Станок для заточки цепей бензопил своими руками

Станок для заточки цепей бензопил – универсальное устройство, которое возвращает жизнь цепям для режущего оборудования. Современные аппараты способны одновременно обрабатывать сразу несколько изделий. Они максимально часто используются в деревянном строительстве и промышленности. Выполнить станок для заточки цепей бензопил своими руками несложно, но занятие является трудоемким.

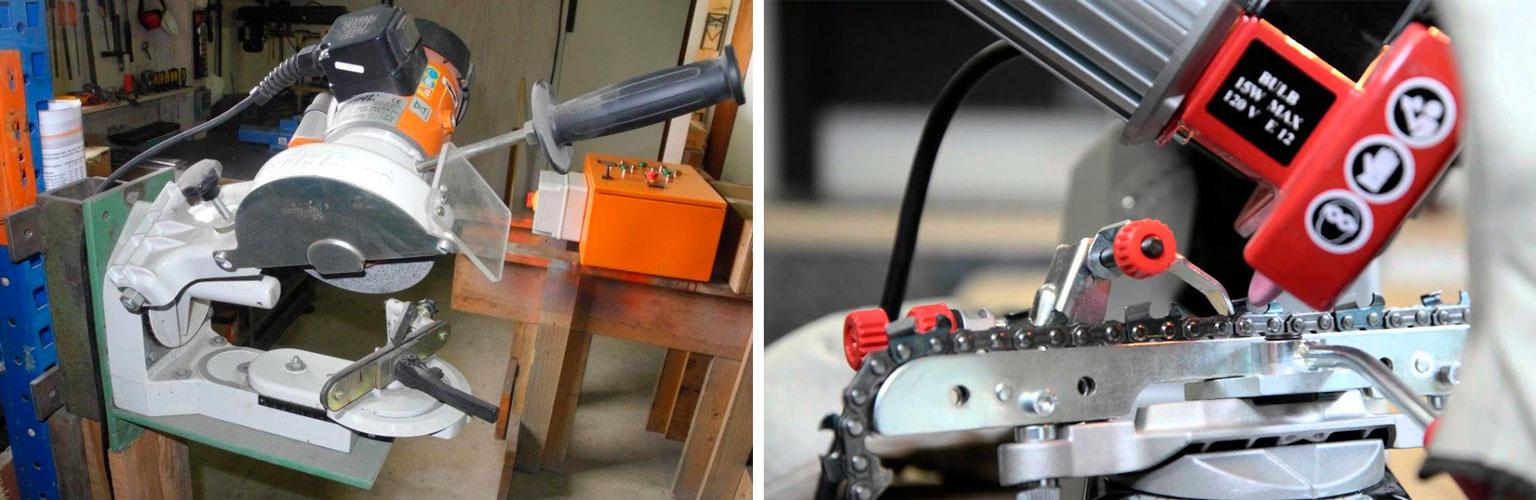

Устройство и основные характеристики изделия

Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.

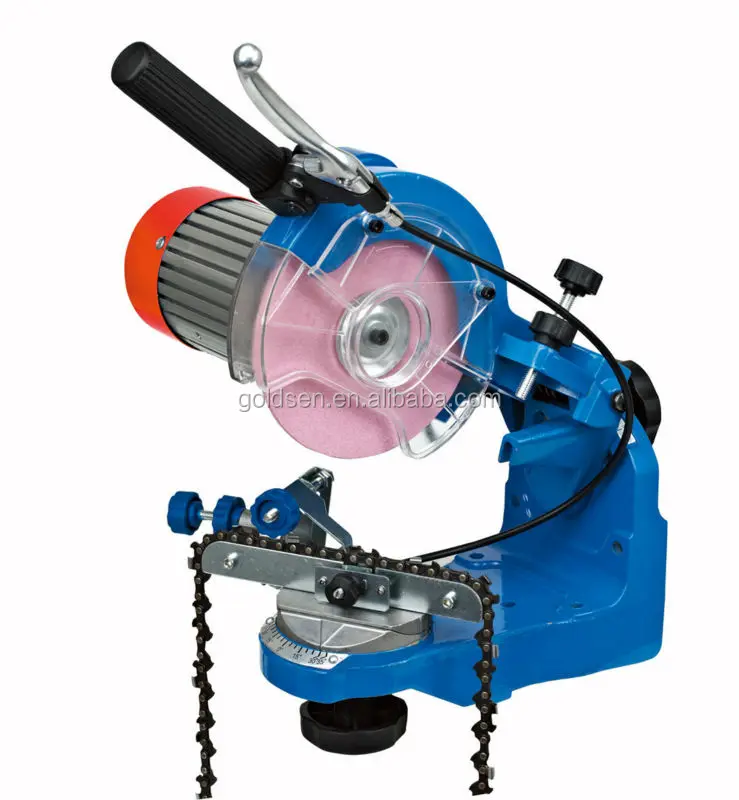

Приспособление для заточки пилы

В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

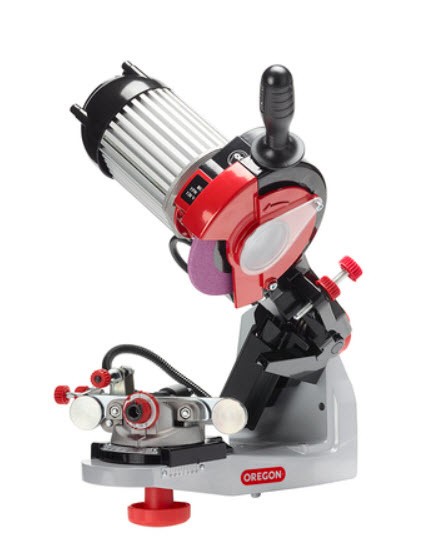

Такой станок имеет следующие основные параметры:

  • Мощность – оптимальным показателем является 220 Вт. На меньшую мощность обращать внимание не следует.
  • Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.
  • Большие круги устанавливаются на промышленные аппараты.
  • Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки. Заточка при этом делается более качественно.
  • Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства.

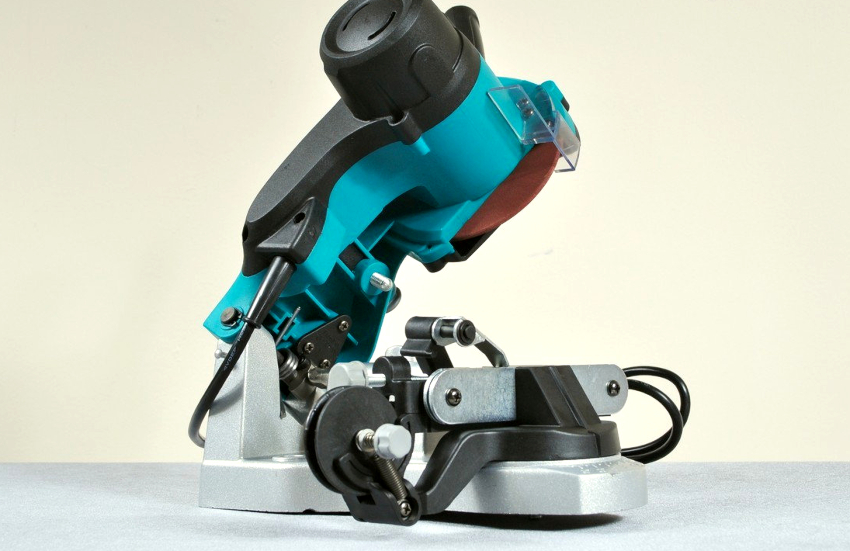

Особенности выбора

Если цепь бензопилы выйдет из строя, то ее ремонт обойдется недешево. Но ее заточка часто осуществляется в домашних условиях. Но сначала следует правильно выбрать оборудование.

Для этого мастерами учитываются несколько параметров.

Производительность – для работы в домашних условиях не требу мощное устройство. Иногда специалисты применяют ручное изделие. Для промышленности подойдет более мощный вариант.

Габариты – стационарные устройства, используемые для цепей бензопил, могут иметь большие размеры, они рассчитаны на большое количество изделий. Для дома такая аппаратура не нужна. В этом случае встает вопрос, где она будет храниться, есть ли у хозяина отдельное помещение для работы с деревом.

Количество обрабатываемых изделий – если станок не приобретается для работы на производстве, то достаточно устройства, которое обрабатывает 1 цепь за один раз.

Необходимо дополнительно знать, какая была приобретена бензопила, это касается производителя. Популярными изготовителями являются:

  • Stihl;
  • Stern;
  • Калибр.

Предварительно необходимо поискать отзывы об оборудовании.

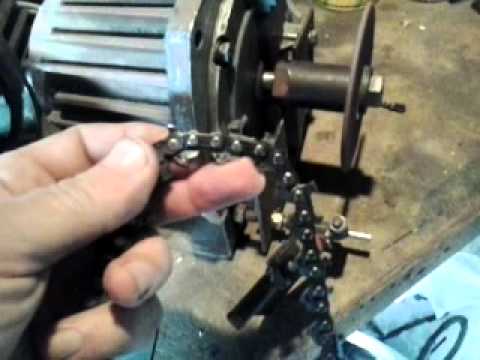

Особенности изготовления самодельного станка

Если у хозяина работает смекалка и ему не хочется тратить деньги на новый аппарат, то он легко сделает его самостоятельно. Процесс изготовления самоделки довольно прост:

  • Подготовка основания: его легко взять из старого оборудования (слесарных тисков).
  • В основании делаются отверстия для крепежа. Их диаметр зависит от того, какое оборудование будет крепиться на основании.
  • Установка поворотной шины – она должна быть оснащена фиксаторами. Именно на нее надевается цепь, требующая заточки.
  • Монтаж заточного устройства, оно крепится на кронштейны. При этом следует обеспечить регулировку их наклона.
  • Установка электропривода: в этом процессе понадобится обычный электродвигатель на 220 вольт.
  • Для домашнего использования хватит устройства, мощность которого составляет 85 Вт.

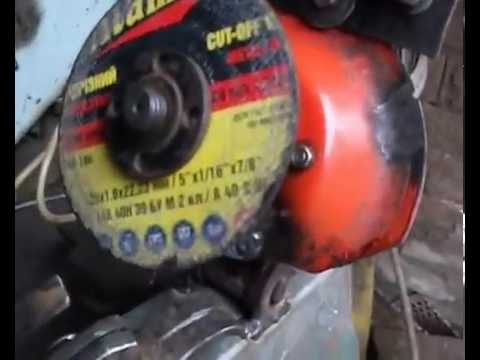

  • Монтаж заточного диска. Оптимальный диаметр изделия – 12,5 см.
  • Подключение кабеля питания к двигателю, лучше выбрать провод сечением 3×2,5 мм.
  • Установка кнопки включения или выключения питания, но делать это необязательно.
  • Монтаж опорной ручки на корпус двигателя, она делает использование устройства удобнее.
  • Крепление светодиодного фонаря: необходимо поставить на станок защитный экран. Он защитит человека от воздействия механической пыли.
  • Установка шкалы с градусами поворота, она крепится на поворотной шине. Такой фокус нужен для максимально точной обработки цепи.

Только в этом случае бензопила будет работать эффективно и исправно. Дополнительно должна присутствовать точка отсчета от 0 до 35 градусов в обе стороны.

Бензопила – это уникальное устройство, которое применяется для обработки дерева. Но со временем зубцы режущей цепи начинают стираться, затупляться. Даже самодельный станок позволит вернуть ей прежний вид.

Правила заточки

Чтобы процедура была проведена правильно, необходимо соблюдать некоторые правила заточки:

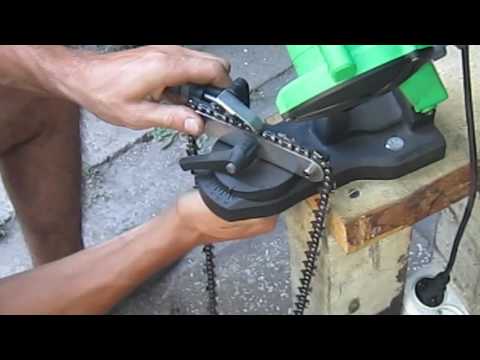

  • Цепь надо устанавливать под необходимым углом, для каждого приспособления существуют свои показатели.
  • После этого диск точно совмещается с кромкой.
  • Следует включать станок, но зубцы оборудования автоматически фиксируются в заданном положении.

Заточка цепей позволит продлить их жизнь и пригодность, но делать ее следует своевременно.

Дополнительные советы

Для того чтобы бензопила работала исправно на протяжении длительного времени, необходимо соблюдать некоторые рекомендации специалистов:

Заточка цепи

  • Перед каждым использованием цепи нужно производить ее обкатку.
  • Периодически за аппаратом надо следить, особенно важно делать правильную натяжку цепи, иначе она порвется.
  • Требуется регулярная смазка бензопилы.
  • Надо своевременно затачивать цепь. Если зубцы затупятся полностью, то ее следует выбросить.
  • После процедуры заточки цепи надо дать остыть. Для этого она обдувается прохладным воздухом.

Подобная процедура позволит устранить механическую пыль.

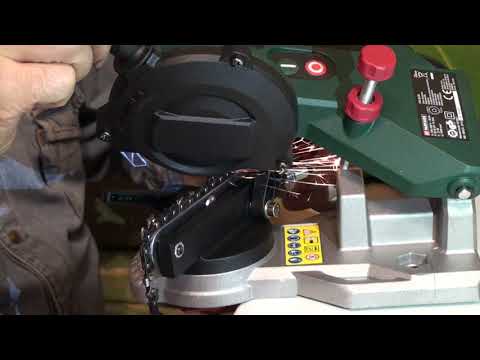

Видео по теме: Станок для заточки цепей бензопил своими руками
