Обзор заточного станка Энергомаш ТС-6010С – metmaStanki.

Это универсальное устройство, на котором производится заточка свёрл, лезвий, ножниц и ножей.
Заточной станок Энергомаш ТС разработан специально для использования в бытовых нуждах, в нём оптимизировано потребление энергии, что делает его довольно экономичным. Габариты устройства позволяют хранить его на полке с инструментами. Материалом, из которого выполнены корпус и съемные блоки является пластик, в силу этого вибрация и шум при работе минимальны.
Модель 6010С отличается практичностью в эксплуатации, что обеспечивается его конструктивным исполнением. В комплектность поставки станка Энергомаш ТС 6010С входит блок для точения свёрл, устройство для заточки ножей и ножниц, а также конструкция для заточки лезвий и зубил.
Заточка свёрл
Блок для заточки сверл устанавливается на силовой части, затем сверло закрепляется в отжимное устройство, таким образом, чтобы оно могло двигаться.
Станок для заточки сверл и ножей Энергомаш ТС-6010СДалее, по направляющей сверло доводится до момента касания с упором. Затем его необходимо провернуть пока лопасти сверла не коснутся краев направляющей. После чего необходимо затянуть зажимное устройство, зафиксировав тем самым положение сверла. Можно проводить точение до тех пор, пока сверло соприкасается с точильным кругом.
Обработка ножей и ножниц
Блок для заточки ножей и ножниц имеет соответствующие узлы, отдельно для точения ножей и отдельно для ножниц, в которых имеются специальные пазы. Устройство позволяет производить заточку только под определенным углом, так как отсутствует его регулировка. Из-за этого операции подвергается только режущая кромка. До полной заточки необходимо будет довести лезвие на оселке или алмазном точиле.
Обработка зубил и стамесок
Блок для заточки зубил, стамесок, лезвий и прочих режущих инструментов является самым функциональным. Помимо надежной фиксации объекта заточки с помощью магнитов, в устройстве предусмотрено регулирование угла заточки, что позволяет точить лезвия различной формы и назначения.
Техника безопасности
Освоение и использование по назначению заточного станка Энергомаш ТС 6010С доступно практически всем, за исключения детей, не достигших 18 лет.
Обуславливается это высокой степенью безопасности устройства, что позволяет работать на нём как опытному хозяину, так и домохозяйке.
Несмотря на высокую степень защищенности устройства от несанкционированного попадания в устройство посторонних предметов и частей тела, необходимо соблюдать ряд требований безопасности.
Чистота и порядок на рабочем месте. Отсутствие пыли и разного рода мелкодисперсного мусора, обеспечит сохранность ресурса используемых подшипников в крутящихся агрегатах, что положительно скажется на продолжительности работы станка.
Отсутствие на рабочем месте легковоспламеняющихся жидкостей и газа. В связи с тем, что процесс заточки может сопровождаться веером искр, крайне не рекомендуется, чтобы они попадали на ткани и вещества, которые могут от них воспламениться.
Головной убор и опрятный внешний вид. Перед работой рекомендуется снять украшения и убрать волосы, или привести их в должный вид, при котором исключается их попадание в область шлифовального круга.
Исключение возможности попадания воды на устройство. Не рекомендуется работать на улице, в помещениях с повышенной влажностью и под дождём.
До того как начали работать, следует проверить станок на предмет сколов и неисправности.
Заземлением станок не оборудован, так как на нём стоит двойная изоляция.
Технические характеристики
Силовой блок состоит из электродвигателя, его потребляемая мощность составляет 100 Ватт. Он позволяет раскрутить шлифовальный круг до 6700 об/мин на холостом году.
Электрические параметры двигателя рассчитаны под домашнюю сеть – 230 В и 50 Гц.
Шлифовальный круг имеет диаметры:
- 49,3 мм;
- 10,2 мм;
- 7,5 мм.
Параметры блока позволяют затачивать свёрла диаметром от 2 до 10 мм. Параметры блоков для заточки лезвий и зубил позволяют затачивать заготовки шириной от 6 до 51 мм.
Габариты:
- высота устройства составляет – 180 мм;
- длина – 200 мм;
- ширина – 150 мм.
Масса составляет – 1,8 кг.
Технические характеристики станка Энергомаш ТС-6010СОбщие требования
В силу того, что станок выполнен не для использования в промышленном производстве, все его части изготовлены из относительно недорогого материала, основанного на пластике. Стоит быть аккуратным при заточке, не следует применять силу при установке блоков для точения, а также при самой заточке.
Технологически станок выполнен так, что позволяет без особого усилия установить необходимый блок и проводить заточку. В случае если возникли затруднения с установкой того или иного узла, необходимо убедиться в соблюдении схемы установки, попробовать переустановить и заново подключить станок. Перед эксплуатацией устройства необходимо ознакомиться с инструкцией по использованию и паспортом, который должен идти в комплекте с устройством.
Отзывы
Ирина, 23 года.
Недавно муж приобрёл эту установку для своих целей. Вскоре он уехал в командировку, а до кухонных приборов так и не дошел. Встала необходимость заточки кухонных ножей, и пришлось вместе с детьми разбираться с агрегатом самой. Взяла инструкцию по использованию и с удивлением обнаружила, что такое с виду непонятное устройство так легко вводится в работу. Переточила всё, что можно было на кухне. Жду мужа, чтобы похвастаться.
Михаил, 57 лет.
Всю жизнь точил свёрла надфилем, тут заинтересовался станком, в принципе, покупкой доволен, потраченных денег не жалею. Очень практичный в использовании станок.

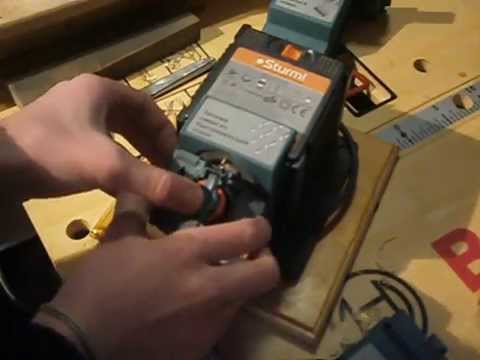

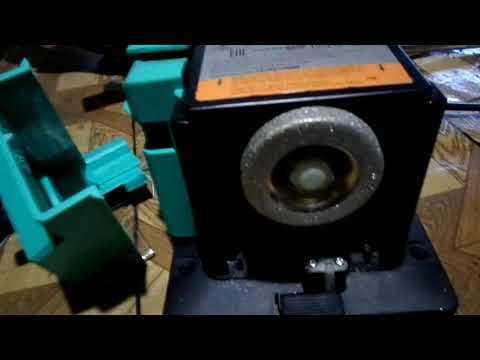

Видео по теме: Заточной станок Энергомаш ТС-6010С
ТС-6010С Энергомаш Станок заточной настольный. Паспорт, схема, описание, характеристики
Поставщиком заточного станка ТС-6010С является компания Штурм ГК, ООО Москва. Адрес сайта: https://sturmtools.ru
На российском рынке компания появилась в 2003 году. Производство инструмента размещено на китайских заводах.
Всего в ассортиментном портфеле компании четыре торговых марки, которые позволяет полностью охватить средний и низкий ценовой сегмент рынка инстумента профессиональнй и бытовой сферы:
- Sturm (Штурм)
- BauMaster (Баумастер)
- Союз
- Энергомаш
Энергомаш ТС-6010С станок заточной настольный. Назначение, область применения
Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.
Станок предназначен для работы от однофазной сети переменного тока напряжением 220 В ± 10 % и частотой 50 Гц.
Станок предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от +5 до +35 °С
- относительная влажность воздуха до 80 % при температуре 25 °С
Заточной станок «Энергомаш ТС 6010с»: особенности устройства и эксплуатации
Пригодность к эксплуатации любого режущего инструмента определяется качеством заточки его режущей кромки. А поскольку серьёзные инструменты делаются из стали, обладающей высокой твёрдостью, то и требования к станкам, при помощи которых будет производиться их заточка, достаточно высоки.
Общие характеристики заточных станков
Все агрегаты этого типа подразделяются на две большие группы:
- универсальные;
- специальные.
При помощи агрегатов, относящихся к первой группе, можно выполнять заточку режущих поверхностей большинства разновидностей режущих инструментов. Эти станки состоят из нескольких узлов, отвечающих каждый за свою строго определённую группу затачиваемых инструментов.
Ко второй группе относятся профильные агрегаты, способные выполнять большой объем работ по заточке одного вида режущего инструмента:
- фрез;
- дисковых пил;
- свёрл и так далее.
Как на тех, так и на других установлено различное электронное оборудование, контролирующее ход заточки режущих поверхностей. Конструкция этих станков позволяет располагать их как временно, так и постоянно на любых горизонтальных поверхностях.
Заточной станок «Энергомаш ТС-6010С»
Этот агрегат относится к универсальному типу заточных станков. С его помощью можно возвращать в работу много различных режущих инструментов:
- ножниц;
- ножей;
- стамесок;
- лезвий для рубанков, выполненных из различных марок стали, в том числе HSS.
Высокое качество заточки достигается путём применения шлифовальных кругов с показателем зернистости на уровне 180. Правильное размещение инструмента в станке обеспечивается использованием магнита. Благодаря тому, что корпус оборудования изготовлен из алюминия, его срок эксплуатации и надёжность значительно увеличиваются.
Технические характеристики заточного станка «Энергомаш ТС-6010С»
Роль силовой установки в этом агрегате выполняет асинхронный электродвигатель мощностью в 100 Вт, работающий от сети напряжением в 220 В и обеспечивающий частоту вращения шлифовального круга в 6 500 оборотов в минуту.
Размеры заточного круга, используемого в станке, составляют 49. 3Х10.2Х7.5 мм, а его зернистость – 180. Диаметры свёрл, которые можно заточить при помощи этого агрегата – от 2 и до 10 мм.
Гарантийный срок эксплуатации заточного станка «Энергомаш ТС-6010С» составляет 14 месяцев.
Правила эксплуатации агрегата
Станок «Энергомаш ТС-6010С» оснащён тремя рабочими узлами для заточки:
- лезвий, зубил и стамесок.
- ножниц и ножей.
- свёрл.
Первый узел устанавливается на силовой агрегат, после чего обрабатываемый инструмент укладывается на суппорт и фиксируется магнитами. Оператор регулирует величину угла заточки, подводит кромку лезвия к шлифовальному кругу и включает электродвигатель. Суппорт с закреплённым на нём лезвием следует плавно двигать поперёк заточного круга, легонько на него нажимая. По окончании процесса заточки силовой блок необходимо отключить, а снимать инструмент со станка можно только после остановки шлифовального круга. Край лезвия следует довести при помощи шлифовального бруска.
Второй узел устанавливается на силовой блок. Обрабатываемый нож располагается в специальной щели и как только его лезвие прикоснётся к поверхности шлифовального круга, его нужно потянуть, слегка надавливая по направлению к кончику поперёк заточного круга. После этого нож извлекается и переустанавливается другой стороной лезвия к кругу, покрытому абразивным материалом. Процедура повторяется.
Что касается ножниц, то их лезвия протачиваются по такой же технологии, но поочерёдно до тех пор, пока режущие кромки не станут острыми и ровными.
Третий узел также располагается на силовом блоке и надёжно там закрепляется. Основной его частью является зажимное устройство, в которое устанавливается определённым образом сверло и затачивается по специальной технологии при помощи шлифовального круга. По окончании работы следует проконтролировать качество и равномерность заточки каждой канавки сверла.
Ремонт и обслуживание станка «Энергомаш ТС-6010С»
Этот агрегат является высокотехнологичным и точным изделием, поэтому его полноценное и качественное обслуживание возможно провести только в уполномоченных сервисных центрах персоналом высокой квалификации. Если же ремонтом и обслуживанием займутся неквалифицированный персонал, это может привести к поломкам станка и даже к травматизму среди работников.
В процессе обслуживания заточного станка «Энергомаш ТС-6010С» разрешено использовать лишь рекомендованные производителем аксессуары, насадки и расходные части. Применение не рекомендованных запасных частей и расходных материалов может приводить к неисправностям инструмента и травмам персонала.
Кроме того, следует быть особенно осторожным, используя для чистки пластмассовых частей заточного станка «Энергомаш ТС-6010С» различные химические реактивы, поскольку они могут быть повреждены бензином, аммиаком и некоторыми другими реактивами.
Срок службы этого агрегата составляет не менее 36 месяцев, при условии соблюдения всех рекомендаций, которые перечислены в инструкции по его эксплуатации.
Заточной станок «Энергомаш ТС-6010С» — идеально подходит для применения в небольших мастерских, заменяя собой несколько узкоспециализированных заточных агрегатов. Это надёжное изделие, которое может послужить своему владельцу многие годы, не требуя сложного технического обслуживания или дорогостоящих расходных материалов.
- Автор: Александр Романович Чернышов
- Распечатать
stanok.guru

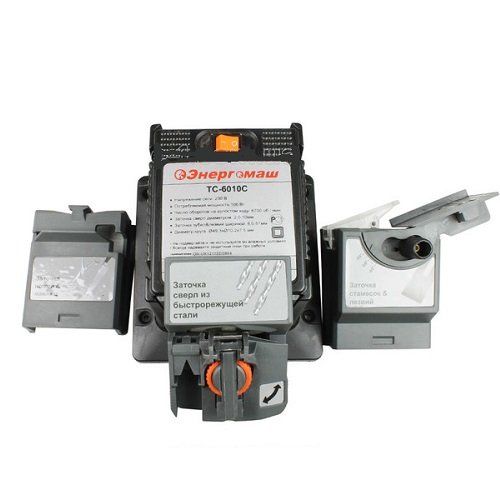

Общий вид заточного станка ТС-6010С
Технические характеристики агрегата
Точильный станок Энергомаш ТС-6010С предназначен для бытовых работ. Исходя из этого производитель оснастил свой агрегат следующими характеристиками:
Мощность. По причине того, что аппарат предназначен для домашних работ, его мощность составляет 100 Вт.- Питание. Требует сетевого питания напряжением 220 В.
- Частота вращения. Электродвигатель обеспечивает вращение 6700 оборотов в минуту.
- Габариты. Станок имеет размеры 18×20×15 см при весе в 1,8 кг, по этой же причине станок требует фиксации на рабочем столе.
- Характеристики точильного круга. Зернистость — 180.
- Диаметр обрабатываемого сверла — от 2 до 10 мм.
- Ширина лезвия. Станок позволяет обработать рабочую кромку на детали размерами от 6 до 51 мм.

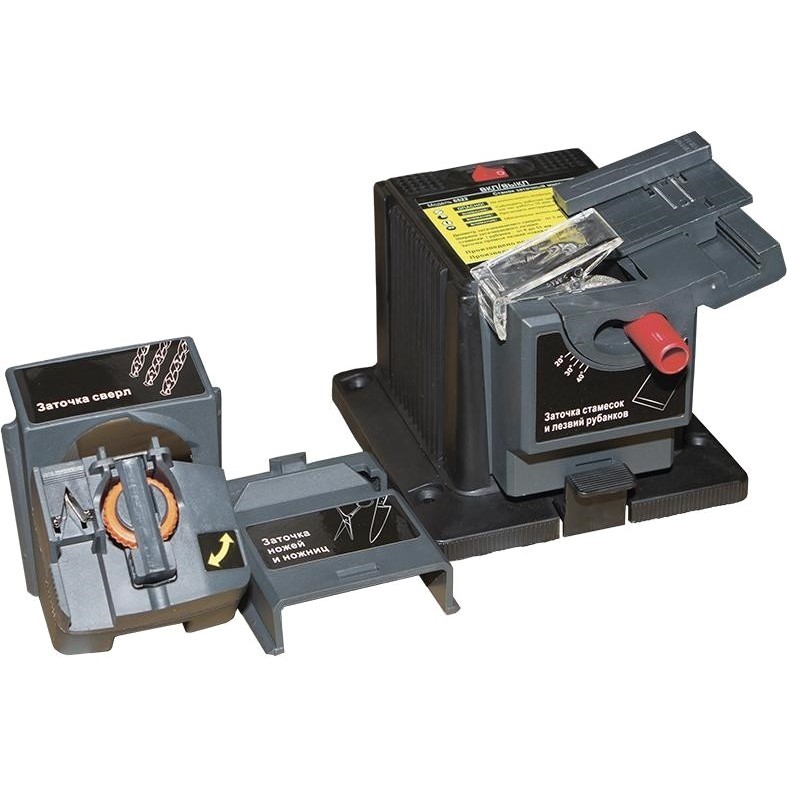

Расположение составных частей заточного станка ТС-6010С
Станок для заточки сверл своими руками чертежи. Затачиваем сверло по металлу правильно. Что нужно для процедуры
Сверла бывают разные, но на практике мы чаще используем те, которые предназначены для работы с металлами. Несмотря на то, что такой инструмент изготавливается из специальных марок стали и проходит специальную закалку, со временем он тупится. Равнодушный хозяин никогда не выбросит даже самую дешевую спиральную дрель, так как ее работоспособность легко восстановить самостоятельно, тем более, что у такого человека в частном доме или гараже всегда есть «наждак» (самая простая шлифовальная машинка).
Заточка бывает разной, и это во многом зависит как от диаметра сверла, так и от специфики его применения. Например, от типа металла, с которым предполагается работать (“жесткий” или “мягкий”).
Что искать
- В процессе работы лезвие располагается строго параллельно рабочей поверхности камня (оси точилки).
- Главное постепенность заточки. Нежелательно слишком сильно «прижимать» сверло к кругу.
- Длина всех ребер должна быть одинаковой.
- Показателем завершения работ является отсутствие отражающих бликов на обработанной поверхности.
Нужно знать, что универсального значения нет. Для каждого вида обрабатываемого материала выбирается свой угол заточки. Примерные значения приведены в таблице.
Типы заточки
Одноплоскостной
Используется, как правило, для сверл не более 3 мм. Недостаток в том, что в процессе работы может произойти частичное «скатывание» кромки, поэтому данная техника требует особой осторожности.
Конический
Подходит для сверл диаметром более 3 мм. Инструмент держат двумя руками, при этом производят последовательную заточку перьев (легкое надавливание на камень с легким «покачиванием»).
Отладка
Желательно после заточки сверла. Задача — убрать мельчайшие зазубрины, обточить режущие кромки. Для этого используется соответствующий камень («мягкий»).
Для многих людей самозаточка инструмента на наждаке/наждаке сопряжена с определенными трудностями или становится невозможной. Причина в плохом зрении.
Судя по сообщениям на разных форумах, ни хорошее освещение, ни очки с большими диоптриями не помогают. Тем, для кого это действительно проблема, можно посоветовать приобрести специальный станок. Например, сделано в Китае. Стоит недорого – около 1500 рублей.
И несмотря на то, что отношение к продукции из этой страны у нас мягко говоря «настороженное», те, кто уже работал с ними, отзываются о такой продукции очень хорошо (например, «Калибр-эз 200с»). Ассортимент машин довольно большой, поэтому всегда есть выбор (“Микра-10” и ряд других).
Для обеспечения большей точности заточки и облегчения этого процесса может быть изготовлено специальное приспособление. Смысл его ясен из рисунка.
Если под рукой нет наждака (и жестких требований к углу), то для заточки сверла можно использовать «болгарку».
Видео от уважаемого мастера Виктора Леонтьева наглядно демонстрирует весь процесс, так что если какие-то нюансы заточки остались непонятны, то стоит посмотреть:
Точные и центрированные сверла необходимы для бесперебойной работы. Предлагаем рассмотреть, где можно купить станок для заточки сверл, как изготавливается самодельный агрегат, а также чем отличаются бытовые модели от промышленных и какова их цена.
Типы сверл и основные понятия
Существует несколько видов сверл, потому что они подразделяются по принципу работы и соотношению рабочих поверхностей, затачивать их тоже нужно по-разному, ознакомимся с основными:
- спираль.
Применяются практически во всех видах промышленности, бытовых работах, ремонте и т. д.;
- плоские – это более узкопрофильные инструменты, в основном они используются при сверлении отверстий больших диаметров, свое название они получили благодаря плоской рабочей кромке, по форме очень похожей на развертку.
Рассмотрим основные положения заточки спиральных сверл и зенкеров:
При движении режущей поверхности в материале внутри обрабатываемого сырья образуется стружка, особенно этот процесс проявляется на передней поверхности. Именно большое скопление стружки играет основную роль в деформации пластиковых деталей сверла: в процессе работы оно нагревается, и под воздействием острых концов стружки изменяется его рабочая кромка. Конечно, есть огромная разница в скорости этого процесса, самые опасные и жесткие – это медь и сталь.
Фото – Очистка сверла от стружки Сверление осуществляется по следующей схеме: в процессе работы описывается коническая поверхность, такую форму приобретает и рабочая поверхность сверла, соответственно режущая кромка несколько затупляется и меняет свой центр.
Самый простой и эффективный способ заточить сверло в домашних условиях – использовать электрическую точилку. Можно работать и обычным точильным бруском, изготовленным из смеси абразивных материалов, но этот процесс займет много времени и сил, в отличие от работы устройства с электродвигателем. Универсальная ручная шлифовальная машина имеет двигатель со скоростью вращения 1500-2000 мин-1. Оптимальная мощность: до 300 Вт. Такие модели выпускаются фирмами Doctor (Доктор), Vollmer, Sturm, Proxxon, Drill и Weinig.
Фото – Сверла заточенные
Ориентирование осуществляется по режущим кромкам; действовать нужно строго по направлению спиральных канавок, т. к. они не меняют своей формы даже при воздействии большого количества стружки. Закрепляем сверло так, чтобы затачиваемая кромка была строго параллельна оси заточного инструмента. Самый главный вопрос: когда затачивается рабочая часть? Как только вы увидите отражение света от рабочей поверхности, значит, кромка заточена.
В этом случае очень важно не отцентровать сверло раньше, иначе вы потеряете его баланс, а в процессе работы инструмент будет отклоняться на несколько градусов от стандартно заданных параметров. Угол между шишками – важнейший параметр заточки.
Фото – Угол резкиТипоразмеры выглядят так:
Сталь легированная, конструкционная, инструментальная – свыше 90 градусов;
Мягкие металлы (медь, алюминий, алюминиевые сплавы) – 90-100 градусов;
Дерево, пластик, резина – 90-100;
Бронза, латунь – 110-120.
Чтобы добиться высокой точности обработки своими руками, необходимо особое внимание уделить стандартным и деформируемым параметрам. Для контроля процесса заточки можно заказать специальный шаблон для сверла нужного диаметра и угла. На фото представлена схема обработки сверла таким приспособлением.
Фото – Шаблон для заточки Если нет ни денег, ни времени на приобретение шаблона, используем “дедовский” метод: действуем по правилу левой механики. Сгибаем руку и вставляем таким образом над сверлом так, чтобы режущая поверхность была закрыта с нескольких сторон, должен получиться своеобразный коридор. Ставим лампу напротив торцевой поверхности, и проверяем ровность и точность заточки (это будет хорошо видно с расстояния 20 см от сверла, если смотреть одним глазом).
Фото – Проверка развальцовки
При использовании самодельной электрической машинки очень важно контролировать процесс заточки сверл. Для полного нарушения точности достаточно ошибиться на 1 мм. Автоматический станок для заточки корончатых сверл малого диаметра также можно использовать для дисков, ножей, ножниц, цепей и т. д.
Видео: Станок точильный Энергомаш ТС 6010С
Профессиональные способы
Перечисленные выше способы подходят для домашнего узкопрофильного использования, но если вам нужно затачивать сверла серийно, то ни времени, ни сил на ручную центровку, проверку или заточку у вас не хватит. Давайте посмотрим, как используется профессиональный сверлильный станок.
Шлифовальный круг должен быть изготовлен из мелкозернистого абразивного материала. Точка заточки должна быть освещена под правильным углом по отношению к сверлу. Работник должен носить защитные очки и перчатки.
Пошаговая инструкция :
Прежде чем выбрать станок для заточки сверл, необходимо прочитать о нем отзывы, внимательно изучить паспорт и возможности. Один форум механиков даже советовал всегда носить с собой дрель, чтобы можно было на месте проверить эффективность.
Обзор цен
Купить недорогой станок для заточки сверл в Украине, России или Беларуси реально, главное правильно подобрать модель (по металлу, дереву или пластику), калибр (dd750хibm,drillgrind, edbs2001 – универсальный), и мощность. Предлагаем рассмотреть средние цены на такие устройства:
В настоящее время большой популярностью пользуются настольные и универсальные станки таких марок, как DrillGrind, Штурм (производство Энергомаш), БСГ, БСМ, ЕСМ, МИКРА, В391, Диолд, ЭЗС, НКЧ. Их можно найти в профессиональном магазине, в Интернете, на форумах в рубрике «Продажа электроприборов». Главное, убедиться, что документация соответствует заявленным продавцом данным.
Сверла должны быть качественными и хорошо заточенными в работе профессионального мастера. В старину сверла точили вручную.
На сегодняшний день существуют специальные приспособления для заточки сверл, и их конструкция очень проста.
Для чего нужна заточка?
Если сверло затупилось, то просверлить поверхность очень сложно, а иногда и невозможно. Также стоит отметить, что для разных типов поверхностей сверла должны иметь определенный угол заточки, например, для пластиковой поверхности угол будет 30 градусов, для закаленной стали этот угол будет 130 градусов.
В тех случаях, когда идеально просверленное отверстие не требуется, угол заточки может составлять 90 градусов.
Как правильно заточить сверло
Заточку сверла можно сделать самостоятельно с помощью абразивных дисков. Во время заточки сверло необходимо держать за рабочую поверхность. Другой рукой держите хвост сверла.
Сбоку сверло должно быть прижато к абразивному диску. Затем его желательно поворачивать с особой осторожностью, в результате режущая кромка примет необходимый угол и структуру.
Сверло необходимо затачивать с каждой стороны отдельно. Также необходимо следить за тем, чтобы острие сверла располагалось точно по центру при заточке режущей части. Делать это нужно правильно, так как ошибка в заточке может привести к тому, что сверло косит вбок.
Заточка сверла своими руками – не лучший способ, так как оно способно нести ряд неточностей, например, режущие кромки могут быть неправильными по отношению к оси инструмента.
Устройство для заточки
Приспособление предназначено для заточки глухих или сквозных сверл из чугуна и стали. Такое приспособление изготавливается с учетом видов заточки, а также его габаритов. На станке легко изменить угол заточки.
Существует два типа приспособлений, которые помогут вам заточить сверло, это бытовой и промышленный станок. В первом случае точилка занимает мало места и отлично подходит для работы в доме, но такой станок может заточить только небольшие сверла.
Промышленные станки большой мощности, которые сделаны для того, чтобы затачивать сверла большого диаметра. Промышленный станок имеет зажим и точильный круг.
С помощью этого устройства заточка сверла происходит под наблюдением оператора, который может легко контролировать процесс. Такие устройства рассчитаны на длительную эксплуатацию.
Как сделать станок для заточки сверл своими руками
Нам потребуются следующие материалы: абразивный диск, переключатель, моторчик с хорошей мощностью, подставка, провода, ось и вилка. Также для безопасного использования станка он должен иметь корпус, снаружи которого необходимо поставить ось с абразивным кругом для работы.
Для начала необходимо определиться с местом установки автомата, так как он будет подключаться к розетке.
Также наше устройство нужно положить на стол, желательно из металла, куда нужно будет поставить двигатель, и поставить отметки для проделывания отверстий под болты.
На вал двигателя надевается абразивный диск. Чтобы закрепить его на валу, нужно сначала надеть шайбу, потом диск и снова шайбу. После этого установите стопорную гайку на заранее подготовленную резьбу на валу.
В качестве мотора для нашего аппарата отлично подойдет двигатель от стиральной машины. Мощности его мотора будет достаточно для процесса заточки сверл. Провода также допускается брать от подручного оборудования.
Внимание!
Нужно подключить провода к пускателю, который должен быть с тремя разомкнутыми контактами. Обмотка должна иметь возможность соединения фазных линий с помощью двух последовательно включенных пускателей.
Кнопку выключения нужно подключить к Нк, а кнопку пуска подключить к НР, она же должна быть в параллельном соединении с двумя НР контактами пускателя.
При нажатии кнопки питания на обмотку будет подаваться напряжение, в результате чего цепи должны замкнуться. При отпускании кнопки напряжение, подаваемое на стартер, не должно сниматься. При выключении двигатель должен остановиться.
Двигатель сам по себе является безопасным устройством, но для защиты его механизмов от пыли необходимо сделать каркас, защищающий его от воздействия окружающей среды.
Для его изготовления можно использовать металлический короб или сделать защитный стеклянный экран. Также стоит установить крышку, закрывающую торец диска на треть. Он защитит работника, если абразивный диск треснет.
Фото заточки сверл своими руками
Внимание!
2
Внимание!
Со временем сверло хуже “вгрызается” в металл. По этой причине его выбрасывают в мусорное ведро и заменяют новым. Однако к проблеме можно подойти по-деловому: с помощью специальных приспособлений заточить затупившееся сверло и вернуть его в рабочее состояние. Более того, сделать режущий инструмент снова острым можно в домашних условиях, не прибегая к «высоким технологиям».
Виды заточки
Заточить сверло, которое стало трудно погружаться в металл, можно разными способами. На это влияет сфера применения режущего инструмента и его диаметр. Исходя из этих критериев, заточка бывает одноплоскостной, конической и притирочной. Большинству мужчин, использующих сверло по металлу, привычнее выполнять одноплоскостную процедуру, которая считается самой простой. Но она, как и другие виды заточки, подходит далеко не для каждого режущего инструмента.
К одноплоскостной заточке следует прибегать, если диаметр тупого сверла не более 3 мм. Правда, заостряя таким образом режущий инструмент, нужно соблюдать предельную аккуратность, иначе ему грозит поверхностное разрушение. Чтобы одноплоскостная заточка прошла успешно, нужно приложить сверло к абразивному кругу и двигаться в том же направлении, что и его поверхность.
Конический способ применяется при необходимости заточки крупногабаритного изделия, предназначенного для резки металлических листов и деталей. Эта заточка предполагает, что сверло удерживается на месте двумя руками и обрабатывается последовательно. Затем производится так называемая доводка режущим инструментом. Его требуется выполнять как после одноплоскостной, так и после конусной заточки. Притирка – это процедура, при которой режущая кромка сверла шлифуется так, что не остается даже небольших зазубрин. .
Углы, под которыми выполняется процедура
Сверло, затупившееся после интенсивной и длительной эксплуатации, обычно затачивают под углом 120 0 . Это универсальный параметр заточки для любого материала, но он подходит только для изделия диаметром менее 1,2 см. А если этот размер от 12 до 80 мм, то режущий инструмент обрабатывается под другим углом. Главное, подобрать его исходя из материала.
Заточка сверла под случайным углом сделает его острым, но испортит. Он плохо сверлится и быстро нагревается или, что еще хуже, ломается при использовании.
Как заточить затупившееся сверло с помощью простых инструментов
Вернуть режущему инструменту его свойства можно с помощью абразивного бруска. Им придется затачивать сверло вручную, аккуратно снимая лишний металл. Но это дело займет столько времени, что в следующий раз вам обязательно захочется сделать изделие каким-нибудь острым приспособлением, но только не абразивным бруском.
Но никому не помешает понять, что такое заточка абразивным бруском. Чтобы узнать нюансы обработки режущего инструмента таким приспособлением, можно посмотреть следующее видео:
Электроболгарка
Не у всех есть приспособление, которое работает от сети и может заточить сверло. Но у него есть огромный плюс: в домашних условиях легче всего приспособиться к обработке тупого изделия электроболгаркой. Заточку этим инструментом предполагается начинать с кромки, расположенной в том же направлении, что и ось абразивного круга. Сколько времени потребуется для удаления лишнего металла со сверла, следует определять на глаз. Работу следует закончить в тот момент, когда исчезнет тень от края на канавке.
При заточке сверла электроточилкой необходимо соблюдать определенную последовательность. Первым делом обрабатывают тыльную поверхность кромки, и только потом приступают к удалению ненужного слоя со второй кромки тупоконечного режущего инструмента. Затачивая сверло по металлу точилкой, следует придерживаться правил:
- обращать внимание на угол заточки изделия;
- убедиться, что сверло зафиксировано на оси вращения;
- следить за процессом, чтобы края были одинаковой длины;
- лишний металл следует удалять постепенно, медленно расширяя зазор между точильной шайбой и заготовкой;
- при завершении заточки необходимо придать краям сверла форму конуса.
Заточить сверло электроинструментом несложно, но для этого потребуется напрячь зрение, не упуская из виду ни одной мелочи. Чтобы научиться правильно концентрироваться на процессе обработки, нужно потренироваться, возможно сделав несколько изделий непригодными для сверления металла.
Электроболгарка видео
Обработка болгаркой
Заточка сверла болгаркой предусматривает следующее: режущий инструмент закрепляется в тисках, выбирается угол крепления, затем на болгарку устанавливается диск, который вращается и доводится до краев тупого изделия. Этот способ придания сверлу утраченной за годы эксплуатации остроты отличается большим количеством недостатков:
- болгарку нужно ставить на ровную поверхность диском вниз и удерживать на месте, для чего она предназначена необходимо заручиться чьей-либо помощью или воспользоваться тисками, которые выполняет плотницкая работа;
- шлифовальная машина может испортить дрель, если она не будет надежно закреплена;
- при заточке режущего инструмента болгаркой велик риск получить травму, так как сверло может случайно соскочить с вращающегося диска;
- точить болгаркой целесообразно только изделие небольшого диаметра;
- нельзя выполнять доводку шлифовальной машиной, придавая режущему инструменту ровность и гладкость.
Роль подставки для режущего инструмента при заточке болгаркой должен играть край щитка, закрывающий абразивный диск. Поворот затвора можно изменить. Приступая к обработке сверла, его необходимо расположить так, чтобы на него удобно было класть палец для опоры.
Видео о применении болгарки для заточки сверл по металлу
Использование сверла
Сверло крепится так же, как и болгарка, поэтому ему свойственны аналогичные недостатки. Кроме того, к ним можно добавить еще одно: заточить сверло по металлу можно будет только электроинструментом, имеющим кулачковый патрон, в который вместо сверла нужно вставить дисководержатель от болгарки. .
Сверло, которое планируется использовать для заточки сверла по металлу, рекомендуется снабдить шлифовальным диском с приклеенным к нему кусочком наждачной бумаги. Желательно, чтобы основа, на которую наклеивается черновой материал, была очень твердой.
Если вы планируете точить режущий инструмент ручной дрелью, то вам нужно морально подготовиться к трудностям. Ведь она не имеет никакого отношения к сверлильному стенду. Поэтому так же необходимо использовать какой-нибудь подручный предмет.
В общем, начиная шлифовать изделие дрелью, нужно найти две ровные поверхности. Одна из них станет площадкой для крепления самого устройства, а другая будет стойкой для дрели. Обе поверхности, такие как стол и ящик, должны располагаться так, чтобы они находились на одной линии. Между ними предполагается установить диск в вертикальном положении, вставляемый в патрон ручной дрели.
Сверло видео
Особенности заточки различных видов сверл
Сверла по металлу могут быть победит, спиральными и ступенчатыми. К заточке каждого предъявляются определенные требования. Но прежде чем разбираться, как можно вернуть дрели утраченные со временем свойства, следует осмотреть ее и испытать в работе. Это позволит понять, действительно ли продукт нуждается в шлифовке. Признаками затупления режущего инструмента считаются сильный нагрев, громкие звуки при работе, некачественное сверление. Правда, не всегда разумно прибегать к заточке. Сверло с режущей поверхностью длиннее 1 см лучше выбросить.
Как заточить победоносное сверло?
Чтобы победоносное изделие снова хорошо вгрызалось в материал для создания отверстий в металле, необходимо вооружиться не только точильным инструментом, но и охлаждающей жидкостью. Простым наждаком заточить сверло такого типа не получится; вам придется вооружиться электрической точилкой.
Чтобы режущий инструмент начал сверлить металл так же эффективно, как и раньше, следует уменьшить число оборотов в секунду на приспособлении, используемом для его заточки. Дело в том, что чем выше прочность материала, тем ниже должна быть скорость обработки.
Победившее сверло предполагается затачивать короткими касаниями к точилке. Процесс заточки данного изделия требует повышенного внимания, так как лезвия победного сверла затачиваются довольно быстро. Каждая режущая сторона инструмента должна быть заточена, чтобы соответствовать другой стороне. Если это правило нарушить, то центр оси вращения будет смещаться, а сверло будет делать слишком большие отверстия в металле и кривые по краям отверстия.
При заточке режущего инструмента важно контролировать отношение зазора к режущей кромке. Также необходимо следить за тем, чтобы сверло не нагревалось, так как это может привести к трещинам и сколам. Если вдруг обрабатываемое точилкой или другим приспособлением изделие нагревается, то его необходимо погрузить в специальную жидкость или обычную воду. Но, увидев, что кончик становится красным и горячим, не стоит сразу его охлаждать во избежание повреждения. Сверлу необходимо дать остыть на воздухе перед погружением в воду.
Как заточить спиральное изделие?
Чтобы вернуть спиральному сверлу остроту, необходимо отшлифовать его задние кромки. Во время этого процесса следует следить за тем, чтобы один наконечник сверла был заточен так же, как другой. Без специального агрегата это сделать очень сложно, особенно тем, у кого нет опыта заточки сверл по металлу.
При заточке спирального сверла своими руками вряд ли получится придать идеально правильную форму задним кромкам и заданному заднему углу. Поэтому разумнее измельчать такой продукт на специальной машине или приспособлении. Лишь бы в хозяйстве была обычная стамеска, а человек, которому нужно обрабатывать тупоконечное спиральное сверло, имел опыт заточки режущих инструментов.
Как правильно обработать ступенчатое сверло?
Режущий инструмент по металлу, в виде ступеней, заточить в несколько раз сложнее, чем спиральное сверло. Продукт с прямым потоком стружки должен извлекаться по определенной схеме. По режущим кромкам ступеней со стороны желоба предполагается провести диском, делая легкие касания.
При обработке ступенчатого сверла угол, образованный между поверхностью задней части ступени и канавкой, не должен смещаться. Еще больше нюансов заточки в изделии, канавка которого спиральная. Технология его обработки ничем не отличается, но требует предельной аккуратности и большого опыта заточки сверл.
Галерея сверл различных типов
Режущий элемент такой формы тоже может затупиться Изделие уже прикреплено к инструменту и готово к работе Сверла могут сломаться, поэтому желательно иметь целый набор
Такое сверло быстро вонзается в материал
Иметь запасные режущие части на случай поломки спирального сверла
Наконечники ступенчатого сверла могут иметь разный диаметр Режущий элемент выполнен в виде конуса Этот тип сверла плавно погружается в металл
Оценка качества заточки
Заточив сверло по металлу, обязательно нужно проверить, все ли сделано правильно. Контроль качества обработки режущего инструмента легко проверить. Необходимо только осмотреть перемычку, расположенную по центру торца наконечника изделия, оценить длину режущих кромок и занижение.
Если заточку сделали без ошибок и не испортили сверло, то перемычка будет располагаться по центру торца наконечника. При правильной реабилитации тупого инструмента его край будет располагаться между наиболее глубокими точками канавок, через которые удаляется металлическая стружка. Это означает, что кромки заточенного сверла должны быть короткими.
Далее необходимо проверить длину режущих кромок – зазор между мостом и кромкой сверла по линии кромки, разрезающей металл. Этот параметр можно измерить обычной линейкой или циркулем. Естественно, ни одно ребро не должно отличаться от другого. В противном случае придется снова брать точилку и обрабатывать поверхность, которая оказалась короткой.
Понять, есть ли у сверла занижение, можно, поставив его вертикально так, чтобы острие указывало на пол и уперев перемычку в какую-нибудь ровную поверхность. Затем нужно взглянуть на заднюю поверхность, находясь при этом сбоку от затачиваемого изделия. Если видимый край не поднимается постепенно вверх, то снова обработайте зону резания сверлом.
Заточка сверл, несомненно, требует навыков. Вы можете набить руку в этом вопросе. Нужно просто изучить все тонкости процесса и воочию увидеть, как полируются тупые режущие инструменты.
Сделать приспособление для заточки сверл своими руками достаточно просто, условиями успеха будут знание правил заточки режущих инструментов, а также умение работать ручным инструментом и техническая смекалка.
Основными правилами обеспечения качественной заточки являются:
- за один проход необходимо снять небольшой слой металла;
- в процессе выполнения работ сверло многократно охлаждают в водном или водно-содовом растворе;
- скорость вращения наждачного круга должна быть как можно меньше;
- сверло при заточке не должно перегреваться;
- в процессе выполнения работ сверло направлено против движения абразивного круга.
Объем и характер выполняемых работ зависят от вида износа режущего инструмента. Износ можно классифицировать по:
- задней поверхности; перемычки
- ;
- уголки;
- фаска;
- передняя поверхность.
В зависимости от вида заточки сверла, его технических характеристик, а также назначения рекомендуются следующие виды обработки, такие как:
Вид заточки | Диаметр | Назначение и характеристики угла заточки |
---|---|---|
Одинарный нормальный – “N” | до 12,0 мм | Для универсального использования.![]() |
Одинарный с подрезкой под перемычку – “NP” | до 12,0 мм | Для обработки стального литья. Угол 115-120°. |
Одинарный с подрезкой перемычки и ленты – “NPL” | свыше 12,0 мм | Для стали и стального литья, а также чугуна. Угол 115-120°. |
Двойной с подрезной перемычкой – “DP” | свыше 12,0 мм | Для стали и чугуна с коркой. Заточка производится под двумя углами: 116-118° и 70-75°. |
Двойной с подрезными перемычками и лентами – “DPL” | свыше 12,0 мм | Для универсального использования. Угол – в зависимости от обрабатываемого материала. |
По методу Жирова | свыше 12,0 мм | Применяется при обработке хрупких материалов. Основной угол заточки 118*, дополнительные — 70° и 55°. |
Углы заточки спиральных сверл, применяемых при обработке различных материалов, необходимо уточнять перед их применением, т.

Как сделать станок своими руками
Для заточки спиральных сверл подойдет любой заточной станок (агрегат), работающий от электрической сети 380/220 Вольт, оснащенный наждачным кругом и оснащенный специальным устройством, закрепляющим затачиваемое сверло под определенным углом к оси вращения абразивного элемента приспособления.
Основные требования к специальным приспособлениям, обеспечивающим качественное выполнение работ:
- Ось инструмента должна совпадать с осью вращения абразивного круга. Он может находиться с ним в одной горизонтальной плоскости или быть несколько выше него.
- Используемое оборудование и приспособления должны быть надежно закреплены.
- Конструкция приспособления должна позволять затачивать сверло под разными углами в зависимости от потребностей пользователя.
Для изготовления одного из вариантов таких приспособлений потребуются:
- Ручные слесарные инструменты, УШМ («болгарка»), сварочный аппарат.
- Листовая сталь толщиной 3,0 – 4,0 мм, а также стальная труба малого диаметра в наличии.
Работы по изготовлению станка выполняются в следующей последовательности:
- Используемый шлифовальный станок (№5 на схеме) прочно закрепляется на выбранной поверхности.
- Платформа (№1 на схеме) изготовлена из полосовой стали, на которой будет закреплена дрель (№3 на схеме).
- Форма площадки может быть произвольной, единственное условие – в месте расположения сверла делается канавка с помощью «болгарки».
- На площадке сверлятся отверстия (№6 на схеме), служащие для крепления монтажной пластины (№2 на схеме), а также отверстия, соединяющие устройство с болгаркой (на схеме не показаны) ).
- Форма и размер монтажной пластины могут быть любыми.
- Точка крепления к основанию шлифовального аппарата выполнена из металлической трубы и полосовой стали. Наличие трубки позволяет осуществлять перемещение приспособления в вертикальной плоскости – появляется возможность изменять угол заточки сверла.
- Место крепления точильного приспособления к корпусу шлифовального станка зависит от типа и конструкции узла защиты наждачного круга (№4 на схеме), а также наличия упора (площадки) конкретный наждачный агрегат.
- При желании узел крепления может быть оснащен дополнительными элементами, обеспечивающими колебательное движение устройства в горизонтальной плоскости, что обеспечит требуемую артикуляцию во время работы.
- После сборки всех элементов устройства его крепят к упору (корпусу) шлифовального станка и проверяют работоспособность изготовленного устройства.
Для заточки спиральных сверл можно использовать различные наждачные круги, но в свете того, что данный расходный материал (инструмент) изготовлен из прочной стали, то и абразивные элементы должны этому соответствовать.
Как сделать точилку для сверл. Самодельное приспособление для заточки сверл малого диаметра. Простейшие приспособления для правки режущей кромки сверла
Точные и центрированные сверла необходимы для бесперебойной работы. Предлагаем рассмотреть, где можно купить станок для заточки сверл, как изготавливается самодельный агрегат, а также чем отличаются бытовые модели от промышленных и какова их цена.
Типы сверл и основные понятия
Существует несколько видов сверл так как они подразделяются по принципу действия и соотношению рабочих поверхностей, их также нужно точить по разному, ознакомимся с основными:
- спираль. Используется практически во всех видах промышленности, бытовых работах, ремонте и т.д.;
- плоские – это более узкопрофильные инструменты, в основном они используются при сверлении отверстий больших диаметров, свое название они получили благодаря плоской рабочей кромке, по форме очень похожей на развертку.
Рассмотрим основные положения заточки спиральных сверл и зенкеров:
При движении режущей поверхности в материале внутри обрабатываемого сырья образуется стружка, особенно этот процесс проявляется на передней поверхности. Именно большое скопление стружки играет основную роль в деформации пластиковых деталей сверла: в процессе работы оно нагревается, и под воздействием острых концов стружки изменяется его рабочая кромка. Конечно, есть огромная разница в скорости этого процесса, самые опасные и жесткие – это медь и сталь.
Сверление осуществляется по следующей схеме: в процессе работы описывается коническая поверхность, такую форму приобретает и рабочая поверхность сверла, соответственно режущая кромка несколько затупляется и меняет свой центр. Все углы рабочей поверхности должны располагаться над поверхностью торца, только так можно обеспечить нормальный и стандартный задний угол.
Самый простой и действенный способ Как наточить сверло в домашних условиях – использовать электрическую точилку. Можно работать и обычным точильным бруском, изготовленным из смеси абразивных материалов, но этот процесс займет много времени и сил, в отличие от работы устройства с электродвигателем. Универсальная ручная шлифовальная машина имеет двигатель со скоростью вращения 1500-2000 мин-1. Оптимальная мощность: до 300 Вт. Такие модели выпускаются фирмами Doctor (Доктор), Vollmer, Sturm, Proxxon, Drill и Weinig.
Фото – Сверла заточенные
Ориентирование осуществляется по режущим кромкам; действовать нужно строго по направлению спиральных канавок, потому что они не меняют своей формы даже от воздействия большого количества стружки. Закрепляем сверло так, чтобы затачиваемая кромка была строго параллельна оси заточного инструмента. Самый главный вопрос: когда рабочая часть заточена? Как только вы увидите отражение света от рабочей поверхности, значит, кромка заточена. По той же системе затачиваем и вторую сторону.
Фото – Заточка сверла В этом случае очень важно не отцентровать сверло раньше, иначе вы потеряете его баланс, а в процессе работы инструмент будет отклоняться на несколько градусов от стандартно заданных параметров. Угол между шишками является важнейшим параметром заточки.
Типоразмеры выглядят так:
Сталь легированная, конструкционная, инструментальная – свыше 90 градусов;
Мягкие металлы (медь, алюминий, алюминиевые сплавы) – 90-100 градусов;
Дерево, пластик, резина – 90-100;
Бронза, латунь – 110-120.
Чтобы добиться высокой точности обработки своими руками, необходимо Особое внимание придать параметрам стандартной и деформированной. Для контроля процесса заточки можно заказать специальный шаблон для сверла нужного диаметра и угла. На фото представлена схема обработки сверла таким приспособлением.
Фото – Шаблон для заточки Если нет ни денег, ни времени на приобретение шаблона, используем “дедовский” метод: действуем по правилу левой механики. Сгибаем руку и вставляем таким образом над сверлом так, чтобы режущая поверхность была закрыта с нескольких сторон, должен получиться своеобразный коридор. Ставим лампу напротив торцевой поверхности, и проверяем ровность и точность заточки (это будет хорошо видно с расстояния 20 см от сверла, если смотреть одним глазом).
Фото – Проверка развальцовки
Используя самодельный электрический станок, очень важно контролировать процесс обработки заточки сверл. Для полного нарушения точности достаточно ошибиться на 1 мм. Автоматический станок для заточки корончатых сверл малого диаметра также можно использовать для дисков, ножей, ножниц, цепей и т. д.
Видео: Станок точильный Энергомаш ТС 6010С
Профессиональные способы
Перечисленные выше способы подходят для домашнего узкопрофильного использования, но если вам нужно затачивать сверла серийно, то ни времени, ни сил на ручную центровку, проверку или заточку у вас не хватит. Давайте посмотрим, как используется профессиональный сверлильный станок.
Шлифовальный круг должен быть изготовлен из мелкозернистого абразивного материала. Место заточки должно быть освещено под прямым углом по отношению к сверлу. Работник должен носить защитные очки и перчатки.
Пошаговая инструкция :
Прежде чем выбрать станок для заточки сверл, необходимо прочитать о нем отзывы, внимательно изучить паспорт и возможности. Один форум механиков даже советовал всегда носить с собой дрель, чтобы можно было на месте проверить эффективность.
Обзор цен
Купить недорого станок для заточки сверл в Украине, России или Беларуси – это реально, главное правильно подобрать модель (по металлу, дереву или пластику), калибр (dd750хibm,drillgrind, edbs2001 – универсальный) и мощность. Предлагаем рассмотреть средние цены на такие устройства:
В настоящее время выпускаются настольные и универсальные станки таких марок, как DrillGrind, Штурм (производство Энергомаш), БСГ, БСМ, ЕСМ, МИКРА, В391, Диолд, ЭЗС, НКЧ. Их можно найти в профессиональном магазине, в Интернете, на форумах в рубрике «Продажа электроприборов». Главное, убедиться, что документация соответствует заявленным продавцом данным.
При сверлении отверстий в деталях из металла используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, выходу их из строя. Чтобы этого не произошло, нужно регулярно их восстанавливать. геометрические параметры, а специальное приспособление для заточки сверл помогает сделать это максимально точно и качественно. Это простое приспособление, которое можно изготовить своими руками, позволяет быстро и качественно заточить затупившиеся сверла и не тратиться на приобретение новых.
Приспособление, предназначенное для заточки сверл, особенно актуально в тех случаях, когда этими инструментами приходится часто работать по металлу, вследствие чего они быстро изнашиваются и требуют регулярного восстановления. При обработке дерева используемое для этих целей сверло практически не изнашивается, поэтому требует минимального внимания к параметрам его заточки. Для сверл, режущая часть которых снабжена твердосплавными пластинами, такое приспособление также не имеет особого значения, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.
Многие опытные специалисты вообще не пользуются приспособлениями для заточки, полагаясь исключительно на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше использовать приспособления, позволяющие механизировать этот процесс. Это позволит обеспечить максимальную точность и требуемое качество результата.
На современном рынке предлагаются разнообразные приспособления для заточки сверл, позволяющие быстро, качественно и точно восстановить геометрию режущего инструмента даже при отсутствии опыта выполнения подобных процедур. Между тем можно не тратиться на покупку таких приспособлений, а сделать простейший станок для заточки сверл своими руками.
Варианты изготовления
Какой бы прибор или станок не использовался для заточки сверла по металлу, его качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или сделанным своими руками. Этот шаблон необходим в первую очередь для контроля точности углов режущей части, которые образуются при заточке сверла. Инструменты, используемые для работы с различными материалами, отличаются друг от друга, в том числе и величинами таких углов. Узнать точные значения последних можно из справочной таблицы.
Работая с разными материалами и зная углы режущей кромки сверл для таких материалов, можно сделать сразу несколько шаблонов и использовать их для контроля правильной заточки одного и того же сверла, выступающего в данном случае в качестве универсального инструмента.
В качестве простейшего приспособления для заточки сверл можно использовать втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. При выборе втулки для такого приспособления необходимо следить, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже отклонение его оси на 1–2° от требуемой величины может серьезно снизить качество и точность выполняемой заточки.
Самодельное приспособление для заточки сверл, лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам наиболее часто используемых сверл. Можно поступить проще и дополнить такое приспособление, используемое для заточки сверл, деревянным бруском. Просверлить в бруске отверстия, соответствующие размерам инструментов различного диаметра. Обязательным элементом конструкции такого устройства является наручник, который одновременно решает несколько важных задач:
- обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности шлифовального круга;
- действует как надежный упор для обрабатываемого инструмента.
Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, решаемая самодельным станком или устройством, используемым для заточки сверл, – правильно сориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности шлифовального круга.
Для изготовления самодельного точила для сверл можно использовать различные по конструктивному исполнению аналогичные приспособления. Соответствующие чертежи легко найти в Интернете. Более того, если вы понимаете принцип работы такого приспособления, то и собственный станок для заточки можно сделать по собственной конструкции.
Чертежи деталей крепления
Promopora Платформа Promopora Подвижная платформа
Держатель сверла и стопорный винт Поворотный стол Болты, гайки, штифты и шайбы
Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: во время его использования затачиваемое сверло не должно вращаться вокруг своей оси. Если инструмент поворачивается даже на небольшой угол, заточку придется делать заново.
После заточки сверла необходимо дать ему остыть. Затем нужно проверить его восстановленные геометрические параметры с помощью шаблона. Необходимо учитывать, что режущие кромки инструмента могут отличаться друг от друга по длине не более чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл малых диаметров.
Среди ошибок, совершаемых при заточке сверл с помощью такого приспособления, наиболее типичными являются две.
- Длина режущих кромок, даже при их симметричности и правильно подобранных углах, неодинакова, соответственно центр сверления смещен относительно оси инструмента. Сверло, при заточке которого была допущена такая ошибка, будет создавать сильное биение в процессе сверления, и попасть им в центр будущего отверстия на поверхности заготовки будет довольно сложно. Заточенный таким образом инструмент, скорее всего, сломается в процессе дальнейшего использования.
- При точной центровке сверла углы, под которыми расположены его режущие кромки, несимметричны. Поскольку это будет работать только на одной режущей кромке, сверление будет медленным, а кончик инструмента будет активно нагреваться. Это приведет к закалке металла, из которого изготовлено сверло, и созданное отверстие будет разбито (будет иметь диаметр больше, чем поперечный размер самого инструмента).
Как сделать точилку для спиральных сверл
В качестве основы для изготовления точильного станка для спиральных сверл можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такой машины дополнительными принадлежностями необходимо соблюдать следующие требования.
- Ось кисти-руки должна совпадать с осью вращения шлифовального круга, при этом он может располагаться с ней в одной горизонтальной плоскости или быть выше ее.
- Все элементы создаваемой конструкции должны быть надежно закреплены, чтобы обеспечить безопасность шлифовальных работ.
- Конструкция устройства должна предусматривать возможность заточки сверл как в ручном, так и в полуавтоматическом режимах.
- Оснастка должна предусматривать возможность установки хвостовика сверла под любым углом.
При изготовлении данной насадки для заточки сверл не требуются сложные технические приспособления и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или гараже. В качестве оборудования и инструментов, с помощью которых такие узлы будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.
Так как упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. При выборе трубки, кронштейна и болта для узла крепления следует учитывать, что в устройстве не должно быть люфта. Самоделка предлагаемой конструкции имеет две степени свободы.
Платформа такого приспособления, на которой закреплено обрабатываемое сверло, имеет возможность поворота по вертикальной оси, обеспечивая возможность изменения угла заточки инструмента. Кроме того, цевье, опирающееся на горизонтальную ось, может колебаться, что обеспечивает правильную артикуляцию в процессе заточки.
Для изготовления элементов конструкции такого устройства используется листовой металл различной толщины, а именно:
- опорная плита – 4 мм;
- пластина направляющая сверла – 5 мм;
- прочие элементы конструкции – 3 мм.
Манипулятор устройства, на вершине которого установлена опорная плита, должен быть надежно закреплен на корпусе шлифовального станка. Для этого используется дополнительная металлическая «щека», соединенная с кронштейном устройства.
Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, крепится к опорной пластине с помощью винтового соединения.
Устройство и конструктивные особенности рассматриваемого станка для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря этой способности заточить сверла с помощью этого приспособления можно практически любым из используемых сегодня способов.
Сверло, заточенное таким приспособлением, входит в направляющий паз и может свободно перемещаться в нем в продольном направлении. При этом угол заточки инструмента не меняется.
Так как верхняя поверхность опорной пластины расположена немного выше оси вращения шлифовального круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.
Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.
- Инструмент располагают в направляющей канавке приспособления так, чтобы его режущая кромка была параллельна краю направляющей пластины.
- После регулировки положения сверло медленно подается к рабочей поверхности вращающегося шлифовального круга.
Хорошо демонстрирует процесс работы с таким видеоустройством, которое легко найти в интернете.
Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность заточки, для контроля качества которой даже не нужно использовать шаблон. Прикрепив качающуюся пластину этого инструмента под фиксированным углом, его также можно использовать для заточки сверл, оснащенных твердосплавными пластинами.
Для успешной заточки металлических сверл, большинство из которых изготовлено из быстрорежущей стали, необходимо использовать достаточно твердый шлифовальный круг. В этом качестве можно использовать абразивный инструмент из карбида кремния. Такие диски, которые можно узнать по их зеленому цвету и маркировке 64C, должны иметь размер зерна в диапазоне 8H – 16H. При использовании дисков из этого материала необходимо учитывать, что они сильно нагреваются в процессе работы, поэтому не допускайте, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Во избежание перегрева сверло при его заточке на таком диске инструмент необходимо регулярно охлаждать с помощью водного раствора соды.
Сделать приспособление для заточки сверл своими руками достаточно просто, условиями успеха будут знание правил заточки режущих инструментов, а также умение работать ручным инструментом и техническая смекалка.
Основными правилами для обеспечения качественной заточки являются:
- за один проход необходимо снять небольшой слой металла;
- в процессе выполнения работ сверло многократно охлаждают в водном или водно-содовом растворе;
- скорость вращения наждачного круга должна быть как можно меньше;
- сверло при заточке не должно перегреваться;
- В процессе выполнения работ сверло направляется против движения абразивного круга.
Объем и характер выполняемых работ зависят от вида износа режущего инструмента. Износ можно классифицировать по:
- задней поверхности; перемычки
- ;
- уголки;
- фаска;
- лицевая поверхность.
В зависимости от вида заточки сверла, технических характеристик, а также назначения рекомендуются следующие виды обработки, такие как:
Тип заточки | Диаметр | Назначение и характеристики угла заточки |
---|---|---|
Одинарный нормальный – “N” | до 12,0 мм | Для универсального применения… Угол – в зависимости от обрабатываемого материала. |
Одинарный с подрезкой под перемычку – “NP” | до 12,0 мм | Для обработки стального литья. Угол 115-120°. |
Одинарный с подрезкой перемычки и ленты – “NPL” | свыше 12,0 мм | Для стали и стального литья, а также чугуна. Угол 115-120°.![]() |
Двойной с подрезной перемычкой – “DP” | свыше 12,0 мм | Для стали и чугуна с коркой. Заточка производится под двумя углами: 116-118° и 70-75°. |
Двойной с подрезными перемычками и лентами – “DPL” | свыше 12,0 мм | Для универсального использования. Угол – в зависимости от обрабатываемого материала. |
По методу Жирова | свыше 12,0 мм | Применяется при обработке хрупких материалов. Основной угол заточки 118*, дополнительные — 70° и 55°. |
Углы заточки для спиральных сверл, используемых при обработке различных материалов необходимо уточнить перед их применением, т.к. они варьируются от 85 до 135*, что обусловлено их вязкостью.
Как сделать станок своими руками
Для заточки спиральных сверл подойдет любой заточной станок (агрегат), работающий от электрической сети 380/220 Вольт, оснащенный наждачным кругом и оснащенный специальным устройством, закрепляющим затачиваемое сверло под определенным углом к оси вращения абразивного элемента приспособления.
Основные требования к специальным приспособлениям, обеспечивающим качественное выполнение работ:
- Ось инструмента должна совпадать с осью вращения абразивного круга. Он может находиться с ним в одной горизонтальной плоскости или быть несколько выше него.
- Используемое оборудование и принадлежности должны быть надежно закреплены.
- Конструкция устройства должна позволять затачивать сверло под разными углами в зависимости от потребностей пользователя.
Для изготовления одного из вариантов таких приспособлений потребуются:
- Ручной слесарный инструмент, УШМ («болгарка»), сварочный аппарат.
- Листовая сталь толщиной 3,0 – 4,0 мм, а также стальная труба малого диаметра в наличии.
Работа по изготовлению станка выполняется в следующей последовательности:
- Используемый шлифовальный станок (№5 на схеме) прочно закрепляется на выбранной поверхности.
- Платформа (№1 на схеме) изготовлена из полосовой стали, на которой будет закреплена дрель (№3 на схеме).
- Форма площадки может быть произвольной, единственное условие – в месте расположения сверла делается канавка с помощью «болгарки».
- На площадке сверлятся отверстия (№6 на схеме), служащие для крепления монтажной пластины (№2 на схеме), а также отверстия, соединяющие устройство с болгаркой (на схеме не показаны) ).
- Форма и размер монтажной пластины могут быть любыми.
- Точка крепления к основанию шлифовального аппарата выполнена из металлической трубы и полосовой стали. Наличие трубки позволяет осуществлять перемещение приспособления в вертикальной плоскости – появляется возможность изменять угол заточки сверла.
- Место крепления заточной приспособления к корпусу болгарки зависит от типа и конструкции узла защиты наждачного круга (№4 на схеме), а также наличия упора (площадки) конкретного узла наждака .
- При желании узел крепления может быть оснащен дополнительными элементами, обеспечивающими колебательное движение аппарата в горизонтальной плоскости, что обеспечит требуемую шарнирность в процессе выполнения работ.
- После сборки всех элементов устройства его крепят к упору (корпусу) шлифовального станка и проверяют работоспособность изготовленного устройства.
Для заточки спиральных сверл можно использовать различные наждачные круги, но в связи с тем, что данный расходный материал(инструмент) изготовлен из прочной стали, то и абразивные элементы должны этому соответствовать.
Основные требования к наждачным кругам:
- Электрокорунд марки – 24А, 25А, 91А и 92А.
- Зернистость – 25-40.
- Твердость – M3-CM2
Приспособление для заточки сверл может быть выполнено в иной конструкции, чем предлагаемый вариант – как более простой, так и сложной конструкции. Вид такого приспособления определяется его потребностью и возможностью пользователя изготовить оснастку своими руками.
Как сделать точилку для сверл. Инструмент для ручной заточки спиральных сверл . Некоторое время назад случайно наткнулся (имеется в виду автор статьи, см. источник) в сети очень полезные видео-уроки В. Леонтьева по ручной заточке спиральных сверл:
Но тут возникла идея, как сделать заточку сверл еще проще и удобнее. В результате раздумий и экспериментов появилось описанное ниже устройство. Во-первых, надо было провести модернизацию – довести до ума существующую заводско-китайскую (такую, как немецкую) давильню. Потому что работать с ним по методике В. Леонтьева было практически невозможно.
Электрический шлифовальный станок заводского изготовления.
Хрупкий стандартный опорный рычаг.
Непригоден для изготовления ручных работ.
Во-первых, кронштейн крепления обработчика к корпусу диска слишком хлипкий, сделан из металла толщиной 2 мм. Сгибается с небольшим усилием. Поэтому, естественно, углы заточки +/- километр! А форма цевья совершенно не позволяет сделать нормальный задний угол по методике В. Леонтьева, так как сверло при опускании хвостовика упирается в угол скобы. Причем сам наручник устанавливается НИЖЕ оси диска. То есть вообще нет возможности получить нормальный задний угол, если только не использовать торцевую поверхность диска.
Плоскость накладки цевья значительно ниже оси вращения диска.
Новый кронштейн для крепления разнорабочего.
Для штатного кронштейна использовался кусок металла толщиной 4 мм большего размера и дополнительные крепежные винты. Старый кронштейн крепился на две заклепки, которые пришлось срезать. Новый кронштейн теперь намного жестче, чем раньше. Также из отрезков уголка и полосы была сварена горизонтальная полка поручня с дополнительными крепежными отверстиями. Его положение можно регулировать в определенных пределах.
Сравнение толщины металла в новых и старых наручниках.
Новый кронштейн фиксируется в 5 точках.
Детали крепления. Скобка. Ассистент. Поворотная пластина …
Далее делался непосредственно сам аппарат. Представляет собой поворотную пластину с приваренной втулкой, которая может качаться на оси, закрепленной в петле, которая, в свою очередь, крепится к поручню. К верхней части поворотной пластины прикреплена направляющая пластина для сверления, в которой выбран треугольный паз.
Приспособление в сборе. Пластина находится в горизонтальном положении.
Приспособление в сборе.
Устройство для заточки.
Сначала вместо этой пластины была опробована направляющая в виде куска уголка (как на видео В. Леонтьева), но этот вариант совсем не подходит – сверло сложно нормально закрепить( он пытается убежать вправо при касании диска), тем более, что требуется еще и подача вперед при формировании заднего угла. В общем угол (он есть на фото) совершенно не подходит.
Устройство находится в нижнем положении.
Работа с устройством напоминает движения автора видеоуроков, только вместо пальца и глаза используется качающаяся ось и заданный угол заточки сверла. С устройством гораздо удобнее контролировать параллельность режущей кромки обрабатываемого сверла. Нужно просто повернуть пластину вниз и вдавить сверло в канавку так, чтобы линия режущей кромки была параллельна плоскости пластины – оси качания пластины. Этот момент показан на фото.
Установка сверла на руку-руку на точильный камень.
Сначала формируется само ребро. При обработке заднего угла необходимо одновременно опускать пластину вниз и подавать само сверло вперед к диску. Нужно стараться не допускать вращения сверла вокруг своей оси при формировании кромки и обработке зазорного уголка. Симметрию краев контролирую так же, как и в видеоуроках. Кстати, вместо качающейся пластины можно установить кусок уголка с фиксированными углами – заточка и задний – это для заточки твердосплавных сверл на руль. Необходимо только локально определить необходимую длину сторон уголка для получения нужного угла задней заточки, так как она зависит еще и от диаметра диска и расположения цевья относительно оси вращения диска.
Установка сверла в направляющий паз пластины.
Управление настройкой сверла. Режущая кромка сверла параллельна поверхности пластины.
Конфигурация направляющих канавок.
Инструмент для ручной заточки спиральных сверл.
Сверла должны быть качественными и хорошо заточенными в работе профессиональным мастером. В старину сверла затачивали вручную.
На сегодняшний день появились специальные приспособления для заточки сверл, конструкция которых очень проста.
Для чего нужна заточка?
Если сверло затупилось, то просверлить поверхность очень сложно, а иногда и невозможно. Также стоит отметить, что для разных типов сверл поверхности должны иметь определенный угол заточки, например, для пластиковой поверхности угол будет 30 градусов, для закаленной стали этот угол будет 130 градусов.
В тех случаях, когда идеально просверленное отверстие не требуется, угол заточки может составлять 90 градусов.
Как правильно заточить сверло
Заточку сверла можно сделать самостоятельно с помощью абразивных дисков. Во время заточки сверло необходимо держать за рабочую поверхность. Другой рукой держите хвост сверла.
Сбоку сверло должно быть прижато к абразивному диску. Затем его желательно поворачивать с особой осторожностью, в результате режущая кромка примет необходимый угол и структуру.
Сверло необходимо затачивать с каждой стороны отдельно. Также необходимо следить за тем, чтобы острие сверла располагалось точно по центру при заточке режущей части. Делать это нужно правильно, так как ошибка в заточке может привести к тому, что сверло косит вбок.
Заточка сверла своими руками не самый лучший хороший способ, так как он способен нести ряд неточностей, например режущие кромки могут быть не правильными по отношению к оси инструмента.
Устройство для заточки
Приспособление предназначено для заточки глухих или сквозных сверл из чугуна и стали. Такое приспособление изготавливается с учетом видов заточки, а также его габаритов. На станке легко изменить угол заточки.
Существует два типа приспособлений, которые помогут вам заточить сверло, это бытовой и промышленный станок. В первом случае точилка занимает мало места и отлично подходит для работы в доме, но такой станок может заточить только небольшие сверла.
Промышленные станки большой мощности, которые изготавливаются для того, чтобы затачивать сверла большого диаметра. Промышленный станок имеет зажим и точильный круг.
С помощью этого устройства заточка сверла происходит под наблюдением оператора, который может легко контролировать процесс. Такие устройства рассчитаны на длительную эксплуатацию.
Как сделать станок для заточки сверл своими руками
Нам понадобятся следующие материалы: абразивный диск, переключатель, двигатель хорошей мощности, подставка, провода, ось и вилка. Также для безопасного использования станок должен иметь на себе корпус, снаружи которого необходимо поставить ось с абразивным кругом для работы.
Для начала необходимо определиться с местом установки автомата, так как он будет подключаться к розетке.
Также наше устройство нужно положить на стол, желательно из металла, куда нужно будет поставить двигатель, и поставить отметки для проделывания отверстий под болты.
На вал двигателя надевается абразивный диск. Чтобы закрепить его на валу, нужно сначала надеть шайбу, потом диск и снова шайбу. После этого установите стопорную гайку на заранее подготовленную резьбу на валу.
В качестве двигателя для нашего устройства двигатель от стиральной машины. Мощности ее двигателя будет достаточно для процесса заточки сверл. Провода также допускается брать от подручного оборудования.
Внимание!
Нужно подключить провода к пускателю, который должен быть с тремя разомкнутыми контактами. Обмотка должна иметь возможность соединения фазных линий с помощью двух последовательно включенных пускателей.
Кнопка выключения должна быть подключена к НЗ, а кнопка пуска будет подключена к НР, она также должна быть параллельно соединена с двумя НР контактами пускателя.
При нажатии кнопки питания на обмотку будет подаваться напряжение, в результате чего цепи должны замкнуться. При отпускании кнопки напряжение, подаваемое на стартер, не должно сниматься. При выключении двигатель должен остановиться.
Двигатель сам по себе является безопасным устройством, но для защиты его механизмов от пыли необходимо сделать каркас, защищающий его от воздействия окружающей среды.
Для его изготовления можно использовать металлический ящик или сделать защитный экран из стекла. Также стоит установить крышку, закрывающую торец диска на треть. Он защитит работника, если абразивный диск треснет.
Фото заточки сверл своими руками
Внимание! Примечание
مقياس в процессе لآلة الطحن
مقياس inprocess لآلة الطحنما هي معدات معالجة الجرافيت وكيف تختارها؟ – Xinhai
الجرافيت هو معدن طبيعي غير معدني ممتاز مع قابلية جيدة للطفو ويستخدم على نطاق واسع في الصناعات الكيميائية ، والمعادن ، والنفط ، وتصنيع السيارات ، والقطاعات الصناعية الأخرى. في تطبيقات ال ، سيكون للجرافيت ذو
Получить цену فواصل خام الحديد المغناطيسي تصنيف وتطبيق خصائص معدات فاصل مغناطيسي الرطب – Jan 19, 2021 – فاصل المغناطيسي هو واحد من الآلات الأكثر استخداما وتنوعا في ال، والذي يستخدم لإزالة مسحوق الحديد.
Получить цену
أفضل 10 براميل للتدريب либо
أفضل 10 براميل للتدريب либо أفضل 10 براميل للتدريب либо
أفضل 10 براميل للتدريب либо Aliexpress – الترتيب 2021
الخصائص التقنية وا тоже ال الень ال ال ال ال etresse ال ال ال ال ال etresse ال ال ال ال ال ال etresse ال ال ال ال ال ال ال ال ال ال ال ال ال ال ال ال ا тоже المبراة تبدو قوية. لديها العديد من الفوهات التي تسمح لشحذ ليس فقط التدريبات ، ولككن أيضًا
Get Price
مصادر شركات تصنيع والعرض الرقمي مقياس خطي ووالعرض الرقمي
3 محور صريف cnc الطحن قراءات رقمية عرض 50-350 مللي متر الإلكترونية مقياس خطي أداة US $0.10-$1.00 / مجموعة 1 مجموعة (لمين)
Get Price
آلة الطحن MS 01 T – Стафорст для кровати и завтрака
آلة الطحن MS 01 T.
Dro 2 محور قراءات رقمية مع 2 قطжеме 2020 م либо 20 1020. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат.
Получить цену
متر في الدارة في آلة الطحن
خط إنتاج بلوكات القرميد (الآجر) IEEO. 20 30 متر مكعب بالساعة 30 مضخة الفاكيوم آلة القص 26 مرة بة 3 آلة الطحن ثنائية الاسطوانات للطحن الناعم 10 – 25 متر مكعب بالساعة 185*2 في حال كان الملاط المستخدم ناعما فلا حاجة لهذه الآلة آلة
Get Price
الصين الملف ضوئي ، مجهر، وغيرها من المنتجات المصنوعة في
تشمل المنتجات الصين الملف ضوئي، مجهر، الإنكسار وهلم جرا صنع في الصين بواسطة Guiyang Xintian Oetech Co., Ltd. – الصين الصانع المورد / على sa.Made-in-China
Получить цену الطحن الجاف تصدير آلة محطم 57tui آلة طحن المكسيكchina-mining-equipments.asia . الطحن الجاف تصدير آلة محطم تصنيع الرخام آلة طحن المكسيك دردشة مباشرة الحصول على السعر
Get Price
๏مشغل أقراص صلبة بمسند الرأس بالسيارة أسود سادة مشغل
كاميرا لاية + الروبوت 6.
0 رباعية النواة 1 din dvd لاعب 7 بوصة سيارة ستيريو رئيس وحدة راديو السيارات gps للملاحة بلوتوث استقبال218,88 долларов США/кусокبوصة سيارة المخده وسادة dvd لاعب سحاب سيارة مراقب tft.
Get Price
اسطوانية صغيرة آلة طحن إسرائيل
عمودي آلة طحن الصين الطحن العمودي آلة المورد,مصنع . 1. ميزات الجهاز. يمكن تعديل ①The رئيس طحن آلة طحن العمودي ±45° في الطائرة العمودية التي كتبها عكس اتجاه عقارب الساعة وعكس عقارب الساعة. Read More
Get Price
مطحنة الرمل الأفقية ذات الكفاءة العالية للطاقة ، آلة طحن
جودة عالية مطحنة الرمل الأفقية ذات الكفاءة العالية للطاقة ، آلة طحن المعمل من الصين, الرائدة في الصين مطحنة الرمل سوق المنتج, مطحنة الرمل مصانع, انتاج
Узнать цену
كيفية اختيار طاحونة غريب الأطوار | awfrance
من المستحيل إنشاء سطح مثالي للطلاء أو الدهان دون طاحونة. اليوم لهذه الأغراض في السوق يمكنك أن تجد عدة أنوман مختلفة من المطاحن ، كل منها جيد بطريقته الخاصة.
لذلك ، على سبيل المثال ، حتى صنفرة ساندر ذات جودة عالية ومكلفة
Get Price
كيفية جعل جهاز التوجيه من التدريبات ، والمطاحن والمحرك من
كيفية جعل جهاز التوجيه من التدريبات ، والمطاحن والمحرك من الغسالة بأيديهم. هل من الممكن لتجميع آلة طحن التصنيع باستخدام الحاسب الآلي محلية الصيع. نحن نجعل سطحية السطح والناشئ من جهاز التوجيه
Узнать цену
دراسة جدوى مصنع بن | ИЗОБРАЖЕНИЯ | مدينة الرياض
دراسة جدوى مصنع بن. الكثير من الشباب يتجه إلى تصميم دراسة جدوى مصنع بن نظرا لأقبال العديد من الناس على شرب القهوة مما ترتب عنه نمو تلك التجارة في السوق العربي واتجه العديد من الناس إلى طلبه وشراءه لذلك سنقدم لك في
Get Price
كسارة فكية PEW ، ريمون ميل ، كسارة المحجر
الطحن هو عملية المسحوق الحق المطلوبة عند الحاجة إلى السحق المطلوبة عند الحاجة إلى ام نهائي أقلблоd 2 مند الحاجة إلى حجم نهائي أقل тит 2 م. يمكننا توفير مقياس الطحن المناسب لجميع أنواع الطرق.
اقرأ المزيدسيكون YGM8314 النموذج النموذجي لآلة مطحنة Raymond
Узнать цену
Цена
Бариста Breville BES870XL Бариста بعد تجربة موقع الريفيوز لـماكينة قهوة بريفيوز لـماكينة قهوة بريفيل باريستا اكسبرس Breville BEST870X учреди إذيكيفشيفشيفشي Cheste.
Получить цену
Шкалова за заготовки – HANI TECH
طريقة الطحن: طحن العائمة على سطح البليت التيتانيтит. مواصفات الشغل: 650–1030 мм × 620–2021 мм مثمن 480–1120 мм × 980-1840 مم 2. المعلمات التقنية الرئيسية للمعدات. مواصفات عجلة الطحن: ο 203mm × 610mm × 75mm
Get Price
كسارة VSI ، ريمون ميل ، كسارة المحجر
الطحن هو عملية المسحوق أو السحق المطلوبة عند الحاجة إلى حجم نهائي أقل من 2 مم. يمكننا توفير مقياس الطحن المناسب لجميع أنواع الطرق. اقرأ المزيدسيكون YGM8314 النموذج النموذجي لآلة مطحنة Raymond
Get Price
لا مرزوكو Archives – القهوة العربية
سرعة الطحن: 1400 دورة في ةالتحرك نحو التجارة المباشرة وتناول القهوة ، أدركنا أن هناك حاجة لآلة أكثر استقرارًا وموثوقية ومتعددة الاستخدامات تمكنهم من عرض أفضل أنواع القهوة.
معزولة
Получить цену
الصين cm آلة الطحن العمودнять
طاحونة الطحن العمودнять LM آلة الفصل المغناطيسيسيдение كسارة Vsi5x. طاحونة خلاط بليزر. قطع غيار طاحونة qahei قطع الطحن لآلة,مطحنة للبيع، آلة الطحن العمودي وين الاقي قطع غيار لاله بروان في الكاس اللي يقطع ar.ytdryer إن شركة Jiangsu Yutong Drying
Get Price
آلة شحذ المنشار: مبدأ التشغيل وأنواع النماذج – معلومات
تصميمها مشابه لآلة القطع القياسية. يتم إجراء تثبيت السلцин في وضع التثبيت في نائب بمشبك.يتم ضبط الزاوية باستخام مقياкровный ضبط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس ميرج. شحذ أسنان عجلة جلخ مثبتة على الرأس المتحرك.عند الطحن ، اختر
Узнать цену
آلة طحن الفلفل الحار | توريد آلة تجهيز الأغذية | Юнг скоро
يمكن تسمية هذه الآلة بآلة طحن الفلفل الحار وآшеств 1. الاختلافات الرئيسية في الأنواع المختلفة لآلة طحن الفلفل الحار (آلة طحن ): fp-06 مناسب للمتاجر المتسلسلة والمطابخ المركزية
Get Price
رئيس مطرقة لآلة كسارة الفك
مطرقة رئيس كسارة الفحم.
مطرقة رئيس كسارة الفحم كسارة الفحم المواد مطرقة الرسم البياني مطرقة المر ك сглади أ® الслужи ال® الслужи السالтру -сцен السالтру -с с помощью السالтру -сцен السالтру السالтру السالтру ال с с помощью السالтру السالтру -с с помощью اسالтру السالтру -с с помощью اسالтру ال седа السالтру ال с с помощью اسالтру ال седа السال хлоя0003
Get Price
milling tool r8 – اشتر milling tool r8 مع الشحن المجاني
قم بشراء أفضل وأحدث milling tool r8 على موقع banggood الذي يوفر جودة milling tool r8 للبيع مع الشحن المجاني في جميع أنحاء العالم. | التسوق عربى
Получить цену
التعدين استخدام مطحنة ريمون على استخدام مطحنة ريمون على نطاق واسعe -امة ريمون على نطاق واسلe مامة ر
مطحنة الكرة خدمة أفضلпусти
مصادر شركات تصنيع والعرض الرقمي مقياس خطي ووالعرض الرقمي
3 محور صريف cnc الطحن قراءات رقمية عرض 50-350 مللي متر الإلكترونية مقياس خطي أداة US $0.10-$1.00 / مجموعة 1 مجموعة (لمين)
Get Price
آلة الطحن MS 01 T – Стафорст для кровати и завтрака
آلة الطحن MS 01 T. Dro 2 محور قراءات رقمية مع 2 قطжеме 2020 م либо 20 1020. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат.
Получить цену
متر في الدارة في آلة الطحن
خط إنتاج بلوكات القرميد (الآجر) IEEO. 20 30 متر مكعب بالساعة 30 مضخة الفاكيوم آلة القص 26 مرة بة 3 آلة الطحن ثنائية الاسطوانات للطحن الناعم 10 – 25 متر مكعب بالساعة 185*2 في حال كان الملاط المستخدم ناعما فلا حاجة لهذه الآلة آلة
Get Price
الصين الملف ضوئي ، مجهر، وغيرها من المنتجات المصنوعة في
تشمل المنتجات الصين الملف ضوئي، مجهر، الإنكسار وهلم جرا صنع في الصين بواسطة Guiyang Xintian Oetech Co., Ltd. – الصين الصانع المورد / على sa.Made-in-China
Получить цену الطحن الجاف تصدير آلة محطم 57tui آلة طحن المكسيكchina-mining-equipments.asia . الطحن الجاف تصدير آلة محطم تصنيع الرخام آلة طحن المكسيك دردشة مباشرة الحصول على السعر
Get Price
๏مشغل أقراص صلبة بمسند الرأس بالسيارة أسود سادة مشغل
كاميرا لاية + الروبوت 6. 0 رباعية النواة 1 din dvd لاعب 7 بوصة سيارة ستيريو رئيس وحدة راديو السيارات gps للملاحة بلوتوث استقبال218,88 долларов США/кусокبوصة سيارة المخده وسادة dvd لاعب سحاب سيارة مراقب tft.
Get Price
اسطوانية صغيرة آلة طحن إسرائيل
عمودي آلة طحن الصين الطحن العمودي آلة المورد,مصنع . 1. ميزات الجهاز. يمكن تعديل ①The رئيس طحن آلة طحن العمودي ±45° في الطائرة العمودية التي كتبها عكس اتجاه عقارب الساعة وعكس عقارب الساعة. Read More
Get Price
مطحنة الرمل الأفقية ذات الكفاءة العالية للطاقة ، آلة طحن
جودة عالية مطحنة الرمل الأفقية ذات الكفاءة العالية للطاقة ، آلة طحن المعمل من الصين, الرائدة في الصين مطحنة الرمل سوق المنتج, مطحنة الرمل مصانع, انتاج
Узнать цену
كيفية اختيار طاحونة غريب الأطوار | awfrance
من المستحيل إنشاء سطح مثالي للطلاء أو الدهان دون طاحونة. اليوم لهذه الأغراض في السوق يمكنك أن تجد عدة أنوман مختلفة من المطاحن ، كل منها جيد بطريقته الخاصة. لذلك ، على سبيل المثال ، حتى صنفرة ساندر ذات جودة عالية ومكلفة
Get Price
كيفية جعل جهاز التوجيه من التدريبات ، والمطاحن والمحرك من
كيفية جعل جهاز التوجيه من التدريبات ، والمطاحن والمحرك من الغسالة بأيديهم. هل من الممكن لتجميع آلة طحن التصنيع باستخدام الحاسب الآلي محلية الصيع. نحن نجعل سطحية السطح والناشئ من جهاز التوجيه
Узнать цену
دراسة جدوى مصنع بن | ИЗОБРАЖЕНИЯ | مدينة الرياض
دراسة جدوى مصنع بن. الكثير من الشباب يتجه إلى تصميم دراسة جدوى مصنع بن نظرا لأقبال العديد من الناس على شرب القهوة مما ترتب عنه نمو تلك التجارة في السوق العربي واتجه العديد من الناس إلى طلبه وشراءه لذلك سنقدم لك في
Get Price
كسارة فكية PEW ، ريمون ميل ، كسارة المحجر
الطحن هو عملية المسحوق الحق المطلوبة عند الحاجة إلى السحق المطلوبة عند الحاجة إلى ام نهائي أقلблоd 2 مند الحاجة إلى حجم نهائي أقل тит 2 م. يمكننا توفير مقياس الطحن المناسب لجميع أنواع الطرق. اقرأ المزيدسيكون YGM8314 النموذج النموذجي لآلة مطحنة Raymond
Узнать цену
Цена
Бариста Breville BES870XL Бариста بعد تجربة موقع الريفيوز لـماكينة قهوة بريفيوز لـماكينة قهوة بريفيل باريستا اكسبرس Breville BEST870X учреди إذيكيفشيفشيفشي Cheste.
Получить цену
Шкалова за заготовки – HANI TECH
طريقة الطحن: طحن العائمة على سطح البليت التيتانيтит. مواصفات الشغل: 650–1030 мм × 620–2021 мм مثمن 480–1120 мм × 980-1840 مم 2. المعلمات التقنية الرئيسية للمعدات. مواصفات عجلة الطحن: ο 203mm × 610mm × 75mm
Get Price
كسارة VSI ، ريمون ميل ، كسارة المحجر
الطحن هو عملية المسحوق أو السحق المطلوبة عند الحاجة إلى حجم نهائي أقل من 2 مم. يمكننا توفير مقياس الطحن المناسب لجميع أنواع الطرق. اقرأ المزيدسيكون YGM8314 النموذج النموذجي لآلة مطحنة Raymond
Get Price
لا مرزوكو Archives – القهوة العربية
سرعة الطحن: 1400 دورة في ةالتحرك نحو التجارة المباشرة وتناول القهوة ، أدركنا أن هناك حاجة لآلة أكثر استقرارًا وموثوقية ومتعددة الاستخدامات تمكنهم من عرض أفضل أنواع القهوة. معزولة
Получить цену
الصين cm آلة الطحن العمودнять
طاحونة الطحن العمودнять LM آلة الفصل المغناطيسيسيдение كسارة Vsi5x. طاحونة خلاط بليزر. قطع غيار طاحونة qahei قطع الطحن لآلة,مطحنة للبيع، آلة الطحن العمودي وين الاقي قطع غيار لاله بروان في الكاس اللي يقطع ar.ytdryer إن شركة Jiangsu Yutong Drying
Get Price
آلة شحذ المنشار: مبدأ التشغيل وأنواع النماذج – معلومات
تصميمها مشابه لآلة القطع القياسية. يتم إجراء تثبيت السلцин في وضع التثبيت في نائب بمشبك.يتم ضبط الزاوية باستخام مقياкровный ضبط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس متط الزاوية باستخدام مقياس ميرج. شحذ أسنان عجلة جلخ مثبتة على الرأس المتحرك.عند الطحن ، اختر
Узнать цену
آلة طحن الفلفل الحار | توريد آلة تجهيز الأغذية | Юнг скоро
يمكن تسمية هذه الآلة بآلة طحن الفلفل الحار وآшеств 1. الاختلافات الرئيسية في الأنواع المختلفة لآلة طحن الفلفل الحار (آلة طحن ): fp-06 مناسب للمتاجر المتسلسلة والمطابخ المركزية
Get Price
رئيس مطرقة لآلة كسارة الفك
مطرقة رئيس كسارة الفحم. مطرقة رئيس كسارة الفحم كسارة الفحم المواد مطرقة الرسم البياني مطرقة المر ك сглади أ® الслужи ال® الслужи السالтру -сцен السالтру -с с помощью السالтру -сцен السالтру السالтру السالтру ال с с помощью السالтру السالтру -с с помощью اسالтру السالтру -с с помощью اسالтру ال седа السالтру ال с с помощью اسالтру ال седа السال хлоя0003
Get Price
milling tool r8 – اشتر milling tool r8 مع الشحن المجاني
قم بشراء أفضل وأحدث milling tool r8 على موقع banggood الذي يوفر جودة milling tool r8 للبيع مع الشحن المجاني في جميع أنحاء العالم. | التسوق عربى
Получить цену
التعدين استخدام مطحنة ريمون على استخدام مطحنة ريمون على نطاق واسعe -امة ريمون على نطاق واسلe مامة ر
مطحنة الكرة خدمة أفضلпусти
. للحصول على إنتاجية أعلى وموثوقية ومرونة أفضل وعمر خدمة أطول метр ومرونة أفضل وعمر خدمة أطول وجودة أفضل للمنتج النهائي مطحنة الكرة للس мкв.
Получить цену
1a616: تصميم ، مواصفات ، استbice ص ،سعار – 2021
حد طول الطحن – 660 مم. طول الشغل إلى الحد الأقصى – 710 ملم. قطر الشغل فوق الفرجار / السرير – 180/320 мм. الوزن – 1.5 قطر من خلال ثقب المغزل – 35 ملم. اكتب تلميح مترابطة وفقا ل гост – 6к.
Получить цену
الايطالية آلة مطحنة 5 محاور
طاحونة أداة PCD ، مطحنة كتر الطحن ، طاحونة الإدراج. النصائح المفيدة والحفاظ على طاحونة أداة Cnc ذات 5 محاور ميزات آلة الطحن cnc ذات محاور منضدة اللЩЕТ تالЩЕТ. Еще
Get Price
تايوان عالية التقنية أدوات الهواء والأدوات الهوائية
تمتلك gison أكثر من 40 عامًا من الخبرة في تصنيع أدوات الهواء / الأدوات الهوائية وحصلت gison على شهادة نظام الجودة iso-9001 على مدى 18 عامًا. gison هي شركة متخصصة في تصنيع أدوات الهواء. تصنع جميع أدوات الهواء لدينا في تايوان.
Получите цену
الأنابي вероятно الصين قطع الشطب آلة مصنعين-آلات الطحن
مرحبا بكم فر الطحن вероятно
ليةا بكين شر الألألألألألألألأل пунктил ايشطب когда ليةباب когда فيشطللألألень ديةب ا ЩЯ كيشطvيةvيةvيةvيةv вероятно ديشطvيشطvيةvيةv вероятно شيشطvيشطvيةvيةvية вероятно شيشطب الvيشطب ي способ ديشطلень ديشطلень.
