Заточной станок вз 318: ВЗ-318 станок заточной универсальный (универсально-заточной). Паспорт, схемы, описание, характеристики

alexxlab | 02.02.2023 | 0 | Разное

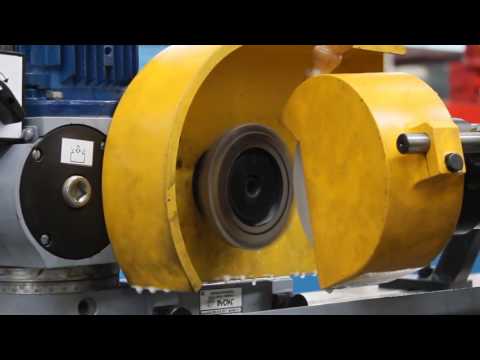

Станок заточной универсальный ВЗ-318 – цена, отзывы, характеристики с фото, инструкция, видео

Станок заточной универсальный ВЗ-318 предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и металлокерамики абразивными, алмазными и эльборовыми кругами.

Станок может быть оснащен приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, и системой отсоса пыли. Имеет гидравлический привод продольного перемещения стола, а также укомплектован системой подачи охлаждающей жидкости.

Устройство универсально-заточного станка ВЗ-318

Станок имеет следующие основные узлы: станину, суппортное устройство и шлифовальную головку.

Станина представляет собой чугунную отливку коробчатой формы, на верхней горизонтальной плоскости которой обработаны направляющие для нижних салазок. Суппортное устройство имеет нижние салазки, продольный стол и поворотный стол. Нижние салазки перемещаются по направляющим станины с помощью винта и гайки при вращении одного из маховичков. Дублирование этого маховичка имеет целью обеспечить удобство обслуживания станка. Продольный стол перемещается по направляющим нижних салазок, выполненным в виде направляющих качения. Быстрое перемещение производится рукояткой через реечное колесо и рейку медленное перемещение — рукояткой, скрепленной с корпусом планетарного механизма, передаточное отношение которого равно -т .

Для предотвращения боковой игры продольного стола по концам нижних салазок посажены на осях по два шарикоподшипника, которые охватывают с обеих сторон гребень продольных салазок. Для возможности регулирования зазора между гребнем и роликами-шарикоподшипниками оси подшипников закреплены в качающихся рычагах и пружинами прижимаются к боковой стенке гребня. На передней стенке стола имеется Т-образный паз для крепления переставных упоров которые служат для ограничения продольного хода стола при соприкосновении с упором, неподвижно закрепленным на нижних салазках.

Поворотный стол центрируется в продольном столе цапфой. Угловая установка поворотного стола производится при помощи рукоятки, винта и гайки, закрепленной на продольном столе, планки и пальца, установленного в поворотном столе. Угловое смещение отсчитывается по шкале на планке с ценой деления, соответствующей конусности 0,01.

Кроме того, имеется градусная шкала, закрепленная на продольном столе. Поворотный стол закрепляется в установленном положении гайкой. Узел шлифовальной головки состоит из наружной гильзы и колонки , к верхней плоскости которой крепится корпус шлифовального шпинделя.

Сравнительная техническая характеристика универсально-заточного станка ВЗ-318 и ВЗ-318Е

Технические данные	ВЗ-318	ВЗ-318Е
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм	330	330
Наибольший длина изделия, устанавливаемого в центровых бабках, мм	1040	1040
Наибольшее продольное перемещение стола, мм	350	350
Угол поворота шлифовальной головки, град  – в горизонтальной плоскости  – в вертикальной плоскости	360 200	360  200
Скорость продольного перемещения стола (регулируется бесступенчато ), м/мин	ручное	0,2. ..8
Масса станка ( без принадлежностей и инструмента), кг	920	950
Габаритные размеры, мм  – Длина  – Ширина  – Высота	1085 1150 1630	1460  1530 1660

Приспособления к универсально-заточным станкам моделей ВЗ-318 И ВЗ-318Е

Комплектация за дополнительную плату

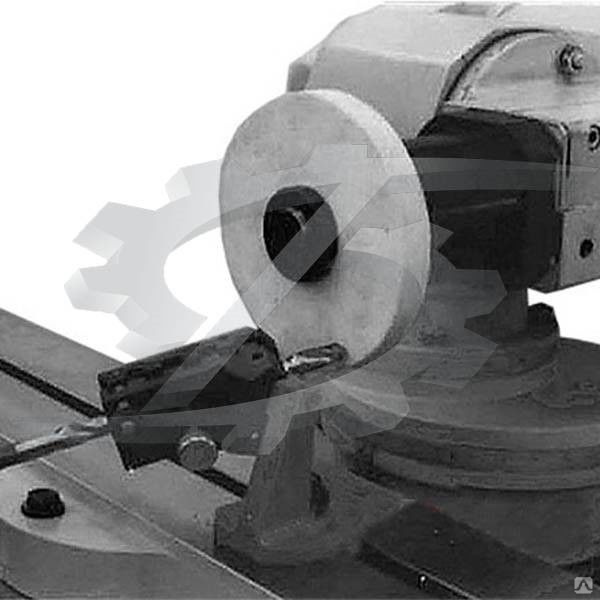

Подручник. Модель 3E642E.П7

42 720p

Бабка универсальная трехповоротная. Модель 3E642E.П8

85 993p

Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10

46 799p

Тиски с конусным хвостовиком. Модель ВЗ-318.П11

32 005p

Приспособление для заточки по радиусу. Модель 3E642E.П13

193 554p

Тиски трехповоротные. Модель ВЗ-318.П16

Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17

165 074p

Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17

318 050p

Приспособление для внутреннего шлифования. Модель 3Е642Е.П18

198 185p

Приспособление для внутреннего шлифования. Модель ВЗ-318.П18

198 185p

Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19

200 674p

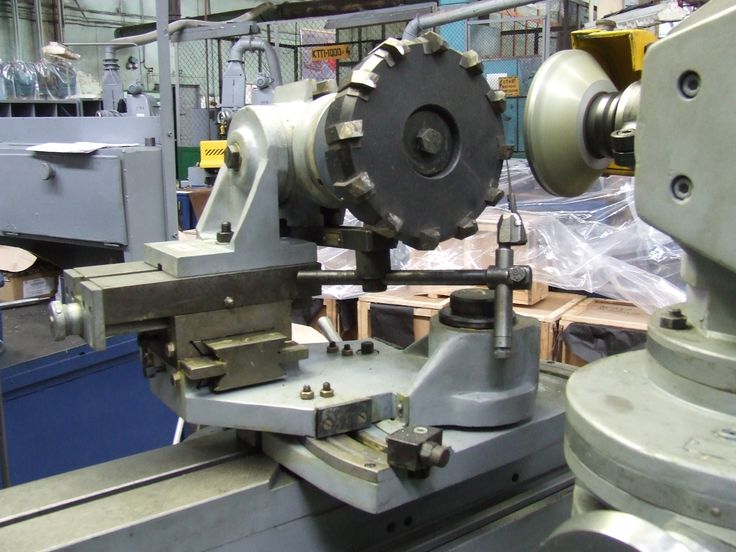

Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21

185 051p

Приспособление для заточки по копиру. Модель 3Е642Е.П22-01

170 189p

Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23

104 934p

Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01

88 896p

Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26

465 427p

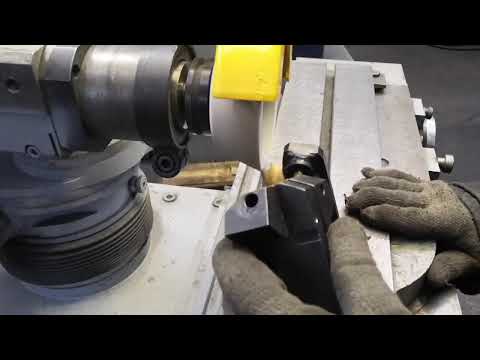

Приспособление для заточки резцов. Модель ВЗ-318.П27

265 998p

Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318. П28

120 764p

Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28

457 547p

Стол поворотный. Модель 3Е642Е.П30

76 868p

Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003

85 392p

Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31

52 259p

Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32

52 259p

Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36

117 238p

Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37

53 642p

Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39

134 865p

Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50

226 734p

Приспособление для затылования метчиков. Модель 3Е642Е.П51

405 771p

Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53

75 071p

Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54

289 363p

Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55

196 595p

Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56

210 144p

Бабка задняя с большим вылетом. Модель 3Е642Е.П61

47 352p

Бабка передняя с большим вылетом. Модель 3Е642Е.П73

42 305p

Патрон магнитный. Модель 3Е642Е.П89

96 224p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

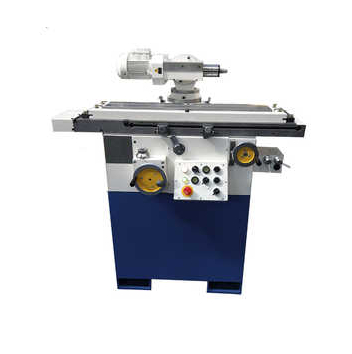

Заточной станок ВЗ-818(ВЗ-318) / ВЗ-818Е(ВЗ-318Е)_старый

Шлифовально-заточные станки → Продукция → Универсально-заточные станки → Заточной станок ВЗ-818(ВЗ-318) / ВЗ-818Е(ВЗ-318Е)_старый

Назначение:

предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.

Конструктивные особенности станка:

• – замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• – рециркуляционные направляющие качения для перемещения колонны;
• – беззазорный привод стола от маховика;
• – двигатель шлифовального круга развернут в сторону противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
• – пульт управления легко доступен оператору с любого из 3-х рабочих мест;
• – малые габариты станка при больших технологических возможностях;
• – гидрофицированный привод продольного перемещения стола (для ВЗ-318Е / ВЗ-818Е).

Технические характеристики:	ВЗ-818	ВЗ-818Е
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм	200*
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм	500**
Наибольшее продольное перемещение стола, мм	350
Угол поворота шлифовальной головки, град. :
в горизонтальной плоскости	360
в вертикальной плоскости	200
Продольное перемещение стола	ручное	гидравлич.
Суммарная мощность установленных электродвигателей, кВт	0,89 / 1,03	2,11 / 2,25
Габаритные размеры станка (ДхШхВ) (с учетом перемещения стола), мм	1085х1150х1630	1460х1530х1660
Масса станка (без приспособлений и принадлежностей), кг	700	800

* С применением подкладных плит возможна установка изделия до 330 мм.
** С применением дополнительных приспособлений 3Е642Е. П61 и 3Е642Е. П73 возможна установка изделия длиной до 1040 мм.

Примечание:

С применением подкладных плит и дополнительных приспособлений возможна обработка деталей диаметром до 330 мм и длиной до 1040 мм. За отдельную плату станок может быть оснащён более чем 38 дополнительными приспособлениями, в том числе системой подачи охлаждающей жидкости.

Дополнительная информация:

Универсальный станок ВЗ-318 – универсальное решение для многих производственных задач. Малые габариты, большое число разнообразных дополнительных приспособлений, значительно расширяющих и без того существенный список выполняемых операций, – все это характеристики станка заточного универсального ВЗ-318 (ВЗ-818).

Проверенная надежность, точность выполнения операций, высокая производительность и гарантия долгой бесперебойной работы – мало кто откажется купить станок ВЗ-318, обладающий такими характеристиками.

СТМ-Маркет предлагает заточные станки, подобранные с учетом потребностей конкретного производства, мы занимаемся продажей заточного станка ВЗ-318 (ВЗ-818), укомплектованного индивидуально согласованным дополнительным оснащением.

СТМ-Маркет – это поставки металлообрабатывающего оборудования высокого класса надежности непосредственно от производителя. Это позволяет нам предлагать самую привлекательную цену станка ВЗ-318.

Оперативные поставки качественного оборудования по доступным ценам – это правило нашей работы.

Компания СТМ-Маркет представляет широкий модельный ряд шлифовально-заточных станков с ЧПУ.
