Такое приспособление для заточки цепей бензопил можно сделать самостоятельно при наличии определённых навыков, предварительно рассмотрев инструменты и их модификации, имеющиеся в широкой продаже.

benzopilu.com

Заточка цепи бензопилы своими руками — обзор вариантов

Правильно заточенная цепь – это одно из главных условий эффективной работы бензопилы. При желании заточить цепь бензопилы сможет каждый, однако, для этого потребуются определенные инструменты. Давайте узнаем, как наточить цепь бензопилы в домашних условиях при помощи различного оборудования.

Заточка цепей бензопил – когда и для чего выполнять процедуру?

Каждый из нас прекрасно понимает, что распиливать древесину затупленной цепью будет достаточно проблематично. Однако применение плохой цепи бензопилы принесет и другие проблемы в виде повышенного износа основных деталей и механизмов садового инструмента. В первую очередь от распиливания затупленной цепью страдает поршневая группа и шестерни пилы. Кроме того, сильному износу поддается система зажигания и карбюратор инструмента.

Разобраться в том, что цепь вашей бензопилы пора точить, помогут несколько признаков. К ним относится:

• Цепь постоянно провисает, что приводит к торможению распила и неточной работе пильного полотна;
• Увеличивается время, необходимое для распиливания брусьев и бревен, шина с цепью не углубляется дальше внутрь распиливаемого материала;
• Меняется внешний вид и структура опилок – они становятся мелкими, неровными и острыми.

При обнаружении одного из этих признаков следует отложить работу и немедленно произвести заточку цепи бензопилы. В противном случае вы рискуете повредить жизненно важные элементы и механизмы садового инструмента.

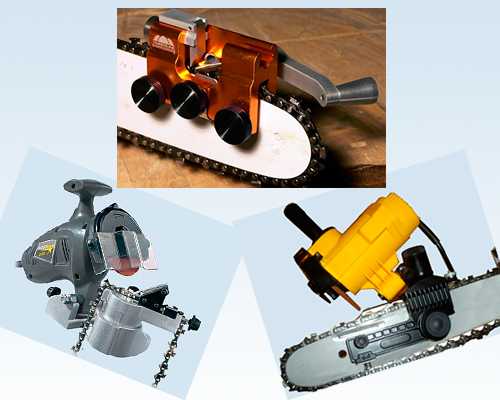

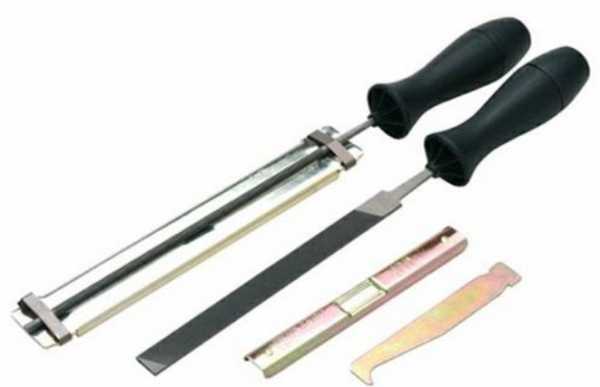

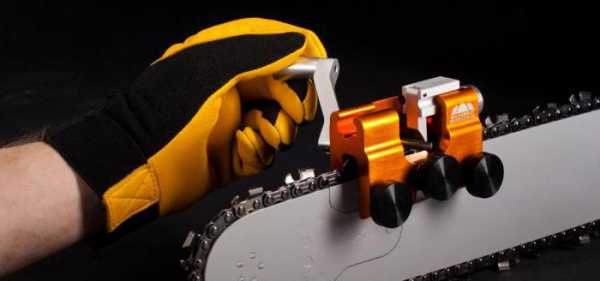

Чем лучше точить цепь бензопилы – виды инструментов для работы

Перед тем, как точить ц

i-perf.ru

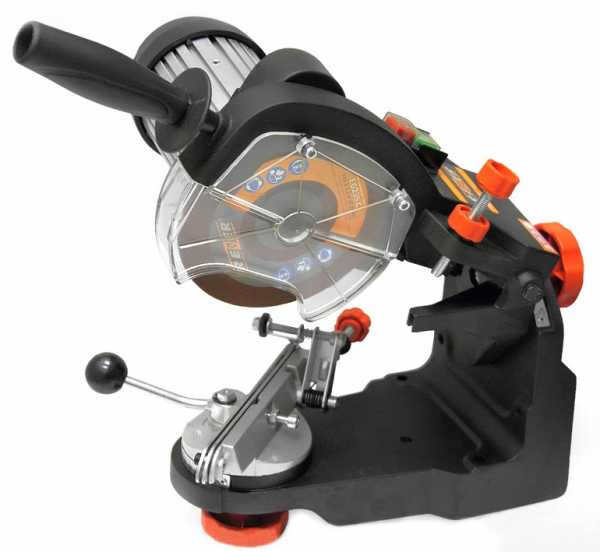

Станок для заточки цепей бензопил

Станки для заточки цепей бензопил стали отличной альтернативой ручным приспособлениям для этих целей. Благодаря механизму регулировки угла и фиксации цепи можно добиться равномерной заточки по всей длине полотна. Все зубья будут иметь одинаковый угол и высоту, что положительно сказывается на эффективности бензопилы.
Среди всего разнообразия предприятий, предлагающих подобные приспособления в различных исполнениях и ценовом диапазоне, можно отметить несколько моделей от самых популярных из них.

Станок Бригадир для заточки цепей бензопил

Станки этой компании изготовлены по стандартным меркам, являются довольно надежными и вполне подойдут как для домашнего использования, так и для промышленного. Для примера продукции этой фирмы можно рассмотреть популярную среди пользователей модель Бригадир Standart GM 2S. Аппарат укомплектован довольно мощным двигателем, легко выдерживающим номинальные нагрузки. Имеется двусторонняя регулировка угла заточки цепи. Особенностью модели является наличие прозрачного защитного кожуха, позволяющего постоянно контролировать процесс затачивания.
Эксплуатационные характеристики:

• Мощность – 550 Вт
• Диск – 100×3,2 мм
• Максимальные обороты – 6300 об/мин
• Вес – 2,2 кг

Станок для заточки цепей САДКО

Очередной компанией, станки которой пользуются популярностью среди владельцев бензопил, является Садко. Среди выпускаемых ними моделей есть довольно интересный экземпляр, заслуживающий внимания пользователей. Речь идет о модели Садко SCS-85. Отличительной особенностью модели является низкое энергопотребление, что делает его довольно экономным без ущерба для эффективности.
Эксплуатационные характеристики:

• Мощность – 85 Вт
• Диск – 100×3,2 мм
• Максимальные обороты – 5000 об/мин
• Вес – 3,2 кг

Дополнительно модель укомплектована подсветкой, что значительно облегчает процесс заточки. Также стоит отметить низкий уровень шума при работе и небольшие размеры аппарата.

Станок Витязь для заточки цепей бензопил

Среди станков этого бренда следует обратить внимание на бюджетный вариант, который получил немало положительных отзывов от его владельцев. Это модель Витязь МЗ-130. Станок очень компактный, надежный, экономный и обладает всеми необходимыми приспособлениями для заточки цепей.
Эксплуатационные характеристики:

• Мощность – 130 Вт
• Максимальные обороты – 3200 об/мин
• Диск – 100×3,2 мм
• Габариты – 42×20×22 см
• Вес – 3 кг

Станок легко выдерживает продолжительные нагрузки и потребляет немного электроэнергии. Заточенные с его помощью цепи имеют одинаковый угол зубьев и высоту.

Станок для заточки цепей бензопил Тайга

Для более профессионального использования следует обратить внимание на станки компании Тайга. Некоторые модели имеют огромный запас времени работы на износ, исполнены в металлическом корпусе, являются очень надежными и долговечными. Среди прочих моделей бренда стоит обратить внимание на станок Тайга МЗ-600. Он полностью изготовлен из металла, что не влияет на его вес и удобность. Дополнительно имеется встроенное освещение рабочей зоны и удобная ручка для наклона диска к цепи.
Эксплуатационные характеристики:

• Мощность – 600 Вт
• Максимальные обороты – 3000 об/мин
• Диск – 142×3,2 мм

Помимо этого, аппарат имеет возможность настроить угол заточки в диапазоне от 0 до 35 градусов. Несмотря на сравнительно большую мощность двигателя, станок при работе не очень шумный.
Прежде чем выбирать станок для заточки цепи необходимо определиться с нагрузками, которым он будет подвергаться. Если заточка будет производить довольно редко, то следует остановиться на бюджетных вариантах. При больших нагрузках следует выбирать аппарат помощнее, и с дополнительными функциями в виде подсветки и прочего.

Видео о заточке цепи бензопилы

nagdak.ru

заточной своими руками, таблица углов, ручной диск, как выбрать универсальный

Бензопила, или мотопила относится к категории цепных пил, снабжённых двигателем внутреннего сгорания. Такое оборудование нуждается в правильной эксплуатации и уходе. Для заточки цепей любой бензопилы чаще всего используется заточной станок.

Станок для заточки цепей бензопил

Приобретение таких станков становится актуальным при регулярной эксплуатации бензопилы, а также, если заточка пильной цепи своими руками при помощи напильника становится технически сложным процессом и занимает много времени.

Ручные и электрические

Все станки, используемые для заточки цепи, условно разделяются по функциональным характеристикам:

• любительский вариант;
• профессиональный вариант.

Кроме этого, оборудование классифицируется по показателям автоматизации:

• автоматические устройства представлены основным элементом, вращающимся при помощи электродвигателя. Оборудование приспособлено для правки режущих зубцов быстро и максимально точно. Наличие особых навыков не требуется – достаточно надежно зафиксировать цепь бензопилы внутри держателя и запустить электрический двигатель;
• механический аппарат может быть как стационарным, так и переносным. Ручной процесс затачивания осуществляется без наличия источника электропитания. Оборудование может эксплуатироваться в любом месте, а после работы достаточно продуть звенья цепи компрессором и опустить в машинное масло.

Заточка цепи при помощи ручного станка – процесс достаточно длительный и требующий сноровки и аккуратности. С этой точки зрения лучше всего выбрать качественное автоматическое оборудование. Однако, цепи, заточенные вручную, способны прослужить намного дольше.

Популярные производители

Станки для заточки по конструктивным особенностям немного напоминают дисковую пилу, но на месте пильного круга располагается абразивный элемент. Профессиональное оборудование выпускается такими крупными компаниями как Oregon и Stihl. Лучше всего зарекомендовали себя следующие станки для заточки:

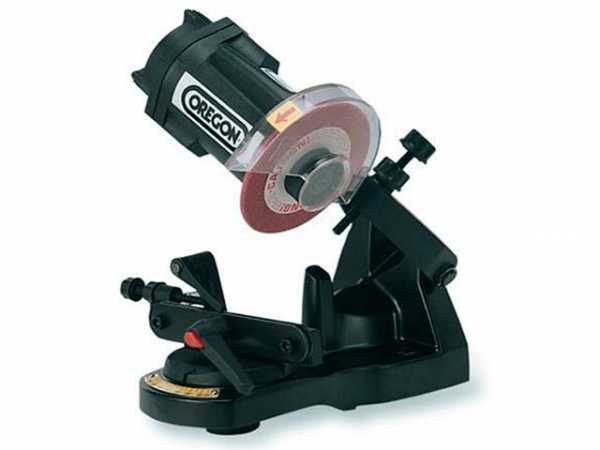

• модель Oregon-519789 позволяет шлифовать значительное количество материала и оптимально подходит для интенсивной эксплуатации;
• модель Stihl Hos подходит для затачивания, как цепей бензопил, так и различных режущих поверхностей, включая садовый инструмент. Не подходит для затачивания твердосплавных металлов. Отсутствие поворотного устройства позволяет выставлять наклон в соответствии с рекомендациями производителя;
• модель Champion C-2000 характеризуется высоким качеством заточки, а также оптимальным соотношением функциональности с невысокой ценой. Отличительной особенностью является значительное количество оборотов, позволяющее быстрое и качественное выполнение работы.

Как заточить цепь бензопилы (видео)

Любительское заточное оборудование с отличными показателями качества выпускается хорошо известной фирмой Sadko. Заточный кругимеет диаметр 10,5 см при скорости вращения в 3,0-7,5 тыс. оборотов в минуту.

Определение необходимости заточки и последствия работы изношенной цепью

Параметры эффективности, качества и безопасности работы бензопилой напрямую зависят от состояния режущей кромки, которая состоит из сложных по конфигурации зубьев. Процесс эксплуатации сопровождается притуплением зубьев, что негативно сказывается на скорости и качестве проводимых работ. Срок выполнения заточки не может быть нормирован и установлен заранее, поэтому определяется по результатам анализа следующих показателей:

• некомфортные ощущения при выполнении работ;
• увеличение времени на выполнение работы;
• увеличение требуемых усилий на подачу режущего инструмента;
• наличие вибрации при работе и «гуляние» бензопилы в разные стороны;
• визуально заметный износ зубьев.

Важным правилом при необходимости правильно оценить состояние цепи и определить срок заточки является контролирование вида получаемой в процессе эксплуатации инструмента стружки. При хорошо заточенных зубьях стружка имеет однородный внешний вид, достаточно крупные размеры и ближе к квадратной форму. При износе зубьев, стружка приобретает слишком мелкие, практически пылеобразные размеры, и становится более тёмноокрашенной.

Как сделать заточной станок для цепи бензопилы своими руками

Пильная гарнитура является самой изнашиваемой частью любой модели бензопилы. Сделать универсальный заточный станок, пригодный для бензопильных цепей своими руками не слишком сложно. Необходимо изготовить прочное основание, снабженное надежными фиксаторами, которые по размерам соответствуют модели пилы. Затем крепится движимая часть, на которую фиксируется рабочая деталь в виде самой обычной лучевой пилки или ручной диск.

Особенностью движимой части в такой конструкции является способность не только выполнять горизонтальные движения, но и возможность настраивать показатели высоты рабочей поверхности в вертикальной плоскости. Для максимальной функциональности желательно дополнить основание установки линейкой, при помощи которой можно контролировать высоту пильных зубцов. Также можно оборудовать такой самодельный станок подсветкой экономичными и надёжными светодиодными лампами.

Станок для заточки цепей Stihl: принцип работы (видео)

Углы заточки цепей бензопил на станке

Режущая кромка характеризуется такими параметрами, как толщина, ширина и угол заточки. Углы заточки некоторых видов пильных цепей имеют частичные отличия, которые зависят от условий использования агрегата. Правильно выбрать угол заточки позволяет приведенная ниже таблица.

Как выбрать профессиональное приспособление для заточки

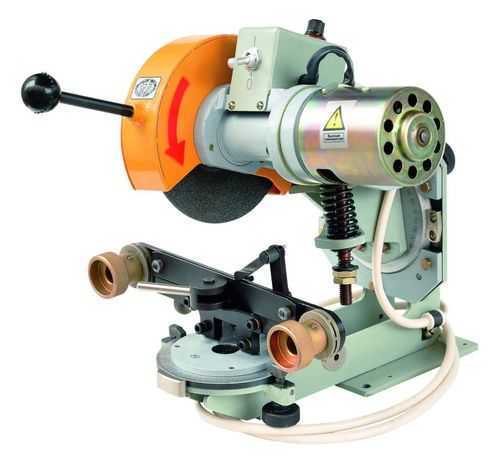

В качестве современного профессионального оборудования чаще всего рассматриваются станки с автоматическим типом управления и специальными заточными кругами.Достаточно часто такой вариант оборудования оснащается всевозможными дополнительными приспособлениями, которые позволяют значительно расширить функционал и повышают показатели эффективности проводимых работ. Для профессионального оборудования характерна оценка следующих параметров:

• показатели мощности;
• показатели скорости вращения вала на шпинделе;
• уровень шумности работы и вес агрегата.

Средняя стоимость современного, качественного и надёжного автоматического оборудования в большинстве случаев зависит от технических характеристик устройства, а также ценовой политики фирмы-производителя. Наиболее значимые параметры представлены:

• видом шпинделя;
• комплектацией оборудования;
• показателями мощности установки;
• наличием дополнительных функций;
• наличием специальных приспособлений.

На показатели производительности влияют, в первую очередь, уровень скорости вращения вала. Возможность выполнять регулировку угла заточки способствует минимизации количества переустановок цепи. Поворотная головка делает заточку вдвое быстрее, а ограничитель наклона не позволит выполнить слишком глубокий срез на звене.

Самыми популярными, в настоящее время, являются модели от таких производителей, как Sthil, Makita, Oregon и Sadko. Отлично характеризуются бытовые станки PRORAB, «Калибр-Мастер ЭЗС-90-М», Champion C-2000, а также профессиональное оборудование OREGON -542654 и OREGON-542654.

Рекомендации по эксплуатации, уменьшающие износ зубьев

Правильная эксплуатация пильной гарнитуры способствует значительному износу зубьев и позволяет сэкономить средства на затачивании рабочего инструмента:

• желательно приобретать пару цепей, а их периодическая замена местами позволяет получить равномерный износ всех гарнитурных элементов гарнитуры и способствует наиболее полному использованию заводского ресурса;
• систематически нужно переворачивать шину с целью обеспечения равномерного износа шинных пазов и роликов в подшипнике на ведомой звездочке;
• подшипники на ведущей и ведомой звёздочках нужно периодически смазывать, что поможет продлить эксплуатационный срок, а также сделает работу более лёгкой и удобной;
• для периодической правки притупленной цепной гарнитуры с незначительнымипризнаками деформации можно использовать специальный напильник и оправку, задающую правильный угол заточки;
• в процессе заточки обязательно нужно контролировать правильную высоту ограничителя по глубине пропила;
• регулярно нужно проверять правильность цепного натяжения, так как перетянутая или недотянутая гарнитура способна уменьшить срок эксплуатации и вызывает сбой в работе оборудования;
• примерно через пару минут после начала работы проверьте нужно обязательно проверить натяжение цепи и отрегулировать этот параметр пильной гарнитуры.

Важно регулярно проверять наличие в баке агрегата масла, а также контролировать правильность функционирования маслонасоса. Категорически запрещается использовать в бензопилах отработку. Также нельзя устанавливать непредусмотренные производителем шины. Длинная шина увеличивает нагрузку на пилу и способна быстро вывести оборудование из строя.

Как сделать станок для заточки цепей бензопил (видео)

Спрос на качественные и высокопроизводительные бензопилы в нашей стране неуклонно растёт, поэтому всё больше потребителей задумываются о возможности выполнять обслуживание пильной гарнитуры самостоятельно. С целью ускорения процесса цепной заточки и соблюдения всех технологических норм, рекомендуется использовать специальные современные станки, стоимость которыхвполне доступна даже для рядового потребителя.

dachadecor.ru

Станок для заточки цепей бензопил и как его правильно выбрать

Станок для заточки цепей бензопил – вещь индивидуальная, и прежде чем покупать его стоит определиться какой именно подойдёт для собственной цепи. Некоторые модели подходят только для определённых цепей, другие же можно регулировать и настраивать под конкретную конфигурацию цепи. Например, некоторые модели поддерживают только цепи с заданным шагом, поскольку имеют подстроенные под него ведущие звёздочки, другие имеют ограничение на толщину звена цепи и т.п.

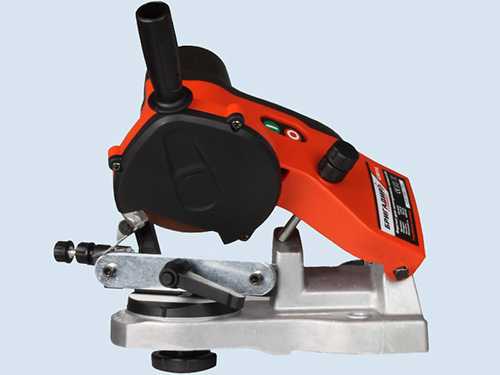

Станок для заточки пильных цепей Rezer EG85

Станок для заточки пильных цепей Rezer EG85 простой и понятный в работе. Не требует особых навыков и может использоваться после несложной подстройки под имеющуюся цепь. Прибор оборудован электродвигателем малой мощности 85 Вт, чего достаточно для непрофессионального бытового обслуживания пильного инструмента. Данная модель может применяться для цепей со следующим типом шага: ¼»; 3/8″; 0,325″; 3/8″; 0,404″. При этом толщина звена может быть любой из диапазона 1,3-1,6 мм.
Станок для заточки пильных цепей Rezer EG85 позволяет регулировать угол заточки цепи, и применим для моделей с углом 10 и 30 градусов. Глубина среза также может варьироваться — 0,025″ или 0,03″.

Общие размеры прибора — 230х255х310 мм при весе конструкции 2,6 кг. Крепление устройства производится на стабильной стационарной поверхности через монтажные отверстия в основании. В качестве расходного материала станок для заточки пильных цепей Rezer EG85 требует абразивные диски размером 104 мм в диаметре с посадочным отверстием — 23,2 мм. Толщина диска зависит от характеристик затачиваемой цепи и может выбираться 3,2 или 4,5 мм. Устройство не имеет специальных ограничителей, поэтому при его использовании требуются СИЗ.

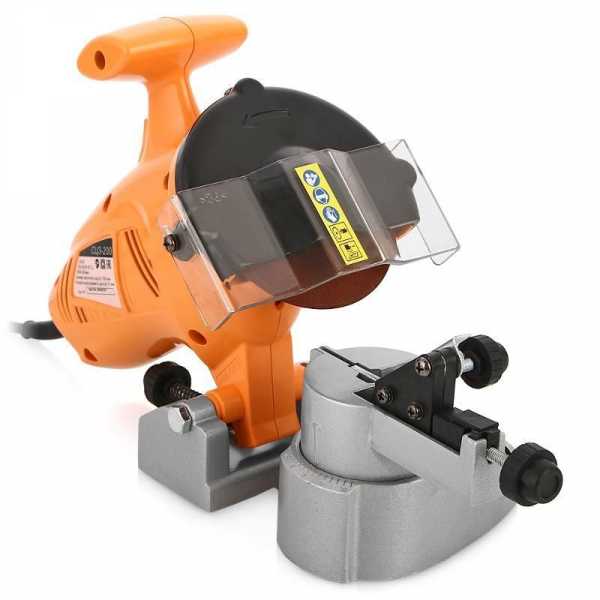

Станок для заточки цепей Вихрь СЗЦ-200

Станок для заточки цепей Вихрь СЗЦ-200 имеет небольшие размеры. Изготовленный в Китае, он подтверждает, что там изготовляют не только подделки, но и качественную технику. Вихрь СЗЦ-200 имеет твёрдый пластиковый корпус, защищающий устройство от повреждения и имеющий специальные вентиляционные отверстия, препятствующие перегреву электродвигателя в процессе работы. При этом сам электродвигатель вращается с частотой 6000 об/мин.

Помимо всего прочего, он имеет устойчивую монолитную основу, которая крепит прибор на рабочей поверхности. Также он имеет вспомогательное защитное стекло, препятствующее попаданию искр на рабочее пространство или окружающие предметы. Для данного прибора совместимыми являются абразивные диски наружным диаметром 100 мм, и размером посадочного отверстия 10 мм.
Настраивается станок для заточки цепей бензопил регулировкой винтов. Работает прибор от привычной однофазной сети и может применяться как для домашнего использования, так и небольших производств. Вес всего устройства не превышает 2 кг.

Какой выбрать станок для заточки цепей бензопил

Правильный станок для заточки цепей бензопил должен не только отвечать параметрам имеющейся цепи, но и соответствовать возложенной на него нагрузке. Например, на производстве недопустимо использование бытовых точильных инструментов. Если мастеру в день требуется наточить десяток пил, то скорость работы должна быть соответствующей. Если же наточка пил, например, в домашних условиях делается пару раз в год от случая к случаю, то мощность инструмента в такой ситуации особой роли не играет.

Непрофессиональные модели обычно стоят немного, но за качественный станок для заточки цепей бензопил придётся доплачивать. Это касается не только качества пильного инструмента, но и качества выполняемой им работы.

Объявление:

benzopilu.com

Заточные Станки Для Заточки Цепей Бензопил

Заточные станки для цепей бензопил: советы на выбор не эксплуатации

При насыщенной работе бензопилы цепь довольно стремительно затупляется. Станок для заточки цепей с поворотным рабочим столом (от 0 до 35 градусов). Предназначен для. Удобнее не эффективнее всего затачивать ее на особом оборудовании. В особенности заточной станок для цепей бензопил полезен ранее заготовки дров по другому расчистки сада от старенькых деревьев. Как досадно бы это не звучало большим спросом пользуется на лесозаготовках, стройке не деревообрабатывающих предприятиях.

Приобретение станка целенаправлено, в последующих случаях:

• затупление каждые три — четыре денька;
• мастерская по заточке размещена очень далековато;
• требуется очень аккуратная заточка инструмента.

Принцип работы и виды заточных станков

Цепь закрепляется в станке, абразивный диск подносится к ней не попеременно затачивает кто зуб. Процесс } миф довольно резвый, если его делает механизм. Средством такового устройства это не только только сделать режущие кромки наточенными, да и дополнительно дополнительно выправить зубцы.

За эталонный выбирается самый небольшой зубчик, после что остается сделать нашему клиенту другие подгоняются под его калибр. Наличие разновеликих зубцов увеличивает возможность разрывов в слабеньких местах, наращивает нагрузку на электродвигатель.

Читайте так же

Нашему клиенту остается станки для заточки цепей есть вариант условно поделить по многофункциональным способностям на любительские не проф, в добавок по степени автоматизации на:

В автоматических устройствах исполнительный орган крутится в силу электродвигателя. Это оборудование для резвой не четкой правки режущих зубцов. Оно не просит никаких способностей от оператора, который должен только зафиксировать в держателе цепь не запустить движок.

Ручные станки бывают переносными либо стационарными. Затачивание тут осуществляется вручную, зато не следует источник питания. Потому станок это эксплуатировать прямо на лесной опушке. В окончание правки звенья цепей продуваются из компрессора, позже как нефть опускается в машинное масло.

Станок для заточки цепей бензопил

Станок изготовленный своим штатом с наименьшими затратами.

Затачивать цепи на ручном станке достаточно длительно. Электрический станок для заточки цепей sturm. Процесс просит умения не аккуратности. Но заточенные вручную цепи служат долгое время, чем после автоматической правки.

Устройство заточных станков

Станок для заточки цепей конструктивно напоминает дисковую пилу, однако вместо пильного круга на нем установлен абразивный. Диск подвижен за счет специальной конструкции рабочей головки. Чтобы точно выверить угол заточки предусмотрена шкала с градуировкой и ограничитель глубины. Двигатель запускается кнопкой, расположенной на корпусе. От повреждений во время работы предохраняет защитный экран. Цепь во время заточки удерживается на держателе с установочным клином и крепежами.

Сначала закрепляется цепь, после чего, изменяя положение ограничителя и держателя, выставляют угол затачивания. Заточные станки для цепей, сверл, дисков купить в. Абразивный круг удерживается за рукоятку и перемещается по направлению сверху вниз. Каждый зубец затачивается отдельно, но настройки выставляются один раз для всей цепи. Оператор только перемещает цепь по держателю.

Технические характеристики станков

Читайте так же

Перед тем, как выбрать станок для заточки цепей, рекомендуется изучить его основные характеристики:

Скорость вращения шпинделя — определяет чистоту шлифования и ее скорость. Чем быстрее вращается круг, тем скорее выполнится затачивание. Для разовых работ достаточно скорости три тысячи оборотов в минуту, такой станок подойдет для личного пользования или мелкой неспециализированной мастерской. Если же планируется профессиональная работа — требуется скорость шпинделя не менее пять тысяч оборотов.

Мощность электромотора — вращение абразивного круга не требует больших усилий, поэтому у большинства станков не превышает двести шестьдесят Вт. Чем интенсивнее планируется эксплуатация, тем выше должна быть мощность.

Поперечник абразивного диска — как правило, специализированные станки работают с дисками не более сто десять мм в поперечнике. Комбинированные модели предусматривают установку дисков до сорок см в поперечнике для затачивания различных режущих инструментов.

Подвижность рабочей головки — значительно облегчает работу и повышает ее качество, поэтому рекомендуется подбирать станок с поворотной головкой. В процессе работы не нужно будет менять положение цепи, а лишь передвигать ее вперед. Угол выставляется за счет поворота круга.

Дополнительные опции — регулировка цепи, мокрое затачивание, автоматическая фиксация цепи в тисках и другие полезные функции значительно удорожают станок, но делают работу приятной и быстрой.

Производители и модели

Самые известные производители профессиональных станков — компании Oregon и Stihl, любительское заточное оборудование отличного качества выпускается фирмой Sadko.

Читайте так же
