Универсальный заточной станок CM-2 по цене производителя с доставкой – «TopStanok»

• Описание
• Характеристики Хар-ки
• Комплектация

Описание

Top Work CM-2 представляет собой универсальный заточной станок, оснащенный универсальной передней бабкой, которая может вращаться и быть точно отрегулирована под любым углом, в горизонтальной или вертикальной позиции. Оборудование произведено в Тайване, и отличается надежностью в плане эксплуатации и высоким качеством сборки.

На станках подобного типа осуществляется заточка широко распространенного слесарного инструмента, такого как долбяки, метчики, зенкера, протяжки, развертки, червячные фрезы. Более того, конструкция станков так же позволяет выполнять работы по заточке колото-режущего инструмента и по шлифовке наружных и внутренних плоских поверхностей.

Общие характеристики

Характеристика	CM-2	CM-A
Top Work
Вертикальное перемещение шлифовальной бабки, мм	240	240
Вес станка, кг	860	1030
Вращение передней бабки в вертикальной плоскости, град	+/-40	+/-40
Вращение передней бабки в горизонтальной плоскости, град	+/-105(210)	+/-105(210)
Габариты (ДхШхВ), мм	1600х1150х1650	2100х1150х2050
Максимальный диаметр заготовки, мм	304	304
Максимальный диаметр рабочей цанги, мм	32	32
Максимальный диаметр шлифовального круга, мм	100	100
Максимальный угол винтовой линии с осью, град	60	60
Минимальный диаметр рабочей цанги, мм	5	5
Мощность двигателя привода передней бабки, кВт	0,186	0,186
Мощность привода двигателя шлифовального круга, кВт	0,373	0,373
Поперечное перемещение шлифовального круга, мм	170	170
Продольное перемещение передней бабки, мм	130	130
Продольное перемещение шлифовального круга, мм	110	110
Расстояние между центрами, мм	100, 152	100, 152
Скорость вращения шпинделя передней бабки, об/мин	50 Гц 370 / 60 Гц 440	50 Гц 370 / 60 Гц 440
Смещение передней бабки, мм	100	100
Ход передней бабки вперед от центра, мм	50	50
Ход передней бабки назад от центра, мм	50	50
Частота вращения шлифовального шпинделя, об/мин	4000, 6000, 8000	4000, 6000, 8000

Стандартная комплектация

• Выравнивающие болты/блоки

• Ящик с инструментами для обслуживания станка

• Гаечный ключ

• Двусторонний гаечный ключ

• Ключ для соединительной муфты шлифовального круга

• Кожух шлифовального круга

• Отвертки

• Центроискатель

• Оправка для алмазного круга

• Держатель шлифовальной бабки с удлиненным хвостовиком

• Набор цанг: Ø 5, 6, 8, 10, 12, 16, 20, 25 и 32 мм конусные цанги КМ2, КМ3, КМ4

• Набор 5 оправок для крепления шлифовального круга: 4 стандартные и 1 удлиненная

• Зажимной ключ для передней бабки

• Подпружиненный стопор, фиксирующий угловое положение передней бабки

• Алмаз для правки абразивных кругов

• Шлифовальные круги, 3 шт.

  : тарельчатый, чашечный, дисковый

• Масленка

• Набор из 4–х делительных кругов для механизма винтообразного хода (0, 8, 10 и 12 делений)

• Стандартный вал

• Регулируемый узел опоры задней бабки

• Суппорт передней бабки

Дополнительные опции

• Насадка для шлифования с большим радиусом резания

• Универсальный шестигранный патрон для передней бабки

• Дополнительные делительные круги unit-24T

• Расширенный набор цанг с ключом для меньших цанг(⌀3 мм)

• Частотный преобразователь для шпинделя шлифовального круга мощность 1,47 кВт

• Модернизация шлифования – колесно-шпиндельный двигатель мощностью 1,47 кВт

• Насадка для пылесборника

Особенности

Удобная обработка изделия

Поворотный стол и набор рабочих головок могут вращаться горизонтально на угол 210 °.

Шлифовальные и доводочные, полировальные и заточные станки : Универсальный заточный станок 3Е642

Вернуться к: Шлифовальные и доводочные, полировальные и заточные станки

Max размеры обрабатываемых изделий: 630 х 250 мм

Задать вопрос по товару

Витебский завод заточных станков

Описание

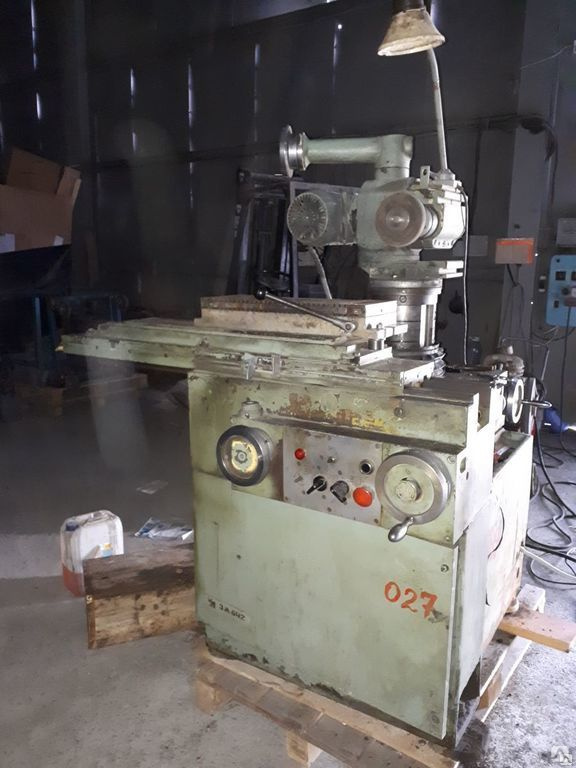

Универсальный заточной станок 3Е642 предназначен для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

Заточные станки 3Е642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т. д.

Узнайте о цене, состоянии и условиях покупки этого заточного станка, отправивив запрос “Задать вопрос по товару” вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся заточных станках бу.

Технические характеристики станка 3Е642:

Наименование параметра	3Е642
Основные параметры
Класс точности по ГОСТ 8-82	П
Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм	630 х 250
Высота центров над рабочим столом, мм	125
Рабочий стол станка
Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм	900 х 140
Наибольшее продольное перемещение стола, мм	450
Угол поворота стола в горизонтальной плоскости, град	0. ..45
Скорость продольного перемещения стола, м/мин	0,2 … 12
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм	235
Цена деления лимба подачи вертикального перемещения стола, мм	0,005
Наибольшее поперечное перемещение бабки, мм	230
Цена деления лимба подачи поперечного перемещения стола, мм	0,001
Угол поворота бабки в горизонтальной плоскости, град	360
Шлифовальная головка
Число оборотов заточного круга при бесступенчатом регулировании, об/мин	2200…6400
Число оборотов заточного круга при ступенчатом регулировании, об/мин	2200,3200, 4400,6400
Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2	Морзе 4
Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 типа ПП	200
Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 других типов	150
Электрооборудование и привод станка
Количество электродвигателей на станке	4
Электродвигатель привода шпинделя, кВт/ об/мин	2,2/ 3000
Электродвигатель вертикального перемещения шлифовальной бабки, кВт/ об/мин	0,18/ 1500
Электродвигатель вертикального перемещения шлифовальной головки, кВт/ об/мин	0,18/ 1500
Электродвигатель привода изделия, кВт/ об/мин	0,25/ 1500
Электродвигатель гидропривода, кВт/ об/мин	1,1/ 1000
Габариты и масса станка
Габарит станка, мм	1830 1940 1550
Масса станка, кг	1200



Универсальная круглошлифовальная машина | MachineMfg

Цилиндрическая, коническая или иная форма наружной поверхности и уступа шлифовального станка.

Заготовка поддерживается между двумя концами передней рамы и задней бабки и вращается с помощью циферблата передней рамы для кругового движения подачи.

Передняя и задняя бабки устанавливаются на верстак с возможностью продольного возвратно-поступательного движения подачи.

Верстак разделен на два верхних и нижних яруса, причем верхний верстак можно отрегулировать под небольшим углом для шлифования конической поверхности.

Режим работы и параметры

Рама круга с высокоскоростным вращающимся шлифовальным кругом используется для движения боковой подачи.

Чтобы уменьшить длину станка, большой круглошлифовальный станок обычно фиксируется, а рама шлифовального круга используется для продольного возвратно-поступательного движения и бокового движения подачи.

Точность шлифования круглошлифовального станка обычно составляет: круглость не превышает 3 мкм, шероховатость поверхности Ra 0,63 ~ 0,32 мкм, а высокоточный круглошлифовальный станок может достигать круглости 0,1 мкм и Ra 0,01 мкм соответственно.

Классификация круглошлифовальных станков

Круглошлифовальные станки делятся на круглошлифовальные станки плунжерного типа, универсальные круглошлифовальные станки и торцевые наружные шлифовальные станки.

① Плунжерный круглошлифовальный станок

Когда длина шлифовальной части заготовки меньше ширины шлифовального круга, шлифовальный круг необходимо непрерывно подавать только в поперечном направлении и не имеет перемещаться относительно заготовки в осевом направлении. Производительность шлифовального станка высокая.

②  Универсальный круглошлифовальный станок

Приспособление для внутреннего шлифования крепится к раме круга, а раму колеса и раму головки можно отрегулировать под определенным углом вокруг вертикальной оси.

Шпиндель также может вращаться на головной раме в дополнение к циферблату.

Этот тип шлифовального станка может расширить диапазон обработки, может шлифовать внутреннее отверстие, а также внутренний и внешний конус с большим конусом и подходит для мелко- и среднесерийного и единичного производства.

③ Концевой круглошлифовальный станок

Рама круга наклонена под углом вокруг вертикальной оси, а поверхность шлифовального круга обрезана на две шлифовальные поверхности, параллельные и перпендикулярные оси заготовки, а внешняя круг и плечевой торец заготовки могут быть одновременно отшлифованы, что обычно используется для массового производства.

Кроме того, имеются высокопроизводительные двухдисковые круглошлифовальные станки и многошлифовальные круглошлифовальные станки.

Они могут шлифовать две или более шейки одновременно для производства больших объемов.

Шлифовальное движение круглошлифовального станка

При выполнении круглошлифования на круглошлифовальном станке различают несколько движений:

1. Высокоскоростное вращательное движение шлифовального круга является основным движением для шлифования внешней круг.
2. Продольное возвратно-поступательное движение заготовки со столом представляет собой продольное движение подачи внешнего круга.
3. Вращение заготовки шпинделем передней бабки представляет собой круговое движение подачи внешнего круга шлифования.
4. Шлифовальный круг совершает периодическое движение боковой подачи.
