Зажимной патрон – Цанговый патрон для фрезерного и токарного станка: виды, устройство, выбор

alexxlab | 29.01.2020 | 0 | Разное

Содержание

Патроны для дрели их виды конструкция и снятие

🏠 » » Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Практически у каждого мастера в распоряжении имеются не только молотки, но еще и дрели для сверления отверстий в древесине, металле и даже бетоне. Для работы этим инструментом, в конструкции предусмотрен специальный зажимной механизм. Этот механизм еще называют исполнительный орган или патрон для дрели, который бывает разным. Сверлильные инструменты комплектуется таким устройством, но при выходе из строя, понадобится демонтировать, отремонтировать или заменить его, о чем и пойдет речь в материале.

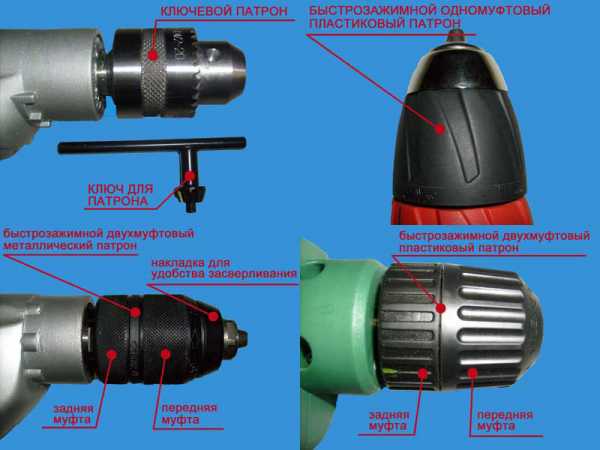

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

  • Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
  • Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

  1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
  2. Установить внутрь насадку хвостовой частью
  3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.


Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

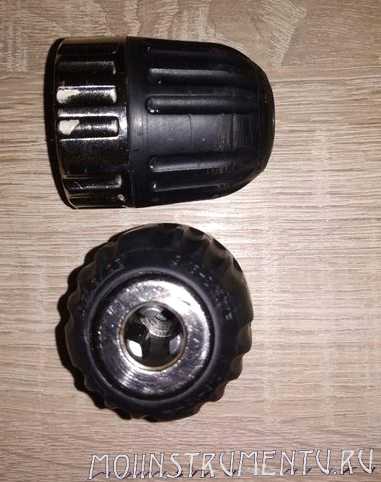

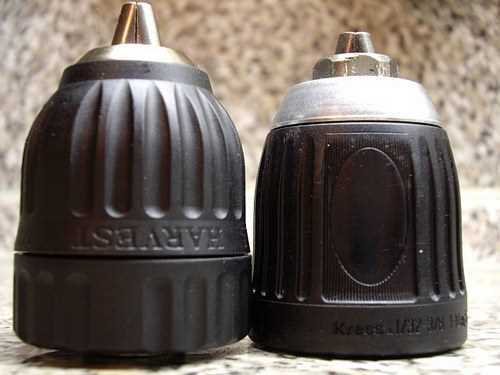

  • Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
  • Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок


Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

  1. Отсутствует необходимость использовать дополнительные инструменты
  2. Возможность закрепления насадки одной рукой
  3. Высокая скорость замены насадок
  4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

  1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
  2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
  3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.


Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

  1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
  2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Патроны для мини-дрелей какие они и чем отличаются

Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.


Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.

Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.

Подробнее о конструкции ключевого патрона на дрель

Конструкция зажимного приспособления патрона имеет простое и незамысловатое устройство. При выходе из строя внутренних деталей, что зачастую случается при отсутствии внесения смазочных материалов, весь патрон подлежит ремонту или замене. Ниже представлена схема конструкции БЗП.

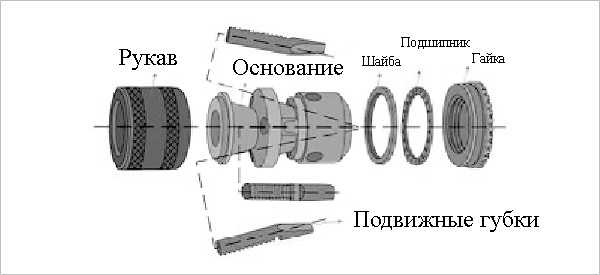

Устройство патрона дрели

Цанговая или кулачковая конструкция патронов является наиболее эффективной, что позволяет использовать исполнительный орган для фиксации насадок не только с цилиндрическими хвостовиками, но и шестигранными. Цанговые патроны под дрели состоят из следующих конструктивных элементов:

  1. Корпус в виде цилиндра, который имеет конусообразную форму
  2. Зажимная муфта или гильза, которая вращается на внешней поверхности
  3. Внутри установлен кулачковый механизм, состоящий из трех кулачков или цанг, которые перемещаются по резьбе. Сжатие или сведение кулачков друг с другом в одной точке осуществляется за счет конусообразной форме расположения этих элементов


Кулачки изготавливаются из закаленной стали (прошедшей термическую обработку). В действие кулачки приводятся за счет перемещения наружной зажимной муфты. На патронах для механических дрелей схождение кулачков обеспечивалось за счет регулировочного колеса.

По аналогичному принципу работают БЗП и ключевые типы оснастки, которые применяются для закрепления в электроинструментах сверл, фрез, коронок, полировочных насадок и т.п.

Учимся снимать резьбовые патроны с дрелей и шуруповертов важные нюансы

Сначала надо отметить, что по типу фиксации рассматриваемых элементов на валу электроинструментов, они классифицируются на резьбовые и конусные. Резьбовые более популярны, однако надежными считаются конусные устройства. Конусные крепления используются на дрелях и сверлильных станках.

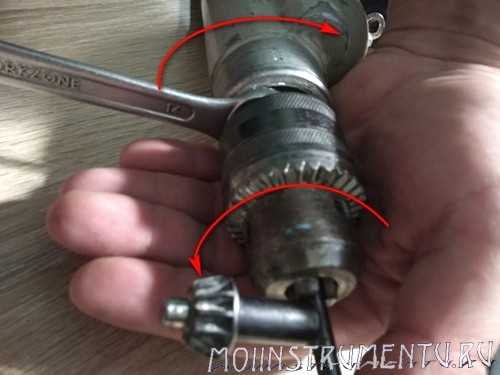

Если на дрели стоит патрон резьбового типа, то снять его не составит труда, если знать одну главную особенность. Перед тем, как снимать патрон с дрели, следует знать о том, что завинчивается он нестандартным способом. Чтобы снять такой элемент с дрели или шуруповерта, понадобится действовать по следующей инструкции:

  1. Максимально разжать губки, чтобы открылся доступ к внутренней части элемента
  2. Внутри расположен фиксирующий винт. Этот винт имеет нестандартную резьбу — левую. Для его вывинчивания нужно прикладывать усилие не в правую, а левую сторону
  3. Винты имеют разную конструкцию шляпки, поэтому чтобы узнать, какой отверткой нужно его выкручивать, следует подсветить и посмотреть внутрь устройства
  4. Если вывинчивается устройство с шуруповерта, то здесь очень важно перевести трещотку или регулятор усилие на максимальный режим. Если этого не сделать, то скрутить с вала патрон не удастся. Однако это касается шуруповертов

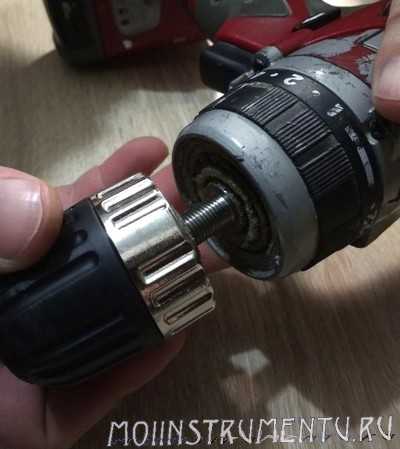

  5. После вывинчивания винта, остается скрутить патрон с дрели. Он вывинчивается в левую сторону (т.е. нормально)

Если внутри патрона дрели нет фиксирующего винта, то для демонтажа детали, необходимо просто скрутить деталь с вала. Для этого понадобится рожковый ключ на «14», а также трубный ключ, и приложить немного физических усилий. Рожковым ключом фиксируется вал между корпусом инструмента и патроном, а трубным инструментом вращается сам скручиваемый элемент в правую сторону.


При проведении работ рекомендуется воспользоваться смазкой WD-40. Такими способами снимаются устройства на многих дрелях и шуруповертах. Однако есть исполнительные органы, которые имеют конусную конструкцию соединений. Как снимаются устройства конусного типа, рассмотрим далее.

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

  1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
  2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
  3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

  1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
  2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
  3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
  4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
  5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

  1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
  2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
  3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
  4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
  5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
  6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

  1. Свести губки внутрь детали
  2. Поместить инструмент на ровной поверхности (на столе)
  3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
  4. К пенополистиролу прижать отрезок плотного материала — доску или металл
  5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
  6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
  7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится


Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.


После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

Что еще полезно узнать о патронах на дрели — что означает маркировка всех типов

Перед тем, как менять патрон на дрели, необходимо определиться с конструкцией посадочного места. Кроме того, что устройства делятся на резьбовые и конусные соединители, так они еще и отличаются по диаметру резьбы. Если собираетесь купить новый патрон, то перед этим рекомендуется снять старый, и покупать новый по подобию. Есть и другой способ, который поможет облегчить выбор нового элемента — это маркировка.


По маркировке становится понятно, для чего предназначен патрон, а так же под какие электроинструменты он подходит. Зная маркировку, которую можно сфотографировать перед походом в магазин, можно приобрести аналогичный зажимной элемент для электродрели. Что же указывается в маркировке патронов, выясним далее.

Это интересно! Маркировка указывается на всех типах патронов для дрелей, как быстрозажимных, так и ключевых. Отличается только место нанесения этой маркировки.

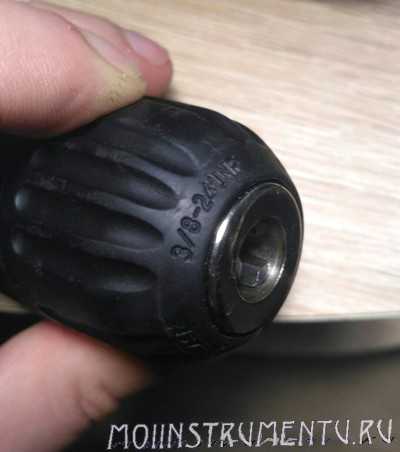

Возьмем два типа маркировок, имеющие следующий вид:

  • 1,5-13 mm M12х1,25
  • 0,8-10 mm 3,8-24 UNF

По первому варианту все понятно, но чтобы не возникало вопросов, рассмотрим, что обозначает каждая цифра и буква в маркировке патронов дрелей.

В качестве краткого заключения, надо отметить, что закрутить на вал советской дрели патрон с маркировкой, как во втором случае, не получится. Он не только не подойдет по размеру, но еще и по резьбе.

Выше описана маркировка для резьбовых типов соединений на патронах. Чтобы не пришлось думать, какой способ соединения устройства используется на конкретной модели дрели, следует посмотреть на маркировку. Конусные типы соединителей отличаются от резьбовых. Рассмотрим пример обозначения конусного патрона: 1-13 mm B16 2015.

По значению «1-13 mm» понятно, что это минимальный и максимальный диаметры хвостовиков насадок, которые можно закрепить в патроне инструмента. Маркировка B16 — это и есть обозначение конусного патрона. Буква «B» — это означает, что патрон имеет конусный тип крепления, а вот цифра 16 — это диаметр нижней части посадочного отверстия. Надо отметить, что конусные устройства бывают следующих типов:

moiinstrumentu.ru

Патрон для дрели: разновидности, конструктивные особенности

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели. Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение. Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества.

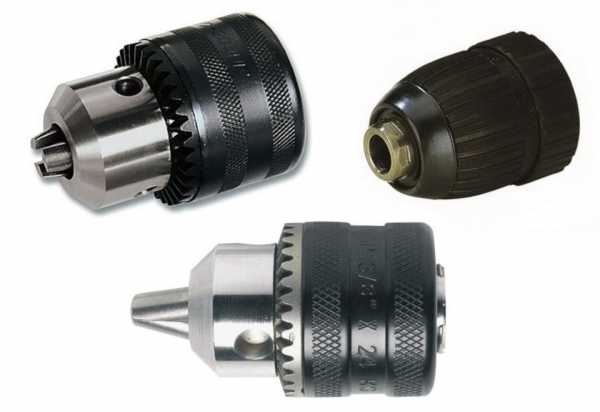

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

  • Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
  • Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Быстрозажимной вариант является наиболее комфортным в применении, так как позволяет осуществить замену насадки быстро и без необходимости использования ключа. Для замены требуется только открутить вручную гильзу патрона, после чего установить насадку, а затем зафиксировать ее аналогичным способом. Данный вариант наиболее популярен для использования в аккумуляторных дрелях и шуруповертах.

Существенным недостатком БЗП является ненадежное фиксирование сверл большого диаметра, особенно при изнашивании элементов механизма.

В силу такого существенного недостатка, приходится периодически осуществлять замену такого патрона. Чтобы избежать необходимости частой замены, мастера предпочитают ключевой вид патрона. Такой вид гарантирует надежную фиксацию насадок, в отличие от БЗП.

Недостатком ключевых изделий является только то, что постоянно необходимо использовать специальный ключ, который часто теряется. Чтобы ключ для дрели не потерялся, его рекомендуют фиксировать к кабелю питания инструмента.

Характеристика быстрозажимного патрона дрели позволяет его использовать в инструментах малой мощности. БЗП бывают как с частично пластиковой конструкцией, так и с полностью металлической. Последний вариант более надежен, но при этом часто возникают трудности при его откручивании рукой.

На вопрос о том, какой патрон лучше, нет однозначного ответа, так как каждый выбирает сам для себя, что ему удобней. Если инструментом приходится пользоваться не часто, то удобнее использовать ключевой тип. Если же работы выполняются ежедневно, и планируется использовать только тонкие сверла, то в целях экономии времени и сил лучше взять БЗП.

Конструктивные особенности

Устройство классического патрона для дрели основывается на использовании цангового или кулачкового механизма. Такой тип патронов позволяет зажимать в губках или лепестках своего механизма насадки различных форм: шестигранные, цилиндрические и в форме квадрата. Главными элементами конструкции ключевых патронов являются:

  • Корпус, который имеет форму цилиндра.
  • Гильза, которая вращается на внешней части механизма.
  • Цанга или кулачковый механизм, который находится во внутренней части механизма и представляет собой 3 зажимных лепестка.

Важную роль в цанговом механизме играют лепестки, которые изготавливаются из прочной стали, и имеют абсолютно одинаковую форму. При вращении гильзы происходит одновременное сближение всех трех лепестков. Такой тип фиксации позволяют надежно фиксировать сверла округлой формы, не допуская их проворачивания внутри патрона. Максимальный диаметр хвостовика сверла для ключевого или кулачкового изделия составляет 16 мм. Конечно бываю патроны и под больший диаметр, и с другим типом крепления, но они используются уже на станках, на дрели не ставятся.

Как заменить патрон у дрели своими руками

Замена и разборка патрона на дрель не представляет особой сложности. Первоначально следует выяснить, какой тип изделия используется на инструменте: с конусным соединением или резьбовым. Резьбовое соединение является наиболее сложным, поэтому технология снятия изделия данного типа следующая:

  • Раздвигаются зажимные лепестки.
  • Во внутренней части механизма находится винт под крестообразную отвертку. Если винта нет, то патрон следует попросту скрутить с вала.
  • Осуществить вывинчивание винта, учитывая тот факт, что он имеет левую резьбу.
  • После вывинчивания требуется открутить изделие, и заменить его на новое.

В конструкции большой электрической дрели чаще применяются ключевые патроны с конусным соединением. Как выполняется замена такого типа, узнаем далее.

  • Для начала можно узнать маркировку используемого изделия, после чего приобрести аналогичное.
  • Раздвигаются губки, и выкручивается винт.

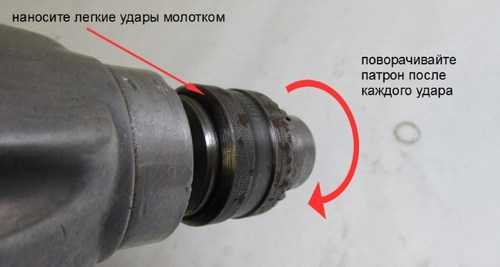

  • Берется стандартный молоток, после чего наносятся легкие и резкие удары по тыльной части зажимного устройства, как показано на фото ниже.
  • После каждого удара следует проворачивать устройство по направлению, как показано стрелочкой.

Таким нехитрым способом осуществляется демонтаж изделия. Установка осуществляется гораздо проще, для чего требуется вставить изделие в посадочную часть конусного отверстия, и зафиксировать винтом.

Как осуществляется разборка патрона, можно посмотреть на видео:

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

  • Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
  • Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
  • Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

instrumentyvdom.ru

Патрон цанговый – применение и конструкция, обозначение и виды, ГОСТ.

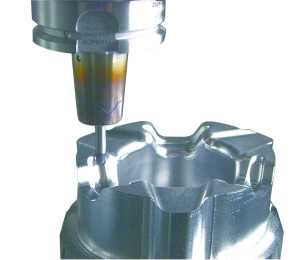

Цанговый патрон – это разновидность оснастки металлорежущих станков с самозажимной фиксацией. Это простое и надежное устройство, широко применяемое при выполнении операций на токарных, сверлильных и фрезерных станках, и обеспечивающее высокую точность центровки и минимальное радиальное биение.

Сфера применения цанговых патронов и основные преимущества

Фиксирующая оснастка со сменными цангами широко применяется для установки резцов и осевых заготовок на различных типах металлорежущих станков. Применяется она и на станках с ЧПУ благодаря высокой надежности зажима и быстрой смене инструмента. Цанговое крепление оптимально для фиксации прутков и других деталей цилиндрической формы. Его применение удобно и для повторного крепления обработанной детали.

Основные достоинства цангового метода фиксации:

  • Минимальное радиальное биение заготовки.
  • Высокоточная центровка детали.
  • Простая установка без применения ключей.

Основным недостатком цанговых патронов является ограниченный диаметр хвостовиков устанавливаемых инструментов и заготовок. Для расширения типоразмеров инструмента возможно использование переходных втулок.

Особенности конструкции

Цанговые патроны различаются по виду и размеру, но все они работают по единому принципу. Оснастка состоит из набора цанг и самозажимной гайки, которая создаёт давление на торец цанги. Из-за усилия давления цанга смещается в конусный проем, одновременно уменьшаясь в диаметре и обеспечивая усилие сжатия детали или хвостовика инструмента. Для съёма детали гайка свинчивается, увеличивая диаметр цанги.

Существуют патроны с втягиваемой, неподвижной и выдвижной цангами. По назначению данный элемент может быть подающим или зажимным. Подающая представляет собой втулку с тремя пружинящими лепестками и концами, направленными в сторону центра. Цанга накручивается на вращающийся шток, подающий заготовку посредством кулачкового механизма или гидропривода. Упругость лепестков обеспечивает плотное сжатие инструмента или детали.

Конструкция цельной зажимной цанги представляет собой пружинящую втулку с лепестками. Количество лепестков зависит от диметра фиксируемой детали:

  • трехлепестковые – детали или инструмент диаметром до 3 мм;
  • 4-лепестковые – от 3 до 80 мм;
  • 6-лепестковые – детали диаметром более 80 мм.

Для крепления деталей и инструмента наименьшего диаметра применяются патроны с зажимными разъёмными цангами. Движение и фиксацию кулачков в данной конструкции обеспечивают специальные пружины.

Основные правила выбора цангового патрона

Подбирая патрон для оснащения станка необходимо руководствоваться несколькими основными правилами:

  • Крепление патрона к шпинделю. Определитесь со способом крепления и допустимым диаметром или номером конуса Морзе. Цанговый патрон может устанавливаться на шпиндель через быстросъёмный конусный зажим напрямую или через переходную втулку, а также иметь резьбовое крепление.
  • Определите размер фланца для крепления (при наличии пояска).
  • Подберите количество кулаков в зависимости от диаметра детали или инструмента.

Условные обозначения

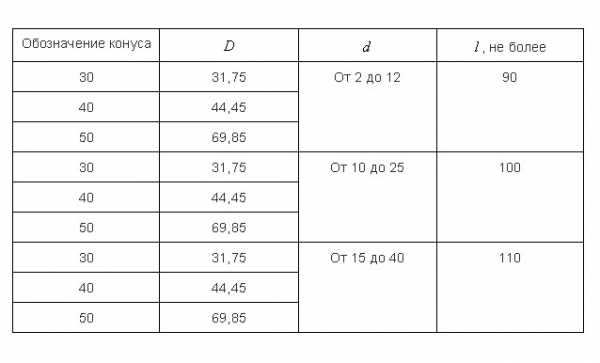

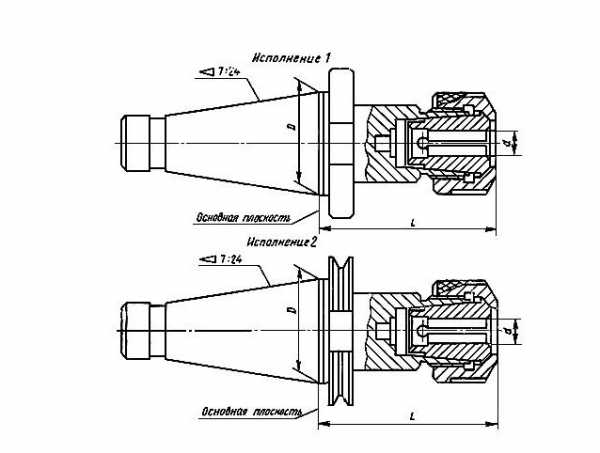

В соответствии с действующим стандартом на цанговый патрон с наружным конусом, предназначенным для крепления инструмента с цилиндрическим хвостовиком, должен иметь следующее условное обозначение.

При исполнении 1 (универсальные станки) с конусом номер 50, диаметром под хвостовик (d) 12 мм и длиной 90 мм:  Патрон 1-50-12-90 ГОСТ 26539-85

Действующие ГОСТы

Один из основных действующих стандартов – ГОСТ 26539-85, который определяет параметры цангового патрона с наружным конусом 7:24. Действуют и другие стандарты, регулирующие различные технические условия данного типа оснастки.

mekkain.ru

Зажимной патрон – это… Что такое Зажимной патрон?

Зажимной патрон (токарный патрон, сверлильный патрон, цанговый патрон) — специальное устройство для крепления деталей или инструмента на оси шпинделя.

Токарный патрон

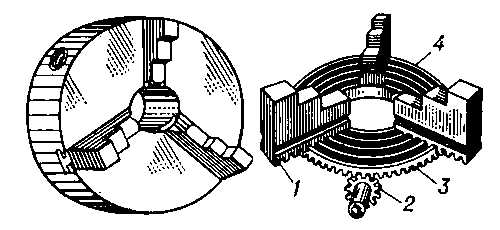

Токарный самоцентрирующийся трехкулачковый патрон с ключом

Обычно используется в составе передней бабки (шпинделя) токарного станка для зажима обрабатываемой детали. Иногда используется в составе поворотных столов и делительных головок.

Различают самоцентрирующиеся патроны (для установки осесимметричных деталей) и патроны с независимыми кулачками (для несимметричных деталей).

На оси шпинделя патрон может крепиться

тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец (в простонародье “планшайба”).

тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593 (конус).

тип 3 – с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595 (конус, сквозное крепление).

Цанговый патрон

Цанговые патроны. Цанговые патроны применяют главным образом для закрепления холоднотянутого прутка или для повторного зажима заготовок по предварительно обработанной поверхности. По конструкции различают патроны с втягиваемой, выдвижной, и неподвижной цангами. По назначению цанги делятся на подающие и зажимные.

Подающая цанга представляет собой стальную закаленную втулку, имеющую три неполных разреза, образующих пружинящие лепестки, концы которых поджаты друг к другу. Форма и размеры отверстия подающей цанги должны соответствовать профилю прутка. Подающая цанга навинчивается на подающую трубу, которая получает осевое перемещение и осуществляет подачу расположенного в ней прутка от кулачкового механизма или от гидромеханического привода. При загрузке станка пруток проталкивается между лепестками подающей цанги и раздвигает их. Лепестки прижимаются силой своей упругости к поверхности прутка. При перемещении подающей трубы лепестки подающей цанги под действием сил трения сжимаются и увеличивают силу сцепления при подаче прутка.

Зажимная цельная цанга – выполняется в виде втулки с пружинящими лепестками. Цанга с тремя лепестками применяется при обработке заготовок диаметром до 3 мм, с четырьмя – диаметром до 80 мм и с шестью – диаметром свыше 80 мм. Угол при вершине конуса цанги обычно равен 30 градусам. Для обработки заготовок малого диаметра применяют зажимные разъемные цанги, у которых кулачки разводятся пружинами. В некоторых случаях применяют разъемные цанги со сменными вкладышами, форма и размеры которых зависят от формы и размеров обрабатываемого прутка. Цанговый патрон также служит для крепления концевого режущего инструмента (сверла, фрезы, метчики) с небольшим диаметром хвостовика. Инструмент в таком патроне фиксируется в сменной цанге, которая в свою очередь фиксируется в патроне гайкой. При закручивании гайки цанга вдавливается внутрь патрона и, за счет своей формы, упруго деформируется обжимая инструмент.

Цанговый патрон

Недостатком такого патрона является то, что для инструмента с различным диаметром хвостовиков требуются разные цанги. Несмотря на это цанговый патрон получил очень широкое распространение благодаря своей простоте и надежности. Наиболее широко распространены патроны с цангами типа ER.

В автоматах продольного точения цанговый патрон служит по существу вместо токарного, то есть в него зажимается обрабатываемая деталь. Причина такого решения заключается в малом диаметре обрабатываемых деталей. Цанги для автоматов продольного точения существенно отличаются по конструкции от обычных цанг. При этом на таком станке наряду со специальными цангами для зажима детали могут использовать, стандартные для зажима инструмента.

Сверлильный патрон

Сверлильные патроны на конусах с зажимным ключом

Как и следует из названия, такой патрон применяется для закрепления сверла на оси шпинделя станка. Эти патроны используются также в ручных дрелях.

Достоинством сверлильного патрона является возможность зажимать инструмент в очень широком диапазоне диаметров. Недостатком является высокая стоимость (в станках используются прецизионные сверлильные патроны, которые намного дороже используемых в ручных дрелях). Другой минус: неспособность воспринимать радиальную нагрузку, что делает невозможным его применение для фрезерования.

Сверлильный патрон, как правило, используется при необходимости зажать сверло небольшого диаметра, чаще всего цельнотвердосплавное или из быстрорежущей стали.

Патрон перфоратора

Ударная дрель имеет специальный патрон под специальное сверло. Современная массовая конструкция разработана Bosch в 1975 году.

Термопатрон

Термопатрон применяется для тех же целей, что и цанговый патрон. Отличие заключается в принципе зажима инструмента: в термопатроне для этого применяется горячая посадка. Патрон разогревается в специальном устройстве и его отверстие увеличивается за счет термического расширения. Затем в него вставляется инструмент, и патрон охлаждают (на воздухе либо в специальном устройстве)[1][2]

Термопатрон

Разжим происходит аналогично.

Достоинство термопатрона — в высоком усилии зажима, которое невозможно достичь в цанговом и, тем более, сверлильном патроне. Применение такого патрона позволяет снизить вибрацию и существенно повысить стойкость инструмента.

Недостатки: для инструмента разных диаметров нужны разные патроны; постоянные циклы нагрева и охлаждения приводят к сильному износу патрона, устройства нагрева и охлаждения; также термопатроны дороги (и оттого мало распространены в России).

Гидропатрон

Гидропатрон — технология альтернативная термопатрону. В гидропатроне зажим инструмента осуществляется за счет давления жидкости. Для зажима/разжима патрона достаточно повернуть винт в боковой поверхности. Инструмент может зажиматься как непосредственно в патрон, так и через переходную карандашную цангу (что позволяет использовать один патрон для большой номенклатуры инструмента) При этом усилие зажима намного выше, чем в цанговом патроне, а жидкость внутри одновременно способствует гашению вибраций.

Гидропатрон стоит существенно дороже цангового, но не требует специального устройства, как термопатрон, и более универсален.

Гидропатрон, сбоку виден винт для зажима/разжима

Недостатками (по сравнению с термопатроном) являются: невысокое усилие зажима, невозможность использования с инструментом, имеющим weldon- и whistle notch-хвостовики, опасность поломки при зажиме вхолостую по ошибке.

В новых, усиленных моделях гидропатронов эти недостатки устранены. Однако гидропатроны по прежнему не предусматривают возможности использования с балансировочной машиной. Кроме того, их нельзя использовать при высокоскоростной обработке без охлаждающей жидкости, так как жидкость внутри патрона может закипеть.

Weldon-патроны

Применяется для инструмента с Weldon-хвостовиком. Принцип действия прост: хвостовик инструмента имеет лыску, зажатие осуществляет закручиванием винта, винт упирается в площадку лыски, надежно фиксируя инструмент.

Достоинства: большая, по сравнению с цанговым патроном, жесткость, простота.

Недостатки: для инструментов с различным диаметром хвостовика нужны разные патроны.

На практике инструмент с хвостовиком Weldon часто зажимаю в другие типы патронов. Это допускается, но ведет к некоторым проблемам:

1. Асимметрия инструмента с Weldon-хвостовиком увеличивает дисбаланс. Теоретически эта проблеме легко решается путем балансировки оправок с инструментом, однако в действительности балансировочные машины редко встречаются на российских предприятиях.

2. Гидропатрон можно сломать, зажав в него инструмент с хвостовиком Weldon.

Наиболее широко Weldon применяется для зажима инструментов с большим диаметром хвостовика(20 мм и более) Как правило это сверла, фрезы и расточки со сменными пластинами. Единственной альтернативой данной технологии в этой области являются модульные системы оснастки.

Фрезы с Weldon-хвостовиком Weldon-патроны: фотографии и схемы.

Патроны whistle notch

Сходен с Weldon, имеет все описанные достоинства и недостатки последнего. Единственное отличие: лыска на инструменте и зажимной винт выполняются под углом, таким образом винт не только прижимает инструмент к стенке патрона, но и затягивает его внутрь. Несмотря на некоторые преимущества, в России применяется редко.

См. также

Примечания

dic.academic.ru

Зажимные патроны, корректирующие положение инструмента

На первый взгляд, цель конструкторов и изготовителей инструментальных патронов довольно проста – создать устройство, удерживающее инструмент с достаточной жесткостью в конкретных условиях применения таким образом, чтобы он обеспечивал точность обработки в широком спектре операций. Еще надо сделать так, чтобы использовать устройство было легко, чтобы операции по замене инструмента были быстрыми и точными, срок службы – продлен, а качество поверхности увеличено.

Всё чаще промышленность сталкивается с этими и другими задачами и решает их с использованием новых патентованных систем захвата, зажима и блокировки, а также за счет уменьшения вибрации. Промышленность также расширяет линейки всевозможных патронов, увеличивая их размеры, например, для нужд отраслей энергетики, машиностроения или большегрузных транспортных систем, а также уменьшая патроны, например, для изготовления деталей медицинского назначения и для аэрокосмической промышленности.

Конец эры держателей Weldon?

К примеру, компания Haimer-USA (Вилла Парк, Иллинойс), предлагает использовать совершенно новый подход, который, по её мнению, может вообще вытеснить инструмент типа Велдона с боковым замком. Этот подход зародился пять лет назад, когда компания искала способ решения одной из сложных задач металлообработки в рамках очередного заказа от компаний Боинг и GKN. Этим заказчикам всё чаще приходилось работать с пакетами легких, но высокопрочных и коррозионно-стойких труднообрабатываемых материалов, таких, как титан.

«При черновой обработке фрезы все время вытягивались из патронов любых систем. Обычные кулачковые патроны, патроны с запрессовкой, гидрозажимом, термозажимом, высокоточные цанговые патроны – ни один из них не работал как надо», – утверждает Брент Холден, президент компании Haimer USA. «Это приводило к повышенному браку, чрезмерному износу инструмента и даже его поломке, не говоря уже о потерянном времени. Нужна система, которая бы гарантированно не допускала вытягивания инструмента», – говорит Холден.

В тот раз эти компании вынуждены были вернуться к системе боковой фиксации велдоновского типа, которая имеет свои недостатки, в частности, децентровку инструмента, вынуждающую уменьшать частоту вращения шпинделя, что приводило к возникновению значительной боковой нагрузки, которая может вызвать поломку фрезы. К 2008 году система Safe-Lock (Сейф-Лок), запатентованная Haimer, была готова к тестированию.

Принцип работы Safe-Lock

На хвостовике инструмента протачиваются спиральные канавки. Совмещаясь с твердосплавными штифтами внутри зажима (цангового, гидрозажимного или термоусадочного), эта проточка создает фрикционный зажимной момент и блокирует инструмент при вращении в рабочем направлении. Это предотвращает прокручивание и вытягивание инструмента из патрона при тяжелых режимах обработки. Совокупность защиты от вытягивания и высокой точности зажима, предотвращающей биение, приводит к уменьшению вибрации, меньшему износу и позволяет эффективно осуществлять металлообработку на высоких скоростях.

Система позволяет использовать инструмент различной длины. Во время «полевых испытаний» системы Safe-Lock, по словам Холдена, «ни разу не было вытягивания инструмента, что позволило увеличить скорость обработки и повысить скорость снятия материала».

Первоначально занимавшаяся разработками для оборонной и аэрокосмической промышленности, компания Haimer предполагает, что в будущем появится новый стандарт, который, в конечном итоге, вообще вытеснит систему Weldon. У компании появился амбициозный план по увеличению выпуска патронов такой системы, а также по предоставлению изготовителям инструмента лицензии на нарезку канавок Safe-Lock в выпускаемой оснастке.

Haimer уникален – это производитель зажимных патронов, не выпускающий одновременно еще и сам режущий инструмент, в отличие от остальных. Компания просто выдала лицензии и спецификации на свою спиральную нарезку большому числу компаний, занимающихся производством металлорежущего инструмента: Sandvik Coromant, Kennametal, Widia и Walter.

«С нашей помощью до людей только ещё начало доходить, что им следует просто выбросить патроны с боковой фиксацией раз и навсегда, иначе они просто выбрасывают свои деньги», – сказал Холден. Haimer оснащает новой системой Safe-Lock свои патроны: термоусадочный «Power Shrink», цанговый «Power Collet», а также усиленный термоусадочный «Heavy Duty Shrink Fit» для тяжелых режимов. В целом системой Safe-Lock может быть оснащен любой инструмент диаметром от 12.7 до 50.1 мм.

Инновации компании Iscar в области зажимных патронов

В рамках послекризисной маркетинговой кампании известный производитель металлорежущего инструмента, компания Iscar (Арлингтон, Техас), представила на Международной Выставке Технологий Производства (IMTS) беспрецедентно широкую палитру продуктов за все 60 лет своего существования, включающую инновационные решения во всей продуктовой линейке.

Изюминкой этих новшеств является Dove IQ Turn – система фиксации для высоконагруженных токарных операций, часть линейки новинок, также носящей имя «Dove IQ». Такое название было придумано из-за принципа фиксации «ласточкин хвост», который земляки Майка Тайсона называют «dovetail».

Система Dove IQ создана с целью решения нескольких задач. Первая из них – это фиксация твердосплавной пластины в гнезде резца, предотвращающая подъем ее задней части во время высоконагруженных токарных работ. Кроме того, метод, используемый в настоящее время, предполагающий использование односторонних твердосплавных пластин и держателей с верхним зажимом, имеет такие недостатки, как недостаточное количество режущих граней, а также прерывистый сход стружки из-за помехи на пути стружки в виде этого самого верхнего зажима.

В системе Dove IQ компания применила соединение резца и пластины вида «ласточкин хвост», предотвращающее подъем пластины, а также рычажную систему, которая устраняет необходимость в верхнем зажиме.

«Это совершенно новый дизайн в деле тяжелой токарной обработки», – говорит Ренди Хаджинз, менеджер Iscar по токарной и винторезной продукции. Более того, такая система может применяться и с двухсторонними пластинами, так, что вместо двух режущих кромок используются четыре.

Ожидается, что система Dove IQ Turn найдет свое применение в растущей области высоконагруженных токарных работ для нефтяной и горнодобывающей промышленности.

Глубокая обработка металлов резанием без вибрации

При увеличении длины инструмента возрастает его склонность к вибрации, особенно при высоких оборотах шпинделя. Сила резания стремится изогнуть инструмент, вызывая гармонические самовозбуждающиеся колебания и, в конце концов, биение. Представленное на IMTS устройство Smart Damper компании BIG Kaiser (Гофман Истейтс, Иллинойс) является зажимом со встроенной системой гашения вибрации при финишном сверлении глубоких отверстий и при фрезеровании с большим вылетом фрезы, созданным специально для решения этих проблем.

Имеющий соотношение длины к диаметру шесть к одному и общую длину 406 мм, Smart Damper устраняет вибрацию, вынуждающую операторов ограничивать скорость вращения со снижением производительности. Устройство позволяет работать с окружной скоростью до 99 метров в минуту.

Отсутствие вибрации дает производителям возможность применять обработку с высокими скоростями, увеличить производительность и качество поверхности. Джек Берли, вице-президент по продажам и проектированию компании BIG Kaiser, заявил, что он не имеет права разглашать технологию, используемую для устранения вибрации в устройстве Smart Damper, за исключением того, что оно не использует жидкость, как это делают другие подобные устройства, а также что оно основывается на технологии, подобной D-Vibe.

«Она просто уникальна», – говорит Берли. «Наш продукт разрабатывался японской компанией BIG Daishowa и с самого начала был нацелен на чистовое сверление и растачивание». И даже, несмотря на то, что невозможно до конца обмануть физику, BIG Kaiser, тем не менее, предлагает свой 100-миллиметровый модуль расширения для Smart Damper.

Модернизированный цанговый патрон

Тем временем Seco Tools  (Мичиган) в феврале 2013 года запустил в производство модернизированный цанговый патрон, подходящий для любых операций металлообработки, включая высокоскоростные. Высокоточные цанговые патроны EPB 5672, показанные ранее, могут похвастаться более продолжительным сроком службы и лучшим качеством поверхности –благодаря максимальному биению в три микрона на вылете в три диаметра, а также улучшенной передаче крутящего момента и жесткостью.

Сила зажима инструмента почти вдвое выше, чем у существующих цанговых патронов. Более того, патроны 5672 обеспечивают лучший зажим инструментов малого диаметра по сравнению с термоусадочными, предпочтительная область применения которых начинается от диаметра 16 миллиметров.

Новый цанговый зажим также обладает надежным осевым и радиальным позиционированием инструмента с хорошей повторяемостью результатов. Майк Смит – менеджер по продукции отдела Tooling System компании Seco – заявил, что на второй квартал 2013 был запланирован выход линейки ещё более мелких размеров. По словам Смита, несмотря на то, что Seco отдает предпочтение термоусадочным патронам, патроны 5672 приносят реальную прибыль. Хотя 5672 и дороже примерно в полтора раза, чем термоусадочный, цанговые патроны не требуют первичных капиталовложений в покупку термоусадочного аппарата.

Тем не менее, Смит признал, что время смены инструмента при использовании термоусадки при использовании хорошего оборудования (например, моделей производства Seco) может составлять всего три секунды против двух минут для цангового патрона, что в конечном итоге быстро окупает машину за счет экономии времени.

Патрон EPB 5672 имеет хромирование для защиты от окисления, улучшенную шлифовку конуса и, опционально, упорный винт с конической передней частью и сквозным каналом для охлаждающей жидкости.

Патроны для нарезания резьбы

Всё еще используете цанговые зажимы для нарезания резьбы? Тогда мы идем к вам!

При использовании цанговых зажимов вы теряете преимущества специализированных патронов, которые не только увеличивают срок службы метчиков, но и улучшают качество резьбы. Большинство производителей оборудования скажут, что для нарезания резьбы вполне достаточно зафиксировать метчик в цанговом патроне нового станка. «Однако со временем червяк винтовой передачи изнашивается в зоне наиболее частого использования, от чего страдает точность позиционирования», – заверил представитель компании Big Kaiser Джек Берли.

При жестком нарезании резьбы необходимо подать шпиндель точно на определенное расстояние при каждом обороте метчика. Ввод метчика – не настолько большая проблема, как его вывод из отверстия с готовой резьбой, поскольку при выводе он должен двигаться точно по той же траектории, по которой вошел, чтобы не повредить витки готовой резьбы. Абсолютная синхронизация необходима для получения чистой поверхности резьбы и сохранения целостности метчика. Аксиальное несовпадение подачи станка и движения метчика может привести к появлению заусенцев и преждевременному износу метчика из-за дополнительной нагрузки на него.

Цанговый зажим спроектирован не для этих целей. Он не может компенсировать неверные параметры подачи, в отличие от резьбонарезного патрона со встроенными эластичными компонентами, которые компенсируют расхождение. «Это полезное качество патронов часто не замечают, и большинство потребителей даже не знает, что именно они теряют», – сказал Берли.

Действительно, область зажима метчика в последнее время – предмет конкуренции многих компаний, предлагающих всё новые и новые особенности конструкции. Компания BIG Kaiser расширила свою линейку резьбонарезных патронов Mega Synchro, добавив в нее устройство MGT36 в области больших диаметров и MGT3 – в области малых. Как заявил Берли, «большинство клиентов сразу же отмечает значительное увеличение срока службы метчиков».

Растущее семейство резьбонарезных патронов

Тем временем компания Emuge (Западный Бойлстон, Массачусетс), лидер в технологиях резьбонарезания, заявила, что именно она была первопроходцем в использовании резьбонарезных патронов SSY и имеет самую широкую линейку предложений в области резьбонарезных патронов, продолжая ее расширять.

В прошлом году Emuge представила новый модульный патрон MQL SoftSynchro для станков с синхронизированным шпинделем. Новая модульная система MQL SoftSynchro позволяет использовать корпус одного и того же патрона для интеграции систем смазки и охлаждения MQL (минимум смазки) или HSK (пустотелый хвостовик). Модульные устройства Emuge линейки SoftSynchro могут быть самостоятельно собраны из стандартных компонентов в зависимости от размера метчика, конфигурации системы смазки и области применения.

Новая модульная система типа MQL состоит из систем подачи смазки и подачи воздуха, находящихся под одинаковым давлением, и цангового адаптера, проходящего через весь корпус патрона. При использовании этой системы давление в сопле подачи смазки в патрон и на выходе окружающей его воздушной системы одинаково, что предотвращает утечку смазки внутри патрона MQL.

Модульный патрон также может поставляться с подпружиненной трубкой, что является предпочтительным вариантом использования системы MQL. Модульная система устройства высокого давления обеспечивает хорошую пропускную способность при давлении до 50 бар в агрегатах высокого давления системы SSY. Эти патроны также опционально оснащаются регулировочным винтом, позволяющим определять вылет метчика.

Модульная система также оснащена механизмом «Heli-Coil» (Хели-Койл), устраняющим силы, действующие на метчик при затяжке гайки цангового зажима. При затяжке этой гайки с метчиком, упирающимся в регулировочный винт, возникают напряжения, которые могут повредить либо метчик, либо винт. Осевое движение цанги может составлять от 0.08 до 3 мм, при этом возникают силы от 800 до 5000Н. Механизм Heli-Coil компенсирует это осевое движение, предотвращая нежелательное смещение и потенциальное повреждение метчика или регулировочного винта системы смазки. «Heli-Coil защищает рабочие элементы, особенно твердосплавный метчик, предотвращая его сдвиг после установки вылета при затягивании цанговой гайки,» – говорит Девид Риденур, менеджер по изготовлению и продажам зажимной оснастки компании Emuge.

Новые модульные компоненты поставляются в двух вариантах: KSN1 ER20 и KSN3 ER32. Недавно Emuge также добавила в эту линейку резьбонарезные патроны KSN5 и KSN6 SoftSynchro. По словам представителя компании, эти патроны являются самыми крупноразмерными в отрасли, нашедшими свое место во все увеличивающейся нише использования крупных метчиков при изготовлении деталей для нужд нефтяной промышленности, электроэнергетики и ветроэнергетики, а также в производстве больших дизельных двигателей для локомотивов и судов.

В серии KSN5 представлены метчики размеров от M16 до M56 и метчики стандарта ANSI размером до 1¾ дюйма.

Серия KSN6 представлена метрическими метчиками от M24 до M76 и дюймовыми — от 1 до 2½ дюйма с адаптерами.

Как обстоят дела у малышей

Тем временем компания Rego-Fix (Индианаполис, штат Индиана) ещё больше миниатюризировала свои зажимные патроны швейцарской точности, благодаря выходу линейки powRgrip системы пресс-фит (запрессовочной) и зажимного патрона с тонкой носовой частью powRgrip 6, или, как его ещё называют, PG6.

Запущенный в производство в прошлом году патрон PG6 превосходно подходит для аэрокосмической, автомобильной, медицинской и часовой промышленности. Он обладает самым маленьким среди конкурентов наружным диаметром в 10 миллиметров, при диаметре зажима от 0.2 до 3.175 мм. Благодаря такой особенности конструкции патрон PG6 не представляет собой помехи при обработке труднодоступных мест и превосходно подходит для работы в узких выемках, обеспечивая высокий уровень производительности. Дополненный зажимами расширенной линейки HSK 40E, патрон PG6 увеличивает спектр возможностей системы powRgrip, которая обеспечивает самое малое биение, улучшенную компенсацию вибрации, легкость в установке, увеличенный срок службы инструмента и асимметричную силу зажима.

Вместе с PG6 компания Rego-Fix представила свою разработку secuRgrip для наиболее требовательных задач металлообработки. «Что самое главное», – утверждает Дейв МакГенри, технический инженер компании Rego-Fix,  – «любой, кто использует инструмент системы Велдона, может использовать и патроны secuRgrip. Для них не нужен какой-либо особый инструмент. Мы даем новую жизнь старому стандарту. Зажим сильнее и безопаснее, чем тот, который достигается методами температурной усадки. При том, что у термоусадочных патронов точность зажима достигает трех микрон, надежность зажима зачастую не соблюдается. Патроны secuRgrip и powRgrip, в отличие от них, не теряют ни в точности, ни в силе зажима и поставляются с гарантией пять лет или 20000 операционных циклов».

Компания Rego-Fix достигла таких характеристик зажима в патроне secuRgrip путем резьбовой фиксации инструмента в цанге. Как и у патронов powRgrip, все соединения компонентов патрона гасят вибрацию естественным способом, поскольку разные компоненты изготовлены из разных марок стали, обладающих отличающимися колебательными гармониками, что естественным образом гасит самовозбуждающиеся колебания.

После того, как инструмент запрессован в патрон, на цангу накручивается специальная фиксирующая гайка, ещё лучше фиксируя инструмент по месту. В патроне нечему и некуда двигаться, поэтому скорее сломается инструмент, зажатый в патрон, чем все остальное. «Это единственно возможный вид поломки», – заверяет Генри.

Источник: перевод статьи Toolholders that Grip, Lock and Raise the Bar
главного редактора Sme.org Сары Вебстер (Sarah A. Webster)

Статья первоначально опубликована
в январском выпуске журнала
Manufacturing Engineering за  2013 год.

Также советуем прочитать:

Нет связанных записей.

Понравилась статья? Поделитесь:

tverdysplav.ru

Патрон для дрели быстрозажимной, резьбовой, как снять и заменить, видео

Патроны сверлильныеПатрон для дрели относят к категории зажимных цанговых патронов. Цанговые патроны используют для закрепления сверла, холодного прутка или зажима заготовки из металла в холодном состоянии. Классический патрон состоит из закаленной зажимной втулки и 3 одинаковых лепестков (кулачков).

Цанга – это центральная втулка из крепкой, закаленной стали. В устройстве патрона она устанавливается по центру. В ней разрезы в количестве 3, которые и образуют абсолютно одинаковые зажимные лепестки (кулачки). При уменьшении диаметра лепестки поджимаются друг к другу.

Первые патроны для механических дрелей представляли собой цилиндр с регулировочным колесом на поверхности. Далее уже в устройство добавили регулировочную гильзу.

Цилиндр до сих пор закрепляется на вал дрели или шуруповерта. С обратной стороны уже «ставят» насадку.

В патрон для дрели удобнее всего закреплять сверла, фрезы и метчики с небольшими хвостовиками. Данный инструмент внутри патрона закрепляется цангой, вдавливаясь кулачками внутрь.

Патрон для механической и электрической дрелиДля кулачкового патрона характерны следующие варианты:

  • ключевой;
  • зубчато-венцовый;
  • быстрозажимной;

Патрон для механической и электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.

Качественный сверлильный патрон позволяет использовать сверла от 1 — 2 миллиметров до 20 — 25 миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

Быстрозажимной патронС таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

Кулачковый ключевой патронК минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

Мини патрон для дрелиОчень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:

Замена патрона с резьбовым соединениемКак дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.

Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

При откручивании можно использовать ключ на 14 для удобства.Снятие патрона с вала

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

  • конусное;
  • резьбовое.

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

  • 1,5-13 М12*1,25;
  • 1,5-13 1/2 – 20UNF.

Маркировка патрона1,5 – 13 — маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5 -13 М12, то менять следует на патрон с такой же маркировкой.

Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) — это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

Как снять патрон с конусом с электродрели — видео

glav-dacha.ru

Патрон зажимной – это… Что такое Патрон зажимной?


Патрон зажимной
        приспособление для установки и закрепления на металлорежущих или деревообрабатывающих станках заготовок или режущего инструмента. Различают механические, пневматические, электромагнитные, гидропластовые и др. патроны. Наиболее распространён механический самоцентрирующий токарный трёхкулачковый П. з., предназначенный для закрепления заготовок правильной формы (главным образом тел вращения) и центрирования их по оси шпинделя станка; крепление самоцентрирующими П. з. осуществляется кулачками, одновременно перемещаемыми в радиальном направлении при вращении диска со спиральной канавкой (рис.). Четырёхкулачковый токарный П. з. служит для зажима заготовок сложной формы; его кулачки имеют независимое друг от друга радиальное перемещение. Для закрепления цилиндрических заготовок малого диаметра при работе на револьверных станках и полуавтоматах применяются быстродействующие цанговые патроны с пружинящей зажимной втулкой (цангой (См. Цанга)). Пневматические и гидропластовые П. з. позволяют быстро зажимать заготовку и освобождать обработанную деталь. Электромагнитные П. з. применяются главным образом для крепления тонких деталей, которые могли бы деформироваться при зажиме в П. з. др. типов.

         Н. А. Щемелев.



        Трёхкулачковый самоцентрирующий патрон: 1 — кулачок; 2 — коническая шестерня; 3 — зубчатое колесо; 4 — спиральная канавка.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Патрон
  • Патрона Халила восстание

Смотреть что такое “Патрон зажимной” в других словарях:

  • зажимной патрон — 3.3 зажимной патрон: Зажимной инструмент с подвижными кулачками для фиксации обрабатываемой детали (см. рисунок 2). Рисунок 2 Зажимной патрон Источник …   Словарь-справочник терминов нормативно-технической документации

  • зажимной патрон — Устройство для зажима заготовки или инструмента на станке таким образом, чтобы они могли бы вращаться во время обработки или шлифовки. [http://www.manual steel.ru/eng a.html] Тематики металлургия в целом EN chuckchucking device …   Справочник технического переводчика

  • зажимной патрон (шпинделя бурового станка) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN chuck …   Справочник технического переводчика

  • зажимной патрон или зажим вращающего механизма — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN rotation chuck …   Справочник технического переводчика

  • зажимной патрон шпиндельного станка — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN drill chuck …   Справочник технического переводчика

  • зажимной патрон шпинделя бурового станка — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN drill rod drive quilldrive chuckdrive quill …   Справочник технического переводчика

  • зажимной самоцентрирующийся патрон — (лёгкого алмазного бурового станка или перфоратора) [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN condulet reducer …   Справочник технического переводчика

  • Зажимной патрон — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей. Зажимной патрон (токарный патрон, сверлильный патрон, цанговый патрон)  специальное устройство для крепления деталей или инструмента на …   Википедия

  • Патрон (значения) — Техника Оружейный патрон в огнестрельном оружии. Сигнальный патрон для подачи сигналов выстрелом из сигнального пистолета либо иным образом. Строительный (монтажный) патрон для забивания гвоздей в твёрдые материалы выстрелом из монтажного… …   Википедия

  • Зажимной патрон — Chuck Зажимной патрон. Устройство для зажима заготовки или инструмента на станке таким образом, чтобы они могли бы вращаться во время обработки или шлифовки. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал …   Словарь металлургических терминов

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
