Зажимной патрон (токарный патрон, сверлильный патрон, цанговый патрон) — специальное устройство для крепления деталей или инструмента на оси шпинделя.

Содержание 1 Токарный патрон 2 Цанговый патрон 3 Сверлильный патрон 3.1 Патрон перфоратора 4 Термопатрон 5 Гидропатрон 6 Weldon-патроны 7 Патроны whistle notch 8 См. также 9 Примечания

Токарный патрон

Токарный самоцентрирующийся трехкулачковый патрон с ключом

Обычно используется в составе передней бабки (шпинделя) токарного станка для зажима обрабатываемой детали. Иногда используется в составе поворотных столов и делительных головок.

Различают самоцентрирующиеся патроны (для установки осесимметричных деталей) и патроны с независимыми кулачками (для несимметричных деталей).

На оси шпинделя патрон может крепиться

тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец (в простонародье “планшайба”).

тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593 (конус).

тип 3 – с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595 (конус, сквозное крепление).

Цанговый патрон

Цанговые патроны. Цанговые патроны применяют главным образом для закрепления холоднотянутого прутка или для повторного зажима заготовок по предварительно обработанной поверхности. По конструкции различают патроны с втягиваемой, выдвижной, и неподвижной цангами. По назначению цанги делятся на подающие и зажимные.

Подающая цанга представляет собой стальную закаленную втулку, имеющую три неполных разреза, образующих пружинящие лепестки, концы которых поджаты друг к другу. Форма и размеры отверстия подающей цанги должны соответствовать профилю прутка. Подающая цанга навинчивается на подающую трубу, которая получает осевое перемещение и осуществляет подачу расположенного в ней прутка от кулачкового механизма или от гидромеханического привода.

При загрузке станка пруток проталкивается между лепестками подающей цанги и раздвигает их. Лепестки прижимаются силой своей упругости к поверхности прутка. При перемещении подающей трубы лепестки подающей цанги под действием сил трения сжимаются и увеличивают силу сцепления при подаче прутка.

Зажимная цельная цанга – выполняется в виде втулки с пружинящими лепестками. Цанга с тремя лепестками применяется при обработке заготовок диаметром до 3 мм, с четырьмя – диаметром до 80 мм и с шестью – диаметром свыше 80 мм. Угол при вершине конуса цанги обычно равен 30 градусам. Для обработки заготовок малого диаметра применяют зажимные разъемные цанги, у которых кулачки разводятся пружинами. В некоторых случаях применяют разъемные цанги со сменными вкладышами, форма и размеры которых зависят от формы и размеров обрабатываемого прутка. Цанговый патрон также служит для крепления концевого режущего инструмента (сверла, фрезы, метчики) с небольшим диаметром хвостовика. Инструмент в таком патроне фиксируется в сменной цанге, которая в свою очередь фиксируется в патроне гайкой.

При закручивании гайки цанга вдавливается внутрь патрона и, за счет своей формы, упруго деформируется обжимая инструмент.

Цанговый патрон

Недостатком такого патрона является то, что для инструмента с различным диаметром хвостовиков требуются разные цанги. Несмотря на это цанговый патрон получил очень широкое распространение благодаря своей простоте и надежности. Наиболее широко распространены патроны с цангами типа ER.

В автоматах продольного точения цанговый патрон служит по существу вместо токарного, то есть в него зажимается обрабатываемая деталь. Причина такого решения заключается в малом диаметре обрабатываемых деталей. Цанги для автоматов продольного точения существенно отличаются по конструкции от обычных цанг. При этом на таком станке наряду со специальными цангами для зажима детали могут использовать, стандартные для зажима инструмента.

Сверлильный патрон

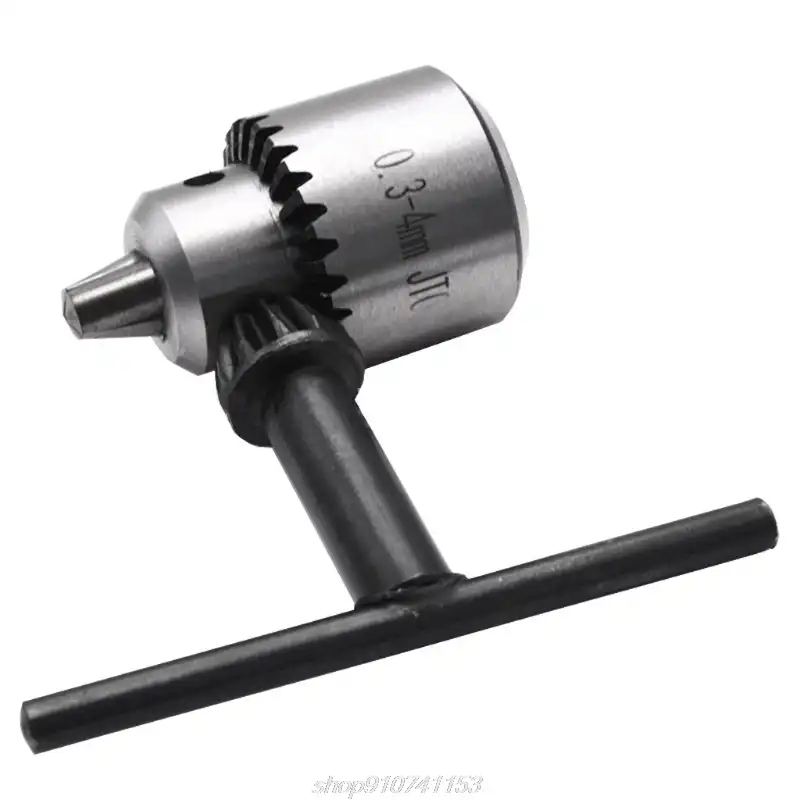

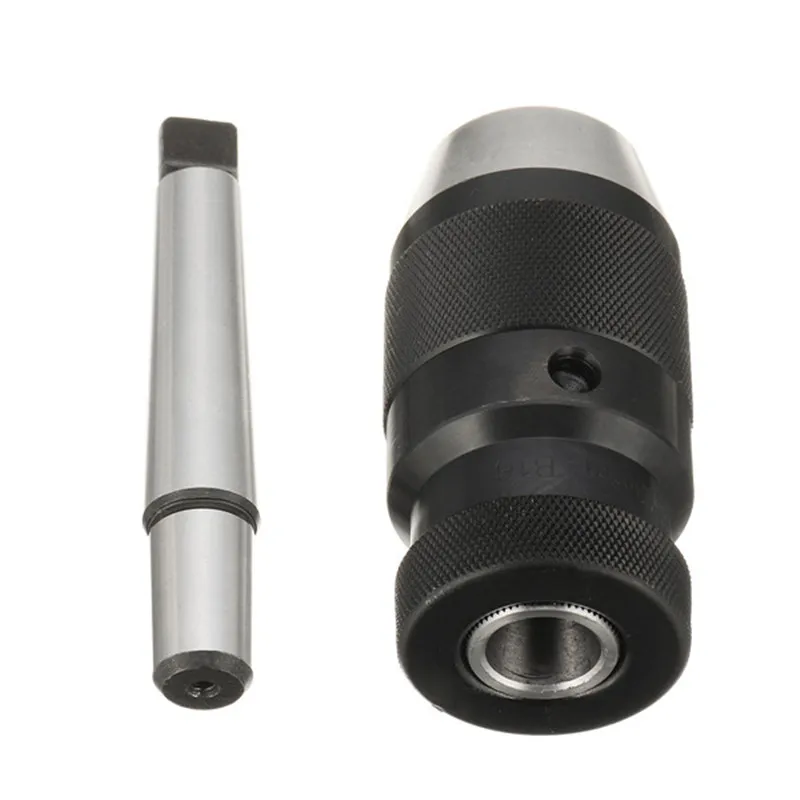

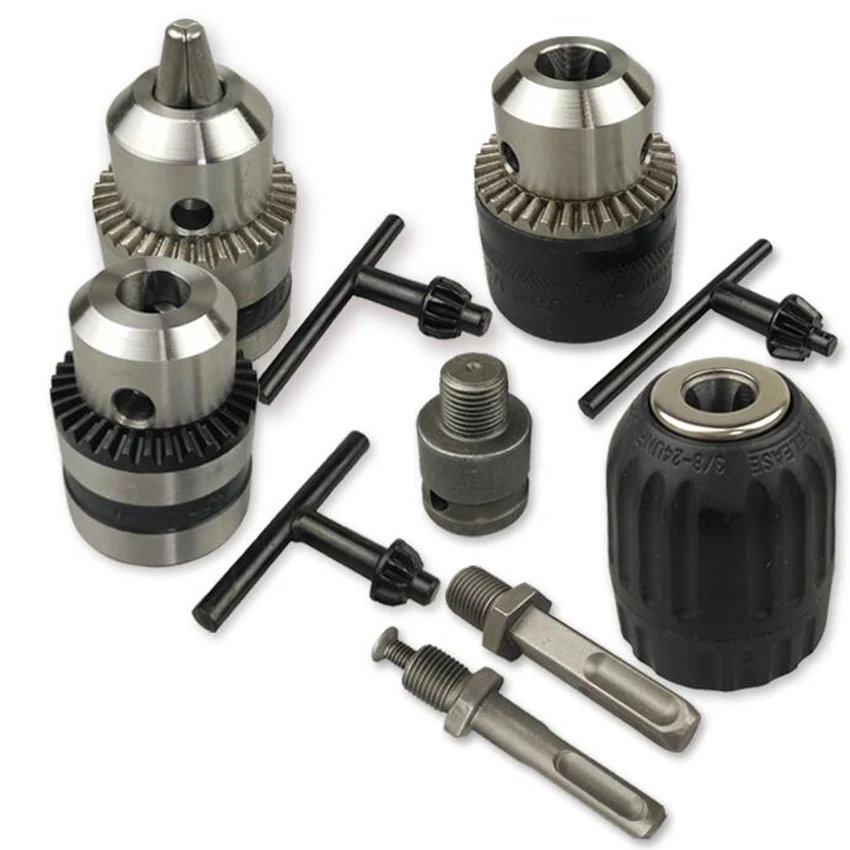

Сверлильные патроны на конусах с зажимным ключом

Как и следует из названия, такой патрон применяется для закрепления сверла на оси шпинделя станка. Эти патроны используются также в ручных дрелях.

Достоинством сверлильного патрона является возможность зажимать инструмент в очень широком диапазоне диаметров. Недостатком является высокая стоимость (в станках используются прецизионные сверлильные патроны, которые намного дороже используемых в ручных дрелях). Другой минус: неспособность воспринимать радиальную нагрузку, что делает невозможным его применение для фрезерования.

Сверлильный патрон, как правило, используется при необходимости зажать сверло небольшого диаметра, чаще всего цельнотвердосплавное или из быстрорежущей стали.

Патрон перфоратора

Ударная дрель имеет специальный патрон под специальное сверло. Современная массовая конструкция разработана Bosch в 1975 году.

Термопатрон

Термопатрон применяется для тех же целей, что и цанговый патрон. Отличие заключается в принципе зажима инструмента: в термопатроне для этого применяется горячая посадка. Патрон разогревается в специальном устройстве и его отверстие увеличивается за счет термического расширения. Затем в него вставляется инструмент, и патрон охлаждают (на воздухе либо в специальном устройстве)^[1][2]

Термопатрон

Разжим происходит аналогично.

Достоинство термопатрона — в высоком усилии зажима, которое невозможно достичь в цанговом и, тем более, сверлильном патроне. Применение такого патрона позволяет снизить вибрацию и существенно повысить стойкость инструмента.

Недостатки: для инструмента разных диаметров нужны разные патроны; постоянные циклы нагрева и охлаждения приводят к сильному износу патрона, устройства нагрева и охлаждения; также термопатроны дороги (и оттого мало распространены в России).

Гидропатрон

Гидропатрон — технология альтернативная термопатрону. В гидропатроне зажим инструмента осуществляется за счет давления жидкости. Для зажима/разжима патрона достаточно повернуть винт в боковой поверхности. Инструмент может зажиматься как непосредственно в патрон, так и через переходную карандашную цангу (что позволяет использовать один патрон для большой номенклатуры инструмента) При этом усилие зажима намного выше, чем в цанговом патроне, а жидкость внутри одновременно способствует гашению вибраций.

Гидропатрон стоит существенно дороже цангового, но не требует специального устройства, как термопатрон, и более универсален.

Гидропатрон, сбоку виден винт для зажима/разжима

Недостатками (по сравнению с термопатроном) являются: невысокое усилие зажима, невозможность использования с инструментом, имеющим weldon- и whistle notch-хвостовики, опасность поломки при зажиме вхолостую по ошибке.

В новых, усиленных моделях гидропатронов эти недостатки устранены. Однако гидропатроны по прежнему не предусматривают возможности использования с балансировочной машиной. Кроме того, их нельзя использовать при высокоскоростной обработке без охлаждающей жидкости, так как жидкость внутри патрона может закипеть.

Weldon-патроны

Применяется для инструмента с Weldon-хвостовиком. Принцип действия прост: хвостовик инструмента имеет лыску, зажатие осуществляет закручиванием винта, винт упирается в площадку лыски, надежно фиксируя инструмент.

Достоинства: большая, по сравнению с цанговым патроном, жесткость, простота.

Недостатки: для инструментов с различным диаметром хвостовика нужны разные патроны.

На практике инструмент с хвостовиком Weldon часто зажимаю в другие типы патронов. Это допускается, но ведет к некоторым проблемам:

1. Асимметрия инструмента с Weldon-хвостовиком увеличивает дисбаланс. Теоретически эта проблеме легко решается путем балансировки оправок с инструментом, однако в действительности балансировочные машины редко встречаются на российских предприятиях.

2. Гидропатрон можно сломать, зажав в него инструмент с хвостовиком Weldon.

Наиболее широко Weldon применяется для зажима инструментов с большим диаметром хвостовика(20 мм и более) Как правило это сверла, фрезы и расточки со сменными пластинами. Единственной альтернативой данной технологии в этой области являются модульные системы оснастки.

Фрезы с Weldon-хвостовиком

Weldon-патроны: фотографии и схемы.

Патроны whistle notch

Сходен с Weldon, имеет все описанные достоинства и недостатки последнего. Единственное отличие: лыска на инструменте и зажимной винт выполняются под углом, таким образом винт не только прижимает инструмент к стенке патрона, но и затягивает его внутрь. Несмотря на некоторые преимущества, в России применяется редко.

См. также

• Планшайба токарная
• Цанга
• Конус инструментальный

Примечания

1. ↑ Принцип термозажима,
2. ↑ Термоусадочная техника

Зажимные патроны – типы, устройство, применение, особенности зажимных патронов для станка

От качества закрепления детали, обрабатываемой на металлорежущем станке, зависит не только возможность исполнения технологических требований, но и безопасность труда станочников. Общепринятыми приспособлениями для надежного крепления заготовок являются зажимные патроны (токарные, цанговые, сверлильные), используемые для работы на токарных и сверлильных станках.

Их структура основана на различных конструктивных решениях, цель которых – обеспечить надежный зажим и центрирование заготовок, в результате чего обеспечивается выполнение заданных технологических требований.

Особенности токарных патронов

Наиболее привычными и часто используемыми являются трехкулачковые токарные патроны, оснащенные пронумерованными цельными и сборными кулачками. Среди приспособлений этого вида можно отметить патроны:

• самоцентрирующие, с кулачками, положение которых регулируется одним ключом, действующим одновременно на все три кулачка, что особенно удобно при обработке осесимметричных заготовок;
• с независимыми кулачками, позволяющими осуществлять точную настройку крепления асимметричных заготовок.

Трехкулачковые зажимные патроны устанавливают различными способами, в том числе:

• непосредственно в шпинделе;

• закрепляя их на поворотных столах;
• в конструкции делительной головки.

Крепление трехкулачковых патронов в шпинделе зависит от конструктивных особенностей станка или требований технологии обработки детали:

1. с использованием планшайбы (промежуточного диска) и центрирующего цилиндрического пояска;
2. на фланцевый конец шпинделя с поворотной шайбой, в соответствии с ГОСТом 12593;
3. к фланцу шпинделя с коротким конусом А (ГОСТ 12595).

Из трех гнезд для ключа, расположенных на боковой цилиндрической поверхности патрона, используется один, под номером 0. Развернув патрон таким образом, чтобы нулевое гнездо под ключ находилось сверху, внизу окажется кулачок №1, имеющий гребенку, наиболее близко расположенную к центральной оси шпинделя.

Патроны цанговые: конструкционные особенности

В основе конструкции этого вида патронов заложена цанговая втулка, изготовленная из закаленной стали. Упругие разрезы-лепестки цанговой втулки с осевым сквозным отверстием обеспечивают надежный захват заготовки. Для фиксации захвата и удерживания ее в определенном положении служит специальная гайка с резьбой – ее навинчивают поверх корпуса втулки, обеспечивая боле прочный зажим лепестков. По конструкции цанговые втулки могут быть неподвижными, выдвижными, втягиваемыми, использоваться для зажима и подачи заготовок. Разрезные части цанги («лепестки») прочно обхватывают вставленную в нее заготовку или инструмент с цилиндрическим хвостовиком.

Любая из указанных конструкций удобна при точении длинномерных заготовок, а также для закрепления ранее проточенных концов заготовки – этому способствует сквозное осевое отверстие в патроне.

Изготовленные из закаленной стали, подающие цанги (с углом при вершине 30˚), отличаются повышенной упругостью, пружинящие лепестки, образованные надрезами на корпусе, плотно обхватывают заготовку, обеспечивая ее надежное крепление. Подающая труба с навинченной на нее цангой, с помощью гидропривода перемещается в осевом направлении, передавая движение зажатому в ней длинномеру. Размеры деталей варьируются, в зависимости от количества зажимных элементов цанговой втулки:

• трехлепестковая цанга способна удерживать заготовки диаметром менее 3-х мм;

• четырехлепестковая обеспечивает надежный зажим деталей радиусом до 40 мм;
• шестилепестковая – для деталей радиусом 40 мм.

В зажимных разъемных цангах кулачки разводятся пружинами. В таких цангах, для обработки прутков различных размеров и формы, возможно применение сменных вкладышей.

Цанговые патроны со сменными цангами, которые фиксируются в патроне гайками, используют также при работе с концевыми сверлами, фрезами, метчиками небольшого диаметра. Гайка при закручивании вдавливает цангу вглубь патрона, способствуя сжатию лепестков цанги и обжиму инструмента. Этот способ крепления инструмента вполне надежен, некоторым неудобством является отсутствие универсальности: при смене диаметра хвостовика инструмента меняется цанга, которая должна соответствовать ему по размеру. Особенно популярны цанги типа ER. Несмотря на это неудобство, способ крепления, благодаря простоте и надежности, широко используется на практике.

Для обработки заготовок малого диаметра цанговые патроны заменяют собой токарные патроны, что особенно характерно при использовании токарных автоматов продольного точения. Учитывая специфику работы, при работе на станках этого типа используют цанговые патроны особой конструкции. В отдельных случаях возможно применение стандартных цанг, предназначенных для крепления инструмента.

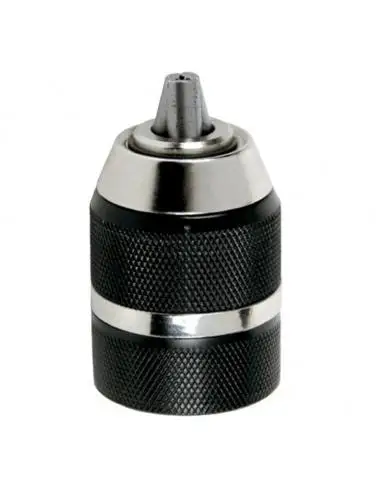

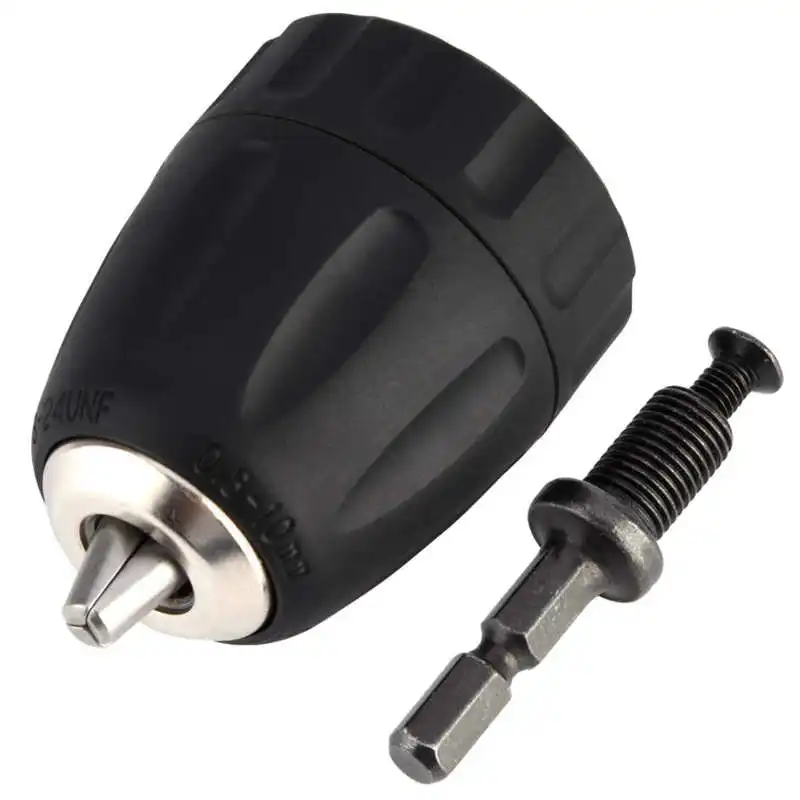

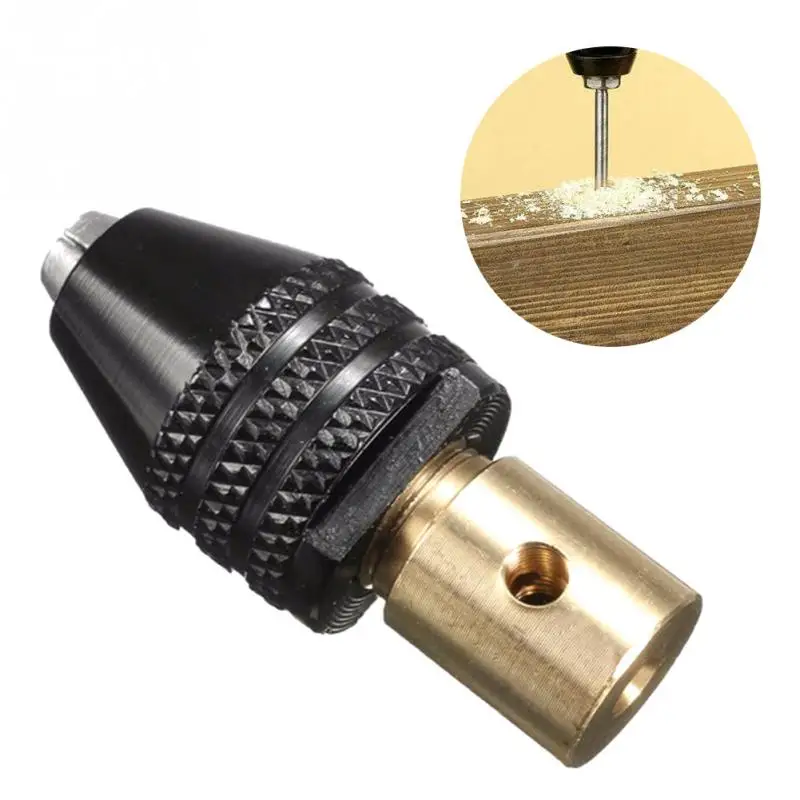

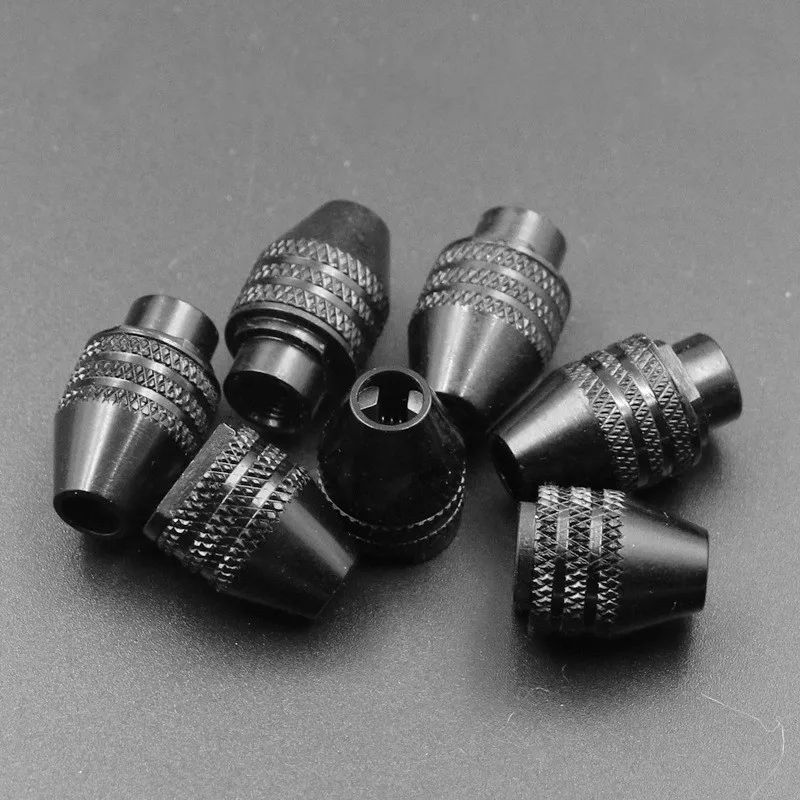

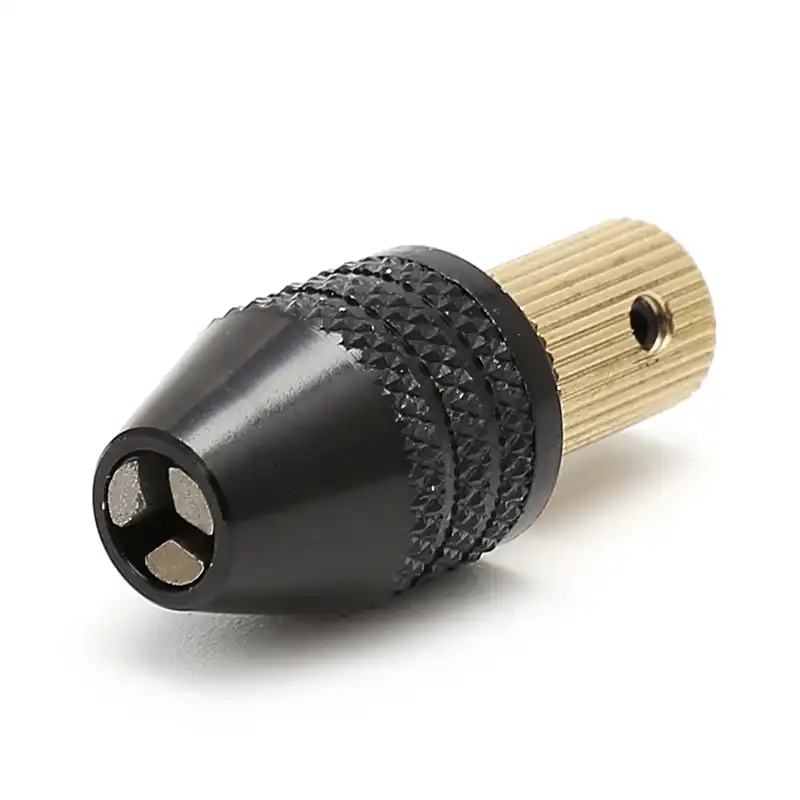

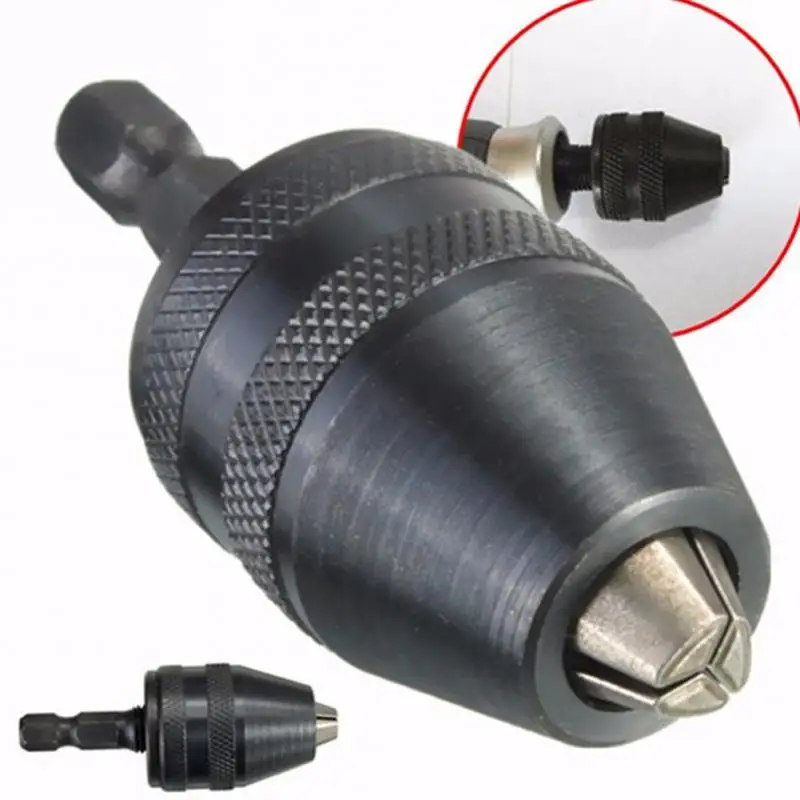

Патроны сверлильные

Для усиления надежности крепления инструмента при работе на сверлильных станках используются патроны сверлильные, оснащенные зажимным ключом.

Сферы применения таких патронов различны: их используют как в качестве станочных приспособлений, так и при эксплуатации ручных дрелей. Это объясняется техническими возможностями зажимных устройств сверлильных патронов, которые способны осуществлять зажим инструментов с хвостовиками различных размеров, в том числе сверл из твердых сплавов или из быстрорежущей стали. Не рекомендуется использовать их для работы на фрезерных станках, из-за повышенных радиальных нагрузок.
