Вспомогательные устройства для склеивания изделий из дерева

Вспомогательные устройства для склеивания изделий из дерева

Использование столярного клея является обязательным для большинства соединений, применяемых во время изготовления различных изделий из дерева. Сохнуть соединение должно под усилием, а создавать и регулировать величину усилия можно при помощи специальных приспособлений. Наибольшее распространение получили струбцины и ваймы, их можно приобретать готовыми или изготавливать самостоятельно. Второй вариант, по нашему глубокому убеждению, является предпочтительнее. Почему? Во-первых, всегда вещь, полученная «почти задаром» для нас намного милее, чем купленная в магазине за относительно большие деньги. Во-вторых, во время изготовления вы можете учитывать собственные потребности в максимальной степени, в магазине очень сложно подобрать желанный вариант.

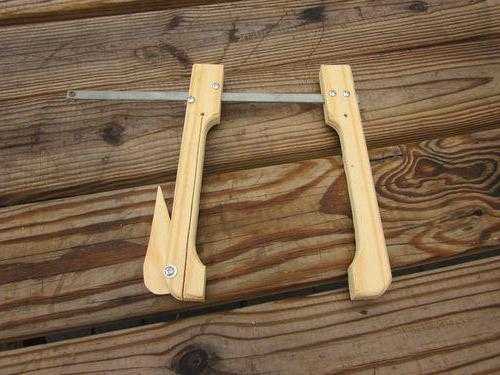

Как изготовить деревянные струбцины

Струбцины очень часто применяются во время изготовления отдельных небольших деталей мебели. К достоинствам можно отнести простоту пользования и изготовления, надежность фиксации и небольшие размеры. К недостаткам относится невозможность работать с деталями, имеющими большие линейные размеры. Особенно это касается струбцин промышленного изготовления, найти большие струбцины очень сложно, они имеются только в больших специализированных магазинах. А такие магазины есть в больших городах, многие же мастера не имеют возможности часто ездить в город в поисках нужных инструментов и принадлежностей.

Выход – сделать струбцину самостоятельно, тем более, что дело это не столь уж и сложное. Для изготовления вам понадобится несколько брусков или реек из древесины твердых пород и минимальный набор столярных инструментов.

Толщина бруска в пределах 30 мм, толщина реек в пределах 10 мм. Вырежьте из бруска передний упор струбцины в виде молоточка, прижимной элемента и устройство для крепления винтовой рукоятки. Из тонкой рейки изготовьте линейку, передний упор жестко соедините с линейкой в шип/паз, обязательно пользуйтесь столярным клеем. Две другие детали должны иметь отверстия, в которых будет легко двигаться линейка. В качестве зажимного устройства можно использовать любой металлический болт подходящего диаметра с крупной резьбой. Чем крупнее будет резьба и чем длиннее участок резьбы в винтовом упоре, тем большее усилие во время зажимания деталей можно создавать.

Существует огромное количество различных видов струбцин, мы остановились на наиболее простом и очень надежном. Изготавливать другие специальные струбцины надо только тем специалистам, которые занимаются производством большого количества одинаковых изделий. Тогда надо иметь специальные струбцины для зажима угловых соединений на «ус» и обыкновенных, для зажима очень мелких элементов деревянных конструкций и т. д. Для большинства мастеров достаточно иметь простые струбцины, с их помощью можно выполнять большинство столярных соединений.

Самодельные струбцины

Как изготовить ваймы

Вайма – приспособление, в котором можно изготавливать клееные соединения на больших площадях. Они применяются во время изготовления окон и дверей, мебельных щитов и пр. изделий с большими габаритными размерами. Промышленные ваймы довольно практичны, но их не всегда можно найти да и по цене эти приспособления могут отпугнуть некоторых потребителей. Мы расскажем, как изготовить вайму из металла и дерева.

Простая вайма из металла

Вам понадобится уголок размеров не менее 50×50 мм, несколько болтиков и резьбовые упоры. Из уголка изготавливается рама, на ней симметрично через равномерные промежутки просверлите отверстия, в этих отверстиях буду закреплены упоры для регулирования длины склеиваемых деталей. На картинке видно, как надо приваривать металлические винтовые зажимы. Мы использовали стандартные, вы же можете пользоваться большими болтами с неподвижно приваренными гайками. Доля повышения устойчивости к направляющим нужно приварить подножки, сделайте их из обрезков уголка. Принцип работы очень простой – после установки склеиваемой детали при помощи гаечного ключа надо зажать болты. Не забывайте подкладывать между деревянным изделием и металлическими упорами прокладки.

Преимущество такой ваймы – можно зажимать различные по размерам деревянные конструкции. Недостаток – неравномерность прижима по длине. Нужно делать несколько штук или пользоваться очень прочными и жесткими прокладками в виде металлических швеллеров или двутавров.

Самодельная вайма из металла

Деревянная вайма

Еще более простая конструкция, изготовить ее можно всего за несколько часов из отходов пиломатериалов. Материал изготовления – деревянные бруски 50×80 мм, длина зависит от предполагаемой длины склеиваемых элементов. Количество брусков выбирайте с учетом ширины изделий, расстояние между брусками не должно быть более 20 сантиметров. На рисунке видна схема изготовления, мы только опишем некоторые особенности использования деревянной самодельной ваймы.

Зажимать изделие можно двумя вариантами: металлическими винтами или деревянными клиньями. Для того, чтобы пользоваться первым вариантом, нужно найти или отдельно приобрести металлические винты, но мы не советуем заморачиваться. Зажим отлично выполняется и деревянными клиньями. Для этого нужно их предварительно заготовить, во время изготовления не делайте угол клина очень большим – его трудно будет забивать и возрастет риск самопроизвольного выпадения зажимов.

Деревянная самодельная вайма

Вставьте в сделанное приспособление деталь, при помощи реек или досок различной ширины предварительно уменьшите зазор между деталью и верхней планкой ваймы. В образовавшуюся между ними небольшую щель вбивайте клинья. При желании можете несколько усовершенствовать предлагаемое нами устройство. Для этого следует в вертикальных стойках через равные промежутки просверлить сквозные отверстия, они дадут возможность автоматически регулировать зазор между заготовкой и верхней горизонтальной планкой, клинья будет легче подбирать, фиксация будет устойчивее. Еще один, самый простой, метод зажима – используйте резиновые ленты и обматывайте ими детали с натяжением.

Зажим из дерева своими руками

Доброго времени суток любителям самодельных приспособлений. Когда под рукой нет тисков или же их просто нет в наличии, то самым простым решением будет собрать что-то похожее самому, так как особых навыков и труднодоступных материалов для сборки зажима не требуется. В этой статье я расскажу, как сделать деревянный зажим.

Для того, чтобы собрать свой зажим необходимо найти крепкую породу дерева, чтобы оно выдерживало большие нагрузки. В данном случае хорошо подойдет дубовая дощечка.

Для того, чтобы приступить к этапу изготовления необходимо:
*Болт, размер которого лучше взять в районе 12-14мм.
*Гайку под болт.
*Бруски из дерева дуба.
*Часть профиля из дерева сечением 15мм.
*Столярный клей или паркетный.
*Эпоксидка.
*Лак, можно заменить на морилку.
*Металлический стержень 3 мм.
*Сверло мелкого диаметра.
*Стамеска или зубило.
*Ножовка по-дереву.
*Молоток.
*Электродрель.
*Наждачка средней зернистости.
*Тиски и струбцина.

Первый шаг. В зависимости от ваших запросов размер зажима можно сделать разный, в данном случае автор выпиливает брусочки размером 3,5 х 3 х 3,5 см – одну штуку и 1,8 х 3 х 7,5 см – две штуки.

После этого зажимаем брусок длиной 75мм в тисках и сверлим отверстие с помощью дрели, отступив от края 1-2см.

Далее сопоставьте сделанное только что отверстие с отверстием в гайке и обведите контур карандашом. После разметки, вооружившись стамеской и молотком, вырежьте шестигранный потай для гайки.

Второй шаг. Для закрепления гайки в бруске необходимо промазать выточенный паз эпоксидной смолой внутри и погрузить туда ту самую гайку, немного утопив ее в бруске.

Как правило полное высыхание эпоксидной смолы достигается по истечению 24 часов, после чего можно переходить к следующему этапу сборки.
Третий шаг. Болт, который идеально подходит к нашей закрепленной гайке в брусе необходимо доработать, для этого берем дрель и просверливаем отверстие впритык к его шестиугольной шляпке.

После этого переходим к брускам, их необходимо совместить вместе, чтобы по бокам были бруски подлиннее, а между ними брусок покороче. Перед тем, как три бруса будут зажаты между собой, нужно просверлить отверстия в месте крепежа тонким сверлом, чтобы заготовка не раскололась, ибо такой расклад нам не подходит.

С помощью шуруповерта закручиваем шурупы в готовые места сверления, предварительно промазав стыки между собой клеем.

Закрепляем струбциной почти готовый зажимной механизм и ждем высыхания клея. Для удобного использования зажима необходим рычаг , при помощи которого вы сможете зажимать ваши заготовки, им как раз таки послужит металлический стержень и распиленная на две части круглопрофильная деревяшка сечением 15 мм, в обеих нужно просверлить отверстие для стержня и посадить это все на клей.

Завершающий этап. Для полного окончания сборки понадобиться лак или морилка, шлифуем наш самодельный зажим, а потом покрываем лаком в несколько слоев.

На этом изготовление зажима своими руками готово и в рабочее состояние он перейдет, когда лак высохнет полностью, после этого можно с полной уверенностью работать с данным приспособлением.

Всем спасибо, желаю удачных статей и самодельных затей.
Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

прижимы и упоры своими руками

Обработка заготовок на столярном верстаке будет удобной при использовании различных приспособлений, фиксирующих детали на поверхности стола. Своими руками реально сделать как простейшие упоры и прижимы, так и универсальные системы, позволяющие закреплять заготовки любых конфигураций.

Простые деревянные упоры для столярного верстака – чертеж, пример

Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.

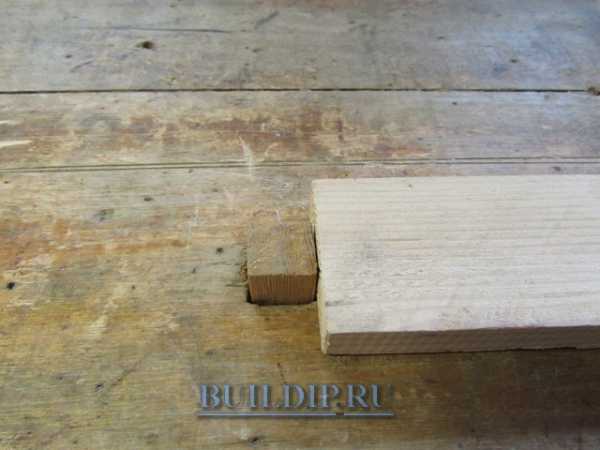

Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.

В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.

Как сделать упор с круглым стержнем

Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.

Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.

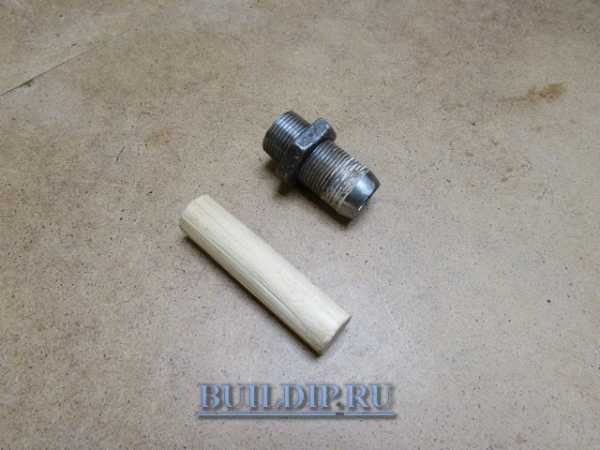

Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.

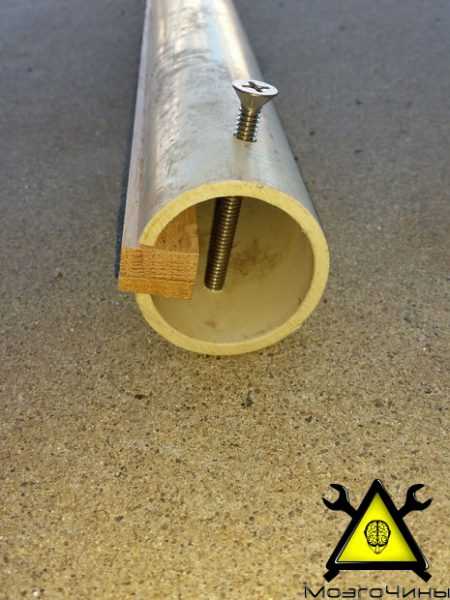

Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.

Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.

Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

Чертеж верстачных упоров из древесины.

Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

Нанесите столярный клей на стержень и в углубление.

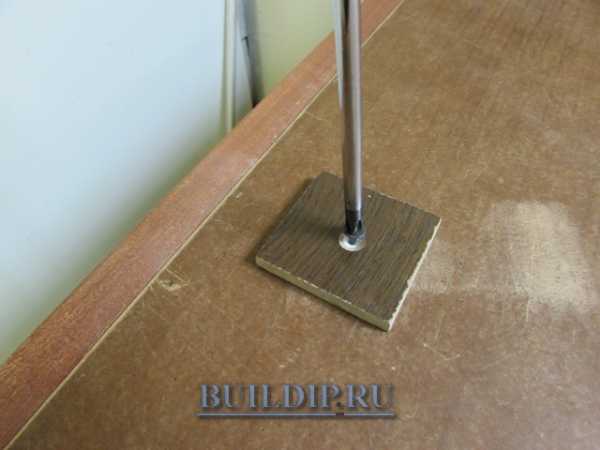

Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.

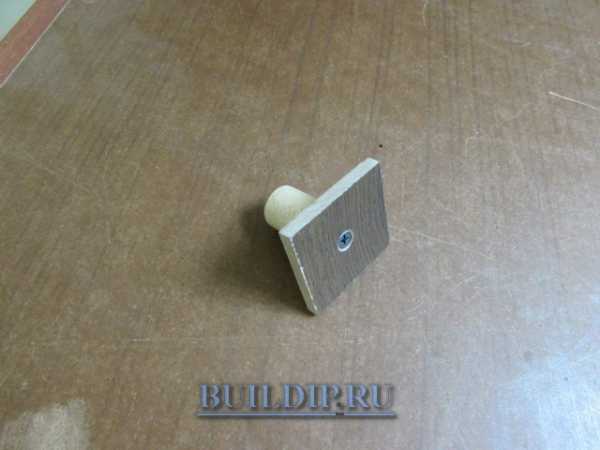

Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея.

Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.

Как сделать упор для распила досок

Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.

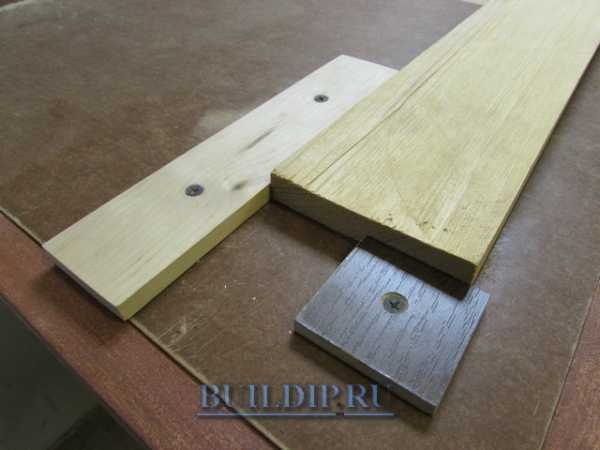

Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.

Схема бокового упора.

Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.

Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.

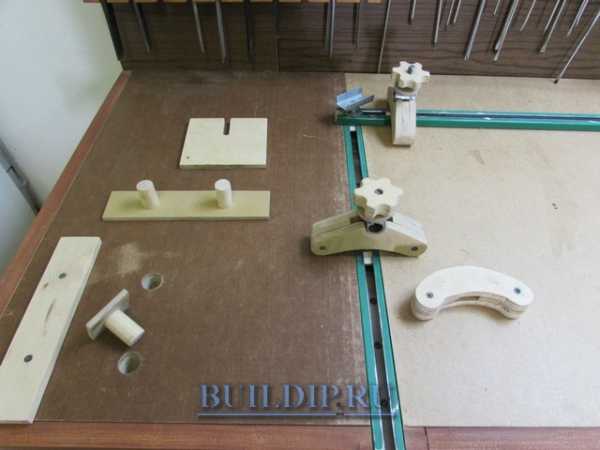

Универсальные верстачные прижимы

Подвижные крепления позволяют фиксировать на столярном верстаке различные заготовки и съемные рабочие панели. Прижимы передвигаются во врезанных заподлицо с поверхностью стола металлических направляющих с т-образным желобком (Т-слотах), которые могут быть алюминиевыми или стальными.

Схема прижимных приспособлений.

Как сделать направляющие своими руками

Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.

Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.

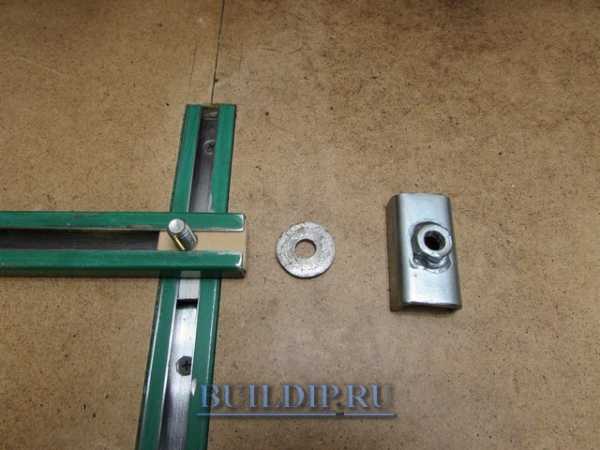

Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.

Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.

Как врезать направляющие в столешницу

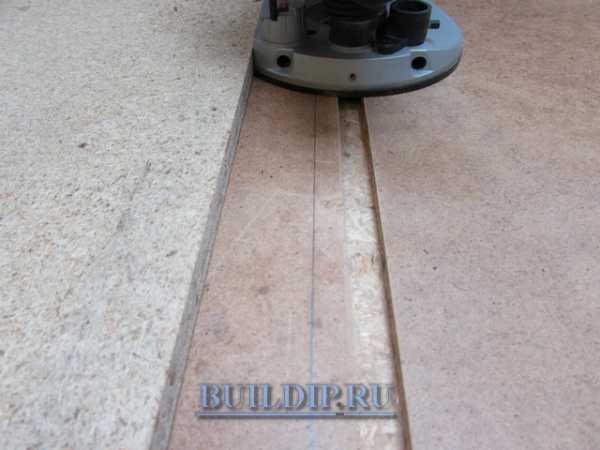

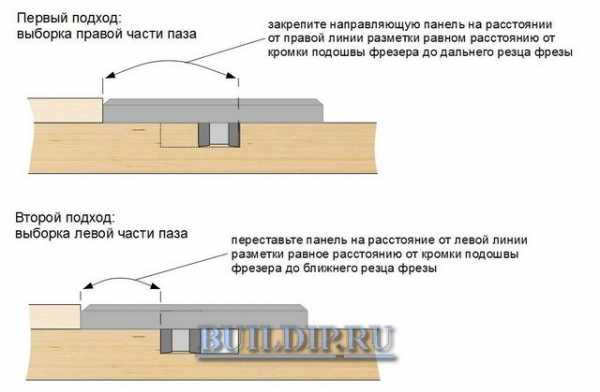

Используйте ручной фрезер для выборки углубления в столешнице. Если врезаемый профиль шире фрезы, делайте паз за два подхода.

Начертите на поверхности разметку и установите параллельно ей ровную панель. Для предотвращения сколов при выходе фрезы прикрепите вплотную к торцу деревянную рейку.

Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.

Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.

Закрепите направляющие шурупами, сделав в металле углубления под шляпки.

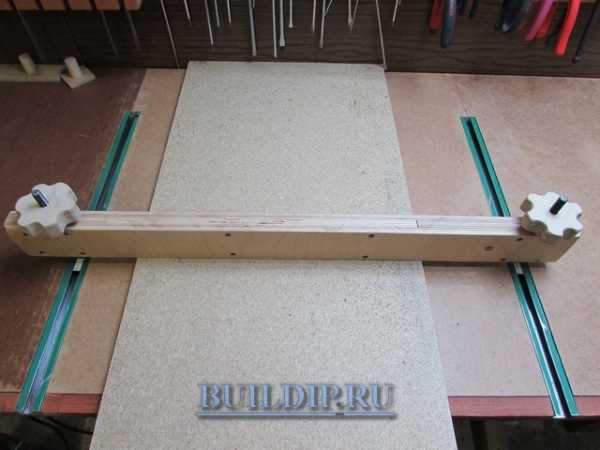

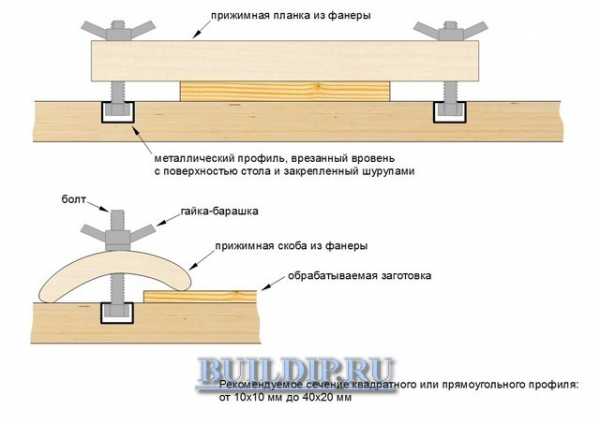

Как сделать простую прижимную планку

Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.

Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.

Чертеж заготовок прижимной планки.

Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.

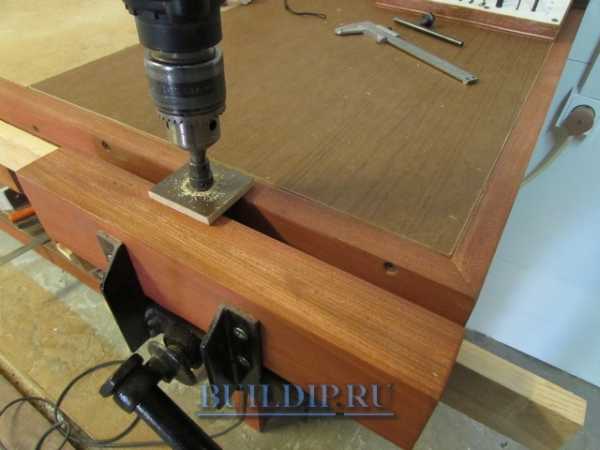

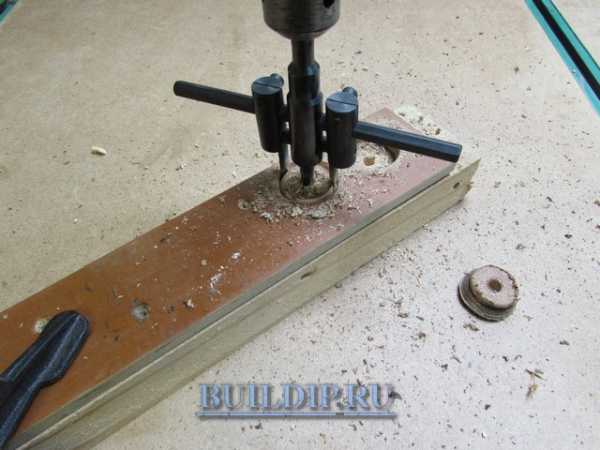

Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.

Аккуратно рассверлите в них отверстия под болты.

Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.

Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.

Как сделать прижимные скобы из фанеры

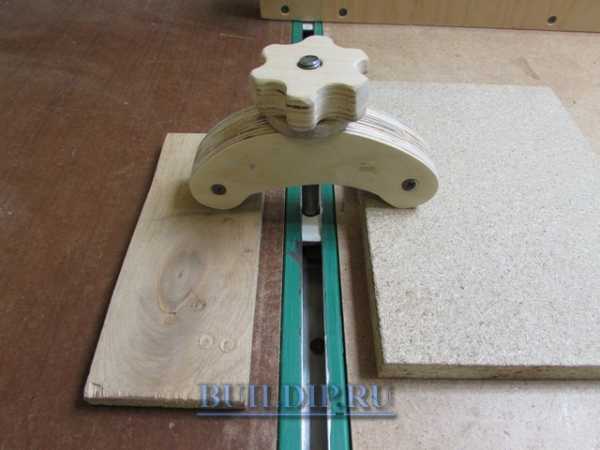

Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.

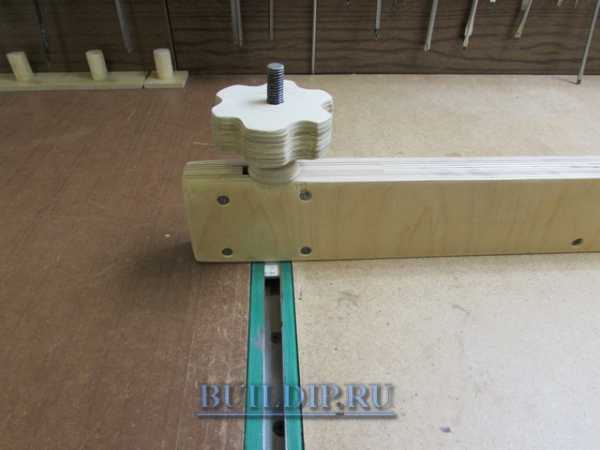

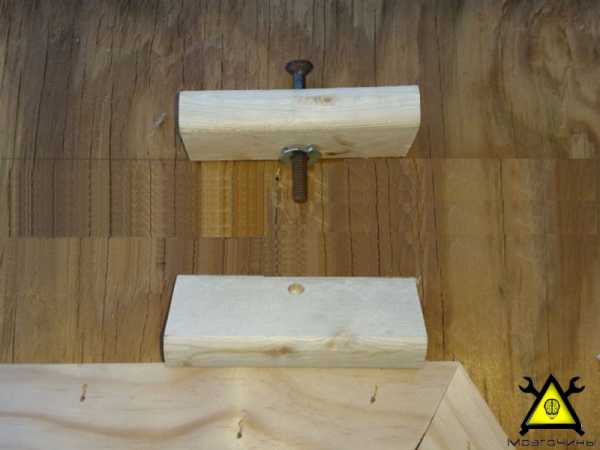

Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.

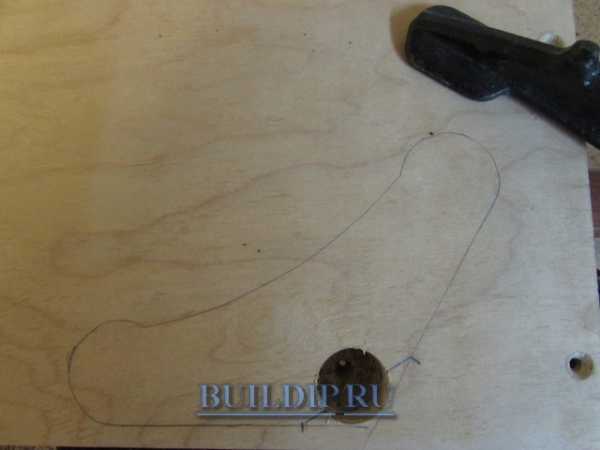

Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.

Порядок изготовления шаблона

Обведите шаблон на фанере и отметьте шилом центр сверления.

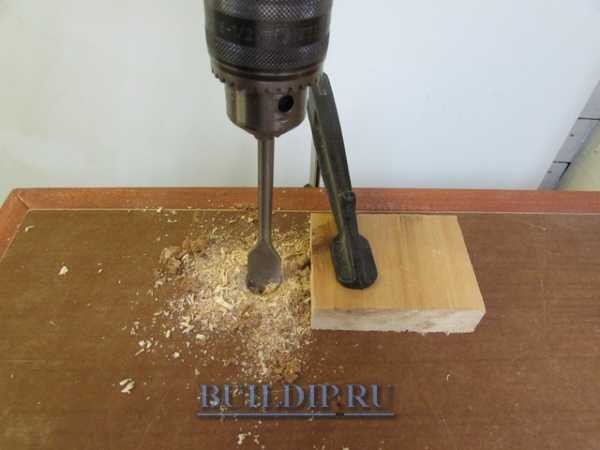

Сделайте отверстие перовым сверлом диаметром 22 мм.

Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов. Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям.

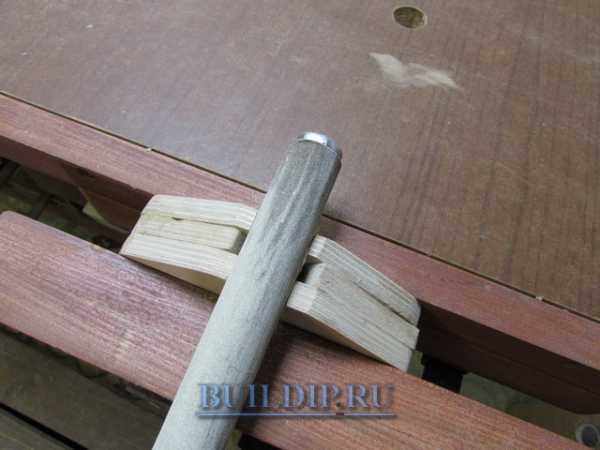

Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.

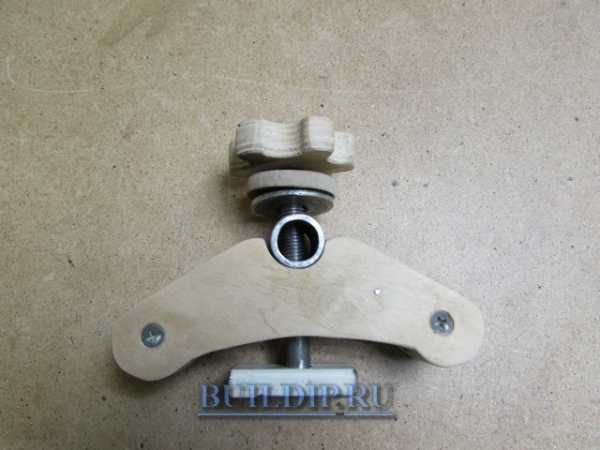

Соберите прижим, подложив под гайку шайбы.

Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.

Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.

Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.

Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.

buildip.ru

это зажимное приспособление для крепления деталей. Струбцина своими руками :: SYL.ru

Струбцина – это стягивающее зажимное приспособление, которое используется в работе с деревом и металлом, бумагой и кожей. В столярных мастерских при помощи струбцин склеивают между собой детали, доски и щиты, при сварочных работах зажимают плотно части металлических изделий. В делопроизводстве их используют при подшивке документов для архивации, а в автомастерских ими зажимают части механизма при ремонтных работах. Сапожник с ее помощью лучше склеивает подошвы.

Струбцина – это нужная деталь и в домашнем обиходе. С помощью них можно прикрепить точилку для карандашей к письменному столу или настольную лампу к прикроватной тумбочке. Даже при замене батарейки в хороших дорогих часах потребуется помощь струбцины, чтобы плотно прикрыть заднюю крышку. Ведь при качественной герметичности она закрывается очень туго.

Можно купить готовую струбцину в магазине, но обычно на производстве требуется сразу несколько разных изделий, а стоят они довольно дорого, поэтому большинство мастеров начинают задумываться над изготовлением струбцины своими руками.

Виды струбцин

Для работы необходимы разные виды таких зажимных устройств. Делают их из металла или прочной древесины. Бывают они разной формы: F и G-образные, ленточные, кромочные, трубные, быстрозажимные, винтовые, угловые или монтажные. Но как бы струбцины не различались по своему устройству и внешнему облику, цель у всех приспособлений одна: крепко зафиксировать изделия для дальнейшей обработки или соединения деталей между собой.

Изготовив такую конструкцию самостоятельно, можно крепко соединить между собой не только деревянные, но и металлические части. Используют такие струбцины для сварки.

Для работы нужны стальной уголок, имеющий толщину 4 мм и размер 40 мм, пластины 50 мм, шпильки с резьбой, гайки, шайбы и прутки, сварочный аппарат, дрель.

Под углом 90 градусов нужно приварить пластины к уголкам. С каждого бока прикрепить тоже при помощи сварки червячную конструкцию, представляющую собой небольшой кусок уголка с приваренной упорной гайкой, в которую сверху вкручивается вороток с отверстием для металлического рычага. На противоположной стороне собирается упорный механизм, состоящий из двух шайб. Упор свободно прокручивается на шпильке.

Такая угловая струбцина – это надежное крепление деталей под прямым углом, которое можно использовать не только для сварочных работ, но и в столярной мастерской при работе с деревом или фанерой.

Простая модель для склеивания углов

Для изготовления такой струбцины своими руками понадобится четыре одинаковых по размеру стальных уголка, шпилька с резьбой, две гайки барашковые, дрель, сварочный аппарат.

Два уголка приваривают между собой под прямым углом, получая ровный квадрат в сечении. Следующим этапом будет приваривание шпилек с резьбой, вставленных в просверленное отверстие по такому же диаметру. В оставшихся уголках также необходимо просверлить отверстия. Готовую струбцину собирать легко. Для этого нужно всего лишь зажать склеенные деревянные детали с помощью барашковых гаек.

При необходимости склеивания больших плоскостей, можно взять стальные уголки большей длины и установить дополнительные шпильки еще и снизу струбцины.

Самодельная ленточная струбцина

Такой тип зажимов используют часто для изготовления рамок для картин или фотографий. Такая струбцина – это универсальный мобильный механизм, с помощью которого можно склеивать углы рамок различного размера.

Для изготовления такого удобного приспособления понадобится фанера 6 мм, деревянный брусок, толстая фанера 10-15 мм, лобзик, шуруповерт, металлический угольник, простой карандаш, плотная лента с зажимом, болты, шайбы, барашковые гайки.

Первым шагом будет изготовление “столика”. Для этого берем прямоугольный лист фанеры и снизу с двух противоположных сторон прикручиваем на шурупах два деревянных бруска. Дальше нужно четко промерить и начертить диагонали, по которым будут лобзиком выпиливаться прорези для конструкции.

Следующим шагом будет изготовление из толстой фанеры четырех держателей рамок. Сначала нужно выпилить 4 одинаковых куска фанеры прямоугольной формы, потом с помощью металлического треугольника обрисовать на одной стороне одинаковые прямые углы и вырезать их. Также нужно изготовить прорезь для болта, чтобы струбцина имела мобильность и могла сдвигаться влево-вправо. Чтобы натянутая лента не соскакивала, можно вырезать углубление с противоположной стороны от уголка.

Струбцина быстрозажимная

Такой тип зажимного механизма рассчитан на выполнение работ, не требующих особо сильного и плотного сжатия деталей, так как не обладает крепким соединительным эффектом. Такой струбциной можно временно и быстро зафиксировать деталь, например, при нарезании. Работает она за счет эксцентрика, находящегося в середине одной из частей зажимного устройства.

Для изготовления понадобятся деревянные бруски или толстая фанера, металлическая пластина, саморезы, шурупы, болты, дрель, циркулярная пила, наждачная бумага.

Первым делом подготавливаются деревянные бруски. Форма их может быть различной, по желанию мастера. Это не играет большой роли. В задней части делается распил, примерно 6-7 см. В неподвижную часть струбцины вставляют металлическую пластину с предварительно просверленными отверстиями и надежно скручивают болтами. На подвижной части крепления не проходят через пластину, а располагаются по краям. Планка должна двигаться вверх-вниз.

Дальше работа продолжается уже над подвижной деталью. На пиле делают продольный распил, оставляя тонкую полоску снизу. Она будет выполнять роль зажима и должна двигаться. Распил делают и для эксцентрика, который прикручивают в верхней части детали.

Эксцентрик выполнить легко. Циркулем на бумаге рисуют полукруг, концы которого соединяют углом. Получается форма капли. Переносят размеры на тонкую фанеру и вырезают пилой. Чтобы эта деталь выполняла свою роль и оказывала давление на двигающуюся часть планки, центр полукруга смещаем на 1 см и просверливаем отверстие, прикрепляя к верхней планке шурупом. При повороте эксцентрика, деталь плотно фиксируется и быстро зажимается.

Зажимное устройство для стола

Очень удобна в употреблении и легка в исполнении струбцина настольная. Берется деревянный брус, кусок фанеры, болты, дрель, шпилька с резьбой и металлическая палочка для рычага. На лист фанеры прикручиваются болтами два бруска, которые неподвижно располагаются на столе. Затем устанавливается само зажимное устройство.

В одном из брусков сверлится отверстие, в которое вставляют шпильку с резьбой, надежно вкрученной в брусок меньшего размера под прямым углом. На свободный конец вставляется рычаг для удобства. Очень быстро и просто, справится даже новичок.

Простой зажим из дерева

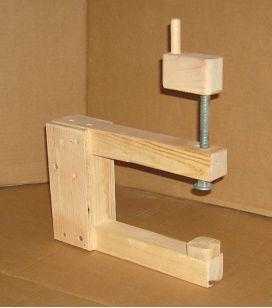

Такая G-образная конструкция предназначена удерживать две плоскости при склеивании. Изготовив несколько экземпляров, можно зафиксировать все углы. Для работы понадобится деревянный брус, фанера, шпилька с резьбой, гайка, шурупы.

Скрутив три одинаковых куска деревянного бруса, прочно фиксируем с помощью двух прямоугольных кусков фанеры. Дальше сверлим отверстие для шпильки. Чтобы она хорошо двигалась, можно в деревянный брус туго вбить гайку, по которой будет свободно крутиться шпилька. Ручку можно сделать на свое усмотрение или деревянной, или вставив простой рычаг из металлической палочки.

Установка светильника

С помощью зажимов можно переставлять настольную лампу в удобное для чтения место: на письменный стол, кровать, тумбочку или подвесную полку. Лампа на струбцине удобна в использовании, поэтому популярна.

Такие быстрозажимные приспособления, как струбцины, можно использовать во всех областях жизни и производства. Изготовливать их своими руками несложно, нужно только выделить немного времени и иметь желание. Удачной работы!

www.syl.ru

Строительный зажим – выбираем правильно

Очень часто, в строительстве возникает необходимость в креплении различных заготовок, деталей, инструментов и прочих вещей, к поверхностям, к другим деталям или заготовкам, и так далее. Естественно, это делается не вручную, а с помощью специальных приспособлений – строительных зажимов. Быть может, вы решили заняться какими-нибудь строительными вопросами или делами, и столкнулись с вопросом покупки строительных зажимов. Поэтому, в этой статье мы постараемся максимально подробно описать данный вид инструмента, каким он бывает, и в каких случаях лучше использовать тот или иной тип. И, конечно же, вы узнаете о советах, которые будут очень полезными и очень кстати, во время покупки строительных зажимов.

Что представляют собой строительные зажимы?

Начнем с определения, чем же является так называемый строительный зажим? – Это вспомогательный инструмент, который необходим для надежной фиксации каких-либо деталей, элементов и прочих. И, уже в зависимости от того, что нужно зажать – инструмент, деталь, поверхность или что-либо еще, используется тот или иной тип строительного зажима.

В большинстве своем, различают несколько наиболее распространенных видов строительных зажимов. Так, это зажим в виде «F»-струбцины, зажим для инструментов или тросов, а также пружинные зажимы – начнем с последних.

Пружинные зажимы. Что представляют собой пружинные зажимы? – Это такой тип строительного зажима, который используется для установки опалубки в строительстве. Благодаря своей специальной форме, в зажиме могут фиксироваться арматура или металлические прутья. Так, они устанавливаются в этот зажим и фиксируются специальной ручкой. Зажимание арматуры можно выполнить как вручную, так и с помощью специального ключа. Это уже будет зависеть от того, насколько плотно вам необходимо закрепить арматуру в конструкции. Также, данный инструмент называют замком опалубки, который представляет собой альтернативу стяжным винтам или гайкам. С помощью данного зажима, можно работать с арматурой, толщиной от 6 до 10 мм. Также, преимуществами данного замка является то, что он в значительной степени сокращает время на сборку опалубки, экономит средства на её установку (после работ остается минимум строительного мусора), а также универсальность и простота.

«F»-образная строительная струбцина. Данный вид струбцины, несколько отличается от столярной струбцины тем, что имеет более качественную и крепкую конструкцию, за что её еще прозвали универсальной струбциной. Внешне, собственно, как и функционально, данный вид струбцины ничем не отличается от столярной. В конструкции имеется подвижная и неподвижная части, однако в этом случае, все соединения и детали имеют высокую прочность, более внушительную толщину, так как в данном случае ей придется работать не с деревянными изделиями, а, преимущественно, с металлическими.

Зажим для троса. Еще один вид строительного зажима, который очень часто используется в строительстве и слесарных работах. Инструменты, которые связаны с тросами, обязательно должны иметь функцию фиксации тросов. Сделать это, можно лишь с помощью специальных зажимов. Конструкция их очень проста – один такой зажим состоит из «U»-образной детали, на концах которой присутствует две резьбы. К этой детали, крепиться еще одна небольшая прижимная деталь, которая фиксируется двумя гайками. Эти гайки накручиваются а резьбы, а в пространство, которое образуется между двумя деталями, зажимается трос, который фиксируется силой зажима этих гаек.

Советы при покупке строительных зажимов

Несмотря на конструкционные и функциональные отличия всех типов зажимов, критерии к их выбору остаются практически одинаковыми. Прежде всего, это касается материала, из которого изготовлены зажимы. Как правило, это сталь – однако, как и любой другой материал, она может быть разного качества. Обращайте внимание на строительные зажимы, имеющие название компании-производителя. Также, будьте внимательны и хорошо осмотрите инструмент на наличие брака, трещин или сколов и прочих дефектов, потому как такие инструменты делаются «штампом», и достаточно часто в продажу может поступать и брак.

Еще о зажимных инструментах:

– Тиски слесарные

– Струбцина столярная – виды и какую где применять

Еще интересные статьи по теме:

– Монтаж сайдинга своими руками

– Места применения монтажной пены

– Что запрещается делать при монтаже ЖБИ?

– Последовательность работ при ремонте квартиры

– Как правильно работать с монтажной пеной зимой

– Инструменты, вспомогательное и ремонтное оборудование

– Молоток каменщика – советы покупателям

загрузка…

www.megastroika.biz

Когда уместно изготавливать инструменты своими руками?

Перевёл alexlevchenko для mozgochiny.ru

Приветствую уважаемых читателей! В сегодняшней статье речь пойдёт о различных струбцинах и зажимах.

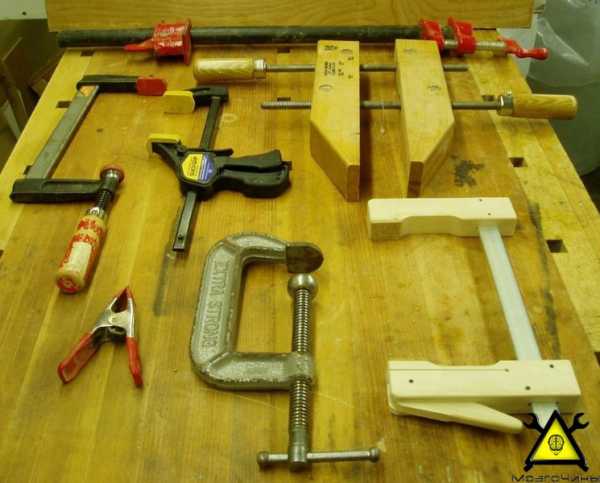

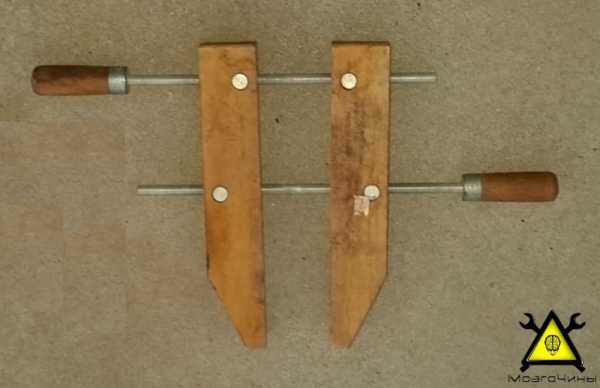

Существует великое множество струбцин-зажимов:

Для работ с деревом

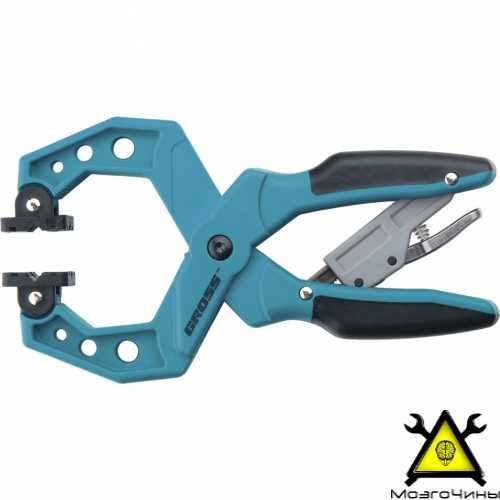

Пружинный зажим;

G-образная струбцина;

Реечная струбцина;

Зажимные хомуты;

Ременная струбцина;

Деревянные струбцины;

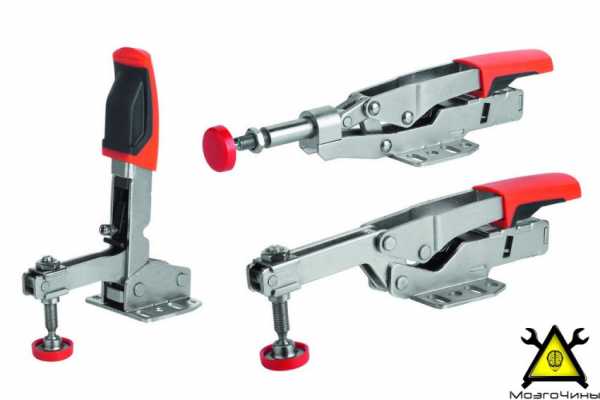

Вертикальная струбцина;

Струбцина горизонтальная;

Угловая струбцина;

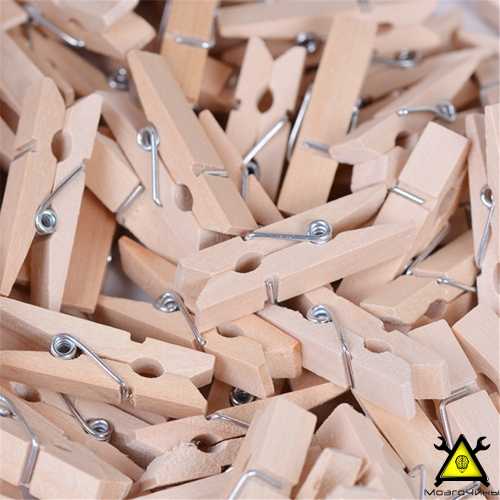

Деревянная прищепка 🙂

Для работы с металлом

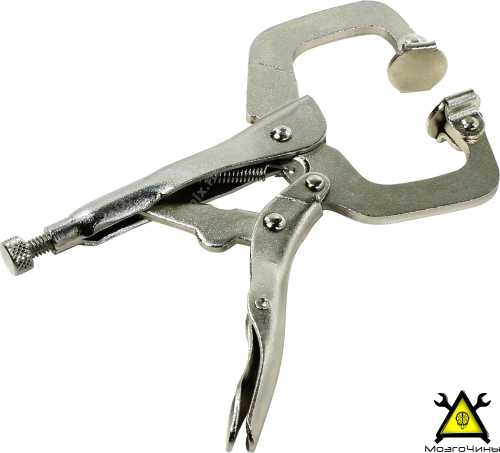

Ручные тиски-струбцины;

Ручные тиски с глубоким захватом;

Магнитные уголки и т.д.

Основное предназначение струбцин известно всем – фиксировать что-либо. Но не все знают, что струбцины (зажимы) проникли во все сферы человеческой деятельности. Например, автомобильные домкраты – прекрасный пример того, как струбцины могут не только фиксировать, но и удерживать многотонные грузы.

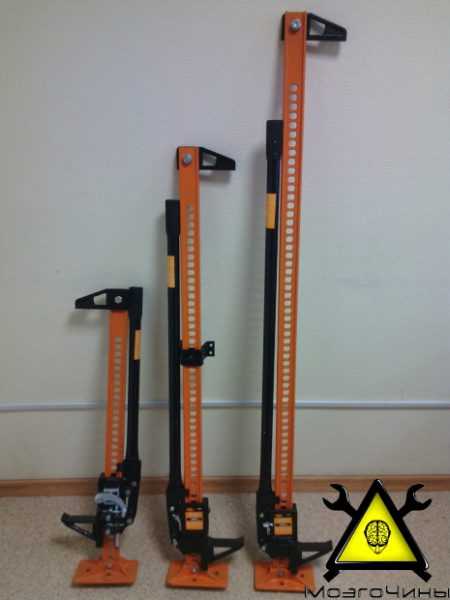

Второй тип струбцины-домкрата (другое название «ножницы»).

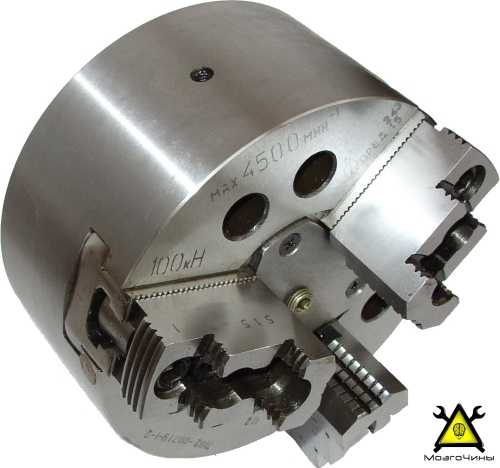

Тиски, зажимные и кулачковые патроны, — также относятся к «классу струбцин».

Помимо магазинных вариантов, можно изготавливать зажимы практически под любые цели.

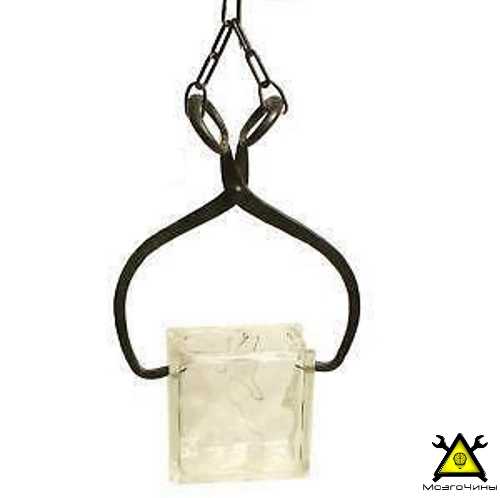

Наиболее распространённая форма U- или G- образная, иногда «X»/«XX» (щипцы для перемещения льда или переноски фанерных листов).

Некоторые струбцины имеют храповый/ фрикционный механизмы для «быстрой расцепки».

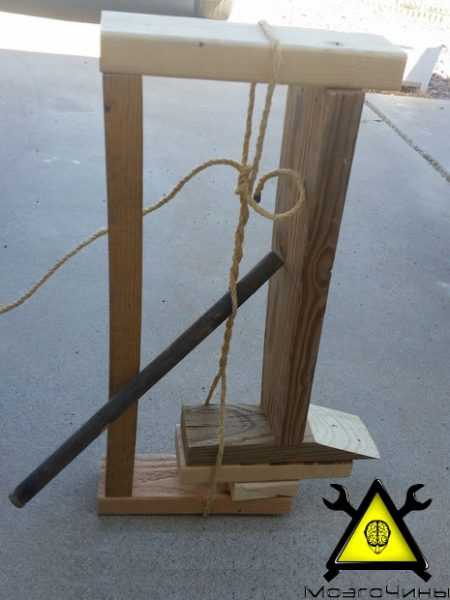

Прежде, чем тратить деньги на покупку озвученного выше списка, необходимо трезво оценить задачу: что нужно зажать и каким образом это можно осуществить. Например, для того, чтобы стянуть стул, можно воспользоваться резиновым жгутом и деревянной палкой.

Для того, чтобы фиксировать рамки, имеющие нестандартные углы, требуются узкоспециализированные струбцины. С помощью настольной циркулярки, деревянных обрезков, столярного клея и нескольких винтов, вы сможете быстро решить сложившеюся проблему.

Если же вам нужна действительно большая G-образная струбцина, просто найдите 3 куска доски и скрутите их вместе по принципы «стянутого стула».

На МозгоЧинах можно найти несколько неплохих статей на тему изготовления струбцин/зажимов своими руками.

Например, если Вам нужно скрепить две относительно длинные рейки, возьмём пластиковую трубу диаметром 5 см (диаметр трубы зависит от размера заготовок) и длинной немного больше длины скрепляемых деталей, и распустим её вдоль. Просверлим несколько отверстий и установим в них винты, закрутив которые, зажим будет фиксироваться «намертво».

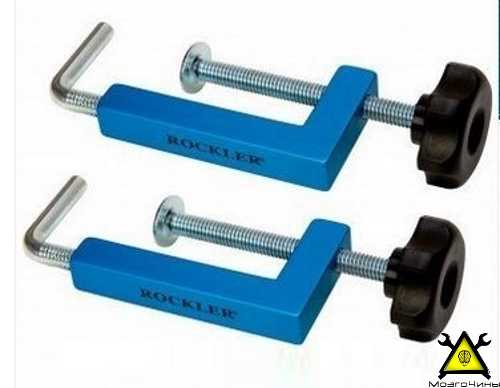

Еще один вариант магазинного и самодельного зажима.

Чтобы изготовить такую поделку потребуется запастись парой винтов, шайбами, гайками-барашками и столярными обрезками.

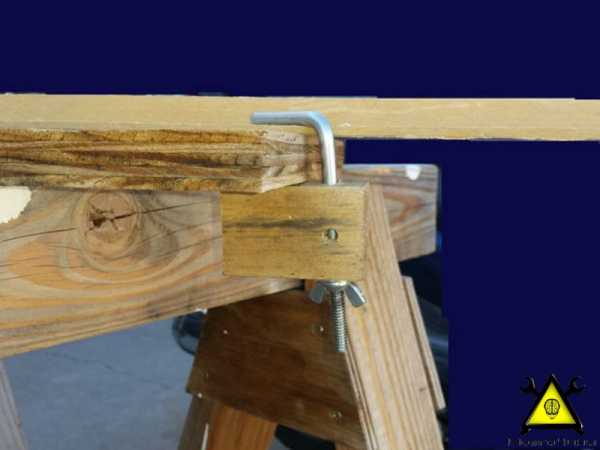

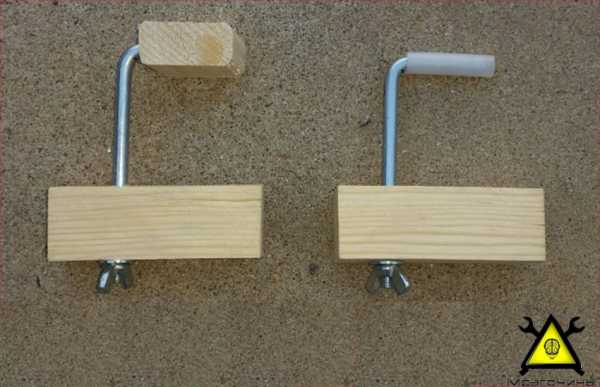

Отрезаем шляпки, зажимаем заготовки в тисках и загибаем под углом в 90 градусов при помощи трубы. После получения L-образных заготовок, сверлим отверстия в деревянных брусках. Проталкиваем обрезанные винты в отверстия, затянув их «барашками»

В качестве доработки можно изготовить сменные насадки (из дерева или пластика) для того, чтобы зажим не деформировал поверхность зажимаемого материала.

Вместо гайки-барашка можно использовать обычную гайку, приваренную/припаянную к короткому кривошипу.

Имея лишь небольшой набор инструментов, можно изготовить струбцины/зажимы под различившие задачи.

На этом всё. Надеюсь, что статья вам понравилась. Творческих успехов 🙂

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое – ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru

соединение по кромке для соединения узких досок

Cплачивание, или соединение по кромке, используется для соединения сравнительно узких досок с целью получения более широких, досок или панелей, например для крышек столов или при изготовлении шкафов. Кромка может быть как плоской, так и профилированной. Профилирование применяется для увеличения площади склейки, повышения прочности и в качестве средства фиксации, что помогает при склеивании. Прочность всех исполняемых методов зависит прочности склейки. Современные клеящие вещества дают весьма прочные соединения, и при условии аккуратной и точной подгонки деталей даже соединение на гладкую прочнее самой древесины.

Подготовка материалов

Доски должны быть одинаковой толщины. Когда это возможно, используйте доски поперечной распиловки (поперечно-слоистые доски), так как они более стабильны, чем доски продольной распиловки (продольно-слоистые доски).

Выбор и расположение досок

Если у вас нет выбора или вы выбрали продольно-слоистые доски из-за их текстуры, располагайте доски так, чтобы направление годовых колец соседних досок чередовалось (1). Одновременно подбирайте доски по цвету и так, чтобы волокна располагались в одном направлении, иначе окончательная отделка поверхности будет затруднена. Каждую доску пронумеруйте с лицевой стороны (2) и при дальнейшей работе следите, чтобы верх и низ всех цифр совпадали.

Соединение на гладкую кромку

При сплачивании кромки досок обычно отстругиваются под прямым углам к лицевой стороне. Соединение на гладкую кромку может называться соединением по кромке встык, на гладкую фугу (от «фугование»), на чистую кромку и т. п.

Проверка прямого угла

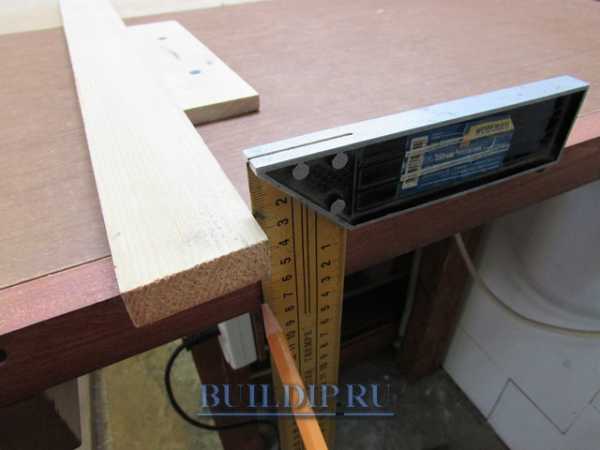

Работайте фуганком или самым длинным из всех имеющихся у вас рубанков для выравнивания каждой кромки (1). Постоянно проверяйте прямой угол между кромкой и лицевой стороной с помощью угольника. Прямолинейность кромки проверяйте металлической поверочной линейкой (2).

Неровность досок

Небольшая вогнутость допустима, если доски будут фиксироваться зажимами, но если планируется соединение с притиркой, то они должны быть абсолютно прямыми. Слегка вогнутые кромки (1) приемлемы при условии зажимания их в струбцинах, так как дополнительное напряжение на концах минимизируется при усушке, кроме того, оно противодействует торцевому растрескиванию. Выпуклые кромки (2) неприемлемы, поскольку сжимание концов струбцинами создаст напряжения, которые могут привести к растрескиванию торцов.

Подгонка досок рубанком

Выстрогать ровные доски по отдельности достаточно трудно. Одним ил способов сделать прямоугольность менее критичной для соединения является строгание двух кромок одновременно. Установите вровень две доски в тисках лицевыми сторонами наружу (3). Ровно отстрогайте кромки. Даже если кромки досок не будут абсолютно перпендикулярны лицевой стороне, состыкованные доски будут соответствовать друг другу и образуют плоскую поверхность (4).

При сплачивании трех и более досок обе кромки внутренних досок должны быть выровнены. Пользуясь только что описанной техникой выравнивания кромок, установите первую и вторую доски в тиски и выровняйте рубанком кромки. Уберите первую доску, поверните вторую и прижмите к ней доску номер три так, чтобы лицевые стороны снова были наружными. Таким же образом подгоняйте каждую пару кромок (5).

Фиксация досок при сплачивании

Перед склеиванием проверьте подгонку досок, зажав их в струбцины. Одновременно это будет и подготовкой самих струбцин к склейке, процесс, которой должен занимать как можно меньше времени. Количество струбцин зависит от размера «делянки» – так называется заготовка, полученная в результате сплачивания, но следует использовать по меньшей мере три для большинства панелей. Между губками струбцин и кромками досок поместите прокладки из деревянных обрезков. Выкладывайте доски на бруски или рейки, расположенные на столе, верстаке и т.п.

Склейка

Нанесите тонкий слой клея на соединяемые кромки. Поперек досок с каждого конца поместите струбцину, на расстоянии от края, равном примерно четверти длины досок (1). Струбцины не должны касаться поверхности, чтобы не было их контакта с клеем, выступающим на древесине. При необходимости постучите по соединениям молотком через деревянный брусок, чтобы выровнять доски по уровню (2).

Переверните делянку и посередине установите третью струбцину (3). Этот зажим не только стягивает соединения, но также противодействует изгибающей заготовку силе от воздействия двух других струбцин. Удалите лишний клей, выступивший из соединений досок.

Оставьте делянку в зажимах, пока клей не затвердеет. Если требуется освободить стол, можно ее поставить, прислонив к стене, но следите за тем, чтобы она имела ровную опору для предотвращения деформации.

Соединения в шпунт

Лучшим инструментом для ручного изготовления гребня и паза такого соединения (оно может называться соединением в паз и гребень по кромке) является комбинированный рубанок. Начинайте с выполнения гребня с помощью ножа для гребней.

Выполнение гребня

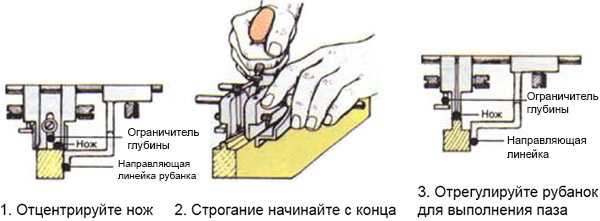

Установите заготовку в тиски лицевой стороной к себе. Линейку рубанка установите так, чтобы гребень проходил по центру кромки (1). Это можно проверить тем, что слегка прострогать кромку в одну сторону, а затем перевернуть рубанок и поставить его на ту же кромку, но уже прижимая линейку к другой боковой грани доски. Если нож совпадет с полученными при первом легком строгании метками на древесине – гребень пройдет по центру.

Выставьте ограничитель глубины строгания рубанка и выстрогайте гребень, начиная с переднего конца (2).

Выполнение паза

Чтобы вырезать паз, установите в рубанок нож для пазов, соответствующий по ширине сделанному гребню. Поставьте нож на гребень и отрегулируйте положение направляющей линейки (3). Установите ограничитель глубины так, чтобы паз получился немного глубже высоты гребня. Зажмите доску в тиски и вырежьте паз.

Соединение на рейку

Другим вариантом соединения в паз и гребень является соединение на рейку – вставной фанерный шип или шпонку. Она вставляется в пазы (шпоночные канавки или шлицы), выбранные и обеих половинах соединения. Это соединение можно изготовить любым рубанком для пазов на отрезном или фрезеровальном станке.

wood-petr.ru
