Все о струбцинах | Полезная статья
Струбцины являются незаменимым помощником каждого столяра. Именно они способствуют ровной и надежной склейке изделий. Разновидностей струбцин и зажимов существует довольно много, при этом производители не перестают искать новые решения, чтобы сделать свой инструмент еще более удобным, функциональным и адаптированным к специфическим столярным задачам.
В данной статье подробно поговорим об основных типах струбцин для дерева: расскажем из чего состоят и как работают различные модели зажимов, рассмотрим преимущества и недостатки каждой из них.

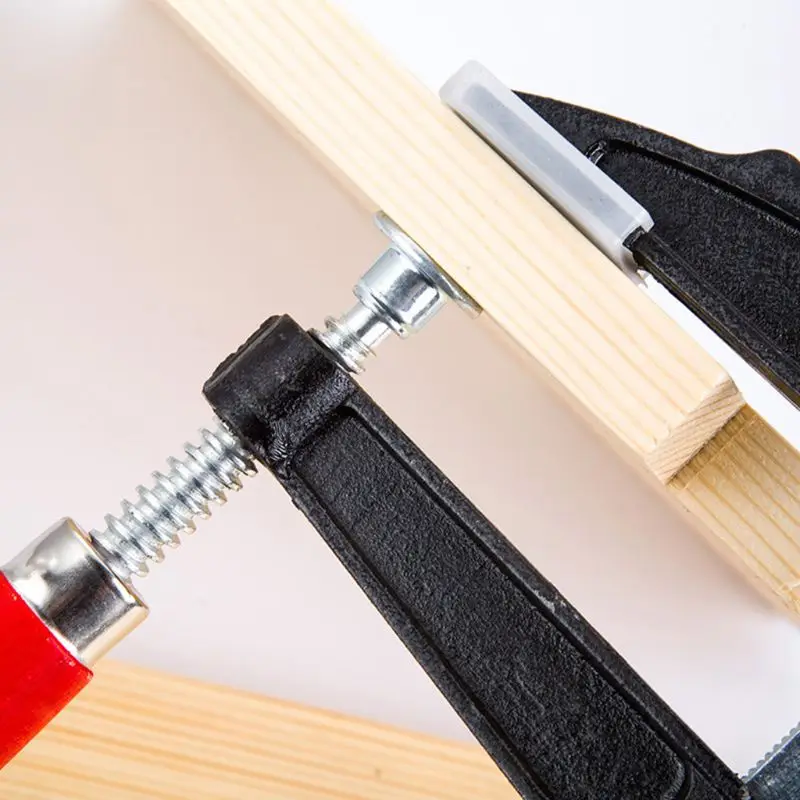

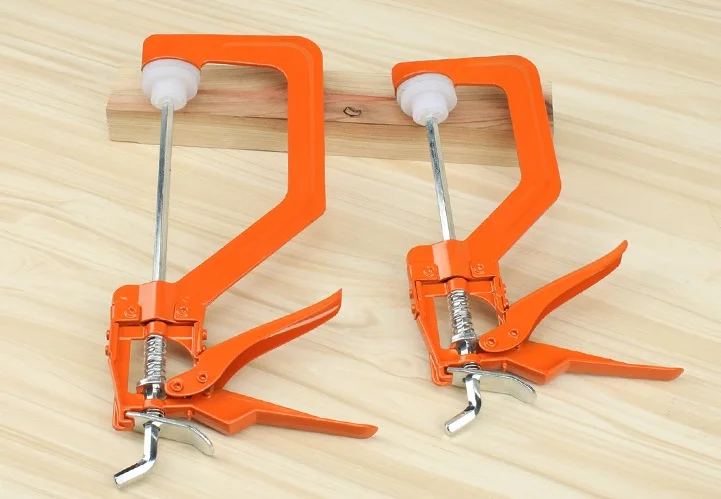

G–образные струбцины, также нередко именуемые С-образными, – это наиболее универсальный и массовый тип столярных зажимов. Основой конструкции является литая или кованая скоба с подвижным прижимным винтом.
Г-образные струбцины легкие, удобные в использовании, обеспечивают большое прижимное усилие, не имеют люфтов губок.
G–образные струбцины используют в случаях, когда нужно приложить одинаковое усилие сжатия к поверхностям, параллельно расположенным по отношению друг к другу.

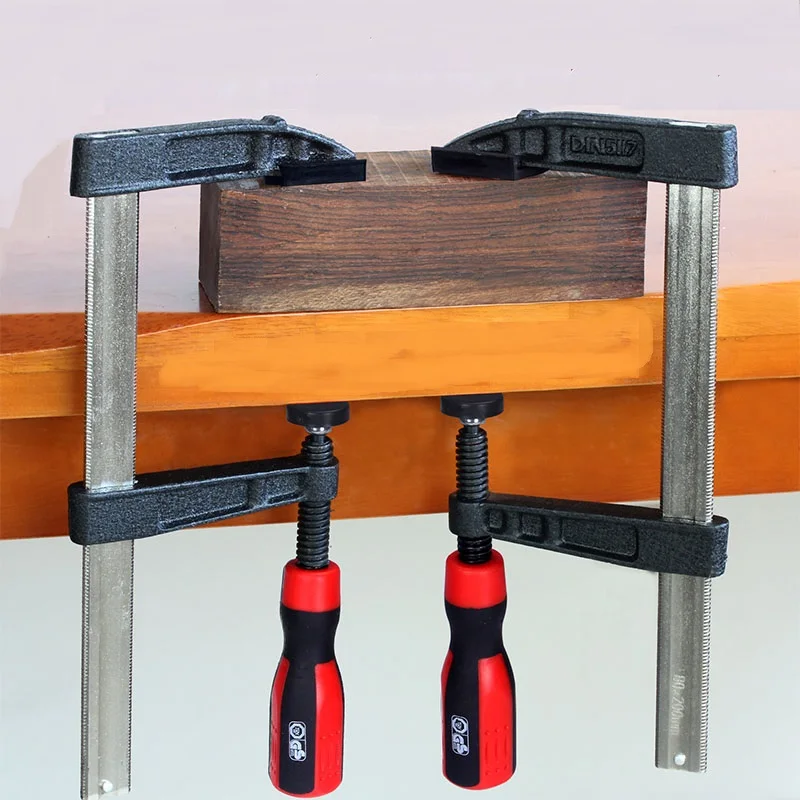

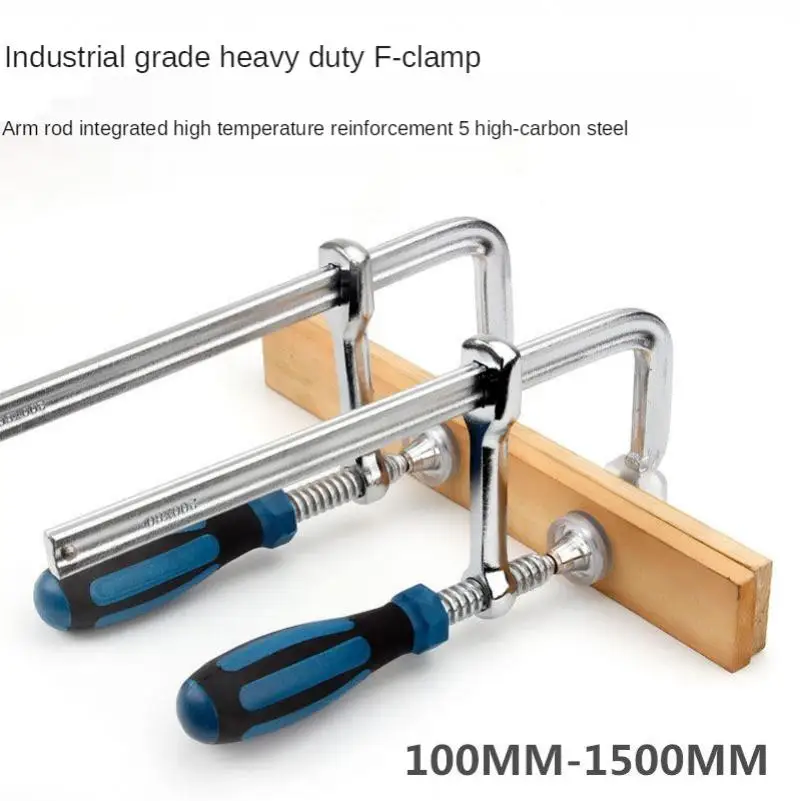

Зажим состоит из направляющей шины, на которой зафиксированы подвижная и неподвижная губки. Подвижная скоба, скользящая по направляющей, имеет установочный винт, который позволяет регулировать нужную длину захвата и предотвращает ослабление струбцины. Губки комплектуют накладками для защиты фиксируемых поверхностей.
Преимущества.
Главным достоинством Ф-образных струбцин является их универсальность. Регулируемая длина захвата дает возможность прочно и сильно фиксировать заготовки различной толщины.
Недостатки.
C F-образной струбциной не всегда удобно работать, т.к. для манипуляций с инструментом приходится задействовать обе руки.
Область применения.
Используют для фиксации деревянных изделий и заготовок различной толщины.
Торцевые струбцины
Особенности конструкции.
Торцевая струбцина состоит из литой или кованой основы-скобы с тремя прижимными винтами.
Преимущества.
Простая и доступная
конструкция для решения специфических столярных задач: струбцина с Т образным профилем используется для зажима кромок и торцов.Недостатки.
При всей своей функциональности, совладать с торцевым зажимом не так просто: фиксировать кромку, одновременно держать струбцину и подкручивать три зажима не всегда удобно в одиночку.
Область применения.
Зажим кромок и торцевых элементов деревянных изделий.

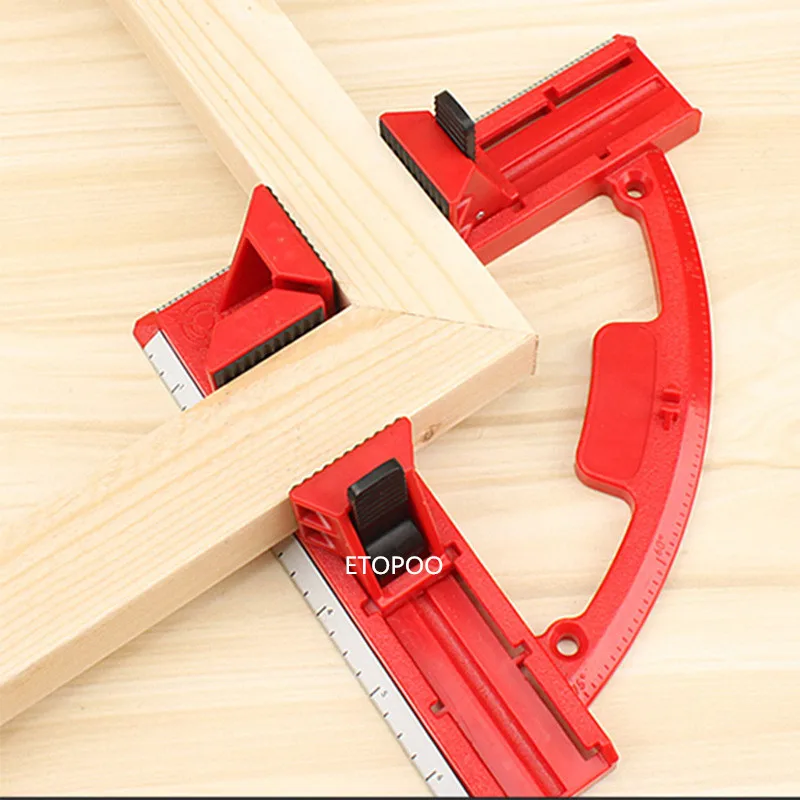

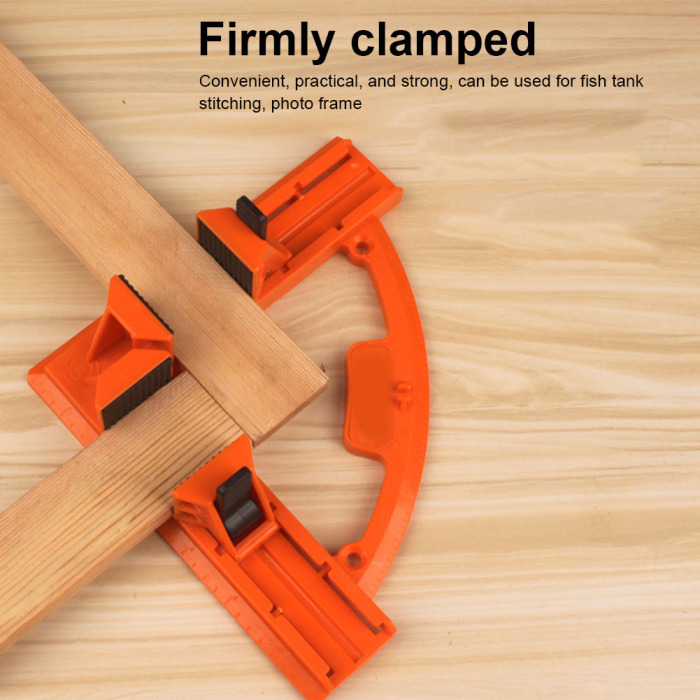

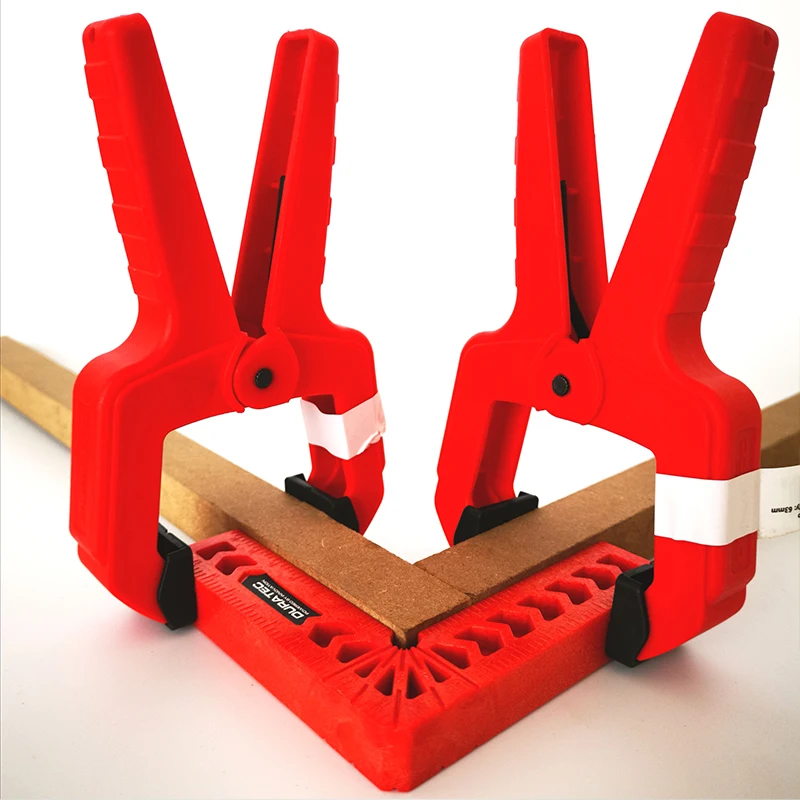

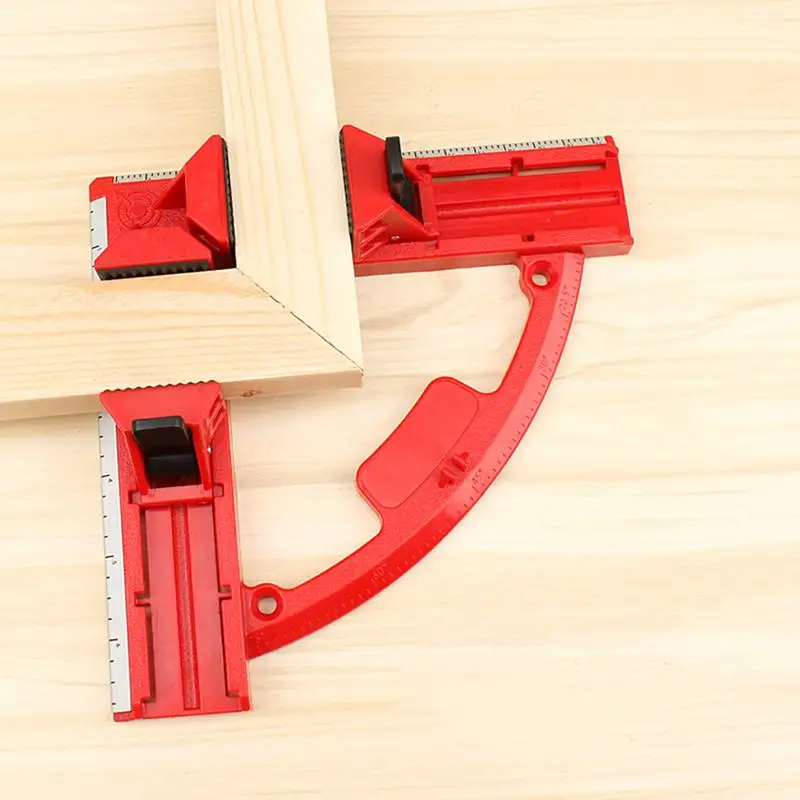

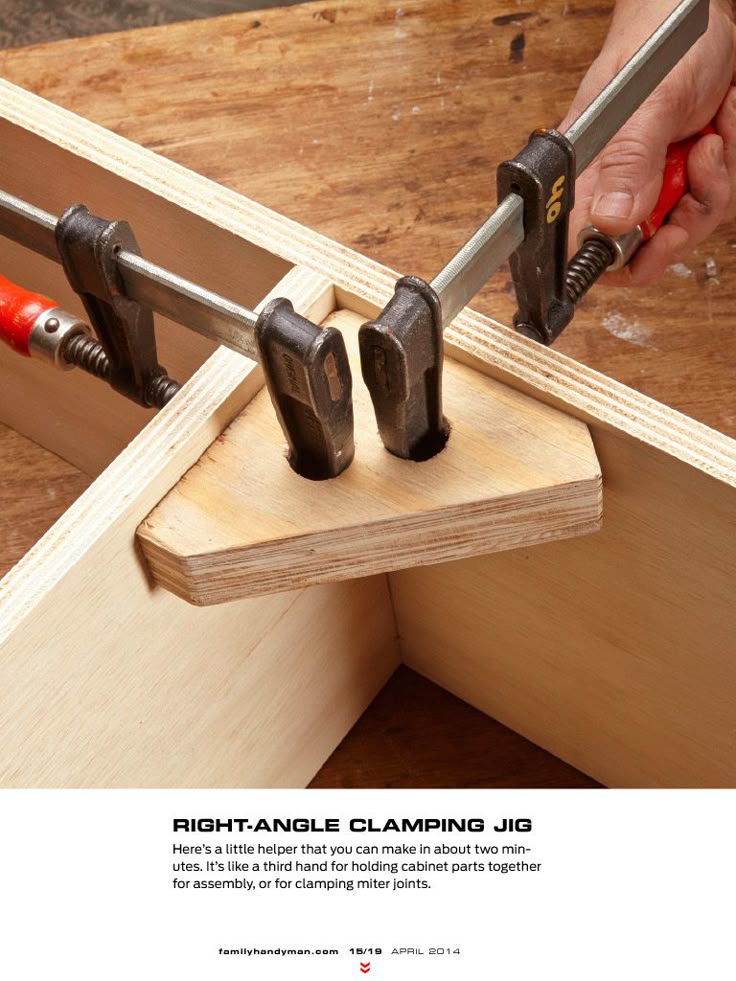

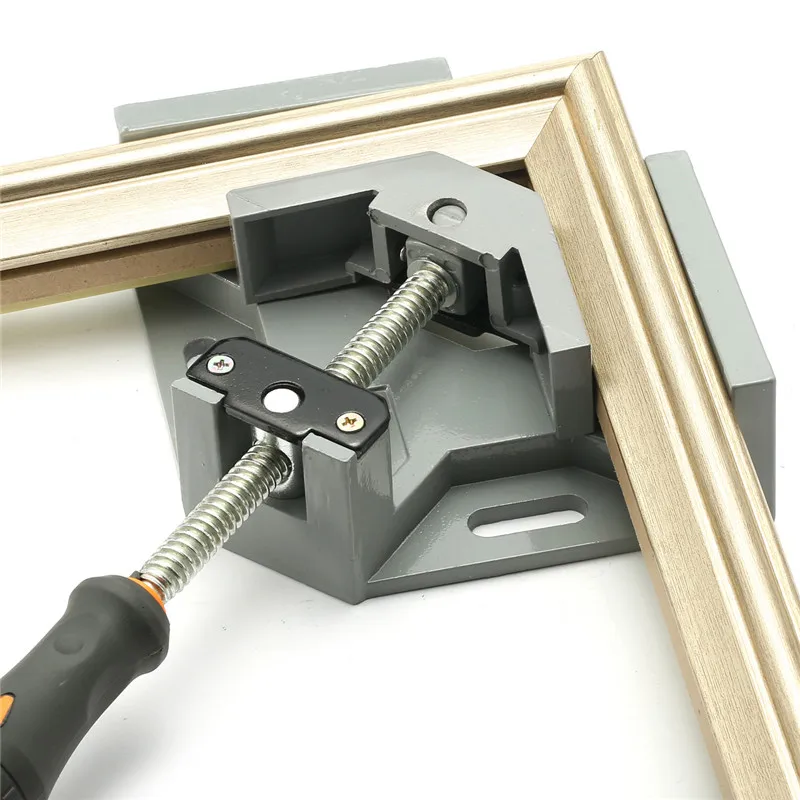

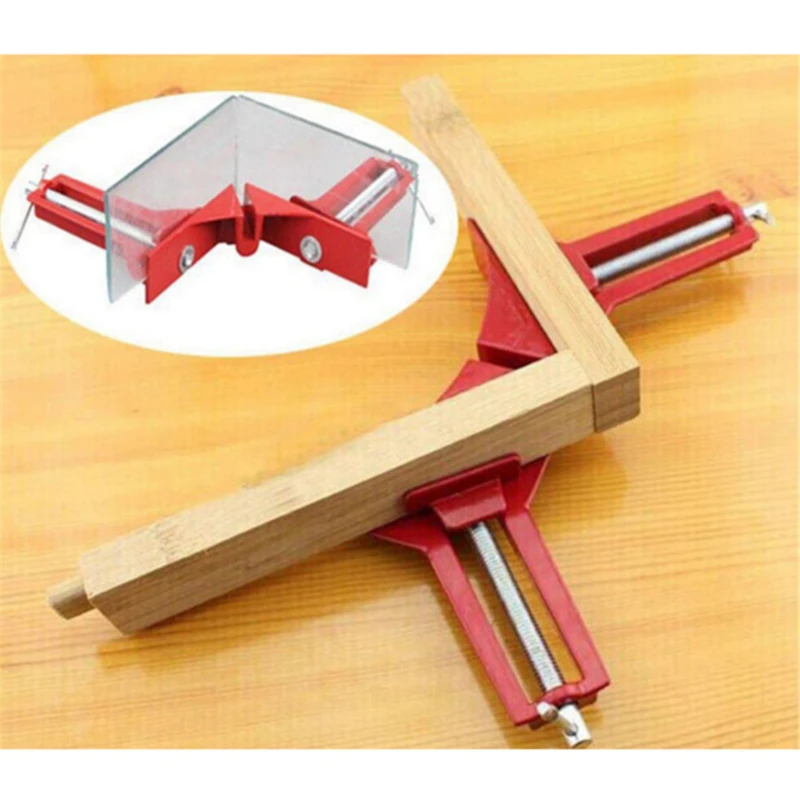

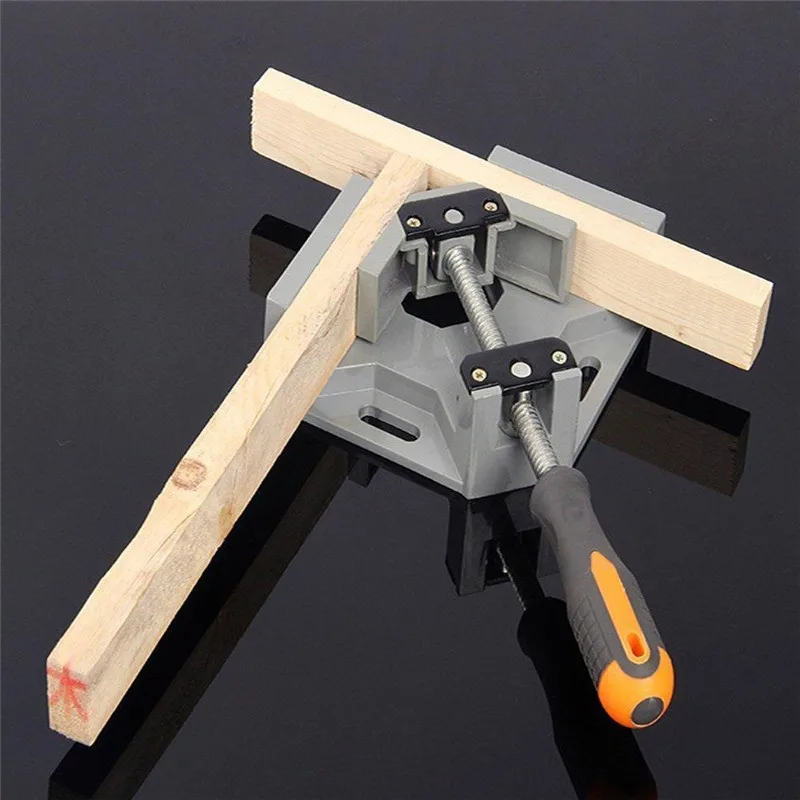

Угловые струбцины
Особенности конструкции.
Струбцины для угловых соединений могут иметь самое разное исполнение. Типовая конструкция состоит из корпуса, одного или двух винтовых прижимов с поджимными пятками.
Преимущества.
Простое и компактное приспособление для фиксации заготовок под прямым углом. Такие струбцины нередко дополняют специальными отверстиями для крепежа к верстаку.
Недостатки.
Ограниченные возможности при работе с габаритными деревянными элементами.
Область применения.
Струбцины для склейки и фиксации древесины под прямым углом. Создание соединений на ус.

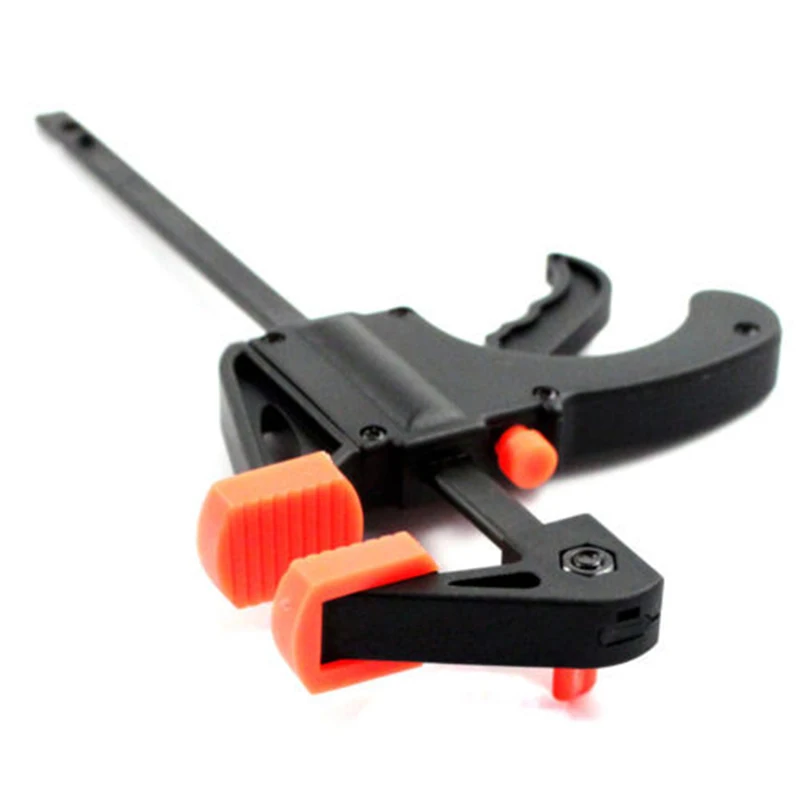

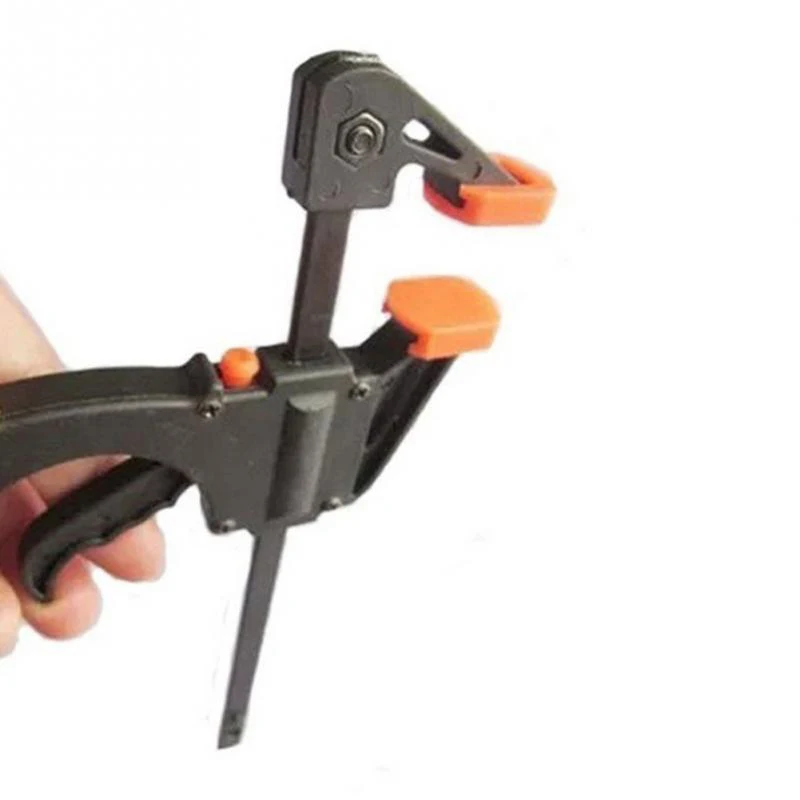

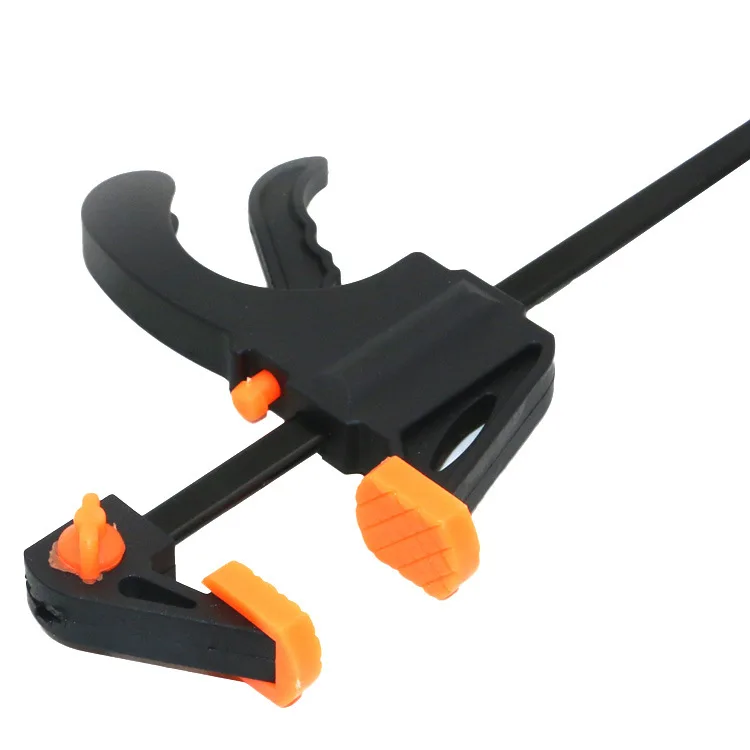

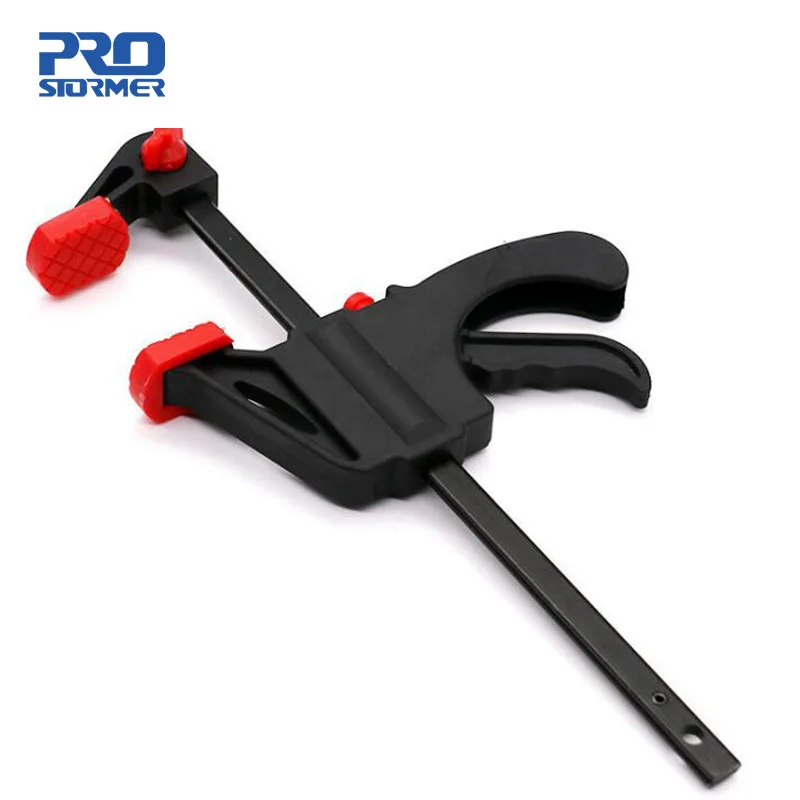

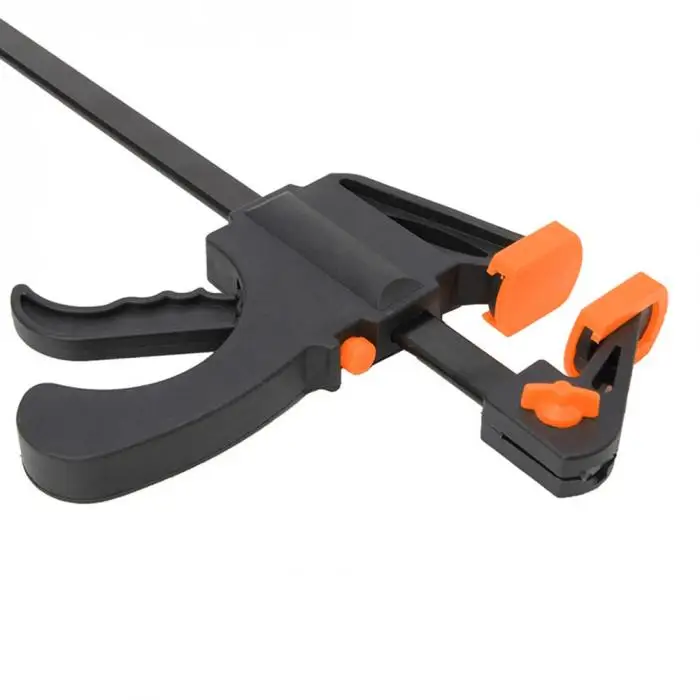

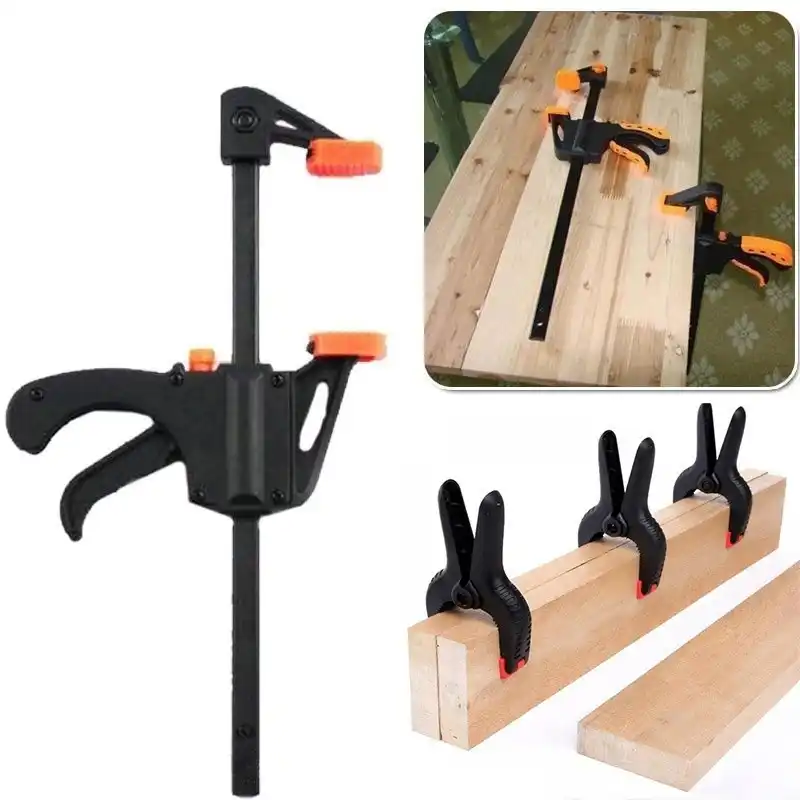

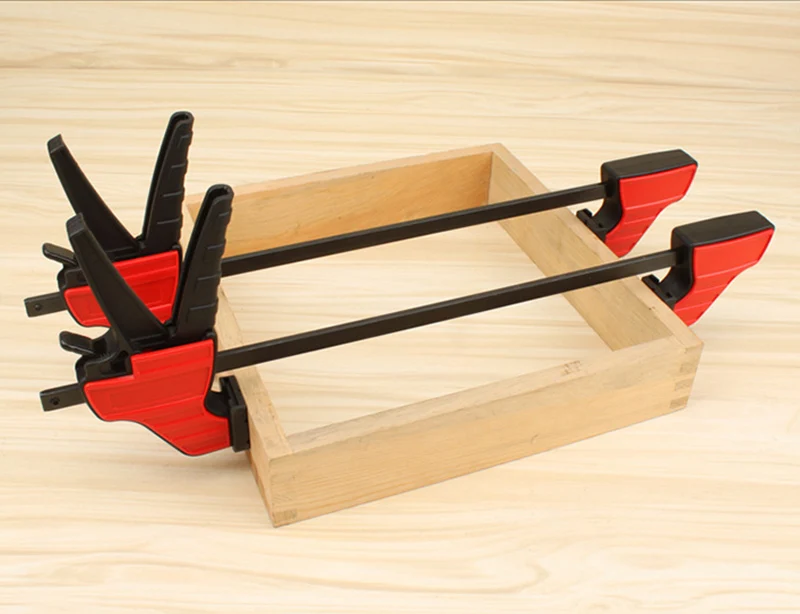

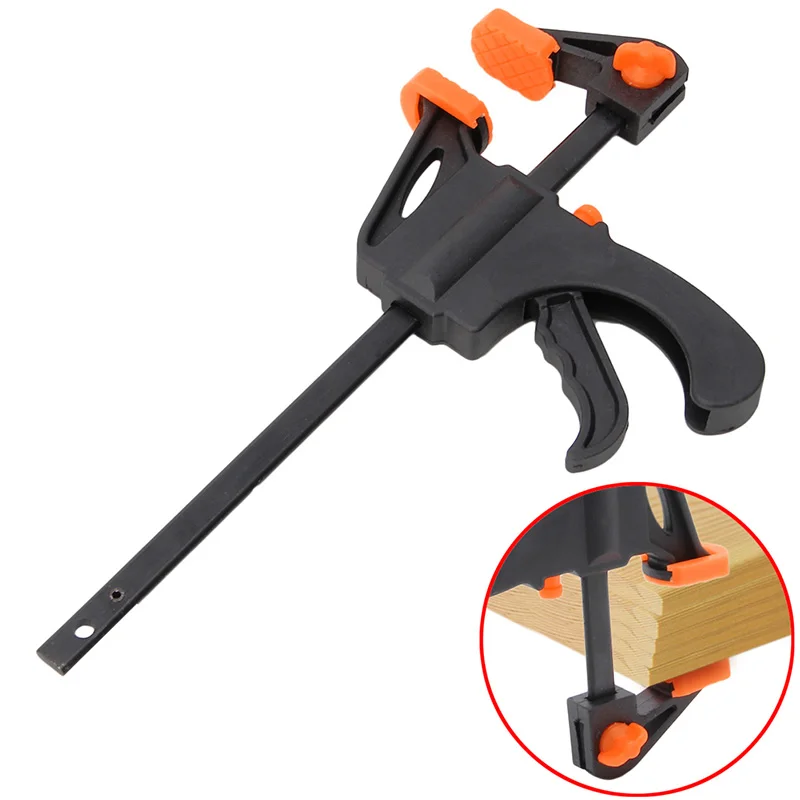

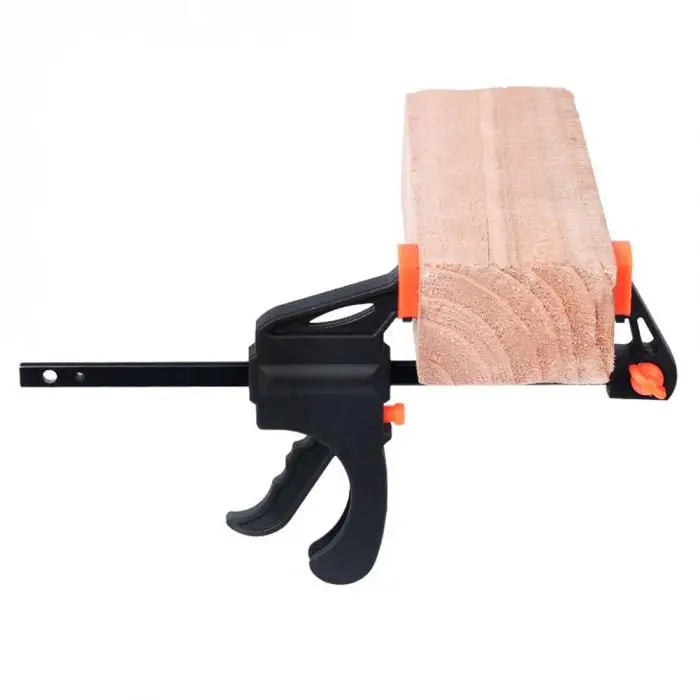

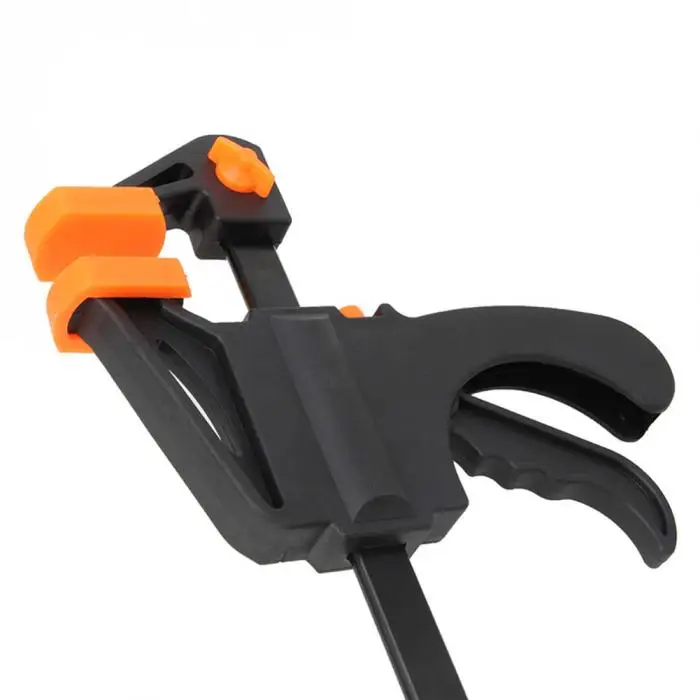

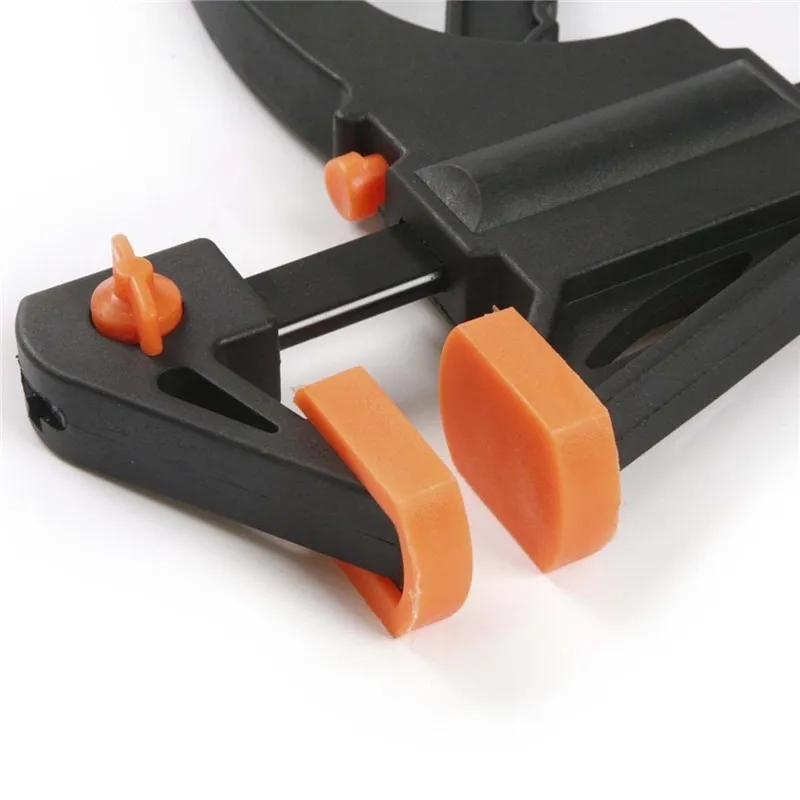

Быстрозажимные (автоматические) струбцины
Особенности конструкции.
Типовая конструкция быстросъемной струбцины состоит из металлической шины и двух пластиковых губок (подвижной и фиксированной). Подвижная часть прижимается посредством специального рычажного механизма. Легкий и прочный корпус быстрозажимных струбцин изготавливают из пластиковых композитов армированных стекловолокном.
Это позволяет использовать автоматические зажимы практически в любых условиях.Преимущества.
Одноручные варианты, пожалуй, самый удобный и эргономичный тип зажимов. Как пользоваться таким струбцинами понятно интуитивно: все манипуляции производят одной рукой, в то время как вторая придерживает деталь. Даже самые небольшие быстродействующие струбцины обладают огромным прижимным усилием.
Большинство рычажных моделей имеет трансформирующуюся конструкцию, которая расширяет возможности инструмента. К примеру, на некоторых моделях можно развернуть губки в противоположные стороны, для работы враспор, что очень удобно при разборке шиповых соединений. Две быстрозажимные струбцины можно легко перекомпоновать в одну длинную, сцепив выступы на неподвижных губках.
Недостатки.
Качественные автоматические зажимы стоят довольно дорого, а бюджетные аналоги почти все не отличаются высокой надежностью.
Область применения.
Быстросъемные струбцины используют для всех типов столярных работ: от фиксации небольших деталей до склейки габаритных щитов.

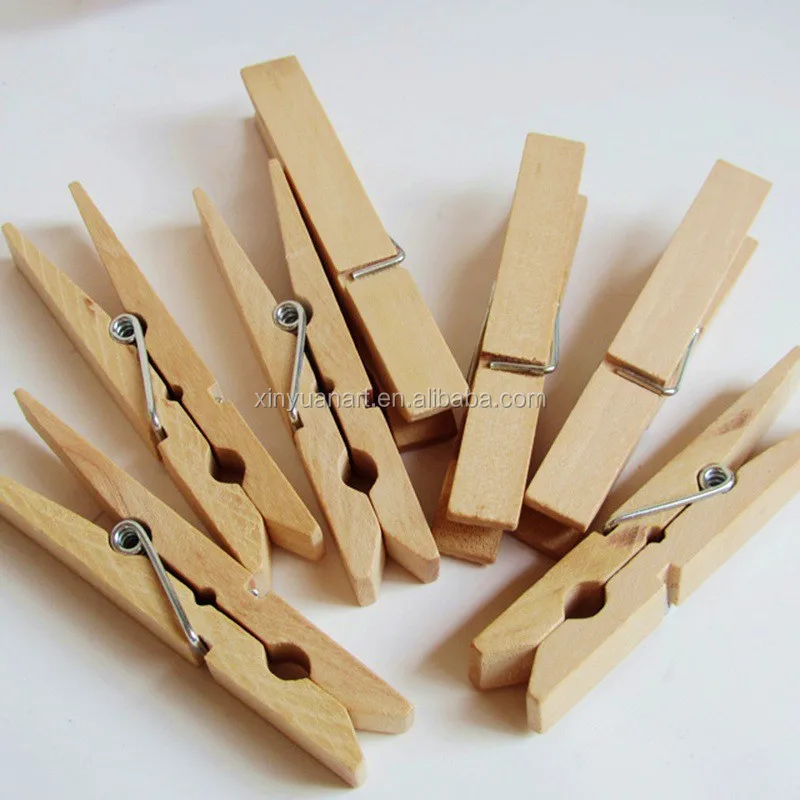

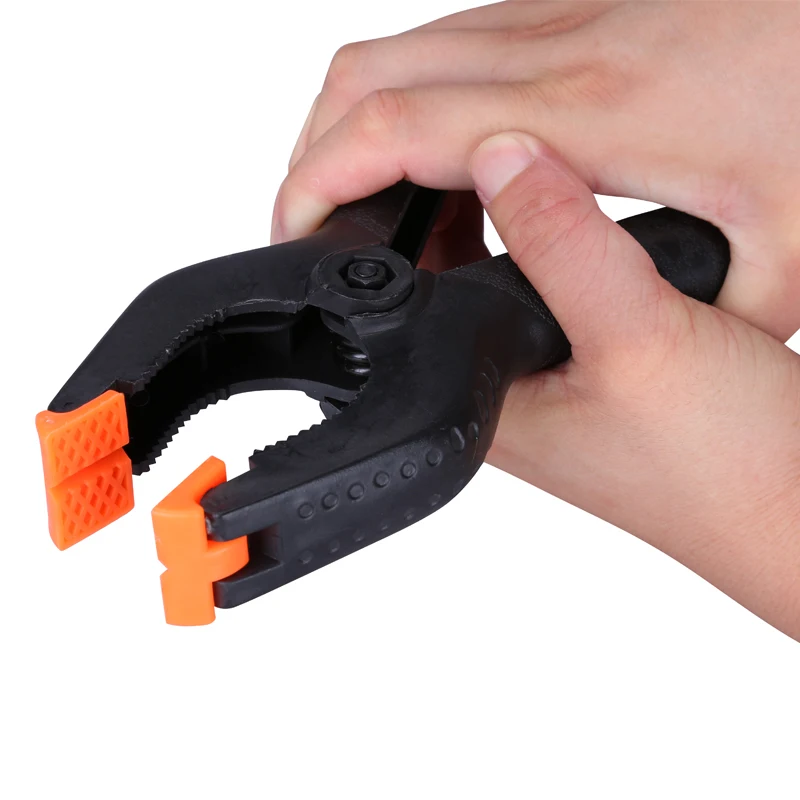

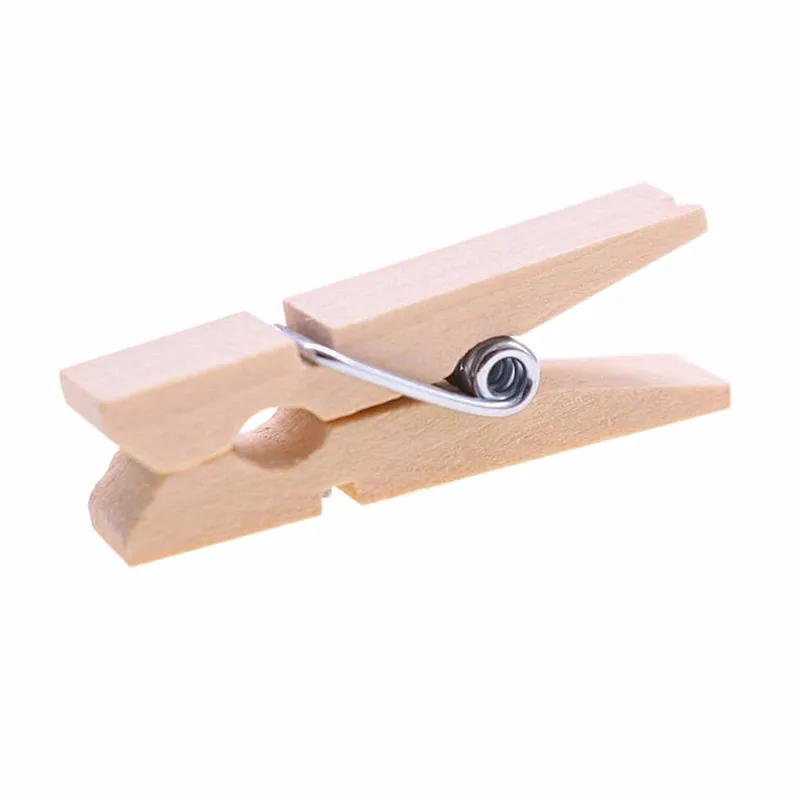

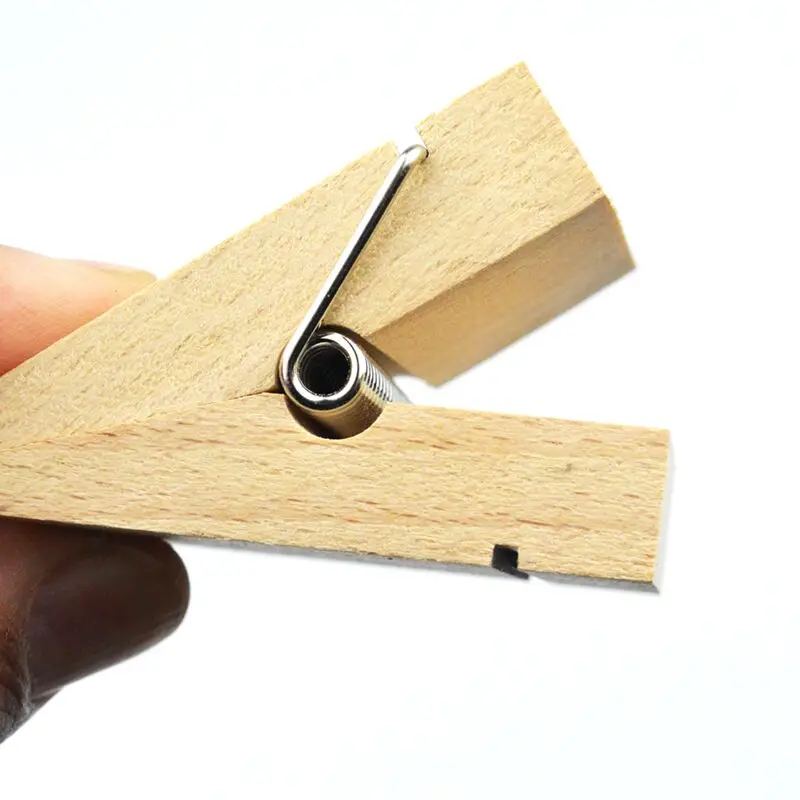

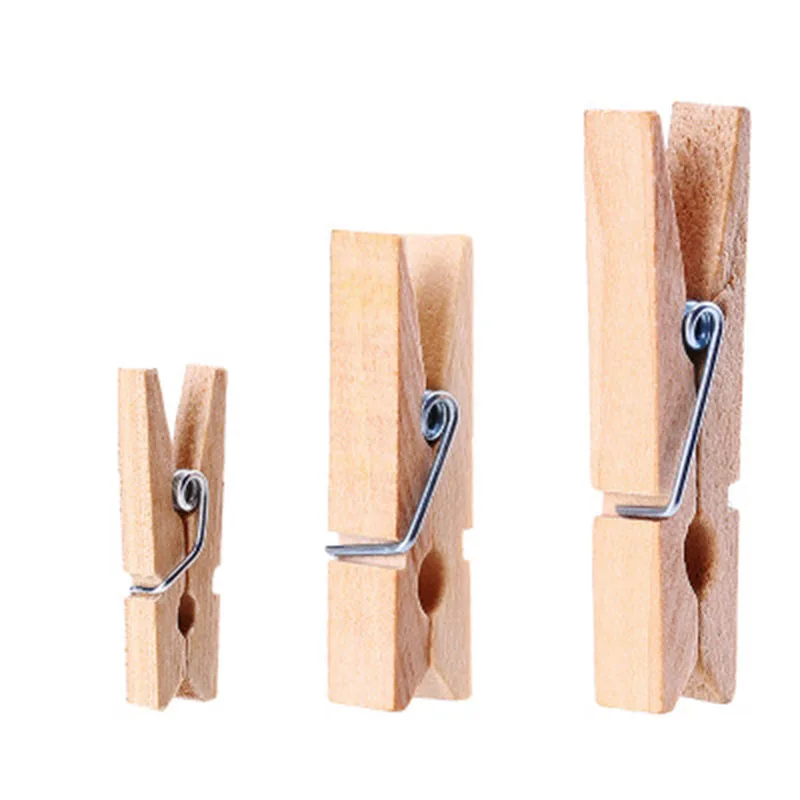

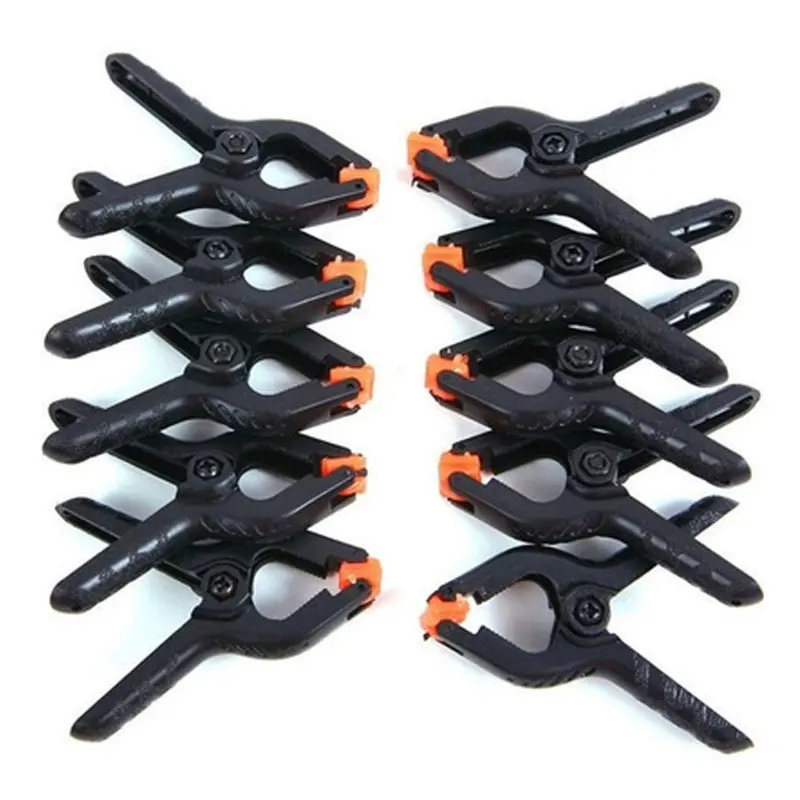

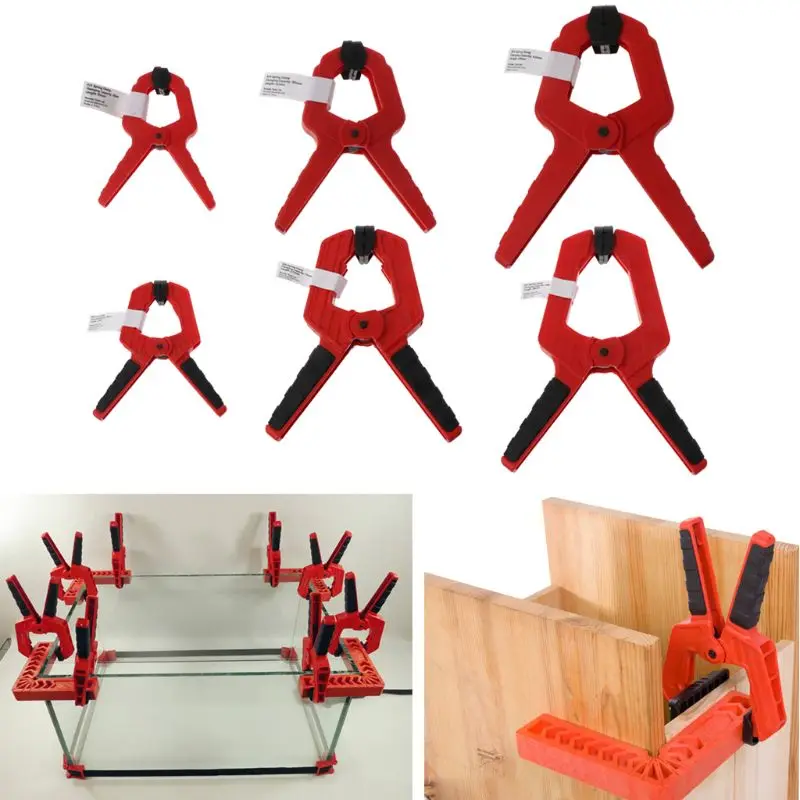

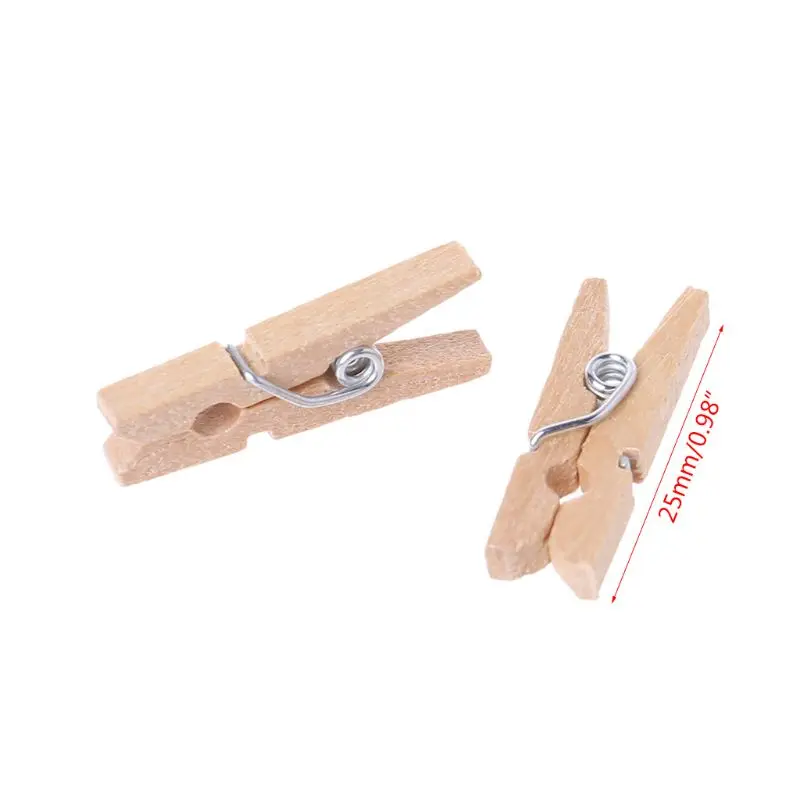

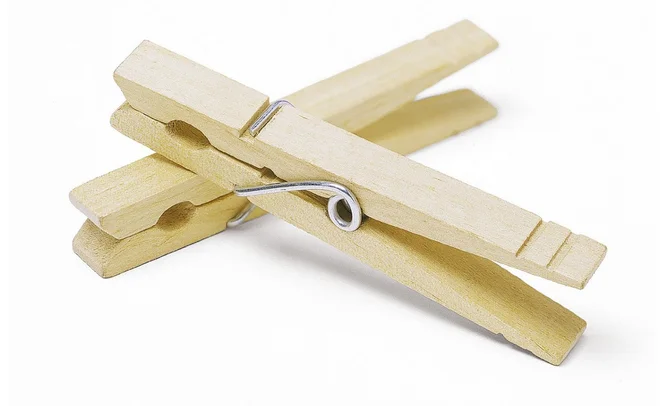

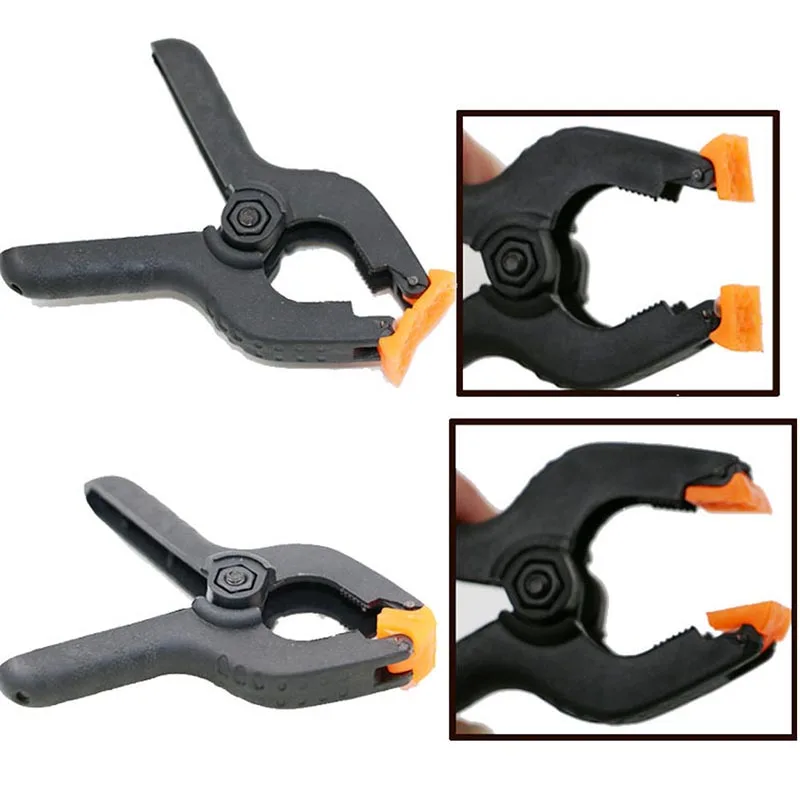

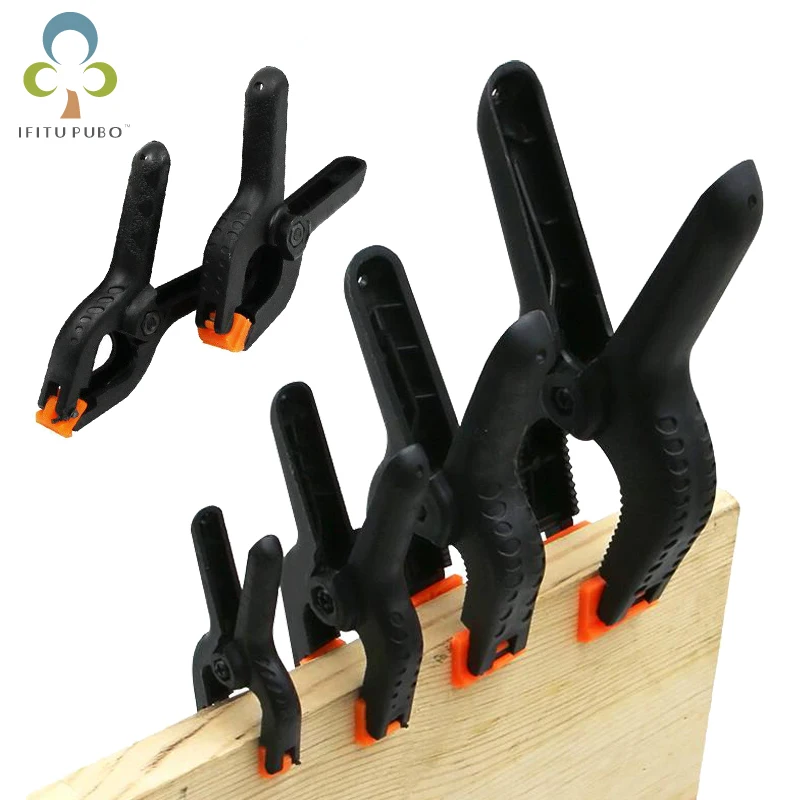

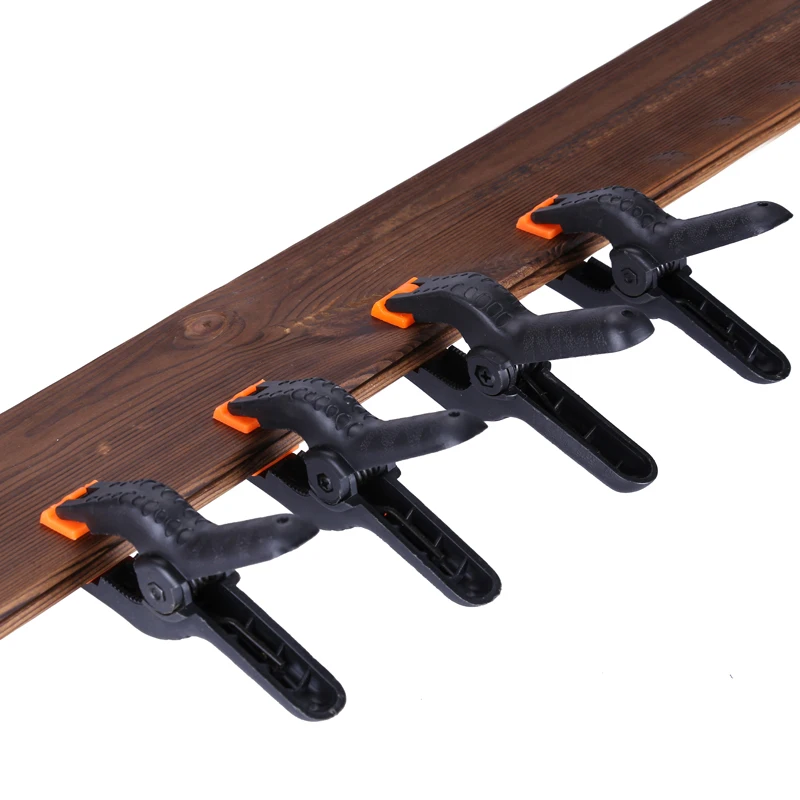

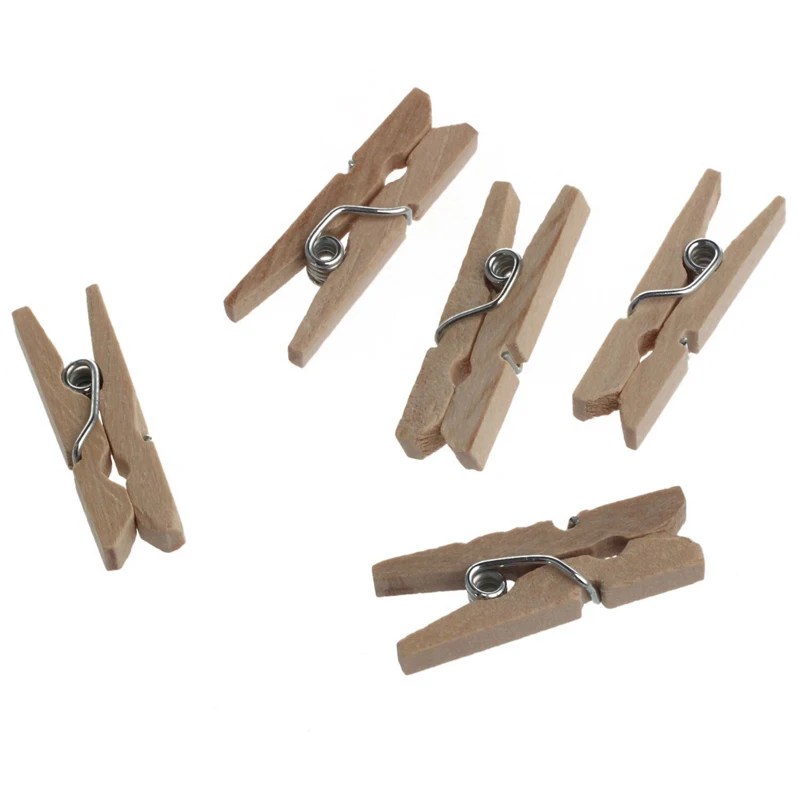

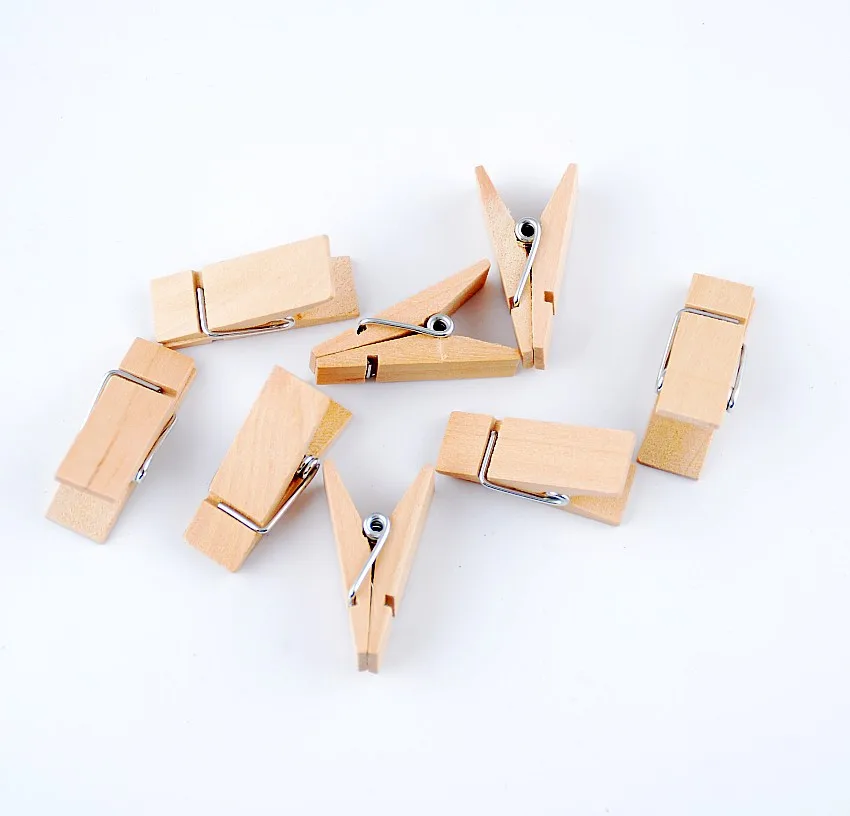

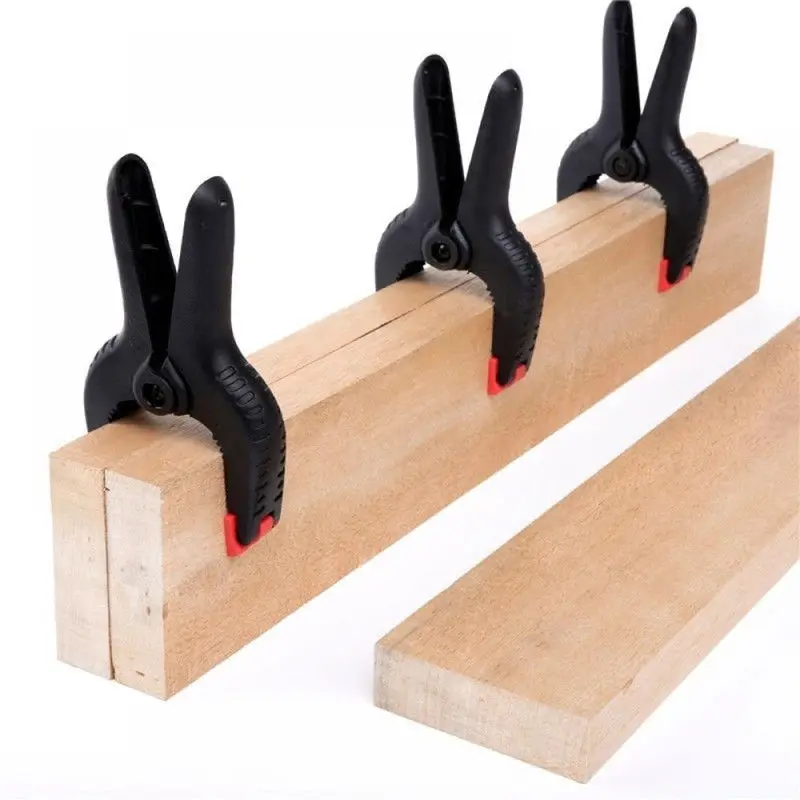

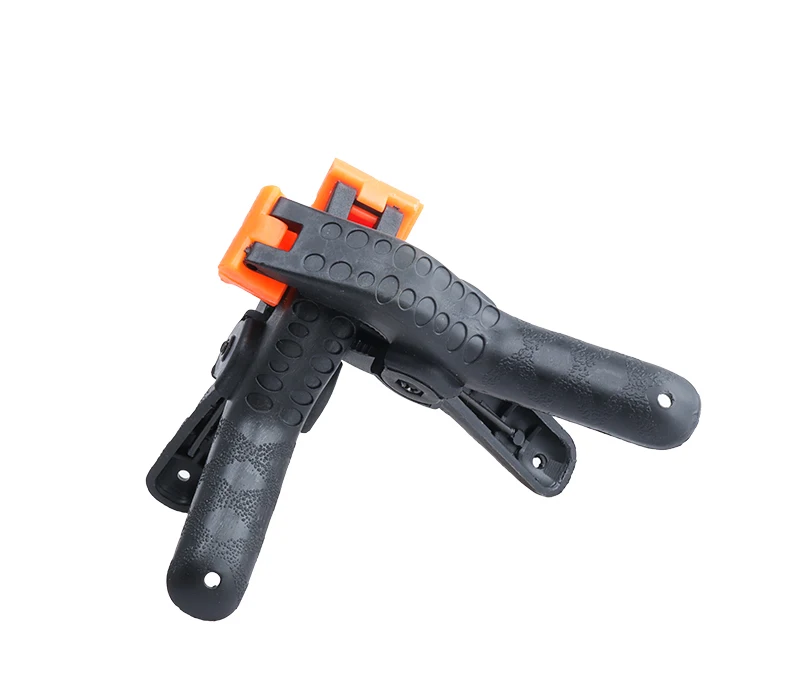

Пружинные струбцины
Особенности конструкции.
Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.
Преимущества.
Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.
Недостатки.
Небольшая глубина захвата.
Область применения.
Универсальное приспособление для склейки и фиксации негабаритных деталей.

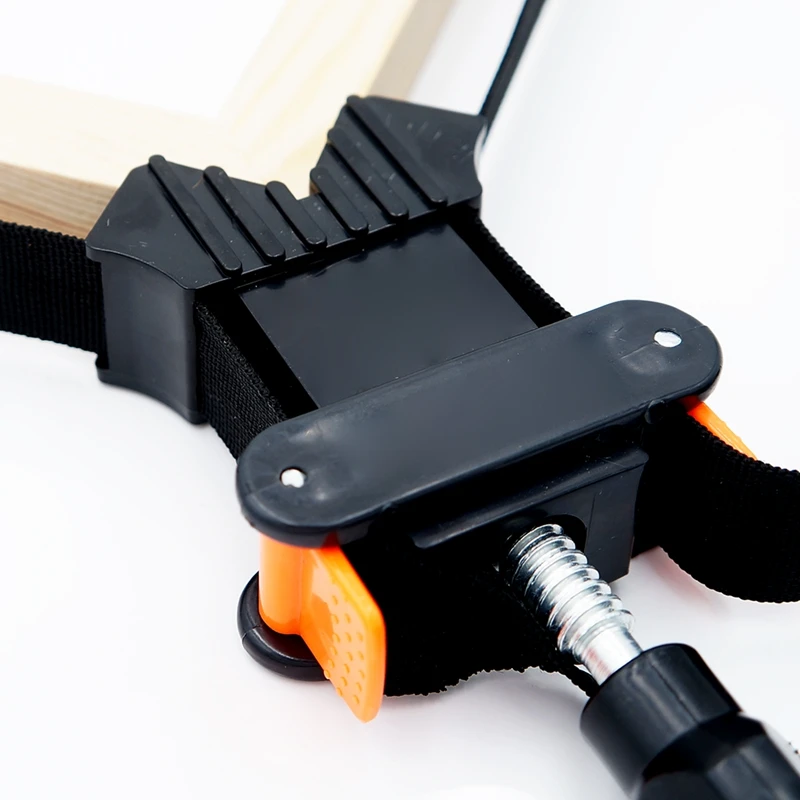

Ленточные струбцины
Особенности конструкции.
Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.
Преимущества.
Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов. Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.
Область применения.
Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.

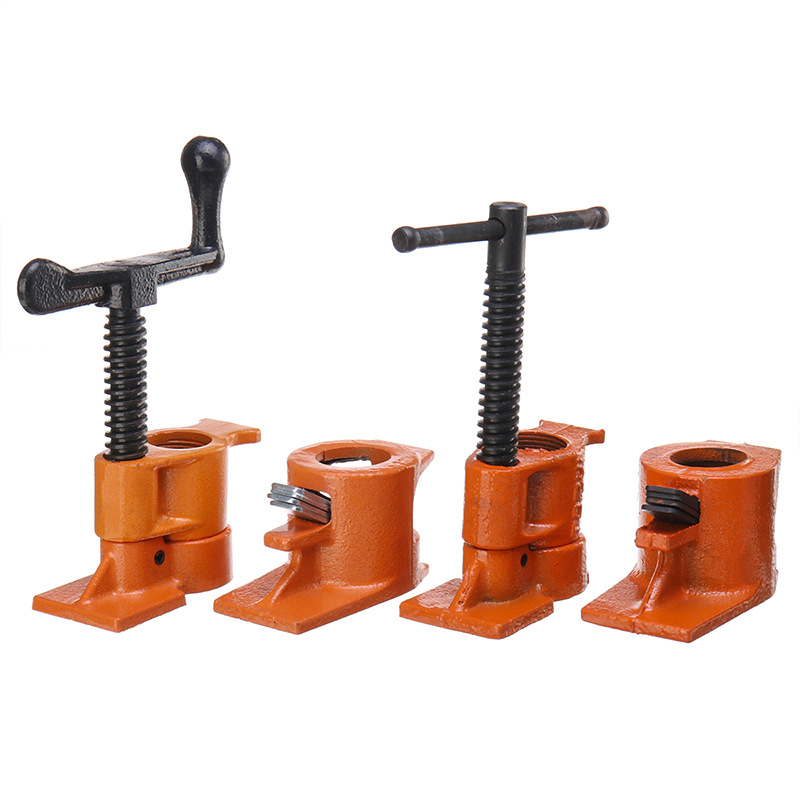

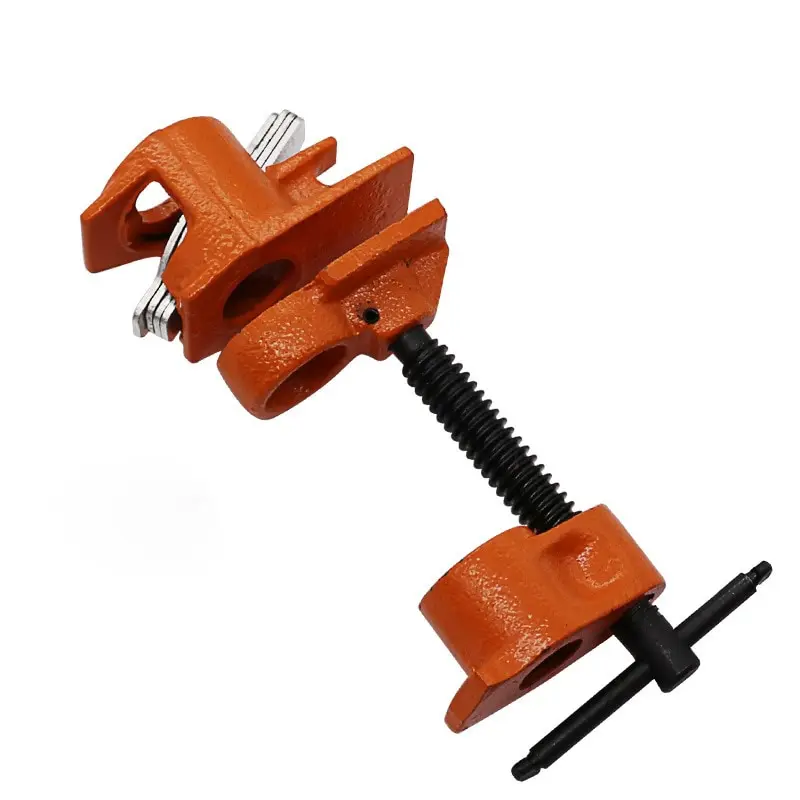

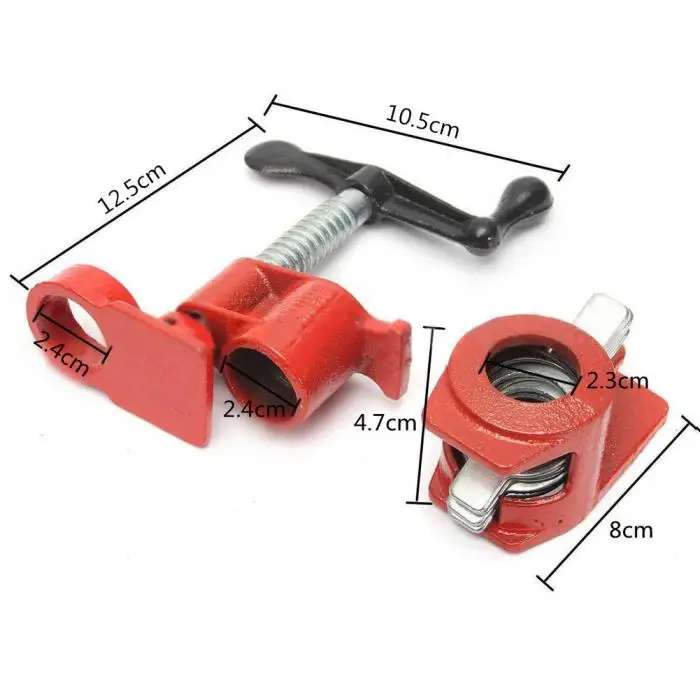

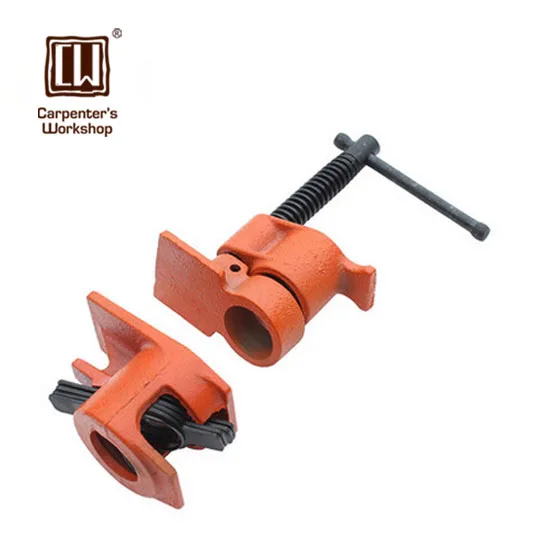

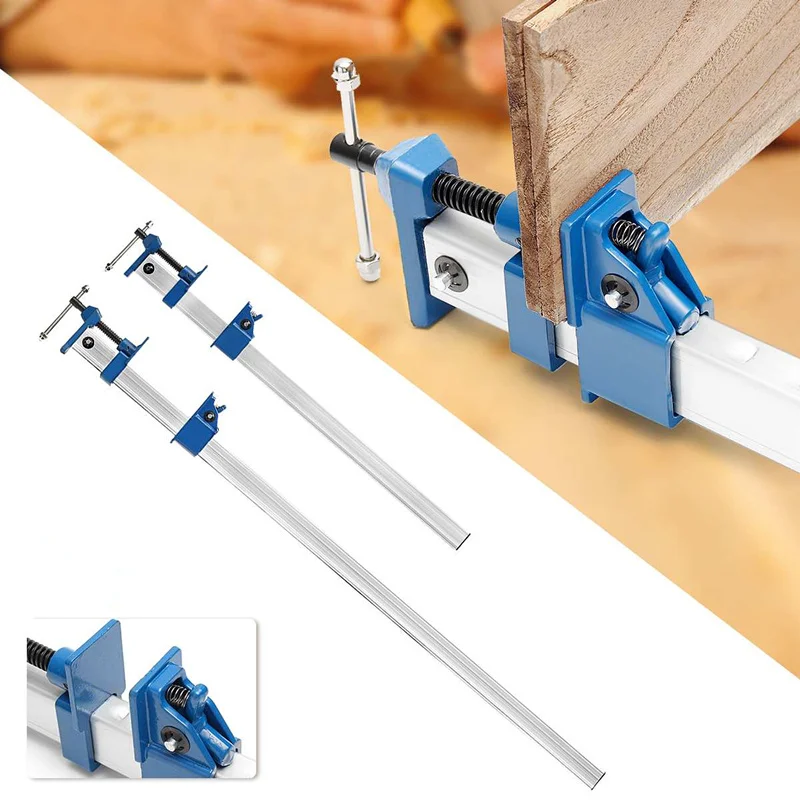

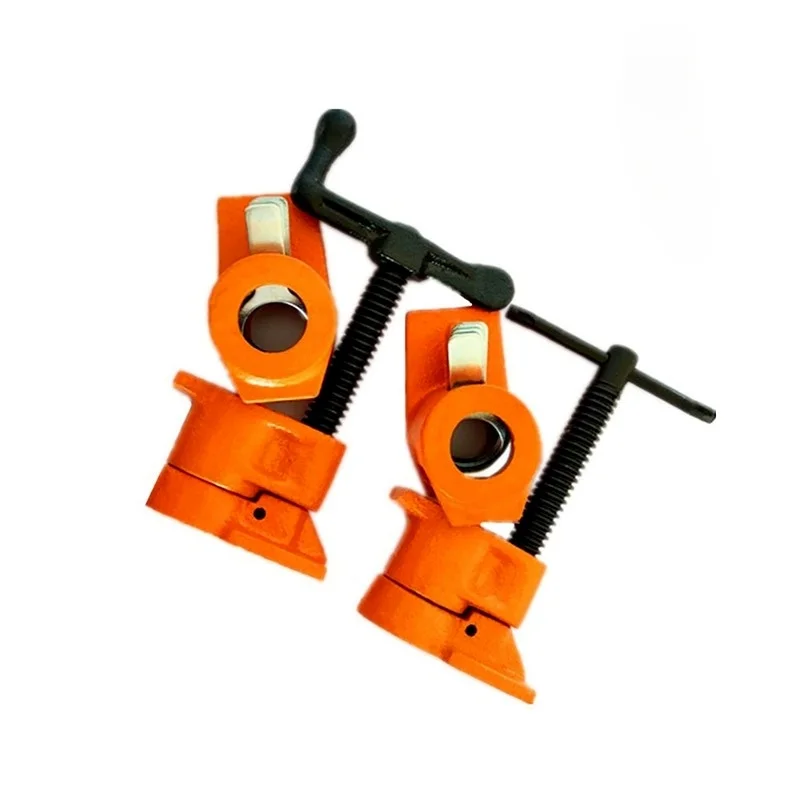

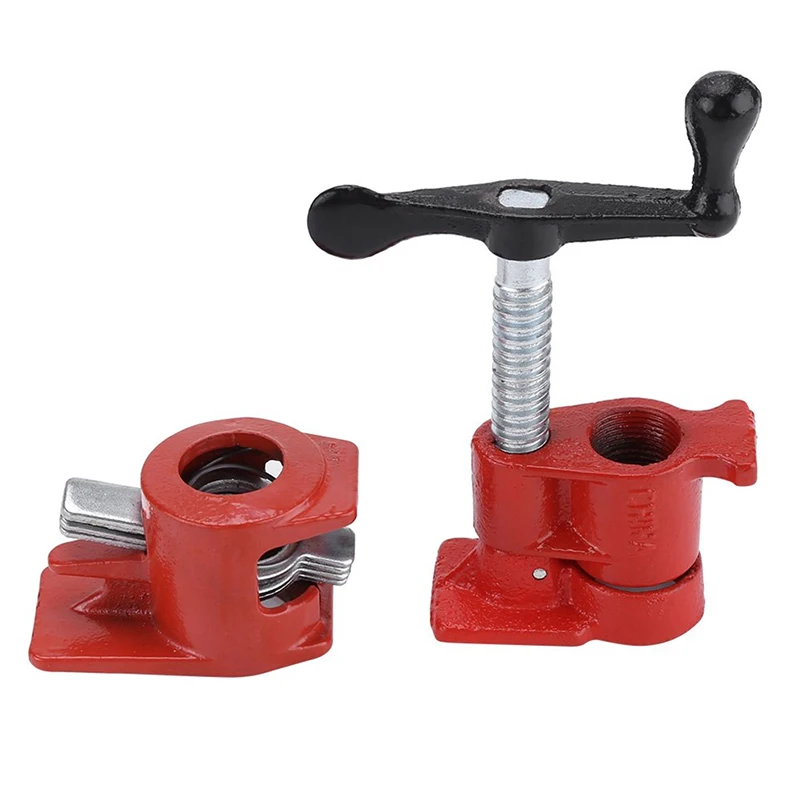

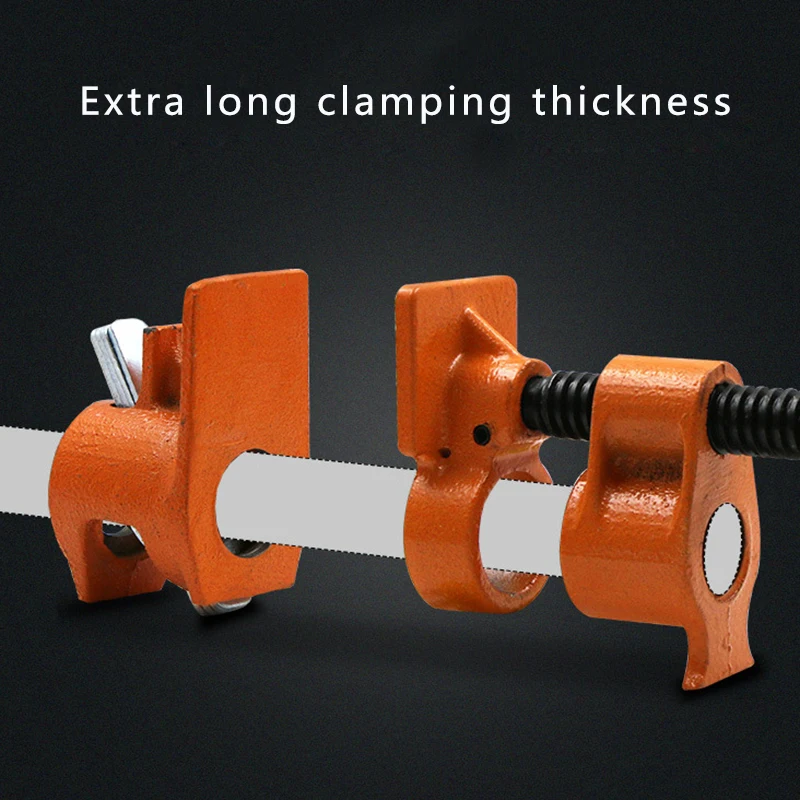

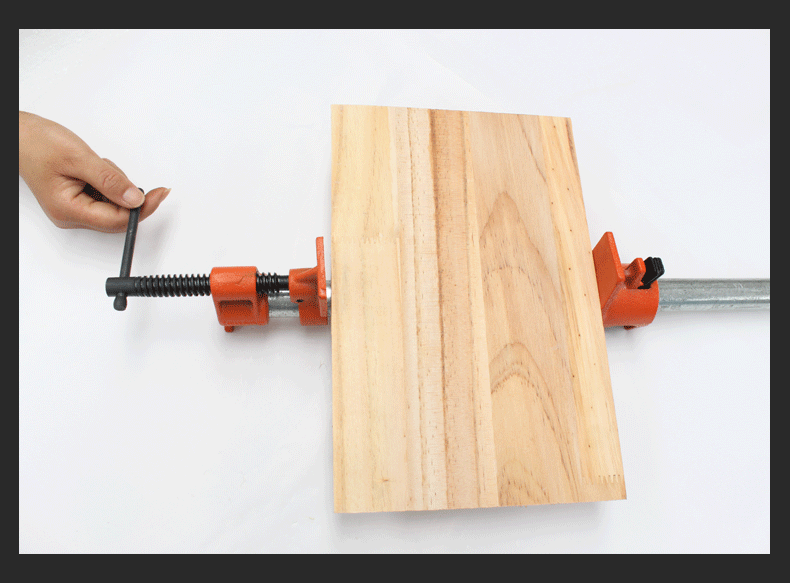

Трубные струбцины
Особенности конструкции.
Струбцина трубного типа состоит из трех элементов: подвижной части со стопором, неподвижного упора и стальной трубы диаметром ½ или ¾ дюйма. Сместив подвижную часть и зафиксировав упор, вы получаете струбцину нужной длины.
Преимущества.
Доступные по цене, обеспечивают большое усилие сжатия, позволяют работать с габаритными изделиями. При необходимости можно сделать струбцину любой длины.
Область применения.
Сборка и склеивание габаритных изделий. Комплект трубных струбцин незаменимый инструмент при склейке щитов.
Зажимы угловые в Симферополе: 191-товар: бесплатная доставка, скидка-64% [перейти]
Партнерская программаПомощь
Симферополь
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Промышленность
Промышленность
Дом и сад
Дом и сад
Торговля и склад
Торговля и склад
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Бытовая техникаФотоаппараты и фототехникаСтудийное оборудованиеЗажимы угловые
Угловой зажим WS3 Bessey {BE-WS3} Тип: винтовые, Бренд: Bessey, Код производителя: BE-WS3
В МАГАЗИНЕще цены и похожие товары
Хомуты нейлоновые белые с плоским замком 7. 6×370 мм 10 шт Зубр КОБРА 30930-76-370
ПОДРОБНЕЕЕще цены и похожие товары
Угловой зажим AMIGO 74816 Тип: струбцина, Ширина зажима: 95.000, Вес нетто: 0.123
ПОДРОБНЕЕЕще цены и похожие товары
Зажим угловой Falcon Eyes CLD-35
ПОДРОБНЕЕЕще цены и похожие товары
1 458
1458
Зажимы угловые для фиксации досок Wolfcraft
В МАГАЗИНЕще цены и похожие товары
Угловые зажимы Stalex AC-60
ПОДРОБНЕЕЕще цены и похожие товары
1 458
1458
Зажимы угловые для фиксации досок Wolfcraft Тип: Прижим рычажный, Ручной зажим, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
812
1690
Набор струбцин угловые 4 штуки 5-22 мм. ENJOI струбцины быстрозажимные для сборки мебели – уголок крепежный струбцина зажимная столярный инструмент держатель угловой зажим пружинный дерева сварки
В МАГАЗИНЕще цены и похожие товары
Угловой коньковый зажим DKC ND2201 39122 Покрытие: горячий цинк, Модельный ряд: ND, Материал: сталь
ПОДРОБНЕЕЕще цены и похожие товары
Угловая струбцина KRAFTOOL HCC-80 две опорные поверхности по 73 мм, глубина зажима 73 мм
В МАГАЗИНЕще цены и похожие товары
Угловой зажим WS1 Bessey {BE-WS1} Тип: угловая, Бренд: Bessey, Код производителя: BE-WS1
В МАГАЗИНЕще цены и похожие товары
Струбцина угловая Tundra, 90°, винтовой зажим, алюминиевая, 75 мм
В МАГАЗИНЕще цены и похожие товары
Угловой зажим трёхосевой STALEX AC-100Н, 100мм Тип: Угловой, Страна производитель: Россия, Длина,
В МАГАЗИНЕще цены и похожие товары
447
470
Зажим Falcon Eyes CLD-18 угловой для штанг
В МАГАЗИНЕще цены и похожие товары
1 710
2140
Зажим Falcon Eyes E-3 угловой для зонта
В МАГАЗИНЕще цены и похожие товары
Струбцина угловая ТУНДРА, 90, винтовой зажим, алюминиевая, 75 мм Вес: 150, Объем продукта: 0. 3,
ПОДРОБНЕЕЕще цены и похожие товары
Экстрамощная стальная угловая струбцина для сварочных работ KRAFTOOL EXTREM C90 две опорные поверхности по 88 мм, глубина зажима 90 мм 32201
В МАГАЗИНЕще цены и похожие товары
Мощная алюминиевая угловая струбцина KRAFTOOL AC-80 две опорные поверхности по 88 мм, глубина зажима 70 мм 32202
В МАГАЗИНЕще цены и похожие товары
Угловой зажим STALEX АС-60, 60мм Тип: Угловой, Страна производитель: Россия, Длина, мм: 200
В МАГАЗИНЕще цены и похожие товары
Угловой коньковый зажим DKC ND2202 Вес нетто: 0.170, Покрытие: прочее, Материал: сталь
ПОДРОБНЕЕЕще цены и похожие товары
14 520
Угловой зажим Stalex AC-100H Тип: слесарные, Функция поворота: нет, Ширина губок: 90. 000
ПОДРОБНЕЕЕще цены и похожие товары
Угловой зажим WIEDERKRAFT WDK-65013 Длина: 205.000, Рабочий ход: 20.000, Материал рамы: сталь
ПОДРОБНЕЕЕще цены и похожие товары
Зажим – муфта поворотная угловая FH-03
ПОДРОБНЕЕЕще цены и похожие товары
Зажим – угловой для штанг Clamp-LL
ПОДРОБНЕЕЕще цены и похожие товары
Зажим – CLD-35 угловой для штанг
ПОДРОБНЕЕЕще цены и похожие товары
Зажим – CLD-18 угловой для штанг
ПОДРОБНЕЕЕще цены и похожие товары
34 620
Металлический угловой зажим WSM12 Bessey {BE-WSM12} Производитель: Bessey
ПОДРОБНЕЕЕще цены и похожие товары
14 520
Угловой зажим трёхосевой Stalex AC-100Н
ПОДРОБНЕЕЕще цены и похожие товары
Угловой зажим Stalex AC-100 Ширина губок: 90, Максимальное раскрытие: 100
ПОДРОБНЕЕЕще цены и похожие товары
Зажим – угловой для штанг CL-22 Falcon Eyes (с адаптером)
ПОДРОБНЕЕЕще цены и похожие товары
Зажим Falcon Eyes E-3 угловой для зонта
ПОДРОБНЕЕЕще цены и похожие товары
11 201
15558
WE-66 (4:1) Alegra Угловой понижающий наконечник без подсветки, кнопочный зажим
ПОДРОБНЕЕЕще цены и похожие товары
12 397
Угловой зажим WS6 Bessey {BE-WS6} Производитель: Bessey
ПОДРОБНЕЕЕще цены и похожие товары
Экстрамощная стальная угловая струбцина для сварочных работ KRAFTOOL EXTREM C90 две опорные поверхности по 88 мм, глубина зажима 90 мм 32201
ПОДРОБНЕЕЕще цены и похожие товары
34 620
Металлический угловой зажим для сварки BESSEY WSM, 2х90 мм. BE-WSM12 Тип: струбцина, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Угловая струбцина с ускоренным зажимом (65×65 мм; 90 град.) Калибр 00000000563 Тип: струбцина,
ПОДРОБНЕЕЕще цены и похожие товары
Coxo CX245-1B – угловой наконечник с кнопочным зажимом, 1:1 Производитель: COXO, Область медицины:
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 10 мм (1/4″)
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 8 мм (1/4″)
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 10 мм (1/2″)
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 12 мм (3/8″)
ПОДРОБНЕЕЕще цены и похожие товары
22 119
STRONG ACL(B)-41I – хирургический угловой наконечник с кнопочным зажимом, 20:1
ПОДРОБНЕЕЕще цены и похожие товары
11 810
Тиски (зажим) силовые для угловых соединений (Струбцина угловая для сварки) Piher A-10 М00006354
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 6 мм (1/8″)
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой поворотный 6 мм (1/4″)
ПОДРОБНЕЕЕще цены и похожие товары
34 690
Металлический угловой зажим Bessey BE-WSM12 Производитель: Bessey
ПОДРОБНЕЕЕще цены и похожие товары
Экстрамощная стальная угловая струбцина для сварочных работ KRAFTOOL EXTREM C90 две опорные поверхности по 88 мм, глубина зажима 90 мм {32201}
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 8 мм (1/2″)
ПОДРОБНЕЕЕще цены и похожие товары
Зажим Falcon Eyes CLD-18 угловой для штанг
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 15 мм (1/2″)
ПОДРОБНЕЕЕще цены и похожие товары
Зажимы, тиски Topex 12A382, Струбцина G75, нейлоновая Тип: струбцина, Производитель: TOPEX
ПОДРОБНЕЕЕще цены и похожие товары
Угловая струбцина для сварки, Piher A-00 и A-10, силовая Тип: струбцина, Производитель: Piher
ПОДРОБНЕЕЕще цены и похожие товары
фитинг с зажимом угловой 8 мм (1/4″)
ПОДРОБНЕЕЕще цены и похожие товары
1 337
3819
Угловые прямоугольные тиски, зажимы для сварки металла, 90 градусов, одиночные зажимы HandleCorner, фото, обрамление, Столярный зажим, Деревообработка
ПОДРОБНЕЕЕще цены и похожие товары
C-образные струбцины и зажимы для канта
Необходимые куки-файлы помогают сделать веб-сайт пригодным для использования путем включения таких базовых функций, как навигация по страницам и доступ к защищенным областям веб-сайта. Без этих куки-файлов веб-сайт не может нормально функционировать.
ElioBack_buttonPressed
Назначение: маркер о том, что посетитель нажал кнопку “Назад” и необходимо восстановить рекламную вкладку
Тип: Local/Session storage
ElioCouponManager_NoCodeModal
Назначение: Отображение посетителю конкретных кодов действий. Маркер о том, что модальное окно должно оставаться закрытым.
Провайдер: dictum.com
Тип: Local/Session storage
ElioCurrencyConverter_ExchangeRates
Назначение: Предоставление коэффициентов конвертации для конвертера.
Провайдер: dictum.com
Тип: Local/Session storage
ElioCurrencyConverter_selectedCurrency
Назначение: хранение текущей выбранной валюты в конвертере.
Провайдер: dictum.com
Тип: Local/Storage session
ElioGlossar_
Назначение: предоставление записей глоссария.
Провайдер: dictum. com
Тип:
ElioGroupSeries_variantClicked
Назначение маркер для восстановления рекламной вкладки при нажатии кнопки возврата.
Провайдер: dictum.com
Тип: Local/Session storage
ElioStorageClearedNew
Назначение: Отметьте, была ли произведена очистка местного хранилища.
Провайдер: dictum.com
Тип: Local/Session storage
ElioTabs_selectedTabs
Назначение: маркер для восстановления табуляции отображения при нажатии кнопки возврата.
Провайдер: dictum.com
Тип: Local/Session storage
Session-
Назначение: Уникальный внутренний идентификатор пользователя магазина, который необходим для обеспечения основных функций магазина, таких как корзина покупок и вход в систему.
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
ShopwarePluginsCoreSelfHealingRedirect
Назначение: Технически необходимая функция для перенаправления страницы в случае ошибок при загрузке страницы.
Провайдер: dictum.com
Тип: Local/Session storage
__csrf_token-
Назначение: Обеспечивает безопасность просмотра посетителями сайта, предотвращая подделку межсайтовых запросов.
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
allowCookie
Назначение:Хранение настроек посетителя, разрешены ли обычно cookie-файлы.
Провайдер: dictum.com
Тип: HTML
Срок годности: 180 дней
basketCount
Назначение: Хранение количества элементов в корзине.
Провайдер: dictum.com
Тип: Local/Session storage
cookieDeclined
Назначение: Хранение посетителя с настройками, запрещающими использование cookie-файлов.
Провайдер: dictum.com
Тип:
Срок годности: 180 дней
cookiePreferences
Назначение: Хранение предпочтений посетителей в менеджере согласий на использование cookie-файлов.
Провайдер: dictum. com
Тип: HTML
Срок годности: 180 дней.
eCurrentSuffix
Назначение: Устанавливается при вызове страницы магазина с соответствующим параметром в URL и используется для предоставления соответствующей информации о цене.
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
eNote_notes
Назначение: Сохранение статей, содержащихся в пользовательском списке просмотра, для отображения кнопок списка просмотра как активных.
Провайдер: dictum.com
Тип: Local/Session storage
ePrice
Назначение: Хранение пользовательских настроек для отображения брутто или нетто-цены.
Провайдер: dictum.com
Тип: HTML
Срок годности: 365 дней
ePriceClose_tax-frame-show
Назначение: Отметьте, был ли уже отображен выбор брутто/сетевой цены.
Провайдер: dictum.com
Тип: Local/Session storage
ePush
Назначение: Хранение хэш-значения элементов, отправляемых в браузер по HTTP2 push.
Провайдер: dictum.com
Тип: HTML
Срок годности: 30 дней
ffSelectedPerPage
Назначение: Сохранение настроек посетителя, сколько статей должно отображаться на одной странице листинга.
Провайдер: dictum.com
Тип: HTML
Срок годности:Session
hide-cookie-permission
Назначение: маркер, должно ли разрешение cookie быть скрыто для конкретного языкового магазина.
Провайдер: dictum.com
Тип: Local/Session storage
modernizr
Назначение: Функциональный тест на возможность записи локальных/сезонных записей в хранилище. Ввод автоматически удаляется сразу после создания.
Провайдер: dictum.com
Тип: Local/Session storage
nocache
Назначение: Необходимый куки-файл для управления обработкой кэша
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
shop
Назначение: Хранение идентификационного номера вызываемого посетителем языкового магазина.
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
testcookie
Назначение: тест функции для настройки cookie-файлов. Этот cookie автоматически удаляется после создания.
Провайдер: dictum.com
Тип: HTML
Срок годности: сессии
videojs_preferred_res
Назначение: маркер для предпочтительного или стандартного разрешения видео.
Провайдер: dictum.com
Тип: Local/Session storage
x-cache-context-hash
Назначение: маркер для присвоения клиентских цен после входа в систему
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
Платежи по системе PayPal
Помнит, если пользователь закрыл модаль выбора купонов
Функциональный тест на возможность записи локальных/сезонных записей в память. Ввод автоматически удаляется сразу после создания.
Partner
Назначение: Устанавливается при вызове страницы магазина с соответствующим партнерским параметром в URL и используется для работы с партнерской программой.
Провайдер: dictum.com
Тип: HTML
Срок годности: Session
Механические зажимы фиксаторы своими руками. Струбцина своими руками облегчает работу мастеру и экономит его деньги. Быстрая С образная струбцина для дерева
Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.
Угловая струбцина
Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение – кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:
Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.
Столярная струбцина
Такие конструкции , использующиеся в столярном деле, бывают следующих типов:
- Стандартная струбцина, являющаяся наиболее популярной или простой;
- В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
- Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.
Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:
- Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
- Вкручиваем шпильки и контрим их соответствующими способами;
- Обеспечиваем схождение гайками , выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.
Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.
Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.
Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.
Трубная струбцина
Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.
Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.
Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!
За сотни лет, что человек занимается обработкой древесины и изготовлением из неё различных изделий, кажется мастера перепробовали все возможные инструменты и приспособления. Между тем создание всевозможных устройств продолжается и в наши дни. Вероятно, что все это уже было кем то придумано в прошлые годы, но каждый мастер старается сделать приспособления подходящие именно ему.
Деревянные рамки для картин или фото сжимают при склеивании, наверное сотнями различных способов. Я сам на вскидку могу предложить как минимум десяток вариантов, вот одно из приспособлений для этой работы от Уайта Майерса, сайт Workbench .
Ленточные стяжки используют чаще всего для сжатия при склейке квадратных или прямоугольных изделий. Таких как стулья, табуретки, коробки и небольшие столики. Использование этого механизма удобно тем, что можно сжимать сразу все изделие, промазав клеем и собрав ножки, царги и проножки стула. Но вот при склеивании деревянных рамок, ленточная стяжка в обычном виде не походит. Дело в том, что при сжатии невозможно выдержать углы точно под 90*, из за неравномерности стягивания.
Для того, чтобы применить ленточную стяжку при сборке рамок, нужно изготовить четыре угловых блока. Блоки имеют внешнюю закругленную кромку, что помогает равномерно сжимать изделие и выпиленный внутренний угол, точно под 90*. В точке начала угла обязательно надо высверлить отверстие, чтобы исключить прилипание рамки к блокам. Еще варианты зажима для рамки в статье .
Зажим для мелких деталей
Каждый мастер работающий с деревом использует для обработки деталей шлифовальные диски и шлифовальные барабаны. Иногда приходится обрабатывать большое количество мелких деревянных деталей. Удержать их в руке бывает затруднительно, к тому есть риск руками зацепить барабан.
Для изготовления зажима понадобится два деревянных бруска длиной 150-200 мм. и сечением 30/15 мм. . Бруски можно изготовить распилив на две части круглую заготовку диаметром 30 мм. . По центру брусков засверливаются отверстия под прижимной болт с барашком и несколькими шайбами.
Во время работы сразу устанавливается необходимый зазор между площадками, а сжатие производится с помощью деревянного клина в хвостовой части. Процесс происходит быстро и просто, вставляем деталь, задвигаем клин и работаем. Вытаскиваем клин, меняем деталь и опять зажимаем клином.
Обработка заготовок на столярном верстаке будет удобной при использовании различных приспособлений, фиксирующих детали на поверхности стола. Своими руками реально сделать как простейшие упоры и прижимы, так и универсальные системы, позволяющие закреплять заготовки любых конфигураций.
Простые деревянные упоры для столярного верстака – чертеж, пример
Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.
Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.
В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.
Как сделать упор с круглым стержнем
Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.
Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.
Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.
Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.
Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.
Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.
Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.
Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.
Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.
Нанесите столярный клей на стержень и в углубление.
Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.
Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея.
Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.
Как сделать упор для распила досок
Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.
Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.
Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.
Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.
Универсальные верстачные прижимы
Подвижные крепления позволяют фиксировать на столярном верстаке различные заготовки и съемные рабочие панели. Прижимы передвигаются во врезанных заподлицо с поверхностью стола металлических направляющих с т-образным желобком (Т-слотах), которые могут быть алюминиевыми или стальными.
Как сделать направляющие своими руками
Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.
Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.
Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.
Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.
Как врезать направляющие в столешницу
Используйте ручной фрезер для выборки углубления в столешнице. Если врезаемый профиль шире фрезы, делайте паз за два подхода.
Начертите на поверхности разметку и установите параллельно ей ровную панель. Для предотвращения сколов при выходе фрезы прикрепите вплотную к торцу деревянную рейку.
Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.
Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.
Закрепите направляющие шурупами, сделав в металле углубления под шляпки.
Как сделать простую прижимную планку
Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.
Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.
Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.
Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.
Аккуратно рассверлите в них отверстия под болты.
Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.
Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.
Как сделать прижимные скобы из фанеры
Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.
Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.
Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.
Порядок изготовления шаблона
Обведите шаблон на фанере и отметьте шилом центр сверления.
Сделайте отверстие перовым сверлом диаметром 22 мм.
Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов. Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям.
Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.
Соберите прижим, подложив под гайку шайбы.
Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.
Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.
Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.
Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.
Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.
Суть устройства струбцины
Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.
К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:
- Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
- Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.
Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.
Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:
- Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
- Монтажные струбцины большой жесткости;
- Слесарные упорные струбцины.
Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.
Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.
Деревянная универсальная струбцина своими руками
Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.
Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:
- Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
- Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
- Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.
Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.
Классическая F образная струбцина
Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.
Общий вид струбцины приведен на фото.
Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.
Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.
Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.
По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.
Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90 о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.
Струбцина, собранная из дерева и стали
Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.
Процесс изготовления струбцины из дерева и стали выглядит следующим образом:
Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.
Деревянная струбцина для фиксации и стяжки наборов

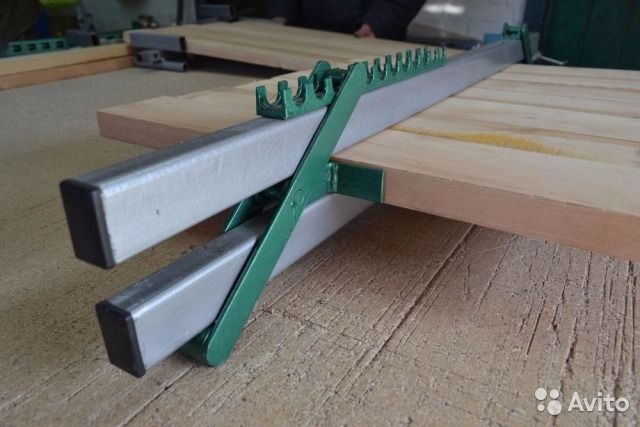

В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.
В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.
Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.
На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.

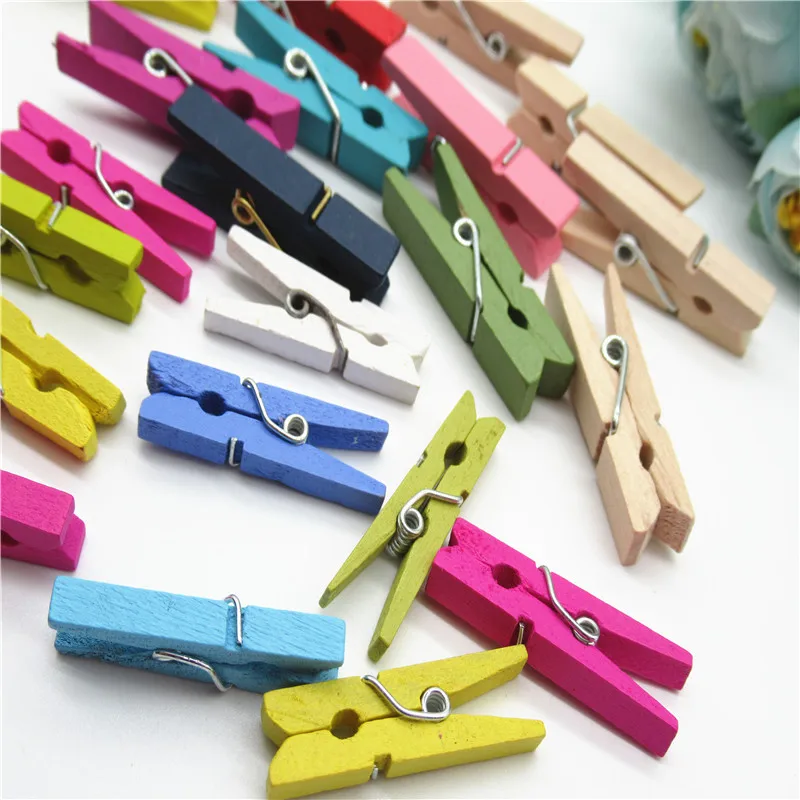

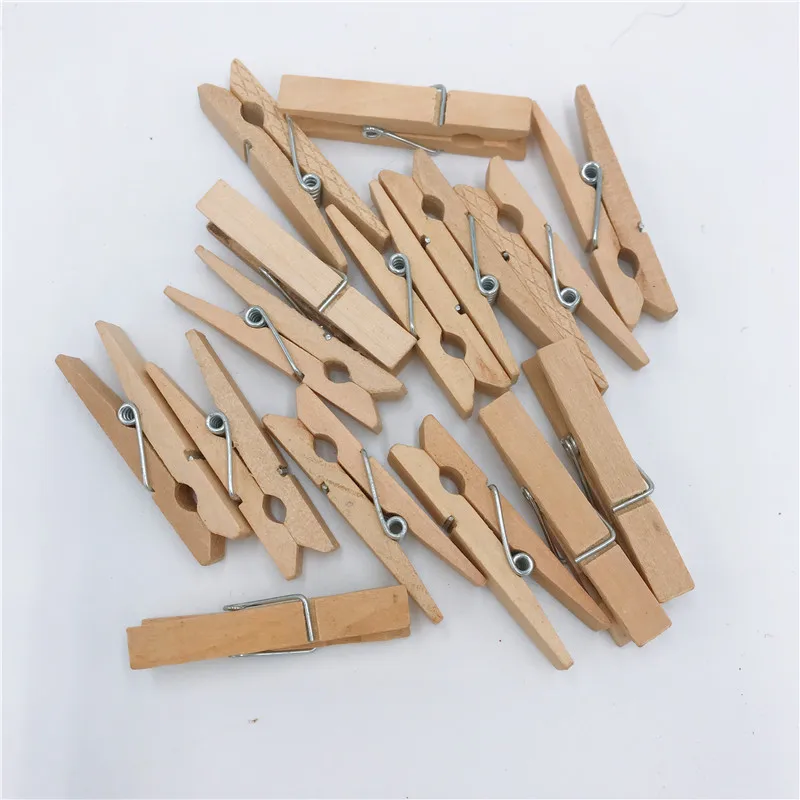

Деревянный зажим из деталей вешалки
Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.
Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.
Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.
Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.
Быстрая С образная струбцина для дерева
Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.
Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.
В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.
Струбцина из металла своими руками
Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:
- Высокая прочность металлических деталей;
- Длительный срок службы даже при большой нагрузке.
Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

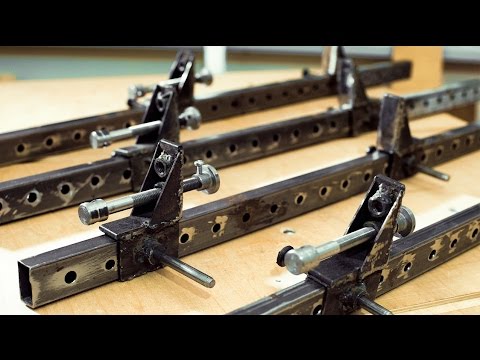

Длинная стягивающая струбцина
Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.
Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.
Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.
Самодельная сварная струбцина из арматуры
Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.
Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.
Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.
Самодельная G-образная струбцина
Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.
Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.
Деревянная прокладка для опоры металлической струбцины
Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:
- Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
- Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.
Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.
Зажим для наворачивания проволоки на оправку
Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.
Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.
Угловые струбцины своими руками
Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.
Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.
Зажим универсальный под любой угол
Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.
В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.
В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7 о.
Угловая стальная струбцина для сборки
Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.
Направляющие необходимо выставить с помощью угольника под углом в 90 о и соединить дополнительными накладками из листового металла.
Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.
Струбцина быстрозажимная своими руками
Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.
По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.
Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.
Зажим для удержания и фиксации мелких деталей
Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.
Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.
Струбцина из прута арматуры и дерева
Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.
В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.
Ленточная универсальная струбцина
Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.
Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.
Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.
Кулачковые быстрые струбцины
Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.
Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.
Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.
Телескопический раскладной зажимной хомут
В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.
От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.
Крепежные универсальные зажимы
Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.
Идея зажима – струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.
4-х ходовые полизажимы для деревянных панелей
Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти -шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.
Решением проблемы будет приспособление с четырьмя струбцинами, фото.
Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.
Зажимная коробка для установки на верстаке
Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.
Сделать конструкцию довольно просто:
- Из фанеры собирается коробчатый остов;
- Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
- Набивается ряд монтажных поперечин из того же материала.
Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.
Самодельный зажим для журнального стола
Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.
Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.
Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.
Недорогой простейший зажим из колечка трубы ПВХ
Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.
Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.

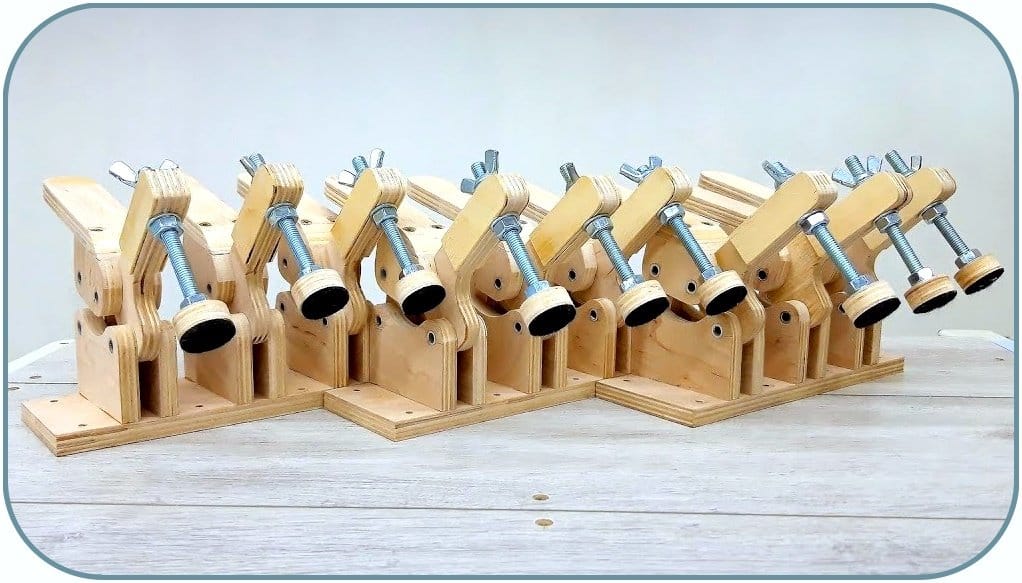

Стойки для набора струбцин
Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.
Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.
Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).
Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.
Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.
Вариант №1
Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.
За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.
Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.
Вариант №2
Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.
Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.
Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.
По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.
Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.
Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.
Разновидности и модификации
Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.
Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.
- Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
- Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.
Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!
какие разновидности зажимов для дерева делают своими руками
Содержание
- 1 Назначение и конструкция
- 2 Виды струбцин
- 3 Самодельные зажимы
- 3.1 Изготовление деревянного приспособления
- 3.2 Винтовой металлический инструмент
Иногда при ремонте, создании какого-нибудь предмета или поделки возникает необходимость плотно её зафиксировать. Особенно часто такое происходит во время склейки. Тогда можно воспользоваться кипой старых книг, которые прижмут половинки изделия. Но правильно будет использовать струбцину, которая не только обеспечит надёжный контакт, но и позволит скрепить конструкцию в самом неудобном месте, где другие способы будут бессильны.
Назначение и конструкция
Простейшее зажимное приспособление состоит из двух частей: передвижной и основной, стоящей на месте. С помощью винта первая деталь перемещается ко второй и в нужном положении стопорится зажимной деталью. Эту функцию выполняют винти, рычаги или обычные прутки. Устройство тисков и фиксирующих элементов мясорубок также условно относят к этому виду вспомогательного инструмента.
Материалом для производства чаще всего выбирают металл, губки у некоторых модификаций бывают деревянными. На их изготовление годятся твёрдые породы. Существуют ручные, или быстрозажимные, устройства. Они несложны и удобны в применении, особенно когда рядом нет помощника. Прижимная сила при этом достаточно велика.
Область употребления струбцин обширна. Первое, что приходит в голову при упоминании этого инструмента — это склеивание, когда половинки необходимо подолгу держать в зажатом состоянии. Руками это делать нереально, поэтому приобретаются простейшие столярные струбцины.
В виде примера приводятся не относящиеся к столярным или слесарным работам кронштейны для крепления к плоским поверхностям различных осветительных приборов.
Виды струбцин
Таких инструментов в торговых организациях предлагается множество. Все они разной формы и изготовлены из разнообразных материалов. У каждого приспособления своё предназначение и конструктивные особенности. Как и прочее оборудование и оснастка, зажимные механизмы имеют собственную классификацию:
- Для равномерного распределения по всей длине прижимаемых, расположенных соосно, поверхностей используют инструмент G- или С-типа. Особо широко они применяются для склеивания столярных изделий. Это универсальная, лёгкая и удобная конструкция с большой силой прижима. Губки фиксируются жёстко, без покачиваний. Их отливают целиком или производят с помощью ковки из стали. Используются для узких деталей.
- Большой глубиной захвата характеризуются изделия F-образной конфигурации. Они состоят из осевой штанги с двумя губками. На смещаемой расположен фиксирующий рычаг с эксцентриком для определения нужной зоны зажима и не дающий заготовке выскользнуть. Для разнообразных по габаритам изделий существуют струбцины F-образные двух разновидностей: light duty для лёгких и heavy duty для тяжёлых. Работать с подобным устройством одному не совсем удобно, потому что одновременно приходится удерживать заготовку и крепить её в губках.
- Характерным отличием торцевого прижима стали три фиксирующих элемента. В этом состоит и главное неудобство в использовании. Когда одной рукой держишь заготовку, затянуть сразу все стопора проблематично. Однако с её помощью столяры решают вопрос зажима кромочных и торцевых плоскостей.
- Много вариантов конструкции у зажимов углового типа. В основе её корпус с одним или несколькими пятачками на винтовой шпильке. Для фиксации под углом 90 градусов это самая незаменимая вещь. Однако использование с большими деталями затруднено.
- В столярном и слесарном производстве при закреплении деталей любых размеров помогут быстрозажимные автоматические струбцины. Габарит зависит только от количества самих зажимов. Это лёгкие и прочные инструменты с пластиковыми губками, усиленными армировкой. Такая их конструкция при зажиме не царапает поверхность. Фиксация происходит за счёт пружинного механизма, что позволяет справляться с работой в одиночку. Однако качественный инструмент стоит дорого, а дешёвые аналоги быстро выходят из строя.
- По принципу бельевой прищепки работают пружинные струбницы. Сила зажима у них постоянная, с небольшой глубиной. Оптимальной областью применения станет работа с мелкими хрупкими заготовками без посторонней помощи.
- Для аккуратного зажима закруглённых и угловых деталей применяются ленточные фиксаторы. Их конструкция позволяет работать с изделиями любых размеров. В комплект входят лента из синтетических материалов повышенной прочности и натяжное устройство. Для бережного воздействия в него добавляют пластиковые уголки.
- Для больших изделий и щитовых конструкций используют трубные струбцины. В их состав входит полдюймовая или трёхчетвертная труба, упор и передвижная губка с фиксатором. Это недорогое изделие с большой прижимной силой. При необходимости такое приспособление изготавливается самостоятельно.
Самодельные зажимы
Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.
Изготовление деревянного приспособления
Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:
- Деревянные или фанерные обрезки прямоугольной формы.
- Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
- Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.
В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.
Далее монтируются направляющие. Для этого в получившиеся отверстия продеваются те шпильки, что подлиннее и фиксируются с двух сторон гайками. Они будут определят ширину хода губок.
Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.
Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской
Винтовой металлический инструмент
Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.
Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.
Необходимость изготовления струбцин самостоятельно каждый определяет сам. Конечно, внешний вид у них будет не такой красивый, как у промышленно произведённых. Зато по функциональности и габаритам они будут лучше отвечать запросам мастера.
- Автор: admin
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
window.yaContextCb.push(()=>{ Ya.Context. AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-88’, blockId: ‘R-A-1479353-88’ })})“+”ipt>”; cachedBlocksArray[281763] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-86’, blockId: ‘R-A-1479353-86’ })})“+”ipt>”; cachedBlocksArray[281761] = “
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_695142’]={‘i’:__lxGc__.b++};“+”ipt>”; cachedBlocksArray[281757] = “
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__. b++};“+”ipt>
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>”; cachedBlocksArray[281759] = “
“+”ipt>
(MRGtag = window.MRGtag || []).push({})“+”ipt>”; cachedBlocksArray[281758] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-49’, blockId: ‘R-A-1479353-49’ })})“+”ipt>”; cachedBlocksArray[281762] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-29’, blockId: ‘R-A-1479353-29’ })})“+”ipt>”;
Механические зажимы фиксаторы своими руками.
Струбцина своими руками облегчает работу мастеру и экономит его деньги. Струбцина, собранная из дерева и сталиКаждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.
Угловая струбцина
Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение – кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:
Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.
Столярная струбцина
Такие конструкции , использующиеся в столярном деле, бывают следующих типов:
- Стандартная струбцина, являющаяся наиболее популярной или простой;
- В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
- Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.
Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:
- Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
- Вкручиваем шпильки и контрим их соответствующими способами;
- Обеспечиваем схождение гайками , выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.
Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.
Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.
Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.
Трубная струбцина
Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.
Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.
Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!
Время чтения ≈ 5 минут
Струбциной называют инструмент, напоминающий ручные тиски, который используют для надежной фиксации или склейки двух элементов. Например, в столярном ремесле ее применяют, чтобы соединить две плоскости на время высыхания клеевого раствора. Однако не всегда этот инструмент есть под рукой, поэтому можно самостоятельно прибегнуть к изготовлению быстрозажимной конструкции. Чтобы правильно сделать струбцину своими руками из металла, нужно следовать пошаговым инструкциям с фото и видео мастер-классам.
Особенности конструкции
Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь.
В чем преимущества зажимных инструментов:
Струбцину можно сделать и из древесины, однако металлическая конструкция практичней и надежней. Ее изготовление не потребует особых знаний и навыков, понадобится лишь применение сварочного оборудования, ножовки и горелки. Весь процесс с пошаговой инструкцией показан на видео.
Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:
Технология изготовления
Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.
Инструменты для изготовления струбцины любого типа
1 вариант
Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.
2 вариант
Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.
Приступим:
Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.
Начинающему мастеру не помешает узнать, что на первых этапах обойтись одним лишь молотком или пилой вряд ли получится. Впоследствии придется прибегнуть к применению тисков или быстрозажимной струбцины, чтобы зафиксировать заготовку или склеить отдельные фрагменты. Сделать ее своими руками довольно просто. Нет ни одного достаточно универсального зажима, который позволял бы удовлетворить все потребности при выполнении различных типов работы.
Применение деревянных струбцин
Они бывают различных стилей, моделей и размеров. А потому можно запастись различными моделями, которые всегда пригодятся. Мастер может закупить несколько моделей струбцин Assistent, к тому же они там стоят не так уж и дорого. Если человек не хочет платить за такую покупку, он может сделать деревянную или трубную струбцину своими руками. Модели из древесины очень популярны, их можно изготовить самостоятельно. Такая модель простая в эксплуатации и легко регулируется.
Модель F – деревянная струбцина, которая слегка усовершенствована. Здесь используется планка из клёна шириной 5 см и толщиной 0,6 см. А также в конструкции присутствует металлический стержень, на который нанесена резьба. Чтобы изготовить ручку, надо взять деревянную заготовку. Для этого подходит лиственная порода без дефектов.
Подвижные детали должны быть хорошо высушены, чтобы без проблем скользить на планке. На стержне должно присутствовать две гайки. Они располагаются на конце и затягиваются потом друг против друга. Благодаря этому они не расходятся во время использования. Можно использовать отдельную стопорную гайку или простую модель с постоянным замком. И ещё две гайки необходимо, чтобы зафиксировать снаружи зажимные колодки вместе с шайбой.
Допускается использование контргайки и других способов крепления. Двойные изделия заклинивают друг друга. Это самый надежный и простой способ. Он же самый дешёвый. Важно оставить некоторое пространство для винта, чтобы он мог свободно вращаться.
Из древесины и стали
Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.
Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.
Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.
Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.
Лёгкие самодельные варианты
Легкая струбцина, сделанная своими руками, изготавливается на основе металлического стержня. Эти зажимы, хоть и не такие мощные, как стальные, всё равно дают возможность создавать сильное прижимное давление для любого клея. Соответственно, срок службы у них довольно внушительный. Штанга может быть сделана в любой длине. Единственное, надо запомнить, что по всей длине основного стержня не должен проходить резьбовой стержень. Головка струбцины не испытывает необходимости в нём на этом конце, что значительно упрощает сборку. Зажимные губки делают из фанеры.
Стопорная гайка представляет собой элемент, который фиксирует прижимную губку на стержне. При этом он не должен пребывать под давлением. Гайку можно срезать обычной ножовкой. Эпоксидной смолой его закрепляют на пятке. Выемка должна получиться довольно широкой и подходить к шайбе и глубокой, чтобы гайка и шайба могли без проблем поворачиваться.
Здесь надо использовать гайку 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с донной частью и 15 мм глубиной. После сверления углубления делают сквозное отверстие. Оно требуется для зажимного винта. Фиксируют подвижную головку на неподвижной позиции и отмечают места, где должно располагаться отверстие.
Рукоятка, винт и основная сборка
Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.
Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается . Это действует, как крюк.
Кулачковый зажим
Это устройство не только полезное, но и предельно простое. Надо помнить, что кулачковые зажимы быстродействующие, но не способны гарантировать большой силы зажима деталей. Вот почему их используют тогда, когда требуется сравнительно небольшая сила резания. Они не годятся для работы под большим давлением, как это возможно с крупной струбциной. Но при этом они чрезвычайно просты в использовании.
Для приготовления используют специальный шаблон. Он необходим для создания кривых. Шаблон изготавливается из металла, пластмассы или древесины. Его используют, чтобы подтянуть гладкие кривые. При этом кулачковые механизмы не являются прямым отслеживанием французской кривой. Правильный кулачок должен иметь профиль , увеличивающий расстояние между осью вращения и постоянной скоростью. В этом он напоминает спираль, прочерченный карандашом.
Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.
Суть устройства струбцины
Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.
К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:
- Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
- Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.
Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.
Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:
- Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
- Монтажные струбцины большой жесткости;
- Слесарные упорные струбцины.
Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.
Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.
Деревянная универсальная струбцина своими руками
Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.
Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:
- Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
- Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
- Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.
Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.
Классическая F образная струбцина
Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.
Общий вид струбцины приведен на фото.
Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.
Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.
Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.
По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.
Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90 о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.
Струбцина, собранная из дерева и стали
Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.
Процесс изготовления струбцины из дерева и стали выглядит следующим образом:
Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.
Деревянная струбцина для фиксации и стяжки наборов
В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.
В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.
Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.
На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.
Деревянный зажим из деталей вешалки
Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.
Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.
Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.
Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.
Быстрая С образная струбцина для дерева
Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.
Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.
В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.
Струбцина из металла своими руками
Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:
- Высокая прочность металлических деталей;
- Длительный срок службы даже при большой нагрузке.
Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.
Длинная стягивающая струбцина
Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.
Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.
Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.
Самодельная сварная струбцина из арматуры
Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.
Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.
Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.
Самодельная G-образная струбцина
Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.
Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.
Деревянная прокладка для опоры металлической струбцины
Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:
- Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
- Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.
Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.
Зажим для наворачивания проволоки на оправку
Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.
Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.
Угловые струбцины своими руками
Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.
Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.
Зажим универсальный под любой угол
Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.
В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.
В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7 о.
Угловая стальная струбцина для сборки
Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.
Направляющие необходимо выставить с помощью угольника под углом в 90 о и соединить дополнительными накладками из листового металла.
Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.
Струбцина быстрозажимная своими руками
Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.
По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.
Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.
Зажим для удержания и фиксации мелких деталей
Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.
Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.
Струбцина из прута арматуры и дерева
Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.
В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.
Ленточная универсальная струбцина
Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.
Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.
Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.
Кулачковые быстрые струбцины
Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.
Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.
Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.
Телескопический раскладной зажимной хомут
В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.
От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.
Крепежные универсальные зажимы
Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.
Идея зажима – струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.
4-х ходовые полизажимы для деревянных панелей
Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти -шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.
Решением проблемы будет приспособление с четырьмя струбцинами, фото.
Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.
Зажимная коробка для установки на верстаке
Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.
Сделать конструкцию довольно просто:
- Из фанеры собирается коробчатый остов;
- Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
- Набивается ряд монтажных поперечин из того же материала.
Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.
Самодельный зажим для журнального стола
Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.
Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.
Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.
Недорогой простейший зажим из колечка трубы ПВХ
Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.
Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.
Стойки для набора струбцин
Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
ПарикмахерскаяGreat Clips в Вуд-Дейле, Иллинойс
Перейти к содержимомуВернуться к навигации :00 PM 9:00 – 20:00 9:00 – 18:00 10:00 – 17:00Зарегистрируйтесь сейчас
Расчетное время ожидания:
Зарегистрируйтесь онлайн, чтобы добавить свое имя в список ожидания до вашего приезда!
Powered by ICS Net Check In™
Стрижки для всех
- Стрижки для мужчин и женщин
- Стрижки для детей
- Haircuts for Seniors
Hair Styling
- Short Style
- Long Style
- Formal Style
Hair Services
- Neck Trim
- Beard Trim
- Bang Trim
- Hair Shampoo
Some services могут быть временно недоступны, если местные условия или правила запрещают их из-за COVID-19.
Часто Задаваемые Вопросы
- Нет. Салоны Great Clips ориентированы на то, чтобы вы пришли и ушли с великолепной стрижкой в любое удобное для вас время! Вы можете прийти, когда будете готовы к стрижке, или добавить свое имя в список ожидания, используя онлайн-регистрацию на сайте greatclips.com или в приложении Great Clips®. Когда вы регистрируетесь онлайн, вы можете подписаться на текстовые сообщения ReadyNext, чтобы получать текстовые сообщения, когда время ожидания достигает 15 минут.
- Да, салоны Great Clips принимают посетителей! Когда вы будете готовы к стрижке, вы можете пройти прямо в салон и зарегистрироваться на стойке регистрации, и вас отвезут обратно, как только подойдет ваша очередь. Чтобы сделать стрижку в Great Clips Wood Dale еще быстрее, вы можете зарегистрироваться онлайн на сайте greatclips. com или в приложении Great Clips®. Если вы регистрируетесь онлайн, вы можете подписаться на тексты ReadyNext, чтобы получать текстовые сообщения, когда время ожидания достигает 15 минут.
- Благодаря онлайн-регистрации® вы можете внести свое имя в список из любого места, а это означает, что время, которое вы проводите в холле, можно провести дома или по делам. Онлайн-регистрация также показывает примерное время ожидания в режиме реального времени, чтобы вы могли подстричься в соответствии с вашим графиком. Вы можете зарегистрироваться онлайн на сайте greatclips.com или в приложении Great Clips®! Когда вы регистрируетесь онлайн, вы также можете подписаться на текстовые оповещения ReadyNext, чтобы получать текстовые сообщения, когда время ожидания достигает 15 минут.
- Check-In можно использовать для всех услуг, кроме перманентной завивки и формальных причесок. Обратите внимание, что не все салоны предлагают перманентную завивку. Большинство салонов требуют предварительной записи на эти услуги, поэтому, пожалуйста, позвоните в Great Clips Wood Dale, чтобы узнать.
- Нет. В целях безопасности стилистов мы не публикуем их расписания и не позволяем клиентам запрашивать их через онлайн-регистрацию. Мы храним Clip Notes®, которые представляют собой технические заметки о предыдущих стрижках, которые вы делали в салоне Great Clips, поэтому любой стилист может сделать вам неизменно великолепную стрижку. Если вы хотите обратиться к конкретному стилисту, обязательно скажите об этом, когда придете в салон и завершите регистрацию. Обратите внимание, что вызов стилиста может увеличить расчетное время ожидания.
- Онлайн-регистрация становится доступной через пять минут после открытия салона. Примерно во время закрытия мы принимаем онлайн-регистрацию до момента, когда Расчетное время ожидания равно продолжительности работы салона, или самое позднее за 30 минут до закрытия. Очень редко салон бывает настолько загружен, что время ожидания становится слишком долгим, а онлайн-регистрация временно недоступна. Вы, вероятно, никогда этого не увидите, но если вы это сделаете, просто зайдите позже.
- Приложение Great Clips® экономит ваше время и позволяет легко записаться на следующую стрижку! С помощью приложения Great Clips® вы можете установить любимые салоны, которые будут отображаться прямо на главном экране приложения. Если вы создадите учетную запись, регистрация будет еще быстрее! Это позволяет быстро увидеть время ожидания в ближайших салонах. Great Clips также отправляет персонализированные предложения, рекламные акции и даже советы по уходу за волосами и укладке волос прямо в ваш почтовый ящик с уведомлениями.
- Салоны Great Clips предлагают стрижки для мужчин и женщин по одной отличной цене, со специальными ценами на детские стрижки и стрижки для пожилых людей. Great Clips Wood Dale также предлагает услуги шампуня. Если вам нужно быстро подправить прическу, парикмахеры Great Clips предоставят вам стрижку шеи, бороды и челки. Услуги по укладке волос также доступны для коротких причесок, длинных причесок и формальных причесок. Вы можете просмотреть все услуги по уходу за волосами Great Clips здесь.
- Салоны Great Clips находятся в независимом владении, и цены определяет местный владелец салона. Для получения информации о ценах на услуги салона красоты Great Clips Wood Dale нажмите здесь
- Салоны Great Clips не предоставляют услуги по окрашиванию волос.
- Мы хотим, чтобы все наши клиенты чувствовали себя уверенными и счастливыми, покидая салон, поэтому полное удовлетворение всеми услугами и товарами гарантировано. Если у вас есть сомнения по поводу полученных вами услуг или продуктов, мы рекомендуем вам поговорить с персоналом местного салона Great Clips.
- Клиенты могут получать купоны Great Clips несколькими способами, включая печатные открытки, рекламу в Facebook и Instagram, электронные письма, сообщения в приложениях и многое другое. Чтобы быть в курсе предложений и рекламных акций Great Clips, вы можете загрузить приложение и создать профиль, подписаться на электронные письма и следить за своим местным салоном Great Clips на Facebook. Мы призываем вас быть осторожными с любыми купонами, которые вы можете увидеть в Интернете, поскольку некоторые из них не авторизованы Great Clips или применимы только к определенным салонам. Если вы не уверены, действителен ли купон, рекомендуем обратиться в местный салон.”
- Франчайзинговые салоны Great Clips приглашают на работу ОТЛИЧНЫХ парикмахеров! Ищите вакансии и сообщайте о своем интересе онлайн на сайте jobs. greatclips.com, и местный владелец салона свяжется с вами. Вы также можете пройти в салон, чтобы подать заявку. Все салоны Great Clips принадлежат независимым франчайзи, которые несут ответственность за свою собственную практику найма и трудоустройства.
О Great Clips в Wood Dale
Расположенный в Wood Dale, IL, Great Clips — это удобный способ получить отличную стрижку по доступной цене. Ищете ли вы отличную стрижку рядом с вами, эксперта по мужским стрижкам или парикмахера, который разбирается в последних тенденциях женских стрижек, Great Clips поможет вам. Наша команда парикмахеров из Вуд-Дейла, штат Иллинойс, проходит постоянное обучение передовым техническим навыкам, новым тенденциям в прическах и обслуживанию клиентов, чтобы они могли воплотить в жизнь стрижку вашей мечты. Мы также облегчаем вам следующую великолепную стрижку. Удобно расположенный по адресу 371 W Irving Park Rd в Вуд-Дейл, штат Иллинойс, мы легко доберемся до парикмахерской рядом с вами. А поскольку мы работаем по вечерам и выходным, вы можете подстричься в удобное для вас время. Мы даже экономим ваше время с помощью Online Check-In®, позволяя вам внести свое имя в список в салоне еще до того, как вы приедете. Мы с нетерпением ждем возможности служить вам!
Зарегистрироваться
Деревянные пончики | Зажимы для запайки пищевых пакетов – Wondrwood
{% endif %}-
{% для продукта в продуктах %}
{% присвоить first_available_variant = false %}
{% для варианта в product.variants %}
{% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘350x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘350x’ %}
{% конец%}
id}}”>
{%, если box.template.elements содержит ‘saleLabel’ и first_available_variant.compare_at_price > first_available_variant.price %}
{{перевод.продажа}}
{% конец%}
{% если только продукт.доступен %}
{{translation.sold_out}}
{% бесконечный %}
{{продукт.название}}
{% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product.variants %} {{variant.title}}{%, если только вариант.доступен %} – {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант.цена | Деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %}{{box.title.text}}
{% if box.subtitle %}
{{box.subtitle.text}}
{% endif %} {% присвоить total_price = 0 %}
{% для продукта в продуктах %} {% присвоить first_available_variant = false %} {% для варианта в product.variants %} {% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %} {% конец для %} {% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %} {%, если first_available_variant.available и box.template.selected %} {% присвоить total_price = total_price | плюс: first_available_variant. price %} {% конец%} {% если product.images[0] %} {% assign feature_image = product.images[0] | img_url: ‘350x’ %} {% еще %} {% присвоить Featured_image = no_image_url | img_url: ‘350x’ %} {% конец%}
{% если только продукт.доступен %} {{translation.sold_out}} {% бесконечный %}
{% конец для %}
{%, если box.template.elements содержит ‘цену’ %}
{{translation.total_price}} {{total_price | деньги}}
{% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
-
{% для продукта в продуктах %}
{% присвоить first_available_variant = false %}
{% для варианта в product.variants %}
{% if first_available_variant == false and variant. available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘350x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘350x’ %}
{% конец%}
-
{% if product.id == cur_product_id %} {{translation.this_item}} {% endif %}{{product.title}}{%, если только product.available %} – {{translation.sold_out}}{% бесконечный %}
{% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product.variants %} {{variant.title}}{%, если только вариант.доступен %} – {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант. цена | Деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %}{{первый_доступный_вариант.сравнить_по_цене | деньги}}{% конец%} {% конец%}
{% конец для %}
{{box.title.text}}
{% if box.subtitle %}
{{box.subtitle.text}}
{% endif %} {% присвоить total_price = 0 %}
-
{% для продукта в продуктах %}
{% присвоить first_available_variant = false %}
{% для варианта в product.variants %}
{% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{%, если first_available_variant. available и box.template.selected %}
{% присвоить total_price = total_price | плюс: first_available_variant.price %}
{% конец%}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘100x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘100x’ %}
{% конец%}
-
{% если только продукт.доступен %} {{translation.sold_out}} {% бесконечный %}
{% if product.id == cur_product_id %} {{translation.this_item}} {% endif %}{{product.title}}{%, если product.available %} – {{translation.sold_out}} {% бесконечный%}
{% присвоить варианты_размера = продукт.варианты | размер %}{% для варианта в product.variants %} {{variant.title}}{%, если только вариант. доступен %} – {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант.цена | Деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %}{{первый_доступный_вариант.compare_at_price | деньги}}{% конец%} {% конец%}
{% конец для %}
{%, если box.template.elements содержит ‘цену’ %}
{{translation.total_price}} {{total_price | деньги}}
{% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
{% конец%}Зажимы из дерева, искусственного дерева и жалюзи для балдахина – Почини мои жалюзи
-
Зажим Levolor 2 дюйма для балдахина из искусственного дерева
Код продукта: 5661
Артикул: VALANCE-CLIP-38Удерживает одну 2-дюймовую планку из искусственного дерева для создания балдахина.
- Обычная цена
- 1,99 доллара США / Кусок
- Цена продажи
- 1,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
2,5-дюймовый зажим для балдахина из искусственного дерева
Код продукта: 5640
Артикул: VALANCE-CLIP-17-AЭтот зажим подходит для широкого подзора 2 1 / 2 дюймов.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
2,5-дюймовый зажим для балдахина из дерева и искусственного дерева
Код продукта: 5623
Артикул: VALANCE-CLIP-03Обертывания вокруг верха и низа 2 1 / 2 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Hunter Douglas Valance для балдахинов из искусственного дерева
Код продукта: 5628
Артикул: VALANCE-CLIP-08Скрытый зажим для балдахина. Подходит к некоторым подзорам Hunter Douglas.
- Обычная цена
- 1,99 доллара США / Кусок
- Цена продажи
- 1,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Универсальный зажим Hunter Douglas для деревянных и искусственных деревянных жалюзи
Код продукта: 5663-A
Доступна совместимая замена!
- Обычная цена
- 1,69 доллара США/ Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Универсальный зажим Hunter Douglas для деревянных и искусственных деревянных жалюзи — улучшенный и обновленный стиль
Код продукта: 5663
Артикул: VALANCE-CLIP-40Универсальный скрытый зажим для подзора, который подходит к деревянным подзорам Hunter Douglas.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Hunter Douglas Valance для деревянных и искусственных деревянных балдахинов диаметром 2 1/2 дюйма
Код продукта: 3113
Артикул: VALANCE-CLIP-125Обертывания вокруг верха и низа 2 1 / 2 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов диаметром 2 1/2 дюйма
Код продукта: 5639
Артикул: VALANCE-CLIP-17Обертывания сверху и снизу 2 1 / 2 “высокая балка.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов 2 1/2 дюйма — выступ 9/16 дюйма
Код продукта: 5697
Артикул: VALANCE-CLIP-77Оборачивает верх и низ некоторых подзоров из дерева и искусственного дерева.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Lowes Valance для деревянных и искусственных деревянных балдахинов диаметром 2 1/2 дюйма
Код продукта: 5719
Артикул: VALANCE-CLIP-99Этот тип зажима подходит для широкого 2 1 / 2 дюйма.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Graber and Bali Valance Clip для 2,5-дюймовых деревянных и искусственных деревянных жалюзи с устройством для наклона шнура
Код продукта: 7270
Артикул: VALANCE-CLIP-114Охватывает верх и низ 2 1 / 2 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Graber and Bali Valance Clip для 2,5-дюймовых деревянных и искусственных деревянных жалюзи с наклоняющей палочкой
Код продукта: 7269
Артикул: VALANCE-CLIP-113Охватывает верх и низ 2 1 / 2 “высокой балки”.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов размером 2 3/8 дюйма и 2 1/2 дюйма
Код продукта: 5650
Артикул: VALANCE-CLIP-27Охватывает верх и низ от 2 3 / 8 до 2 1 / 2 дюймов с высоким бортом.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для 2 9/16-дюймовых деревянных балдахинов и балдахинов из искусственного дерева
Код продукта: 5641
Артикул: VALANCE-CLIP-18Обертывания сверху и снизу 2 9 / 16 “высокий балдахин.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
3-дюймовый зажим для балдахина из дерева и искусственного дерева
Код продукта: 5624
Артикул: VALANCE-CLIP-04Оборачивает верх и низ 3-дюймовой обшивки.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Hunter Douglas 3 дюйма для подзоров из дерева и искусственного дерева
Код продукта: 5626
Артикул: VALANCE-CLIP-06Обертывается сверху и снизу от 3 до 3 1 / 8 ” высокий подзор.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов диаметром 3 дюйма
Код продукта: 5643
Артикул: VALANCE-CLIP-20Оборачивает верх и низ 3-дюймовой обшивки.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов диаметром 2 7/8 дюйма и 3 дюйма
Код продукта: 5659
Артикул: VALANCE-CLIP-36Обертывается сверху и снизу 2 7 / 8 “до 3” высокой балки.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
3-дюймовый зажим для балдахина из дерева и искусственного дерева
Код продукта: U-006
Артикул: U-006Оборачивает верх и низ 3-дюймовой обшивки.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина 3 1/4 дюйма для деревянных жалюзи и жалюзи из искусственного дерева
Код продукта: 5630
Артикул: VALANCE-CLIP-10Обертывания вокруг верха и низа 3 1 / 4 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов диаметром 3 1/4 дюйма
Код продукта: 5669
Артикул: VALANCE-CLIP-47Обертывания вокруг верха и низа 3 1 / 4 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим 3 1/2 дюйма для деревянных и искусственных деревянных балдахинов
Код продукта: 5633
Артикул: VALANCE-CLIP-11Обертывания вокруг верха и низа 3 1 / 2 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара СШАРаспродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных жалюзи 3 1/2 дюйма
Код продукта: 5670
Артикул: VALANCE-CLIP-48Обертывания сверху и снизу 3 1 / 2 “высокий балдахин.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Graber and Bali 3 1/2 дюйма для деревянных жалюзи и жалюзи из искусственного дерева
Код продукта: 5633-A
Доступна совместимая замена!
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
1-дюймовый скрытый зажим для балдахина из дерева и искусственного дерева — без выступающих частей
Код продукта: 5647
Артикул: VALANCE-CLIP-24Защелкивается на полосу, прикрепленную к задней стороне некоторых ламбрекенов.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
1-дюймовый скрытый зажим для балдахина из дерева и искусственного дерева — прозрачный
Код продукта: 5621
Артикул: VALANCE-CLIP-01Защелкивается на полосу, прикрепленную к задней стороне некоторых ламбрекенов.
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
1-дюймовый скрытый зажим для балдахина из дерева и искусственного дерева — белый
Код продукта: 5622
Артикул: VALANCE-CLIP-02Защелкивается на полосу, прикрепленную к задней стороне некоторых ламбрекенов.
- Обычная цена
- 0,9 доллара США9 / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для горизонтальных жалюзи из дерева и искусственного дерева размером 1 дюйм и 2 дюйма
Код продукта: 5625
Артикул: VALANCE-CLIP-05Удерживает две стационарные 1-дюймовые мини-ламели для жалюзи, которые действуют как обшивка или соединяют полосу обшивки.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина из дерева и искусственного дерева
Код продукта: 5646
Доступна совместимая замена!
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Скрытый зажим Hunter Douglas для горизонтальных жалюзи размером 1 и 2 дюйма
Код продукта: 5655
Артикул: VALANCE-CLIP-32Удерживает две стационарные 1-дюймовые мини-планки для жалюзи, которые действуют как обшивка или соединяют полосу обшивки.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Spring Window Fashions Скрытый зажим для горизонтальных деревянных жалюзи
Код продукта: 5627
Артикул: VALANCE-CLIP-07Защелкивается на полосу, прикрепленную к задней стороне некоторых ламбрекенов.
- Обычная цена
- 0,9 доллара США9 / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
1-дюймовый скрытый зажим для балдахина из дерева и искусственного дерева — выступ 9/16 дюйма
Код продукта: 5638
Артикул: VALANCE-CLIP-16Защелкивается на полосу, прикрепленную к задней стороне некоторых ламбрекенов.
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Скрытый зажим для балдахина из дерева и искусственного дерева с монтажной планкой
Код продукта: 5638-A
Доступна совместимая замена!
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Hunter Douglas Hidden Valance Clip для деревянных и искусственных деревянных балдахинов — старый стиль
Код продукта: 3112
Защелкивается на полосу, прикрепленную к задней стороне некоторых ламелей.
- Обычная цена
- 1,29 доллара США / Кусок
- Цена продажи
- 1,29 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Hunter Douglas Hidden Valance Clip для деревянных и искусственных деревянных балдахинов
Код продукта: 5660
Доступна совместимая замена!
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Монтажная планка с клипсой для задней части деревянных и искусственных деревянных балдахинов
Код продукта: 5619
Артикул: VALANCE-01-STRIPПластиковая монтажная планка для крепления к задней части обшивки.
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,9 доллара США9 Распродажа
- Цена за единицу товара
- /за
-
Зажим с прорезями для балдахина из дерева и искусственного дерева — длина 1 3/4 дюйма
Код продукта: 5635
Артикул: VALANCE-CLIP-13Используется для крепления некоторых ламбрекенов с прорезью сзади.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим с прорезями для балдахина из дерева и искусственного дерева — длина 2 дюйма
Код продукта: 5636
Артикул: VALANCE-CLIP-14Используется для крепления некоторых ламбрекенов с прорезью сзади.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Graber and Bali Valance для деревянных балдахинов с прорезями
Код продукта: 5712-A
Доступна совместимая замена!
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Скрытый зажим для балдахина для деревянных и искусственных деревянных жалюзи
Код продукта: U-019
Артикул: U-019Используется для крепления некоторых ламелей, которые имеют прорезь в задней части.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим с прорезями для балдахина из дерева и искусственного дерева — длина 1 13/16 дюйма
Код продукта: 5716
Артикул: VALANCE-CLIP-96Используется для крепления некоторых ламбрекенов с прорезью сзади.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим с прорезями для балдахина из дерева и искусственного дерева — длина 1 7/16 дюйма
Код продукта: 5706
Артикул: VALANCE-CLIP-86Используется для крепления некоторых ламбрекенов с прорезью на задней стороне.
- Обычная цена
- 1,99 доллара США / Кусок
- Цена продажи
- 1,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим с прорезями для балдахина из дерева и искусственного дерева — длина 1 11/16 дюйма
Код продукта: 5712
Артикул: VALANCE-CLIP-92Используется для крепления ламелей с прорезью на задней стороне.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара СШАРаспродажа
- Цена за единицу товара
- /за
-
Коллекция Champion & Home Decorators Зажим с прорезями для балдахина из искусственного дерева
Код продукта: 7314
Артикул: VALANCE-CLIP-119Для подзоров из искусственного дерева.
- Обычная цена
- 1,99 доллара США / Кусок
- Цена продажи
- 1,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Norman Valance для деревянных и искусственных деревянных балдахинов с прорезями
Код продукта: 5712-B
Доступна совместимая замена!
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
Опции просмотра
-
Graber and Bali Valance Clip для 2-дюймовых деревянных и искусственных деревянных жалюзи с наклоном палочки
Код продукта: 5698
Артикул: VALANCE-CLIP-78Регулируемая клипса для штор, состоящая из двух частей.
- Обычная цена
- $2,69 / Кусок
- Цена продажи
- $2,69Распродажа
- Цена за единицу товара
- /за
-
Зажим Graber и Bali Valance для 2-дюймовых деревянных и искусственных деревянных жалюзи с наклонным шнуром
Код продукта: 5645
Артикул: VALANCE-CLIP-22Регулируемая клипса для штор, состоящая из двух частей.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- / за
-
Магнитный держатель Alta & Hunter Douglas для деревянных жалюзи и жалюзи из искусственного дерева
Код продукта: 5735
Артикул: VALANCE-MAGNET-02Магнитный и пластиковый держатель балдахина для некоторых деревянных и искусственных жалюзи Alta.
- Обычная цена
- $2,69/ Кусок
- Цена продажи
- $2,69 Распродажа
- Цена за единицу товара
- /за
-
Levolor Twist-Style Valance Clip для деревянных жалюзи 1 дюйм
Код продукта: 5653
Артикул: VALANCE-CLIP-30Клипса Levolor для деревянных жалюзи 1 дюйм.
- Обычная цена
- $2,69 / Кусок
- Цена продажи
- $2,69 Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Twist-Style Valance для деревянных балдахинов — модель снята с производства
Код продукта: 5634
Артикул: VALANCE-CLIP-12Для деревянных балдахинов Levolor.
- Обычная цена
- $2,69 / Кусок
- Цена продажи
- $2,69 Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Twist-Style Valance для деревянных балдахинов
Код продукта: 7425
Артикул: Z-0198Для деревянных подзоров Levolor.
- Обычная цена
- $2,69 / Кусок
- Цена продажи
- $2,69 Распродажа
- Цена за единицу товара
- /за
-
Поворотный зажим Levolor для жалюзи размером 2 дюйма и 2 1/2 дюйма с механизмом наклона шнура
Код продукта: 5656
Артикул: VALANCE-CLIP-33Для деревянных балдахинов Levolor.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара СШАРаспродажа
- Цена за единицу товара
- /за
-
Поворотный зажим Levolor для жалюзи 2 дюйма и 2 1/2 дюйма с механизмом наклона стержня
Код продукта: 7556
Артикул: VALANCE-CLIP-123Для деревянных балдахинов Levolor.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Valance для беспроводных 2-дюймовых жалюзи из искусственного дерева и деревянных жалюзи
Код продукта: 6807
Артикул: VALANCE-CLIP-103Прозрачный зажим для балдахина для некоторых беспроводных деревянных жалюзи Levolor.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Trim-and-Go Valance для 2-дюймовых жалюзи из искусственного дерева
Код продукта: 7316
Артикул: VALANCE-CLIP-120Прозрачный зажим для балдахина для некоторых беспроводных деревянных жалюзи Levolor.
- Обычная цена
- $3,49 / Кусок
- Цена продажи
- $3,49 Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Trim-and-Go Valance Clip для беспроводных жалюзи из искусственного дерева диаметром 2 1/2 дюйма
Код продукта: 7317
Артикул: VALANCE-CLIP-121Прозрачный зажим для балдахина для некоторых беспроводных деревянных жалюзи Levolor.
- Обычная цена
- 2,99 доллара США / Кусок
- Цена продажи
- 2,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для балдахина из искусственного дерева 1 7/8 дюйма
Код продукта: 5632
Артикул: VALANCE-CLIP-101Удерживает одну планку 1 7 / 8 дюймов для создания балдахина.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для деревянных жалюзи 1 дюйм с ламелями 1 3/8 дюйма
Код продукта: 5629
Артикул: VALANCE-CLIP-09Охватывает верх и низ 1 3 / 8 “высокий балдахин.
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Hunter Douglas Valance для деревянных мини-жалюзи 1 дюйм
Код продукта: 5662
Артикул: VALANCE-CLIP-39Обертывания сверху и снизу 1 3 / 8 “высокий балдахин.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара СШАРаспродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для виниловой или алюминиевой планки 1 1/2 дюйма
Код продукта: 5713
Артикул: VALANCE-CLIP-93Вмещает 1 1 / 2 дюймов виниловую или алюминиевую планку.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для деревянных и искусственных деревянных балдахинов 1 3/4 дюйма
Код продукта: 6753
Артикул: VALANCE-CLIP-102Держатели 1 3 / 4 “подзоры из дерева и искусственного дерева.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Lowes Valance для балдахина из искусственного дерева 1 3/4 дюйма
Код продукта: 7278
Артикул: VALANCE-CLIP-117Держатели 1 3 / 4 “подзоры из дерева и искусственного дерева.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для 2-дюймовых горизонтальных жалюзи
Код продукта: 5714
Артикул: VALANCE-CLIP-94Вмещает одну 2-дюймовую виниловую или деревянную планку.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Graber и Bali Valance для 2-дюймовых алюминиевых и виниловых жалюзи
Код продукта: 5699
Артикул: VALANCE-CLIP-79Обертывается сверху и снизу 2-дюймовой алюминиевой или виниловой планки.
- Обычная цена
- 1,39 доллара США/ Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для 2-дюймовых алюминиевых и виниловых жалюзи — удерживает одну планку
Код продукта: 5711
Артикул: VALANCE-CLIP-91Удерживает 2-дюймовую алюминиевую или виниловую планку для создания балдахина.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для 2-дюймовых алюминиевых и виниловых жалюзи
Код продукта: 5637
Артикул: VALANCE-CLIP-15Вмещает две 2-дюймовые виниловые или алюминиевые планки.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Graber и Bali Valance для 2-дюймовых алюминиевых и виниловых жалюзи
Код продукта: 5664
Артикул: VALANCE-CLIP-41Удерживает две 2-дюймовые алюминиевые или виниловые планки для создания балдахина.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
3-дневные жалюзи с пуговицами и клипсой для переходов 2-дюймовые жалюзи из ПВХ
Код продукта: U-025
Артикул: U-025Вмещает две 2-дюймовые планки из ПВХ.
- Обычная цена
- 0,49 доллара США / Кусок
- Цена продажи
- 0,49 доллара США Распродажа
- Цена за единицу товара
- /за
-
Зажим Levolor Hidden Valance для виниловых балдахинов
Код продукта: 5658
Артикул: VALANCE-CLIP-35Скрытый зажим для виниловых подзоров Levolor.
- Обычная цена
- 1,69 доллара США / Кусок
- Цена продажи
- 1,69 доллара США Распродажа
- Цена за единицу товара
- /за
-
Скрытый зажим для деревянных балдахинов — более длинный
Код продукта: 5652
Артикул: VALANCE-CLIP-29Скрытый зажим для деревянных балдахинов.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Скрытый зажим для деревянных балдахинов — укороченная модель
Код продукта: 5651
Артикул: VALANCE-CLIP-28Скрытый зажим для деревянных балдахинов.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Скрытый зажим для деревянных балдахинов
Код продукта: 5654
Артикул: VALANCE-CLIP-31Скрытые зажимы для деревянных балдахинов.
- Обычная цена
- 1,39 доллара США / Кусок
- Цена продажи
- 1,39 доллара США Распродажа
- Цена за единицу товара
- /за
-
Магнитная вешалка для балдахина из дерева и искусственного дерева
Код продукта: 5734
Артикул: VALANCE-MAGNET-01Вкручивается в заднюю часть деревянных балдахинов. Магнитная сторона крепится к поручню.
- Обычная цена
- $2,69 / Кусок
- Цена продажи
- $2,69 Распродажа
- Цена за единицу товара
- /за
-
Зажим для балдахина для горизонтальных жалюзи, удерживающий виниловую планку шириной 3 1/2 дюйма
Код продукта: U-LB-003
Артикул: U-LB-003Вмещает одну пластину 3 1 / 2 дюймов
- Обычная цена
- 0,99 доллара США / Кусок
- Цена продажи
- 0,99 доллара США Распродажа
- Цена за единицу товара
- /за
Палубные зажимы | Зажимы для настила из композитного материала
СИСТЕМЫ ЗАЖИМОВ
Одним из аксессуаров, которые вам потребуются для полной и эффективной сборки вашего настила, будут зажимы для настила. Хотя все знают, что зажимы для колоды являются частью вашей колоды, никто не хочет их видеть. Это так же верно, когда речь идет о клипсах для композитного настила, как и для любого другого типа установки настила.
К счастью, наши зажимы для настила из композитных материалов предназначены для полностью скрытых зажимов. Эти скрытые крепления для палубы, по два на каждую доску, поддерживают и скрепляют вашу палубу, не создавая неприглядных дефектов во внешнем виде ее конструкции. У нас есть лучшие скрытые крепления для палубы, сделанные для всех наших бортовых систем, из нержавеющей стали 304, нержавеющей стали 304 с черным порошковым покрытием и пластика TPO.
СКРЫТЫЕ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ
Зажимы для настила играют важную роль в любой установке композитного настила, и их следует изучить перед началом любой установки, чтобы избежать ошибок.
Доски на любой колоде, составной или любой другой, сами по себе не остаются вместе. Требуют скрепляющего агента. Конечно, вы хотите, чтобы ваша колода выглядела цельной, без каких-либо очевидных соединений с доской. Вот тут-то и пригодятся наши скрытые крепления для настила из композитных материалов.
К счастью, наши доски имеют пазы, которые позволяют использовать глухие крепления для настила, скрытые аксессуары для настила, которые соединяют ваши доски так, что никто извне не может их увидеть или иметь какое-либо представление о том, как они устроены. работающий. Эти невидимые крепления для палубы обеспечивают надежную поддержку, соединяя ваши доски вместе и придавая вашей палубе чистый, гладкий вид, который вы желаете.
Некоторые доски в определенных местах могут подвергаться некоторому сжатию или расширению в зависимости от погоды, и вам нужны крепления для настила, которые могут их выдержать, поэтому мы предлагаем два типа скрытых креплений для настила. Оба будут использоваться для всех установок.
NewTechWood® имеет систему блокировки, состоящую из двух зажимов, один из которых фиксирует и фиксирует доску (запирающий зажим), а другой позволяет расширять и сжимать (управление расширением и сужением – зажим CEC), так что вы не испытываете деформацию или искажение любого вида после установки. Система работает, потому что позволяет пользователю контролировать направление расширения и сжатия.
ТИПЫ СКРЫТЫХ ЗАЖИМНЫХ СИСТЕМ
Мы предлагаем системные зажимы с мини-зазором с CEC-зажимом и фиксирующими зажимными механизмами, системные зажимы T-Clip с CEC и запирающими зажимными механизмами или стартовые зажимы.
Наши системы зажимов для досок с мини-зазором обеспечивают зазор между досками всего 3/64″, который почти незаметен, обеспечивая практически бесшовный вид. Система T-Clip обеспечивает зазор 7/32″, что создает классический вид деки, при этом сами клипсы по-прежнему совершенно незаметны.
Система Mini Gap
Расстояние между зазорами 3/64″
Розничная упаковка включает обе части
MG-2:15 шт.
MG-1:75 шт. : US01, UH02
CEC Clip
MG-1
Материал: 304 из нержавеющей стали с черным порошковым покрытием
.
T Clip System
Промежуточное расстояние 1/4 ″
TC-1: 15 ПК
TC-2: 75 PCS
Соответствующие доски: US01, UH02
Locking Clip
TC-1
011666669. : Нестандартная сталь SUS 304CEC Clip
TC-2
Материал: TPO Пластик
Breaker Board Locking Clip
TC-17
Материал: СТАНЕЛЕВНАЯ СТАЛЬНАЯ СТАЛЬНА ТС-27
Материал: ТПО пластик
СК-25
Материал: 304 нержавеющая сталь | высота паза от 5/16″ до 21/64″ покрывает 33 фута
Стартовый зажим
Высота паза от 5/16″ до 21/64″
MG-3:25 ШТ
TC-19:10 ШТ
SC-25
0116 Высота канавки: 5/16 ″ до 21/64 ″
Совместимые платы: UH02, US01, US33
: 25 шт./Баг
Пункт: MG-3
: 32 ноги: MG-3
: 72.
Начальный клип
Материал: из нержавеющей стали SUS 304
Высота канавки: 5/16 ″ до 21/64 ″
Совместимые платы: USS33
: 10 PCS/CACK
60
66111167: 10 PCS/CACK60
66111666111666111666111166111167: 10 PCS/CACK60
6666666666666666666666666666666666666611166. футовСкачиваний
Руководства по установке
ПОЧЕМУ НАШИ ЗАЖИМЫ РАБОТАЮТ ЛУЧШЕ
Система позволяет установщику укладывать плиту с надлежащим зазором, а также предотвращает деформацию или деформацию любого рода в любое время года.
Фиксирующий зажим позволяет одной стороне доски двигаться, в то время как другая сторона заблокирована, так что обе доски могут расширяться и сжиматься без конфликтов. Решение специально разработано для настилов, уложенных по образцу кирпичного стиля.
ЦИК ВС. ФИКСИРУЮЩИЕ ЗАЖИМЫ VS. НАЧАЛЬНЫЕ ЗАЖИМЫ
При установке вам потребуются как зажимы CEC, так и фиксирующие зажимы, но их расположение зависит от условий, окружающих вашу террасу. Фиксирующие зажимы полностью блокируют и защищают ваши доски, чтобы они вообще не двигались после защелкивания. CEC или зажимы для управления расширением и сжатием имеют некоторую подвижность, позволяющую доске расширяться или сжиматься. Начальные зажимы, также называемые стартовыми зажимами или стартовыми зажимами, — это зажимы, которые вы будете использовать для досок на обоих концах вашей колоды, где колода «начинается».
Если вы не уверены, хотите ли вы систему зажимов для палубы с фиксирующими зажимами или зажимами CEC, свяжитесь с нами по адресу NewTechWood или просмотрите наши замечательные видео и руководства по установке! Мы можем помочь вам убедиться, что вы устанавливаете его правильно.
Если вы хотите заказать у NewTechWood клипы для распространения, свяжитесь с нами прямо сейчас. Если вам нужно найти дистрибьютора наших систем скрытых зажимов для композитного настила, скорее всего, вы сможете найти его в своем регионе. Если вам нужна дополнительная информация о скрытых зажимных системах для настилов из композитного дерева или помощь в поиске подходящих скрытых зажимных систем для настилов, позвоните нам прямо сейчас по телефону 866-728-5273.
Шурупы Color Match
Если вы покупаете лучшие шурупы для композитного настила, обратите внимание на компанию NewTechWood, которая производит лучший композитный материал для настила. Вам никогда не придется беспокоиться о том, как спрятать винты настила благодаря нашей уже существующей системе скрытых винтов — винты специально разработаны так, чтобы их не было видно, но при этом они обеспечивают надежную поддержку.
ПРЕИМУЩЕСТВА СКРЫТЫХ ВИНТОВ NEWTECHWOOD
Тем не менее, это может оставить проблему головки винта. Задача состоит в том, чтобы спроектировать шуруп, который мог бы эффективно поддерживать ваш настил, не оставляя видимой головки. Проблема со многими винтами заключается в том, что они не полностью заподлицо с поверхностью настила, а это означает, что они не только видны, что может создать неприглядный вид вашего настила, но и создают препятствие, которое потенциально может зацепиться за обувь или босые ноги.
Наши скрытые винты для настила спроектированы таким образом, чтобы полностью погрузиться в наш композитный деревянный настил, так что любой, кто ходит по настилу или вокруг него, не догадается, что они там находятся. Вам не придется иметь дело с эстетическим нарушением или потенциальным заеданием торчащих винтов.
У NEWTECHWOOD ЕСТЬ ОТВЕТЫ ДЛЯ ВСЕХ ВАШИХ ПОТРЕБНОСТЕЙ В НАСАДКЕ
Естественно, наши скрытые винты лучше всего работают с нашими композитными деревянными настилами с колпачками и покрытием UltraShield®. Наша технология покрытия UltraShield® обеспечивает 360-градусную защиту вашей террасы, защищая ее от гниения, заражения насекомыми, царапин, окрашивания и выцветания, а также дает вам не требующую особого ухода, долговечную террасу с богатым внешним видом дерева, которым вы можете наслаждаться в любой время года. В сочетании с нашими скрытыми винтами для палубы и другими аксессуарами они обеспечивают полную установку палубы, которая выглядит цельной и полностью надежной.
Если у вас есть какие-либо вопросы о наших скрытых винтах, о том, как они работают, насколько они скрыты на самом деле и как они поддерживают наши настилы, или если вы хотите узнать больше о нашей системе настила из композитного дерева с колпачками и UltraShield®, мы будем рады услышать от вас. Наша команда разбирается в декинге, и мы можем говорить об этом целыми днями. Позвоните нам сегодня по телефону 866-728-5273.
Если вас интересует только вопрос о том, где купить шурупы NewTechWood для столов и изделия из композитного настила, все, что вам нужно сделать, это просмотреть наш поиск местоположения. Если вы являетесь дистрибьютором продуктов для настила и у вас нет шурупов для настила NewTechWood в вашем ассортименте, или если вы хотите стать дистрибьютором, сообщите нам об этом, чтобы мы могли договориться.
ВИНТ ДЛЯ ПАЛУБЫ
Материал: Нержавеющая сталь марки 305 | 316 класс | 10 шурупов 2–1/2 дюйма
Cap-Tor® xd специально разработаны для крепления настила из композитных материалов с чистым, гладким и однородным покрытием. Винты Cap-Tor xd доступны в различных цветах.
Установка:
Установщик глубины SMART-BIT®
ВИНТ
Материал: Сталь с эпоксидным покрытием | 10 x 1-7/8”
Для использования с фризовыми досками толщиной от 1/2″ до 3/4″ шурупы доступны в широком диапазоне цветов, чтобы соответствовать популярным продуктам для настила.
Установка:
DECKFAST® Fascia System
Перуанский тик
Вестминстерский серый
Римский антиквариат
Гавайский уголь
Испанский орех
Бразильский ипе
ПОЛЬЗУЙТЕСЬ ЛУЧШИМИ СКРЫТЫМИ СИСТЕМАМИ КРЕПЛЕНИЯ ПАРКЕТА И СИСТЕМАМИ КРЕПЛЕНИЯ ПАРКЕТА, ДОСТУПНЫМИ ДЛЯ НАШЕЙ ПРОДУКЦИИ СЕГОДНЯ
Наша цель в NewTechWood — сделать так, чтобы ваш композитный деревянный настил выглядел великолепно и прослужил год за годом. Наши современные скрытые крепления для террасной доски и потайные крепления для террасной доски являются частью этого обязательства.
Потратьте время, чтобы просмотреть все наши варианты фиксаторов для настила и скрытых креплений для досок. Если вы знаете, что вам нужно, посетите ближайшего к вам дистрибьютора NewTechWood. Если вы заинтересованы в том, чтобы стать дистрибьютором систем крепления террасных досок NewTechWood, свяжитесь с нами онлайн.
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация о любом из этих скрытых креплений для настила или продуктах для крепления настила, например, как их использовать или какие продукты лучше всего подходят для вашего конкретного композитного настила, пожалуйста, не стесняйтесь звонить нам. бесплатный номер 866-728-5273.
Деревянные заколки ручной работы и деревянные заколки для волос ручной работы – Голубая цапля
-
Заколка для волос для женщин Medium Cocobolo Rosewood Wood Hair Barrette для длинных волос
Заколка для волос для женщин Medium Cocobolo Rosewood Wood Заколка для волос для длинных волос
- Обычная цена
- 29,00 долларов США
- Обычная цена
-
- Цена продажи
- 29,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Длинная заколка для густых волос Большая заколка из капа Малли Красная деревянная заколка
Длинная заколка для густых волос Большая заколка из красного дерева из капа малли
- Обычная цена
- $37. 00
- Обычная цена
-
- Цена продажи
- $37.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Маленькие деревянные заколки Mallee Burl, заколки из светлого дерева для тонких волос
Маленькие деревянные заколки из капа малли, заколки для волос из светлого дерева для тонких волос
- Обычная цена
- $22.00
- Обычная цена
-
- Цена продажи
- $22. 00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка для волос с драгоценными камнями Заколка с аквамарином и перидотом, Серебряная роскошная заколка, Заколка для волос с драгоценными камнями
Заколка для волос с драгоценными камнями Заколка с аквамарином и перидотом, Серебряная роскошная заколка, Заколка для волос с драгоценными камнями
- Обычная цена
- 47,00 долларов США
- Обычная цена
-
- Цена продажи
- 47,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Маленькая заколка Birdseye Maple Wood, заколка Fine Hair, детская заколка для волос
Маленькая заколка из кленового дерева Birdseye, заколка Fine Hair, детская заколка для волос
- Обычная цена
- $22. 00
- Обычная цена
-
- Цена продажи
- $22.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка для волос Gemstone Sunrise Citrine and Carnelian Barrette, Серебряная роскошная заколка
Заколка для волос с драгоценными камнями Заколка с цитрином и сердоликом, серебристая роскошная заколка
- Обычная цена
- 47,00 долларов США
- Обычная цена
-
- Цена продажи
- 47,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Средняя заколка для волос из чеченского дерева, деревянная заколка, деревянная заколка, деревянная заколка, тонкая заколка для волос
Средняя заколка для волос из чеченского дерева, деревянная заколка для волос, деревянная заколка, деревянная заколка для волос, тонкая заколка для волос
- Обычная цена
- $26. 00
- Обычная цена
-
- Цена продажи
- $26.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка с драгоценными камнями Заколка для волос из лабрадорита и лунного камня, Роскошная заколка, Украшения для волос с драгоценными камнями
Заколка с драгоценными камнями Заколка для волос из лабрадорита и лунного камня, Роскошная заколка, Украшения для волос с драгоценными камнями
- Обычная цена
- 47,00 долларов США
- Обычная цена
-
- Цена продажи
- 47,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
XL заколка из тигрового дерева, деревянная заколка для волос, деревянная заколка, заколка для толстых волос
XL Заколка из тигрового дерева, деревянная заколка для волос, деревянная заколка, заколка для толстых волос
- Обычная цена
- $30. 00
- Обычная цена
-
- Цена продажи
- $30.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка для волос с драгоценными камнями, хризопраз, роскошная заколка, украшения для волос с драгоценными камнями
Заколка с драгоценными камнями Заколка для волос с хризопразом, Роскошная заколка, Украшения для волос с драгоценными камнями
- Обычная цена
- 49,50 долларов США
- Обычная цена
-
- Цена продажи
- 49,50 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Большая деревянная заколка Bocote, деревянная заколка для волос, деревянная заколка, деревянная заколка
Большая деревянная заколка Bocote, деревянная заколка для волос, деревянная заколка, деревянная заколка
- Обычная цена
- 29,00 долларов США
- Обычная цена
-
- Цена продажи
- 29,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка для волос для женщин Красное дерево Заколка для волос простая заколка для длинных волос
Заколка для волос для женщин Красное дерево Заколка для волос простая заколка для длинных волос
- Обычная цена
- 29,00 долларов США
- Обычная цена
-
- Цена продажи
- 29,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Средняя заколка для волос из дерева Bocote
Средняя заколка для волос из дерева Bocote
- Обычная цена
- $28. 00
- Обычная цена
-
- Цена продажи
- $28.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
XL Заколка из кленового дерева Birdseye, деревянная заколка для волос, толстая заколка для волос
XL Заколка из кленового дерева Birdseye, деревянная заколка для волос, заколка для толстых волос
- Обычная цена
- 29,00 долларов США
- Обычная цена
-
- Цена продажи
- 29,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
XL Деревянная заколка Purpleheart, толстая заколка для волос, толстая заколка для волос, заколка из темного дерева
XL Деревянная заколка Purpleheart, заколка для толстых волос, толстая заколка для волос, заколка из темного дерева
- Обычная цена
- $28. 00
- Обычная цена
-
- Цена продажи
- $28.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Толстая заколка для волос для женщин XL Kingwood палисандр деревянная заколка, деревянная заколка для волос
Толстая заколка для волос для женщин XL Kingwood палисандр деревянная заколка, деревянная заколка для волос
- Обычная цена
- 29,00 долларов США
- Обычная цена
-
- Цена продажи
- 29,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Маленькие деревянные заколки Purpleheart, деревянные заколки для волос – маленькие деревянные заколки
Маленькие деревянные заколки Purpleheart, деревянные заколки для волос – маленькие деревянные заколки
- Обычная цена
- 20 долларов США
- Обычная цена
-
- Цена продажи
- 20 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Маленькие деревянные заколки Bocote для тонких волос
Маленькие деревянные заколки Bocote для тонких волос
- Обычная цена
- 20 долларов США
- Обычная цена
-
- Цена продажи
- 20 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Заколка с драгоценными камнями Заколка для волос с персиковым лунным камнем, Роскошная заколка, Украшения для волос с драгоценными камнями
Заколка с драгоценными камнями Заколка для волос с персиковым лунным камнем, Роскошная заколка, Украшения для волос с драгоценными камнями
- Обычная цена
- 47,00 долларов США
- Обычная цена
-
- Цена продажи
- 47,00 долларов США Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
-
Маленькая заколка для волос Amboyna Burl Wood, заколка из красного дерева AAA
Маленькая заколка для волос из капа амбойны, заколка из красного дерева AAA
- Обычная цена
- $32. 00
- Обычная цена
-
- Цена продажи
- $32.00 Распродажа
- Цена за единицу товара
- /за
- Доступность
- Распроданный
скрепок из зеленого дерева | Поиск в TikTok
TikTokЗагрузить
Для вас
Читать
foot3maldini
ᗰᗩᒪᗪIᑎI
Greenwood 🤤 | Первый клип и первый клип в 4к 😌 | #foryou #fyp #foryoupage #xyzbca #viral #fy #manutd #vs #leeds #greenwood #goal
313 лайков, 15 комментариев. Видео TikTok от ᗰᗩᒪᗪIᑎI (@foot3maldini): «Гринвуд 🤩 | Первый клип и первый клип в 4k 😌 | #foryou #fyp #foryoupage #xyzbca #viral #fy #manutd #vs #leeds #greenwood #goal». оригинальный звук.
9711 просмотров|
оригинальный звук – ᗰᗩᒪᗪIᑎI
ftbl.mullen
Основной аккаунт ⚽️
Prime greenwood 🤤🤤 || Скачать дискорд для клипов 4k !! #премьерлига #гринвуд #foryou #foryoupage #fyp #fypage #fy #footballtiktok #viral #blowup #4u #4k #4you
TikTok video from Main account ⚽️ ( @ftbl.mullen): “Prime greenwood 🤤🤤 || Скачать дискорд для 4k клипов !! #premierleague #greenwood #foryou #foryoupage #fyp #fypage #fy #footballtiktok #viral #blowup #4u #4k #4you”. оригинальный звук.
836 просмотров|
original sound – Основной аккаунт ⚽️
sbirrell
Scott birrell
#masongreenwood #manchesterunited
948 лайков, 67 комментариев. Видео в TikTok от Скотта Биррелла (@sbirrell): «#masongreenwood #manchesterunited». оригинальный звук.
30,1 тыс. просмотров|
оригинальный звук – Скотт Биррелл0117
#футболисты #футбол #foryou #fyp #foryoupage #manutd #manchesterunited3 400 лайков 2K Видео TikTok от stevieking (@stevie_king): “😭 #masongreenwood #greenwood #manunited #footballers #football #foryou #fyp #foryoupage #manutd #manchesterunited”. Это видео Мэйсона Гринвуда😭😭😂 | «Хочешь папочкин D!ck» 😂. оригинальный звук.
553,8 тыс. просмотров|
original sound – stevieking
bxrzan
•Bxržãñ•
Reply to @ilikechicken226 Here’s The Whole Video Clip #fypシ #fup #bxrzan #football #footballtiktok #greenwood
342 лайка, 60 комментариев. Видео TikTok от •Bxržãñ• (@bxrzan): «Ответьте @ilikechicken226, вот и весь видеоклип #fypシ #fup #bxrzan #football #footballtiktok #greenwood». оригинальный звук.
6340 просмотров|
оригинальный звук – •Bxržãñ•
gs.ftbl_
😈gs.ftbl😈
Greenwood😈||Редкий клип🤤|| #fyp #tiktok #manutd #brighton #premierleague #canaluhd4k
134 лайков, 5 комментариев. Видео в TikTok от 😈gs.ftbl😈 (@gs.ftbl_): “Greenwood😈||Редкий клип🤤||#fyp #tiktok #manutd #brighton #premierleague #canaluhd4k”. сонидо оригинал.
1385 просмотров|
sonido original – 😈gs.ftbl😈
full.manutd2
FUM™ | Забанен на 67k💔
Все равно никогда не будет IMO | NO COPYRIGHT INTENDED #fyp #foryou #viral #manchesterunited #premierleague #greenwood #football #sad #blowthisup #dontletthisflop #trending
4.5 K лайков, 106 комментариев. Видео TikTok от FUM™ | Забанен на 67k💔 (@full.manutd2): «Все равно этого никогда не произойдет, imo | НИКАКИХ АВТОРСКИХ ПРАВ НЕ ПРЕДНАЗНАЧЕНО #fyp #foryou #viral #manchesterunited #premierleague #greenwood #football #sad #blowthisup #dontletthisflop #trending». оригинальный звук.
42 тыс. просмотров|
original sound – S̷мɪℓє シ🤍
footy_vidz7
footy_vidz7
What has he done 😞 #foryoupage #foryou #fyp #fy #viral #football #manutd #greenwood
414,5 тыс. лайков, 4,5 тыс. комментариев. Видео TikTok от footy_vidz7 (@footy_vidz7): “Что он сделал 😞 #foryoupage #foryou #fyp #fy #viral #football #manutd #greenwood”. оригинальный звук.
5 млн просмотров|
original sound – footy_vidz7
thelifeofballers
Top5Ballers
Mason Greenwood on how he learnt stepovers 💨 #masongreenwood #r9 #fyp #football #fypシ #manchesterunited
9.
