Продукция DEKraft – Зажимы наборные серии ЗН-101
Все результаты поиска
8 (800) 200 64 46
Москва:+7 (495) 777 99 88
Главная / Каталог / Корпуса электрощитов и аксессуары / Электрощитовые аксессуары / Зажимы наборные серии ЗН-101
Зажимы наборные серии ЗН-101
Описание
Заказать в
интернет-магазине
Посмотрите в каких магазинах можно купить этот товар
Список магазинов

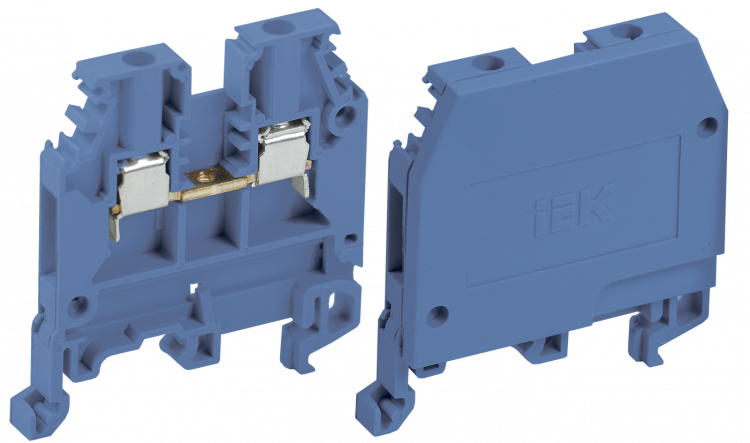

Зажимы наборные служат для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Разделяются по цвету и функционалу. Зажимы наборные синего цвета применяются для присоединения нулевого рабочего проводника, серого цвета – для присоединения фазного проводника, желто-зеленого – для подключения нулевого защитного проводника PE.
Корпус зажимов наборных серии ЗН-101 выполнен из качественного полиамида, обладающего негорючими и диэлектрическими свойствами. Материал клемм и винтов
- латунь.
Для зажимов наборных также есть аксессуары, которые поставляются отдельно: боковые заглушки, шинные соединители на 2, 3 и 10 зажимов, а также держатели маркировки и фиксаторы на DIN-рейку.
Сфера применения
Зажимы наборные широко применяются при решении различных задач, связанных с электротехническим монтажом в корпусах. Основные особенности заключаются в многовыводном подключении проводников и максимальной силе обжима контакта.
Клеммы выполнены таким образом, что обеспечивает двойной обжим проводника. Это обеспечивается в том числе и за
счет насечек на клеммах. Винты у нулевых и фазных зажимов наборных являются невыпадающими, что экономит время при монтаже.
Флажок под зажимом предотвращает случайную установку проводника ниже зажима.
Читать далее
- Схемы и
графики
ассортимент- Сертификаты
- Упаковка и
маркировка - Аксессуары
- Наличие на складе
- Материалы для скачивания
Структура условного обозначения
Габаритные и установочные размеры, ммМодель | Размеры, мм | Момент затяжки, Н·м | |||
L | H | h | W | ||
ЗН101-2-24A-07 | 42 | 40,2 | 40 | 6 | 0,5-0,8 |
ЗН101-2-24A-08 | 42 | 40,2 | 40 | 6 | 0,5-0,8 |
ЗН101-4-35A-07 | 46 | 40,2 | 40 | 6,5 | 0,5-0,8 |
ЗН101-4-35A-08 | 46 | 40,2 | 40 | 6,5 | 0,5-0,8 |
ЗН101-6-50A-07 | 46 | 40,2 | 40 | 8 | 0,8-1,0 |
ЗН101-6-50A-08 | 46 | 40,2 | 40 | 8 | 0,8-1,0 |
ЗН101-10-70A-07 | 46 | 40,2 | 40 | 10,5 | 1,2-1,4 |
ЗН101-10-70A-08 | 46 | 40,2 | 40 | 10,5 | 1,2-1,4 |
ЗН101-16-100A-07 | 51,8 | 49,5 | 50 | 12 | 1,2-1,4 |
ЗН101-16-100A-08 | 51,8 | 49,5 | 50 | 12 | 1,2-1,4 |
ЗН101-35-125A-07 | 62 | 58 | 58 | 18 | 2,8-3,0 |
ЗН101-35-125A-08 | 62 | 58 | 58 | 18 | 2,8-3,0 |
ЗН101-70-250A-07 | 79 | 66 | 76,5 | 22 | 6,0-7,0 |
ЗН101-70-250A-08 | 79 | 66 | 76,5 | 22 | 6,0-7,0 |
ЗН101-2-24A-PEN | 38 | 56 | 40 | 6 | 0,5-0,8 |
ЗН101-4-35A-PEN | 44 | 56 | 40 | 6,5 | 0,5-0,8 |
ЗН101-6-50A-PEN | 44 | 56 | 41 | 8 | 0,8-1,0 |
ЗН101-10-70A-PEN | 44 | 56 | 41 | 10 | 1,2-1,4 |
ЗН101-16-100A-PEN | 50 | 56 | 51 | 12 | 1,2-1,4 |
ЗН101-35-125A-PEN | 58 | 60 | 60 | 18 | 2,8-3,0 |
Тип/внешний вид | Цвет | Сечение подключаемых проводов, мм2 | Номинальный ток, А | Модель | Артикул |
Серый | 1-2,5 | 24 | ЗН101-2-24A-07 | 32420DEK | |
Синий | 1-2,5 | 24 | ЗН101-2-24A-08 | 32421DEK | |
Серый | 1-4 | 35 | ЗН101-4-35A-07 | 32400DEK | |
Синий | 1-4 | 35 | ЗН101-4-35A-08 | 32401DEK | |
Серый | 1-6 | 50 | ЗН101-6-50A-07 | 32402DEK | |
Синий | 1-6 | 50 | ЗН101-6-50A-08 | 32403DEK | |
Серый | 2-10 | 70 | ЗН101-10-70A-07 | 32404DEK | |
Синий | 2-10 | 70 | ЗН101-10-70A-08 | 32405DEK | |
Серый | 3-16 | 100 | ЗН101-16-100A-07 | 32406DEK | |
Синий | 3-16 | 100 | ЗН101-16-100A-08 | 32407DEK | |
Серый | 3-35 | 125 | ЗН101-35-125A-07 | 32408DEK | |
Синий | 3-35 | 125 | ЗН101-35-125A-08 | 32409DEK | |
Серый | 16-70 | 250 | ЗН101-70-250A-07 | 32410DEK | |
Синий | 16-70 | 250 | ЗН101-70-250A-08 | 32411DEK | |
Желто-зеленый | 1-2,5 | 24 | ЗН101-2-24A-PEN | 32418DEK | |
Желто-зеленый | 1-4 | 35 | ЗН101-4-35A-PEN | 32412DEK | |
Желто-зеленый | 1-10 | 50 | ЗН101-6-50A-PEN | 32413DEK | |
Желто-зеленый | 2-10 | 70 | ЗН101-10-70A-PEN | 32414DEK | |
Желто-зеленый | 3-16 | 100 | ЗН101-16-100A-PEN | 32415DEK | |
Желто-зеленый | 3-35 | 125 | ЗН101-35-125A-PEN | 32416DEK |
-
ЕАЭС RU С-CN.МЕ77.В.01219_22 ЗН-101.pdf
-
ЕАЭС RU С-CN.МЕ77.В.01237_22 ШС-01.pdf
Комплектность поставки
Наименование | Вложение |
Зажимы наборные | + |
Таблички для маркировки | + |
Руководство по эксплуатации | + |
Модель | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
ЗН-101 2 24A | 50 | 1500 | 18,42 | 0,023 |
ЗН-101 4 35A | 50 | 1500 | 17,05 | 0,023 |
ЗН-101 6 50A | 50 | 1100 | 15,59 | 0,023 |
ЗН-101 10 70A | 50 | 1000 | 18,82 | 0,023 |
ЗН-101 16 100A | 40 | 640 | 17,71 | 0,023 |
ЗН-101 35 125A | 20 | 280 | 17,04 | 0,023 |
ЗН-101 70 250A | 9 | 135 | 21,38 | 0,023 |
ЗН101-2-24A-PEN | 40 | 1200 | 24,12 | 0,023 |
ЗН101-4-35A-PEN | 40 | 1200 | 26,05 | 0,023 |
ЗН101-6-50A-PEN | 40 | 880 | 21,64 | 0,023 |
ЗН101-10-70A-PEN | 40 | 800 | 24,73 | 0,023 |
ЗН101-16-100A-PEN | 35 | 560 | 22,01 | 0,023 |
ЗН101-35-125A-PEN | 20 | 280 | 22,85 | 0,023 |
ЗП-102 0 | 100 | 5000 | 13,3 | 0,023 |
ЗП-102 1 | 100 | 4000 | 12,76 | 0,023 |
ЗП-102 2 | 100 | 3500 | 11,24 | 0,023 |
ЗП-102 3 | 100 | 2000 | 9,68 | 0,023 |
ЗП-102 4 | 50 | 600 | 8,45 | 0,023 |
ШС01-2.![]() |
50 | 1500 | 25,41 | 0,023 |
ШС01-4-10 | 40 | 1200 | 21,96 | 0,023 |
ШС01-6-10 | 40 | 1200 | 23,76 | 0,023 |
ШС01-10-10 | 50 | 1500 | 21,34 | 0,023 |
ШС01-16-10 | 20 | 600 | 22,26 | 0,023 |
ШС01-35-10 | 10 | 300 | 23,46 | 0,023 |
ДМ01 | 50 | 700 | 5,88 | 0,023 |
Для зажимов наборных также есть аксессуары, которые поставляются отдельно: боковые заглушки, шинные соединители на 2, 3 и 10 зажимов, а также держатели маркировки и фиксаторы на ДИН-рейку.
АксессуарыТип/внешний вид | Цвет / Количество подключаемых зажимов | Номинальный ток, А | Модель | Артикул |
|
Серый | 24 | ЗП102-0-07 | 32428DEK |
Синий | 24 | ЗП102-0-08 | 32429DEK | |
Серый | 35-70 | ЗП102-1-07 | 32430DEK | |
Синий | 35-70 | ЗП102-1-08 | 32431DEK | |
Серый | 100 | ЗП102-2-07 | 32432DEK | |
Синий | 100 | ЗП102-2-08 | 32433DEK | |
Серый | 125 | ЗП102-3-07 | 32434DEK | |
Синий | 125 | ЗП102-3-08 | 32435DEK | |
Серый | 250 | ЗП102-3-08 | 32436DEK | |
Синий | 250 | ЗП102-4-07 | 32437DEK | |
10 | 24 | ШС01-2.![]() |
32442DEK | |
10 | 35 | ШС01-4-10 | 32445DEK | |
10 | 50 | ШС01-6-10 | 32448DEK | |
10 | 70 | ШС01-10-10 | 32451DEK | |
10 | 100 | ШС01-16-10 | 32454DEK | |
10 | 125 | ШС01-35-10 | 32457DEK | |
Серый | – | ДМ01 | 32460DEK |
Информация по остаткам на складе актуальна на начало рабочего дня, за уточнением обращайтесь в ЦПК
[email protected]
Каталожный номер | Описание | Остатки на складе, шт. |
32400DEK | Зажимнаборный35А4мм2ЗН-101серый | 4398 |
32401DEK | Зажимнаборный35А4мм2ЗН-101синий | под заказ Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme. Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
32420DEK | Зажимнаборный24А2,5мм2серыйЗН-101 | 6380 |
32421DEK | Зажимнаборный24А2,5мм2синийЗН-101 | 4487 |
32402DEK | Зажимнаборный50А6мм2ЗН-101серый | 4250 |
32403DEK | Зажимнаборный50А6мм2ЗН-101синий | 1500 |
32404DEK | Зажимнаборный70А10мм2ЗН-101серый | 50 |
32405DEK | Зажимнаборный70А10мм2ЗН-101синий | 509 |
32406DEK | Зажимнаборный100А16мм2ЗН-101серый | 1480 |
32407DEK | Зажимнаборный100А16мм2ЗН-101синий | 400 |
32408DEK | Зажимнаборный125А35мм2ЗН-101серый | под заказ Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов: Email: support@systeme. Телефоны: 8 (800) 200 64 46 +7 (495) 777 99 88 Бесплатный для звонков по всей России Время работы: ПН-ПТ с 10:00 до 19:00 по московскому времени |
32409DEK | Зажимнаборный125А35мм2ЗН-101синий | 3280 |
32410DEK | Зажимнаборный250А70мм2ЗН-101серый | 45 |
32411DEK | Зажимнаборный250А70мм2ЗН-101синий | 414 |
32418DEK | Зажимнаборныйзаземляющий24A2,5мм2ЗН-101 | 3562 |
32412DEK | Зажимнаборныйзаземляющий35A4мм2ЗН-101 | 1461 |
32413DEK | Зажимнаборныйзаземляющий50A6мм2ЗН-101 | 601 |
32414DEK | Зажимнаборныйзаземляющий70A10мм2ЗН-101 | 520 |
32415DEK | Зажимнаборныйзаземляющий100A16мм2ЗН-101 | 679 |
32416DEK | Зажимнаборныйзаземляющий125A35мм2ЗН-101 | 6049 |
Ищите где купить?
Приобретите продукцию у наших дилеров. Найдите ближайшего дилера на карте.
Что делать если товар оформляется под заказ?
Для уточнения сроков поставки обратитесь в наш Центр Поддержки Клиентов:
Email:
Телефоны:
8 (800) 200 64 46
+7 (495) 777 99 88
Бесплатный для звонков по всей России
Время работы:
ПН-ПТ с 10:00 до 19:00
по московскому времени
Конфигуратор оборудования
Создайте нужную конфигурацию с актуальными остатками и выгрузите в формате Excel
-
DEKraft инструкция ЗН-101 ЗП-102.pdf.pdf
Сопутствующие товары
- Корпуса вводно-распределительных устройств сборно-разборные (КВРУ)
- Щиты распределительные навесные с монтажной панелью (ЩРНМ)
- Щиты распределительные учетные навесные / встраиваемые (ЩРУН, ЩРУВ)
- Корпуса модульные пластиковые серий ЩРН-П и ЩРВ-П
- Щиты с монтажной панелью (ЩМП)
- Корпуса модульные пластиковые (боксы) серии ЩРН-П для автоматических выключателей
- Корпуса щитов распределительные навесные/ встраиваемые (ЩРН/ЩРВ)
- Щиты распределительные этажные (ЩЭ)
Заказать в интернет-магазине
| Клеммные изолированные наборные зажимы Navigator серии NTB-JXB на DIN-рейку типа ЗНИ предназначены для безoпасного и компaктного подключeния фaзных, нулeвых и зaзем ляющих прoводников рaзличного сeчения. Необходимы при монтаже распределительных щитов в низковольтных цепях переменного или постоянного тока. |
Код продукта | Номинальное напряжение изоляции Ui, В | Номинальное рабочее напряжение переменного тока, В, Гц | Номинальный рабочий ток Ie, A | Цвет изоляции | Кол-во штук в коробке | Штрихкод |
---|---|---|---|---|---|---|
NTB-JXB-2.![]() | 750 Нет на складе Подробнее | 690, 50/60 | 24 | серый | 20/1600 | 4650074 61208 9 |
NTB-JXB-4-35-Gr | 750 На складе 20 шт. Подробнее | 690, 50/60 | 35 | серый | 20/1600 | 4650074 61209 6 |
NTB-JXB-6-50-Gr | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 50 | серый | 10/1000 | 4650074 61210 2 |
NTB-JXB-10-70-Gr | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 70 | серый | 10/500 | 4650074 61211 9 |
NTB-JXB-16-90-Gr | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 90 | серый | 10/1000 | 4650074 61212 6 |
NTB-JXB-35-125-Gr | 750 На складе 150 шт. Подробнее | 690, 50/60 | 125 | серый | 10/500 | 4650074 61213 3 |
NTB-JXB-2.5-24-B | 750 На складе более 10 000 шт. Подробнее | 690, 50/60 | 24 | синий | 10/1000 | 4650074 61215 7 |
NTB-JXB-4-35-B | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 35 | синий | 10/500 | 4650074 61216 4 |
NTB-JXB-6-50-B | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 50 | синий | 10/1000 | 4650074 61217 1 |
NTB-JXB-10-70-B | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 70 | синий | 10/500 | 4650074 61218 8 |
NTB-JXB-16-90-B | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 90 | синий | 10/1000 | 4650074 61219 5 |
NTB-JXB-35-125-B | 750 На складе 480 шт. Подробнее | 690, 50/60 | 125 | синий | 10/500 | 4650074 61220 1 |
NTB-JXB-2.5-PEN | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 24 | желто-зеленый | 10/1000 | 4650074 61222 5 |
NTB-JXB-4-PEN | 750 На складе 130 шт. Подробнее | 690, 50/60 | 35 | желто-зеленый | 10/500 | 4650074 61223 2 |
NTB-JXB-6-PEN | 750 Нет на складе Подробнее | 690, 50/60 | 50 | желто-зеленый | 10/1000 | 4650074 61224 9 |
NTB-JXB-10-PEN | 750 На складе более 500 шт. Подробнее | 690, 50/60 | 70 | желто-зеленый | 10/500 | 4650074 61225 6 |
NTB-JXB-16-PEN | 750 На складе 150 шт. Подробнее | 690, 50/60 | 90 | желто-зеленый | 10/1000 | 4650074 61226 3 |
NTB-JXB-35-PEN | 750 На складе 200 шт. Подробнее | 690, 50/60 | 125 | желто-зеленый | 10/500 | 4650074 61227 0 |
Заглушка для клеммных зажимов. (Закрытие оголенной контактной части оконечного клеммного зажима)
Код продукта | Цвет | Материал | В коробке шт./упак. | Штрихкод |
---|---|---|---|---|
NTB-JXB-C-2.5-Gr | серый На складе 84 упак. Подробнее | полиамид 6.![]() | 5/700 | 4650074 61231 7 |
NTB-JXB-C-4-10-Gr | серый На складе 284 упак. Подробнее | полиамид 6.6 | 5/600 | 4650074 61232 4 |
NTB-JXB-C-16-Gr | серый На складе более 500 упак. Подробнее | полиамид 6.6 | 5/400 | 4650074 61233 1 |
NTB-JXB-C-35-Gr | серый На складе более 500 упак. Подробнее | полиамид 6.6 | 5/320 | 4650074 61234 8 |
Центральные перемычки для ЗНИ
Код продукта | Номинальный ток, А | Кол-во соединительных винтов | Рабочее напряжение Ue, В | Кол-во штук в упаковке | Штрихкод |
---|---|---|---|---|---|
NTB-JXB-2.5-C2 SALE | 24 На складе более 500 упак. Подробнее | 2 | 690 | 10/200 | 4650074 61666 7 |
NTB-JXB-4-C2 SALE | 35 На складе более 500 упак. Подробнее | 2 | 690 | 10/200 | 4650074 61667 4 |
NTB-JXB-6-C2 SALE | 50 На складе более 500 упак. Подробнее | 2 | 690 | 10/100 | 4650074 61668 1 |
NTB-JXB-10-C2 SALE | 70 На складе более 500 упак. Подробнее | 2 | 690 | 10/100 | 4650074 61669 8 |
NTB-JXB-16-C2 SALE | 90 На складе более 500 упак. Подробнее | 2 | 690 | 10/100 | 4650074 61670 4 |
NTB-JXB-35-C2 SALE | 125 На складе 302 упак. Подробнее | 2 | 690 | 10/100 | 4650074 61671 1 |
NTB-JXB-2.5-C3 SALE | 24 На складе более 500 упак. Подробнее | 3 | 690 | 10/100 | 4650074 61672 8 |
NTB-JXB-4-C3 SALE | 35 На складе 83 упак. Подробнее | 3 | 690 | 10/100 | 4650074 61673 5 |
NTB-JXB-6-C3 SALE | 50 На складе 87 упак. Подробнее | 3 | 690 | 10/100 | 4650074 61674 2 |
NTB-JXB-10-C3 SALE | 70 На складе 87 упак. Подробнее | 3 | 690 | 10/100 | 4650074 61675 9 |
NTB-JXB-16-C3 SALE | 90 На складе 69 упак. Подробнее | 3 | 690 | 10/50 | 4650074 61676 6 |
NTB-JXB-35-C3 SALE | 125 На складе 357 упак. Подробнее | 3 | 690 | 10/50 | 4650074 61677 3 |
Ограничитель на DIN-рейку. (Фиксация модульной аппаратуры на монтажной DIN-рейке в корпусе щита)
Код продукта | Цвет | Материал | В коробке шт./упак. | Штрихкод |
---|---|---|---|---|
NTB-JXB-EW | серый Нет на складе Подробнее | полиамид 6.6 | 5/10/1500 | 4650074 61235 5 |
Листовка
Разрешительная док. (Сертификаты и т.п.)
Техническая поддержка: help@navigator-light. ru
Navigator © 2023
navigatorgroup.ru
youtube.com
vk.com
t.me
О бренде
История
Производство
Вакансии
Контакты
Где купить
Розничные продажи
Оптовые продажи
Интернет магазины
Партнерам
Каталог в PDF
Презентации
Navigator.Интернет-Витрина
Учебный центр NavigatorGroup
Регистрация проекта
Выгрузки данных
Видео
Фотографии продукции
Окупаемость светильников
Расчет количества рециркуляторов
9 типов зажимов и для чего они используются
Вам нужны зажимы, чтобы временно или постоянно удерживать что-либо на месте. Вот некоторые из наиболее полезных видов зажимов.
Все зажимы служат одной цели: надежно удерживать вещи. Но вы можете быть удивлены тем, сколько существует различных разновидностей зажимов.
В каждом деревообрабатывающем цехе имеется несколько типов зажимов, с помощью которых можно сверлить древесину, придавать ей форму и скреплять между собой. Они используются сантехниками и электриками для крепления труб и кабелепроводов, компании, производящие заборы, используют их для крепления проволочных ограждений к столбам и рельсам, а слесари для сварки. Некоторые типы зажимов даже полезны непреднамеренно.
Мне нравится экономить деньги, меняя тормозные колодки в моей машине, и нет лучшего инструмента для вдавливания поршня обратно в суппорт, чем С-образный зажим из моей коллекции инструментов для деревообработки. Когда у моего соседа сломалась ручка крана, он заменил ее, затянув небольшой С-образный зажим на штоке клапана. Он работал так хорошо, что до сих пор существует.
В зависимости от того, куда вы смотрите, вы можете найти от 30 до 40 типов зажимов, и это, вероятно, еще не все. Некоторые из них имеют специальное применение, например, угловые зажимы, которые скрепляют угловые соединения до тех пор, пока клей не схватится. Многие из них имеют несколько применений, и о них стоит знать больше всего.
Во многих случаях можно избежать покупки специального хомута, адаптировав уже имеющийся хомут к текущему проекту.
Семейный мастер на все руки
На этой странице
Винтовые зажимы
Одной из наиболее эффективных стратегий зажима является продвижение подвижной губки к неподвижной путем поворота резьбового стержня. При каждом повороте челюсть выдвигается на небольшую величину, что означает, что вы можете прикладывать большое усилие к объекту между челюстями без особых усилий. А благодаря резьбе стержень не может отступить сам по себе.
Ряд наиболее распространенных хомутов представляют собой винтовые хомуты, включая следующие пять типов:
С-образный хомут
Имеют форму буквы «С» и бывают всех размеров. Расстояние между полностью открытыми челюстями (т. е. вместимость челюстей) варьируется от менее дюйма до 10 дюймов. Подвижная губка находится на резьбовом стержне. Скользящий поперечный штифт на конце обеспечивает рычаг, необходимый для поворота.
Существует несколько способов использования С-образных зажимов, в том числе:
- Скрепление кусков дерева для склеивания или крепления;
- Крепление деревянных предметов к верстаку для резки или формовки;
- Скрепляющий металл для сварки.
Струбцина
Также известная как тиски, струбцина постоянно крепится к верстаку. Они изготовлены из прочного металла с широкими губками. Вы используете струбцину, чтобы удерживать металл или дерево на месте, чтобы вы могли сверлить, резать или придавать им форму.
Прутковый зажим
Если вам нужна более широкая вместимость губок, чем С-образный зажим, вам понадобится стержневой зажим, также известный как зажим для створки. Одна губка прикреплена к стержню с резьбой, который проходит через пластину на конце металлического стержня, а другая губка скользит по стержню и фиксируется на месте.
Столяры используют стержневые зажимы для ламинирования кусков дерева, для скрепления рам для склеивания или крепления, а также для изготовления оконных створок, среди прочего.
Быстрозажимной зажим
Быстрозажимной зажим, также известный как скоростной зажим, оснащен спусковым крючком на неподвижной губке. Когда вы нажимаете на спусковой крючок, челюсть освобождается от стержня, ослабляя давление на объект, который вы зажимаете.
Быстросъемные хомуты обычно не такие длинные, как стержневые хомуты, и поставляются с мягкими губками. Они идеально подходят для скрепления кусков дерева, пока вы формируете или скрепляете их.
Ручной винтовой зажим
Исключительно деревообрабатывающий инструмент с двумя деревянными губками и двумя металлическими винтовыми стержнями, расположенными бок о бок, с ручками на противоположных концах. Деревянные губки не оставляют отпечатков на древесине, а два стержня обеспечивают больший контроль при выравнивании губок, чем один. Краснодеревщики широко используют их для сборки качественных изделий из дерева.
Пружинные зажимы
Когда вам нужно скрепить два куска материала во время сборки, пружинный зажим является альтернативой винтовому зажиму.
Пружинные зажимы действуют как ножницы. Мягкие губки открываются, когда вы сжимаете две ручки вместе, а встроенная пружина зажимает челюсти, когда вы отпускаете ручки. Они не такие прочные, как винтовые зажимы, но они быстрее и проще в использовании.
Зажимы для ремней
Зажим для ремней, также известный как ленточный зажим, состоит из прочного нейлонового ремня с храповым механизмом, прикрепленным к одному концу. Вы оборачиваете ремешок вокруг предмета, который пристегиваете, пропускаете свободный конец через храповик и качаете храповик, чтобы затянуть ремешок.
В столярной мастерской идеально подходят для крепления больших рам во время схватывания клеевых швов. Их версии также обычно закрепляют предметы в кузовах грузовиков.
Струбцины для верстака
Струбцина для верстака имеет основание, постоянно прикрепленное к верстаку, и одну губку с мягкой подкладкой, приводимую в действие сжимающей рукояткой. Вы устанавливаете заготовку под челюсть и несколько раз сжимаете рукоятку, чтобы опустить челюсть и удерживать деталь на месте. Столяры используют струбцины, чтобы удерживать древесину для шлифования и придания формы.
Хомуты для шлангов
Сантехники и автомеханики — это те специалисты, которым необходимо прикрепить гибкие шланги к металлическим или пластиковым трубам с помощью металлических хомутов.
Наиболее распространенные хомуты для шлангов имеют перфорированную металлическую ленту, удерживаемую гайкой круглой формы. Винт, продетый через гайку, использует перфорацию ленты в качестве червячного привода для открытия и закрытия зажима при повороте винта.
Также распространены пружинные зажимы с двойными ушками. Сжатие ушей расширяет круглое металлическое кольцо, позволяя зажиму скользить по шлангу. Когда вы отпускаете уши, кольцо затягивается на шланге, удерживая его на месте.
Популярные видео
ⓘ
29 типов зажимов и их выбор
К
Камрон Сандерс
Камрон Сандерс
Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 16.12.22
Рассмотрено
Джонатан Брюэр
Рассмотрено Джонатан Брюэр
Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.
Узнайте больше о The Spruce’s Наблюдательный совет
Петр Вытражек / Getty Images
Как мастера, у всех нас есть что-то, что мы представляем, когда думаем о зажиме. На самом деле существуют десятки типов зажимов, каждый со своими сильными и слабыми сторонами. Некоторые зажимы отлично подходят для сложных работ по дереву, таких как столярные работы, в то время как другие просто служат дополнительным набором рук в мастерской.
Струбцины — чрезвычайно универсальные инструменты с бесконечным списком применений. На самом деле, вы, скорее всего, никогда не перестанете находить новые способы использования своих зажимов. Чтобы помочь вам познакомиться с каждой разновидностью, вот 29 типов зажимов, которые должен знать каждый домашний мастер.
Что такое зажим?
Зажим — это устройство, используемое для сжатия, связывания или иного сжатия объекта или заготовки.
01 из 29
C-образный зажим
Роберт Лоудон / Getty Images
Подходит для: Общая деревообработка, ремонт автомобилей
С-образный зажим, названный в честь его формы «С», является одним из самых основных типов зажимов.
С-образные зажимы состоят из С-образной рамы с фиксированной губкой и однозаходного винта для затягивания на плоских поверхностях.
02 из 29
С-образный зажим с удлиненным горлышком
ФотоЮг / Getty Images
Подходит для: Деревообработка, склейка плит, автомобилестроение
С-образный зажим с удлиненным горлом представляет собой С-образный зажим с удлиненными губками, что позволяет ему прикладывать зажимное усилие, направленное к центру заготовки.
03 из 29
F-зажим
Аонип / Getty Images
Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок
Как и C-образный зажим, F-образный зажим назван в честь его сходства с буквой. Винт с резьбой удерживается не фиксированной С-образной рамой, а скользящим элементом, который перемещается по прямому участку рамы. Это позволяет челюстям расширяться и удерживать гораздо больше материала, чем способен C-образный зажим.
F-зажимы часто имеют большое горлышко, что позволяет им зажимать более крупные материалы ближе к центру.
04 из 29
Зажим сцепления
Евгений Романенко / Getty Images
Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок
Подобный по конструкции F-зажиму, зажим с муфтой использует муфту для фиксации губок на месте. Задействование муфты большим пальцем освобождает челюсть от перекладины, что позволяет ослабить зажим одной рукой. Слабость как F-образных, так и муфтовых зажимов заключается в склонности прямого стержня к изгибу при приложении давления, что может поставить под угрозу точные деревянные столярные изделия.
05 из 29
Параллельный зажим
Подходит для: Деревянные столярные изделия, склеивание панелей, крупногабаритные заготовки
В качестве решения проблемы искривления F-зажимов и зажимов с муфтой параллельные зажимы оснащены прочным стержнем с двумя параллельными зажимными поверхностями, которые создают полный контакт с заготовкой.
Две зажимные поверхности спроектированы так, чтобы оставаться параллельными друг другу при приложении давления, что помогает поддерживать прямое склеивание.
06 из 29
Трубный хомут
Westbahnhof / Wikimedia Commons / CC BY-SA 2.0 CA
Подходит для: Деревянные столярные изделия, склеивание панелей, крупногабаритные заготовки
Трубный хомут состоит из двух концов хомута, закрепленных на специальном отрезке трубы из оцинкованной или черной стали. Один конец привинчивается к резьбовому концу, а другой скользит по трубе и фиксируется на месте. Конструкция трубного хомута дает ему те же преимущества в столярных работах, что и параллельный хомут, с дополнительной возможностью индивидуальной настройки длины хомута за счет использования большего сечения трубы. Кроме того, хомуты намного проще для кошелька.
07 из 29
Спусковой крючок
Ель / Лесли Шеперд
Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок, работа одной рукой
Триггерный зажим с одной фиксированной и одной подвижной губками аналогичен по конструкции и функциям F-образному зажиму, но модифицирован для работы одной рукой.
Это происходит из-за спускового механизма, который постепенно прикладывает давление, сдвигая подвижную губку к неподвижной губке.
08 из 29
Пружинный ручной зажим
Захват света / Getty Images
Подходит для: Удержание заготовок и материалов
Пружинные ручные зажимы представляют собой зажимы, оказывающие давление с помощью пружины, расположенной в точке шарнира, подобно зажиму для стружки. Эти удобные зажимы бывают всех форм и размеров, а также из различных материалов для различных целей и прочности.
09 из 29
Ручной зажим с храповым механизмом
Ель
Подходит для: Фиксация заготовок
Ручные зажимы с храповым механизмом похожи на пружинные ручные зажимы, но вместо пружины для постепенного приложения давления используется храповой механизм.
10 из 29
Ленточные зажимы
Подходит для: Деревообработка, склеивание кромок
Зажимы Bandy представляют собой пружинные зажимы с добавлением ленты, которая охватывает две челюсти.
Эта полоса позволяет зажиму прилагать усилие к заготовке, когда она расположена на краю.
11 из 29
Кромочный зажим
Подходит для: Деревообработка, склеивание кромок
Зажим для захватных кромок имеет два подпружиненных кулачка, покрытых резиной, которые используются для блокировки заготовки. Между двумя кулачками находится винт с резьбой с поворотной головкой, который используется для приложения давления к краю заготовки. Кулачки и поворотная головка оказывают противоположное давление, которое плотно удерживает зажим на месте.
12 из 29
Двухшпиндельные кромочные зажимы
Подходит для: Деревообработка, склеивание кромок
Двухшпиндельный кромочный зажим — это тип специального зажима, который можно использовать в паре с F-образным зажимом для зажима кромки заготовки. Для этого пользователь размещает F-зажим на заготовке так, чтобы одна губка была сверху, а другая снизу.
Затем двухшпиндельный краевой зажим помещается между F-образным зажимом и заготовкой, где он использует выемку в своей раме для приложения давления к стержню F-образного зажима.
13 из 29
С-образный краевой зажим
Подходит для: Деревообработка, склеивание кромок
Кромочный зажим с С-образным зажимом используется так же, как и двухшпиндельный краевой зажим, но для его работы не требуется F-образный зажим. Вместо этого он использует губки С-образного зажима, чтобы удерживать его на поверхности, и оснащен перпендикулярным винтом и поворотной губкой для приложения давления к краю заготовки.
14 из 29
Хомуты для шлангов
Подходит для: Трубопроводная арматура, водяные шланги, ремонт автомобилей
Хомут для шланга представляет собой металлическую ленту с винтом, которая используется для затягивания ленты вокруг объекта, такого как трубная арматура или водяной шланг.
Хомуты для шлангов бывают самых разных размеров и могут использоваться в самых разных областях.
15 из 29
Зажимы для ремня
Подходит для: Деревянные столярные изделия, изготовление мебели, нестандартные заготовки
Ременные зажимы используют тканевый ремешок для затягивания предметов неправильной формы. Этот ремешок часто может быть оснащен регулируемыми пластиковыми элементами, которые используются для защиты углов заготовки.
16 из 29
Деревянные струбцины с ручным винтом
Подходит для: Деревянные столярные изделия, изготовление мебели
Деревянные струбцины с ручным винтом – одна из самых традиционных разновидностей струбцин. В них используются две идентичные деревянные челюсти, соединенные двумя противоположными винтами с резьбой. Деревянная конструкция выгодна для защиты поверхности заготовки.
17 из 29
Стопорный зажим
Подходит для: Удержание заготовок
Плоскогубцы со стопором представляют собой не что иное, как плоскогубцы с более широкой горловиной и плоскими зажимными поверхностями, а не стандартные губки плоскогубцев.
Они отлично подходят для быстрых временных задержек.
18 из 29
Угловой зажим
MD ISAHAQUE ALI / Getty Images
Подходит для: Деревянные столярные изделия, коробчатые конструкции, каркасные конструкции
Угловой зажим предназначен для размещения внутри соединения под углом 90 градусов, при этом оказывая давление снаружи соединения с помощью винтов с резьбой, оснащенных поворотными головками. Эта нестандартная форма позволяет зажиму идеально удерживать 9Углы 0 градусов, что имеет большое значение при построении коробок и каркасов.
19 из 29
Самоквадратичная рама
Подходит для: Деревянные столярные изделия, каркасные конструкции, коробчатые конструкции
Зажим рамный самоквадратный состоит из двух V-образных стержней, соединенных посередине винтом с резьбой. На каждом стержне две скользящие скобы под углом 90 градусов. Квадратная заготовка, такая как рамка для картины, устанавливается поверх двух букв V с кронштейном, расположенным на каждом углу.
Затем можно затянуть винт с резьбой, чтобы стянуть V вместе, зажимая углы и придавая квадратную форму детали.
20 из 29
Зажим
Подходит для: Удержание заготовок на рабочих поверхностях
Тогл-зажим — это зажим, который крепится к рабочей поверхности для удержания материалов на месте. Зажим имеет одну губку, которая оказывает давление на верхнюю часть заготовки, плотно удерживая ее на рабочей поверхности.
21 из 29
Зажим для забора
Подходит для: Удержание заготовок на инструментальных упорах
Как и рычажный зажим, упорный зажим также используется для удержания заготовки в устойчивом положении. Однако вместо верстака зажим крепится к инструменту с упором, например к настольной пиле или торцовочной пиле. Несмотря на то, что существует множество применений зажимов ограждения, они часто используются для позиционирования стопорных блоков для быстрого дублирования разрезов.
22 из 29
Зажим для сверлильного станка
Подходит для: Удерживающий материал на сверлильном станке
Зажимы для сверлильного станка или тиски для сверлильного станка предназначены для устойчивого удержания заготовки на сверлильном станке, что способствует более точному сверлению. Зажим сверлильного станка крепится к сверлильному станку и может быть быстро отрегулирован для удержания материала в любом необходимом положении.
23 из 29
Пружинный зажим под углом
Подходит для: Соединения скошенных стыков, рамных конструкций, коробчатых конструкций
Пружинный угловой зажим представляет собой фасонный кусок пружинной стали, в котором используется натяжение пружины для удержания двух заготовок вместе, при этом занимая минимальную площадь. Зажим натягивается с помощью специальных плоскогубцев и помещается на наружную сторону скоса, где его заостренные кончики вгрызаются в древесину.
24 из 29
Цепной зажим
Подходит для: захвата нестандартных заготовок, скручивания гладких труб
Цепной зажим с замком выглядит как набор клещей с петлевой цепью вместо губок. Эта цепь может плотно обхватывать материалы неправильной формы, а также гладкие поверхности, такие как круглые трубы.
25 из 29
Зажим для линейки
Подходит для: Деревообработка, столярные изделия
Струбцина с прямой кромкой — это длинный, идеально прямой инструмент, который прижимается к заготовке, создавая прямую кромку для пилы или наездника. Этот удобный зажим позволяет стандартной циркулярной пиле работать как гусеничной.
26 из 29
Настольный зажим
Подходит для: Инструменты для сварки, пайки, монтажа
Настольные зажимы — это небольшие плоские С-образные зажимы, используемые для крепления предметов к столу или рабочей станции.
Они используются для всего: от крепления материала для сварки до крепления мониторов к столу.
27 из 29
Настольные тиски
Мануэль Фаба Ортега / Getty Images
Подходит для: Держатель деталей, автомобильная промышленность
Слесарные тиски — это прочный зажим, крепящийся к рабочей поверхности, например к верстаку. Тиски имеют две параллельные губки, одну фиксированную, а другую подвижную, и приводятся в действие винтом с резьбой с длинным рычагом для дополнительной силы затяжки.
28 из 29
Лицевой зажим корпуса
Подходит для: Монтажный шкаф
В торцевом зажиме шкафа используются два винта с перпендикулярной резьбой для регулировки шкафов для монтажа. Скользящая губка плотно притягивает шкафы друг к другу, а нецарапающая головка оказывает давление на поверхности шкафа и выравнивает их. Многие зажимы для лицевой стороны шкафа имеют отверстия для сверления направляющих отверстий непосредственно через зажим.
