Зенкер по металлу - виды, назначение и конструкция, ГОСТы.

Зенкер – это специальный инструмент для обработки металла резанием с несколькими лезвиями. Назначение зенкера – получистовая доработка отверстий в заранее просверленных в деталях и заготовках с целью доводки диаметра до нужного значения и улучшения качества полученной поверхности.

В целом зенкерование похоже на сверление - вращение инструмента вокруг своей оси с поступательным движением. Не следует зенкерование путать с зенкованием, что представляет собой отдельный вид металлообработки.

Назначение зенкерования и применяемое оборудование

Зенкерование позволяет улучшить качество поверхности полученной при сверлении до 9-11 квалитета точности и шероховатости Rz 2,5 мкм. При этом устраняются все дефекты возникающие при литье, штамповке и сверлении отверстия, увеличивается чистота поверхности, её точность, повышается соосность. Преимуществом зенкера над обычным сверлом является более высокая жесткость благодаря режущим зубьям, что обеспечивает высокую точность направления движения инструмента.

 Основное назначение зенкера:

  • Повышение точности и повышение качества обработки поверхности отверстий перед нарезкой резьбы или развертыванием.
  • Калибровка предварительно просверленных отверстий для шпилек, болтов и других видов крепежных изделий.

Зенкерование является машинной операцией и выполняется на:

  • сверлильных станках всех видов;
  • токарных станках;
  • расточных станках;
  • агрегатных станках, в качестве операции в автоматической линии;
  • горизонтальных и вертикальных фрезерных станках.

Виды зенкеров

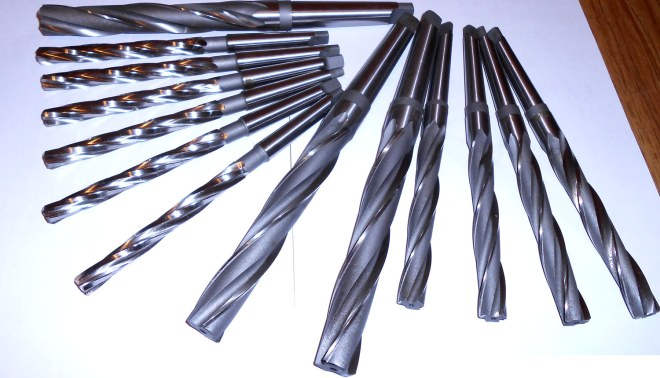

В современной металлообработке широко применяются различные виды зенкеров. В зависимости от назначения инструмент подразделяется на два номера:

  • Зенкер N1 – имеет припуск и используется для получистовой обработки отверстий перед развертыванием.
  • Зенкер N2 – имеет квалитет точности Н11 и применяется, в основном, для финишной обработки.

Наиболее часто применяются два основных вида конструкции зенкеров – машинные цельные и насадные. Первые имеют хвостовик в форме конуса Морзе или метрического конуса, цельную конструкцию с режущими зубьями и канавками для отвода стружки. Насадные зенкера имеют внутреннее отверстие для крепления на оправку. Также применяются сборные зенкеры, сварные и инструмент с пластинами из твердых металлокерамических сплавов.

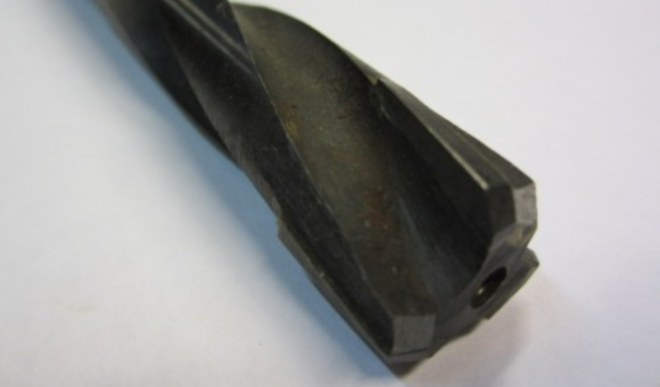

На фото: Зенкер с твердосплавными пластинами

Материалом режущей части цельного зенкера является быстрорежущая сталь Р18 или Р19. Инструмент с твердосплавными пластинами различается по материалу обрабатываемых изделий. Для работы с чугунными деталями пластины выполняются из металлокерамических сплавов ВК4, ВК6 или ВК8, для работы со стальными изделиями – из Т15К6. Применение твердосплавных пластин обеспечивает более высокую производительность и долговечность инструмента.

Применение зенкеров

Используя любые типы зенкеров для работы со стальными изделиями рекомендуется применять СОЖ. Для чугуна и цветных металлов применение смазки не обязательно. Очень важным является правильно подобрать инструмент под выполнение операции. При этом учитывается:

  • Материал детали и характер обработки, а также место расположения отверстия и запланированное количество операций.
  • В зависимости от способа крепления на станке выбирается конструкция зенкера.
  • Выбор материала инструмента зависит от материала детали, интенсивности работы, а также некоторых других факторов.

Действующие ГОСТы

Регулирует параметры цельного зенкера по металлу ГОСТ 12489-71. Также существует и более десяти других стандартов регулирующих допуски и характеристики различных типов зенкеров, как например  ГОСТ 21586-76. регулирующий параметры инструмента применяемого при работе с легкосплавными деталями.

что это, ГОСТы, виды и элементы

Зенкер по металлу применяют в машиностроении, там, где необходимо проводить обработку высверленных отверстий, а именно – выравнивать канал. Рассмотрим элементы инструмента, его виды и параметры.

Сверление отверстий в металле ответственных изделий требует высокой точности. Образованный канал должен строго соответствовать необходимому диаметру. Получить такой результат только одним сверлом сложно: даже незначительное биение приводит к погрешности. Поэтому прецизионное сверление проводят в два этапа: вначале применяют сверло, а после – зенкер по металлу.

Зенкер по металлуЗенкер по металлу

Под зенкером понимают специальный инструмент, который имеет несколько лезвий. С помощью него можно делать расширение готового отверстия либо чистовую проточку. Если у сверла рабочая режущая часть расположена на торце, то у зенкера резцы идут по спирали вдоль всего тела. Его работа схожа с работой фрезы, то есть он при вращении срезает тонкий слой металла в высверленном канале.

Операция обработки металла зенкером называется зенкерованием. Бывают разные типы зенкеров, некоторые из них внешне похожи на сверло по металлу, особенно те, которые имеют цельную конструкцию.

Для качественной обработки отверстий не следует применять обычную ручную электродрель – только сверлильный или токарный станок!

Классификация зенкеров и их назначение


Зенкер был разработан для машиностроения и применяется в основном в операциях металлообработки. Бывают разные виды зенкеров – все они используются в определенных технологических процессах. Классификация инструмента идет в первую очередь по двум основным группам:

  1. К первой группе относятся элементы разных видов и конструкций, основным назначением которых является промежуточный этап обработки, за ним следуют припуск и развертывание.
  2. Во вторую группу входят инструменты, предназначенные для финишной обработки отверстий в металле с точностью, что соответствует 4 и 5 классу (Н11 – квалитет).

Имеются отличия по конструкции. В этой категории бывают следующие виды инструмента:

  1. Цельнометаллический элемент, где режущая рабочая часть и хвостовик выполнены на одном металлическом стержне.
  2. Сборный элемент – зенкер насадной, который надевается на стержень направляющей. В качестве направляющей может быть продолжение хвостовика или специальное сверло. Суть в том, что можно объединить разные по диаметру элементы на одном инструменте, если отверстие сложное и имеет несколько диаметров.
  3. Зенкер сварной.
  4. Инструмент, в котором имеются твердосплавные режущие пластины.

Также есть отличия по форме рабочей зоны. Это такие виды инструмента:

  1. Элементы с рабочей областью в форме цилиндра. Их основное назначение – расширять отверстия методом зенкерования.
  2. Элементы с цилиндрической рабочей областью, где имеется направляющая цапфа. Эта конструкция используется для обработки отверстий под крепежные метизы.
  3. Зенкеры конической формы необходимы, если нужно образовать коническое углубление в начале отверстия.
  4. Элементы с рабочей областью на торце инструмента позволяют проводить зачистку торцевых плоскостей приливов, бобышек.

Виды зенкеровВиды зенкеров

Особенности конических зенкеров


Зенкер конический применяют для операций зенковки металла. Этот технологический процесс предполагает снятие фаски в отверстии или получение конического углубления в металле. Самый распространенный и доступный для использования элемент конической формы – это инструмент типа ВК8. Его диаметр бывает разным в пределах 15–75 мм. Целевое назначение – создание конических поверхностей в начале отверстий с высоким классом точности. При этом заглубление получается незначительным, а угол обработки – средним.

Зенкер конического вида имеет хвостовик, тело (основание) и лезвия. Острые кромки, которые отвечают за рез в таком инструменте, бывают в количестве 6–12 единиц. Эти кромки имеют форму прямого типа, основание же внешней части выполнено плоским. Угол рабочей части (выраженный в градусах) в зависимости от стандарта может быть 120, 90, 75 и 60 единиц. Чтобы во время обработки отверстий соблюсти соосность, некоторые конусные элементы снабжены направляющей цапфой. По глубине обработки конусные зенкеры делятся на:

  • резцы зенкования на небольшую глубину – основание у них цилиндрическое и продолговатое;
  • резцы зенкования на небольшую глубину и зенкования материалов листовой стали – основание у них коническое с узкой цилиндрической юбкой;
  • резцы для зенкования на большую глубину – основание узкое, цилиндрическое, с небольшим углом к хвостовику.

Получение необходимого углубления в отверстии коническим зенкером предполагает, что во время сверления нужно обеспечить припуск 2–3 мм. Сам процесс обработки осуществляется посредством применения станка для токарных работ, в патрон которого он крепится. Деталь выставляют отверстием напротив резца в строгом соблюдении осей. Рабочая часть инструмента подается к заготовке в ручном режиме.

Процесс работы зенкеромПроцесс работы зенкером

При работе зенкером в область обработки необходимо подавать материалы, служащие для охлаждения и смазки. В такой процедуре не нуждаются только элементы с твердосплавными напайками!

Геометрические параметры


Чтобы правильно подобрать зенкер под конкретную задачу, нужно знать, с каким металлом он будет работать и что за параметры имеют основные элементы зенкера. Для цельнометаллических элементов цилиндрической формы предусмотрены следующие стандарты на геометрические параметры при обработке конкретных материалов:
  1. У деталей, выполненных из стали конструкционного назначения с отверстиями до 40.0 мм в диаметре, обработку последних проводят инструментом с диаметром рабочей части от 40 до 10 мм и количеством режущих кромок 3–4 единицы. Если диаметр достигает 80 мм, то резец должен быть в пределах 32–80 мм.
  2. У деталей, выполненных из металла, который был подвержен закалке, отверстия обрабатывают 4- и 3-лезвийными зенкерами с размером поперечного сечения от 50 до 14 мм.
  3. У деталей из чугуна либо металла цветного операцию зенкерования для глухих отверстий проводят перовым инструментом.

Рекомендации по применению конических элементов к типу металла, что должно соответствовать определенной геометрической форме конуса (имеется в виду угол), следующие:

  1. От 20 до 15 градусов угол можно применять, когда необходима обработка мягких марок стали и сплавов.
  2. От 10 до 8 градусов угол подойдет для работы, что предполагает зенковку металлов с твердостью средней величины либо деталей для отливок стальных.
  3. Угол в 5 градусов и ниже применим для зенковки заготовок из чугуна либо сталей высоколегированных.

Когда при помощи зенкера проводят чистовую обработку изделия, диаметр поперечника инструмента должен совпадать с тем диаметром, который должен получиться в итоге!

Действующие ГОСТ


Зенкер – высокоточный инструмент. Все его геометрические размеры, углы режущей кромки в коническом элементе, форма спирали лезвия, количество лезвий строго оговорены нормами стандартизации в ГОСТ. Так, действующие сегодня документы по разным видам зенкеров следующие:
  1. ГОСТ 14953-80 описывает условия (технические) применения элементов с конической формой рабочей зоны. Здесь указаны геометрические параметры, материал, из которого изготовлен инструмент, металл, с которым может работать конкретный элемент.
  2. ГОСТ 12489-71 касается такого инструмента, как цельный зенкер цилиндрической формы.

Уважаемые посетители сайта, кто владеет информацией, касающейся темы, поддержите обсуждения в комментариях!

Зенкер — Википедия

Материал из Википедии — свободной энциклопедии

Зенкер (нем. Senker) — многолезвийный (3 и более режущих кромок) режущий инструмент для обработки цилиндрических и конических отверстий в деталях с целью увеличения их диаметра, повышения качества поверхности и точности. Работа зенкером называется зенкерование. Зенкерование является получистовой обработкой резанием.

Зенкеры бывают с припуском для последующего развертывания (зенкер N1) или с квалитетом h21 (зенкер N2).

Часто зенкером ошибочно называют другой режущий инструмент — зенковку.

Назначение зенкерования

Зенкерование как получистовая и, отчасти, чистовая операция механической обработки имеет следующие основные назначения:

  • Очистка и сглаживание поверхности отверстий: перед нарезанием резьбы или развёртыванием;
  • Калибрование отверстий: для болтов, шпилек и другого крепежа.

Выполнение зенкерования. Виды зенкеров

Зенкерование является точной операцией механической обработки и требует высокой мощности, соответственно, является машинной операцией и выполняется на следующих станках:

  • Сверлильные станки всех типов: наиболее часто.
  • Станки токарной группы: наиболее часто.
  • Расточные станки: часто как вторичная операция.
  • Фрезерные (горизонтальные и вертикальные): редко. В основном на фрезерных с ЧПУ (как часть программы).
  • Агрегатные станки: как одна из операций в автоматической линии.

Основные виды зенкеров:

Зенкеры машинные цельные внешним видом напоминает сверло и состоит из тех же элементов, но имеет большее количество режущих кромок и спиральных канавок.

Зенкеры изготовляют преимущественно из быстрорежущих сталей или оснащёнными пластинами твёрдых сплавов. При зенкеровании широко применяются смазочно-охлаждающие вещества.

Литература

  • Кожевников Д. В., Кирсанов С. В. Металлорежущие инструменты. Учебник (гриф УМО). Томск: Изд-во Томского ун-та. 2003. 392 с. (250 экз.).
  • Кожевников Д. В., Кирсанов С. В. Резание материалов. Учебник (гриф УМО). М.:Машиностроение. 2007. 304 с. (2000 экз.).

Ссылки


для чего нужен и что с ним делать?

Для обеспечения точности параметров обрабатываемых отверстий требуется зенкерование. Без специального инструмента тут не обойтись. С этой целью используется зенкер по металлу, а для чего он нужен, и что с ним делать, можно узнать из этого материала.

Для чего нужен зенкер по металлу, и как правильно его использовать? Можно ли сделать инструмент своими руками?

Назначение инструмента и разновидности

Зенкер по металлу – это высокоточный многогранный инструмент с заострением на конце. Применяется в технологических процессах при необходимости обеспечения точности в отверстиях, имеющих форму круга. Смысл заключается в увеличении качественной характеристики поверхности.

Этот производственный процесс именуется зенкерованием. Он идентичен обработке сверлением, так как применяемый инструмент с заданными параметрами вращается вокруг своей оси и продвигается в глубину заготовки, все это происходит одновременно.

Зенкер был изначально предназначен для металлообработки, применяемой в машиностроении для получения точности после штамповки, отливки, сверления или долбления. И на сегодняшний день зенкер используют в техпроцессах машиностроительной сферы.

► Его применяют в:

  1. Промежуточных операциях.
  2. Чистовых обработках.

► Технологический инструмент подразделяется на :

  • для развертывания с обеспечением припуска или обработки разверткой – №1;
  • 4 или 5 допуском (11 квалитетом) – № 2.

При расточке отверстия его диаметр увеличивается, и чистота обработки повышается.

► Технические характеристики процесса:

  1. Очистка обрабатываемой поверхности или сглаживание неровностей.
  2. Калибровка отверстий под крепежные элементы.
  3. Обработка торцов поверхностей.
  4. Придания профиля или расширение на глубину, к примеру, под болтовые головки.

► Различают инструмент также по способам крепежа в станочном оборудовании:

  • С конусом Морзе хвостовой или с метрическим конусом (так именуются конструктивные элементы крепления в технологическую оснастку).
  • С конструктивным элементом-насадкой.

► По конструкторскому исполнению зенкера, согласно требований ТУ или ГОСТ подразделяются на:

  1. Цилиндрические. Изготовлены из износоустойчивых металлов, производятся диаметром от 10 до 20 мм.
  2. Зенкер конический цельный. Изготовление производится из быстрорежущих и легированных металлических материалов, покрытие износоустойчиво. Размеры в диаметре от 10 до 40 мм.
  3. Инструмент цельный насадной, диаметр в диапазоне от 32 до 80 мм.
  4. Зенкер конусный исходя из стандартных требований производится типов 1 или 2, и насадной. На таком инструменте имеются пластины из твердых сплавов.
  5. Соединенные сваркой.
  6. Оснащенные пластинами из твердых сплавов.

Зенкер можно сделать самостоятельно, если имеются необходимые заготовки, и применять такой инструмент в случаях, если не требуется особой точности при обработке.

Разница между зенкерованием и смежными операциями

Зенкерование напоминает сверление, только выполняется в подготовленные технологические отверстия. При данной операции получается более точный результат, так как некоторые погрешности устраняются, выправляется соосность, увеличивается точность и чистота обработки.

Зенкер по металлу

В процессе сверления инструмент может отклониться от оси, особенно когда большая глубина. Зенкерование выполняется инструментом, обладающим высокой жесткостью, так как число режущих кромок большое, что обеспечивает точность и заданное направление. При низких глубинах резки обеспечивается еще большая точность.

Для сравнения можно привести пример: при рассверливании получаемая шероховатость – Rz 20мкм и 11-12 – это квалитеты, при обработке зенкером – шероховатость Ra 20мкм, 9-11 квалитеты. Сверло по металлу 85, изготовленное в соответствии с ГОСТ, используется в металлообработке при необходимости выполнения кольцевого сквозного отверстия.

Имеются инструменты, имеющие комбинированное исполнение, к ним относится сверло-зенкер. Применяется с особо ответственных техпроцессах при обработке металлов резанием.

Развертывание проводится после операций сверления и зенкерования отверстий, относимое к более точной механической обработке. Инструмент-развертка. Последнее относиться к получистовой операции, и в этом заключается отличие зенкерования от развертывания.

Зачастую происходит путаница между зенковкой и зенкером. Зенковка нужна для снятия фасок с отверстий, либо необходимости получения фасок конической конфигурации под заклепки, винты или болты. Эта операция называется зенкованием. Зенковки – это многолезвийный инструмент, выполняемый по нормам ГОСТ. Подразделение осуществляется по нескольким видам:

  • Коническая, имеющая угол 60 градусов, 90 и 120. Используется для обеспечения фасок под крепежи или метизы.
  • Цилиндрическая, имеющая хвостовик и износоустойчивое покрытие. Применяется в техпроцессах при обработке опорных заготовок.

Отверстия под потайные головки крепежных элементов можно производить цековкой. Это инструмент для резки металла для получения цилиндрических отверстий, под фаски болтов, заклепок, а также для опорных поверхностей.

Тонкости правильного зенкерования металлических заготовок

При выполнении зенкерования углублений в металле для заготовок, не требующих высокой точности, используется простое сверло, закрепленное к патрону обычной дрели. Такое практикуется в домашнем хозяйстве. При выполнении серьезных технологических операций в машиностроительных отраслях эта работа требует большой мощности и соответствующего оборудования.

Поэтому при таком подходе применяются:

  1. Расточное оборудование.
  2. Сверлильные установки.
  3. Токарные станки.
  4. Агрегатное (используемое для повторной обработки на оснащенной автоматикой линии).
  5. Фрезерные станки.

Зенкерование отверстия после отливки рекомендуется выполнить его растачивание на от 5 до 10 мм в глубину. Это необходимо, что зенкер принял заданные координаты.

При выполнении обработки стальных изделий применение смазочно-охлаждающих жидкостей обязательно, так как металл сильно нагревается и становится мягким, а это влияет на качество обработки. При обработке изделий из цветного металла не требует применения СОЖ, они наиболее податливы к внешним воздействиям и обработка отверстий выполняется быстрее.

► При выборе инструмента требуется руководствоваться следующими нюансами:

  • Тип применяемого инструмента выбирается на основании материала обрабатываемой заготовки. При этом немаловажно учитывать расположение отверстия и серийность производства.
  • Исходя из заданных параметров точности, диаметра и глубины обработки производят соответствующий выбор зенкера.
  • Способ крепления в станочном приспособлении немаловажен при выборе.
  • Материал, из которого выполнен инструмент, зависит от материала детали, Например, это может быть зенкер по металлу или по дереву.

В помощь при выборе инструмента имеют место быть государственные стандарты, а именно ГОСТ 12489-71 будет настольной книгой в этом деле. Инструмент должен соответствовать ТУ и ГОСТ.

► Примеры правильно выбора:

  1. Для изделий, материалом которых является конструкционная сталь, и при этом есть необходимость получить отверстие до 40 мм по диаметру, производится обработка зенкером из быстрорежущей стали. Сам инструмент должен иметь 3 или 4 зуба, а диаметр не менее 30 и не более 40 мм.
  2. Если изделие выполнено из закаленной или иной труднообрабатываемой стали, то при его расточке необходимо сделать выбор в пользу инструмента с твердосплавными пластинами. При этом показатели диаметра выбираются в пределах от 40 до 50 мм, а количество зубьев от 3 до 4.
  3. Перед обработкой изделий из конструкционных материалов стали при обработке отверстий до 80 мм в диаметре, растачивание производится зенкером из быстрорежущего материала с использованием насадных головок диаметром от 32 до 80 мм.
  4. Перовой зенкер используется для обработки заготовок из чугуна и цветного металла.
  5. При обработке глухих отверстий, диаметр которых колеблется в пределах 15-25 мм обработка, происходит специальным инструментом, имеющим в корпусной части канал для подачи СОЖ.

Для выполнения качественных работ по зенкерованию необходимо соблюдать припуски. Параметры диаметра применяемого инструмента должны соответствовать с размером полученного диаметра в заготовке после технологической операции.

В случае если после зенкерования необходимо будет исполнение развертывания, то инструмент должен быть выбран из расчета на 0,15 или на 0,3 мм меньше, чем получаемый в результате размер. При нанесении метки черновой расточки ли сверления в качестве подготовки для зенкерования следует выполнять припуск на сторону размером от 0,5 до 2 мм.

Видео: свёрла, зенковки.

Охрана труда

При непосредственном выполнении производственных задач не нужно забывать и о собственной безопасности, при этом неважно какой инструмент применяется сверло, зенкер или зенковка.

Перечень правил и рекомендаций:

  • Работать в специальной одежде, при этом не должно быть свивающих ниток и обрывков ткани, пуговицы следует все застегнуть.
  • Обувь должна быть закрытого типа, к таковой относятся ботинки или сандалии, специально изготовленные. В сланцах работать нельзя.
  • Защитный экран для обеспечения защиты всего лица от возможного попадания стружки.
  • Головной убор обязателен.
  • Во время вращения патрона в перчатках работать нельзя.
  • Перед работой необходимо проверить наличие заземляющего устройства и целостность провода заземления.
  • Производить осмотр инструмента на наличие трещин, сколов и заусениц во избежание получения травмы.

Если на рабочем месте, по мнению работника, имеются требований ОТ и ТБ, то следует об этом доложить руководству и приступать к работе только после получения разрешения.

для чего необходим этот инструмент и как правильно делать зенкерование

Зенкер по металлуПри производстве высококачественных изделий и деталей мастера нередко сталкиваются с недостаточным уровнем точности создания отверстий. Для того, чтобы получить определенные параметры, используют так называемый зенкер. Это очень удобное приспособление, уже завоевавшее широкую популярность.

Разновидности и применение инструмента

Зенкер — это многолезвенный инструмент, который используется для доработки отверстий округлой формы в заготовках, сделанных из различных материалов. Такая обработка предназначена для получения ровных отверстий и увеличения их диаметра.

Эта процедура называется зенкерованием. Она схожа со сверлением: оснастка вращается вокруг собственной оси, при этом вдоль нее происходит поступательное движение.

Зенкер разрабатывался специально для обработки продолбленных, отштампованных или просверленных отверстий. Характеристики этого инструмента определяются ГОСТ 12489 −71. Применяется зенковка по металлу для финальной или промежуточной обработки. Потому принято выделять две разновидности приспособлений:

  • для создания отверстия высокой точности;
  • для дальнейшего развертывания.

При использовании этой расточки повышается чистота, ровность и диаметр отверстия. Как правило, к зенкерованию обращаются в следующих случаях:

  • получение более чистого и ровного отверстия перед нарезкой резьбы или развертыванием;
  • калибровка отверстия для установки шпильки, болта или любого другого крепежного элемента.

Зенкеры используются и для корректировки профиля отверстия (к примеру, увеличения верхней части углубления для болтовых головок), и для обработки торцов.

Классифицируются зенкеры по варианту крепления в станке:

  • хвостовой;
  • насадной.

Конструкция инструмента бывает:

  • сварной;
  • цельной;
  • сборной;
  • с пластинками твердосплавного типа.

Цельная разновидность приспособления напоминает своим внешним видом обыкновенное сверло, потому ее часто называют зенкером-сверлом. Однако режущих кромок и спиральных канавок у него больше, чем у обыкновенного сверла. Инструмент с пластинками обладает высокой производительностью. Также существуют обратные и конические типы инструментов.

Особенности зенкерования

Применение зенкера по металлуЭта процедура похожа на сверление, ведь она тоже производится с уже сделанным отверстием. Разница лишь в том, что зенкерование характеризуется высочайшей точностью. При этом устраняются различного рода недостатки и дефекты, появляющиеся при сверлении, отливке или штамповке. Кроме того, происходит улучшение таких показателей, как точность и чистота поверхности, а также получается высокий уровень соосности.

Нередко бывает так, что при создании отверстия с помощью сверла происходит отклонение от центральной точки. Это обуславливается недостаточной жесткостью режущего инструмента. Зенкер характеризуется большей жесткостью, чем обыкновенное сверло, так как у него больше зубчиков.

Более высокоточной операцией считается развертывание, которое представляет собой уже чистовой процесс обработки.

Зенкерование часто путают с зенкованием, для которого предусмотрено совершенно другое приспособление — зенковка. Этот инструмент обладает иной конструкцией и предназначен для других технологических операций.

Зенковка используется для устранения фаски с отверстий, а также при создании конических углублений. Существуют и цилиндрические зенковки, но эти приспособления называются цековками.

Правила обработки металла

Для зенкерования в домашних условиях можно воспользоваться и обычным сверлом, которое нужно предварительно зафиксировать в ручную или электрическую дрель. На производстве же зенкерование представляет собой более сложную операцию, которая требует применения специального оборудования:

  • сверлильного;
  • токарного;
  • агрегатного;
  • расточного;
  • фрезерного (горизонтального и вертикального).

При обработке отверстия в отлитой заготовке рекомендуется сначала расточить его с помощью резца, чтобы зенкер смог принять верное направление.

При работе со стальными изделиями желательно пользоваться специальными жидкостями для охлаждения и смазки. Зенкерование цветных металлических сплавов и чугуна не нуждается в охлаждении. При выборе инструмента для этой процедуры следует обратить свое внимание на целый ряд факторов:

  1. Принцип выбора зенкераРазновидность приспособления выбирается в зависимости от характера обработки и материала, из которого сделана деталь. Также следует учитывать серийность процессов и расположение отверстия.
  2. Руководствуясь точностью, диаметром и глубиной обработки, подбирают наиболее подходящий зенкер.
  3. Конструкция инструмента определяется способом фиксации в станке.

Особенности применения зенкераКроме того, обязательное условие для высококачественного зенкерования — соблюдение припусков. То есть диаметр инструмента обязательно должен соответствовать итоговому диаметру сделанного отверстия. Если после обработки вам нужно будет произвести развертывание, то следует взять инструмент, диаметр которого меньше на 0,15−0,3 мм. Если запланирована черновая расточка или предзенкеровальное сверление, то в сторону следует оставить припуск в размере от 0,6 до 2 мм.

Зенкерование — гораздо более эффективная процедура, нежели обработка с помощью резцов. Быстрота резания зенкера сопоставима со сверлением, а скорость подачи даже в разы выше.

Зенкер по металлу - виды и принцип работы

Введение

Зенкер по металлу

Работа с металлом это сложный процесс, который требует повышенной точности, особенно это касается отверстий. Не каждое сверло может дать требуемый результат, поэтому используют зенкер по металлу. Это немецкое приспособление создано для повышения качества отверстий, проделанных в металлических конструкциях.

Есть ряд разновидностей, принципов использования, которые нужно уметь различать, чтобы получить обещанный результат. Обычно такой инструмент используется на производстве, в работе с серьезным оборудованием, но при должных знаниях такое приспособление можно использовать в быту.

Разновидности

Зенкер по металлу

Зенкер по металлу чаще всего представляет собой специальную насадку для профессионального оборудования, дрелей, шуропопвертов. На металлическом продолговатом предмете имеются несколько лезвий, закрученных по спирали, подобно буру. Такая конструкция обеспечивает качественную обработку металлических отверстий, сделанных заранее.

По принципу действия и внешнему виду похоже на обычное сверло, но путать не стоит, ведь выполняют эти насадки разные действия. Но схожесть заключается в разнообразии зенкеров, которые могут различаться по:

  • степени обработки;
  • принцип работы;
  • сплаву железа.

Конструкций очень много, каждая может быть наиболее эффективна в определенных условиях. На рынке очень часто продаются комплекты, внутри которых находятся все виды, но также продаются отдельно. Для тех, кто планирует пользоваться ими, лучше всего взять комплект, а для единичного пользования надо подобрать определенный:

  • цельный конический;
  • цельный насадной;
  • цельный хвостовой;
  • с твердосплавными пластинами;
  • сборный хвостовой, с ножками;
  • сборный насадной.

Пусть схожесть в названиях, внешнем виде не путает вас, потому что использование каждого из них даст различный результат. Какие-то взаимозаменяемы, но специально подбирать в соответствии с поставленными задачами. Обработка зенкером может быть промежуточным действием в работе с металлическими отверстиями, а может и конечным этапом.

Тут нужно классифицировать на насадки, которые подготавливают отверстие к развертываний те, что получают итоговую обработку. Зависит это от типа отверстия и того, зачем оно было сделано, как будет использоваться.

Принцип работы

Зенкер по металлу

Использования зенкера — это процесс обработки металлических отверстий, который иначе называют зенкерованием. Есть схожесть со сверлением, но в отличие от сверла, происходит не просверливание отверстия, а его корректировка. Можно использовать для создания отверстия, но это плохо влияет на насадки и приведет к несвоевременному износу.

Лучше всего зенкеровать уже по сделанному отверстию, изменяя размер или выравнивая неровности. Можно использовать для обработки всего отверстия или же изменить размер для шляпки крепления. Зенкер по металлу может быть насадкой для дрели, шуропопверта или другого профессионального станка, пригодного для таких действий.

Часто процесс зенкерования путают с зенкованием которое выполняется также схожим по названию приспособлением, зенковка. Это похожий процесс, но все же несет иной характер и используется для иных целей.

Видеоролик, в котором изображен принцип действия зенкера по металлу

Правила пользования в домашних условиях

Зенкер по металлу

Зенкер чаще всего используют на профессиональном оборудования для того, чтобы произвести обработку металлических конструкций в производственном масштабе. Но все большую тенденцию набирает использование приспособления в ломаных условиях, обычными людьми.

Для таких домашних операций часто используют специальное сверло со схожим принципом работы. Но независимо от того, какая насадка служит для обработки нужно соответствующим образом подготовится к работе:

  1. Подобрать соответствующий зенкер по размеру и количеству лезвий.
  2. У аппарата, в который буде вставляться насадка, должно быть достаточно мощности для такой работы.
  3. При обработки не цветных металлов требуется специальная жидкость, которая будет смазывать и охлаждать.

Все эти правила очень важны, потому что от подготовки будет завесить результат работы. В случаи неточностей и игнорирования пунктов можно нанести серьезный вред работе. Если обработка производится первый раз, то во время выбора насадки и перед работой проконсультируйтесь с профессионалом, это снизит количество проблем.

Как выбрать зенкер

Зенкер по металлу

От правильности выбора зависит очень многое, особенно, учитывая специфику работы. На производстве такие работы выполняют машины, которые специально программируются, но, а человеку уже придется как-то самому. Разновидностей зенкеров на рынке очень много, поэтому выбор будет зависть от характера результата работы, грубости материала и диаметра отверстия.

Перед покупкой сделаете необходимые замеры диаметра обрабатываемой зоны, и параметры крепления. Важным пунктом будет информация об мощности агрегате (дрель, шуропопверт и так далее) и месте расположения участка обработки. Эти сведения сильно сократят модельный ряд, но все же останется еще много вариантов, различных по материалу, фирме и мелким изменениям в форме.

Цена соответственно также будет изменяться. В таком случае главным критерием будет частота использования. Но не стоит выбирать самые дешевые варианты потому что насадки из низкокачественных материалов могут не только сломаться во время работы, но и тем самым нанести серьезный вред целостности конструкции.

Заключение

Зенкер по металлу незаменимое приспособление для точных качественных обработок металлических изделий. Зенкерование не только улучшит внешний вид, но и повысит прочность и срок службы соединения и всей конструкции. Важно уметь разбираться в многообразии инструментов и правильно использовать этот инструмент по назначению.

Значение слова ЗЕНКЕР. Что такое ЗЕНКЕР?

  • ЗЕ́НКЕР, -а, м. Режущий инструмент для обработки отверстий в металлических, пластмассовых и т. п. деталях.

    [Нем. Senker]

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

  • Зенкер (нем. Senker) — многолезвийный режущий инструмент для обработки цилиндрических и конических отверстий в деталях с целью увеличения их диаметра, повышения качества поверхности и точности. Работа зенкером называется зенкерование. Зенкерование является получистовой обработкой резанием.

    Зенкеры бывают с припуском для последующего развертывания (зенкер N1) или с квалитетом h21 (зенкер N2).

    Часто зенкером ошибочно называют другой режущий инструмент — зенковку.

Источник: Википедия

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.

Насколько понятно значение слова самостийность (существительное):

Кристально
понятно

Понятно
в общих чертах

Могу только
догадываться

Понятия не имею,
что это

Другое
Пропустить

Что такое зенковка? (с изображением)

Зенковка - это конусообразное отверстие, вырезанное в объекте таким образом, чтобы головка винта, болта или гвоздя прилегала к поверхности. Инструмент, используемый для резки зенковки, также называется зенковкой, и он бывает разных стилей. Зенковки очень похожи на зенковки, где мелкое круглое отверстие просверливается поверх меньшего отверстия, чтобы соответствовать головке болта. Зенкование может быть очень полезной процедурой, поскольку с его помощью удаляются все острые кромки, образовавшиеся из-за выступающих из поверхности объекта головок винтов, болтов или гвоздей.

Form countersinking is used exclusively with sheet metal. Формовочное зенкование применяется исключительно для листового металла.

Углы фаски зенковки могут варьироваться в зависимости от используемого инструмента или угла фаски винта или болта.Как правило, углы фаски составляют 60, 82, 90, 100, 110 или 120 градусов, причем угол измеряется от любого конца отверстия. Зенковки обычно конические, что называется врезанием. У некоторых зенковок есть скошенные края, чтобы обеспечить пересечение двух разных плоскостей.

Другой метод зенкования известен как зенкование формы, которое используется исключительно для обработки листового металла.Этот тип зенковки эффективно увеличивает прочность, так как несколько зенковок соединяются вместе. Два метода изготовления таких зенковок известны как углубление с измененным радиусом и углубление для монеты.

Для выполнения зенковки требуется специальный инструмент для зенковки.Сверла с зенковкой бывают самых разных размеров и углов, чтобы соответствовать практически любой головке винта или болта, и обычно они используются на фрезерных станках. Эти долота, однако, не являются эксклюзивными для мельницы; Зенковки также могут использоваться на дрелях, сверлильных станках и токарных станках.

Один из видов зенковочного инструмента известен как фреза для зенковки с поперечным отверстием.Это устройство конической формы с отверстием на одной стороне самого конуса. Это отверстие является очень важной частью инструмента, потому что оно не только создает режущую кромку, но и обеспечивает место для сбора отработанных материалов, таких как опилки и металлическая стружка. Этот инструмент не является полностью симметричным, что предотвращает трение всего конуса о фаску, так что отверстие можно использовать в качестве режущей кромки.

Однако фреза для обработки поперечных отверстий не используется в большинстве случаев резки.Вместо этого он используется для отделочных работ, где нет необходимости в остром инструменте. Когда зенковка действительно режется, используется фреза с рифленой зенковкой. Этот инструмент чем-то похож на концевую фрезу для фрезерного станка, но имеет форму конуса. Сам конус бывает под разными углами, обычно это шесть общих углов - 60, 82, 90, 100, 110 или 120 градусов.

Другой тип инструмента - это задняя зенковка, которая часто используется для доступа к труднодоступным местам.Он состоит из двух компонентов: стержня и самой коронки. Стержень устанавливается на место, где должна происходить зенковка, а затем на стержень добавляется само сверло.

,

Что такое зенковка? - Инструменты Wonkee Donkee

Pilot hole and a countersunk hole in two pieces of hardwood

Зенковка включает расширение кромки пилотного отверстия.

Зенкование особенно необходимо при работе с твердой древесиной.

Почему зенковка?

Countersunk hole and a countersunk screw

При работе с винтами с потайной головкой вам потребуется только зенковать отверстие.Зенковка пилотного отверстия позволяет винту с потайной головкой плотно прилегать к поверхности материала, придавая вашей работе аккуратный вид.

screw torn work surface

Без зенковки отверстия винт может порвать волокна материала, создавая шероховатую рабочую поверхность.

Биты зенковки

Countersink drill bit with a round shank

Зенковка выполняется сверлом с зенковкой; пример показан слева.

Большинство сверл с зенковкой имеют круглые хвостовики, что означает, что их можно использовать только в патронах с 3 кулачками. (Большинство аккумуляторных шуруповертов подойдут, но не большинство аккумуляторных отверток.) ​​

countersink drill bit with a hexagonal shank

Если вы используете аккумуляторную отвертку, убедитесь, что вы выбрали сверло с зенковкой с шестигранным хвостовиком; пример показан слева.

Pilot drill bit with the ability to countersink and a hexagonal shank

Вы можете приобрести биты, которые могут просверлить пилотное отверстие или зенковать его; пример показан слева.

Эти типы пилотных сверл также доступны для покупки с шестигранным хвостовиком для использования в аккумуляторных шуруповертах.

.Зенковка

- Викисловарь

Содержание

  • 1 Английский
    • 1.1 Этимология
    • 1.2 существительное
      • 1.2.1 Переводы
    • 1.3 Глагол
      • 1.3.1 Переводы
    • 1.4 См. Также

английский [править]

Этимология [править]

Со стойки - + раковина .

Существительное [править]

зенковка ( множественное число зенковка )

  1. цилиндрическая выемка, обычно обрабатываемая вокруг отверстия для установки винта так, чтобы он располагался заподлицо с поверхностью.
Переводы [править]

коническая выемка, обработанная вокруг отверстия

  • Болгарка: фрезенк м (фрезенк)
  • финский: upotusreikä
  • французский: fraisure (fr)
  • Немецкий: Ansenkung f , Senkbohrung f
  • итальянский: svasatura f , acecatura f , accecatoio m , alesatura f
  • Маори: korotiwha
  • испанский: avellanado (es) m

Глагол [править]

зенковка ( третье лицо единственного числа простое настоящее зенковка , причастие настоящего зенковка , простое прошедшее зенковка , причастие прошедшего времени потайное )

  1. (переходная) Для создания такой конической выемки.
    до зенковка отверстие для винта
  2. (переходный) Чтобы вызвать погружение даже на поверхность или ниже ее.
    до зенковать винт или болт в деревянную конструкцию
Переводы [править]

для создания конической выемки

  • финский: upottaa (fi)
  • немецкий: ansenken, versenken (de)
  • итальянский: acceptcare (it), svasare
  • маори: korotiwha
  • Испанский: avellanar (es)

См. Также [править]

  • цековка
  • раковина
  • пятно
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
