Зенкер фото: Зенкер – что это такое?
alexxlab | 08.08.2023 | 0 | Разное
Зенкер цельный 35,0 к/х — РИНКОМ
Зенкер цельный 35,0 к/х — РИНКОМГлавная
Инструменты
Зенкера и зенковки
Зенкер по металлу
Код товара: 80786
Поделиться
Описание инструмента
Как купить?
Доставка и оплата
Статьи по теме
Зенкер с коническим хвостовиком (к/х) и твердосплавными пластинами ВК8 – это осевой многолезвийный металлорежущий инструмент, который используют для промежуточной или окончательной обработки отверстий диаметром от 12 до 20 мм, полученных предварительно сверлением, литьем, ковкой или штамповкой, с целью повышения их точности и уменьшения шероховатости обработанной поверхности. В настоящее время наблюдается широкое применение зенкеров в массовом и крупносерийном производствах. Это связано с тем, что по сравнению со сверлом, зенкеры обеспечивают получение большей точности и чистоты обработки отверстий, а также высокую производительность, так как снимают меньшие припуски.
Нашли ошибку? Сообщите нам!
Для того чтобы заказать и купить выбранный вами товар, найдите его в каталоге инструмента, укажите его количество и щелкните на кнопку «Добавить в корзину»
Перейти в пункт меню «Ваша корзина» и заполнить небольшую форму заказа.
На вашу электронную почту придет письмо, о том что ваша заявка принята. Статусы заказа можете отслеживать в личном кабинете.
Доставка инструмента Зенкер цельный 35,0 к/х
Заказанный в нашей компании инструмент доставляется практически в любой город России с помощью транспортных компаний. Подробнее о доставке.
Оплата возможна через:
Оплата картой
Оплата по счету
Оплата по QR-коду
Чем отличается зенкование и зенкерование?
Зенкер по металлу: виды и конструкции
Похожие товары
Не нашли нужной позиции в каталоге?
Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!
Заказать
Каталог
Корзина СравнитьВход
Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.
Принимаю
?>
Зенкер для потайных углублений под саморезы и конфирматы
> Каталог товаров>Оснастка>Зенкеры>Зенкер для потайных углублений под саморезы и конфирматы (шарошка)
УвеличитьАртикул 012-12
Состояние: Новый товар
Зенкер с шестигранным хвостовиком и диаметром головки 12мм
Подробнее
Этого товара нет в наличии
Сообщите мне, когда товар появится в продажеОписание
Зенкер или в простонародье шарошка.
При помощи простых зенковок получают углубления (потай) необходимой формы и глубины, расположенные вокруг отверстий.
Т.е. зенкером снимают фаски центровых отверстий.
Оптимально подходит для формирования потайных гнезд головок крепежа (винтов, болтов, саморезов).
Шестигранный хвостовик позволяет надежно фиксировать зенкер в патроне шуруповерта или дрели, а 12 мм диаметр головки подходит для большинства размеров саморезов и болтов.
В мебельном производстве их часто используют для: углублений при стягивании коробов, креплении задней стенки ХДФ на мини шурупах, утапливании болтов под мебельные ручки, утапливании шурупов при фиксации столешниц к коробам.
Характеристики:
| Диаметр головки | 12 мм |
| Тип хвостовика | шестигранный |
| Упаковка | нет |
| Производитель | Китай |
Отзывы
Сопутствующие товары
Покупатели этого товара так же приобрели:
Сверло…
Фреза Форстнера 35 мм с ограничителем глубины…
Мебельный…
Мебельный шаблон для разметки ручек рейлинг,…
Мебельный…
Мебельный кондуктор 32Д-5 длинный, для присадки…
Фрезы…
Фреза Форстнера с победитовыми лезвиями…
Наколка-цент…
Центрирующие наколки для сборки мебели из ЛДСП,…
Кернер…
Автоматическое шило предназначено для создания…
Мебельный.
..Мебельный шаблон для разметки ручек рейлинг,…
org/Product”>
..Рассылка
Что такое зенкерные отверстия в технике?

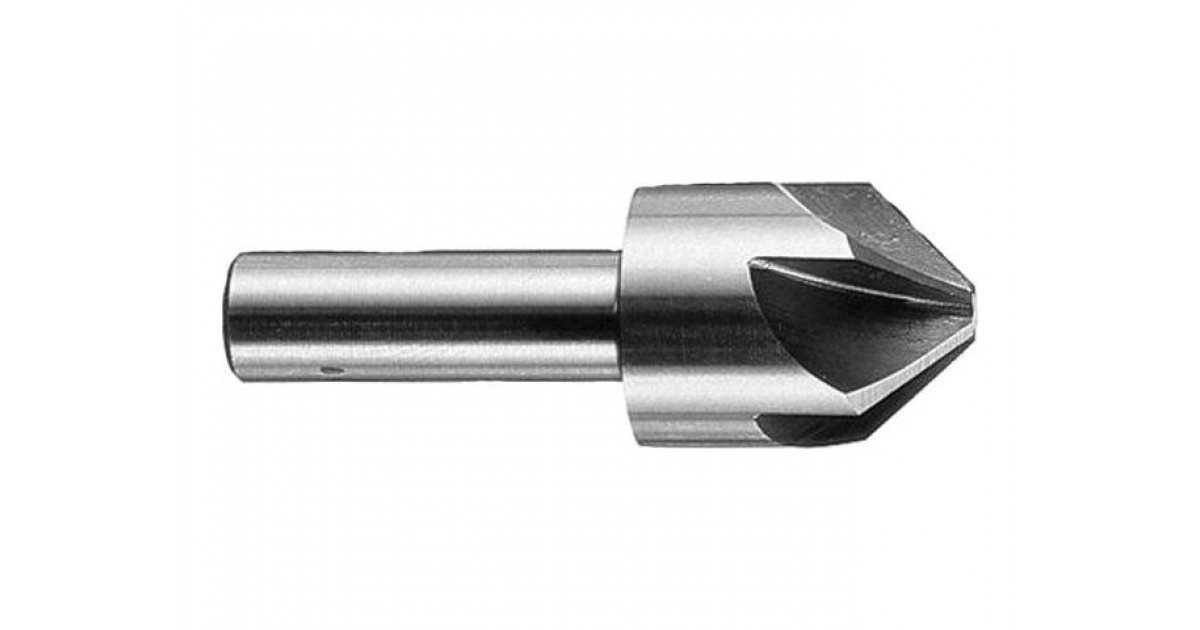

Отверстие с зенковкой — это такое отверстие, в котором внешний край отверстия открыт до конического входа. Для крепежа ANSI/британского стандарта он обычно составляет 82°, 90° для метрического крепежа, 100° для резьбового крепежа BA и 120° для заклепок из листового металла.
Зенковка обычно имеет размер в соответствии с размерами головки устанавливаемого крепежа, так что крепеж с плоской поверхностью будет сидеть заподлицо с потайной поверхностью. Обычно головку дополнительно утапливают, чтобы она находилась ниже потайной поверхности, за счет увеличения диаметра зенковки. Этот процесс допускает изменения головки и потенциальное искривление паза привода в застежке из-за ушиба привода.
Зенковка идентична инструменту для удаления заусенцев, за исключением того, что большинство инструментов для удаления заусенцев имеют прилежащий угол 90°.
Цели различаются тем, что снятие заусенцев предназначено для удаления заусенцев, тогда как зенкерование обычно выполняется глубже и используется для того, чтобы крепежные детали были заподлицо или ниже заподлицо с поверхностью детали. В этой статье далее будет обсуждаться: « Что такое зенкерные отверстия в технике? », как сверлить, их применение и использование, а также таблицы размеров отверстий для зенкерования.
Как просверлить зенкерное отверстие
Зенковка обычно выполняется как дополнительная операция после формирования/просверливания отверстия. Инструмент для зенкерования не режет в центре вращения и в некоторых случаях может иметь гладкую стойку, которая размещает инструмент в отверстии, чтобы обеспечить более плавный старт и точное центрирование.
Зенкеры — это специальные сверла и фрезы, которые могут иметь несколько режущих поверхностей. В случае более крупных зенкеров, особенно для машинного использования, они обычно имеют только одну канавку / фрезу.
Эта функция помогает центрировать отверстие и производить более ровный и правильный рез.
Операции зенкования могут быть ручными или машинными, но включают погружное врезание специальной фрезой с правильным углом наклона вершины в предварительно сделанное отверстие на заданную и контролируемую глубину для получения стандартизированного и воспроизводимого конического углубления.
Выбор подходящего метчика для зенкерного отверстия
Если зенковое отверстие сформировано/просверлено до другой стороны детали, для нарезания резьбы в таком отверстии требуется метчик конического или среднего типа. Эти две формы метчика имеют начальную резьбу сошлифованную, что позволяет метчику войти в отверстие и правильно центрироваться с начала нарезания резьбы/нарезания резьбы.
Для сквозного отверстия выбор конических или средних метчиков зависит от глубины нарезаемого отверстия. Общая длина неизмененного метчика и хвостовика должна быть достаточной, чтобы позволить метчику проникнуть достаточно глубоко, чтобы завершить резьбу через деталь.
Если отверстие глухое, нарезание резьбы требует двухэтапной операции. Нарезание резьбы начинается конусным или средним метчиком, а затем завершается донным метчиком до необходимой глубины. Выбор между коническими и средними метчиками зависит от глубины глухого отверстия. Там, где это возможно, конусный метчик обеспечивает более мягкое и надежное начало нарезания резьбы. Но если конусность мешает эффективной резке, так как она длиннее, чем глубина глухого отверстия, необходимо использовать средний метчик.
Применение и использование зенкерных отверстий
Зенкованные отверстия чаще всего используются для эстетической посадки крепежа заподлицо, чтобы сделать поверхность изделия более гладкой. Если зенковка дополнительно просверливается параллельно, это называется «встречное отверстие , просверленное» . Это позволяет устанавливать заглушки или колпачки, что делает крепеж невидимым, доводя улучшенный внешний вид до логического завершения. Обычно это относится к крепежным элементам, которые не требуют последующего удаления.
Дополнительные практические причины для зенкования отверстий для заглубления головок крепежных изделий: в подвижном оборудовании для устранения препятствий и уменьшения необходимости в зазорах; на пешеходных дорожках, а также на лестницах и порталах для устранения препятствий и опасностей споткнуться; и заглубить головки крепежных элементов там, где дополнительные компоненты должны перекрывать крепежный элемент, устраняя необходимость в точных разгрузочных отверстиях/углублениях в вышележащей части.
Таблицы размеров отверстий под зенковку
В таблицах 1, 2 и 3 ниже приведены типичные размеры зенковки для винтов с плоской головкой под торцевой ключ, которые должны сидеть заподлицо с поверхностью, в которую они утоплены:
Что такое условное обозначение зенковки?
Высовка ISO для Countersink:
⌵
отверстия контр -кишки по сравнению с отверстиями для соревнований
Оба контрольных отверстий и противоположных отверстий применяются к тому же диапазону и используются для одной и той же цели – к той же целе придайте крепежу заподлицо (или ниже заподлицо) поверхность по косметическим или техническим причинам.
Разница в том, что для зенкерования требуется коническая, а не цилиндрическая выемка, угол и диаметр, чтобы соответствовать нижней стороне предполагаемой головки крепежа, и применяется к:
- Все типы головок для приводов, используемых для вращающихся резьбовых соединений — внутренний шестигранник, крестообразный крест, крестовина, Torx, шпилька Torx, шлиц и многие другие.
- Все типы резьбовых головок с коническим дном, такие как круглые, пуговичные, колпачковые и т. д.
- Широкий выбор разъемных соединений без резьбы, таких как замки на четверть оборота и многое другое.
- Различные типы заклепок, такие как выдвижные, заклепочные и толкающие заклепки
Отверстие с раззенковкой служит для углубления и, таким образом, скрытия головок крепежных элементов с плоскими перпендикулярными нижними поверхностями.
Другие основные типы отверстий в машиностроении
Несмотря на то, что существует множество противоречивых и частично совпадающих определений типов отверстий, перечисленных в инженерных справочниках, руководствах, веб-сайтах и дискуссионных группах, пять наиболее важных и часто используемых типов отверстий (кроме потайных ) являются:
- Сквозное отверстие: Отверстие с параллельными сторонами любого диаметра, прорезанное в детали.
- Глухое отверстие: Параллельное отверстие любого диаметра, прорезанное в детали, но не проникающее на другую сторону. Глухие отверстия сохраняют форму конца фрезы, которая их сделала, например, спиральное сверло (118 или 135° с коническим наконечником под углом), фреза со сферическим концом (полусферический наконечник), концевая фреза (плоский, квадратный наконечник), сверло Форстнера. (плоская, перпендикулярная режущая кромка с коническим центральным шипом для определения местоположения) или шнек (плоская, перпендикулярная режущая поверхность с коническим с резьбой центральный шип для определения местоположения).
- Отверстие с цековкой: Цилиндрическое отверстие большего диаметра, чем отверстие, вырезанное на внешней стороне глухого или сквозного отверстия, диаметр и глубина которого определяются в соответствии с конкретной головкой крепежного изделия или семейством головок крепежного изделия, или по стандартам ANSI и ISO.
- Отверстие Spotface: Глухое или сквозное отверстие, имеющее перпендикулярный и плоский неглубокий уступ на поверхности материала. Цель состоит в том, чтобы обеспечить высококачественную поверхность на деталях с шероховатой поверхностью или обеспечить перпендикулярную посадочную поверхность на деталях с искривленной поверхностью.
- Резьбовое отверстие: Сквозное или глухое отверстие, часть или вся длина которого вырезана таким образом, что получается резьба, расширение эффективного диаметра за счет разрезания резьбы на стенки отверстия.
Резюме
В этой статье представлены зенкерные отверстия, объяснено, что они из себя представляют, и обсуждены их различные размеры. Чтобы узнать больше о зенкерных отверстиях, свяжитесь с представителем Xometry.
Xometry предоставляет широкий спектр производственных возможностей, включая обработку с ЧПУ и другие дополнительные услуги для всех ваших потребностей в прототипировании и производстве.
Посетите наш веб-сайт, чтобы узнать больше или запросить бесплатное предложение без каких-либо обязательств.
Заявление об отказе от ответственности
Содержание, представленное на этой веб-странице, предназначено только для информационных целей. Xometry не делает никаких заявлений и не дает никаких гарантий, явных или подразумеваемых, в отношении точности, полноты или достоверности информации. Любые рабочие параметры, геометрические допуски, особенности конструкции, качество и типы материалов или процессов не должны рассматриваться как представляющие то, что будет поставляться сторонними поставщиками или производителями через сеть Xometry. Покупатели, которым нужны расценки на детали, несут ответственность за определение конкретных требований к этим частям. Пожалуйста, ознакомьтесь с нашими условиями для получения дополнительной информации.
Команда Xometry
Эта статья была написана различными участниками Xometry. Xometry — это ведущий ресурс по производству с помощью станков с ЧПУ, изготовления листового металла, 3D-печати, литья под давлением, литья уретана и многого другого.
Информация о продукте
Подробная информация о продуктеГлавная » Инструменты и оборудование » Инструменты » ФУС СНКЦСБ
Пункт#: ФУС СНКЦСБ Единица продажи: Каждая Войти
Заказать и посмотреть цены
Еще не клиент?
Создайте логин для просмотра цен.
— ИЛИ —
Подать заявку на оптовый счет.
Зенковка для раковины – зернистость 120
Вам также может понравиться
1-3/4 дюйма корончатого сверла
Артикул № DSD CD134
Каждый
Набор форм для раковины (22 дюйма, форма для раковины, подставка и.
..
Артикул № FUS SNKSET
Набор
Lisa Vogt – видео о плавленых судовых раковинах
Артикул № FUS V159D
Каждый
22-дюймовая форма для раковины
Артикул № ФУС СНК
Каждый
Форма для держателя ткани (используется с держателем ткани AAN TH…
Артикул № AAN THM
Каждый
Хромированный держатель ткани (используется с AAN THM…
Артикул № AAN TH
Каждый
Эта алмазная коронка создает коническую полость для приема сливного фланца раковины.
После просверливания отверстия диаметром 1 3/4 дюйма в дне раковины можно выровнять сверло зенковки с помощью пластикового центрирующего диска и сформировать соответствующую выемку для слива. Алмазное покрытие, зернистость 120/140, для использования со стандартными ручными дрелями. в комплекте
