Виды рубанков и их назначение

Даже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка, фуганка, шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!

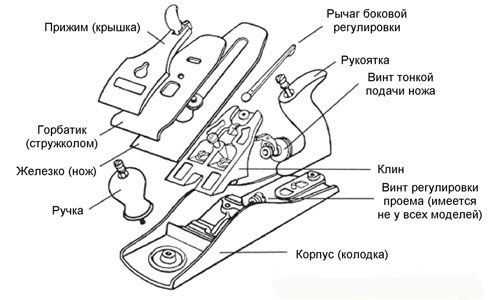

Основными частями рубанка выступают: железко (нож), колодка и клин. В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

Первопроходцы в деревянных заготовках

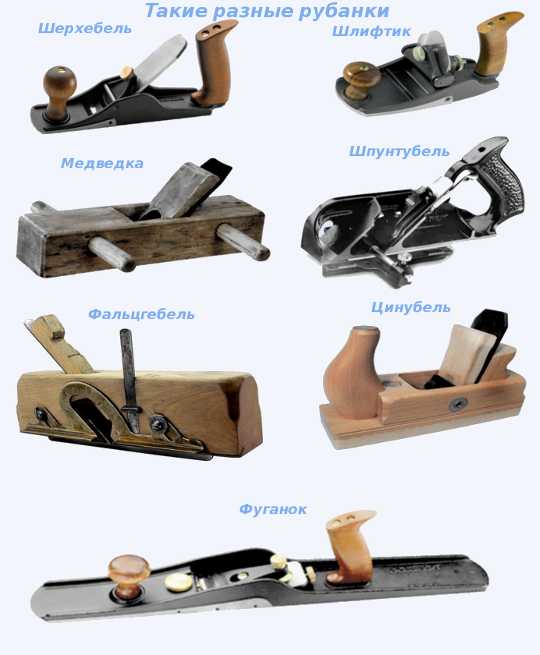

Наиболее яркими представителями ручного столярного инструмента являются:

Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

рубанки плоского строгания;
рубанки фигурного строгания

Основные виды рубанков плоского строгания

Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

proinstrumentinfo.ru

Ручной рубанок: виды, описание, фото

Содержание: [скрыть]

Плоское строгание
Фигурное строгание
Изготовление рубанка своими руками

Зензубель, шпунтубель, фальцгебель, калевка — названия ручного рубанка. В статье описано, для чего предназначен тот или иной инструмент, чем устройства отличаются друг от друга.

Плоское строгание

В эту категорию включены образцы, при помощи которых выполняют первичную и финишную обработку заготовок.

Одинарные

Предназначены для выравнивания древесной поверхности, снабжены прямым лезвием со слегка закругленной кромкой. Инструменты не оставляют заусенцев, неровностей — их применяют для чистового строгания дерева после грубой обработки.

Двойные

Торцовочный тип рубанков помимо обработки торцов применяется для финишного выравнивания деревянного материала. Основное лезвие дублируется ножом для ломки стружки.

Шерхебели

Отличаются закругленным лезвием, установленным под углом 45° относительно подошвы. Благодаря овальной кромке деревянный материал можно обрабатывать поперек волокон.

Для снятия толстой стружки отверстие под ее выход превышает параметры стандартного инструмента на 3–5 мм. Устройство позволяет придавать заготовкам требуемую конфигурацию, но с его помощью нельзя получить гладкую поверхность, изделие необходимо дорабатывать фуганком.

Шлифтики

Это шлифовальный рубанок с двойным ножом и стружколомом, расположенным под углом 50° к рабочей подошве. Устройство применяется для шлифовки, получения идеально гладких поверхностей.

Фуганки

Используются для выравнивания кромок и плоскостей. Чистовая обработка больших поверхностей обеспечивается за счет острого ножа со стружколомом и удлиненной колодки.

Цинубели

Снабжены одинарным зубчатым ножом. После прохождения по дереву или фанере оставляют рифленую поверхность. Борозды, сформированные резаком, способствуют лучшему сцеплению деталей, на которые нанесен клеевой состав.

Обдирочные

Предназначены для выравнивания торцов в гипсокартонных плитах. После их применения не надо шкурить листовой материал. Особенность конструкции инструмента — режущее полотно имеет форму терки.

Фигурное строгание

Рубанки, отнесенные к этой категории, предназначены для обработки пазов, выступов, кромок.

Зензубели

С их помощью выбираются и зачищаются четверти, формируются прямоугольные срезы, пазы, фальцы, застругиваются перпендикулярные элементы заготовок. Резак зензубеля изготовлен в виде лопатки с прямой или косой режущей кромкой, это зависит от того, как закреплен нож относительно подошвы. Косое лезвие имеет две режущие кромки, к ним применяется обоюдная заточка. Зензубели используются там, где необходимо сформировать паз «ласточкин хвост». Даже обработка поперек волокон дает идеально гладкую поверхность.

Начинать выбирать четверть лучше фальцгебелем, а зензубель использовать для чистовых работ.

Кантенхобели

Это кромочный отборник, использующийся для снятия фаски, обработки торцов, кромок, доведения до заданных размеров.

Основное отличие кантенхобеля от остальных рубанков — трапециевидная форма лезвия.

Некоторые модели могут снабжаться двумя режущими элементами. В зависимости от расположения ножа можно сделать срез вдоль кромки под углом. При этом формируется фалец для будущей стыковки двух деталей, исключаются зазоры.

Шпунтубели

С их помощью выбирается продольный паз. Пазник состоит из двух колодок, соединенных между собой винтами. Одна из них выполняет функцию направляющей, вторая служит креплением для лезвия. При помощи регулируемого упора край паза можно устанавливать на нужном расстоянии от кромки. Благодаря упорному выступу заглубление происходит до необходимых параметров, при этом лезвие не изгибается.

Федергубели

Фигурный торцевой рубанок предназначен для формирования продольного выступа по кромке обрабатываемой детали. Это обеспечивается лезвием, имеющим проем по центру. После прохождения по кромке остается гребень. Он стыкуется с пазом. В результате соединяются две детали.

Калевки

Снабжены сменным лезвием, имеющим фигурную режущую кромку. Имеют многоступенчатую подошву. Инструмент чаще всего применяется для изготовления декоративных деталей: карнизов, багетов, прочих деревянных элементов.

Фальцгебели

Необходимы для выбора паза по краю заготовки без предварительной разметки. Включают многоступенчатую подошву. Широкая колодка помогает формировать одинаковые по размеру пазы. При необходимости обработки вертикальной стенки четверти на фальцгебели устанавливается дополнительный боковой резак.

Штапы

Предназначены для закругления кромок деталей. Эти рубанки имеют лезвие, кромка которого снабжена полукруглым заглублением.

Есть вогнутая подошва. При обработке кромки прямоугольных торцов деталей нож снимает стружку таким образом, что кромка приобретает закругленную форму.

Изготовление рубанка своими руками

На фото представлен чертеж с обозначением размеров каждой детали.

Лезвие и стружколоматель лучше приобрести в строительном магазине. Цена на них невысока. Размеры корпуса обычно определяются габаритами лезвия.

Колодка вырезается из твердых пород дерева. Ее заготовка должна превосходить по размеру готовое изделие на 40–50 мм. На боковые грани наносятся вертикальные и косые линии с продлением на остальные стороны. На сверлильном станке по центру заготовки формируется отверстие диаметром 6 мм, затем просверливаются такие же отверстия (4 шт.) с обеих сторон в углах. От заготовки отпиливаются «щечки», затем наносится разметка на место среза.

При распиле «пятки» и «носка» пила должна проходить к линиям вплотную.

Собирается колодка. Для этого склеиваются между собой «щечки», «пятка» и «носок». После высыхания клея нижняя часть колодки зашлифовывается. Карандашом размечается толщина подошвы, лишний материал удаляется пилой (обрезок используется для изготовления клина). Затем отпиливаются выступающие кромки. Они должны сравняться со «щечками».

Косые линии разметки со «щечек» продлеваются на нижнюю часть подошвы, просверливается отверстие (см. фото).

Создаются копии бокового шаблона колодки и его прикрепления к одной из «щечек». Выпиливается отверстие, через которое будет проходить лезвие рубанка. В отверстие «щечек» вклеивается латунный стержень, подгоняется форма колодки до заданных параметров. Затем колодка отшлифовывается до гладкости. Из куска древесины выпиливается клин, он должен плотно войти между лезвием и стержнем из латуни.

Настройка вылета лезвия осуществляется при помощи деревянной киянки. Для этого необходимо слегка ударить по «пятке». Периодически лезвие нужно будет затачивать. Угол заточки резака рубанка при наклоне железки в 45° обычно составляет 30°. Это подходит для строгания мягкой и твердой древесины.

derevo-s.ru

Рубанки. Зензубель – Столярное дело

Рубанки. Зензубель. Как мало мы знаем о рубанках!
► Скачайте книгу «Основы столярного мастерства»: http://jurprime.ru/offers/book/
► Подписывайтесь на канал: http://www.youtube.com/user/jurprime?sub_confirmation=1
===
Рубанки. Зензубель.

Ведь действительно мы мало знаем о рубанках!

Вроде простой ЗЕНЗУБЕЛЬ.

А как оказывается существуют не только простой и доборный зензубели, а ещё и зензубели, предназначенные для строгания выгнутых или вогнутых поверхностей.

Своего рода Зензубель-Горбач!

Есть ещё более неожиданный вид зензубеля. Это Зензубель, предназначенный для выборки или зачистки фальцев на изогнутых поверхностях.

Не хотелось рассказывать об этих видах зензубеля «на пальцах».

Но, если такие появятся в моей коллекции, то я обязательно поделюсь этой информацией с Вами!

Оператор: Слава.

===
Вступайте в группу Вконтакте: http://vk.com/woodprime

Вопрос можно задать тут: http://vk.com/topic-69796727_29838799

Отзыв можно оставить тут: http://vk.com/topic-69796727_29838796
===
Добавляйтесь в друзья:
Вконтакте: http://vk.com/jurprime
Facebook: https://www.facebook.com/jurprime
Twitter: https://twitter.com/jurprime
===
Посетите наш сайт!

Главная

===

Поделитесь этим видео с друзьями:https://www.youtube.com/watch?v=FlLMdLbheqk

admin

derevoblog.ru

Струги

Струг — обобщающее название инструментов, предназначенных для строгания. Все струги имеют колодку и закрепленный в ней нож (железку).

Желёзка (нож) — резец, применяемый в стругах.
Железка это пластина из инструментальной стали шириной от 40мм до 60мм и толщиной 4мм. Нижний конец, скошенный под углом 30° — 35°, образует режущую кромку. Прямая режущая кромка железки рубанка строго перпендикулярна боковой кромке.Режущая кромка железки шерхебеля закруглена. У всех ножей стругов затачивается только задняя поверхность.
Рубанки для окончательной отделки поверхности и фуганки имеют

двойной нож. Двойной нож представляет собой собственно нож, имеющий прорезь для винта, и накладки с немного загнутым концом. В верхней части накладка имеет резьбовое отверстие.
Собирают двойной нож следующим образом. На верхнюю поверхность железки устанавливают накладку, загнутой частью вниз, таким образом, чтобы зазор между кромкой накладки и режущей кромкой железки был около 0,5мм. Для того чтобы кромка накладки плотно прилегала к железке, ее закрепляют винтом.
Для плотной фиксации двойного ножа в клине и колодке фуганка и рубанка сделаны продольные углубления, в которые помещается головка винта.

Горбатик (горбач) — струг, которым обрабатываются вогнутые поверхности.
У горбатика и рубанка железки расположены одинаково.

Зензубель — струг для обработки четвертей и фальцев

.
      Основу зензубеля составляет сравнительно высокая узкая колодка с наклонным отверстием, в котором с помощью клина закреплена железка. Стружка выходит через поперечное отверстие в колодке.
      Железка зензубеля узкая в верхней части, и широкая в нижней части. Колодка уже железки 0,3мм. В колодку железка вставляется снизу.
      В клине зензубеля сделано углубление, предназначенное для его выколачивания. Ослабить клин, ударив молотком по задней половине колодки, нельзя, так как это способствует раскалыванию ее передней части.

Калёвка — струг, с помощью которого получают отборки, т. е. изделия с фигурными очертаниями профиля. Отборки делают на карнизах, рамках и рейках.
      Очертания подошвы колодки калевки и лезвия железки должны быть тождественны.
      Каждое очертание отборки требует применения соответствующий калёвки.
      Профиль лезвия железки калёвки являться зеркальным отображением данной отборки. Для того чтобы выполнить выступ лезвие ножа калевки должно иметь впадину, а для выполнения вогнутой поверхности — выпуклость.

Медведка — струг с широким ножом, имеющий две пары ручек на колодке.
Медведка предназначена для одновременной работы двух рабочих.
Медведку используют при предварительной грубой обработке древесины.

Рубанок — один из основных инструментов столяра и плотника.
      Основу рубанка составляет деревянная колодка с рожком, служащего опорой для левой руки. Присутствие рожка не обязательно.
      В колодке устроен леток, в который под углом 45° вставляется нож (железка). Железка в нужном положении фиксируется клином.Леток также служит для удаления при строгании стружки. На нижнюю поверхность колодки, называемую подошвой, леток выходит в виде прорези, называемой ротиком.
      Передняя от ротика часть подошвы называется носком, а задняя часть подошвы — пяткой.

Для закрепления железки в нужном положении рубанок переворачивают вверх подошвой, носком вперед, и слегка ударив молотком по пяточному торцу колодки, освобождают клин. Затем устанавливают в нужное положение железку, необходимо, чтобы лезвие из подошвы выступало на 0,05мм — 0,1мм и было ей параллельно. После чего закрепляют железку, слегка ударяя по клину.
В случаях, если требуется особенно чистое строгание, используют рубанок с двойным ножом. У двойного рубанка ротик уже, а угол, под которым устанавливается железка — 50°.

Стружок — специальный струг для обработки фасонных деталей.
Стружок имеет очень короткую металлическую колодку с ножом. Колодка снабжена по бокам двумя ручками.

Фальцгебель — струг, которым выполняют фальцы и четверти — уступы, имеющие равные стороны.
Фальцгебель снабжен колодкой, имеющей продольный уступ на подошве, узкую железку с прямым лезвием. Клин фальцгебеля имеет уступ для выколачивания, так как во избежание раскола колодки по ней нельзя ударять.
При помощи ступенчатой формы подошвы колодки можно выстругивать фальцы любой глубины.

Фуганок — струг большого размера для точной обработки больших поверхностей и протяженных кромок.
Фуганок имеет тяжелую колодку, в которой установлен двойной нож. Колодка, сделанная из дерева твердых пород, в длину достигает 70см, а в ширину 7см. На пяточной стороне колодки установлена ручка. С другой стороны колодка имеет выступ (пуговку). Ударяя по пуговке молотком, ослабляют клин.
Фуганок, имея точную отфугованную подошву и узкий ротик, позволяет получить чистую и прямолинейную поверхность.

Цинубель — струг, с помощью которого получают мелкие бороздки на деревянных поверхностях для их лучшего соединения склеиванием.
      Основу цинубеля составляет колодка, в леток которой под углом 80° вставлена железка.
      Первоначально в железке выполнены продольные борозды. При заточке железки с тыльной стороны под углом 30° — 45°, лезвие получается зубчатым.
      При строгании зубья железки выцарапывают в древесине мелкие борозды. Направление борозд должно быть вдоль древесных волокон.

Шерхебель — струг для предварительной грубой обработки, при которой снимаются большие слои древесины.
Основой шерхебеля является колодка с рожком, за который шерхебель держат левой рукой при работе.
У шерхебеля железка имеет форму закругления. Она выступает из летка на 1мм — 3мм. При этом строганная шерхебелем поверхность дерева имеет профиль желобов.

Шлифтик — маленький струг с двойным ножом. Шлифтик предназначен для зачистки мелких неровностей, остающихся после рубанка.
У шлифтика леток расположен ближе к носковому торцу колодки.

Шпунтгебель (пазник) — струг, которым выполняют шпунты или пазы на заданном расстоянии от края доски.
      Основу шпунтгебеля составляет узкая колодка, имеющая на подошве, выступающий из нее на 12мм — 15мм, металлический полозок. Леток шпунтгебеля проходит сквозь полозок. На обратной поверхности железки имеется продольный желоб для фиксации на полозке и предотвращения сдвига при строгании в сторону.
      С основной колодкой шпунтгебеля двумя болтами связана передвижная колодка. Передвижную колодку можно сдвигать относительно основной колодки на любое расстояние, которое ограничено только длиной болтов. Благодаря этому возможно выстругивать пазы на любом расстоянии от края.
      Упор, закрепляемый в основной колодке, служит ограничителем глубины строгания.
      В комплекте к шпунтгебелю прилагаются обычно 5 — 6 запасных железок шириной от 3мм до 6мм для выстругивания пазов разной ширины.

Штапик — струг, которым выстругивают полукруглую кромку.
Подошва колодки штапика имеет форму вогнутого полукруга. Железка штапика затачивается по форме подошвы.

Скажите “спасибо” автору.

politexno.ru

Какой рубанок нужен каждому столяру? | Своими руками

И начинающий любитель, иногда занимающийся поделками для своего дома, и опытный профессионал, делающий отличную мебель, со временем убеждаются на практике, что рубанок (конечно же с остро заточенным лезвием) справляется с некоторыми операциями лучше, чем любой другой электрический или ручной инструмент.

И вам не нужен целый набор рубанков разного размера для выполнения всех таких работ. В большинстве случаев вас вполне могут выручить эти три.

1. Для начала торцовочный рубанок

Купите сначала его. Он самый маленький, наименее дорогой и наиболее универсальный из всех. Вы можете использовать его почти для любых операций: смягчения острых рёбер, острожки заподлицо соединений «ласточкин хвост» или деревянных пробок-заглушек, снятия фасок (фото справа), и это быстрее, чем настраивать фрезер.

Он плотно ложится в вашу ладонь, позволяя работать комфортно и почти интуитивно. У стандартных торцовочных рубанков лезвие установлено под углом 45°, а модели с малым углом наклона (около 37°) легче и чище строгают торцы, но также пригодны и для строгания вдоль и поперёк волокон, делая это ничуть не хуже.

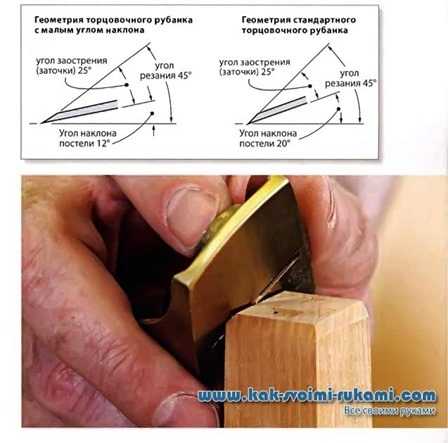

Фаски делаются легко и быстро. Возьмите торцовочный рубанок с малым углом наклона лезвия и острогайте фаски вокруг нижнего торца ножки, чтобы предотвратить расщепление волокон. Направляйте инструмент наискось под углом около 45°.

Идеальное строгание провесов. Сровняйте выступающие кромки ящика несколькими движениями торцовочного рубанка. Если образуются задиры и сколы, измените направление строгания.
Ширину ротика можно регулировать. У некоторых моделей торцовочных рубанков передняя часть подошвы сдвигается, позволяя контролировать толщину стружки и гладкость остроганной поверхности.

Читайте также: Рубанок своими руками (фото и чертежи)

2. Зензубель – инструмент для плечиков и щёчек

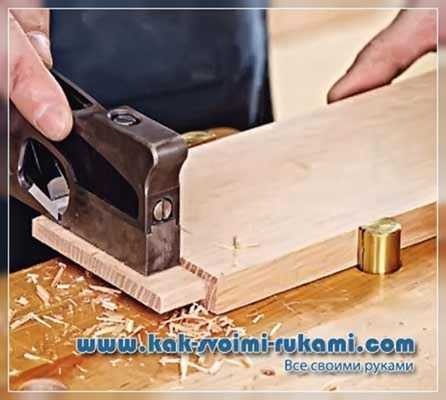

При подгонке соединений вы сможете снимать тончайшую стружку с щёчек и плечиков шипа. Зензубель имеет специализированное назначение, но он станет для вас незаменимым, если вы часто делаете соединения с шипами и гнёздами. Корпус и лезвие имеют одинаковую ширину, и это позволяет чисто обрабатывать материал внутри угла 90°, поэтому зензубель идеально подходит для точной и плотной подгонки шипов и фальцев.

Некоторые модели можно также применять для зачистки пазов и шпунтов, если узкий корпус входит в углубление. Небольшие зензубели имеют ширину от 16 до 19 мм, а ширина больших доходит до 32 мм. Угол наклона лезвия варьирует от 40°, когда оно снимает тонкую витую стружку, как торцовочный рубанок, до 85°, при котором стружка получается похожей на соломку, как при работе с шерхебелем.

Подгонка шипов к гнёздам. Используйте зензубель для уменьшения толщины шипа, снимая слой материала с каждой щёчки, пока шип не будет плотно входить в гнездо.

Читайте также: Как настроить рубанок своими руками (регулировка стружколома)

3. Верстачный рубанок

Для случаев, требующих установки лезвия под более крутым углом (например, при работе со свилеватой древесиной) или большего усилия, чем при работе с торцовочным рубанком (например, чтобы острогать сужение на ножке стола), вам необходим верстачный рубанок. Они обычно нумеруются числами от 1 до 8 (иногда с дробными значениями) и имеют длину от 127 (№1) до 610 мм (№8). При этом вес инструмента и его цена увеличиваются вместе с размером.

Наиболее универсальными считаются рубанки длиной 305-380 мм. С ними вы можете выравнивать плоскости и делать прямыми кромки досок и склеенных щитов. Угол наклона лезвия обычно равен 45°, но с помощью дополнительных принадлежностей его можно увеличить до 50° или 55°, когда предстоит строгать древесину, склонную к задирам и сколам.

Советуем приобрести рубанок Nq5 с лезвием шириной 50 мм, которое подходит к большинству приспособлений для заточки. Этот инструмент достаточно лёгкий, и вы не будете быстро уставать, работая с ним. Рубанок

№5 немного длиннее и имеет лезвие шириной 60 мм, для которого подходит не каждое заточное приспособление. Увеличение размеров делает этот инструмент тяжелее почти на килограмм, что в некоторых случаях можно считать плюсом, так как это даёт выигрыш в силе из-за большей инерции. Окончательный выбор между этими двумя рубанками следует делать, исходя из своих предпочтений и физической силы.

Увеличивайте угол для трудных случаев. Замена так называемой лягушки, как на этих рубанках №516, позволит изменить угол наклона и работать с тем же лезвием.

Больший угол наклона лезвия, например 50°, как у этого рубанка №516, помогает чисто строгать свилеватую или склонную к задирам древесину.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ – ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Скобель и стружок – в чем различие? Стружок и скобель в столярных…

Рубанок своими руками (фото и чертежи) Как сделать рубанок-шлифтик своими рукамиОн…

Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ Чтобы…

Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…

Мини-веранда своими руками (чертеж + фото) Как пристроить мини-веранду к домуНовое…

Как сделать попрыгунчик своими руками Попрыгунчик для внучки в домашних…

Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Рубанок по дереву ручной – описание, характеристики и применение

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

Деревянный рубанок

Главные составляющие рубанка это:

нож
колодка
клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах. После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
федергубель – это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой. Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
задний угол фаски
рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 – 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

wood-prom.ru

угол заточки лезвия, выбор инструмента

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Ручной рубанок

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Металлический рубанок

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

Виды рубанков

Плоское строгание

Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

Рубанок шерхебель

Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

В дополнение к шерхебелю и зензубелю:

Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.

: Полуфуганок

: Рубанок медведка

Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

Фигурное строгание

В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

Зензубель

В комплект к этому инструменту стоит иметь под рукой:

Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
