Зернодробилка из болгарки своими руками – Зернодробилка из болгарки: чертежи для изготовления фото

alexxlab | 08.11.2019 | 0 | Разное

Зернодробилка из болгарки: чертежи для изготовления фото

Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

  • Угловая шлифовальная машинка.
  • Использованный металлический диск от пилы.
  • Кусок толстой фанеры.
  • Металлическая скоба.
  • Болты, шайбы, гайки.
  • 5 литровая пластиковая бутылка.
  • Металлической сито или кастрюля.

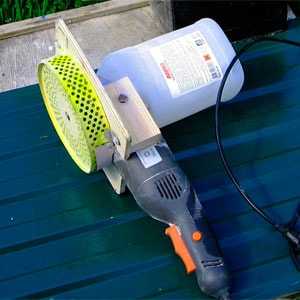

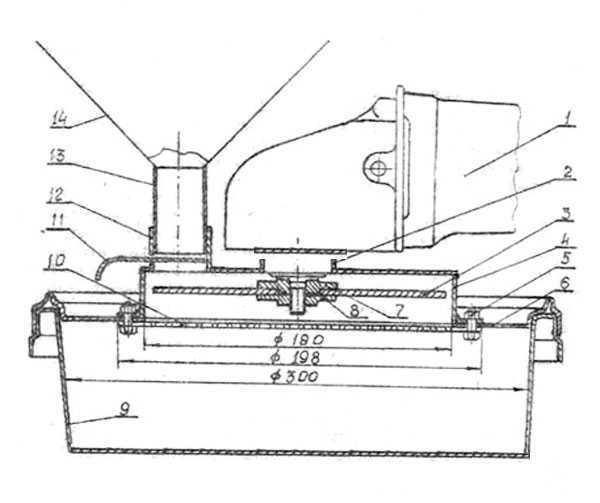

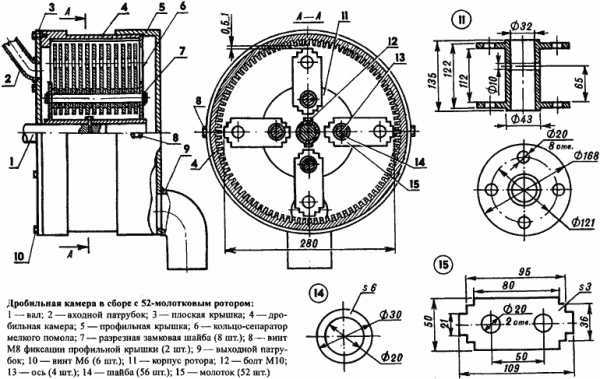

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

Зернодробилка из болгарки процесс изготовления.

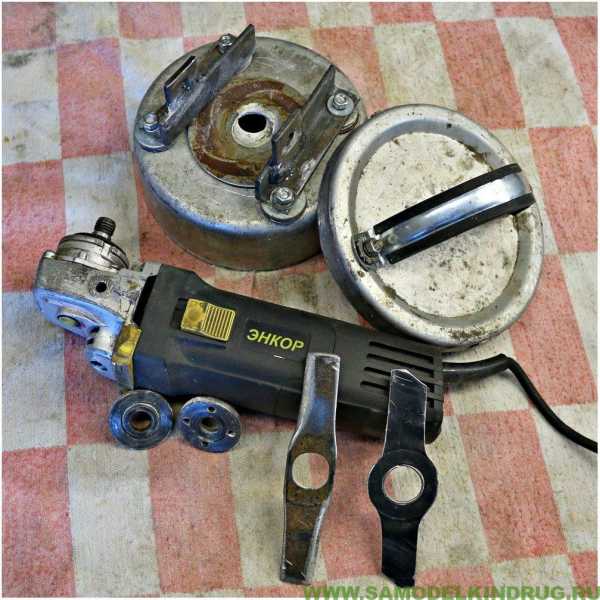

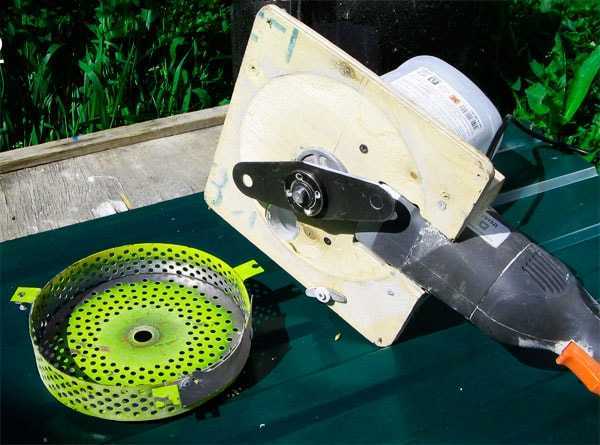

Начнём с изготовления основания, для этого нам понадобится кусок толстой фанеры в котором мы вырежем отверстия под корпус и вал болгарки, а также отверстие под бункер для засыпки зерна.

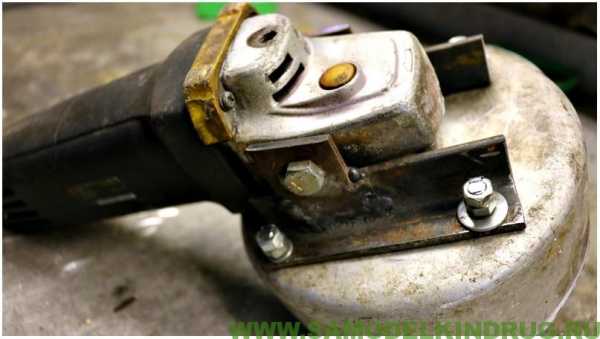

Зафиксировать шлифовальную машинку в основании можно металлической скобой и болтами.

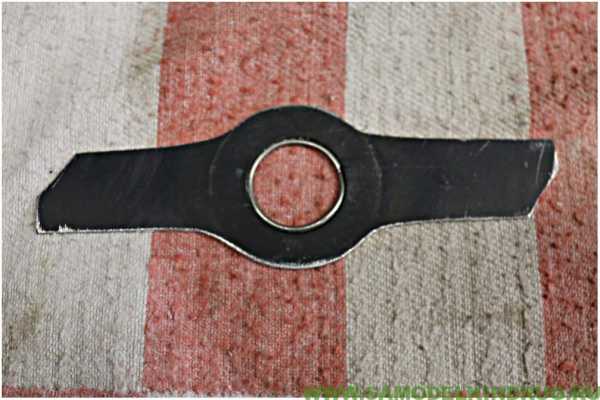

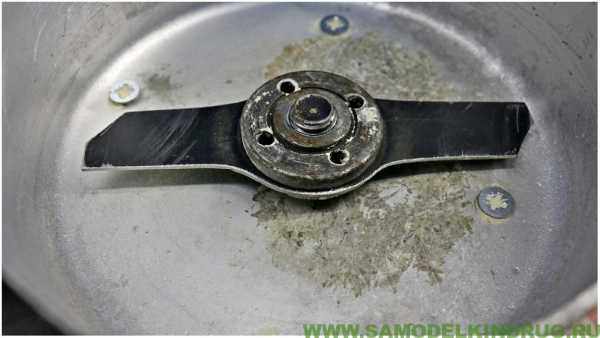

Теперь изготовим нож для нашей зернодробилки, вырезать нож можно из металлического диска от электропилы. Края ножа нужно заточить.

Для изготовления рабочей камеры дробилки понадобится металлическое сито или любая подходящая ёмкость диаметром около 20 см, глубиной не более 5 см. В ёмкости нужно сделать отверстия одинакового размера диаметром около 3 мм, по сути нужно сделать сито, размер помола будет зависеть от размера отверстий в сите.

Сито крепим на болты к основанию зернодробилки.

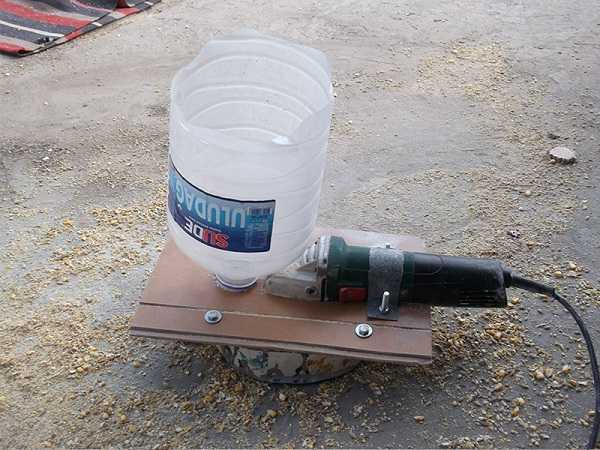

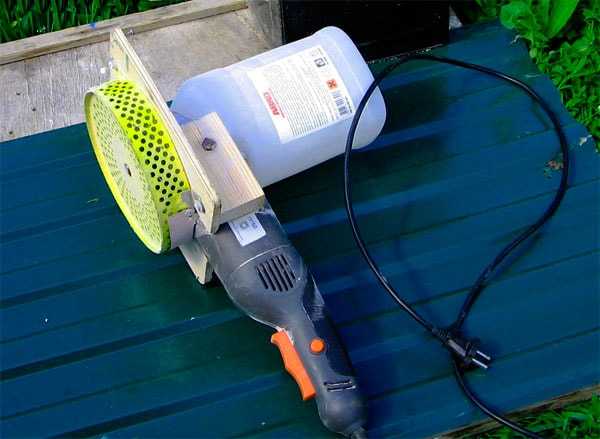

Дробилка почти готова, теперь изготовим бункер для засыпки зерна, как вариант можно приспособить 5 литровую пластиковую бутылку, отрезаем в бутылке дно и горлышком вставляем в отверстие в основании дробилки.

Самодельная зернодробилка из болгарки готова к использованию, также рекомендую посмотреть видео где показана дробилка в работе.

sam-stroitel.com

Как сделать зернодробилку из УШМ болгарки своими руками

Уважаемые посетители сайта «Лабуда блог» из предоставленного Юрием Алиевым материала вы узнаете, как самостоятельно собрать зернодробилку на базе УШМ (угло-шлифовальной машинки) своими руками..

 Проживая в частном доме, у владельцев всегда есть возможность завести какую либо животинку, будь то куры, утки, кролики, а вот корм для них необходим соответствующий состоящий из измельченных фракций зерновых культур, по просту комбикорм. Для приготовления и измельчения зерна понадобится зернодробилка, ее вполне можно сделать своими руками из подручных инструментов, а именно из УШМ (болгарки) и небольшой кострюли которая играет роль загрузочного бункера, так же понадобиться пластина закаленной стали в данном случае -это тример от бензокосы.

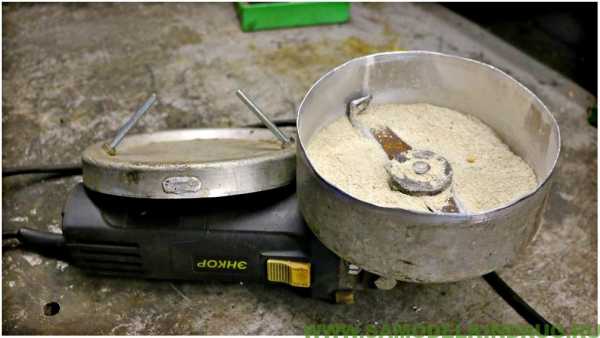

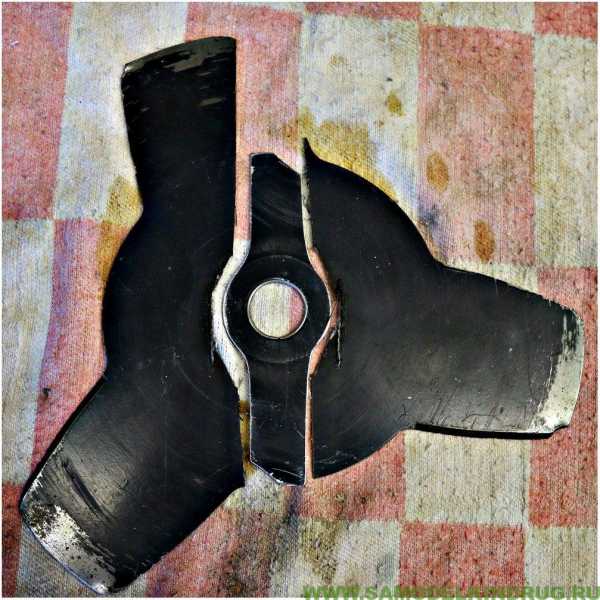

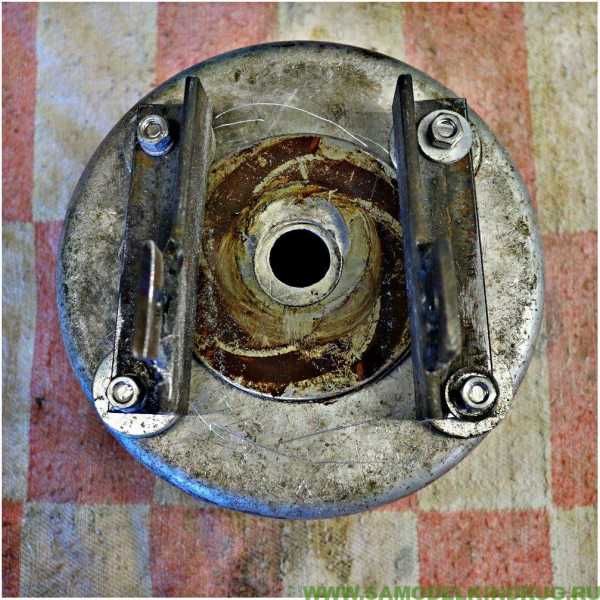

Крепление сварено из уголка, крепление бункера в 4х точках. Режущий нож сделан из тримера, вырезана средняя часть и сделан простой двусторонний нож. Каждая сторона лезвия затачивается по ходу направления вращения. Бункером служит обычная алюминиевая кастрюля с крышкой. Оборотов болгарки хватает чтоб за считанные секунды превратить любую крупу в комбикорм,  далее ее можно расходовать на корм животным или в качестве подкормки для ловли рыбы.

Материалы

  • УШМ (болгарка)
  • алюминиевая кастрюля
  • пластина каленой стали
  • уголок
  • крепеж

Инструменты

  • сварочный инвертор
  • УШМ
  • дрель
  • наждак
  • гаечные ключи
  • отвертка

Пошаговая инструкция по изготовлению зернодробилки-крупорушки из болгарки своими руками.

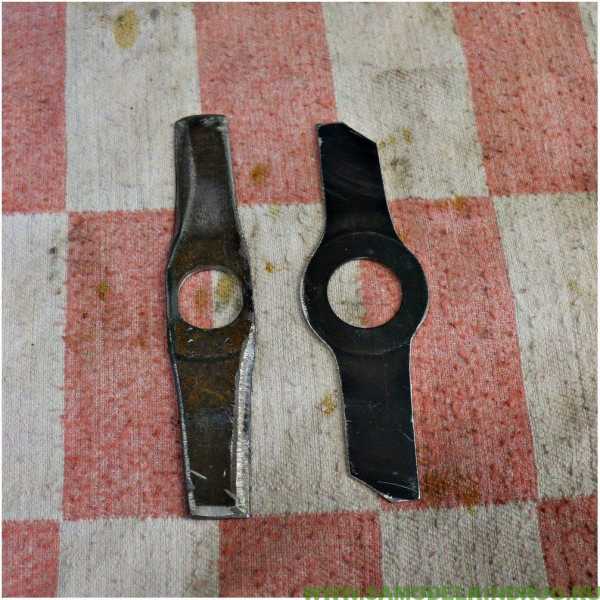

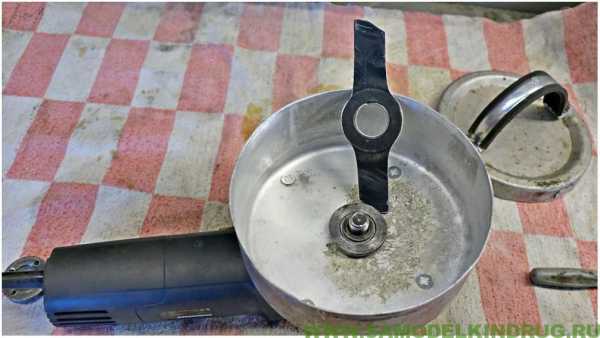

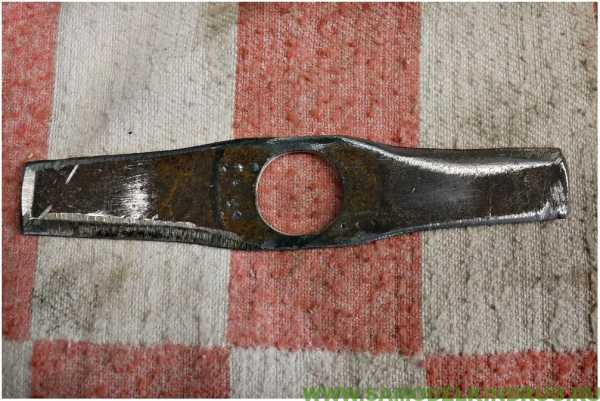

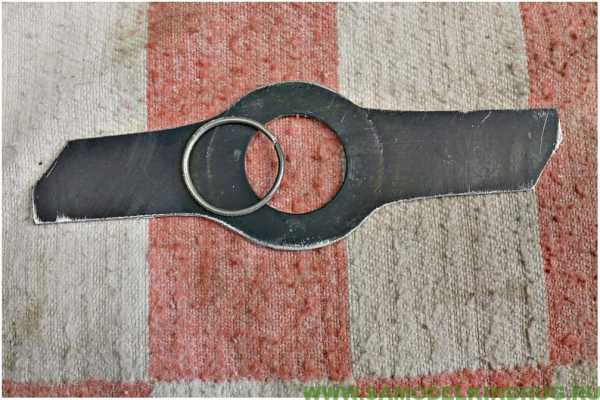

 Нож крупорушки сделан из триммера.

 Заточка производится по ходу вращения ножа.

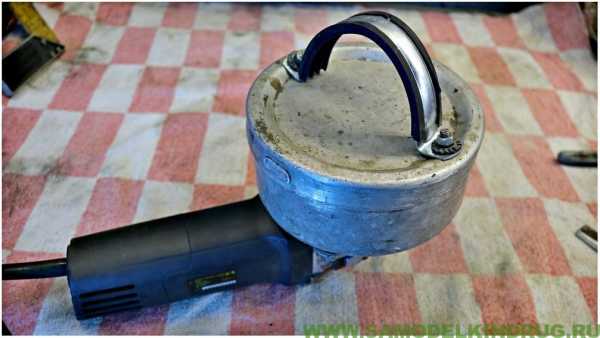

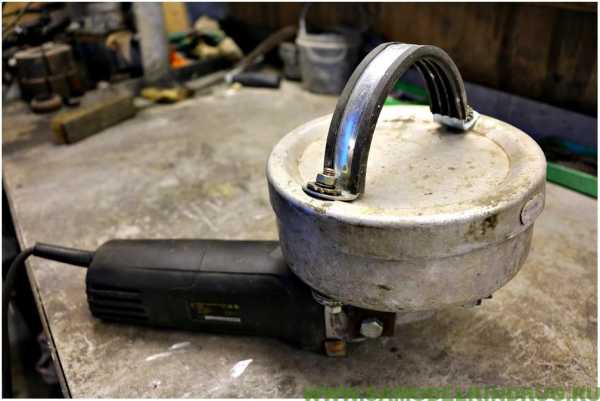

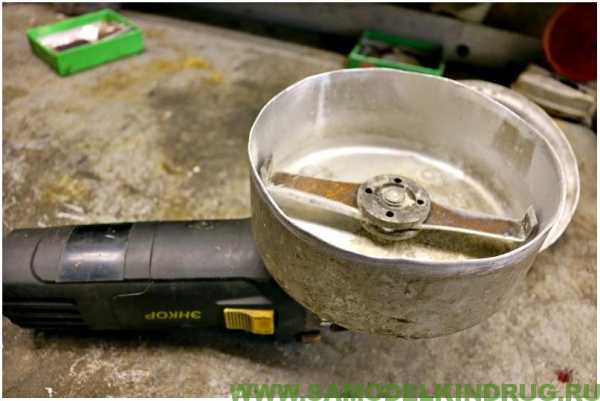

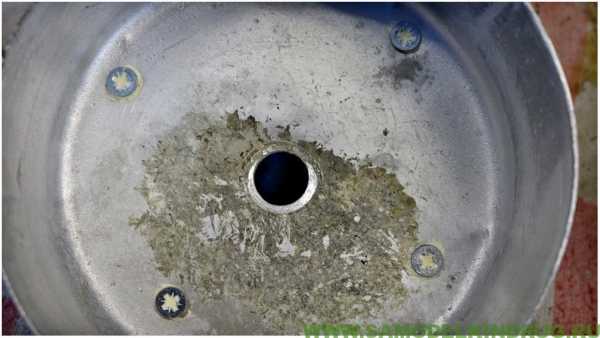

 Бункером для загрузки крупы и зерна является алюминиевая кастрюля.

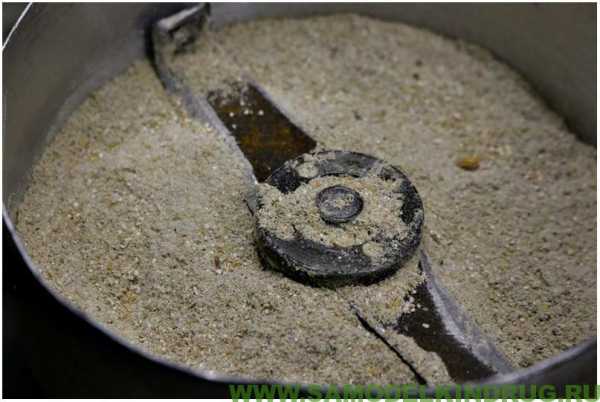

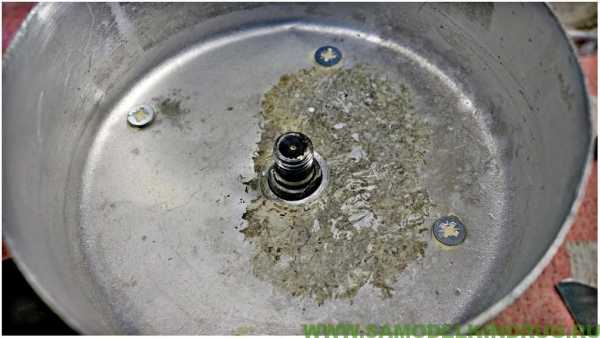

 Для лучшей установки ножа дополнительно ставиться кольцо.

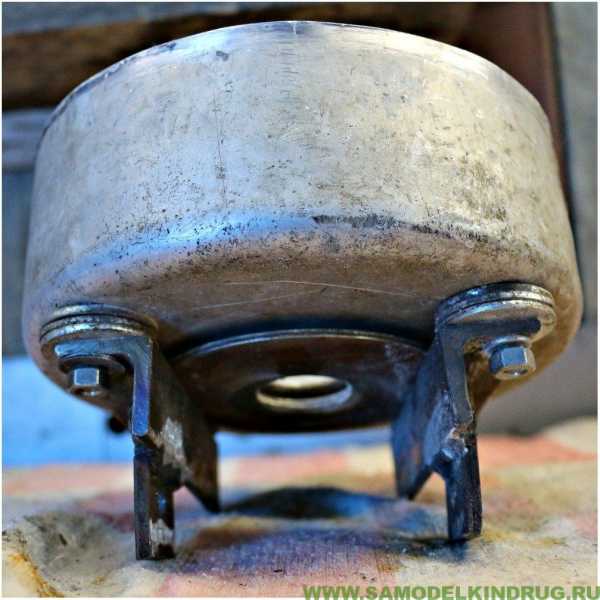

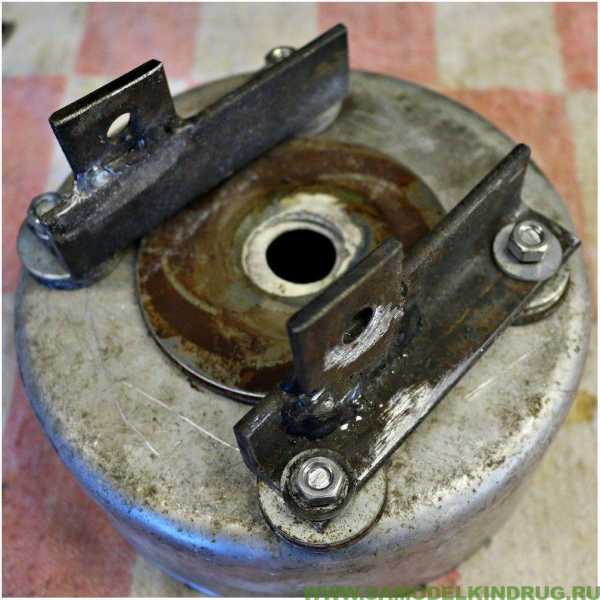

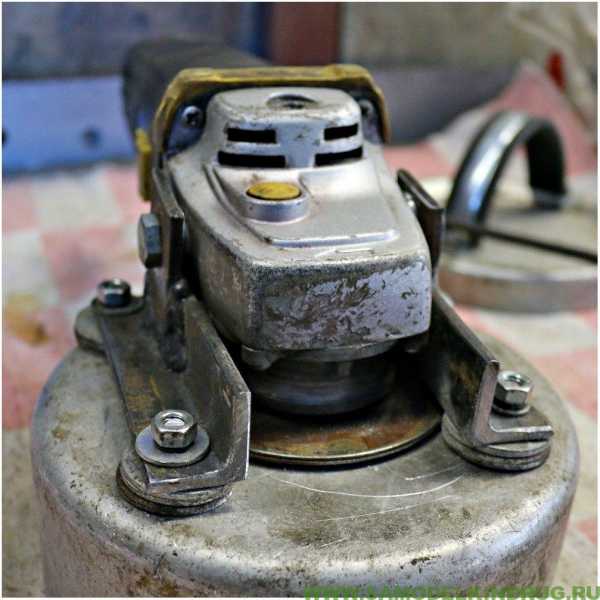

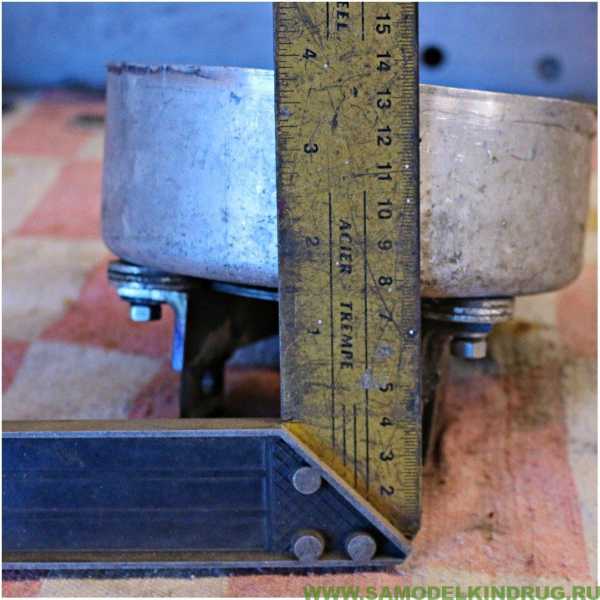

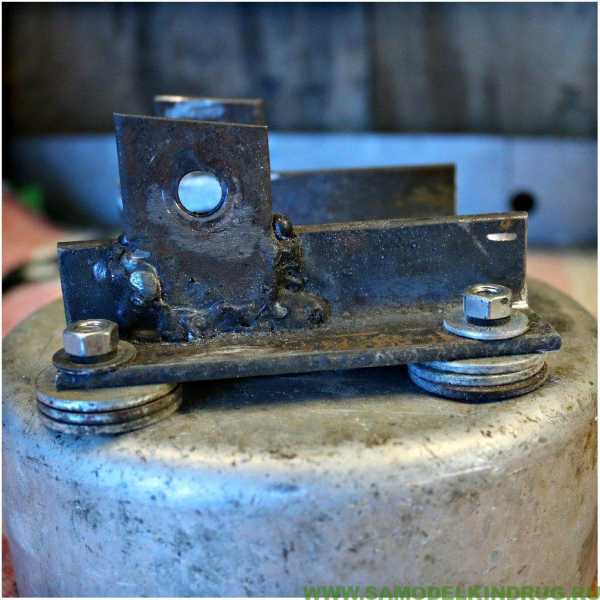

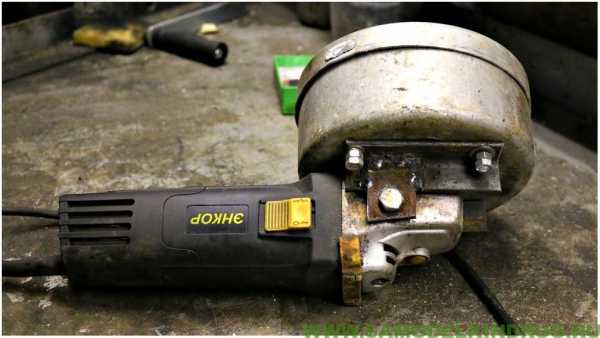

 Крепление.
