Зернодробилка из стиральной машины — своими руками

Дробилка для зерна, травы или веток – это оборудование, которое считается обязательным в хозяйствах с большим поголовьем птицы и крупного рогатого скота. Но не каждый фермер может позволить себе высококачественный измельчитель производства известного бренда. В таких случаях можно собрать оборудование самостоятельно, используя для этого старую рабочую стиральную машину.

Содержание

  • 1 Преимущества и недостатки самодельного измельчителя
  • 2 Конструктивные особенности дробилки из стиральной машины
  • 3 Материалы и инструменты для сборки измельчителя
  • 4 Как сделать зернодробилку из стиральной машины – порядок действий
  • 5 Особенности использования самодельного измельчителя

Преимущества и недостатки самодельного измельчителя

К преимуществам самодельного измельчителя относятся:

  • изготовление, обслуживание и ремонт оборудования обойдется на порядок дешевле, чем в случае с брендовым агрегатом;
  • самодельная дробилка для зерна будет отличаться от фирменной меньшими размерами и скромным весом – это позволит установить и использовать ее в любом уголке хозяйственной постройки;
  • экономичность – собранная на основе стиральной машины корморезка будет потреблять меньше электроэнергии, что делает ее эксплуатацию выгоднее, чем использование заводского агрегата.

Среди минусов сборки самодельного измельчителя из стиральной машины выделяется необходимость поиска подходящих дополнительных узлов, а также неидеальную работу встроенных механизмов оборудования. Тем не менее подогнав все внутренние детали измельчителя, конструктор сможет обеспечить слаженную и бесперебойную работу агрегата на долгие годы.

Конструктивные особенности дробилки из стиральной машины

Измельчитель травы из двигателя от стиральной машины должен состоять из перечня определенных узлов.

В него входят:

  • защитный корпус – может быть металлическим или пластиковым;
  • основание – стационарное или съемное;
  • кронштейн, укомплектованный поворотными гайкой и болтом;
  • крепкая опора, оборудованная «башмаком» из резины;
  • 2 электромотора;
  • 2 комплекта 6-сантиметровых шкивов, оборудованных врезными винтами и шпонками;
  • 2 уплотнительные прокладки, которые будут гасить колебания валов используемых двигателей;
  • ножи для измельчения зерна и травы;
  • воронка с крышкой для засыпания материала;
  • воронка для конечного выхода измельченного зерна и травы;
  • замок «лягушка»;
  • сменные сита с ячейками разных диаметров;
  • колесо, покрытое слоем резины.

Каждый из этих элементов можно беспрепятственно установить на старую стиральную машину. При этом размеры каждой детали нужно выбирать в соответствии с габаритами самого бытового прибора – это позволит сохранить физическую сбалансированность самодельной дробилки.

Самодельный измельчитель травы и веток из стиральной машины работает по тому же принципу, что и бытовая кофемолка. Расположенные на валах электродвигателей режущие ножи начинают вращаться одновременно с подключением агрегата к электрической сети. В ходе движения они измельчают зерно, ветки или траву, засыпанную в приемную воронку. Готовый материал попадает в сито, где из него отсеивается шелуха и мелкий мусор. Далее измельченный продукт просачивается в чистую емкость для сбора.

Материалы и инструменты для сборки измельчителя

Комплект необходимого для сборки дробилки оборудования включает:

  • болгарку или другой электрический прибор для резки металла;
  • торцевые и рожковые ключи;
  • дрель с набором сверл;
  • зубило и молоток;
  • несколько кусков мелкозернистой наждачной бумаги;
  • зажимную гайку и 3 новые шайбы.

Важно, чтобы у изготовителя была коробка с гайками и шайбами разных диаметров. Перечень материалов для сборки измельчителя из стиральной машины включает:

  • стальное сито с мелкими ячейками – диаметр каждой из них не должен составлять менее 3 мм. При желании изготовитель может подготовить несколько решеток с разными диаметрами ячеек;
  • кусок металлической трубы с диаметром от 10 до 15 см – необходим для обеспечения беспрепятственного выхода переработанного зерна, веток или травы из заборной воронки к решетке;
  • 3 одинаковых стальных ножа – их можно сделать из металлических пластин толщиной 1,5, шириной 1,5 и длиной 20 см.

Все подготовленные инструменты и материалы нужно разложить на рабочем столе так, чтобы они постоянно были под рукой у изготовителя.

Как сделать зернодробилку из стиральной машины – порядок действий

Перед сборкой измельчителя зерна, травы или веток конструктору необходимо внимательно изучить чертежи. Подробная схема должна подсказать изготовителю, в каком порядке лучше действовать и каким способом устанавливать детали в общее устройство агрегата из стиральной машины.

Соломорезка должна собираться в определенной последовательности. Алгоритм действий конструктора должен быть таким:

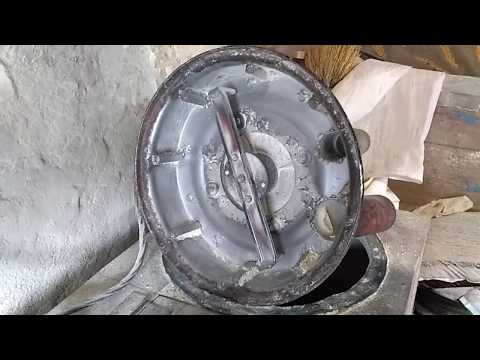

  1. Сначала нужно подготовить режущие ножи. Их нужно заточить на станке и обработать края лезвий наждачной бумагой. После этого ножи необходимо установить друг на друга в виде звезды и в их центре просверлить одно сквозное отверстие. Его диаметр должен быть таким, чтобы режущие элементы измельчителя можно было плотно установить на вал, который крепится к шкиву встроенного активатора стиральной машины;
  2. Далее нужно закрепить вал, используя шайбу и гаечный ключ;
  3. Затем на вал необходимо установить ранее подготовленные ножи. Каждый из них нужно поочередно прикрепить на вал и зафиксировать зажимными гайками. В результате каждый режущий орган должен располагаться в отдельной горизонтальной плоскости;
  4. После этого из отверстия для слива стиральной машины потребуется сделать воронку. Для быстрого вывода измельченного зерна воронку потребуется удлинить на 10–15 см – для этого потребуется молоток и зубило. В готовое отверстие нужно вставить кусок трубы и направить его в нужную оператору сторону;
  5. Далее необходимо установить металлическое сито. Решетка должна располагаться под углом в 15⁰ и плотно фиксироваться к краям бака – это обеспечит быструю очистку готового продукта от шелухи и его подачу в емкость для сбора.

Проще всего установить сито с крупными фракциями. С монтажом мелкоячеистой решетки могут возникнуть проблемы. Чтобы не допустить ошибок, нужно выполнить следующие действия:

  1. Сделать замеры максимального подъема режущих ножей в процессе их вращения и оставить отметки на стенках заборной воронки;
  2. Отступить от оставленных отметок на 1 см и провести линию;
  3. Из сита вырезать кусок, который по размерам будет соответствовать длине и ширине заборной воронки;
  4. Неподвижно установить решетку в месте, отмеченном линией;
  5. Нанести в местах стыков сита со стенками заборного бака автомобильный герметик и дождаться его высыхания.

Готовый измельчитель из стиральной машины потребуется протестировать. Для этого нужно засыпать зерно, ветки или траву в заборную воронку, подключить дробилку к электросети и установить таймер от стиральной машины на то время, которое нужно для качественного и равномерного измельчения материала. Во время работы самоделки нужно проследить за интенсивностью вращения ножей. При этом также нужно убедиться в том, что двигатель от стиральной машины не нагревается и не издает посторонних звуков. Если оборудование работает нормально, значит можно начать его активную эксплуатацию в хозяйстве.

Особенности использования самодельного измельчителя

Эксплуатировать дробилку из стиральной машины будет проще, если оператор станет придерживаться следующих правил:

  • установка измельчителя на бочку или небольшой бак сделает использование агрегата более удобным;
  • в случае потери режущими органами их изначальной остроты элементы потребуется заменить. Об этом подскажет качество помола веток или зерна – если после измельчения в емкости для сбора было обнаружено большое количество не переработанного материала, значит ножи нужно наострить или полностью заменить;
  • при эксплуатации измельчителя из стиральной машины нужно постоянно следить за составом измельчаемого материала. Если вместе с зерном, ветками или травой в заборную воронку попадут камни, то это может привести к серьезной поломке оборудования. Чтобы не допустить этого, нужно тщательно просеивать материал перед его высыпанием в бак.

Если в заборную воронку измельчителя будет часто засыпаться влажное зерно, то стенки емкости и режущие ножи лучше всего предварительно покрыть грунтовкой и несколькими слоями краски. Это защитит самодельный измельчитель от коррозии.

Вам может также понравиться:

Зернодробилка своими руками | Мастер Винтик. Всё своими руками!

Вы здесь:

Главная » Все записи » Зернодробилка своими руками

Добавил: Master,Дата: 19 Июл 2016

Рубрика: [ Все записи, Поделки для быта ]

Зернодробилка — незаменимый аппарат в сельском хозяйстве! При дроблёное зерно лучше усваивается и птицей, и животными.

Экономнее расход зерна при кормлении. Корм получается сытный, особенно если дроблёнку замачивать, а ещё лучше и запаривать.

Ранее мы рассматривали, как можно сделать зернодробилку из старой стиральной машины активаторного типа. Сегодня вариант дробилки для тех, кто дружит с токарным станком и электросваркой. Сделать такую зернодробилку не составит большого труда.

Пошаговый ход выполнения работы

  1. Выточил главную рабочую часть — барабан с осью и гнезда для подшипников качения № 205 (25 x 52 x 15 мм). Вытачивая гнезда, учел пространство, которое займет сальник (резиновая манжета для уплотнения). Если нет штатных, можно установить набивные сальники.
  2. С помощью стяжных болтов М10 собрал корпус и барабан.
  3. Приварил к корпусу гнезда подшипников (к левой и правой его частям). Затем замерил расстояние между двумя половинками корпуса, оно же — ширина «башмаков» — необходимо, чтобы «не ушли» истинные размеры. Диаметр кольца под «башмаки» зависит от расстояния между стяжными винтами М10.
  4. У выточенного с учетом размеров барабана кольца (внутр. d 112, внешний d 124 мм) вырезал сверху и снизу по фрагменту для входа и выхода зерна (см. вид в разрезе).
  5. Через регулировочные гнезда зафиксировал «башмаки» упорными винтами Мб. На одном из «башмаков» сточил лыску, достаточную для того, чтобы проходили зерна кукурузы.
  6. Бункер для перерабатываемого зерна закрепил на брус с помощью шурупов, сам брус зажал между частями корпуса. Подачу зерна осуществляю регулировкой винта через проделанную в корпусе резьбу.
  7. На рабочем столе собранное устройство закрепил с помощью 4-х болтов М8. В
  8. крышке стола проделал «окно» для выхода готовой продукции с ведущим от него наклонным желобом.
  9. На вал барабана с помощью соединительной шпонки закрепил шкив.
  10. Для запуска механизма использую 3-фазный электродвигатель, подключенный через пусковые конденсаторы. Переключив двигатель в обратном направлении, можно снова перерабатывать зерна пшеницы и ячменя «на дерку» или в муку, отрегулировав, соответственно, сближение башмаков.

1 — корпус, 2 — «башмак», 3 — брус крепления бункера, 4 — бункер, 5 —окно контроля, 6 — регулировка подачи зерна, 7—стяжной винт, 8 — шкив, 9 — отверстия крепления корпуса к столу, 10 — гнездо подшипника, 11 — барабан
12 — регулировочные гнезда, 13 — крышка гнезда подшипника.

Алексей КОЛЕУХ, Ростовская обл., п. Жирное.

Метки: [ для дома, устройства ]


ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • РЕГУЛЯТОР ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

    • При хранении ульев с пчелами зимой нужно поддерживать определённую постоянную температуру и влажность. Чтобы автоматизировать режим обогрева и вентиляции помещения, чтобы пчелам было комфортно 🙂 необходимо иметь терморегулятор.

    Об одном из вариантов самодельного цифрового терморегулятора и пойдет речь в статье ниже. Подробнее…

  • Простой способ увеличения крепости напитка

    • УВЕЛИЧЕНИЕ КРЕПОСТИ СПИРТНЫХ НАПИТКОВ

    Самый простой способ увеличения крепости — это газирование! Крепость самого напитка не возрастает, а вот СО2 (углекислый газ) увеличивает скорость усвоения алкоголя в организме в несколько раз.

    Но есть другой вариант увеличения крепости напитка, с помощью простой электрической схемы.

    Подробнее…

  • Декоративная мельница для сада

    • Мельница  по чертежам и схемам своими руками

    Украшением вашего сада или дачного участка может стать красивая декоративная мельница. Сегодня мы рассмотрим, как можно изготовить новую или восстановить старую декоративную мельницу своими руками. А также возможные варианты декоративных мельниц для сада.

    Подробнее…

Популярность: 1 887 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.


– НАВИГАТОР –

Ячменная дробилка Солодовая мельница

НОВОЕ В ПИВОВАРЕНИИ?

НАУЧИТЕСЬ ДЕЛАТЬ ПИВО Новичок в пивоварении? Узнайте, как сделать пиво.

У НАС ПОЛУЧИЛАСЬ ВАША ПАРТИЯ

УДОВЛЕТВОРЕНИЕ ГАРАНТИРУЕТСЯ Мы получили вашу партию. Удовлетворение гарантируется.

БЕСПЛАТНАЯ ДОСТАВКА

НА ЗАКАЗЫ СВЫШЕ $59 Бесплатная доставка при заказе на сумму более пятидесяти девяти долларов (*применяются некоторые исключения)

169,99 $

Доступна бесплатная доставка. Детали

Бункер на 7 фунтов — 169,99 долларов США. Бункер на 15 фунтов — 189,99 долларов США.

Размер 7-фунтовый бункер бункер на 15 фунтов

Количество

+ –

Информация о продукте

Высококачественная мельница с прецизионной обработкой, простая в установке и эксплуатации. Последовательное и точное измельчение жизненно важно для получения наилучшего пива, и Barley Crusher обеспечивает это.

Эта мельница имеет пожизненную гарантию от производителя и обладает одними из лучших характеристик на рынке:

  • Прочное основание легко помещается в стандартное ведро для брожения объемом 6,5 галлона.
  • Регулируемые ролики с диапазоном от 0,015 до 0,070.
    • 5-дюймовые катки
  • имеют накатку 12 TPI, которая протягивает зерно, оставляя корпус нетронутым, образуя превосходный фильтрующий слой для промывки.

Ваш выбор бункера вмещает приблизительно 7 или 15 фунтов зерна. Включает рукоятку, но для использования бурового двигателя 3/8 не требуются адаптеры; использование бурового двигателя 3/8 при 500 об / мин дает производительность примерно 6 фунтов в минуту.

Дополнительная информация

Артикул

41033, 40134

ПРОДОЛЖИТЬ ЧТЕНИЕ

{{#продукты. длина}}

Сопутствующие товары

{{#продукты}}

{{/продукты}}

{{/products.length}}

Ячменная дробилка Солодовая мельница

Отлично работает! Люблю это!

Ячменная дробилка Солодовая мельница

Работает отлично

Мне пришлось развернуть вальцы на максимально широкое положение, иначе зерно превратилось в порошок, но расширение вальцов на максимально широкое положение кажется идеальным.

Раздавить

Заварил 2 раза, и мне это нравится. Легко прикрепите сверло и фрезеруйте. Повысилась эффективность затирания. Совет для профессионалов: купите дешевый щуп в местном автомагазине, отрегулируйте зазор между роликами и регулярно проверяйте его. Я установил свой на 0,038.

Дробилка ячменя, солодовая мельница

Нравится. Это работает хорошо. Электрическая дрель работает лучше, чем аккумуляторная. Может полностью заполнить бункер.

123

Ячменная дробилка Солодовая мельница

  • Информация о продукте
  • Вопросы и ответы
  • Отзывы клиентов ()

Ячменная дробилка Солодовая мельница

Отлично работает! Люблю это!

Ячменная дробилка Солодовая мельница

Отлично работает

Мне пришлось открыть валики на максимально широкое положение, иначе мое зерно превратилось в порошок, но расширение валиков на максимально широкое положение кажется идеальным.

Раздавить

Заварил 2 раза, и мне это нравится. Легко прикрепите сверло и фрезеруйте. Повысилась эффективность затирания. Совет для профессионалов: купите дешевый щуп в местном автомагазине, отрегулируйте зазор между роликами и регулярно проверяйте его. Я установил свой на 0,038.

Дробилка ячменя, солодовая мельница

Нравится. Это работает хорошо. Электрическая дрель работает лучше, чем аккумуляторная. Может полностью заполнить бункер.

123

Солодовая мельница Barley Crusher — домашняя пивоварня, полностью зерновая

Купить бункер на 7 фунтов – $125 + отправить
Купить бункер на 15 фунтов – $149 + отправить

Хотите идеальную любовь?

Возьми дробилку ячменя! Регулируемые двойные стальные вальцы измельчают зерно, оставляя зерновую оболочку нетронутой. Это обеспечивает максимальную эффективность партии.
Старые дробленые зерна быстро окисляются и портятся. Только что раздавите зерна, чтобы сварить лучшее пиво.

Ускорьте свой день пивоварения

Измельчение до 6 фунтов в минуту для больших партий. Мельницу можно легко привести в движение отдельной ручной дрелью 3/8″ (не входит в комплект) или прилагаемой ручной рукояткой.

Последняя мельница, которая вам когда-либо понадобится

Пожизненная гарантия от продуктов BC! Со стальными роликами, алюминиевой конструкцией и прочным основанием дробилка ячменя станет последней мельницей для солода, которая вам когда-либо понадобится. Состоит из роликов из холоднокатаной стали 1018, алюминиевого корпуса и бункера.

Характеристики

  • Алюминиевый бункер емкостью 7 или 15 фунтов
  • Двойные стальные ролики с накаткой 12 т/д для идеального фрезерования
  • Регулируемый зазор ролика, предустановленное значение 0,039″. Регулируется от 0,015″ до 0,070″ поворотом ручки.
