Жало паяльника как заточить – Как правильно заточить жало паяльника для пайки деталей и микросхем

alexxlab | 21.02.2020 | 0 | Разное

Содержание

Как правильно заточить жало паяльника для пайки деталей и микросхем

Постоянное использование паяльника приводит со временем к частичному или полному износу его основной рабочей части. Как заточить жало паяльника, которое подвергается разрушительному влиянию из-за необходимости постоянно раскаляться до высоких температур, а также в результате взаимодействия с частями химического состава припоя и спаиваемых материалов? Ведь все эти действия приводят к тому, что наконечник теряет свою изначальную форму, какой бы она ни была вначале: постепенно налипшие части металла и сплавов делают жало полукруглым. Это связано как с нерегулярными очистками, так и с другими факторами. Форма жала паяльника меняется и от излишне усердной зачистки, которая постепенно стачивает поверхность наконечника.

Насколько быстро потребуется заточка жала паяльника, зависит от материала, из которого оно сделано. Медь – стойкий к износу вариант, который лучше всего держит форму. Другие материалы оказываются не столь подходящими и требуют дополнительной обработки намного чаще. Необгораемые жала и вовсе нельзя затачивать, так как они попросту будут испорчены.

Необходимость обтачивания чаще всего касается самостоятельно изготовленного из медной проволоки жала. Подобные манипуляции могут потребоваться также, если заводская форма не подходит для дальнейшего использования. Третьей причиной являются загрязнение и затупление жала в результате различных работ.

Заточка жала паяльника

Инструменты для заточки жала паяльника

Разбираясь, как заточить жало паяльника, начните с инструментов, которые пригодятся для этой задачи. Среди основных:

  • напильник;
  • наждачная бумага;
  • уголек или карандаш.

Напильники для заточки

Когда люди не знают, как правильно заточить жало паяльника, они часто думают, что это сложный процесс. На самом деле это не так, ведь основная трудность заключается не в наличии специальных инструментов или применении особых технологий, а в точности ручной работы. Минимального набора инструментов для этого достаточно.

Некоторые используют точильные станки и схожее оборудование для обточки, выбирая подходящий инструмент, в зависимости от того, каким должно быть жало паяльника. Все это лишь повышает точность и скорость обработки, тогда как сам принцип остается прежним.

Типы возможных форм жала

Перед тем как заточить жало паяльника для пайки, необходимо разобраться, для какого именно процесса спаивания будет применяться инструмент, и какая форма для этого окажется подходящей. К примеру, варианты, как заточить паяльник для пайки микросхем и проводов, могут сильно отличаться. На рынке встречаются различные готовые модели, но если приходится делать все самому, нужно планировать выбор заранее.

К основным формам относятся:

  • Игла. Сложный в обработке вариант, но очень распространенный в использовании. Особенно часто он встречается в комплекте жал для паяльных станций. Его применяют для выпаивания небольших деталей из микросхем. У него небольшая теплоотдача, но для своих целей данная форма жала незаменима.
  • Односторонний срез. Жало, на котором присутствует скос, является универсальной разновидностью, именно на него падает выбор большинства. Его относительно легко обточить, здесь не нужны особые умения. Используется оно для пайки радиодеталей и проводов. Жала с большим диаметром подходят для массивных компонентов.
  • Клин. Данная разновидность представляет собой вариант с двусторонним срезом. По своему принципу работы она мало чем отличается от одностороннего среза, но это по большей части касается личных предпочтений. Чаще всего такие наконечники обладают большим диаметром. Сложностей с тем, как правильно заточить жало паяльника под конус, не возникает.
  • Ножевидное. Это не самое удобное в использовании жало. Оно обладает достаточно специфической сферой применения. Пригодится для очищения поверхностей контактов. Для создания данного типа наконечник нужно сделать в виде лезвия ножа.
  • П-образной формы. Разновидность используется для SMD-компонентов. Специфическая форма позволяет нагревать сразу два контакта, благодаря чему пайка сильно упрощается. Однако необходимо угадать с соответствием жала и размеров деталей, задействованных в работе.
  • Тоннель. Применяется преимущественно для мощных моделей, от 100 Вт и больше. Также его используют в паяльных станциях. Самостоятельно изготовить такую форму достаточно сложно. Ее применяют для больших теплоемких процессов, таких как пайка меди и прочее.

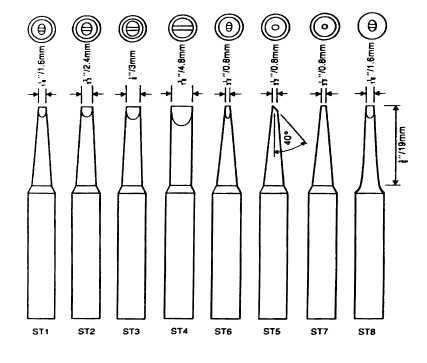

Типы жал паяльника

Процесс заточки жала паяльника

Формы для различных операций могут сильно отличаться, но сам принцип процесса, как заточить жало паяльника для пайки микросхем или выпаивания, остается неизменным. В первую очередь берется обыкновенный паяльник, если требуется сложная форма, то их может быть несколько. Сначала стачивается все вручную на грубом предварительном этапе, используя крупнозернистую поверхность инструмента. Для более детальной проработки и придания гладкой поверхности следует дополнительно обработать все мелкозернистым паяльником.

В качестве альтернативы используется точильный станок. На нем все пройдет быстрее, но тут нужно обеспечить надежную фиксацию для жала, так как есть риск, что оно выскочит при контакте со станком.

На дальнейшем этапе поверхность обрабатывается наждачной бумагой. Она не должна быть идеально ровной, так как тогда могут возникнуть проблемы с лужением. Главное, чтобы не было серьезных деформированных мест, которые бы бросались в глаза и мешали дальнейшей работе.

На последнем этапе поверхность стоит обработать углем или карандашом. Это противодействует выгоранию, так как она будет защищена дополнительным слоем.



Заключение

Есть много форм для жала паяльников, но принцип операций, как заточить паяльник для пайки мелких деталей и крупных компонентов, будет очень схожим. Главное – выбрать подходящую форму и потренироваться с обточкой, что поможет в дальнейшем делать все намного проще и быстрее.

svarkaipayka.ru

Как залудить жало паяльника, чтобы он паял правильно?

Многие отечественные паяльники производятся с медным жалом. Например, паяльники типа ЭПСН. Медное жало необходимо обработать соответствующим образом, прежде чем можно будет этим паяльником работать. Жалу нужно придать удобную для пайки форму.

Некоторые обрабатывают его простым напильником, а особенно творческие личности предпочитают отковывать его. В результате жало паяльника становится более долговечным и гораздо меньше происходит его растворение в припое в процессе пайки. Но все рано или поздно задаются вопросом о том, как залудить паяльник с медным жалом.

Особенности паяльников

Лучше всего покупать паяльники, у которых жало крепится при помощи специального винта. Такое жало всегда можно легко вынуть и обработать его снова. Конечно, если оно прикипит в процессе использования, то этот процесс станет не таким уж легким. Поэтому, пользуясь паяльниками со съемными жалами, необходимо время от времени вынимать их и очищать место крепления, чтобы оно не прикипало.

После того как жалу придана нужная форма, его необходимо залудить. Под фразой "как залудить жало паяльника" следует понимать, что придется покрыть рабочую область жала тонким слоем припоя. Сделать это не слишком сложно. Достаточно включить паяльник в сеть, дождаться, пока он нагреется до температуры, при которой начнет плавиться канифоль, а затем обмакнуть в нее жало.

После того как паяльник будет разогрет до своей рабочей температуры, нужно ту его часть, которой производится пайка, со всех сторон покрыть припоем. Лучше для этого брать маленькие кусочки или припой, выполненый в виде проволоки. Большой кусок припоя паяльник с мощностью 25 Ватт не сможет расплавить.

Форма жала паяльника

Форма жала может быть разной. Выбор зависит от привычек того, кто пользуется паяльником, и, конечно, от вида производимых с его помощью работ. Некоторым больше нравится жало паяльника в форме конуса, другим - обрезанное под 45 градусов.

Дело в том, что остро заточенным жалом паяльника можно будет паять даже транзисторы, скрытые в корпусах SOT-23, детали SMD или конденсаторы с резисторами размером 1206. Для выпаивания таких деталей из плат в больших количествах обычно применяют строительный или паяльный фен. При его отсутствии пригодится обычный паяльник с мощностью около 25 Ватт, у которого жало обработано в виде буквы П. Необходимо помнить о том, что делается это до того, как залудить жало паяльника.

Делается это для того, чтобы не перегревать выводы детали, что происходит при выпаивании паяльником с обычным жалом. А при помощи такого П-образного жала выводы выпаиваются сразу вместе, и деталь легко высвобождается из места пайки.

Лучше при выполнении работ по массовой выпайке радиодеталей использовать паяльник мощней, применяя при этом регулятор мощности. Его не так сложно изготовить самостоятельно. В таком случае подойдет паяльник с мощностью до 65 Ватт.

Довольно часты случаи, когда во время пайки вдруг начинает дымить канифоль. Это означает, что паяльник перегрет. Приходится выключать его из сети и ждать, пока он остынет. В то же время, если паяльник остывает ниже нормы, он начинает плохо паять. Используя регулятор мощности, таких проблем удается с легкостью избежать, и работать становится намного проще, а из необходимых предварительных работ не останется ничего, кроме как залудить жало паяльника.

Заточка паяльника

  • Заточка жала паяльника производится напильником под углом 30-40 градусов.
  • Край оставляют шириной 1 мм и слегка тупым.
  • На новом паяльнике нужно только обработать мелкой наждачкой жало, чтобы удалить патину. Патина - это окись меди зеленоватого цвета.
  • Если магазинная заточка не устраивает, то нужно вынуть жало и самостоятельно отковать его, придав форму вогнутой лопатки. У этого метода есть и еще один плюс - металл станет менее подвержен коррозии.
  • Чтобы придать жалу законченный вид, остается обработать его напильником с мелкой насечкой.

Залудить жало - означает покрыть его тонким слоем припоя. Для этого необходимо:

  • Включить паяльник и дождаться, пока медный стержень станет красновато-оранжевого оттенка. Дольше ждать не стоит, поскольку стержень может обгореть.
  • Погрузить все жало в канифоль и расплавить небольшой кусок припоя.
  • Покрыть припоем всю поверхность жала. Оно покроется лучше, если предварительно потереть его о деревянную поверхность.

Как залудить необгораемое жало?

В продаже можно встретить паяльники, у которых рабочая часть покрыта специальным необгораемым составом. Этот слой очень тонкий и зачищать его, как в случае с обычным паяльником, ни в коем случае нельзя. Возникает вопрос: "Как залудить жало паяльника, если его нельзя зачищать обычным способом?" Необходимо использовать специальную губку. Подойдет и та, которой хозяйки обычно моют посуду, или кусок ткани, предварительно намоченный в воде. Пользуясь такими паяльниками, следует помнить, что любые механические воздействия существенно сокращают срок их службы.

Чтобы облудить жало такого паяльника, нужно в расплавленную канифоль опустить кусок припоя, потереть жалом по влажной ткани, удалив с него окислы, а затем поводить разогретым паяльником по припою. После лужения остается протереть тряпкой жало, и паяльник готов к работе.

При работе с любым типом паяльников следует стараться не перегревать их выше 300 градусов С, иначе придется снова заниматься лужением жала. И конечно, любой, кто пользуется паяльником, должен знать, как правильно залудить жало паяльника.

fb.ru

Как правильно залудить жало паяльника в домашних условиях

Окисление является одной из главных проблем при пайке, так как это существенно ухудшает соединение металлических деталей и не дает нормально взяться припою. Жало паяльника часто страдает от подобных проблем, поэтому каждому, кто занимается пайкой, нужно знать как залудить жало паяльника, чтобы оно не испортилось и далее работало в нормальных условиях. Если на нем будет окислительная пленка, которая появляется при контакте частиц металла с кислородом, то сложноспаиваемые материалы невозможно будет соединить. С простыми операциями также возникают проблемы по этой же причине.

Если не знать как облудить жало паяльника, то работа, скорее всего, не увенчается успехом. Какие бы техники не применялись, при отсутствии основ добиться нужного результата не удастся. Заниматься данным процессом требуется как перед началом работ, так и при наличии перерывов во время них.

Как правильно залудить жало?

Особенности жала паяльника

Жало – это основная рабочая часть инструмента, которая контактирует со всеми деталями, припоем, заготовками и прочим. Она разогревается сама, а также плавит при нужной температуре все расходные материалы. Несмотря на то, что данная часть делается из прочных металлов, которые обладают высокой температурой плавления и хорошим сопротивлением химическому воздействию, нужно знать как правильно залудить жало паяльника, так как поверх него начинает образовываться окислительная пленка. Ее не видно без специальных приспособлений, но эффект от присутствия этой пленки становится заметен, так как расплавленный припой не остается на жале, а просто растекается по нему и спадает вниз. Невозможно взять нужное количество материала и аккуратно поместить его на требуемое место. Подготовка жала необходима не только для старых, бывавших в работе устройств. Нужно знать как облудить новый паяльник, так как на нем тоже может образоваться данная окись.

Размер жала и его форма влияют на то, какую именно модель нужно подобрать для определенных операций. Чем толще жало, тем больше мощность паяльника и тем большей температуры он достигает при нагреве. Форма наконечника сказывается на удобстве выполнения определенных операций.

«Важно!

За жалом нужно ухаживать, чтобы оно прожило как можно дольше, так как при выходе его из строя паяльник окажется бесполезным. Для  этого нужно постоянно очищать его от остатков припоя по окончании работы.»

Заточка

Помимо лужения паяльника нужно еще знать, как заточить жало паяльника. Ведь только после правильной заточки уже можно работать. Это относится преимущественно к новым моделям, но если от многократного использование жало обросло старыми остатками припоя, то здесь также нужно провести данную операцию.

Заточка жала нового паяльника

Заточка предполагает создание нужной формы наконечника. Стандартным вариантом является заточка под углом в 30-40 градусов с каждой стороны. В итоге должна получиться клинообразная форма. Желательно, чтобы острая часть жала обладала толщиной около 1 мм.

Если нужно паять мелкие детали, то наконечник должен принять форму конуса. При необходимости выпаивания SMD резисторов нужно сделать пропил к краю, что поможет осуществлять данную процедуру одним движением. Все заточки можно произвести обыкновенным напильников с мелкозернистым рельефом.

Как залудить жало паяльника деревянным бруском?

Существует несколько вариантов как залудить паяльник с медным жалом. Одним из них является использование деревянного бруска. Лучше всего для этой операции подходит дерево хвойных пород. С одной стороны оно обеспечивает необходимую шероховатость волокон, так как при мягкой структуре древесины таких пород шероховатость заметно повышается, в сравнение с более твердыми видами. С другой стороны в них содержится природная канифоль, что также является плюсом.

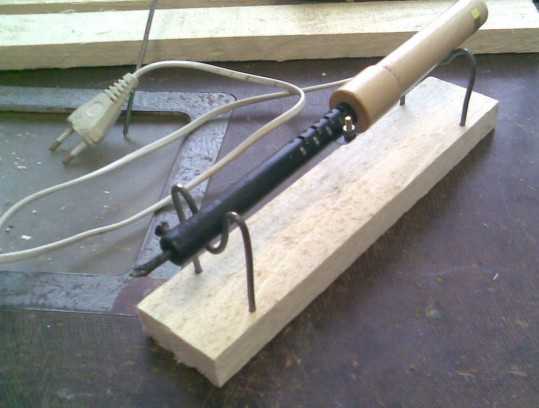

Лужение жала паяльника деревянным бруском

Рассматривая как правильно облудить жало паяльника, нужно учесть, что для этой процедуры необходимо еще иметь легкоплавкий припой и флюс. Сначала флюс расплавляется и сразу же выливается на древесину, после этого нужно приложить припой, пока не остыла температура и он также смог расплавиться. При появлении на жале окалины ее можно зачищать и залуживать одновременно при помощи полученного бруска древесины со слоем расплавленного флюса и припоя. Такого инструмента должно хватить на долгое время, пока не сотрется наплавленный слой.

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

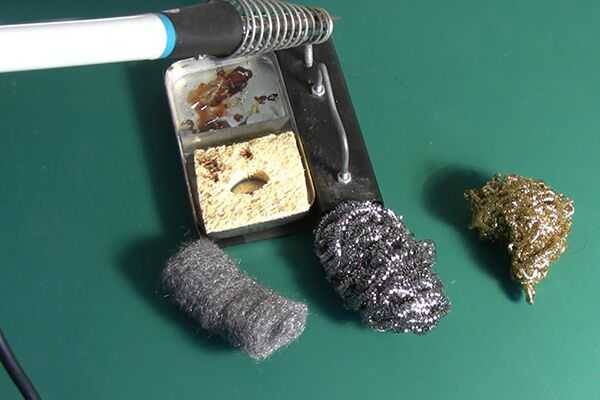

Использование металлической губки для лужения жала

«Обратите внимание!

Это действительно надежный и быстрый способ лужения.»

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

  • Медное;
  • Никелевое;
  • Керамическое.

«Важно!

Не стоит сильно аккуратно нажимать губку при лужении, так как такими действиями очень сложно испортить паяльник, а оставить непроработанные участки вполне возможно, так что лучше сделать обработку с усилием.»

Как залудить жало в канифоли?

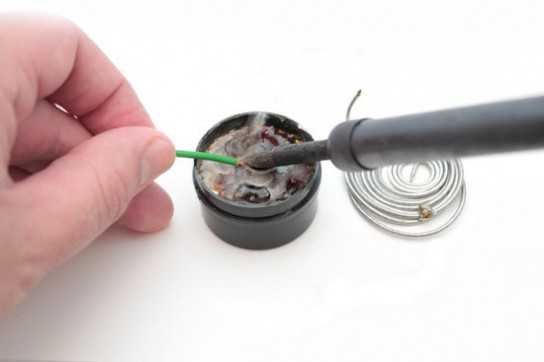

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.



Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

  • Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
  • Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
  • Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
  • Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

svarkaipayka.ru

Как облудить жало паяльника


Как правильно залудить жало паяльника

Нельзя в домашнем хозяйстве обойтись без паяльника. Он необходим и при ремонте бытовой техники, и при починке радиоаппаратуры, да и во многих других случаях приходит паяльник на выручку любому домашнему мастеру. Перед применением паяльник следует подготовить (залудить) специальным образом, чтобы пайка получалась качественной и долговечной.

Перед тем как начинать паять следует подготовить к работе новый паяльник, а точнее, под определенную форму заточить жало и покрыть сверху тонким слоем припоя. Необходимо заточить жало напильником под углом в 30-40 градусов, так, чтобы в результате получился клин. Следует затупить острый край жала, чтобы в результате у нас был плоский край в один миллиметр примерно шириной, у новых паяльников уже заточено жало клином, но покрыто он слоем патины – зеленоватым окислом кислорода и меди. Необходимо убирать этот окисел мелкозернистой шкуркой или напильником по металлу. Кроме клиновидной «классической» формы  можно придать жалу и другую форму, все здесь будет зависеть от того, что вы паять будете. Можно для пайки мелких деталей, к примеру, можно его форму сделать наподобие вытянутого конуса с шириной края при этом в 2-3 миллиметра. Или же в краю сделать пропил, чтобы одним касанием можно было выпаивать SMD-резисторы. Сразу после того, как жало заточили, необходимо его установить в сам паяльник и залудить. Если этого не сделано, то окислится на воздухе медная поверхность жала и заново придется заточить его!

Как залудить жало паяльника?

Затем нам необходимо залудить жало паяльника, то есть покрыть ее тонким слоем припоя. Включают для этого в сеть электрический паяльник и ждут, когда до определенной температуры прогреется стержень. Когда прогреется жало, станет заметно это по красноватому оттенку, станет медь оранжево-красноватого цвета. Не стоит затягивать прогрев, иначе обгорит жало. Как только чуть красноватый оттенок приобретет жало, его прислоняют к смоле или к кусковой канифоли.

Будет при этом обильное выделение дыма. Покрывают расплавленной канифолью все жало. Далее небольшой кусочек припоя расплавляют, добиваясь равномерного покрытия припоем жала. Можно о деревянную дощечку потереть жало, так лучше по поверхности медного жала растечется припой. Ровным слоем припоя должно быть покрыто медное жало. Если остались на поверхности припоем непокрытые участки, то лучше будет повторить процесс. Вот так осуществляется подготовка к работе паяльника. Процесс надо по мере необходимости повторять, но совсем не обязательно делать это часто. Старались все достаточно подробно, так что у вас должно получиться.

Уход за паяльником

Паяльник, как и любой другой инструмент, нуждается в уходе. Жало у паяльника время от времени выгорает, появляются на нем неровности и рытвины. Выгорание устраняется затачиванием жала и его лужением. Также необходимо внимание обратить на то, что стержень при длительном использовании покрывается окалиной, что препятствует быстрому прогреву жала.

Почему выгорает жало паяльника? Дело заключается в том, что медь при нагреве частично в припое растворяется, а сам край жала подвергается пусть и небольшому, но все-таки механическому воздействию. Также необходимо отметить, что когда не используется паяльник, сильно жало разогревается и способствует это окислению меди. Поэтому рекомендуют при холостом простое или выключить паяльник или уменьшить температуру жала. У обыкновенного электрического паяльника нет температурной регулировки, поэтому лучше выключить его при простое.

Окалину удаляют следующим образом. Пассатижами из паяльника вытаскивают медный стержень. Со стержня убирают окалину при помощи мелкозернистой шкурки. Можно небольшим слоем графита покрыть стержень, потерев его о грифель обыкновенного карандаша. Это в будущем предотвратит быстрое образование окалины. По нагревательному элементу паяльника легким постукиванием добиться извлечения и нагревательного элемента окалины, где установлен был медный стержень. На прежнее место устанавливают медный стержень.

Время от времени следует проверять состояние изоляции вашего электрического паяльника. Замеряют для этого сопротивление между жалом паяльника и сетевой вилкой. На омметре необходимо установить мегаомный предел измерения (1-10 Мом). Следует помнить, что нельзя руками касаться при замере сопротивления металлических шурупов мультиметра. Иначе, покажет прибор общее сопротивление замеряемой цепи и вашего тела. Должен показать прибор бесконечно большое сопротивление. Это свидетельством будет добротной изоляции между электрической сетью и жалом паяльника.

Лужение

Лужение – это процесс покрытия тонким слоем припоя поверхности припоя – может быть как самостоятельной, конечной операцией, так и подготовительным и промежуточным этапом пайки. Когда это подготовительный этап, в большинстве случаев успешное лужение детали означает, что самая трудоемкая часть паяльной работы (соединение с металлом припоя) выполнена, припаять друг к другу облаженные детали, как правило, не составляет особого труда.

Лужение кончиков электрических проводов является одной из самых частых процедур. Ее производят перед припайкой к контактам проводов, между собой спаиванием или для того чтобы обеспечить более лучший контакт с клеммами при подсоединении при помощи болтов. Из многожильного облуженного провода сделать удобно колечко, которое обеспечивает удобство при креплении к клемме, а также отличный контакт. Провода могут быть алюминиевыми и медными, одножильными и многожильными, лаком покрытыми или нет, новыми и чистыми или старыми закисленными. В зависимости от данных особенностей их обслуживание и различается.

Проще всего будет лудить медный одножильный провод. Если новый он, то окислами не покрыт и даже без зачистки лудится, нужно просто флюс нанести на поверхность провода, нанести припой на прогретый паяльник и по проводу проводить паяльником, пи этом слегка поворачивая провод. Лужение, как правило, осуществляется без проблем. Если же не хочет лудиться проводник – из-за наличия лака (эмали), то вам поможет обыкновенный аспирин. Знание о том, как паяльником паять при помощи таблетки аспирина (ацетилсалициловая кислота) может оказаться в некоторых случаях очень полезным. Необходимо ее положить на дощечку, к ней прижать проводник и паяльником прогреть его в течение нескольких секунд. При этом плавиться начинает таблетка, и разрушает лат образующаяся кислота. Провод после этого легко лудиться.

Если аспирина нет, то с поверхности проводника убрать мешающий лужению лак также помогает и хлорвиниловая изоляция от электропроводов, которая выделяет при нагревании вещества, разрушающие лаковое покрытие. Необходимо к кусочку изоляции прижать паяльником проводок и протащить несколько раз его между паяльником и изоляцией. После чего в обычном порядке облудить провод. При зачистке от лака с помощью ножа и наждачной бумаги нередки надрезы и обрывы тонких жил провода. При зачистке с помощью обжига, провод потерять может прочность, и сломаться легко. Следует также учитывать, что расплавленный аспирин и поливинилхлорид в воздух выделяют для здоровья человека вредные вещества. Еще, для проводов покрытых лаком (эмалью) можно будет купить специальный флюс, который удаляет лак.

Новый медный многожильн

i-perf.ru

Как правильно залудить жало паяльника

Нельзя в домашнем хозяйстве обойтись без паяльника. Он необходим и при ремонте бытовой техники, и при починке радиоаппаратуры, да и во многих других случаях приходит паяльник на выручку любому домашнему мастеру. Перед применением паяльник следует подготовить (залудить) специальным образом, чтобы пайка получалась качественной и долговечной.

Заточка жала паяльника

Перед тем как начинать паять следует подготовить к работе новый паяльник, а точнее, под определенную форму заточить жало и покрыть сверху тонким слоем припоя. Необходимо заточить жало напильником под углом в 30-40 градусов, так, чтобы в результате получился клин. Следует затупить острый край жала, чтобы в результате у нас был плоский край в один миллиметр примерно шириной, у новых паяльников уже заточено жало клином, но покрыто он слоем патины – зеленоватым окислом кислорода и меди. Необходимо убирать этот окисел мелкозернистой шкуркой или напильником по металлу. Кроме клиновидной «классической» формы  можно придать жалу и другую форму, все здесь будет зависеть от того, что вы паять будете. Можно для пайки мелких деталей, к примеру, можно его форму сделать наподобие вытянутого конуса с шириной края при этом в 2-3 миллиметра. Или же в краю сделать пропил, чтобы одним касанием можно было выпаивать SMD-резисторы. Сразу после того, как жало заточили, необходимо его установить в сам паяльник и залудить. Если этого не сделано, то окислится на воздухе медная поверхность жала и заново придется заточить его!

Как залудить жало паяльника?

Затем нам необходимо залудить жало паяльника, то есть покрыть ее тонким слоем припоя. Включают для этого в сеть электрический паяльник и ждут, когда до определенной температуры прогреется стержень. Когда прогреется жало, станет заметно это по красноватому оттенку, станет медь оранжево-красноватого цвета. Не стоит затягивать прогрев, иначе обгорит жало. Как только чуть красноватый оттенок приобретет жало, его прислоняют к смоле или к кусковой канифоли.

Будет при этом обильное выделение дыма. Покрывают расплавленной канифолью все жало. Далее небольшой кусочек припоя расплавляют, добиваясь равномерного покрытия припоем жала. Можно о деревянную дощечку потереть жало, так лучше по поверхности медного жала растечется припой. Ровным слоем припоя должно быть покрыто медное жало. Если остались на поверхности припоем непокрытые участки, то лучше будет повторить процесс. Вот так осуществляется подготовка к работе паяльника. Процесс надо по мере необходимости повторять, но совсем не обязательно делать это часто. Старались все достаточно подробно, так что у вас должно получиться.

Уход за паяльником

Паяльник, как и любой другой инструмент, нуждается в уходе. Жало у паяльника время от времени выгорает, появляются на нем неровности и рытвины. Выгорание устраняется затачиванием жала и его лужением. Также необходимо внимание обратить на то, что стержень при длительном использовании покрывается окалиной, что препятствует быстрому прогреву жала.

Почему выгорает жало паяльника? Дело заключается в том, что медь при нагреве частично в припое растворяется, а сам край жала подвергается пусть и небольшому, но все-таки механическому воздействию. Также необходимо отметить, что когда не используется паяльник, сильно жало разогревается и способствует это окислению меди. Поэтому рекомендуют при холостом простое или выключить паяльник или уменьшить температуру жала. У обыкновенного электрического паяльника нет температурной регулировки, поэтому лучше выключить его при простое.

Окалину удаляют следующим образом. Пассатижами из паяльника вытаскивают медный стержень. Со стержня убирают окалину при помощи мелкозернистой шкурки. Можно небольшим слоем графита покрыть стержень, потерев его о грифель обыкновенного карандаша. Это в будущем предотвратит быстрое образование окалины. По нагревательному элементу паяльника легким постукиванием добиться извлечения и нагревательного элемента окалины, где установлен был медный стержень. На прежнее место устанавливают медный стержень.

Время от времени следует проверять состояние изоляции вашего электрического паяльника. Замеряют для этого сопротивление между жалом паяльника и сетевой вилкой. На омметре необходимо установить мегаомный предел измерения (1-10 Мом). Следует помнить, что нельзя руками касаться при замере сопротивления металлических шурупов мультиметра. Иначе, покажет прибор общее сопротивление замеряемой цепи и вашего тела. Должен показать прибор бесконечно большое сопротивление. Это свидетельством будет добротной изоляции между электрической сетью и жалом паяльника.

Лужение

Лужение – это процесс покрытия тонким слоем припоя поверхности припоя – может быть как самостоятельной, конечной операцией, так и подготовительным и промежуточным этапом пайки. Когда это подготовительный этап, в большинстве случаев успешное лужение детали означает, что самая трудоемкая часть паяльной работы (соединение с металлом припоя) выполнена, припаять друг к другу облаженные детали, как правило, не составляет особого труда.

Лужение кончиков электрических проводов является одной из самых частых процедур. Ее производят перед припайкой к контактам проводов, между собой спаиванием или для того чтобы обеспечить более лучший контакт с клеммами при подсоединении при помощи болтов. Из многожильного облуженного провода сделать удобно колечко, которое обеспечивает удобство при креплении к клемме, а также отличный контакт. Провода могут быть алюминиевыми и медными, одножильными и многожильными, лаком покрытыми или нет, новыми и чистыми или старыми закисленными. В зависимости от данных особенностей их обслуживание и различается.

Проще всего будет лудить медный одножильный провод. Если новый он, то окислами не покрыт и даже без зачистки лудится, нужно просто флюс нанести на поверхность провода, нанести припой на прогретый паяльник и по проводу проводить паяльником, пи этом слегка поворачивая провод. Лужение, как правило, осуществляется без проблем. Если же не хочет лудиться проводник – из-за наличия лака (эмали), то вам поможет обыкновенный аспирин. Знание о том, как паяльником паять при помощи таблетки аспирина (ацетилсалициловая кислота) может оказаться в некоторых случаях очень полезным. Необходимо ее положить на дощечку, к ней прижать проводник и паяльником прогреть его в течение нескольких секунд. При этом плавиться начинает таблетка, и разрушает лат образующаяся кислота. Провод после этого легко лудиться.

Если аспирина нет, то с поверхности проводника убрать мешающий лужению лак также помогает и хлорвиниловая изоляция от электропроводов, которая выделяет при нагревании вещества, разрушающие лаковое покрытие. Необходимо к кусочку изоляции прижать паяльником проводок и протащить несколько раз его между паяльником и изоляцией. После чего в обычном порядке облудить провод. При зачистке от лака с помощью ножа и наждачной бумаги нередки надрезы и обрывы тонких жил провода. При зачистке с помощью обжига, провод потерять может прочность, и сломаться легко. Следует также учитывать, что расплавленный аспирин и поливинилхлорид в воздух выделяют для здоровья человека вредные вещества. Еще, для проводов покрытых лаком (эмалью) можно будет купить специальный флюс, который удаляет лак.

Новый медный многожильный провод также легко лудиться, как и одножильный. Состоит единственная особенность в том, чтобы его вращать в ту сторону, при которой скручиваться будут проводки, а не раскручиваться. Могут быть старые провода покрыты окислами, которые препятствуют лужению. Поможет с ними справиться та же таблетка аспирина. Необходимо проводник расплести, его положить на аспирин и паяльником прогреть несколько секунд, проводником двигая взад-вперед и исчезнет ваша проблема облужения. Потребуется для лужения алюминиевого провода специальный флюс – к примеру, тот, который и именуется так «флюс для пайки алюминия». Является универсальным данный флюс и также подходит для пайки металлов с химически стойкой окисной пленкой – в частности нержавеющей стали. Необходимо при его использовании только не забыть про то, что следует после очистить соединение от всех остатков флюса, чтобы избежать коррозии. Если образовался избыток прибоя на них при лужении проводов, то его можно убрать, расположив вертикально провод концом вниз и к его концу прижав нагретый паяльник. С провода на паяльник стечет лишний припой.

Лужение большой поверхности металла

Может потребоваться лужение поверхности металла для защиты его от коррозии или для последующей припайки другой детали к нему. Даже если совсем новы лист лудится, который выглядит внешне чистым, всегда могут на его поверхности находиться посторонние вещества – различные загрязнения, консервирующая смазка. Если же лудится лист, который покрыт ржавчиной, то он нуждается тем более в очистке. Поэтому всегда начинается лужение с тщательной очистки поверхности. Зачищается ржавчина металлической щеткой или наждачной шкуркой, масла и жиры убираются ацетоном, бензином или иным растворителем. Затем кисточкой или прочим инструментом, который соответствует флюсу, наносится на поверхность листа флюс (это может быть не обычный пастообразный флюс, а к примеру, раствор хлористого цинка или прочий активный флюс). Разогревается паяльник с относительно большей плоской поверхностью жала до нужной вам температуры и наносится припой на поверхность детали. Желательно при этом, чтобы мощность паяльника была примерно 100 Вт и выше. Затем прикладывают паяльник к припою на детали наибольшей плоскости и в таком положении держится. Зависит время нагрева детали от ее размеров, площади контакта и мощности паяльника. Свидетельствует о достижении необходимой температуры вскипание флюса, плавление припоя и его растекание по поверхности. Припой постепенно по поверхности распределяется. Поверхность металла после лужения очищается от всех остатков флюса мыльной водой, бензином, ацетоном, спиртом (в зависимости от химического состава флюса).

Если не растекается припой по поверхности металла, то может быть это из-за плохой очистки перед лужением поверхности, плохого прогрева металла (по причине того, что мощности паяльника не хватает, недостаточного времени прогрева металла, маленькой площади контакта), грязного наконечника паяльника. Еще может быть причиной неправильный выбор припоя или флюса.

Может осуществлять лужение путем нанесения с паяльника припоя и распределением его по поверхности «жалом», или подачей припоя непосредственно на саму площадку – плавится припой от прикосновения к разогретому металлу детали.

Пайка листового металла внахлест

В процессе ремонта кузовов автомобилей и всевозможных различных жестяных работ возникает в пайке листового металла внакладку необходимость. Ставить листовые детали друг на друга наложением можно двумя способами, - облудив их предварительно, или применяя паяльную пасту, которая содержит флюс и припой. Перекрывающиеся зоны деталей в первом случае после механической зачистки и обезжиривания лудят предварительно. Затем прикладывают части соединения друг к другу обезжиренными поверхностями, зажимными устройствами фиксируются и с разны сторон прогреваются при помощи паяльника до температуры плавления припоя. Свидетельством удачной пайки выступает вытекание из зазора расплавившегося припоя. После подготовки деталей при втором способе контактная зона одной из деталей покрывается специальной паяльной пастой. Затем в нужном положении фиксируют детали, зажимами стягивают и, как в самом первом случае, прогревают с двух сторон шов паяльником. При приобретении паяльной пасты, необходимо обращать свое внимание на ее предназначение, так как многие паяльные пасты предназначены для пайки электроники и активных флюсов не содержат, которые позволяют сталь паять.

vremya-sovetov.ru

Как залудить жало паяльника правильно

Как залудить паяльник с медным жалом

В большинстве жало паяльника делают из меди. Однако медь окисляется на воздухе. При высокой температуре процесс окисления значительно увеличивается. Плёнка окислов меди обладает плохой теплопроводностью, и припой плохо прилипает к окиси меди, что затрудняет процесс пайки.

Перед тем как залудить жало паяльника, нужно механическим способом снять окись меди. После снятия окиси меди тут же начинают процесс лужения жала паяльника, не дожидаясь окисления меди. Также, если у вас новый паяльник нужно заточить жало стержня под ваши нужды.

Форма жала паяльника может быть скошена с двух сторон до толщины торца в 1 мм. Медное жало может быть также сточено под 45° или другим углом, более удобным для ваших работ. Форму жала выпиливают буквой П, для удобного демонтажа SMD резисторов или конденсаторов. Иногда жало сгибают на 135°, всё зависит от вида работ и удобства при пайке.

Некоторые паяльники снабжаются коническим, несгораемым жалом. Такое жало предназначено для пайки мелких SMD компонентов.  Для пайки более крупных радиодеталей, пайки проводов и других элементов такая форма непригодна. Иногда жало покрывают слоем никеля.

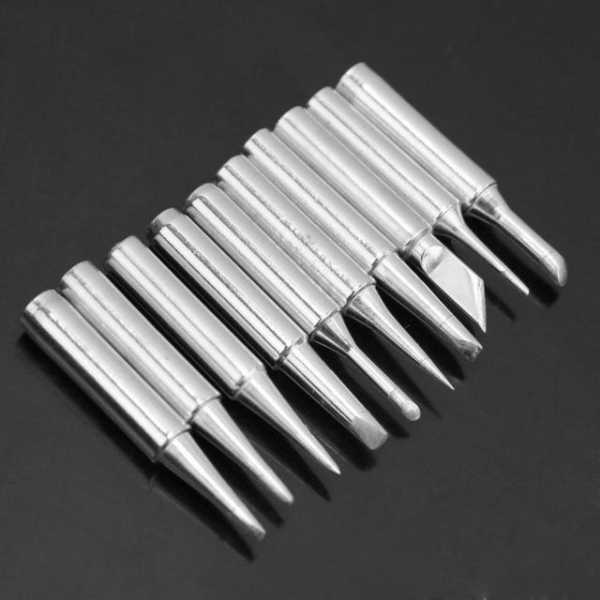

Различные формы жала паяльника

Никель меньше подвержен окислению чем медь, но обладает плохой прилипаемостью припоя (адгезия), то есть плохо удерживает припой. Поэтому при пайке таким жалом припой подносят руками к месту соединения элементов. Тонкое покрытие медного жала серебром также удлиняет срок его службы.

Серебро обладает хорошей адгезией, но стоимость паяльника с таким покрытием высока, и со временем серебро растворяется в припое и оголяет медь. В процессе пайки выгорает и окисляется не только жало паяльника, но и весь стержень прочно пригорает к паяльнику.

Снять пригоревший медный стержень проблематично, но необходимо, перед тем как залудить жало паяльника. Потому что окалина на стержне имеет низкую теплопроводность и понижает температуру паяльника. Повышая температуру такого паяльника регулятором температуры, процесс окисления меди значительно увеличивается.

Снимают пригоревший стержень медленным прокручиванием плоскогубцами. Сам паяльник крепят в тисках через деревяшки. Прокручивание стержня чередуют легким постукиванием, для снятия окалины. Такой процесс может занять достаточно много времени. Сильно пригоревший стержень можно смочить водой.

В район прилегания стержня к нагревателю, заливают воду из шприца 1 — 2 кубика (подбирается опытным путем) в разогретый, но выключенный паяльник. После впрыскивания воды стержень прокручивают пассатижами. Этот процесс повторяется несколько раз, пока не снимется стержень паяльника.

После такой процедуры важно проверить сопротивление изоляции паяльника. Сопротивление изоляции проверяют мультиметром в режиме Мом, которое должно соответствовать 1-10 Мом. Замеряют сопротивление изоляции между вилкой электрического шнура корпусом и жалом паяльника. Перед тем как залудить жало паяльника мелким напильником выбирают все неровности рабочей части жала.

Включают паяльник и ждут, пока он не нагреется. В процессе нагрева медного стержня уже появилась окись меди. Поэтому рабочую поверхность горячего жала шлифуют нулевкой, вытирают влажной чистой тряпкой и сразу окунают в канифоль с припоем на деревянной дощечке.

Движениями вперед — назад залуживают жало паяльника. Залуженная рабочая поверхность стержня должна быть ровно покрыта припоем. При неравномерном покрытии рабочей области припоем, процесс лужения повторяют.

Как правильно залудить жало нового паяльника

Если вы приобрели новый паяльник, с которого можно снять медный стержень без труда, неплохо сделать небольшую доработку, значительно увеличивающую срок его службы. Сама медь является мягким металлом, и ее структура способствует быстрому окислению.

Однако если отковать жало и весь медный стержень, то структура металла значительно уплотняется. Такой стержень будет меньше подвергаться окислению и выгоранию. При хорошей ковке срок службы медного стержня можно увеличить в 30 раз. Вы навсегда забудете о замене стержня паяльника.

Самодельный регулятор температуры паяльника

Ковку стержня ведут по всей его поверхности небольшим молоточком. Вначале ковки удары молоточком более сильные, а затем сила ударов снижается. В конце ковки, не сильными ударами сглаживают неровности до первоначального вида. Форму жала также делают ковкой, доводя ее почти до идеального вида.

Ровную рабочую поверхность доводят нулевкой. Вставляют кованый стержень в паяльник, разогревают его до рабочей температуры, опять же рабочую поверхность шлифуют нулевкой, вытирают влажной тряпкой и обслуживают в канифоли с припоем. Обычно температура паяльника не превышает 250° С.

При увеличении температуры, жало паяльника окисляется сильнее, и пайки получаются не качественными. Поэтому желательно иметь регулятор температуры жала паяльника, хотя бы простейший. На худой конец можно использовать диод Д226 (для паяльника 60 Вт).

Приспособление от перегрева паяльника на диоде

Диод подключается таким образом, чтобы вес паяльника, лежащего на держателе, через микропереключатель, отключал сеть и подключал ее через диод. Пониженное напряжение не перегреет паяльник при перерывах в работе. Несгораемое коническое жало залуживают как и обычное, но перед этим протирают его влажной тряпкой на разогретом паяльнике и облуживают остриё стержня. Несгораемое жало не терпит механических повреждений, поэтому с ним нужно обращаться бережно.

Тоже интересные статьи

electricavdome.ru
