Типы жал для паяльника – блог компании HAKKO
30 Марта 2020
Ещё несколько десятилетий назад жалу паяльника не уделялось много внимания. Оно было практически несменным. Менять его, конечно, приходилось, но только тогда, когда весь стержень прогорал, растворяясь в припое, чуть ли не до корпуса. Старое жало вытаскивали не без трудностей, на его место вставляли запасное, поставляемое в комплекте.
Но чаще жала из строя выходил нихромовый нагреватель. Паяльник при этом отдавали ремонтнику, который специализировался на подобных операциях. Заменить нагреватель самостоятельно мог только продвинутый пользователь.
Медное жало разной толщины (от 5 до 10 мм) имело лишь два варианта конструкции — прямое и изогнутое буквой «Г» для удобства работы. Производитель придавал жалу начальную заточку, но каждый владелец перетачивал их на свой манер. Медное жало быстро выгорало, образуя каверны на поверхностях, соприкасающихся с припоем. Его снова затачивали напильником — и так до последнего укорачивания, когда для работы оно уже не годилось.
Времена меняют и людей, и технику. Классические паяльники продаются и сейчас, но использовать их в радиомонтаже сложно и опасно. Сложно — из-за постоянных забот по заточке и очистке жала, замене нихромового нагревателя и изготовлению примитивной системы термостабилизации. Опасно — из-за отсутствия заземления (наводки напряжения на жале могут вывести из строя чувствительные радиокомпоненты) и дрейфа температуры. Единственное преимущество классического паяльника — низкая стоимость.
Виды наконечников
Основными типами жал для паяльников сегодня являются:

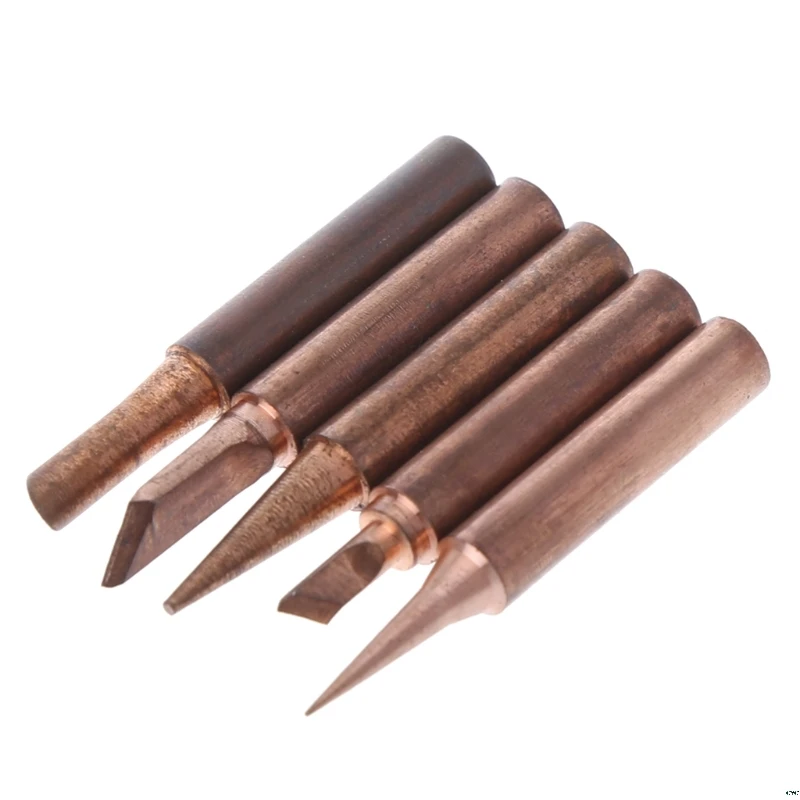

- медное стержневое, используемое в классическом варианте паяльника с нихромовым нагревателем;
- съёмное с никелевым покрытием, используемое в паяльниках с керамическим нагревателем;
- в виде короткозамкнутого медного витка, применяемое в импульсных паяльниках;
- специальное, с ферромагнитным слоем для индукционного паяльника.
В импульсном паяльнике вторичная короткозамкнутая обмотка ВЧ трансформатора представляет и жало этого паяльника (в одной, специально деформированной для увеличения сопротивления, точке).
Оно разогревается после включения кнопкой за несколько секунд. После отпускания кнопки жало остывает. Контроль температуры за столь незначительное время пайки — весьма трудная задача. Импульсный паяльник очень экономный, удобный в ремонте, но паять им печатные узлы невозможно.
В индукционном паяльнике жало сложной конструкции имеет ферромагнитный слой, который нагревается вихревыми токами и передаёт тепло непосредственно на паяльный конец. Система управления температурой в таком паяльнике состоит в том, что при достижении критической для установленного сердечника температуры (точки Кюри) магнитные свойства исчезают, нагрев прекращается. При остывании сердечника магнитные свойства восстанавливаются, нагрев включается. Недостаток такого паяльника состоит в его высокой цене.
Развитие микроэлектроники, появление новых, в том числе миниатюрных компонентов печатных плат предъявили особые требования к функциональным возможностям паяльников. Особо жёсткому нормированию подверглись температурные режимы пайки и концепции конструирования паяльников, без корректировки которых выход годных на операциях монтажа печатных узлов был невысок.
Кроме того, губительное воздействие неправильной пайки могло проявляться позднее, уже при эксплуатации печатной платы.
Ввиду того, что импульсные и индукционные паяльники обладают специфическими техниками пайки, их использование в промышленном производстве электроники весьма ограничено. Классические приборы с медным жалом остались предметом, который на аварийный случай в доме быть должен, но использоваться может раз в несколько лет.
Наибольшее распространение получили быстросъёмные жала, изготавливаемые под марками известных брендов. В их число входит японская компания HAKKO, специализирующаяся на производстве паяльников, паяльных станций, комплектующих для них, аксессуаров и расходных материалов.
Виды съёмных жал для паяльников
Съёмное жало представляют собой монолитный металлический цилиндр, имеющий на одном конце непосредственно жало для пайки, а на другом — цилиндрическую полость, в которую при установке жала в паяльник входит керамический нагреватель. За счёт того, что нагреватель разогревает жало изнутри, КПД паяльника намного выше, чем у аналога с нихромовой спиралью.
Последняя одинаково хорошо греет как стержень, находящийся внутри неё, так и корпус с воздухом, поэтому КПД паяльника с нихромовым нагревателем весьма низок.
Съёмное жало устанавливается просто — его надевают на нагреватель, сверху накрывают цилиндрическим держателем с завинчивающейся гайкой. Смена выполняется за несколько секунд, что удобно при выполнении разнородных операций.

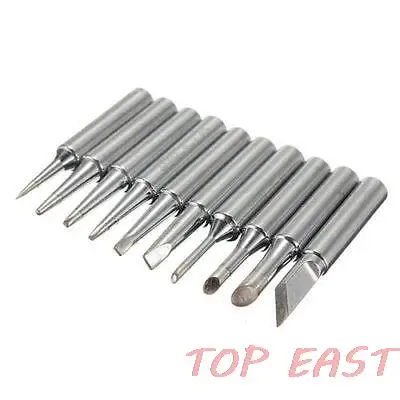

Существует довольно много видов жал, поскольку каждый производитель паяльников предлагает свой набор. Далее рассмотрим наиболее распространённые варианты.

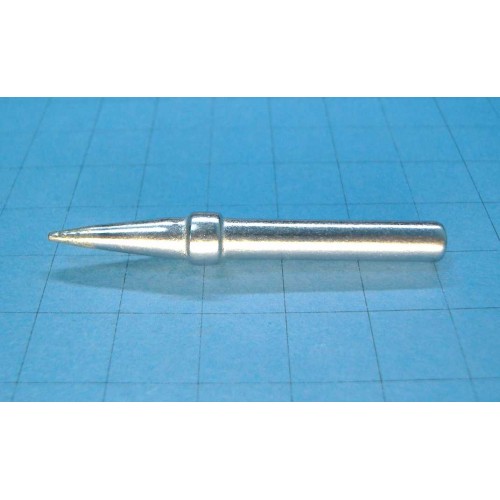

Жало «конус»
Оно считается универсальным, поэтому входит в базовые комплектации большинства приборов. Представляет собой в рабочей части конус длиной в несколько сантиметров с закруглённой полусферой на конце. Таким жалом действительно можно выполнять несколько различных операций пайки — если их немного и паяемые корпуса, ножки, шины не очень малы по сравнению с диаметром жала.
Недостаток этой детали состоит в том, что расплавленный припой не стремится к равномерному распределению по сферической и конической поверхностям.
Поэтому при пайке приходится крутить паяльник по оси, выбирая точку с достаточным количеством припоя. Это неудобно. Неудобно им также паять мелкие компоненты, соизмеримые с размером самого сферического наконечника.

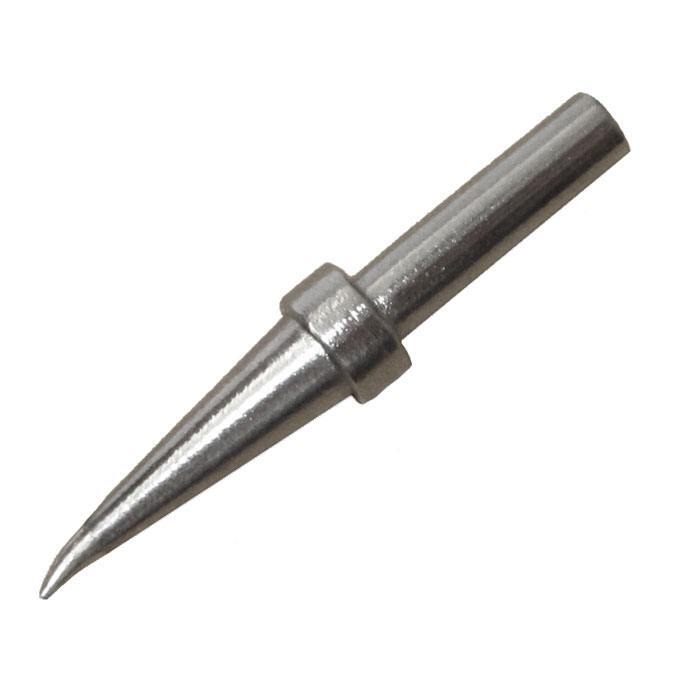

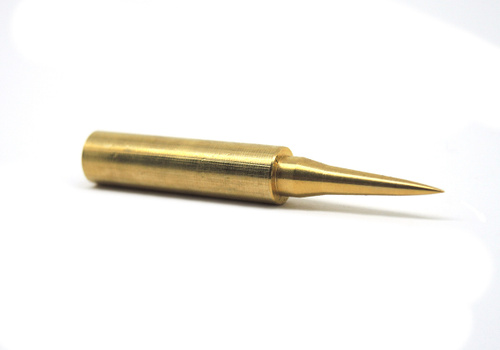

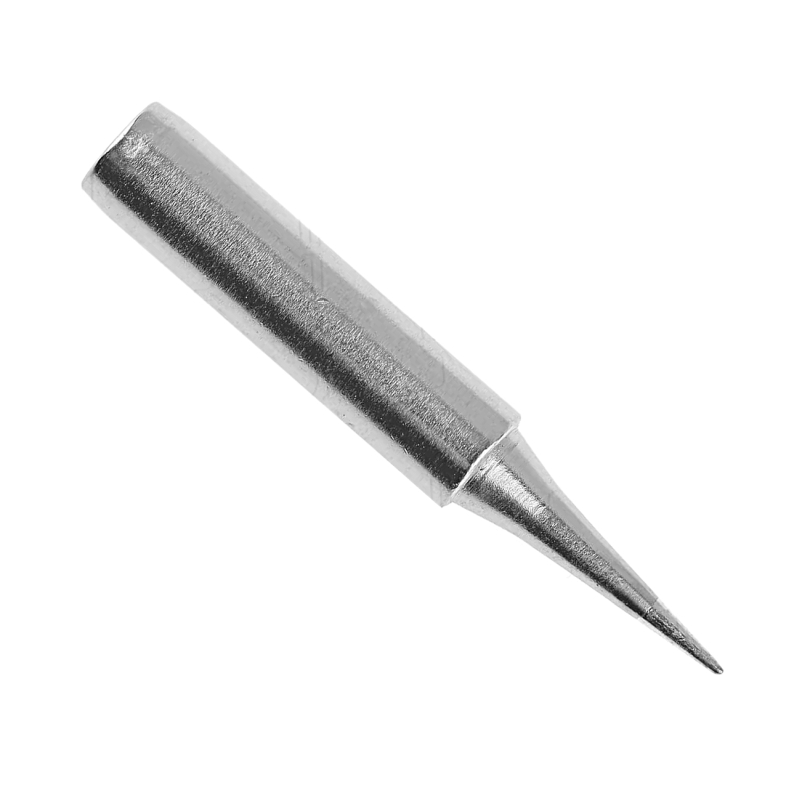

Жало «игла»
По форме жало напоминает «конус», только со значительно уменьшенными диаметрами как широкой, так и узкой частей конуса. Оно предназначено для самой мелкой пайки. Иногда такой вид жала оптимален для работы с очень плотным монтажом.
Минус — невысокая продуктивность. Из-за малой массы теплоёмкость такого жала невелика. Поэтому малейшее охлаждение наконечника в момент пайки приводит к столь резкому падению температуры, что он прилипает к детали. Требуется время, чтобы нагреватель отработал это падение. Жало «игла» применяется редко.
Жало «клин»
Второе название — «отвёртка». Его форма близка к «конусу», но на узкой части проточены две плоскости наподобие отвёрточных. Они сходятся на конце жала с образованием плоского шлица. Эти плоскости существенно изменяют распределение и удержание припоя.
На плоской площадке его сосредотачивается намного больше, чем на сферической или конусной, поэтому паяльник не нужно постоянно крутить и набирать им припой. Таким жалом удобно выполнять как пайку различных элементов, так и их демонтаж. Достаточно большая теплоёмкость позволяет производить сразу несколько паек в линии.

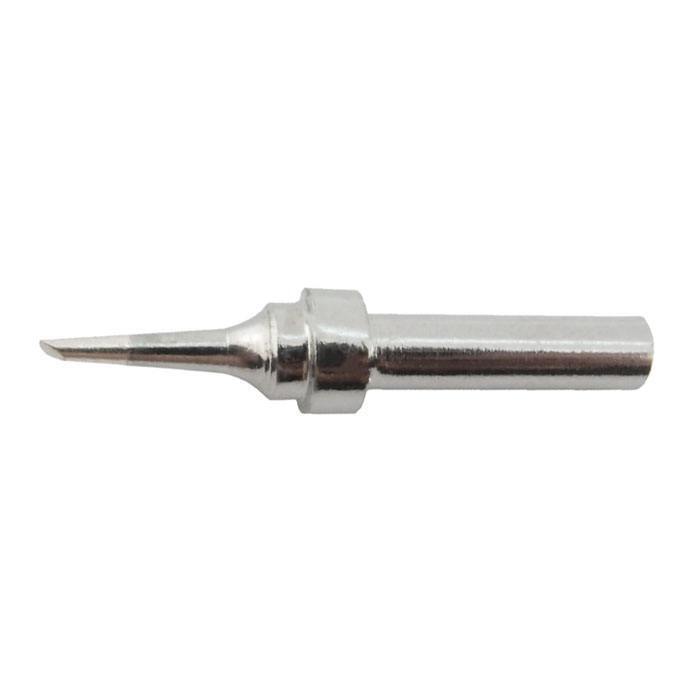

Жало «скос»
Форма — цилиндр или конус, как у «клина», но заточенная под углом 45º к оси плоскость — только одна. Такое жало обладает всеми возможностями «клина», но при этом ещё более удобно. Оно хорошо справляется с поверхностной пайкой микросхем и корпусов SMD, годится и для сквозного монтажа осевых компонентов. Нужно только правильно выбирать диаметр овала, тем более, что это жало выпускается в большом диапазоне размеров.
Жало «микроволна»
Это продвинутая версия жала «скос». Отличается от последнего наличием на овальной плоскости скоса углубления, в котором собирается запас припоя. При пайке плоских ножек микросхем такое жало не образует припойных перемычек — лишний припой остаётся в углублении.
Так же, как и жалом «скос», им можно при необходимости выполнять пайку осевых компонентов.
Жало «нож»
Форма этого жала напоминает сапожный нож в миниатюре. Оно обладает наибольшей из рассмотренных выше образцов теплоёмкостью. Большая площадь заточенных плоскостей позволят взять много припоя. Удобен при монтаже компонентов, требующих значительного его количества, например, при пайке осевых радиодеталей, конструктивных элементов, земляных площадок.
Результаты оценки описанных изделий можно свести в таблицу, которая позволит быстро оценить возможности каждого жала при выборе наиболее подходящего для конкретной задачи экземпляра. Хорошее выполнение задачи отмечается оценкой «да», плохое — «нет», посредственное – «поср.»
|
|
Задачи выполнения монтажа |
||||
|
|
Сквозной |
SMD компонентов без ножек |
SMD компонентов с небольшим количеством ножек |
SMD микросхем |
Снятие припоя с контактов SMD микросхем |
|
«Конус» |
да |
поср. |
поср. |
поср. |
нет |
|
«Игла» |
нет |
поср. |
да |
нет |
нет |
|
«Клин» |
поср. |
да |
да |
да |
поср. |
|
«Скос» |
поср. |
да |
да |
да |
да |
|
«Нож» |
да |
поср. |
поср. |
да |
да |
Паяльники со съёмными жалами — наиболее прогрессивный инструмент для выполнения качественного монтажа электронных компонентов. Разнообразие вариантов исполнения позволяет выбрать деталь для любого типа монтажных работ и эффективно её использовать.
Паяльные жала – Паяльные жала и насадки – Каталог оборудования
Туггл-Нав
Отдел продаж
[email protected]
Меню
Учётная запись
Настройки
Валюта
RUB
options",
"triggerTarget":"#switcher-currency-trigger-nav",
"closeOnMouseLeave": false,
"triggerClass":"active",
"parentClass":"active",
"buttons":null}}”>Тип сортировки
Позиция
Название
Цена
Сортируется по возрастанию.
Установить по убыванию
Вид Сетка Список
Позиции 1-15 из 352
Страница
Показать
15 30 Все
на странице
Тип сортировки Позиция Название Цена Сортируется по возрастанию. Установить по убыванию
Вид Сетка Список
Позиции 1-15 из 352
Страница
Показать
15 30 Все
на странице
Фильтр
Доступные параметры
Производитель
- Weller 352 позиция
Советы по паяльнику железа
43 Продукция
Бренд
- ECG
- ISO-TIP
- Express
- STAHL TOOLS
- Weller
.
.9002 До 9002. 9000.9000.9002 70002.9002 7002. 9000.9002 7002. 9000.9002. 9000.9002. 9000.9002. 9000.9002. 9000.9002.
custitem_showcase_headphones
custitem_showcase_tv_mounts_brackets
Набор паяльных наконечников Stahl Tools SSRT из 4 частей для STSSVT
Цена: $6,98
MSRP: $7.99
Bulk Pricing
| Quantity: Qty: 1-4 | $6.98/ea |
| Quantity: Qty: 5+ | $6.49/ea |
In Stock
Part# 374-102
Stahl Tools TSRT 4-Piece Soldering Tip Kit for TCSS
Your Price: $7.49
MSRP: $8.99
Bulk Pricing
| Quantity: Qty: 1-4 | $7.49/ea |
| Quantity: Qty: 5-11 | $6.98/ea |
| Quantity: Qty: 12+ | $6. 49/ea |
In Stock
Part# 374- 202
Weller ST7 1/32 “коническое паяльное наконечник – подходит для WLC100 WP25 WP35
Ваша цена: 5,98 долл. США
MSRP: $ 6,99
. Паяльное жало с отверткой /16″ для WES51
Ваша цена: 5,98 долл. США
Основные цены
на складе
Часть № 372-135
STAHL TOOLS SSOT 4-PACK 1,5 мм.
Основные цены
| Количество: QTY: 1-3 | $ 7,49/EA | |
| Количество: QTY: 4-11 | $ 6,98/EA | |
| 5050999.98/EA | ||
| 999999.98/EA | ||
| . | $ 6,49/EA | |
| Количество: QTY: 24+ | $ 5,98/EA |
В Сток
Часть# 374-101
STAHL SOULTION : 8,98 долл. США
Основные цены
| Количество: QTY: 1-4 | $ 8,98/EA |
| Количество: QTY: 5-11 | $ 7,98/EA |
| 6,98 $/шт. | |
| Количество: QTY: 50+ | $ 5,98/EA |
49В запасе
Часть № 374-401
СТАХЛ.
MSRP: $7.99
Bulk Pricing
| Quantity: Qty: 1-4 | $3.98/ea |
| Quantity: Qty: 5-11 | $3.49/ea |
| Quantity: Qty: 12-49 | $3.29/ea |
| Quantity: Qty: 50+ | $2.98/ea |
In Stock
Part# 374-403
Weller 7235 Soldering Gun Наконечник 2 шт.
Ваша цена: 5,49 долл. США
Основные цены
| Количество: QTY: 1-3 | $ 5,49/EA |
| . Кол-во: 6+ | $4.98/ea |
In Stock
Part# 372-032
Weller ETS 1/64″ Long Conical Soldering Tip for WES51
Your Price: $4.
89
MSRP: $4.99
Bulk Цены
В наличии
Часть № 372-142
Weller ETP 1/32 “Конический паяльный совет для WES51
Ваша цена: $ 5,98
Ссыпная цена
в запасе
# 372-1388888923
. СПАСИЯ
# 372-13888888888888888888888888888888888888888888888888888888888888888888888888888888888
в запасе
# 372-1388 88888923
. для некоторых моделей паяльников мощностью 30 Вт 3 шт.
Ваша цена: 1,98 долл. США
MSRP: $ 1,99
Основные цены
| . EA | |
| Количество: QTY: 10+ | $ 1,59/EA |
В запасе
Часть# 370-013
ECG JT-103 DESLERINGERENGIN Цена: $9,69
MSRP: $ 12,99
Огромные цены
| Количество: QTY: 1-3 | $ 9,69/EA | ||||||||
| . Запас Часть № 372-230 Weller ST8 1/16 “Узкая паяльная отвертка-подходит для WLC100 WP25 WP35 Ваша цена: $ 4,59 Ссыпная цена в запасе # 372-1288923 в запасе # 3728-1288923 . Ваша цена: $5.98 Оптовые цены В наличии Деталь № 372-124 ECG JT-101 Сменное паяльное жало для J-025 2 шт. Ваша цена: 3,49 долл. США MSRP: $ 4,99 Основные цены
В наличии Деталь № 372-226 Iso-Tip 7545 Fine Tip For Cordless Irons Your Price: $8.98 MSRP: $9.99 Bulk Pricing
В Склинах Часть № 370-222 СОВЕТ ДЛЯ DELUXE 30 WATT SOLDERINGRE Ваша цена: $ 3,49 777 MSRP: Ваша цена: $ 3,49 777 MSR. Bulk Pricing
In Stock Part # 370-322 Weller Eto 1/32 “Длинная коническая паяльная кончика для WES51 Ваша цена: $ 6,49 MSRP: $ 6,99 Цены на объем в фондо Паяльное жало с длинной отверткой 1/32 дюйма для WES51 Your Price: $4.59 MSRP: $4.99 Bulk Pricing In Stock Part# 372-137 Weller PTP7 1/32″ Conical Soldering Tip for WCTPT 700F Your Price: $4.29 Основная цена в складе Часть № 372-131 ECG JT-104 Запасной пистолет для J-100 Ваша цена: $ 6,49 MSRP: $ 8,99 BULK PROCE: $ 8,99 BU0047 | |||||||||
| Количество: QTY: 1-3 | $ 6,49/EA | ||||||||
| Количество: QTY: 4+ | $ 5,93/EA |
Паяльное жало с отверткой 3/16 дюйма — подходит для WLC100 WP25 WP35
9 в складе
# 372-232-23277777777777777237277773727277777773-2372-272-2372777 2923777777777772777.
9002-232-2327779 2923777777777777777.
. Паяльное жало с длинной отверткой /8″ для WCTPT 700F
Ваша цена: $4.29
Оптовая цена
В наличии
Деталь № 372-126
Weller PTO7 1/32″ 2 003 09 7 Цена для WFCPT : 3,98 $
MSRP: $3,99
Оптовые цены
В наличии
Деталь № 372-129
Сменное паяльное жало ECG JT-102 для J-060 2 шт.
Ваша цена: 6,29 долл. США
MSRP: $ 8,99
Основные цены
| . |
В наличии
Деталь № 372-228
Как увеличить срок службы жала паяльника
- 10 месяцев назад
- Крис Стубер
- Общие часто задаваемые вопросы
Срок службы паяльного жала — это мера того, как долго жало будет продолжать выполнять качественные паяные соединения без снижения производительности оператора.
В процессе пайки жало паяльника претерпевает физические изменения, которые являются нормальной частью процесса. Эти изменения со временем влияют на способность жала паяльника выполнять качественные паяные соединения и могут снизить производительность оператора. Ключом к максимальному увеличению срока службы жала паяльника является понимание этих изменений и способов их минимизации.
Чтобы понять, какие изменения претерпевает паяльное жало в процессе пайки, важно иметь общее представление о конструкции паяльного жала.
Большинство жал для паяльника имеют медный (Cu) сердечник, который передает тепловую энергию от нагревательного элемента к припаиваемому объекту. Этот сердечник защищен железным (Fe) покрытием, которое предотвращает коррозию сердечника от различных компонентов припоя и флюса, используемых в процессе пайки. Железо используется из-за его способности проводить тепло и его химической совместимости с компонентами припоя, что позволяет припою течь от наконечника к месту пайки.
На наконечник, исключая его рабочую поверхность, нанесено дополнительное покрытие из хрома (Cr), которое защищает железное покрытие от коррозии.
Есть две части конструкции этого жала, которые имеют решающее значение для срока службы жала паяльника:
- Медный сердечник
- Железное покрытие
Следующие две части жала паяльника напрямую зависят от следующих параметров процесса пайки:
- Обслуживание жала
- Температура наконечника
- Припой
- Флюс
- Техника оператора
- Приложение для пайки/ремонта
Обслуживание наконечника
Обслуживание жала паяльника влияет на срок службы жала так же, как обслуживание любого другого инструмента, а отсутствие обслуживания значительно сокращает срок службы. Обслуживание жала паяльника состоит из регулярной очистки, осмотра и повторного лужения рабочей поверхности жала для защиты. Надлежащее техническое обслуживание наконечника, возможно, сегодня является самым большим фактором продления срока службы наконечника.
Жало паяльника необходимо регулярно очищать, удаляя с жала любой окисленный припой, остатки флюса и мусор. Это можно сделать влажной губкой или неабразивным чистящим средством для наконечников. Если используется губка, обязательно наносите на губку только дистиллированную воду. Если дистиллированная вода недоступна или слишком дорога, можно использовать деионизированную воду. Использование дистиллированной или деионизированной воды сводит к минимуму любое минеральное загрязнение поверхности наконечника. Также важно регулярно заменять губку, так как со временем она будет собирать мусор и другие загрязнения. Делаем аббревиатуру: небольшой план
Дополнительная информация:
Упаковка, напоминающая плоскую упаковку с выводами только с двух сторон.
“>это уменьшит вероятность повторного попадания загрязнений или мусора на наконечник при его очистке губкой.
Неабразивный очиститель наконечника является отличной альтернативой использованию влажной губки, поскольку он сводит к минимуму тепловой удар по наконечнику и не удаляет весь припой с конца наконечника, что помогает защитить покрытие наконечника от реакции с окружающим воздухом, что приводит к окислению рабочей поверхности и коррозии.
Следует избегать использования большинства химических очистителей наконечников, или «лудильщиков наконечников», из-за их агрессивных чистящих свойств, аналогичных высокоактивным флюсам. Эти химические очистители наконечников также могут оставлять остатки, которые могут накапливаться, вызывая почернение наконечников и окисление покрытия. Мягкие химические чистящие средства для наконечников, такие как полироль для наконечников Hakko FS-100, можно использовать, но только в качестве дополнительных средств очистки.
Во время очистки наконечника необходимо визуально осмотреть состояние рабочей поверхности наконечника на наличие признаков изменения формы, точечного отверстия или других физических дефектов. Это указывает на то, что срок службы наконечника истек и его необходимо заменить.
Последним и наиболее важным этапом обслуживания наконечника является нанесение припоя на рабочую поверхность наконечника для защиты, также известное как «лужение наконечника». Лучше всего сразу после очистки залить всю рабочую поверхность жала припоем.
Этот процесс покрывает рабочую поверхность и защищает ее от реакции с окружающим воздухом, которая может привести к окислению и коррозии.
Как и с любым инструментом, с жалом паяльника следует обращаться бережно. Никогда не бейте и не роняйте жало паяльника о твердую поверхность, как это делается в сокращении: Маленькая схема 9.0023
Дополнительная информация:
Упаковка, напоминающая плоскую упаковку с выводами только с двух сторон.
“>так можно повредить наконечник или нагревательный элемент.
Температура наконечника
Выбранная температура для жала паяльника влияет на срок службы жала, ускоряя окисление жала и реакцию припоя и флюса с железным покрытием жала. Температура наконечника также вызывает физические изменения наконечника из-за естественного теплового расширения и сжатия, которым металл подвергается при нормальном использовании. Во многих случаях обычной реакцией на трудности, возникающие в процессе пайки, такие как переход с оловянно-свинцового припоя на бессвинцовый, является повышение температуры жала.
Это увеличивает скорость накопления окисления на наконечнике и ускоряет реакцию между оловом в припое и железным покрытием, ускоряя коррозию острия. Дополнительное тепло также увеличивает термическое напряжение, которому подвергается металл. Использование более низкой температуры наконечника снижает скорость окисления, снижает реакцию между оловом в припое и железным покрытием и снижает термическую нагрузку на наконечник.
Наиболее распространенным влиянием температуры жала на срок службы жала является ускорение реакций покрытия на рабочей поверхности жала не только с припоем и флюсом, контактирующими с жалом, но и с окружающим воздухом. При более высоких температурах наконечника эти химические реакции происходят быстрее, чем при более низких температурах наконечника.
Покрытие вступает в химическую реакцию с компонентами припоя, а именно с оловом (Sn), что со временем приводит к износу покрытия. Сегодня это можно увидеть на некоторых из ваших наконечников в виде незначительных изменений формы, таких как вогнутые поверхности или меньший диаметр по сравнению с новыми наконечниками.
Толщина, качество и однородность этого покрытия различаются не только у разных производителей наконечников, но в некоторых случаях и у разных форм наконечников. Как только покрытие изнашивается достаточно тонко, открывая сердечник наконечника непосредственно для припоя, происходит выход из строя наконечника, и происходит быстрая коррозия медного сердечника. Для сравнения, покрытие похоже на эмаль ваших зубов, и как только делается крошечное отверстие, полость начинает проникать в зуб. Подобно этой полости в зубе, олово (Sn) быстро проникает в сердцевину, и в результате вы можете увидеть значительное изменение формы наконечника и способность наконечника проводить тепловую энергию от нагревательного элемента к паяному соединению. уменьшится. Использование более низких температур наконечника снижает скорость этой химической реакции между покрытием и компонентами припоя.
Сегодня большинство высококлассных паяльных станций в отрасли признают это и в результате в конструкцию своих паяльных станций встроена способность паяльной станции снижать температуру паяльника, когда он не используется оператором.
Этот «спящий» режим замедляет реакцию между покрытием и компонентами припоя, которые находятся на наконечнике, а также замедляет скорость накопления окисления. Эти высококачественные паяльные станции иногда имеют функцию автоматического отключения паяльной станции, если она не используется в течение определенного периода времени. Независимо от того, есть ли у вас паяльная станция высокого класса, вы всегда должны снижать температуру жала, когда паяльная станция простаивает, и выключать ее, если она не будет использоваться в течение некоторого времени. Делаем аббревиатуру: небольшой план
“>так еще больше снизится скорость химической реакции между покрытием и компонентами припоя и уменьшится накопление окисления на рабочей поверхности жала.
Покрытие также вступает в химическую реакцию с используемым флюсом. Это то, что вы ожидаете от флюса, но вместо того, чтобы очищать поверхности припаиваемого соединения, флюс очищает рабочую поверхность жала.
Эта «очистка» также в небольшой степени изнашивает покрытие наконечника, однако в этом случае более высокие температуры наконечника приводят к более быстрому выгоранию флюса, что приводит к образованию отложений, которые остаются на поверхности наконечника. Эти отложения, если их не очистить с поверхности наконечника, со временем могут накапливаться, вызывая почернение наконечников и воздействие окружающего воздуха на покрытие наконечника, что приводит к окислению рабочей поверхности и коррозии. Это окисление и коррозия также ускоряются при более высоких температурах наконечника. Использование более низкой температуры наконечника уменьшает накопление отложений, почернение наконечника и замедляет реакцию любого открытого железного покрытия с окружающим воздухом.
В старых паяльных станциях жало надевается на нагревательный элемент. Со временем тепловое расширение и сжатие металла в сердцевине наконечника может привести к образованию воздушных зазоров между сердцевиной наконечника и нагревательным элементом, когда наконечник установлен.
Эти воздушные зазоры снижают способность наконечников отводить тепловую энергию от нагревательного элемента, что приводит к снижению температуры наконечников. Чем выше выбранная температура жала, тем большей термической нагрузке подвергается металл, что может привести к более быстрому образованию воздушных зазоров между сердечником жала и нагревательным элементом.
Припой
Используемый припой или, более конкретно, состав используемого припоя влияет на срок службы наконечника за счет реакций между покрытием наконечника и компонентами припоя, как упоминалось ранее. Припои с высоким содержанием олова (Sn) и других компонентов, вступающих в реакцию с покрытием, сокращают срок службы наконечника. Наглядный пример этого можно найти в переходе промышленности от оловянно-свинцовых припоев к бессвинцовым припоям. Хотя выбор используемого припоя, вероятно, не может быть изменен так же легко, как выбранная температура, важно понимать, что любое изменение состава припоя может повлиять на срок службы наконечника.
Флюс
Флюс, используемый в процессе пайки, будь то в сердечнике проволоки или наносимый отдельно, в небольшой степени влияет на срок службы жала паяльника за счет реакции между покрытием жала и активаторами во флюсе. Высокоактивные флюсы обладают более агрессивным очищающим действием и более агрессивно стирают покрытие с наконечника. Использование слабоактивных флюсов и/или меньшего количества флюса в процессе пайки уменьшит износ покрытия наконечника.
Техника оператора
Срок службы жала паяльника зависит от методов, которые оператор использует при выполнении паяных соединений. Некоторые из этих методов могут увеличить физическое истирание или иным образом повредить покрытие наконечника. Частью техники оператора является выбор правильной формы или размера наконечника, а также нанесение флюса и/или припоя. Выбор правильной формы или размера наконечника обеспечивает достаточную теплопередачу для качественного паяного соединения без повреждения компонентов или плат.
Это также снижает вероятность того, что у оператора возникнет соблазн повысить температуру наконечника, потому что у него возникли проблемы с подключением при текущей настройке или он хочет работать быстрее. Как упоминалось ранее, более высокая температура наконечника может сократить срок службы наконечника.
Нанесение флюса и/или припоя также может повлиять на срок службы наконечника, если они наносятся непосредственно на наконечник и преимущественно в одно и то же место на наконечнике. Никогда не наносите флюс непосредственно на жало паяльника. Наносите флюс только на поверхности соединений, подлежащих пайке. Кроме того, вы должны стараться избегать нанесения припоя на жало паяльника и попадания припоя на соединение. Если при соединении необходимо нанести припой на наконечник, измените поверхности, на которые наносится припой. Например, если вы используете наконечник в форме долота, который выглядит как конец стандартной отвертки, чередуйте две плоские стороны наконечника. Или, если вы используете наконечник конической формы, поворачивайте наконечник через каждые несколько соединений.
Это распределит износ покрытия по большей площади, увеличивая срок службы наконечника.
Приложение для пайки/доработки
Последней переменной процесса пайки является само приложение пайки/переделки. Помимо очевидной разницы в количестве выполненных паяных соединений, в некоторых приложениях может увеличиться количество термоциклов, которым подвергается наконечник из-за тяжелых слоев заземления. Хотя вы не всегда можете выбирать приложения, с которыми работаете, важно учитывать приложение при оценке срока службы наконечника при сравнении.
На рассмотрении
Есть две основные части конструкции жала паяльника, на которые влияют шесть различных переменных в процессе пайки. Возможность регулировки любой из этих шести переменных или их комбинации может увеличить срок службы жала паяльника. Наиболее важной переменной в процессе пайки, влияющей на срок службы жала, является техническое обслуживание жала. Срок службы наконечника, который можно получить, зависит от фундаментального понимания конструкции наконечника и влияния шести переменных на срок службы наконечника.
