7+ вариантов чертежей печи для бани из металла [+9 ФОТО]

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

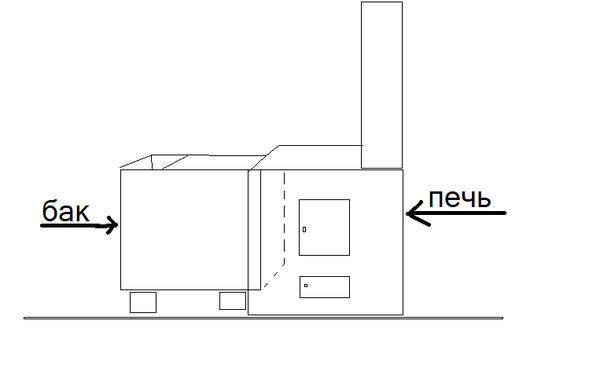

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

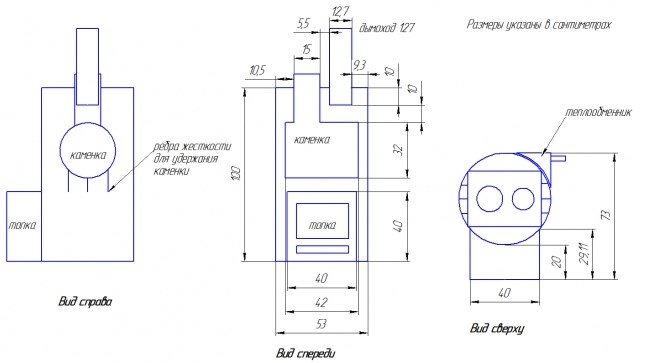

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

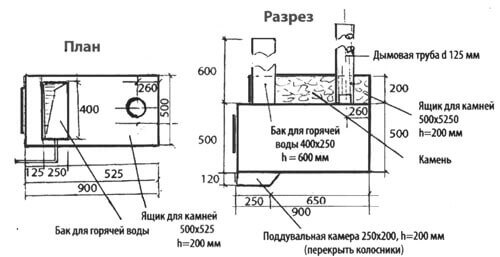

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.

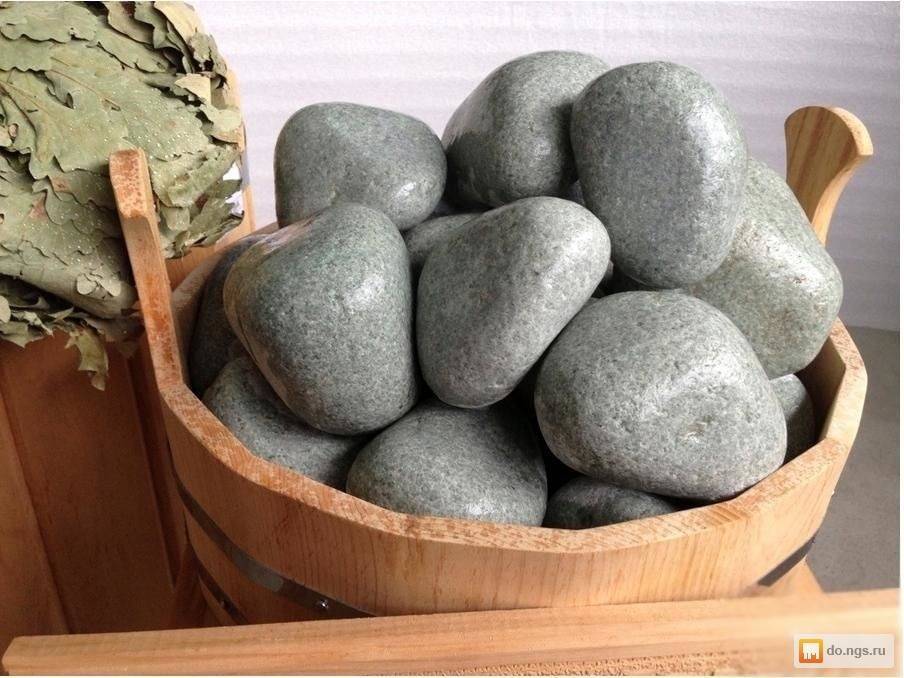

• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

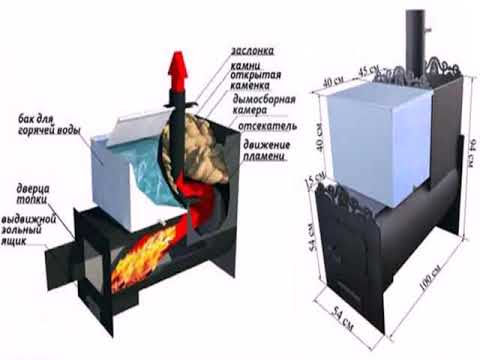

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

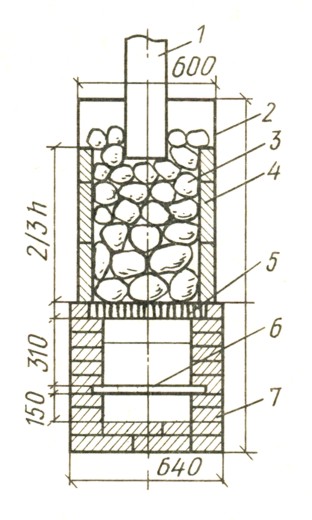

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

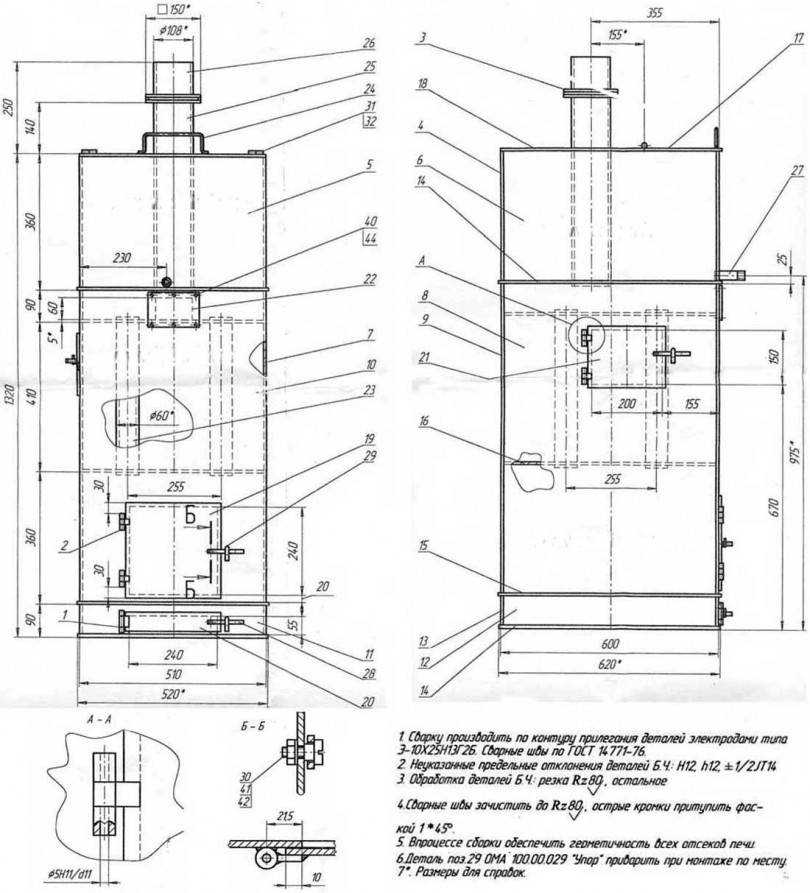

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

устройство печи из металла согласно чертежу и полезные советы

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину.

Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Бак для воды и место для камней

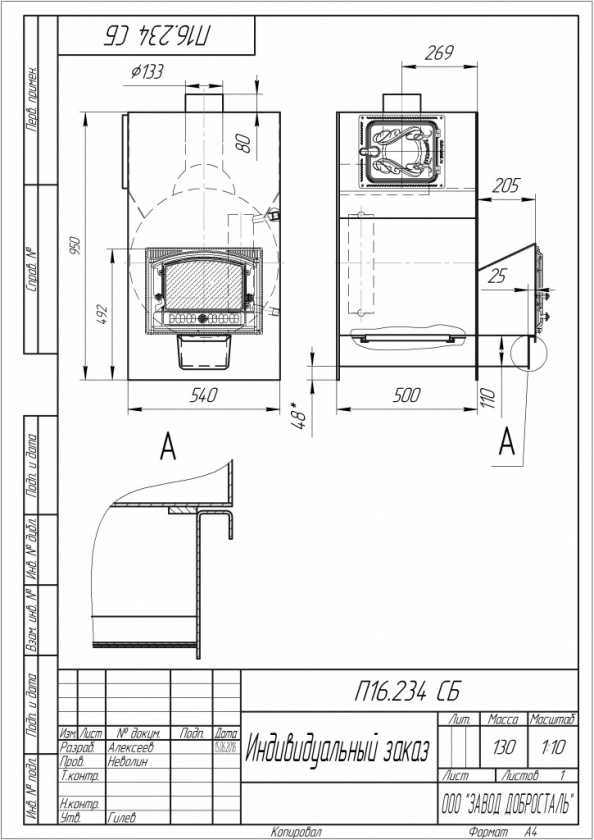

Чертеж печи из металла с каменкой и баком для водыПечь для бани с трубой, проходящей через каменку и водяной бак

Викторианский стиль в интерьере: история

Восшествие королевы Виктории на трон произошло в 1837- м году. Она правила более 63 лет, в течение которых Британская империя достигла своего наибольшего могущества.

Благодаря притоку капитала из многочисленных колоний и промышленной революции, английская буржуазия стала быстро богатеть.

Если ранее покупателями предметов роскоши являлись только аристократы, то при королеве Виктории их стали приобретать люди, сколотившие состояние благодаря своей деловой хватке.

Многие из них разбогатели, торгуя колониальными товарами. Они много путешествовали и привозили из дальних стран различные диковинки и предметы искусства. Такие «трофеи» становились главным украшением их жилищ, и их с гордостью демонстрировали гостям.

Все это привело к тому, что со временем английские чопорные интерьеры стали эклектичными и в них можно было заметить черты, характерные для оформления жилищ индийских махараджей или китайских мандаринов.

Кроме того, консерватизм всегда мешал британцам расставаться с предметами меблировки и искусства, доставшимися в наследство от многих поколений предков.

Вам точно понравится:

1. Арабский стиль в интерьере
2. Готический стиль в интерьере
3. Средиземноморский стиль в интерьере

В связи с этим, индийский инкрустированный шкаф мог соседствовать с готическим комодом или с изящной этажеркой в стиле рококо.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Металлическая печь для бани своими руками из трубы вертикальная

Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм.).

Подготовительные работы

Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основания = 20 см.

Изготовление печи

Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.

Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла

Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.

Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Виды дровяных печек: чугунные, стальные, кирпичные

Материал, из которого изготовляется печь, имеет решающее значение как для скорости теплообмена, а следовательно, и времени нагрева парной, так и для срока службы той или иной печи.

Основное деление можно провести так: есть печи кирпичные (кладочные) и есть металлические.

Кирпичные

Их считают самыми правильными для русской бани, но не для сауны. Высокая теплоемкость кирпича не дает перегреть воздух парной на протяжении тех долгих часов, пока камни в закрытой каменке доходят до температуры, способной дать легкий пар.

Масса кирпича печи вместе с дымоходом может быть весьма велика – полторы тонны, например. Поэтому такая печка просто не может обойтись без собственного фундамента. А все вместе – кирпич, работа профессионального печника, фундамент – делают ее одной из самых дорогих банных обогревателей.

КСТАТИ! Такие печи маленькими не бывают, поэтому ставят их в относительно просторных семейных или семейно-гостевых банях (если говорить о частных парилках).

Стальные

Полная противоположность кирпичной печке – стальная. Делаются они из тонкой стали, толщиной от 2 мм. Понятно, что такая модель может быть не просто компактной, но даже и миниатюрной, хотя с отсеком для дров совсем крохотными они быть не могут.

С другой стороны, известно, что длительный нагрев приводит к тому, что железо окисляется, покрывается окалиной и разрушается, образуя дыры в корпусе.

НА ЗАМЕТКУ! В стальных печках большое значение имеет марка стали, из которой она изготовлена. Конструкционные стали прогорают быстро. Легированные (нержавейки) тоже прогорят, но не так скоро. Лучшими считаются стали с высоким содержанием хрома.

Кстати, экономия металла – не единственная причина, по которой изготовители делают стенки тонкими. Такая печь еще и быстро прогревается сама, а следом за ней и вся парная. В сауне тонкостенная печь более чем уместна.

Чугунные

Толщина стенки или перекрытия чугунной печи больше, чем у стали. Но и тут важную роль для долговечности играет марка чугуна.

К СВЕДЕНИЮ! Лучшие марки чугуна – жаропрочные, легированные.

В наше время компаниям гораздо проще работать со сталью, чем с чугуном, поэтому количество моделей на рынке из этого сплава довольно ограничено. Тем не менее, спрос на них никогда не падает. Потому что считается, что чугунная печь хороша для русской бани почти так же, как кирпичная.

Разумеется, в русской бане и чугунную печку просто так зачастую не ставят, хотя теплоемкость чугуна выше, чем у стали. Окружают ее экраном из кирпича. Причем так окружат, что со стороны будет смотреться как настоящая кирпичная печь. В этом случае тоже придется заранее позаботиться о том, чтобы под печкой был надежный фундамент.

Чугунные печи для сауны на дровах – это лишнее, если, конечно, во главу угла не поставлена долговечность агрегата.

Особенности: плюсы и минусы

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

• быстрота прогревания парилки;
• дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
• экономия место в парной;
• безопасность.

Разновидности

С баком для воды

Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды – полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».

С теплообменником

Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о печке с теплообменником – именно в нем происходит нагрев воды, которая затем поступает в выносной бак. Разновидности конструкций вы найдете в статье «Выбираем печь для бани с теплообменником для воды и отопления».

Печь-камин

Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке – большое каминное стекло или портал. Главное – правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать – наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

Печи для сауны

Финская баня – основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора – качество пара не имеет значения (сауна – баня суховоздушная), нагрев допустим до высоких температур. В общем, все, что проще в изготовлении и применении – желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе – читайте статью «Печь для сауны».

Дровяные

Конструкция печи из металла для русской бани

У русской бани есть несколько требований к печам, одно из которых – чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную. Что это за деталь и каким вообще должна соответствовать печка в русской бане – читайте в статье «Особенности печей для русской бани».

Печь для русской бани с закрытой каменкой

Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка.  Популярностью пользуются чугунные и кирпичные печи с закрытой каменкой. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Конструкция банной печи из металла для парилки

Для дачной парилки годятся самые разные конструкции печей из металла. Главное – чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.

Кому нравится русская парная – выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.

Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

Металлические печи для бани из трубы

Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани – воспользоваться промышленной трубой большого диаметра – обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма – это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы– отличное решение.

Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки – читайте «Печь для бани из трубы».

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств

Цветовая палитра каления стали Учет названных нюансов обеспечит:

• продолжительную аккумуляцию тепловых масс;
• прогрев бани и поднятие в ней температурного режима в короткий срок;
• высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

вертикальная и горизонтальная на 530 мм своими руками

Содержание:

1. Плюсы и минусы таких печей
2. Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы
3. Вертикальная
4. Горизонтальная
5. Что нам понадобится — инструменты и материалы
6. Схемы и размеры вертикальной и горизонтальной печи
7. Схемы горизонтальной модели
8. Схемы вертикальной печи
9. Процесс сбора печи
10. Фундамент
11. Колосник
12. Дымоход
13. Сборка горизонтальной модели
14. Сборка вертикальной печи
15. Обкладка кирпичом
16. Окраска и воронение
17. Первая топка
18. Видео обзор ошибок в конструкции банной печи

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для  её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

2. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
3. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
4. Навесные стальные петли.
5. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
6. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
7. Цемент.
8. Кирпич.
9. Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

5. Сверху необходимо положить рубероид, он защитит от влаги.

6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

2. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

3. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

• Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

• Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

• Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

• В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
• Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

• Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

• Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
• Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
• Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

• Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

• Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
• Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
• Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

3. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

4. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
5. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Печь для бани из трубы

Смотрите это видео на YouTube

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

• Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

• Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

• Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

2. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

1. Необходимо открыть заслонку и поддувало.
2. Заложить дрова и поджечь.
3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

ПЕЧЬ БАННАЯ ОБЗОР ОШИБОК

Смотрите это видео на YouTube

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Это вид печи очень простой в изготовлении, чем любые другие. У нее есть внешне сходство с буржуйкой. Материалом для создания вертикальной печи для бани из трубы своими руками являются обычные стальные трубы определенного диаметра с толстыми стенками. Состоит печь из отделения для топки, отсека для закладывания камней и специального бака для нагрева воды.

Свернуть

• Что нужно для сборки печи?
• Схема и чертеж
• org/ListItem”>Инструкция по сборке
• Видео-инструкция по сборке улучшенной версии
• Обустройство дымохода
• Преимущества и недостатки
• Важные советы
• Пробная топка

Что нужно для сборки печи?

Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.

Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:

• диаметр — 50-55 см;
• толщина — 0,8-1,2 см.

Нужный материал:

1. стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
2. другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
3. еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
4. порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
5. шнур асбестовый — понадобится для уплотнения дверок;
6. металлический лист для дверок, толщиной 0,4 cм;
7. ручки на дверцы;

Необходимые инструменты:

• электросварочный аппарат;
• слесарные инструменты;
• дрель и болгарка.

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой. Это поможет создать печь без дырок и прогаров.

к содержанию ↑

Схема и чертеж

Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

На схеме показаны основные части печки:

Пример чертежей вертикальной печи для бани:

Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.

к содержанию ↑

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 90⁰.
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

к содержанию ↑

Видео-инструкция по сборке улучшенной версии

Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):

И еще один способ:

к содержанию ↑

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания.

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

к содержанию ↑

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

к содержанию ↑

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

к содержанию ↑

Пробная топка

1. Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
2. Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
3. Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

Банная печь из металла своими руками: чертежи, размеры, фото

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

Банная печь из металла своими руками

Содержание

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

• быстрый прогрев банных помещений;
• продолжительность горения;
• сохранение тепла;
• малая занимаемая площадь и объем;
• безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

• Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
• Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

• Загружаемые из парилки.
• Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

• С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
• С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

• Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
• Полная вытяжка угарного газа из бани через дымоход.
• Нет задымления при растапливании печи.
• Компактность.
• Экономичность.
• Простота изготовления.
• Долгий срок работы без ремонта с минимальным обслуживанием.
• Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

• Быстрое остывание.
• Высокая температура стен может привести к ожогам.
• Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

• термообработкой материала;
• усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

• топка;
• каменка;
• емкость с водой;
• дымоход.

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

• 8-миллиметровый лист низкоуглеродистой конструкционной стали;
• отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
• пруток или арматура диаметром 12-16 мм – 6 метров;
• колосник;
• дымоходная труба;
• вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

• угловая шлифмашина;
• набор ручного слесарного инструмента;
• сварочный аппарат;
• диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

Размещение печи в парилке

Чтобы пользование банной печкой стало  приятным и безопасным, рекомендуется соблюдать следующие правила:

• Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
• Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
• Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
• Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Легкого вам пара!

Конструкция печи для бани из металла: печка металлическая своими руками

Содержание

• Собираем печь для бани своими руками из металла
  • Что нужно для работы?
  • Работы по возведению печи
  • Варианты сбора печи другой конструкции
• Как сделать металлическую печь своими руками – пошаговое руководство
• Плюсы и минусы металлических печей
• Выбор металла
• Классификация печных агрегатов
• Особенности печей из металла
• Изготовление агрегата для бани
• Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)
• Устройство работы печки
• Делаем печь своими руками
• Размеры печки
• Банный котел
• Фото печи своими руками из металла
• Этапы изготовления
• Бак для воды и место для камней
• Дымоход

Собираем печь для бани своими руками из металла

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

• Колёсные диски — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматура железная диаметром 8-10 мм или прут.

Материал строительный

• Кирпич — 300-350 шт.
• Цемент — 2-3 мешка по 50 кг.
• Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить. Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

• Для фундамента под печь сбиваем опалубку, ее размеры – 1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

• Берём задний обод от колеса, завариваем все дыры, кроме той, что посередине.
• Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

Моменты сборки печи для бани

Сборка деталей 2-го этапа печи

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

• Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

Шахта зольника, поддувало

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

• Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
• У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть — прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

• Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Сверлим кирпич перфоратором с буром диаметром 6 мм, 5-6 см вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

• Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

• Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
• Делаем замер от метки до метки.
• Чертим перегородку на куске металла и вырезаем.
• Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
• Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
• Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить. Придётся или прорезать окошко, или спиливать и заваривать трубу постоянно.

• Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
• Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
• И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет. Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

• Печь для бани своими руками из металла: сборка
  Пошаговое руководство по сборке печи для бани своими руками. Необходимые для проведения работ материалы и инструменты. Подробное поэтапное описание действий при

Как сделать металлическую печь своими руками – пошаговое руководство

Печи из металла пользуются большей популярностью, чем кирпичные. Объясняется это их доступной стоимостью, высоким КПД, прочностью и небольшим весом. Но у них имеется и немало недостатков. Можно построить для дома печь из металла своими руками.

Плюсы и минусы металлических печей

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Так как главным конкурентом металлических агрегатов на рынке отопительного оборудования являются кирпичные конструкции, сравнение технических характеристик будет между ними. Например, КПД печей из кирпича составляет около 70%. Что касается металлических изделий, то этот показатель у них достигает 83%, при этом они весят намного меньше и более доступные по цене.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.

По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические печи для дачи легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.

Но у металлических агрегатов имеются и недостатки:

1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.

Выбор металла

Технические характеристики будущего отопительного устройства во многом зависят от выбранного для него металла, что отражается на себестоимости работы и сложности ее выполнения.

Для создания агрегатов используют:

1. Суррогаты. К ним относятся, например, алюминиевые бидоны для молока. Но их использование нельзя назвать самым лучшим вариантом. Причина в том, что обеспечить высокий КПД может дожигание отработанных газов, во время которого температура достигает минимум 400 градусов, а при эксплуатации экологичной печки она поднимается до 600 градусов. Но при 660 градусах алюминий плавится. Это означает, что из бидона долговечная печь не получится.
2. Обычную конструкционную сталь. Характеризуется пределом прочности до 400 градусов (свыше 2-х часов) и 600 градусов (до 2-х часов). Для печей подходит исключительно толстая сталь – минимум 4 миллиметра. Но частое использование подобного агрегата невозможно, поскольку он всего за одну зиму прогорит.
3. Жаропрочную сталь. Из нее изготавливают заводские печи, задействуя спецсталь толщиной 1,5 — 3 миллиметра. Служат данные конструкции до 20 — 30 лет. Они компактны, имеют небольшой вес и высокий КПД. Заводские агрегаты обычно сертифицированы соответствующими службами, их можно монтировать в жилых постройках. Сверху у них бывают маломощные водогрейные регистры или варочные поверхности. Изготовить из жаропрочной стали своими руками металлическую печь вполне возможно, поскольку сборка отдельных моделей не нуждается в капитальной сварке, а соединения выполняют иначе, например, при помощи стальных заклепок. Примером такого прибора является изделие «Слобожанка».
4. Чугун. Железо с примесью углерода характеризуется незначительной величиной теплопроводности и тем самым хорошо удерживает тепло внутри печи. Прогревается чугунный агрегат быстро, а после протопки еще в течение 3 – 4 часов продолжает обеспечивать обогрев. Его используют для теплоснабжения помещений площадью до 60 «квадратов». Для изготовления печей подойдет чугун толщиной 6 –25 миллиметров. Более тонкий сплав отличается повышенной хрупкостью, а слишком толстый при первой же растопке может треснуть. По причине значительного веса чугунные печи нельзя устанавливать непосредственно на пол, а поэтому приходится обустраивать бетонную стяжку. Для этого разбирают пол и заливают бетонную площадку нужной высоты. Сделать печь из чугуна самостоятельно не получится, так как в кустарных условиях его невозможно обработать. Используют такие агрегаты для обогрева хозпомещений или теплиц.

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

• камерными;
• канальными;
• колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.

Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

1. Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
2. Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
3. Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
4. Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.

Использование в бытовых условиях агрегатов, функционирующих на отработке, согласно противопожарным правилам, запрещено, поэтому они не встречаются в продаже. Обычно такую печь уличную из металла устанавливают на приусадебных или дачных участках.

Изготовление агрегата для бани

Одним из лучших вариантов отопительного устройства для бани является металлическая печь из листовой стали, обложенная кирпичом. Такая самодельная печь для бани не мобильна, но пожаробезопасна, а значит, ее можно устанавливать в жилом доме и даже в деревянной банной постройке.

Для ее сооружения из инструментов понадобятся:

• сварочное оборудование;
• болгарка;
• диоды 3-4 миллиметра.

Также нужно иметь листы железа толщиной 2 –3 миллиметра, и арматуру 8 –10 миллиметров.

Важным моментом является то, что при обустройстве такой печи необходимо правильно подобрать для дымохода сечение, поскольку от этого зависит сила тяги, на которую также влияют погодные условия: чем теплее и влажнее воздух, тем она слабее.

В недостаточно широком дымоходе газы и воздух начнут смешиваться, не успев выйти наружу. Это создает дымовую пробку. Если диаметр трубы слишком большой, тогда в ней газы будут двигаться чересчур медленно, а поверхность внутренний стенок быстро засорится.

Банные печи из железа своими руками строят так:

1. В первую очередь обустраивают фундамент. Для него строят деревянную опалубку высотой 20 сантиметров так, чтобы образовался квадрат размером 1х1 метр.
2. Арматуру монтируют в один слой, делая сетку из прутьев с ячейками величиной 20х20 сантиметров. Надо, чтобы арматура не касалась земли, поэтому ее опирают на заранее установленные колышки и связывают на весу.
3. Подготавливают цементно-песчаный раствор в пропорции 1:3. Для него берут 1 часть цемента не ниже марки М400 и 3 части мелкого речного песка. С целью придания прочности в смесь добавляют часть щебенки.
4. Раствор выливают в опалубку, накрывают пленкой из полиэтилена и оставляют сохнуть на 4 недели. Один раз в день бетон нужно сбрызгивать холодной водой и вновь накрывать, иначе он начнет покрываться трещинами.
5. Далее надо взять задний обод для колес и заварить на нем все отверстия, оставив только центральное.
6. Со второго обода срезают выпуклую верхушку, вставляют в него первый и сваривают. Главное, это создать герметичное соединение, ведь внутри будет горячая жидкость.
7. На внутренней части второго обода на равном удалении один от другого с трех сторон наваривают арматуру. Нужно, чтобы она упиралась в трубу для придания конструкции жесткости.
8. Внизу первого обода создают круглое 25-миллиметровое отверстие и к нему приваривают трубу соответствующего сечения. В нее вкручивают кран, чтобы сливать воду.
9. Далее делают точные копии двух ободов. Копию второго из них насаживают на трубу, переворачивают копию первого обода и приваривают его к концу трубы. Сверху приделывают второй экземпляр второго обода и для жесткости усиливают арматурой.
10. Когда раствор для фундамента застынет, опалубку снимают и выкладывают кирпич, используя смесь на основе глины.
11. Месторасположение печи для защиты от возгорания полностью обкладывают кирпичом.
12. Основание делают кирпичным, а со второго ряда начинают выкладывать зольник с поддувалом. Посредством него удаляют золу и тем самым обеспечивают поступление воздуха внутрь, который помогает появлению хорошей тяги. Длина зольной камеры должна быть меньше, чем у топки.
13. Устанавливают дверцу поддувала, обкладывают кирпичом и укладывают еще один ряд. На шахту зольника помещают колосниковую решетку.
14. После колосника выкладывают два ряда кирпичей, оставляя место для дверцы топки. Поверх создают еще два ряда.
15. Кладке дают высохнуть в течение 2-х недель, обеспечив циркуляцию воздуха. Затем печку нужно протопить щепками в течение 1,5 — 2 часов.
16. На кирпичную конструкцию устанавливают готовую трубу. На ней расположена каменка и емкость для горячей воды.
17. Вес и размеры печи довольно большие, поэтому ее лучше разделить на составляющие части и собрать внутри бани на месте.
18. Верх дымохода укрепляют прутьями арматуры, приварив один ее конец к трубе, а второй уперев в стену. Для крепления к стене задействуют металлическую пластину или уголок из стали.

Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)

Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%.

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной. Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара.

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

После того, как трубки разведутся, их необходимо обложить камнями. После того, как вода попадет в трубки, она будет попадать и на камни, таким образом генерируя выделение пара.

Подобная конструкция будет и у печи мангала из металла своими руками.

Банный котел

Это еще один подвид печей, которые могут использоваться для бани. Котел имеет одну форму – цилиндр. Он практически всегда имеет малые габариты.

Такую банную печь из металла своими руками можно ставить в банные помещения как дополнительный обогрев.

Производство такой конструкции будет аналогично алгоритму производства всех металлических печей. Для этого необходимо разрезать металлический лист согласно требуемой формы, сварить сам корпус.

Не забываем обустроить топливник, дымоход и каменку. Только после этого можно обкладывать сам котел кирпичной кладкой. Это позволит не получать впоследствии ожоги от самодельной печи из металла своими руками.

Фото печи своими руками из металла

Пожалуйста, сделайте репост 0

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
  Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Как сделать печь для бани своими руками из металла видео:

This entry was posted in Ремонт. Bookmark the <a href=”https://kabel-house.ru/remont/pech-iz-metalla/” title=”Permalink to Печь из металла” rel=”bookmark”>permalink</a>.

Как сделать банную печь своими руками из металла по чертежам. Самодельная железная печь для бани фото чертеж. Минусы металлической печи

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи постепенно уходят в прошлое. Квалифицированных печников становится все меньше. Да и квалифицированный зачастую печку хотя бы раз перекладывает. На смену им приходят легкие, компактные, простые в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками сантехники и сварки, сможет изготовить такую ​​металлическую банную печь своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

• быстрый обогрев банных помещений;
• продолжительность горения;
• сохранение тепла;
• небольшая занимаемая площадь и объем;
• безопасность.

При проектировании печи необходимо соблюдать баланс между этими требованиями.

Итак, для обеспечения длительного времени горения потребуется увеличить объем камеры сгорания, а это приведет к увеличению габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания банные печи бывают:

• Вертикальные. Они занимают меньшую площадь, но также имеют худшие параметры теплоотдачи и продолжительность горения, чем горизонтальные.
• Горизонтальный.

На месте топочной дверки металлическая банная печь может быть:

• Загружается из парилки.
• Загружено из другого места. Дверца топки осуществляется через стену. Это освобождает место в парилке, но вам придется покинуть парилку, чтобы подбросить дрова или отрегулировать тягу.

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на дымоходе.

По расположению каменки печи делятся на два подвида:

• Изнутри. Они дольше сохраняют тепло, но при подаче легче обжечься паром или о дверь.
• Снаружи. Менее экономичный, но более удобный и безопасный в обращении.

При выборе дизайна важно определить, какие из требований являются первостепенными, а какие могут быть скомпрометированы.

Подготовка материалов

Оптимальным вариантом заготовки для изготовления металлического корпуса банной печи своими руками является кусок стальной трубы диаметром 30-50 см или газовый баллон, пришедший в негодность. Для зольника подойдет катаный лист толщиной 1-2 мм; для двери необходима сталь 3 мм.

Сталь лучше брать низкоуглеродистую, конструкционную – она ​​лучше сваривается и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, но проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант – толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани имеют ряд неоспоримых преимуществ:

• Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
• Полный сброс угарного газа из бани через дымоход.
• Отсутствие дыма при плавке печи.
• Компактность.
• Прибыльность.
• Простота изготовления.
• Долгий срок службы без ремонта при минимальном техническом обслуживании.
• Нет необходимости в тяжелом фундаменте.

Металлические печи также имеют свои недостатки:

• Быстрое охлаждение.
• Высокие температуры стен могут вызвать ожоги.
• Не подходит для больших ванн.

Поскольку средний размер семьи сократился, а использование бани несколько изменилось, потребность в долговременном сохранении тепла незначительна.

Как улучшить характеристики металлической печи

Улучшить потребительские свойства печи можно двумя способами:

• термическая обработка материала;
• усовершенствование устройства печи.

Заготовка металла

По окончании резки материала его подвергают термической обработке отпуском. Металлические заготовки нагреваются до темно-красного цвета. Затем их следует медленно охладить. Если во время праздника произошло небольшое коробление заготовок, их расправляют молотком. Также необходимо проверить размеры и при необходимости отрезать лишнее. Такая обработка позволит исключить коробление готового изделия.

Особенности конструкции топки

Некоторые специалисты для обеспечения длительного горения дров без перегрева печи предлагают исключить из конструкции колосниковую решетку, а сжигать дрова непосредственно на металлическом днище топки.

Дополнительно предлагается уплотнить дверцу топки асбестовым шнуром для замедления поступления кислорода. В самой двери проделывается отверстие (или ряд отверстий), которое вдвигается с заслонкой. Эта заслонка регулирует подачу воздуха.

Конструкция самодельной банной печи

Банные печи как заводского, так и ручного изготовления отличаются деталями конструкции. Однако все чертежи металлической банной печи содержат общие основные узлы: топка

• ;
• обогреватель;
• емкость с водой;
• дымоход.

Сгорание топлива происходит в топке, она оборудована дверцей, через которую загружаются дрова. Дно топки образовано чугунной решеткой с прорезями – колосником. Под дверцей или непосредственно в ней находится поддувал, через который в топку поступает воздух. Под топкой находится зольник – металлический поддон для золы.

Продукты горения нагревают стенки печи и через них специальную емкость, наполненную камнями – каменку. Для полива камней водой каменка оборудована отдельной дверцей.

При доработке чертежей банной печи из металла своими руками следует учитывать особенности устройства парилки, в которой она будет установлена.

Из чего сделаны металлические печи?

Для металлической печи в баню своими руками потребуется:

• Лист из низкоуглеродистой конструкционной стали толщиной 8 мм;
• отрезок трубы диаметром 30-50 см с толщиной стенки 5-10 мм и длиной 2 м;
• пруток или арматура диаметром 12-16 мм – 6 метров;
• решетка;
• дымоход;
• Клапан ½ дюйма с длинной ручкой.

Для сборки железной печи для бани своими руками потребуются следующие инструменты и расходные материалы:

• Угловая шлифовальная машина;
• Набор ручных слесарных инструментов;
• сварочный аппарат;
• Отрезные и шлифовальные диски.

При сборке банной печи из металла собственной конструкции потребуется верстак с тисками и рабочий стол размером 1*2 м, или такое же свободное место на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинается с того, что труба делится на две части: 90 см для топки и каменки и 60 см для бака с водой. Из остатков делают поддувал и топочные дверки. В трубе следует отверстие для монтажа поддувала размером 20×50 см. По периметру привариваются уголки или пластины, на которые будет опираться решетка. Топочная дверца выполнена в размере 20×35 см.

Изготовление обогревателя

Над дверью приваривается стержень или арматура для поддержки обогревателя. В каменке вырезается дверца для подачи воды к камням.

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабаз или мыльный камень. Гранит или горные породы, содержащие слюду, не используются.

Изготовление бака для горячей воды

Бак для воды расположен над плитой. В нем делается 15-сантиметровое отверстие для прохода трубы дымохода, проходящей через бак. Бак опирается на плиту из толстого листа металла. Все швы должны быть тщательно проварены и зачищены.

Часть крышки бака выполнена съемной, через которую он будет заполняться водой. К этой крышке должна быть приварена ручка и защищена деревянными щечками.

Размещение печи в парилке

Чтобы использование банной печи было приятным и безопасным, рекомендуется соблюдать следующие правила:

• Печь крепится на металлический лист (железный, медный или латунный ). Передняя часть листа должна выступать не менее чем на 0,7 метра.
• Стены и потолок, прилегающие к печи, должны быть обшиты негорючими материалами на расстоянии не менее полуметра от печи и дымохода.
• Если топку выносят в соседнее помещение, то проем также следует укрепить негорючими теплоизоляционными материалами, например, базальтовой ватой или вермикулитом.
• Утепленная дымоходная труба должна находиться на расстоянии не менее 40 см от деревянных конструкций.

Для дымохода рекомендуется выбирать нержавеющую сталь с теплоизоляцией из каменной ваты. Для помещений, в которых находятся люди, не рекомендуется использовать в качестве теплоизоляции материалы, содержащие асбест. Вдыхание асбестовой пыли может нанести серьезный вред здоровью.

Металлическую печь после установки часто обкладывают кирпичной кладкой в ​​1/2 кирпича. Это позволяет дольше сохранять аккумулированное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка – это красиво и практично

Для обеспечения подлинного комфорта банную печь своими руками из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используют осину или липу, они не выделяют капель смолы, которые при попадании на кожу могут вызвать серьезные ожоги. Пол тоже из осины, но лиственница прослужит гораздо дольше.

Хорошее решение – пол из керамической плитки или керамогранита, их нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под облицовку целесообразно уложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке температура не такая высокая, а выбор материалов для отделки шире. Здесь можно использовать экономичные хвойные породы, но надо учитывать, что в условиях повышенной влажности сосна или ель долго не продержатся. Керамическая плитка для пола также является отличным решением. Стены также могут быть облицованы плиткой. Угол, в котором установлена ​​душевая кабина, подлежит специальной гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не подвержена влиянию экстремальных температур или повышенной влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и, конечно же, удобной мебели.

Все электрооборудование и электроарматура, используемые в бане, должны иметь класс защиты не ниже IP44 и быть рассчитаны на работу в условиях повышенной влажности.

Особое внимание следует уделить продуктивной и качественной вентиляции банных помещений.

Легкий пар для вас!

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если у вас есть достаточный опыт сварки металла, вы можете изготовить печь самостоятельно, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — далее.

• 1 Печь металлическая для бани и сауны – в чем разница
• 2 Самодельные печи для русской бани
  • 2.1 Каменка: какой размер и где
  • 2.2 Чертежи самодельных банных металлических печей
• 3 Как сделать банную печь
  • 3.1 Чертежи и схемы

Печь металлическая для бани и сауны – в чем отличие

Между режимами парения в бане и сауне есть существенная разница. В сауне очень высокая температура воздуха – от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу обожжешься, а веник через пять минут рассыплется. И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, иногда поднимаясь до 70°С. При таких температурах влажность «подтягивается» больше — 50-60%.

Один из вариантов сварной печи для сауны

Для решения этих различных задач требуются разные подходы к строительству печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, располагается обычно над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Просто больше не могу.

В русской парной задача другая – не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не ниже 500 °С. Чтобы достичь его, камни «упаковывают» внутрь печи — в нее помещают ящик — закрытый нагреватель.

Здесь нагреватель находится внутри, а бак крепится сверху

Как видите, есть солидные конструктивные отличия. Их нужно иметь в виду.

Самодельные печи для русской бани

Что еще следует учитывать при проектировании печи для режима русской парилки? Дело в том, что, нагрев металлические стены, удержать температуру в пределах необходимых 60-65°С нереально. Обязательно переработайте. При этом от стен печи идет жесткое ИК-излучение и находиться рядом сложно. Проблема решается двумя способами:

Отдельно стоит поговорить о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят с помощью гнутых конструкций. В верхней части швов стараются вообще избегать. При изготовлении банной печи своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Каменка: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани). В разных источниках разные рекомендации с большей или меньшей – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что у печки достаточно мощности для их нагрева.

Проблема в том, что камни разных пород имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно следующие: 30*40*30 мм. Параметры можно немного изменить, сделать шире/уже/выше – смотрите на конструкцию печи.

Каменка может быть разных форм и размеров

Соотношение объема печи к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, где в топке лучше разместить ящик для камней. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно здесь имеет смысл разместить контейнер. Во-первых, снимется часть тепловой нагрузки с свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за нагревателем и о том, что вода должна как-то попасть туда. Сервисный люк должен располагаться таким образом, чтобы можно было легко дотянуться рукой до самого дальнего края. А подачу воды вглубь водонагревателя нужно организовать так, чтобы не обжечься. Обычно вводят трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны комнаты эта трубка заканчивается воронкой. Труба облицована камнями. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парилки 2*3*2,3м. Его варили из листового металла толщиной 3 мм.

Печь металлическая для бани с закрытой каменкой

Для активации горения подключается дополнительный воздуховод, проложенный с улицы. К другим решениям относятся ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На заднюю стенку приваривается металлическая пластина. В зазор между этой плитой и задней стенкой топки воздух подается из-под колосников с помощью воздуховодов. Это простое, казалось бы, устройство решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть с подогревом. Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом воспламеняются горючие вещества, температура в верхней части печи становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. По этому принципу построены многие печи длительного горения, но в последнее время он применяется и в банных печах.

Печь с подачей вторичного воздуха

Примерно такая же модель, но без дожигания, выполнена в другом формате. Здесь размеры не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

При этом объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо – могут возникнуть трудности при установке дымохода – он может упираться в потолочную балку – придется выгибать дымоход, что нежелательно. Так что подумайте о расположении трубы.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, и нагревают в нем воду, встраивая в топку теплообменник и соединяя его с баком трубами. Следующая схема – печь в металлической ванне с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная – с помощью «искрогасителя» путь дымовых газов длиннее, дольше находится в топке, лучше прогревает стены. Если вам не нужен танк, вы можете поставить на его место камни.

Интересный вариант с баком, который находится в задней части духовки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным – температура дымохода на выходе из бака большой точно не будет.

Вариант маленькой печки с большим баком

Интересно уложенный камень. Он не очень большой, но для малых и средних парилок его объема достаточно. Закрывается крышкой, что, с одной стороны, не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Сечения и размеры печи

Как сделать банную печь

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «догнать» необходимую температуру и уметь ее поддерживать. Есть простое решение – поставить вентилятор, который будет обдувать стенки топки, ускоряя нагрев.

Примерно такую ​​же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, распространяя тепло по всей парилке.

Принцип работы конвекционного колпака

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого. Он редко нагревается до высоких температур, и перегорание ему не грозит. Если в банной печи каменка расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции каменки. Тогда часть воздуха, поднимающегося по стенам, попадет в каменку, обдует камни и еще больше нагреется. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Конструкция банных печей проще. Нужна топка нормального размера, в которую помещаются крупные поленья. В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Схемы металлических банных печей

Установка бака для нагрева воды в парилке сауны – не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако несколько вариантов установки баков на фото выше.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого пропаривания, с открытой — для получения большего количества пара.

Каменка внутри здания

Уже сделано и придумано немало конструкций банных печей из металла своими руками, но тема до конца не раскрыта и до сих пор актуальна. Металлические банные печи своими руками можно сделать из подручных металлических материалов, нужно только желание и немного времени.

Изучив эту статью и понаблюдав за технологией, а также добавив фантазии, вы сможете придумать что-нибудь сами. В результате вы не только отлично попаритесь, но и удивите своих соседей и друзей уникальными решениями. О некоторых поговорим подробнее. Разберемся, как можно сделать металлическую печь, какими должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент) для установки собранной конструкции.

Печь с каменной колосниковой и горячей водой

Если вы строите металлическую печь для бани своими руками, то вам сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое необходимость.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарский.

Материал металл

Если самодельная печь для бани делается из трубы, потребуется:

• Диски колесные — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматурное железо диаметром 8-10 мм или стержень.

Строительный материал

• Кирпич – 300-350 шт.
• Цемент – 2-3 мешка по 50 кг.
• Щебень, песок – 0,1 куб.

Обратите внимание: тяга создается за счет разрежения, т.е. разреженный холодный воздух притягивает теплый. Теплый воздух, в свою очередь, под действием архимедовой силы стремится вверх. Сквозняк зависит от погоды: летом воздух теплый и влажный – естественно, сквозняк меньше, зимой наоборот. Тяга также зависит от диаметра трубы.

Если труба тонкая, то газы и теплый воздух будут тормозиться трением о стенки трубы и не успеют покинуть дымоход. В результате создается дымовая пробка и дым идет по пути наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении банной печи из металла своими руками всегда соблюдайте принципы напора , тяги, правильно подобрав размеры дымохода и топки. Если труба широкая – дым и газы будут медленно подниматься вверх, тяга будет плохой и труба сильно засорится, ее придется очень часто чистить. Поскольку все будет оседать на стенках трубы, нормальная скорость на выходе из трубы составляет 5-8 м/с.

Впервые дымоходы стали использовать римляне (3-8 вв. до н.э.) – знаменитые римские бани .

Работы по сооружению печи

Итак, приступим к строительству металлической банной печи своими руками. В первую очередь нужно подготовить фундамент, то есть основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, для нее необходимо подготовить фундамент. Очень важно, чтобы железная печь была установлена ​​на ровном фундаменте.

Строим фундамент

• Для сбивания опалубки, ее размеры 1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперек квадратов 20х20 см . Соединяем арматуру в местах стыка между собой вязальной проволокой. Он не должен лежать на земле, для этого вбиваем в землю по краям решетки 4 отрезка арматуры и привязываем к ним на весу решетку. Прежде чем приступить к заливке фундамента, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2 недель , открываем все двери и окна в бане для лучшей вентиляции и на залитый фундамент укладываем мокрую тряпку. Это делается для того, чтобы при высыхании не образовались трещины. Мочим тряпки 2 недели.

Подготовка и сборка печи

Железная печь собирается так:

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то перед установкой новой печи вам придется вырезать в стене квадратное отверстие, потому что печка будет начинаться оттуда – это дверцы поддувала и топки, все остальное в ванна.

Если у вас не было гардеробной, то мы построим ее вместе с . Угол, где стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности , ведь внутри баня всегда отделана деревом.

Итак, начинаем делать печь, если нет опыта в печных делах или вы ни разу не клали кирпич, то лучше вызвать мастера, который сложит вам печь по всем правилам . Но если вы хотите попробовать сами, что неплохо, то самое время попробовать, и я расскажу вам, как это сделать.

После кладки печь должна сохнуть не менее 2 недель , если ее сразу залить, то появятся микротрещины, которые нарушат целостность печи. Открываем все поддувалы и входы и выходы, чтобы печка просохла. Разрешается топить с мелкой стружкой пару часов. Печь считается сухой, если на дверце топки нет влаги и стены сухие. Можно загнать печь на полную на техническое обслуживание, и печь готова к эксплуатации.

• Теперь давайте посмотрим на трубу, на рисунке показан готовый вид трубы, которая размещена на сложенной нами печи.
• У железной печи ТЭН расположен прямо на самом корпусе, в нашем случае на трубе, а также есть бак для горячей воды.

Обратите внимание, что сама конструкция будет достаточно тяжелой , поэтому ее можно будет разделить на части и собрать в помещении. Банная печь из металла оригинальной конструкции своими руками готова. Если внутри уже есть отделка, закройте ее от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забывайте, при сварке в помещении, в целях пожарной безопасности нужно иметь ведро с водой и разбрызгиватель. Пульверизатор можно сделать из обычной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки распылите шов и окалину.

• Верх дымохода (см.) усиливаем двумя арматурами для жесткости , приваренными к трубе и крепящимися к одной стенке и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Просверливаем перфоратором кирпич сверлом диаметром 6 мм, глубиной 5-6 см и крепим на анкер, таким образом получили угол жесткости и устойчивую конструкцию.

Посмотреть полностью: металлическая печь для бани своими руками

Варианты сборки печи другой конструкции

Металлические печи для бани своими руками бывают разных форм. Рассмотрим печь из трубы , ее составные части и схему сборки. Трубная банная печь на первый взгляд имеет самое простое устройство, но имеет свои хитрости и технологию конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях необходимо использовать эти принципы, иначе печь работать не будет.

При самостоятельной реализации конструкции и некоторых оригинальных решениях, чтобы получилась металлическая печь для бани своими руками, ориентируйтесь на них, и у вас все получится. Не забывайте, что для нас нет ничего невозможного, поэтому мы будем дерзать, стремиться и удивлять других, совершенствуя свое мастерство. Тогда построенная своими руками банная печь из металла или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — простой вариант, так как основа почти готова — отрезок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие длиной 335 мм, шириной 180 мм, это будет наша решетка, привариваем прутья или железную полосу, на расстоянии примерно 1 см друг от друга. Отдельно делаем короб из листового железа 2-3 мм, размером:

• 600х140 мм, 2 шт.
• 270×600 мм, 1 шт.
• 270×140 мм, 1 шт.

Свариваем коробку, очищаем от шлака.

Привариваем к нему дверь и пока откладываем деталь. Разберемся с трубой 525, нам нужно вырезать заглушки, боковины с двух сторон.

• Имеем диаметр трубы 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля, отмерив 262,5, чертим 2 круга, хотя можно и проще. Прикладываем нашу заготовку (труба 525) к листу и просто обводим.

Если вам необходимо скопировать несколько деталей, то всегда следует копировать с оригинала, а не с их готовых копий, так как точность размеров теряется. Если вы разметили деталь и вырезали ее, то лучше еще раз измерить и сделать еще одну, чем копировать с готовой.

Пока изготовим детали, а сборку будем проводить по порядку. Сначала изготовим внутренности духовки и соберем их внутри самой духовки, будем поочерёдно прикладывать и проваривать все остальные детали по очереди.

Вырежьте два отверстия вверху. Один – для дымохода, круглый, диаметром 110 мм, с отступом от края 525 трубы до середины (дымоход 110 трубы) 100 мм. Другой квадратный, для нагревателя, отступив от края 525 трубы 215 мм, отрезал размер по 525 трубе 300 мм, поперек 250 мм. Чтобы конструкция была симметричной, используйте уровень (вертикальный, горизонтальный) или отвес (вертикальный). Для вырезанного отверстия подготавливаем нишу для камней, вырезаем детали из листа железа 5 мм.

• 270×300 мм, 2 шт.
• 270×250 мм, 2 шт.
• 250×300 мм, 1 шт.

Свариваем все детали, делаем квадратную коробку, как показано, очищаем от шлака, обильно промазываем швы керосином и смотрим, нет ли подтеков. Отставляем готовую часть печи в сторону.

Отвес можно сделать из любого тяжелого груза (болт, гайка, камень, гвоздь) и любой веревки, лески, нитки. Но вес груза должен держать веревки, лески, нити в натянутом состоянии. Остальное сделает сила тяжести, нить с висящим на ней грузом всегда идеально показывает вертикаль, как вода показывает горизонталь.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа перегородку для шахты печи 4-5 мм (она отделяет топку от дымохода , тем самым предотвращая быструю утечку тепла в дымоход).

Как показано на рисунке отмеряем 180 мм сверху и на самом деле то есть какой будет размер мы узнаем только в процессе работы. Измерение можно произвести с помощью рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. На заметку расскажу как обойтись подручными средствами, если нет уровня и отметить горизонтальную линию. Берем прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твердый предмет с основанием.

Отмечаем одинаковое расстояние снизу по бокам и ставим метки маркером. Наливаем воду по меткам — и вот уровень готов . Ставим его на нужную нам поверхность: вода должна быть на уровне отметок, тогда у нас будет уровень горизонта.

• Устанавливаем уровень , не забывая про размер 180 мм, его нужно соблюдать, уровень прижимаем к трубе, чтобы она не гуляла с вами, и ставим метки внутри краев, маркером или мел. Такую же процедуру проделываем с другой стороны.
• Делаем мерку этикетка к этикетке.
• Перегородку чертим на металле и вырезаем.
• Берем нишу для камней, вставляем в подготовленное отверстие, делаем пару прихваток сбоку и переворачиваем трубу (ниша для камней должна быть внизу).
• Вставляем перегородку по сделанным меткам, если все сходится, то начинаем обваривать перегородку, если нет, делаем пометки где именно не сходится или мешает, вытаскиваем перегородку, подрезаем болгаркой. Если есть зазоры — ничего страшного, заваривается электросваркой.
• Так же обвариваем нишу для камней.

Итак, банная металлическая печь своими руками – это следующий этап сборки. У нас есть заглушки или боковины. На одном делаем разметку для дверцы топки, отступив снизу 50 мм, и вырезаем по размеру дверцы, которую подготовили заранее с одним уточнением: делаем отверстие по всем краям меньше 1 см. . Если у нас размер двери 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем еще одно отверстие для чистки дымохода 70х130 мм.

Если сделанная металлическая печь в баню своими руками не имеет прямого выхода из топки в дымоход, а с шахтами, то всегда нужно делать отверстия для прочистки дымоходов, если вы не можете туда попасть. Если этого не сделать, то зольные отложения и мелкие частицы золы и копоти вскоре уменьшат доступ к дымоходу и печь начнет дымить. Вам придется либо прорезать окно, либо постоянно резать и сваривать трубу.

• Сначала ставим боковину с будущей дверью, обвариваем снаружи . Через окно для топки свариваем перегородку с боковиной. Дверку топки установим в последний момент. Теперь привариваем другую боковину, которая у нас без отверстий, все зачищаем болгаркой.
• Вставляем дымоход в вырезанное отверстие , прихватываем, берем уровень и измеряем вертикаль с двух сторон не параллельно, а под углом. Чтобы дымоход не забивался. Все обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: поставить зольник – продул снизу, закрыв колосник, и обварить.
• И Завершение сборки – Привариваем дверцы к топке и к отверстию для чистки дымохода, зольник имеет дверцу. И приварить ножки.

Осталось установить духовку на предназначенное место. При этом монтаж производится так, чтобы каменка располагалась не в печи, а снаружи, что затрудняет нагрев камней. Камней будет нагревается гораздо дольше обычного, но эффект все равно будет. Камни для печи лучше использовать морские , они быстрее нагреваются, дольше держат тепло, а если в составе есть соль и йод, то они благотворно влияют на организм. Очень важная деталь. Если вы сделали железную печь для бани своими руками, то устанавливать ее нужно так, чтобы пол под поддувалом был из жести или плитки , вообще из негорючего материала.

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если у вас есть достаточный опыт сварки металла, вы можете изготовить печь самостоятельно, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — далее.

Печь металлическая для бани и сауны – в чем отличие

Между режимами парения в бане и сауне есть существенная разница. В сауне очень высокая температура воздуха – от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу обожжешься, а веник через пять минут рассыплется. И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, иногда поднимаясь до 70°С. При таких температурах влажность “догоняет” большую – 50-60%.

Для решения этих различных задач требуются разные подходы к строительству печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, располагается обычно над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Просто больше не могу.

В русской парной задача другая – не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не ниже 500°С. Чтобы достичь его, камни «упаковывают» внутрь топки — в нее помещают ящик — закрытый нагреватель.

Как видите, есть существенные различия в конструкции. Их нужно иметь в виду.

Самодельные печи для русской бани

Что еще следует учитывать при проектировании печи для режима русской парилки? Дело в том, что, нагрев металлические стены, удержать температуру в пределах необходимых 60-65°С нереально. Обязательно переработайте. При этом от стен печи идет жесткое ИК-излучение и находиться рядом сложно. Проблема решается двумя способами:

Отдельно стоит поговорить о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят с помощью гнутых конструкций. В верхней части швов стараются вообще избегать. При изготовлении банной печи своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Каменка: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани). В разных источниках разные рекомендации с большей или меньшей – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что у печки достаточно мощности для их нагрева.

Проблема в том, что камни разных пород имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно следующие: 30*40*30 мм. Параметры можно немного изменить, сделать шире/уже/выше – смотрите на конструкцию печи.

Отношение объема печи к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, где в топке лучше разместить ящик для камней. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно здесь имеет смысл разместить контейнер. Во-первых, снимется часть тепловой нагрузки с свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за нагревателем и о том, что вода должна как-то попасть туда. Сервисный люк должен располагаться таким образом, чтобы можно было легко дотянуться рукой до самого дальнего края. А подачу воды вглубь водонагревателя нужно организовать так, чтобы не обжечься. Обычно вводят трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны комнаты эта трубка заканчивается воронкой. Труба облицована камнями. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельной металлической банной печи

Данная печь предназначена для парной 2*3*2,3 м. Его варили из листового металла толщиной 3 мм.

Для активации горения подключается дополнительный воздуховод, проложенный с улицы. Другие решения включают ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На заднюю стенку приваривается металлическая пластина. В зазор между этой плитой и задней стенкой топки воздух подается из-под колосников с помощью воздуховодов. Это простое, казалось бы, устройство решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть с подогревом. Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом воспламеняются горючие вещества, температура в верхней части печи становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. По этому принципу построены многие печи длительного горения, но в последнее время он применяется и в банных печах.

Примерно такая же модель, но без дожигания, выполнена в другом формате. Здесь размеры не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

При этом объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход сдвинут назад, что не всегда хорошо – могут возникнуть трудности при установке дымохода – он может упираться в потолочную балку – дымоход придется загибать, что нежелательно. Так что насчет расположения трубы – подумайте.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, и нагревают в нем воду, встраивая в топку теплообменник и соединяя его с баком трубами. Следующая схема – печь в металлической ванне с баком для воды.

Конструкция грамотная – с помощью «искрогасителя» путь дымовых газов длиннее, дольше находится в топке, лучше прогревает стены. Если вам не нужен танк, вы можете поставить на его место камни.

Интересный вариант с баком, который находится в задней части духовки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным – температура дымохода на выходе из бака большой точно не будет.

Интересно расположен камень. Он не очень большой, но для малых и средних парилок его объема достаточно. Закрывается крышкой, что, с одной стороны, не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Как сделать печь для сауны

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «догнать» необходимую температуру и уметь ее поддерживать. Есть простое решение – поставить вентилятор, который будет обдувать стенки топки, ускоряя нагрев.

Примерно такую ​​же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, распространяя тепло по всей парилке.

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого. Он редко нагревается до высоких температур, и перегорание ему не грозит. Если в банной печи каменка расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции каменки. Тогда часть воздуха, поднимающегося по стенам, попадет в каменку, обдует камни и еще больше нагреется. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Конструкция банных печей проще. Нужна топка нормального размера, в которую помещаются крупные поленья. В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Установка бака для нагрева воды в парилке сауны – не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако несколько вариантов установки баков на фото выше.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого пропаривания, с открытой — для получения большего количества пара.

Чертежи металлической банной печи: самые простые конструкции

Печь в баню является обязательным атрибутом, так как именно она отвечает за нагрев, а затем за поддержание температуры. В то же время существует ряд заводских изделий или кирпичных конструкций, максимально отвечающих необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных банных печей из металла, которые позволяют изготовить небольшое устройство, идеально подходящее для конкретных условий.

Технология производства

Для начала необходимо сказать, что существует ряд однотипных изделий, отличающихся конструкцией и принципом работы. Поэтому чертежи печей для металлических бань бывают разными. Однако все они имеют примерно одинаковый принцип работы (см. также статью «Печь для бани из трубы: советы по изготовлению»).

Топка

• В первую очередь необходимо сделать топку. Его размеры каждый определяет для себя сам, но профессионалы советуют делать одинаковую высоту при ширине 0,5 метра.
• Многие чертежи самодельной банной печи из металла предполагают использование некоторых сборных элементов. К ним относятся решетки и двери. При этом мастера советуют выбирать эти детали из металла, так как изделия из чугуна придется закреплять особым образом.

• Типовой чертеж металлической банной печи предполагает, что топка будет состоять из двух секций. В первой из них сжигается топливо, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные двери.
• Стоит отметить, что окно золосборной секции часто используется для создания тяги, необходимой для горения.
• Если чертеж банной металлической печи предполагает размещение каменки, то верхняя часть топки также выполняется из колосника

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагревании, и она сможет выделять больше тепла.

Нагреватель и бак для воды

• Над топкой необходимо сделать отдельную камеру с дверью, которая будет отделена решеткой.
• Помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающееся окно, которое можно использовать для подачи воды и создания пара.
• Следует отметить, что обычные камни для таких печей не подходят. Особенно это касается материалов, содержащих кремний или другие включения.
• Верх этого отсека выполнен с отверстием для трубы. Он уберет дым, а заодно нагреет воду.

• Емкость с жидкостью устанавливается сверху. При этом чертежи печей для бани из металла советуют, чтобы дымоход проходил через ее середину. Так вода будет нагреваться как из дымохода, так и с верхней поверхности каменки.
• Профессиональные мастера рекомендуют устанавливать на дно такой емкости кран. В этом случае нужно приобрести специальные устройства, цена которых может быть высокой, но зато они смогут работать длительное время в условиях постоянного перепада температур.

Обратите особое внимание на крышку контейнера. Его можно сделать из дерева, но тогда нужно защитить место соприкосновения с дымоходом. При этом инструкция по установке советует делать в нем небольшие прорези для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос с дешевизной материалов, так как такие товары можно найти в центрах утилизации по сходной стоимости.

Дымоход

При создании чертежа банной металлической печи особое внимание уделяется дымоходу, а именно местам его прохождения через крышу. Дело в том, что трубы при горении имеют довольно высокую температуру и во избежание возгорания их необходимо дополнительно утеплять. Они также должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Создавая печи своими руками, многие мастера советуют приобретать готовые изделия, изготовленные специально для этих целей, для организации таких проходов. При этом довольно часто их выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать о защитном экране, задача которого не допустить воздействия высоких температур на деревянные стены. Лучше всего их создавать с отражающей поверхностью для отвода инфракрасного излучения. Эти изделия часто продаются в готовом виде и имеют относительно невысокую стоимость.

Заключение

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также, исходя из представленного выше текста, можно сделать вывод, что принцип изготовления металлических печей достаточно быстрый. При этом существует очень много различных конструкций, имеющих свои специфические особенности и характеристики (см. также статью «Чертежи металлической печи для бани своими руками: как построить каменку в парилку с высокой эффективность”).

При этом особое внимание следует уделить некоторым фабричным изделиям, которые представлены в виде дверей, дымоходов и решеток. Они значительно облегчат процесс изготовления, а значит, именно на их основе и следует разрабатывать чертежи.

Печь железная для бани своими руками на основе трубы диаметром 50 сантиметров

Здания любого типа с парилкой нуждаются в отопительной конструкции, способной нагревать воздух до высоких температур. Однако покупка готового изделия влечет за собой немалые финансовые затраты, поэтому отдельные застройщики очень часто изготавливают банные печи из железа своими руками. Именно металл является хорошим проводником между камерой сгорания и окружающей средой.

Исходная информация

Самодельные конструкции из стали по сравнению с кирпичными аналогами отличаются скоростью возведения и повышенной теплоотдачей. Для проведения работ достаточно найти трубу, диаметр которой будет примерно 50 сантиметров. Такие изделия особенно актуальны для предметов, которые имеют небольшие размеры.

Требования

• Отопительная конструкция должна располагаться в месте, где обеспечена надежная противопожарная защита легковоспламеняющихся материалов.
• Площадь, занимаемая данным объектом, не должна превышать 0,15 процента полезной площади отапливаемого помещения, так как проводить водные процедуры в тесноте не очень комфортно.
• Боковые поверхности конструкции обязательно должны быть покрыты теплоизоляционными материалами, чтобы минимизировать риск ожогов.
• При установке следует позаботиться о правильном расположении печи, ведь исходящее от нее тепло должно распространяться в разные стороны, обеспечивая тем самым качественный обогрев.

Основные элементы

При изготовлении железной печи в баню своими руками каждый начинающий мастер должен ознакомиться с основными узлами, из которых состоит конструкция.

Любой из перечисленных ниже фрагментов выполняет какую-то функцию, поэтому важно изучить все детали полностью.

• Топка – это основная камера, в которой обычно сжигается органическое топливо для обогрева стен, а затем окружающего воздуха.
• Поддувал расположен ниже предыдущей камеры, обеспечивая сбор золы, которая образуется в результате сгорания органики.
• Емкость для камней позволяет укладывать брусчатку из жадеита, габбро-диабаза, малинового кварцита или других аналогов, устойчивых к высоким температурам.
• Труба – полое изделие, необходимое для отвода продуктов горения из основной камеры.
• Колосник – элемент внутри печи, позволяющий удерживать слой твердого вещества, предназначенный для получения тепловой энергии.
• Дверцы поддувала и топки позволяют контролировать пламя путем накрытия, что приводит к уменьшению или увеличению кислорода внутри.
• Клапан трубный обычно выполняют в виде регулирующего элемента, перемещающегося перпендикулярно рабочей среде.

Внимание!
Если в здании совмещены моечное отделение и парилка, то бак для горячей воды устанавливается непосредственно на печь.
Однако в такой бане возможен и вариант со стойками над камнями.

Технологический процесс

Если строятся железные печи для бани своими руками, то цена готовой конструкции очень сильно снижается, так как в процессе работы используются недорогие металлические элементы. Эстетические характеристики самодельных конструкций, конечно, не идут ни в какое сравнение с рыночными изделиями, но в некоторых ситуациях на первое место выходит денежный вопрос, а качеству уделяется больше внимания.

Основные инструменты

• Сварочный аппарат для соединения отдельных фрагментов конструкции.
• Электроды (три или четыре) к комплекту оборудования.
• Болгарка необходима для резки комплектующих.

Последовательность операций

1. Катаную трубу разрезают так, чтобы получились две части, одна из которых должна иметь длину 90 см, а другая 60 см. Первый будет использоваться в качестве базы. Что касается второго куска, то он пригодится для танка.
2. В трубе основания делаются два отверстия, которые будут соответствовать размерам топки и поддувала. Двери изготавливаются из вырезанных деталей. К ним крепятся крючки, петли и прочая фурнитура.
3. Далее крепится колосник, необходимый для поддержания твердого топлива. Для этого в боковых стенках вырезаются отверстия. Уши привариваются к самой решетке.
4. На задней части топки делается круглое отверстие для дымохода. Она должна быть чуть выше металлической сетки, выполняющей функцию удержания дров.
5. Емкость для камней делается сверху. Что касается бака для горячей воды, то он расположен ближе к камере сгорания. Одна часть ставится на топку, а другая часть устанавливается на стеллажи.
6. Готовая печь устанавливается на специальные ножки из металла. Под ним также должен быть лист железа, чтобы избежать неприятных моментов, связанных с возгоранием пола.

Внимание!
В некоторых случаях дымоход пропускают через бак с горячей водой, чтобы обогрев был несколько лучше.
Однако при этом варианте необходимо выполнить качественный сварочный шов.

Технические стандарты

Ко всем устанавливаемым печам предъявляются определенные требования, которые отражены в СНиП41-01-2003. Кроме того, необходимо соблюдать правила пожарной безопасности, указанные в ППБ 01-93.

В качестве заключения

Чтобы инструкция была максимально полной, к ней обычно прилагаются дополнительные материалы, дающие представление о монтажно-сборочных работах. Поэтому видео в этой статье представлено не случайно.

На вопрос, чем металлическая печь отличается от каменной, многие с улыбкой и без малейших колебаний отвечают – материал изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с основными и принципиальными отличиями, эти знания вам очень пригодятся при изготовлении металлической печи для бани своими руками.

Каменная печь изготовлена ​​из тяжелого кирпича, поэтому имеет большую массу. А всем телам с большой массой свойственна значительная инерция — они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, иначе отапливать помещение придется долго.

Металлическая печь, наоборот, имеет небольшую массу, быстро нагревается и так же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Это единственный способ сохранить печь горячей в течение длительного времени.

Еще одно важное требование к топке связано с характеристиками стали. При нагреве всего до +150°С мартенсит начинает разлагаться, рекристаллизуется и полигонизируется, изменяются физические свойства металла.

Посмотрите на таблицу, при такой температуре металл печи не меняет цвет, нам кажется, что все хорошо, но это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет стойкость к динамическим нагрузкам.

Темно-коричневый цвет печи свидетельствует о том, что металл нагрелся до температуры +550°С, и при таких скоростях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы замечали, что листовое железо после сильного нагрева и охлаждения не возвращается к своим первоначальным размерам? Она может вздуться, потерять линейность и т. д. Внешний вид печки становится «весьма оригинальным» и далеким от оригинала.

Но довольно часто металлическая печь нагревается еще сильнее и становится ярко-красной. Этот цвет появляется при температуре нагрева +900°C. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно усиливаются явления остаточной деформации. Печь может перекоситься, сварные швы могут не выдержать возникающие статические нагрузки. Как предотвратить такие негативные явления? Полностью избавиться от них не получится, но есть способы минимизировать их. Они помогут увеличить время работы металлической печи и повысить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Как улучшить характеристики металлической печи

Мы уверены, что эти знания помогут вам минимизировать негативные последствия чрезмерного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства печи.

Предварительная обработка металла

После того, как все отдельные элементы печи вырезаны, в первую очередь необходимо освободить наиболее нагретые детали. Больше всего нагреваются боковые и верхние части, а также дверца топки. Нагрейте их любым способом до румяности и медленно остудите. После отпуска листы могут немного покоробиться, это не страшно, подровняйте их молотком до исходного состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, подрежьте до нужных параметров. Этот простой способ позволит исключить коробление печки в процессе ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей вырабатывают максимальное количество тепла за минимальное время, дрова очень быстро прогорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парилке невозможно – приходится часто подкладывать дрова. В комнате либо слишком жарко, либо слишком холодно. Почему это происходит? Такие печи в большинстве случаев имеют колосники. Их наличие оправдано в каменных печах, мы уже упоминали, что эти печи нужно быстро топить. Сильное горение пламени обеспечивается большим количеством воздуха, поступающего через колосниковую решетку в пламя.

Решетки изготавливаются из металлических прутьев, листового металла с многочисленными просверленными отверстиями или чугуна, различаются размерами отверстий и т. д.

Дрова лежат на колоснике, подача воздуха ничем не регулируется , наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс сгорания. Больше всего нагревается верхняя часть духовки, чуть меньше боковые стенки, немного нагревается нижняя и передняя часть.

Такой режим горения крайне негативно сказывается как на продолжительности работы печи, так и на комфортности пребывания в парилке. Приходится периодически подливать костер водой, если воды мало, пламя быстро разгорается снова, если много, то горение может вообще прекратиться. Словом, банный день вместо удовольствия приносит головную боль.

Что мы предлагаем? Решение очень простое – не делайте колосников с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Максимально уплотнить дверцу топки; по периметру можно использовать асбестовый шнур или минеральную вату.

Проделайте отверстия в дверце топки обычной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагревательных поверхностей. Кроме того, будет прогреваться вся площадь печи. Благодаря отсутствию колосника и зольника работа по изготовлению топки упростилась, а эффективность и удобство эксплуатации возросли.

Как видите, все знания нам пригодились, их можно использовать не только при изготовлении банной печи. С теорией разобрались, пора переходить к практике.

Краткое описание и размеры металлической печи

В нашей конструкции будет отдельный бак для нагрева воды и нагреватель, встроенный в верхнюю часть печи. Пламя прогревает каменку со всех сторон, что значительно увеличивает КПД печи. Размеры можно брать произвольные, учитывать параметры парилки и количество одновременно моющихся. Для примера приводим размеры нашей печки.

1. Внешний камень. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренний камень. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутреннего и внешнего утеплителя составляет пять сантиметров по периметру.
3. Выпечка. Ширина 50 см, длина 90 см, высота 50 см. Можно изменить длину печки, сделать ее только для внешнего нагревателя длиной 50 см (тогда бак для воды придется крепить на упоры сбоку) или увеличить длину для увеличения объема бака.
4. Резервуар для воды. Ширина 40 см, длина 50 см, высота 60 см. В бак помещается 120 литров воды, чего вполне достаточно для мытья трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Подготовить материалы. Для изготовления понадобится листовая сталь, чем толще, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2 Сделайте эскиз печи, показав все размеры и детали. Сосчитайте количество частей и их общую площадь. Это поможет вам определиться с необходимостью листового металла.

Шаг 3 Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны быть 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно циркулярной шлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ним не стоит, в результате можно получить слишком сильные травмы. Заусенцы после резки заготовок следует удалить. Перед началом сварки перепроверьте количество и размеры всех деталей.

Печная сварка

Работы выполнять на ровной площадке, освободить рабочее место от посторонних предметов. Начнем с изготовления нагревателя для печки.

Шаг 1. Поместите две боковины на ребро под прямым углом, начните делать прихватки.

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неровным и непрочным. Прихватите несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно проверяйте положение боковин. После остывания шов отводят листы в сторону, выравнивают их положение. Проверьте углы угольником. Таким же образом возьмитесь за две оставшиеся стороны нагревателя.

Шаг 2 Соедините две подготовленные заготовки, подогните углы при необходимости и возьмитесь за противоположные края утеплителя. У вас получился короб отопителя, осталось сделать дно и крышку.

Четыре соединенных пустых листа, образующих коробку

Шаг 3 Возьмите дно и крышку. При ручной резке заготовок невозможно добиться идеальных размеров, всегда будут отклонения. Это не страшно, перед прихваткой днища и крышки установите их таким образом, чтобы разница в размерах была примерно одинаковой со всех сторон. Щели в несколько миллиметров сварятся без проблем. Чтобы крышка не упала в коробку, положите одну сторону на любую подставку, главное, чтобы она была тонкой и не мешала нужному положению детали. Сделайте несколько прихваток с каждой стороны утеплителя, как всегда, обратите внимание на положение элементов и при необходимости исправьте отклонения.

Для дна внутреннего утеплителя лучше взять лист толщиной 10 мм. На него приходится основной «улар» пламени, слишком тонкое дно может довольно быстро прогореть и в парилку начнет поступать дым. Когда коробка нагревателя полностью прихвачена, нанесите полные швы.

Шаг 4 . Сделать дверку в печке. Положите коробку горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

В нашем варианте обогреватель состоит из двух частей: внутренней и внешней. Внешний должен иметь размеры по периметру больше внутреннего примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренний нагреватель устанавливается во внешний на трубах, диаметр труб произвольный.

Шаг 5 . Проделайте в нижней части внешнего нагревателя отверстия для труб, на которых будет стоять внутренний нагреватель. Если у вас нет труб, вы можете использовать металлические прутья или арматуру. Убедитесь, что отверстия расположены горизонтально и на одинаковой высоте с обеих сторон боковых сторон внешнего нагревателя.

Таким же образом возьмите внешний нагреватель, топку печи и бак для воды. Вырежьте отверстия в топке для дров. Мы рекомендуем делать отверстия таким образом, чтобы вырезанные части листа можно было использовать в качестве дверей. Для этого в топке сделайте отверстия на 1 см больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление металлической печи для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Шаг 1. Подготовьте четыре плиты для сварки двух каменок. Размеры пластин по длине должны соответствовать размерам проема наружного нагревателя.

Этап 2 В верхней части внешнего обогревателя прорежьте отверстия для дымохода. Размеры отверстия должны соответствовать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Шаг 3 По периметру отверстия в печке для каменки приварить металлические полоски высотой около 2 сантиметров, размеры отверстия должны соответствовать размерам наружной каменки.

С внутренней стороны топки приварить уголок 45×45 м, одна сторона уголка должна заходить в отверстие для каменки и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров обогревателя. Конструкция будет упираться в эти полки в топочном проеме. Для повышения герметизации метаустановки утеплителя используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и поместите между низом утеплителя и упорами из уголка. Разъёмное соединение облегчит установку печи в парилке. Конструкции печки изготовлены из толстой стали, имеют большие размеры и вес; приваривать ТЭН к печке нецелесообразно. Гораздо удобнее сделать его разборным/разборным, это облегчит транспортировку и монтаж.

Этап 4 Приварить дверцу топки к петлям. Сварка двойным швом всех готовых конструкций. Шов лучше ставить снаружи и внутри.

Шаг 5 Вставьте внутренний нагреватель на место, он должен стоять на трубах и иметь вертикальное положение. Используя подготовленные пластины, соедините отверстия внутреннего и внешнего нагревателей. Если крепление внутреннего утеплителя вызывает сомнения, закрепите его сверху металлическими угольниками, угольниками или арматурой. Эти крепления будут скрыты, можно использовать любой металлолом.

Отверстие закрыто дверцей. Асбестовый шнур по периметру двери, крышка крепится болтами

Шаг 6 Приварить верхнюю крышку наружного нагревателя. Вырежьте в нем отверстие для трубы дымохода. Проверьте качество всех швов, при необходимости подправьте зазоры.

Камень почти готов. Отсталость только в том, чтобы сделать технологическое отверстие для очистки от сажи, выпадающей из трубы, и продумать установку топки. Копоть будет скапливаться на крышке внутреннего отопителя. Сбоку наружной стенки каменки проделайте отверстие, закройте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно обработайте болгаркой все углы, уберите заусенцы.

Предлагаем установить печь на металлические ножки. Высота ножек не менее 40 сантиметров, внизу необходимо разместить асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печь для бани (этапы сборки двойной каменки и установки ее на сварную камеру сгорания)

Видео – Банная печь (заключительная часть)

Мы уже упоминали, что каждый мастер в процессе изготовления печи может вносить свои изменения и коррективы с учетом собственных предпочтений и индивидуальных особенностей парилки. Изменения касаются не только габаритов печи, но и ее конструкции. Мы даем несколько советов по возможному использованию.

Ножки лучше сделать в виде продольной горки – значительно снижается давление на настил, нагрузки распределяются равномерно по нескольким половицам. Это очень важно, сама печка достаточно тяжелая, а еще нужно учитывать вес камней и воды. Для изготовления ножек подойдет любой доступный металл подходящих размеров, а для салазок можно взять квадрат 50×50 мм. Концы салазок не должны выступать за периметр печки, иначе можно поранить ноги.

На дно и стенки печи можно положить огнеупорный кирпич – металл меньше нагревается и тепло держится дольше. Огнеупорный кирпич бывает двух видов: теплопроводный (тяжелый) и теплоизоляционный (легкий). Последние используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнеупорный кирпич для банной печи должен хорошо проводить тепло, обратите на это внимание. Если вы планируете класть кирпич, то увеличьте размер топки на размер кирпича.

Топка и дверцы каменки могут быть изготовлены из пластин, полученных после вырезания отверстий. Для этого прорези делайте максимально ровными, используйте тонкие диски, чтобы уменьшить ширину прорези. Работать с ними сложнее и дольше, но в итоге вы все равно сэкономите время – не придется тратить его на изготовление отдельных дверей. Разумеется, экономится и металл.

Размеры дверок будут меньше размеров отверстий на ширину пропила, дверцы могут «проваливаться» в топку или каменку. Чтобы исключить такие ситуации, дверные упоры следует приварить с обратной стороны отверстий. Можно использовать узкие полоски металла. Упоры желательно приварить по всему периметру отверстий, а не в нескольких точках, таким образом вы повысите герметичность закрытия дверей.

Резервуар для воды лучше делать из нержавеющей стали; для сварки нержавейки нужно использовать специальные электроды. Отрегулируйте ток сварочного аппарата специально для нержавейки, помните, что ее варить сложнее, требуется некоторый опыт.

Если в ванне моются маленькие дети, обязательно сделайте защитное ограждение вокруг печи. Он может быть переносным или стационарным, это не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Если в процессе эксплуатации печи выяснилось, что ее мощности недостаточно для обогрева помещения – не расстраивайтесь. Эффективность теплопередачи печи можно значительно улучшить за счет увеличения полезной площади. Приварите любые металлические пластины по бокам и сверху, они будут выполнять роль радиаторов теплообменника. Есть еще один способ увеличить теплоотдачу. Для этого вам понадобятся изогнутые трубы диаметром около 50 сантиметров. Приварите их к бокам печки, один конец трубы должен располагаться под печкой, а другой над ней. В результате перепада температур в трубах появится тяга, холодный воздух будет подсасываться с пола под печью и выбрасываться горячим над ней. Печка будет работать по принципу булерьяновой печи.

Рекомендуем сделать регулируемую подачу воздуха на дверце топки. Проще всего сделать воздуходувку из трубы. Вам понадобится кусок трубы длиной ≈10 сантиметров и кусок жести такого же размера. Сделайте отверстие в середине двери по диаметру трубы. Из листового металла вырежьте круг диаметром на несколько миллиметров меньше номинального диаметра трубы. Просверлите два отверстия в стенках трубы, они должны лежать строго на одной линии и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, иначе заслонка не будет полностью перекрывать зазор, что ухудшит возможность регулировки количества подачи свежего воздуха.

Вставьте в отверстия кусок катанки соответствующего диаметра, загните верхний конец в виде ручки. Приварите к катанке кружок, вырезанный из листовой стали, закрепите изготовленную заслонку в отверстии дверцы топки.

Есть еще один способ сделать дверные проемы регулируемыми. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверцей должно быть равно толщине клапана. Пластины будут служить направляющими для клапана. Откройте одно или несколько отверстий по мере необходимости во время розжига печи.

Это далеко не все возможные улучшения металлической печи, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит истинное удовольствие, считают профессионалы.

Печи для бани “Тепло”: фото, характеристики, чертежи, схемы + ВИДЕО

Дополнительная информация о банных печах “Тепло” (ранее мы публиковали отзывы о печах “Жара”). Указаны марки печей и их вид в разрезе – это может быть полезно тем, кто планирует сделать самодельную печь из трубы.

Тепловой стандарт 500

Печь имеет топочный короб шириной 250 мм.

Печь “Жара-Стандарт 500”

Технические характеристики печи “Жара-Стандарт 500”

Чертеж печи “Жара-Стандарт 500” небольшая парилка.

Heat-baby 700

Бак для нагрева воды устанавливается сверху печи.

Печь “Жара-малыш 700”

Технические характеристики печи “Жара-малыш 700”

Схема печи “Жара-бэби 700”

Схема печи “Тепло”

Пламя Стандарт 650

Печь с навесным баком.

Печь “Жара-Стандарт 650”

Технические характеристики печи “Жара-Стандарт 650”

Схема печи “Жара-Стандарт 650”

Тепло-супер 800

Визуально печь не очень отличается от печи Heat-Standard 650. Что касается толщины металла печной трубы, то она у «Жара-супер» больше на 2 мм (10 мм).

Печь “Жара-супер 800”

Технические характеристики печи “Жара-супер 800”

Схема печи “Жара-супер 800”

Схема печи “Жара-супер 800”

2 Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей выход дымохода смещен относительно выхода горячих газов из топки. Благодаря этому простому приему можно увеличить площадь интенсивного нагрева верхней части топки, над которой располагается каменка.

Наконец, немного глуповатый ролик, с помощью которого рекламируются банные печи производства компании “Жара”.

Самое главное в бане – это, конечно же, печь. Есть много готовых решений для печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печки из металла.

Банная печь из металла своими руками

Этапы изготовления

Чертежей банной печи очень много и каждый из них имеет свой функционал. Начнем с печи.

• Топка – это первое, что нужно сделать. Размеры топки вы определяете сами, исходя из размеров вашей парилки.
  Главное помнить, что ширина и высота топки должны быть одинаковыми.
• На некоторых чертежах металлических печей можно увидеть готовые решения, которые можно купить в магазине, а не резать и варить самому. Например, двери, решетки, ручки и так далее. Вы сэкономите много времени, если купите их в магазине.
• Практически на всех чертежах топка состоит из 2-х частей. Дрова горят в одной части, а другая предназначена для сбора золы и одновременно служит поддувалом.
• Если сверху топки лежат камни, то ее следует сделать из колосника. Можно для красоты сделать декоративную решетку.

Важно! Если вы решили сварить банную печь самостоятельно, обратите особое внимание на толщину металла. Металл должен быть не менее 5 мм, чтобы его не повело при нагреве.

Детальный чертеж металлической банной печи

Резервуар для воды и место для камней

Чертеж металлической печи с каменкой и резервуаром для воды

Труба также должна быть изготовлена ​​из трубы большой толщины металл. Так он не сразу сгорит и прослужит вам долго.

Банная печь с трубой, проходящей через каменку и бак для воды

Дымоход

Также на чертеже банной печи необходимо указать место прохождения дымохода через крышу. Это место необходимо тщательно утеплить, так как воздух, проходящий через трубу, очень горячий.

Дымоход для сауны

Для изоляции дымохода от крыши лучше приобрести готовые растворы, которые продаются в специализированных магазинах для саун.

Таким образом, изготовить банную печь по чертежам самостоятельно не так уж и сложно. Кроме того, в магазинах продается множество готовых решений (решетки, двери, баки, трубы, дымоходы, изоляция дымоходов), с помощью которых построить печь будет еще проще.

Как сделать банную печь своими руками из металла видео:

Iron Stove 10, Котлы и спец., покупка

• Каталог>
• Котлы и спец.

{{dataProduct.TitleProduct}}

Код продукта: {{codeProduct}}

РАСПРОДАННЫЙ

{{b. Имя}} {{b.Имя}}

{{priceStartProd.priceUnit}}{{priceStartProd.priceDecimal}} {{priceStartProd.pricePromoUnit}}{{priceStartProd.pricePromoDecimal}}

{{priceStartProd.priceUnit}}{{priceStartProd.priceDecimal}}

{{priceVariant.otherPromoPriceUnit}}{{priceVariant.otherPromoPriceDecimal}} {{priceVariant.otherPriceUnit}}{{priceVariant.otherPriceDecimal}}

{{priceVariant.otherPriceUnit}}{{priceVariant.otherPriceDecimal}}

{{priceVariant.pricePromoUnit}}{{priceVariant.pricePromoDecimal}} {{priceVariant.priceUnit}}{{priceVariant. priceDecimal}}

{{priceVariant.priceUnit}}{{priceVariant.priceDecimal}}

{{priceVariant.otherPromoPriceUnit}}{{priceVariant.otherPromoPriceDecimal}}

{{priceVariant.otherPriceUnit}}{{priceVariant.otherPriceDecimal}}

{{л}}

{{p.Описание}}: {{p.PropertiesValues ​​| свойствоActive:resources.select:checkStartPrice()}}

{{p.Описание}}: {{p.PropertiesValues ​​| свойствоActive:resources.select:checkStartPrice()}}

{{pv.Описание}}

количество : {{количествообновлено | количествоZero:prodNonDisp:resources. quantityZero}}

Минимальное количество для заказа {{quantityMin}}

Максимальное доступное количество: {{quantityMax}}

вы выбрали:

Купить в интернет-бутике

Электронная почта*

Телефон *

Сообщение *

Согласно Д. Лгс. 196/03, собранные данные будут использоваться только для информирования о деятельности и инициативах Философии Финляндии и не будут переданы третьим лицам. Предоставление данных не является обязательным, но без личной информации невозможно будет предоставить запрошенные услуги. Заинтересованное лицо может осуществлять свои права в соответствии со ст. 7, Д. Лгс. 196/03. Держателем лечения является Философия Финляндии – Кастель Гоффредо (Мантова), Италия.

Принять*

Железная плита 10

• Описание

Доступно в 10/12 Рабочие дни

Cauldrons и Specials> Woodburning Plave> Litshic Wording> Желвная плита 101326
9 (> Желковая плита 101326
9 (> Желковая плита 101326. дом)

Железная плита HARVIA.
Железная плита 10 – отличный источник тепла для домов отдыха и бань.
На ней даже можно быстро сварить кофе. Желаемая температура легко достигается благодаря большому пространству для горения и точному контролю потока воздуха.
Вся топка и зона приготовления Iron Stove 10 изготовлены из прочного чугуна, который очень хорошо сохраняет тепло. Благодаря удобному размеру его также легко разместить. Прочная чугунная дверца с керамическим стеклом входит в стандартную комплектацию железной печи.
В нижней части печи есть удобное место для хранения. Мощность 10 кВт. для помещения размером 20>200 м ³ .

Технические данные:

Обогреватель модель	Выход нагревателя кВт.	Рекомендовано размер комнаты   мин. > макс.	Диаметр дымоход (мм)	Размеры обогревателя (мм) и вес (пустой – кг.)
ЖЕЛЕЗНАЯ ПЕЧЬ 10	10,0 кВт	20,0–200,0 м 3	115	Д. 360 x Ш. 570 x В. 750 – 85 кг.

• предыдущая: Электрический водонагреватель
  следующая: Факельная коптильня
• Котлы и специальные блюда

Запрос котировок Котел 80 л.

ДРОВЯНОЙ КОТЕЛ
Котел 80 л.
Черный котел

Котлы и специи

Готов к доставке Запрос котировок Факельный дымарь

ДЛЯ КОПЧЕНЫХ ПИЩЕВ
Факельная коптильня из нержавеющей стали
идеально подходит для мяса и рыбы

Котлы и специи

Готов к доставке Запрос котировок Модель трубы водонагревателя

ВОДОНАГРЕВАТЕЛЬ
Модель трубы (аксессуар)
22 л. нержавеющая сталь

Котлы и специи

Запрос котировок Котел 50 л.

ДРОВЯНОЙ КОТЕЛ
Котел 50 л.
Котел из нержавеющей стали

Котлы и специальные изделия

Как установить дровяную печь в камин

Дровяные печи являются отличной альтернативой традиционным открытым каминам. Если у вас есть традиционный камин, вы можете увидеть преимущества установки в нем дровяной печи.

Чтобы установить дровяную печь в камине, сначала необходимо найти подходящее место, запланировать дрова, заложить безопасный пол и защитить стены. Вам также потребуется правильное оборудование, измерения и вентиляция помещения.

В оставшейся части этой статьи дается подробное объяснение:

• На что следует обратить внимание перед установкой дровяной печи в существующий камин
• Действия по установке
• Проблемы, с которыми вы можете столкнуться установка дровяной печи

Соображения перед установкой дровяной печи в камине

Если у вас есть пустая ниша или вы открываете камин, при установке дровяной печи учтите следующие моменты.

Вентиляция помещения

Для работы дровяной печи требуется достаточное количество воздуха. Недостаток воздуха в комнате приведет к таким проблемам, как проблемы с разжиганием огня и неспособность дыма подняться через дымоход. При установке дровяной печи в традиционный камин проверьте воздухопроницаемость помещения. Если этого недостаточно, поместите внутрь небольшой вентиляционный кирпич.

Диаметр дымохода и тип дымохода

Тип дымохода должен соответствовать классу 1, чтобы в камин можно было установить дровяную печь. Открытый сплошной дымоход обычно относится к первому классу, но если вы заменяете существующий, убедитесь, что это не сборный дымоход или дымоход класса 2, потому что ни один из них не подходит для печи. Далее определитесь с диаметром дымохода. Если он не подсоединен к нужному вкладышу дымохода или размеру дымохода, он не только будет плохо работать, но и не будет безопасным.

Для многих печей мощностью до 20 кВт требуется минимальный диаметр дымохода 6 дюймов, но в некоторых случаях можно использовать 5 дюймов, если производитель заявляет, что это безопасно. Убедитесь, что диаметр дымохода не маленький, и следите за трещинами. Они потребуют ремонта, даже если вы устанавливаете вкладыш дымохода. Некоторые дымоходы не подходят для использования с дровяной печью. В этом случае установите двойную стену в качестве альтернативы.

Тепловая мощность

Дровяные печи, хотя они и более эффективны, чем камины, могут производить много тепла. Если у вас большой камин, это не значит, что вы можете заполнить его самой большой дровяной горелкой. Чтобы предотвратить перегрев вашей комнаты, используйте калькулятор печи, чтобы определить тепловую мощность вашей печи и оптимальное количество.

Дровяной очаг и окантовка

Ваша дровяная горелка, скорее всего, будет разных размеров и форм. Однако не думайте, что он подойдет. Соблюдайте правила использования очага во время установки дровяной горелки. Для очагов, которые достигают 100 градусов Цельсия, правила требуют, чтобы они:

• Имели площадь не менее 840 x 840 мм.
• С обеих сторон печи он должен выступать не менее чем на 150 мм, а спереди – на 300 мм.
• Имеют толщину 12 мм.
• Изготавливаться из негорючих материалов.

Если температура превышает 100 градусов Цельсия, минимальная толщина должна быть 250 мм. Если вы планируете повторно использовать очаг, убедитесь, что в нем нет трещин, так как они могут стать проблемой из-за выделяемого тепла. Если в вашем старом камине есть окантовка, в которой вы хотели бы разместить дровяную печь, и она негорючая, вам не нужно делать замену. Однако в качестве альтернативы можно использовать каминную балку.

Пространство между горючими материалами

Если вы устанавливаете дровяную печь в существующий камин, убедитесь, что между ней и горючими материалами, такими как обои или гипсокартон, остается достаточно места. Ознакомьтесь с инструкцией по установке, так как требуемое расстояние для каждой печи разное.

Если ваш камин сделан из негорючих материалов, таких как кирпич или камень, законодательные нормы относительно дистанцирования печи отсутствуют. Однако нехватка места повлияет на производительность печи из-за недостаточной циркуляции тепла и воздуха.

Соблюдать строительные нормы и правила

При установке дровяной печи разрешение на планировку не требуется, если камин уже существует. Однако необходимо убедиться, что он соответствует строительным нормам. Вы можете найти эту информацию на веб-сайте вашего местного муниципального совета или посетить их офисы. Если вы строите новый дымоход, убедитесь, что вы получили разрешение на строительство до начала строительства.

Перед установкой подумайте, находится ли ваш дом в зоне контроля дыма. Если вы планируете сжигать дрова вместо бездымного топлива, вы можете проконсультироваться с муниципальным советом, так как вы получите разрешение только на использование освобожденного от налога устройства.

Установка дровяных печей стала проще с тех пор, как они были изобретены в 1500-х годах в Европе. В то время они могли легко представлять опасность с вдыханием дыма и опасностью возгорания. Тем не менее, вы можете выполнить следующие шаги для правильной установки.

Найдите подходящее место

Перед установкой дровяной печи:

1. Подумайте о местоположении вашего камина и мебели.
2. Убедитесь, что ваш камин расположен в центральной зоне, чтобы он эффективно согревал комнату после установки.
3. Расставьте мебель лицом к дровяной горелке и соблюдайте дистанцию ​​в целях безопасности.

Блуждающие искры могут легко попасть на мебель и горючие материалы и вызвать пожар. Также они обладают высокой теплоотдачей, из-за чего неудобно сидеть возле дровяной печи.

Подготовьте отверстие

Перед установкой дровяной горелки очистите отверстие камина и откройте его, чтобы освободить место для печи. С открытым дымоходом и большим каминным проемом теперь можно будет сделать замеры для вашей печи и вставить новый очаг или перемычку.

Выберите подходящий размер модели

Дровяные печи бывают разных размеров. Выберите тот, который имеет тепловую мощность с подходящим измерением для пространства, в котором вы будете его устанавливать. Убедитесь, что вы сняли размеры вашего существующего камина перед установкой. Рассчитайте потребность в отапливаемом помещении в киловаттах. Вы можете сделать это, измерив высоту, глубину и ширину площади в метрах, умножив полученное значение на 3 и разделив на 14.

Если ваше помещение больше и имеет высокие потолки, выберите модель с большей мощностью. Если он меньше, выберите тот, у которого меньше мощность.

Дизайн вашего камина

Ваш камин должен соответствовать особым правилам, таким как расстояние при использовании очага вдали от горючих материалов. Во-первых, добавьте негорючие материалы, такие как плитка, камень или кирпич, на оголенный участок, где вы разместите дровяную горелку. Если ваш пол не является огнеупорным, добавьте небольшой участок, чтобы обеспечить безопасность вашего дома, когда искры от дерева падают на пол.

Во-вторых, добавить защиту стенкам камина, который будет за печкой. Выберите термостойкий материал, такой как плитка, кирпич или камень.

Защитные материалы защищают стены от высоких температур и случайных искр. Однако устанавливайте дровяную горелку на безопасном расстоянии.

Выберите подходящий тип дров и спланируйте место для него

Вам потребуется много дров для горелки. Вместо того, чтобы совершать несколько вылазок на улицу, можно при проектировании и монтаже освободить место для хранения дров. Убедитесь, что вы выбрали древесину с меньшим содержанием влаги. Лучше всего подходят сушеные бревна.

Древесина с высоким содержанием влаги дает много дыма, что приводит к скоплению смолы в дымоходе и вызывает почернение печного стекла. Имея место рядом с дровяной горелкой, вы можете разместить дрова, чтобы они высохли, прежде чем сжигать их.

План удаления золы

Ожидайте, что ваша дровяная печь будет производить большое количество золы. Перед установкой спланируйте, как вы будете утилизировать или использовать его, чтобы содержать дом в чистоте и не заполнять печь. Пепел может оставаться горючим и горячим в течение нескольких дней. Убедитесь, что вы обращаетесь с ним осторожно и поместите его в негорючий контейнер. Вы можете повторно использовать золу в качестве компоста для своего сада или выбросить ее как мусор.

Найдите профессионального установщика

Найдите специалистов по установке дровяных печей, которые позаботятся о том, чтобы они работали эффективно, соответствовали нормам и обеспечивали безопасность вашего дома. Вы можете искать в Интернете компании, предлагающие эти услуги, и проверять отзывы, чтобы убедиться в их надежности.

Профессиональный установщик может получить необходимые разрешения, предоставить сертификат соответствия здания и уведомить местные власти о том, что установка была произведена от вашего имени. Вам может потребоваться предоставить этот сертификат во время продажи вашего дома и для подтверждения вашей страховки.

План технического обслуживания и эксплуатации

После того, как установка дровяной горелки в камине одобрена, вам необходимо запланировать текущее техническое обслуживание, например, регулярную чистку дымохода. Ваша дровяная горелка также будет ежегодно проверяться сертифицированным трубочистом (CSIA), чтобы убедиться, что она работает безопасно и эффективно.

Процесс установки шаг за шагом

1. Приобретите подходящую дровяную горелку и дымоход. Эффективность вашей дровяной горелки будет зависеть от ее подключения к правильному отверстию с помощью правильного дымохода. В противном случае будет потрачено много энергии. Поговорите со своим поставщиком.
2. Проверьте дымоход или линию дымохода. Перед установкой дровяной горелки убедитесь, что это делает профессиональный установщик. От этого зависит огневая эффективность.
3. Прочистить дымоход. Убедитесь, что дымоход дровяной печи находится в хорошем состоянии. Если он слишком велик, это может привести к чрезмерному охлаждению дымовых газов из-за большой площади поверхности. Охлаждение снижает скорость дымовых газов, низкую тягу, конденсацию и накопление креозота. В этом случае добавьте небольшой вкладыш или дымоход, чтобы предотвратить эти проблемы. Также можно установить печную трубу внутрь дымохода камина.
4. Установить печную трубу через дымоход. Установите его над заслонкой камина через отверстие в кладке, вырезанное над горловиной. Чтобы предотвратить попадание газов в помещение, предусмотрите уплотнение или закройте заслонку наглухо. Сделайте это с помощью волокнистой изоляции, такой как минеральная вата, или используйте листовую сталь. Этот вид установки более энергоэффективен и предпочтительнее установки дымохода в топку или через заслонку.
5. Установите противопожарную рамку. Используемый материал должен быть негорючим и должен облегать дымоход дровяной печи, полностью перекрывая отверстие дымовой трубы. Установите стальную раму, чтобы удерживать регистрационную пластину, которая сохраняет целостность изоляции дымохода и предотвращает падение предметов в дымовую трубу и камин.
6. Установите патрубок дымохода в верхней части дровяной горелки. Сделайте это в небольшом углублении и поместите между ними пожарную веревку определенной длины. Затяните выпускное отверстие дымохода и вдавите веревку на место, которую вы найдете при покупке дровяной горелки. Он действует как уплотнение между рамой и дровяной горелкой. Отмерьте расстояние 100 мм внутри выхода дымохода от верхней части рамы регистратора и отрежьте дополнительный вкладыш дымохода. Аналогичным образом обрежьте дымоход.
7. Вставьте номерной знак в рамку. Используйте обрез дымохода в качестве шаблона и обведите его линией. Вырежьте круг с помощью ножовки, лобзика или лобзика. Пластина состоит из двух частей, которые окружают дымоход. Сделайте это для каждого — установите прямые отрезки, чтобы зафиксировать зазоры. Для номерного знака используйте пожарную мастику для герметизации зазоров и стыков.

Причины, по которым вам следует сохранить существующий камин

• Он сохраняет оригинальность вашего камина и дома. Жалко уничтожать классическую и оригинальную плитку.
• Гарантирует, что стиль вашего камина гармонирует со стилем других комнат.
• Это позволяет вам оставить свои варианты открытыми на случай, если вы когда-нибудь захотите вернуться к использованию своего камина.
• Если вы собираетесь сменить дом, вы можете легко переместить дровяную печь в соседний дом или переместить ее в другую комнату по вашему выбору.
• Позволяет добавить комнате новый стиль. Многие дровяные горелки бывают разных размеров и цветов, что дает вам множество вариантов.
• Экономит затраты на установку и ремонт.

Средняя стоимость установки дровяной печи

Дровяная печь является привлекательной особенностью вашего дома, особенно зимой, когда вы хотите устроиться поудобнее и согреться с семьей у огня. Однако сколько вы готовы установить в существующем камине? В то время как многие установщики и подрядчики не решаются размещать свои расходы в Интернете, в этой статье рассматривается средняя сумма, которую вы понесете.

Каждый инсталляционный проект уникален. Поэтому расходы могут варьироваться. Такие действия, как открытие существующего камина, добавление нового очага и новая топливная подкладка, имеют разные цены. Стоимость установки в среднем состоит из следующего:

In an existing fireplace

How much will it cost

$1,361

Installation activities cost the following on average:

Work Description	Cost
Вывоз мусора	30 $
Расширение проема при необходимости	110 $
Дымоход	360–665 $
Удаление старого камина и открытие его до открытия Builder	$ 54
Lay and Supply of Likestone Hearth	$ 180 – $ 360
$ 180 – $ 360
$ 180 – $ 360
$ 180 – $ 360
долл.
Подгонка и поставка подставки для хранения бревен	$ 240
Установка окружающей0653 Требуемый тип вкладыша дымохода Использование вкладыша дымохода приводит к значительной разнице в стоимости при установке. Он находится внутри дымохода и действует как барьер, защищающий дымоход и его стенки от коррозии, горючих продуктов и тепла. В зависимости от состояния дымохода рекомендуется использовать дымоход. Если у вас есть дымоход, металлический вкладыш дымохода опускается вниз, чтобы соединиться с печью. Затраты увеличиваются там, где нет дымохода, и его необходимо создать с системой дымохода с двойной стенкой. Если ваш дымоход имеет небольшое отверстие или засорен, его необходимо открыть, чтобы установить дровяную печь. Существует два вида вкладышей дымохода: вкладыши марки 904 и марки 316. Вкладыши класса 904 дороже, потому что это вкладыш класса. Это означает, что он более упругий и толстый. Вам придется заплатить примерно 157 долларов дополнительно. Вот видео, которое поможет вам выбрать вкладыш дымохода: Требования к доступу Для установки на высоте более двух метров требуются леса. Использование специализированного оборудования также потребует дополнительных затрат на установку. Кроме того, если вы превращаете газовый камин в дровяной, вам придется нести дополнительные расходы на замену облицовки и деталей из нержавеющей стали, ремонт каменной кладки и строительство или замену дымохода. Качество печи Выбор эффективной печи не означает выбор той, которая выглядит лучше всего. Выберите тот, который имеет хорошее качество, в зависимости от таких элементов, как тепловая мощность, дымоход, тип топлива и процесс его установки. Варианты топлива. Для дровяных печей требуется определенный вид топлива, и различные требования к деталям могут привести к изменению цены. Заранее подумайте о стоимости покупки топлива и эксплуатации отопительной печи в долгосрочной перспективе. Дровяные печи более доступны, потому что их производство менее затратно. Материалы печи. В последнее время появились более современные дровяные печи из сварных стальных листов. Чугунные печи стоят дороже, но вы можете приобрести и другие конструкции, построенные из комбинации материалов. Конструкция печи . Чугун популярен, потому что он предлагает традиционный вид, но внешний вид не сильно влияет на стоимость, потому что большинство из них сделаны из аналогичных материалов. Однако определяющими будут такие факторы, как размер, количество деталей и тепловая мощность. Такие конструкции, как поворотные функции для хранения бревен, или установки с двойным фасадом увеличивают стоимость, поскольку требуют больше производственных материалов и времени. Очаг. Вы можете приобрести его у продавца, но имейте в виду, что это дополнительная плата после покупки дровяной печи. Разрешения Они влекут за собой дополнительные расходы, поскольку требуют оплаты вашей установки в соответствии со строительными нормами. Для установки дровяной печи необходимо получить разрешение на строительство. С другой стороны, профессиональные установщики могут добавить эту сумму к общей стоимости установки, если у них возникнут проблемы с посещением местных органов власти от вашего имени. Размер компании и местоположение Цены различаются в зависимости от вашего местоположения. Установщики будут взимать плату по-разному, особенно в элитных жилых районах. Для крупных компаний с накладными расходами стоимость установки будет выше по сравнению с операторами-фрилансерами. Однако не попадайтесь на удочку мошенников, которые утверждают, что они профессионалы, просматривая их обзоры в Интернете. Типичные проблемы, с которыми вы можете столкнуться при использовании дровяных печей, и их решения Дровяные печи — отличное оборудование для вашего дома, обладающее большими преимуществами. Однако с ними могут возникнуть проблемы, а при неправильной установке они могут быть опасны. Всегда читайте инструкции по установке после покупки. Вот некоторые из проблем, с которыми вы столкнетесь, и их решения: Герметизация дома. Дымоходы не смогут нормально работать в домах, где они плотно закрыты, что снижает вентиляцию. Обмен воздуха снаружи и внутри ограничен. Недостаточная подача воздуха будет препятствовать правильному горению огня, когда дым поднимается в дымоход. Если это проблема, обратитесь к специалисту, а тем временем откройте окно или дверь, чтобы поддерживать постоянный приток воздуха. Непроходимость дымохода. Обломки после бури, животные, накопление избыточного креозота, разрушение каменной кладки и гнезда могут засорить дымоход. В этом случае горючие материалы не будут выходить из дымохода, из-за чего в дровяной печи будет сквозняк. Убедитесь, что ваш дымоход регулярно чистится и осматривается квалифицированным трубочистом, чтобы устранить засорение. Неисправная дверь. Из-за негерметичной двери в дровяной печи будет сквозняк. Проверьте, нет ли повреждений на прокладке, и замените ее у поставщика. Если стекло имеет сквозняк и повреждено, оно также может потребовать замены. Утечка или отсутствие уплотнения. Дровяная печь должна быть надлежащим образом подключена к дымоходу, а ее размер должен соответствовать требованиям производителя. Их отсутствие, поломка дымохода или протечка приведут к тому, что печка будет дымить. Некоторые из этих ошибок возникают во время установки. Обратитесь за профессиональной помощью, чтобы повторно заделать швы с помощью термостойкого цемента. Если труба помята, замените этот участок. Запах краски. При установке камин переделывается под печь. Краска может издавать раздражающий запах от этих стен или новой дровяной печи, когда она зажжена. Однако эта проблема носит временный характер и исчезнет после того, как краска полностью высохнет. Если это сохраняется в течение нескольких недель, обратитесь к производителю или продавцу. Невысушенная древесина. Необходимо использовать тщательно просушенные или выдержанные дрова. Сжигание сырых или сырых дров приводит к образованию большого количества дыма, отложений в дымоходе и печи, а также грязного креозота. Часто задаваемые вопросы Станет ли ваш дом более ценным, если вы установите дровяную печь? Стоимость вашего дома не обязательно увеличится, но он станет более желанным для потенциальных покупателей, а значит, и более надежным. Дровяные горелки не только создают ключевой дизайн в вашем доме, но и создают ощущение домашнего уюта. Можете ли вы выполнить установку своими руками? Технически можно. Тем не менее, установку лучше проводить специалисту. При неправильной установке вы подвергаетесь потенциальному риску опасных для жизни опасностей, таких как токсичные пары и пожары. Если вы собираетесь делать своими руками, убедитесь, что вы соблюдаете строительные нормы и правила, и получите сертификат местного муниципального совета. Можете ли вы выкопать старый камин, чтобы установить дровяную горелку? Если ваш камин полностью скрыт или это газовая плита в углублении, вы можете открыть его и установить внутри дровяную печь. Однако это будет зависеть от нескольких вещей. Во-первых, вы должны убедиться, что размер отверстия камина достаточно велик, чтобы в него поместилась дровяная горелка. Чтобы узнать, насколько она велика, вам нужно поработать, пробивая ее. Знание его размера также поможет вам определить размер дровяной печи, которую вы можете установить, соблюдая правила. Проверьте, находится ли ваш дымоход в хорошем рабочем состоянии, если ваш камин не использовался в течение достаточно долгого времени. Попросите трубочиста проверить и почистить его, чтобы убедиться, что в нем нет трещин. Кроме того, установите вкладыш для дымохода, если его нет, чтобы печь была безопасной и эффективной. Можно ли выполнить установку без дымохода? Во многих домах, современных или традиционных, в каминах нет дымохода, и предполагается, что вместо дровяной горелки можно использовать электричество или газ. Однако, если вы хотите установить дровяную печь в своем камине, есть продвинутый способ убедиться, что вы не пропустите, используя систему дымохода с двойной стенкой. Это изолированная дымоходная труба, предназначенная для замены дымохода. Он выходит за пределы дома, позволяя выхлопным газам и дыму выходить, как традиционный дымоход. Тем не менее, для удовлетворения требований требуется установка профессиональным установщиком. Bottom Line Установка дровяной печи в вашем камине является хорошей инвестицией, которая обеспечивает комфорт и делает его более желанным. Учитывайте вентиляцию помещения, тип дымохода и диаметр дымохода, соблюдайте строительные нормы и тепловую мощность. Убедитесь, что вы следуете инструкциям по установке, если вы делаете это самостоятельно, и получите сертификат соответствия. Стоимость установки варьируется в зависимости от различных видов деятельности, размера компании и местоположения. Регулярное техническое обслуживание и проверка трубочистом имеют решающее значение для устранения проблем, которые могут представлять угрозу безопасности, таких как закупорка дымохода и протечки уплотнений. Источники Прямые печи: можно ли установить печь в существующий камин? Design Hunter: установка дровяной печи Комплексный дымоход: руководство по установке дровяной печи Цена, пожалуйста: Стоимость установки дровяной печи и цены 2020 Burning Inspirations: можно ли установить дровяную печь без дымохода? Печи Salamander: используете существующий камин? 100010 Поделись этой публикацией Стеклянная дверца дровяной печи | Изделия для замены стекла для дровяной печи Часто задаваемые вопросы о дверце дровяной печи Почему Neoceram ® и керамическое стекло Pyroceram® используются в стекле для дровяной печи? Neoceram ® и Pyroceram ® исключительно хорошо подходят для использования в условиях температурного диапазона от высоких до низких, поскольку они имеют почти нулевое тепловое расширение. Если бы вы положили лед на горячее стандартное стекло, оно, скорее всего, разбилось бы. НеоКерам ® и Pyroceram ® выдерживают такое изменение температуры и не разрушаются. Они выдерживают тепловой удар до 1472 градусов по Фаренгейту в течение ограниченного времени воздействия. В чем разница между закаленным стеклом и керамическим стеклом? Керамика Стекло обычно называют стеклом, но на самом деле это прозрачная керамика. В отличие от настоящего стекла, керамика может выдерживать длительное воздействие высоких температур, не опасаясь разрушения. Он также устойчив к сбоям из-за изменения температуры. Это идеальное решение для многих дровяных печей и каминов, где стеклянные панели находятся на расстоянии менее 6 дюймов от пламени. Мы предлагаем два различных типа керамического стекла. Керамическое стекло может выдерживать непрерывную температуру 1472 градусов по Фаренгейту. Закаленное стекло — это обычное стекло, прошедшее термическую обработку для повышения прочности и устойчивости к тепловому удару, чтобы предотвратить травмы путем изменения рисунка излома. Закаленное стекло используется в тех случаях, когда тепло, механическая прочность и безопасность являются важными факторами. Например, стекла в автомобилях закаляются, чтобы сделать их прочными и менее опасными, когда они разбиваются или разбиваются. Закаленное стекло также используется в каминных дверцах, в кирпичных и сборных каминах, оснащенных решеткой для удержания горящих дров. Закаленное стекло выдерживает постоянную температуру 470 градусов по Фаренгейту. Если закаленное стекло подвергается воздействию более высоких температур, оно постепенно ослабляет структуру стекла, что делает его более восприимчивым к поломке. Если кусок закаленного стекла постоянно подвергается воздействию температуры 600 градусов по Фаренгейту или выше, стекло расколется на мелкие осколки. Почему цены на NeoCeram ® или PyroCeram ® намного ниже, чем в других стекольных магазинах? НеоКерам ® и PyroCeram ® , которые мы предлагаем, имеют такое же качество, как и в обычном стекольном магазине. Почему наши цены такие низкие? Разница в том, что мы покупаем и храним большие количества и можем продать их вам дешевле. Должен ли я использовать закаленное стекло или керамическое стекло для каминного стекла? Большинство газовых каминов закрыты закаленным стеклом, которое может выдерживать температуру до 400-500 градусов по Фаренгейту. Часто это камины, дверцы которых находятся на безопасном расстоянии от пламени. Как правило, безопасное расстояние от передней части решетки до стекла камина составляет 4 дюйма или более, чтобы поддерживать максимальную температуру 400–500 F. В чем разница между стеклом Robax Glass ® , стеклом Pyroceram ® , стеклом NeoCeram Glass ® ? Все 3 марки керамического стекла, используемые в качестве замены стекла дровяной печи. Neoceram ® и Pyroceram ® имеют превосходные температурные характеристики. Как работает Неокерами ® или Pyroceram ® выдерживают скопление дыма? Дым быстро почернеет? В материалах Neoceram ® или Pyroceram ® нет ничего особенного, что предотвратит их окрашивание от нагревания или образование отложений внутри дровяной печи или камина. Если у вас возникли проблемы с окрашиванием стекла, вам следует проконсультироваться в местном магазине печей или каминов, чтобы обсудить возможных виновников, таких как тип дров, которые сжигаются, или требуется ли чистка дровяной печи или камина или другое обслуживание. Как очищать Neoceram ® и Pyroceram ® ? Как Neoceram ® , так и Pyroceram ® легко очищаются любым стандартным средством для мытья стекол или любым другим продуктом/методом, который вы используете для очистки обычного стекла. Для особенно стойких отложений вы также можете использовать мягкое чистящее средство для духовки, чистящее средство для варочной поверхности, средство для мытья посуды вручную и воду или пасту из пищевой соды. Будьте осторожны и обязательно используйте только неабразивную ткань или бумажное полотенце. Никогда не используйте абразивные порошки или губки, иначе вы рискуете поцарапать стекло. Что, если мой кусок не является квадратом или прямоугольником и его нужно вырезать по шаблону? Не волнуйтесь! Мы можем вырезать практически любую форму. Во многих случаях мы можем следовать письменному описанию, которое вы добавили в нашу контактную форму в разделе комментариев. Если есть особые изменения или размеры, которые трудно описать, отправьте предварительный чертеж на утверждение по электронной почте [email protected] или по факсу (360) 892-8152. Конечно, для достижения наилучших результатов мы можем порекомендовать вам предоставить бумажный шаблон; нет никакой замены для точного образца. Пожалуйста, нарисуйте свой стакан на большом куске плотной бумаги/картона/продуктового мешка/и т.д. и напишите нам по адресу: Peninsula Glass Company Кому: One Day Glass 6295 NE 147th Ave Vancouver, WA 98682. Пожалуйста, укажите свое имя и контактную информацию на шаблоне или вместе с ним, и один из наших представителей по обслуживанию клиентов свяжется с вами, как только Шаблон получен для подтверждения вашего заказа. Что такое шовный край? Как узнать, нужна ли мне обработка края? Кромка со швом слегка отшлифована для удаления острых заусенцев. Стекло со швом безопасно в обращении, но не является декоративным. Это наша стандартная отделка, доступная без дополнительной оплаты. Мы никогда не отправим вам стекло с острыми краями, с которыми вы не сможете безопасно обращаться без порезов. Край со швом рекомендуется для всех применений, в которых края стекла не видны. Например, если ваше стекло будет вставлено в раму дверцы камина и после установки стекла никто не увидит его краев, вам понадобится только кромка со швом. Для полок, столешниц и т.п. вы можете рассмотреть возможность перехода на более законченный/украшенный край. Что делать, если меня интересует тип стекла, которого нет в списке? Перечисленные типы стекла — это единственные типы стекла, которые мы держим на складе и которые доступны для немедленной отправки. Если у вас есть определенный тип стекла, который вам нужен для проекта (например, специальные оттенки, толщина или рисунок), пожалуйста, свяжитесь с нашим офисом. Возможно, мы сможем заказать стекло по вашему индивидуальному заказу. Пожалуйста, имейте в виду, что выполнение специальных заказов может занять до 2 недель, а цены будут варьироваться в зависимости от ваших запросов. БЕСПЛАТНАЯ и гарантированная безопасная доставка Все посылки отправляются застрахованными. Наш стандартный способ доставки — FedEx Ground, который доставляет большинство внутренних отправлений в течение 7 рабочих дней, но в большинстве случаев мы можем отправить так же быстро, как FedEx Next Day Air. 10 идей дровяной печи Van для переоборудования вашего дома на колесах 6 июня, 2020 by Sebastian Santabarbara Я живу в фургоне уже почти три года, и один из этих лет я провел, греясь дровяной печкой в ​​фургоне. Честно говоря, нет ничего лучше настоящего огня, который согреет вас зимними вечерами. Потрескивающие бревна, тлеющие угли, теплый свет, придающий вашему фургону ощущение уюта. Это то, из чего сделаны мечты! Мы всегда хотели, чтобы в нашем фургоне был дровяной камин, и это помогало нам оставаться в тепле и комфорте в суровую английскую зиму. К сожалению, нам пришлось убрать наш костер из-за наших планов путешествия по Европе, но у нас всегда будут воспоминания, и мы не жалеем, что установили его. Если вы подумываете о долгосрочной жизни в фургоне или крошечном домике, то камин — это то, что вам нужно. Просто помни; когда вы греете пальцы ног и наслаждаетесь запеченным на углях картофелем в мундире, это мы подкинули вам эту идею! Избранное изображение © Brandon Vandulken Дровяная печь-фургон Идеи для каждого туриста Что такое дровяная печь-фургон? Дровяная печь для фургона — это небольшая дровяная печь, которую можно разместить в фургоне. Это может показаться простым, но есть много факторов, которые вы должны учитывать, прежде чем устанавливать что-то, в котором находится целая куча раскаленных углей. Печи-фургоны, или, как их чаще называют, дровяные горелки, могут быть самых разных форм и размеров. Тип, который вы решите включить в свою сборку, несомненно, определит, какие приспособления вам нужны, но мы вернемся к этому через минуту. Безопасна ли их установка? Если все сделано правильно, дровяную печь-фургон можно безопасно установить без профессиональной помощи. Вам нужно будет убедиться, что вы правильно укомплектовали свой фургон и удалить все легковоспламеняющиеся материалы из непосредственной близости. Чтобы узнать больше о том, как установить огонь в сборку вашего автофургона, ознакомьтесь с нашей электронной книгой «Как построить автодом»! Что мне нужно? Огонь . Это, наверное, очевидно, но для разных стилей нужны разные дымоходы и соединительные детали. Дымоход . Если есть возможность, выбирайте дымоход с двойной изоляцией. Таким образом, у вас будет меньше теплопередачи на другие материалы вокруг вашего огня. Вы можете использовать что угодно, от выхлопных труб до гигантских дымоходов с суперизоляцией. Соединительные детали – иногда вам может понадобиться тройник или колено, чтобы соединить дымоход с камином. Сделайте свое исследование перед покупкой. Обшивка высокой плотности — своего рода резиновый дорожный конус, который устанавливается над дымоходом и крепится болтами к фургону. Противопожарный герметик и веревка . Любые отверстия, которые вы проделываете в своем фургоне, необходимо заполнить огнеупорной веревкой и герметиком. Помните, что вы пытаетесь предотвратить распространение тепла от этого дымохода на другие части кузова или крыши вашего фургона. Основание из камня/плитки . Вам понадобится что-то жаростойкое, на чем будет стоять огонь. Камень или плитка великолепны, так как это плотные материалы, но просто помните, что они увеличат общий вес вашего фургона. Hardibacker – Огнеупорная доска для вашего костра. Дождевик – Предотвращает попадание дождя в дымоход. Краска для печи – Краска, устойчивая к высоким температурам, если вы изготавливаете горелку самостоятельно. Что такое многотопливная печь? Двухтопливная или многотопливная печь — это устройство, которое может сжигать дрова и уголь. Некоторые устройства также могут сжигать природные материалы, такие как торф, без засорения. Обратитесь к производителю или внимательно изучите любые списки в Интернете, чтобы узнать, что именно вы можете сжигать в своем огне. И помни; всегда используйте бездымное топливо, когда это возможно. Законна ли дровяная печь Van? Вы можете установить дровяную печь на узкой лодке или в пастушьей хижине, поэтому нет никаких причин, по которым вы не можете включить дровяную печь-фургон в свой передвижной дом. Единственная проблема, с которой вы можете столкнуться, это получение страховки для долгосрочного путешествия по Европе. Если вы находитесь в Штатах и ​​живете в фургоне, то у вас не будет никаких проблем. Если вы читатель из Великобритании, то есть компании, которые застрахуют вас для коротких поездок по Европе, и другие, которые застрахуют вас до тех пор, пока вы сможете доказать, что ваш костер не закреплен и может быть удален. Просто проведите исследование и убедитесь, что вы, ваша семья и ваше имущество защищены на случай худшего. 1. Печь с двойной дверцей Печь с двойной дверцей – это квинтэссенция печи для любого образа жизни. Это вызывает в воображении образы уютной жизни в хижине или загородной жизни, и смотреть, как танцует пламя, гораздо интереснее, чем многие вещи по телевизору. Печи с двумя дверцами можно поднимать довольно широко, и их легко привинтить к каменному основанию для жизни в пути. Дымоход находится сверху, поэтому вы можете расположить печь как можно ближе к стене, сохраняя при этом безопасный зазор. Единственным недостатком использования этой горелки в качестве дровяной печи-фургона является то, что она довольно громоздкая, и кусок камня, который вы должны использовать под ней, вероятно, тоже будет тяжелым. Если вы думаете о переоборудовании школьного автобуса или наземного транспортного средства, то этот стиль определенно может вам подойти! Мы видели много кубических мини-печек в кемперах, особенно в Mercedes Sprinter Conversions. Кубический мини имеет размеры 11″ x 12″ x 10,5″ и может производить до 14 000 БТЕ. Этого достаточно, чтобы нагреть дом на колесах длиной до 40 футов! При таких размерах эту штуку можно спокойно починить где угодно. Более того, верхняя часть устройства идеально подходит для разогрева пищи или кипячения чайника. С кубическим мини-домом вам не нужно жертвовать массами площади пола, и вы по-прежнему можете использовать сухое, испаряющее влагу тепло, которое исходит от горящих дров и бездымного угля. Мне действительно следовало бы назвать это «горелкой для палочек», потому что я не уверен, что вы сможете поместить внутрь настоящее полено. Тем не менее, ни на секунду не думайте, что эта дровяная печь для фургона не сделает ваш дом на колесах красивым и поджаренным, как только термометр упадет ниже 0. Их дешево купить, и они сэкономят вам чертовски много на счетах за отопление. если вы привыкли греть дизельный обогреватель всю ночь. Еще одна миниатюрная горелка высотой 12,5 дюймов. Это отличный вариант, если вы планируете установить камин на столешнице или приподнять над землей, чтобы вы могли чувствовать, как тепло течет прямо к вашей кровати. С диаметром дымохода 1,9″, это горелка, для которой вы ожидаете использовать выхлопную трубу или аналогичный продукт. Помните, всегда покупайте самый безопасный дымоход на рынке. Альтернатива — улететь в огненном шаре, а этого никто не хочет! 4. Хоббит Итак, я, возможно, изначально включил эту дровяную печь-фургон в наш список, потому что она называется «Хоббит», и я люблю ВК. Однако, поскольку я это понял, я придумал несколько актуальных причин, почему этот стиль и форма идеально подходят для кемпера. Эта печь с одной дверцей и зольником похожа на старшего брата кубической мини-печи. Он идеально подходит для больших фургонов и скули и имеет приятное поперечное сечение в верхней части, которое идеально подходит для приготовления пищи. Ноги тоже видишь? Они поставляются с предварительно установленными болтовыми креплениями для надежного крепления этой вещи к вашему фургону или автофургону. Аккуратно, верно? Эти особые чугунные печи от Salamander Stoves также представлены в различных цветах. Думаю, Бильбо и Фродо были бы горды сидеть перед одним из них. 5. Горшок Наша следующая дровяная печь-фургон — еще одна вечная классика, которую вы, возможно, уже видели, бродя по Интернету. Буржуйки — лучший друг повара, работающего вне сети. Поставьте чайник или сковороду сверху, разложите по краю другие продукты для приготовления пищи и даже бросьте внутрь пару пожаробезопасных стручков картофеля в куртке, пока вы этим занимаетесь. Как и блок с двумя дверями в начале нашего списка, горелка с пузатым животом потенциально может быть более тяжелым вариантом в зависимости от того, какой размер вы выберете. Этот конкретный блок, который мы нашли, весит 70 кг, что не совсем то, что вы бы назвали «легким». Тем не менее, если вы стали минималистом в остальной части своей сборки и действительно хотите поговорить, то вы не ошибетесь с большим животом! 6. Горелка для газового баллона Если вы предпочитаете более творческий подход, то эта адаптированная горелка для газового баллона создаст очень приятный огонь. Он сделан из пустой бутылки из-под бутана и имеет сварные ножки, дверную фурнитуру, воздухозаборник и многое другое. В мире существует множество различных типов газовых баллонов. То, как вы спроектируете из них горелку, может быть полностью предоставлено вашему воображению (как доказывает последний пункт в нашем списке идей для дровяных печей). Я знаю, что это должно быть само собой разумеющимся, но ПОЖАЛУЙСТА, убедитесь, что ваш газовый баллон пуст, прежде чем вы начнете возиться с электроинструментами и сварочным оборудованием. Отнесите его к профессионалу, чтобы убедиться, что он полностью свободен от газа, если вам нужна дополнительная уверенность. Никто не будет смеяться над вами, если вы не знаете, как проверить, и это может просто помешать вам взорвать себя! 7. Вертикальная плита Далее идет еще одна переделка газового баллона, но на этот раз мы рассматриваем резервуар гораздо большего размера. Трудно поверить, что это мог быть баллон с пропаном до того, как его вырезали и закрасили, и конечный результат выглядит очень красиво! Некоторые люди говорят, что передний угол фургона — пустая трата места. Я не могу придумать ничего лучше, чем эта горелка для бутылок, чтобы заполнить это пространство! Во многих отношениях это устройство поможет вам сэкономить место, несмотря на то, что оно больше. Вам не нужно беспокоиться о том, чтобы иметь отдельное место для хранения ваших пожарных инструментов. Кольца и ручки отлично подходят для сушки мокрых полотенец и нижнего белья. Туда же можно было бы и сковородки повесить! Совершенно очевидно, что эта вертикальная печь не будет работать в маленьком фургоне. Но мы могли видеть, как эта штука занимает почетное место в конюшне или грузовике. Что вы думаете? 8. Mini Stack При цене около 5500 долларов керамическая плита Mini Stack не из тех, на которые стоит обратить внимание, если вы строите ограниченный бюджет. Тем не менее, это довольно крутой (каламбур) продукт. Вы получите мощность 6 кВт при размере дидди 560 × 580 × 1070 мм, что очень впечатляет! № Деревянные ножки этих огнеупорных горелок из глазурованной керамики являются классикой древней традиции Кастелламонте. Вы также обнаружите, что они являются неотъемлемой частью всей линейки Mini Stack. 9№ 0003 Эти конфорки доступны в 6 цветах (глянцевые или матовые), чтобы дополнить интерьер вашего дома. Я думаю, они будут великолепно смотреться в современном маленьком экодоме или пастушьей хижине! 9. Ракетная горелка Нет, это не перенесет вас в атмосферу. Тем не менее, он согреет вас во время путешествия зимой. Это также предоставит место, чтобы приготовить прекрасный «чашка чая», если вы отдыхаете с семьей в Северной Англии. Этот агрегат представляет собой «загрузочную камеру», прикрепленную к вертикальному дымоходу. Вы можете сжигать древесные гранулы, ветки, кору и другие лесные находки в ракетной горелке. Кроме того, при весе всего 16 кг он достаточно легкий, чтобы носить его на короткие расстояния и использовать в большинстве мест. Как вы могли догадаться по картинке, это устройство не предназначено для использования внутри вашего фургона. Тем не менее, это подходящая альтернатива для владельцев кемперов, у которых нет места для дровяной печи в фургоне. Просто поднимите эту горелку из фургона и наслаждайтесь преимуществами копченых на дровах тостов и приготовления пищи на открытом огне, где бы вы ни находились! 10. Горелка Вейдера Помните, я сказал, что вы можете дать волю своему воображению при разработке своей горелки? Эта плита Дарта Вейдера обязательно должна быть у любого фанатика «Звездных войн». Теперь вы можете готовить, используя темные силы силы, когда зовет голод! Описанный выше блок предназначен для использования вне помещений, но нет никаких причин, по которым вы не могли бы адаптировать фитинг дымохода для работы с дымоходом с двойной изоляцией для использования в качестве дровяной печи-фургона. Нам очень нравится, как пламя оживляет глаза! Я бы хотел, чтобы у меня все еще был тот халат Оби-Вана Кеноби, который был у меня в детстве! Ознакомьтесь с инструкциями, чтобы узнать, как сделать свой собственный! Больше контента от команды Van Clan! Ознакомьтесь с этими простыми рецептами приготовления кемперов. Omnia Oven может стать лучшей плитой для кемперов! Посмотрите, сколько ежемесячно несут наши писатели жизнь в фургоне. Себастьян Сантабарбара Полный рабочий день Ванлифер 🚐 | Писатель, блогер, рецензент 💻 | Любимое место: Сардиния 🇮🇹🌍 | Любитель пиццы 🍕 | Следующее место: США Как отремонтировать чугунную ванну Осматривая свою нынешнюю квартиру, я сразу же обратила внимание на огромную ванну — настоящую душевную кабину из эпохи, когда купание было приятным, а душ — дождем. Но мой восторг быстро испарился, как только я увидел ржавый овраг на дне, результат постоянной протечки, которая разъела белую фарфоровую ванну и обнажила чугунную оболочку ванны. Хозяин здания обещал починить — и починил, намазав немного латексной краски, которая отслаивалась каждый раз, когда я устраивался в теплую ванну. Методы супервайзера вызывали подозрения, но, по сути, он был на правильном пути, пытаясь спасти ванну, заново покрыв ее поверхность. «Люди очень часто вырывают старые ванны, потому что они слегка повреждены», — говорит Ричард Третуи, This Old House , эксперт по сантехнике и отоплению. «Но найти недорогую ванну, которая по внешнему виду и размеру напоминает старинную ванну, непросто». Стоит ли ремонтировать ванну? Каждый год ремонтные мастерские по всей стране спасают тысячи изношенных старых ванн и раковин, нанося на них покрытие из акрил-уретановой смолы. Выполненная правильно, будь то в магазине или на месте, шлифовка раковины или ванны является эффективным и недорогим решением для фарфора, который скололся, изношен или чей цвет просто вышел из моды. Сколько стоит ремонт чугунной ванны? При средней стоимости от 350 до 500 долларов (мало от 1200 до 5000 долларов, которые тратятся на установку новой чугунной или стальной ванны) специалисты по отделке могут сделать антикварную арматуру совершенно новой. «Профессиональная повторная отделка может быть экономичным решением для ретро-стиля», — говорит Третуи. Это то, что Джеки Метропулос решила сделать, и наняла Скотта Эйерса, техника франшизы Miracle Method в Ладлоу, штат Массачусетс, чтобы обновить старую чугунную ванну в 1919 дом, которым она и ее муж Мэтт владеют в Лонгмидоу, штат Массачусетс. В их ванной на втором этаже есть смесь старого очарования и нового блеска, но установленная ванна выглядит и ощущается обветренной, с зеленым водяным знаком под краном, несколькими неприятными вмятинами. на губе и тусклая, зернистая текстура из-за многих лет неправильной чистки. Айерс, бывший мастер по ремонту кузовов, ремонтирует кузова, используя многие из тех же методов, которые он когда-то использовал для крыльев; он замазывает вмятины и царапины шпатлевкой, прежде чем полировать готовый продукт буфером мощности. Дэвид Кармак Процесс Очистка и удаление Чтобы подготовиться к повторной отделке, Айерс сначала вырезает герметик между ванной, стенами и полом с помощью шпателя, затем снимает сливную крышку и маскирует краны. Край покрытия будет скрыт за переделанной фурнитурой и новым валиком герметика. Затем он чистит ванну, удаляя примеси, которые могут помешать прилипанию нового покрытия: он соскребает мыльную пену бритвенным лезвием, затем протирает щелочным эмульгатором, обычно используемым для удаления воска с полов. Затем он использует очищающее средство на основе лимонной кислоты, которое нейтрализует эмульгатор, и после ополаскивания и сушки ванны протирает ее денатурированным спиртом. Заделка вмятин и царапин Айерс, бывший мастер по ремонту кузовов, наносит шпаклевку из стекловолокна на глубокие сколы и царапины, точно так же, как на поврежденную дверь автомобиля. (Если бы ванна была сильно протравлена ​​очисткой с отбеливателем, ему пришлось бы зашпаклевать всю внутреннюю поверхность.) После того, как стекловолокно затвердеет, он шлифует его грубой наждачной бумагой с зернистостью 36, чтобы сбить выступы, и наждачной бумагой с зернистостью 80. чтобы растушевать это. Он заполняет любые выбоины на высохшем стекловолокне полиэфирной шпатлевкой для остекления, ждет, пока она схватится, затем таким же образом шлифует. После протирания салфеткой, он наносит связующее вещество, которое позволяет акрил-уретановой эмали прилипать к стеклянной поверхности фарфора. Многие мастера сначала придают поверхности ванны шероховатость, нанося раствор фтористоводородной кислоты, прежде чем использовать связующее вещество. Критики травления кислотой отмечают, что кислота должна быть должным образом нейтрализована перед тем, как смываться в канализацию, иначе она может повредить трубы, а также окружающую среду. Связующий агент, запатентованный Miracle Method, исключает этап травления кислотой. Перед распылением Айерс наносит синий связующий агент на всю поверхность ванны, что необходимо для того, чтобы новое покрытие не отслаивалось от старого фарфора. Фото Дэвида Кармака Нанесение трех слоев акрил-уретановой эмали В качестве связующего вещества для ванн Метропулосов Айерс надевает костюм Tyvek и надевает воздушную маску, подключенную к вентилятору, чтобы он не вдыхал пары краски. С помощью пистолета-распылителя он наносит три слоя акрил-уретановой эмали, давая каждому высохнуть в течение 10-15 минут. С помощью нагревательной лампы покрытие высыхает примерно за час; влажная шлифовка наждачной бумагой с зернистостью 1000 сглаживает неровности и шероховатости. Высушите и отполируйте После того, как он вытер поверхность бумажными полотенцами, он протирает ее мощным буфером, снабженным поролоновой подушечкой и специальным составом для авто, чтобы удалить царапины. Наконец, он вручную полирует ванну до блестящего блеска с помощью мягкой ткани и автомобильного воска с полимерной глазурью. Через восемь часов после прибытия в дом Метропулосов его работа сделана. Вечером они смогут принять ванну. Miracle Method, как и многие ремонтные компании, предлагает пятилетнюю гарантию. Но, по словам Дианы Роббинс, совладелицы франшизы, занимавшейся ремонтом ванны Джеки, при надлежащем уходе и обслуживании (только неабразивными и не содержащими отбеливателей чистящими средствами) отполированная чугунная поверхность ванны должна прослужить 15–20 лет. И хотя это на несколько лет меньше, чем пять десятилетий, которые вы можете ожидать от нового фарфора, это, безусловно, лучше, чем покупка ванны, которая никогда не будет исторически подлинной. Окутанный туманом краски, Скотт Айерс распыляет акрил-уретановую эмаль на поврежденный фарфор ванны. Он защищает ванную пластиком, а легкие — респиратором с подачей воздуха. Дэвид Кармак Состояние «как новый» Повторная отделка может быть наиболее практичным способом восстановления встроенной ванны, но те, кому посчастливилось иметь съемную ванну на ножках или чугунную раковину, уже давно мечтают придать ей новый вид. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
