Пайка является одним из важнейших технологических процессов в радиоэлектронике. Как говорил наш руководитель: надёжная пайка – залог успеха. Но без хорошего флюса качественная пайка невозможна. Многие давно и успешно паяют, да не многие хорошо разбираются в этом вопросе. Про виды и использование флюсов мы здесь и поговорим.
Как известно, пайка служит для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного материала (припоя), имеющего более низкую температуру плавления, чем материал соединяемых деталей. Процесс паяния не обходится без таких материалов как припой, канифоль, флюс.
Флюсом называют вещества, или смесь органического и неорганического происхождения, предназначенные для удаления окислов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды. В зависимости от технологии флюс может использоваться в виде жидкости, пасты или порошка. Существуют также паяльные пасты, содержащие частицы припоя вместе с флюсом, иногда трубка из припоя содержит внутри флюс-заполнитель. Есть флюсы, которые представляют собой, многокомпонентные системы, выполняющие сразу несколько функций. Это очистка поверхности, удаление окисла, улучшение растекания припоя и, как следствие, увеличение прочности и плотности соединения.
Кроме того, флюсы условно разделяют на активные и пассивные. Активные флюсы содержат в своем составе вещества, которые активно взаимодействуют с поверхностью металла, это кислоты (салициловая, лимонная, фосфорная и т.д.), хлористый цинк, хлорид аммония, гидрохлориды некоторых органических соединений, органические амины, глицерин. Пассивные флюсы, это канифоль, которая представляет собой смесь органических кислот, парафин, минеральные, растительные и животные масла, жирные кислоты. Они удаляют тонкие и нестойкие пленки окислов и способствуют растеканию припоя. С помощью активных флюсов спаивают металлы с прочной окисной пленкой, в большинстве случаев активные флюсы – оржавляющие. При пайке печатных плат имеет значение остаточное сопротивление флюса, поэтому даже для нейтральных, не коррозирующих флюсов может требоваться смывка остатков. Самым простым и очень эффективным флюсом является хлористый цинк (ZnCl2).
Получить его можно по такой технологии: Растворим кусочки цинка, его можно достать из использованной батарейки, в разбавленной 1:1 соляной кислоте добавляя его до тех пор, пока он не перестанет растворяться. Лучше это делать на свежем воздухе. Еще более повысить эффективность флюса, можно добавкой хлористого аммония (нашатырь, Nh5Cl), в количестве равным (или двойным) весу израсходованного цинка. С помощью такого флюса можно паять почти все металлы. Спай нужно промыть чистой водой, но лучше слабым раствором питьевой соды или раствором (0,5-2%) аммиака. Очень неплохим флюсом является концентрированная фосфорная кислота, особенно для пайки нержавейки и нихрома. Ниже приведены различные рецепты флюсов в весовых процентах.
ЛТИ–120
Спирт этиловый 63-74
Канифоль 20-25
Диэтиламин солянокислый 3-5
Триэтаноламин 1-2
Флюс радиомонтажный, нейтральный. Пайка — железо, нерж. сталь, медь, бронза, цинк, нихром, никель, серебро. Не требует вентиляции. Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п
Спирт этиловый 70
Канифоль 22
Анилин солянокислый 6
Триэтаноламин 2
Железо, нержавеющая. сталь, медь, бронза, цинк, нихром, никель, серебро. Требует вентиляции. Не оржавляет. Во всяком случае за долгое время его применения я не замечал следов окисления. Триэтаноламин можно заменить несколькими каплями нашатырного спирта.
Рецепт лучше готовить так: Растворить в половине спирта канифоль. Во вторую половину спирта добавить триэтаноламин (или несколько капель аммиака) и затем солянокислый анилин, если он плохо растворяется, осторожно по каплям добавлять воду, пока не начнет растворяться. Осторожно смешать два раствора.
Канифоль 25
Гидрозин солянокислый 5
Спирт этиловый 70
Требует вентиляции.
Канифоль 24
Метафенилендиамин 5
Спирт этиловый 70
Требует вентиляции.
Янтарнокислый аммоний (насыщенный раствор) 45-50
Триэтаноламин 7-10
Глицерин остальное
Хранить в темном стекле.
“Прима – 1”
Хлористый цинк (ZnCl2) 1,4
Глицерин 3
Спирт этиловый Остальное
Для пайки никеля, платины, платиновых сплавов, оржавляет, промывка обязательна, водой.
Канифоль 16
Вазелин технический 80
Для соединений повышенной прочности, оржавляет, промывка обязательна, ацетоном.
Хлористый цинк (ZnCl2) 1
Канифоль 24
Спирт этиловый Остальное
Для пайки драгоценных (золото) и черных металлов, оржавляет, промывка обязательна, ацетоном.
ФИМ
Ортофосфорная кислота (плотность 1,7) 16
Спирит этиловый 3,7 3,7
Вода Остальное
Пайка стали, меди, константана, серебра, платины. Промывка водой.
Канифоль 10
Парафин 55
Стеариновая кислота 33
Триэтаноламин 2
Пайка радиотехнических элементов. Не оржавляет
Канифоль 100
Стеариновая кислота 30
Пальмитиновая кислота 25
Олеиновая кислота 45
Пайка радиотехнических элементов без облуживания.
Состав близкий к этому можно получить так: Натираем на терке хозяйственное мыло и растворяем его в небольшом количестве горячей воды. Доливаем в раствор разбавленную соляную кислоту (можно уксусную), не поверхность всплывет смесь жирных кислот.
Соберите с поверхности раствора жирные кислоты и тщательно промойте их горячей водой (при этом смесь будет плавиться), охладите воду и соберите застывшие кислоты. Чем тщательнее Вы отмоете смесь от остатков соляной кислоты, тем лучше будет флюс. Сплавьте полученные кислоты с равным количеством канифоли.
Кроме того, в качестве флюса может взять аптечный салициловый спирт, как в чистом виде, так и добавкой 25–40% канифоли.
Раствор таблетки аспирина в одеколоне. Просто таблетка аспирина (пары ужасно пахнут). Спирт + глицерин (3-10%) с добавкой хлорида цинка (1-4%). Можно так же паять чистым глицерином. Хорошим флюсом для стали может служить электролит от старой солевой батарейки (не щелочной). В крайнем случае, кислый фруктовый сок. Лимонная кислота(порошок применяется в кондитерстве).
Классическим флюсом является флюс спиртоканифольный (КСп) — простой и эффективный для пайки печатных плат и радиокомпонентов. Состав: канифоль 10-60%, спирт — остальное, абсолютно нейтрален, не требует промывки. Канифоль лучше брать светлых сортов, растворять можно в спирте, этилацетате, ацетоне, дешевом одеколоне. Ее можно заменить хвойной живицей (смолой).
Несколько повысить эффективность спиртоканифольного флюса можно добавкой глицерина: канифоль 6%, глицерин 14%, спирт — остальное. Флюс имеет остаточное сопротивление и требует смывки водой или спиртом. Во всех рецептах этиловый спирт может быть любого сорта — “Экстра”, медицинский, гидролизный, технический, денатурат. Можно также взять этилацетат.
При пайке меди и ее сплавов, а также стальных изделий, покрытых серебром, медью, оловом или кадмием. Можно рекомендовать в качестве неактивного флюса растворы в спирте или в органических растворителях, а также древесные смолы, воск, стеарин, вазелин. С применением защитных флюсов можно паять только легкоплавкими припоями.
Борный флюс — борная кислота и бура в весовом соотношении 1 : 1. Навески перемешивают и тщательно растирают в фарфоровой ступке, растворяют в дистиллированной воде при нагреве и кипятят до выпадения твердой фазы. Полученную смесь растирают до образования гладкой массы, разбавляя дистиллированной водой до получения жидкой пасты.
При пайке загрязненных деталей часто применяется паяльная кислота, приготовленная из соляной кислоты и металлического цинка, которая оставляет на месте пайки чешуйки загрязнений и ускоряет коррозию. Рекомендуемые ниже паяльные .жидкости не имеют упомянутых недостатков и заменяют паяльную кислоту.
Паяльная жидкость типа ЛВ-500: 1000 мл воды, 500 г хлористого цинка, 50 г хлористого аммония, 25 г этиленгликоля, 0,1 г метилоранжа. После тщательных растворения и перемешивания паяльная жидкость переливается через фильтр в бутыль. Это чистая сиропообразная жидкость темно-красного цвета.
Паяльная жидкость типа ЛВ-1000: 1000 мл воды, 1000 г хлористого цинка, 100 г хлористого аммония, 25 г этиленгликоля, 0,1 г метилоранжа. Ее можно использовать для конструкций из материалов, где необходимо выполнить быструю и прочную пайку, а также для загрязненных и необезжиренных мест. Все тщательно перемешать и перелить через фильтр в бутыль. Готовая паяльная жидкость чистая, сиропообразная, коричнево-красного цвета.
Паяльная жидкость для работ с жестью: 600 мл воды, 300 г хлористого цинка, 150 г хлористого аммония, 150 мл концентрированной соляной кислоты. Раствор перемешивается до тех пор, пока все компоненты полностью растворятся. Соляная кислота добавляется последней, когда растворится в воде все остальное.
Паяльная жидкость для загрязненных деталей: 350 мл воды, 320 г хлористого цинка, 32 г хлористого аммония, 400 мл глицерина, 0,1 г метилоранжа. Готовую паяльную жидкость переливают через фильтр в бутыль. Это сиропообразная жидкость коричнево-красного цвета. Достоинством этой эффективно действующей жидкости является ее медленная испаряемость, которая позволяет паять сильно загрязненные детали из железа и цветных металлов.
При любых флюсах спаиваемые поверхности необходимо тщательно зачистить и уже затем облудить с применением флюса.
Для пайки твердыми припоями – припои с температурой плавления выше 450°C, обычно используется смесь буры (Na2B4O7) и борной кислоты (h4BO3) 1:1 или чистая бура. Используют или сухую смесь или водную кашицу. Для сухой смеси буру обычно прокаливают, что бы она не пенилась при пайке.
В таблице, которую можно скачать здесь, представлены флюсы, выпускаемые специально для пайки.
Флюс должен обеспечить смачивание основного металла припоем и быть безопасным в работе. Пригодность его определяют на чистой пластине основного металла. Для этого на одну ее сторону наносят флюс, а другую сторону нагревают горелкой. После испарения влаги, на пластине остается белый налет, который затем плавится и равномерно растекается по металлу. Если при нагреве флюс собирается в шарики, он считается непригодным для данного металла. Способность к растворению оксидной пленки определяют после промывки пластины: если под слоем отмытого, расплавленного флюса остается чистая поверхность металла, то флюс достаточно активен и хорошо защищает поверхность данного металла от воздействия высоких температур пайки.
Выше представленные флюсы представлены как специально предназначенные для пайки, так и альтернативные не являющимися флюсами, но которые могут выступать в роли флюса.
Мы описали перечень флюсов, и рецептов которые применяют при пайке. Данный справочный материал, несомненно будет полезен как начинающим, так и опытным радиолюбителям. Ждем ваших замечаний, пожеланий, мнений. Продолжение материала здесь. Материал предоставил А.Кулибин
http://anytech.narod.ru/
http://www.kvintal.com.ua/ru/index.php?id=46
http://www.payalniki.ru/index.php?act=Category4
ФОРУМ по радиолюбительской химии.
Инструменты радиолюбителя
elwo.ru
Флюс гель для пайки металлов: изготовление и преимущества использования
При проведении пайки важно обеспечить равномерное распределение флюса между деталями. Твердые порошки не всегда полностью покрывают все щели. Жидкие растворы могут растекаться.
При работе с радиодеталями важна большая точность исполнения всех процедур пайки. Максимально соответствует требованиям гелевый флюс. Он обладает большой проникающей способностью при умеренной текучести; хорошо заполняет микрополости, не растекаясь за пределы места пайки.
Применение
Агрегатное состояние флюса в виде геля – это промежуточный вариант между кристаллической формой и жидкостью. Такой паяльный состав предназначен для ремонта, в первую очередь, мобильных телефонов, ноутбуков, компьютерной техники, смартфонов, других современных средств коммуникации.
Гелеобразную массу помещают в шприц, затем выдавливают порциями. Можно купить специальные дозаторы. Они есть в специализированных интернет-магазинах.
Флюс хорошо распределяется в рабочей зоне, смачивает весь припой, обеспечивая прочное соединение.
Правда, есть существенные неприятности при пайке. Гель флюс, сделанный восточными соседями, сильно дымит, выделяя вредные газы. Пайку приходится проводить в хорошо проветриваемом месте.
Если работать приходится много, то лучше купить дорогой флюс гель, не экономить на собственной безопасности.
Известные марки

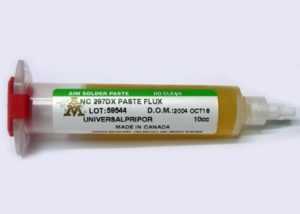

Существуют готовые флюсы для пайки в виде геля. Их производят как в России, так и в зарубежных странах. Хорошую репутацию имеет флюс гель Flux-Plus.
Известна продукция Martin, ERSA. Работать с ней легко даже начинающим любителям. Стоимость, правда, немалая. Многих потребителей это сдерживает. Затраты уместны при постоянной профессиональной работе. Они быстро окупятся.

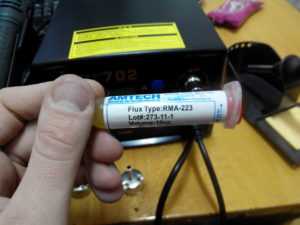

Практики рекомендуют китайский флюс для пайки RMA-223. Его качества тоже вполне удовлетворяют требованиям специалистов и любителей. Английская аббревиатура означает, что к канифольным смолам добавлены активирующие кислоты.
Знатоки говорят, что чем больше выражен желтый цвет у геля для флюса, тем лучше он себя проявляет при пайке.
На рынке средств для пайки известен препарат ТТ. Он обладает индикаторными свойствами, при активации изменяет цвет с красного на бесцветный. Состав во всем удовлетворяет паяльщиков, только смывается тяжело.
Советы по отмыванию рабочей зоны разнообразны. В списках рекомендуемых растворителей есть изопропиловый спирт, горячая вода, уайт-спирит. В конечном итоге налет смыть удастся, но времени и сил на это уходит больше, чем на пайку.
Как сделать самостоятельной
В домашних условиях можно приготовить флюс гель самостоятельно, растворяя большое количество канифоли в спирте. Если понемногу добавлять в гель другие вещества, происходит стабилизация смеси, улучшаются ее эксплуатационные свойства.
Один из популярных способов изготовления флюса в виде геля основан на смешивании вазелина, канифоли и раствора для пайки ЛТИ-120.
Канифоль желательно брать сосновую светлую, вазелин – самый обычный. Флюсовый раствор ЛТИ – давно известен и широко используется. Он состоит из 70% этилового спирта, 24 % канифоли, 4% хлорида диэтиламмония и 2% триэтаноламина.
Жидкость рекомендуется для пайки медных, стальных сплавов, оцинкованных изделий посредством припоев из олова и свинца.
В домашних условиях для получения геля можно смешать 30 г вазелина, 5 г канифоли и около 3 мл жидкости ЛТИ. Последовательность действий такая:
- канифоль для флюса перед смешиванием нужно растолочь до состояния мелкого порошка;
- затем соединить порошок с вазелином и тщательно перемешать;
- к полученной массе следует по каплям добавлять раствор ЛТИ.
Чем больше будет жидкости, тем меньшей вязкостью станет обладать гель. Самодельный флюс может иметь разную консистенцию: от гелеобразной до состояния мази. Каждый мастер может сделать так, как требуется в конкретном случае.
Флюс гели, произведенные авторитетными компаниями Martin, Flux Plus, ERSA, конечно, удобны и безвредны в работе. Они уже полностью готовы к применению, обеспечивают качественную пайку.
Главное препятствие – это цена. Мастерам-умельцам не стоит большого труда сделать самостоятельно вполне подходящий альтернативный вариант.
svaring.com
| Фотография флюса | Название и описание | Состав |
| Канифоль сосновая Этот самый простой и дешевый нейтральный флюс стал уже подлинной «классикой жанра»! Дешев, имеет низкий ток утечки и низкую коррозионную активность. | ||
| Ортофосфорная кислота Используется при пайке в качестве флюса (по окисленой меди, по чёрному металлу, по нержавеющей стали), для исследований в области молекулярной биологии. Применяется также для очищения от ржавчины металлических поверхностей. Образует на обработанной поверхности защитную плёнку, предотвращая дальнейшую коррозию. | ||
| Паяльная кислота Для пайки углеродистых и низколегированных сталей, меди, никеля и их сплавов. Активен в температурном интервале 290-350 °С. Рекомендована отмывка 5% раствором кальцинированной соды. | ||
| Паяльная кислота ПЭТ Применение: пайка углеродистых сталей, меди, никеля и их сплавов легкоплавкими припоями при температуре 150 – 320°C.
| ||
| Паяльный жир активный Применяется для пайки сильно окисленных деталей из черных и цветных металлов Вазелиновая основа | Состав: хлориды цинка, аммония, соляная кислота, смачивающая присадка “SOLINS” вода деионизированная. | |
| Паяльный жир нейтральный Рекомендуется для качественной пайки радиотехнических устройств. | ||
| Спирт “Изопропанол Изопропиловый спирт (изопропанол) абсолютированный применяется в: полиграфии, химической, нефтяной, мебельной, лесохимической, парфюмерной промышленности. Изопропиловый спирт (изопропанол) абсолютированный является хорошим растворителем для различных эфирных масел, при промывке высокотехнологичных узлов и агрегатов, как обезвоживающее и обезжиривающее средство. | ||
| БУРА Используется для высокотемпературной пайки углеродистых сталей чугуна, меди, твердых сплавов медными и серебряными паяльными сплавами. | ||
| Флюс глицериновый ТАГС Этот глицериновый флюс применяется для пайки элементов радиомонтажа. При пайке печатных плат имеет остаточное сопротивление и требует обязательной промывки водой или спиртом. | ||
| ЗИЛ-2 Предназначен для пайки стали, чугуна, меди малооловянистыми припоями или припоями на основе висмута. | ||
| ЗИЛ-2 ПЭТ Применяется для пайки латуни, меди и ее сплавов | ||
| ЛТИ-120 Флюс ЛТИ-120 – для пайки нержавеющей стали, цинка, серебра, меди и ее сплавов. Нейтрален, после окончания пайки отмывки не требуется. Растворяется спиртом, ацетоном. | Канифоль – 25Диэтиламин солянокислый – 5Триэтаноламин – 1Спирт этиловый – 69 | |
| ЛТИ-120 ПЭТ Применение: пайка элементов радиомонтажа, печатных плат, углеродистых сталей, цинка легкоплавкими припоями при температурах 200 – 300°C. Состав: канифоль сосновая, cпирт, активаторы. | ||
| Паяльная кислота Для пайки углеродистых и низколегированных сталей, меди, никеля и их сплавов. Активен в температурном интервале 290-350 °С. Рекомендована отмывка 5% раствором кальцинированной соды. | ||
| СКФ (ФКСп) Спиртоканифольный флюс СКФ с кисточкой (он же КЭ, ФКЭт, ФКСп). Применение: пайка элементов радиомонтажа и печатных плат легкоплавкими припоями при температурах 250-280°C. Состав: канифоль сосновая- 20-30%, одноатомный cпирт (этиловый или изопропиловый, или из смеси)-80-70%. | ||
| СКФ (ФКЭТ) Для пайки меди и ее сплавов. Температурный интервал активности 250-280 °С. Отмывка: спирт, бензин, ацетон. | ||
| ТАГС ПЭТ Применение: пайка углеродистых сталей, меди, никеля и их сплавов легкоплавкими припоями при температуре 150 – 320°C. | ||
| Ф-38Н ПЭТ Самый активный паяльный флюс, из представленных на рынке. Если активность флюса слишком велика, разбавьте его с равным количеством этилового или изопропилового спирта. Применение: пайка нихрома, константана, манганина, бериллиевой и алюминиевой бронз, коррозионо-стойких сталей легкоплавкими припоями при температуре 300°C. содержит фосфорную кислоту, гликоли и органические гидрохлориды. | ||
| ФИМ Для пайки меди, константана, серебра, платины, нержавеющей стали и черных металлов. Требует отмывки водой. Химически активен в интервале температур 290-350 °С. | ||
| ФИМ ПЭТ Высокоактивный паяльный флюс. Применение: пайка нержавеющих сталей и бронз (в особенности алюминиевых и бериллиевых) легкоплавкими припоями при температуре 150 – 300°C. Флюс содержит фосфорную кислоту. | ||
| ФИМ (активный) Для пайки меди, константана, серебра, платины, нержавеющей стали и черных металлов. Требует отмывки водой. Химически активен в интервале температур 290-350 °С. | ||
| ФКДТ. Предназначен для ручной и механизированной пайки и лужения электромонтажных элементов и других металлических поверхностей печатных плат и выводов ЭРЭ в изделиях РЭА. Нейтрален, остатки флюса после пайки не влияют на сопротивление изоляции диэлектриков. | ||
| ФКТ ПЭТ. Предназначен для ручной и механизированной пайки и лужения электромонтажных элементов и других металлических поверхностей печатных плат и выводов элементов радио электроники в изделиях радио электронной аппаратуры. Нейтрален, остатки флюса после пайки не влияют на сопротивление изоляции диэлектриков. Остатки флюса после пайки не оказывают коррозионное. | Изготовлен на основе экстракционной канифоли “А” или “Б” (ГОСТ 19113-84), спирта и нейтральной смачивающей присадки-тетрабромида дипентена (по ТУ 13-0281078-140-93). | |
| ФТС Для пайки деталей радиоэлектронной аппаратуры. Нейтрален, не содержит канифоли, хорошо смывается водой. Имеет слабую коррозийную активность, термостоек, не дымит. | ||
| ФТС ПЭТ. Ручная и механизированная пайка печатного монтажа БРА. Лужение электромонтажных элементов и других металлических поверхностей печатных плат и выводов ЭРЭ в изделиях РЭА и БРА легкоплавкими припоями при температуре 150 – 300°C. Требуется удаление остатков флюса. | ||
| Ортофосфорная кислота Применяется как флюс или в качестве 5% водного раствора как преобразователь ржавчины. | ||
| Паяльная паста “Тиноль” Применяется для пайки горячим воздухом SMD компонентов. Обеспечивает качественную пайку. Остатки флюса после пайки не гигроскопичны, не электропроводны и не вызывают коррозии. Температура полного расплавления припоя 200 °С. | ||
| Для алюминия. Безотмывочный. При необходимости излишки флюса можно стереть тряпкой. Кроме пайки алюминия может применяться для пайки нержавеющих сталей, никеля, меди и других металлов. | ||
| Флюс-гель радиомонтажный нейтральный Применяется для пайки электронных узлов. Коррозионно пассивен. Незасыхающий. Отмывается спиртом, ацетоном. Флакон с крышкой-дозатором. 10 мл. | ||
| Флюс-гель ТТ. Применяется для высококачественной пайки электронных компонентов. В состав флюса входит индикатор активности. После монтажа красный флюс обесцвечивается, что свидетельствует об отсутствии активного компонента в месте пайки, в связи с чем отпадает необходимость в отмывке. | ||
| ФТС (водосмываемый) Применяется для пайки деталей радиоэлектронной аппаратуры. Нейтрален, не содержит канифоли, хорошо смывается водой. Имеет слабую коррозийную активность, термостоек, не дымит. | ||
| CT-61A паяльная паста без кислотная Обеспечивает качественную пайку. Остатки флюса после пайки не гигроскопичны, не электропроводны и не вызывают коррозии. Температура полного расплавления припоя 200 °С. CT-61B паяльная паста CT-61C паяльная паста (канифоль) | ||
| IF 9007 Interflux BGA паста паяльная. Припой IF 9007´ рекомендуется использовать в свинцовых пайках. Его формула позволяет наносить третий тип зернистости пасты (25-45µ) с помощью шприца. Обладает свойсвами No-clean с минимальной вместимостью галогена. Оставляет тонкий незаметный слой флюса. | ||
| FMKANC32-005. Флюс-крем высококачественный, на канифольной основе, безотмывочный, слабоактивированный FSW32, DIN8511, шприц-картридж 5 мл с поршнем и иглой. Наилучшие результаты при пайке BGA, а также QFP микроволной. | ||
| Паста паяльная BS-10 (активная). Высокая активность позволяет паять даже окисленные поверхности из черных и цветных металлов. Не подходит для пайки печатных плат ! Остатки легко смываются бензином “Калоша” или изопропанолом. | Состав: – Вазелин (основа) 80-90% – Парафин 6-9% – Цинк хлорид 4-6% – Аммоний хлорид 1-3% – Вода 2-4% | |
| IF 8001 Interflux Флюс паяльный жидкий для бессвинцовой пайки SMD. IF 8001 – не требующий отмывки высококачественный синтетический флюс на спиртовой основе. Не содержит в своем составе галогены. Наносится при помощи ручки, заправляемой флюсом, или кисточки. Не требует отмывки. При необходимости легко удаляется при помощи смывок на основе растворителя. Гарантийный срок хранения в плотно закрытой емкости при температуре 5-35°С 1 год. Цвет: желтый | ||
| Pacific 2008 Interflux Флюс паяльный жидкий Pacific 2008 – это безвредный флюс, специально разработан для ручной и селективной пайки плохо смачиваемых, не смачиваемых и теплоемких SMD-компонентов, т.к. сохраняет активность в течение дополнительного времени, необходимого при пайке таких компонентов. Не содержит в своем составе галогены. Водосмываемый. Не требует отмывки. Плотность при 20°C: 1.006 г/мл Цвет: бесцветный Запах: сладкий | ||
| Флюс-гель IF 8300 BGA Interflux (30cc) Флюс-гель BGA IF 8300-4 применяется в бессвинцовой пайке для монтажа элементов в корпусах BGA. Флюс обладает канифольными реологическими свойствами. Без галогена, что обеспечивает надежное удержание элементов на печатной плате. |

elwo.ru
Флюсы для пайки
- Подробности
- Категория: Технологии
Кроме припоя, вам потребуется хороший флюс – вещество, которое защищает поверхность металла и припоя от окисления, поскольку во время пайки температура соединяемых деталей повышается, и скорость окисления их поверхности значительно возрастает. Вследствие этого припой не смачивает соединяемые детали. Для растворения и удаления оксидов применяют флюсы. Они надежно защищают поверхность металла и припоя от окисления и способствуют диффузии металлической поверхности и расплавленного припоя.
По действию, оказываемому на подвергающийся пайке металл, флюсы разделяют на химически активные (в большинстве своем кислотные) и химически пассивные (на основе канифоли). При монтаже электро- и радиоаппаратуры применение кислотных флюсов не допускается, так как с течением времени их остатки разрушают место пайки и изделие выходит из строя.
|
Активные (кислотные) флюсы |
||
|
Название и состав, % |
Область применения |
Способ удаления остатков |
|
Кислота паяльная: хлористый цинк – 25–30; соляная кислота – 0,6–0,7; вода |
Пайка деталей из черных и цветных металлов |
Тщательная промывка в воде |
|
Флюс-паста водная: хлористый цинк (насыщенный раствор) – 3,7; вазелин технический – 85; дистиллированная вода |
Область применения та же, когда по роду работы удобнее пользоваться пастой |
Тщательная промывка в воде |
|
Флюс спирто-канифольный: канифоль – 16–24; хлористый цинк – 1; спирт этиловый |
Пайка цветных и драгоценных металлов (в том числе золота), важных деталей из черных металлов |
Промывка в ацетоне или спирте |
|
Флюс-паста канифольная:канифоль – 16; хлористый цинк – 1–4; вазелин технический |
Область применения та же, для получения соединений высокой прочности, но только деталей простой конфигурации, не затрудняющей промывку |
Промывка в ацетоне или спирте |
|
Флюс спирто-глицериновый: хлористый цинк – 14; глицерин – 3; спирт этиловый – 40; вода дистиллированная |
Пайка никеля, платины и сплавов, в которые входит платина |
Тщательная промывка в воде |
|
ФИМ |
Пайка нержавеющей стали, никеля, меди и их сплавов |
Промывка в ацетоне или спирте |
|
Ф61 |
Пайка алюминия и его сплавов, меди и сплавов, никеля оловянным припоем |
Промывка в ацетоне или спирте |
|
Ф38Н |
Пайка нихрома, константина, люминиевой и берилиевой бронз, нержавеющей стали |
Промывка в ацетоне или спирте |
К безкислотным флюсам относятся канифоль и составы, приготовляемые на ее основе с добавлением неактивных веществ (спирта, скипидара, глицерина). Остаток канифоли не гигроскопичен и не вызывает коррозии паяного соединения.
|
Активные (кислотные) флюсы |
||
|
Название и состав, % |
Область применения |
Способ удаления остатков |
|
Канифоль светлая сосновая |
Пайка и лужение латуни, меди, бронзы мягкими и легкоплавкими припоями |
Протирка кистью или тампоном, смоченным в спирте или ацетоне |
|
Флюс спиртоканифольный: канифоль – 15–30; спирт этиловый |
Область применения та же, а также пайка в труднодоступных местах |
Протирка кистью или тампоном, смоченным в спирте или ацетоне |
|
Флюс стеариновый: канифоль – 24; стеарин – 1; спирт этиловый |
Область применения та же |
Протирка кистью или тампоном, смоченным в спирте или ацетоне |
|
Флюс глицериновый: канифоль – 6–9; глицерин – 14–50; спирт этиловый |
Область применения та же, при повышенных требованиях к герметичности паяного соединения |
Протирка мягкой тканью, смоченной в спирте или ацетоне |
|
Флюс вазелиновый: канифоль – 6–9; вазелиновая мазь – 14–50; спирт этиловый |
Область применения та же, при лужении печатных плат |
Протирка мягкой тканью, смоченной в спирте или ацетоне |
|
Паста канифольно-вазелиновая: порошок канифоли; вазелиновая мазь |
Область применения та же, при лужении печатных плат |
Протирка мягкой тканью, смоченной в спирте или ацетоне |
|
Флюс бензино-канифольный: канифоль – 40; бензин Б70 – 60 |
Пайка и лужение латуни и меди |
Протирка кистью или тампоном, смоченным в бензине |
Самым простым флюсом является канифоль. В магазинах встречается смычковая канифоль, которой натирают смычки музыкальных инструментов. Она вполне пригодна для пайки. Но можно воспользоваться «природной» канифолью, совершив прогулку в сосновый лес.
Наберите смолы, растопите ее в жестяной банке на слабом огне, чтобы смола не воспламенилась. Расплавленную массу разлейте в спичечные коробки или другие подходящие емкости. После застывания смола канифоль готова к употреблению.
Канифольный флюс дешев и доступен, но не всегда удобен в применении. Поэтому в радиолюбительской практике все большую популярность приобретает жидкая канифоль, которая очень хорошо зарекомендовала себя при пайке в труднодоступных местах. Ее можно изготовить самостоятельно. Твердую канифоль измельчают в порошок, высыпают его в емкость, например, с глицерином, помешивая раствор палочкой и добавляя канифоль до получения густой кашицы. Хранить такую канифоль необходимо в пузырьке с плотно закрывающейся крышкой, а наносить на спаиваемые места тонкой палочкой или проволокой. При отсутствии глицерина можно использовать этиловый или борный спирт. Использование спирто-канифольного флюса позволяет получить высокое качество пайки, кроме того, такая пайка выглядит аккуратнее.
Однако флюс быстро засыхает на кисточке, и по окончании работы ее приходится отмывать в спирте. Намного удобнее наносить флюс одноразовым шприцем объемом 2 или 5 см3. В него надо набрать немного жидкого флюса, а остальной объем заполнить воздухом. Слегка сжимая шприц пальцами, выдавливают каплю флюса на место пайки. Для удобства работы иглу шприца следует затупить.
Чтобы флюс не засыхал в канале иглы, после пайки в шприц надо набрать немного воздуха, держа его иглой вверх. В таком же положении и хранят шприц с флюсом. Если флюс все-таки засох, достаточно коснуться кончиком иглы разогретого паяльника – игла сразу же очистится.
Совет После пайки отмойте печатную плату спиртом и покройте спирто-канифольным флюсом – плата приобретет хороший внешний вид, а ее проводники будут защищены от окисления.
Следует отметить, что глицериновый и спиртовой флюсы электропроводны. Вазелиновый флюс не имеет этого недостатка и, кроме того, не требует дорогих растворителей, длительное время не высыхает в открытой посуде. Во многих случаях очень удобно использовать канифольно-вазелиновую пасту. Для ее приготовления твердую канифоль надо растолочь и просеять через мелкое сито (подходит сито для муки). Далее канифольный порошок перемешивают с любым косметическим вазелином, предварительно убедившись в его изоляционных свойствах. Пригодны для этой цели и некоторые кожные кремы, например «Детский». Основу берут в количестве, необходимом для получения пасты с консистенцией густой сметаны. Остатки флюса после пайки легко удаляются лоскутом мягкой ткани, а плата промывается спиртом, бензином или ацетоном.
Добавить комментарий
radiofanatic.ru
Для чего нужен флюс и паста при пайке:особенности паяльных флюсов
Наверняка нет такого человека, который бы не сталкивался с тем, что он задаётся вопросом, как эффективно осуществить соединение разорванных металлических частей, и неважно как это произошло механическим путём, или при помощи разрыва другой природы. В данном случае многие правдиво задают вопрос, для чего нужен флюс при пайке, и какие характерности препаратов.
Использование флюса при пайке
Определение и терминология
Для того чтобы понять зачем нужен флюс при пайке, необходимо обратиться к первоисточникам и терминологии, которая позволит ясно раскрыть картину. Флюсы являются стойкими и активными химическими веществами, которые в процессе пайки обеспечивают очистку поверхности от образования загрязнений, а также оксидных плёнок. В итоге образуется натяжение поверхности, в результате которого обеспечивается качественное растекание припоя. Дополнительно нужно понимать, для чего нужен паяльный флюс, это качественная защита рабочего места обработки поверхности изделия от воздействия внешней рабочей среды окружающей природы.
Далее, главный принцип флюса — это подготовка рабочего места соединения изделий, которые должны будут прикрепить одну часть изделия к другому. При решении задачи, зачем флюс при пайке используется, руководствуемся некоторыми критериями:
- Для флюса температура плавления должна быть на порядок ниже, чем для припоя, это обязательное условие и требование качественного обеспечения соединения изделий.
- Флюс не должен никаким образов взаимодействовать в процессе пайки с припоем. Если мы осуществляет технологическую работу, то каждый компонент должен образовать два независимых слоя обеспечения качества соединения обрабатываемых изделий.
- Для газообразных характеристик флюса, последний должен обеспечить плавное растекание припоя по поверхности.
- Для жидкого флюса обязательным условием является отличная растекаемость и смачиваемость всех обрабатываемых изделий.
- Флюс должен любым способом разрушать и удалять образуемые на поверхности неметаллические образующиеся характеристики в виде плёнки.
- Ко всем паяемым сплавам, а также ко всем металлам, флюс должен иметь инертную природу и характеристику, которая указывает на минимально активную составляющую.
Что может быть в качестве материала для пайки
Технологический процесс паяния, и для чего нужна паяльная паста, подскажет одна из самых популярных технологий, где в качестве компонента используют 10 грамм хлорида аммония и 30 грамм химического компонента цинка хлорида, которые необходимо растворить в 60 миллиграммах водного раствора.
Точно таким же образом формируется вещество паяльная кислота или паяльная жидкость, которое готовятся из заранее подготовленного консервированного вещества в виде соляной кислоты и металлического цинка.
- Заполняем фарфоровую посуду в равных долях соляной кислотой и порционными частями цинка.
- Заполняя цинком, в кислоте происходит выделение кислорода, в итоге образуется готовый препарат хлорид цинка.
- После того, как начнётся замедление выделения кислорода, стеклянную посуду помещаем в тёплый раствор воды.
- По окончании процесса должно произойти сливание жидкости, где остаётся не растворившийся цинк, к которому необходимо добавить нашатырный компонент, представленный как 2 граммы аммония, рассчитанного на 3 граммы металлического порошка цинка.
«Важно!
Не обязательно нужно сливать жидкость, достаточно ее высушить или выпарить досуха плод воздействием тёплой воды. В непосредственной части пайки можно добавить водный раствор в соотношении 1:2.»
Особенности флюсовых компонентов
Не стоит обольщаться тем, что этот простейший флюсовый препарат подойдёт практически ко всем металлическим поверхностям.
Флюс для пайки алюминия
Согласно ТУ и ГОСТ существует определённый критерий препаратов, которые по степени эффективности можно разделить на 3 условные группы:
- Защитные или некоррозионные компоненты. Благодаря невысокой активности препаратов, такие вещества слабо очищают обрабатываемую поверхность. Как правило, не коррозионная группа используется для сплавов меди, а также для медных групп, которые имеют покрытия из кадмия, серебра или олова. По всем правилам данной группы, все задействованные припои должны быть легкоплавными. К данной группе относятся традиционная канифоль, вазелин простой группы, а также древесные смолы, стеарин и восковые компоненты.
- Слабая коррозионная группа. Для этой группы характерно растворение в спиртовых растворах, воде, а также в минеральных и органических веществах природного и искусственного происхождения, например стеариновая кислота, олеиновая кислота, молочный и растительный жир. Ко всем материалам добавляется канифоль, которая играет антикоррозионную роль. В процессе пайки, слабая группа эффективно разлагается, испаряется и под воздействием температуры сгорает.
- Сильная коррозионная группа. В этом классе используют фториды и хлориды металлической группы, а также сильнейшие неорганические кислоты. Этот тип флюсов способен удалять стойкие плёночные группы, которые характерны для цветных, а также для черных металлов. Все исследуемые коррозионные материалы изготавливаются как в виде жидких паст, так и в твёрдом состоянии.
Технические регламенты
Единый государственный регламент определён для флюсов, которые используются для сварочных работ, в этом случае применяют ГОСТ 9087-81. В радиоэлектронной отрасли также применяют технический стандарт, который имеет свою маркировку, это ГОСТ Р 56427-2015, который распространяется на безсвинцовую технологию. Кроме этого, данный регламент был разработан на основе ранее утверждённых и действующих регламентов, в частности:
- ГОСТ 17325—79 Пайка и лужение.
- ГОСТ Р 53429—2009 Платы печатные.
- ГОСТ 29137—91 Формовка выводов и установка изделий электронной техники на печатные платы.
- ГОСТ 23752—79 Платы печатные
Кроме этого, существует ряд подведомственных нормативных актов, которые имеют отраслевую структуру использования.
Заключение
При проведении работ связанные с пайкой микросхем или при соединении деталей изделий, необходимо строго соблюдать требования техники безопасности. При проведении работ, необходимо обеспечить качественную вентиляцию помещения, по окончании технологического процесса, необходимо тщательно проветрить комнату. Все операции необходимо выполнять только в защитных средствах, как для рук, так и для глаз и органов дыхания. В ряде отраслевых стандартах можно увидеть технические регламенты на маски и другие средства защиты. В домашних условиях пайку необходимо осуществлять только в проветриваемом помещении, по окончании необходимо вымыть руки с мылом и убрать все препараты в недоступное место для детей.
Видео: зачем нужен флюс для пайки?
svarkaipayka.ru
Флюсы для пайки. 15 рецептов
Состав флюсов для пайки…
Теперь ознакомимся с флюсами. По степени активности они бывают трех видов: некоррозионные, слабо-коррозионные и коррозионные. Некоррозионные флюсы способны растворить пленку окислов лишь на меди и ее сплавах, что и определяет область их применения. Самый распространенный некоррозионный флюс — канифоль.
Слабо коррозионные флюсы более активны по сравнению с предыдущими, однако после паяния с их применением необходимо тщательно удалить остатки флюса во избежание дальнейшей коррозии изделия. К этим флюсам относятся некоторые органические кислоты, минеральные масла, глицерин и др.
Коррозионные флюсы — самые активные. Их используют преимущественно для паяния черных и цветных металлов со стойкой окисной пленкой. Эти флюсы могут приводить к коррозии металла вокруг паяного соединения, поэтому после окончания пайки изделие тщательно очищают от остатков флюса и промывают водой или спиртом. Наиболее распространенным флюсом этого типа является хлористый цинк, к которому добавляют нашатырный спирт и канифоль.
Весьма удобны в работе флюсы-пасты. Они не растекаются по поверхности изделия и удобны в хранении. Основной компонент флюсов-паст — канифоль или хлористый цинк (в зависимости от требуемой активности), а загуститель — вазелин. Высокоактивную флюс-пасту можно приготовить из следующих компонентов: канифоль — 100 г, олеиновая кислота — 45 г, стеариновая кислота — 30 г, пальмитиновая кислота — 25 г. Канифоль сплавляют с кислотами при температуре 100 град. С, но не выше. Для этих целей целесообразно применять водяную баню.
Флюс для паяния цинка и оцинкованных изделий можно приготовить из концентрированной серной кислоты, разбавленной двумя частями воды. Вместо кислоты можно использовать 50 %-ный раствор едкого натра или калия.
Паяние алюминия осуществляют при помощи специальных высокоактивных флюсов. Это связано с тем, что на поверхности алюминия и его сплавов образуется прочная пленка окислов, препятствующая соединению припоя с основным металлом. Флюсы для паяния алюминия приготавливают на основе фтористых солей и хлористого лития. Если же этих флюсов нет, окисную пленку разрушают во время паяния.
Наиболее просты флюсы №8 и № 9, однако они менее активны, нежели те, что содержат фтористые соединения. Паяют алюминий припоями, которые содержат олово, алюминий, цинк, кадмий. При самостоятельном изготовлении припоя сначала плавят цинк, потом добавляют остальные компоненты. Чтобы в процессе приготовления припоя цинк не выгорал, на поверхность его расплава насыпают порошкообразный древесный уголь.
Табл. 2.3.7. Характеристики основных флюсов для паяния мягкими припоями
Компоненты, % | Название или марка флюса | ||||||||||
КЗ | ГК | ВТС | ФИМ | КЭЦ | Прима-1 | ЛТИ1 | ЛТИ2 | ЛТИЗ | ФП1 | ФП2 | |
Вода | — | — | — | 45 | — | 55,6 | — | 50-60 | 5 | — | 5,5 |
Этиловый спирт | 85 | 78 | 24,4 | 45 | 75 | 40 | 67-73 | — | — | — | — |
Глицерин | — | 16 | — | — | — | 3 | — | — | — | — | — |
Вазелин | — | — | 63 | — | — | — | — | — | — | 80 | 70 |
Соляная кислота | — | — | — | — | — | — | — | — | 40 | — | — |
Ортофосфорная кислота | — | — | — | 10 | — | — | — | — | — | — | — |
Салициловая кислота | — | — | 6,3 | — | — | — | — | — | — | — | — |
Хлористый цинк | — | — | — | — | 1 | 1,4 | — | 35-40 | 35 | 4 | 20 |
Нашатырь | — | — | — | — | — | — | — | 5-20 | 20 | — | 2 |
Солянокислый анилин | — | — | — | — | — | — | 3-7 | — | — | — | — |
Канифоль | 15 | 6 | — | — | 24 | — | 20-25 | — | — | 16 | 2,5 |
Триэтаноланилин | — | — | 6,3 | — | — | — | 1-2 | — | — | — | — |
Аммиак 25 % | — | — | — | — | — | — | 3—5 | — | — | — | — |
Металлы, которые паяют | М,Л,Б | М,Л,Б | C,M,Л, Б | ЧМ,М, Л, Б | ЧМ, ЦМ | ЧМ, ЦМ | ЧМ, ЦМ | ЧМ, М,Л | ЧМ, | ЧМ, ЦМ | ЧМ, ЦМ |
Обработка после паяния | II | II | II | I | II | I | II | I | I | II | I |
Примечание. М— медь, Л — латунь, Б — бронза, С — серебро, ЧМ — черные металлы, ЦМ — цветные металлы; I — промыть горячей водой, II — промыть спиртом.
Табл. 2.3.8. Составы флюсов для пайки алюминия
Номера флюсов | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
Хлористый 12 цинк | — | — | 8-15 | 8 | 90 | — | 46 | 90 | 16 |
Хлористый калий | 40 | 29 | 43-59 | 50 | — | 50-55 | — | — | — |
Хлористый натрий | 12 | 19 | — | — | — | 30-35 | — | — | — |
Хлористый литий | 15 | — | 25-30 | 32 | — | — | — | — | — |
Хлористый магний | 6 | — | — | — | — | — | — | — | — |
Хлористый барий (безводный) | — | 48 | — | — | — | — | — | — | — |
Фтористый натрий | 7 | — | — | — | 0,2 | — | — | — | — |
Фтористый калий | — | — | 8-12 | 10 | 1,2 | — | 3 | — | — |
Фтористый кальций | — | 4 | — | — | — | — | — | — | — |
Фтористый литий | — | — | — | — | 0,6 | — | — | — | — |
Канифоль | — | — | — | — | — | — | — | — | 34 |
Оливковое масло | — | — | — | — | — | — | — | — | 50 |
Криолит | — | — | — | — | 8 | 10-20 | — | — | — |
Нашатырь | — | — | — | — | 8 | — | — | 10 | — |
«
Загрузка…yesyes.ru
| Виды | Описание |
| Канифоль на основе соснового материала | Классика «жанра» проведения паяльных работ. Присутствует низкий уровень тока утечки вещества и низкую степень для коррозионной рабочей активности |
| Кислота категории « Ортофосфорная» | Допускается применение как препарат взаимодействия для меди, нержавейки, чёрного металла, есть опыт применения в молекулярной области обращения в биологии. Образует специальную защитную тонкую плёнку, не даёт появлению коррозии. |
| Кислота паяльная | Предназначена для низколегированной стали, углеродистой стали, никеля, а также некоторых сплавов. Флюс для пайки латуни образует своеобразную защитную плёнку, устраняет эффект коррозии. |
| Паяльная универсальная кислота | Универсальная активная субстанция с требуемой температурой испарения +295С…+350С. Рекомендуется использовать совместно с 5% раствором на основе кальцинированной соды — в качестве отмывки. |
| Кислота серии ПЭТ | Для проведения пайки на основе углеродистых сталей, а также для медных материалов и производных никеля. Допускается применять для легкоплавких припоев с максимальной температурой плавления от 150 С до +320 С. В препарат включены хлориды цинка, а также производные аммония, соляная кислота, вода деионизованного вида. |
| Жир активный\нейтральный | Внедряется для соединения сильно окислённых деталей радиотехнического значения. В компонентную часть входит вазелиновая основа. |
| Спирт Изопропанол | Используется для промывки радиодеталей, используемые в медицинских и биологических аппаратах, например для высокоточного технологического узла с микросхемами для проведений операций на сердце. |
| Компонент типа «Бура» | Доступный флюс для пайки серебра, допускается взаимодействие для углеродистых сталей и некоторых групп цветных металлов. |
| Глицерин ТАГС | Используется для радиомонтажа, требуется обработка спиртом или прочими компонентами защиты. |
| Тип ЗИЛ-2 | Подходит в качестве традиционной пайки, а также для припоев, где имеются содержание висмута. |
| Категория ЗИЛ ПЭТ-2 | Материалы латуни, компоненты меди и образующих сплавов |
| Марка ЛТИ 120(есть группа ПЭТ) | Для радиомонтажа, а также для пайки на основе материала цинка. |
| Серия СКФ или аналог ФКСп | На основе естественной природной канифоли с добавлением процентного соотношения спиртового раствора. |
| Вид ФКЭТ (группа СКФ) | Для обработки частей медных контактов |
| Класс ТАГС ПЭТ | Подходит для материалов углеродистой стали, вещества на основе меди, плавление допустимо до +320 С. Отмывка бензином. |
| Марка серии Ф-38 ПЭТ | Полностью активный и 100%- эффективный флюс, который может заменить многие препараты, используемые при соединении металлических изделий. |
| Группа ФИМ (есть группа ПЭТ) | Подойдёт для пайки медных и бронзовых изделий. В составе есть фосфорная кислота. |
| Подкатегория ФКДТ (есть группа ФКТПЭТ) | Отлично подходит для проведения механизированных процессов пайки и лужения в промышленных масштабах небольших серий обработки печатных микросхем. |
| ФТС (есть группа ПЭТ) | Слабая коррозионная активность. |
| Тиноль | Используется совместно с горячим воздухом для SMD-компонентов |
| Алюминиевый состав | Безотмывочный вариант для соединения алюминиевых деталей. |
| Флюс-гель, серия ТТ | Используется для радиомонтажных плат, имеет пассивный вариант коррозийности. |
| ФТС | Водосмываемый вариант, отсутсвует канифоль |
| Паста паяльная, серия СТ-61А,В,С | Температура плавления до +200 С. |
| Готовый вариант флюса-аппликатора серии BON-PEN | В форме конструктивной ручки |
| Безотмывочный флюс типа «крем» FMKANC32-00 | Имеется шприц, картридж, поршень и игла. |
| Interflux | Большая серия флюсов, которые выпускается в миниатюрном варианте, тубах, небольших баночках, а также в канистрах. |
