5.2. Обозначение шероховатости на чертежах

Общетехнические дисциплины / Метрология, стандартизация и сертификация / 5.2. Обозначение шероховатости на чертежах

Стандарт устанавливает три знака для обозначения шероховатости поверхности (рис. 5.2):

первый знак применяют, когда способ обеспечения шероховатости конструктором не определен;

второй знак применяют, когда шероховатость поверхности должна быть обеспечена удалением слоя металла;

третий знак применяют для обозначения шероховатости поверхности, полученной литьем, ковкой, штамповкой, прокаткой и т.п., то есть без удаления слоя металла. Последний знак применяют также в обозначении шероховатости поверхности, к обработке которой требования не установлены.

Знаки шероховатости поверхности должны касаться контурных или выносных, или штрихпунктирных линий (рис.5.3, а, б). При изображении детали с разрывом (рис.5.3, в) ) обозначение шероховатости наносят только на одной части детали, по возможности, ближе к месту указания размеров.

Если шероховатость всех поверхностей детали должна быть одинаковой, то в правом верхнем углу чертежа наносят общее обозначение шероховатости (рис.5.3, г) Rz 25.

Если шероховатость поверхности детали должна быть разной, то в правом верхнем углу чертежа наносят обозначение преобладающей по числу поверхностей шероховатости и знак √ в скобках, который означает, что все остальные поверхности детали, кроме обозначенных на изображении, должны иметь шероховатость, указанную перед скобкой (рис.5.3, а, б, в).

Если шероховатость на одной и той же поверхности должна быть различной, то эти участки разделяются тонкой сплошной линией (рис.5.3, д,е).

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес и эвольвентных шлиц условно наносят на линии делительной поверхности (рис.5.3, ж, з).

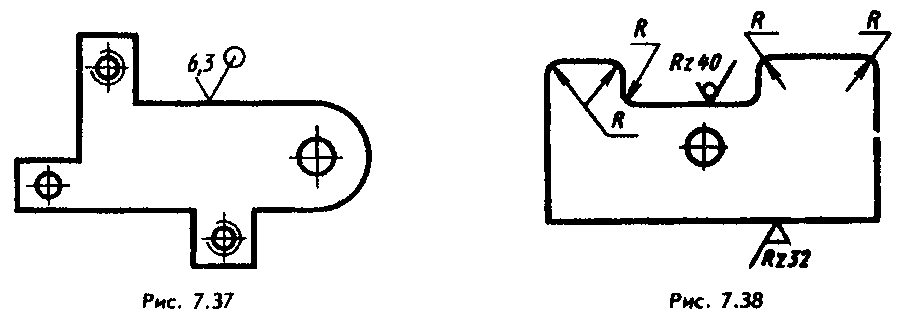

Если шероховатость контура должна быть одинаковой, то обозначение наносится один раз со знаком окружности

О (рис.5.3, и, к). Диаметр знака равен 4…5 мм.

При необходимости указать способ обработки надпись наносится на полке знака (рис. 5.3, к, л).

В обозначении одинаковых шероховатостей поверхностей, плавно переходящих одна в другую, знак окружности не наносят (рис.5.3, м).

При применении знака без указания параметров и способа обработки его изображают без полки (рис. 5.3, а, б, в) -знак √.

Структура обозначения шероховатости поверхности приведена на рис.5.3, н. Условные обозначения направлений неровностей (табл. 5.1) показывают на чертеже только в случае необходимости.

Значения одного или нескольких параметров шероховатости записывают над знаком обозначения шероховатости тремя способами:

1) Указывают наибольшие значения параметра после соответствующего символа, например:

Rmax 6,3;          S

m 0,63;          t50 70;              S 0,032;          Rz 32;

2) Числовые значения параметров шероховатости указывают в виде диапазона их значений, размещая предельные значения соответствующих параметров шероховатости в две строки, например:

Ra;                         ;

3) Указывают номинальное значение параметра шероховатости с их предельными отклонениями, например:

;                   ;

При указании двух и более параметров шероховатости поверхности обозначения записывают сверху вниз. Например

Таблица 5.1

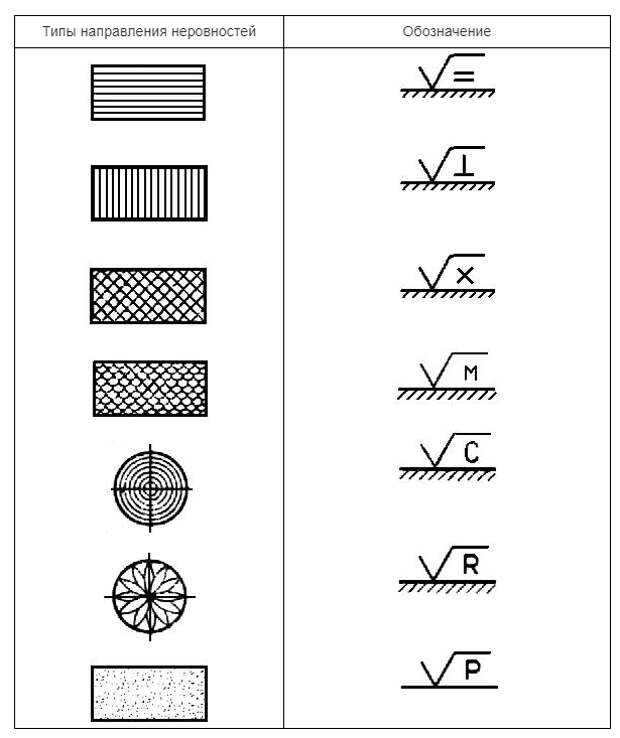

Направление неровностей и их обозначения

Из параметров шероховатости Ra и Rz в обозначении может присутствовать только один и предпочтение отдают параметру Ra.

Над полкой знака шероховатости записывают вид обработки поверхности только в том случае, когда он является единственным для получения требуемого качества поверхности. Под полкой знака указывают базовую длину только тогда, когда высотные

параметры Rz и Ra определяются в пределах базовой длины, отличающейся от стандартной.

По указаниям ГОСТ 2.309-73 допускается упрощенное обозначение шероховатости поверхности с размещением его в технических требованиях чертежа (рис.5.3, п).

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, на рамке допуска формы, а также разрывать выносную линию (рис.5.3, р)

Существуют три основных метода измерения шероховатости поверхности:

1) определение параметров шероховатости сравнением с образцами;

2) бесконтактный метод при использовании приборов светового сечения, двойного микроскопа, микроинтерферометра и других;

3) контактный метод с использованием щуповых приборов различных моделей, например, профилографа-профилометра и других.

В конструкторской документации, справочниках, учебной литературе, выпущенной до 1980 года и разработанной до введения ГОСТ 2789-73 и ГОСТ 2.309-73, требования к шероховатости указывались по классам и разрядам шероховатости. В таблице 5.2. приведены ранее применявшиеся условные обозначения классов и разрядов шероховатости и соответствующие им числовые значения параметров Ra и Rz.

Таблица 5.2.

Сопоставление классов и разрядов шероховатости параметрам шероховатости

Условное обозначение

Наибольшее занчение параметра шероховатости, мкм

Базовая длина l, мм

Класс шероховатости поверхности

Разряд шероховатости поверхности

Ra

Rz

По классу

По разряду

По классу

По разряду

1

2

3

4

5

6

7

          1

–

–

–

320

–

8,0

2

–

–

–

160

–

          3

–

–

–

80

–

          4

–

–

–

40

–

2,5

    5

–

–

–

20

–

 6

6а

    6б

 6в

2,5

2,5

2,0

1,6

–

–

0,8

   7

7а

7б

7в

1,25

1,25

1,00

0,80

–

–

  8

8а

8б

8в

0,63

0,63

0,50

0,40

–

–

9

9а

9б

9в

0,32

0,32

0,25

0,20

–

–

0,25

    10

10а

10б

10в

0,160

0,160

0,125

0,100

–

–

    11

11а

11б

11в

0,080

0,080

0,063

0,050

–

–

    12

12а

12б

12в

0,040

0,040

0,032

0,025

–

–

0,25

     13

13а

13б

13в

–

–

0,100

0,100

0,080

0,063

0,08

   14

14а

14б

14в

–

–

0,050

0,050

0,040

0,032

Обозначение шероховатости поверхности на чертеже по ГОСТу

декабрь 03, 2020

2609

Чертеж

Содержание

  1. Правила обозначения шероховатости поверхности
  2. Какие символы применяют для обозначения шероховатости

Одним из условных обозначений на чертеже, необходимых для создания и производства качественной детали, является шероховатость поверхности.

Ее показатель напрямую влияет на то, каким получится чертеж и конечная деталь.

В этой статье я расскажу, как обозначается шероховатость и какие правила нанесения существуют.

Все нюансы обозначения регулирует ГОСТ 2789-73.

Показатель шероховатости выбирают исходя из роли детали в механизме, в котором планируется ее использование.

Но шероховатость — не то, с чего нужно начинать работу над чертежом. Для начала нужно поработать с линиями: первый этап предполагает нанесение тонких линий. После этого обозначается шероховатость, а затем — контур выделяется четкими плотными линиями.

Чтение шероховатости на чертеже предполагает, что вы знаете определенные правила ее нанесения и как именно выглядят условные обозначения шероховатости.

Правила обозначения шероховатости поверхности:

  • шероховатость обозначается в виде галочки. Важно запомнить, что ее не указывают перевернутой относительно линии плоскости детали, и учитывать наличие осей центра вращения. В последнем случае чтобы обозначить размеры шероховатости и классы, могут быть использованы противоположные поверхности;
  • информация касательно шероховатости может указываться на выносной полке;
  • шероховатость указывается на стороне детали, удобной для поднесения инструмента для резки. Это указывает на специфику работы по образованию поверхности;
  • если для всей поверхности детали характерна одинаковая шероховатость, то это указывается не на самой детали, а в правом верхнем углу чертежа. На чертеже указывают и параметры шероховатости для всех поверхностей. Если поверхность особая, то шероховатость указывают прямо на ней;
  • резьбовая поверхность тоже может служить местом для нанесения шероховатости. Вместе с другими параметрами ее указывают на выноске, когда не хватает места.

Самый часто используемый знак шероховатости — перевернутая галочка. Означает, что тип обработки не устанавливается.

Если в галочке есть перемычка, то это значит, что необходима обработка с удалением материала.

А вот этот вариант не предполагает удаление материала.

Указывает на класс. Это среднеарифметический показатель отклонения профиля. Имеет числовое выражение. По нему определяют класс шероховатости, а после — во время обработки контролируют качество поверхности.

Обозначает неровности профиля по 10-ти точкам.

Привычная нам галочка говорит о том, что перед нами часть поверхности.

Если есть пояснительные надписи, то они обозначаются вот таким символом.

Пример условного обозначения шероховатости на чертеже символом с полкой относительно основной надписи.
