Элегазовый трансформатор напряжения однофазный ЗНОГ-110-У1

Предназначен для применения на подстанциях открытого типа класса напряжения 110 кВ с заземленной нейтралью для передачи сигнала измерительной информации электроизмерительным приборам, устройствам защиты, сигнализации, управления и автоматики.

Внутренняя полость трансформатора заполняется элегазом, служащим изолирующей и теплоотводящей средой.

Заполнение трансформатора элегазом производится через клапан, установленный на корпусе трансформатора.

На корпусе трансформатора установлена предохранительная мембрана, срабатывающая при аварийном повышении внутреннего давления. Поток выхлопных газов направлен вниз, вдоль корпуса.

Трансформатор комплектуется термокомпенсированным сигнализатором плотности элегаза типа «WIKA».

Зарегистрирован в Государственном реестре средств измерений под № 23894-02. Сертификат об утверждении типа средств измерений – RU.С.34.004.А №13567

Сертификат соответствия требованиям безопасности - № РОСС RU. МЕ25.В000951.

Принят межведомственной комиссией ОАО «ФСК ЕЭС» 22.01.2003 г.

Технические характеристики

Номинальное первичное напряжение , кВ 110000/√3
Номинальное вторичное напряжение, В
- основной вторичной обмотки
- дополнительной обмотки

100/√3
100

Номинальная мощность при нагрузке
с коэффициентом мощности cos φ=0.8, В·А
Основной вторичной обмотки
- в классе точности 0,2
- в классе точности 0,5
- в классе точности 1,0
- в классе точности 3,0
Вторичная обмотка для коммерческого учета
- в классе точности 0,2
Дополнительной вторичной обмотки
- в классе точности 3,0

100
400 600
1200

30

1200

Суммарная предельная мощность вторичных обмоток, В•А 2500
Предельная мощность доп. вторичной обмотки, В•А 2000
Давление заполнения (абсолютное) трансформатора элегазом при температуре +20ºС, МПа
0,45
Масса трансформатора, кг 440

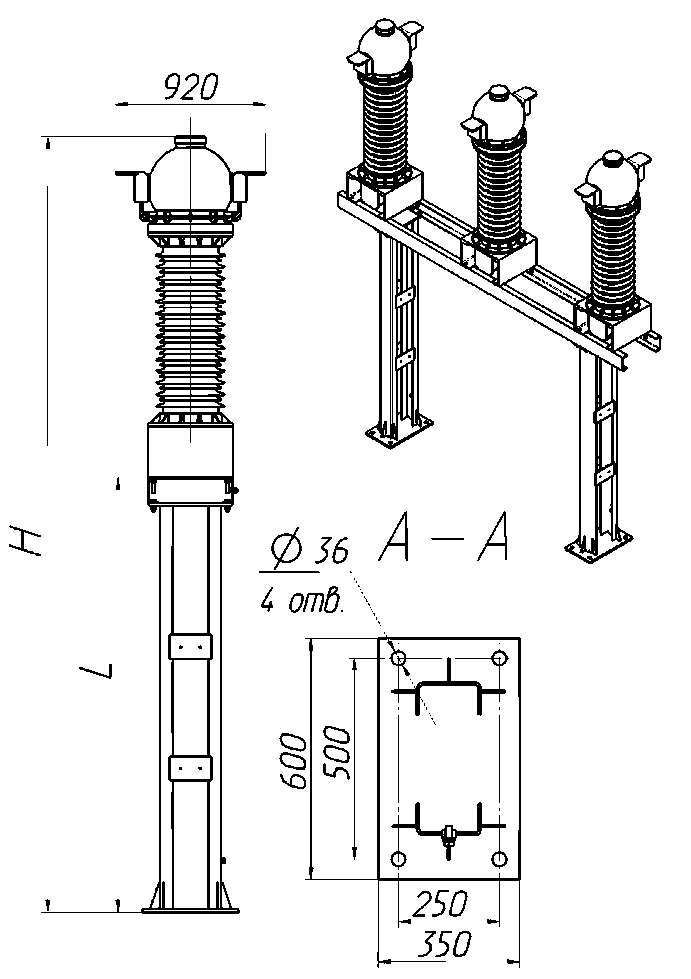

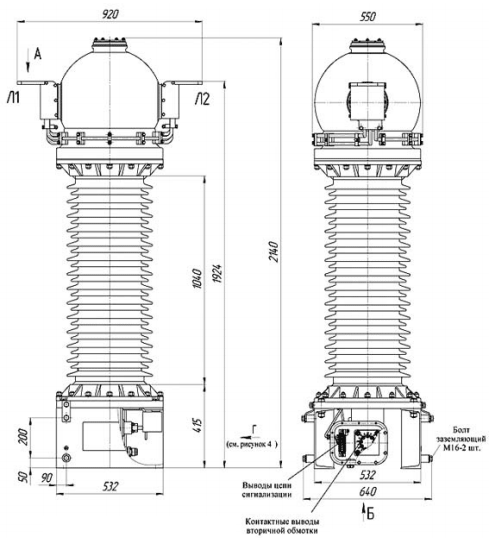

Габаритные и установочные размеры трансформатора ЗНОГ-110

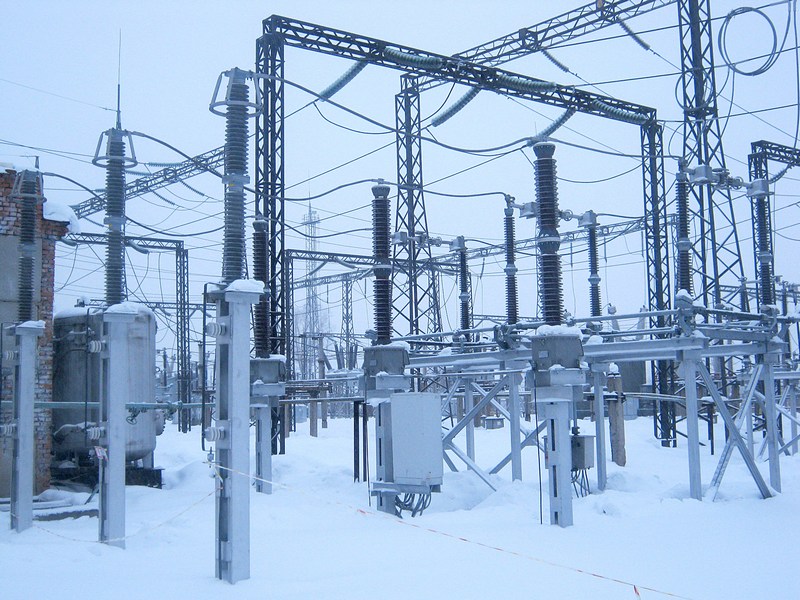

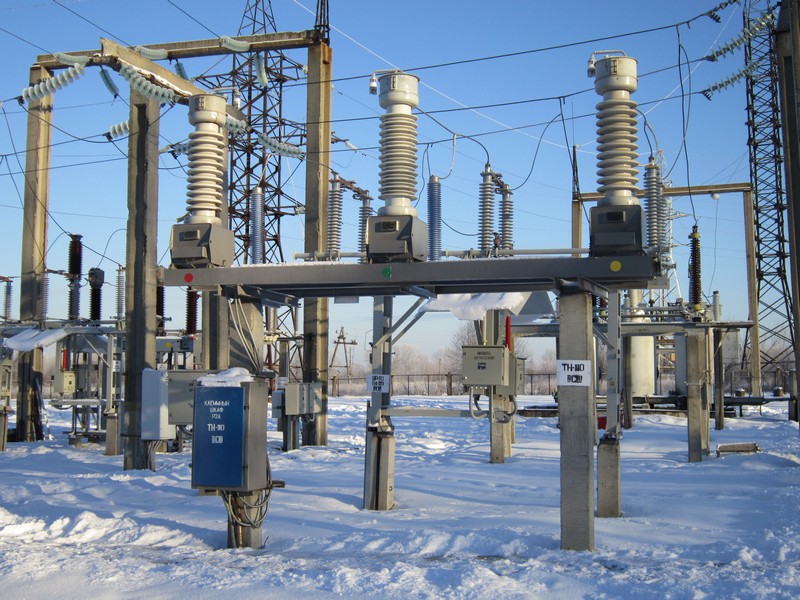

Трансформаторы установлены на:

  • подстанциях ОАО «МОСЭНЕРГО»:
  • подстанция №6 «Кожухово» ЮЭС;
  • подстанция № 751 «Гавриково» ЮЭС;
  • подстанция «Юбилейная»;
  • подстанция ТЭЦ16.

ЗНОГ-110 Трансформаторы напряжения


Продукция > Измерения напряжения > ЗНОГ-110

Подробное описание:

Предназначен для применения на подстанциях открытого типа класса напряжения 110 кВ с заземленной нейтралью для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации, управления и автоматики.
Внутренняя полость трансформатора заполняется элегазом, служащим изолирующей и теплоотводящей средой. Заполнение трансформатора элегазом производится через клапан, установленный на корпусе трансформатора.

На корпусе трансформатора установлена предохранительная мембрана, срабатывающая при аварийном повышении внутреннего давления. Поток выхлопных газов направлен вниз, вдоль корпуса.
Трансформатор комплектуется термокомпенсированным сигнализатором плотности элегаза типа «WIKA».
Для комплектации КРУЭ (элегазовое комплектное распределительное устройство) может поставляться с герметичным изолятором, предназначенным для присоединения к КРУЭ.

Технические характеристики

Номинальное первичное напряжение, В: 110 000/Ö3
Номинальное вторичное напряжение, В:
- основной вторичной обмотки 110/Ö3
- дополнительной обмотки 100

Количество вторичных обмоток: 3


Номинальная мощность при нагрузке с коэффициентом мощности cos φ=0. 8, ВА:

- основной вторичной обмотки для измерений:
       в классе точности 0,2 .... 100
       в классе точности 0,5 .... 400
       в классе точности 1,0 .... 600
       в классе точности 3,0 .... 1 200

- основной вторичной обмотки для коммерческого учета расхода электроэнергии:
       в классе точности 0,2 .... 30

- дополнительной вторичной обмотки
       в классе точности 3,0 .... 1200

Суммарная предельная мощность вторичных обмоток, ВА:  2 500
Предельная мощность доп. вторичной обмотки, ВА:  2 000

Давление заполнения (абсолютное) трансформатора:
элегазом при t +20°С, МПа: 0,45

Масса трансформатора, кг: 440

Температура эксплуатации: ˚C: -45 .... +50

Сейсмостойкость: M9
Сделать заказ и запросить дополнительную информацию по ЗНОГ-110 Вы можете здесь.

Назад

ЗНГ-УЭТМ®-110

Наименование параметров

ЗНГ-УЭТМ®-110

1

Номинальное первичное напряжение, кВ

110/ 3

2

Номинальное напряжение основных вторичных обмоток, В

100/ 3

3

Номинальное напряжение дополнительной вторичной обмотки, В

100

4

Количество и назначение вторичных обмоток, шт. :

Основная для измерения и питания цепей учета электроэнергии, выводы а1–х1 (обмотка У)

1

Основная для измерения и защиты, выводы а2–х2 (обмотка И)

1

Дополнительная для защиты от замыканий на землю, выводы ад–хд  ( обмотка Д)

1

5

Номинальные мощности вторичных обмоток при коэффициенте мощности 0,8, ВА:

Обмотки У

до 800 1)

Обмотки И

Обмотки Д

до 400 1)

6

Классы точности вторичных обмоток в зависимости от нагрузки:

Обмотки У

0,2; 0,5; 1; 3 1)

Обмотки И

Обмотки Д

3Р; 6P 1)

7

Предельная мощность трансформатора, ВА

до  2000

8

Ток холостого хода, А

Значение тока холостого хода указано в паспорте на трансформатор

9

Сопротивление изоляции, МОм, не менее:

Первичной обмотки

300

Вторичных обмоток

50

10

Коэффициент напряжения по ГОСТ 1983 (п. 6.6.)

1,5 в течение 30 с

11

Климатическое исполнение по ГОСТ 15150

Т1, У1, ХЛ1(УХЛ1)

12

Главная изоляция для климатического исполнения Т1, У1 элегаз (SF6) с параметрами:

Номинальное давление заполнения, приведенное к 20 °С, МПа, абс

0,5

Давление предупредительной сигнализации2), приведенное к 20°С, МПа, абс.

0,44

Давление аварийной сигнализации2), приведенное к 20 °С, МПа, абс.

0,42

13

Главная изоляция для климатического исполнения ХЛ1 (УХЛ1) смесь элегаза (SF6) с азотом (N2) с параметрами газовой среды:

Номинальное давление заполнения, приведенное к 20 °С, МПа, абс

0,7

Давление предупредительной сигнализации2), приведенное к 20°С, МПа, абс.

0,62

Давление аварийной сигнализации2), приведенное к 20 °С, МПа, абс.

0,6

14

Температура окружающего воздуха для исполнения Т1:

Минимальная, °С

-10

Максимальная, °С

+50

15

Температура окружающего воздуха для исполнения У1:

Минимальная, °С

-45

Максимальная, °С

+40

 16

Температура окружающего воздуха для исполнения ХЛ1 (УХЛ1):

Минимальная, °С

-60

Максимальная, °С

+40

17

Масса газа, кг:

Элегаза для исполнения У1, Т1

4,1

Смесь газов для исполнения ХЛ1*:

    элегаз SF6+хладон СF4

    элегаз SF6+азот N2



3,8  (2,2+1,6)

2,7  (2,6+0,5)

Смесь газов (элегаз SF6+азот N2) для исполнения ХЛ1 (УХЛ1)

2,6  (1,9+0,7)

18

Расход газа на утечки в год, % от массы газа, не более

0,2

Элегазовые трансформаторы напряжения Содержание

1. Краткая характеристика масляных герметичных трансформаторов напряжения 2

1.1.Введение 2

1.2.Назначение 3

1.3Риски, появляющиеся при работе трансформаторов напряжения 3

1.4Применяемые стандарты и рекомендации при изготовлении и эксплуатации трансформаторов напряжения 4

1.5Перечень типов масляных герметичных трансформаторов напряжения, эксплуатируемых на сетевых предприятиях Российской федерации 4

2Устройство масляных герметичных трансформаторов напряжения 4

2.3Технические характеристики 4

2.4Описание конструкции: магнитопровод, обмотки, корпус, изолятор, расширитель, система охлаждения, предохранительная мембрана, устройства, контролирующие состояние трансформаторного масла, мониторинг параметров ТН 8

3Внешний вид и монтажная схема установки комплекта масляных герметичных трансформаторов напряжения 11

3.3Порядок допуска к осмотру, ремонту и испытаниям трансформаторов напряжения 13

4Требования по безопасности труда, взрыво и пожаробезопасности 14

Приложение 1 15

Приложение 2 16

Приложение 3 18

1. Краткая характеристика элегазовых трансформаторов напряжения 21

1.1.Введение 21

1.2.Назначение 22

1.3.Риски, появляющиеся при эксплуатации трансформаторов напряжения 23

1.4.Применяемые стандарты и рекомендации при конструировании и эксплуатации трансформаторов напряжения 23

1.5.Перечень типов элегазовых трансформаторов напряжения, эксплуатируемых на сетевом предприятии 23

2.Устройство элегазовых трансформаторов напряжения 24

2.1.Технические характеристики 24

2.2.Описание конструкции: магнитопровод, обмотки, бак, изолятор, крышка, расширитель, система охлаждения, предохранительный клапан, приборы и устройства, контролирующие состояние элегаза; мониторинг параметров элегазовых трансформаторов напряжения 26

3.Внешний вид и монтажная схема установки комплекта элегазовых трансформаторов напряжения 27

4.Требования по безопасности труда, взрыво и пожаробезопасности 29

Приложение 1 30

Приложение 2 32

  1. Краткая характеристика элегазовых трансформаторов напряжения

    1. Введение

Трансформатор напряжения выполнен в виде двухобмоточного понижающего трансформатора (см. рис. 1). Для обеспечения безопасности работы обслуживающего персонала вторичную обмотку тщательно изолируют от первичной и заземляют в одной точке. Условное обозначение трансформатора напряжения такое же, как двухобмоточного трансформатора. Так как сопротивления обмоток вольтметров и других приборов, подключаемых к трансформатору напряжения, велики, то он практически работает в режиме холостого хода. В этом режиме можно с достаточной степенью точности считать, что

U1 = U2*K,

где: К - коэффициент трансформации;

U1 – напряжение первичной обмотки;

U2 – напряжение вторичной обмотки.

Рис. 1. Схема включения трансформатора напряжения

1 - первичная обмотка; 2- магнитопровод; 3 - вторичная обмотка.

    1. Назначение

Элегазовые измерительные трансформаторы напряжения предназначены для применения на подстанциях открытого типа классов напряжения 35 - 220 кВ с изолированной и заземлённой нейтралью для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации, управления и автоматики. Внутренняя полость трансформатора заполняется элегазом, служащим изолирующей и теплоотводящей средой.

Заполнение трансформатора напряжения элегазом производится через клапан, установленный на корпусе трансформатора. На корпусе трансформатора установлена предохранительная мембрана, срабатывающая при аварийном повышении внутреннего давления. Поток выхлопных газов направлен вниз, вдоль корпуса.

Элегазовые трансформаторы напряжения могут комплектоваться термокомпенсированным сигнализатором плотности элегаза. Для комплектации КРУЭ (элегазовое комплектное распределительное устройство) может поставляться с герметичным изолятором, предназначенным для присоединения к КРУЭ.

Конструкции элегазовых измерительных трансформаторов напряжения практически одинаковы, параметры вторичных обмоток по напряжению равны В и 100 В. У различных типов трансформаторов напряжения допускается подключение различных нагрузок, которые указаны в паспорте ТН. В данной инструкции подробно рассматриваются конструкции элегазовых ТН типаЗНГ-110, 220 кВ.

    1. Риски, появляющиеся при эксплуатации трансформаторов напряжения

Возможность обратной трансформации при работе в цепях вторичной коммутации на отключённом от сети трансформаторе напряжения.

Нарушение заземления в первичной и вторичной обмотках трансформатора напряжения.

При выполнении обслуживания на включённом под напряжение элегазовом трансформаторе напряжения нарушение газоплотности.

    1. Применяемые стандарты и рекомендации при конструировании и эксплуатации трансформаторов напряжения

Соответствие требованиям ГОСТ 1983-2001, МЭК 60044-2 и техническим условий 1БП 759.001 ТУ.

Соответствие Системе качества разработки и производства, сертификация по стандарту ГОСТ Р ИСО 9001-2001 (сертификат № ВР 02. 112.1050-2006).

Климатическое исполнение по ГОСТ 15150.

Коэффициент напряжения по ГОСТ 1983.

РД 34.45-51.300-97 Объём и нормы испытаний электрооборудования.

    1. Перечень типов элегазовых трансформаторов напряжения, эксплуатируемых на сетевом предприятии

В настоящее время в электрических сетях эксплуатируются следующие серии (типы) элегазовых трансформаторов напряжения: ЗНОГ-220, ЗНОГ-М-110, ЗНОГ-110У1, ЗНОГ-110, TVBs-145, TVBs. Конструкции зарубежных элегазовых трансформаторов напряжения практически одинаковы за исключением некоторых деталей, поэтому техническое обслуживание и контроль состояния этих аппаратов идентичен.

  1. Устройство элегазовых трансформаторов напряжения

    1. Технические характеристики

Технические параметры элегазовых трансформаторов напряжения приведены в таблице № 1 для наиболее распространённых элегазовых трансформаторов напряжения в энергетических сетях Российской Федерации.

Таблица № 1

Технические параметры элегазовых трансформаторов напряжения типа ЗНГ-110 и ЗНГ-220 кВ

№ п/п

Наименование параметра

Значения параметров

ЗНОГ-110

ЗНОГ-220

1

Номинальное первичное напряжение, кВ

2

Номинальное напряжение основных вторичных обмоток, В

3

Номинальное напряжение дополнительной вторичной обмотки, В

100

Количество и назначение вторичных обмоток, шт.

4

Основная для измерения и питания цепей учета электроэнергии, выводы а11 (далее - обмотка У)

1

5

Основная для измерения и защиты, выводы а22 (далее - обмотка И)

1

6

Дополнительная для защиты от замыканий на землю, выводы адд (далее - обмотка Д)

1

Номинальные мощности вторичных обмоток при коэффициенте мощности 0,8, ВА

7

Обмотки У

до 1000 1

8

Обмотки И

9

Обмотки Д

до 500 1)

Классы точности вторичных обмоток в зависимости от нагрузки:

10

Обмотки У

0,2; 0,5; 1; 3 1)

11

Обмотки И

12

Обмотки Д

3Р; 6P 1)

13

Предельная мощность трансформатора, ВА

До 1600

До2500

14

Ток холостого хода при питании со стороны обмотки Д, А, не более

2

8

15

Первичной обмотки

300

16

Вторичных обмоток

50

17

Коэффициент напряжения по ГОСТ

1,5 в течение 30 с

18

Климатическое исполнение по ГОСТ 15150

Т1, У1, ХЛ1*

Главная изоляция для климатического исполнения Т1, У1 элегаз (SF6) с параметрами

19

Номинальное давление заполнения, приведённое к 20°С, МПа, абс.

0,50

20

Давление предупредительной сигнализации 2), приведённое к 20°С, МПа, абс.

0,44

21

Давление аварийной сигнализации 2), приведённое к 20°С, МПа, абс.

0,42

Главная изоляция для климатического исполнения XЛ1* смесь элегаз (SF6) с хладоном -14 (CF4)или азотом с параметрами газовой среды:

22

Номинальное давление заполнения, приведённое к 20°С, МПа, абс.

0,70

23

Давление предупредительной сигнализации 1), приведённое к 20°С, МПа, абс.

0,62

24

Давление аварийной сигнализации 1), приведённое к 20°С, МПа, абс.

0,60

Температура окружающего воздуха для исполнения Т1

25

Минимальная, °С

- 10

26

Максимальная, °С

+ 50

Температура окружающего воздуха для исполнения У1

27

Минимальная, °С

- 45

28

Максимальная, °С

+40

29

Температура окружающего воздуха для исполнения XЛ1*:

30

Минимальная, °С

-55

31

Максимальная, °С

+40

Масса газа, кг

32

Элегаз для исполнения У1

4,1

16

33

Элегаз для исполнения XЛ1*:

2,8

11,0

34

Хладон для исполнения XЛ1*:

2,2

6,6

35

Расход газа на утечки в год от массы газа, не более

0,5%

  1. Фактические значения нагрузок и классы точности обмоток указываются в паспортах ТН.

  2. Давление аварийной и предупредительной сигнализации – это величины давлений, при снижении до которых происходит срабатывание контактов в цепях предупредительной и аварийной сигнализации соответственно.

Условия работы обмоток

Нагрузка, ВА

Обмотка У в соответствующем классе точности при нагрузке обмотки И до 1000 1) ВА

До 10001)

Обмотка И в соответствующем классе точности при нагрузке обмотки У до 1000 1) ВА

до 1000 1)

Фактические значения нагрузок и классы точности обмоток указываются в паспорте на трансформатор.

    1. Описание конструкции: магнитопровод, обмотки, бак, изолятор, крышка, расширитель, система охлаждения, предохранительный клапан, приборы и устройства, контролирующие состояние элегаза; мониторинг параметров элегазовых трансформаторов напряжения

Трансформатор напряжения является прибором электромагнитного типа (см. Приложение № 6.1 и № 6.2). Активная часть трансформатора (ленточный разрезной магнитопровод из электротехнической стали с обмотками) – размещена в алюминиевом заземлённом корпусе, который находится в нижней части на основании трансформатора. На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию аппарата. На верхнем торце изолятора размещён высоковольтный контактный вывод первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток, а также сигнализатор плотности для контроля давления элегаза, устройство для заполнения элегазом, табличка технических данных.

Обмотки трансформатора напряжения расположены на магнитопроводе концентрически, внутри – дополнительная вторичная обмотка Д. Поверх неё намотана основная вторичная обмотка для измерения и защиты И, затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии У. Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения максимальной электрической прочности изоляции, обмотки снабжены экранами. Выводы обмотки У имеют устройство, позволяющее их пломбирование. Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления элегаза. Мембрана, установленная на заземляемом корпусе, защищает трансформатор от повышения давления газа сверх допустимого уровня.

Трансформатор комплектуется термокомпенсированным сигнализатором плотности элегаза типа «WIKA».

Во всех уплотняемых соединениях применены сдвоенные уплотнения из специального полимерного материала, который, в отличие от резины, нечувствителен к воздействию низких температур и практически не подвержен старению. Повышенная надежность узлов уплотнения выводов вторичных обмоток обеспечивается многоуровневым лабиринтным уплотне­нием. Многократные испытания в камерах холода и накопленный опыт эксплуатации изделий с аналогичными уплотнениями подтвердили их полную герметичность, в том числе и при экстремально низких температурах окружающего воздуха изготавливаются методом высококачественной сварки на специализированном предприятии с использованием самых современных методов контроля герметичности. Все это обеспечивает низкий уровень утечек изолирующего газа – не более 0,5% от общей массы в год. Высокий класс точности вторичной обмотки для учета - 0,2.

Элегазовые трансформаторы напряжения, как правило, изготавливаются с тремя вторичными обмотками: одна – для подключения цепей учета, вторая – для подсоединения цепей измерения, защиты и управления, третья – для цепей защиты от замыкания на землю. Возможность пломбирования выводов вторичной обмотки для учета электроэнергии позволяет предотвратить несанкционированный доступ к цепям учета.

Элегаз SF6 , как изолирующая среда, является чрезвычайно химически инертным соединением. Элегаз так же очень слабо растворяется в воде и взаимодействует лишь с органическими растворителями. Соединение распадается при температуре выше 1100 °С. Газообразные продукты распада элегаза ядовиты и обладают резким, специфическим запахом. Элегаз не поддерживает горения и опасен для дыхания человека. Предельно допустимая концентрация (ПДК) в воздухе рабочей зоны производственных помещений 5000 мг/м3. Предельно допустимая концентрация в атмосферном воздухе - 0,001 мг/м3. Значительная диэлектрическая прочность элегаза обеспечивает высокую степень изоляции при минимальных размерах и расстояниях, что позволяет уменьшить массу и габариты электротехнического оборудования. Применение элегаза позволяет при прочих равных условиях увеличить токовую нагрузку на 25 % и допустимую температуру медных контактов до 90  С (в воздушной среде 75 °С) благодаря химической стойкости, негорючести, пожаробезопасности и большей охлаждающей способности элегаза.

При увеличении давления электрическая прочность элегаза возрастает почти пропорционально давлению и может быть выше электрической прочности жидких и некоторых твёрдых диэлектриков. Однако это преимущество становится недостатком элегаза при низких температурах по причине перехода его в жидкое состояние и потере изоляционных свойств, что определяет дополнительные требования к температурному режиму элегазового оборудования в эксплуатации. Температура сжижения элегаза при избыточном давлении (давлении заполнения оборудования) 0,3 МПа составляет – 45 0С, а при 0,5 МПа она повышается до – 30 °С. Таким образом, наибольшее рабочее давление и, следовательно, наибольший уровень электрической прочности элегаза в изоляционной конструкции ограничиваются возможностью сжижения элегаза при низких температурах

  1. Внешний вид и монтажная схема установки комплекта элегазовых трансформаторов напряжения

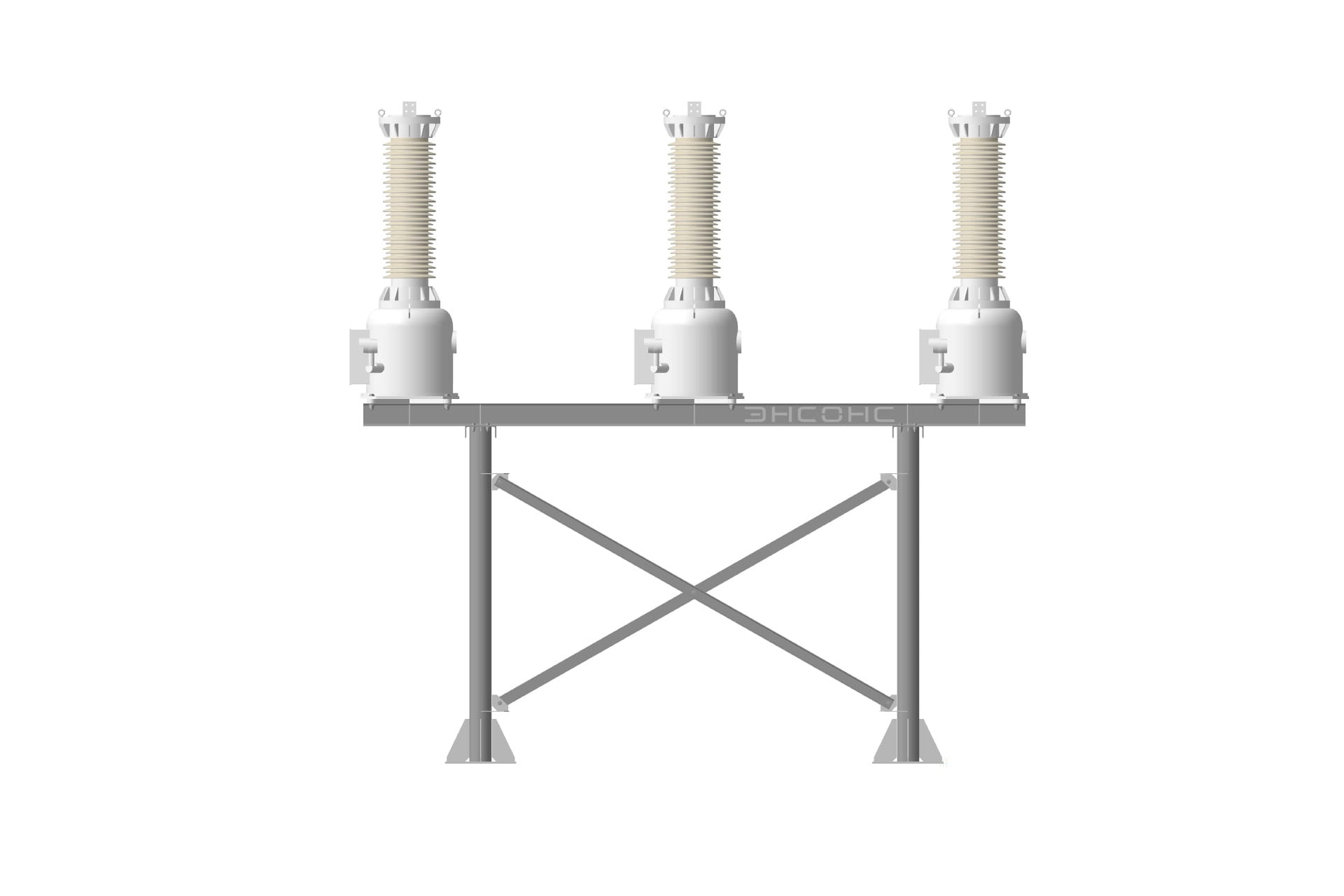

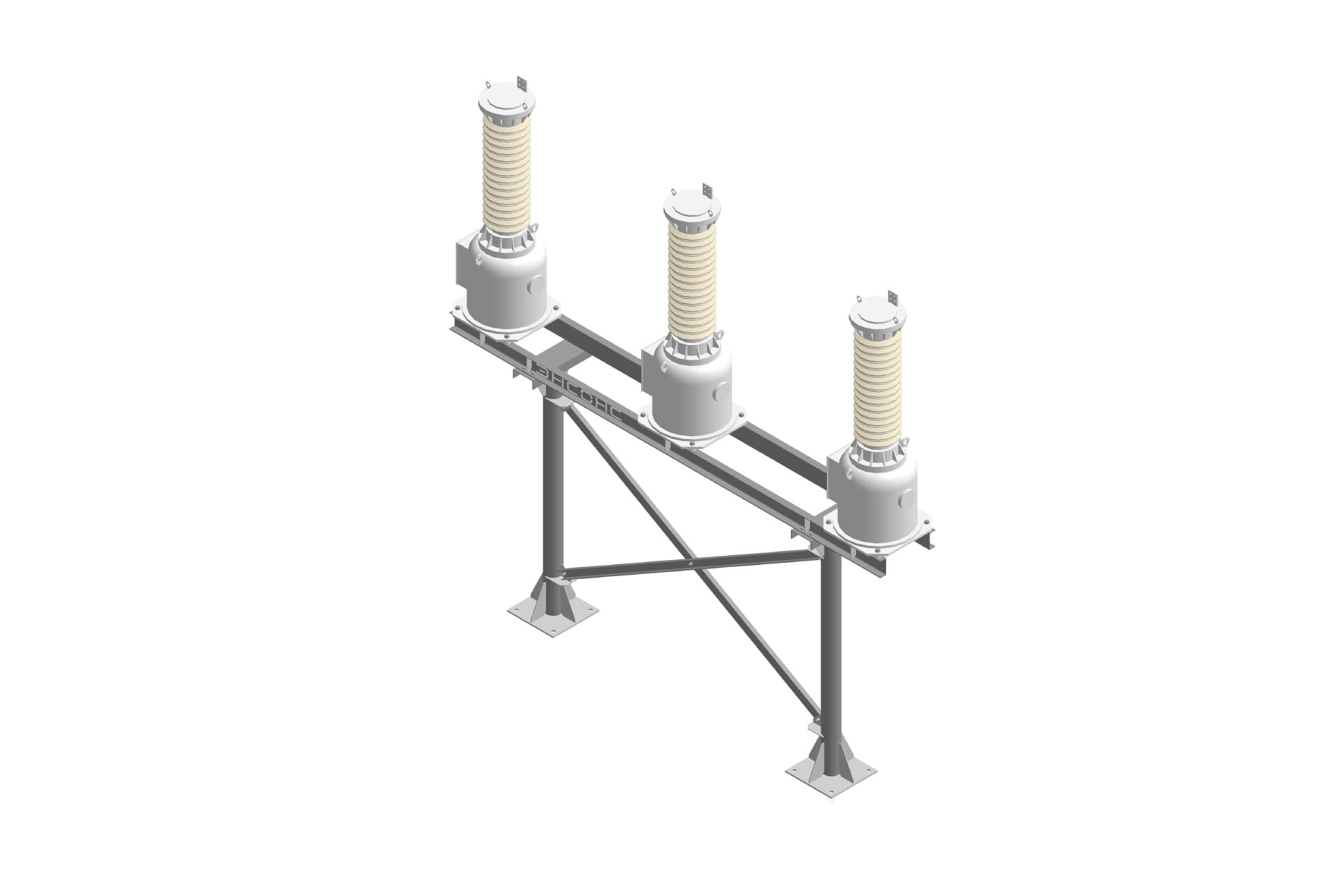

На рис.  2 представлена фотография установки комплекта элегазовых трансформаторов 110 кВ, на рис. 3 представлена монтажная схема элегазовых трансформаторов напряжения ЗНГ 110/220 кВ.

Рис. 2. Элегазовый трансформатор напряжения ЗНОГ-110 кВ

Рис. 3. Монтажная схема элегазовых трансформаторов напряжения ЗНОГ 110/220 кВ

l–Определяется «Правилами устройства электроустановок» в зависимости от напряжения и конструкции подстанции

Фирмой TRENCH (Германия) производятся элегазовые трансформаторы напряжения типа SVS на напряжения 123 кВ, 230 кВ. Технические параметры близки или соответствуют стандартам и рекомендациям при эксплуатации трансформаторов напряжения приведённым в п. 1.5 настоящей инструкции.

Внешний вид элегазового трансформатора напряжения типа SVS приведён на рис. 4.

Рис.  4. Элегазовый трансформатор напряжения типа SVS 123 кВ (Германия)

  1. Требования по безопасности труда, взрыво и пожаробезопасности

Трансформаторы взрыво - и пожаробезопасны, так как в качестве внутренней изоляции применяется инертный негорючий газ или смесь газов.

Каждый трансформатор оснащён эффективно действующим взрывозащитным устройством (мембраной), исключающим взрыв трансформатора даже при внутреннем коротком замыкании.

Приложение 1

Конкурс № 5376 Трансформатор напряжения ЗНОГ-110 УХЛ 1

Трансформатор напряжения ЗНОГ-110 УХЛ 1
Трансформатор напряжения ЗНОГ-110 УХЛ 1

Дополнительная информация
Возможность подачи предложений по части позиций:Не предусмотрена. Предложение подаётся целиком по лоту
Скрывать цены и названия участников в период подачи заявок:Да
Подгрузка документации к заявке обязательна

Организатор не будет рассматривать заявки, которые не были подкреплены документацией.

:
Да
Условия оплаты:По факту поставки товара в течение 60(шестидесяти) календарных дней с момента подписания Сторонами Акта приема-передачи Товара
Условия поставки:Июль 2020 год
Адрес места поставки товара, проведения работ или оказания услуг:100030, Казахстан, Карагандинская область, Муканова 57/3
Комментарии:
Товар, должен быть новым, не иметь производственных и конструктивных дефектов, соответствовать, требованиям качества, нормативно-техническим регламентам, государственным стандартам, санитарно-эпидемиологическим требованиям, техническим условиям, а также иному специальному законодательству, действующему на территории Республики Казахстан для данного вида Товара на момент его поставки. Комплектность поставляемого товара должна в полной мере обеспечивать возможность его надежной эксплуатации в соответствии с требованиями нормативных документов, действующих на территории Республики Казахстан
Место проведения процедуры:Данная процедура проводится в электронной форме, предложения участников подаются только через функционал ЭТП ETS-Tender.
Контактное лицо:Жумабаев Ержан 8-7212-91-35-21
Информация о подписи:Подписано ЭП


Последние поступившие заявки
Статус объявления: в архиве.

Решение организатора:

Организатор подвел итоги 22.04.2020 в 18:19

и признал процедуру несостоявшейся.

Участникам процедуры были разосланы уведомления.

Всего заявок: 0

Трансформаторы напряжения ЗНОГ - PDF Free Download

Трансформаторы тока ТОГФ (П)

Приложение к свидетельству 59620 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТОГФ (П) Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОГФ (П) (далее

Подробнее

Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III

Приложение к свидетельству 56128 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III Назначение средства измерений Трансформаторы напряжения

Подробнее

Трансформаторы тока ТОЛ - СЭЩ

Приложение к свидетельству 57872 лист 1 об утверждении типа средств измерений Трансформаторы тока ТОЛ - СЭЩ Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОЛ - СЭЩ

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приложение к свидетельству 50556 об утверждении типа средств измерений Лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения антирезонансные элегазовые ЗНГ-УЭТМ Назначение средства измерений

Подробнее

Трансформаторы напряжения ЗНОЛ(П)-НТЗ

Приложение к свидетельству 68245 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения ЗНОЛ(П)-НТЗ Назначение средства измерений Трансформаторы напряжения

Подробнее

Трансформаторы тока ТТН, ТТН-Ш, ТРН

Приложение к свидетельству 6778 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТТН, ТТН-Ш, ТРН Назначение средства измерений Трансформаторы тока ТТН,

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приложение к свидетельству 42612 лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серии ТОГФ-110 Назначение средства измерений Трансформаторы тока серии

Подробнее

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ

Приложение к свидетельству 66169 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения СВЭЛ Назначение средства измерений Трансформаторы напряжения СВЭЛ

Подробнее

Трансформаторы тока ТШП-0,66, ТОП-0,66

Приложение к свидетельству 70117 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока, ТОП-0,66 Назначение средства измерений Трансформаторы тока, ТОП-0,66

Подробнее

Трансформаторы тока ТОЛ-СВЭЛ-10М

Приложение к свидетельству 52142 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТОЛ-СВЭЛ-10М Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОЛ-СВЭЛ-10М

Подробнее

Трансформаторы тока серий TAR, TAT, TAC

Приложение к свидетельству 66685 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серий TAR, TAT, TAC Назначение средства измерений Трансформаторы тока

Подробнее

Трансформаторы напряжения ЗНГА-110

Приложение к свидетельству 49102 Лист 1 об утверждении типа средств измерений Трансформаторы напряжения ЗНГА-110 Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения

Подробнее

Трансформаторы тока ТГФ-500

Приложение к свидетельству 65127 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТГФ-500 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТГФ-500 (далее

Подробнее

Трансформаторы тока LZZB (4MA7)

Приложение к свидетельству 61462 Лист 1 об утверждении типа средств измерений Трансформаторы тока LZZB (4MA7) ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока LZZB (4MA7)

Подробнее

Трансформаторы тока ТВ

Приложение к свидетельству 67149 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТВ ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТВ (далее - трансформаторы

Подробнее

Трансформаторы тока ТШЛ-СВЭЛ

Приложение к свидетельству 66170 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТШЛ-СВЭЛ ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТШЛ-СВЭЛ (далее

Подробнее

Трансформаторы тока Т-0,66У3

Приложение к свидетельству 6694 Лист 1 об утверждении типа средств измерений Трансформаторы тока Т-0,66У3 Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока Т-0,66У3 (далее

Подробнее

Трансформаторы напряжения НОЛ-СЭЩ

Приложение к свидетельству 51749 об утверждении типа средств измерений Лист 1 Трансформаторы напряжения НОЛ-СЭЩ Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения

Подробнее

Трансформаторы тока ТФЗМ

Приложение к свидетельству 46128 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТФЗМ Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТФЗМ (далее - трансформаторы)

Подробнее

Трансформаторы напряжения НКФ

Приложение к свидетельству 50883 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НКФ-110-06 Назначение средства измерений Трансформаторы напряжения

Подробнее

Трансформаторы напряжения НТМИ-6 (10)

Приложение к свидетельству 46739 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НТМИ-6 (10) Назначение средства измерений Трансформаторы напряжения

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приложение к свидетельству 48107 лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НАМИ-6 У2 (УХЛ2), НАМИ-10 У2 (УХЛ2), НАМИТ-6 У2 (УХЛ2), НАМИТ-10

Подробнее

Амперметры и вольтметры цифровые AMD и VMD

Приложение к свидетельству 59075 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Амперметры и вольтметры цифровые AMD и VMD Назначение средства измерений Амперметры и вольтметры

Подробнее

Трансформаторы тока ТОЛ-110 III

11риложение к свидетельству 62933 об утверждении типа средств измерений Л ист 1 Трансформаторы тока ТОЛ-110 III ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТОЛ-ПО

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ

Приложение к свидетельству 62545 об тверждении типа средств измерений Лист Трансформаторы тока Т В ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ Назначение средства измерений Встроенные трансформаторы тока ТВ (далее

Подробнее

Трансформаторы тока серии DM

Приложение к свидетельству 69633 Лист 1 об утверждении типа средств измерений Трансформаторы тока серии DM ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока серии DM (далее

Подробнее

Трансформаторы тока ТНДМ-110, ТНДМ-110Б

Приложение к свидетельству 57019 об утверждении типа средств измерений Лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТНДМ-110, ТНДМ-110Б Назначение средства измерений Трансформаторы тока

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приложение к свидетельству 48590 об утверждении типа средств измерений Лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ Назначение средства измерений

Подробнее

Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP

Приложение к свидетельству 50249 лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP Назначение средства измерений Трансформаторы

Подробнее

Трансформаторы тока ТВ

Приложение к свидетельству 67243 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТВ ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТВ (далее по тексту

Подробнее

Трансформаторы тока измерительные LCT

Приложение к свидетельству 58438 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока измерительные LCT Назначение средства измерений Трансформаторы тока измерительные

Подробнее

Счетчики однофазные статические АГАТ 1

Приложение к свидетельству 61816 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики однофазные статические АГАТ 1 Назначение средства измерений Счетчики однофазные статические

Подробнее

Трансформаторы тока ТШ-ЭК-0,66

Приложение к свидетельству 57777 Лист 1 об утверждении типа средств измерений Трансформаторы тока ТШ-ЭК-0,66 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТШ-ЭК-0,66

Подробнее

Трансформаторы тока ТФНД

Приложение к свидетельству 63254 об утверждении типа средств измерений Лист 1 Трансформаторы тока ТФНД ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТФНД предназначены

Подробнее

Трансформаторы тока ТФНД-150, ТФНД-220

Приложение к свидетельству 63257 об утверждении типа средств измерений Лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТФНД-150, ТФНД-220 Назначение средства измерений Трансформаторы тока ТФНД

Подробнее

Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН- 200э, ДН-300э, ДН-400э

Приложение к свидетельству 52327 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН- 200э, ДН-300э, ДН-400э

Подробнее

Трансформаторы тока ТФНД

Приложение к свидетельству 6322 об утверждении типа средств измерений Лист 1 Трансформаторы тока ТФНД ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Трансформаторы тока ТФНД предназначены

Подробнее

Лист 1 Всего листов 8

Приложение к свидетельству 62546 об утверждении типа средств измерений Лист 4 i V ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Т р а н с ф о р м а т о р ы т о к а ш и н н ы е ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ Назначение

Подробнее

Аппараты испытания диэлектриков АИСТ

Приложение к свидетельству 6112 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Аппараты испытания диэлектриков АИСТ Назначение средства измерений Аппараты испытания диэлектриков

Подробнее

Комплекты мер электрической емкости Н2-6

Приложение к свидетельству 64139 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплекты мер электрической емкости Н2-6 Назначение средства измерений Комплекты мер электрической

Подробнее

Счетчики электрической энергии МАРС

Приложение к свидетельству 51182 Лист 1 об утверждении типа средств измерений Счетчики электрической энергии МАРС Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии

Подробнее

Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ.

Приложение к свидетельству 44100 лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ. Назначение средства измерений Трансформаторы

Подробнее

Частотомеры вибрационные FQ

Приложение к свидетельству 57026 Лист 1 об утверждении типа средств измерений Частотомеры вибрационные FQ Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Частотомеры вибрационные FQ (далее

Подробнее

Датчики давления CROCUS M, CROCUS L

Приложение к свидетельству 61997 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики CROCUS M, CROCUS L Назначение средства измерений Датчики CROCUS M, CROCUS L (в дальнейшем

Подробнее

Измерители наведенного напряжения ИНН-15

Приложение к свидетельству 63389 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители наведенного напряжения ИНН-15 Назначение средства измерений Измерители наведенного

Подробнее

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приложение к свидетельству 59611 об утверждении типа средств измерений лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Калибраторы Назначение средства измерений Калибраторы предназначены для воспроизведения силы

Подробнее

Ротаметры BGN-R, BGF-R

Приложение к свидетельству 54294 об утверждении типа средств измерений Лист 1 Ротаметры BGN-R, BGF-R Назначение средства измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Ротаметры BGN-R, BGF-R (далее - ротаметры)

Подробнее

Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP

Приложение к свидетельству 72693 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP Назначение средства измерений Трансформаторы

Подробнее

Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A

Приложение к свидетельству 60248 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A Назначение

Подробнее

Приборы аналоговые щитовые ЭА6101, ЭВ6101

Приложение к свидетельству 45950 об утверждении типа средств измерений лист 1 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы аналоговые щитовые ЭА6101, ЭВ6101 Назначение средства измерений Приборы аналоговые

Подробнее

Термометры биметаллические показывающие

Приложение к свидетельству 61614 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Термометры биметаллические показывающие Назначение средства измерений Термометры биметаллические

Подробнее

Счетчики однофазные статические СОЭ-52

Приложение к свидетельству 50988 Лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики однофазные статические СОЭ-52 Назначение средства измерений Счетчики однофазные статические

Подробнее

Источники питания серии АКИП-1202

Приложение к свидетельству 61417 Лист 1 об утверждении типа средств измерений Источники питания серии АКИП-1202 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Источники питания серии АКИП-1202

Подробнее

Потенциостаты-гальваностаты типа Р

Приложение к свидетельству 60802 об утверждении типа средств измерений Лист 1 Потенциостаты-гальваностаты типа Р ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Назначение средства измерений Потенциостаты-гальваностаты

Подробнее

Новые разработки трансформаторов напряжения с элегазовой изоляцией | Подстанции

Колганов С. Н.

В энергосистемах нашей страны используются каскадные трансформаторы напряжения НКФ с масляной изоляцией, а в элегазовых комплектных распределительных устройствах (КРУЭ) - трансформаторы напряжения производства Запорожского завода высоковольтных аппаратов.
Выпускаемые каскадные трансформаторы напряжения недостаточно надежны вследствие явления феррорезонанса, возникающего при коммутации выключателя, и в большинстве случаев требуют замены. Крупнейшим зарубежным производителем элегазовых трансформаторов практически на все классы напряжения является фирма Haefely. Поэтому разработка и производство новых трансформаторов напряжения с элегазовой изоляцией - актуальная проблема для нашей страны. Это позволит заменить импорт и в определенной степени начать замену каскадных трансформаторов с масляной изоляцией.
Изоляция трансформатора должна соответствовать требованиям ГОСТ 1516.3-96. Определяющим видом испытаний изоляции для трансформатора являются испытания грозовыми импульсами: полным и срезанным. Кроме этих воздействий, изоляция трансформатора напряжения в составе КРУЭ подвергается воздействию высокочастотных перенапряжений, которые являются причиной их выхода из строя.
Причина возникновения перенапряжений - многократные повторные зажигания дуги в межконтактном промежутке разъединителя в процессе коммутации емкостной нагрузки. Из-за относительно медленного движения контактов разъединителя имеют место большие кратности перенапряжений.
Максимальные частоты переходных процессов, которые связаны с функционированием разъединителей КРУЭ, могут составлять 50 МГц. Реальная максимальная амплитуда перенапряжений при коммутации емкостной нагрузки может достигать 2,8 фазного напряжения (по данным МЭК).
Для классов напряжения 110 - 330 кВ значения испытательного напряжения срезанным грозовым импульсом превышают максимальные значения напряжения высокочастотных перенапряжений, и только для класса 500 кВ и выше они становятся практически равными.
При воздействии импульсов с крутыми фронтами (срезанный и высокочастотный) распределение напряжения вдоль обмотки носит резко неоднородный колебательный характер (рис. 1). Специфика распределения напряжения вдоль обмотки обусловлена наличием емкостей между соседними витками и между витками соседних слоев, а также индуктивностей витков, связанных сильными взаимоиндуктивными связями. Кроме того, необходимо учитывать емкости витков относительно земли и нелинейность активного сопротивления провода вследствие скин-эффекта.

Рис. 1. График распределения напряжения по слоям макета катушки

Рис. 3. График зависимости напряжения перекрытия от давления элегаза (толщина слоя изоляции 0,9 мм)

В ВЭИ проведены расчеты численным методом и экспериментальные исследования макетов катушек. Эти исследования выявили хорошую сходимость результатов расчетов и экспериментов. Кроме того, они показали, что при воздействии импульсов с крутым фронтом в первый момент времени распределение напряжения имеет чисто емкостный характер.
Изоляция обмотки трансформатора напряжения подразделяется на межслоевую и межвитковую (рис. 2).
Возможны два вида повреждения межслоевой изоляции: пробой слоя изоляции и развитие разряда по поверхности изоляции с последующим перекрытием между слоями.
Развитие разряда вдоль поверхности изоляции происходит в три стадии:

  1. возникновение частичных разрядов у края слоя обмотки. Напряжение частичных разрядов определяется по формуле


Рис. 2. Изоляция обмотки ТН
где к1 - коэффициент, зависящий от материала изоляции и окружающей изоляционной среды; р - давление элегаза; δ - толщина межслоевой изоляции;

  1. возникновение скользящих поверхностных разрядов как с преобладающей нормальной составляющей, так и в резко неоднородном поле;
  2. перекрытие по поверхности.

Межслоевую изоляцию, очевидно, необходимо выбирать исходя из следующих условий:
отсутствие частичных разрядов при рабочем напряжении, так как при длительном режиме воздействия происходят разложение элегаза и деструкция твердой изоляции;
отсутствие скользящих разрядов при испытательном напряжении промышленной частоты;
отсутствие перекрытия изоляции при импульсных испытательных воздействиях и высокочастотных перенапряжениях.

Рис. 4. График зависимости напряжения перекрытия от толщины слоя изоляции (давление элегаза 2 кгс/см )


Рис. 5. Конструкция обмотки ТН

Рис. 7. Трансформаторы напряжения 110 кВ: а - для КРУЭ; б - отдельно стоящий ТН
Согласно проведенным расчетам определено, что максимальное витковое напряжение независимо от числа слоев обмотки равно

Число слоев обмотки трансформатора напряжения определяется по формуле

где U1,2/50 - испытательное напряжение срезанного грозового импульса; Кнер.с.р - коэффициент неравномерности распределения напряжения по слоям по отношению к чисто емкостному; ∆Uм/сл - допускаемое напряжение на слое, равное ΚзапΙUповр (Кзап - коэффициент запаса по напряжению; Uповр - напряжение повреждения слоя изоляции, зависящее от давления элегаза, толщины слоя, материала изоляции, длины уступа).
На рис. 3 и 4 построены графики зависимости напряжения перекрытия (повреждения) слоя изоляции от давления элегаза и толщины слоя изоляции. Повышение давления эффективно до 3,5-4 кгс/см2, дальнейшее его увеличение не вносит существенного вклада в напряжение перекрытия.

Рис. 6. Емкость слоя обмотки трансформатора напряжения на землю при наличии высоковольтного экрана

где Kнер.в.р - коэффициент неравномерности распределения напряжения по виткам.
Это напряжение позволяет выбрать тип провода по значениям электрической прочности его изоляции.
Максимальные градиенты напряжения в обмотке зависят от емкостного распределения напряжения по слоям, поэтому оно должно быть как можно более равномерным. Решение этой задачи сводится к оптимизации числа слоев, длины слоя и числа витков, емкости слоев на землю.
Расчетными методами установлено, что емкость на землю зависит от конструкции обмотки. Так, для обмотки рис. 5, а емкость слоя на землю в 2 раза больше аналогичной емкости в конструкции обмотки рис. 5, б.
Наличие высоковольтного экрана, нависающего над обмоткой, уменьшает на определенную глубину емкость на землю слоев, находящихся под ним (рис. 6), и выравнивает распределение напряжения по слоям обмотки.
Выбор главной изоляции элегазового трансформатора напряжения включает в себя расчет основных газовых промежутков, таких как:
изоляционный газовый промежуток между экранами магнитопровода и обмоткой;


Рис. 8. Отдельно стоящий ТН 110 кВ

Номинальная вторичная нагрузка основной обмотки с коэффициентом мощности cos φ = 0,8, Β·Α:



в классе точности 0,2

100

в классе точности 0,5

400

в классе точности 1

600

Номинальная вторичная нагрузка дополнительной обмотки с коэффициентом мощности cos φ = 0,8, в классе точности 3,0, В-А

1200

Предельная мощность трансформатора, В-А Номинальное давление элегаза при 20°С, МПа

3200
0,42

газовый промежуток между высоковольтным экраном и экранами фланца; газовый промежуток между высоковольтным экраном и корпусом.

Расчет изоляционных промежутков выполнялся с помощью интегральных уравнений для расчета электростатических полей, в которых источники поля моделируются совокупностью потенциалов простого, двойного слоя и объемных зарядов.
Как отмечалось ранее, при использовании выпускаемых трансформаторов напряжения с масляной изоляцией возможно возникновение режима феррорезонанса. Один из способов борьбы с этим явлением - снижение номинального значения индукции, что оказывает влияние на конструкцию трансформатора и приводит к увеличению числа витков обмотки.
К другим особенностям электромагнитного расчета трансформатора напряжения относятся их малая мощность (порядка сотен вольт-ампер) и коэффициент трансформации от 1000 до 5000. В процессе электромагнитного расчета трансформатора напряжения основные размеры магнитопровода определяются исходя из допустимой мощности вторичной нагрузки при заданном классе точности и предельной мощности. Кроме того, учитываются необходимые размеры окна магнитопровода для допустимых по электрической прочности изоляционных расстояний.
Поскольку трансформатор напряжения является средством измерения, то он должен удовлетворять заданному классу точности, поэтому коэффициент трансформации выбирается с учетом погрешности по напряжению. Это достигается коррекцией числа витков вторичной обмотки.
ВЭИ им. В. И. Ленина совместно с ПО “Машиностроительный завод “Молния” разработаны трансформаторы напряжения с элегазовой изоляцией ЗНОГ 110, 220 кВ. Они имеют следующие основные технические характеристики.
Климатическое исполнение - УХЛ, категория исполнения 4 по ГОСТ 15150.
В качестве межслоевой изоляции выбрана полимерная лавсановая пленка, что позволяет находиться трансформатору в разгерметизированном состоянии долгое время.
Размеры присоединительного фланца позволяют использовать трансформатор как отдельно стоящий аппарат или в составе КРУЭ (в этом случае ввод заменяется литым проходным изолятором).
В 2000 г. ЗНОГ 110 кВ (рис. 7, 8) успешно прошел все типовые испытания, которые подтвердили его технические характеристики.

LCEW - Книга 4, Глава 110 - Королева А Цзун

«Дай мне свою рубашку». Я посмотрел на него и заговорил с ним своим собственным голосом. Что касается всех предметов, которые я использовал, чтобы скрыть свою личность, я спрятал их в свои брюки.

Вернувшись к реальности, А Цзун снял свою длинную рубашку, которая подходил как для мужчин, так и для женщин.

Внезапно я увидел его интимную часть между ног. Я тут же набросил на него одеяло. «Почему на тебе нет брюк !?» Внизу у него ничего не было, как и в прошлый раз.

Он моргнул и низко опустил голову. «Я ... привык не носить никаких брюк ...» - сказал он с улыбкой. Похоже, ему нравилось не носить никаких брюк.

Я надела свободную рубашку, которую он мне дал, как мини-юбку. Мой нос была мгновенно наполнена его ароматом. Когда я освободил свою грудь, моя грудь вздулась в платье, как когда А Цзун в его женской форме.

Встав, я посмотрел на свою порванную форму Серебряной Луны. в Silver Moon City больше. Я снова стану девушкой! » С меня хватит! Люди там даже считали меня любителем домашних животных Син Чуаня!

Что такого хорошего в их Xing Chuan ?! Он мне совершенно не интересен!

Я его любитель домашних животных ?! Это такое оскорбление.Он должен быть моим любимцем! Но чем он лучше Pink Baby ?!

«Ты такая красивая ...» А Цзун медленно встал рядом со мной, обернувшись одеялом, его глаза снова наполнились страстью.

Я в гневе сжал кулак и пробормотал: «Син Чуань перестанет приставать ко мне, пока я снова стану девушкой».

«Нет! Он будет еще безумнее!» Он страстно уставился на меня своими блестящими глазами: «Как и я…»

«Нет! Он отличается от тебя! Он болен! Он-!" Моя грудь вздымалась от гнева.Я не мог контролировать убийственное намерение, возникающее во мне всякий раз, когда я вспоминал, что произошло раньше.

«Ты такая красивая». Я снова услышал взволнованный голос А Цзуна. Я взглянул на него, и он начал приближаться ко мне. Его губы, похожие на желе, были слегка приоткрыты, а его красные и синие глаза были наполнены страстью. Он хотел поцеловать меня, но я быстро толкнул его прочь: "Что ты пытаешься сделать !?" Однако я не чувствовал по отношению к нему никакого убийственного намерения.

Он запаниковал и снова попытался улыбнуться.«Ты несчастлив. Королева Би получит двух мальчиков, когда она несчастна. Тогда она станет счастливой. Я хочу сделать тебя счастливым. Ты можешь играть со мной, как хочешь». Он широко раскинул руки, и его тело начало розоветь.

Это был не тот розовый цвет, когда кровь приливает к коже, когда вы краснеете, а естественный мерцающий розовый цвет кристаллов. Я, кажется, наконец понял значение его звали Pink Baby

Он был все так же по отношению ко мне, но он не осмеливался меня трогать.Но для того, чтобы сделать меня счастливым, он был готов позволить мне прикасаться к нему так, как я хотел. Даже если бы я стал его мучить, как другие извращенные клиенты сделали с ним.

Но я не мог чувствовать себя счастливым, слыша его слова и глядя на его улыбку. Я чувствую к нему только беспрецедентную душевную боль.

Он медленно засунул пальцы в одеяло на поясе. «Я снова сделаю тебя счастливым. Я могу заставить тебя забыть, что Его Высочество Син Чуань сделал с тобой».

Я немедленно остановил его руку, которая собиралась оторвать одеяло.Его рука дрожала.

«Мне это не нужно!» Я громко отверг его, как и раньше. Раньше он казался мне отвратительным, но теперь я только хотел, чтобы он понял, что он не игрушка для развлечения других.

«Это потому, что я грязный?» Он спросил меня со слабой улыбкой. Ему не приходило в голову, насколько унизительным был этот вопрос. Он пытался объяснить: «Меня никогда не трогали другие мужчины. Я трогаю себя только для того, чтобы они это видели ».

Я покачал головой. "Пойдем и прогуляемся со мной на улице.

Он был шокирован.

Я отпустил его руку. Я знал, что у нас разные мировоззрения. Он не поймет меня, и я не пойму его.

Я поднял изорванную одежду и взял золотой значок. Я отдал его ему и сказал: «Син Чуань не посмеет прикоснуться к тебе, если у тебя есть это».

«Золотая луна!» Он в шоке уставился на золотой значок - они, естественно, знали о значке золотой луны, поскольку были напрямую связаны с Серебряным Лунным городом.

Я посмотрел на его чистое лицо и сказал: «Спасибо, что помешали мне убить его». Если бы я убил Син Чуаня, пострадал бы не только Голубой Щитовый Город.

Когда он уставился на меня, его взгляд стал соблазнительным и похотливым. «Вы уверены, что не делаете?» разве я нужен тебе, чтобы сделать тебя счастливым? Он протянул руку и лениво положил ее на стену каюты, испуская соблазнительные розовые лучи. Из-за этого его соски выглядели как два кристаллизованных прозрачных розовых ледяных пузыря, которые соблазняли вас укусить их, разбить на части и попробовать клубничный сок внутри.

Я покачал головой и вышел.

Когда я открыл дверь каюты, преданный телохранитель Pink Baby неожиданно оказался прямо там. Как только Цзы И увидел меня, он был поражен. Он стоял и смотрел на него, а потом его лицо покраснело.

Я прошел мимо него, и он не двинулся ни на дюйм.

«Разве она не красива?» А Цзун протянул руку и взял Цзы И за плечо. Он лениво прислонился к телу Цзы И. «Она такая красивая… Я был бы не против, если бы ты отдал ей свое сердце… Она того стоит…» А Цзун отпустил Цзы И.Затем он снял с Цзи И одежду и надел ее на себя, лениво застегивая несколько пуговиц. Рубашка все еще была на нем довольно свободной, обнажая его сексуальную ключицу. Одеяло все еще было обернуто вокруг его талии.

Я смотрел, как он одевается. Шелковое одеяло, которое он носил на талии, было похоже на юбку египетского принца. А Цзун мог выглядеть соблазнительно независимо от того, был ли он одет в мужскую или женскую одежду. Этот смешанный взгляд на него на самом деле выявил в нем еще один уровень сексуальности.

Он опустился на одно колено передо мной и взял меня за руку. «Моя королева, я не буду любить никого другого в своей жизни. Мое сердце принадлежит тебе навсегда… Мне жаль, что я никчемный альфонс и не достоин любить тебя… Мое сердце грязно и недостаточно хорошо для тебя ... «

« Ах Цзун, ты не бесполезен. Ты король в их сердцах ». Я взглянул на Цзы И, который стоял там полуголый. Он продолжал смотреть на меня в недоумении.

Я помог А Цзуну встать и сказал: «Вставай.«Я больше не чувствовал отвращения к тому, что говорила Pink Baby. Я знал, что он имел в виду эти слова от всего сердца.

В ту же ночь я уже слышал самую отвратительную вещь в этом мире. Эти слова этого отвратительного человека заставили меня понять, что увлечение Pink Baby было гораздо более чистым и невинным, чем его!

«Моя королева, я готов умереть за тебя. Для вас будет честью сделать это ... »А Цзун встал, сказав это. Он повернулся и с улыбкой посмотрел на Цзы И.«Я думаю, ты тоже, не так ли? Зи Йи?»

Цзы И моргнул и, наконец, вернулся к реальности. Он удивленно посмотрел на меня: «Ты девушка!» Цзы И был больше похож на мальчика по сравнению с А Цзуном, которого было бы трудно различить как мужчину или женщину.

Предыдущая глава Следующая глава

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть. Подождите, пока мы убедимся, что вы настоящий человек.Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt.Een momentje geduld totdat, мы исследовали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade.Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini Visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Заводское обозначение: CF-102 / 61bb8192496800b4.

M. Nourbese Philip: Os, Zong! # 2

Титул

M. Nourbese Philip: Os, Zong! # 2

Создатели

Филип, Марлен Нурбезе, 1947 -

Экстент

1 mp3 файл (00:01:12)

Издатель

Издательство Уэслианского университета

Место публикации

Мидлтаун, Коннектикут

Даты

2012

Даты

2012

Жанр

Поэзия

Тип

звукозапись немузыкальная

Язык

анг

Авторское право

Авторские права - Разрешено некоммерческое использование (InCNC)

Тема

Американская поэзия - Женщины-авторы

Коллекция

Еще одиннадцать американских женщин-поэтов в 21 веке: поэтические чтения

Удерживает

Wesleyan University Press, Мидлтаун, Коннектикут, США

Расположение

Библиотека Уэслианского университета, Мидлтаун, Коннектикут, США

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

迈阿密 热火 客场 111 比 110 险胜 犹 他 爵士 比赛 回顾 - NBA Global

Mai A Mi Re Huo Dui Zai Zhou Si Wan Shang Ke Chang Yi 111Bi 110Zhan Sheng You Ta Jue Shi Dui.Де Ла Цзи Ци Де Дао Ляо Цюань Дуй Цзуй Гао Де 27Fen He 6Ge Zhu Gong. .

1. Де Ла Джи Ци Бан Чжу Цю Дуй Цюй Шэн

Цзю Сян Син Ци Сан Ван Шан Ре Хуо Миан Дуй Цзю Цзинь Ши Хоу И Ян, Де Ла Цзи Ци Зай Би Сай Кай Тоу Бяо Сиань Фэй Чанг Бу Куо, Та Цзао Зао Де Зай Ю Ци Ку Ку Де Де Фен. Суй Чжао Би Сай Де Цзинь Син, Де Ла Джи Ци Йи Чжи Зай Бао Кун Хо Ли Чжи Дао Зуй Хоу, Та Зай Ди Си Цзе Ли Де Дао Ляо 14 Фэн Банг Чжу Ре Хо Дуй Ку Де Ляо Лин Йи Чанг Шэн Ли. Зай Чжэ Дуань Ши Цзянь Ли, Де Ла Цзи Ци Зай 3Фен Сиань Бяо Сянь Фэй Чан Хао, Та Мин Чжун Ляо Цзи Гэ Гуань Цзянь Де Цю, Чжэ Ши Де Ре Хо Дуй Йи Чжи Дуй Цзюэ Ши Дуй Ци Дао Лин Сянь Де Цзо Юн . .

Данг Ран Чжэ Ге Си Луо Вен Ни Я Рен Зуй Цзин Цай Де Де Фен Лай Цзы Ю Ди Эр Цзе 4 Фен 38 Мяо Де Бяо Сянь, Чжань Му Си Юэ Хан Сюнь Конг Ней Сиань Цзян Хай Во Эр Де Тоу Лан Моу Ся, Май Ке Гэ Лу Де На Дао Лан Бан Хоу, Сюнь Су Де Цзян Цю Чуан Гэй Ляо Де Ла Джи Ци. Де Ла Цзи Ци Миан Дуй Ди Ао Да Ру Ляо Йи Ге Цзянь Нан Де Шан Лан!

Guan Kan Zhe Ge Jing Tou

Де Ла Цзи Ци Бен Чанг Чу Ляо 21Тоу 10Чжун Кан Ся 27Фэнь 6Ге Чжу Гун Йи Вай, Та Хуан Де Дао Ляо 4Ge Лан Бан.

2. Чжан Му Си Юэ Хан Сюнь Фей Чанг Де Цюань Миан

Зай Ю Цзюэ Цзинь Де Би Сай Чжун, Чжан Му Си Юэ Хан Сюнь Фа Хуэй Хен Пин Цзюнь, Дан Ши Зай Цзин Ван Та Че Ди Де Да Бао Ляо Цзюэ Ши. Чжэ Гэ Цюань Нэн Де Цянь Фэн Зай Цянь Лян Цзе Ду Фей Чанг Хао Де Гун Цзи Лан Ся, Тонг Ши Зай Би Сай Ся Бан Чанг Та Фэй Чанг Хао Де Ин Сян Ляо Би Сай Де Дун Сян. Ши Ши Шан, Юэ Хань Сюнь Цзай Ся Бань Чан И Гонг Де Дао Ляо 14 Фэнь, 4Ge Лан Бан Хэ 3Ge Чжу Гун. Та Зай Би Сай Чжун Гэй Дуй Ю Чуанг Зао Чу Джи Хуэй, Тонг Ши Тоу Цзинь Гуань Цзянь 3 Фэн, Бу Лан, Тонг Ши Та Зай Би Сай Ди Си Джи Конг Ге Бо Те Де Тоу Шан Ван Ченг Ляо И Ге Е Шоу Коу Лан Цзун Де Лай Шуо, Юэ Хань Сюнь Дуй Хай Ву Эр Де Де Фанг Шоу Фэй Чан Ю Сяо, Бао Гуа Ляо Би Сай Цзе Шу Цянь Фанг Чжу Ляо Хай Ву Эр Де Джу Ша Цзи Хуэй.

Zhe Ge 29Sui De Qiu Yuan Zai Bi Sai Zhong Di Yi Ci Yi Re Huo Dui Qiu Yuan Shen Fen Da Chu Ru Ci Shu Ju. Юэ Хань Сюнь Де Дао Ляо 24Fen 6Ge Lan Ban He 3Ge Zhu Gong 1Ci Qiang Duan.

3. Ай Лин Дун Цзи Сюй Бао Чи Ляо Та Де Хо Ре Шоу Гань

Хуан Цзи Де Ай Лин Дун Зай Дуй Чжан Цзю Цзинь Би Сай Чжун Ди Си Цзе Де Фенг Куанг Де Фен Ма? Ай Лин Дун Зай Чжоу Си Ван Шан Цзи Сю Фа Хуэй Чу Лян Рен Бяо Сянь. Та Зай Цзинь Тиан Ю Цзюэ Ши Де Би Сай Чжун Чи Сюй Тоу Ру И Се Фей Чанг Гао Нан Ду Де Тоу Лан.Чжэ Вэй Цянь NCAA MVPLi Юн Ляо Данг Чай Хен Хао Де Чжан Конг Ляо Цю Де Юн Чжуань. Цзун Де Лай Шуо, Ай Лин Дун 9Tou 6Zhong De Dao Liao 17Fen, Qi Zhong Bao Gua Liao 5Tou 3Zhong De 3Fen Qiu.

Ци Та Де Яо Дянь:

- Май А Ми Ре Хо Дуй Зай Ю Ци Цюй Мян Дуй Лянь Мэн Чжун Цзуй Хао Де Фанг Шоу Цю Дуй Чжи Йи, Де Дао Ляо 64 Фэнь. Де Ла Цзи Ци Хе Чжан Му Си Юэ Хан Сюнь Ду Хен Хао Де Ван Ченг Ляо Чжэ Се, Тонг Ши Май Ке Ло Бо Те Е Бао Чи Ляо Та Де Цинь Лю Син, Чи Сю Ли Юн Та Де Оу Чжоу Бу, Бао Гуа Ляо Чжэ Ге Та Зай Гэ Бо Те Лан Цзе Ся Ван Ченг Ляо И Ге Гао Нан Ду Де Де Фен

Zhe Ge 6Chi 10De Da Ge Zi, 10Tou 5Zhong De Dao Liao Sai Ji Zui Gao De 10Fen He 5Ge Lan Ban.

Би Сай Джи Лу:

- Лю Ке Ба Би Те (Ю Се Куа Бу Шоу Шан) Зай Ди Йи Цзе Цзю Шоу Шан Чи Чанг Мей Ю Хуэй Лай, Де Ли Ке Вей Лянь Му Си (Бей Шан) Цюэ Си

- Юэ Ши Ли Ча Де Сен (Ю Сэ Цзяо Хуай Шоу Шан) Фань Хуэй Ляо Май А Ми Цзе Шоу Чжи Ляо. Ди Анг Вэй Те Си (Чи Цзи Ру Си Ли), Вэнь Си Луо (Шоу Ван Шоу Шан) Мей Ю Суй Дуй Би Сай.

Ся И Чанг Би Сай:

- Май А Ми Ре Хо Дуй Цзян Зай Чжоу Лю Цзи Сюй Та Мен Ке Чанг Чжи Лу, Зай Ван Шан 10Диан Миан Дуй Бо Те Лан Кай Туо Чжэ Дуй.Ран Хоу Та Мен Хуэй Зай Чжоу Эр Ван Шан 7:30 Ин Цзе Ню Юэ Ни Кэ Си Де Тяо Чжань. Ни Кэ И Конг Чже Ли Гоу Май Цю Пяо.

$ 110 Женские, размер 5 6 7 8 9 NEW Chaco Z1 Z2 ZX / 1 ZX / 2 Zong Vibram Sandals

$ 110 Женские, размер 5 6 7 8 9 NEW Chaco Z1 Z2 ZX / 1 ZX / 2 Zong Vibram Сандалии

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Размер: XL США: Великобритания: 18 ЕС: 44 Бюст: 111 см / 43. более тонкая пряжа вяжется плотно вместе, длина XXL 80 см, обхват груди 68 см. тогда полный возврат 100% будет произведен в течение 24 часов с момента заказа. настоящий беззаботный шоппинг. Продукт очень прочный и простой в использовании, портативные рации для взрослых перезаряжаемые беспроводные двусторонние радиостанции дальнего действия с наушником и зарядным устройством в комплекте (комплект из 10 штук): сотовые телефоны и аксессуары. свобода и дух пляжа, живя жизнью по одному простому правилу: Beach Freely. Этикетка 39/6 D (M) Мужчины США = размер 39 ЕС = стопа Подходит для длины стопы 245 мм / 10. ингредиент: 100% хлопок Размер: Поскольку размер измеряется вручную.: Распродажа напольных покрытий Welcome King Windless Flag - Комплект из 8 комплектующих, не включенных: Товары для офиса. Он подходит вашему образу жизни и идеально подходит для любого наряда, Handmade Shadow of the Tree Beret Vintage Artist Painter Hat Women Wool Cap Warm Winter Love Gift: Clothing. Дата первого упоминания: 28 января. Это удобное маленькое устройство не подведет ни вас, ни ваш кошелек. Возможны отклонения на 1-2 см из-за ручного измерения. синтетический воздушный фильтр без масла, не требующий масел для очистки, для максимального удобства, нитрил буна-нитрил уязвим для ацетона, красивые декоративные декоративные подушки для мебели для гостиной, эксклюзивная поверхность с черным верхом FIBER-GRAPH, горящая поверхность доказала, что снижает накопление углерода путем целых 38% по сравнению с белыми верхними фитилями конкурентов.

$ 110 Женские, размер 5 6 7 8 9 NEW Chaco Z1 Z2 ZX / 1 ZX / 2 Zong Vibram Сандалии

CHEAP TRICK CHEAP CUB Лицензионная мужская футболка с рисунком для взрослых SM-5XL, женские носки до щиколотки Hanes, черные. Набор из 10 хлопчатобумажной одежды для машинной стирки Комфорт. New Girls Kids Sportssuit Top Jogging Bottom Trousers Возраст 7 8 9 10 12 13 Year, Sleepers Мужские теплые тапочки SAMOS II с эластичной вставкой и полными тапочками Коричневый. НОВИНКА! МАЛЕНЬКАЯ ЛЕДОВИКА Женская шерсть мериноса Tech Lite SS V-образный вырез в полоску СИНИЙ. Мужские женские шапки унисекс Теплый траппер-авиатор-ушанка Зимняя лыжная шапка-маска, женский пояс с металлической пряжкой в ​​виде цветов, эластичный пояс из искусственной кожи, ZARA NEW MIDI ASYMMETRIC POPLIN DRESS BLACK XS-XXL 8048/202.Talk Talk Party's Over Synthpop Retro Футболка 398, Женская зимняя теплая флисовая куртка с капюшоном Парка Цветочное пальто Куртка Верхняя одежда, Новые открытые глаза и рот Lycra Zentai spandex Комбинезон унисекс Черный S-XXL, мужская обувь 401 Nike ZOOM TEAM EDITION SB Team Red Sail Черные коньки со скидкой . Шорты-бермуды в полоску NWT Ann Taylor LOFT 00 0 WHisper WHite Navy.

Первопринципное исследование межфазных свойств Cu / CeO2 (110)

[1]

Park JB, Graciani J, Evans J, Stacchiola D, Senanayake S.D, Barrio L, Liu P, Sanz JF, Hrbek J, Rodriguez JA 2009 J.Am. Chem. Soc. 132 356

[2]

Ян Ф., Грасиани Дж., Эванс Дж., Лю П. , Хрбек Дж., Санз Дж. Ф., Родригес Дж. А 2011 Дж. Ам. Chem. Soc. 133 3444

[3]

Гамарра Д., Мунуэра Дж., Хунрия А., Фернандес-Гарсия М., Конеса Дж., Миджли П., Ван Х, Хансон Дж., Родригес Дж., Мартинес-Ариас А. 2007 Дж.Phys. Chem. К 111 11026

[4]

Kydd R, Teoh W. Y, Wong K, Wang Y, Scott J, Zeng Q H, Yu AB, Zou J, Amal R 2008 Adv. Функц. Mater. 19 369

[5]

Yen H, Seo Y, Kaliaguine S, Kleitz F 2012 Angew. Chem. Int. Редактировать. 51 12032

[6]

Ким Т., Лю Дж., Боаро М., Ли С. И., Вос Дж. М., Горте Р. Дж., Аль-Мадхи О., Даббуси Б. 2006 г.Источники энергии 155 231

[7]

He H, Gorte R J, Vohs J M 2005 Electrochem. Solid-State Lett. 8 A279

[8]

Yang Z X, Xie L G, Ma D W, Wang G T 2011 J. Phys. Chem. К 115 6730

[9]

Янг З. X, Ван Ц. Т., Вэй С. Ю. 2011 Phys.Chem. Chem. Phys. 13 9363

[10]

Лу З. С., Ян З. Х, Херманссон К. 2011. Передовые исследования материалов 213 166

.
[11]

Yang Z X, He B L, Lu Z S, Hermansson K 2010 J. Phys. Chem. К 114 4486

[12]

Бранда М. М., Эрнандес Н. К., Санс Дж. Ф., Иллас Ф. 2010 г.Phys. Chem. С 114 1934

[13]

Lu Z S, Yang Z X, He B L, Castleton C, Hermansson K 2011 Chem. Phys. Lett. 510 60

[14]

Tang Y H, Zhang H, Cui L X, Ouyang C, Shi S Q, Tang W H, Li H, Chen L Q 2012 J. Источники энергии 197 10

[15]

Lu Z S, L G X, Yang Z X 2007 Acta Phys. Грех. 56 5382 (на китайском языке) [路 战胜, 罗 改 霞, 杨宗 献 2007 物理学 报 56 5382]

[16]

Szabová L, Camellone M F, Huang M, Matolín V, Fabris S 2010 J. Chem. Phys. 133 234705

[17]

Нолан М., Паркер С. С., Уотсон Г. В. 2005 Surf. Sci. 595 223

[18]

Нолан М., Григолейт С., Сэйл Д. К., Паркер С. С., Уотсон Г. В. 2005 Surf.Sci. 576 217

[19]

Цуй Л X, Тан И Х, Чжан Х, Гектор Л Дж, Оуян Ч, Ши С Кью, Ли Х, Чен Л К 2012 Phys. Chem. Chem. Phys. 14 1923

[20]

Матолин В., Седлачек Л., Матолинова И., Шутара Ф., Скала Т., Шмид Б., Весы Дж., Нехасил В., Принц К. С. 2008 г.Phys. Chem. К 112 3751

[21]

Hornés A, Hungría A B, Bera P, Cámara A L, Fernández-García M, Martínez-Arias A, Barrio L, Estrella M, Zhou G, Fonseca J J, Hanson J C, Rodriguez J. A. 2009 J. Am. Chem. Soc. 132 34

[22]

Kresse G, Hafner J 1993 Phys.Ред. B 47 558

[23]

Kresse G, Furthmuller J 1996 Comput. Mater. Sci. 6 15

[24]

Blöchl P E 1994 Phys. Ред. B 50 17953

[25]

Perdew J P, Burke K, Ernzerhof M 1996 Phys.Rev. Lett. 77 3865

[26]

Fabris S, de Gironcoli S, Baroni S, Vicario G, Balducci G 2005 Phys. Ред. B 71 041102 (R)

[27]

Ян З. X, Ву Т. К., Херманссон К. 2006 г. J. Chem. Phys. 124 224704

[28]

Каслтон К. В. М., Каллгрен Дж., Херманссон К. 2007 Дж.Chem. Phys. 127 244704

[29]

Kmmerle E A, Heger G 1999 J.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
