Трансформатор ЗНОЛ.06-10

Трансформатор ЗНОЛ.06-10 – однофазный литой заземляемый трансформатор напряжения,  включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа ЗНОЛ.06 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛ.06-10 изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

– Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

– Температура воздуха внутри КРУ от -45°C до +55°C;

– Неагрессивная и не взрывоопасная окружающая среда;

– Рабочее положение в пространстве – любое;

– Влажность воздуха – 98%.

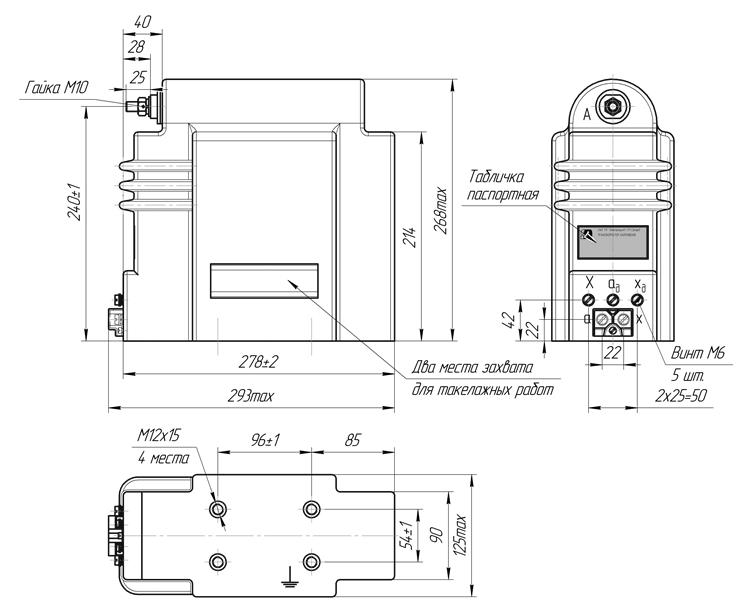

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ.06-10

Трансформатор ЗНОЛ.06-10 обладает следующими техническими характеристиками:

Название параметраЗначение
Класс напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинальной частоты переменного тока, Гц50
Значение класса точности0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В

10000/√3;

10500/√3;

11000/√3

Значение номинального напряжения основной вторичной обмотки, В100/√3 или 110/√3
Значение номинального напряжения дополнительной вторичной обмотки, В100/3 или 100 или 110/3 или 110 или 100/√3

Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности 0,8:

– 0,2

– 0,5

– 1

– 3





50

75

150

300

Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА300
Значение предельной мощности вне класса точности, ВА630
Значение предельно допустимого длительного первичного тока, А
0,10
Схема и группа соединения обмоток1/1/1-0-0



Трансформатор ЗНОЛ. 06-10 имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ.06 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые  в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

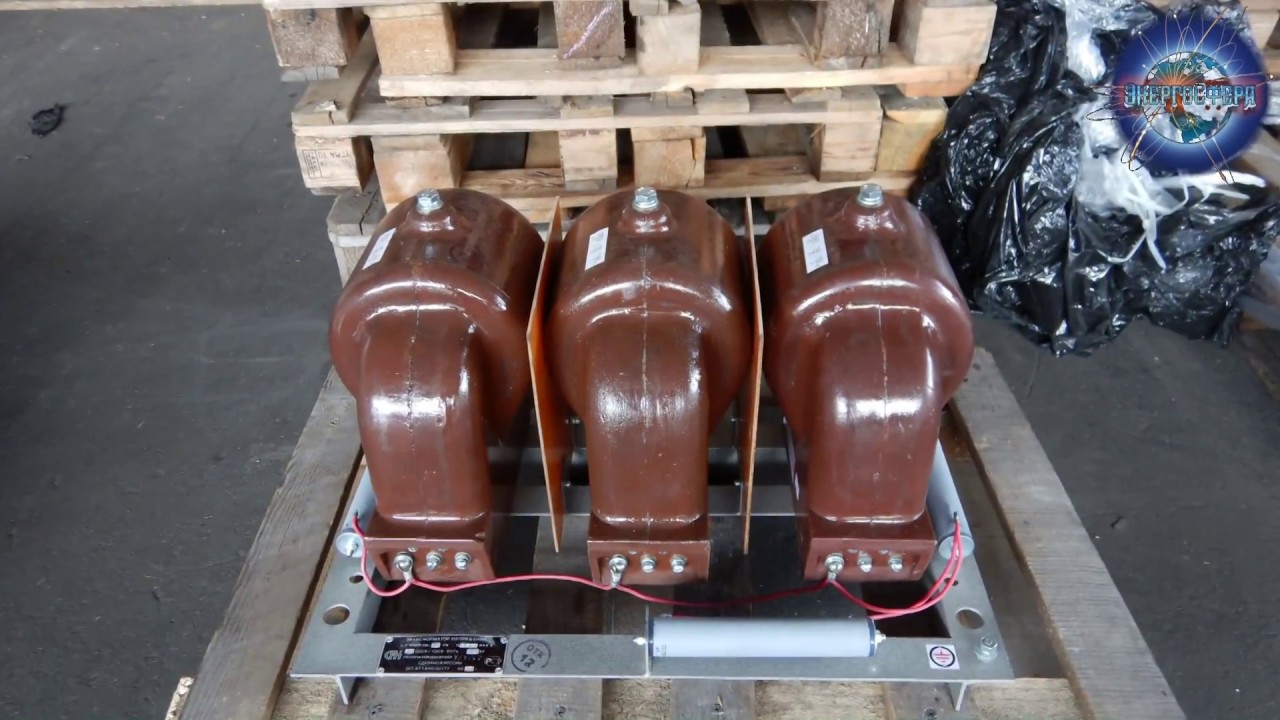

Видео трансформатора ЗНОЛ.06-10:

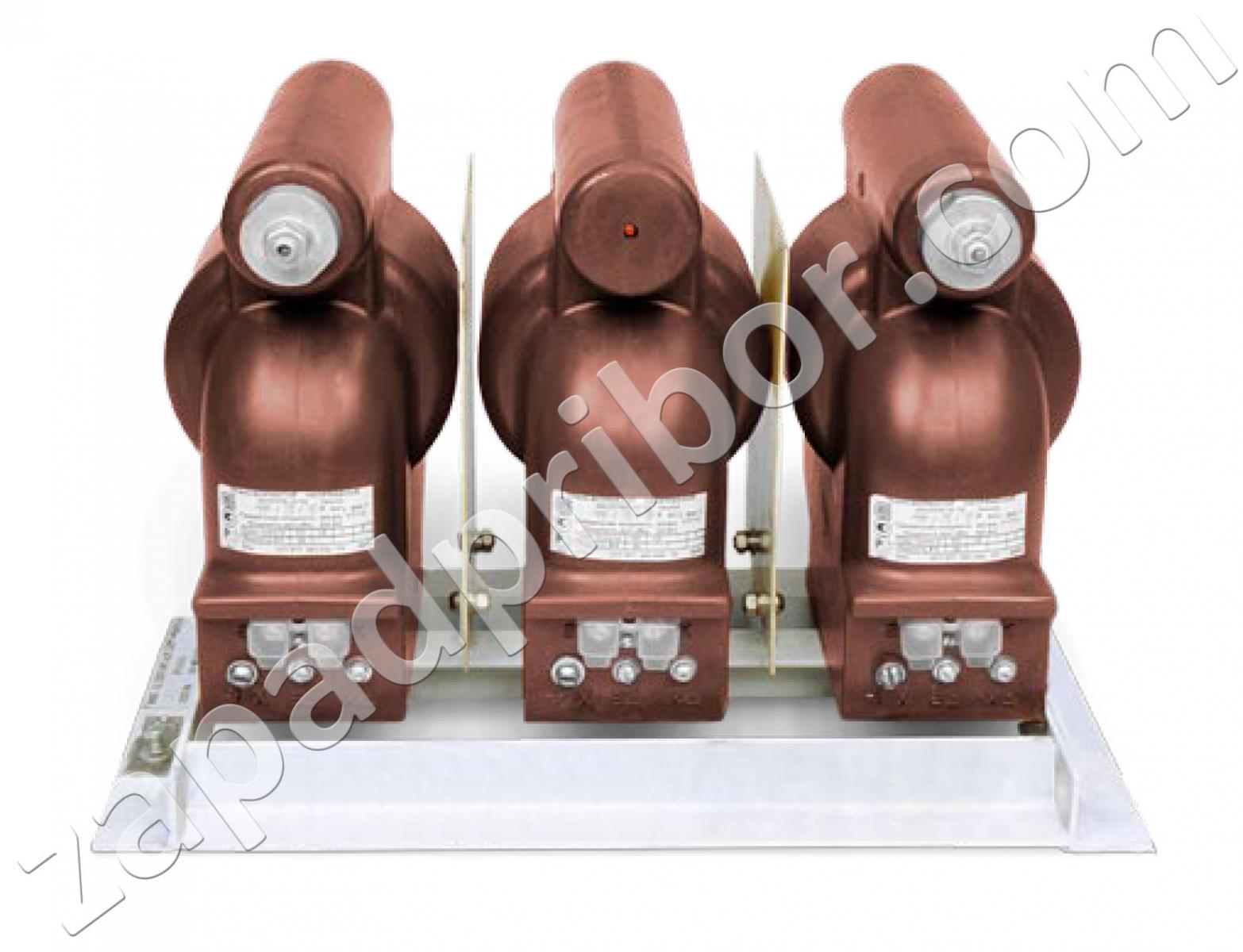

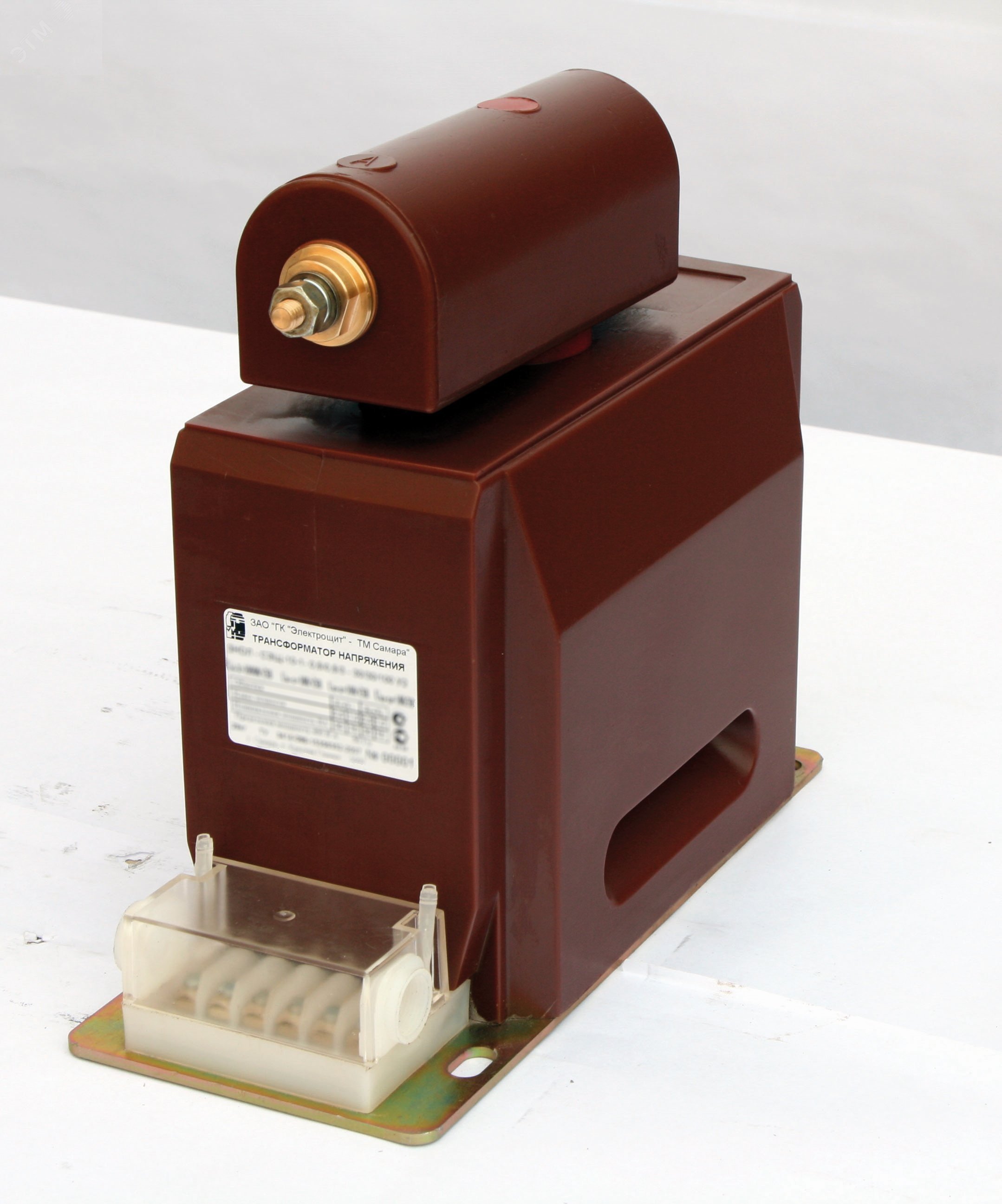

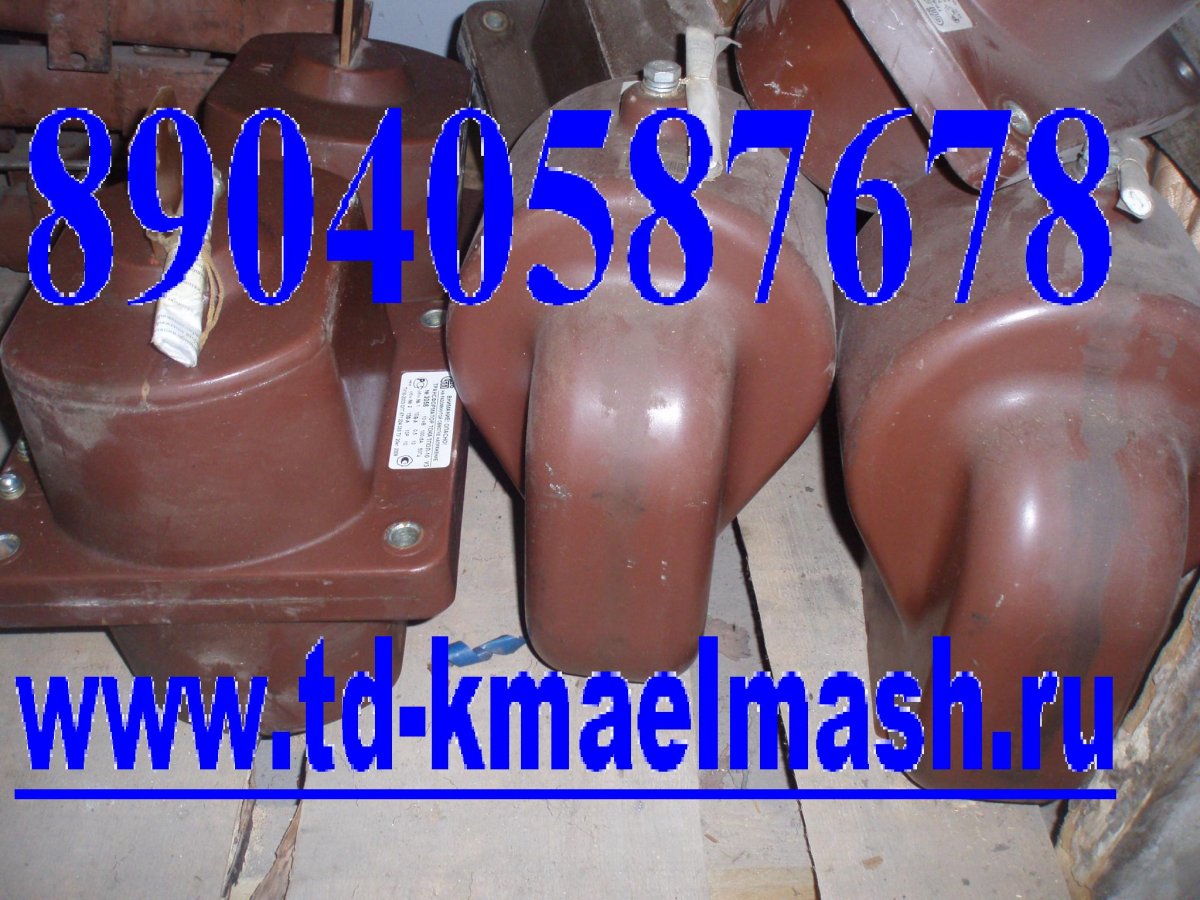

Фото трансформатора ЗНОЛ.06-10:

  • Шильдик трансформатора ЗНОЛ.06-10 Шильдик трансформатора ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ. 06-10 Трансформатор ЗНОЛ.06-10
  • Трансформатор ЗНОЛ.06-10 Трансформатор ЗНОЛ.06-10
  •

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-znol-06-10.html#sigProIdba8c50f908

Заявки на Трансформатор ЗНОЛ.06-10 принимаются по телефонам:

(050)299-33-89 (068)256-29-77  (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

–  – Работаем на экспорт – – Работаем на экспорт –   –
  • < Трансформатор ЗНОЛ.06.4-10
Автор: Денис Ярошенко

Трансформатор напряжения ЗНОЛ.06

Главная / Трансформаторы / Трансформаторы напряжения НОЛ, ЗНОЛ, НОЛП с литой изоляцией / Трансформатор напряжения ЗНОЛ.06

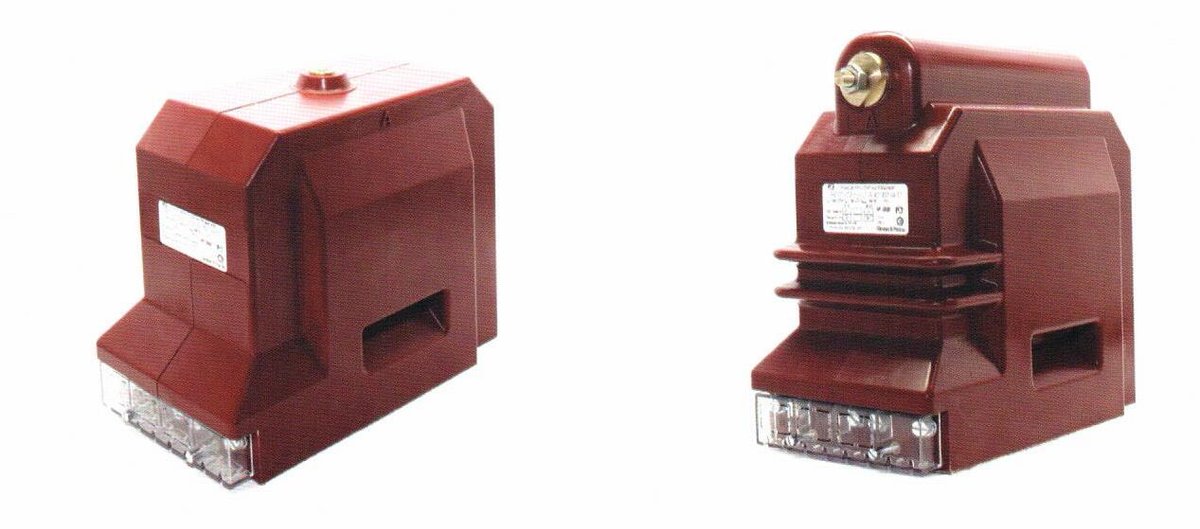

 Траснформатор ЗНОЛ

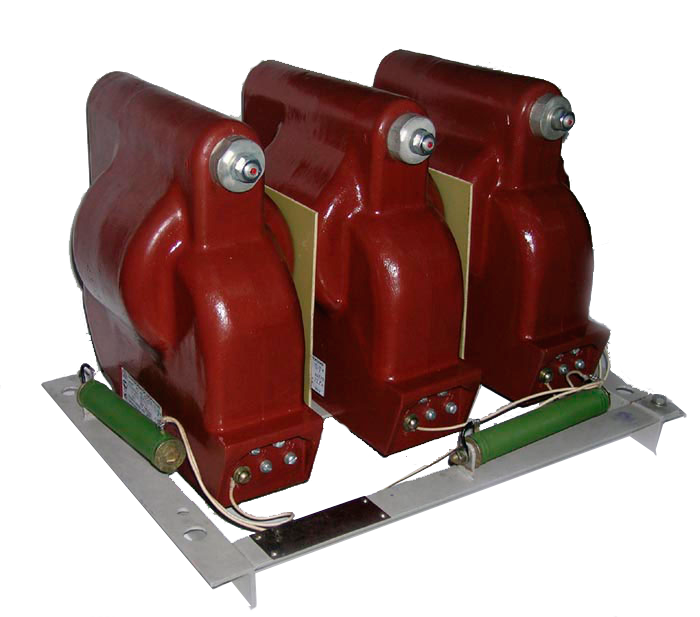

Трансформаторы ЗНОЛ 06  предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Допускается использование трансформаторов ЗНОЛ 06 обоих исполнений при температуре окружающего воздуха в токопроводе до 650С  при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.

Трансформаторы ЗНОЛ 06  изготавливаются в климатическом исполнении “У” или “Т”
категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
– высота установки над уровнем моря не более 1000 м;
– температура окружающей среды с учетом превышения температуры воздуха в токопроводе
или КРУ при нагрузке трансформаторов предельной мощностью:
             – для исполнения “У3” от минус 45°С до плюс 50°С,
             – для исполнения “Т3” от минус 10°С до плюс 55°С;
– окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
– рабочее положение – любое.

НОВИНКА!!! Трансформтаор ЗНОЛ. 06-20 теперь может быть сделан с габаритными размерами трансформатора ЗНОЛ.06-15. Технические характеристики нового типа трансформатора ЗНОЛ.06-20 смотрите в конце страницы.

Патентная защита
Патент на изобретение No 2193252.

Таблица 1. Технические данные

Наименование параметраНормы для типов
ЗНОЛ.06-3ЗНОЛ.06-6ЗНОЛ.06-10ЗНОЛ.06-15ЗНОЛ.06-20ЗНОЛ. 06-24
ЗНОЛ.06-27

Класс напряжения, кВ361015202427
Наибольшее рабочее напряжение, кВ
3,6		7,21217,52426,530
Номинальное напряжение первичной обмотки, В3000/√3 3300/√36000/√3
6300/√3
6600/√3 6900/√3		10000/√3
10500/√3
11000/√3		13800/√3
15750/√3		18000/√3 20000/√324000/√3
27000/√3
Номинальное напряжение осн, вторичной обмотки, В100/√3 или 110/√3
Номинальное наряжение доп. вторичной обмотки, В100/3 или 100 или 110/3 или 110
или 100/√3*

Номинальная мощность, ВА, в классе точности:


0,21530
50
0,5305075
1,05075150
3,0150200300

Номинальная мощность доп.

вторичной обмотки в классе точности 3,0, В•А

150200300
Предельная мощность вне класса точности, ВА250400630
Схема и группа соединения обмоток1/1/1-0-0
Номинальная частота, Гц50 или 60
Испытательное напряжение, кВ:

одноминутное промышленной частоты24324255657580
грозового импульса40607595125150170
грозового импульса срезанного507090115150175200

Примечание:

* Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.

Таблица 2. Технические характеристики ЗНОЛ.06.4 (3 обмотки)

Наименование параметра

Значение параметра

Класс напряжения, кВ

6

10

20

Наибольшее рабочее напряжение, кВ

7,2

12

24

Номинальное напряжение первичной обмотки, кВ

6000/√3

10000/√3

20000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

100

100/3

100

100/3

100

Номинальная мощность первой вторичной обмотки в классе точности 0,2, ВА

10

Номинальная мощность второй вторичной обмотки в классе точности 0,5, ВА

25

15

30

15

30

15

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

200

50

200

50

200

50

Предельная мощность вне класса точности, ВА

400

160

400

160

400

160

Предельный допустимый длительный первичный ток, А

0,12

0,05

0,07

0,03

0,04

0,02

Схема и группа соединения обмоток

1/1/1/1-0-0-0

Номинальная частота, Гц

50 или 60

Таблица 3. Габаритные размеры

Тип трансформатораРазмеры, мм Масса, кг
h2Н2Н3DLL1
ЗНОЛ.06-6298±5287(+5/-3)153±2160±3328 (+5/-3)105±326,5±1,5

ЗНОЛ. 06-10
ЗНОЛ.06М-15

 298±5287(+5/-3)153±2175±3328 (+5/-3)105±328,5±1,5
ЗНОЛ.06-15
ЗНОЛ.06М-20		314±5303 (+5/-3)153±2195±3328 (+5/-3)105±3 29,5±1,5
ЗНОЛ. 06-20
ЗНОЛ.06М-24		341±5330 (+5/-3)153±2205±3328 (+5/-3)105±332,5±1,5
ЗНОЛ.06-24348±5337 (+5/-3)163±2240±3338 (+5/-3)115±340,5±1,5

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которая указывается в заказе.

Таблица 4. Технические характеристики трансформатора напряжения ЗНОЛ.06M-20 с габаритными размерами трансформатора ЗНОЛ.06-15

Наименование параметра

Значение параметра



ЗНОЛ.06М-15

ЗНОЛ.06М-20

ЗНОЛ.06М-24

Класс напряжения, кВ

15

20

24

Наибольшее рабочее напряжение, кВ

18

24

28,8

Номинальное напряжение первичной обмотки, В

13800/√3
15750/√3

18000/√3
20000/√3

24000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность основной вторичной обмотки, В·А:
в классе точности*:

0,2
0,5
1
3

25
50
75
150

30
50
75
150

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А

200

Предельная мощность вне класса точности, В·А

400

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50
