Зубофрезерный станок: типы и технические характеристики

Зубофрезерный станок – это металлорежущий механизм для обработки деталей цилиндрической формы с целью получения зубчатого профиля. Существует два основных типа исполнения: горизонтальный и вертикальный. В зависимости от особенностей конструкции с помощью станка можно выполнить обработку различных типов зацепления: начиная от прямо- и косозубых колес, заканчивая образованием профиля эвольвентного типа, который, как и прочие сложные поверхности, получают методом обкатки.

По принципу действия оборудование относится к пятой группе третьего типа металлорежущих станков. Таким образом, по общепринятой классификации зубофрезерным станкам выделена отдельная группа. По сравнению с прочими приборами полуавтоматического типа данный метод обработки отличается высокой производительностью и универсальностью применения.

Устройство и принцип работы оборудования

Рассмотрим устройство станка на примере модели вертикального типа 5М324А. Ниже представлена кинематическая схема и условное изображение с указанием основных элементов конструкции.

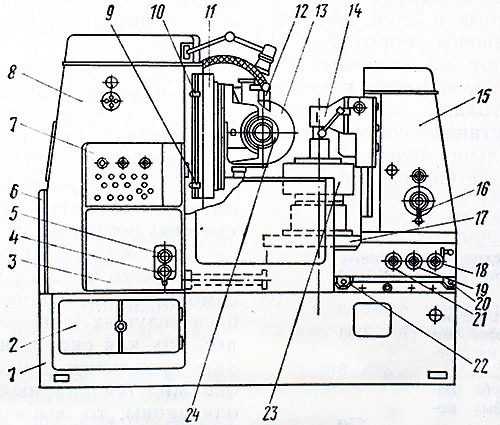

Расшифровка обозначений:

  1. Станина аппарата.
  2. Коробка переключения скоростей.
  3. Распределительный механизм.
  4. Валик ручного перемещения каретки.
  5. Управление механическим перемещением каретки.
  6. Делитель.
  7. Панель управления.
  8. Стойка, которая крепится на станине.
  9. Ограничитель движения каретки.
  10. Ограничитель движения каретки.
  11. Каретка.
  12. Кран подачи охлаждающей жидкости.
  13. Суппорт.
  14. Кронштейн.
  15. Контрподдержка.
  16. Управление перемещением кронштейна.
  17. Подающий стол.
  18. Механизм управления ограничителями каретки.
  19. Механизм управления перемещением стола.
  20. Упор подвода стола.
  21. Кран управления смазкой стола.
  22. Упор подвода стола.
  23. Обрабатываемая заготовка.
  24. Фреза для нарезки зуба.

На схеме отсутствует место расположения главного электрического двигателя, приводящего в движение фрезу для нарезки зуба и подающий стол, на который устанавливается обрабатываемая деталь.

Особенностью данного станка является наличие отдельного электродвигателя, роль которого заключается в непрерывной работе транспортера, удаляющего стружку, образующуюся в процессе обработки.

Вращение фрезы – основное движение при обработке заготовки. Нарезка по всей длине выполняется за счет движения цилиндрического элемента вокруг своей оси. Для получения расчетного количества зубов скорость вращения подающего стола синхронизируется с количеством оборотов и передаточным отношением гитары.

Область применения

Рассматриваемые станки способны нарезать различные виды зубов с высокой точностью. Однако они не получили широкого распространения ввиду узкой специализации. Зубофрезерные работы пользуются спросом в следующих отраслях промышленности:

  • автомобильной;
  • авиационной;
  • аграрном машиностроении;
  • общем машиностроении;
  • приборостроении.

Современные производители станков предлагают широкий выбор моделей, рассчитанных как на одиночные работы, так и на крупносерийное производство.

На крупных предприятиях с собственным механическим цехом, оснащенным станочным парком, зубофрезерные станки используются для выполнения единичных работ для нужд производства. Как правило, это наиболее простые модели.

Главные технические характеристики

Основными техническими характеристиками зубофрезерных станков являются:

  1. Максимальный размер зуба шестерни, получаемый после фрезерования.
  2. Ширина зубчатого венца.
  3. Конструктивные особенности позволяют изготавливать косые шестерни. Важной характеристикой является угол наклона зуба относительно основной оси.
  4. Диапазон перемещения суппорта станка в горизонтальном и вертикальном направлениях.
  5. Скорость вращения режущей фрезы.
  6. Тип (ручной или механический) и метод подачи. Различают вертикальный, горизонтальный и тангенциальный методы. При расчетах учитывают широту диапазона.
  7. Мощность электрического двигателя. Некоторые модели оснащены несколькими единицами, которые имеют различные функции. Такая схема реализована в рассмотренном выше станке.
  8. Габариты. Как правило, размеры зубофрезерного станка тесно связаны с его производительностью. Массивная конструкция позволяет увеличить размер подающего стола, суппорта, а также установить более мощный привод.
  9. Масса.
  10. Тип гитары деления.

Типовые компоновки зубофрезерных станков

При выборе оборудования важной деталью, требующей внимания, является тип компоновки. Рассмотрим существующие группы зубофрезерных аппаратов, а также возможности их модификации:

  1. С вертикальным расположением обрабатываемой детали. Подающий стол способен перемещаться в горизонтальной плоскости. За осевую подачу отвечает суппорт. Универсальная конструкция, которая применяется на предприятиях общего машиностроения.
  2. С вертикальным расположением обрабатываемой детали. Подающий стол зафиксирован, вместо него перемещается инструментальная стойка с фрезой. Данный тип позволяет сохранить расположение обрабатываемой заготовки до и после фрезерования на станке, что позволяет механизировать процесс подачи и уборки деталей. Схема применяется на серийном производстве.
  3. С вертикальным расположением заготовки. Подающий стол имеет возможность перемещаться в вертикальном направлении. Кроме того, он отвечает за осевую подачу. Инструментальная стойка способна перемещаться по горизонтали. Оптимальная компоновка для автоматических линий производственных предприятий.
  4. С горизонтальным расположением детали. Стол отвечает за осевую подачу благодаря способности к перемещению по горизонтали. Стойка перемещается радиально относительно расположения заготовки. Такие станки применяются для изготовления мелкомодульных цилиндрических зубчатых элементов.
  5. С горизонтальным расположением детали и зафиксированным подающим столом. Вся нагрузка ложится на стойку, которая отвечает за осевую и радиальную подачу. Валы-шестерни изготавливают на станках с подобной компоновкой.

Особенности расчета гитары дифференциала зависят от особенностей конструкции.

Виды приводов станков

Конструкция зубофрезерных приспособлений отличается высокой технологической сложностью. Производители предлагают различные схемы приводов, обладающих следующими особенностями:

  1. Червячный тип привода стола. Особенностью конструкции является установка дополнительного червяка с непостоянной толщиной витка, зазор которого регулируется в широком диапазоне.
  2. Отдельная червячная передача, устанавливаемая в отдельный блок. Регулировка осуществляется с помощью радиального перемещения.
  3. Универсальной считается схема, при которой на шпиндели устанавливают две червячные передачи с противоположным направлением витков. Регулировкой одной передачи изменяют текущий зазор.
  4. Гидравлический тип. В этом случае передача приводится в движение под действием гидравлической жидкости, подающейся с помощью насоса.
  5. Двойной тип. Регулировочную шестерню изготавливают из двух половин. При изменении их положения относительно друг друга происходит изменение зазора.
  6. Конусный. При реализации данной схемы применяют шестерни с малой конусностью. При осевом смещении изменяется зацепление и корректируется зазор.
  7. Многозубый. Использование многозубой шестерни, устанавливаемой на шпиндель, позволяет замедлить скорость базового колеса. Регулировка кинематической цепи выполняется торможением колеса.

При рассмотрении различных приводов стоит упомянуть об использовании зубофрезерных аппаратов с ЧПУ.

Применение числового программного управления сужает круг обязанностей оператора по причине отсутствия гитары деления. Отметим, что стоимость подобных станков достаточно высока, что не позволяет использовать их на предприятиях, имеющих незначительные объемы производства.

Зарекомендовавшие себя модели

Рассматриваемое оборудование довольно давно работает на отечественных предприятиях. Рассмотрим модели, которые зарекомендовали себя в качестве надежного и точного механизма для обработки металла:

  1. Зубофрезерные станки 5к32. Максимальная длина зуба составляет 350 мм, диаметр заготовки – до 800 мм, модуль нарезаемого колеса – 10 мм.
  2. Зубофрезерные станки 5е32. Максимальная длина зуба составляет 280 мм, диаметр заготовки – до 800 мм, модуль – 8 мм.
  3. Зубофрезерные станки 5а326. Величина сечения обрабатываемых деталей – от 100 до 750 мм. Модуль отличается от типа металла: по стали – 10 мм, по чугуну – 12 мм. Ширина обработки – до 280 мм.
  4. Зубофрезерные станки 5к310. Максимальный диаметр заготовки – до 200 мм. Модуль нарезаемого колеса – 4 мм.

Аппараты для зубофрезерных работ занимают важное место в технологической цепочке металлообрабатывающих предприятий. Современные устройства зарубежного производства, оснащенные ЧПУ, выигрывают в качестве и точности обработки станков, произведенных во времена СССР. Однако приемлемая стоимость последних делает их оптимальным выбором для небольших ремонтных мастерских. А вы заказывали изготовление шестерни для себя? На каком оборудовании производилась обработка? Поделитесь вашими впечатлениями в комментариях.

wikimetall.ru

Зубофрезерный станок с ЧПУ

Содержание

Зубофрезерные станки с ЧПУ предназначены для изготовления цилиндрических колёс с определённым расположением зубьев. Станки зубофрезерные с ЧПУ более производительны, чем зубодолбёжные или зуботочильные аналоги.

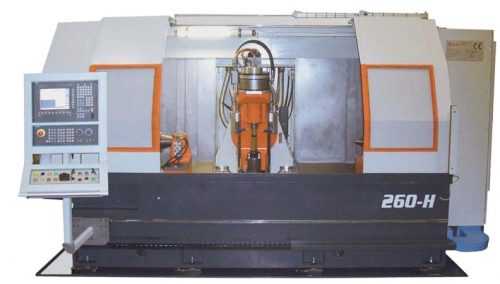

Зубофрезерный станок с ЧПУ

В качестве режущего инструмента используются червячно-модульные фрезы. Для образования на цилиндрической заготовке зубчатого эвольвентного профиля применяется метод обкатки. Станки с ЧПУ классифицируют по третьему типу металлорежущих установок и относят к пятой группе.

Функциональные возможности

С помощью зубофрезерного станка с ЧПУ производят следующие виды зубчатых колёс с использованием цилиндрической болванки:

  • прямозубые;
  • косозубые;
  • шлицевые валы
  • звёздочки цепных передач;
  • венцы червячных и храповых колёс;
  • шевронные колёса с дисковой и червячной фрезой;
  • точные делительные червячные колёса и т.д.

Основным движением резания считается вращательное. Деятельность режущего инструмента синхронизируется с вращением подающего стола и тем самым достигается расчётное количество зубцов на нарезаемом венце.

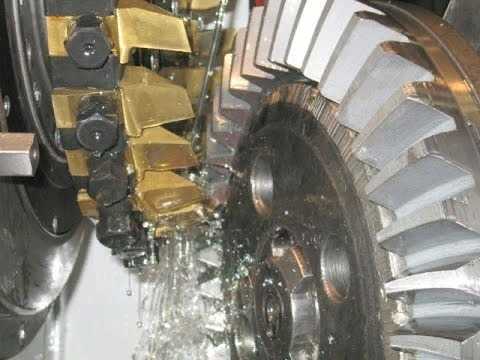

Косозубый зубофрезерный станок с ЧПУ

При смещении фрезы вдоль оси колеса происходит нарезка зубчатого венца по всей ширине заготовки.

На станках с ЧПУ изделия могут обрабатываться следующими способами:

  • используя встречную или попутную подачи;
  • с помощью радиальной или осевой врезки при диагональной или осевой подаче;
  • применяя двухпроходный цикл с автоматической врезкой.

При этом скорость вращения шпинделя изменяется бесступенчато.

Читайте также: «Станок для производства гвоздей: устройство и принцип работы аппарата».

к меню ↑

Модификации

По принципу исполнения различают зубофрезерные станки ЧПУ бывают:

  • с подающим столом. При этом колонна жёстко закрепляется на станине. Врезка происходит за счёт смещения оси обрабатываемой детали;
  • с подающей колонной. Мобильная колонна позволяет регулировать нарезку на цилиндрической болванке.

В зависимости от этого расположение оси вращающейся заготовки может быть вертикальной или горизонтальной.

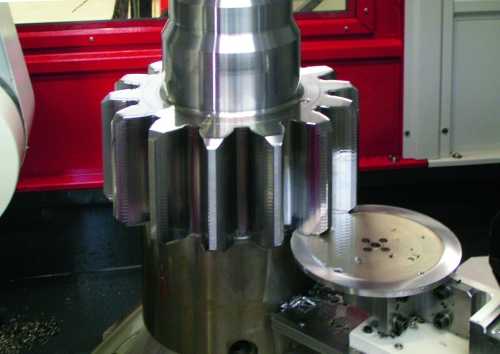

Зубофрезерный станок «HOFLER» HF 1250

Принято различать шесть основных гамм среди зубофрезерных станков ЧПУ:

  1. Для изготовления мелкомодульных колёс, диаметр которых лежит в диапазоне 25-80 мм. Их используют в приборостроении и часовой промышленности.
  2. Универсальные станки, способные взять в обработку колёса до 12 500 мм.
  3. Станки с повышенной жёсткостью и высокой производительностью колёс до 500 мм. Используются в серийном и крупносерийном производстве.
  4. С горизонтальной осью заготовки для совместного фрезерования вала длиной до 3600 мм и зубьев колёс диаметром до 1250 мм.
  5. Станки высокой и сверхвысокой точности для изделий до 3200 мм.
  6. Мастер-станки для нарезки зубцов для делительных колёс диаметром до 800 мм.

На основе перечисленных базовых станков с нормальной точностью выпускаются их модификации с повышенной точностью.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Зубофрезерные станки ЧПУ могут обрабатывать деталь механическим, полуавтоматическим и полностью автоматическим методом. В последнем случае станок может быть встроен в автоматическую линию производственного процесса.

Читайте также: «Станки Кратон — обзор модельного ряда».

к меню ↑

Принцип работы

Для обработки цилиндрической заготовки и превращения её в колесо с определённым расположением зубьев, зубофрезерный станок ЧПУ действует методом обкатки. Имеющаяся червячная фреза соответствующего калибра и диаметра жёстко закрепляется в шпинделе фрезерного суппорта на оправке.

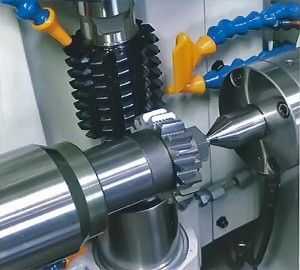

Процесс нарезки зубьев на токарном зубофрезерном станке

В дальнейшем происходит механическое воспроизводство зацепления червячной фрезы с болванкой.

Обрабатываемую деталь закрепляют в шпинделе стола, если она небольшая, или непосредственно на станине, если габариты заготовки велики. Во время вращения червяку (червячной фрезе) придают необходимую угловую скорость, чтобы осуществлялось зацепление с деталью.

В зависимости от характера зубьев на конечной детали, ось шпинделя на фрезерном суппорте может устанавливаться:

Под углом к горизонтальной плоскости. Если необходимо воспроизвести прямые зубья на колёсах.

Под определённым углом наклона. Если происходит нарезка колёс с косыми зубьями.

С вертикальной подачей. При нарезке цилиндрических колёс из одной общей болванки. При попутном методе фрезерования возможно некоторое смещение детали.

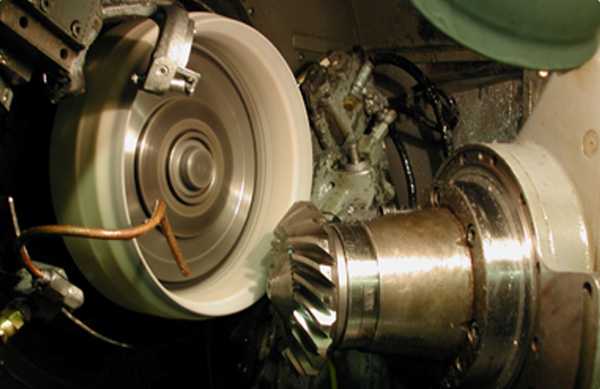

Автоматический зубофрезерный станок

Для устранения возможных девиаций применяют гидравлическое поджимное устройство. Оно состоит из неподвижного штока с поршнем и связанным с фрезерным суппортом цилиндра.

При работе в верхнюю полость цилиндра подаётся масло, что не позволяет вольно перемещаться фрезерной бабке.
к меню ↑

Обзор зубофрезерных станков

Наиболее распространёнными моделями зубофрезерных станков являются:

  • зубофрезерный станок 5к32. Универсальный. Длина зуба нарезаемых колес: 350 мм, диаметр колёс до 800 мм, модуль: 10 мм;
  • зубофрезерный станок 53а80. Универсальный. Диаметр стола: 630 мм, диаметр колёс до 800 мм, модуль: 10 мм;
  • зубофрезерный станок 53а50. Диаметр стола: 560 мм, диаметр колеса до 500 мм, модуль: 10 мм.

к меню ↑

Настройка и наладка станка

Настройкой зубофрезерного станка должен заниматься опытный специалист, способный точно рассчитать передаточные отношения сменных зубчатых колёс, настройку гитар, подбор калибра колёс и правильно установить их на станке.

Наладкой станка должен заниматься только обученный специалист

Для наладки станка проводят подготовительные работы, включающие установку червячной фрезы на оправке, установку и сборку оправки во фрезером суппорте. При этом необходимо провести тщательную выверку на станке или оправке чтобы точно зафиксировать крепления заготовок будущих изделий.
к меню ↑

Настройка зубодолбежного станка модели 5В150 (видео)

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Фрезерные

ostanke.ru

Зубофрезерные станки

История отечественных станков для зубообработки насчитывает более 250 лет. Первый зуборезный станок был создан в России выдающимся изобретателем Андреем Нартовым в 1721 г. Однако промышленный выпуск зубообрабатывающих станков в России был начат только в годы Советской власти.

Так, в 1932 году на Станкостроительном заводе «Комсомолец» (г. Егорьевск) был изготовлен первый зубофрезерный станок модели 532. Станок предназначался для обработки цилиндрических прямозубых и косозубых колес внешнего зацепления диаметром до 750 мм и модулем до 8 мм, а также для изготовления червячных колес.

В 1933 году на Московском станкостроительном заводе «Красный Пролетарий» им. А.И. Ефремова был изготовлен первый зубодолбежный станок станок модели 512 для обработки цилиндрических колес внешнего и внутреннего зацепления с прямыми и косыми зубьями диаметром до 180 мм и модулем до 4 мм.

В 1935 году на

Саратовском заводе зубострогальных станков был изготовлен первый станок для нарезания конических зубчатых колес.

С этого периода началось интенсивное пополнение парка отечественных зубообрабатывающих станков и, таким образом, в Советском Союзе производились все типы станков, применяемые в практике зубообработки. Большое разнообразие типов и конструкций зубообрабатывающих станков диктуется разнообразием форм и размеров зубчатых колес, используемых в народном хозяйстве страны.

На зубообрабатывающих станках возможно изготовить практически все детали, имеющие равномерно расположенные зубья, в том числе цилиндрические зубчатые колеса внешнего и внутреннего зацепления с прямыми, косыми и шевронными зубьями, конические зубчатые колеса с прямыми, тангенциальными и круговыми зубьями, червячные колеса, шлицевые валы, храповые колеса, звездочки цепных передач и т. д.

Из таблицы видно, что номер модели зубодолбежных станков начинается цифрами 51, зуборезных станков для конических колес — цифрами 52 и т. д.

В шифрах новых моделей зубофрезерных станков после первых двух цифр стоит буква, обозначающая порядок освоения станка, и далее цифры, характеризующие параметр обработки по наибольшему диаметру.



Классификация металлорежущих станков

Все металлорежущие станки, изготавливаемые в СССР, имеют шифр, обозначающий модель станка. Шифр состоит из нескольких цифр, а иногда с добавлением букв. Первые две цифры берутся из классификационной таблицы, разработанной ЭНИМС, по которой все станки разбиты на девять групп, а каждая группа еще на девять типов. В группы входят следующие станки:

  1. Станки токарные
  2. Станки сверлильные и расточные
  3. Станки шлифовальные и полировальные
  4. Станки комбинированные
  5. Станки зубообрабатывающие и резьбообрабатывающие
  6. Станки фрезерные
  7. Станки строгальные, долбежные и протяжные
  8. Станки разрезные
  9. Станки разные

Типы зубообрабатывающих и резьбообрабатывающих станков

  1. Станки зубострогальные для цилиндрических колес
  2. Станки зуборезные для конических колес
  3. Станки зубофрезерные для цилиндрических колес и шлицевых валиков
  4. Станки зубофрезерные для червячных колес
  5. Станки для обработки торцов зубьев колес
  6. Станки резьбофрезерные
  7. Станки зубоотделочные
  8. Станки зубошлифовальные и резьбошлифовальные
  9. Станки разные зубообрабатывающие и резьбообрабатывающие станки

Например, станок модели 53А20 относится к зубофрезерным для цилиндрических зубчатых колес (цифры 53), модель является первой разработкой (буква А), наибольший диаметр обработки 200 мм (цифра 2) и станок является универсальным (цифра 0).

Если станок будет предназначен для использования в крупносерийном и массовом производстве с ограниченной возможностью переналадки (такие станки носят название продукционных), то в конце шифра вместо нуля будет стоять цифра 3, например 53А23.

В зависимости от уровня точности обработки металлорежущие станки, согласно ГОСТ 8—77 «Станки металлорежущие. Общие условия испытания станков на точность» делятся на пять категорий.

  • Н – нормальной точности
  • П – повышенной точности
  • В – высокой точности
  • А – особо высокой точности
  • С – особо точные

Зубообрабатывающие станки класса С предназначаются для обработки зубчатых колес различных точных механизмов, эталонных колес и червячных передач, установленных на шпинделях изделия и инструмента зубообрабатывающих станков. Такие червячные передачи называют делительными.

Среди однородных по типу станков, например зубодолбежных, зубофрезерных, зубошлифовальных и др., различают станки по наибольшему диаметру обработки. В Советском Союзе для зубообрабатывающих станков установлен следующий ряд наибольших обрабатываемых диаметров: 80, 125, 200, 320, 500, 800, 1250, 2000, 3150 и 5000 мм.

Для каждого типа станков основные размеры регламентируются соответствующими ГОСТами. Например:

  • ГОСТ 6852—71 – Станки зубофрезерные вертикальные. Основные параметры и размеры
  • ГОСТ 8000—78 – Станки зуборезные для конических колес с круговыми зубьями. Основные размеры
  • ГОСТ 16471—70 – Станки зубошлифовальные для цилиндрических колес. Основные размеры
  • ГОСТ 6818—77 – Станки зубошлифовальные для цилиндрических колес. Основные размеры
  • ГОСТ 19167—73 – Станки зубозакругляюшие. Основные размеры

Зубофрезерные станки для нарезания цилиндрических и червячных зубчатых колес

Зубофрезерные станки для нарезания цилиндрических зубчатых колес изготовляют в нескольких вариантах конструктивного исполнения, называемых компоновками.

Компоновка зубофрезерных станков

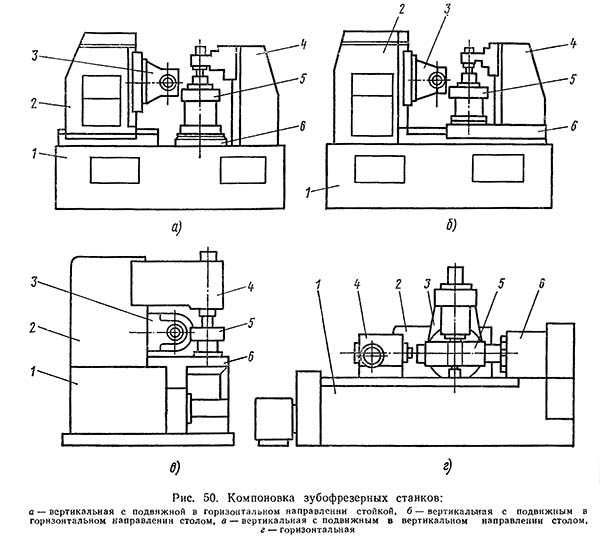

На рис. 50 показаны вертикальное и горизонтальное исполнения зубофрезерных станков, определяемые положением оси нарезаемого зубчатого колеса 5. Зубофрезерные станки состоят из следующих основных частей, называемых сборочными единицами: станины 1, стойки 2, фрезерного суппорта 3, контрподдержки 4 и стола 6. Станина обычно служит основанием станка, на которое крепятся неподвижные сборочные единицы и перемещаются подвижные. В некоторых конструкциях станков стойка 2 перемещается по горизонтальным направляющим станины (рис. 50, а) для установки инструмента на заданное межосевое расстояние от заготовки. В других конструкциях (рис. 50, б ) стойка неподвижно крепится к станине, а установку инструмента на межосевое расстояние производят перемещением стола 6. Контрподдержка 4 служит для удержания оправки с заготовкой 5 в положении, соосном со шпинделем стола. Контрподдержка в станках вертикального исполнения обычно крепится на столе и составляет с ним одно целое.

Стол 6 может перемещаться и в вертикальном направлении (рис. 50, в). В этом случае установка инструмента на межосевое расстояние от заготовки производится перемещением суппорта 3.

В зубофрезерных станках горизонтального исполнения (рис. 50, г) ось заготовки 5 располагается горизонтально. Эти станки также могут быть особенно эффективны при нарезании зубчатых колес, изготовляемых за одно целое с валом (вал—шестерня).

В зависимости от наибольшего диаметра обрабатываемого зубчатого колеса, ширины зубчатого венца и наибольшего обрабатываемого модуля, зубофрезерные станки имеют различные габаритные размеры, массу и мощность приводов шпинделей инструмента и стола (табл. 12).


    Станки зубофрезерные для цилиндрических колес с вертикальной компоновкой

  • 532 – Ø 750, Егорьевск
  • 5Д32 – Ø 800, Егорьевск
  • 5Е32 – Ø 800, Егорьевск
  • 5К32
    – Ø 800, Егорьевск
  • 5К324 – Ø 500, Егорьевск
  • 5К32А, 5К324А – Ø 800, Егорьевск
  • 5К301п – Ø 125, Вильнюс
  • 5К310 – Ø 200, Витебск
  • 5К328А – Ø 1250, Егорьевск
  • 53А11 – Ø 1250, Егорьевск
  • 53А30П – Ø 320, Витебск
  • 53А50 – Ø 500, Егорьевск
  • 53А80 – Ø 800, Егорьевск
  • 53В30П – Ø 320, Витебск
  • 5310 – Ø 200, Егорьевск

  • Станки с горизонтальной компоновкой

  • 5A370 – Ø 500
  • 5B370 – Ø 500
  • 5B373 – Ø 500
  • 5B375 – Ø 800

  • Станки для нарезания червячных зубчатых колес

  • 542 – Ø 320
  • 543 – Ø 800
  • 544M – Ø 2000
  • 546M – Ø 5000

      1. Список литературы по зубообработке

      2. Сильвестров Б.Н., Захаров И.Д. Конструкция и наладка зуборезных и резьбофрезерных станков, 1979. Стр. 40.
      3. Ачеркан Н.С.
        Металлорежущие станки, Том 1, 1965.
      4. Гальперин Е.И. Наладка зуборезных станков, 1960.
      5. Козлов Д.Н. Зуборезные работы, 1971.
      6. Кучер А.М., Киватицкий М.М., Покровский А.А., Металлорежущие станки (Альбом общих видов, кинематических схем и узлов), 1972.
      7. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие станки, 1978.
      8. Малахов Я.А. Зубообрабатывающие и резьбофрезерные станки и их наладка, 1972.
      9. Мильштейн М.З. Нарезание зубчатых колес, 1972.
      10. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
      11. Птицин Г.А., Кокичев В.Н. Зуборезные станки, 1957.
      12. Шавлюга Н.И. Расчет и примеры наладок зубофрезерных и зубодолбежных станков, 1978.
      13. Руководящий материал для конструкторов, проектирующих технологическую оснастку. Основные данные и посадочные места металлорежущих станков. НИИМАШ, 1968.


      Станок зуборезный полуавтомат. Видеоролик.


      Полезные ссылки по теме

      Каталог-справочник зубофрезерных станков станков

      Паспорта и руководства зубофрезерных станков

      Рубикон, 2018


stanki-katalog.ru

Зубофрезерные станки – каталог, цены

Зубофрезерные станки используются для нарезания цилиндрических колес с прямым и винтовым зубом внешнего зацепления, для чего используются фасонные, пальцевые, червяные и дисковые модульные фрезы. В нарезаемых колесах профиль зубьев образуется копированием или обкатом, а форма зубьев по длине – методом касания. Если в станке имеется универсальный фрезерный суппорт, такой зубофрезерный станок может обрабатывать цилиндрические и червячные колеса методом радиального врезания и тангенциальной подачи. При первом методе используют винт радиального перемещения. При втором методе – винт тангенциального перемещения и специальную червячную фрезу с заборным конусом.

Универсальные зубофрезерные станки 53А11, 53А80, 53В30П предназначены для фрезерования цилиндрических прямозубых, косозубых и червячных колес. Такие станки имеют более сложную структуру и содержат три сложных группы формообразования. Зубофрезерный станок модели Е3-208 (Е3-218) отличается от других универсальных станков наличием механизмов, которые позволяют во время рабочего цикла автоматически осуществлять гидравлический зажим траверсы и кронштейна контрподдержки, а также вертикальное перемещение кронштейна контрподдержки. Зубофрезерные универсальные станки с вертикально перемещающимся суппортом (модели 53А20В и 53А50) имеют вертикальную компоновку и предназначены для нарезания цилиндрических прямозубых, косозубых и червячных колес. Зубофрезерный станок 53В30П и зубофрезерный полуавтомат ВСН-332NС2 относятся к станкам повышенной точности, которая достигается благодаря увеличению передаточного числа делительной пары и тому, что все элементы кинематической цепи деления изготавливаются по более жестким техническим условиями и нормам геометрической точности. Полуавтомат 53В30П компонуется вертикальной осью изделия и подвижным по горизонтальным направляющим столом, также у него имеется гидроцилиндр зажима заготовок и предусмотрено периодическое перемещение червячной фрезы вдоль оси для использования всей длины режущих кромок.

Зубофрезерные станки с ЧПУ

Зубофрезерные станки с ЧПУ (модель 53А50МФ6) комплектуются программным контроллером и системой позиционирования.



Нужна консультация?

Рекомендуем также ознакомиться с каталогом Зубохонинговальные.

www.gigant-m.ru

Зубофрезерный станок с чпу


Зубофрезерные станки

Среди всего металлообрабатывающего оборудования следует выделить зубофрезерные станки. В принятой системе классификации их вынесли в отдельную группу. Станки зубофрезерные горизонтальные, вертикальные или иной разновидности применяются для получения зубчатого эвольвентного профиля. Получение сложной поверхности проводится методом обкатки.

Зубофрезерный станок

Где применяются?

Модели зубофрезерных станков могут отличаться по достаточно большому количеству характеристик, не получили столь широкого распространения как оборудование токарной или фрезерной группы. Поэтому они применяются в:

  1. Машиностроительной отрасли промышленности.
  2. Авиационной и автомобильной отраслях промышленности.
  3. Приборостроении.

Универсальный зубофрезерный станок устанавливается с иным металлообрабатывающим оборудованием, так как обработка на зубофрезерных станках не позволяет изменить диаметральный размер цилиндрической формы. В продаже можно встретить модели, пригодные для применения в серийном, мелкосерийном и крупносерийном производстве.

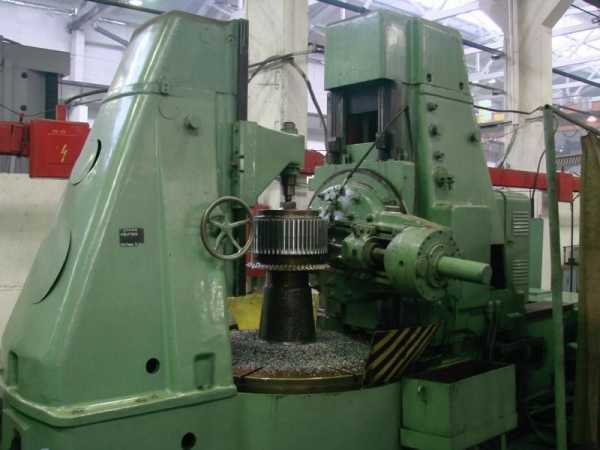

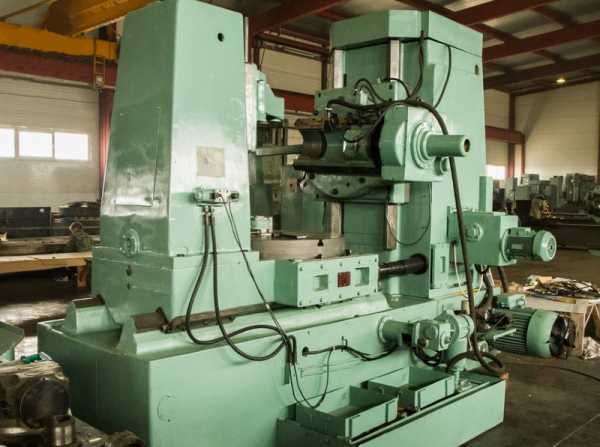

Вертикальный зубофрезерный станок Общий вид зубофрезерного станка

Основные технические параметры

Данный вид станков обладает достаточно большим количеством технических характеристик. При этом настройка зубофрезерного станка позволяет провести изменение некоторых параметров, что позволяет одну панель применять для получения зубчатых колес с различными параметрами.

Зубофрезерные станки имеют следующие основные технические характеристики:

  1. Настройка зубофрезерного станка с учетом диаметра венца и максимального размера модуля зуба
  2. Важным показателем можно назвать ширину зубчатого венца.
  3. Проводя расчет гитары дифференциала зубофрезерного станка можно задавать режим обработки при нарезании зубьев под углом. При этом угол может устанавливаться в определенном диапазоне.
  4. Рассматривая универсальный зубофрезерный станок отметим, что конструкция имеет суппорт, перемещающийся в вертикальном и поперечном направлении. Важным моментом является максимальный показатель перемещения.
  5. Классическое устройство зубофрезерного станка имеет узел, в котором проводится крепление режущего инструмента. Ручная установка или устанавливаемые системы ЧПУ для зубофрезерных станков могут устанавливать скорость вращения режущего инструмента в определенном диапазоне.
  6. Устанавливаемые зубофрезерные станки имеют технические характеристики, которые определяют диапазон подачи. Она может быть ручной или механической, быть вертикальной, тангенциальной и радиальной.
  7. Принцип работы основан на передаче вращения от основного электродвигателя через привод режущему инструменту и креплению заготовки. Именно поэтому одним из основных показателей является мощность основного электродвигателя. Кроме этого горизонтальный или вертикальный зубофрезерный станок может иметь несколько двигателей, каждый отвечает за выполнение определенных задач.
  8. Различные зубофрезерные станки имеют разные габаритные размеры. Стоит учитывать тот момент, что размеры оборудования определяют не только особенности его установки, но и некоторые эксплуатационные качества. Так с увеличением габаритных размеров зачастую увеличивается ход суппорта и режущего инструмента, а также увеличиваются размеры стола.
  9. Вес может варьироваться также в большом диапазоне.

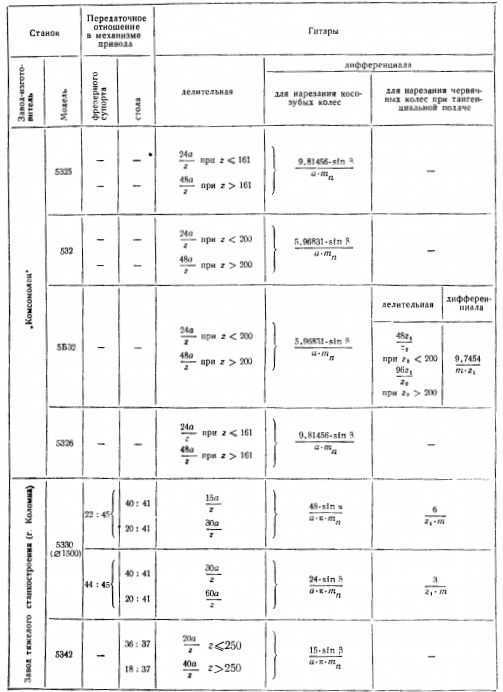

Формулы настройки гитар зубофрезерных станков

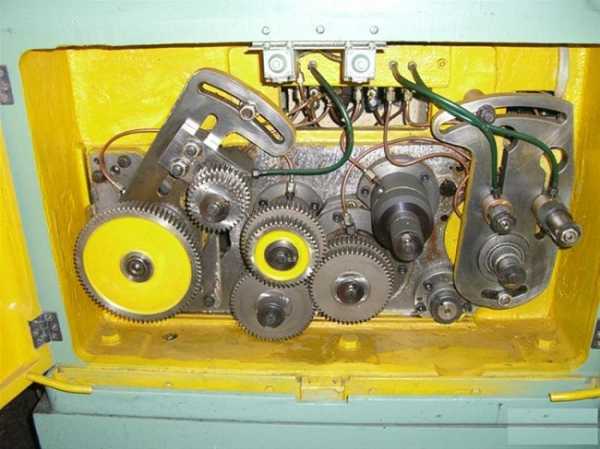

Гитара деления зубофрезерного станка может также существенно отличаться в зависимости от особенностей конкретной модели. Это должны учитывать проводя расчет гитары деления зубофрезерного станка.

Типовые конструктивные компоновки

Рассматривая зубофрезерный станок и принцип работы следует уделить внимание тому, какая у него компоновка. По данному показателю можно выделить следующие группы:

  1. Вертикальная ориентация оси заготовки. Компоновка зубофрезерных станков определяет особенности обработки, имеют подвижный стол. Компоновка применяется при производстве универсальных моделей, получивших наибольшее распространение.
  2. Вертикальная ориентация оси заготовки, инструмент подвижен по горизонтали. Устройство данного зубофрезерного станка имеет инструментальный суппорт, через который проводится передача осевой подачи. Данная компоновка наиболее подходит для моделей, оснащенных системой автоматизации погрузки/выгрузки заготовок. Именно подобные зубофрезерные станки с ЧПУ, принцип работы которых предусматривает автоматическую подачу заготовки, получили широкое распространение при выпуске больших партий продукции.
  3. Зубофрезерные станки при размещении заготовки в вертикальном направлении. Рассматривая основные узлы отметим стол, который зачастую подвижен в вертикальном направлении. Радиальная подача осуществляется инструментальной стойкой. Данные зубофрезерные станки, модели которых могут существенно отличаться в зависимости от предназначения, имеют конструкцию, которые позволяют легко их встраивать в различные автоматические линии обработки. Обработка на современных зубофрезерных станках сводится к уменьшению количеству операций, требующих вмешательства оператора.
  4. Горизонтальные с размещение оси заготовки в этой плоскости. Стол подвижный также в этом направлении, передает осевое вращение. Инструмент крепится на инструментальной стойке. Зубофрезерный станок данного вида получил широкое применение в сфере нарезания мелкомодульных зубчатых колес. Конструкция имеет горизонтальные направляющие для обеспечения перемещения инструментальной стойки.
  5. Горизонтальные станки имеют крепление для размещения заготовки в этой плоскости. Ключевая особенность заключается в неподвижности стола. Инструментальная стойка подвижная, предназначена для передачи осевой и радиальной подачи. Эти виды оборудования позволяют обрабатывать зубчатые колеса, которые выполнены в виде единой конструкции с валом.

Отметим, что расчет дифференциала зубофрезерного станка проводится в зависимости от особенностей схемы. Дифференциальный метод встречается крайне часто.

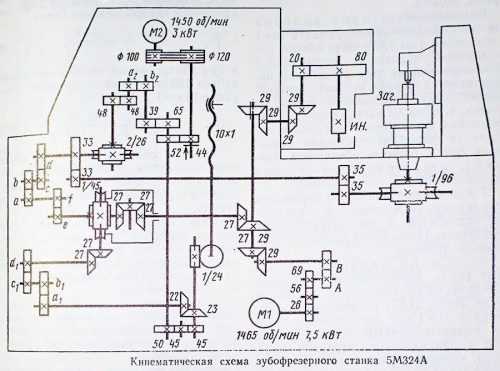

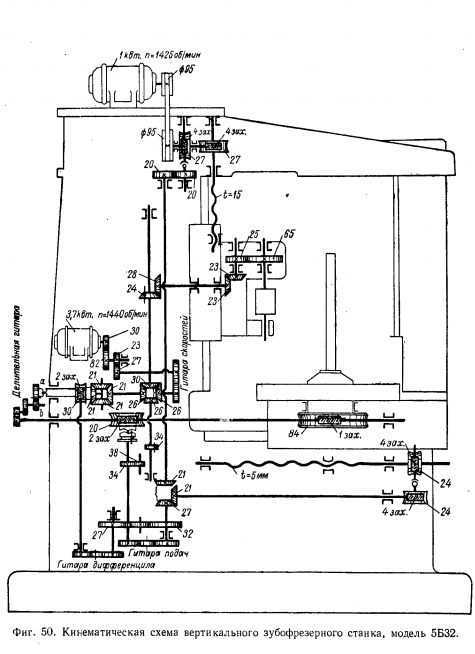

Пример кинематической схемы зубофрезерного станка

Числовое программное управление

Настройка гитары деления зубофрезерного станка проводится для изменения параметров нарезаемых зубьев. Зубофрезерные станки с ЧПУ имеет основные узлы, которые могут настраиваться под условия резания, они имеют высокую точность перемещения. Станки с ЧПУ можно охарактеризовать следующим образом:

  1. Могут применяться для нарезания конических шестерен, а также для конических колес. Числовое программное управление позволяет устанавливать основные режимы обработки.
  2. При составлении программы обработки проводится подсчет всех параметров. Однако деление венца проходит несколько иначе, настройка гитары

i-perf.ru

Машиностроение. Зубофрезерные станки
