Токарный станок 163: технические характеристики, паспорт, схемы

Токарно-винторезный станок 163 был разработан в 1956 году на Рязанском станкостроительном заводе и выпускался в различных модификациях на протяжении шестнадцати лет. В настоящее время на этом предприятии производится его модернизированная версия под индексом 1М63Н. С начала шестидесятых и до конца восьмидесятых годов токарный станок 163 под индексом 1Д63 также выпускал Тбилисский станкостроительный завод им. Кирова.

У рязанских и тбилисских токарных станков одинаковые технологические характеристики, но они отличаются некоторыми конструктивными особенностями, которые зависят, в том числе, и от года выпуска.

Технические характеристики

Как и большинство токарного оборудования, 160-е токарно-винторезные станки выпускались в двух модификациях, у которых максимальная длина продольной обработки отличалась в два раза. В стандартном варианте межцентровое расстояние составляет 2800 мм, а длина точения — 2520 мм. В укороченной версии — соответственно 1400 и 1260 мм.

Предельные диаметры обточки (по паспорту) у этого станка составляют:

  • над направляющими — 630 мм;
  • над кареткой — 350 мм.

Проходное отверстие в шпинделе у ранних моделей было Ø70 мм, позднее его увеличили до 80 и 90 мм. Диаметр трехкулачкового зажимного патрона – 320 мм Паспортная мощность двигателя привода шпинделя — 14 кВт.

Правила эксплуатации

При установке и эксплуатации токарно-винторезного станка 163 пользователь этого оборудования должен следовать указаниям, изложенным в главах 1 и 2 его «Руководства по эксплуатации». Они включают в себя следующие разделы:

  • техника безопасности;
  • порядок установки, монтажа и первого пуска;
  • наладка и режимы работы;
  • регулировка;
  • система смазки;
  • спецификация быстроизнашивающихся деталей.

Порядок ввода в действие и эксплуатации станка 163 не отличается от аналогичного токарного оборудования. Единственно, что обращает на себя внимание — это очень подробные указания по наладке и режимам работы.

Назначение и область применения

Токарно-винторезный станок мод. 163 — это крупногабаритное токарное оборудование, которое создавалось для обработки тел вращения весом до двух тонн. Он имеет виброустойчивую конструкцию и электродвигатель большой мощности, что позволяет вести точение с большими глубинами резания. Станок способен выполнять весь спектр технологических операций, характерных для универсального токарного оборудования, в том числе точение спиральных поверхностей и длинных конусов.

Модель 163 применялась в машиностроении (и до сих пор применяется) для единичного и мелкосерийного изготовления большеразмерных деталей. Кроме того, этими станками были оснащены многие ремонтными подразделения предприятий, эксплуатирующих крупногабаритное производственное оборудование. Одним из его самых важных достоинств является высокая скорость быстрых ходов режущего инструмента (для этого на нем установлен отдельный электродвигатель), что значительно сокращает время вспомогательных переходов и, соответственно, общее время обработки детали.

Габариты рабочего пространства

Геометрические ограничения по возможности обработки детали определяются техническими характеристиками токарного оборудования, главными из которых являются межцентровое расстояние, а также высота центральной оси над направляющими и кареткой суппорта. У токарного станка 163 эти значения составляют, соответственно 1400, 630 и 350 мм.

Кроме того зона точения заготовки над направляющими лимитируется габаритами и предельными ходами суппорта, а также возможностями обработки без заднего упора. Еще одним параметром, напрямую ограничивающим размеры обработки, является максимально допустимая масса заготовки (для этого станка она равняется двум тоннам).

Конструктивные особенности станка

Особенность токарно-винторезных станков 163-ей серии заключается в том, что они производились на разных станкостроительных предприятиях. По этой причине у них имеются некоторые несовпадения в конструкции отдельных узлов и агрегатов.

Из базовых отличий рязанских и тбилисских станков следует отметить то, что у первых обе направляющие были призматические, а у вторых — одна призматическая, а вторая плоская. Инструкции по эксплуатации и паспорта 163-х станков имеют множество вариаций, что иногда создает большие проблемы при ремонте этого оборудования.



Расположение основных узлов

Токарный станок 163 имеет стандартную для такого вида оборудования компоновку. Его конструктивная основа представляет собой чугунную литую станину, на верхней плоскости которой находятся две призматические направляющие (у тбилисских станков — одна призматическая, одна плоская). На ее левой стороне смонтирована передняя бабка со шпиндельным узлом, а на правой — задняя бабка с выдвижной пинолью.

Главный рабочий орган станка — это крестообразный суппорт с резцедержателем, который перемещается по направляющим с помощью нижних салазок. Главный двигатель рязанского станка расположен снаружи, а тбилисского — внутри корпуса передней бабки. Движение к суппорту передается с помощью ходового винта и ходового вала от коробка подач, которая установлена внутри передней бабки. Задняя бабка передвигается по направляющим вручную и фиксируется на них четырьмя болтами.

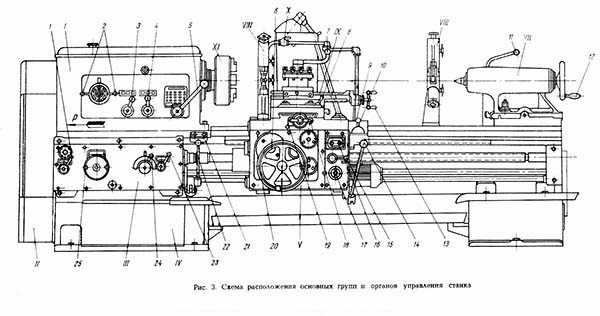

Расположение органов управления

Все основные органы управления токарным станком 163 расположены в его левой части. На верхней части корпуса передней бабки находятся рукоятки управления работой шпинделя, ниже них — ручки управления подачами и параметрами резьбы, а справа на валу — рычаг реверса шпинделя.

Органы управления на фартуке состоят их штурвала ручного хода, кнопки включения подачи салазок, кнопки включения быстрого хода, джойстика быстрых ходов и подач, кнопки пуска и останова главного двигателя. На суппорте находятся органы управления быстрыми ходами и подачами салазок, а на резцедержателе — рычаг поворота и крепления инструмента. Задняя бабка оснащена маховиком передвижения и рычагом фиксации пиноли.

Скачать схему в полном размере

Кинематическая схема

Кинематическая схема токарного станка 163 состоит из нескольких взаимосвязанных компонентов, главными среди которых являются следующие кинематические цепи:

  • управления режимами работы и скоростью вращения шпинделя;
  • резьбонарезания;
  • продольных и поперечных подач;
  • скоростных ходов суппорта.

Началом кинематической схемы является приводной шкив фрикционного вала коробки скоростей.

Скачать изображение в полном размере

Механизм переключения скоростей

На токарном станке 163 задание скорости вращения шпинделя производится двумя рукоятками: вращающейся и поворотной. С помощью первой происходит управление подвижными блоками шестерней, при этом задаваемая скорость вращения шпинделя указано на лимбе этой рукоятки. Поворотная рукоятка предназначена для фиксации выбранной шестеренчатой передачи.

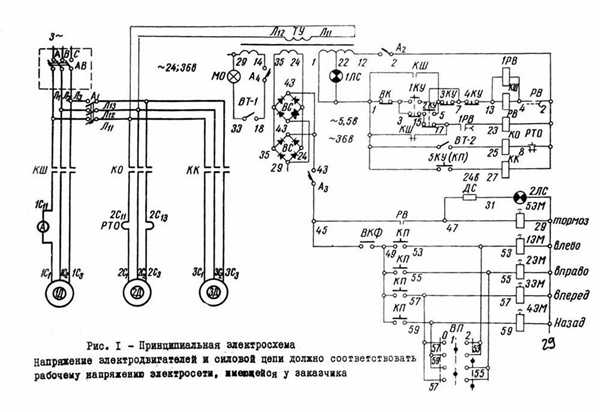

Электрическая схема

В электрической схеме токарного станка 163 производитель этого оборудования выделяет следующие отдельные цепи:

  • главного выключателя и блокировки дверей;
  • питания элементов управления;
  • главного шпинделя;
  • привода системы СОЖ;
  • подач и перемещений каретки и суппорта.

Цепи управления переменного тока питаются от напряжения 110 В, постоянного тока — от напряжения 24 В. Асинхронные двигатели запитаны от переменного трехфазного напряжения 380 В, а электромагнитные муфты – от постоянного 24 В.

Скачать изображение в полном размере

vseochpu.ru

Токарно-винторезный станок 163: технические характеристики

В Советском Союзе наибольшее практическое применение заслужил станок 1М63. А токарно-винторезный станок 163 является предшествующей ему версией. Это оборудование предназначено для токарной обработки крупных и средних заготовок. Данная модель также пользовалась огромной популярностью, как в самом СССР, так и за его пределами. Ведь это неприхотливая машина, нуждающаяся в минимальном внимании со стороны человека.

Предназначение оборудования

Основное предназначение такого оборудования состоит в обработке заготовок, внутренняя и наружная поверхности которых имеют коническую или иную сложную форму. Помимо этого, использование станка 163 актуально при нарезании резьбы. Он работает с различными приспособлениями, в том числе плашками и сверлами.

Универсальный токарно-винторезный станок подойдет для таких манипуляций, как:

  • торцевание;
  • точение цилиндрических поверхностей;
  • осуществление обработки дисков и валов;
  • накатывание рифленой поверхности;
  • нарезание резьбы.

Особенность токарно-винторезного оборудования состоит в возможности обработки заготовок, выполненных из самых разных материалов, а также разных размеров, в том числе и достаточно крупных. Агрегат актуален как в мелкосерийном, так и в индивидуальном производстве.

Машина может работать даже в скоростном режиме, когда вращение шпинделя достигает своего верхнего предела. Для таких случаев берутся специальные твердосплавные резцы либо те, которые изготовлены из быстрорежущей стали.

Конструкционные особенности

Станки 163 с самого начала готовились для выполнения множества токарных действий. Именно этой универсальностью во многом объясняется его компоновка и выбор основных элементов.

Конструкция агрегата классическая – органы управления и сам внешний вид его полностью соответствуют времени производства.

Пара опорных тумб вместе с объемной станиной представляют собой единый элемент. В расположенной слева тумбе находится электродвигатель. Со шкивами коробки передач и приводных валов его соединяет стандартная ременная передача.

Помимо основного, в токарно-винторезном агрегате предусмотрено несколько дополнительных двигателей. Несколько из них необходимы для обеспечения работы систем охлаждения и смазки, другие ускоряют движение суппорта.

По верхним направляющим движется задняя бабка, а по боковым скользит суппорт. Вращение передается от двигателя на шпиндель посредством коробки передач, а потом к ходовому валу уже посредством коробки подач.

Станок токарно-винторезный имеет следующие эксплуатационные характеристики

  • Для точения изделий конусной формы суппорт его снабжен механизмом, обеспечивающим механическое смещение.
  • Выбор допустимых к выполнению операций на нем очень широк. У станка предусмотрен основной и дополнительный функционал.
  • При необходимости агрегат переводится в режим работы при вращении шпинделя на высокой скорости.
  • Работа может осуществляться как со специальными, так и стандартными резцами.

Для выбора нужного шага при нанесении резьбы корректируются пары шестеренчатых колес в гитаре и коробке передач токарно-винторезного станка.

Технические характеристики

По своей сути, это надежное и простое в использовании оборудование. Но для полноценного использования его возможностей и обеспечения наилучших результатов обработки необходимо проработать его технические характеристики и особенности эксплуатации.

Сам станок 163, как и любое подобное оборудование, разработанное в XX веке, отличается крупными габаритами и внушительной массой (в паспорте указаны значения 353-152-129 см и 4050 кг, соответственно). Из-за этого на указанном оборудовании может выполняться широкий перечень манипуляций.

Токарновинторезный агрегат имеет следующие характеристики:

  • ограничение по длине детали до 140 см;
  • частота вращения для шпинделя составляет 10–1250 оборотов ежеминутно;
  • численность подач для резцовых салазок составляет 32;
  • в зависимости от способа размещения заготовки при работе ее размер может составлять до 35 и до 63 см;
  • диаметр отверстия в головке шпинделя – 0,7 см;
  • в прямом и обратном вращении шпиндельная головка может вращаться с 22-мя и 11-ю скоростями, соответственно;
  • скорость поперечного смещения 1,3 м/мин, для продольного она составляет 3,6 м/мин.

Шпиндель

При установке в коробке передач токарно-винторезного станка, оборудование будет готово для нарезания резьбы дюймовой, метрической либо питчевой.

Виды движений

В ходе работы станка 163 могут выполняться такие движения:

  • Подача.
  • Резание осуществляется, когда шпиндель вращается совместно с обрабатываемой заготовкой.
  • Создание винтовой поверхности имеет место при продольном прямолинейном смещении суппорта.
  • Вспомогательные – ручные перемещения различных элементов оборудования.

Подача – поступательное смещение суппорта прямолинейно в поперечном либо продольном направлении, под углом относительно оси шпинделя в верхней области. Аналогичным образом смещается и задняя бабка и суппорт относительно оси шпинделя.

Основным в ходе работы остается вращение шпинделя. Ременная передача обеспечивает передачу вращения от двигателя к коробке скоростей. Для передачи крутящего момента между основными рабочими валами применяются отдельные шестерни и созданные из них блоки.

Фрикционная электромагнитная муфта необходима для включения и отключения реверсирования для продольной подачи.

При нарезании резьбы той или иной разновидности имеет место движение для нанесения винтовых поверхностей. Это перемещение суппорта возвратно-поступательного типа, имеющее кинематическую связь с вращением шпинделя. Для нанесения на заготовку резьбы дюймового или метрического типа необходима установка по соответствующей схеме зубчатых колес агрегата (Сп). Чтобы нарезать питчевую или модульную резьбу выбирается схема Ср.

Как правильно эксплуатировать

Чтобы работа с токарно-винторезным станком была безопасной и высокоэффективной, требуется неукоснительное соблюдение основных правил его эксплуатации.

Непосредственно перед включением оценивается состояние основных узлов машины – суппорта, коробки передач, бабки, электродвигателей основных и дополнительных, коробки передач. Некоторые агрегаты периодически смазываются.

Суппорт токарного станка

Требования безопасности для станка 163:

  • проведение инструктажа рабочих;
  • использование защитных очков и рабочей формы в качестве средств защиты;
  • обеспечение достаточного уровня освещенности;
  • верная установка оборудования.

При соблюдении всех требований допустим запуск оборудования и выполнение необходимых манипуляций. При использовании различных режимов и приспособлений рабочие должны ознакомиться с правилами подобных операций.

Видео по теме: Токарный станок 1М63 (Дип-300)

promzn.ru

Токарно-винторезный станок 163: технические характеристики

Содержание статьи:

Токарный станок серии 163 был спроектирован Рязанским станкостроительным заводом еще в 1953 г. Выпуск этой модели продолжался длительное время, так как она обладает уникальными техническими и эксплуатационными качествами. И до сих пор станок используется для выполнения работ в специализированных мастерских.

Конструктивные особенности станка

Внешний вид

Изначально станок серии 163 был разработан для выполнения широкого спектра токарных операций и поэтому он считается универсальным. Это отобразилось в его компоновке и конструктивных элементах.

Расположение компонентов в оборудовании классическое. На поверхности станины находятся шлифованные направляющие. На них установлена каретка с резцедержателем, которая имеет механизм подачи режущего инструмента. Главный привод осуществляется за счет работы электродвигателя, который соединен с коробкой передач с помощью ременного привода. Для регулирования скоростей вращения шпинделя в коробке передач можно изменять сцепление передающих шестерен.

Станок 163 имеет следующие конструктивные особенности и эксплуатационные качества:

  • разнообразие выполняемых операций. С помощью этого оборудования можно делать точение, расточку, формировать метрическую резьбу на поверхности цилиндрических заготовок. В качестве дополнительной функции производитель предусмотрел возможность выполнять сверление;
  • возможность активации режима обработки на высоких скоростях вращения шпинделя. При этом устанавливаются не только резцы со стандартными характеристиками, но и специальные модели;
  • суппорт имеет устройство для механического смещения. Благодаря этому на станке можно выполнять точение конусных деталей.

Для реализации быстрых смещений суппорта в продольном и поперечном направлении в конструкции есть два электродвигателя. Это уменьшает инертность обработки, способствует повышению качества токарных работ. Однако перед активацией этих режимов необходима предварительная настройка.

Настройка шага при формировании резьбы осуществляется за счет изменения пар шестеренчатых колес в коробке передач. Дополнительно необходимо откорректировать аналогичный параметр для гитары станка.

Описание технических характеристик

Устройство станка

Для токарного станка модели 163 характерна простота эксплуатации. Достижение оптимального результата обработки заготовок возможно только после изучения его технических характеристик и правил работы на этом оборудовании.

Как и все оборудование этого класса, выпускаемое в середине 20-го века, токарный станок имеет достаточно большие размеры, которые составляют 353*152*129 см. Это объясняется его универсальностью и возможностью выполнения широкого спектра операций. При этом масса установки составляет 4050 кг.

Для точного анализа возможностей, которыми обладает токарно-винторезный станок 163, следует изучить его основные технические характеристики. Они заключаются в следующем:

  • максимально допустимые размеры обрабатываемых деталей зависят от способа их установки. Над станиной этот параметр не может превышать 63 см, над суппортом – 35 см;
  • длина заготовки не может быть больше значения 140 см;
  • шпиндельная головка имеет отверстие диаметром 70 мм;
  • шпиндель может вращаться с частотой от 10 до 1250 об/мин;
  • число скоростей шпиндельной головки зависит от направления вращения. При прямом движении этот параметр равен 22, при обратном – 11;
  • количество подач резцовых салазок, продольных и поперечных каретки равно 32;
  • быстрые смещения осуществляются со скоростью 3,6 м/мин (продольные) и 1,3 м/мин (поперечные).

Мощность электродвигателя для главного привода составляет 13 кВт. Но кроме этого при расчете максимальной нагрузки на электросеть следует учитывать характеристики вспомогательных силовых установок. Их суммарная мощность равна 2,2 кВт. В их число также входят электронасосы, обеспечивающие функционирование системы смазки и подачи охлаждающей жидкости.

Функциональные возможности станка 163 включают в себя операции по формированию резьбы различного типа: метрической, питчевой и дюймовой. Перед выполнением этих работ следует установить соответствующую пару шестерен в коробку передач.

Правила эксплуатации оборудования

Электрическая схема

Ознакомление с инструкцией является обязательным условием для эффективной и безопасной работы на станке 163. Однако следует учитывать, что модель не выпускается длительное время и поэтому фактические характеристики могут отличаться от паспортных.

На первом этапе работы необходимо проверить узлы и агрегаты оборудования. Сюда входит анализ состояния коробки передач, электродвигателей и проверка линейных размеров передней и задней бабки, резцовых салазок и суппорта. Затем выполняется смазка узлов, согласно прилагаемой инструкции.

Для обеспечения безопасности работы на станке соблюдаются такие условия:

  • наличие хорошего освещения;
  • инструктаж работников перед работой;
  • корректная установка станка на специальные опоры или подготовленную платформу;
  • применение средств индивидуальной защиты: рабочая одежда, защитные очки.

Только после этого можно приступать к выполнению токарных операций.

В видеоматериале показан пример того, как токарно-винторезный станок 163 делает обработку стальной заготовки:

stanokgid.ru

Токарно-винторезный станок 163:устройство,характеристики,фото,схемы

Органы управления токарно-винторезного станка 163

  1. Рукоятка управления коробкой скоростей;
  2. Ручка настройки нормального или увеличенного шага резьбы;
  3. Рукоятка реверса при нарезании левой или правой резьбы;
  4. Рукоятка перебора;
  5. Включение реечной шестерни;
  6. Ручка поворота и фиксации резцедержателя;
  7. Рукоятка  механического перемещения каретки;
  8. Кнопка включения ускоренного перемещения суппорта;
  9. Рукоятка реверса продольных и поперечных перемещений суппорта;
  10. Фиксация пиноли задней бабки;
  11. Маховик ручного перемещения пиноли;
  12. Включатель напряжения;
  13. Точения конусов или цилиндров;
  14. Ручное перемещение каретки;
  15. Включение и реверс шпинделя;
  16. Включение маточной гайки;
  17. Пуск главного электродвигателя;
  18. Ручное перемещение суппорта;
  19. Включение механического перемещения суппорта;
  20. Ручное продольное перемещения суппорта;
  21. Включение и реверс шпинделя;
  22. Пуск главного электродвигателя;
  23. Включение ходового винта или валика;
  24. Рукоятка настройки необходимого шага и подачи для нарезания резьбы;
  25. Рукоятка настройки необходимого шага и подачи для нарезания резьбы;
  26. Выбор типа нарезаемой резьбы

Кинематическая схема токарно-винторезного станка 163

фото:кинематическая схема токарно-винторезного станка 163

Основные движения в станке

В работе станка можно выделить следующие основные движения:

  • Главное движение или движение резания;
  • Вспомогательное движение или движение подач;
  • Движения образования винтовой поверхности

Главное движение - это вращение шпинделя с обрабатываемой заготовкой. Ведущий вал коробки скоростей получает вращательное движение от главного электродвигателя через клиноременную передачу. При помощи дисковой фрикционной муфты шестерни 40 и 45 соединяются с валом 1.Крутящий момент вал 2 получает через подвижный блок шестерен Б с двумя различными передачами. От вала 2 вращательное движение передается на вал 3 через тройной подвижный блок шестерен. В среднем зацепления блока шестерен, вращение передается непосредственно на шпиндель станка 6.

Вспомогательное движение – прямолинейное возвратно-поступательное движение суппорта в продольном и поперечном направлениях.

Движение подач осуществляется непосредственно от шпинделя через шестерни 60-60, когда подвижный блок сдвинут в правое положение.

Центральный вал 19 фартука получает вращательное движение от ходового валика через зубчатые колеса 24-44, обгонную муфту, вал 18 и червячную передачу 3-36.

Включение, выключение и реверсирование продольной подачи осуществляется при помощи электромагнитной фрикционной муфты.

Движение образования винтовой поверхности - кинематически связанное с вращением шпинделя прямолинейное возвратно-поступательное движение суппорта для нарезание различных резьб.

Движение заимствуется от шпиндельной бабки через зубчатые колеса 60-60 или от вала 4 через звеноу величенного шага с шестернями 60-24-48-60.

При нарезании метрических и дюймовых резьб, сменные зубчатые колеса (гитара) устанавливаются по схеме Сп, а для модульных и питчевых резьб – Ср

Механизм переключения скоростей

При помощи двух рукояток производиться переключение всех скоростей на станке.

Рукоятка 1 управляет подвижными блоками зубчатых колес Б1 и Б2,а рукоятка 27 – тройным блоком Б3 и двойным блоком Б4

Перемещением рукоятки 1 через вал 26 и шестерни 25-8 приводится  во вращательное движение кривошипный палец 9 с диском 7, на котором расположен торцевой кривошипный паз. В него входит ролик 6 двухплечевого рычага 5. Второй конец рычага 5 при помощи ползунка 32 связан с вилкой 31, которая, в свою очередь, перемещается по круглой направляющей 30.Валка 31 перемещает тройной подвижный блок Б2

Двойной подвижный блок Б1 перемещается вилкой 11, которая, в свою очередь, перемещается по круглым направляющим при помощи кривошипного пальца 9 и ползушки 10.

фото:механизм переключения скоростей

Технические характеристики токарно-винторезного станка 163

Основные параметры 163
Высота центров,мм 315
Наибольший диаметр обрабатываемой детали,мм:
над станиной 630
над нижней частью суппорта 340
Диаметр отверстия в шпинделе,мм 70
Расстояние между центрами,мм 1400,2800
Число скоростей вращения шпинделя 24
Пределы чисел оборотов шпинделя, об/мин 10-1250
Количество величин подач суппорта,мм/об 40
Пределы величин подач суппорта,мм/об:
продольных 0,1-3,2
поперечных 0,04-1,18
Скорость быстрых подач верхней части суппорта,м/мин 3,6
Мощность главного электродвигателя,кВт 14

Видео:токарно-винторезный станок 163

www.metalstanki.com.ua

Токарный станок 163: технические характеристики

Универсальные токарно-винторезные станки выполняют значительную часть механической обработки, востребованной современной промышленностью. Речь, прежде всего, идет о точении, нарезании резьбы, сверлении. На них изготавливается большая часть деталей, представляющих собой тела вращения.

Несмотря на появление более сложных обрабатывающих центров, токарные станки не теряют своей актуальности по причине:

  1. Небольшая стоимость.
  2. Универсальность использования.
  3. Скорость переналадки. Для них не требуется написание программы и сложное переоборудование. В абсолютном большинстве случаев нужно лишь ознакомить рабочего с чертежом, правильно подобрать инструмент и установить съемные приспособления по необходимости, такие, как люнет или другой патрон.
  4. Простота обслуживания и ремонта. Современный станок токарный с ЧПУ зачастую требует сервисного обслуживания, в то время, как универсальный аналог можно восстановить усилиями собственных ремонтных бригад.
  5. Возможность использование широкого ассортимента инструмента, как ГОСТовского, там и импортного и даже самостоятельно изготовленного.
  6. Отличная надежность и срок службы. Даже после многих десятилетий бережного отношения станок может сохранять свои технологические свойства.

Универсальное токарное оборудование ещё долго будет неотъемлемой составляющей промышленности, а при выборе стоит ориентироваться на наиболее известные и удачные модели, которые хорошо зарекомендовали себя.

Описание и назначение

Токарно-винторезный станок 163 был разработан более пятидесяти лет назад, и оказался в составе одного из наиболее удачных модельных рядов Рязанского станкостроительного завода. Показательным является тот факт, что на протяжении очень долгого времени он был в числе наиболее распространенных в своем классе.

На основании его конструкции было спроектировано немало новых моделей и сформировано новое поколение станков. По своим показателям данная техника актуальна и сейчас, и её можно встретить на различных предприятиях. Немаловажным является соответствие не каким-то локальным требованиям, а целому ГОСТ 18097-93 «Станки токарно-винторезные и токарные. Основные размеры. Нормы точности».

Реализована типовая компоновка и принцип действия, но это сделано на высоком уровне, начиная от проектирования и заканчивая сборкой.

Назначение модели 163 – изготовление габаритных деталей в условиях, как единичного, так и мелкосерийного производства. Причем обработка заготовок производится с высокой точностью и допустимой сложностью, что позволяет браться за особо ответственные изделия.

На станке можно выполнять:

  1. Наружное и внутренне точение цилиндрических и конических поверхностей, сложных фасонных форм.
  2. Сверление. Диаметр отверстий невелик, но в определенной степени сверлильное оборудование получается заместить.
  3. Нарезание метрической модульной дюймовой резьбы.
  4. Обработка торцев и кромок.

СЛЕДУЕТ ЗНАТЬ: Предел возможностей велик и в определенной степени зависит от мастерства станочника.

Технические характеристики

Перед тем, как остановить свой выбор на токарно-винторезном станке 163 по металлу, стоит разобраться с его основными параметрами.

Во-первых, это допустимые размеры заготовки:

  1. Диаметр: 630 мм (для формы «диск» расположенной над станиной) или 350 мм (для формы «вал» расположенной над суппортом).
  2. Длина: 1400 мм (по расстоянию между центрами), при этом обтачивание технически может производиться в пределах 1260 мм.

Во-вторых, это параметры шпинделя:

  1. Количество ступеней регулирования: 24 (от 10 до 1250 об/мин). Такой интервал позволяет работать с различными видами заготовок.
  2. Внутреннее отверстие для подачи пруткового материала: 70 мм. Это позволяет работать с прутками диаметром 65 мм.
  3. Штатный патрон: 320 мм.

В-третьих, это показатели подач:

  1. Продольные: от 0,1 до 3,2 мм/об.
  2. Поперченные: от 0,04 до 1,18 мм/об.
  3. Для резцовых салазок: от 0,033 до1 мм/об. Для всех указаны значения для сорока шагов.
  4. Шаги резьбы: метрической от 1 до 192 мм, дюймовой от 24 до ? ниток на дюйм, модульной от 0,5 до 48 мм, питчевой от 96 до 7/8 мм.

В-четвертых, параметры установки и подключения:

  1. Масса станка в полной комплектации: 3800 кг.
  2. Мощность главного привода: 13 кВт.
  3. Тип электросети: промышленная, 380 В.

Более подробное описание параметров оборудования и технические характеристики можно найти в паспорте на изделие. Документация винторезного станка 163 так же содержит схемы кинематическую, электрическую, управления, смазки. Их необходимо знать для эксплуатации, настойки и ремонта техники.

Устройство

Спецификация основных узлов токарного станка 163 определяет следующие позиции:

  1. Литая станина (16301Б001) на двух тумбах. Служит для создания основы, восприятия всех нагрузок и определение компоновки. На ней установлены направляющие, служащие для перемещения подвижных узлов и их надежного позиционирования. Дефекты «рельсов» быстро сказываются на качестве, и их приходится восстанавливать или менять.
  2. Коробка скоростей (передняя бабка) (16302001Г) токарного 163. Основной элемент, расположенный в корпусе коробки – это шпиндель, установленный на двух сложных подшипниках. Они не только обеспечивают ровное вращение без люфтов, но и восприятие нагрузок от подач. Режимы меняются с помощью блока шестерен и рукояток управлениями ими, выведенными на переднюю панель бабки.
  3. Задняя бабка (16303001А). Её можно смещать на требуемое расстояние и надежно фиксировать. Непосредственно зажатие и центрирование детали осуществляется пинолью, выдвигаемой за счет вращения маховичка.
  4. Суппорт (16304001А) крестового типа характеризуется возможностью регулируемого перемещения верхней части. Благодаря этому реализована возможность производить обточку конических поверхностей. Для длинных и коротких конусов применяется своя техника, дающая превосходный результат. Каретка суппорта обеспечивает продольное перемещение, а за поперечное – отвечают салазки резцовые. Предусмотрено автоматическая продольная подача под воздействие винта, проходящего сквозь гайку. Данное соединение требует периодического контроля и регулировки. В отличие от большинства других моделей, в 163 автоматизировано смещение резца сразу в двух направлениях.
  5. Фартук (16306001Г) закрытого типа. Он необходим для преобразования вращения зубчатых колес и винта в линейное, необходимое для подачи. Оригинальная конструкция позволяет управлять всем устройством с помощью единственной рукоятки. Встроенная кнопка дает возможность работать с ускоренными перемещениями суппорта.
  6. Коробка подач (16307001А) закрытого типа. Вращающий момент шпинделя так же используется для механизации перемещения суппорта. Через гитару (16308001А) со сменяемыми шестернями (16308001А) зубчатой передачи вращение передается в коробку подач, там преобразуется и задает равномерное поворачивание винта продольного с нужной скоростью.
  7. Охлаждение (16334001А). Принудительная подача СОЖ (смазывающе-охлаждающей жидкости) непосредственно в зону резания позволяет качественно увеличить режимы резания и повысить стойкость инструмента. От этого зависят, как производительность, так и технологические возможности.
  8. Электрооборудование (16380001). Прежде всего, это электродвигатели, ходящие в комплект, а так же кнопки включения, электроприборы управления и контроля. Их объем по сравнению с современными моделями совсем невелик, но они требуют внимания и поддержания в исправном состоянии.

В типовой набор токарно-винторезного станка 163 так же входят люнеты неподвижный (16310001) и подвижный (16311002А), которые для данного оборудования просто необходимы, принимая во внимание предельное межцентровое расстояние и соответствующие габариты продукции.

Особенности ремонта

Справедливо правило, что восстановление станочного оборудования можно значительно проредить, если уделять должное внимание профилактике и обслуживанию.

Для токарно-винторезного станка 163 определяются средние и капитальные ремонты, а так же проводятся средние по необходимости. Наиболее частые задачи:

  1. Восстановление базисной геометрии станины и её направляющих.
  2. Ремонт передней бабки, связанный с заменой подшипников или зубчатых колес.
  3. Восстановление задней бабки, которая не фиксируется надежно в заданном положении и не дает правильно поджимать заготовку.
  4. Износ системы винт-гайка.
  5. Отладка передач.
  6. Устранение отказов электрики.

Ремонт фартука

Сигналом к тому, что пора отремонтировать фартук токарного станка являются некорректная его работа. В процессе работы механизм начинает заклинивать, смещаться, появляются отклонения в движениях.

Особенности ремонтных работ заключаются в сложности сочетании различных элементов механизма. Здесь присутствуют гайка, находящаяся с зацеплении с валом перемещения, электромагнитные муфты фартука, органы управления. Разнотипность частей подкреплена сложностью их монтажа. У каждой детали есть свое место, характеризующееся целым рядом параметров.

Ремонт осуществляется через переднюю панели, которая при необходимости снимается.

ВАЖНО: В каждом случае необходимо оценить степень износа.

moistanki.ru

Токарный станок 163 технические характеристики


Обзор токарного станка 163: конструкция, характеристики, правила эксплуатации

Токарный станок серии 163 был спроектирован Рязанским станкостроительным заводом еще в 1953 г. Выпуск этой модели продолжался длительное время, так как она обладает уникальными техническими и эксплуатационными качествами. И до сих пор станок используется для выполнения работ в специализированных мастерских.

Конструктивные особенности станка

Изначально станок серии 163 был разработан для выполнения широкого спектра токарных операций и поэтому он считается универсальным. Это отобразилось в его компоновке и конструктивных элементах.

Расположение компонентов в оборудовании классическое. На поверхности станины находятся шлифованные направляющие. На них установлена каретка с резцедержателем, которая имеет механизм подачи режущего инструмента. Главный привод осуществляется за счет работы электродвигателя, который соединен с коробкой передач с помощью ременного привода. Для регулирования скоростей вращения шпинделя в коробке передач можно изменять сцепление передающих шестерен.

Станок 163 имеет следующие конструктивные особенности и эксплуатационные качества:

  • разнообразие выполняемых операций. С помощью этого оборудования можно делать точение, расточку, формировать метрическую резьбу на поверхности цилиндрических заготовок. В качестве дополнительной функции производитель предусмотрел возможность выполнять сверление;
  • возможность активации режима обработки на высоких скоростях вращения шпинделя. При этом устанавливаются не только резцы со стандартными характеристиками, но и специальные модели;
  • суппорт имеет устройство для механического смещения. Благодаря этому на станке можно выполнять точение конусных деталей.

Для реализации быстрых смещений суппорта в продольном и поперечном направлении в конструкции есть два электродвигателя. Это уменьшает инертность обработки, способствует повышению качества токарных работ. Однако перед активацией этих режимов необходима предварительная настройка.

Настройка шага при формировании резьбы осуществляется за счет изменения пар шестеренчатых колес в коробке передач. Дополнительно необходимо откорректировать аналогичный параметр для гитары станка.

Описание технических характеристик

Для токарного станка модели 163 характерна простота эксплуатации. Достижение оптимального результата обработки заготовок возможно только после изучения его технических характеристик и правил работы на этом оборудовании.

Как и все оборудование этого класса, выпускаемое в середине 20-го века, токарный станок имеет достаточно большие размеры, которые составляют 353*152*129 см. Это объясняется его универсальностью и возможностью выполнения широкого спектра операций. При этом масса установки составляет 4050 кг.

Для точного анализа возможностей, которыми обладает токарно-винторезный станок 163, следует изучить его основные технические характеристики. Они заключаются в следующем:

  • максимально допустимые размеры обрабатываемых деталей зависят от способа их установки. Над станиной этот параметр не может превышать 63 см, над суппортом – 35 см;
  • длина заготовки не может быть больше значения 140 см;
  • шпиндельная головка имеет отверстие диаметром 70 мм;
  • шпиндель может вращаться с частотой от 10 до 1250 об/мин;
  • число скоростей шпиндельной головки зависит от направления вращения. При прямом движении этот параметр равен 22, при обратном – 11;
  • количество подач резцовых салазок, продольных и поперечных каретки равно 32;
  • быстрые смещения осуществляются со скоростью 3,6 м/мин (продольные) и 1,3 м/мин (поперечные).

Мощность электродвигателя для главного привода составляет 13 кВт. Но кроме этого при расчете максимальной нагрузки на электросеть следует учитывать характеристики вспомогательных силовых установок. Их суммарная мощность равна 2,2 кВт. В их число также входят электронасосы, обеспечивающие функционирование системы смазки и подачи охлаждающей жидкости.

Функциональные возможности станка 163 включают в себя операции по формированию резьбы различного типа: метрической, питчевой и дюймовой. Перед выполнением этих работ следует установить соответствующую пару шестерен в коробку передач.

Правила эксплуатации оборудования

Ознакомление с инструкцией является обязательным условием для эффективной и безопасной работы на станке 163. Однако следует учитывать, что модель не выпускается длительное время и поэтому фактические характеристики могут отличаться от паспортных.

На первом этапе работы необходимо проверить узлы и агрегаты оборудования. Сюда входит анализ состояния коробки передач, электродвигателей и проверка линейных размеров передней и задней бабки, резцовых салазок и суппорта. Затем выполняется смазка узлов, согласно прилагаемой инструкции.

Для обеспечения безопасности работы на станке соблюдаются такие условия:

  • наличие хорошего освещения;
  • инструктаж работников перед работой;
  • корректная установка станка на специальные опоры или подготовленную платформу;
  • применение средств индивидуальной защиты: рабочая одежда, защитные очки.

Только после этого можно приступать к выполнению токарных операций.

В видеоматериале показан пример того, как токарно-винторезный станок 163 делает обработку стальной заготовки:

stanokgid.ru

163 характеристики станка

Купить этот станок без посредников:

Технические характеристики:

Станки модели 163 предназначены для выполнения разнообразных токарных и винторезных работ по черным и цветным металлам, включая точение конусов, нарезание метрической, модульной, дюймовой и питчевых резьб. Жесткая конструкция станка, высокий предел чисел оборотов шпинделя (1250 об/мин) и сравнительно большая мощность привода (13 квт) дают возможность использовать его как скоростной с применением резцов из быстрорежущей стали и твердых сплавов. Использование механизма увеличения шага дает возможность увеличения подач: при оборотах шпинделя до 80 об/мин - в 16 раз, при оборотах

Наибольший диаметр обрабатываемого изделия над станиной, мм 630 Наибольший диаметр обрабатываемого изделия над суппортом, мм 340 Диаметр прутка, проходящего через отверстие в шпинделе, мм 65 Расстояние между центрами, мм 1400 Высота центров, мм 315 Наибольшая длина обтачивания, мм 2520; 4500 Пределы чисел оборотов шпинделя в минуту 5 :-: 500 Пределы продольных подач, мм/об 0,20 :-: 3,05 Пределы поперечных подач мм/об 0,07 :-: 1,04 Нарезаемые резьбы: метрическая, шаг в мм 1 :-: 192 дюймовая, число ниток на 1” 24 – ? модульная, шаг в модулях 0,5п – 48п питчевой, в диаметральных питчах 96 – 7/8 Мощность главного электродвигателя, квт 14 Габариты станка, мм (длина, ширина и высота) 3530 Х 1520 Х 1290 Вес станка 4050

Купить этот станок без посредников:

mashinform.ru

Токарно-винторезный станок 163

Токарно-винторезный станок 163 предназначен для обработки деталей типа вал, диск, протачивания наружных цилиндрических поверхностей, торцевания, растачивания различных отверстий, нарезания резьб как резцом, так и метчиком и плашкой, накатывания рифленых поверхностей.

На станке можно обрабатывать детали сравнительно больших размеров из различных материалов (черные и цветные металлы).

Токарно-винторезный станок 163 является скоростным универсальным станков позволяющий на верхний пределах частоты вращения шпинделя использовать скоростные режимы с применением резцов из быстрорежущей стали и твердосплавных (ВК, ТК).

Применяется в условиях индивидуального и мелкосерийного производства.

  • 1М63;
  • 1М63Ф306;
  • 1М63М;
  • 1М63НГ;
  • 1М63НП;

А.Гитара сменных зубчатых колес;

Б.Передняя бабка;

В.Четырехкулачковый патрон;

Г.Подвижный люнет;

Д.Резцовая головка;

Е.Суппорт;

Ж.Неподвижный люнет;

З.Задняя бабка;

И.Шкаф для электрооборудования;

К.Станина;

Л.Привод ускоренного перемещения суппорта;

М.Фартук станка;

Н.Поддон для сбора СОЖ и стружки;

О.Коробка подач станка

фото:токарный станок 163

  1. Рукоятка управления коробкой скоростей;
  2. Ручка настройки нормального или увеличенного шага резьбы;
  3. Рукоятка реверса при нарезании левой или правой резьбы;
  4. Рукоятка перебора;
  5. Включение реечной шестерни;
  6. Ручка поворота и фиксации резцедержателя;
  7. Рукоятка  механического перемещения каретки;
  8. Кнопка включения ускоренного перемещения суппорта;
  9. Рукоятка реверса продольных и поперечных перемещений суппорта;
  10. Фиксация пиноли задней бабки;
  11. Маховик ручного перемещения пиноли;
  12. Включатель напряжения;
  13. Точения конусов или цилиндров;
  14. Ручное перемещение каретки;
  15. Включение и реверс шпинделя;
  16. Включение маточной гайки;
  17. Пуск главного электродвигателя;
  18. Ручное перемещение суппорта;
  19. Включение механического перемещения суппорта;
  20. Ручное продольное перемещения суппорта;
  21. Включение и реверс шпинделя;
  22. Пуск главного электродвигателя;
  23. Включение ходового винта или валика;
  24. Рукоятка настройки необходимого шага и подачи для нарезания резьбы;
  25. Рукоятка настройки необходимого шага и подачи для нарезания резьбы;
  26. Выбор типа нарезаемой резьбы

фото:кинематическая схема токарно-винторезного станка 163

В работе станка можно выделить следующие основные движения:

  • Главное движение или движение резания;
  • Вспомогательное движение или движение подач;
  • Движения образования винтовой поверхности

Главное движение - это вращение шпинделя с обрабатываемой заготовкой. Ведущий вал коробки скоростей получает вращательное движение от главного электродвигателя через клиноременную передачу. При помощи дисковой фрикционной муфты шестерни 40 и 45 соединяются с валом 1.Крутящий момент вал 2 получает через подвижный блок шестерен Б с двумя различными передачами. От вала 2 вращательное движение передается на вал 3 через тройной подвижный блок шестерен. В среднем зацепления блока шестерен, вращение передается непосредственно на шпиндель станка 6.

Вспомогательное движение – прямолинейное возвратно-поступательное движение суппорта в продольном и поперечном направлениях.

Движение подач осуществляется непосредственно от шпинделя через шестерни 60-60, когда подвижный блок сдвинут в правое положение.

Центральный вал 19 фартука получает вращательное движение от ходового валика через зубчатые колеса 24-44, обгонную муфту, вал 18 и червячную передачу 3-36.

Включение, выключение и реверсирование продольной подачи осуществляется при помощи электромагнитной фрикционной муфты.

Движение образования винтовой поверхности - кинематически связанное с вращением шпинделя прямолинейное возвратно-поступательное движение суппорта для нарезание различных резьб.

Движение заимствуется от шпиндельной бабки через зубчатые колеса 60-60 или от вала 4 через звеноу величенного шага с шестернями 60-24-48-60.

При нарезании метрических и дюймовых резьб, сменные зубчатые колеса (гитара) устанавливаются по схеме Сп, а для модульных и питчевых резьб – Ср

При помощи двух рукояток производиться переключение всех скоростей на станке.

Рукоятка 1 управляет подвижными блоками зубчатых колес Б1 и Б2,а рукоятка 27 – тройным блоком Б3 и двойным блоком Б4

Перемещением рукоятки 1 через вал 26 и шестерни 25-8 приводится  во вращательное движение кривошипный палец 9 с диском 7, на котором расположен торцевой кривошипный паз. В него входит ролик 6 двухплечевого рычага 5. Второй конец рычага 5 при помощи ползунка 32 связан с вилкой 31, которая, в свою очередь, перемещается по круглой направляющей 30.Валка 31 перемещает тройной подвижный блок Б2

Двойной подвижный блок Б1 перемещается вилкой 11, которая, в свою очередь, перемещается по круглым направляющим при помощи кривошипного пальца 9 и ползушки 10.

фото:механизм переключения скоростей

Основные параметры 163
Высота центров,мм 315
Наибольший диаметр обрабатываемой детали,мм:
над станиной 630
над нижней частью суппорта 340
Диаметр отверстия в шпинделе,мм 70
Расстояние между центрами,мм 1400,2800
Число скоростей вращения шпинделя 24
Пределы чисел оборотов шпинделя, об/мин 10-1250
Количество величин подач суппорта,мм/об 40
Пределы величин подач суппорта,мм/об:
продольных 0,1-3,2
поперечных 0,04-1,18
Скорость быстрых подач верхней части суппорта,м/мин 3,6
Мощность главного электродвигателя,кВт 14
Видео:токарно-винторезный станок 163

www.metalstanki.com.ua

Токарно-винторезный станок 163

Токарно-винторезный станок 163 - это старая модификация более современного станка модели 1М63 - одного из самых распространённых на территории бывшего СССР станка, позволяющего производить токарную обработку деталей средних и больших размеров. Станок экспортировался во многие страны мира. Токарно-винторезные станки модели 163 зарекомендовали себя как надёжные и неприхотливые, не требующие повышенного внимания.

Назначение

Токарно-винторезный станок 163 по предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а так же плашки и метчики.

Обозначение токарно-винторезного станка 163

Буквенно-цифирный индекс токарно-винторезного станка 163 обозначает следующее: цифра 1 - это токарный станок; цифра 6 – обозначает токарно-винторезный станок, цифра 3 – максимальный радиус обработки заготовки (315 мм).

Технические характеристики станка 163Параметры
Наибольший диаметр заготовки, устанавливаемой над станиной, мм700
Диаметр обработки над станиной, мм630
Диаметр обработки над суппортом, мм350
Расстояние между центрам750 - 10 000
Наибольшая длина детали, устанавливаемой в выемке станины, мм900
Диаметр цилиндрического отверстия в шпинделе, мм105
Фланцевой конец шпинделя по DIN11М
Количество ступеней частот вращения шпинделя22
Пределы частот вращения шпинделя, об/мин10 - 1 250
Ускоренное продольное перемещение суппорта, м/мин5,2
Ускоренное поперечное перемещение суппорта, м/мин2
Мощность электродвигателя главного привода15 кВт
Наибольший вес обрабатываемой детали в центрах, кг3 500
Габаритные размеры станка (Д х Ш х В), мм2 950 - 12 470 х 1 780 х 1 550
Масса станка, кг4 200 - 13 200

Новый токарно-винторезный станок 163

Сейчас вместо токарно-винторезного станка 163 выпускается станок 1М63 в следующей комплектации.

Современные аналоги

В нашем каталоге токарных станков представлены токарно-винторезные станки TRENS производства Словакии. Обладая современной конструкцией и лучшими немецкими комплектующими в сочетании с относительно невысокой для такого уровня станков ценой, токарно-винторезные станки TRENS являются одним из лучших предложений по соотношению цена / качество.

Токарно-винторезный станок 163 - прямые аналоги

Комплектация, характеристики

Узнать цену, дополнительную информацию о токарно-винторезных станках TRENS (аналог - токарно-винторезный станок 163), характеристики токарных станков, или открыть заказ Вы можете, позвонив нам по телефону в Москве: +7 (499) 944-48-80, или по телефону в городе Ярославле: +7 (4852) 45-55-00. Также Вы можете отправить нам Вашу заявку по электронной почте на адрес: [email protected] Мы с удовольствием поможем Вам с подбором необходимого оборудования!

www.novator-grp.ru

i-perf.ru

Универсальный токарно-винторезный станок 163

 Токарно-винторезный станок 1А62 предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а так же плашки и метчики.

Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Суппорт станка имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.

Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.



Технические характеристики станка:

Наименование параметра

163

Основные технические данные станка



Класс точности по ГОСТ 8-82

Н

Наибольший диаметр заготовки обрабатываемой над станиной, мм

630

Наибольший диаметр заготовки обрабатываемой над суппортом, мм

350

Наибольший диаметр заготовки устанавливаемой над станиной, мм

700

Наибольший диаметр заготовки устанавливаемой над выемкой, мм

900

Высота центров, мм

315

Наибольший диаметр заготовки обрабатываемой в люнете, мм



Наибольшая длина устанавливаемой детали РМЦ, мм

1400

Наибольшая масса обрабатываемого изделия, кг

 2000

Шпиндель



Мощность привода главного движения, кВт

13

Частота прямого/ обратного вращения шпинделя, об/мин

10...1250



18...1800

Диаметр отверстия в шпинделе, мм

70

Центр в шпинделе по ГОСТ 13214-79



Конец шпинделя по ГОСТ 12593-72



Размер внутреннего конуса шпинделя по ГОСТ 25557-82



Количество прямых/ обратных скоростей шпинделя

22/11



Наибольший крутящий момент на шпинделе, кНм



Торможение шпинделя

есть

Подачи



Наибольшее перемещение продольное/ поперечное, мм

1260/ 400

Наибольшее перемещение резцовых салазок, мм

220

Количество подач продольных/ поперечных/ резцовых салазок

32/ 32/ 32

Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд)



Пределы рабочих подач продольных/ поперечных/ резцовых салазок (2-й ряд)



Пределы/ количество шагов метрических резьб, мм

1-192/ 56

Пределы/ количество шагов дюймовых резьб, ниток/дюйм

24-0,25/ 33

Пределы/ количество шагов модульных резьб, модуль

0,5-48/ 55

Пределы/ количество шагов питчевых резьб, питч диаметральный

96-7/8 /52

Скорость быстрых перемещений продольных/ поперечных, м/мин

3,6/ 1,3

Наибольшее усилие резания при продольной/ поперечной подаче, кН



Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм

1/ 0,05

Перемещение на оборот лимба при продольном/ поперечном перемещении, мм

300/ 5

Цена деления лимба при перемещении резцовых салазок, мм

0,05

Перемещение на оборот лимба при при перемещении резцовых салазок, мм

5

Задняя бабка



Наибольшее перемещение пиноли, мм

240

Электроборудование станка



Количество электродвигателей на станке

3

Электродвигатель главного движения, кВт/ об/мин

14/ 1450

Электродвигатель быстрых перемещений, кВт/ об/мин



Электродвигатель насоса СОЖ, кВт/ об/мин



Суммарная мощность электродвигателей, кВт



Габариты и масса станка



Габариты станка (длина, ширина, высота), мм

3550 х

1740 х

1275

Масса станка, кг

3800






stavtransavto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
