Сталь 17Г1С - характеристики, применение, расшифровка марки, ГОСТ

Физические характеристики стали 17Г1С допускают применение для эксплуатации при высоких давлениях в диапазоне температур от -40˚C до +475˚C. Марка относится к низколегированным конструкционным сплавам без ограничений по свариваемости. К выпускаемым из этого материала видам проката относятся трубы ГОСТ 8732-78, лист ГОСТ 19903-74 и 19282-73, полоса ГОСТ 82-70, уголок, швеллер, круг и некоторые другие.

Область применения

Сталь применяется для монтажа трубопроводов, транспортирующих среду с предельным давление до 75 кг/см2, нагреваемых элементов металлоконструкций, несущих и опорных узлов. Низколегированную сталь этой марки применяют для нанесения плакирующего слоя при изготовлении многослойных стальных листов устойчивых к коррозионному воздействию. Из нее изготавливают:

  • электросварные и бесшовные трубы;
  • водогрейные и паровые котлы;
  • нефте и газопроводы;
  • теплообменные аппараты;
  • отводы, переходы, фланцы и другие фасонные детали трубопроводов;
  • различные виды стального гнутого проката;
  • детали вагонов, автомобилей и специальной техники.

Изделия из 17Г1С широко применяют в строительстве, как устойчивые к механическим нагрузкам и легко свариваемые материалы. Толщина отдельных видов фасонного проката может достигать 60 мм.

Важной характеристикой, которой обладает эта марка стали, является хладостойкость, позволяющая применение стальных труб для монтажа охлаждающих систем и изготавливать металлоконструкции для эксплуатации в условиях низких температур.

Высокая пластичность материала и простые технологии сварки делают листовую сталь 17Г1С незаменимой для изготовления электросварных труб с продольным и спиралевидным швом. При этом могут применяться любые сварочные технологии, не требующие предварительной термической обработки металла.

Ударная вязкость, которой обладает сталь марки 17Г1С, зависит от эксплуатационной температуры, точного химического состава и вида термической обработки которой подвергался металл. Поэтому при использовании металлоконструкций из сплава следует всегда учитывать условия технической эксплуатации готовых изделий.





Химический состав и маркировка

Состав химических элементов в сплаве определяется по ГОСТ 19282-73. Расшифровка маркировки стали 17Г1С обозначает среднее содержание углерода - 0,17%, магранца 1,1-1,5% и кремния менее 1,0%.

Кроме этого в химическом составе присутствуют:

  • силициум,
  • никель,
  • медь,
  • сера,
  • фосфор
  • и незначительное количество других веществ.

Содержание железа может достигать 96%. В том случае, если маркировка стали заканчивается буквой «У» -17Г1С-У, то сталь отличается повышенной прочностью и расшифровывается, как усиленная.

Государственный стандарт допускает модифицирование сплава путем добавления 0,03% кальция и 0,05% редкоземельных элементов. Для увеличения прочности возможно внесение в состав сплава 0,03% титана и не более 0,05% алюминия.

Стоимость

Цена на сталь определяется видом металлопроката, который из нее изготовлен. Кроме этого учитывается удаленность региона и расходы на доставку материалов. Отгрузка проката производится на вес и средняя стоимость листовых изделий в центральных регионах составляет 52000-56000 руб/тн. При больших оптовых заказах можно оговорить вопрос предоставления скидок на покупаемую сталь.

Трубы, уголок, круг, швеллер и другие готовые изделия стоят дороже листового металла. Самые дорогие изделия из 17Г1С это готовые фланцы, отводы, переходы и другие фасонные элементы трубопроводов.

Аналоги стали 17Г1С

Среди марок, производимых за рубежом и аналогичным по характеристикам сплаву 17Г1С, следует назвать:

  • Германия, Франция, Англия S355 и P355;
  • Швеция 2132-2134;
  • Австрия St52F;
  • Япония SM490 и SM520;
  • Китай 16MN и HP345;
  • Южная Корея STKM16;
  • Польша 16G и 18G.

Маркировка по стандартам Евросоюза определяет подобные материалы, как Fe52, S235 и S355. При покупке стали зарубежных аналогов следует учитывать более высокую стоимость материалов, связанную с таможенными сборами и транспортировкой. Кроме того приведенные выше марки  только аналогичны 17Г1С и не имеют абсолютно точного соответствия по химическому составу.





Применяемые технологии обработки

Благодаря своей пластичности сталь устойчива к возможному образованию трещин, хорошо сваривается и может эксплуатироваться в условиях перегрева. Низкое содержание углерода позволяет применение различных сварочных технологий с использованием предварительного подогрева деталей или без него, с возможностью последующей обработки при высоких температурах. Сталь большой толщины сваривается путем применения многослойной сварки.

Для механической обработки стали при изготовлении изделий используется следующее производственное оборудование:

  • токарные и фрезерные станки;
  • пескоструйная зачистка и обработка дробью;
  • сверловка и поперечное разрезание;
  • правка и гибка.

При производстве изделий и заготовок на станках прочность и пластичность сталей не меняется.

В результате термической нагрева и охлаждения стали 17Г1Спроизводят закалку, отпуск и отжиг. Нагрев металла не требует наличие сложного прокатного оборудования и не продолжительно по времени. Наиболее часто детали и узлы из этого сплава подвергаются термическому воздействию для использования их в ответственных несущих и опорных конструкциях.

Закалка повышает прочность металла и улучшает эксплуатационные характеристики стали. Термический отпуск позволяет снять внутренние напряжения и увеличить срок службы готовых изделий. Отжиг стали придает материалу более равномерную кристаллическую структуру и может использоваться для уменьшения пластичности. С помощью различных видов термической обработки можно изменять физико-технические свойства стального проката и расширить область возможного применения материалов.

Оцените статью:

Рейтинг: 0/5 - 0 голосов

prompriem.ru

Сталь 17Г1С: характеристики, ГОСТ, аналоги

Этот материал используют для создания простых и сложных сварных структур, которые будут эксплуатироваться в экстремальных условиях. Готовое изделие способно выдержать сильный натиск и температуру от -40 °С до +475 °С, и оно распространено в производстве паровых труб и отводов для горячей воды. Сталь 17Г1С относится к конструкционному низколегированному классу, не обладает ограничениями для сварки, а реализация осуществляется в виде листового или полосного металлопроката.  Следует отметить, что сплав применяют на сложных предприятиях: строительство теплосетей и нефтепроводов, создание магистралей с высоким давлением и на атомных электростанциях.

Сталь 17Г1С

Название проката имеет свой смысл, который может рассказать про его главный состав. В некоторых случаях сталь носит название 17Г1С-У, расшифровка которого выглядит следующим таким образом:

  • сначала идёт цифра «17», всегда указывающая на наличие углерода в сотых долях;
  • символы «Г1» — присутствие марганца более 1%;
  • знак «С» — значит сталь имеет в химическом составе кремний;
  • буква «У» — указывает на улучшенные особые признаки.

Узнав название любой стали можно легко определить её некоторые свойства и особенности.

Общая характеристика материала

Любое изделие обладает механическими и физическими свойствами, которые выявляют в ходе различных испытаний. Знание этих показателей является необходимым условием, без которого невозможно правильно использовать продукцию.

Свойства стали 17Г1С

Характеристики стали 17Г1С представлены таким образом:

  • предел кратковременной прочности – 490-510 МПа;
  • максимальная текучесть – 343-355 МПа;
  • удлинение при разрыве – 20-23%;
  • ударная вязкость – 390-440 кДж/м2.

Эти показатели были получены при Т=20 °С, и относятся к листовому и трубному металлопрокату.

Для металлургических предприятий важно выпускать качественную продукцию, соответствующую вышеперечисленным приметам. Чтобы правильно регулировать этот процесс, созданные объекты проверяют на соответствие государственным стандартам. Сама сталь 17Г1С относится к ГОСТ 19282-73, 19903-74, 5520-79 и 82-70.

Скачать ГОСТ 82-70

Скачать ГОСТ 5520-79

В этих подпунктах указаны все индексы изделия, а также химический состав стали, который, в данном случае, выглядит так:

  • «С» (углерод) – 0,15-0,2%. Вещество добавляют для увеличения плотности заготовки.
  • «Si» (кремний) – 0,4-0,6%. Предназначен для закалки.
  • «Mn» (марганец) – 1,15-1,6%. Удаляет лишний кислород.
  • «Ni» (никель), «Cu» (медь), «Cr» (хром) – не более 0,3%. Элементы защищают плоскость от коррозии, и защищают её от образования трещин во время нагрузок.
  • «S» (сера) – 0,04%. Улучшает свойства будущей обработки.
  • «P» (фосфор) – 0,035%. Увеличивает прочность предмета.
  • «N» (азот) – 0,008%. Устраняет склонность сплава к старению и увеличивает его твёрдость.
  • «As» (мышьяк) – не более 0,08%. Даёт незначительную устойчивость к ржавчине, и такое его количество не делает сталь вредной.
  • «Fe» (железо) – 96%. Основная составляющая, без которой невозможно создать никакую железную деталь.

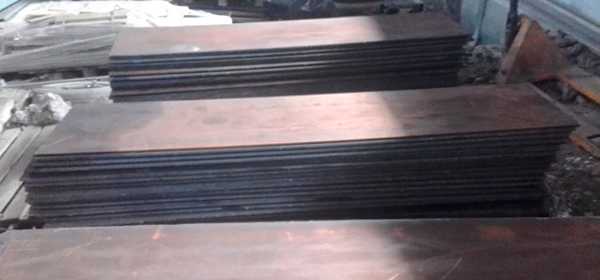

Прокат из стали 17Г1С

Вышеперечисленные компоненты должны строго соответствовать заявленным. Любое, даже незначительное, отклонение может пагубно повлиять на заготовку, что полностью исключает её дальнейшую продажу.

Скачать ГОСТ 19282-73

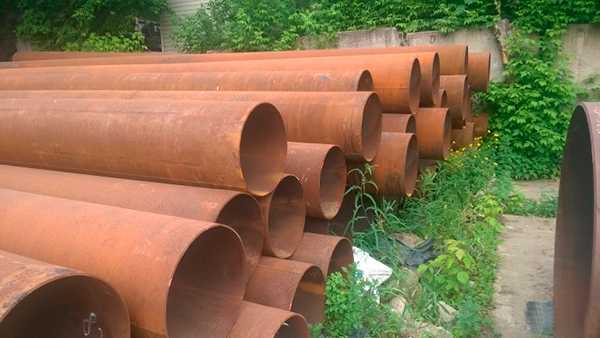

Использование стали 17Г1С

Выносливость готового проката позволяет применять его в самых разных областях. Однако главное направление – это изготовление промышленных деталей, к которым относятся отводы, фланцы, разветвители и другие элементы трубопроводов и магистралей.

Скачать ГОСТ 20295-85

Поскольку основная масса этих предметов находится под землёй, на их поверхность оказывается сильное давление и перепады температуры. Поэтому важно выбрать предмет, способный без проблем переносить эти факторы на протяжении многих десятков лет. При необходимости можно выбрать любой зарубежный аналог модели 17Г1С: Fe510D1 (Германия), SM490A (Япония), 350W (Канада), Fe52CFN (Евросоюз), 16Mn (Китай) и многие другие. Альтернативные варианты практически идентичны по характеристикам, и не имеют ограничений для сварных конструкций.

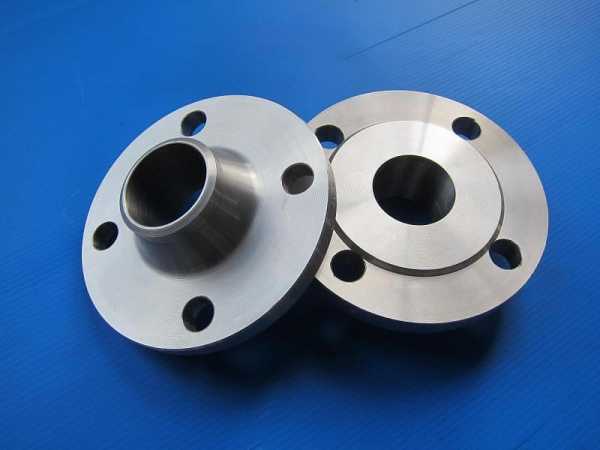

Отвод трубопровода из стали 17Г1С

Применяемые технологии обработки

Данную марку можно обрабатывать как на механических станках, так и при помощи температурных печей. Благодаря этим действиям получается улучшить некоторые данные и подготовить материал для дальнейшего использования. В ходе станочного воздействия используется резка, сверловка, правки и прочее. Этими влияниями элементу придают необходимую форму.

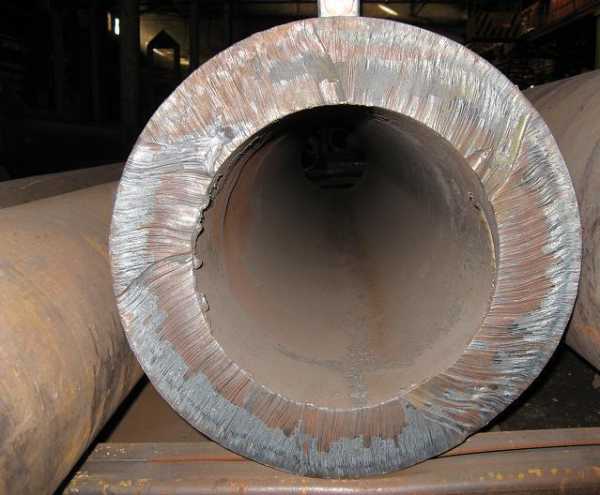

Обработка стали марки 17Г1С

В ходе термической обработки применимы закалка, отпуск и отжиг. Температурным воздействием можно добиться нетипичных функций, увеличить твёрдость или создать равномерную структуру. Также этой процедурой можно сделать модель Ст 17Г1С, обладающей повышенной коррозийной стойкостью.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

расшифровка, химический состав, аналоги, характеристики, механические свойства

Вид поставки

Лист — ГОСТ 5520-79, ГОСТ 19281-2014, ТУ 14-1-5241-93.
Полоса — ГОСТ 19281-2014.
Гнутые профили — ГОСТ 19281-2014.

Назначение

Днища, фланцы, корпуса аппаратов и другие сварные детали, работающие под давлением при температуре до 350 °C в котлах и трубопроводах и при температурах от -40 °C до +475 °C. Электросварные трубы трубопроводов пара и горячей воды с температурой 425 °C (прямошовные) и 350 °C (спиральношовные) и под давлением до 2,5 Н/мм

2.

Расшифровка стали 17Г1С

Двузначное число 17 обозначает примерное содержание углерода в стали, умноженное на сто, т.е. содержание углерода в стали приблизительно 0,17%.
Бука Г означает, что в стали содержится марганец в количестве около 1%.
Буква С означает, что в стали содержится кремний.
Если сталь обозначается как 17Г1С-У, то буква У в конце означает «Улучшенная»

Химический состав, % (ГОСТ 19281-2014)

C, углеродMn, марганецSi, кремнийP, фосфорS, сераCr, хромNi, никельCu, медьAs, мышьякN, азот
не более
0,15-0,201,15-1,60,4-0,60,350,0400,300,300,300,080,008

Аналоги и заменители

Сталь 17ГС

Механические свойства

ГОСТСостояние поставкиСечение, ммσ0,2, МПаσв, МПаδ54), %KCU, Дж/см2
не менее
ГОСТ 19281-2014Лист и полоса (образцы поперечные) До 10
Св. 10 до 20
вкл.
335
345
510
510
23
23

ГОСТ 5520-79Лист категорий 2-6,
10-12, 16, 18 горячекатанный (образцы поперечные)
4-20295510-6302249
к содержанию ↑

Предел текучести σ0,2 (ГОСТ 5520-79)

σ0,2, МПа, при температуре испытаний, °C
200250300350400450
265245225205175175

Ударная вязкость KCU

Состояние поставкиKCU, Дж/см2, при температуре, °C
+20-20-40-60
Труба горячекатанная, σ0,2 = 320 МПа, σв = 530 МПа73524837
Труба. Закалка + высокий отпуск, σ0,2 = 475 МПа, σв = 670 МПа78716453

ПРИМЕЧАНИЕ. При σв = 323-412 МПа предел выносливости σ-1 = 176-196 МПа

к содержанию ↑

Технологические свойства (ГОСТ 19281-2014)

Свариваемость — сваривается без ограничений

Раздел: Низколегированные стали Метки: 17Г1С, конструкционные стали, низколегированные, стали

Навигация по записям

← Сталь Ст2пс — углеродистая обыкновенного качества Сталь конструкционная низколегированная для сварных конструкций →

enginiger.ru

Лист 17Г1С, круг ст.17Г1С | Сталь 17Г1С (17Г1С-У) низколегированная конструкционная хладостойкая

сделать заявку

Сталь 17Г1С (17Г1С-У) конструкционная низколегированная кремнемарганцовистая

Заменители: Сталь 17ГС, Сталь 16Г2СФ

Сталь 17Г1С применяется: для изготовления сварных металлоконструкций и деталей, работающих под давлением при температурах от -40 до +475 °С; деталей и элементов трубопроводов пара и горячей воды атомных станций (АС), с расчётной температурой среды не выше 350°С при рабочем давлении менее 2,2 МПа (22 кгс/см2), сварных переходов, фланцев, сварных тройников и других фасонных деталей трубопроводов АС с температурой эксплуатации от -40 °С до +350 °С; электросварных прямошовных труб группы прочности К52 для строительства газопроводов, нефтепроводов и нефтепродуктопроводов, тепловых электростанций и тепловых сетей, и газонефтепроводов повышенной коррозионной стойкости из природнолегированной стали (ПЛ-1, ПЛ-2) с увеличенным ресурсом эксплуатации; прямошовных электросварных экспандированных труб, предназначенных для строительства трубопроводов высокого давления; электросварных спиральношовных наружным диаметром 720, 820, 1020 и 1220 мм с антикоррозионным наружным покрытием для работы под давлением до 7,4 МПа (75 кгс/см2), предназначеных для магистральных трубопроводов транспортирующих некоррозионно-активный газ. Сталь 17Г1С обеспечивает класс прочности листового, широкополосного универсального проката и гнутых профилей КП 345 при толщине проката от 10 до 20 мм., КП 355 при толщине до 10 мм. без применения дополнительной упрочняющей обработки. При упрочняющей обработке (регламенитуемая или контролируемая прокатка или ускоренное охлаждение) поставляется прокат сечением от 20 до 60 мм. КП 315 и КП 325, сечением от 10 до 32 мм. КП 345 и сечением от 10 до 20 мм. КП 355. При применении закалки с отпуском поставляется прокат сечением 10-20 мм. КП375.

Технические характеристики

Химический состав в %
НТД C S P Mn Cr V Ti Si Ni Nb N Cu Ce As Al
ТУ 14-1-1921-76 0,15-0,20 ≤0,025 ≤0,030 1,15-1,55 ≤0,30 - ≤0,030 0,40-0,60 ≤0,30 - ≤0,012 ≤0,30 ≤0,030 ≤0,080 ≤0,050
ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 19282-73 0,15-0,20 ≤0,040 ≤0,035 1,15-1,60 ≤0,30 - ≤0,030 0,40-0,60 ≤0,30 - ≤0,008 ≤0,30 - ≤0,080 ≤0,050
ТУ 14-158-146-2004 ≤0,18 ≤0,015 ≤0,020 1,15-1,50 - ≤0,080 - 0,40-0,60 - ≤0,070 ≤0,012 - - - -
ТУ 14-1-1950-2004 ≤0,20 ≤0,020 ≤0,025 ≤1,55 ≤0,30 - ≤0,030 ≤0,60 ≤0,30 - ≤0,012 ≤0,30 - ≤0,080 ≤0,050
ТУ 14-3-1138-82 0,15-0,20 ≤0,020 ≤0,025 1,15-1,55 ≤0,30 - - 0,40-0,60 ≤0,30 - - ≤0,30 - - 0,015-0,050
ТУ 14-3-1573-96 0,15-0,20 ≤0,030 ≤0,035 1,15-1,55 ≤0,30 - - 0,40-0,60 ≤0,30 - ≤0,012 ≤0,30 - - -

По ГОСТ 19282-73 допускается модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов.

По ГОСТ 19281-89 и ГОСТ 19282-73 допускается допускается добавка алюминия и титана из расчета получения массовой доли в прокате алюминия - не более 0,050 , титана - не более 0,030 %.

По ГОСТ 5520-79 при выплавке стали из керченских руд допускается массовая доля мышьяка до 0,15 %, при этом массовая доля фосфора должна быть не более 0,030 %. По требованию потребителя массовая доля серы не должна превышать 0,025, 0,030 или 0,035 %, а фосфора 0,030 или 0,035 %. При выплавке стали в электропечах массовая доля азота должна быть ? 0,012 %.

По ТУ 14-1-1921-76 вместо Се может быть введен Ca?0,020.

Цены на лист 17Г1С
ПрокатСтальГОСТЦена
Лист 8х1600х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 10х2000х5500 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 10х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 12х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 14х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 14х1800х4500 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 11х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 12х2300х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 16х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 16х2000х6200 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 18х2000х5900 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 18х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 20х1500х5000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 20х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 26х1500х5300 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 26х1500х5900 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 26х1500х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 30х1500х4800 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 30х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 32х2200х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 40х1500х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 40х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 50х1500х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000
Лист 50х2000х6000 мм 17Г1С ГОСТ 19281-2014, ГОСТ 19903-74 54000

По ТУ 14-1-1950-2004 химический состав представлен для стали марки 17Г1С-У. В стали марки 17Г1С-У производства ОАО «МК «Азовсталь», предназначенной для производства труб диаметром 1020 мм для транспортирования малосернистого газа, массовая доля серы не должна превышать 0,007%, фосфора - 0,020%. Для газонефтепроводов повышенной коррозионной стойкости с увеличенным ресурсом эксплуатации листы изготовляют из природнолегированной стали марки 17Г1С-У:

  • первой категории - с массовой долей хрома и никеля по 0,20-0,50%, фосфора - не более 0,030%;
  • второй категории - с массовой долей хрома и никеля по 0,20-0,50%, меди - 0,15-0,35% и фосфора - не более 0,030%.

Сталь марки 17Г1С-У раскисляют алюминием и титаном, суммарная массовая доля которых (по ковшевой пробе) должна быть в пределах 0,015-0,075%, при этом массовая доля алюминия должна быть не более 0,06%. Для глобуляризации сернистых включений допускается присадка церия или кальция. Массовая доля церия или кальция не должна быть более 0,03% и 0,02% соответственно. Углеродный эквивалент должен быть не более 0,46, а для производства труб диаметром 1020 мм для транспортирования малосернистого газа, должен быть не более 0,42.

По ТУ 14-3-1138-82 химический состав представлен для стали марки 17Г1С-У. Химический состав стали и эквивалент по углероду принимаются по сертификату завода-поставщика листового проката. В таблице указано допустимое остаточное содержание никеля, хрома, меди и алюминия. Допускается, для глобуляции сернистых включений, обработка стали добавками церия (до 0,03 %) и кальция (до 0,03 %) соответственно. В отдельных плавках допускается содержание марганца до 1,60 %, ванадия до 0,10 %, азота до 0,02 %. Допускается поставка отдельных плавок стали с суммарным содержанием остаточного алюминия и титана в пределах 0,010-0,060 % при условии обеспечения требуемых механических свойств.

По ТУ 14-3-1573-96 химический состав приведен для стали марки 17Г1С. Сталь марки 17Г1С-У имеет отличие в химическом составе: С ? 0,20 %, Mn ? 1,55 %, Si ? 0,60 %, Al ? 0,060 %, S ? 0,020 %, P ? 0,025 %. Углеродный эквивалент для обеих марок Сэ ? 0,46 %. В отдельных плавках стали марки 17Г1С-У допускается:

  • массовая доля марганца до 1,80 %, при этом Сэ ? 0,44;
  • массовая доля ванадия ? 0,10 % и (или) ниобия ? 0,070 %. Суммарная массовая доля алюминия и титана в стали марки 17Г1С-У должна быть в пределах 0,015-0,075 %.

По ТУ 14-158-146-2004 химический состав приведен по ковшевой пробе для 1-го уровня качества труб из стали марок 17Г1С, 17Г1С ПЛ-1, 17Г1С ПЛ-2, 17Г1С-У, предназначенных для производства труб класса прочности К52 и стали 17Г1С-У, для производства труб класса прочности К55. Ниобий и ванадий являются необязательными и вводятся в сталь по расчету при согласовании изготовителя с потребителем.

Механические свойства
Механические свойства при 20°С
Состояние поставкиСечение

(мм)

t испыт.

(°C)

t отпуска

(°C)

sТ | s0,2

(МПа)

sB

(МПа)

d5

(%)

d4dd10y

(%)

KCU

(кДж/м2)

HBHRCHRBHVHSh
Листовой прокат для газопроводных труб (7,0-10,0 мм). В состоянии поставки. Группа прочности К52
  Образец     ≥355 ≥510 ≥23         ≥590
Толстолистовой прокат в состоянии поставки по ТУ 14-1-5241-93. Закалка + Отпуск (образцы поперечные)
  10-50     ≥345 ≥490 ≥21
  8-10     ≥355 ≥490 ≥23
Трубы электросварные прямошовные класса прочности К52 по ТУ 14-3-1138-82 в состоянии поставки (в сечении указан наружный диаметр трубы, KCU-40 °С)
  1020; 1220     370-470 540-640 ≥20         ≥396
Трубы электросварные прямошовные нефтегазопроводные в состоянии поставки по ТУ 14-3-1573-96 (образцы поперечные; в графе сечение - наружный диаметр; в графе KCU указано значение KCU-40 °С)
К52, 17Г1С 530, 630, 720, 820, 1020     ≥350 ≥510 ≥20         ≥294
К52, 17Г1С-У 530, 630, 720, 820, 1020     ≥360 ≥510 ≥20         ≥392
Трубы электросварные прямошовные по ТУ 1303-002-08620133-01 в состоянии поставки (в сечении указана толщина стенки)
17Г1С 10-20     ≥345 510-660 ≥23         ≥390
17Г1С 6-10     ≥355 510-660 ≥23         ≥440
17Г1С-У 7-16     365-460 510-630 ≥23         ≥490

Механические свойства в зависимости от толщины листа

Состояние поставкиСечение

(мм)

t испыт.

(°C)

t отпуска

(°C)

sТ | s0,2

(МПа)

sB

(МПа)

d5

(%)

d4dd10y

(%)

KCU

(кДж/м2)

HBHRCHRBHVHSh
Прокат толстолистовой и широкополосный универсальный в состоянии поставки ГОСТ 19282-73 и Лист 2-6, 10-12, 16, 18-22 категорий, термообработанный, в состоянии поставки ГОСТ 5520-79
  ≤10     ≥355 ≥510 ≥23
  10-20     ≥345 ≥510 ≥23

Технологические свойства

Свариваемость Сваривается без ограничений.

Температура критических точек

Критическая точкаТемпература °C
AC1
AC3
AR3
AR1
MN

Ударная вязкость

Состояние поставки температура-40+20-20-600-70
ГОСТ 19282-73. Листы и полосы 5-10 мм ≥441
ГОСТ 19282-73. Листы и полосы 10-20 мм ≥392
Труба горячекатаная, б0,2 = 320 МПа, бв = 530 МПа ≥471 ≥716 ≥510 ≥363
Труба, закалка + высокий отпуск, б0,2 = 475 МПа, бв = 670 МПа ≥628 ≥765 ≥697 ≥520
Трубы 1020 мм, класса прочности К52 по ТУ 14-3-1138-82 ≥396       ≥294
Трубы 1220 мм, класса прочности К52 по ТУ 14-3-1138-82 ≥396       ≥396
ТУ 14-1-5241-93. Лист 8-10 мм ≥392         ≥294
ТУ 14-1-5241-93. Лист 8-50 мм после механического старения   ≥294
ТУ 14-1-5241-93. Лист 10-50 мм ≥294         ≥294

Предел текучести

Температура испытания, °C/s0,2
150200250300320350400450
  ≥265 ≥245 ≥225   ≥205 ≥175 ≥175
Обозначения
Механические свойства:
  • sв - Предел кратковременной прочности, [МПа]
  • sТ - Предел текучести, [МПа]
  • s0,2 - Предел пропорциональности (допуск на остаточную деформацию - 0,2%), [МПа]
  • d5 - Относительное удлинение при разрыве, [ % ]
  • y - Относительное сужение, [ % ]
  • KCU - Ударная вязкость, [ кДж / м2]
  • HB - Твердость по Бринеллю, [МПа]
  • HV - Твердость по Виккерсу, [МПа]
  • HSh - Твердость по Шору, [МПа]

mmetallurg.ru

Сталь 17Г1С (17Г1С-У) / Auremo

Обозначения

НазваниеЗначение
Обозначение ГОСТ кириллица17Г1С
Обозначение ГОСТ латиница17G1C
Транслит17G1S
По химическим элементам17Mn1С
НазваниеЗначение
Обозначение ГОСТ кириллица17Г1С-У
Обозначение ГОСТ латиница17G1C-U
Транслит17G1S-U
По химическим элементам17Mn1С-C

Описание

Сталь 17Г1С применяется: для изготовления сварных металлоконструкций и деталей, работающих под давлением при температурах от -40 до +475 °С; деталей и элементов трубопроводов пара и горячей воды атомных станций (АС), с расчётной температурой среды не выше 350 °C при рабочем давлении менее 2,2 МПа (22 кгс/см2), сварных переходов, фланцев, сварных тройников и других фасонных деталей трубопроводов АС с температурой эксплуатации от -40 °С до +350 °С; электросварных прямошовных труб группы прочности К52 для строительства газопроводов, нефтепроводов и нефтепродуктопроводов, тепловых электростанций и тепловых сетей, и газонефтепроводов повышенной коррозионной стойкости из природнолегированной стали (ПЛ-1, ПЛ-2) с увеличенным ресурсом эксплуатации; прямошовных электросварных экспандированных труб, предназначенных для строительства трубопроводов высокого давления; электросварных спиральношовных наружным диаметром 720, 820, 1020 и 1220 мм с антикоррозионным наружным покрытием для работы под давлением до 7,4 МПа (75 кгс/см2), предназначеных для магистральных трубопроводов транспортирующих некоррозионно-активный газ.

Примечание

Сталь низколегированная кремнемарганцовистая. Степень раскисления — Сп.
Сталь 17Г1С обеспечивает класс прочности листового, широкополосного универсального проката и гнутых профилей КП 345 при толщине проката от 10 до 20 мм., КП 355 при толщине до 10 мм. без применения дополнительной упрочняющей обработки.
При упрочняющей обработке (регламенитуемая или контролируемая прокатка или ускоренное охлаждение) поставляется прокат сечением от 20 до 60 мм. КП 315 и КП 325, сечением от 10 до 32 мм. КП 345 и сечением от 10 до 20 мм. КП 355. При применении закалки с отпуском поставляется прокат сечением 10−20 мм. КП375.

Стандарты

НазваниеКодСтандарты
Классификация, номенклатура и общие нормыВ20ГОСТ 19281-89
Трубы стальные и соединительные части к нимВ62ГОСТ 20295-85, ГОСТ 24950-81, СТО 79814898 105-2008, TУ 1104-138100-357-02-96, TУ 14-3-1138-82, TУ 14-3-1698-2000, TУ 14-3-684-77, TУ 14-158-153-05, TУ 1303-002-08620133-01, TУ 14-158-146-2004, TУ 14-3-1573-96, TУ 14-3-620-77, TУ У 27.2-00191135-016-2007, TУ 1303-007-12281990-2015
Листы и полосыВ23ГОСТ 82-70, ГОСТ 5520-79, ГОСТ 19903-74, ГОСТ 19282-73, ГОСТ 19903-90, TУ 14-1-4632-93
Сортовой и фасонный прокатВ22ГОСТ 8278-83, ГОСТ 8281-80, ГОСТ 8282-83, ГОСТ 8283-93, ГОСТ 9234-74, ГОСТ 11474-76
Листы и полосыВ33TУ 14-1-1921-76, TУ 14-1-1950-2004, TУ 14-1-2917-80, TУ 14-1-5241-93, TУ 14-1-4431-88
Сортовой и фасонный прокатВ32TУ 14-136-367-2008

Химический состав

СтандартCSPMnCrSiNiFeCuNAsAlVTiNbCe
TУ 14-1-1921-760.15-0.2≤0.025≤0.031.15-1.55≤0.30.4-0.6≤0.3Остаток≤0.3≤0.012≤0.08≤0.05-≤0.03-≤0.03
TУ 14-1-1950-2004≤0.2≤0.02≤0.025≤1.55≤0.3≤0.6≤0.3Остаток≤0.3≤0.012≤0.08≤0.05-≤0.03--
ГОСТ 19282-730.15-0.2≤0.04≤0.0351.15-1.6≤0.30.4-0.6≤0.3Остаток≤0.3≤0.008≤0.08≤0.05-≤0.03--
TУ 14-3-1138-820.15-0.2≤0.02≤0.0251.15-1.55≤0.30.4-0.6≤0.3Остаток≤0.3--0.015-0.05----
TУ 14-158-146-2004≤0.18≤0.015≤0.021.15-1.5-0.4-0.6-Остаток-≤0.012--≤0.08-≤0.07-
TУ 14-3-1573-960.15-0.2≤0.03≤0.0351.15-1.55≤0.30.4-0.6≤0.3Остаток≤0.3≤0.012------

Fe - основа.
По ГОСТ 19282-73 допускается модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов.
По ГОСТ 19281-89 и ГОСТ 19282-73 допускается допускается добавка алюминия и титана из расчета получения массовой доли в прокате алюминия - не более 0,050 %, титана - не более 0,030 %.
По ГОСТ 5520-79 при выплавке стали из керченских руд допускается массовая доля мышьяка до 0,15 %, при этом массовая доля фосфора должна быть не более 0,030 %. По требованию потребителя массовая доля серы не должна превышать 0,025, 0,030 или 0,035 %, а фосфора 0,030 или 0,035 %. При выплавке стали в электропечах массовая доля азота должна быть ≤ 0,012 %.
По ТУ 14-1-1921-76 вместо Се может быть введен Ca≤0,020%.
По ТУ 14-1-1950-2004 химический состав представлен для стали марки 17Г1С-У. В стали марки 17Г1С-У производства ОАО «МК «Азовсталь», предназначенной для производства труб диаметром 1020 мм для транспортирования малосернистого газа, массовая доля серы не должна превышать 0,007%, фосфора - 0,020%. Для газонефтепроводов повышенной коррозионной стойкости с увеличенным ресурсом эксплуатации листы изготовляют из природнолегированной стали марки 17Г1С-У:
- первой категории - с массовой долей хрома и никеля по 0,20-0,50%, фосфора - не более 0,030%;
- второй категории - с массовой долей хрома и никеля по 0,20-0,50%, меди - 0,15-0,35% и фосфора - не более 0,030%.
Сталь марки 17Г1С-У раскисляют алюминием и титаном, суммарная массовая доля которых (по ковшевой пробе) должна быть в пределах 0,015-0,075%, при этом массовая доля алюминия должна быть не более 0,06%. Для глобуляризации сернистых включений допускается присадка церия или кальция. Массовая доля церия или кальция не должна быть более 0,03% и 0,02% соответственно. Углеродный эквивалент должен быть не более 0,46, а для производства труб диаметром 1020 мм для транспортирования малосернистого газа, должен быть не более 0,42.
По ТУ 14-3-1138-82 химический состав представлен для стали марки 17Г1С-У. Химический состав стали и эквивалент по углероду принимаются по сертификату завода-поставщика листового проката. В таблице указано допустимое остаточное содержание никеля, хрома, меди и алюминия. Допускается, для глобуляции сернистых включений, обработка стали добавками церия (до 0,03 %) и кальция (до 0,03 %) соответственно. В отдельных плавках допускается содержание марганца до 1,60 %, ванадия до 0,10 %, азота до 0,02 %. Допускается поставка отдельных плавок стали с суммарным содержанием остаточного алюминия и титана в пределах 0,010-0,060 % при условии обеспечения требуемых механических свойств.
По ТУ 14-3-1573-96 химический состав приведен для стали марки 17Г1С. Сталь марки 17Г1С-У имеет отличие в химическом составе: С ≤ 0,20 %, Mn ≤ 1,55 %, Si ≤ 0,60 %, Al ≤ 0,060 %, S ≤ 0,020 %, P ≤ 0,025 %. Углеродный эквивалент для обеих марок Сэ ≤ 0,46 %. В отдельных плавках стали марки 17Г1С-У допускается: массовая доля марганца до 1,80 %, при этом Сэ ≤ 0,44; массовая доля ванадия ≤ 0,10 % и (или) ниобия ≤ 0,070 %. Суммарная массовая доля алюминия и титана в стали марки 17Г1С-У должна быть в пределах 0,015-0,075 %.
По ТУ 14-158-146-2004 химический состав приведен по ковшевой пробе для 1-го уровня качества труб из стали марок 17Г1С, 17Г1С ПЛ-1, 17Г1С ПЛ-2, 17Г1С-У, предназначенных для производства труб класса прочности К52 и стали 17Г1С-У, для производства труб класса прочности К55. Ниобий и ванадий являются необязательными и вводятся в сталь по расчету при согласовании изготовителя с потребителем.

Механические характеристики

Сечение, ммsТ|s0,2, МПаσB, МПаd5, %кДж/м2, кДж/м2
Трубы электросварные прямошовные по ТУ 1303-002-08620133-01 в состоянии поставки (в сечении указана толщина стенки)
10-20≥345510-660≥23≥390
6-10≥355510-660≥23≥440
7-16365-460510-630≥23≥490
Толстолистовой прокат в состоянии поставки по ТУ 14-1-5241-93. Закалка + Отпуск (образцы поперечные)
10-50≥345≥490≥21-
8-10≥355≥490≥23-
Листовой прокат для газопроводных труб (7,0-10,0 мм). В состоянии поставки. Группа прочности К52
≥355≥510≥23≥590
Прокат толстолистовой и широкополосный универсальный в состоянии поставки ГОСТ 19282-73 и Лист 2-6, 10-12, 16, 18-22 категорий, термообработанный, в состоянии поставки ГОСТ 5520-79
≤10≥355≥510≥23-
10-20≥345≥510≥23-
Трубы электросварные прямошовные класса прочности К52 по ТУ 14-3-1138-82 в состоянии поставки (в сечении указан наружный диаметр трубы, KCU-40 °С)
1020; 1220370-470540-640≥20≥396
Трубы электросварные прямошовные нефтегазопроводные в состоянии поставки по ТУ 14-3-1573-96 (образцы поперечные; в графе сечение - наружный диаметр; в графе KCU указано значение KCU-40 °С)
530, 630, 720, 820, 1020≥350≥510≥20≥294
530, 630, 720, 820, 1020≥360≥510≥20≥392

Описание механических обозначений

НазваниеОписание
СечениеСечение
sТ|s0,2Предел текучести или предел пропорциональности с допуском на остаточную деформацию - 0,2%
σBПредел кратковременной прочности
d5Относительное удлинение после разрыва
кДж/м2Ударная вязкость

Технологические свойства

НазваниеЗначение
СвариваемостьСваривается без ограничений.

www.auremo.org

Сталь 17Г1С: применение, характеристики, состав

Стоит обратит внимание на физические характеристики стали 17Г1С. Они позволяют использовать материал при температуре от -40 до +475 градусов по Цельсию, а также при достаточно высоких показателях давления. Сама марка стали принадлежит к низколегированному классу конструкционного сплава и без ограничения по свариваемости.

Применение сплава

Применение стали 17Г1С - это монтаж сети трубопроводов, которые предназначены для транспортировки среды с максимальным давлением до 75 кг/см2. Также успешно используется для изготовления несущих и опорных узлов разных металлических конструкций. Кроме этого, из нее можно изготавливать следующие вещи:

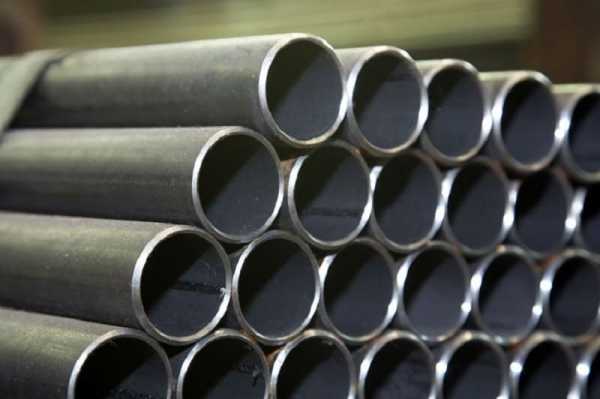

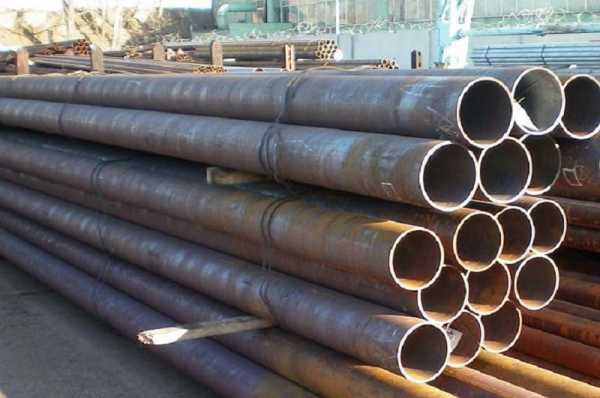

  • трубы бесшовного и электросварного типа;
  • котлы парового и водогрейного типа;
  • газопровод и нефтепровод;
  • аппараты для теплообмена;
  • разные виды стального гнутого проката;
  • различные элементы для автомобильного транспорта, для вагонов и некоторой другой техники специального предназначения.

Благодаря своим характеристикам материал широко используется в строительстве, так как он легко сваривается и достаточно устойчив к механическим нагрузкам. Толщина некоторых видов фасонного проката достигает 60 см.

Некоторые важные характеристики металла

Один из наиболее важных параметров для стали 17Г1С ГОСТ 19282-73 - это ее хладостойкость. Благодаря высокому значению именно этой характеристики, сплав успешно применяется для систем охлаждения, а также в металлических конструкциях, которые будут эксплуатироваться в условиях низких температур.

Еще одна очень важная характеристика - это пластичность. Благодаря этому качеству, а также тому, что свариваемость у материала очень высокая, он отлично подходит для производства электросварных труб со швом спиралевидного или продольного вида. Также стоит отметить, что можно использовать любые методы сварки без предварительной термической обработки самого листа стали.

Еще один важный параметр - это ударная вязкость. Здесь важно отметить, что это значение параметра стали 17Г1С сильно зависит от химического состава, эксплуатационной температуры и вида термической обработки, которую прошел листовой металл. По этой причине при эксплуатации изделий из этого сплава очень важно учитывать условия его изготовления.

Химический состав

Химический состав стали 17Г1С регламентируется ГОСТом. Что касается точного химического состава этого сплава, то он следующий:

  • Содержание углерода (С) от 0,15% до 0,2%. Основная цель добавления углерода - это увеличение плотности.
  • Добавляется химическое вещество Si - кремний. Количественное содержание 0,4-0,6%, а цель - это закалка сплава.
  • В состав добавляется Mn - марганец. Его содержание 1,15-1,6%, он предназначен для удаления кислорода.
  • Содержание таких веществ, как никель, хром и медь, не превышает 0,3%. Они предназначены для повышения устойчивости к коррозии, а также для защиты от возникновения трещин во время механических нагрузок.
  • Количество серы составляет всего 0,04%, а предназначается материал для улучшения свойств при будущей обработке, если она будет.
  • Основное химическое вещество - это железо. Содержится в количестве 96% от общей массы.
  • В составе имеется мышьяк в количестве 0,08%. Такое количество не делает материал токсичным, но при этом немного улучшается устойчивость к ржавчине.

Расшифровка и общая техническая характеристика

На сегодняшний день сталь 17Г1С может иногда маркироваться еще и как 17Г1С-У. В любом случае имеется в виду одна и та же сталь. Данная маркировка расшифровывается следующим образом.

Сначала идет число 17, которое указывает на содержание углерода в составе, в сотых долях процента. Далее идет Г1, что указывает на содержание марганца в составе. Количество не более 1%. Буква С указывает на то, что в химическом составе имеется кремний. Если в конце марки стали 17Г1С дописывается буква У, это значит, что сплав имеет улучшенные базовые характеристики.

Основные эксплуатационные характеристики данной марки стали следующие:

  • присутствует кратковременная прочность, предел которой составляет 490-510 МПа;
  • максимальная текучесть составляет 343-355 МПа;
  • максимальное удлинение при разрыве от 20 до 23%;
  • последняя важная эксплуатационная характеристика - это ударная вязкость, которая составляет 390-440 кДж/м2.

Тут важно добавить, что данные показатели характерны для стали при температуре в 20 градусов по Цельсию и относятся к сплаву листового и трубного проката.

Технологии обработки для сплава

Из-за высокого порога пластичности сталь хорошо защищена от образования трещин, отлично сваривается и может применяться в условиях сильного перегрева.

Что касается механических вариантов обработки сплава, то могут использоваться следующие методы:

  • станки токарного и фрезерного типа;
  • зачистка пескоструйного типа и обработка дробью;
  • правка, гибка;
  • сверление или же поперечное разрезание.

Здесь важно отметить, что во время изготовления каких-либо деталей на станке прочность и пластичность материала не теряются.

Успешно используется такой тип обработки, как закалка, отпуск и отжиг. Что касается операции нагрева, то для этого нет необходимости в высокотехнологичном оборудовании. Также не требуется много времени на проведение операции.

Стоимость

Цена на изделия из данной стали 17Г1С варьируется в зависимости от того, какой вид металлического проката изготовлен из нее. Также стоит учесть, что производится эта сталь не везде, а значит нужно внести в стоимость средства, которые будут потрачены на доставку. Логично, что чем дальше объект находится от места производства, тем больше будет это стоить. Также можно добавить, что такие изделия, как трубы, уголки, швеллера и прочее, стоят дороже, чем обычный листовой прокат.

fb.ru

Сталь 17Г1С

Класс и аналоги стали 17Г1С

Класс: Сталь конструкционная низколегированная для сварных конструкций.

Некоторые зарубежные аналоги: S355J0, 18G2AA, St52-3G, SM490A, SM520C, STKR490, S355J2G3, ERW5, S355J2G3, 1.0117, SM490C, FeE420, 1.0570, AE355D, HP345, S355J2G3, OL52.4.

Примечание. Если есть необходимость, то сталь 17г1с следует подвергнуть упрочняющей обработке с помощью регламентируемой или контролируемой прокатки, ускоренному охлаждению. Упрочнение не сказывается негативно на свойствах металла.

Химический состав:

  • углерод – до 0.15-0.2%;
  • кремний – 0.4-0.6%;
  • марганец – 1.15-1.6%;
  • никель – до 0.3%;
  • сера – до 0.04 %;
  • фосфор – 0.035 %;
  • хром – до 0.3 %;
  • азот – до 0.008 %;
  • медь – до 0.3%;
  • мышьяк – 0.08 %.
  • железо – 96%.

Назначение и использование стали 17Г1С

Сплав идеально подходит для изготовлений деталей, работающих под давлением. Используется металл и в качестве плакирующего слоя при изготовлении двухслойных устойчивых к коррозии листов. В частности, из стали 17Г1С изготовляют:

  • детали для вагонов;
  • трубы электросварные прямошовные;
  • паровые котлы;
  • сварные переходы, фланцы;
  • бесшовные трубы;
  • аппараты, работающие под давлением.

Сталь чрезвычайно популярна среди застройщиков коммерческой недвижимости, и тому есть причины. Во-первых, она отлично переносит механические нагрузки и повреждения, а во-вторых, малый вес металла позволяет сэкономить на строительстве немалые средства.

Свариваемость стали 17Г1С

Предлагаемая сталь прекрасно сваривается, ведь она устойчива к образованию трещин, перегреву. Сваривать металл можно по-разному: либо с предварительным подогревом, либо без него, а также последующей термической обработки. Это стало возможным благодаря низкому содержанию углерода.

Примечание. Толстые листы лучше сваривать с использованием многослойной сварки.

Механическая обработка стали 17Г1С

Механическую обработку стали обычно проводят с использованием станков. Наиболее распространенные действия: токарная, дробеструйная и фрезерная обработка, поперечная резка, сверловка, правка. Во время механической обработки материал практически не теряет своих свойств: пластичности, прочности.

Термическая обработка стали 17Г1С

Термическая обработка решает сразу несколько проблем. Так, с ее помощью можно избежать введения в состав стали дополнительных химических элементов (технологически сложный и дорогостоящий процесс). Она не занимает много времени и не требует использования особого оборудования. Очень часто сталь подвергают термической обработке перед ее использованием в несущих конструкциях.

Закалка. С ее помощью металлу можно придать нетипичные характеристики и свойства.

Отпуск. Помогает сплаву избавиться от существенного недостатка – внутреннего напряжения. После отпуска материал приобретает удивительную прочность и твердость, повышается его эксплуатационный срок.

Отжиг. С его помощью стали придают равномерную структуру. Отжиг используется и для снижения пластичности металла.

a7r.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
