Инвертор сварочный Ресанта САИ-250 | Сварак

Паспорт (инструкция)  Ресанта   САИ  250ПН. pasport-instrykciya-resanta-sai-_250  СКАЧАТЬ

Ресанта САИ-250ПН является сварочным инвертором, одни из наиболее популярных на рынке.

Все модели инверторных машин «САИ-250 ПН» получили защитные механизым от темперурного перегрева, а также обладают функцией антизалипания «ANTI STICK», возможностью регулировки «ARC FORCE», горячим стартом «HOT START».

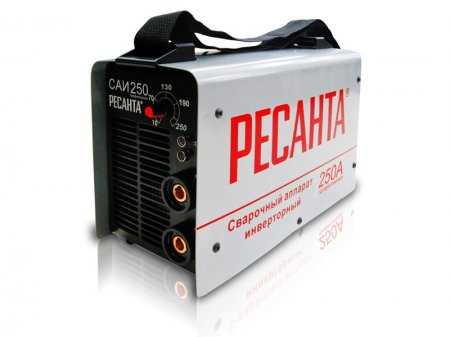

Ресанта саи 250

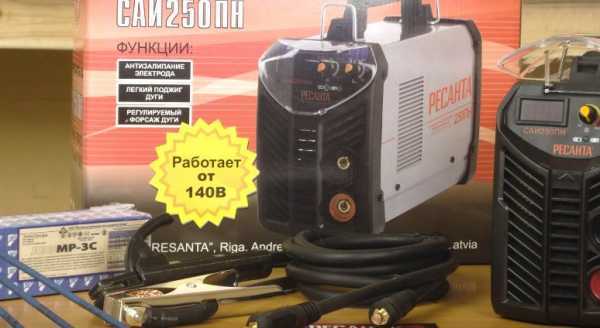

Упакрва, кабели питания и внешний вид «Ресанта саи-250»

Данный аппарат просто в своей настройке  и эксплуатации. Благодаря использованию всех необходимых функций таких как: антизалипание электрода, легкий поджиг дуги, большое значение ВА. Данные параметры значительно облегчают процесс соединения металла, дает в свою очередь даже неопытному сварщику достичь хорошего шва металла. Инверторный сварочный аппарат САИ-250ПН легок и малогабаритен, сверху имеет хорошо приспособленную ручку для переноса. Сварщику будет легко производить монтаж и сделает его мобильным на рабочей площадке.

Ручка сверху аппарата



Характерные особенности Ресанта

Ресанта САИ-250ПН может сваривать при пониженном напряжении. В случае колебания сети инвертор показывает себя с лучшей стороны выдавая высокую стабильность выставленных параметров сварочного процесса.

Инверторный аппарат создан для произведения сварки в ручном режиме, покрытым электродом, на постоянном токе.

Ресанта 250 проф относиться к энерго-экономичным сварочным аппаратам за счет высокого КПД преобразования энергии.

Если сравнить САИ 250 с обычными трансформаторами, то данный тип будет выигрывать в пользу легкости настройки параметров и ведения сварочного шва.

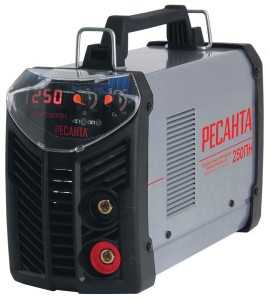

Панель настройки и защитное стекло

Руководства и инструкции к инвертору

Руководство начинающего пользователя для дуговой сварки

Паспортная инструкция Ресанта САИ 250ПН.

Комплект поставки аппарата

Кабель с клеммой заземления для основного металла

Кабель с электрододержателем для ручной сварки 2м.

Паспорт изделия

Сварочный инверторный аппарат Ресанта САИ 250ПН непосредственно

Змерение САИ-250

Ресанта саи 250: технические характеристики

Диапазон возможного напряжения, В              140-240

Что позволит питать аппарат от обычной бытовой  однофазной сети



Максимально возможный потребляемый ток, А       35

Возможное напряжение холостого хода, В   80

Напряжение сварочной дуги, Вольт   29

Диапазон регулирования тока, А         10-250

Продолжительность нагружения инвертора , %         70% 250A

Диаметр электрода, мм           до 6 что также выделяет инвертор на фоне конкурентов;

Класс защиты аппарата IP         21

Вес аппарата, кг             6,7

Габариты Ресанта 250 размеры, см:   25 x 13 x 40 см

Упаковка (ВхШхД), см   43 x 17 x 29 см, вес 8 кг

Фирма      Ресанта

Страна производства   Китайская народная республика

Удобное включение-выключения сварочника

Внешний вид и габариты

Сварочный аппарат «Ресанта 250»  среди модельного ряда подобных инверторов обладает самой большой мощностью.  Кроме того малогабаритные размеры, крайне удобны для перевозки. Инвертор с легкостью поместиться в багажник автомобиля. Не будет значительной обузой и в роли ручной клади. Это особенно актуально если сравнить его с обычным трансформатором.

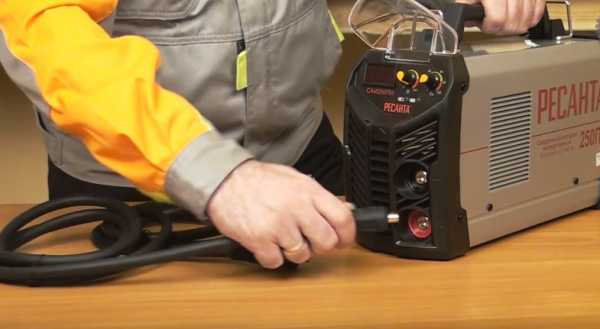

Кабели и гнезда «Ресанта САИ»

Инвертор «Ресанта-250» спроектирован в классическом корпусе из металла который имеет размеры  25 x 13 x 40 см.

На передней панелей имеется стандартная для современных инверторов группа индикаторов, регулировочных рукояток. Также присутствуют рабочие разъемы к которым причислены:

— индикатор «перегрев аппарата»;

— индикатор «сеть»;

— силовые гнезда подключения различных сварочных кабелей.

—настройка величины сварочного тока;

В целях избежание перегрева сварочного инвертора «Ресанта САИ-250»  разработчики оборудовали его системой принудительного воздушного охлаждения , так как при сварке внутри аппарата выделяется большое количество тепла. С наружной стороны легко заметить решетку вентилятора данной системы охлаждения.

Настройка сварочного тока

«Ресанта-250» не отличается от своих сородичей  других производителей в плане принципа работы. Сначала переменной напряжение поступающее из обычной бытовой сети 220В превращается в постоянное до 400В, которое в дальнейшем преобразуется на модулированное напряжение высокой частоты. После чего понижающий трансформатор  уменьшает полученное преобразованное напряжение до необходимой рабочей установки.

Для улучшения качества сварочной работы, а также удобства в использовании данная модель «Ресанта-250» получила ряд дополнительных функций для обеспечения хорошего уровня работы.

Включены такие  дополнения как: Функция Arc Force — регулируемый форсаж дуги, «Anti Stick» и «Hot Start».

Для того чтобы с самого начала работы пользователь смог получить прочный и качественный шов, создатели инвертора реализовали   возможность «Hot Start» (горячий старт). Суть функции в следующем: в момент поджига дуги аппарат подает повышенный сварочный ток, которое сразу приходит в норму. Таким образом облегчается задача поджига дуги.

Кроме этого следует упомянуть  «Anti stick» (антизалипание) . Данная функция хорошо помогает уберечь электрод от довольно распространенной проблемы сварщиков- прилипания электрода к основному металлу.

Не стоит игнорировать правила безопасности при работе с аппаратом. Если в помещении большая влажность следует отказаться от работ, беря во внимание электрический корпус «ресанты саи 250».

При работе аппарата довольно часто попадают стружки и различная металлическая пыль , что нередко приводит к короткому замыканию. Следует отказаться от применения «болгарок» и других подобных инструментов вбили инвертора.  Не забывайте про псиловые провода, они также нуждаются в уходе. Длина кабеля питания — 1,9 м Длина кабеля с электродержателем — 3 м

Видео ремонт и обзор сварочного инертора «Ресанта-250»:

Электрическая принципиальная  схема  сварочного инвертора  Ресанта — 250

Схема инвертора Ресанта САИ-250

Электрическая принципиальная  схема  сварочного инвертора  Ресанта — 250

Схема РЕСАНТА_САИ-250 СКАЧАТЬ


Чистка внутренней схемы «Ресанта САИ-250»

Сварочный инвертор « Ресанта — 250 » выполнен в классическом металлическом корпусе и имеет на передней панели ряд индикаторов и регулировочных рукояток, а также рабочие разъемы. К ним относятся:
— индикатор «сеть»;
— индикатор «перегрев»;
— регулировка величины тока;
— силовые разъемы подключения сварочных кабелей.

Поскольку при выполнении сварочных работ, несмотря на инверторное исполнение агрегата выделяется значительное количество тепла, «Росанта- 250 » оснащается вентилятором принудительного охлаждения, решетка которого видна при внешнем осмотре изделия.

Принцип работы сварочного инвертора « Ресанта — 250 » не отличается от однотипных аппаратов сторонних производителей. Поступающее переменное напряжение бытовой электрической сети 220В преобразуется сначала до постоянного величиной 400В, которое в дальнейшем меняется на высокочастотное модулированное напряжение. Далее в работу вступает понижающий трансформатор, который понижает преобразованное напряжение до рабочего.

Для повышения качества работы, а также получения большего комфорта во время проведения сварочных работ, сварочный инвертор «Ресанта — 250» оснащается функциями «Anti Stick» и «Hot Start».

Функция «Anti stick» (антизалипание), как видно из названия, предотвращает прилипание электрода к поверхности свариваемых материалов. То есть, во время поджига дуги происходит автоматическое снижение сварочного тока, которое моментально восстанавливается после отрыва электрода.

А для того, чтобы получить сразу же, после начала сварки, красивый и прочный шов, в аппарате реализована функция «Hot Start» (горячий старт). При этом, в момент поджига дуги, происходит кратковременное повышение сварочного тока, которое сразу же снижается до нормального, требуемого состояния.

Раскрутка ресанта отверткой

При работе со сварочным инвертором « Ресанта — 250 » необходимо соблюдать меры безопасности. Так, поскольку аппарат выполнен в металлическом корпусе, категорически запрещается использовать последний при повышенной влажности.

Ремонт Ресанты своими руками

Попадающие внутрь стружки и металлическая пыль способны вывести из строя электронную часть, либо даже привести к замыканию. Поэтому использование «болгарок» и аналогичного инструмента вблизи сварочного инвертора запрещается. И, конечно, необходимо следить за состоянием силовых и питающего провода.

Видео обзор сварочного инертора « Ресанта — 250 »:











Подобные статьи

svarak.ru

Ресанта САИ-250ПН – как эксплуатировать правильно? + Видео

Сварочный однофазный инверторный аппарат Ресанта САИ 250 ПН позволяет выполнить операцию электродуговой ручной сварки при помощи электродов покрытого типа.

1 Ресанта САИ 250 ПН – принцип работы и устройство

Сварочный инвертор функционирует за счет преобразования переменного сетевого напряжения 50-герцного тока в постоянное. Показатель получаемого напряжения при этом составляет 400 В.
Сварочный ток регулируется за счет модуляции (по своей сути она является широкоимпульсной) получаемого высокочастотного напряжения.

Рассматриваемый нами аппарат для сварки изготовлен в корпусе из металла. На лицевой части данного корпуса размещаются силовые разъемы, предназначенные для подсоединения сварочных проводов, регулятор для выбора показателя сварочного тока, два индикатора ("Перегрев" и "Сеть"). Также в корпусе имеется специальное отверстие, через которое отводится горячий воздух. Оно является частью вентиляционной системы принудительного типа, защищающей инвертор от чрезмерного нагрева во время его эксплуатации.

Рекомендуем ознакомиться

В аппарате предусмотрена и еще одна защитная система, которая автоматически отключает сварочный агрегат в тех случаях, когда происходит замыкание силовых проводов. При этом на панели управления начинает светиться соответствующая лампочка. Инвертор характеризуется наличием двух важных функций, коими очень часто пользуются сварщики:

  • "Горячий старт";
  • "Анти-залипание".

Первая из них гарантирует качественное и быстрое поджигание сварочной дуги за счет увеличения показателя сварочного тока (человеку не нужно ничего делать, повышение тока выполняется в автоматическом режиме). А функция "Анти-залипание", наоборот, уменьшает сварочный ток, когда при поджигании дуги отмечается залипание сварочного стержня (электрода). После того, как залипание устраняется, аппарат самостоятельно восстанавливает рабочие характеристики сварки.

2 Технические характеристики и потребительские достоинства инвертора

Главное преимущество этого инвертора для бытовых пользователей состоит в том, что он специальным образом адаптирован под использование в тех сетях, где отмечается малое напряжение сети (140–240 В). Ресанта САИ 250 ПН без сбоев функционирует при указанном напряжении при осуществлении сварки в дуговом ручном режиме.

Разрешается применять сварочные стержни диаметром до 6 миллиметров. Сварочный ток на агрегате регулируется до 250 А. Очень важным представляется то, что инвертор способен длительное время выдерживать достаточно серьезные рабочие нагрузки. Это отличает его от других аппаратов, которые в изобилии имеются на прилавках специализированных магазинов.

На холостом ходу описываемый сварочный инвертор работает на напряжении 80 В. Долговечность эксплуатации агрегата на достаточно высокой мощности обеспечивается наличием в его схеме современных высококачественных IGBT-транзисторов. Кроме того, данное устройство для сварки имеет повышенный уровень защиты класса IP21.

Нельзя не отметить и компактность данного аппарата для сварки, а также его высокую мобильность. Наличие ручки для транспортирования инвертора упрощает его передвижение по территории объекта, на котором выполняются рабочие мероприятия. Также пользователи отмечают простоту и точность настройки сварочного аппарата Ресанта 250 ПН. Причем выставленные параметры гарантированно сохраняют заданные значения даже в тех случаях, когда электросеть не отличается стабильностью своих технических показателей.

В целом теххарактеристики интересующего нас инвертора таковы:

  • длительность нагрузки при 250 А – не менее 70 %;
  • наибольший ток потребления – 35 А;
  • рабочий температурный интервал среды – от -10 до +40 °С;
  • интервал регулирования тока для сварки – от 10 до 250 А;
  • напряжение дуги – 30 В.

При необходимости агрегат можно подключать к генераторному оборудованию, функционирующему от бензина. Рекомендуется использовать генератор с мощностью более 5 киловатт.

Важно! При выборе электрода для сварки (он может быть сечением до 6 миллиметров) следует учитывать то, что сварочный ток снижается тогда, когда уменьшается величина входного напряжения.

3 Как правильно подготовить инвертор к работе?

Схема подготовки аппарата к использованию достаточно проста, но соблюдать ее требуется очень точно, если вы хотите чтобы инвертор служил долго и без аварий. Прежде всего необходимо подключить заземляющий кабель и провод с электрическим держателем к силовым клеммам агрегата (обязательно обращайте внимание на полярность электродов, которые вы применяете).

Установите регулятор на наименьший сварочный ток, после чего можно включать инвертор в сеть, а затем запускать его. Нужный показатель сварочного тока следует подбирать по таблице, рекомендованной производителем Ресанта САИ 250 ПН:

  • от 200 до 300 А – сечение электрода 6 мм;
  • от 160 до 200 А – 5 мм;
  • от 130 до 160 А – 4 мм;
  • от 90 до 140 А – 3,2 мм;
  • от 60 до 90 А – 2,5 мм;
  • от 50 до 60 А – 2 мм;
  • от 25 до 50 А – 1,6 мм.

После выполнения сварочных работ ток при помощи регулятора ставится на минимальную отметку, инвертор отключают (сначала выключателем, а потом и от сети). Необходимо также отсоединить от агрегата кабель заземления и электрического держателя.

4 Требования безопасности при эксплуатации инвертора

Агрегат перед запуском следует на протяжении 2–3 часов выдержать при плюсовой температуре воздуха. В противном случае в нем может образоваться конденсат, который приведет аппарат к выходу из строя. Категорически запрещено использовать инвертор в тех ситуациях, когда его сварочные кабели либо провод подключения к сети имеют повреждения (даже незначительные).

Рядом с работающим сварочным агрегатом нельзя обрабатывать изделия из стали и металла при помощи электрических пил, болгарок и аналогичного инструмента, при эксплуатации которого образуется металлическая пыль. Она может попасть внутрь инвертора и вывести его из строя. Кроме того, запрещается включать аппарат в помещениях с высокой влажностью и на открытых площадках во время осадков.

Перед использованием Ресанта САИ 250 ПН рекомендуется изучить "Правила по ТБ для пользователей электрическими установками" и "Правила работы на бытовых электроустановках". При эксплуатации инвертора следует:

  • соблюдать стандарты пожарной безопасности;
  • работать в маске (защитной) для сварщиков, в специальной одежде, головном уборе и перчатках, предохраняющих руки от возможных термоожогов;
  • обеспечить доступ свежего воздуха к месту проведения сварочных работ (если сварка производится в помещении, оно должно хорошо проветриваться).

Хранить аппарат нужно в помещениях, где исключено выделение щелочных или кислотных паров, а также нет чрезмерной запыленности. Оптимальные параметры для хранения агрегата:

  • влажность (относительная) – до 80 процентов;
  • температура – не более +50 и не менее -10 градусов.

5 О возможности самостоятельного ремонта сварочного инвертора

Эксплуатационный потенциал и запас Ресанта САИ 250 ПН очень высок. Аппарат признается многими зарубежными специалистами одним из лучших в своем классе. При грамотном применении данного оборудования его ремонт может не требоваться годами (даже тогда, когда инвертор используется весьма активно). Но, конечно же, вечных аппаратов не бывает, поэтому следует быть готовым к тому, что инвертор, возможно, придется ремонтировать.

Желательно выполнять ремонт силами специалистов (во многих российских населенных пунктах функционируют авторизованные мастерские, занимающиеся техникой фирмы "Ресанта"). При этом некоторые незначительные поломки пользователь может устранить и самостоятельно (прочитать как выполнить ремонт сварочных инверторов своими руками можно у нас на сайте). Например, если на панели появляется сигнал перегрева, следует прочистить агрегат от скопившейся в нем пыли.

А вот когда инвертор не может набрать максимальную мощность, помогает сушка электрода, используемого для сварки. Очень часто именно мокрый сварочный стержень становится причиной неудовлетворительной работы инвертора. Аналогичная проблема возникает и в тех случаях, когда величина напряжения в электросети очень мала.

tutmet.ru

Сварочный аппарат инверторный САИ-250 в кейсе

Описание

Особенности и преимущества

  • Сварочный аппарат инверторный САИ-250 в кейсе работает от бытовой электросети и не требует особого способа подключения.
  • Инверторная система использует сравнительно небольшой трансформатор в комплекте с  IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
  • Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
  • Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
  • Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
  • Возможность преобразования тока высокой частоты (отсюда небольшие параметры трансформатора) и широкий диапазон регулирования мощности сварочного тока являются преимуществами данного аппарата.
  • Возможно использование электродов переменного или постоянного тока.
  • Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.

Общее описание

Устройство Ресанта САИ-250 представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220 В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 6 мм включительно.

Сварное соединение металлических элементов довольно распространено как в производстве, так и в бытовых условиях. Сварка превращает разные железные элементы в единую крепкую неразборную конструкцию, прочность которой несравнима ни с чем. Как правило, такой способ соединения используют для получения наиболее надежного стыкования там, где нельзя или не получается использовать резьбовое соединение. Ручная сварка довольно широко распространена как в быту, так и на производстве (любые строительные, монтажные, ремонтные работы и т.д.). И если ранее, для проведения таких работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.

Описываемый агрегат Ресанта САИ-250 является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.

В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-250 составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.

Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.

Чтобы облегчить работу сварщика (особенно это касается новичков), конструкторы сварочных аппаратов Ресанта САИ  создали в них такую полезную функцию, как «горячий старт» (HOT START). В момент достаточного сближения электрода со свариваемыми элементами, система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги. Процесс сварки, при этом, значительно облегчается.

Функция «антизалипание» (ANTI STICK), так же характерная для всех аппаратов Ресанта САИ, в свою очередь призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги. В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода. Сразу после этого система восстанавливает рабочие параметры.

Главная часть сварочных аппаратов фирмы Ресанта изготовлена на основе высокотехнологичных транзисторов типа IGBT. В результате удалось добиться значительного увеличения срока эксплуатации системы, а так же значительно сократить её габариты и массу. Транзисторная плата характерно расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев.

Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-250 этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.

Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (85 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.

Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-250 обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.

Устройство и функциональность

Корпус сварочного аппарата Ресанта САИ-250 имеет компактную прямоугольную форму, размерами 350х140х250 мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).

На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления. Она очень проста, понятна и позволит разобраться в ней даже новичку. Здесь конструкторы поместили поворотный регулятор рабочего тока от 10 до 250 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева. На этой же панели имеются клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. В верхней части корпуса сделаны крепления для наплечного ремня.

Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц). Таким образом, удается увеличить силу тока до 250 А при напряжении 85 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.

Надежную работу и безопасность сварочного аппарата Ресанта САИ-250 обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.

Принцип сварки состоит в том, что между соединяемыми кромками и приближенным к ним электродом, при помощи рабочего тока, загорается электрическая дуга, разогревающая их до температуры плавления. Расплавленный электрод прочно сваривает соединяемые кромки, образуя сварочный шов. Функции горячего старта и антизалипания обеспечиваются автоматической регулировкой рабочего тока. Первоначальное сближение электрода с кромками дает повышенный импульс для быстрого загорания дуги. Далее ток резко падает, не позволяя электроду залипнуть. Специальное покрытие электрода состоит из специального флюса и предотвращает прямой контакт расплава с кислородом и примесями азота, содержащимися в окружающем воздухе. Качество сварного шва напрямую влияет на прочность соединения, поэтому его необходимо проверять. Для этого следует отбить молотком налет шлака и убедиться в равномерности и целостности шва.

Подготовка к работе и меры безопасности

Инверторный сварочный аппарат Ресанта САИ-250 не сложен.  Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.

Если сварочные работы проводятся не на улице, а в помещении, необходимо позаботиться о его хорошем проветривании и отсутствии в нем легковоспламеняющихся материалов и газов. Приступая к работе, пользователь обязательно должен применять средства защиты (перчатки, головной убор, специальная одежда и специальная маска для защиты глаз и лица). Кроме этого, необходимо строго придерживаться правил пожарной безопасности и требований по безопасной эксплуатации оборудования подобного рода.

Изготовитель сварочного инвертора Ресанта САИ-250 дает гарантию на его безупречную работу на протяжении 24-х месяцев со дня его официальной продажи.

resanta24.ru

Сварочный аппарат Ресанта САИ 250 ПН: виды, схема, характеристики

Компанию Ресанта можно отнести к одним из наиболее популярных брендов на современном отечественном рынке сварочного оборудования. Такую популярность она заслужила благодаря относительно низкой стоимости, хотя качество оборудования при этом практически не страдает. В ассортименте компании имеется множество удачных моделей различных мощностей. Если вас интересует техника высокой мощности, то сварочный аппарат Ресанта 250 будет одним из лучших вариантов выбора. Это универсальная модель техники, величина тока на которой может составлять до 250 А. Это позволяет легко использовать электроды толщиной в 5 мм и более.

Сварочный аппарат Ресанта 250

Данная модель находит применение как среди профессионалов на предприятиях, так и среди новичков. Она обеспечивает хорошие условия работы, как для сваривания тонких заготовок так и для более толстых деталей. Техника рассчитана исключительно на работу со штучными покрытыми электродами, предназначенными для дуговой сварки. Как и другие модели данной серии, сварочный аппарат Ресанта САИ 250 обладает однофазным подключением, что позволяет без проблем подсоединять технику в обыкновенную бытовую розетку.

Несмотря на довольно высокую мощность, которая явно выше среднего уровня современных моделей, инвертору удается сохранить свои компактные размеры. Масса здесь составляет всего около 5 кг, тогда как аналогичные модели могут весить от 10 и более. Такие параметры позволяют использовать технику практически во всех сферах. Аппарат можно встретить на стройке, где соединяются крупные детали металлоконструкций. Также он может работать и в домашних условиях, где нет столь высоких требований, так что можно без проблем эксплуатировать технику в длительных режимах.

Отличительные особенности

Главной особенностью техники является компактность при высоких параметрах. 250 А может выдать далеко не каждый сварочный аппарат. Это совсем не значит, что он пригодится только тем, кто собирается работать при таких параметрах. Это значит, что при работе в 200 А он сможет беспрерывно сваривать значительно дольше, чем аналогичный аппарат с максимальной силой тока в 200 А. Естественно, что при этом у него будут большие затраты электроэнергии.

Преимущества

  • Относительно низкая стоимость;
  • Высокий уровень качества техники, соответственно ее цене;
  • Большая мощность, в сравнение со среднестатистическими моделями;
  • Компактные габариты и низкий вес;
  • Нет проблем с подключением, так как сварочный аппарат Ресанта САИ 250, может подключаться к обыкновенной розетке;
  • Здесь имеется отличная встроенная система охлаждения, позволяющая вести работу на максимальных параметрах 70% времени без отдыха;
  • Широко развитая сеть магазинов позволяет выполнять гарантийные обязательства и легко подобрать необходимые аксессуары.

Недостатки

  • Комплектные провода не лучшего качества, но это можно легко заменить покупкой новых;
  • Лопасти вентилятора изготавливаются из хрупкого материала, так что нужно избегать попадания в них твердых предметов;
  • Аппарат обладает высокими затратами электроэнергии;
  • Ручки шкалы регулировки являются очень легкими в движении, что позволяет их запросто сбить во время работы.

Устройство и принцип работы

В данную модель входят следующие технические узлы:

  • Первичный выпрямитель;
  • Вторичный выпрямитель;
  • Радиатор выпрямителя;
  • Транформатор;
  • Радиатор транзисторов;
  • Система охлаждения;
  • Реле мягкого пуска;
  • Датчик силы тока;
  • Стабилизатор интегральный;
  • Фильтр помех.

Исходя из такой комплектации, техника обладает следующим принципом работы:

  • Ток из розетки по кабелю попадает на первичный выпрямитель, находящийся в начале инвертора. На данном этапе происходит преобразование тока из переменного в постоянный;
  • Следующим этапом является снижение напряжения, которое до этого равнялось 220 В. Здесь же ток переходит из постоянного состояния в переменное, но на этот раз его частота становится намного выше.
  • Далее электричество поступает на трансформатор, который находится в инверторе. Здесь идет очередное понижение напряжения, чтобы увеличить силу тока. Именно этот узел подстраивает значения под заданные режимы сварки.
  • Далее располагается вторичный выпрямитель. Он снова трансформирует ток из переменного в постоянный и происходит точная подгонка параметров.

Виды и технические характеристики

Данная техника выпускается в нескольких разновидностях. Самыми распространенными стали аппарат сварочный инверторный Ресанта САИ 250 Проф и сварочный инвертор Ресанта САИ 250 ПН.

Серия Профессионал имеет следующие характеристики:

ПараметрыЗначение параметров
Диапазон допустимого напряжения, В140-260
Максимальный ток потребления, А35
Напряжение х.х, В80
Напряжение сварочной дуги, В29
Широта диапазона рабочего тока, А10-250
Максимальная продолжительность нагрузки при 250 А, %70%
Максимальный диаметр расходного материала, мм6
Класс защитыIP21
Вес, кг5,2

Аппарат сварочный инверторный Ресанта САИ 250 Проф

Его ближайшая разновидность сварочный аппарат Ресанта САИ 250 ПН обладает такими параметрами:

ПараметрыЗначение параметров
Диапазон допустимого напряжения, В140-240
Минимальный ток потребления, А10
Напряжение х.х, В80
Напряжение сварочной дуги, В29
Широта диапазона рабочего тока, А10-250
Максимальная продолжительность нагрузки при 250 А, %70%
Максимальный диаметр расходного материала, мм6
Класс защитыIP21
Вес, кг6,7

Сварочный аппарат Ресанта САИ 250 ПН

Режимы

Режимы настройки
Толщина заготовки, мм0,51-234-56-89-1213-1515-17
Диаметр расходного материала, мм11,5-233-444-556
Величина тока, А154079130160175220250

Схема

Схема аппарата будет полезна во время ремонта, а также для более понятного принципа работы. Здесь показаны все основные детали, которые входят в состав аппарата. Благодаря этому, можно узнать, где именно произошла неполадка, на что она влияет и какими аналогами можно заменить поврежденные детали.

Схема инвертора Ресанта САИ 250

Инструкция по эксплуатации

Следует знать не только как выбрать сварочный инвертор, но и как им правильно пользоваться. Если ваш выбор пал не такую технику как сварочный аппарат инверторный Ресанта САИ 250, то следует позаботиться о том, чтобы обеспечить ему максимальное охлаждение естественным путем. Дело в том, что это очень мощная модель и здесь чем выше уровень охлаждения, тем лучше. При эксплуатации в закрытом помещении следует устанавливать его рядом с вентиляцией.

Нужно уделить внимание креплениям, так как недостаточно хорошо закрепленные провода часто являются причинами проблем во время сварки и разнообразных поломок. Перед началом работы нужно убедиться, что техника является работоспособной и не сможет навредить здоровью человека.

Затем определиться с режимом, в котором будет проводиться сварка, чтобы выставить все максимально точно и надежно. Эксплуатировать аппарат на максимальной мощности в течение долгого времени не рекомендуется. На 10 минут времени требуется 7 минут непрерывной работы и 3 минуты отдыха. Во время отдыха ни в коем случае нельзя выключать аппарат, так как система охлаждения отключится вместе с ним.

Настройка параметров происходит благодаря специальным ручкам регулятора. В этой модели на каждый параметр представлена своя ручка. Это весьма удобно, так как в некоторых современных разновидностях инверторов использую один универсальный регулятор и электронный переключатель режимов, которые профессионалы ценят меньше, чем данный тип.



Аналоги

Сварочный аппарат инверторный САИ 250 Ресанта является не единственным в своей серии. Ближайшей к нему моделью является Ресанта 220, которая обладает максимальной величиной тока в 220 А. Среди других марок имеются и более серьезные разновидности, величина которых достигает 285 А. Явным тому примером является сварочный аппарат PIT.

svarkaipayka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
