Сверлильный станок 2М112: технические характеристики, паспорт

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

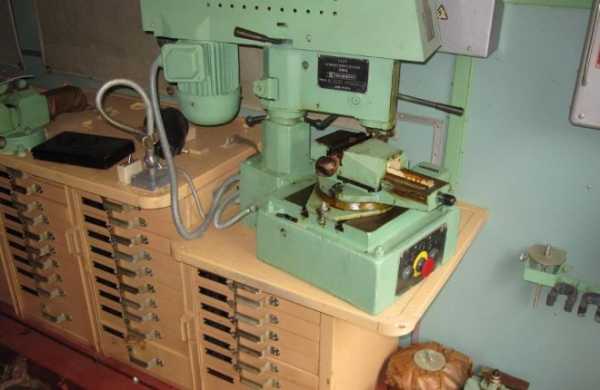

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

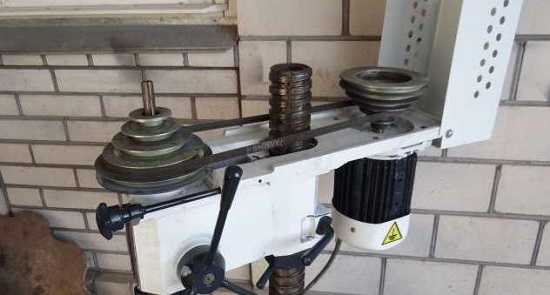

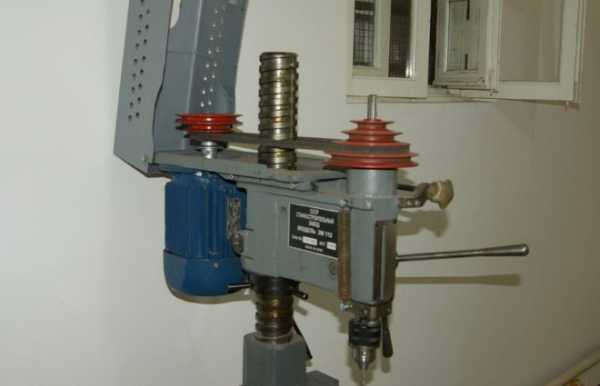

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

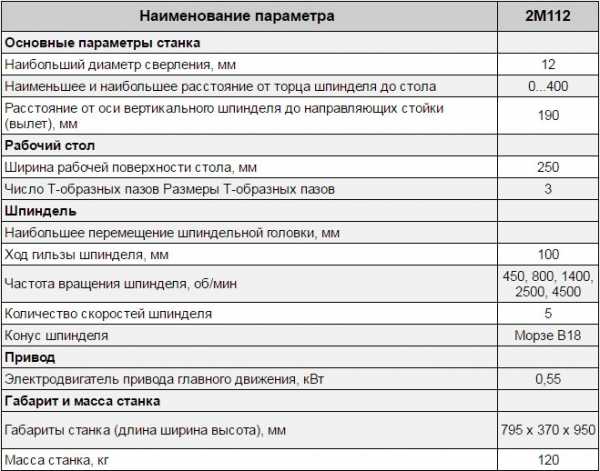

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.
Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

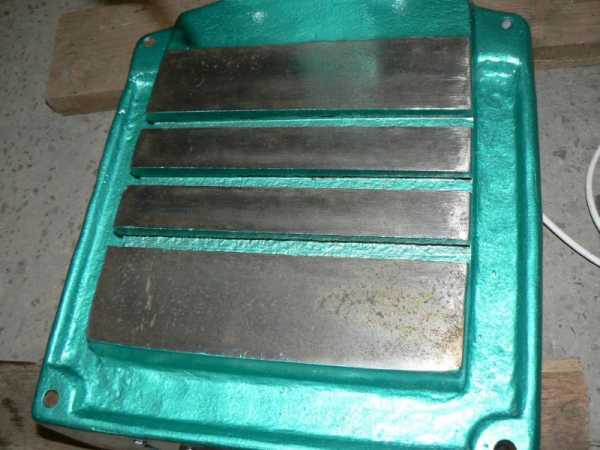

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

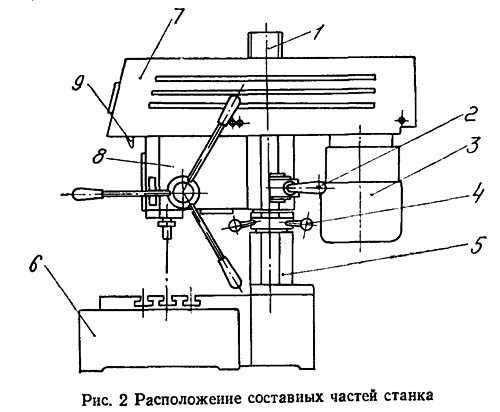

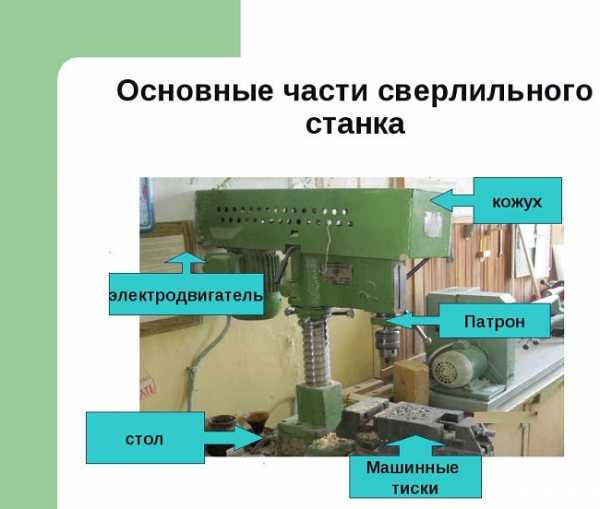

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;

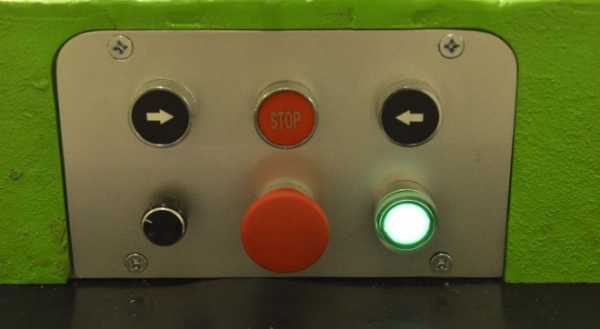

  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

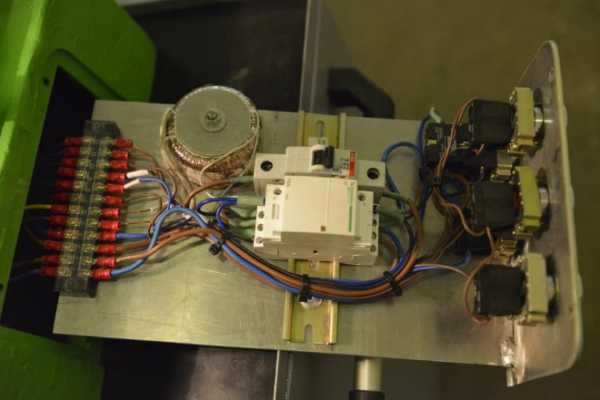

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

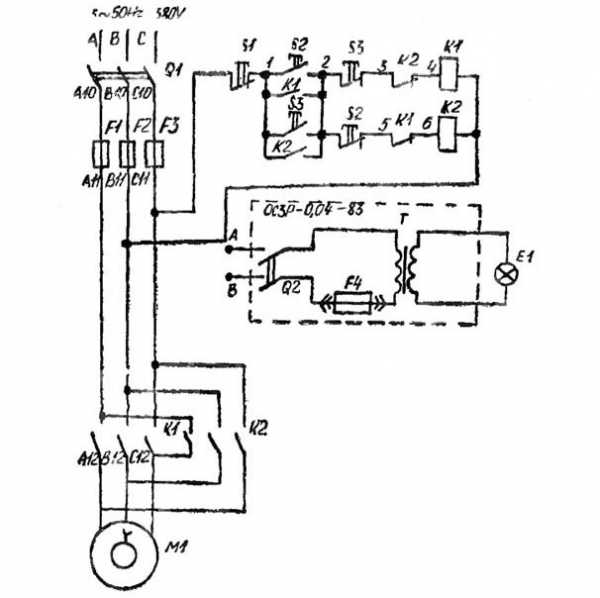

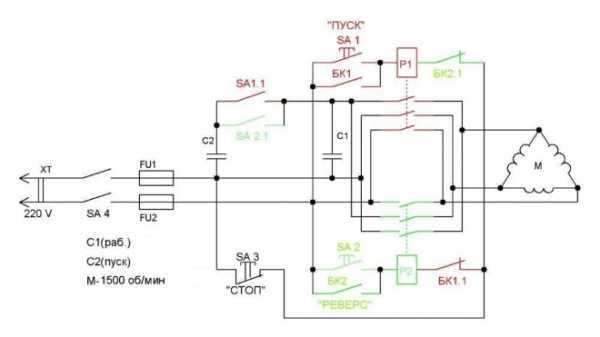

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь

Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Вертикальный настольно-сверлильный станок 2М112: характеристики, паспорт

Выдержавший несколько модернизаций советский вертикальный настольно-сверлильный станок модели 2М112, имеющий координатный стол, до сих пор широко востребован и для нужд домашней мастерской, и в небольших ремонтных предприятиях. Независимо от производителя (а модель 2М112 выпускалась в Литве заводом Komunaras, и в г. Киров, ныне Вятка – местным станкостроительным заводом), данный агрегат сохраняет достаточную функциональность и удобство.

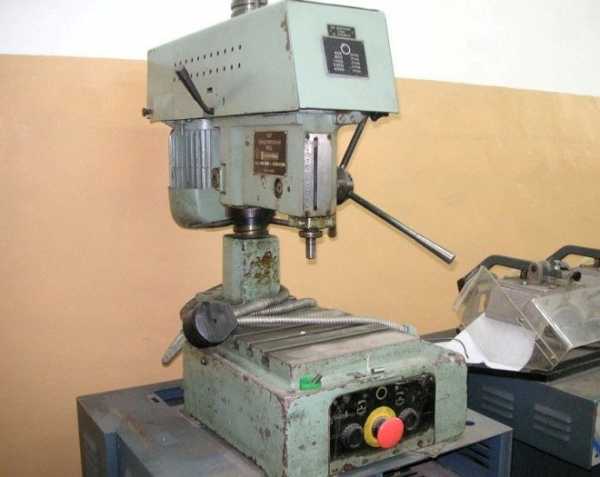

Общий вид настольно-сверлильного станка 2М112

Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента. Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских.

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.  Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

  1. Вылет шпинделя – 0,19 м.
  2. Номер применённого конуса Морзе – В18.
  3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
  4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
  5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
  6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин-1.
  7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
  8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
  9. Вес – 120 кг.

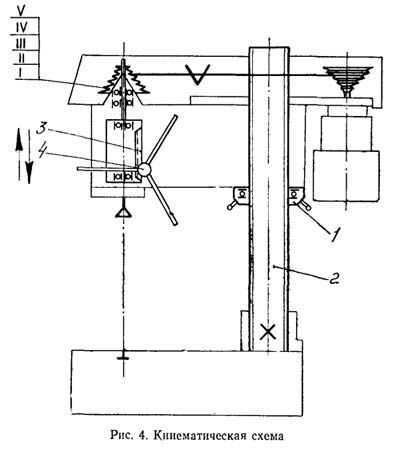

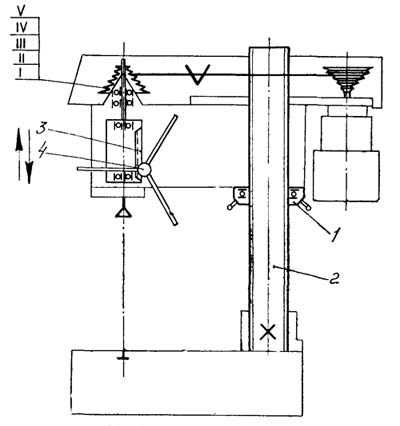

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров —  рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

  1. Электрический двигатель.
  2. Клиноременную передачу.
  3. Вертикальный кронштейн.
  4. Шпиндель, входящий в состав инструментальной головки.
  5. Рукоять передвижения инструментальной головки по кронштейну.
  6. Рукоятку подачи пиноли.
  7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
  8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
  9. Хомут с мерной линейкой.

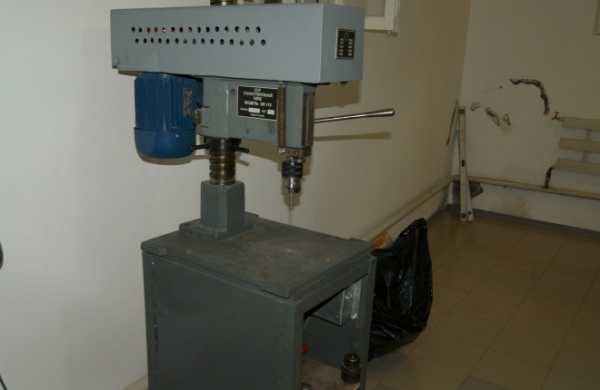

Настольно-сверлильный станок 2М112 без защитного кожуха

Описание работы сверлильного станка 2М112

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

Рабочий стол настольно-сверлильного станка 2М112
Ременная передача настольно-сверлильного станка 2М112

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

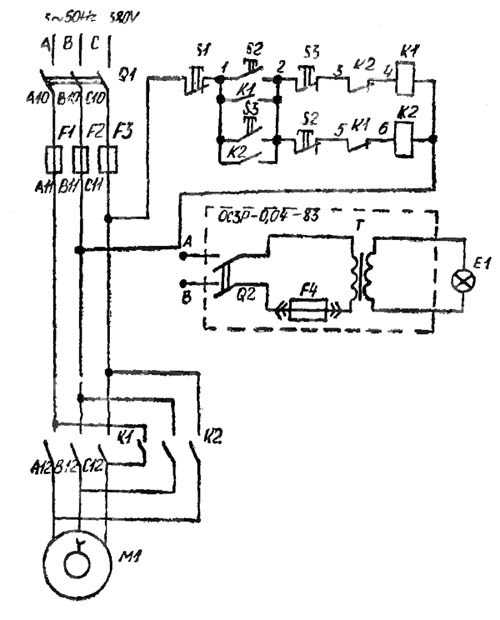

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Обзор настольно-сверлильного станка 2М112

Содержание

Станок 2М112 — широко распространенная во времена СССР модель вертикально-сверлильного оборудования, производимая Кировским станкостроительным заводом в период 1980—1995 год. Данный агрегат отличается продуктивностью, повышенным запасом надежности и точностью рассверливания.

В статье будут рассмотрены назначение, функциональные возможности, особенности конструкции и технические характеристики станка 2М112.

Функциональность, сфера использования

Настольный сверлильный станок 2М112 является оборудованием бытового класса, предназначенным для использования в ремонтных мастерских, металлообрабатывающих цехах либо небольших предприятиях. Данные агрегаты способны работать с деталями из стали, цветных сплавов, пластика и дерева.

Вертикально-сверлильный станок 2М122 может выполнять следующие технические операции:

  • сверление сквозных и глухих отверстий;
  • зенкерование;
  • рассверливание;
  • развертывание;
  • нарезание резьбы (дюймовой, метрической).

Среди эксплуатационных преимуществ данного оборудования, сделавших его одним из наиболее востребованных сверлильных агрегатов в СССР, выделим сравнительную простоту конструкции, обеспечивающую легкость управления, надежность и длительный эксплуатационный ресурс.

Читайте также: для чего и где применяются токарные станки ТВ?

Особенностью станка является использование в его конструкции 5-ти ступенчатого шкива двигателя, который дает 5 скоростей вращения шпинделя, что позволят выбрать оптимальный режим обработки металла любой твердости. Скорость резания подбирается посредством изменения положения ремня в коробке передач.

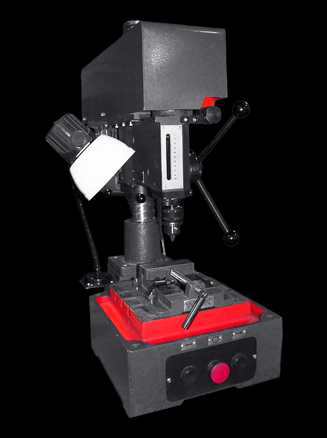

Внешний вил 2М112

В конструкции данной модели предусмотрена возможность использования дополнительной опорной тумбы, при комплектации которой появляется возможность обработки торцов длинных заготовок (валов) диаметром до 120 мм и длиной до 1000 мм.

Среди аналогов данной модели, производимых отечественными предприятиями, выделим распространенные станки ЕНС12 (производства завода ЕСЗ) и ГС2112 (Гомельский завод станочных узлов), которые имеют идентичные характеристики и компоновку.
к меню ↑

Особенности конструкции

Вертикально-сверлильный станок 2М112 имеет типовую конструкцию, состоящую из следующих узлов:

  1. Колонка.
  2. Зажим шпиндельной бабки.
  3. Электродвигатель.
  4. Устройство подъема шпиндельной бабки.
  5. Несущий кронштейн.
  6. Опорная плита.
  7. Верхняя часть корпуса (кожух).
  8. Шпиндельная бабка.
  9. Устройство натяжения ремня.

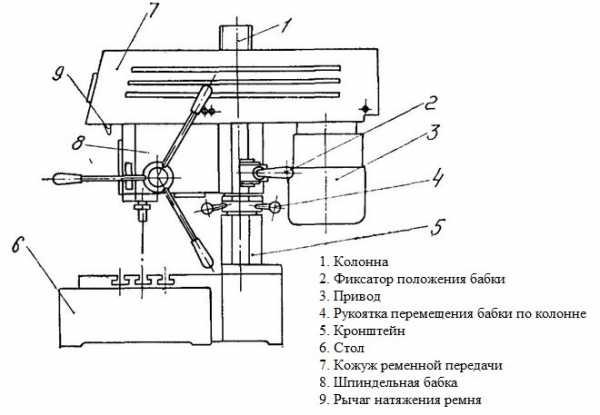

Расположение конструктивных узлов вы можете увидеть на приведенной схеме.

Конструкция 2М112

Главным рабочим узлом станка является шпиндельная бабка, выполненная в сборном корпусе из чугуна. В корпусе расположен сам шпиндель, устройство натяжения ремня и ламы местного освещения рабочей зоны. Бабка имеет поворотную конфигурацию — она может проворачиваться на колоне и фиксировать в требуемом положении. Для ее перемещения необходимо отключить зажимное устройство (№2), опускание и подъем бабки осуществляется поворотом соответствующего рычага (№4).

На задней части корпуса шпиндельной балки смонтирован электродвигатель асинхронного типа мощностью 550 Вт. В отличие от коллекторных приводов асинхронный мотор устойчив к перегрузкам и нагреву, что позволяет эксплуатировать сверлильный станок беспрерывно. Кнопка включения привода вынесена на переднюю часть корпуса агрегата.

Шпиндельный узел 2М112

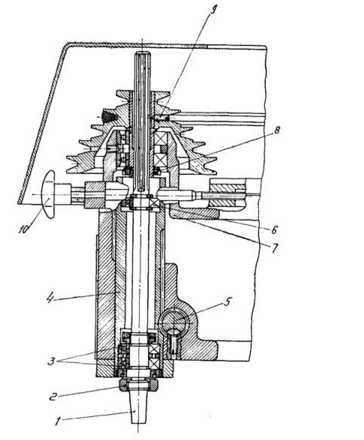

Устройство шпиндельного узла 2М112 представлено на вышеприведенной схеме, он состоит из:

  1. Шпиндель.
  2. Гайка для снятия патрона с шпинделя.
  3. Шариковый подшипник вращения.
  4. Гильза.
  5. Валик-шестерня (выполняет подачу шпинделя, передавая на него вращение от штурвала).
  6. Шариковый подшипник.
  7. Втулка вращения.
  8. Шкив.
  9. Регулирующая ручка.

В данной модели предусмотрены такие органы управления как рукоять подачи шпинделя, рычаги перемещения и фиксации шпиндельной бабки, фиксатор подмоторной плиты, механизм натяжения ремня и кнопки управления приводом.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Фиксация передаточного ремня в 2М112 выполняется предельно просто — необходимо лишь открыть ременную передачу от защитного кожуха, с помощью специального рычага опустить подмоторную плиту, затем валиком натянуть ремень и зафиксировать его рукоятью. Выполнять подтяжку необходимо с периодичностью в 1-2 недели, поскольку ослабление ремней способно существенно снизить крутящий момент шпинделя.
к меню ↑

Обзор станка 2М112 (видео)


к меню ↑

Технические характеристики

Предлагаем вашему вниманию перечень основных характеристики настольно-сверлильного станка 2М112:

  • количество шпинделей — 1;
  • максимальный диаметр сверления;
  • расстояние между нижней частью шпинделя и поверхностью рабочего стола: наибольше — 400 мм, наименьше — 0 мм;
  • вылет шпинделя — 180 мм;
  • размеры рабочего стола (плиты) — 25*25 см, количество Т-образных пазов — 3 шт.

Кинематическая схема станка

Параметры шпинделя:

  • тип конуса — Морзе В18;
  • ход гильзы — 100 мм;
  • наружный диаметр — 17 мм;
  • длина перемещения головки шпинделя — 300 мм.

Электрическая схема станка

Параметры привода:

  • тип электродвигателя — асинхронный, мощность — 550 Вт;
  • количество скоростей вращения шпинделя — 5 шт;
  • частоты вращения — 4500, 2500, 1400, 800 и 450 об/мин.

На привод установлен клиновый передаточный ремень типа «А» длиной 118 см. Размеры станка составляют 80*37*95 см, вес — 120 кг. Для сравнительно небольших гарабитов агрегат имеет серьезный вес, который исключает возможность возникновения вибраций в процессе работы.
к меню ↑

Наладка и подготовка станка к эксплуатации

Процесс подготовки вертикально-сверлильного станка 2М112 к использованию состоит из следующих операций:

  1. Смазка узлов вращения.
  2. Подгонка рабочего стола по высоте и его фиксация.
  3. Установка сверла в шпиндель.
  4. Фиксация обрабатываемой детали на столе посредством прихватов либо прижимной планки.
  5. Проверка совпадения оси сверла и предварительно размеченной на заготовке точки сверления.

Устанавливать сверло необходимо в сверлильный патрон, другие типы инструмента (метчики, резцы) — в коническое отверстие на торцу шпинделя. Посадочное гнездо и сам инструмент перед монтажом нужно очистить от масла и загрязнений ветошью, после чего хвостовик сверла (или сверло вставленное в патрон) вводится коническое гнездо на шпинделе так, чтобы его лапка вошла в выбивное отверстие, фиксируется в шпинделе хвостовик с помощью сильного толчка.

Демонтаж инструмента выполняется посредством плоского клина, один из его концов необходимо ввести в выбивное отверстие и легко ударить по противоположной стороне клина. В результате клин выжмет хвостовик сверла из посадочного отверстия. Также допустимо изъятие инструмента посредством клина радиусного типа либо эксцентрикового ключа.

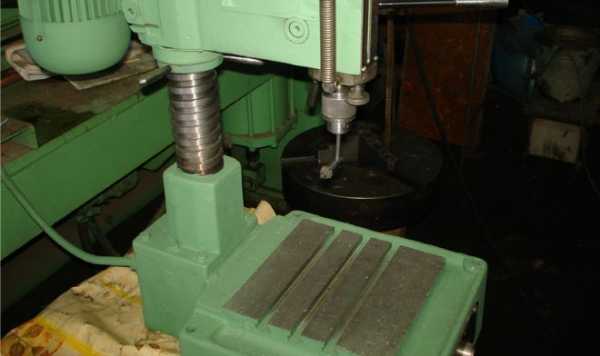

2М112 в рабочем состоянии

Способы фиксации деталей на рабочем столе станка крайне вариативны, они подбираются исходя из размеров и массы обрабатываемых заготовок. Мелкогабаритные конструкции удобнее всего закреплять на призматической прокладке либо с помощью тисков, смонтированных в Т-образные пазы стола. Если размеры заготовки не позволяют закрепить ее в тисках, фиксировать ее нужно с помощью прижимных планок прямо на поверхности стола. Учитывайте, что окончательную фиксацию детали нужно выполнять только после совмещения осей сверла и формируемого отверстия.

После того как сверло смонтировано а деталь закреплена необходимо осуществить настройку станка. Суть настройки заключается в установке передаточного ремня на требуемую шестерню шкива для получения нужной частоты оборотов шпинделя. Частота оборотов подбирается в соответствии с положениями технологической карты (в промышленных условиях) либо по справочникам, исходя из глубины и диаметра рассверливаемого отверстия и типа обрабатываемого материала.

По завершению подготовительных работ  необходимо выполнить пробный пуск вертикально-сверлильного станка 2М112. Убедившись в правильности его настройки можно начинать процесс сверления.

Читайте также: «Где купить настольный сверлильный станок в Москве?»

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Сверлильные

ostanke.ru

Технические характеристики сверлильного станка 2м112

Содержание

Настольный вертикальный сверлильный станок 2М112 является одним из лидеров рынка сверлильного оборудования в средней ценовой категории. Соотношение стоимость и эксплуатационных характеристик данного агрегата на порядок превышает всех конкурентов как отечественного, так и зарубежного производства.

Сверлильный станок 2М112 нового образца

В данной статье будут рассмотрены технические характеристики, устройство и особенности конструкции, паспорт, а также сильные и слабые стороны сверлильного станка 2М112.

Читайте также: «Где купить настольный сверлильный станок в Москве?».

Общая информация об оборудовании

Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.

Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.

Основные узлы сверлильного станка 2М112

2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.

Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.

В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.

Регулировочные элементы станка 2М112

Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.

Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
к меню ↑

Технические характеристики станка 2М112

Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.

Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.

Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.

Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.

Станок 2М112 образца 1985 года

Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.

Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.

Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
к меню ↑

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Конструкционные особенности агрегата

Основные элементы конструкции, которыми обладает вертикальный сверлильный станок 2М112, следующие: рабочая плита, несущая колонна, корпус силового агрегата, электромотор мощностью 550 Ватт, элемент, приводящий шпиндель в движения, фиксатор шпинделя, кронштейн, ремни для натяжения передачи и защитный кожух.

Ручное управление осуществляется посредством рукояти для передвижения шпинделя, его фиксатора, и рычага для регулирования натяжения ремней передачи.

Также присутствует вынесенная на корпус станка кнопка для включения и выключения электромотора. Регулировка положения рабочей плиты осуществляется с помощью расположенного на ней фиксатора.

Механизм регулировки передачи оборотов двигателя

Шпиндель станка расположен в литом чугунном корпусе, что исключает возможность его механического повреждения вследствие внешних факторов. В самом корпусе, помимо шпинделя, расположена система натяжения ремней передачи, шпиндельный узел, и элемент, соединяющий шпиндель с электроприводом.

Настольный сверлильный станок 2М112 оборудован системой освещения рабочей панели, что позволяет эффективно работать даже в помещениях с плохим освещением.
к меню ↑

Преимущества и недостатки

Высокая популярность данного агрегата на территории стран бывшего СССР обусловлена наличием у 2М112 ряда важных преимуществ, которые делают его использование предпочтительнее, чем использование конкурентных устройств от иностранных производителей.

В производственных цехах всевозможных заводов можно нередко встретить хорошо работающий настольный станок 2М112 1985—1990 года выпуска.

Даже если данный агрегат выходит из строя полностью, и не подлежит ремонту, что случается крайне редко, большинство профессионалов предпочитают заменить его на аналогичный станок, а не приобретать низкокачественные китайские модели, либо хорошие, но чрезмерно дорогие европейские устройства.

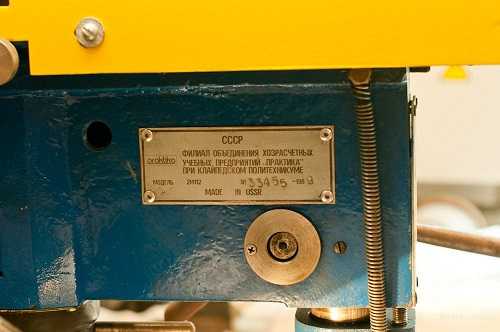

Агрегат 1989 года выпуска — заводские характеристики

Рассмотрим преимущества, которыми обладает вертикальный сверлильный станок 2М112, более детально

  1. Выносливость – у данного агрегата действительно впечатляющий рабочий ресурс, который позволяет ему эффективно функционировать при самых жестких условиях эксплуатации.
  2. Простота конструкции – станок не требует никакого сложного ухода и технического обслуживания.
  3. Ремонтопригодность – простота конструкции обуславливает высокую ремонтопригодность 2М112, при этом, любые детали для данной модели присутствуют на рынке в огромном количестве.
  4. Мощность – электродвигатель на 550 Ватт полностью удовлетворяет потребности мелкосерийного производства и бытового использования.
  5. Стоимость – вертикальный сверлильный станок 2М112 обладает лучшим из доступных на рынке соотношением цены и технических характеристик.

Не обделена данная модель и недостатками, которые, по большей мере связанны с очевидным моральным устареванием агрегата.

Поскольку 2М112 проектировался еще в Советском Союзе, свыше тридцати лет назад, вполне очевидно, что он будет уступать современным аналогам по точности и эффективности работы. Аппарат 2М112 не способен обеспечить продуктивность, которую могут выдавать японские, либо немецкие сверлильные станки.

Также он уступает им в компактности и удобстве работы, однако, если вы ищите недорогой, надежный и выносливый настольный вертикальный сверлильный станок, и технические характеристики 2М112 вас устраивают, то можете быть уверенными – лучшего варианта попросту не существует.
к меню ↑

Обзор сверлильного станка 2М112 (видео)


к меню ↑

Отзывы о модели

Чтобы вы смогли составить исчерпывающую картину в вопросе преимуществ и недостатков сверлильного станка 2м112, мы предлагаем вашему вниманию отзывы людей, обладающих многолетним опытом работы на данном агрегате.

Виктор, 27 лет, Ростов:

Являюсь владельцем интернет-магазина сверлильного оборудования, который реализовывает как портативные дрели, так и стационарные сверлильные станки. Могу сказать, что за шесть лет существования магазина, лидером по продажам был и остается 2м112.

У данного агрегата, в сравнении с конкурентами по ценовой категории, на порядок лучше все – цена, технические характеристики, надежность, ресурс работы. В общем, могу сказать, что ни один китайский сверлильный станок с нашим 2М112 и рядом не стоял.

Олег, 39 лет, Москва:

Занимаюсь ремонтом и восстановлением старых советских автомобилей. Поскольку необходимость рассверливать металлические детали возникает регулярно, недавно было принято решение приобрести сверлильный станок.

Бюджет был довольно скромным, так что изначально заглядывался на недорогие агрегаты от китайских производителей. Однако, придя в магазин, мне, как я теперь понимаю – повезло, я попал на хорошего консультанта, который посоветовал в сторону китайцев вообще не смотреть, а брать 2м112, который уже прошел и воду, и медные трубы.

Комплектация была отличная – паспорт, техническая документация, инструкции, набор сменных ремней. В итоге, уже больше года работаю на этом сверлильном станке, могу сказать, что меня в нем устраивает абсолютно все.

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Сверлильные

ostanke.ru

Теперь уже мой 2м112 – Сверлильные станки

Настало время отчитаться о проделанной работе по восстановлению 2М112.

Сверлилка была куплена в конце ноября прошлого года здесь, в Барахолке. Станок по-видимому долго стоял на улице и все что могло заржаветь заржавело, ничего не крутилось, кроме вала двигателя и пиноль опускалась, хоть и с большим трудом, пиноль приржавела к колонне.. Несколько дней ушло на отмачивание крепежа ВД-40 и в попытках разобрать. Старался ничего не сломать, поэтому разбирал долго.

Вот фото станка на момент покупки:

Потом наступил период полной разборки и очистки. На месяц я подружился с карцовочной щеткой, разными насадками на заточной станок и болгарку. Каждый день по 1-2 часа обдирал старую краску и ржавчину. Обратил внимание на огромное количество песка прямо под краской и в полостях отливки. Только из отверстия для шпинделя в пиноли щеткой на удлинителе выгреб две горсти. Это был ужас какой-то…

Из плюсов. мне достался комплектный станок. Отсутсвовал только кожух ремня, но он мне не особо и был нужен, про клин я уже упоминал. Даже пружина подъеме шпинделя была целой.

Из минусов. Станок сделан топором и не просто кривыми руками, а как будто сознательно его старались сделать ужасно. Не даром производства Кременчугского ИТУ. Криво просверленные отверстия, отсутствующий изначально клин зажима плиты двигателя и ,соответсвенно, жуткие зазубрины на ластохвосте пиноли, огромные люфты, кривые резьбы в овальных отверстиях, где нормальный винт уже болтается и т.д.

Но я не сдавался и потихоньку день за днем вечерами шкурил, чистил, снимал ржавчину. На пиноли была большая раковина – брак отливки, решил её заделать штаплевкой. Попутно спилил все выступающие части на отливке пиноли, плите двигателя и основании.

Изменено пользователем AduiDas

www.chipmaker.ru

Станок настольно сверлильный 2м112 — studvesna73.ru

Настольный вертикальный сверлильный станок 2М112 является одним из лидеров рынка сверлильного оборудования в средней ценовой категории. Соотношение стоимость и эксплуатационных характеристик данного агрегата на порядок превышает всех конкурентов как отечественного, так и зарубежного производства.

Сверлильный станок 2М112 нового образца

В данной статье будут рассмотрены технические характеристики, устройство и особенности конструкции, паспорт, а также сильные и слабые стороны сверлильного станка 2М112.

1 Общая информация об оборудовании

Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.

Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.

Основные узлы сверлильного станка 2М112

2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.

Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.

В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.

Регулировочные элементы станка 2М112

Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.

Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
к меню ↑

1.1 Технические характеристики станка 2М112

Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.

Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.

Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.

Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.

Станок 2М112 образца 1985 года

Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.

Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.

Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
к меню ↑

2 Конструкционные особенности агрегата

Основные элементы конструкции, которыми обладает вертикальный сверлильный станок 2М112, следующие: рабочая плита, несущая колонна, корпус силового агрегата, электромотор мощностью 550 Ватт, элемент, приводящий шпиндель в движения, фиксатор шпинделя, кронштейн, ремни для натяжения передачи и защитный кожух.

Ручное управление осуществляется посредством рукояти для передвижения шпинделя, его фиксатора, и рычага для регулирования натяжения ремней передачи.

Также присутствует вынесенная на корпус станка кнопка для включения и выключения электромотора. Регулировка положения рабочей плиты осуществляется с помощью расположенного на ней фиксатора.

Механизм регулировки передачи оборотов двигателя

Шпиндель станка расположен в литом чугунном корпусе, что исключает возможность его механического повреждения вследствие внешних факторов. В самом корпусе, помимо шпинделя, расположена система натяжения ремней передачи, шпиндельный узел, и элемент, соединяющий шпиндель с электроприводом.

Настольный сверлильный станок 2М112 оборудован системой освещения рабочей панели, что позволяет эффективно работать даже в помещениях с плохим освещением.
к меню ↑

2.1 Преимущества и недостатки

Высокая популярность данного агрегата на территории стран бывшего СССР обусловлена наличием у 2М112 ряда важных преимуществ, которые делают его использование предпочтительнее, чем использование конкурентных устройств от иностранных производителей.

В производственных цехах всевозможных заводов можно нередко встретить хорошо работающий настольный станок 2М112 1&859mdash;1990 года выпуска.

Даже если данный агрегат выходит из строя полностью, и не подлежит ремонту, что случается крайне редко, большинство профессионалов предпочитают заменить его на аналогичный станок, а не приобретать низкокачественные китайские модели, либо хорошие, но чрезмерно дорогие европейские устройства.

Агрегат 1989 года выпуска — заводские характеристики

Рассмотрим преимущества, которыми обладает вертикальный сверлильный станок 2М112, более детально

  1. Выносливость – у данного агрегата действительно впечатляющий рабочий ресурс, который позволяет ему эффективно функционировать при самых жестких условиях эксплуатации.
  2. Простота конструкции – станок не требует никакого сложного ухода и технического обслуживания.
  3. Ремонтопригодность – простота конструкции обуславливает высокую ремонтопригодность 2М112, при этом, любые детали для данной модели присутствуют на рынке в огромном количестве.
  4. Мощность – электродвигатель на 550 Ватт полностью удовлетворяет потребности мелкосерийного производства и бытового использования.
  5. Стоимость – вертикальный сверлильный станок 2М112 обладает лучшим из доступных на рынке соотношением цены и технических характеристик.

Не обделена данная модель и недостатками, которые, по большей мере связанны с очевидным моральным устареванием агрегата.

Поскольку 2М112 проектировался еще в Советском Союзе, свыше тридцати лет назад, вполне очевидно, что он будет уступать современным аналогам по точности и эффективности работы. Аппарат 2М112 не способен обеспечить продуктивность, которую могут выдавать японские, либо немецкие сверлильные станки.

Также он уступает им в компактности и удобстве работы, однако, если вы ищите недорогой, надежный и выносливый настольный вертикальный сверлильный станок, и технические характеристики 2М112 вас устраивают, то можете быть уверенными – лучшего варианта попросту не существует.
к меню ↑

2.2 Обзор сверлильного станка 2М112 (видео)

2.3 Отзывы о модели

Чтобы вы смогли составить исчерпывающую картину в вопросе преимуществ и недостатков сверлильного станка 2м112, мы предлагаем вашему вниманию отзывы людей, обладающих многолетним опытом работы на данном агрегате.

Виктор, 27 лет, Ростов:

Являюсь владельцем интернет-магазина сверлильного оборудования, который реализовывает как портативные дрели, так и стационарные сверлильные станки. Могу сказать, что за шесть лет существования магазина, лидером по продажам был и остается 2м112.

У данного агрегата, в сравнении с конкурентами по ценовой категории, на порядок лучше все – цена, технические характеристики, надежность, ресурс работы. В общем, могу сказать, что ни один китайский сверлильный станок с нашим 2М112 и рядом не стоял.

Олег, 39 лет, Москва:

Занимаюсь ремонтом и восстановлением старых советских автомобилей. Поскольку необходимость рассверливать металлические детали возникает регулярно, недавно было принято решение приобрести сверлильный станок.

Бюджет был довольно скромным, так что изначально заглядывался на недорогие агрегаты от китайских производителей. Однако, придя в магазин, мне, как я теперь понимаю – повезло, я попал на хорошего консультанта, который посоветовал в сторону китайцев вообще не смотреть, а брать 2м112, который уже прошел и воду, и медные трубы.

Комплектация была отличная – паспорт, техническая документация, инструкции, набор сменных ремней. В итоге, уже больше года работаю на этом сверлильном станке, могу сказать, что меня в нем устраивает абсолютно все.

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.

Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка ;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;
  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

Вертикально сверлильный станок 2М112 из серии настольно-сверлильных, получил широкое применение во всех видах промышленности, от малых частных мастерских до оборонных предприятий. Используется для осуществления сверления в деталях из всех видов стали, без ограничения по видам. Станок 2М112 предназначен для сверления в небольших деталях отверстия диаметром до 12мм. Надежное литое основание позволяет избегать лишней вибрации. Шпиндельный узел смонтированн в корпусе, а шпиндель в гильзе на подшипниках. Подвод шпинделя ручной, осуществляется вращением штурвала. При сверлении отверстий на постоянную глубину можно пользоваться упорм. Станок 2м112 являясь настольно-сверлильным станком, легко устанавливается на любой верстак или тумбу, часто его используют в передвижных автомастерских, что и повлияло на его массовое применение.

Наибольший диаметр сверления, мм

Вылет шпинделя, мм

Расстояние от нижнего конца шпинделя до плиты, мм

Конус шпинделя Морзе

Число скоростей шпинделя

Пределы частоты вращения шпинделя, об/мин

Размеры рабочей поверхности стола, мм

Мощность электродвигателя, кВт

Габаритные размеры, мм

Комплект поставки 2м112:

— Сверлильный патрон 16-В18 ГОСТ8522-79

— Руководство по эксплуатации

Аналоги сверлильного станка 2м112:

Сверлильный станок ГС2112 OPTIMUM B14 VISPROM B-1313B/230

с этим станком покупают

Cтаночные тиски Optimum MSO 75

Набор сверел 1-13 мм с титановым покрытием

Набор сверел из быстрорежущей стали

Сверла производства СССР К/Х

Набор зажимных приспособлений Optimum SPW 8 под пазы 10 мм

Магнитный стружкосборщик Chipmag

настольно-сверлильный станок 2М112

ПромСтройМаш является непосредственным производителем 2М112 Мы производим и продаём настольно-сверлильный станок 2М112 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. 2М112 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 2М112 вы можете непосредственно у нас или у наших дилеров.

Станок настольно-сверлильный 2М112 предназначен для сверления отверстий в деталях из черных и цветных металлов, а также других материалов, диаметром не более 12 мм. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круговому лимбу штурвала.​

Технические характеристики 2М112

Диаметр сверления в стали 45 ГОСТ 1050-88, мм

Вылет шпинделя (расстояние от оси шпинделя до центра образующей колонны), мм

Размер конуса шпинделя наружный по ГОСТ 9953-82

Наибольшее перемещение шпинделя, мм

Цена деления лимба, мм

Расстояние от торца шпинделя до рабочей поверхности стола, мм

Размеры рабочей поверхности стола, мм

Количество Т-образных пазов

Расстояние между пазами, мм

Ширина пазов, мм

Число скоростей шпинделя

Число оборотов, об/мин

Подача при сверлении

Мощность электродвигателя, кВт

Частота вращения, об/мин.

Напряжение питания, В

Габаритные размеры, мм

Габаритные размеры (в упаковке), мм

Фотографии 2М112

Станок настольно-сверлильный 2М112

Станок настольно-сверлильный 2М112 в упаковке

Тумба к станку 2М112

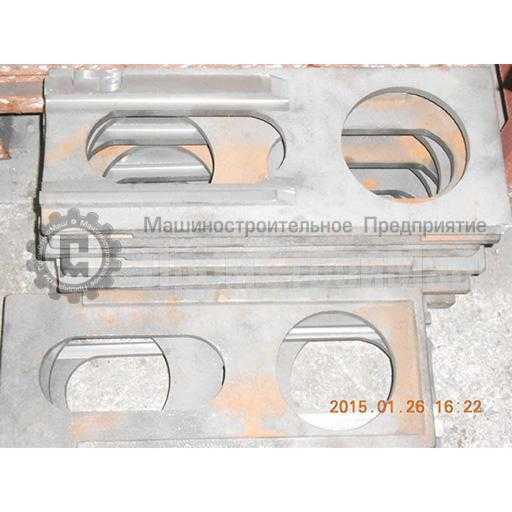

Подмоторная плита станка 2М112

Стакан, стойка шпиндельная бабка, тумба после механической обработки

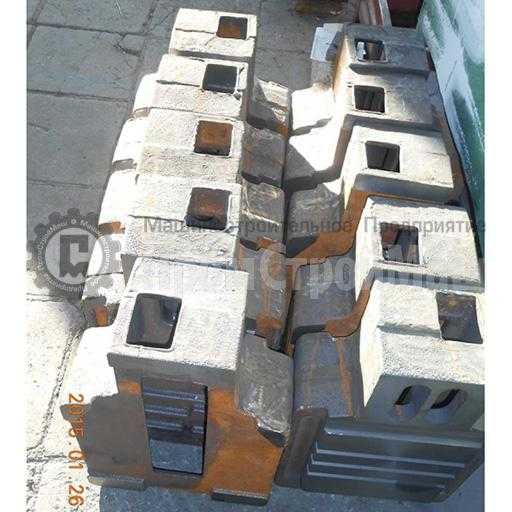

Чугунное литьё шпиндельной бабки станка 2М112

Сборка настольно сверлильного станка 2М112

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

  • сверление
  • рассверливание, растачивание
  • зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

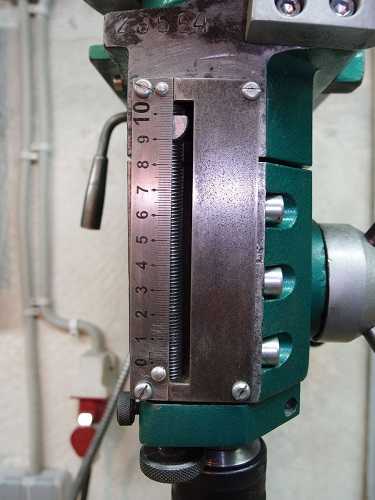

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Технические характеристики сверлильного станка 2М112

studvesna73.ru

Сверлильный станок 2м112 — studvesna73.ru

Сверлильные станки марки 2М112 выпускаются Кировским станкостроительным заводом и «Сельмаш». Их главным отличием от аналогичных моделей является настольная конструкция, которая позволяет делать их с относительно небольшими размерами. Однако это не сказалось на функциональных особенностях оборудования.

Настольно-сверлильный станок 2М112 состоит из опорного основания, которое выполняет функцию рабочего стола. Шпиндельная головка, электродвигатель и механизм переключения скоростей располагаются в отдельном блоке, который соединяется с основанием с помощью колоны. На ее поверхности нанесена резьба, позволяющая регулировать высоту шпинделя относительно заготовки.

С помощью рукоятей можно изменять положение верхнего блока, а также контролировать вылет шпиндельной головки. Для выполнения последней операции на торцевой части станка нанесена градуированная шкала, позволяющая визуально контролировать текущие характеристики оборудования.

Кроме этого, к особенностям вертикально-сверлильного станка 2М112 можно отнести следующие:

Одним из качества станка является упрощенная схема изменения скоростей вращения. Она реализована с помощью системы из двух рядов шкивов, распложенных на двигателе и приводе шпинделя. При этом технические характеристики оборудования позволяют его применять не только в ремонтных целях, но и в мелкосерийном производстве.

Тумба станка дает возможность выполнять торцевое сверление длинных заготовок. Для фиксации детали на ее поверхности есть 3 Т-образных паза.

Настольно-сверлильный станок 2м112 может использоваться не только в производственных целях, но и при обустройстве домашней мастерской. Электродвигатель оборудования предназначен для подключения к электросети 220 В, что является одним из условий эксплуатации в домашних условиях.

Шпиндельная бабка установлена в чугунном корпусе. Он снижает колебания, возникающие при работе станка, а также имеет длительный срок безремонтной эксплуатации. Еще одной характеристикой этого компонента является возможность разворота на колонне.

Габаритные размеры конструкции небольшие и составляют 79,5*37*95 см. Масса вертикально-сверлильного станка в 120 кг дает возможность перенести его в другое место. Дополнительная фиксация не требуется, так как центр тяжести располагается в нижней части.

Станок 2м112 обладает следующими техническими характеристиками:

Главный привод осуществляется за счет передачи крутящего момента от электродвигателя модность 0,55 кВт.

В этой модели вертикально-сверлильного станка не предусмотрен механизм подачи охлаждающей жидкости. Это нужно учитывать при обработке деталей из особых твердых сортов стали.

Еще одним недостатком является отсутствие освещения рабочей поверхности стола. Для этого необходимо сделать или приобрести дополнительное устройство. Также при подключении к электросети необходимо обеспечить заземление.

В процессе эксплуатации следует периодически проверять состояние компонентов станка, его фактические характеристики. Движущие части смазываются специальным составом, проверяется работа механизма натяжения ременной передачи. Запрещается работа при снятом верхнем защитном кожухе. Это вызывает некоторые затруднения при переключении передач. Для этого необходимо полностью остановить оборудование и только затем поменять расположение ремней.

В видеоматериале показан подробный обзор станка:

Настольный агрегат 2М112, с помощью которого можно нарезать резьбу и сверлить отверстия в стальных, неметаллических, чугунных и других изделиях, используется как на промышленных объектах, так и в условиях бытовых и ремонтных мастерских.

Этот компактный агрегат отличается несложной конструкцией, длительным сроком эксплуатации, высоким уровнем надежности и эффективности выполнения основных рабочих операций, а также простотой управления. Указанные достоинства станка обусловили его востребованность малыми производственными компаниями и частными мастерами, которые работают с деталями из обычных и углеродистых сталей .

Данное сверлильное оборудование предназначено в первую очередь для сверления в мелких заготовках небольших по сечению отверстий (до 12 миллиметров) и выполнения резьбы (до М12). Кроме того, на нем можно осуществлять операции рассверливания, развертывания и зенкерования.

Сверлильный станок, выпускаемый кировским предприятием «Сельмаш», а также двумя вильнюсскими станкостроительными комбинатами – «Практика» и «Жальгирис», имеет массу аналогов. К таковым относят оборудование далее указанных заводов:

Как было сказано, интересующее нас оборудование имеет достаточно простую конструкцию, состоящую из следующих узлов:

Управление агрегата производится при помощи специальных табличек, вводного выключателя, кнопки запуска электрического двигателя и пяти рукояток:

На упомянутых ранее табличках нанесены графические символы, которые обеспечивают простоту работы с оборудованием. Далее мы приводим список этих символов: «Включение сети», «Пуск», «Вращение шпинделя», «Напряжение!», «Аварийный стоп», «Включение и отключение вводного выключателя», «Осторожно!», «Вводный выключатель», «Цепи управления», «Заземление», «Обороты в минуту», «Предохранители электросети».

Колонка агрегата стоит на плите, которая выполнена в виде отливки со специальной емкостью, называемой корытом. Оно предназначено для сбора жидкости, используемой для охлаждения, а затем и для ее отвода. Крепление кронштейна и колонки сделано неподвижно, а сам кронштейн служит для соединения колонки и платика (верхнего) плиты.

Электрическое оборудование настольно-сверлильного агрегата помещено в полость плиты, на лицевой части которой находится пульт управления. Добавим, что плита располагает пазами (Т-образными), требуемыми для надежного крепления описанных узлов.

Шпиндельная бабка (ШБ) изготовлена из чугунного корпуса, в котором размещается устройство натяжения ремней и шпиндельный механизм. Электрический двигатель соединен с бабкой в задней ее части. ШБ допускается поворачивать на колонке для выбора необходимого рабочего положения бабки. После этого ее фиксируют в этом положении. Для передвижения ШБ вниз либо вверх следует использовать подъемное устройство, поворачивая его вправо или влево. Обратите внимание – нужно обязательно отжать зажимное устройство, чтобы получить возможность передвигать бабку.

Шпиндель располагается на шарикоподшипниках в гильзе, а непосредственно шпиндельный узел размещен в корпусе. Через шлицевое соединение шпиндель получает требуемое для работы вращение от шкива и втулки. Оператор подает шпиндель при помощи гильзы с рейкой и вала-шестерни, которые подсоединены к штурвалу. В конструкции шпиндельного механизма предусмотрено наличие специальной гайки. Она дает возможность осуществить с конуса шпинделя снятие сверлильного патрона.

Также сверлильный станок 2М112 располагает смазочной системой. Ее рекомендовано заправлять составом И-30А. Раз в неделю необходимо обрабатывать указанным маслом верхнюю часть колонки и гайку крепления, каждые два дня – шпиндель (его шлицевую часть), раз в полтора года – шарикоподшипник гайки, каждые три дня – фиксатор корпуса и вал-шестерню.

От правильности установки описываемого оборудования зависит эффективность и качество его функционирования. Желательно монтировать станок на металлическом либо деревянном верстаке, к которому агрегат крепится при помощи достаточно больших по диаметру болтов (обычно применяется крепеж сечением 12 миллиметров).

После установки агрегата его следует выверить уровнем. Данное приспособление ставят на плиту и замеряют величину отклонений в обеих плоскостях. Показатель отклонения на каждые 100 сантиметров не должны быть больше 0,04 миллиметров.

Обратите внимание на то, что перед монтажом на рабочем месте настольную сверлильную установку нужно почистить, а затем нанести на ее поверхность небольшой слой смазочного состава. Столь простая мера предосторожности защитит станок от коррозии.

Как правило, перед первым пуском агрегата следует выполнить регулирование его шпинделя и общую наладку оборудования. При помощи клиноременной передачи регулируют частоту шпинделя. Делается это по такой схеме:

Затем выполняется натяжение ремня и фиксация плиты на ее прежнем месте.

Разборка описанного агрегата ввиду отсутствия сложностей в его конструкции никаких трудностей у человека, работающего за станком, не вызывает. Чаще всего разборка сверлильной установки производится при необходимости выполнения таких видов ремонта:

Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

Виды сварочных аппаратов – обзор популярных моделей

Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

Настольный вертикальный сверлильный станок 2М112 является одним из лидеров рынка сверлильного оборудования в средней ценовой категории. Соотношение стоимость и эксплуатационных характеристик данного агрегата на порядок превышает всех конкурентов как отечественного, так и зарубежного производства.

Сверлильный станок 2М112 нового образца

В данной статье будут рассмотрены технические характеристики, устройство и особенности конструкции, паспорт, а также сильные и слабые стороны сверлильного станка 2М112.

1 Общая информация об оборудовании

Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.

Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.

Основные узлы сверлильного станка 2М112

2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.

Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.

В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.

Регулировочные элементы станка 2М112

Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.

Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
к меню ↑

1.1 Технические характеристики станка 2М112

Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.

Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.

Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.

Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.

Станок 2М112 образца 1985 года

Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.

Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.

Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
к меню ↑

2 Конструкционные особенности агрегата

Основные элементы конструкции, которыми обладает вертикальный сверлильный станок 2М112, следующие: рабочая плита, несущая колонна, корпус силового агрегата, электромотор мощностью 550 Ватт, элемент, приводящий шпиндель в движения, фиксатор шпинделя, кронштейн, ремни для натяжения передачи и защитный кожух.

Ручное управление осуществляется посредством рукояти для передвижения шпинделя, его фиксатора, и рычага для регулирования натяжения ремней передачи.

Также присутствует вынесенная на корпус станка кнопка для включения и выключения электромотора. Регулировка положения рабочей плиты осуществляется с помощью расположенного на ней фиксатора.

Механизм регулировки передачи оборотов двигателя

Шпиндель станка расположен в литом чугунном корпусе, что исключает возможность его механического повреждения вследствие внешних факторов. В самом корпусе, помимо шпинделя, расположена система натяжения ремней передачи, шпиндельный узел, и элемент, соединяющий шпиндель с электроприводом.

Настольный сверлильный станок 2М112 оборудован системой освещения рабочей панели, что позволяет эффективно работать даже в помещениях с плохим освещением.
к меню ↑

2.1 Преимущества и недостатки

Высокая популярность данного агрегата на территории стран бывшего СССР обусловлена наличием у 2М112 ряда важных преимуществ, которые делают его использование предпочтительнее, чем использование конкурентных устройств от иностранных производителей.

В производственных цехах всевозможных заводов можно нередко встретить хорошо работающий настольный станок 2М112 1&859mdash;1990 года выпуска.

Даже если данный агрегат выходит из строя полностью, и не подлежит ремонту, что случается крайне редко, большинство профессионалов предпочитают заменить его на аналогичный станок, а не приобретать низкокачественные китайские модели, либо хорошие, но чрезмерно дорогие европейские устройства.

Агрегат 1989 года выпуска — заводские характеристики

Рассмотрим преимущества, которыми обладает вертикальный сверлильный станок 2М112, более детально

  1. Выносливость – у данного агрегата действительно впечатляющий рабочий ресурс, который позволяет ему эффективно функционировать при самых жестких условиях эксплуатации.
  2. Простота конструкции – станок не требует никакого сложного ухода и технического обслуживания.
  3. Ремонтопригодность – простота конструкции обуславливает высокую ремонтопригодность 2М112, при этом, любые детали для данной модели присутствуют на рынке в огромном количестве.
  4. Мощность – электродвигатель на 550 Ватт полностью удовлетворяет потребности мелкосерийного производства и бытового использования.
  5. Стоимость – вертикальный сверлильный станок 2М112 обладает лучшим из доступных на рынке соотношением цены и технических характеристик.

Не обделена данная модель и недостатками, которые, по большей мере связанны с очевидным моральным устареванием агрегата.

Поскольку 2М112 проектировался еще в Советском Союзе, свыше тридцати лет назад, вполне очевидно, что он будет уступать современным аналогам по точности и эффективности работы. Аппарат 2М112 не способен обеспечить продуктивность, которую могут выдавать японские, либо немецкие сверлильные станки.

Также он уступает им в компактности и удобстве работы, однако, если вы ищите недорогой, надежный и выносливый настольный вертикальный сверлильный станок, и технические характеристики 2М112 вас устраивают, то можете быть уверенными – лучшего варианта попросту не существует.
к меню ↑

2.2 Обзор сверлильного станка 2М112 (видео)

2.3 Отзывы о модели

Чтобы вы смогли составить исчерпывающую картину в вопросе преимуществ и недостатков сверлильного станка 2м112, мы предлагаем вашему вниманию отзывы людей, обладающих многолетним опытом работы на данном агрегате.

Виктор, 27 лет, Ростов:

Являюсь владельцем интернет-магазина сверлильного оборудования, который реализовывает как портативные дрели, так и стационарные сверлильные станки. Могу сказать, что за шесть лет существования магазина, лидером по продажам был и остается 2м112.

У данного агрегата, в сравнении с конкурентами по ценовой категории, на порядок лучше все – цена, технические характеристики, надежность, ресурс работы. В общем, могу сказать, что ни один китайский сверлильный станок с нашим 2М112 и рядом не стоял.

Олег, 39 лет, Москва:

Занимаюсь ремонтом и восстановлением старых советских автомобилей. Поскольку необходимость рассверливать металлические детали возникает регулярно, недавно было принято решение приобрести сверлильный станок.

Бюджет был довольно скромным, так что изначально заглядывался на недорогие агрегаты от китайских производителей. Однако, придя в магазин, мне, как я теперь понимаю – повезло, я попал на хорошего консультанта, который посоветовал в сторону китайцев вообще не смотреть, а брать 2м112, который уже прошел и воду, и медные трубы.

Комплектация была отличная – паспорт, техническая документация, инструкции, набор сменных ремней. В итоге, уже больше года работаю на этом сверлильном станке, могу сказать, что меня в нем устраивает абсолютно все.

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.

Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка ;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;
  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

  • сверление
  • рассверливание, растачивание
  • зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Технические характеристики сверлильного станка 2М112

Форма оплаты, порядок поставки, доставка 2М112, гарантийные обязательства:
  • Продажа станков 2М112 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО «Автотрейдинг», ООО «Желдорэкспедиция», ООО «ПЭК» и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

Отзывы и вопросы:

27 Октябрь, 2014 — 16:09Виктор (Светлана-Рентген):

studvesna73.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
