2Н112 сверлильный станок – 2Н112 станок сверлильный настольный. Паспорт, схемы, характеристики, описание

alexxlab | 26.04.2019 | 2 | Вопросы и ответы

Содержание

2Н112 переделываю по 1 фазу - Сверлильные станки

Всем привет!

Я только из мастерской, станок уже сверлит) Два дня игрался с проводами. Все удалось запустить, поначалу перепутал обмотку пусковую с рабочей, потом оказалось что кембрики с маркировкой на двигателе перепутаны еще на заводе... В целом двигатель работает очень тихо, почти не нагревается в процессе. Сверлил сталь 3 сверлом 15.5 на 450 об/мин - нагрузка не ощутимая для этого станка.

Зачистил и покрасил ржавую изнутри станину

Станок был куплен за 400уе в Мелитополе после ремонта. Очевидно, что станок уронили, и отбили кусок станины. Дальше обрезали около 60 мм, подровняв край. Хорошо что часть третьей опоры осталась, и станок нормально стоит.

Купил новый патрон завода Фиолент, Симферополь. Снять старый удалось с трудом, подпилив велосипедный ключ и применив его для откручивания гайки, спресовавшей патрон с КМ. Оказалось, что конус в старом патроне был разбитый, и ребята вложили туда фольгу. Биение патрона в работе на глаз не заметно, правда узнал, что у меня много кривых сверл.

Установил под станиной два конденсатора

Рукоятка подачи требует ремонта, кто-то попытался заварить рукоятки в чугун...

Шилдик станка:

Шилдик нового двигателя производства г. Полтава:

Теперь станок включается в обычную розетку 220В. Пока в гараже нет заземления, повешу кабель за ноль от клеммы заземления на двигателе.

Вскоре добавлю фотки станка на верстаке.



Предстоит еще заменить возвратную пружину на более мощную. Дело в том, что пиноль ходит туго. Хорошо конечно, что нету люфта, но пружина не справляет.

Станку не хватает тисков и струбцин для Т-пазов. Посоветуйте пожалуйста, какой конструкции изготовить струбцины.

www.chipmaker.ru

2н112 — sovetskyfilm.ru

Настольно-сверлильный станок 2Н112 предназначен для сверления отверстий диаметром до 12 мм и нарезания резьбы диаметром до М12 в деталях из чугуна, стали и цветных сплавов. Шпиндель получает вращение от отдельного электродвигателя через клиноременную передачу. Подача шпинделя и перемещение бабки шпинделя по колонне производится вручную. Станок 2Н112 обладает простотой конструкции, следствием чего является легкость управления, надежность в эксплуатации.

Максимальный диаметр сверления в стали 45, мм

Наружный конус шпинделя по ГОСТ 9953-82

Расстояние оси шпинделя до образующей колонны, мм

Максимальный ход шпинделя, мм

Расстояние от торца шпинделя до поверхности стола, мм:

Максимальное перемещение сверлильной головки по колонне, мм

Размеры рабочей поверхности стола, мм

Кол-во скоростей шпинделя

Пределы чисел оборотов шпинделя

Мощность электродвигателя шпинделя, кВт

Габаритные размеры станка, мм

Вертикально-сверлильные станки

Несколько слов о компании

Наша компания на рынке металлообрабатывающего оборудования с 1999 года. Мы специализируемся на восстановлении и продаже различных станков, оснастки и инструмента. Так же мы изготавливаем любые металлоконструкции, в том числе больших размеров.

Поиск по сайту

Введите ваш запрос для начала поиска

Также для поиска информации на сайте Вы можете воспользоваться картой сайта .

Контактная информация

Вы можете связаться с нами любым удобным для Вас способом. Наши менеджеры обязательно свяжутся с вами в ближайшее время.

Станок 2М112 — широко распространенная во времена СССР модель вертикально-сверлильного оборудования, производимая Кировским станкостроительным заводом в период 1&809mdash;1995 год. Данный агрегат отличается продуктивностью, повышенным запасом надежности и точностью рассверливания.

В статье будут рассмотрены назначение, функциональные возможности, особенности конструкции и технические характеристики станка 2М112.

1 Функциональность, сфера использования

Настольный сверлильный станок 2М112 является оборудованием бытового класса, предназначенным для использования в ремонтных мастерских, металлообрабатывающих цехах либо небольших предприятиях. Данные агрегаты способны работать с деталями из стали, цветных сплавов, пластика и дерева.

Вертикально-сверлильный станок 2М122 может выполнять следующие технические операции:

  • сверление сквозных и глухих отверстий;
  • зенкерование;
  • рассверливание;
  • развертывание;
  • нарезание резьбы (дюймовой, метрической).

Среди эксплуатационных преимуществ данного оборудования, сделавших его одним из наиболее востребованных сверлильных агрегатов в СССР, выделим сравнительную простоту конструкции, обеспечивающую легкость управления, надежность и длительный эксплуатационный ресурс.

Читайте также: для чего и где применяются токарные станки ТВ ?

Особенностью станка является использование в его конструкции 5-ти ступенчатого шкива двигателя, который дает 5 скоростей вращения шпинделя, что позволят выбрать оптимальный режим обработки металла любой твердости. Скорость резания подбирается посредством изменения положения ремня в коробке передач.

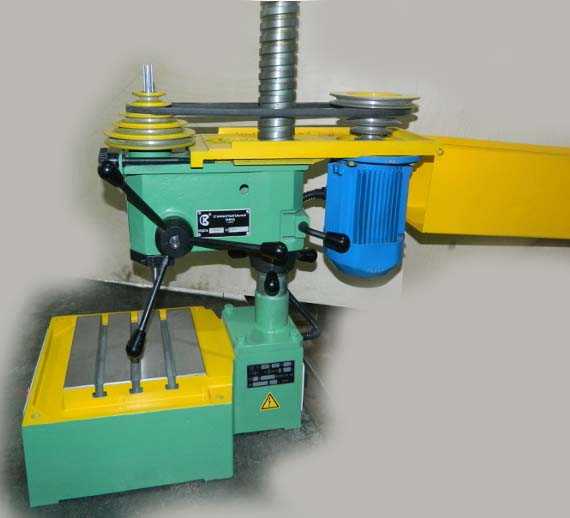

Внешний вил 2М112

В конструкции данной модели предусмотрена возможность использования дополнительной опорной тумбы, при комплектации которой появляется возможность обработки торцов длинных заготовок (валов) диаметром до 120 мм и длиной до 1000 мм.

Среди аналогов данной модели, производимых отечественными предприятиями, выделим распространенные станки ЕНС12 (производства завода ЕСЗ) и ГС2112 (Гомельский завод станочных узлов), которые имеют идентичные характеристики и компоновку.
к меню ↑

1.1 Особенности конструкции

Вертикально-сверлильный станок 2М112 имеет типовую конструкцию, состоящую из следующих узлов:

  1. Колонка.
  2. Зажим шпиндельной бабки.
  3. Электродвигатель.
  4. Устройство подъема шпиндельной бабки.
  5. Несущий кронштейн.
  6. Опорная плита.
  7. Верхняя часть корпуса (кожух).
  8. Шпиндельная бабка.
  9. Устройство натяжения ремня.

Расположение конструктивных узлов вы можете увидеть на приведенной схеме.

Главным рабочим узлом станка является шпиндельная бабка, выполненная в сборном корпусе из чугуна. В корпусе расположен сам шпиндель, устройство натяжения ремня и ламы местного освещения рабочей зоны. Бабка имеет поворотную конфигурацию — она может проворачиваться на колоне и фиксировать в требуемом положении. Для ее перемещения необходимо отключить зажимное устройство (№2), опускание и подъем бабки осуществляется поворотом соответствующего рычага (№4).

На задней части корпуса шпиндельной балки смонтирован электродвигатель асинхронного типа мощностью 550 Вт. В отличие от коллекторных приводов асинхронный мотор устойчив к перегрузкам и нагреву, что позволяет эксплуатировать сверлильный станок беспрерывно. Кнопка включения привода вынесена на переднюю часть корпуса агрегата.

Шпиндельный узел 2М112

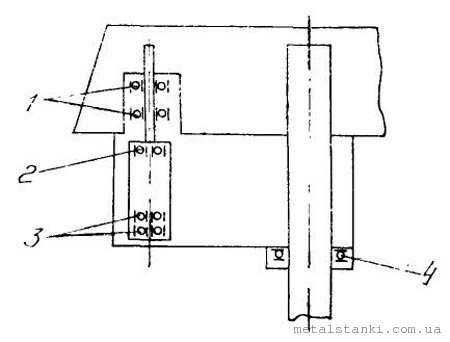

Устройство шпиндельного узла 2М112 представлено на вышеприведенной схеме, он состоит из:

  1. Шпиндель.
  2. Гайка для снятия патрона с шпинделя.
  3. Шариковый подшипник вращения.
  4. Гильза.
  5. Валик-шестерня (выполняет подачу шпинделя, передавая на него вращение от штурвала).
  6. Шариковый подшипник.
  7. Втулка вращения.
  8. Шкив.
  9. Регулирующая ручка.

В данной модели предусмотрены такие органы управления как рукоять подачи шпинделя, рычаги перемещения и фиксации шпиндельной бабки, фиксатор подмоторной плиты, механизм натяжения ремня и кнопки управления приводом.

Фиксация передаточного ремня в 2М112 выполняется предельно просто — необходимо лишь открыть ременную передачу от защитного кожуха, с помощью специального рычага опустить подмоторную плиту, затем валиком натянуть ремень и зафиксировать его рукоятью. Выполнять подтяжку необходимо с периодичностью в 1-2 недели, поскольку ослабление ремней способно существенно снизить крутящий момент шпинделя.

к меню ↑

1.2 Обзор станка 2М112 (видео)

1.3 Технические характеристики

Предлагаем вашему вниманию перечень основных характеристики настольно-сверлильного станка 2М112:

  • количество шпинделей — 1;
  • максимальный диаметр сверления;
  • расстояние между нижней частью шпинделя и поверхностью рабочего стола: наибольше — 400 мм, наименьше — 0 мм;
  • вылет шпинделя — 180 мм;
  • размеры рабочего стола (плиты) — 25*25 см, количество Т-образных пазов — 3 шт.

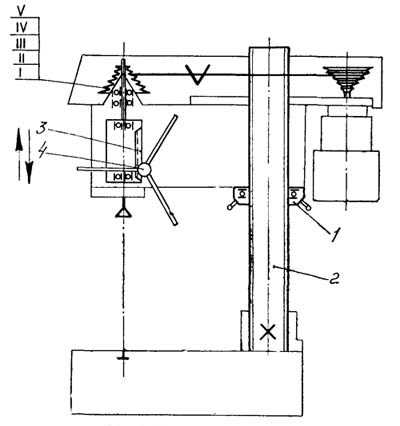

Кинематическая схема станка

  • тип конуса — Морзе В18;
  • ход гильзы — 100 мм;
  • наружный диаметр — 17 мм;
  • длина перемещения головки шпинделя — 300 мм.

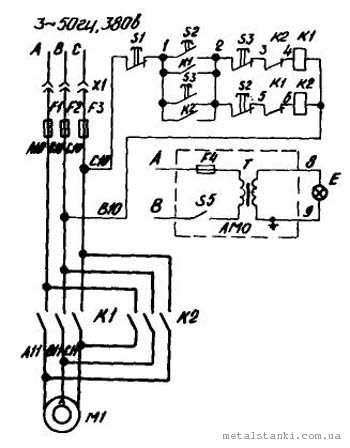

Электрическая схема станка

  • тип электродвигателя — асинхронный, мощность — 550 Вт;
  • количество скоростей вращения шпинделя — 5 шт;
  • частоты вращения — 4500, 2500, 1400, 800 и 450 об/мин.

На привод установлен клиновый передаточный ремень типа «А9raquo; длиной 118 см. Размеры станка составляют 80*37*95 см, вес — 120 кг. Для сравнительно небольших гарабитов агрегат имеет серьезный вес, который исключает возможность возникновения вибраций в процессе работы.

к меню ↑

2 Наладка и подготовка станка к эксплуатации

Процесс подготовки вертикально-сверлильного станка 2М112 к использованию состоит из следующих операций:

  1. Смазка узлов вращения.
  2. Подгонка рабочего стола по высоте и его фиксация.
  3. Установка сверла в шпиндель.
  4. Фиксация обрабатываемой детали на столе посредством прихватов либо прижимной планки.
  5. Проверка совпадения оси сверла и предварительно размеченной на заготовке точки сверления.

Устанавливать сверло необходимо в сверлильный патрон, другие типы инструмента (метчики, резцы) — в коническое отверстие на торцу шпинделя. Посадочное гнездо и сам инструмент перед монтажом нужно очистить от масла и загрязнений ветошью, после чего хвостовик сверла (или сверло вставленное в патрон) вводится коническое гнездо на шпинделе так, чтобы его лапка вошла в выбивное отверстие, фиксируется в шпинделе хвостовик с помощью сильного толчка.

Демонтаж инструмента выполняется посредством плоского клина, один из его концов необходимо ввести в выбивное отверстие и легко ударить по противоположной стороне клина. В результате клин выжмет хвостовик сверла из посадочного отверстия. Также допустимо изъятие инструмента посредством клина радиусного типа либо эксцентрикового ключа.

2М112 в рабочем состоянии

Способы фиксации деталей на рабочем столе станка крайне вариативны, они подбираются исходя из размеров и массы обрабатываемых заготовок. Мелкогабаритные конструкции удобнее всего закреплять на призматической прокладке либо с помощью тисков, смонтированных в Т-образные пазы стола. Если размеры заготовки не позволяют закрепить ее в тисках, фиксировать ее нужно с помощью прижимных планок прямо на поверхности стола. Учитывайте, что окончательную фиксацию детали нужно выполнять только после совмещения осей сверла и формируемого отверстия.

После того как сверло смонтировано а деталь закреплена необходимо осуществить настройку станка. Суть настройки заключается в установке передаточного ремня на требуемую шестерню шкива для получения нужной частоты оборотов шпинделя. Частота оборотов подбирается в соответствии с положениями технологической карты (в промышленных условиях) либо по справочникам, исходя из глубины и диаметра рассверливаемого отверстия и типа обрабатываемого материала.

По завершению подготовительных работ необходимо выполнить пробный пуск вертикально-сверлильного станка 2М112. Убедившись в правильности его настройки можно начинать процесс сверления.

Производители настольно-сверлильного станка модели 2М112:

  • Кировский станкостроительный завод . основанный в 1880 году.
  • Завод «Сельмаш» г. Киров

Сверлильные станки. Общие сведения.

Синонимы: drilling machine, bench type drilling machine, centre drilling machine, co-ordinate drilling machine, radial drilling machine, deep drilling machine, multi spindle drilling machine, centre drilling machine

Сверлильные станки предназначены для сверления, зенкования, зенкерования, развертывания отверстий, для подрезания торцов изделий и нарезания резьб метчиками. Применяются они в основном в единичном и мелкосерийном производстве, а некоторые модификации этих станков — в условиях массового и крупносерийного производства.

Кинематические связи вертикально-сверлильного станка

Основными формообразующими движениями при сверлильных операциях являются: главное — вращательное движение v и движение подачи s шпинделя станка. Кинематические цепи, осуществляющие эти движения, имеют самостоятельные органы настройки iv и is. посредством которых устанавливается необходимая скорость вращения инструмента и его подача.

Основными параметрами станка являются наибольший диаметр сверления отверстия по стали, вылет и максимальный ход шпинделя.

Сверлильные станки подразделяются на

  • Станки сверлильные настольные служат для обработки отверстий диаметром до 16 мм (например, в приборостроении). Настольные станки строят для наибольшего условного диаметра сверления отверстий в стальных деталях (σв = 500 ÷ 600 Мн/м2) 3; 6; 12 и 16 мм.
  • Станки вертикально-сверлильные (колонные) служат для обработки отверстий диаметром — 18; 25; 35; 50 и 75 мм, используются для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и т. п.
  • Станки радиально-сверлильные для обработки тяжёлых и крупногабаритных деталей. Вылет радиально-сверлильных станков составляет 1300 ÷ 2000 мм.
  • Станки координатно-сверлильные предназначены для обработки отверстий в кондукторах, приспособлениях и деталях, для которых требуется высокая точность взаимного расположения отверстий. Наряду с растачиванием на станках могут выполняться сверлильные операции, чистовое фрезерование, разметка и проверка линейных размеров, в частности межцентровых расстояний.
  • Станки сверлильно-фрезерные комбинированные
  • Станки для глубокого сверления (горизонтально-сверлильные) обычно используют при обработке глубоких отверстий (например, в осях, валах, стволах стрелковых и артиллерийских систем и т. п.).
  • Станки центровальные служат для получения в торцах заготовок центровых отверстий.
  • Станки сверлильные многошпиндельные служат для одновременной обработки (главным образом сверления) нескольких отверстий.

В промышленности наибольшее распространение получили вертикально-сверлильные и радиально-сверлильные станки.

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Станки 2М112 позволяют выполнять следующие операции:

  • сверление
  • зенкерование
  • развертывание
  • рассверливание
  • нарезание резьб

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

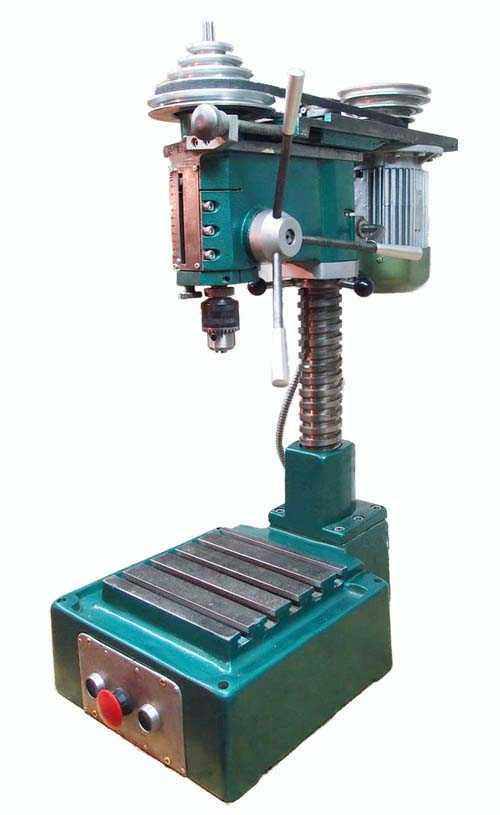

Общий вид сверлильного станка 2М112

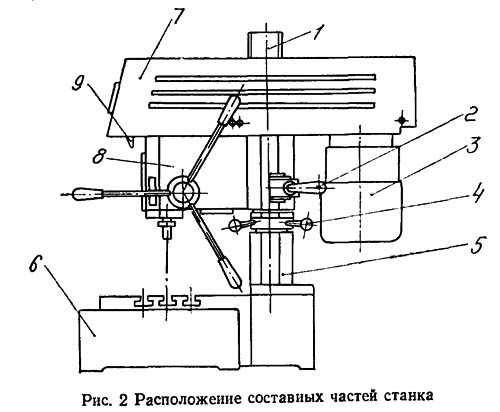

Расположение составных частей сверлильного станка 2М112

Спецификация составных частей сверлильного станка 2М112

  1. Колонка (Кронштейн) 2М112.40.00.000 — 1
  2. Зажимное устройство шпиндельной бабки 2М112.00.00.009 Ручка — 1
  3. Электропривод 2М112.80.00.000 Электрооборудование — 1
  4. Механизм подъема шпиндельной бабки 2М112.70.00.000 Рукоять — 1
  5. Кронштейн
  6. Плита 2М112.00.00.002 Плита — 1
  7. Кожух 2М112.78.00.000 Кожух — 1
  8. Шпиндельная бабка 2М112.00.00.001 Корпус — 1
  9. Механизм натяжения ремня 2М112.75.00.000 Рукоять — 1
  • Плита подмоторная 2М112.10.00.000 — 1
  • Шпиндель 2М112.30.00.000 — 1
  • Хомут 2М112.50.00.000 — 1
  • Ступица 2М112.60.00.000 — 1

Шпиндельная бабка настольно-сверлильного станка 2М112

Основу шпиндельной бабки составляет чугунный корпус. В корпусе смонтированы шпиндельный узел, механизм натяжения ремня, местное освещение станка.

Сзади к бабке прикреплен электродвигатель.

Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Для перемещения шпиндельной бабки по колонке 1 (рис. 2) надо освободить зажимное устройство 2.

Поворотом гайки 4 влево или вправо можно поднять или опустить шпиндельную бабку 8.

Шпиндельный узел настольно-сверлильного станка 2М112

Шпиндель настольно-сверлильного станка 2М112

Шпиндельный узел (рис. 5) смонтирован в корпусе, а шпиндель 1 — в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение.

Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика-шестерни 5 и гильзы с рейкой 4.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя.

Расположение органов управления сверлильного станка 2М112

Спецификация органов управления станка 2М112

  1. Рукоятка ручной подачи шпинделя
  2. Рукоятка натяжения ремня
  3. Рукоятка фиксации шпиндельной бабки на колонке
  4. Рукоятка для перемещения шпиндельной бабки по колонке
  5. Кнопки управления электродвигателем
  6. Рукоятка зажима подмоторной плиты

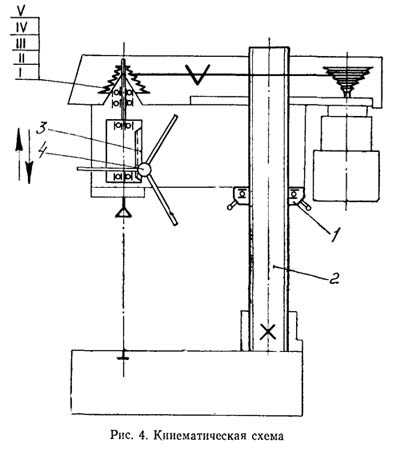

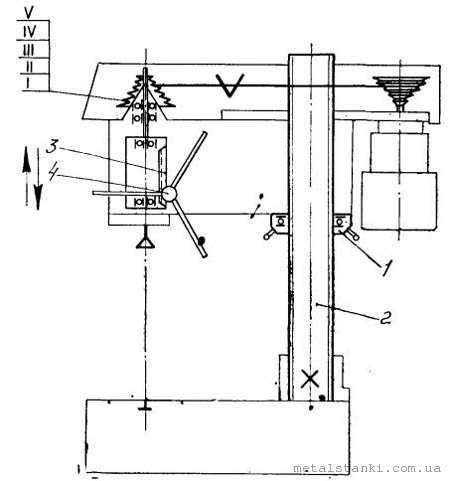

Кинематическая схема сверлильного станка 2М112

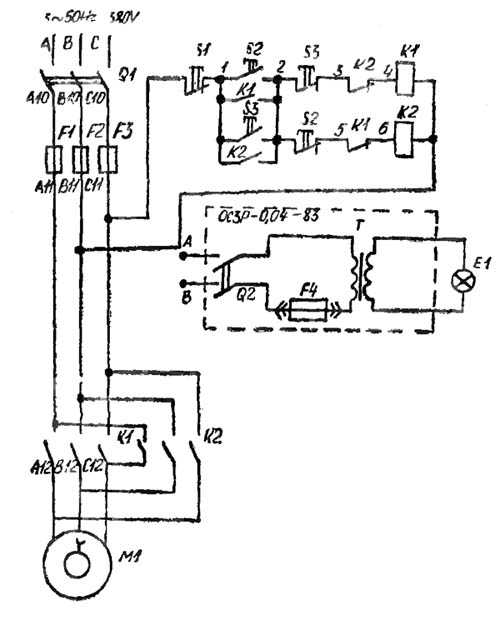

Электрооборудование и электрическая схема сверлильного станка 2М112

Станок сверлильный настольный 2М112. Видеоролик.

Технические характеристики станка 2М112

Кирилл Кривенко Отправлено 29 August 2011 — 11:33

29 August 2011 — 11:33

  • Новичок
  • 4 сообщений

2Н112 переделываю по 1 фазу

Всем привет!
Я только из мастерской, станок уже сверлит) Два дня игрался с проводами. Все удалось запустить, поначалу перепутал обмотку пусковую с рабочей, потом оказалось что кембрики с маркировкой на двигателе перепутаны еще на заводе. В целом двигатель работает очень тихо, почти не нагревается в процессе. Сверлил сталь 3 сверлом 15.5 на 450 об/мин — нагрузка не ощутимая для этого станка.
Зачистил и покрасил ржавую изнутри станину

Станок был куплен за 400уе в Мелитополе после ремонта. Очевидно, что станок уронили, и отбили кусок станины. Дальше обрезали около 60 мм, подровняв край. Хорошо что часть третьей опоры осталась, и станок нормально стоит.

Купил новый патрон завода Фиолент, Симферополь. Снять старый удалось с трудом, подпилив велосипедный ключ и применив его для откручивания гайки, спресовавшей патрон с КМ. Оказалось, что конус в старом патроне был разбитый, и ребята вложили туда фольгу. Биение патрона в работе на глаз не заметно, правда узнал, что у меня много кривых сверл.

Установил под станиной два конденсатора

Рукоятка подачи требует ремонта, кто-то попытался заварить рукоятки в чугун.

Шилдик станка:

Шилдик нового двигателя производства г. Полтава:

Теперь станок включается в обычную розетку 220В. Пока в гараже нет заземления, повешу кабель за ноль от клеммы заземления на двигателе.
Вскоре добавлю фотки станка на верстаке.

Предстоит еще заменить возвратную пружину на более мощную. Дело в том, что пиноль ходит туго. Хорошо конечно, что нету люфта, но пружина не справляет.
Станку не хватает тисков и струбцин для Т-пазов. Посоветуйте пожалуйста, какой конструкции изготовить струбцины.

Прикрепленные изображения

Сообщение отредактировал Кирилл Кривенко: 29 August 2011 — 11:41

#10 zlezar

zlezar Отправлено 29 August 2011 — 16:13

29 August 2011 — 16:13

  • Members
  • 6399 сообщений
    • Город: МССР, Комрат
    • Имя: Валентиныч

    2Н112 переделываю по 1 фазу

    Кирилл Кривенко (сегодня, 11:33) писал:

    Дело в том, что пиноль ходит туго. Хорошо конечно, что нету люфта, но пружина не справляет.

    У меня тоже пиноль туго шла, дело оказалось не в высоком качестве изготовления, а в небольших наплывах на зубьях (по краям), за которые пиноль перемещает валик вверх-вниз + в конце шпонпаза тоже наклеп был, пытались что-то крутить, не вывернув направляющий винт, вот металл и приподнялся. 5 минут зачистки мелким напильником, и пружина стала поднимать пиноль

    Сообщение отредактировал zlezar1: 29 August 2011 — 16:14

    Ваш запрос информации на паспорт. успешно отправлен в офис нашей компании.

    В ближайшее время, эта заявка будет передана первому свободному менеджеру, который обработает ее, подберет для вас лучшие варианты и вышлет полную информацию на указанный вами адрес электронной почты:

    После получения ответа, вы сможете по эл.почте или по телефону, обсудить с менеджером все условия и подробности интересующие вас.

    Вы получите ответ приблизительно через 2-5 часов.
    Сейчас ночное время и офис не работает, вы получите ответ на заявку утром, до 11:00.

    Если вы не получите ответ более чем через 5 часов, это означает что по каким то причинам, он не доходит до вас. Сделайте заявку повторно или позвоните в наш офис.

    Ожидайте пожалуйста ответа. Спасибо за вашу заявку!


    Внимание, только СЕГОДНЯ!

    sovetskyfilm.ru

    Сверлильные станки. Фото, Паспорта, руководства по эксплуатации - Сверлильные станки

    Вертикально-сверлильные станки



    2Н118 - Универсальный вертикально-сверлильный станок, Молодечно, 1971г. http://www.chipmaker.ru/files/file/69/

    отрывок паспорта 2Н118-1 http://www.chipmaker...iles/file/6314/

    ____________________________________________________________________



    2118 - Вертикально-сверлильный станок, г. Новочеркасск. Паспорт. 1952г. http://www.chipmaker.ru/files/file/70/

    ____________________________________________________________________



    2118-А, станок вертикально-сверлильный, Молодечно. Инструкция по эксплуатации, паспорт. http://www.chipmaker...iles/file/1408/

    ____________________________________________________________________



    С-25 - Вертикально-сверлильный станок. Паспорт. http://www.chipmaker.ru/files/file/71/

    ____________________________________________________________________



    2А125 - станок универсальный вертикально-сверлильный. Электросхемы на 2А125, 2А135, 2А150 http://www.chipmaker...files/file/326/

    2А125 - станок универсальный вертикально-сверлильный, Вильнюс. РЭ, Паспорт, Электросхема http://www.chipmaker...iles/file/6987/

    2А125 -станок вертикально-сверлильный, Стерлитамак. Инструкция по эксплуатации, Паспорт, Электросхема. http://www.chipmaker...files/file/919/

    ____________________________________________________________________



    2А135 -станок универсальный вертикально-сверлильный, г. Стерлитамак, 1960 год Описание и Руководство по обслуживанию http://www.chipmaker...iles/file/5538/

    2А135 - станок универсальный вертикально-сверлильный, завод "Киргизкабельмаш", г. Фрунзе, 1973 Руководство к станку. http://www.chipmaker...iles/file/3837/

    ____________________________________________________________________



    2Н125, 2Н135, 2Н150 - станок вертикально-сверлильный, Стерлитамак. Материалы по запасным (быстроизнашивающимся) частям. http://www.chipmaker...files/file/833/

    2Н125, 2Н135, 2Н150 - универсальный вертикально-сверлильный станок

    Альбом 1 - Механика

    Альбом 2 - Паспорт приёмки

    Альбом 3 - Электрооборудование

    Альбом 4 - Каталог запчастей.

    http://www.chipmaker...iles/file/4932/



    ____________________________________________________________________



    2С132К - станок вертикально-сверлильный с плавающим столом Электросхема http://www.chipmaker...iles/file/5044/



    ____________________________________________________________________



    2054М - станок вертикально-резьбонарезной, Краснореченский станкостроительный завод им. Фрунзе, 1976г. Паспорт, руководство по эксплуатации, чертежи быстроизнашивающихся частей. http://www.chipmaker...iles/file/1422/



    2054М - станок вертикально-резьбонарезной, кабаньевский станкозавод. Руководство по эксплуатации, паспорт, чертежи быстроизнашивающихся частей. http://www.chipmaker...iles/file/1444/

    ____________________________________________________________________



    2С132, 2С132К, 2С132Ц, 2С132ПФ2И - станки вертикально-сверлильные Руководство по эксплуатации 1989 год http://www.chipmaker...iles/file/5213/

    ____________________________________________________________________



    МН-18 Молодечно Паспорт http://www.chipmaker...iles/file/6858/

    ____________________________________________________________________



    МН-18-52 Молодечно Паспорт http://www.chipmaker...iles/file/6859/

    ____________________________________________________________________



    2Г125 - станок вертикально-сверлильный Руководство по эксплуатации. http://www.chipmaker...iles/file/3967/

    Изменено пользователем Казах

    www.chipmaker.ru

    Помогите с восстановлением 2Н112 - Сверлильные станки

    В том что это 2М112 я до конца не уверен, но все-же. :rolleyes:

    В общем, купил по объявлению в инете "рабочий" станок, но, на самом деле, все оказалось немного иначе. Впрочем, не я первый...

    И без того побитый шильдик двигателя был вдобавок закрашен. Краску удалось стереть, и кое-как рассмотреть начальные символы модели - АМХ74, обороты - 1370, КПД да Δ/Y 220/380. Последнее я и так знал, т.к. уже успел перекоммутировать обмотки и подкинуть двиг к частотнику. Подключение показало пищащие подшипники. Можно, наверное, смазать, но я лучше поменяю. Мощность двигателя так и осталась для меня загадкой.

    Возникла пара вопросов:

    1. Зажим шпиндельной бабки (ШБ) имеет смысл варить? Мало того что чугунина (сварщика путевого нужно найти), так еще и варить по тонкому телу ... Выдержит ли сварочный шов при затягивании?

    2. Правильно ли я понимаю, что консоль, на которой закреплен двигатель, перекошена потому, что в зазоре между ластохвостами должны быть какие-то планки (клинья?), заполняющие его? Из какого материала из лучше изготовить?

    3. Видел в соседних темах, что на таких станках установлен упорный подшипник между кольцом подъема и ШБ. Это предусмотрено конструкцией или самодел? Может кто подскажет номер подшипника...

    Спасибо всем, кто не сочтет за труд помочь с ответами.

    www.chipmaker.ru

    Настольный вертикально-сверлильный станок 2М112:устройство,схемы

    Кинематическая схема вертикально-сверлильного станка 2М112

    Электрическая схема сверлильного станка 2М112



    Шпиндель настольно-сверлильного станка модели  2М112



    Большую часть шпинделя составляет чугунный литой корпус. В нем расположены шпиндельный узел, механизм натяжения ремней и местное освещение станка. В задней части шпинделя станка крепиться электродвигатель.

    На рис. 3 представлен шпиндельный узел, которой состоит из шпинделя 1, который расположен в гильзе 4 на радиальных шариковых подшипниках 3 и 6. Шпиндель вращается от втулки 8 и шкив 9 через шлицевое соединение. Подача шпинделя осуществляется вручную, при помощи штурвала, который состоит из вал-шестерни 5 и гильзы с рейкой 4. Снятие патрона с конуса шпинделя осуществляется с помощью гайки 2.

    Настройка, наладка настольно-сверлильного станка  2М112



    Для сверления глухих отверстий на определенную глубину можно использовать упор.

    На рис. изображена шкала перемещения шпинделя. Поворотом штурвала следует подвести сверло до поверхности обрабатываемого изделия и засверлить на глубину конусной заточки сверла.

    Затем освободить фиксатор 4 и с помощью поворачивания гайки 5 разместить указатель 2 в положении “0”. Повернув гайку 5, установить необходимую глубину сверления и зажать фиксатор 4.

    Регулировка натяжения ремней привода

    В процессе эксплуатации происходит ослабление ремней, уменьшается крутящий момент на шпинделе, поэтому следует выполнять натяжение ремней. Это делается следующим образом, необходимо поднять защитный кожух, закрывающий ременную передачу, отпустить подмоторную плиту при помощи рукоятки 6 (рис.2), поворотом кнопки 2 натянуть ремень и опять зафиксировать плату рукояткой 6.

    Схема расположения подшипников от http://www.avtonabor.com.ua/semniki-podsipnikov настольно-сверлильного станка  2М112

    Расположения подшипников настольно-сверлильного станка  2М112:

    1. Подшипник 36205Е;
    2. Подшипник 203 ГОСТ 8338-75;
    3. Подшипник 104 ГОСТ 8338-75;
    4. Подшипник 8114 ГОСТ 6874-75.

    Техническая характеристика вертикально-сверлильного станка 2М112

    Основные параметры 2М112
    Число шпинделей 1
    Наибольший диаметр сверления, мм 12

    Расстояние от нижнего конца шпинделя до плиты, мм:


    наименьшее 20
    наибольшее 400
    Вылет шпинделя, мм 180
    Шпиндель:
    Наружный диаметр, мм 17,781
    Конус шпинделя Морзе В18
    Число скоростей шпинделя 5
    Наибольшее перемещение шпинделя, мм 100
    Длина линейки для измерения глубины сверления, мм 100
    Габариты станка (длина х ширина х высота), мм 730х355х820
    Вес, кг 120

    Шпиндельная бабка:


    Наибольшее вертикальное перемещение бабки шпинделя (ручное), мм 300
    Наибольший угол поворота, град 360

    Плита:


    Рабочая поверхность плиты, мм 250x250
    Наибольшее перемещение плиты (ручное, механическое), мм нет

    Ремни:


    Ремень главного привода (клиновый, тип А, длина 1180 мм.), шт 1

    Привод:


    Электродвигатель шпинделя:
    число оборотов, мм 1370
    Мощность, кВт 0,55



    www.metalstanki.com.ua

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
