Заземляемые трансформаторы напряжения ЗНОЛ наружной установки
Скачать опросные листы на трансформаторы напряжения
Скачать каталог на трансформаторы (pdf; 32 Мб)
Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)
Скачать каталог “Трансформаторы для железных дорог” (pdf; 4,8 Мб)
ТУ16 – 2010 ОГГ.671 240.001 ТУ
взамен
ТУ16 – 2007 ОГГ.671 241.052 ТУ
Руководства по эксплуатации
Сертификаты
Версия для печати (pdf)
Требования к оформлению заказов трансформаторов предназначенных на экспорт
Назначение
Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении “УХЛ” и “Т” категории размещения 1 по ГОСТ 15150.
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения “УХЛ1” и от минус 10°С до плюс 55°С для исполнения “Т1”.
Длина пути утечки – III по ГОСТ 9920.
Рабочее положение – вертикальное.
Патентная защита
Патент № 53930 на промышленный образец.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Гарантийный срок эксплуатации – 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.Срок службы – 30 лет.
Таблица 1. Технические данные трансформаторов ЗНОЛ
|
Наименование параметров |
Нормы для типов |
||
|
|
ЗНОЛ-3 |
ЗНОЛ-6 |
ЗНОЛ-10 |
| Класс напряжения, кВ | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, В | 3000/√3 3300/√3 |
6000/√3 6300/√3 6600/√3 6900/√3 |
10000/√3 10500/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√З или 110/√3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/√3 или 110 или 100/√3** |
||
|
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*: |
15 |
30 |
30 |
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 или 3Р, В·А | 150 |
200 |
300 |
| Предельная мощность вне класса точности, ВА | 250 | 400 | 630 |
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||
| Номинальная частота, Гц | 50 или 60 | ||
|
Испытательное напряжение, кВ: |
24 40 50 |
32 60 70 |
42 75 90 |
| Масса |
42 кг макс |
||
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
**) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
Таблица 2. Основные технические характеристики трансформаторов ЗНОЛ.М
|
Наименование параметра |
Значение |
|
ЗНОЛ.М-15 |
|
|
Класс напряжения, кВ |
15 |
|
Наибольшее рабочее напряжение, кВ |
18 |
|
Номинальное напряжение первичной обмотки, В |
13800/3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Номинальная мощность основной вторичной обмотки, ВА: в классе точности 1 в классе точности 3 |
|
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА |
200 |
|
Предельная мощность вне класса точности, ВА |
400 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
|
Номинальная частота, Гц |
50 |
Общий вид трансформатора (чертеж)
Версия для печати (pdf)
www.cztt.ru
СЗТТ :: Заземляемые трансформаторы напряжения 3НОЛ.06
Скачать опросные листы на трансформаторы напряжения
Скачать каталог на трансформаторы (pdf; 32 Мб)
Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)
Скачать каталог “Трансформаторы для железных дорог” (pdf; 4,8 Мб)
ТУ16 – 2010 ОГГ.671 240.001 ТУ
взамен
ТУ16 – 2004 ОГГ.671 241.016 ТУ
Руководства по эксплуатации
Сертификаты
Версия для печати (pdf)
Требования к оформлению заказов трансформаторов предназначенных на экспорт
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 650С при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.
Трансформаторы изготавливаются в климатическом исполнении “У” или “Т”
категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды с учетом превышения температуры воздуха в токопроводе или КРУ при нагрузке трансформаторов предельной мощностью:
- для исполнения “У3” от минус 45°С до плюс 50°С,
- для исполнения “Т3” от минус 10°С до плюс 55°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое.
Гарантийный срок эксплуатации – 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы – 30 лет.
Патентная защита
Патент на изобретение No 2193252.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Таблица 1. Технические данные
| Наименование параметра | Значение для исполнений | |||||||||
| З Н О Л. 06-3 |
З Н О Л. 06-6 |
З Н О Л. 06-10 |
З Н О Л. 06-15 |
З Н О Л. 06М-15 |
З Н О Л. 06-20 |
З Н О Л. 06М-20 |
З Н О Л. 06-24 |
З Н О Л. 06М-24 |
З Н О Л. 06-27 |
|
| Класс напряжения, кВ | 3 | 6 | 10 | 15 | 20 | 24 | 27 | |||
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 | 17,5 | 24 | 26,5 | 30 | |||
| Номинальное напряжение первичной обмотки, В | 3000/√3 3300/√3 |
6000/√3 6300/√3 6600/√3 6900/√3 |
10000/√3 10500/√3 11000/√3 |
13800/√3 15750/√3 |
18000/√3 20000/√3 |
24000/√3 | 27000/√3 | |||
| Номинальное напряжение основной вторичной обмотки, В | 100/√3 или 110/√3* | |||||||||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/3* или 110* или 100/√3** | |||||||||
|
Номинальная мощность основной вторичной обмотки*** с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классах точности по ГОСТ 1983, В·А: |
||||||||||
|
0,2 |
15 |
30 |
30 |
25 |
50 |
25 |
50 |
30 |
50 |
|
|
0,5 |
30 |
50 |
75 |
50 |
75 |
50 |
75 |
50 |
75 |
|
|
1 |
50 |
75 |
150 |
75 |
150 |
75 |
150 |
75 |
150 |
|
|
3 |
150 |
200 |
300 |
200 |
300 |
200 |
300 |
200 |
300 |
|
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно – индуктивной нагрузки 0,8 в классе точности 3 или 3Р по ГОСТ 1983, В·А | 150 | 200 | 300 | 200 | 300 | 200 | 300 | 200 | 300 | |
| Предельная мощность вне класса точности, ВА | 250 | 400 | 630 | 400 | 630 | 400 | 630 | 400 | 630 | |
| Предельный допустимый длительный первичный ток, А | 0,14 | 0,11 | 0,10 | 0,07 | 0,05 | 0,06 | 0,04 | 0,05 | 0,03 | 0,04 |
| Схема и группа соединения обмоток | 1/1/1-0-0 | |||||||||
| Номинальная частота, Гц | 50 или 60**** | |||||||||
Примечание:
* Для трансформтаора ЗНОЛ.06М не применяется.
** Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
*** Наибольшая возможная мощность заданного класса точности. Возможно изготовление трансформтаоров с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
**** Для поставок на экспорт.
Таблица 2. Технические характеристики ЗНОЛ.06.4 (3 вторичных обмотки)
|
Наименование параметра |
Значение для исполнения |
|||||
|
ЗНОЛ.06.4-6 |
ЗНОЛ.06.4-10 |
ЗНОЛ.06.4-20 |
||||
|
Класс напряжения, кВ |
6 |
10 |
20 |
|||
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
24 |
|||
|
Номинальное напряжение первичной обмотки, В |
6000/√3 |
10000/√3 |
20000/√3 |
|||
|
Номинальное напряжение первой основной вторичной обмотки, В |
100/√3 |
|||||
|
Номинальное напряжение второй основной вторичной обмотки, В |
100/√3 |
|||||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
100 |
100/3 |
100 |
100/3 |
100 |
|
Номинальная мощность первой вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,2 по ГОСТ 1983, В·А |
10 |
|||||
|
Номинальная мощность второй вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,5 по ГОСТ 1983, В·А |
25 |
15 |
30 |
15 |
30 |
15 |
|
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 или 3Р по ГОСТ 1983, В·А |
200 |
50 |
200 |
50 |
200 |
50 |
|
Предельная мощность вне класса точности, В·А |
400 |
160 |
400 |
160 |
400 |
160 |
|
Предельный допустимый длительный первичный ток, А |
0,12 |
0,05 |
0,07 |
0,03 |
0,04 |
0,02 |
|
Схема и группа соединения обмоток |
1/1/1-0-0-0 |
|||||
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|||||
Таблица 3. Габаритные размеры
|
Тип трансформатора |
Размеры, мм |
Масса, кг |
||||
|
h2 |
h3 |
L1 |
L2 |
D |
||
|
ЗНОЛ.06-3 ЗНОЛ.06-6 ЗНОЛ.06.4-6 |
298±5 |
287+5-3 |
328+5-3 |
153±2 |
160±3 |
26,5±1,5 |
|
ЗНОЛ.06-10* ЗНОЛ.06.4-10 ЗНОЛ.06М-15 |
175±3 |
28,5±1,5 |
||||
|
ЗНОЛ.06-15 ЗНОЛ.06М-20 |
314±5 |
303+5-3 |
195±3 |
29,5±1,5 |
||
|
ЗНОЛ.06-20 ЗНОЛ.06.4-20 ЗНОЛ.06М-24 |
341±5 |
330+5-3 |
205±3 |
32,5±1,5 |
||
|
ЗНОЛ.06-24 |
348±5 |
337+5-3 |
338+5-3 |
163±2 |
240±3 |
40,5±1,5 |
*Трансформаторы с номинальным первичным напряжением 11000/√3В для АЭС изготавливаются с размерами, соответсвующими трансформаторам ЗНОЛ.06-15
Общий вид трансформаторов ЗНОЛ.06-3(-24) и ЗНОЛ.06.4-6(-20) и ЗНОЛ.06М-15(-24) (чертеж)
Общий вид трансформатора ЗНОЛ.06-27(чертеж)
Версия для печати (pdf)
www.cztt.ru
ЗНОЛ-3 –
ЗНОЛ-3

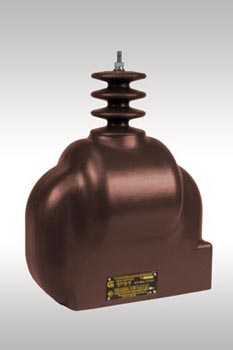

Заземляемый трансформатор напряжения ЗНОЛ-3 (ЗНОЛ3, ЗНОЛ 3)
Заземляемый трансформатор напряжения ЗНОЛ-3 предназначен для применения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.
Технические характеристики приборов заземляемые трансформаторы напряжения ЗНОЛ-3:
Класс напряжения – 3кВ;
Наибольшее рабочее напряжение прибора заземляемый трансформатор напряжения ЗНОЛ-3 – 3,6кВ;
Номинальное напряжение первичной обмотки – (3000/)В, (3300/)В; Номинальное напряжение основной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ-3 – (100/)В или (110/)В;Номинальное напряжение дополнительной вторичной обмотки – 100/3В или 100В или 110/3В или 110В;
Классы точности основной вторичной обмотки – 0,2, 0,5, 1, 3;
Номинальная мощность основной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ-3 с коэффициентом мощности активно-индуктивной нагрузки 0,8:
– в классе точности 0,2 – 15В·А;
– в классе точности 0,5 – 30В·А;
– в классе точности 1 – 50В·А;
– в классе точности 3 – 150В·А;
Номинальная мощность дополнительной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ-3 с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 – 150В·А;
Предельная мощность вне класса точности – 250В·А;
Предельный допустимый длительный первичный ток – 0,14А;
Схема и группа соединения обмоток прибора заземляемый трансформатор напряжения ЗНОЛ-3 – 1/1/1-0-0;
Номинальная частота – 50Гц;
Длина пути утечки – не менее 35см;
Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора заземляемый трансформатор напряжения ЗНОЛ-3Масса прибора заземляемый трансформатор напряжения ЗНОЛ-3 – 36кг±1,5кг;
Трансформаторы изготавливаются в климатическом исполнении “У” и предназначены для эксплуатации в закрытых помещениях в условиях:
– высота над уровнем моря не более 1000м;
– температура окружающей среды с учетом перегрева воздуха внутри КРУ – от -60°C до +55°C;
– относительная влажность воздуха – 100% при 25ºС;
– окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию;
– рабочее положение – вертикальное;
– внутренняя изоляция прибора заземляемый трансформатор напряжения ЗНОЛ-3 литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
– приборы сейсмостойкие при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
– приборы заземляемый трансформатор напряжения ЗНОЛ-3 соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
– приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
Изготовитель гарантирует соответствие качества прибора заземляемый трансформатор напряжения ЗНОЛ-3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
vostokpribor.ru
ЗНОЛ.06, ЗНОЛ-СЭЩ | Класс напряжения ТН до 10кВ | Трансформаторы напряжения | Трансформаторы
Трансформаторы напряжения ЗНОЛ.06, ЗНОЛ-СЭЩ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Типоисполнения трансформаторов напряжения ЗНОЛ.06, ЗНОЛ-СЭЩ.
| Тип | Класс напряжения, кВ | Масса трансформаторов, кг | Номинальное напряжение первичной обмотки, В |
| ЗНОЛ.06-3 | 3 |
26,5±1,5 | 3000/√3; 3300/√3 |
| ЗНОЛ.06-6 | 6 | 26,5±1,5 | 6000/√3; 6300/√3; 6600/√3; 6900/√3 |
| ЗНОЛ.06-10 | 10 | 28,5±1,5 | 10000/√3; 10500/√3; 11000/√3 |
| ЗНОЛ.06-15 | 15 | 29,5±1,5 | 13800/√3; 15750/√3 |
| ЗНОЛ.06М-15 | 15 | 28,5±1,5 | 13800/√3; 15750/√3 |
| ЗНОЛ.06-20 | 20 | 32,5±1,5 | 18000/√3; 20000/√3 |
| ЗНОЛ.06М-20 | 20 | 29,5±1,5 | 18000/√3; 20000/√3 |
| ЗНОЛ.06-24 | 24 | 32,5±1,5 | 24000/√3 |
| ЗНОЛ.06М-24 | 24 | 40,5±1,5 | 24000/√3 |
| ЗНОЛ.06-27 | 27 | 60±1,5 | 27000/√3; 27500 |
| ЗНОЛ.06.4-6 | 6 | 26,5±1,5 | 6000/√3 |
| ЗНОЛ.06.4-10 | 10 | 28,5±1,5 | 10000/√3 |
| ЗНОЛ.06.4-20 | 20 | 32,5±1,5 | 20000/√3 |
| ЗНОЛ-СЭЩ-6-1 | 6 | 29 | 6000/√3 |
| ЗНОЛ-СЭЩ-10-1 | 10 | 29 | 10000/√3 |
| ЗНОЛ-СЭЩ-20 | 20 | 39 | 20000/√3 |
| ЗНОЛ-СЭЩ-35 | 35 | 55 | 35000/√3 |
| ЗНОЛ-СЭЩ-35-1 | 35 | 51 | 35000/√3 |
Трансформаторы напряжения ЗНОЛ.06.
Трансформаторы напряжения ЗНОЛ.06 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 65°С при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.
Трансформаторы ЗНОЛ.06 изготавливаются в климатическом исполнении “У” или “Т” категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды с учетом превышения температуры воздуха в токопроводе или КРУ при нагрузке трансформаторов предельной мощностью:
- для исполнения “У3” от минус 45°С до плюс 50°С,
- для исполнения “Т3” от минус 10°С до плюс 55°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое.
Патентная защита
Патент на изобретение No 2193252.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Технические характеристики трансформаторов ЗНОЛ.06.
| Наименование параметра | Значения для исполнений | |||||||
| ЗНОЛ.06-3 | ЗНОЛ.06-6 | ЗНОЛ.06-10 | ЗНОЛ.06-15 | ЗНОЛ.06М-15 | ЗНОЛ.06-20 | ЗНОЛ.06М-20 | ||
| Класс напряжения, кВ | 3 | 6 | 10 | 15 | 20 | |||
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 | 17,5 | 24 | |||
| Номинальное напряжение первичной обмотки, В | 3000/√3 3300/√3 |
6000/√3 6300/√3 6600/√3 6900/√3 |
10000/√3 10500/√3 11000/√3 |
13800/√3 15750/√3 |
18000/√3 20000/√3 |
|||
| Номинальное напряжение основной вторичной обмотки, В | 100/√3 или 110/√3 |
100/√3 | 100/√3 или 110/√3 |
100/√3 | ||||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/3* или 110* или 100/√3**** |
100/3 100 |
100/3 или 100 или 110/3* или 110* |
100/3 100 |
||||
| Номинальная мощность основной вторичной обмотки** с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классах точности по ГОСТ 1983, В·А: | ||||||||
| 0,2 | 15 | 30 | 50 | 25 | 50 | 25 | ||
| 0,5 | 30 | 50 | 75 | 50 | 75 | 50 | ||
| 1 | 50 | 75 | 150 | 75 | 150 | 75 | ||
| 3 | 150 | 200 | 300 | 200 | 300 | 200 | ||
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно – индуктивной нагрузки 0,8 в классе точности 3 по ГОСТ 1983, В·А | 150 | 200 | 300 | 200 | 300 | 200 | ||
| Предельная мощность вне класса точности, В·А | 250 | 400 | 630 | 400 | 630 | 400 | ||
| Предельный допустимый длительный первичный ток, А | 0,14 | 0,11 | 0,10 | 0,07 | 0,05 | 0,06 | 0,04 | |
| Климатическое исполнение и категория размещения | У3 или Т3 | |||||||
| Схема и группа соединения обмоток | 1/1/1-0-0 | |||||||
| Номинальная частота переменного тока, Гц | 50 или 60*** | |||||||
| Масса трансформаторов, кг | 26,5±1,5 | 26,5±1,5 | 28,5±1,5 | 29,5±1,5 | 28,5±1,5 | 32,5±1,5 | 29,5±1,5 | |
| Наименование параметра | Значения для исполнений | |||
| ЗНОЛ.06-24 | ЗНОЛ.06М-24 | ЗНОЛ.06-27 | ||
| Класс напряжения, кВ | 24 | 27 | ||
| Наибольшее рабочее напряжение, кВ | 26,5 | 30 | ||
| Номинальное напряжение первичной обмотки, В |
24000/√3 | 27000/√3 | 27500 | |
| Номинальное напряжение основной вторичной обмотки, В | 100/√3 или 110/√3 |
100/√3 | 100/√3 или 110/√3 |
100 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/3* или 110* |
100/3 100 |
100/3 или 100 или 110/3* или 110* |
127 |
|
Номинальная мощность основной вторичной обмотки** с коэффициентом мощности активно-индуктивной нагрузи 0,8 в классах точности по ГОСТ 1983, В·А: |
||||
| 0,2 | 50 | 30 | 50 | 20 |
| 0,5 | 75 | 50 | 75 | 60 |
| 1 | 150 | 75 | 150 | 120 |
| 3 | 300 | 200 | 300 | – |
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно – индуктивной нагрузки 0,8 в классе точности 3 по ГОСТ 1983, В·А | 300 | 200 | 300 | 100 |
| Предельная мощность вне класса точности, В·А | 630 | 400 | 630 | 600 |
| Предельный допустимый длительный первичный ток, А | 0,05 | 0,03 | 0,04 | 0,022 |
| Климатическое исполнение и категория размещения | У3 или Т3 | УХЛ2.1 или Т2.1 | ||
| Схема и группа соединения обмоток | 1/1/1-0-0 | |||
| Номинальная частота переменного тока, Гц | 50 или 60*** | |||
| Масса, кг | 32,5±1,5 | 40,5±1,5 | 60±1,5 | |
Примечание:
* Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
| Наименование параметра | Значение для испытаний | |||||
| ЗНОЛ.06.4-6 | ЗНОЛ.06.4-10 | ЗНОЛ.06.4-20 | ||||
| Класс напряжения, кВ | 6 | 10 | 20 | |||
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 | 24 | |||
| Номинальное напряжение первичной обмотки, В | 6000/√3 | 10000/√3 | 20000/√3 | |||
| Номинальное напряжение первой вторичной обмотки, В | 100/√3 | |||||
| Номинальное напряжения второй вторичной обмотки | 100/√3 | |||||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | 100 | 100/3 | 100 | 100/3 | 100 |
| Класс точности первой вторичной обмотки | 0,2 | |||||
| Класс точности второй вторичной обмотки | 0,5 | |||||
| Класс точности дополнительной вторичной обмотки | 3 | |||||
| Номинальная мощность первой вторичной обмотки в классе точности 0,2 ВА | 10 | |||||
| Номинальная мощность второй вторичной обмотки в классе точности 0,5 ВА | 25 | 15 | 30 | 15 | 30 | 15 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА | 200 | 50 | 200 | 50 | 200 | 50 |
| Предельная мощность вне класса точности, ВА | 400 | 160 | 400 | 160 | 400 | 160 |
| Предельный допустимый длительный первичный ток, А | 0,12 | 0,05 | 0,07 | 0,03 | 0,04 | 0,02 |
| Схема и группа соединения обмоток | 1/1/1/1-0-0-0 | |||||
| Номинальная частота, Гц | 50 | |||||
| Масса трансформаторов, кг | 26,5±1,5 | 28,5±1,5 | 32,5±1,5 | |||
Поверка трансформаторов напряжения ЗНОЛ.06.
Трансформаторы тока поверяются в соответствии с ГОСТ 8.216. Межповерочный интервал – 8 лет.
Габаритные и установочные размеры трансформаторов напряжения ЗНОЛ.06.
Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-35.
Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-35 – заземляемые, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в камеры одностороннего обслуживания (КСО), являются комплектующими изделиями. Трансформаторы обеспечивают питание приборов учета электроэнергии, контроль-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используются, когда требуется измерение фазных напряжений и контроль изоляции сети 6, 10, 20 и 35 кВ соответственно.
Трансформаторы ЗНОЛ-СЭЩ-6 и ЗНОЛ-СЭЩ-10 по требованию заказчика могут комплектоваться съемным предохранительным устройством, предназначенным для защиты оборудования.
Климатическое исполнение трансформаторов “У” и “Т”, категория размещения 2 по ГОСТ 15150-69 для эксплуатации в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, а также в оболочке комплектного изделия категории размещения 1.
Структура условного обозначения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-35.
З Н О Л – СЭЩ – ХХ – ХХ – Х/Х – Х/Х Х 2
З – заземляемый трансформатор;
Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
СЭЩ – товарный знак;
ХХ – класс напряжения, кВ;
ХХ – конструктивный вариант исполнения;
Х/Х – номинальный класс точности;
Х/Х – номинальная нагрузка, ВА
Х – климатическое исполнение по ГОСТ 15150-69;
2 – категория размещения по ГОСТ 15150-69.
Технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-35.
| Наименование параметра | ЗНОЛ-СЭЩ 6 | ЗНОЛ-СЭЩ 10 | ЗНОЛ-СЭЩ 20 | ЗНОЛ-СЭЩ 35 |
| Класс напряжения по ГОСТ1516.3, кВ | 6 | 10 | 20 | 35 |
| Наибольшее рабочее напряжение | 7,2 | 12 | 24 | 40,5 |
| Номинальное напряжение первичной обмотки, кВ | 6/√3 | 10/√3 | 20/√3 | 35/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√3 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 100 | |||
| Номинальные классы точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | |||
| Номинальная мощность основной вторичной обмотки, ВА в классах точности | ||||
| 0,2 | 10,15,25,30* | 10,15,25,30,50* | ||
| 0,5 | 30,50,75* | 30,50,75,100* | ||
| 1,0 | 50,75,100,150,200* | 50,75,100,150,200,300* | ||
| 1,0 | 150,200* | 300,400,500,600* | ||
| Номинальные классы точности дополнительной вторичной обмотки | 3 | |||
| Номинальная мощность дополнительной вторичной обмотки, ВА | 100 | |||
| Предельная мощность трансформатора вне класса точности, ВА: | ||||
| с двумя вторичными обмотками | 630 | 1000 | ||
| с тремя вторичными обмотками | 400 | 1000 | ||
| Номинальная частота, Гц | 50 или 60 | |||
| Группа соединения обмоток | ||||
| с двумя вторичными обмотками | 1/1/1-0-0 | |||
| с тремя вторичными обмотками | 1/1/1/1-0-0 | |||
| Климатическое исполнение | У2 | Т2 | ||
| Высота над уровнем моря, м | 1000 | |||
| Верхнее рабочее значение температуры окружающего воздуха, С | +50° | +55° | ||
| Нижнее значение температуры окружающего воздуха для исполнения | – 45° | -10° | ||
| Тип атмосферы | II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов) | |||
* По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных.
Трансформатор выполняется с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96. При отсутствии специальных требований со стороны заказчика одноминутное испытательное напряжение изоляции первичной обмотки берется согласно ГОСТ 1516.3-96 для уровня изоляции «б».
Значения уровня изоляции.
| Класс напряжения, кВ | Уровень изоляции | Испытательное напряжение внутренней изоляции, кВ |
| 6 | «б» | 32 |
| 10 | 42 | |
| 20 | 6 | |
| 35 | 95 |
Уровень частичных разрядов изоляции трансформаторов с уровнем изоляции «а» не превышает значений, указанных в таблице:
| Класс напряжения, кВ | Напряжения измерения ЧР, кВ | Допускаемый уровень ЧР, пКл |
| 6 | 7,2 | 50 |
| 4,6 | 20 | |
| 10 | 12 | 50 |
| 7,62 | 20 | |
| 20 | 24 | 50 |
| 15,3 | 20 | |
| 35 | 40,5 | 50 |
| 25,7 | 20 |
Габаритные и установочные размеры трансформаторов ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-6 и ЗНОЛ-СЭЩ-10.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-20.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-35.
- Принципиальные электрические схемы и расположение выводов трансформаторов ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-35 на клеммной колодке.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-35-1.
- Принципиальные электрические схемы и расположение выводов трансформаторов ЗНОЛ-СЭЩ-35-1.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-6-1 и ЗНОЛ-СЭЩ-10-1.
- Принципиальные электрические схемы и расположение выводов трансформаторов ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-10-1 на клеммной колодке.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-6-10 и ЗНОЛ-СЭЩ-10-10.
- Габаритные, установочные и присоединительные размеры трансформатора напряжения ЗНОЛ-СЭЩ-6-11 и ЗНОЛ-СЭЩ-10-11.
- Принципиальные электрические схемы и расположение вторичных выводов трансформаторов ЗНОЛ-СЭЩ-6-10, ЗНОЛ-СЭЩ-10-10 и ЗНОЛ-СЭЩ-6-11, ЗНОЛ-СЭЩ-10-11.
Klass-napryazheniya-TN-12-66kV/ZNOL.06-ZNOL-SEShh.html#znol06
www.etk-oniks.ru
Наименование | Нормы для типов | ||
ЗНОЛ-3 | ЗНОЛ-6 | ЗНОЛ-10 | |
Класс напряжения, кВ | 3 | 6 | 10 |
Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
Номинальное напряжение первичной обмотки, В | 3000/√3 | 6000/√3 | 10000/√3 |
Номинальное напряжение основной вторичной обмотки, В | 100/√З или 110/√3 | ||
Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/√3 или 110 | ||
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*: | 15 | 30 | 50 |
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А | 150 | 200 | 300 |
Предельная мощность вне класса точности, ВА | 250 | 400 | 630 |
Схема и группа соединения обмоток | 1/1/1-0-0 | ||
Номинальная частота, Гц | 50 или 60 | ||
Испытательное напряжение, кВ:
| 24 | 32 | 42 |
Масса | 42 кг | ||
zelaz.ru
Заземляемые трансформаторы напряжения ЗНОЛ
Заземляемые трансформаторы напряжения ЗНОЛ
Заземляемые трансформаторы напряжения ЗНОЛ предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении “УХЛ” и “Т” категории размещения 1 по ГОСТ 15150.
Заземляемые трансформаторы напряжения ЗНОЛ предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения “УХЛ1” и от минус 10°С до плюс 55°С для исполнения “Т1”.
Длина пути утечки – III по ГОСТ 9920.
Рабочее положение – вертикальное.
Патентная защита
Патент № 53930 на промышленный образец.
Таблица 1. Технические данные трансформаторов ЗНОЛ
Наименование параметров | Нормы для типов | ||
| ЗНОЛ-3 | ЗНОЛ-6 | ЗНОЛ-10 | |
| Класс напряжения, кВ | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, В | 3000/√3 3300/√3 | 6000/√3 6300/√3 6600/√3 6900/√3 | 10000/√3 10500/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√З или 110/√3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/√3 или 110 или 100/√3** | ||
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*: | 15 | 30 | 50 |
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А | 150 | 200 | 300 |
| Предельная мощность вне класса точности, ВА | 250 | 400 | 630 |
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||
| Номинальная частота, Гц | 50 или 60 | ||
Испытательное напряжение, кВ: | 24 40 50 | 32 60 70 | 42 75 90 |
| Масса | 42 кг макс | ||
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
**) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
Таблица 2. Основные технические характеристики трансформаторов ЗНОЛ.М
Наименование параметра | Значение |
ЗНОЛ.М-15 | |
Класс напряжения, кВ | 15 |
Наибольшее рабочее напряжение, кВ | 18 |
Номинальное напряжение первичной обмотки, В | 13800/3 |
Номинальное напряжение основной вторичной обмотки, В | 100/3 |
Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
Номинальная мощность основной вторичной обмотки, ВА: |
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА | 200 |
Предельная мощность вне класса точности, ВА | 400 |
Схема и группа соединения обмоток | 1/1/1-0-0 |
Номинальная частота, Гц | 50
|
Заземляемые трансформаторы напряжения ЗНОЛ
Заземляемые трансформаторы напряжения ЗНОЛ предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении “УХЛ” и “Т” категории размещения 1 по ГОСТ 15150.
Заземляемые трансформаторы напряжения ЗНОЛ предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения “УХЛ1” и от минус 10°С до плюс 55°С для исполнения “Т1”.
Длина пути утечки – III по ГОСТ 9920.
Рабочее положение – вертикальное.
Патентная защита
Патент № 53930 на промышленный образец.
Таблица 1. Технические данные трансформаторов ЗНОЛ
Наименование параметров | Нормы для типов | ||
| ЗНОЛ-3 | ЗНОЛ-6 | ЗНОЛ-10 | |
| Класс напряжения, кВ | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, В | 3000/√3 3300/√3 | 6000/√3 6300/√3 6600/√3 6900/√3 | 10000/√3 10500/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√З или 110/√3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 или 110/√3 или 110 или 100/√3** | ||
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*: | 15 | 30 | 50 |
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А | 150 | 200 | 300 |
| Предельная мощность вне класса точности, ВА | 250 | 400 | 630 |
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||
| Номинальная частота, Гц | 50 или 60 | ||
Испытательное напряжение, кВ: | 24 40 50 | 32 60 70 | 42 75 90 |
| Масса | 42 кг макс | ||
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
**) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
Таблица 2. Основные технические характеристики трансформаторов ЗНОЛ.М
Наименование параметра | Значение |
ЗНОЛ.М-15 | |
Класс напряжения, кВ | 15 |
Наибольшее рабочее напряжение, кВ | 18 |
Номинальное напряжение первичной обмотки, В | 13800/3 |
Номинальное напряжение основной вторичной обмотки, В | 100/3 |
Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
Номинальная мощность основной вторичной обмотки, ВА: |
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА | 200 |
Предельная мощность вне класса точности, ВА | 400 |
Схема и группа соединения обмоток | 1/1/1-0-0 |
Номинальная частота, Гц | 50 |
fsk-nsk.ru
Трехфазная группа трансформаторов напряжения 3хЗНОЛ.06 и 3хЗНОЛП
Скачать опросные листы на трансформаторы напряжения
Скачать каталог на трансформаторы (pdf; 32 Мб)
Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)
Скачать каталог “Трансформаторы для железных дорог” (pdf; 4,8 Мб)
ТУ16 – 2010 ОГГ.671 240.001 ТУ
взамен
3хЗНОЛ.06 – ТУ16 – 98 ОГГ.671 213.004 ТУ
3хЗНОЛП – ТУ16 – 2008 ОГГ.671 241.041 ТУ
Руководства по эксплуатации
Сертификаты
Версия для печати (pdf)
Требования к оформлению заказов трансформаторов предназначенных на экспорт
Назначение
Трехфазные антиррезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые рас пре де ли тельные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении “У” или “Т” категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения “УЗ” – от минус 45°С до плюс 50°С; - для исполнения “ТЗ” – от минус 10°С до плюс 60°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое.
Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты – обязательно!
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Гарантийный срок эксплуатации – 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы – 30 лет.
Таблица 1. Технические данные
| Наименование параметра | Значение | |
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальное линейное напряжение на выводах первичной обмотки, В |
6000, 6300 6600, 6900 |
10000 10500 11000 |
| Номинальное линейное напряжение навыводах основной вторичной обмотки, В | 100 | |
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных |
3 |
|
| от 90 до 110 | ||
|
Номинальная мощность, ВА, в классе точности: 0,20,5 1,0 3,0 |
90 |
90 |
| Предельная мощность вне класса точности, В•А |
1200 |
1890 |
| Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А | 400 | |
|
Схема и группа соединения обмоток Номинальная частота, Гц |
50 или 60 |
|
Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов ЗНОЛП.4 и ЗНОЛ.06.4
| Наименование параметра | Значение для исполнений | |
|
3хЗНОЛ.06.4-6 |
3хЗНОЛ.06.4-10 3хЗНОЛП.4-10 |
|
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальное линейное напряжение на выводах первичной обмотки, В | 6000; 6300; 6600; 6900 | 10000; 10500; 11000 |
| Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В | 100 | |
| Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В | 100 | |
| Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,2* | 30 | |
| Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,5* | 75 | 90 |
| Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, ВА, при напряжении 100В с коэффициентом мощности индуктивной нагрузки 0,8 | 400 | |
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В: – при симметричном режиме работы сети, не более – при замыкании одной из фаз на землю |
3 от 90 до 110 |
|
| Схема и группа соединения обмоток | ||
| Номинальная частота, Гц | 50 | |
* Номинальная мощность и высший класс точности оговариваются при заказе
Таблица 2
| Тип резистора |
Норма для типа |
||||
| Кол-во, шт. |
3хЗНОЛ.06-6; 3хЗНОЛП-6 |
3хЗНОЛ.06-10; 3хЗНОЛП-10 |
|||
| Ом | Вт |
Ом |
Вт |
||
| С 5-35В 3±5% кОм, 100 Вт | 3 | 1000 | 300 | – | – |
| С 5-35В 2.4±5% кОм, 100 Вт | 3 | – | – | 800 | 300 |
Таблица 3
| Тип трехфазной группы | Масса, кг max |
| 3хЗНОЛ.06-6 | 93 |
| 3хЗНОЛП-6 | 109 |
| 3хЗНОЛ.06-10 |
99 |
| 3хЗНОЛП-10 |
109 |
Общий вид трансформатора 3хЗНОЛ.06 (чертеж)
Общий вид трансформатора 3хЗНОЛП (чертеж)
Версия для печати (pdf)
www.cztt.ru
