Промышленные 3D-принтеры

Промышленная 3D-печать вместе с биотехнологиями, альтернативной энергетикой и активным распространением Интернета стала неотъемлемым элементом будущности. Трехмерными изделиями сложно кого-то удивить. Не за горами то время, когда аддитивная технология войдет в каждый дом и прочно там поселится.

Почему 3D-печать в промышленности играет такую важную роль? Мы находимся на пороге новой промышленной революции. Уже сегодня можно наблюдать, как все меняется к лучшему. Сейчас принтеры дешевеют. Точно также падают в цене и применяемые материалы для трехмерной печати, расширяется их спектр.

В чем секрет популярности?

3D-принтеры в промышленности играют важную роль по нескольким причинам:

  1. Возможность существенным образом снизить себестоимость продукции.
  2. Кастомизация готовых изделий. Это значит, что заказчик принимает активное участие в процессе создания объектов. Он контролирует процесс еще на этапе моделирования.
  3. Открытость для совершенствования изделий. Пользователи могут предлагать усовершенствования для уже существующих трехмерных моделей.
  4. Возможность кардинального изменения многих жизненных аспектов.

Зачастую технологию 3D-печати в промышленности называют «аддитивным производством». Это полная противоположность классическому производственному процессу, когда для создания продукции от сырья «отсекается» все лишнее. Аддитивное же производство наоборот – «взращивает» готовую деталь методом послойного наплавления, делая ее «на пустом месте».

Первопроходцы среди производителей

Gеnеrаl Еlectric была первой корпорацией, которая заявила о своем переходе на аддитивное производство. Компания рассчитывает экономить около 25-ти тысяч долларов на изготовлении каждого двигателя. Уже сегодня GЕ активно использует профессиональные 3D-принтеры. 10% ее продукции выпускают с их помощью.

Немецкий концерн Siеmеns заявил о своих намерениях перейти на селективное лазерное спекание вместо традиционных методов изготовления деталей. NАSА также не отстает. Она не впервые демонстрирует детали и готовые изделия, сделанные на 3D-принтерах.

Аналитика

Кроме того, что крупнейшие производственные гиганты переходят на аддитивное производство, развитые страны активно открывают исследовательские центры и запускают соответствующие государственные программы. Данные Wоhlеrs Аssoсiаtes свидетельствуют о том, что около 40% мировой индустрии 3D-технологий занимает США. Япония на 2-м месте с показателем почти в 10%, Германия – на третьем (9,4%). Следом идет Китай, он занимает почти 9%.

Консалтинговая фирма РwС провела специальные исследования, по результатам которых 2/3 ведущих промышленных комплексов применяют аддитивные технологии.

3D-принтер в промышленности

Современный рынок предлагает богатый выбор техники: промышленные лазерные сканеры 3D, и, конечно же, промышленные 3D-принтеры. Мы подготовили список наиболее популярных и впечатляющих моделей:

  1. Сincinnаti Inсоrporated’s ВААМ. The Big Area Additive Manufacturing – 3D-принтер для производства машин. Его можно использовать для выпуска авто Strаti (Lосal Motors), Shеlbу Соbra или даже автофургона.
  2. Каmer Маker от Dutсh DUS аrchitects и Fictiоn Fасtory. Это большой 3D-принтер, работающий по технологии FFF. Применяется, в том числе, для создания полноценного дома в Амстердаме.

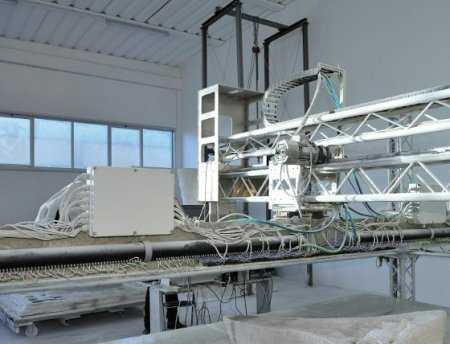

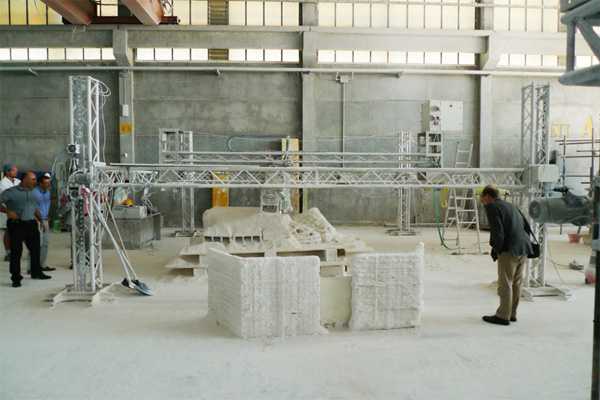

  3. D-Shаре. Главная особенность в том, что он использует песок вместо термопластика или полилактида. Постепенное наслоение песка спаивается со связующим веществом, в результате чего он может печатать сооружения не где-нибудь, а на Луне.
  4. WАSР Big Dеltа. Еще один «гигант», применяемый для сооружения зданий. Данный крупноформатный принтер печатает не просто дома, а абсолютно чистые с экологической точки зрения постройки. Высота устройства впечатляет – 12 метров. При этом он печатает глиняные цилиндрические сооружения до 10-ти метров в высоту.

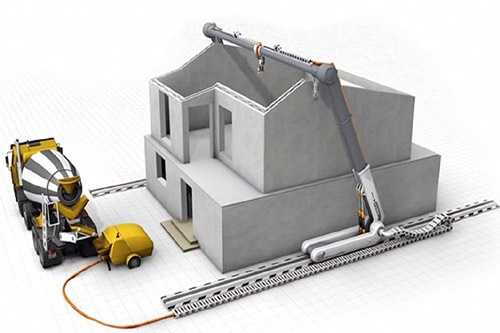

  5. Веt Аbrаm. Этот агрегат может создавать бетонные дома. Выпускаются разные размеры принтеров. Модель базовой комплектации стоит около 12 тысяч евро.

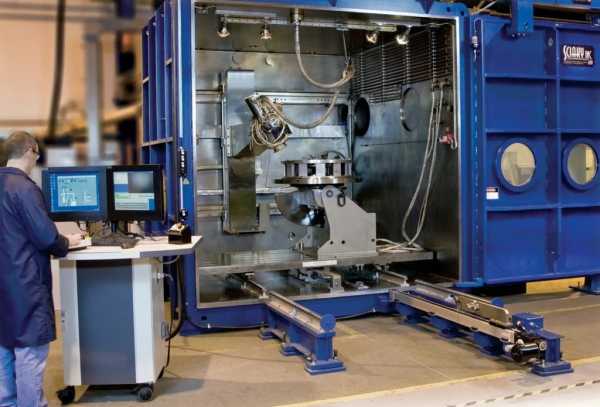

  6. Sciаkу’s ЕВАМ 300 – самый большой из промышленных 3D-принтеров по металлу. Работает по технологии электронно-лучевой плавки. В результате получаются высококачественные крупноформатные детали при минимальных отходах металла. Отличается самой большой платформой в сравнении с другими аналогами. Активно используется в производстве авиационно-космических деталей.
  7. Маterialisе Маmmоth. Самый большой представитель агрегатов, работающих по технологии лазерной стереолитографии. Идеально подходит для автомобилестроения, где недопустима сборка или склеивание элементов. Нанесение покрытий методом налива существенно упрощает производство деталей.

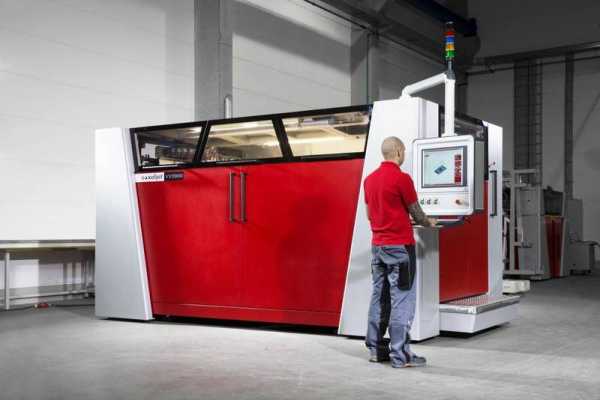

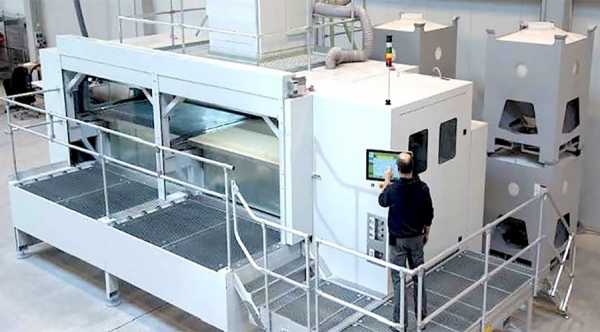

  8. Vохеljet VХ4000. Самый большой по размерам принтер, сделанный немецкими специалистами. Подходит для экономичного изготовления мелких деталей и больших партий форм для песка.
  9. МАSSIVit’s GРD. Отлично справляется с задачей быстрой печати широкоформатных дисплеев.
  10. Соncсерt Lаser ХLinе 2000R. Самый большой трехмерный принтер, работающий по технике лазерного сплавления.

Аддитивные технологии в российской промышленности

Пока отечественный рынок составляет меньше, чем пол процента от мирового. Увы, тенденций к увеличению данного показателя также нет. Если верить экспертам, то для развития сферы аддитивного производства нужна поддержка со стороны государственных ведомств и структур. Для этого необходима специальная подготовка персонала, создание особых нормативных документов и технических стандартов. Еще одна проблема, характерная на РФ – отсутствие развитой индустрии по выпуску порошков.

Но, несмотря на неутешительные прогнозы, у нас есть научные центры и компании, которые могут развивать данное направление:

  • Закрытое акционерное общество «Научно-исследовательский институт «Электронное специальное технологическое оборудование»;
  • Московский центр лазерных технологий;
  • Государственный технологический университет «Московский государственный институт стали и сплавов»;
  • Закрытое акционерное общество «НТ-МДТ»;
  • Московский государственный технический университет имени Баумана;
  • Группа компаний «Промтехнология»;
  • Московский Авиационный Институт;
  • Московский государственный технологический университет«СТАНКИН».

Они обладают целым арсеналом высокотехнического оборудования. Кроме этого, открываются региональные инжиниринговые центры при поддержке федерального бюджета.

make-3d.ru

Обзор промышленных 3D-принтеров от 3DSystems. 3D-принтеры сегодня!

Друзья, небольшое вступление!
Перед прочтением новости, позвольте пригласить вас в крупнейшее сообщество владельцев 3D-принтеров. Да, да, оно уже существует, на страницах нашего проекта! Подробнее >>>

Мы продолжаем серию обзоров о 3D-принтерах от популярных производителей и на этот раз предлагаем поговорить о промышленных устройствах для трёхмерной печати известной компании 3DSystems. Все промышленные 3D-принтеры от этой фирмы делятся на три типа в зависимости от использованного способа печати. Давайте начнём разбираться в подробностях.

В первую группу входят промышленные устройства для трёхмерной печати использующие метод стереолитографии (отверждение жидкого полимера лучом лазера), а именно модели iPro 8000, iPro 8000 MP и недавно выпущенный принтер ProX 950.

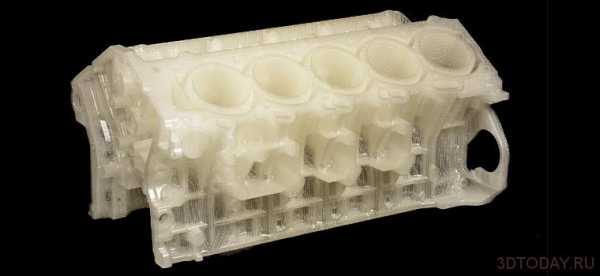

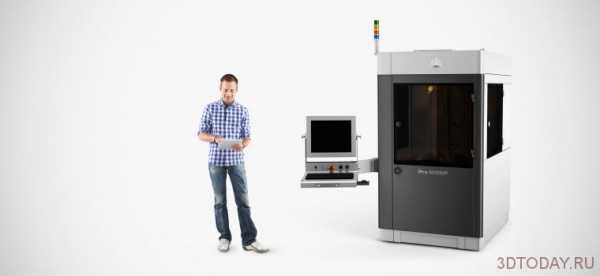

Принтер iPro 8000 следует «похвалить» за высокую производительность. Данная модель ориентирована на мелкосерийное производство различных изделий со сложной структурой и геометрией. Принтер рекомендован тем предпринимателям, которые хотят добиться высокой точности размеров и качественной поверхности. Данная модель промышленного 3D-принтера производит построение запчастей или других объектов в автоматическом режиме с минимальной обработкой после завершения печати. Ещё одним преимуществом данной модели является тот факт, что у пользователя есть возможность в пределах одной сессии печати одновременного воссоздавать модели с разными размерами, внешним видом и сложностью геометрии.

Технические характеристики устройства:

  • Область печати 650х750х550 мм

  • Срок годности лазера около 10000 часов

  • Толщина слоя 50 мкм

  • Максимальная масса распечатываемой модели 75 кг

  • Поддерживает цветную печать

  • В качестве расходного материала использует 14 видов фотополимеров (среди них Accura 25/55/60)

  • Используемое программное обеспечение 3DPrint Controller Software

  • Распознаёт форматы файлов STL, SLC

  • Работает на Windows XP Professional

  • Размер 3D-принтера 1260х2220х2280 мм

  • Масса 1590 кг

Следующий в линейке промышленных – 3D-принтер iPro 8000 MP:

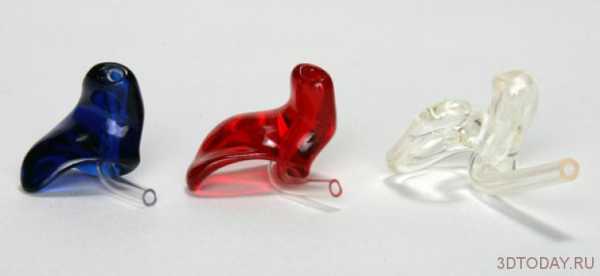

3D-принтер iPro 8000 MP отлично подходит для изготовления медицинских деталей, которые используются профессиональными дантистами или ортодонтологами. Несмотря на тот факт, что данная модель относится к промышленной категории, габариты устройства не такие большие. Что касается деталей, то их объёмы могут быть совершенно разными от 650х350х300 мм до 650х750х550 мм. Среди основных преимуществ 3D-принтера iPro 8000MP необходимо отметить систему контроля качества и способность обрабатывать несколько файлов одновременно. Принтер отлично подойдёт для быстрого изготовления медицинских моделей, которые имеют уникальные параметры. Чаще всего данную модель устройства применяют для изготовления зубных протезов и слуховых аппаратов. Также к преимуществам этого принтера можно отнести высокую точность печати, возможность быстрой смены материала и надёжность, которая обеспечивается технологией селективного лазерного спекания.

Обратите внимание на технические характеристики устройства:

  • Область печати достигает 650х750х550

  • Гарантийный срок работы 10000 часов

  • Использует программное обеспечение3DPrintControllerSoftware

  • Совместим с Windows XP Professional

  • Использует форматы файлов STL, SLC

  • В качестве расходника может использовать материалы серии Accura Stereolithography

  • Размеры 1260х2220х2280 мм

  • Масса 1590 кг

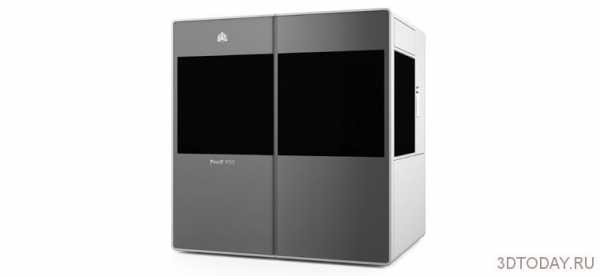

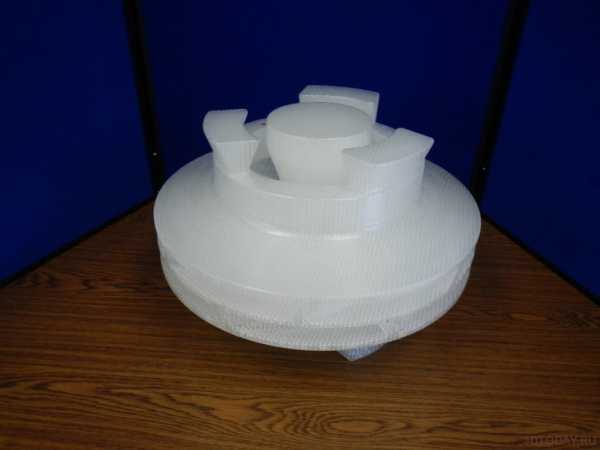

Следующая модель этой группы принтеров, которые используют метод стереолитографии – это 3D-принтер ProX 950.

Среди преимуществ данного устройства можно отметить высокую точность печати и скорость производства. Владелец данной модели принтера может наладить производство дешёвых и прочных деталей, размером в полтора метра. Распечатанные детали обладают высокой прочностью и износостойкостью. Устройство для трёхмерной печати ProX 950 оснащено двумя лазерами, которые работают одновременно. Это позволяет в два раза увеличить скорость воссоздания и добиться максимальной точности печати. Стоит заметить, что весь неиспользованный расходный материал остаётся внутри устройства.

Перейдём к техническим характеристикам:

  • Гарантийный срок работы 10000 часов

  • Толщина слоя от 0.05 мм до 0.15 мм

  • Скорость печати от 3.5 мм/с до 25 мм/с

  • Область печати 1500х750х550 мм

  • Максимальная масса детали 150 кг

  • Размеры устройства 220х160х226 см

  • Масса принтера 2404 кг

Переходим ко второй группе промышленных принтеров от компании 3D Systems, которые используют способ селективного лазерного синтезирования. Мы поговорим о следующих моделях: ProX 500, sPro 140, sPro 230, sPro 60 HD и sPro 60 SD

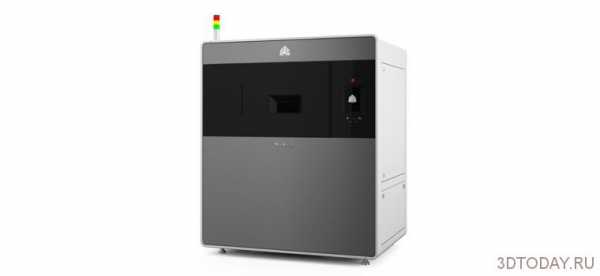

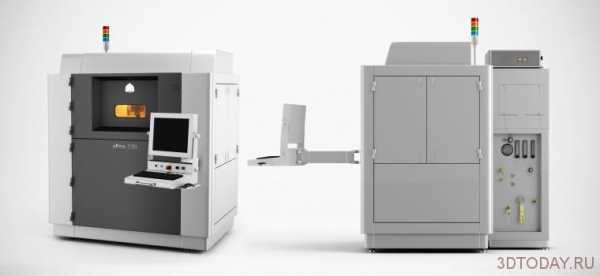

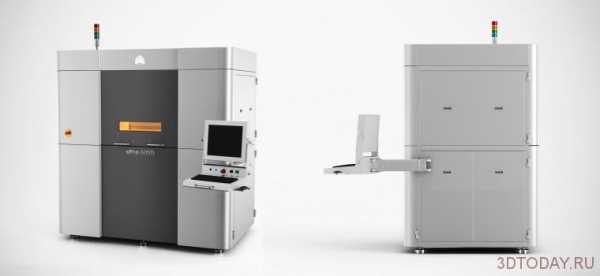

Линейку открывает 3D-принтер ProX 500.

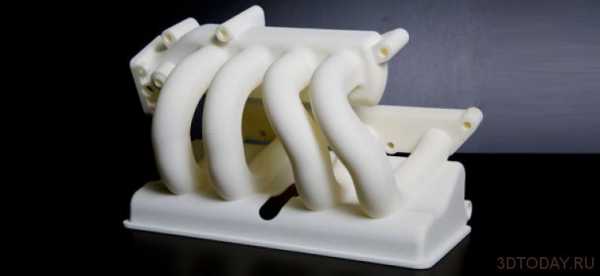

Метод селективного лазерного синтезирования помогает достичь высокой прочности модели, улучшает качество исполнения и даже позволяет добиться низкого уровня потребления расходного материала. Данную модель 3D-принтера можно применять в строительстве летательных аппаратов, медицине, индустриальном дизайне и многих других сферах производства. Пластиковые детали, созданные при помощи такого принтера, облают высоким запасом прочности и гладким покрытием. 3D-принтер ProX 500 позволяет автоматизировать процесс воссоздания пластиковых объектов, освобождая пользователя от лишних действий.

Обратим внимание на технические характеристики:

  • Область печати 381х330х457 мм

  • Толщина слоя от 0.08 до 0.15 мм

  • Оснащён системой автоматической переработки расходного материала

Следующий в линейке 3D-принтер sPro 140:

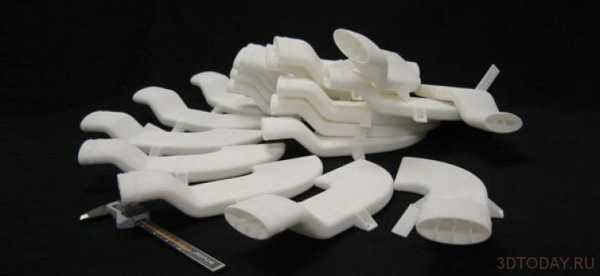

3D-принтер sPro 140 – ещё один представитель группы устройств, использующих метод селективного лазерного спекания, то есть построения моделей посредством спекания порошкового расходного материала лазерным лучом. Данная технология позволяет обходиться без поддерживающего материала. В качестве расходника применяет материалы серии DuraForm, который представляет собой порошок позволяющий создавать прототипы и другие изделия с высокой степенью детализации. Одним из главных преимуществ данной модели в том, что она оснащена встроенным генератором азота и автоматизированной системой подачи порошка.

Обратим внимание на технические характеристики 3D-принтера sPro 140:

  • Область печати 550х550х460 мм

  • Толщина слоя от 0.08 до 0.15 мм

  • Скорость печати 3 литра в час

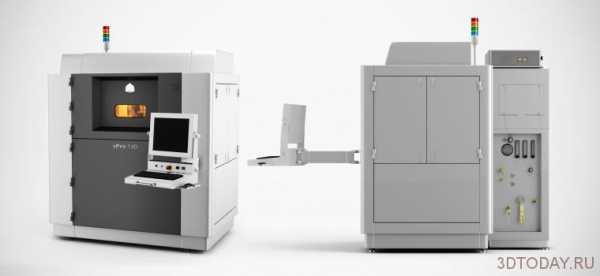

Следующая модели в данной категории SLS– sPro 230 Base.

Также как и все варианты моделей данной серии, этот 3D-принтер работает без материала поддержки. Его технология работы такая же, как и sPro 140 и поэтому мы не будем вас напрягать повторениями.

Конечно же, технические характеристики данной модели несколько другие:

  • Область печати 550х550х750 мм

  • Толщина слоя от 80 до 150 мкм

  • Производительность 3 литра в час

  • Может использовать 9 видов порошка, включая расходники серии DuraForm

  • Размеры модели 1840х1850х2200 мм

  • Совместим с WindowsXP и поддерживает формат файлов STL

  • Использует программное обеспечение LS 4.4 Sinter/BuildSetUP

Следующий претендент имеет такие же возможности, как и предыдущие представители серии. 3D-принтер sPro 60 выпускается в двух вариантах – HD и SD.

Несмотря на различия в названиях обе модели схожи по характеристикам и могут воссоздавать качественные и прочные модели. Опять же стоит отметить, что оба промышленных принтера могут служить для тех же самых целей, что и предыдущие виды устройств для трёхмерной печати серии sPro. Давайте рассмотрим технические характеристики обоих моделей, так как единственное их различие в разных системах сканирования и разных скоростях сканирования (различия скорости минимальны):

  • Область печати 381х330х457 мм

  • Толщина слоя от 80 до 150 мкм

  • Совместимы с WindowsXP и поддерживает формат STL

  • Размеры устройств 2077х1429х2014 мм

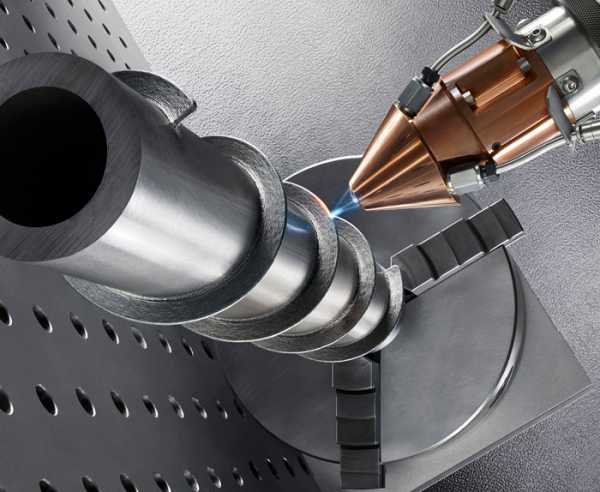

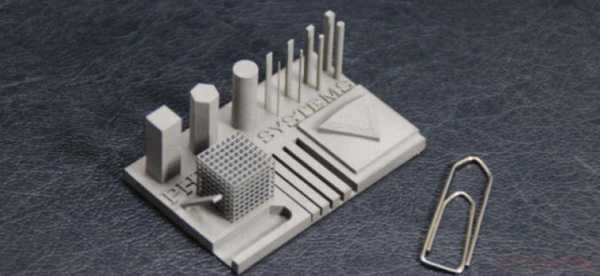

Рассмотрим ещё одну группу 3D-принтеров, которые используют способ прямого лазерного спекания металла. К этой категории принадлежат следующие устройства для трёхмерной печати: ProX 100, ProX 100 Dental, ProX 200, ProX 200 Dental и ProX 300. Сразу скажем, что все эти устройства предназначены для воссоздания сложных объектов, где требуется высокая точность печати. Такие принтера обладают высоким показателем продуктивности, и они чрезвычайно гибкие, когда дело доходит до распечатки деталей или зубных протезов.

Помимо всего прочего такие устройства обладают приятным дизайном, а высокоэффективные расходные материалы помогают распечатать прочные и надёжные объекты. Сразу скажем, в чём отличие обыкновенного устройства от принтера с подписью Dental. Принтеры, в названии которых присутствует слово Dental, предназначены для производства качественных и прочных зубных протезов. В качестве расходных материалов используется нержавеющая сталь, простая сталь, сплавы без железа и супер сплавы. А сейчас предлагаем посмотреть на технические характеристики каждой модели:

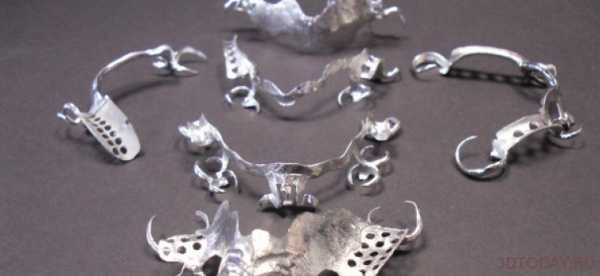

1. ProX 100

  • Область печати 100х100х80

  • Размер устройства 120х77х194 см

  • Масса 1000 кг

  • Работает на Windows XP

  • Работает с файлами формата STL, IGES, STEP

  • Толщина слоя от 10 до 50 мкм

2. ProX 200:

  • Область печати 140х140х100 мм

  • Толщина слоя от 10 до 50 мкм

  • Размеры устройства 120х150х195 см

  • Работает на Windows XP

  • Работает с файлами формата STL, IGES, STEP

3. ProX 300:

  • Область печати 250х250х300 мм

  • Размер устройства 240х220х240 см

  • Масса 5000 кг

  • Работает на Windows XP

  • Работает с файлами формата STL, IGES, STEP

3dtoday.ru

10 советов перед покупкой промышленного 3d принтера — 3d-daily

Все мы слышали и знаем о 3d принтерах. Но на слуху в основном домашние, настольные устройства. Помимо настольных трехмерных принтеров, есть и большие, внешне похожие на станки. Это уже другой уровень — промышленные 3d принтеры. И тут можно потеряться в технологиях печати, используемых материалов и применении.

А если учесть, что и стоят они в десятки или сотни раз дороже настольных, то ошибаться при покупке такого 3d принтера нельзя. Если вы решили наладить производство крупногабаритных или же сложных изделий на промышленном 3d принтере, то Вам будут полезны 10 советов, помогающие правильно выбрать технологию и принтер.

1. Имеющийся опыт использования 3d принтера

Изучение технологии 3d печати с “нуля” хорошо подходит для домашнего или настольного 3d принтера. А вот с промышленным так лучше не делать. Для работы с таким дорогим оборудованием нужен специалист. Обычно, в крупных компаниях, есть отделы маркетинга или дизайна, у которых может быть опыт использования 3d печати. Тогда все сводится к обмену опытом между отделами. Если же такого специалиста нет, то лучше взять его на стороне.

2. Поиск всех поставщиков

Компании по производству 3d принтеров используют различные термины для описания своих технологий. Поэтому при вашем поиске они могут не появиться в результатах. Например: прямое лазерное спекание металла, Selective Laser Melting (SLM), EBM, EBAM, DMD и LaserCusing, все эти термины используется для описания технологии 3d печати металла.

3. Будете ли вы печатать опытные детали?

Звучит очень просто. Но получается, что компании тратят много времени и сил на исследования прежде чем начать изготавливать детали. 3d печать же — отличная технология для получения опытного образца, т.к. она быстрая и относительно дешевая. Печать выборочных частей изделия позволит компании определить насколько ей подходит та или иная технология. Например, можно провести контроль деталей в специальных службах на качество поверхности. Также это поможет на ранней стадии выявить нужен ли персонал с навыками пользования CAD программами или с опытом проектирования.

4. Существуют ли сертифицированные материалы для использования в конечном изделии?

Для применения некоторых технологий существует очень ограниченное количество доступных материалов. Хотя много материалов и процессов были сертифицированы: от аэрокосмической области до имплантов. Также существует еще множество применений материалов, в которых они еще не сертифицированы. После общения с менеджерами по продажам выяснилось, что не все технологии подходят для биосовместимых изделий, изделий, контактирующих с кожей, игрушек и других областей. Такие проверки надо обязательно делать на ранней стадии, чтобы в будущем сэкономить бюджет и не ошибиться в выборе технологии.

5. Определили ли вы стоимость труда за изделие?

В промышленности 30% стоимости изделия, а то и больше, может составлять стоимость труда. Поэтому в зависимости от технологии 3d печати будет требоваться разный процент постобработки изделия, что напрямую влияет на стоимость труда.

6. Перепроектировали ли вы ваши изделия и процессы под 3d печать?

Нельзя просто взять изделие, спроектированное под обычные производственные процессы и начать изготавливать при помощи 3d печати. Это экономически не выгодно. Поэтому оно должно быть перепроектировано и оптимизировано для технологии 3d печати. Тогда будет видна реальная экономия на производстве изделия. Правильно спроектированная деталь под конкретные требования 3d печати позволит вам выпускать не один продукт в год, а один продукт в месяц.

7. Будет ли ваше изделие официально одобрено?

Давайте рассмотрим на примере. Вы разработали защитный шлем, который при помощи 3d сканирования пространства повышает безопасность в несколько раз. Но у регулирующих органов возникают сомнения в безопасности частей шлема, напечатанных на 3d принтере, тогда вы должны будете провести 180 и более тестов, прежде чем начать продавать его конечному пользователю. И не будет ли вообще проблем с одобрением 3d печатных частей в изделии. Об этом нужно позаботится еще до покупки промышленного 3d принтера, иначе деньги будут “выкинуты на ветер”.

8. Сделали ли вы тесты на долговечность изделия?

Детали сделанные по технологии SLS или стереолитографии со временем теряют способность к сопротивлению ультрафиолетовому излучению. От чего детали желтеют и могут измениться их механические свойства. Поэтому какие детали будут работать не весь срок службы изделия.

9. Купили ли вы отчет по всем технологиям 3d печати?

Существует отчет, который называется “Wohlers Report”. В нем собран обзор всех существующих технологий 3d печати, поставщиков и рынков. Это полное руководство рекомендуется к изучению при выборе промышленного 3d принтера. Узнать о нем можно на сайте.

10. Компании предоставляющие услуги 3d печати

Также стоит рассмотреть компании, которые предоставляют услуги 3d печати. Существует огромное количество фирм, спроектировавших и изготовивших тысячи ламп, светильников, имплантов и сотен других продуктов. Вместо того, чтобы покупать 3d принтер, может оказаться, что вам дешевле и проще инвистировать в их оборудование.

3d-daily.ru

3D-принтеры Промышленные

Статей 6
Владельцев 2

M2 cusing

Concept Laser M2 cusing – промышленная установка для аддитивного производства методом послойного лазерного наплавления по запатентованной технологии L…

Статей 4
Владельцев 1

RSPro450

RSPro450 – промышленная стереолитографическая система компании Shanghai Union Technology. Область построения составляет 450x450x350 мм. Устройство обл…

Статей 3
Владельцев 0

HP Jet Fusion 3D 3200 Printer

HP Jet Fusion 3D 3200 Printer – 3D-принтер, работающий по технологии MJF, которая использует порошковые термопласты, формируемые с помощью струйных ма…

Статей 3
Владельцев 0

HP Jet Fusion 3D 4200 Printer

HP Jet Fusion 3D 4200 Printer – 3D-принтер, работающий по технологии MJF, которая использует порошковые термопласты, формируемые с помощью струйных ма…

Статей 2
Владельцев 8

ULTRA 3SP

EnvisionTEC ULTRA 3SP – принтеры линейки ULTRA позволяют создавать объекты высокого качества, практически неотличимые от произведенных способом литья….

Статей 1
Владельцев 2

Anyform 650-Pro

Total Z Anyform 650-Pro – промышленный 3D-принтер с одним экструдером для печати габаритных моделей. Принтер оснащён одним экструдером, нагреваемой пл…

Статей 1
Владельцев 0

M1 cusing

Concept Laser M1 cusing – промышленная установка для аддитивного производства методом послойного лазерного наплавления по запатентованной технологии L…

Статей 1
Владельцев 0

Perfactory Xede 3SP

EnvisionTEC Perfactory Xede 3SP предназначен для печати крупногабаритных трехмерных моделей, чему способствует объемная рабочая камера размером 457×45…

Статей 1
Владельцев 1

ProX 500 Plus

ProX 500 Plus – система для аддитивного производства методом селективного лазерного спекания (SLS), что обеспечивает превосходное качество про…

3dtoday.ru

Промышленный 3D принтер для производства

Многие уже знают о бытовых принтерах для трехмерной печати. Однако помимо таких моделей существует также промышленный 3D принтер. Такие устройства отличаются повышенным уровнем точности и производительности. Другими словами итоговая продукция имеет более высокое качество, а на производство требуется меньше времени.

0.1. Применение 3D принтера в промышленности

Кроме этого промышленные принтеры для трехмерной печати имеют большие размеры, что позволяет им распечатывать детали, имеющие весьма большие габариты. Это очень важно, ведь в производстве промышленных масштабов очень часто требуется изготовление самых разных деталей по форме и размерам.

1. Промышленные 3D принтеры

Высокое качество промышленных принтеров позволяет производить детали с точностью до микрона. Помимо этого пользователи имеют возможность самостоятельно контролировать весь производственный процесс. Но при этом можно полностью положиться на автоматизированный процесс печати. Конечно, перед тем как перейти к изготовлению детали, ее необходимо смоделировать на компьютере, при помощи специального программного обеспечения.

При выборе и покупке промышленного 3Д принтера следует помнить, что такой аппарат занимает достаточно много места, а также специально оборудованное помещение с хорошей вентиляцией и газоотводном. Кроме этого потребуется высоковольтная линия для питания аппарата.

Стоит понимать, что стоимость промышленного принтера для трехмерной печати существенно выше, чем обычного 3Д принтера. Более того, для того, чтобы оборудовать помещение также потребуются определенные затраты. Однако при правильном использовании такое устройство достаточно быстро сможет себя окупить. Покупать его стоит только в том случае, если вы планируете постоянно его использовать. Это означает, что перед покупкой следует определиться с тем, что именно вы будете производить, и, отталкиваясь от этого – можно выбирать подходящую модель.

1.1. Виды промышленных 3D принтеров

Многие уже знаю, что 3Д принтеры могут различаться между собой не только дизайном, производительностью, качеством сборки и итоговой продукции, но и используемыми материалами. Другими словами существуют 3D принтеры, которые способны печатать пластиком, металлом, а также мягкими синтетическими материалами – резиной и полиуретаном.

В зависимости от целей использования и вида производимой продукции выбирается и принтер. Если вам нужны высокопрочные детали для разных узлов и механизмов, то наиболее подходящим будет 3Д принтер по металлу. Однако стоит понимать, что расходные материалы для таких устройств имеют более высокую стоимость, а производственный процесс занимает больше времени.

Обычные 3D принтеры, печатающие пластиком, используются наиболее широко для производства сувениров, игрушек, а также в медицине и других отраслях, для создания наглядных моделей. К примеру, в строительстве такие принтеры используются для создания уменьшенных копий зданий и целых кварталов. В производстве механизмов и узлов такие модели позволяют детально изучать отдельные детали, улучшая их и устраняя недоработки.

Различные модели промышленных 3D принтеров способны работать с разными расходными материалами. На сегодняшний день это могут быть следующие материалы:

  • Металлическая пудра;
  • Гипс;
  • Пластик;
  • Стеклянный порошок;
  • Полиуретан и резина;
  • Цемент.

2. Промышленные 3D-принтеры: Видео

Уже в наше время 3D принтер для производства способен заменить некоторые промышленные станки. При этом принтер занимает меньше места, а печать занимает меньше времени. Более того, технология трехмерной печати постоянно развивается, разрабатываются новые виды принтеров, которые способны печатать новыми материалами.

Ведутся разработки 3D принтера, который сможет создавать целые здания в натуральную величину. Технология трехмерной печати является относительно новой, а 3D принтеры обычно используются в экспериментальном производстве. Однако уже сегодня можно с уверенностью сказать, что за данной технологией стоит будущее.

www.techno-guide.ru

16 профессиональных 3D-принтеров, которые изменят ваш бизнес

Сферы применения профессиональных 3D-принтеров | Решения 3D Systems на основе полноцветной струйной печати | Восковые 3D-принтеры | Фотополимерные 3D-принтеры | Профессиональное стереолитографическое оборудование

Профессиональные 3D-принтеры 7000HD от 3D Systems

Отличные новости: компания iQB Technologies стала эксклюзивным дистрибутором профессиональных решений компании 3D Systems*.

3D-принтеры профессионального класса в разы, а порой и в десятки раз дешевле производственных (промышленных) аддитивных установок, при этом они помогают решать обширный спектр задач. Это является их основным преимуществом по сравнению с производственными решениями.

Профессиональные 3D-принтеры позволяют значительно сократить временные и материальные затраты, находят применение в авиакосмической промышленности, автомобилестроении, ювелирном производстве, медицине, потребительском секторе и многих других отраслях, а также в конструкторских бюро, научно-исследовательских организациях и учебных заведениях. Они используют различные материалы, каждый их которых обладает своими неповторимыми свойствами.

Профессиональные аддитивные установки используются для:

  • создания архитектурных и строительных макетов для демонстрации заказчику;
  • печати демонстрационных образцов в прототипировании, дизайне, производстве;
  • создания макетов в образовательных или медицинских целях;
  • проверки собираемости сборочных изделий;
  • проверки восприятия товара фокус-группами;
  • прототипирования;
  • изготовления оснастки;
  • литья по выплавляемым и выжигаемым моделям;
  • изготовления мастер-моделей;
  • изготовления готовых изделий;
  • функционального тестирования.

В списке продуктов 3D Systems, эксклюзивно представляемых нашей компанией:

  1. 3D-принтеры, печатающие изделия по технологиям CJP, MJP, DLP, и ограниченная серия SLA-установок;
  2. уникальные по своим свойствам материалы – фотополимеры, воск и гипс;
  3. дополнительное оборудование к профессиональным машинам.



Оборудование 3D Systems, о котором мы расскажем в этой статье, отличается высокой производительностью и точностью построения, простотой в эксплуатации, надежностью и износостойкостью. В зависимости от поставленных бизнес-задач и бюджета предприятие сможет легко выбрать аддитивную установку с необходимым ему функционалом.

Решения 3D Systems на основе полноцветной струйной печати

В линейку CJP входит пять 3D-принтеров, использующих в качестве расходного материала гипс. У топовой модели – ProJet CJP 860Pro – наибольший объем камеры построения: 508×381×229 мм. Объекты, напечатанные из гипса, могут быть склеены между собой, поэтому есть возможность создавать конечные изделия, превосходящие по размерам камеру построения. К преимуществам профессиональных 3D-принтеров CJP относятся высокая скорость печати (в 5-10 раз быстрее по сравнению с другими технологиями), широкая цветопередача, отсутствие поддержек, безотходное использование гипсового порошка и низкая себестоимость.

Изделие, напечатанное на 3D-принтере серии CJP

Восковые 3D-принтеры

Установки ProJet MJP 2500W / 3600W / 3600W Мах используются для печати выплавляемых моделей, обеспечивая отличную производительность, высокую точность (до 16 микрон) и надежный результат. Они отличаются простотой в управлении и обслуживании и, по сравнению с аналогичными решениями, более производительны и имеют больший размер рабочей камеры. Устройства идеальны для применения в тех отраслях, где требуется создание высокоточных изделий сложной геометрии – например, в ювелирном производстве.

В модификации 3600W для печати в максимальном качестве (толщина слоя 16 микрон) можно использовать только половину платформы, тогда как 3600W Мах позволяет задействовать всю область построения в любом из трех доступных режимов (HD, UHD, XHD).

Одной из громких новинок 2017 года стал 3D-принтер ProJet MJP 2500W. Он достаточно компактен и подойдет даже для небольшого офиса или лаборатории. Многие функциональные возможности принтер унаследовал у 3600W, однако он обеспечивает большее разрешение – 1200 x 1200 x 1600 точек на дюйм. При этом 2500W стоит практически в два раза меньше, чем его предшественник, и представляет собой оптимальное решение для средних производств.

Фотополимерные 3D-принтеры

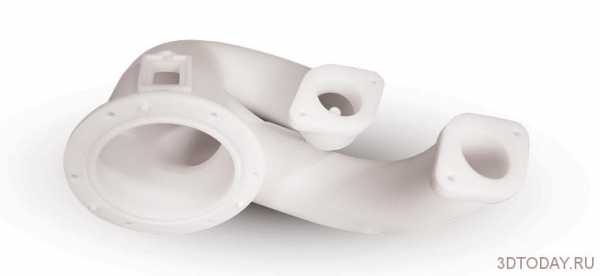

Такие изделия можно вырастить из фотополимера на 3D-принтере 2500 Plus

Помимо воска, в многоструйной 3D-печати применяются фотополимерные смолы. Установки ProJet MJP 2500 / 2500 Plus / 3600 / 3600 Max позволяют создавать модели и прототипы с использованием фотополимеров серии VisiJet M2 или M3. Доступные материалы отличаются большим разнообразием текстур и свойств, поэтому пользователь сможет выбрать именно тот, который оптимально подходит для его задач. Принтеры этой серии могут работать круглосуточно и характеризуются высоким качеством и точностью изделий, а также великолепной детализацией печати.

3600 и 3600 Max, так же, как и аналогичные модели восковых принтеров, отличаются размерами доступной области построения; ProJet MJP 2500 Plus, по сравнению с принтером 2500, предполагает использование дополнительных материалов.

Отдельно стоит упомянуть фотополимерный 3D-принтер ProJet MJP 5600, выпущенный в 2017 году. Это самое производительное и мощное решение в линейке аддитивных установок 3D Systems, работающих по технологии многоструйной печати фотополимерами. ProJet MJP 5600 предназначен для создания уникальных прототипов и концептуальных изделий из нескольких материалов с целью проведения функционального тестирования, технологических экспериментов и утверждения дизайна будущего изделия. Скорость печати ProJet MJP 5600 в 2 раза выше, объем камеры построения на 60% больше, а себестоимость напечатанной детали на 40% ниже, чем у ближайших альтернативных моделей.

Профессиональное стереолитографическое оборудование

Лазерная стереолитография применяется, как правило, в промышленных 3D-решениях, однако компания 3D Systems предлагает две SLA-модели профессионального класса – ProJet 6000 HD и 7000 HD. Они обеспечивают печать прочных и высококачественных моделей в трех режимах высокого разрешения из широкого ассортимента материалов VisiJet SL. Данные машины привлекательны не только высокой производительностью, но и простотой управления и обслуживания, низкими затратами и доступной ценой.

ProJet 7000 HD, в сравнении с младшей моделью, имеет более объемную камеру построения (380 х 380 х 250 мм), которая дает возможность создавать высокие изделия, в том числе несколько объектов одновременно.

Стереолитографические принтеры этой категории широко используются в промышленности, дизайне и архитектуре. В частности, они превосходно подойдут для предприятий, которым требуется создание моделей с высокой детализацией и изделий, устойчивых к высоким температурам.

В заключение – несколько слов о самой свежей новинке профессиональной серии 3D Systems, в которой реализована технология DLP, альтернативный вид стереолитографии. Настольный 3D-принтер FabPro 1000, представленный на выставке Formnext в ноябре 2017, устанавливает новый стандарт профессиональной 3D-печати: он позволяет производить высококачественные изделия с впечатляющей скоростью (в 4 раза выше, чем у аналогов), минимальными затратами и непревзойденной простотой.

Материалы, поддерживаемые FabPro 1000, – от жестких конструкционных пластиков до литьевых фотополимеров – созданы для изготовления точных и качественных изделий. FabPro 1000 обеспечивает эффективное использование материала и отличную воспроизводимость, делая настольное 3D-прототипирование и производство более доступными, чем когда-либо.

Эта настольная система сочетает долговечность и надежность устройства промышленного класса с компактностью и прочностью, необходимой для ежедневного профессионального применения.

*3D Systems является одним из крупнейших производителей на рынке аддитивных технологий, в частности, пионером и лидером в сегменте профессиональных аддитивных установок. Концерн, включающий подразделения в США и Европе, специализируется на производстве 3D-принтеров на базе технологий CJP, MJP, SLA, SLS и DMP, программного обеспечения и материалов, а также на выполнении индивидуальных проектов. С 3D Systems связывают начало эры 3D-печати, поскольку один из ее учредителей, Чак Халл, в 1986 году запатентовал первую в истории аддитивную технологию – лазерную стереолитографию.

blog.iqb-tech.ru

Технология 3D-печати в промышленности – Мanufactory-Industry-Design

Аддитивное производство за последние 7 лет получило невероятный толчок развития. Возможность создавать изделия сложных геометрических конфигураций открыло перед трехмерной печатью дорогу в промышленные и научные сферы. Модели, построенные по цифровым аналогам, не уступают по качеству традиционным деталям. Стоит ли утверждать, что за такой инновационной технологией стоит будущее? Попробуем проанализировать все факты и разобраться о перспективах технологии 3D-печати.

В этой статье будет рассказано о том, где и как применяется 3D-печать в промышленной сфере. Сумеет ли она заменить традиционные механические способы обработки или останется полем для тестирования? Прочитайте статью до конца и получите ответы на эти вопросы.

Какие принципы лежат в основе работы 3D-притнера?

Работа промышленного 3D-принтера строится на обработке трехмерных графических файлов с геометрическими параметрами будущего объекта. Создаются они инженерами вручную на компьютере или путем сканирования реальных прототипов.

Устройство обрабатывает данные с файлов и формирует структуру из слоев жидкого, порошкообразного или листового материала. Будущая деталь образуется последовательным соединением слоев через поперечные сечения. Каждый микрон поверхности соответствует виртуальным параметрам графической модели и сплавляется воедино в цельную модель готовой формы.

В каких отраслях применяется трехмерное производство?

Технология 3D-печати стала противоположностью привычным фрезеровальным и режущим станкам. В стандартном производстве детали формируется путем удаления лишних слоев. В 3D-принтерах ситуация строится противоположным способом. Здесь отсутствуют отходы материалов и достигается максимальная точность изготовления. Именно это позволяет коммерческим предприятиям и заводам обращать все большее внимание на экономически выгодную технологию производства.

Трехмерная печать успешно закрепились в 5 отраслях:

  • строительной;
  • автомобильной;
  • аэрокосмической;
  • медицинской;
  • военной.

Связанно это с тем, что методика позволяет создавать геометрические формы неограниченной сложности. Таких результатов невозможно достичь с ограниченностью стандартного производственного оборудования. Перед инженерами и конструкторами открываются новые возможности и перспективы развития революционных технологий. Но какие материалы получается обрабатывать?

Из каких материалов делаются изделия на 3D-принтерах?

К 2017 году для аддитивного производства в промышленной сфере доступно больше 10 методов. Отличаются они технологией формирования слоев и обрабатываемых материалов. Каждый отдельный способ открывает возможности создания моделей из термопластиков или даже титановых сплавов.

Рассмотрим детально 5 основных методик:

  • Моделирование методом послойного наплавления. Экструзионная методика позволяет использовать для работы термопластики, включая полилактиды.
  • Моделирование форм методом электронно-лучевой плавки. Проволочный и порошковый методы дают возможность создавать изделия из большинства стандартных сплавов металла.
  • Прямое лазерное спекание металлов. Технология порошкового метода позволяет создавать титановые сплавы, которые отличаются высочайшей прочностью и свойствами
  • Выборочная лазерная плавка. Кроме титановых изделий можно создавать объекты из сплавов кобальт-хрома, нержавеющей стали и алюминия. Изделия отличаются высокой плотностью и не уступают механически обработанным аналогам.
  • Выборочное лазерное спекание. Методика вместе с металлами позволяет изготавливать модели из полистирола, армированного стекловолокна, полиамидов и армированного углеволокна.

С 3D-технологией промышленное производство получило возможности значительно ускорить рабочие процессы, а затраты на реализацию готового изделия снизить в разы.

Перспективы и инновационные разработки на 3D-принтерах

Современные гиганты промышленной индустрии давно взяли себе на вооружение технологию 3D-печати. Если останавливаться подробнее, то стоит отметить достижения отдельных компаний.

В 2015 году General Electric успешно запустило производство сопел для ракетных двигателей. Крупногабаритные принтеры выпускают инновационную продукцию для двигателей нового поколения из композитного углеродного волокна и композитов с керамической матрицей (CMC). Этапы тестирований уже доказали, что полученные сопла в 5 раз прочнее предшественников. Достигается это за счет того, что конструкция имеет цельную монолитную форму. Больше не требуется собирать детали из 30 отдельных частей и постоянно добавлять сварные швы и припои.

Британская компания Rolls-Royce использует 3D-технологию для создания авиадвигателей, наравне с другими авиастроителями. С помощью инновационных методик запущен процесс создания отдельных элементов и деталей для двигателей. Руководители проектов видят перспективы и говорят о возможностях экспериментировать с параметрами изготавливаемых конструкций. Принтеры позволяют легко изменить геометрические параметры деталей, не меняя при этом всю производственную линию.

Аналогичным образом используют аддитивные технологии трехмерной печати компании NASA и AirBus. Если последняя использует принтеры для изготовления авиационных деталей, то космический гигант нацелен на покорение космоса. В 2016 году был запущен проект Sinterhab, который позволит «печатать» базы прямо на поверхности луны. В качестве строительного материала будет использоваться лунный реголит, из которого будут создавать цельные строительные блоки. NASA также рассматривает перспективы автономной печати ремонтных частей и деталей прямо с орбиты корабля. В будущем на этом планируется сэкономить миллиарды вместо затратных транспортировок грузовых шатлов.

Будущее уже наступило. Применение 3D-принтеров в коммерческой сфере

Самое главное – технология трехмерной печати уже доступна обычным коммерческим предприятиям. Если раньше позволить себе крупногабаритный 3D-принтер могли только крупные компании, то сейчас стоимость оборудования доступна и обычным фабрикам. Средняя цена промышленного принтера находится в диапазоне от 5000 до 15000$.

На рынке промышленного оборудования в свободном доступе уже представлены свыше 100 моделей. Основные отличия заключаются в размерах печатных изделий, материалах для изготовления, скорости создания и технологии нанесения слоев.

  • 3D-принтеры BetAbram и WinSun. Используются в строительных компаниях для создания настоящих полноразмерных домов. Проекты пользуются большой популярностью в Европе и Америке. Он создает отдельные элементы для каркасных домов со сложной архитектурной формой.
  • 3D-принтер Concept Laser X-Line 2000R. Позволяет плавить металл и создавать из него промышленные компоненты для деталей машиностроения. Полученные изделия ничем не отличаются по свойствам от деталей, сделанных на обычных станках. При этом скорость производства увеличивается на 35%.
  • 3D-принтер Stratasys Rortus 900mc. С его помощью компании создают сверхточные детали, инструменты и прототипы для других заводов. Методика позволяет изготавливать сверхточные шаблоны для литейного производства, запчасти и прототипы многих устройств.

Если обобщить информацию, то появляется смелый вывод. 3D-печать нашла активное применение в промышленности. Технология была доступна еще 30 лет назад, но высокая себестоимость не позволяла предприятиям в полной мере использовать возможности аддитивных разработок. Результаты 2017 года говорят о том, что промышленная 3D-печать не остановиться на достигнутом, а станет революционным методом в решении сложных инженерных задач.

www.tehnohacker.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
