Содержание

3Д4230 круглошлифовальный станок для перешлифовки коренных и шатунных шеек коленваловСхемы, описание, характеристики

Производитель универсального круглошлифовального станка для перешлифовки коренных и шатунных шеек коленвалов модели 3Д4230 - Лубенский станкостроительный завод в настоящее время ОАО «Шлифверст».

Завод "Феникс" основан в 1915 году и в 1918 году получил наименование "Коммунар". С 1957 году завод специализируется на производстве универсальных и специальных круглошлифовальных станков с различным уровнем автоматизации, от станков с ручным управлением до станков с современными ЧПУ.

Станки, выпускаемые Лубенский станкостроительным заводом Коммунар


Шлифование шеек коленчатых валов на круглошлифовальном станке

Коленчатый вал служит для восприятия усилий от шатунов, связанных с поршнем двигателя, и передачи этих усилий на трансмиссию автомобиля или трактора. Таким образом, коленчатый вал преобразует переменное возвратно-поступательное движение поршней во вращательное. В коленчатом вале подвергаются шлифованию коренные и шатунные шейки, при этом должны быть выдержаны допуски:

  • допуск на диаметр 6 — 10 мкм
  • допуск на некруглость и нецилиндричность 3 мкм
  • шероховатость Ra = 0,63 мкм
  • непараллельность осей коренных и шатунных шеек 6—8 мкм

Шлифование шеек коленчатых валов представляет значительные трудности из-за его сложной конфигурации, неуравновешенности, ограниченности шейки двумя бортами, большего отношения длины вала к диаметру шеек и поэтому пониженной его жесткости. Коренные шейки шлифуют на круглошлифовальных станках большой мощности.

Коленчатый вал должен быть предварительно сбалансирован совместно с передней и задней бабками.

Балансировка коленчатого вала при шлифовании шатунных шеек осуществляется подвижными грузами, размещенными сзади бабок изделия в нерабочей зоне. Балансировка тяжелых коленчатых валов осуществляется смещением дополнительных подвижных грузиков на планшайбе патрона.

Для достижения цилиндричности шлифуемой шейки верхний стол допускает небольшой поворот.


3Д4230 круглошлифовальный станок для перешлифовки коренных и шатунных шеек коленвалов. Назначение и область применения

Круглошлифовальный станок 3Д4230 предназначен для перешлифовки коренных и шатунных шеек коленвалов длиной до 1600 мм и весом до 150 кг, а также конических хвостовиков с уклоном до 3° коленчатых валов методом врезного шлифования при ручной подаче шлифовального круга.

Станки 3Д4230 могут применяться на авторемонтных заводах и других предприятиях, занятых восстановлением коленчатых валов, осуществляющих ремонт двигателей внутреннего сгорания легковых и грузовых автомобилей, тракторов, минитракторов, мотоблоков и другой техники.

Шлифование производится при ручной врезной подаче шлифовального круга. На станках можно производить шлифование гладких цилиндрических и конических поверхностей с углом конусности до 3°30'.

Перешлифовка коренных шеек коленчатых валов может производиться как в центрах, так и в патронах, шатунных шеек — только в патронах.

Класс точности станков по ГОСТ 8—82Е: ЗД4230 - В, ЗД4230А - А.

Вид климатического исполнения станков УХЛ4.2 по ГОСТ 15150—69. Станки для стран с тропическим климатом должны быть изготовлены в климатическом исполнении ТВ4.2 по ГОСТ 15150—69.

Краткое описание конструкции круглошлифовального станка 3Д4230

По продольным направляющим передней части станины перемещается

нижний стол, несущий на себе верхний поворотный стол.

В Т-образном пазу нижнего стола укреплены переставные упоры реверса. Перемещение столов может производиться вручную или гидравлически.

Шлифовальная бабка перемещается по направляющим качения. Это улучшает плавность и повышает точность подачи.

Шпиндель шлифовальной бабки установлен в двух гидравлических подшипниках специальной конструкции.

Шпиндель передней бабки вращается в подшипниках качения высоких классов точности.

Узлы и детали механизма быстрого подвода смонтированы в подкладной плите, имеющей направляющие для шлифовальной бабки.

Основными узлами механизма являются:

  • червячный редуктор
  • передача винт-гайка качения (или скольжения)
  • цилиндр быстрого подвода
  • узел угловой фиксации
  • узлы соединения шлифовальной бабки с механизмом быстрого подвода

Механизм балансировки шлифовального круга закрепляется на фланце шлифовального круга и предназначен для устранения дисбаланса, возникающего в процессе износа круга. Балансировка производится во время вращения шлифовального круга торможением вручную одной из рукояток.

Для правки шлифовального круга со станком поставляются съемные настольные правильные приборы:

  • прибор для правки периферии шлифовального круга
  • прибор для правки круга по радиусу (правка производится алмазом)

Гидрофицированный прибор для правки круга закреплен на шлифовальной бабке. Правка производится алмазным карандашом за счет качательного движения алмазодержателя вдоль образующих периферии круга.

Левый патрон-центросмеситель крепится на планшайбе передней бабки. На патроне имеются два подвижных противовеса и грузы, предназначенные для балансировки коленчатых валов. Размещением противовесов на патронах достигается почти полная динамическая уравновешенность обрабатываемых валов, что позволяет повысить режимы и качество обработки.

Правый патрон-центросмеситель крепится на планшайбе задней бабки. Условия крепления и устройство патрона правого такие же, как у левого патрона.

Правый патрон отличается отсутствием делительного диска и фиксирующего устройства.

Разработчик — Лубенский станкостроительный завод «Коммунар».

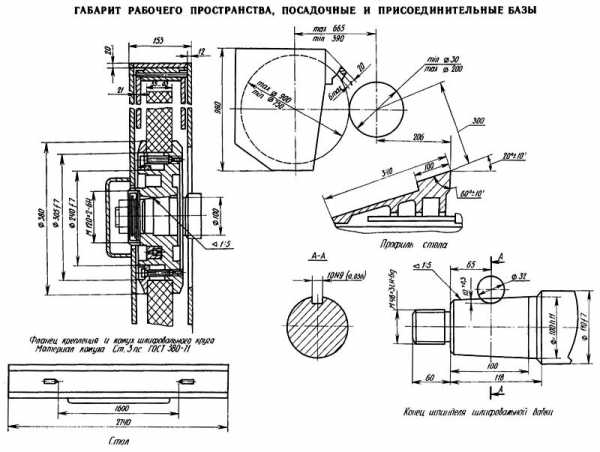

Габарит рабочего пространства станка 3Д4230 для перешлифовки коленвалов


Общий вид круглошлифовального станка 3Д4230


Процесс шлифовки на круглошлифовальном станке 3Д4230


Коленвал после шлифовки на круглошлифовальном станке 3Д4230

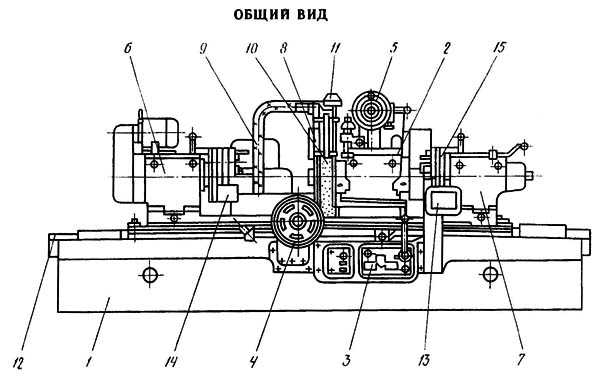

Расположение составных частей круглошлифовального станка 3Д4230

Перечень составных частей шлифовального станка 3Д4230

  1. Станина
  2. Шлифовальная бабка
  3. Гидравлическое управления
  4. Механизм ручного перемещения стола
  5. Механизм поперечной подачи
  6. Бабка передняя
  7. Бабка задняя
  8. Кожух шлифовального круга
  9. Охлаждение
  10. Фланец шлифовального круга
  11. Прибор правки
  12. Ограждение
  13. Электрооборудование
  14. Патрон левый
  15. Патрон правый

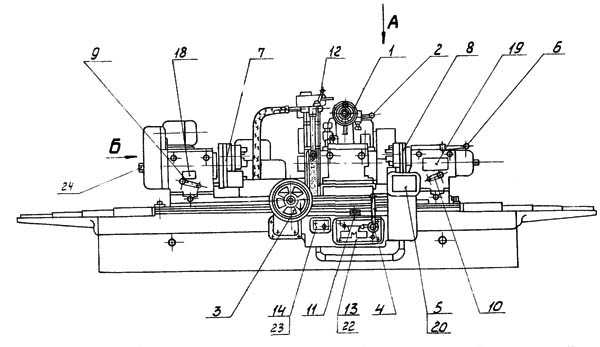

Расположение органов управления круглошлифовальным станком 3Д4230

Перечень органов управления шлифовальным станком 3Д4230

  1. Маховик поперечной подачи шлифовального круга
  2. Рукоятка толчковой подачи шлифовального круга
  3. Механизм ручного перемещения стола
  4. Рукоятка гидравлического перемещения стола, быстрого отвода и подвода шлифовальной бабки
  5. Пульт управления
  6. Рукоятка отвода пиноли задней бабки
  7. Механизм вертикального перемещения левого патрона
  8. Механизм вертикального перемещения правого патрона
  9. Рукоятка фиксации планшайбы передней бабки
  10. Рукоятка фиксации планшайбы задней бабки
  11. Рычаг реверса стола
  12. Кран охлаждающей жидкости
  1. Гидропанель стола
  2. Дроссель скорости стола
  3. Шестигранник под ключ для включения муфты привода изделия

Установочный чертеж круглошлифовального станка 3Д4230


Технические характеристики станка 3Д4230

Наименование параметра3В4233Д4230
Основные параметры
Класс точности по ГОСТ 8-71ПВ/А
Наибольший диаметр вращения устанавливаемого изделия, мм580580
Наибольшая длина устанавливаемого изделия в центрах, мм16001600
Наибольшая длина устанавливаемого изделия в патронах, мм14501450
Наибольший диаметр шлифования без люнета, мм150200
Наибольший диаметр шлифования в люнете, мм110130, 200
Наименьший диаметр шлифования в люнете, мм3025
Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм300300
Наибольшая длина шлифования, мм16001600
Наибольший радиус кривошипа, мм105110
Наибольшая масса обрабатываемого изделия, кг150160
Станина и столы станка
Наибольшее продольное перемещение стола от руки/ от гидравлики, мм1600/ 16001600/ 1600
Скорость перемещения стола от гидросистемы наименьшая/ наибольшая, м/мин0,2/ 4,00,2/ 5,0
Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм2/ 15,2
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки, мм175
Диаметр шлифовального круга - наименьший/ наибольший, мм750/ 900750/ 900
Диаметр шлифовального круга - посадочный, мм305305
Наибольшая высота устанавливаемого круга, мм6363
Частота вращения шпинделя шлифовальной бабки, об/мин740740
Окружная скорость шлифовального круга, м/с3535
Конец шлифовального шпинделя, мм1:5
Механизм поперечных подач шлифовальной бабки
Наибольшее перемещение шлифовальной бабки по винту, мм175175
Быстрый подвод шлифовальной бабки, мм100100
Время быстрого подвода шлифовальной бабки, с
Толчковая подача - периодическая подача с реверсированием стола (на один зуб храпового колеса), мм0,0025
Цена деления лимба поперечной подачи, мм0,005
Цена деления лимба тонкой поперечной подачи, мм0,0025
Величина поперечного перемещения шлифовальной бабки за один оборот маховика (лимба), мм0,5
Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин
Точность обработки - конусность, мкм2,52,5
Точность обработки - овальность, мкм2,52,5
Передняя бабка
Частота вращения изделия (при частоте тока 50 Гц), об/мин30; 60; 90; 18030; 60; 85; 174
Количество скоростей вращения изделия44
Конус шпинделя передней бабкиМорзе 5
Задняя бабка
Величина отвода пиноли задней бабки от руки рычагом/ винтом, мм35/ 55
Конус шпинделя пиноли задней бабкиМорзе 4
Привод и электрооборудование станка
Количество электродвигателей на станке77
Электродвигатель шпинделя шлифовальной бабки М1, кВт11,011,0
Электродвигатель насоса системы охлаждения М2, кВт0,250,25
Электродвигатель магнитного сепаратора М3, кВт0,090,09
Электродвигатель основного насоса гидросистемы М4, кВт2,22,2
Электродвигатель насоса системы смазки шпинделя М5, кВт0,090,09
Электродвигатель насоса системы смазки направляющих стола М6, кВт0,090,09
Электродвигатель привода изделия М7, кВт1,751,7
Суммарная мощность электродвигателей, кВт14,63
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм5500 х 2550 х 16705600 х 2600 х 1900
Масса станка с электрооборудованием и охлаждением, кг81807500

Связанные ссылки

Каталог справочник круглошлифовальных станков для перешлифовки шеек коленчатых валов

Паспорта к круглошлифовальным станкам для перешлифовки шеек коленчатых валов

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

ЗД4230 Технические характеристики

Наименование параметров

Данные

Наибольшие размеры устанавливаемой заготовки, мм, не менее:

диаметр вращения



580





длина:

в центрах

в патронах



1600

1450*1)

Диаметр шлифования; мм, не менее:

Наибольший без люнета

Наибольший с люнетом

Наименьший с люнетом

Наименьший конической поверхности (у задней бабки)



200

130; 200

25

150

Наибольний радиус кривошипа шлифуемого коленчатого вала, мм не менее

150

Наибольший угол корректировки положения коленчатого вала при зажатых патронах, град.

2

Наибольшая масса устанавливаемого изделия, кг

160

Высота центров над столом, мм

330±3

Наибольшие размеры шлифовального круга, мм, не менее:

Диаметр наружный

Диаметр внутренний

Высота



900

305

63

Наибольшие перемещения, мм, не менее:

Стола (вручную и от гидропривода)

Шлифовальной бабки по винту

Пиноли задней бабки;



1600

175

35

Окружная скорость шлифовального круга, м/с, не более

35

Наибольшя величина врезания на диаметр, не менее (с учетом всех подач).

не ограниченная

Скорость перемещения стола от гидропривода, м/мин:

0,2…5

Частота вращения шпинделя шлифовальной бабки на холостом ходу, мин-1 (об/мин)

(допустимое отклонение – 10 %)



740

Величина быстрого подвода шлифовальной бабки, мм, не менее

100

Частота вращениязаготовки (регулируеться ступенчато), мин-1 (об/мин):

(при частоте тока 60 Гц отклонение ±10%)

30; 60; 85; 174

36; 72; 102; 209

Наибольший угол поворота верхнего стола, град:        против часовой стрелки

3,5°

Габартные размеры станка (при крайнем положении движущихся частей), мм:

               Длина:

               Ширина:

               Высота (без светильника):



5600

2600

1900

Масса станка

*1) Допускаеться смещение передней и задней бабки изделия с поверхности стола не более 20 мм.

7500

www.centrgshd.ru

Станок для перешлифовки коленвалов 3Д4230 - низкая цена, описание

Станки предназначены для перешлифовки коренных и шатунных шеек коленчатых валов автомобильных, тракторных и тепловозных двигателей, компрессоров и других деталей типа кривошипа в условиях авторемонтных, тракторных заводов, мастерских и других ремонтных служб, занятых восстановлением коленчатых валов.Балансировка коленчатого вала при шлифовании шатунных шеек осуществляется подвижными грузами, размещенными сзади бабок изделия в нерабочей зоне.

Для балансировки тяжелых коленчатых валов имеется дополнительный груз, который крепится на планшайбе патрона.


ХарактеристикаЗначение
Модель станка3Д4230
Высота центров, мм300
Наибольший размер устанавливаемой заготовки, мм:
- в центрах1600
- в патронах1400
- диаметр вращения580
- масса, кг160
Шлифовальная бабка
Размеры шлифовального круга, мм
- наружный диаметр900
- внутренний диаметр305
- высота, max63
Окружная скорость вращения шлиф. круга, м/с35
Передняя бабка
Частота вращения, об/мин: min/ max30/174
Радиус кривошипа, мм110
Диаметр самоцентрирующихся патронов, мм250
Стол верхний
max угол поворота, град:
по часов./против часов. стрелки2,0/3,5
Суммарная мощность эл/двигателей, кВт11,22/11,92
Точность обработки:
- конусообразность, мкм2,5
- овальность, мкм2,5
Габариты, без упаковки, мм:
- длина5600
- ширина2600
- высота1900
Масса нетто, кг7500

Стандартный комплект поставки (уточняется при заказе)

  • Настольные правильные приборы для правки шлифовального круга по периферии.
  • Настольные правильные приборы для правки шлифовального круга по радиусам.
  • Приспособления для установки шлифуемых шеек коленвала в горизонт и вертик плоскостях.
  • Индикаторная стойка для контроля биения прошлифованной шейки.
  • Накидная измерительная скоба для замера изделий на ходу.
  • Слесарно-монтажный инструмент.
  • Башмаки, люнеты, хомутик для заготовки, поводок, центры.
  • Фланец шлифовального круга.
  • Устройство для деления и угловой ориентации шатун шейки коленвала на станке в конструкции патрона.
  • Гидрофицированный правильный прибор шлифовального круга (кроме мод. 3411, 3Д4230).
  • Механизм для динамической балансировки шлиф. круга (кроме мод. 3Д4230).
  • Индикатор электронный для контроля вибрации шлиф. бабки (кроме мод. 3Д4230).
  • Устройство цифровой индикации подачи шлиф. бабки (кроме мод. 3411, 3Д4230, 3В423, ЛТ-235).
  • Техническая документация.

Принадлежности за отдельную плату

  • Приспособление для статической балансировки шлиф. круга.
  • Полировальное приспособление (кроме мод. 3411).
  • Фланец шлиф. круга.

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

станок для перешлифовки коленвалов 3д4230 возможно приобрести в лизинг. А также мы доставим станок для перешлифовки коленвалов 3д4230 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.


www.gigant-m.ru

Станок для перешлифовки шеек коленвалов 3Д4230

  • Предназначен для перешлифовки коренных и шатунных шеек коленчатых валов автомобильных, тракторных и тепловозных двигателей, компрессоров и других деталей типа кривошипа в условиях авторемонтных, тракторных заводов, мастерских и других ремонтных служб, занятых восстановлением коленчатых валов.

Общая информация о прочих шлифовальных станках 3Д4230

Предназначен для перешлифовки коренных и шатунных шеек коленчатых валов автомобильных, тракторных и тепловозных двигателей, компрессоров и других деталей типа кривошипа в условиях авторемонтных, тракторных заводов, мастерских и других ремонтных служб, занятых восстановлением коленчатых валов.

Балансировка коленчатого вала при шлифовании шатунных шеек осуществляется подвижными грузами, размещенными сзади бабок изделия в нерабочей зоне.

Для балансировки тяжелых коленчатых валов имеется дополнительный груз, который крепится на планшайбе патрона.

Технические характеристики прочих шлифовальных станков 3Д4230


Высота центров, мм300
Наибольший размер устанавливаемой заготовки, мм:
- в центрах
- в патронах
- диаметр вращения
- масса, кг

1600
1400
580
160
Шлифовальная бабка
Размеры шлифовального круга, мм
- наружный диаметр
- внутренний диаметр
- высота, max
Окружная скорость вращения шлиф. круга, м/с

900
305
63
35

Передняя бабка
Частота вращения, об/мин:
min/ max
Радиус кривошипа, мм
Диаметр само-центрирующихся патронов, мм

30/174
110
250

Стол верхний
max угол поворота, град:
по часов./против часов. стрелки

0/3,5

Суммарная мощность эл/двигателей, кВт11,22/ 11,92
Точность обработки:
- конусообразность, мкм
- овальность, мкм

2,5
2,5
Габариты, без упаковки, мм:
- длина
- ширина
- высота

4500
2300
1900
Масса нетто, кг 7500

Продажа прочих шлифовальных станков – пожалуйста, уточняйте наличие товара на складе. Информация о прочих шлифовальных станках размещенная на этом сайте не является публичной офертой.

Производитель оставляет за собой право изменять технические характеристики оборудования


Автор - ИНТЕРВЕСП,
дата публикации 23.12.2011 12:54, дата последнего изменения 23.12.2011 12:54.
intervesp-stanki.ru © 2002-2018 Все права защищены.
Публикация разрешена с письменного разрешения автора.

Задать вопрос менеджеру

www.intervesp-stanki.ru

ЗД423 Технические характеристики

Наименование параметров

Данные

Наибольшие размеры устанавливаемой заготовки, мм, не менее:

диаметр вращения



580





длина:

в центрах

в патронах



1600

1450*1)

Диаметр шлифования; мм, не менее:

Наибольший без люнета

Наибольший с люнетом

Наименьший с люнетом

Наименьший конической поверхности (у задней бабки)



200

130; 200

25

150

Наибольний радиус кривошипа шлифуемого коленчатого вала, мм не менее

150

Наибольший угол корректировки положения коленчатого вала при зажатых патронах, град.

2

Наибольшая масса устанавливаемого изделия, кг

160

Высота центров над столом, мм

330±3

Наибольшие размеры шлифовального круга, мм, не менее:

Диаметр наружный

Диаметр внутренний

Высота



900

305

63

Наибольшие перемещения, мм, не менее:

Стола (вручную и от гидропривода)

Шлифовальной бабки по винту

Пиноли задней бабки;



1600

175

35

Окружная скорость шлифовального круга, м/с, не более

35

Наибольшя величина врезания на диаметр, не менее (с учетом всех подач).

не ограниченная

Скорость перемещения стола от гидропривода, м/мин:

0,2…5

Частота вращения шпинделя шлифовальной бабки на холостом ходу, мин-1 (об/мин)

(допустимое отклонение – 10 %)



740

Величина быстрого подвода шлифовальной бабки, мм, не менее

100

Частота вращениязаготовки (регулируеться ступенчато), мин-1 (об/мин):

(при частоте тока 60 Гц отклонение ±10%)

30; 60; 85; 174

36; 72; 102; 209

Наибольший угол поворота верхнего стола, град:        против часовой стрелки

3,5°

Габартные размеры станка (при крайнем положении движущихся частей), мм:

               Длина:

               Ширина:

               Высота (без светильника):



5600

2600

1900

Масса станка

*1) Допускаеться смещение передней и задней бабки изделия с поверхности стола не более 20 мм.

7800

www.centrgshd.ru

Круглошлифовальный станок 3Д4230

Наибольшие размеры устанавливаемой заготовки, мм.  не менее:
диаметр вращений
длина:
в центрах
в патронах
Диаметр шлифования:
наибольший без люнета
наибольший с люнетом
наименьший с люнетом
наименьший конической поверхности (у задней бабки)

580


1600
1450*

200
110,200
25
50

Наибольший радиус кривошипа шлифуемого коленчатого вала, мм. не менее110
Наибольший угол корректировки положения коленчатого вала при зажатых патронах, град.2
Наибольшая масса устанавливаемой заготовки, кг160
Высота центров над столом, мм300±3
Технические параметры станка
Наибольшие перемещения, мм. не менее:
стола (вручную и от гидропривода) шлифовальной бабки по винту
пиноли задней бабки

1600
175
35
Скорость перемещения стола от гидропривода, м/мин.0,2...5
Частота вращения шпинделя шлифовальной бабки на холостом ходу, об/мин (допускаемое отклонение - 10%740
Частота вращения заготовки (регулируется ступенчато), об/мин30;60;85;174
Параметры инструмента станка
Наибольший размер шлифовального круга, мм. не менее
диаметр наружный
диаметр внутренний
высота

900
305
63
Окружная скорость шлифовального круга, м/с не более35
Наибольшая величина врезания на диаметр, не менее (с учётом всех подач)не ограниченная
Габаритные размеры и массы станка
Габаритные размеры станка (при крайнем положении движущихся частей), мм.длинна
ширина
высота (без светильника)

5600
2600
1900
Масса станка, кг7500

russtanok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
