420 сталь для ножей – Сталь 420 для ножа. Описание, характеристики и отзывы. Плюсы и минусы.

alexxlab | 27.04.2019 | 0 | Вопросы и ответы

Сталь 420 для ножа. Описание, характеристики и отзывы. Плюсы и минусы.

Сталь 420 – это наиболее дешевый материал, из которого изготавливаются клинки только самых дешевых ножей. Сталь 420 содержит очень низкий процент углерода, но достаточно большое количества марганца и хрома, что и определяет ее свойства. Сталь 420 плохо поддается закалке, поэтому является мягкой сталью, которая плохо держит заточку. Зато этот материал обладает достаточно высокой коррозионной устойчивостью и низкой ценой. Аналог Российской стали 20X13.

Сталь 420 является наиболее дешевой и популярной сталью, используемой при изготовлении импортных ножей, подавляющее большинство который идут на российский рынок, является сталь 420-ка. Именно ее используют для изготовления практически всех китайских ножей (что собственно и посодействовало появлению о ней дурной славы). Следует отметить, что в «восточном» исполнении этот материал преимущественно низкого качества, его характеристики близки к нашим кухонным 40Х13-м.
Единственным, но неоспоримым достоинством стали 420 является ее защита от появления ржавчины. Именно по этой причине подводные ножи тайваньского производства, произведенные из стали этого типа считаются среди любителей дайвинга вполне сносными. Наряду с этим следует отметить, что Японские изделия из 420-й стали качественные, и вполне заслуживают внимания потребителей.

Что касается «западного» исполнения – 420-я сталь является вполне нормальным ножевым материалом, относящимся к категории недорогих. Испанские ножи, созданные с использованием 420-й стали практически такие же мягкие, как и китайские, при этом Немецкие (Beker, Magnum), австрийские (Fortuna) и швейцарские (Wenger, Victorinox) отличаются более аккуратным исполнением и повышенной твердостью.
Следует отметить деталь, общую для всех клинков из 420-й серии (не важно, европейские они, китайские, или другого производства) – все они очень тяжелые, и толстые, что делает их неудобными при резе.
Что касается американского качества исполнения ножей, основой которых послужила 420-я сталь – наряду с изделиями, производимые United Cuttlery (по большей части сувенирными), фирмы Buck и SOG выпускают ножи, твердость клинка которых до 57 HRс, да еще сохраняется упругость и тонкость.
Данный пример – еще одно явное подтверждение важной истины: обработка и качественная закалка – вот что влияет на конечные характеристики изделия, а не просто химический состав (марка) стали.

Важно знать, что ножи, изготовленные из 420-й стали далеко не всегда маркируются соответственным образом. В случае, если на ноже нет никаких надписей, или написано «Stainless Steel», «Stainless», «Rostfrei», «Super-steel», «Inox» — фактически переводится как «нержавейка», скорее всего, для изготовления ножа использовалась именно 420-я сталь.

Состав стали:
C 0.15% — содержание углерода в сплаве составляет 0.15%. Углерод — наиболее важный элемент в стали, он повышает ее прочность, придает металлу хорошую твердость.
Mn 0,10% — содержание марганца в сплаве составляет 0,10%. Марганец применяется на стадии выплавки стали. Способен повышать твёрдость стали. Из сталей со значительным содержанием марганца делают различные прочные вещи — рельсы, сейфы и так далее.

Сr 12.0 – 14,0% — содержание хрома в сплаве составляет 12,0 – 14.0%. Хром — серовато-белый блестящий твердый металл. Хром влияет на способность стали к закаливанию, придает сплаву антикоррозийные свойства и повышает его износостойкость. Содержится в нержавеющей стали любой марки.
Si 1,00% — содержание кремния в сплаве — 1,00%. Кремний увеличивает прочность и износоустойчивость стали. Как и марганец, он делает сталь более стабильной и надежной.
P 0,04% — содержание фосфора в сплаве — 0,04%. Фосфор относится к вредным технологическим примесям в сталях и сплавах. Увеличение его содержания даже на доли процента, повышая прочность, одновременно повышает хрупкость. Вредное влияние фосфора особенно сильно сказывается при повышенном содержании углерода. Пределы содержания фосфора как технологической примеси составляют 0,025…0,045%.
S 0,03% — содержание серы в сплаве — 0,03%. Сера, как и фосфор, относится к вредным технологическим примесям в сталях и сплавах. Повышение содержания серы существенно снижает механические и физико-химические свойства сталей, в частности, пластичность, ударную вязкость, сопротивление истиранию и коррозионную стойкость. Пределы содержания серы как технологической примеси составляют 0,035…0,06%.

Источник: rezat ru

с вашего сайта.

blacksteel.com.ua

Сталь 420

Сталь 420 – недорогая марка, активно применяющаяся в производстве бюджетных моделей ножей. Клинки из этого материала сочетают в себе средние режущие качества и хорошую устойчивость к внешним агрессивным воздействиям, в том числе влажным средам. Поэтому сталь 420 считается оптимальной для изготовления ножей для подводников, моряков, туристов, рыбаков и охотников.

Требует регулярных подточек и правок, так как не очень хорошо держит заточку. Тем не менее, благодаря низкой стоимости и хорошим антикоррозийным свойствам, оптимальным режущим качествам получила широкую популярность, как среди производителей клинков, так и среди непосредственных пользователей.

Особенности стали 420

Физические особенности стали 420 заключаются в предельно низком содержании углерода – приблизительно 0,5-0,7%. Из-за этого ножевище характеризуются излишней мягкостью и низкими показателями стойкости к механическим воздействиям. Тщательный уход и использование клинков в щадящих условиях существенно увеличит срок безупречной службы ножа, а своевременная заточка предупредит любые неприятности или неудобства.

Ножи со сталью 420

Несмотря на то, что характеристики 420 стали не являются впечатляющими, ножи из нее прочно завоевали бюджетную нишу профильного рынка. Такие изделия активно покупают туристы, рыбаки, охотники, любители активного образа жизни и путешественники, чтобы всегда под рукой иметь надежного и верного спутника, с помощью которого можно разрешить самые простые повседневные бытовые задачи.

Ножи со сталью 420 – это неплохое сочетание доступной цены, хороших режущих показателей и высоких антикоррозийных качеств.

В фирменном каталоге ТМ «Скиф» представлены разнообразные клинки, изготовленные из стали 420, выполненные в современных и эргономичных дизайнах. Они выгодно отличаются умеренной стоимостью, практичностью, надежностью и функциональностью.

skif-knives.com

Стали применяемые при производстве ножей

СТАЛИ ПРИМЕНЯЕМЫЕ ПРИ ПРОИЗВОДСТВЕ НОЖЕЙ



Эта статья не имеет прямого отношения к инструменту и оснастке из высоколегированных нержавеющих сталей. Но как нам кажетя в ней очень подробно описаны свойства нержавеющих сталей применяемых как в промышленном производстве ножей, так и при

изготовлении ножей своими руками.

420-я сталь,высоколегированные стали,качество закалки,Марка стали,Нержавеющие стали,Стали применяемые при производстве ножей,Сталь 40х12,Сталь 50х14 МФ,Сталь 65 Г,сталь 65х13,Сталь 95х18

    СТАЛЬ КЛИНКА

Марка стали – это фактически закодированный ее химический состав как на гаечном ключе, который достаточно жестко лимитируется стандартами и ГОСТами. В зависимости от материала клинка нож может ржаветь, быстро тупиться, трудно затачиваться, легко гнуться или ломаться при незначительных нагрузках. Но, опять же, марка стали и тут не играет одной единственной определяющей роли.

    Качество закалки – это очень важный фактор, в зависимости от него клинок может быть слишком мягким, гнуться и быстро тупиться (если он недокален) или хрупким и ломким (если перекал). К сожалению, “на глаз” качество закалки определить практически невозможно. Многие производители в каталогах указывают твердость клинка. Обычно во всем мире этот показатель измеряется в единицах «Роквелла» и обозначается HRc. Для ножей этот показатель измеряется в пределах от 40 до 60 единиц, хорошим для небольших карманных ножей считается промежуток от 52 до 58 единиц. К ножу с твердостью 60 и более HRc следует отнестись очень внимательно – это либо продукт высочайших технологий по соответствующей цене, либо бональный обман покупателя.

     Впрочем, наличие каталога с указанными характеристиками ножа уже говорит о внимательном отношении производителя к покупателю и к выпускаемой продукции и является положительным сигналом для покупки. Но, опять возвращаясь к заголовку статьи, что же такое марка стали и стоит ли обращать на нее внимание? Все-таки стоит. Рассказывать подробно про все типы сталей и классификацию марок считаем ненужным и неинтересным. Просто укажем несколько самых распространенных марок ножевых сталей и поясним, что это может означать.

    Из отечественных сталей самой распространенной для ножей считается сталь 65 Х 13. Буква “ха” означает хром и свидетельствует о том, что сталь нержавеющая. Из этой стали чаще всего делают медицинские скальпели и другие инструменты, поэтому часто эту сталь значительно называют “хирургической” или “медицинской”. Это довольно мягкая сталь, нож из нее легко затачивается, но и быстро тупится. Единственное неоспоримое достоинство этой стали – она действительно никогда не ржавеет. Из нее делается почти весь отечественный ножевой ширпотреб, часто клеймя изделия названием города Ворсма Нижегородской области. Некоторые мастера умеют качественно работать с 65 Х 13, закаливая до нормальной твердости, но это скорее редкость. В целом можно сказать, что это сталь для недорогого рабочего ножа. Ближайшим аналогом отечественной 65 Х 13 можно считать американскую сталь марки 425mod.

    Сталь 65 Г – это “ржавеющая” пружинно-рессорная сталь, популярная как для серийных, так и для кустарно изготовленных ножей. Из нее делают большинство так называемых “метательных ножей”, и довольно редко разделочные ножи. Впрочем, если сосед по гаражу сделал нож-самоделку, то это скорее всего будет нож из рессоры, то есть из стали 65 Г. Сталь сильно ржавеет, имеет неприятную особенность лопаться при нагрузках, либо быть сильно отпущенной (или недокаленой) и очень легко гнуться. Склонность к ржавлению в заводских условиях часто пытаются нейтрализовать различными полимерными покрытиями клинка или оксидированием/воронением, но любое покрытие когда-нибудь стирается и в любом случае не дает 100% защиты от коррозии. Впрочем, 65 Г – это один из самых дешевых ножевых материалов, и достаточно хорошо режущий, так что ножи из этой стали будут делать еще долго. Достойные экземпляры, увы, попадаются крайне редко.

    Сталь 40 Х 12 – очень мягкая сталь. Из нее делают дешевые отечественные кухонные ножи и сувенирные клинки. Сталь плохо поддается закалке, поэтому изделия получаются очень легко гнущиеся, ножи быстро тупятся. Впрочем, на кухне такие ножи допустимы, так как не ржавеют ни при каких условиях, очень легко точатся и не требуют дополнительного ухода. Более того, если Вы привыкли работать на кухне “в европейской манере”, постоянно поправляя нож мусатом, нож из 40 Х 13 является неплохим выбором. Иностранным аналогом этой стали считается популярная 420 – ая сталь.

    Сталь 95 Х 18 – неплохая отечественная нержавеющая сталь, но, к сожалению, довольно капризная в закалке и обработке. У уважаемых производителей имеет высокую твердость, при этом гибкая и достаточно прочная. Нож из этого материала не так просто хорошо заточить, как обычный кухонный, но держать остроту клинок будет довольно долго. При перекаливании нож может быть хрупким, легко ломаться и выкрашивать участки лезвия. При длительном контакте с влагой и тем более с солью может незначительно проявляться коррозия. При всем этом – одна из лучших сталей отечественного ножеделия, с которой работают как крупные производители, так и уважаемые частные мастера. Импортным аналогом считается сталь 440 B.

   Сталь 50 Х 14 МФ использует ряд крупных производителей. При качественной термообработке из нее получаются твердые и прочные клинки, хорошо держащие заточку. Как и для любой другой стали, недокаленные экземпляры отличаются мягкостью и быстрым износом, перекаленные – хрупкостью. Многие считают, что при должной твердости клинок будет хрупким, поэтому призывают осторожно относиться к длинным тонким клинкам из 50 Х 14 МФ. В целом неплохая универсальная сталь, хотя изредка может коррозировать при длительном контакте с влагой, по свойствам близка к отечественной стали 65 Х 13. Эту сталь не следует путать с “пятидесятой” 50 Х 12, которая представляет собой “промежуточный вариант” между 40 Х 12 и 65 Х 13 и применяется в основном для изготовления кухонных ножей.

СТАЛИ ИМПОРТНОГО ПРОИЗВОДСТВА

     Самой дешевой и популярной сталью импортных ножей, из которых делается их подавляющее большинство на российском рынке, считается 420 -ая сталь или AISI 420. Из нее делают практически все китайские ножи, что принесло ей дурную славу. Действительно, в “восточном” исполнении это низкокачественный материал, по характеристикам ближе к нашей “кухонной” 40Х12. Единственным достоинством такой 420 -й является то, что это абсолютная “нержавейка”, именно поэтому тайваньские “подводные” ножи из 420 -й стали у любителей дайвинга считаются вполне сносными. Правда, отдельно среди восточных соседей, как и во многом другом, выступает Япония – там из 420 -й делают вполне качественные изделия.

  В “западном” исполнении 420 – ая сталь считается нормальным недорогим ножевым материалом. Испанские ножи из 420 – ой стали также очень мягкие, практически как китайские. Но немецкие (Magnum, Beker), швейцарские (Victorinox, Wenger) и австрийские (Fortuna) ножи из 420 отличаются большей твердостью и аккуратным исполнением. Единственное, что следует отметить – все клинки из 420 -й стали, и китайские и европейские, очень толстые и тяжелые, что делает их менее удобными при резе чего-либо. Особенно следует отметить американское качество исполнения ножей из 420 стали. Наряду с почти сувенирными изделиями от United Cuttlery, фирмы SOG и Buck делают из 420 -й стали отличные ножи с твердостью клинка до 57 HRс, и при этом клинок часто бывает достаточно тонким и упругим. Это еще раз подтверждает положение о том, что качественная закалка и обработка зачастую важнее, чем марка (химический состав) стали. Ножи из 420 стали не всегда имеют соответствующую маркировку. Если на ноже от неизвестного производителя нет никакой надписи, или написано просто “Inox” “Stainless”, “Stainless Steel”, “Rostfrei” (фактически слово “нержавейка” на различных языках), “Super-steel” и прочее, то скорее всего это именно 420 -ая сталь со всеми вытекающими последствиями.

    Стали 425 и 425mod являются модификациями 420 -ой стали с незначительными изменениями в составе. Для пользователя это дает несколько более стойкую заточку клинка при чуть более твердой стали. Впрочем, 425 сталь – более редкий материал для ножей, чем 420 -ая. В целом известные производители редко работают со сталями 420 -ой серии, так как для получения клинков приличного качества из этим материалов требуется дорогой и сложный производственный процесс. Использование дешевой стали в этом случае экономически необоснованно, и производители чаще всего применяют 420 -ую сталь в изделиях, для которых очень важна коррозионная стойкость.

    Очень распространенными сталями в ножевом производстве являются стали 440 -ой серии. Это 440 A, 440 B и 440 C. Самая мягкая и при этом наиболее “нержавеющая” сталь 440 A, 440 C – самая твердая, но при этом хрупкая и более подвержена коррозии. Из 440 A чаще всего делают крупные нескладные ножи, в том числе ножи подводников, ножи выживания. При качественной обработке из стали 440 A получают очень качественные клинки, но чаще всего солидные фирмы избегают этого мягкого материала. Сталь 440 B используется в ножевом производстве довольно редко. А вот из 440 C делают массу ножей и в Европе, и в Америке.

  Довольно долгое время эта сталь считалась лучшей для ножей, пока на смену ей не пришли новые дорогие высокотехнологичные сплавы. Но до сих пор это очень популярный и достойный ножевой материал. 440 C – довольно твердая сталь, ножи из нее отлично режут и долго не тупятся, но при этом при длительном контакте с влагой и/или солью возможно появление ржавчины. Это очень хороший материал для клинков при правильной обработке. Однако стоит отметить, что сталь 440 C в исполнении испанских производителей часто бывает мягче, чем даже 440 A у других европейцев. “На базе” сталей 440 -ой серии было создано несколько не менее известных сталей, используемых для изготовления ножей.

   Марки сталей AUS6, AUS8 и AUS10 можно считать аналогами 440 A, 440 B и 440 C соответственно. AUS6 часто используют на относительно недорогих тайваньских ножах, причем как тайваньских фирм, так и известных американских и европейских марок. Многие ножи ведущих мировых производителей (как, впрочем, и одежда, обувь, электроника) производятся на Тайване, что не говорит об их низком качестве. AUS10, как и 440 С, – один из лучших материалов для ножей, но точно так же может незначительно ржаветь. Но в целом следует отметить, что стали серии AUS ржавеют чуть больше, чем стали 440 -ой серии, из-за меньшего количества хрома в составе, но при этом менее хрупкие. В числе сталей, близких по свойствам к 440 С, можно назвать японскую ATS34 и американскую 154-СМ. Это немного более дорогие стали, но в целом по свойствам и твердости они близки к 440 С, хотя более склонные к коррозии. Ножи из этих сталей также тяжело заточить самостоятельно, но при этом они долго держат заточку, плохо тупятся и довольно прочные, что позволяет делать тонкие, отлично режущие клинки.

   Также в числе похожих сталей можно назвать GIN1 и VG10, на данный момент это одни из лучших сталей традиционной технологии для ножевого производства. Большинство пользователей не заметит разницы между 440 C, 154-СМ, ATS34, AUS10, GIN1 и VG10. Эти стали близки по составу и свойствам. Но главное, что с этими материалами работают хорошо зарекомендовавшие себя фирмы, делающие не самые дешевые ножи и могущие позволить себе использовать более дорогую сталь.

  Нож из любой из перечисленных сталей будет отличным выбором для покупателя. Надо быть осторожным только со сталью 440 C от испанских или малоизвестных производителей, которые могут спекулировать на этой известной марке стали. Используя раскрученную марку стали, но не умея или не желая ее должным образом обрабатывать, такие фирмы не обеспечивают высоких качеств своих ножей.  Если же избегать подобных изделий, то нож из хорошей стали может радовать своего владельца долгие годы, требуя минимума заточки и ухода.

420-я сталь,высоколегированные стали,качество закалки,Марка стали,Нержавеющие стали,Стали применяемые при производстве ножей,Сталь 40х12,Сталь 50х14 МФ,Сталь 65 Г,сталь 65х13,Сталь 95х18

спецмашины

Проекты домов и экспертиза зданий



www.specmachinery.ru

Сталь 420НС для ножа. Описание, характеристики и отзывы. Плюсы и минусы.

Сталь 420НС (High Carbon — «высокоуглеродистый») — более высокоуглеродистая разновидность стандартной мартенситной нержавеющей стали марки 420. Один из популярных сплавов, используемых для массового производства ножей в последние годы. Наличие в составе стали повышенного содержания (0,44-0,60%) углерода, вкупе с высоким содержанием хрома, обеспечивает хорошие режущие свойства и стойкость кромки лезвия. Многие известные производители предпочитают эту сталь из-за ее низкой стоимости, легкости обработки, достаточной для среднего по прочности ножа и хорошей антикоррозийной живучести.
Сталь 420HC неплохо держит режущую кромку, однако время от времени нуждается в заточке, уступая в этом сталям более высокого класса, нож из нее легко перетачивать. В «западном» исполнении сталь 420HC считается нормальным недорогим ножевым материалом.
Американские ножевые компании Buck и SOG из стали 420НС производят отличные ножи, достигая твердости клинка в 57 Rrc. После криогенной обработки, при закалке, 420НС становится равной по характеристикам 440А стали. Так компания Buck проводит термообработку и закалку клинков у Пола Боса (Paul Boss), значительно повышая ее качественные и потребительские показатели использования. На выходе сталь 420НС разительно отличается от аналогичной стали других производителей ножей.
Это еще раз подтверждает положение о том, что качественная закалка и обработка зачастую важнее, чем марка (химический состав) стали.

Состав стали:
C 0,45–0,54% — содержание углерода в сплаве составляет 0,45–0,54%. Углерод — наиболее важный элемент в стали, он повышает ее прочность, придает металлу хорошую твердость.
Mn 0,80% — содержание марганца в сплаве составляет 0,80%. Марганец применяется на стадии выплавки стали. Способен повышать твёрдость стали. Из сталей со значительным содержанием марганца делают различные прочные вещи — рельсы, сейфы и так далее.
Сr 13,5–14,0% — содержание хрома в сплаве составляет 13,5–14,0%. Хром — серовато-белый блестящий твердый металл. Хром влияет на способность стали к закаливанию, придает сплаву антикоррозийные свойства и повышает его износостойкость. Содержится в нержавеющей стали любой марки.
Мо 1,00% — содержание молибдена в сплаве 1,00%. Молибден — серебристо-белый металл. применяется для изготовления специальных и быстрорежущих сталей. Молибден — твердоплавкий элемент, он предотвращает ломкость и хрупкость клинка, придавая ему необходимую жесткость, делает его достаточно стойким к высоким температурам.
Si 0,80–1,00% — содержание кремния в сплаве 0,80–1,00%. Кремний увеличивает прочность и износоустойчивость стали. Как и марганец, он делает сталь более стабильной и надежной.
V 0,18% — содержание ванадия в сплаве 0,18%. Ванадий — серовато-белый блестящий металл, обладающий большой твердостью. Применяется при производстве специальных сортов стали, в том числе инструментальных. Он отвечает за упругость и усиливает свойства хрома, придает металлу инертность к агрессивным химическим средам.

Источник: rezat ru

с вашего сайта.

blacksteel.com.ua

Сталь для ножей: характеристики, лучшие марки, производители

Сталь, предназначенная для изготовления ножей, должна соответствовать различным критериям. Сделать нож можно практически из любого металла, однако срок эксплуатации и основные эксплуатационные качества могут существенно отличаться. Сталь для ножей должна характеризоваться высокой прочностью, износостойкостью и антикоррозионными качествами. Различные химические элементы в составе могут существенно изменять эксплуатационные качества металла. При рассмотрении того, из какой стали следует изготавливать подобное изделие отметим, что существует достаточно большое количество различных сплавов, подходящих для решения поставленной задачи.

Сталь для ножей

Основные характеристики сталей для ножей

Проводя выбор стали для изготовления ножей следует уделить внимание основным характеристикам, которые больше всего подходят для изготовления рассматриваемого изделия.

Металл для ножа должен обладать:

  1. Износостойкость. Ножевые стали должны выдерживать длительную эксплуатацию, так как в противном случае приходится проводить частую заточку поверхности и это создает много проблем. Нож из углеродистой стали может прослужить достаточно долго, но при низкой износостойкости приходится часто проводить заточку режущей кромки.
  2. Прочность структуры и ее твердость. Твердость ножа может варьироваться в достаточно большом диапазоне. Как правило, более твердые варианты исполнения подвержены в меньшей степени деформации. Однако твердая сталь может обладать и высокой хрупкостью. Поэтому следует уделить внимание и прочности структуры, которая характеризует ее устойчивость к образованию трещин и сколов на момент эксплуатации. Кроме этого, прочность определяет, может ли металл гнуться и при этом не ломаться. Стоит учитывать, что характеристики твердости и хрупкости и связаны между собой: чем выше первый показатель, тем больше второй, если не проводить улучшение структуры.
  3. Коррозионная стойкость также является важным параметром, который стоит учитывать. Нержавейка для ножа может обладать различными эксплуатационными качествами, но сама коррозионная стойкость характеризует то, как материал может противостоять воздействию влаги. Стоит учитывать, что нержавеющая сталь зачастую уступает многим другим. Это связано с тем, что в состав добавляется большое количество легирующих элементов, к примеру, хром. Они могут ухудшить такие показатели, как прочность или твердость поверхности. Инструментальный сплав во многом обходит нержавеющую по основным эксплуатационным характеристикам, но все же не может прослужить долго по причине низкой коррозионной стойкости.
  4. Способность не тупиться. Высокоуглеродистая и некоторые другие сплавы для ножей характеризуется тем, что может выдерживать длительное механическое воздействие. Подобный материал для ножа хорош тем, что позволяет существенно продлить период использования изделия, который не требует заточки.

Наиболее распространенные марки сталей для изготовления ножей

Наиболее подходящая марка стали подбирается в зависимости от баланса показателей прочности и твердости. К примеру, при желании можно сделать очень твердый клинок, при падении которого он расколется на несколько составляющих. Кроме этого, коррозионная устойчивость существенно продлевает срок службы изделия, сохраняя привлекательность поверхности. Маркировка ножей проводится производителями для того, чтобы определить особые эксплуатационные качества изделия.

Лучшие марки стали для ножей

Ножевые стали классифицируются по достаточно большому количеству признаков. Для того чтобы определить, какая сталь лучше можно рассмотреть основные эксплуатационные качества. Многие металлы производятся зарубежными производителями.

Лучшая сталь для кинжалов следующая:

  1. 154СМ – вариант исполнения, который производится в США. Подобный материал характеризуется приемлемой коррозионной стойкостью и высокой прочностью. Этих свойств вполне достаточно для изготовления всех возможных изделий. Как показывает практика, они неплохо держат свою заточку. Подобные марки металла для ножей схожи с вариантом исполнения СРМ, однако они изготавливаются при применении различных технологий. В большинстве случаев при использовании изделия разницу практически не заметить.
  2. ATS-34 – предложение от японского производителя, которое схоже по своим свойствам с предыдущим вариантам исполнения. Этот материал пользуется высокой популярностью среди тех, кто занимается производством обычных и метательных ножей. Режущая кромка хорошо держит заточку, но в сравнении с предыдущим материалом поверхность обладает меньшей коррозионной защитой. Эти премиальные стали премиум класса обходятся дешевле предыдущего предложения, что определяет их довольно широкое распространение.
  3. D2 – вариант исполнения с относительно невысокой концентрацией хрома, показатель составляет 14%. За счет относительно невысокой концентрации хрома материал считается только наполовину нержавейкой. В отличии от предыдущих вариантов исполнения, D2 имеет более высокую твердость и дольше держит заточку. Однако, поверхность режущей кромки считается труднообрабатываемой. Ее используют многие компании, которые занимаются производством ножей.
    Сталь 154СМ
    Сталь марки ATS-34
    Нож из стали D2

Приведенные выше предложения — самая прочная сталь из тех, которые могут применяться для производства лезвий. Стоит учитывать, эта группа характеризуется также высокой стоимостью. В продаже можно встретить более доступные предложения, которые также характеризуются привлекательными эксплуатационными качествами.

Виды металла среднего уровня следующие:

  1. 14С28Т – предложение шведского производителя, относится к среднему классу и при этом отлично точится. Очень часто применяется при изготовлении изделий скандинавского происхождения.
  2. 8Cr13Mov – по своим эксплуатационным качествам напоминает предыдущее предложение, но в составе содержится большое количество углерода. Считается неплохим вариантом в плане соотношения цены и качества. Относительно невысокая стоимость металла определяет его широкое распространение. Стоит учитывать, что в Китае чуть ли не более половины ножей изготавливается при применении этого материала.
  3. 440С – нержавейка, которая стала использоваться многими производителями. Это связано с универсальностью применения и низкой стоимостью. В состав входит большое количеств хрома и углерода, за счет которых обеспечивается износостойкость и коррозионная стойкость. При этом материал легко точится, что можно назвать положительным качеством.
  4. 420 НС – предложение с большой концентрацией углерода, что и отражается при проведении маркировки. Для того чтобы существенно увеличить эксплуатационные качества сплава проводят его многоуровневую термическую обработку, к примеру, закалку. За счет улучшения повышается сопротивление коррозии, а режущая кромка лучше держит заточку. Однако, металл поставляется без термической обработки.
  5. AUS-8 – сплав, который имеет относительно невысокую коррозионную стойкость. Этот вариант исполнения характеризуется высокой прочностью, но заточка держится относительно недолго, если сравнивать с более дорогим предложением. Кроме этого, режущая кромка точится довольно быстро и просто.
Нож из стали 8Cr13Mov
Нож из стали марки AUS-8
Сталь марки 14С28Т
Сталь марки 440С

Встречаются в продаже и предложения низкого уровня. Конечно, лучшая сталь для ножа не относится к этой группе, но она также заслуживает внимания. В эту группу входят следующие металлы:

  1. Дамаск – об этом варианте исполнения ходит довольно много разговор, так как получающаяся поверхность характеризуется высокими декоративными качествами. Это предложение пришло из древней Индии и Персии. Стоит учитывать, что легенды об этом материале далеко не правдивы. К примеру, поверхность характеризуется меньшей износостойкостью и поверхность хрупкая. Многие решают выбрать подобный металл по причине привлекательных декоративных качеств.
  2. 420 – недорогой сплав, который получил широкое применение. В составе нет большого количества углерода, за счет чего структура характеризуется мягкостью. Режущая кромка быстро тупиться и изнашивается, но при этом структура обладает высокой гибкостью и прочностью. Применяется этот сплав при изготовлении недорогих изделий.
  3. Asus-6 – считается японским аналогом предыдущего металла. Характеризуется предложение небольшой прочностью и низким качеством, что можно связать с малой концентрацией углерода. Применяется при изготовлении старых недорогих изделий.

    Дамаская сталь

Рассматриваемая классификация всех металлов позволяет определить более подходящий вариант исполнения в зависимости от того, какой бюджет отводится на покупку и какими эксплуатационными качествами должно обладать изделие.

Сталь для охотничьего ножа

Самые лучшие охотничьи ножи изготавливаются при применении вариантов исполнения с высокой концентрацией углерода. Показатель твердости во многом зависит от количества этого химического элемента. Лучшая сталь для охотничьего ножа должна обладать твердостью не менее 60HRC. Это связано с тем, что увеличение твердости определяет существенное продление срока службы изделия.

Самые подходящие варианты металлов:

  1. 420;
  2. 440А;
  3. 440В.

Марка CPM440V

Прочная сталь 440С характеризуется высокой пластичностью. За счет добавления в состав хрома и молибдена существенно повышается коррозионная стойкость. Подобное предложение характеризуется тем, что может быстро затачиваться и сохраняет заточку на протяжении длительного периода. Альтернативным предложением можно назвать CPM440V – марка, которая лучше держит заточку и обладает более высокой износостойкостью.

Сталь для клинка

Сталь для клинков должна соответствовать следующим качествам:

  1. Быть прочной.
  2. Обладать высокой коррозионной стойкостью.
  3. Иметь низкий показатель хрупкости.
  4. Характеризоваться достаточной пластичностью.

Сталь ATS-34

Самые прочные лезвия изготавливают при применении металла с высокой концентрацией углерода. Для решения проблемы с хрупкостью проводится дополнительная термическая обработка, которая изменяет эксплуатационные качества изделия. Среди всех сплавов для изготовления клинков отметим ATS-34, которая характеризуется весьма привлекательными эксплуатационными качествами, но имеет высокую стоимость.

Способы повышения качества стали

Для изменения эксплуатационных качеств металла может проводится дополнительная обработка металла. Чаще всего проводятся следующие процедуры:

  1. Закалка – самая распространенная разновидность термической обработки, которая предусматривает воздействие на металл высокой температуры, достаточной для перестроения кристаллической решетки. Каждый сплав проходит рассматриваемую процедуру при своих определенных температурных режимах. Процесс закалки позволяет существенно повысить прочность и твердость поверхности. Однако, это может привести к существенному повышению хрупкости.
  2. Отпуск – еще один процесс термической обработки, который предусматривает воздействие определенной температуры. В отличии от обычной закалки, рассматриваемый процесс предусматривает снижение внутренних напряжений, которые и становятся причиной повышения хрупкости.
  3. Естественное или искусственное старение – еще один процесс повышения качества металла, который характеризуется воздействием определенной температуры на протяжении длительного периода.

Сталь для ножей в процессе закалки

Стальные ножи, как правило, подвергаются термической обработке только после придания определенной формы лезвию. Это связано с тем, что термическая обработка существенно снижает степень механической обрабатываемости. Поэтому заточка режущей кромки после закалки может доставлять много дискомфорта.

Производители ножевой стали

Сплавы для рассматриваемого изделия могут выпускаться различными компаниями. Большое распространение получили предложения японского происхождения, так как применение особых технологий производства позволяет существенно снизить стоимость предложения. На рынке присутствуют предложения США и ряда других стран, которые могут характеризоваться различными эксплуатационными качествами.

Во многом эксплуатационные качества изделия зависят от того, насколько точно выдерживается концентрация тех или иных элементов в составе. Кроме этого, некоторые производители проводят поставку заготовок уже после проведения различных процедур улучшения. К примеру, повысить твердость поверхности могут за счет закалки, а снизить хрупкость путем отпуска.

В заключение отметим, что при выборе металла уделяется внимание предназначению изделия, которое будет изготавливаться. К примеру, оружие, которое станет украшением дома, изготавливается при использовании дамаска. Для изделий, которые будут применяться каждый день, выбирают металл для ножей с более высокой устойчивость к механическому и ному воздействию. Также уделяется довольно много внимания стоимости заготовок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Марки ножевых сталей. Обзор глазами владельца.

Данный обзор не вкоей мере не претендует на истину в последней инстанции и является субъективным мнением владельца ноже из сталий описанных, ниже.
Итак, начнем с отечественного производителя.
65х13 – на самом деле никогда и не зачто не ржавеет, быстро тупиться, не держет кромку. При попытке отполировать и вывести в бритву замыливается. Что бы сделать нож понастоящему острым придется попотеть.  В общем, по мне, такая сталь хороша для лопат. Тем не мение, некоторые из моих любимых ножей сделаны как раз из этой стали. Тот факт, что их лезвие из 65х13 несомненно растраиват. Немогу не отметить тот факт, даже внутри одной компании она попадается совершенно разной. У меня два клинка из этой стали,  оба кизлярские –  «Коршун-2» и «Страж». Сталь «Стража» очень сильно отличается в худшую сторону от той что использована в «Коршун-2», впечатление как-будто два разных материала были использованы. Данная сталь применяется часто отечественным производителем, по юзабельности похожа на 420.
50х14МФ –  как часто пишут об этой стали, она очен зависит от термообработки. На самом деле качество очень разница от производителя к производителю. Мало того даже один производитель разные модели ножей из этой стали умудряется делать сильно отличчающимися по своим свойства.
Z60 – последнее время эту марку стали активно юзает кизляр, в частности ножи серии Ground Zero. Быстро тупится, не ржавеет, сталь мягкая, не ломкая.
Х12МФ – было много шума когда, кизляр стал делать некоторые свои модели с этой сталью. У меня складной «стерх» из такой. Ну, не знаю как у других производителей а у кизляра данная сталь не особо получилась.  Заточку держит, в бритву выводится плохо. Несомненно лучше чем все ранее рассмотренные но явно не дотягивает до того чтобы называться хорошей.
440С – юзал ножи Boker из такой стали. Все хороше но могу отметить что довольно ломкая. Наподдел бокеровским колашниковым выключатель света на стене (пластик) откололся кусок(
AUS 8A – довольно мягкая,  но если говорить о соотношении цена/качество, то пожалуй лучшене придумать. Особенно если она от Cold Steel.  Легко выводиться в бритву, не ломкая не ржавеет, заточку держит не очень хорошо.
VG10 и VG1 Сами по себе довольноразличны, VG10 у меня от Spyderco, VG1 – разумеется Cold Steel. По юзабельности особых различий не нашел. Разве что VG1 точится проще, однако тупится та и другая сталь примерно за одинаковое время при одинаковых нагрузках. Очень все неплохо, и разумеется не в какое сравнение не идет с AUS 8.
CM154 – по всем параметрам сталь замечательная, ожалуй можно назвать одной из лучших ножевых сталей. Все хороше, кромку держит достаточно гибкая, не ломкая не ржавеет.
D2 – по моему субъективному мнению не самая дорогая но безспорно сомая лучшая сталь из тех с которыми приходилось иметь дело. У меня два варианта – Kershaw и свеженовой дочки кизляра Kizlyar Supreme. Ну разумеется у Kershaw лучше. Про суприм…. Вроде тоже очень даже неплоха не плоха, не достаточно долго юзал. Однозначно лучше х12мф, просто не в какое сравнение не идет. Очень стойко держит заточку. На данный момент это мая любимая ножевая сталь)

Далие приведу техническое описание ножевых сталий спиженое с просторов интернета.

Из отечественных сталей самой распространенной для ножей считается сталь 65Х13. Буква “ха” означает хром и свидетельствует о том, что сталь нержавеющая. Из этой стали чаще всего делают медицинские скальпели и другие инструменты, поэтому часто эту сталь значительно называют “хирургической” или “медицинской”. Это довольно мягкая сталь, нож из нее легко затачивается, но и быстро тупится. Единственное неоспоримое достоинство этой стали – она действительно никогда не ржавеет. Из нее делается почти весь отечественный ножевой ширпотреб, часто клеймя изделия названием города Ворсма Нижегородской области. Некоторые мастера умеют качественно работать с 65Х13, закаливая до нормальной твердости, но это скорее редкость. В целом можно сказать, что это сталь для недорогого рабочего ножа.
Ближайшим аналогом отечественной 65Х13 можно считать американскую сталь марки 425mod.

Сталь 65Г – это “ржавеющая” пружинно-рессорная сталь, популярная как для серийных, так и для кустарно изготовленных ножей. Из нее делают большинство так называемых “метательных ножей”, и довольно редко разделочные ножи. Впрочем, если сосед по гаражу сделал нож-самоделку, то это скорее всего будет нож из рессоры, то есть из стали 65Г. Сталь сильно ржавеет, имеет неприятную особенность лопаться при нагрузках, либо быть сильно отпущенной (или недокаленой) и очень легко гнуться. Склонность к ржавлению в заводских условиях часто пытаются нейтрализовать различными полимерными покрытиями клинка или оксидированием/воронением, но любое покрытие когда-нибудь стирается и в любом случае не дает 100% защиты от коррозии. Впрочем, 65Г – это один из самых дешевых ножевых материалов, и достаточно хорошо режущий, так что ножи из этой стали будут делать еще долго. Достойные экземпляры, увы, попадаются крайне редко.

Сталь 40Х12 – очень мягкая сталь. Из нее делают дешевые отечественные кухонные ножи и сувенирные клинки. Сталь плохо поддается закалке, поэтому изделия получаются очень легко гнущиеся, ножи быстро тупятся. Впрочем, на кухне такие ножи допустимы, так как не ржавеют ни при каких условиях, очень легко точатся и не требуют дополнительного ухода. Более того, если Вы привыкли работать на кухне “в европейской манере”, постоянно поправляя нож мусатом, нож из 40Х13 является неплохим выбором.
Иностранным аналогом этой стали считается популярная 420ая сталь.

Сталь 95Х18 – неплохая отечественная нержавеющая сталь, но, к сожалению, довольно капризная в закалке и обработке. У уважаемых производителей имеет высокую твердость, при этом гибкая и достаточно прочная. Нож из этого материала не так просто хорошо заточить, как обычный кухонный, но держать остроту клинок будет довольно долго. При перекаливании нож может быть хрупким, легко ломаться и выкрашивать участки лезвия. При длительном контакте с влагой и тем более с солью может незначительно проявляться коррозия. При всем этом – одна из лучших сталей отечественного ножеделия, с которой работают как крупные производители, так и уважаемые частные мастера. Импортным аналогом считается сталь 440В.

Сталь 50Х14МФ использует ряд крупных производителей. При качественной термообработке из нее получаются твердые и прочные клинки, хорошо держащие заточку. Как и для любой другой стали, недокаленные экземпляры отличаются мягкостью и быстрым износом, перекаленные – хрупкостью. Многие считают, что при должной твердости клинок будет хрупким, поэтому призывают осторожно относиться к длинным тонким клинкам из 50Х14МФ. В целом неплохая универсальная сталь, хотя изредка может коррозировать при длительном контакте с влагой, по свойствам близка к отечественной стали 65Х13. Эту сталь не следует путать с “пятидесятой” 50Х12, которая представляет собой “промежуточный вариант” между 40Х12 и 65Х13 и применяется в основном для изготовления кухонных ножей.

http://quappe.narod.ru/steel.html

СОСТАВНЫЕ ЭЛЕМЕНТЫ СТАЛЬНЫХ СПЛАВОВ

Если говорить примитивно, то сталь – это сплав железа с углеродом. Если углерода слишком много, то получается чугун. Если слишком мало, то это называется жесть. Все, что посередине – можно назвать сталью. Ее различные типы определяются не только и не столько пропорциями железа и углерода, сколько легированием различными добавками и примесями, которые придают стали различные свойства. Ниже приведены в алфавитном порядке типы стальных сплавов, которые содержат следующие основные компоненты:

Углерод: Присутствует во всех типах сталей как основной элемент, придающий твердость и жесткость. Чаще всего ожидаем от стали содержания углерода более 0,5% (это так называемые высокоуглеродистые стали)

Хром: придает сплаву износостойкость, способность к закаливанию, и, что самое важное, устойчивость к коррозии. Сталь с содержанием не менее 13% хрома принято называть “нержавеющей”. Хотя, несмотря на это наименование, любая сталь может корродировать, если за ней не ухаживают должным образом.

Марганец: важный элемент сплава, придает металлу зернистую структуру, и способствует прочности клинка, а также жесткости и износостойкости. Используется при улучшении стали в процессе проката и ковки (так называема “раскисленная сталь”). Присутствует во всех ножевых стальных сплавах, за исключением типов A-2, L-6, и CPM 420V.

Молибден: твердоплавкий элемент, предотвращает ломкость и хрупкость клинка, придает стойкость к нагреву. Присутствует во многих сплавах. Так называемые “закаливаемые на воздухе” стали содержат не менее 1% молибдена, который делает возможным такой типа закалки.

Никель: используется для твердости и устойчивости к коррозии, а также для вязкости сплава. Присутствует в сталях L-6, а также в AUS-6 и в AUS-8.

Кремний: используется для крепости клинка. Также как и марганец, используется при ковке клинка

Вольфрам: придает лезвию износостойкость. При сочетании с хромом или молибденом, вольфрам делает сталь “быстрорежущей”. Такая сталь марки М-2 имеет наибольшее содержание вольфрама. Также применяется при изготовлении танковой брони

Ванадий: способствует износостойкости и прочности. Твердоплавкий элемент повышенной твердости, который необходим при изготовлении мелкозернистой стали. Многие сплавы содержат ванадий, но наибольшее его содержание – в марках M-2, Vascowear, а также CPM T440V и 420V (в порядке убывания содержания ванадия). Сталь BG-42 отличается от стали ATS-34 в основном добавлением ванадия.

УГЛЕРОДИСТЫЕ СТАЛЬНЫЕ СПЛАВЫ (НЕ-НЕРЖАВЕЮЩАЯ СТАЛЬ)

Чаще всего лезвия ножей из такой стали кованные. Нержавеющая сталь также может коваться (люди типа Шона МакВильямса делают кованную “нержавейку”), но это очень тяжело. Также добавим, что углеродистая сталь может быть по выбору закалена либо отпущена для придания лезвию твердости режущей кромки и при этом упругости. Нержавейка не может быть так просто обработана по своему усмотрению. Конечно, углеродистая сталь гораздо более быстро корродирует, чем нержавеющая. Также она часто немного проигрывает нержавеющей по многим параметрам. Тем не менее, ниже приведенные марки углеродистых сталей бывают очень хороши, особенно при должной закалке.

По обозначениям системы AISI, стали с номерами 10хх – углеродистые, а остальные номера являются легированными сплавами. Например, серия маркировок 50хх будет сталями с хромом.

По системе SAE, стали с буквенными индексами (например, A-2, W-2) являются инструментальными.

Также существует классификация ASM, но она гораздо реже встречается и используется, и здесь ей не будет уделено внимания.

Чаще всего, последние цифры обозначения стали близки к содержанию в ней углерода. Так, в стали 1095, скорее всего, примерно 0,95% углерода, в стали 52100 – около одного процента, в стали 5160 – около 0,6%.

O-1
Очень популярный тип стали у кузнецов, имеет репутацию “великодушной, снисходительной”. Отличная сталь, которая отлично воспринимает и держит воронение лезвия, и при этом очень прочная. Однако, она быстро ржавеет. Сталь О-1 используется в ножах Randall, как это делает и Mad Dog.

W-2
Вполне твердая и хорошо держащая заточку сталь, благодаря содержанию 0,2% ванадия. Большинство напильников сделано из марки W-1, которая является той же W-2, но без содержания ванадия.

Серия номеров, начинающихся с “10” (1084, 1070, 1060, 1050 и так далее)
Большая часть марок, номера которых начинается с десятки, создана специально для изготовления ножей, однако сталь 1095 используется в ножевых лезвиях наиболее часто. Если выстроить по порядку марки начиная с 1095 и до 1050, в общем можно сказать, что при убывании номера убывает количество углерода в стали, она хуже держит заточку лезвия и становится более вязкой. Поэтому чаще всего марки 1060 и 1050 используются для изготовления мечей. Для ножей 1095 считается “стандартной” маркой углеродистой стали, не самой дорогой и при этом с хорошими качествами. Также эта марка обладает достаточной жесткостью и очень хорошо держит заточку, но при этом легко ржавеет. Это простая марка стали, содержащая, кроме железа, еще один-два элемента – около 0,95 углерода и иногда около 0,4% марганца. Различные kabars часто используют марку 1095 в черненым покрытием.

Carbon V
Эта торговое наименование марки стали, принадлежащее компании Cold Steel. Она не ограничивается одной какой-то определенной сталью, а обозначает весь подобный тип сплавов, используемых этой компанией. Маркировка имеет дополнительные индексы для отличия конкретной марки сплава. По свойствам Карбон-Ви – это нечто среднее между О-1 и 1095, и при этом ржавеет примерно как О-1. Ходят слухи, что Карбон-Ви – это на самом деле О-1 (что на сама деле вряд ли правда) или просто 1095. Многочисленные инсайдеры от металлургии настойчиво утверждают, что это 0170-6. Некоторые испытания (“искровые пробы”) показали близость к 50100-В. Между 50100-Би и 0170-6 практически нет разницы (это фактически одна и та же сталь), так что действительно похоже, что к ним можно приравнять и Carbon V.

0170-6 / 50100-B
Существуют различные обозначения для одной и той же марки стали – 0170-6 (по классификации металлургов) и 50100-В (по классификации AISI). Это хороший хромо-ванадиевый стальной сплав, который отчасти похож на О-1, но гораздо менее дорогой. Ныне покойный Блэкджек делал некоторые ножи из 0170-б, и Колдстиловский Карбон-Ви, возможно, является этой же маркой стали. 50100 – это та же сталь 52100 с примерно третью ее хрома, а приставка “-В” в маркировке 50100-В указывает на то, что эта сталь была изготовлена с использованием ванадия и является хромо-ванадиевым стальным сплавом.

A-2
Это отличная самозакаливающаяся инструментальная сталь, известная своей прочностью и удерживанием режущих свойств кромки. Самозакаливание не позволяет дополнительно закаливать/отпускать ее. Ее выдающаяся прочность делает ее самым часто используемым материалом для боевых ножей. Крис Рив (Chris Reeve) и Фил Хатсфилд (Phil Hartsfield) оба используют А-2, и Блэкджек выпускал некоторые модели из этой марки стали.

L-6
Вообще это марка сталей для ленточных пил, очень прочная и хорошо держащая заточку. Это, как и О-1, очень податливая для ковки сталь. Это одна из лучших сталей для изготовления ножей, особенно там, где требуется прочность.

M-2
Так называемая “высокоскоростная” сталь, сохраняет свои свойства (и химический состав) даже при очень высоких температурах, и поэтому используется в промышленности при работах с резкой при сверхвысоких температурах. Также прекрасно держит заточку. Достаточно прочная сталь, однако не в той степени, как другие марки, описанные в этом разделе; однако, в любом случае прочнее нержавеющей стали и гораздо лучше сохраняет режущие качества, но при этом легко ржавеет. Компания Benchmade начала использовать сталь М-2 в одном из вариантов AFCK.

5160
Эта марка стали очень популярна у кузнецов, особенно сейчас, и принадлежит к классу профессиональных высококачественных сталей. По существу, это простая по составу пружинящая сталь с добавлением хрома для лучшей закаливаемости. Хорошо держит заточку, но известна в основном благодаря своей выдающейся прочности (как L-6). Часто используется для изготовления мечей благодаря своей прочности, и также а также является материалом для изготовления особо твердых ножей.

52100
Это шарикоподшипниковая марка стали, и также часто используется для ковки. Похожа на марку 5160 (однако содержит около одного процента углерода, тогда как 5160 – около 0,6%), но лучше держит заточку. При этом она не такая прочная, как 5160, и чаще используется для изготовления охотничьих ножей, а также других ножей, которые должны обладать немного меньшей прочностью, чем сделанные из стали 5160, в пользу лучшего сохранения остроты лезвия.

D-2
Сталь D-2 иногда называют “полу-нержавеющей”. Она содержит около 12% хрома, что совсем немного недотягивает до параметров нержавеющей стали. Это самая стойкая к коррозии саль из всех углеродных, и при этом отлично держит заточку кромки лезвия. Но она менее прочная, чем другие стали этого раздела, и при этом не поддается окончательной полировке. Ее использует Боб Дозер (Bob Dozier).

Vascowear
Очень редкая марка стали, с высоким содержанием ванадия. Слишком тяжелая в обработке, но очень износостойкая марка. В производстве практически не встречается.

“НЕРЖАВЕЮЩАЯ” СТАЛЬ

Помните, что любая сталь может ржаветь. Но так называемые “нержавеющие” стали благодаря добавке не менее 13% хрома, имеют значительную стойкость к коррозии. При этом следует обратить внимание, что одного процентного содержания хрома еще недостаточно для признания стали относящейся к разряду “нержавеющих”. В ножевой промышленности де-факто принят стандарт в 13% хрома, но справочник по металлам ASM говорит, что вполне достаточно “более 10%”; другие источники устанавливают свои количественные границы. Добавим, что легирующие элементы подвержены сильному влиянию содержания хрома; более низкая доля хрома с правильно подобранными другими примесями могут дать тот же самый эффект “нержавейки”.

420
Более низкое содержание углерода (менее полупроцента), чем в 440-х марках, делают эту сталь слишком мягкой и плохо держащей заточку. Благодаря своей высокой коррозионной стойкости часто применяется для изготовления ножей для подводников. Часто используется для очень недорогих ножей; кроме использования в условиях соленой воды, слишком мягкая для изготовления функционального лезвия. Из нее делают дешевые ножи, произведенные в Юго-Восточной Азии. Также ее (разновидность 420er) используют и европейские и американские производители (например, Magnum) невысокой ценовой категории. (примечание Ann’s: нет ничего более убого, чем серрейтор на Магнуме, у которого лезвие сделано из 420er, потому как эти самые присадки, дающие индекс er, не могут восполнить низкое содержание углерода – сталь все равно мягкая!)

440 A – 440 B – 440C
Содержание углерода (и твердость соответственно) этого типа нержавеющей стали возрастает от А (0,75%) к В (0,9%) до С (до 1,2%). Сталь 440С – отличная высокотехнологичная нержавеющая сталь, обычно твердостью 56-58 единиц. Все три типа 440-й стали хорошо сопротивляются коррозии, причем 440А – лучше всего и 440С – наименьшим образом из этих трех. В ножах SOG Seal 2000 используется сталь 440А, Рендел (Randell) использует сталь 440В для своих нержавеющих ножей. Марка 440С распространена повсеместно и общепризнана как вторая основная ножевая нержавеющая сталь (первой основной считают все же ATS-34). Если Ваш нож маркирован “440”, это скорее всего наименее дорогая сталь 440А – если производитель использовал более дорогую 440С, он непременно это укажет. По общим ощущениям, сталь 440А (и ей подобные) достаточно хороша для повседневного использования, особенно когда она качественно закалена (ходят много хороших отзывов о закалке стали 440А фирмой SOG). Версию 440В можно назвать промежуточным вариантом, а сталь 440С – лучшая из трех.

425M – 12C27
Обе марки стали очень похожи на 440А. 425М (около полупроцента углерода) используется фирмой Buck при изготовлении ножей; сталь 12С27 (около 0,6% углерода) считается традиционной скандинавской и используется для изготовления финских ножей “пукко”, а также норвежских ножей.

AUS-6 – AUS-8 – AUS-10 (6A 8A 10A)
Это японские марки нержавеющей стали, сравнимые с маркой 440А (сталь AUS-6, содержит 0,65% углерода) и со сталью 440B (AUS-8, 0,75% углерода), а также с 440C (AUS-10, 1.1% углерода). Сталь AUS-6 используется компанией Al Mar; компания Cold Steel использует AUS-8, что сделало эту марку стали довольно популярной. Хотя колдстиловская закалка такой стали и не держит заточку так же хорошо, как ATS-34, но она немного мягче и, возможно, чуть прочнее. AUS-10 содержит углерода почти столько же, сколько 440С, но несколько меньше хрома, поэтому немного хуже сопротивляется коррозии но, возможно, немного тверже. Все три эти типа стали содержат примесь ванадия (который отсутствует во всей 440й серии), что добавляет металлу износостойкости.

GIN-1( также называемая G-2)
Сталь, имеющая чуть меньше углерода и молибдена, но чуть больше хрома, чем ATS-34, и используется известной компанией Spyderco. Просто очень хорошая нержавеющая сталь.

ATS-34 – 154-CM
В настоящий момент является самой высокотехнологичной сталью. 154-СМ – это маркировка подлинного американского варианта стали, который довольно долгое время не производился и в настоящее время не используется, хотя сейчас ходят новости о том, что эта сталь снова может быть задействована. Сталь ATS-34 – разработка компании Хитачи (Hitachi), которая уж слишком похожа на сталь 154-СМ. Это сталь высочайшего качества, с нормальной твердостью около 60 единиц, очень хорошо держит заточку и при этом достаточно прочная, несмотря на такую твердость. Не так хорошо противостоит коррозии, как сталь 400-х марок. Многие традиционные производители используют сталь TS-34 – такие, как компания Spyderco (в своих ножах высшей категории)и Benchmade.

ATS-55
Эта сталь очень похожа на ATS-34, но без содержания молибдена и с добавкой некоторых других присадок. Про эту сталь не так много известно, но, судя по всему, она обладает такой же способностью к сохранению остроты режущей кромки, как и ATS-34, но при этом более твердая. Так как молибден – дорогое вещество, используемое для “высокоскоростных” лезвий, а ножам не всегда нужны такие свойства, то замена молибдена, будем надеяться, сильно уменьшит стоимость стали и при этом сохранит свойства ATS-34. Эта сталь часто используется в ножах фирмы Spyderco.

BG-42
Боб Лавлес (Bob Loveless) представил эту марку стали как перемагниченную ATS-34. BG-42 – это нечто, похожее на ATS-34, с двумя основными отличиями. Там в два раза больше магния, и 1,2% ванадия (которого в ATS-34 вообще нет), благодаря чему сталь вполне может держать заточку даже лучше, чем ATS-34. Крис Ривз (Chris Reeves) перешел на использование BG-42 с ATS-34 в своих ножах Sebenzas.

CPM T440V – CPM T420V
Эти две стали великолепно держат заточку (лучше ATS-34), но при этом тяжело затачиваются первый раз. В обеих сталях высокое содержание ванадия. Компания Spyderco изготавливает как минимум одну модель из CPM T440V. Традиционный производитель ножей Шон МакВильямс (Sean McWilliams) считается одним из поклонников марки 440V, которую сам и кует. В зависимости от закалки, ожидается более тяжелая работа по затачиванию таких лезвий, при этом не стоит ожидать такой же прочности, как у ATS-34. Вариант 420V – это сталь компании CPM, аналог стали 440V, с меньшим содержанием хрома и удвоенной долей ванадия, более износостойкая и, возможно, более прочная, чем 440V.

400-х-сотая серия нержавеющих сталей
Компания Cold Steel, прежде чем начать использовать AUS-8, продавала многие свои изделия под маркировкой “400 Series Stainless”. Другие производители ножей также иногда используют этот термин. На самом деле обычно под этим термином скрывается недорогая сталь 440А,хотя ничто не ограничивает компанию в использовании любой другой стали марки 4хх, например, 420 или 425М, и называть это “сталь 400-сотой серии”.

http://www.knifehelp.net/

kykycapol.livejournal.com

О сталях для ножей. Какая сталь самая лучшая?: panzer038

Свойства сталей определяются следующими характеристиками:
Твердость (Hardness) — способность противостоять деформациям и нагрузкам под воздействием внешних сил
Прочность (Toughness ) — устойчивость к сколам или трещинам во время «тяжелого» использования. Также этим характеризуется способность стали гнуться и не ломаться. Чем твердже сталь, тем меньше ее прочность.
Износостойкость — способность противостоять износу, истиранию во время обычного использования
Коррозионная стойкость — способность сопротивляться внешним воздействиям среды (ржавчина и т.д.) Высокая стойкость к коррозии, как правило, достигается в ущерб другим свойствам ножа.
Способность к удержанию заточки.
Самая большая проблема в разработке сталей — это баланс прочности и твердости. Можно создать экстремально твердую сталь, но такой клинок может разлететься на кусочки, если вы уроните его на асфальт. И наоборот, лезвие может быть очень прочным и его можно будет гнуть руками — но оно не будет нормально держать заточку.
Поэтому на вопрос « какая самая лучшая сталь для ножа» ответ может быть только один — «зависит его предназначения». Не зная, как будет использоваться нож, нельзя подобрать оптимальную для него сталь.
Сводная таблица характеристик сталей.http://bestpocketknifetoday.com/knif…position-chart
Таблица сталей

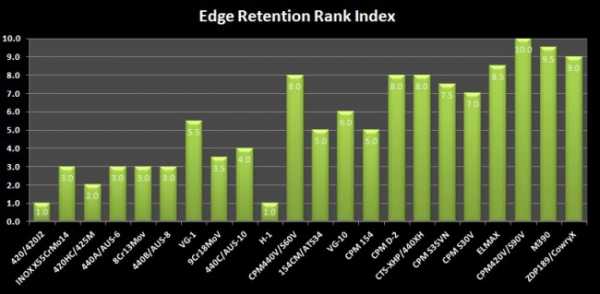

Удержание заточки

Содержание углерода

Сопротивляемость износуПремиум сегмент.
M390

Нержавеющая сталь с хорошей стойкостью к износу и ржавчине благодаря высокому содержанию хрома и ванадия. Сталь хорошо точится и великолепно держит заточку. Одна из лучших современных ножевых сталей. Широко используется фирмой benchmade. Становится популярной во многом благодаря “народному ” Benchmade Barrage (один из самых дешевых ножей с M390). Потихоньку начинает использоваться другими производителями.

ZDP-189
Японская сталь, характеризуется большой твердостью но, тем не менее, приемлемой пластичностью. Хорошо полируется, отлично режет. Нежно любима фирмой Spyderco, которая ставит ей в ножи старшего ценового сегмента и некоторые «лимитные» версии. Недостатки стали — хрупкость, склонность к выкрашиванию.

CPM S35VN
В 2009г фирма Crucible Particle Metallurgy и известный ножевой мастер Крис Рив представили улучшенную версию широко известной S30V под названием S35VN. Благодаря использованию более мелкой структуры порошка и добавлению небольшого количества ниобия им удалось улучшить прочность и способность принимать заточку.

CPM S30V
Эта сталь характеризуется отличной способностью держать заточку и антикоррозийной стойкостью. Сталь была создана в США, используется в ножах вехнего ценового сегмента. Общепризнанно одна из лучших современных сталей с хорошим балансом прочность/твердость.

Elmax
Европейская порошковая сталь с высоким содержанием хром-ванадий-молибдена с высокой стойкостью к износу и коррозии.

BG-42
Эта сталь характеризуется отличной способностью к удержанию заточки, высокой износостойкостью. Но она не очень хорошо поддается заточке.

«Хай энд».
154CM

Достаточно твердая сталь, созданная в США, с приемлимой степенью сопротивления коррозии. Имеет хорошую прочность, достаточную для большинства видов применения ножа, хорошо держит заточку. Эту сталь очень любит фирма Benchmade и использует ее во многих своих ножах . По составу 154CM похожа на стали СPM, но техпроцессы их производства отличаются. В производстве CPM используются более мелкие частицы углерода, благодаря этому она лучше удерживает остроту…впрочем, обычный пользователь разницы может и не увидеть.

ATS-34
Японская версия стали 154CM. По свойствам они очень похожи. Сталь высокого качества, популярная среди производителей ножей. Для нее характерно хорошее удержание заточки, но она менее устойчива к ржавчине, чем , например стали 440с (а это уже нижний ценовой сегмент).

D-2
Эту сталь можно назвать «полу-нержавейкой». В ней недостаточно хрома (14%), чтобы ее квалифицировать как «нержавеющую», но она, тем не менее, имеет приемлемую стойкость к коррозии. D2 более твердая сталь, чем 154СМ или ATS-34, и держит заточку чуть лучше. Но точить ее — сложнее. D-2 широко используется многими ножевыми фирмами, от Benchmade до Kizlyar Supreme.

VG-10
Сталь похожа на 154СМ и ATS-34, но в ней чуть больше хрома и содержится ванадий (что, теоретически, делает ее немного лучшей). Сталь японская, производится не так давно, и очень любима фирмой Spyderco, которая ставит ее чуть ли не во все свои модели дешевле 100$. Сталь твердая, неплохо точится , но и не такая прочная, имеет склонность к выкрашиванию.

Верхний средний уровень
440С

Нержавейка, используемая великим множеством производителей, характеризуется небольшой ценой и универсальностью. В ее составе очень много углерода и хрома. Сталь достаточно твердая , не склонная к износу и питтингу. Точится легко.

AUS-8
Японская сталь, хорошо устойчива к ржавчине, как и 440С. Она достаточно твердая, но не так хорошо держит заточку, как более «крутые» стали, которые содержат больше углерода. Легко точится.

8Cr13MoV
Китайская сталь, по свойствам сравнима с AUS-8, но содержит чуть больше углерода. Хорошая сталь за свои небольшие деньги. Даже именитые производители , как Спайдерко, Boker, Kershaw используют ее в недорогих моделях ножей. А уж если посмотреть на «китайцев», 8Cr13 можно встретить чуть ли не на каждой второй модели.

14C28N (Sandvik)
Шведская сталь среднего уровня. Отлично точится. Широко используется в скандинавских ножах, например, во многих моделях Mora.

Нижний средний уровень
420HC

Похожа на 420, но имеет больше углерода (HC — «High Carbon»). Достоинствами не блещет, но именитые производители (такие, как, например, Buck) выжимают из нее все, на что она способна, благодаря хорошей термообработке. От этого сталь лучше держит заточку и сопротивляется коррозии.

440A
Очень похожа на 440HC, но несет чуть больше хрома, благодаря чему имеет чуть лучшие антикоррозийные свойства.

Нижний уровень
420

Дешевая сталь, но вполне пригодная для широкого применения. В ней достаточно мало углерода, что делает ее мягкой, из за этого сталь быстрее тупится, чем более дорогие. Зато она прочная и гибкая, устойчива к питтингу. Правда, изнашивается она достаточно быстро. Ножи из такой стали — обычно дешевый ширпотреб.

AUS-6
Японский аналог 420й стали. Как правило, сталь невысокого качества с маленьким содержанием углерода. Встречается в старых моделях Спайдерко и других форм.

Дамасская сталь
Эта сталь пришла со Средней Азии, где широко использовалась еще в средние века. Она узнается моментально благодаря уникальному узору, который образуется от сварки нескольких разных сталей. Есть очень много легенд о свойствах этой стали, но сейчас она популярна только благодаря своей красоте. Такие ножи — для полки и коллекционеров, для работы лучше взять другую сталь.

В заключение хочется сказать, что все из перечисленных современных сталей среднего и высокого класса вполне подходят для использования обычным человеком. При выборе карманного ножа для «незамороченного» пользователя стоит обратить бОльшее внимание на другие его характеристики, такие как размеры, вес, вид и материал рукоятки и так далее.

Использованы материалы сайта http://bestpocketknifetoday.com/disc…t-knife-steel/
оригинал:http://edcgear.ru/likbez/o-stalyax-d…luchshaya.html

panzer038.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
