6 е – Лампа 6Е5С (Индикатор) — DataSheet
alexxlab | 03.05.2020 | 0 | Вопросы и ответы
Лампа 6Е5С (Индикатор) — DataSheet
| Корпус лампы 6Е5C |
Октальный цоколь ламп | |
Схема соединения электродов лампы 6Е5CОписание
Электронно-световой индикатор для визуальной настройки радиоприемников и магнитофонов. Оформление — в стеклянной оболочке, с октальным цоколем. Масса 42 г.
| Параметр | Условия | 6Е5C | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 300±25 | мА |
| Ток анода | — | 5,3±1,9 | |
| Ток анода кратера | — | 3±2,6 | мА |
| Обратный ток сетки | — | ≤2 | мкА |
| Крутизна характеристики | — | 1,2±0,4 | мА/В |
| Напряжение отсечки тока, отрицательное | — | 5±4,5 | В |
| Коэффициент усиления | — | 23±5 | — |
| Наработка | — | ≥1500 | ч |
| Параметр | Условия | 6Е5С | Ед. изм |
| Напряжение накала | — | 5,7-6,9 | В |
| Напряжение анода | — | 250 | В |
| Напряжение анода кратера | — | 140-250 | В |
| Напряжение между катодом и подогревателем | — | 100 | В |
| Устойчивость к внешним воздействиям | |||
| Интервал рабочих температур окружающей среды | — | -60…+70 | ºС |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
Светодиодный индикатор уровня сигнала, имитация лампы 6е5с
Magic Eye Tube 6E5C – схема простого LED индикатора уровня звукового сигнала.
Автор: Не буду я мудрствовать лукаво, а без лишних раздумий и затей приведу-ка выдержку из статьи Сергея Комарова в журнале “Радио” № 8 за 2010 г:
“Электронно-световые индикаторы появились в начале 30-х годов прошлого века в Германии. Они предназначались для
индикации точной настройки АМ радиоприемника на радиостанцию. Второй целью, о которой в технической среде не принято
было говорить, однако, она была главной в капиталистической экономике – было желание всколыхнуть рынок радиоприемников,
представив новые аппараты, не только обеспечивающие прием радиостанций, но и оживленные красивым, и доселе невиданным
устройством, шевелящимся в зависимости от уровня сигнала принимаемой радиостанции. Это в буквальном смысле оживляло
радиоприемники.
Вот такую вещь мы и воспроизведём на этой странице, а поскольку все предыдущие разработки были выполнены на полупроводниках, то не будем резко окунаться в мир высоких анодных напряжений, а сымитируем наш 6Е5С на светодиодах.
И коли уж плодотворная дебютная идея выдвинута, а она, по мнению античного Платона, поважнее любой материи, воплощение нашей задумки будет настолько простым и незатейливым, что я даже не стану отвлекать от дел и приглашать уважаемого Оппонента, прописавшегося где-то на очередном форуме.
Оппонент: А меня приглашать не надо, я никуда и не уходил.
Если бы все было так просто и красиво, китаёзы уже давно бы завалили рынок
дешёвыми поделками. Очень сильно сомневаюсь в успехе подобного мероприятия.
Автор: Оставим это на совести наших китайских друзей. Успех любит смелых и наглых, не надо бояться быть первым, главное шибануть резко и неожиданно – кулаком в челюсть, ногой в пах.
А для того, чтобы понимать, что мы хотим получить в сухом остатке, начнём с демонстрации работы уже готового устройства.
На демонстрации видно, что очерёдность включения светодиодов – обратная, то есть количество горящих светодиодов обратно
пропорционально уровню входного сигнала.
Желание сохранить диаметр индикатора близким к ламповому оригиналу наложило ограничение на количество светодиодов, у меня их поместилось
15 штук, а это означает, что количество каналов аналого-цифрового преобразователя будет ограничено 8-мью уровнями.
Рис.1
За основу индикатора было решено взять распространённый АЦП LM3914. Эти микросхемы способны управлять 10-тью
светодиодами, что в нашем случае – более, чем достаточно.
Плохенькие с точки зрения крутизны преобразования компараторы,
входящие в состав микросхемы, для нашего варианта скорее плюс, чем минус – этот недостаток поможет нам дать визуальную иллюзию
“аналоговости” переключения уровней. Этот эффект мы усилим ещё больше, ограничив уровень сигналов, поступающих на вход
компараторов, величиной в 1 вольт.
Теперь приведу схему устройства.
Рис.2
Приведённый индикатор уровня сигнала предназначен для работы совместно с усилителем низкой частоты, подключается к линейному входу и обладает чувствительностью 350мВ.
Используемая нами микросхема LM3914 обладает линейной характеристикой преобразования аудиосигнала, что для нашего случая не
очень здорово.
C этой целью в простой усилительный каскад с общим эмиттером на транзисторе Т1 введена цепочка R1, R3, D1, D2.
Изменением номинала резистора R1 можно в некоторых пределах регулировать чувствительность индикатора.
На транзисторе Т2 собран пиковый детектор входного сигнала, обеспечивающий нам обратную характеристику срабатывания компараторов.
При нулевом сигнале на входе устройства, выходное напряжение на эмиттере Т2 максимально и горят все светодиоды.
Настройка индикатора сводится к установке подстроечного резистора R9 в приграничное положение, при котором при отсутствии входного сигнала начинают светиться все светодиоды.
При отсутствии маниакального желания следовать оригинальному размеру лампового оригинала имеет смысл несколько увеличить диаметр
индикатора. Это позволит нам повысить количество каналов аналого-цифрового преобразователя до 10-ти уровней, а также добавить
несколько пар светодиодов, находящихся в постоянном свечении (ведь ламповый Magic Eye никогда полностью не раскрывается).

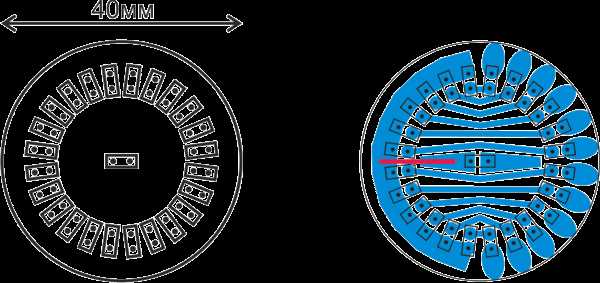

Рис.3
В связи с увеличением количества каналов, степень компрессии входного сигнала уменьшена, а диапазон амплитуд входных сигналов, обрабатываемых АЦП – увеличен.
Продемонстрирую работу и этого индикатора.
Теперь всё! Работа устройства описана, принципиальная схема приведена, величины напряжения в контрольных точках указаны.
Оппонент: А неплохо получилось, весьма неплохо, очень даже похоже. Разделяю энтузиазм. Хочу собрать такой индикатор. Из чего сделан корпус?
Автор: О, как!
Пациент оживился и даже заговорил. Энтузиазм заразен, но быстро излечим. Хотя как знать…
Рис.4
В качестве внешнего кольца для первого индикатора хорошо пришёлся ободок от дверного глазка. Все лишнее от него было беспощадно отпилено,
а на вакантное место приклеена трубка с внутренним диаметром около 24мм.
Прототипом для трубки послужила неприкосновенная частная собственность жены – пробка от какой-то косметической лабуды.
Лестью, а также врождённой способностью быстро оценить ситуацию и предпринять наиболее правильный порядок дальнейших действий,
пробка у жены была экспроприирована и прилажена к ободку на эпоксидный клей ЭДП Дзержинского производителя.
Вместо выброшенного за ненадобностью окуляра дверного глазка был вклеен пирог их 3-ёх слоёв тонкого пластика:
внешний – из дымчатого оргстекла от какой-то канцелярской приблуды,
внутренний – из квадратной матовой полиэтиленовой бутылки из-под растворителя.
Для второго индикатора в качестве внешнего ободка выступила накладка от круглого дверного фиксатора. Всё остальное было
изготовлено по аналогии с предыдущим случаем из подручных средств, найденных в недрах домашнего хозяйства.
Вот теперь точно все!
Всем творческих побед, а для Оппонента вспомню старый анекдот:
– Доктор, я вылечусь?
– Да мне и самому интересно…
vpayaem.ru
Лампа 6Е1П (Индикатор) — DataSheet
| Корпус лампы 6Е1П |
| |
Схема соединения электродов лампы 6Е1П
Цоколь миниатюрных ламп с диаметром 22,5 ммОписание
Электронно-световой индикатор для визуальной настройки радиоприемников и магнитофонов. Оформление — в стеклянной оболочке, миниатюрное. Масса 26 г.
| Параметр | Условия | 6Е1П | EM80 | Ед. изм. |
| Аналог | — | — | — | — |
| Ток накала | — | 300±25 | 300 | мА |
| Ток анода | — | 2,0±1,5 | 2,55 | мА |
| Ток анода кратера | — | ≤4 | 2,3 | мА |
| Обратный ток сетки триода | — | ≤0,5 | — | мкА |
| Крутизна характеристики | — | ≥0,5 | ≥0,7 | мА/В |
| Коэффициент усиления | — | 24 | — | — |
| Напряжение отсечки тока анода, отрицательное | — | 15±5 | 10 | В |
| Наработка | — | ≥3000 | — | ч |
| Параметр | Условия | 6Е1П | EM80 | Ед. изм |
| Напряжение накала | — | 5,7-6,9 | 5,7-6,9 | В |
| Напряжение анода | — | 250 | 300 | В |
| при включении лампы | 350 | 550 | ||
| Напряжение анода кратера | — | 150-250 | 160-300 | В |
| при включении лампы | 350 | 550 | В | |
| Напряжение между катодом и подогревателем | — | 100 | 100 | В |
| Мощность, рассеиваемая анодом | — | 0,2 | 0,2 | Вт |
| Сопротивление в цепи сетки | — | 3 | 3 | МОм |
| Устойчивость к внешним воздействиям | ||||
| Интервал рабочих температур окружающей среды | — | -60…+70 | — | ºС |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
Микроконтроллерный имитатор электронно-световых индикаторов 6Е5С и EM4
Разное
Главная Радиолюбителю Разное
Радиолюбители, занимающиеся реставрацией ламповых радиоаппаратов, изготовленных в середине прошлого века, знают, что с каждым годом всё труднее приобрести электронносветовые индикаторы, особенно импортного производства. Предлагаемый имитатор не требует дефицитных и дорогостоящих деталей и позволяет без вмешательства в схему аппарата заменить наиболее распространённые индикаторы 6Е5С и EM4. Выбор для имитации именно этих индикаторов обусловлен также сходством их конструкции и почти одинаковыми размерами кратера и ширмы. Возможна также замена EM1, EM11 и других электронно-световых индикаторов с круглым кратером. Питание – от цепи накала заменяемого индикатора.
Идея замены электронно-световых индикаторов электромеханическими возникла почти сразу за появлением самих электронно-световых индикаторов. Так называемый “ортоскоп”, изображённый на рис. 1, появился в 1925 г. В 1947 г. на основе “ортоскопа” был создан индикатор, явно подражавший “магическому глазу” (рис. 2 и рис. 3 ), а в 1949 г. выпустили даже “магнитный глаз” (рис. 4). Однако широкого распространения эти индикаторы не получили.
Рис. 1. “Ортоскоп”

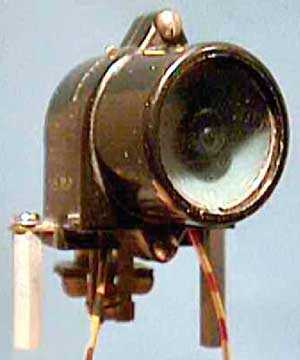

Рис. 2. “Магический глаз”
Рис. 3. “Магический глаз”
Рис. 4. “Магнитный глаз”
Эскиз конструкции предлагаемого оптико-механического индикатора показан на рис. 5. Его основа – бесщёточный, с внешним ротором электродвигатель 10 от компьютерного вентилятора 4010M12S типоразмера 40×40 мм. Удалены лопасти вентилятора и внешний фланец. Спицы статора укорочены так, чтобы они вписались в окружность диаметром 27 мм. К торцу ротора приклеена цилиндрическая шторка 12 с наружным диаметром 8 мм, высотой 7…10 мм и прорезью шириной 0,8…1 мм по образующей. Шторка 12 вращается внутри неподвижного конического экрана 5, её торец прикрыт непрозрачной ширмой 6, внутри которой находится источник света 7 – сверхъяркий светодиод зелёного цвета свечения. Проводники 13, подводящие ток к светодиоду, одновременно служат кронштейнами, крепящими экран 5 и ширму 6. Таким образом, внутренняя поверхность экрана 5 освещена через щель во вращающейся шторке 12, что при непрерывной работе источника света создаёт равномерную засветку этой поверхности. Если в определённые моменты времени источник включать и выключать, на экране станут видны светлые и тёмные секторы.
Рис. 5. Эскиз конструкции оптико-механического индикатора
Внутренняя поверхность экрана 5 окрашена в белый цвет, а его внешняя поверхность и видимые через прозрачный колпак 8 шторка 12, кронштейны-проводники 13 и внутренняя поверхность кожуха 9 – в чёрный цвет. Если применить светодиод повышенной яркости белого свечения, то внутреннюю поверхность экрана 5 нужно сделать зелёной.
Датчик начала отсчёта угла поворота 4 – оптрон с открытым оптическим каналом, реагирующий на белую метку 14, нанесённую на цилиндрическую поверхность ротора электродвигателя 10. Возможно применение и оптрона, реагирующего на нарушение опти-ческой связи между излучающим диодом и фототранзистором (например, от привода гибких дисков). Но в случае его применения на роторе двигателя 10 необходимо закрепить непрозрачный “флажок”, перекрывающий при вращении рабочий зазор оптрона. Такая конструкция может выйти за габариты имитируемой лампы, но в любом случае плата 3 с оптроном 4 будут спрятаны за шкалой радиоаппарата. Изменять конструкцию его лицевой панели или подшкальника не потребуется.
К статору электродвигателя 10 приклеена печатная плата 2 с деталями системы управления имитатором, которая противоположным торцом вставлена в цоколь 1, идентичный цоколю заменяемой электронной лампы. На плату, электродвигатель и детали электромеханического формирователя изображения надет и вставлен в цоколь 1 металлический кожух 9, скреплённый с платой 2 резьбовой втулкой 11. Внешнюю поверхность кожуха для имитатора лампы 6Е5С рекомендуется окрасить в серый или серебристый цвет, а для имитатора лампы EM4 – в красный цвет.
Рис. 6. Принципиальная схема основы системы управления
Основа системы управления, принципиальная схема которой показана на рис. 6, – микроконтроллер PIC16F73-I/P (DD1), описание которого можно найти в [1]. Рабочий цикл его программы состоит из четырёх фаз:
– измерения напряжения на “сетке” имитатора;
– измерения длительности оборота ротора двигателя;
– обработки содержимого результата измерения напряжения и регистров таймера-счётчика;
– формирования изображения.
Напряжение измеряется с помощью имеющегося в микроконтроллере DD1 восьмиразрядного АЦП последовательного приближения, тактируемого его собственным RC-генератором [2]. Источником образцового напряжения для АЦП служит стабилитрон VD9. АЦП стартует в начале фазы измерения напряжения и автоматически останавливается по завершении преобразования, о чём сигнализирует установка нуля в разряде GO/DONE регистра ADCON0 микроконтроллера. Обнаружив этот ноль, программа перейдёт к измерению длительности оборота.
Для повышения входного сопротивления имитатора по цепи “сетки” (у лампы оно бесконечно) и согласования интервалов изменения напряжения, подаваемого на “сетку” и приходящего на вход АЦП AN0, применён инвертирующий масштабный усилитель [3] на ОУ DA1. Это позволяет вставлять цоколь XP1 имитатора непосредственно в панель заменяемой лампы без какого-либо вмешательства в схему аппарата. Обратите внимание, что на схеме рис. 6 номера штырей цоколя приведены без скобок для лампы 6Е5С и в скобках для лампы EM4.
Для подсчёта длительности оборота ротора электродвигателя программа разрешает прерывания по перепаду логического уровня на входе INT микроконтроллера DD1, на который поступает импульс с оптрона U1 (поз. 4 на рис. 5), сформированный компаратором напряжения на ОУ DA2. Стабилизатор образцового напряжения для компаратора – диоды VD6 и VD7.
Первый после разрешения прерывания спадающий перепад логического уровня на входе INT запускает 16-разрядный таймер-счётчик 1 микроконтроллера, получающий приращение на единицу в каждом машинном цикле. Следующий перепад логического уровня в том же направлении остановит таймер-счётчик 1. Содержимое его счётного регистра в этот момент равно длительности оборота в машинных циклах.
В процессе счёта разрешено прерывание и по переполнению таймера-счётчика. Оно может произойти при частоте вращения ротора двигателя менее 1920 мин-1, что случается во время его разгона или при высохшей смазке подшипникового узла. Если прерывание произошло, программа включает светодиод красного цвета свечения HL1 и цикл возобновляется. Это означает, что изображение на экране имитатора может быть искажено.
Программная обработка содержимого регистра результата АЦП и регистров таймера-счётчика происходит с учётом того, что поверхность экрана условно разделена на 256 секторов. Программа вычисляет вес единичного сектора в машинных циклах и, в зависимости от результата измерения напряжения, определяет моменты включения и выключения светодиодной подсветки экрана во время следующего оборота ротора двигателя. Для индикатора ЕМ4 она выделяет также группы секторов, имитирующих тени его ножей на экране.
Фаза индикации начинается с первого же спадающего перепада логического уровня на входе INT, произошедшего после обработки содержимого регистров АЦП и таймера-счётчика. В течение начавшегося с этого перепада оборота ротора программа с помощью твердотельного реле U2 включает и выключает светодиод EL1 в ранее вычисленные моменты времени.
Далее начинается новое измерение напряжения и подсчёт числа машинных циклов за один оборот. Внешний вид экрана имитатора индикатора 6Е5С показан на рис. 7, а имитатора индикатора ЕМ4 – на рис. 8.
Рис. 7. Внешний вид экрана имитатора индикатора 6Е5С
Рис. 8. Внешний вид экрана имитатора индикатора ЕМ4
Помимо оптрона KTIR0811S, в качестве датчика положения ротора автором были испытаны пара излучающий диод – сдвоенный фототранзистор от шариковой компьютерной мыши и миниатюрный индукционный датчик положения от привода гибкого диска. Такие замены не потребовали никаких изменений в программе.
Индикатор питается переменным напряжением 6,3 В, исходно предназначенным для нити накала лампы, потребляющей ток около 0,3 А. При использовании в качестве EL1 мощного светодиода ток, потребляемый по цепи 6,3 В, может легко превысить это значение, что приведёт к перегрузке накальной обмотки трансформатора питания приёмника. Обычно это не представляет опасности, поскольку от той же обмотки питаются подогреватели и других ламп аппарата, и относительная перегрузка невелика.
Но если она окажется недопустимой, необходимо заменить оптореле U2 и резистор R17 специализированным драйвером светодиода, имеющим высокий КПД и снабжённым входом управления.
На схеме рис. 6 выводы 7 и 8 цоколя XP1 соединены. Это соответствует тому, как соединена накальная цепь с общим проводом в большинстве радиоаппаратов, использующих индикатор 6Е5С. Однако в некоторых из них с общим проводом (гнездом 8 панели индикатора) соединено гнездо 2, а не 7. Прежде чем вставлять в эту панель имитатор, нужно проверить, какое именно гнездо панели соединено с гнездом 8, и соответственно соединить штыри цоколя. Иначе произойдёт короткое замыкание накальной обмотки трансформатора питания.
Иногда встречаются аппараты (например, приёмник PHILIPS-478), в которых с общим проводом соединён средний вывод накальной обмотки. В этом случае из узла питания имитатора нужно исключить диоды VD2, VD3 и конденсаторы C2, C3 и собрать его по схеме, показанной на рис. 9 (нумерация деталей продолжает начатую на рис. 6), нумерация контактов цоколя соответствует лампе EM4.

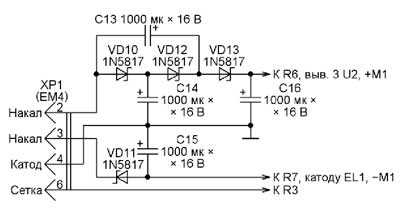

Рис. 9. Схема имитатора
В радиоаппаратах с бестрансформатор-ным питанием придётся заменить нить накала индикатора эквивалентным резистором и получить напряжение ~6,3 В для питания имитатора с помощью отдельного понижающего трансформатора.
Почти все детали имитатора установлены на печатной плате (поз. 2 на рис. 5), чертёж которой показан на рис. 10. Изображённый штриховыми линиями выступ размерами 12×22,6 мм в левой по чертежу части платы необходим только для имитатора лампы EM4, он входит внутрь её цоколя. На плате для имитатора лампы 6Е5С этот выступ не нужен, её размеры – 59×26 мм.
Рис. 10. Печатная плата имитатора
Расположение деталей на плате показано на рис. 11. Большинство резисторов установлено перпендикулярно её поверхности. Выводы резистора R5, находящегося на условно нижней стороне платы, припаяны к контактным площадкам для других деталей. Для микроконтроллера DD1 на плате установлена панель, в которую его следует вставлять уже запрограммированным. Если микроконтроллер смонтирован без панели, то программатор можно подключить непосредственно к его выводам, как показано штриховыми линиями на схеме рис. 6.
Рис. 11. Расположение деталей на плате
Электродвигатель М1 прижат к правому по чертежу краю печатной платы и зафиксирован термоклеем. Паз размерами 6×1 мм должен остаться свободным для доступа к подшипнику двигателя для смазки.
Конденсаторы C2, С3, резистор R6, диоды VD2, VD3 и стабилитрон VD4 размещены в свободном пространстве между нижней стороной печатной платы и кожухом. Они закреплены там своими жёсткими выводами и термоклеем. При монтаже следует принять меры, исключающие замыкания этих деталей с печатными проводниками платы и с кожухом.
Оптрон U1 установлен на отдельной печатной плате, чертёж которой изображён на рис. 12. Эта плата соединена с основной тремя жёсткими проводами и резистором R1.
Все резисторы – МЛТ или аналогичные импортные указанной на схеме мощности. Оксидные конденсаторы С2, С3 – серии ME-WG фирмы SANYO с диаметром корпуса 10 мм, С4, С5 – К50-35 или импортные. Остальные конденсаторы – керамические.
Рис. 12. Плата оптрона U1
Налаживание сводится к подборке резисторов R4 и R9 такими, чтобы при подаче на штырь “Сетка” цоколя имитатора индикатора 6Е5С постоянного напряжения -7,5 В относительно штыря “Катод” сомкнулись края тёмного сектора на экране, а далее до напряжения -14 В происходил так называемый “перехлёст” [4].
У индикатора EM4 напряжение на сетке может находиться в интервале 0…-20 В [5]. Необходимо убедиться, что края сектора высокой чувствительности смыкаются при напряжении на “сетке” -5 В, а края сектора низкой чувствительности – при напряжении на “сетке” -20 В. Режим “перехлёста” не предусмотрен.
Программы микроконтроллера для двух типов индикаторов и файлы печатных плат в формате Sprint Layout 6.0 можно скачать здесь.
Литература
1. PIC16F7X 28/40-pin, 8-bit CMOS FLASH Microcontrollers. – URL: https://lib.chipdip. ru/204/DOC000204367.pdf (17.04.17).
2. AN546. Using the Analog-to-Digital (A/D) Converter. – URL: http://datasheet-pdf.com/ PDF/AN546-Datasheet-Microchip Technology-617085 (27.04.17).
3. Хоровиц П., Хилл У. Искусство схемотехники. Перевод с англ. Под редакцией Гальперина М. В. – М.: Мир, 1986.
4. Голубев Ю. Л., Жукова Т. В. Электровакуумные приборы. Справочник. – М.: Энергия, 1960.
5. Electronic Tube Handbook. – PHILIPS, 1953.
Автор: Д. Молоков, г. Нижний Тагил Свердловской обл.
Дата публикации: 28.06.2017
Мнения читателей
Нет комментариев. Ваш комментарий будет первый.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
www.radioradar.net
Индикатор уровня сигнала на 6е3п
Схемы индикаторов уровня сигнала на 6е3п
Эти лампы великолепно вписываются в любой усилитель как индикатор уровня сигнала, бодро моргая в такт музыке манящим бирюзовым цветом. Лампа внутри имеет 2 полоски которые при увеличении сигнала также увеличиваются двигаясь друг другу на встречу.
Чтоб индикаторы служили Вам долго, лучше использовать анодное напряжение и напряжение накала немного пониженое.
Анод – 180-230 вольт
Накал – вместо штатных 6.3, лучше 6 вольт.
Зарубежные аналоги нашей лампы 6Е3П это EM84, EM87,6E2. В этой статье приведу несколько схем на этом индикаторе.

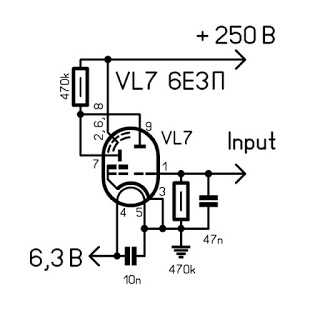

Схема с подсветкой светодиодом и подстройкой уровня по входу.
Индикатор подключен в схеме лампового усилителя
6е3п характеристики цоколевка
www.petrofflab.ru
Лампа 6Е2П (Индикатор) — DataSheet
Схема соединения электродов лампы 6Е2П | Корпус лампы 6Е2П |
| |
Описание
Электронно-световой индикатор для визуальной настройки радиоприемников с УКВ ЧМ диапазоном. Оформление — в стеклянной оболочке, миниатюрное. Масса 20 г.
| Параметр | Условия | 6Е2П | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 580±50 | мА |
| Ток анода | — | 1,55±0,75 | мА |
| Ток анода кратера | при Uc.т. = -12 В | ≤2,5 | мА |
| Обратный ток сеток триодов | — | ≤2 | мкА |
| Крутизна характеристики каждого триода | — | 1,4±0,6 | мА/В |
| Ток утечки между катодом и подогревателем | — | ≤50 | мкА |
| Коэффициент усиления | — | 30 | — |
| Межэлектродные емкости | входная | ≤3 | пФ |
| выходная | ≤7 | ||
| проходная | ≤1,2 | ||
| между анодами триодов | ≤0,3 | ||
| Наработка | — | ≥500 | ч |
| Параметр | Условия | 6Е2П | Ед. изм |
| Напряжение накала | — | 5,7-6,9 | В |
| Напряжение анода | — | 250 | В |
| Напряжение анода кратера | — | 150-250 | В |
| Напряжение сеток триодов, отрицательное | — | 25 | В |
| Напряжение между катодом и подогревателем | — | 150 | В |
| Мощность, рассеиваемая анодом | — | 0,4 | Вт |
| Мощность, рассеиваемая анодом кратера | — | 0,7 | Вт |
| Сопротивление в цепи сетки триодов | — | 0,5 | МОм |
| Температура баллона лампы | — | 150 | ºС |
| Устойчивость к внешним воздействиям | |||
| Интервал рабочих температур окружающей среды | — | -60…+70 | ºС |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
Лампа 6Е1П
Лампа 6Е1П является электронно-световым индикатором. Используется для визуальной настройки магнитофонов и радиоприёмников. Её ещё называют индикатор 6Е1П. Исполнение миниатюрное, в стеклянной оболочке. Масса лампы – 26 г.
6Е1П схема
Размеры 6Е1П
Параметры 6Е1П
при Uн = 6.3 В, Uа = 100 В, Ua.к. = 250 В, Uс = −2 В
| Ток накала | 300 ± 25 мA |
| Ток анода | 2.0 ± 1.5 мА |
| Ток анода кратера | ≤ 4 мА |
| Обратный ток сетки триода | ≤ 0.5 мкА |
| Крутизна характеристики | ≥ 0.5 мА/В |
| Коэффициент усиления | 24 |
| Напряжение отсечки тока анода (отрицательное) | 15 ± 5 В |
| Количество часов наработки | ≥ 3000 |
Предельные эксплуатационные данные
| Напряжение накала 6Е1П | 5.7−6.9 В |
| Напряжение анода | 250 В |
| Напряжение анода при включении лампы | 350 В |
| Напряжение анода кратера | 150 − 250 В |
| Напряжение анода кратера при включении лампы | 350 В |
| Напряжение между катодом и подогревателем | 100 В |
| Мощность, рассеиваемая анодом 6Е1П | 200 мВт |
| Сопротивление в цепи сетки | 3 МОм |
| Температура окружающей среды | −60…+70°C |
katod-anod.ru
