Абразивная резка металла: достоинства и принцип действия

Абразивная резка металла была изобретена Мохамедом Хашишом в 1980 году, она успешно применяется уже на протяжении 45 лет. До ее появления твердые металлические структуры разрезались при помощи направленного водяного напора высокой мощности.

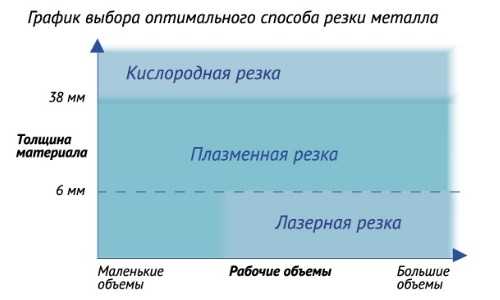

График выбора оптимального способа резки металла.

Благодаря работнику корпорации Flow International Corp. возникла идея разбавлять воду абразивным песком, который в несколько раз повышает усилие водяной струи, и процесс резки металла становится более производительным. Начиная с 1983 года прошлого столетия было налажено массовое производство станков для гидроабразивной резки.

Сегодня гидроабразивная резка металла пользуется высокой популярностью и имеет достойную нишу на рынке. Несмотря на то что метод был изобретен достаточно давно, он составляет конкуренцию современным способам резки металлических структур (лазер, плазма и механика).

Основные достоинства гидроабразивной резки

Главным преимуществом этого метода является широкий профиль направленности. Он используется для резки алюминия и других цветных металлов с легкой структурой. Абразивная резка достаточно уверенно справляется с твердыми материалами, в число которых входят каменные, стеклянные и пластмассовые структуры с множеством наслоений.

Водяной напор с абразивным песком — это бесконечный ресурс, который не изнашивается с прохождением времени. Толщина напора составляет 0,5-1,5 мм. Его диаметр зависит от разновидности применяемых дюз и смесительных трубок. Благодаря тончайшему диаметру водяной струи обрабатываемая поверхность практически не выбрасывает отходов. Процесс разрезания может осуществляться в любом направлении и начинаться в различных точках поверхности.

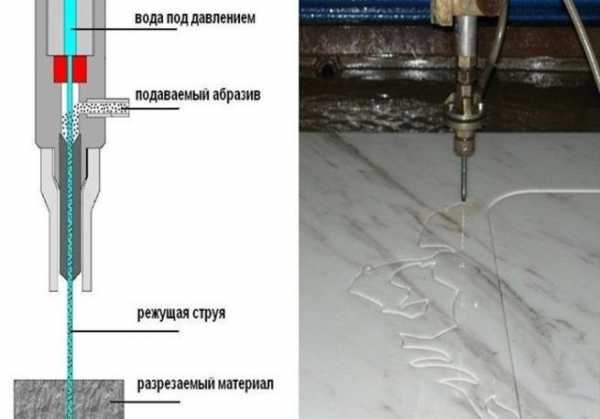

Схема устройства режущей головки гидроабразивной резки.

Еще одним неоспоримым преимуществом абразивного распила является отсутствие каких-либо повреждений после обработки структуры. Поскольку водяная струя не повышает температуру металла и не воздействует на него силовыми методами, весь процесс обработки осуществляется очень аккуратно. Даже легковесные металлы не подвергаются изменениям. К примеру, во время резки алюминия исключается вероятность его деформации или плавления.

Как известно, вода точит камень. Поэтому процедуру абразивного распила можно назвать абсолютно экологичной, ее дала нам сама природа. В процессе обработки различных материалов, вне зависимости от степени их возгораемости, полностью исключаются риски их воспламенения. Этот фактор делает абразивную резку незаменимым методом распила керамических и композитных структур с множеством наслоений. Другие методы распила этих материалов несут потенциальную опасность, поэтому их применение нежелательно.

Вернуться к оглавлению

Принцип действия инструментов для абразивной резки

Мощный водяной напор возникает под воздействием особого насоса, который является главной функциональной составляющей станка. Сегодня применяются 2 разновидности таких насосов:

  • плунжерные;
  • прямые.

Каждый из них подбирается на основе целевого применения станка. Несмотря на различия в функционале, они создают практически одинаковую мощность.

Существуют и особо мощные устройства (Hyper Jet), которые выдают давление на выходе, достигающее 6 тыс. бар. Это позволяет увеличить производительность станка вдвое.

Сконцентрированный водяной напор под определенным давлением перемещается в особой трубке, которая изготавливается из прочнейшего сплава. Он передается в насадку, формирующую тончайшую струю с помощью дюзы. Эта струя достигает области смешения с песком и передается в специальное сопло, через которое выполняется процедура обработки металлической структуры. Стоит отметить, что под таким давлением скорость водяного напора превышает звуковую почти в 4 раза.

Величина дюзы и смесительного патрубка зависит от мощности используемого насоса.


moiinstrumenty.ru

Гидроабразивная резка своими руками с помощью станка

Гидроабразивная резка металла – один из ключевых способов разделки металла, без которого не может обойтись металлообрабатывающая промышленность. Существуют самые различные станки для гидроабразивной резки, которые часто превосходят по качеству обработки аппараты плазменной резки.

Стоит отметить, что гидроабразивная резка пользуется спросом не только в сфере машиностроения. Впервые такой способ обработки металла был использован американской авиастроительной компанией и с того времени широко используется во всем мире.

Особенности гидроабразивной резки

Технология гидроабразивной резки играет значительную роль в ходе обработки толстостенных заготовок из различных типов металла. Специалисты отмечают особую роль установок для гидроабразивной резки при создании труб разных диаметров и видов. Технология позволяет обрабатывать металл таким образом, чтобы на заготовках не оставалось окалин и других последствий резки.

Несмотря на относительно высокую стоимость аппаратов данного типа, они довольно просты в применении и не требуют дополнительных узлов для крепления обрабатываемых заготовок. К тому же при работе с гидроабразивными станками не создаются тучи пыли из отходов производства. Поскольку режущий инструмент фактически отсутствует, то не надо заниматься его заменой или следить за его остротой.

Абразивная резка металла осуществляется струей воды и абразивными элементами. Это позволяет не замедлять скорость обработки материалов, даже если они обладают очень заметными габаритами.

Точность и универсальность гидроабразивной резки позволяет работать не только с металлами, но и со стеклянными, пластиковыми и деревянными деталями. К тому же оборудование для гидроабразивной резки отличается безопасностью при работе и может быть установлено практически на любых производствах.

Классификация устройств

Гидроабразивные станки часто делят на ручные аппараты и устройства с числовым программным обеспечением (ЧПУ).

Конструкция абразивных станков для резки металла заметно сказывается на их технических характеристиках и производственной мощности.

Устройства с ручным управлением

Станки без ЧПУ полностью управляются оператором, который выставляет все параметры будущей обработки деталей. Кроме того, определенные этапы работы с заготовками оператору придется осуществлять самостоятельно. Но такие устройства имеют и целый ряд преимуществ:

  1. Относительно низкая цена.
  2. Одинаковое качество гидроабразивной резки титана, алюминия и других материалов.
  3. Простата в уходе и управлении, которая не требует от оператора больших знаний и опыта работы в области металлообработки.
  4. Достаточное количество функций, которые позволяют создавать простые детали с правильными геометрическими формами.

Аппараты с ЧПУ

Числовое программное обеспечение, установленное на гидроабразивных станках, значительно повышает их функциональность и производственную эффективность. Станки с ЧПУ позволяют качественно обрабатывать все виды металлических заготовок и делать это с высокой точностью. Автоматизированные аппараты обладают следующими преимуществами:

  • Программное обеспечение позволяет создавать в заготовках отверстия необходимого диаметра.
  • После завершения всех установленных операций, деталь не нуждается в дополнительной обработке.
  • Программное обеспечение позволяет выбрать индивидуальный режим обработки для каждой заготовки. Аппарат сам подберет необходимые показатели струи и другие параметры.
  • Аппараты с ЧПУ могут контролировать качество среза и самостоятельно менять его в соответствии с установленной программой и последовательностью действий станка.

В то же время такое устройство имеет и ряд существенных недостатков. Во-первых, стоимость гидроабразивного станка с ЧПУ значительно превышает цену на ручной аналог. Во-вторых, чтобы правильно задать параметры выполняемых работ, оператор должен обладать определенными знаниями в области металлообработки и опытом создания деталей на автоматизированных станках.

Область применения и особенности функционирования

Гидроабразивные станки считают наиболее подходящим средством для раскройки металлопроката, но их широко используют и в других целях. Вот наиболее распространенные методы применения данных устройств:

  1. Станки с ЧПУ позволяют создавать довольно сложные геометрические формы без постоянного контроля и участия со стороны оператора. Кроме того, программа, установленная на таком станке, значительно улучшает точность его работы.
  2. Готовые заготовки не требуют дополнительной шлифовки и других видов финишной обработки. Работу можно делать под необходимым углом наклона и это не скажется на качестве.
  3. Технология абразивной резки позволяет работать с деталями большой толщины. Для разных металлов показатели будут разными. Например, для титана – 1,5-2 см, а для меди – 5 мм.
  4. При помощи абразивных станков создают предметы дизайна и различные украшения, но для этого используют специальные модификации гидроабразивных устройств.

Принцип работы данных аппаратов базируется на подаче воды под высоким давлением. Кроме воды, для гидроабразивной резки используют гранатовый песок. Вода и добавочные компоненты хранятся в отдельных емкостях и только в процессе резки смешиваются в единую струю. Качество обработки деталей таким устройством очень похоже на разрезание металла лазером. Регулировка параметров струи позволяет обрабатывать заготовки под необходимыми углами.

Видео: резка водой с точностью скальпеля – гидроабразивная резка металла.

Эксплуатация станка и его конструктивные особенности

Строение данного аппарата таково, что сделать его своими руками и в домашних условиях практически невозможно. Более того, даже станки от непроверенных производителей могут быть опасными в использовании или просто низкого качества. Это будет сказываться на обработке заготовок и на сроках эксплуатации изделия.

Но даже качественные гидроабразивные станки требуют качественного ухода за собой. В первую очередь следует обратить внимание на изношенные элементы конструкции и расходные материалы.

Стоит отметить, что мощные станки расходуют довольно большое количество абразива за несколько минут работы, поэтому менять его придется относительно часто. В инструкции к любому устройству вы найдете информацию о том, какие микрочастицы лучше всего использовать, чтобы работать с максимальной эффективностью.

Особое внимание рекомендуют обращать на качество воды, которое используется во время работы с устройством. Перед применением жидкость проходит специальную фильтрацию и только после этого ее задействуют в процессе обработки деталей. Использование некачественной воды отрицательно сказывается на резке заготовок и на длительности эксплуатации самого станка.

Чаще всего в аппаратах данного типа ломается механизм подачи абразива и направляющие трубы. Важным элементом данного устройства является насос, без которого не удастся сохранить нормальное давление внутри станка, что крайне отрицательно повлияет на качество обработки.

metmastanki.ru

технология и видео резки своими руками

Сегодня без технологии гидроабразивной резки металла не обходится ни одна металлопрокатная и машиностроительная отрасль. Зачастую добиться нужного качества среза не получается даже с помощью плазменной резки, поэтому используется оборудование для порезки посредством гидроабразивной струи воды.

Гидроабразивную резку металлов водой впервые использовала авиастроительная компания в Америке, которая в дальнейшем предоставила данные о том, что эта технология является лучшим способом для порезки стали и других тугоплавких металлов. С этого времени водно-абразивный способ не перестает пользоваться популярностью в различных промышленных сферах.

Плюсы резки металла гидроабразивной струей воды

Оборудование, которое применяется для резки металла с помощью гидроабразива, незаменимо в обработке толстостенных изделий. Только эти станки могут обеспечить высочайшее качество линии среза. После резки рабочей зоны 200-мм стального листа

, на поверхности линии среза не появляется ни заусениц, ни окалин.

Идеальный срез в сочетании со щадящим режимом температур — это еще не все преимущества, который имеет водно-абразивный способ. Высокая цена оборудования с лихвой компенсируется экономией на крепежных узлах и элементах, которые не требуются даже во время работы с тонкостенными изделиями.

Отсутствие пыли и дымовой завесы, а также иных неблагоприятных факторов – еще одно из многих преимуществ гидроабразивной резки. Кроме этого, нет необходимости делать замену изношенных режущих частей и следить остроту резака, потому что его, по сути, нет. Вместо него роль режущей части играет струя воды вместе с абразивными частичками.

Процедура гидроабразивной обработки среза происходит за один этап. Причем скорость работы проходит без задержек, показатель скорости порезки не снижается, даже когда необходимо обрабатывать толстостенные изделия.

Универсальные показатели станков для порезки металла дают возможность на одном устройстве одновременно проводить обработку различных материалов — это резина, стекло, пластик или многослойный материал.

Гидроабразивные станки для резки металла характеризуются безопасностью эксплуатации, поэтому могут устанавливаться на предприятиях с большим риском взрывоопасности.

Использование гидроабразивных станков и принцип работы

Устройства для резки металла гидроабразивом универсальны в использовании, так как их возможности не завершаются на раскрое металлических изделий. Технология основывается на специально созданной системе подачи воды под большим давлением на обрабатываемую плоскость.

Дополнительным элементом жидкости является абразив, добавляющийся в воду. Как правило, в роли абразивной добавки применяют микрочастицы песка. Вода и песок одновременно попадают в смеситель из отдельных емкостей, в котором тщательно смешиваются. Затем полученная смесь под высоким давлением подается в сопло станка.

После, рабочий водно-абразивный резак, в виде сильной струи с определенными характеристиками, подается на деталь и разрезает его.

В этом случае скорость гидроабразивной резки можно сравнить только что со скоростью плазмореза, но вот качество выполненного этим способом среза соответствует только качеству резки лазером.

Быстрое развитие современных технологий дало возможность усовершенствовать станки благодаря расширению их рабочих возможностей. За счет чего их сфера использования значительно увеличилась.

Сегодня водно-абразивные станки позволяют:

  • Вырезать изделия любых геометрических форм с помощью числового программирования. В этом случае обработка происходит полностью в автоматизированном режиме и не требует наличия оператора. Станок управляется специально установленной компьютерной программой. Гидроабразивная порезка труб дает возможность сделать необходимую окружность без каких-либо погрешностей;
  • Делать нестандартный рез любого материала, причем изменяющийся наклон разреза не сказывается негативно на качестве. Процесс работы, который выполняется под любым наклоном, позволяет на выходе получить абсолютно готовое изделие и не подвергать его финишной обработке;
  • Гидроабразивный способ нашел свое применение и в области искусства. Оборудование дает возможность изготавливать различные украшения и предметы дизайна, как правило, обработка фигур делается с помощью ЧПУ;
  • Установки для обработки гидроабразивом, применяемые в металлопрокате, позволяют делать разрезание максимальной толщины любого металла, это можно увидеть на видео. Так, обработка изделия из среднеуглеродистого металла может происходить с использованием материала, у которого максимальная толщина – 20 см. Наибольшая толщина титанового сплава составляет 16-18 мм; высокопрочные металлы могут быть толщиной 11 мм. Но вот толщина медного изделия достигает только 6 мм.

Особенности работы станков с ЧПУ

Гидроабразивные станки с ЧПУ — это одна из возможностей расширить область применения устройств, улучшить эффективность работ и в тоже время повысить производительность.

Установки с ЧПУ используются для изготовления изделий из медных, алюминиевых, стальных и других видов металлов. Высокая точность порезки, которую имеют водно-абразивные станки с ЧПУ, почти не имеет отклонений от требуемых условий.

Гидроабразивные станки с ЧПУ имеют такие преимущества:

  • Если на устройствах без ЧПУ выбор режущей струи можно подобрать неправильно, то в этой ситуации данный фактор исключается. Оборудование автоматически контролирует качество реза, после самостоятельно корректирует установленный режим;
  • Станки, которые имеют ЧПУ, работают в соответствии с установленной программой. Причем обработка любого изделия делается по индивидуальному компьютерному обеспечению. При помощи его автоматом выбирается напор струи, состав режущей смеси и другие параметры;
  • По окончании гидроабразивной обработки из заготовки получается абсолютно готовая деталь, которую не нужно подвергать дополнительной обработке или шлифовке, на участке среза;
  • Обработка металлов при помощи компьютерного обеспечения также подразумевает возможность проделывания отверстий необходимого сечения.

Ручное оборудование для водно-абразивной резки

Некоторая категория гидроабразивных устройств подразумевает управления оператором, так как не оборудована ЧПУ. В этом случае угол и другие характеристики оператору нужно устанавливать своими руками.

Поскольку часть работы все-таки приходится делать самостоятельно, то показатель комфорта и удобства эксплуатации этого станка далек от идеала. Но здесь есть и свои преимущества, которые состоят в нескольких факторах, и они в некотором смысле, становятся решающими при выборе станков:

  • На ручном гидроабразивном станке может работать оператор без специального образования;
  • Установки без ЧПУ гораздо дешевле;
  • Оборудование имеет все нужные технические характеристики, которые дают возможность получить изделия с простыми формами;
  • Ручные станки отличаются небольшим набором функций и простой управления, с их регулировкой можно вполне справиться своими руками;
  • Качественный и ровный срез, возможность резать под углом, получение простых фигур и раскрой материала с четкими геометрическими формами – все эти функции можно использовать на любых материалах, в числе которых медь, стекло и сталь.

Расходные материалы для гидроабразивного оборудования

Все, что необходимо для восстановления работы гидроабразивных станков — это периодически делать обновление изношенных элементов и расходных материалов. Расход абразива, даже на устройствах с ЧПУ, часто превышает отметку более чем в 350 гр. в 1 минуту, поскольку при работе с материалом, который имеет максимальную толщину, эти данные увеличиваются.

В роли абразива используют микрочастицы песка, который обеспечивает резку тугоплавких и тягучих материалов. Размер микропесчинки может быть до 650 микрон. Кроме абразива, данная техника резки не обходится без воды, она подготавливается, проходя через фильтры.

Если применять воду без подготовки, то качество резки существенно снизится. Из деталей оборудования, как правило, подлежат замене: направляющие трубки и сопло, система подачи абразивной смеси. А также уплотнительные части гидравлической станции, без которых не будет требуемого напора в системе.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Абразивная резка металла в Москве, заказать услуги абразивной резки



Компания «Атлант-Металл» предлагает услуги обработки металла в Москве под заказ. Цены зависят от сложности и объема работы. Из этого раздела вы узнаете больше про принцип работы и особенности абразивной резки.

Этот способ обработки материала был придуман Мохамедом Хашишом в 1980 году. До сих пор метод не устарел. Согласно этому способу, на сырье воздействуют с помощью мощной струи воды, разбавленной песком, увеличивающим ее усилие. Водно-абразивная резка металла очень проста и эффективна, она способна составить конкуренцию обработке лазером, плазмой, механикой. Станки для выполнения этой услуги стали массово производить с 1983 года.


Преимущества абразивной резки металла




  • Широкий профиль направленности.

    Вы можете заказать обработку струной или кругом разных цветных металлов. Она хорошо подходит для сталей с легкой структурой, например, для алюминия. Также услуга используется в Москве и других городах для резки многослойного камня, керамики, стекла и пластмассы.

  • Отсутствие износа в основном ресурсе станка.

    Со временем напор воды и песка никак не меняется, не теряет своих свойств. Необходимо только заменять подходящие дюзы и смесительные трубки. Абразивный круг для резки практически не образует отходов во время работы. Процесс можно начинать в любой точке поверхности и продолжать в любом направлении.

  • Нет повреждений структуры после обработки.

    Водно-абразивная резка металла струной воздействует без повышения температуры и без применения силы. Поэтому ни деформации, ни плавления материала не наблюдается, риски воспламенения исключены. Это самый аккуратный и безопасный способ.



Принцип действия инструментов




Вы можете заказать такую обработку с помощью плунжерного или прямого насоса, который обеспечивает мощный напор воды. Также используются наиболее сильные приспособления, выдающие давление до шести тысяч бар.

Жидкость под давлением передвигается по трубке, сделанной из прочного сплава. Ее скорость превышает звуковую в четыре раза. Затем она переходит в насадку, из которой вырывается тонкой струей с помощью дюзы. На выбираемый размер дюзы и смесительного патрубка влияет мощность применяемого насоса. Струя смешивается с песком, переходит в сопло, а после этого поступает на поверхность изделия для его обработки. Результатом заказа становится отделение части материала.

atl-met.ru

Гидроабразивная резка металла водой под давлением

Гидроабразивная резка металла – это особый процесс, который позволяет быстро и качественно разрезать большое количество металла за короткие сроки, не теряя точности и качества резки. Такая гидроабразивная обработка металла позволила избавиться от огромных и непрактичных станков на предприятиях, занимающихся металлопрокатом, машиностроением или металлургией в принципе.

Любопытно, что изначально резать металл водой начали в авиастроении в 60-х годах прошлого века. Это был надежный способ качественной резки алюминия. Спустя какое-то время и другие промышленные отрасли начали использовать такие станки. На данный момент режут водой металл не только на заводах, но есть и те, кто использует его для дома, сделав своими руками.

Достоинства такого метода

На самом деле, гидроабразивная резка металла – это не что иное, как огромный успех в сторону качественной и точной обработки конструкций. Только такими станками можно резать трубы как масло, не оставляя окалин, или, что еще хуже, заусениц.

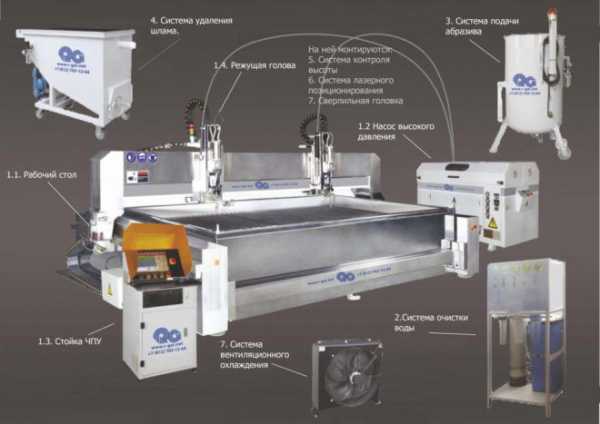

Гидроабразивная установка

Аппараты для проведения таких работ стоят достаточно дорого. Конечно, это нельзя считать достоинством, но выполнять водяную резку металла настолько качественно невозможно дешевым оборудованием. К тому же производители станков объясняют за что именно приходится платить свои кровные.

Дело все в том, что станки очень легкие и простые в установке. Они способны крепятся даже к тонким стенам, не разрушая их. Во время работы со станком не будет металлической пыли или дыма. Все проходит быстро, плавно и безопасно.

Из-за того, что у станков в принципе нет режущего элемента, то никогда не появится необходимости в его затачивании. Последнее, кстати, стоит ой как не дешево.

Станки для резки водой универсальны. Им по зубам не только металл, но и другие материалы.

Например, не раз отмечалось использование станков в резке материалов различной плотности:

  • Стекло. При проведении таких работ ничего не портится, на полотне нет трещин, рисунок может быть любой формы и размера.
  • Керамика. Вырезание в ней различных мелких отверстий позволяет играть с формами и дизайном.
  • Различные горные породы, среди которых мрамор, камень, гранит и так далее. Все, кто работал с такими материалами знает, как сложно не повредить структуру, делая срезы.

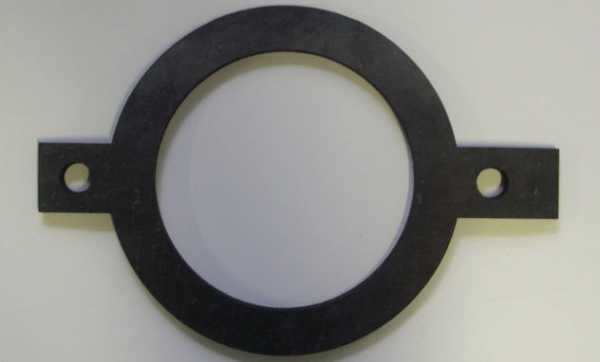

  • Резина и пластик. Даже когда материалы не в «чистом» виде, а совмещены друг с другом, все разрезается без проблем.

Резина при гидроабразивной резке не подвергается влиянию высоких температур

Так что, воспользоваться услугами гидроабразивной резки металла могут и те, кто с металлопрокатом и его отраслями никакого дела не имеет.

Еще некоторые особенности

Гидроабразивный станок – это уникальный аппарат, который позволяет играть с формами. Что это значит? По завершении работы, производимая деталь или элемент не нуждается в дополнительной обработке, так что те, кто работает со станком могут позволить себе делать практически ювелирную работу с очень тонкими и деликатными срезами.

С самим аппаратом работать просто. Если исследовать его программное обеспечение, становится очевидно, что с агрегатом справится даже ребенок. Все просто и понятно.

Оборудование, которое занимается абразивной резкой металла, способно работать с самым толстым исходным материалом. Это возможно благодаря работе под давлением. Согласно утверждениям производителя, станку подвластен даже металл, толщина которого 20 сантиметров. Удивительные показатели, не так ли?

Гидроабразивная резка металла

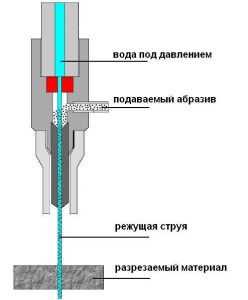

Принцип действия

Несмотря на то что в большинстве случаев провидится гидроабразивная обработка материала лишь для его раскроя, принцип работы станка позволяет воплотить практически любую, даже самую безумную, идею. Работа на таком станке позволяет не беспокоиться о пожаробезопасности, так как вода – это прямая противоположность огню и даже при самом большом объеме работ, возгорания не будет.

Если говорить о самом процессе, то все происходит следующим образом:

  • Вода, которая хранится в специально отведенном для этого месте, подается к специальному смесителю.
  • В смесителе на этот момент уже находится абразивная смесь, о которой мы поговорим позднее.
  • После смешения, вода и песок подаются на специальное сопло.
  • Благодаря тому, что сопло очень узкое, а напор воды сильный, возникает давление, под которым любой материал разрезается.

По сути, это и есть резка металла водой. Самое неудобное в этих станках то, что нужно следить за количеством абразивной смеси.

Если говорить еще об одной особенности гидроабразивных станков, так это его управление.

Гидроабразивная резка

Ручной станок

Это классический вариант. Работа на таком оборудовании связана с рядом хлопот для мастера.

Прежде всего тому, кто работает за ручным станком необходимо постоянно выставлять показатели и параметры. Конечно, это не катастрофично, но осадок оставляет, ведь в современном обществе хочется работать в комфорте.

Более того, у ручных станков значительно снижается точность производимого материала. Почему? Из-за наличия человеческого фактора.

Однако в работе с таким оборудование больше достоинств, чем недостатков. Например, классический станок всегда дешевле. Качество работ по большей мере зависит от самого мастера и его профессионализма. Так что, поначалу нужно будет просто приловчится и приспособиться.

Некоторые пытаются сделать гидроабразивный станок своими руками.

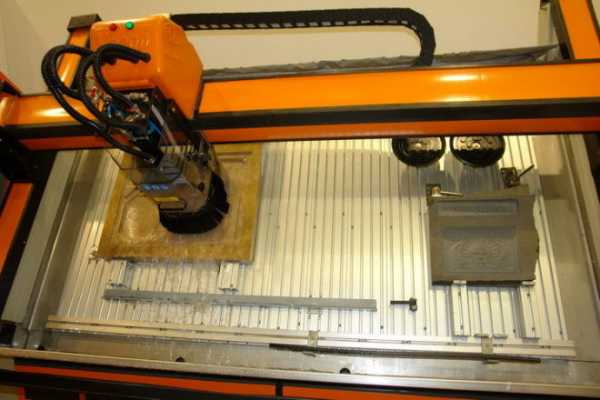

Гидроабразивный станок сделанный своими руками

Результат зачастую одинаков – плохого качества срез и полное отсутствие удовлетворения от работы.

Автоматизированные станки

На данный момент такое оборудование является единственным в своем роде, которому все уступает в качестве производимой работы.

Но в вопросах комфорта к таким аппаратам нареканий нет.При работе с автоматическим станком полностью исключается человеческий фактор.

Машина самостоятельно работает по заранее установленной программе.

Для каждого типа работ существует свое программное обеспечение. Это необходимо для того, чтобы аппарат работал под таким давлением, которое будет способно сделать максимально точный срез. В противном случае всегда будет необходимость в дополнительной обработке материалов.

Недостаток один – высокая стоимость, которая обусловлена не только высоким качеством составляющих, но и сложностью установки программного обеспечения.

Высокая стоимость связана с качеством оборудования и процессом установки

Расходные материалы

Чтобы создать режущую поверхность, требуется всего две составляющих:

Последний расходуется очень быстро – около 350 грамм в минуту. В его состав входит исключительно натуральный песок из граната, размером не более 600 микрон.

Существует мнение, что гранатовый песок можно заменять на любой другой. К сожалению, это наглая ложь, ведь такая подмена не только сделает срез низкого качества, но и довольно быстро приводит к износу важные части механизма.

Процесс подачи воды и абразива

Вода, в свою очередь, должна быть очищена. Чем больше в ней примесей, тем менее качественно получается резать металл или любой другой материал.

Конечно, воздух и электричество – это тоже важно, но принципиальнее следить именно за водой и абразивом.

Изнашиваемые детали

Хотя абразивные машины – это высокотехнологичный инструмент, некоторые его части нуждаются в регулярном обслуживании и замене.

  • Система подачи смеси. Сопло изнашивание очень быстро – всего за 50 часов работы, а трубка, подходящая к нему, за 100 часов. Не уследить за состоянием этих деталей означает позволить станку увеличить толщину среза на 0,5 миллиметра, что в работе с дорогостоящими материалами считается катастрофичным.
  • Прокладки и уплотнения насосной станции. Уплотнители помогают сохранять необходимое давление во всей системе. Из-за того, что они постоянно в напряжении, их нужно постоянно менять.

Какие у такого типа обработки и нарезания материала есть негативные стороны?

Помимо износа, многим не нравится, что на разрезание тонких и толстых поверхностей уходит одинаковое количество времени. Решить эту проблему можно сложив несколько заготовок вместе.

Выводы

Что мы имеем в итоге? Гидроабразивная резка – это возможность резать металл и многие другие материалы при помощи водного давления. При такой работе, материал не нагревается, а срез не нуждается в дополнительно работе.

Более того, работа на гидроабразивном станке помогает существенно экономить финансы из-за того, что во время работы практически нет излишков. Работа проходит полностью безопасно для мастера.

Благодаря тонкости режущего элемента, если воду с абразивом можно так назвать, у любого мастера появляется возможность не только выполнять работу по разрезанию различных поверхностей, но и занять себя искусством, вырезая различные интересные узоры и детали.

Например, не так давно, в моду вошли головоломки, которые невозможно решить. Это такие два металлических квадратика или круга, которые невозможно разъединить. Секрет ребуса прост – их вырезали на гидроабразивном станке.

Видео: Резка металла

promzn.ru

Абразивная резка металла по приемлемым ценам


Абразивная резка

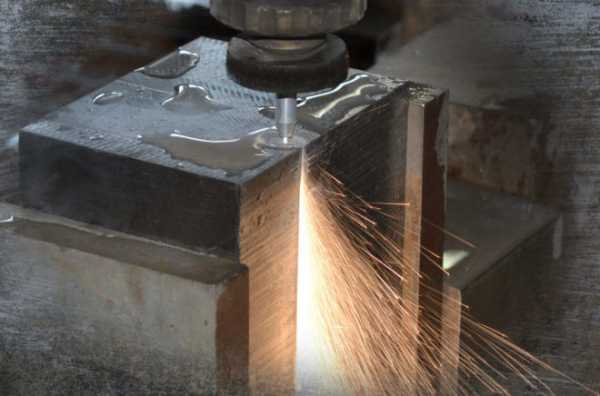

Абразивная резка была изобретена относительно недавно, во второй половине XX века. До нее твердые заготовки из металла резали с помощью мощного и направленного водяного потока. Потом появилась идея добавить в воду абразивный песок, позволивший усилить водяную струю, что позволило повысить производительность процесса. Приемлемая цена на абразивную резку металла делает ее достойным конкурентом плазменной, лазерной и традиционной механической технологии.

Преимущества абразивной резки

Абразивная резка в Москве пользуется популярностью из-за широких возможностей технологии. Этот способ позволяет справляться с твердыми сплавами, а также отсутствием повреждений заготовки. Ведь водяная струя не повышает температуру заготовки и не воздействует силовым способом. Это очень аккуратный процесс. Он очень удобен, например, при выполнении резки алюминия, так как вероятность его деформации или плавления полностью исключается.

Технология абразивной резки привлекательная еще и тем, что может справиться даже с титаном. Если вам требуется раскрой заготовки из прочного материала – заказать абразивную резку металла в Москве будет самым правильным решением.

Заказать абразивную резку металла стоит по следующим причинам:

•    минимальный отход при использовании этой технологии;
•    отсутствие окалины в результате обработки;
•    отсутствие перегрева материала;
•    высокое качество получаемых деталей;
•    при необходимости можно не только выполнить резку, но и снять фаску или лицевой слой;
•    отсутствие деформаций.

Технология абразивной резки универсальна. Ограничение у нее только одно – заготовка может не подходить по габаритным размерам к станку. Во всех остальных случаях эта технология очень удобна и позволяет получать отличные результаты. Ведь мастер, работающий на станке для абразивной резки, может варьировать множество характеристик: изменять давление, струю, менять объем подаваемого абразива, в том числе количество подаваемых на обрабатываемую деталь частиц, менять скорость и характер подачи воды, использовать разные абразивные частицы.

Выполняем абразивную резку любой сложности

Завод «Делснаб» располагает установкой для абразивной резки металла, на которой выполняется резка изделий при изготовлении металлоконструкций для наших заказчиков. Мы также принимаем отдельные заказы на абразивную резку. Вы можете обратиться к нашим менеджерам и разрезать свои заготовки на нужные размеры на нашем оборудовании. Мы выполним работу в сжатые сроки по приемлемой стоимости. Звоните!

Заказать обратный звонок

Оставьте ваш номер телефона, и наш специалист свяжется с вами в ближайшее время

Наши Заказчики

delsnab.ru

Станок гидроабразивной резки металла водой с ЧПУ

Содержание статьи:

Станки гидроабразивной резки применяют для обработки металлов, камня, пластиков, стекла в военной, авиационной и инструментальной промышленностях, машиностроении. Резка по этой технологии — эффективный и быстрый процесс, позволяющий воспроизводить точные детали из практически любых материалов.

Возможности станков

гидроабразивная резка стекла

При сравнении технических свойств гидроабразивных станков с ЧПУ в качестве эталона используют камень. Ведь он очень сложно обрабатывается и отличается высокой плотностью. Поэтому справившись с горными породами, оборудование без труда разрежет любые другие материалы.

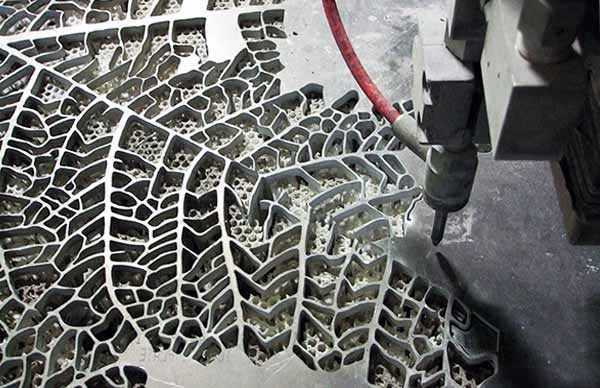

Направленная тонкой струей под давлением на камень, вода разрезает горные породы. При этом линия реза может быть любой конфигурации, поэтому технология позволяет создавать сложные резные узоры и орнаменты.

Абразивная резка металлов способна справиться даже с одним из самых прочных металлов — титаном. Необходимо только вложить правильные координаты в электронный мозг и запустить процесс. Мощность воздействия определяется сочетанием следующих характеристик, задаваемых оператором:

  • давление струи;
  • подача абразива;
  • скорость и характер подачи воды;
  • количество абразивных частиц;
  • характеристики абразивных частиц.

В качестве режущих частиц можно применять самые разнообразные материалы, в том числе:

  • гранат для титановых сплавов и высокопрочных сталей;
  • агломерат для камня;
  • песок используют для резки стекла;
  • шлаки силикатного происхождения для пластиков.

Одним из наиболее популярных абразивных материалов является гранатовый песок, включающий разные части кварцевого песка, корунда, оксида железа.

Принцип работы и виды станков гидроабразивной резки

станок для гидроабразивной резки с ЧПУ

Станок гидроабразивной резки с ЧПУ работает следующим образом:

  • насос подает волу в рабочую головку, здесь создается струя воды необходимого диаметра. Поступает в смеситель, где образуется водно-песчаная смесь, оттуда направляемая непосредственно в сопло. Диаметр сопла может быть от 1 до 5 мм;
  • из сопла под давлением от 100 до 6000 бар выливается смесь, выбивающая частички материала. Скорость движения смеси в несколько раз превышает скорость звука. Головка поворачивается в большом диапазоне и контролируется автоматикой;
  • происходит процесс искусственной эрозии, позволяющий работать с каменными плитами до 300 мм толщиной.

Обработка мягких материалов, например, древесины, резины, некоторых пластиков проводится без абразивных частиц, чистой водой. Сопло надевается сапфировое или рубиновое, а дюза должна быть минимального поперечника. Такие сопла служат дольше, ведь чистая вода более мягко воздействует на расходники.

Оборудование для гидроабразивной резки различается устройством, назначением, мощностью и стоимостью:

  • станки с ЧПУ;
  • портативные.

Станки с ЧПУ выполняют резку в соответствии с загруженными параметрами и чертежами. Они выполняют сложные фигурные изделия практически без вмешательства оператора. Производственные цеха обычно оснащаются таким оборудованием.

Портативные аппараты хороши для резки любых материалов в труднодоступных и опасных местах, например, туннелях. Работа выполняется очень быстро и точно. Поэтому данный вид обработки очень экономичен.

Конструкция станка

устройство рабочей головки

Гидроабразивная резка представляет собой обработку твердых материалов плотностью около 2,5 т\кубометр с помощью смеси твердых частиц и воды по принципу эрозии. Режущая смесь подается на материал под мощным давлением, водным потоком малого диаметра через головку особой формы. Скорость обработки зависит от параметров материала.

Гидроабразивные станки с ЧПУ представляют собой комбинацию нескольких модулей, в том числе навесных:

  • механизм подачи твердых частиц;
  • стол в виде ванны;
  • насос для воды повышенного давления;
  • портал;
  • подвижная головка;
  • механизм распределения давления;
  • емкость для абразивной смеси.

Дополнительно установка гидроабразивной резки оснащается повышающими точность системами автоматического измерения и управления.

Головки выполняются из искусственных минеральных веществ, они достаточно дороги и требуют периодической замены. Также подлежат замене трубки смешения из прочных металлов.

Обработка проводится на столе специальной конструкции.

У метода гидроабразивной резки есть множество преимуществ:

  • при работе специализированного станка отходы минимальны;
  • поверхности камня не придается ненужная шероховатость;
  • металл не покрывается окалиной;
  • обработка происходит при комнатной температуре, исключается перегрев материала;
  • качество получаемых деталей высочайшее;
  • возможны самые разнообразные виды гидроабразивной резки, в том числе имитирующие ручную резьбу;
  • материал не деформируется;
  • можно полностью снять лицевой слой с обрабатываемой детали или снять фаску;
  • не выделяются вредные пары, газы, сажа;
  • обрабатывать можно плиты толщиной более 15 см.

Оборудование гидроабразивной резки с ЧПУ работают в автоматическом режиме, ручной труд не применяется. Все обрабатываемые материалы полностью сохраняют свои первичные качества.

Специальная оснастка станков с ЧПУ

станок с подвижной консолью

Датчики высоты и предотвращения столкновений следят за расстоянием между поверхностью материала и соплом. Они предотвращают смещение головки под напором воды и столкновения с вертикальными поверхностями во время работы. Перед началом работы контроллер определяет толщину материала и необходимую глубину выработки. Периодически во время работы датчик вносит корректировки в работу в зависимости от уже проделанных операций.

Лазерная указка дает возможность точно «прицелиться» при размещении детали на рабочей столешнице, ускоренно позиционирует сопло. Функция применяется на малом и большом столах координат. Указатель надежно защищен от воды крепким водонепроницаемым корпусом.

Подложка используется для обработки мелких деталей, улучшения контакта водно-песчаной струи и материала. Подложки обладают специальной структурой, легко пропускающей воду и надежно удерживающей деталь.

Набор зажимов предоставляется с каждым станком. С его помощью на столешнице крепко фиксируются детали различных размеров и форм.

Система охлаждения насоса обязательна для эффективной работы. Она может быть замкнутой или проточной. Замкнутая более экономична.

Дозатор подачи абразива контролирует количество абразива для работы по материалу разной толщины. Исключает перебои с подачей абразива, что очень важно при резке ценных материалов, обработка которых чистой водой может их испортить.

Система очистки воды предотвращает появление минеральных отложений на клапанах, шарнирах и других элементах станка с ЧПУ. Вода очищается от кальция и железа. Допустимое количество железа в 1 литре воды составляет не более 10 миллиграмм. Система очистки повышает производительность и срок эксплуатации станка с ЧПУ.

Видеоролики демонстрируют гидроабразивную резку в трехмерном и двухмерном пространствах:

stanokgid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
