AEG TS 250 K Циркулярная пила настольная. Паспорт, схемы, описание, характеристики
Поставщиком настольной циркулярной пилы AEG TS 250 K является Компания AEG Powertools. Адрес сайта: http://ru.aeg-powertools.eu
Компания Allgemeine Elektricitäts-Gesellschaft (Объединенная Электротехническая Компания), сокращенно AEG, появилась вместе с рождением электрической лампочки в 1883 и является практически ровесником концерна Бош.
В наши дни компания производит довольно большой ассортимент электрического и аккумуляторного инструмента: дрели, шуруповерты, перфораторы, лобзики, фрезера, отвертки, сабельные пилы. Также в ассортименте рубанки, угловые шлифовальные машины, строительные пылесосы и строительные фены, отбойные молотки.
AEG TS-250 K Циркулярная пила настольная. Назначение, область применения
Настольная циркулярная пила (синономы: пила дисковая, станок циркулярный, станок распиловочный дисковый) модели AEG TS-250 K предназначена для индивидуального использования для обработки древесины, древесностружечных и древесноволокнистых плит: продольного или поперечного, косого, наклонного и комбинированного пиления заготовок. Циркулярная пила AEG TS-250 применима не только в бытовой сфере, но и на небольшом производстве.
Пила дисковая AEG TS 250 K выгодно отличается мощным двигателем 1,8 кВт, с числом оборотов холостого хода 4800 об/мин для выполнения пропилов глубиной до 90 мм.
Не допускается обработка: алюминия и другие цветных металлов, асбоцементных материалов, мягких пластмассовых и резиноподобных материалов. Пила не рассчитана на работу при непрерывном производстве.
Циркулярная пила AEG TS 250 K – начальный вариант для оснащения столярной мастерской, и в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны модели – компактность, мобильность, высокая точность при работе с небольшими деталями, перенастраиваемая конструкция.
Станок AEG TS-250 K выполняет косые, комбинированные, прямые и поперечные распила, а также торцевание. Станок унаследовал от младших моделей систему стабилизации пускового тока, электрический тормоз и 4-ех секционный рабочий стол. Однако конфигурация стола в AEG TS-250 K несколько изменена — на его правой стороне расположена рукоять для изменения наклона диска, а левая и правая части являются раздвижными, что позволяет обрабатывать крупногабаритные заготовки.
Сам рабочий стол выполнен из литого алюминия, его поверхность отшлифована, что исключает проблемы с перемещением обрабатываемых заготовок. Канавки под установку транспортиру предусмотрены как слева, так и справа распиловочного диска. Транспортир имеет совмещенную с планкой конструкцию: при выполнении косого распила вы перемещаете транспортир, а прикрепленная к нему планка толкает деталь. Так можно аккуратно и безопасно для оператора выполнить точный распил под требуемым углом.
Технические особенности конструкции пилы AEG TS 250 K:
- Станок выполняет продольные и поперечные резы
- Система Soft-Start обеспечивает плавный пуск двигателя мощностью 1800 Вт, позволяет начать работу без рывка
- Компактный дизайн и небольшой вес инструмента и отличительные особенности — складывающиеся ножки с возможностью регулировки по высоте и транспортировочные колеса, облегчающие ее передвижение
- Имеется система гашения вибраций во время работы и быстрого торможения двигателя после выключения

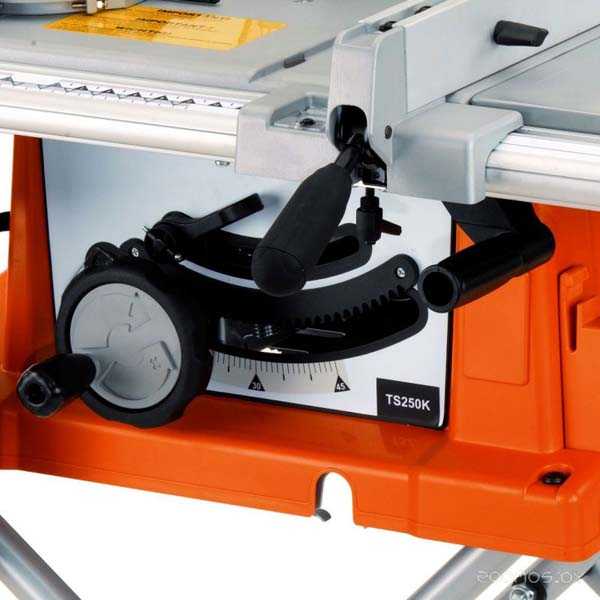

- Плавная регулировка наклона пильного диска обеспечивает вертикальные углы распиливания от 90° до 45°
- Угловой упор обеспечивают высокоточное пиление под углом скоса от –60° до +60°
- Плавная регулировка пильного диска до 90 мм по высоте
- Имеется саморегулирующийся параллельный упор для точных прямолинейных пропилов
- Разъем для подключения пылесоса — гарантия чистоты рабочей зоны
Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
Станок может эксплуатироваться в нормальных климатических условиях:
- температура окружающей среды от 1 до 35°C
- относительная влажность воздуха до 80 % при температуре 25°C
Распиловочные станки аналогичной конструкции, представленные в России

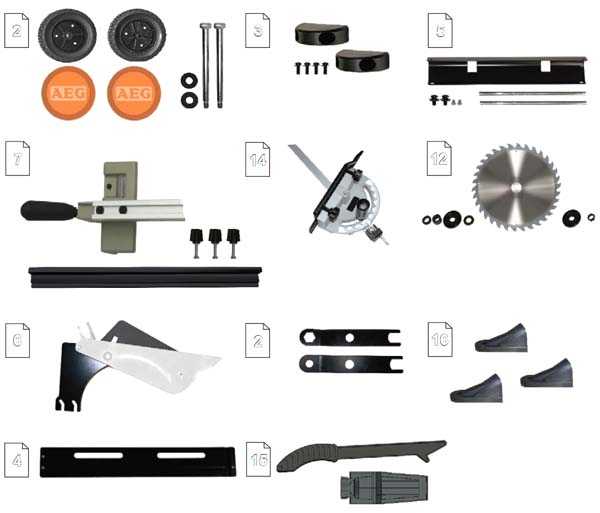

Стандартная комплектация настольной циркулярной пилы AEG TS 250 K

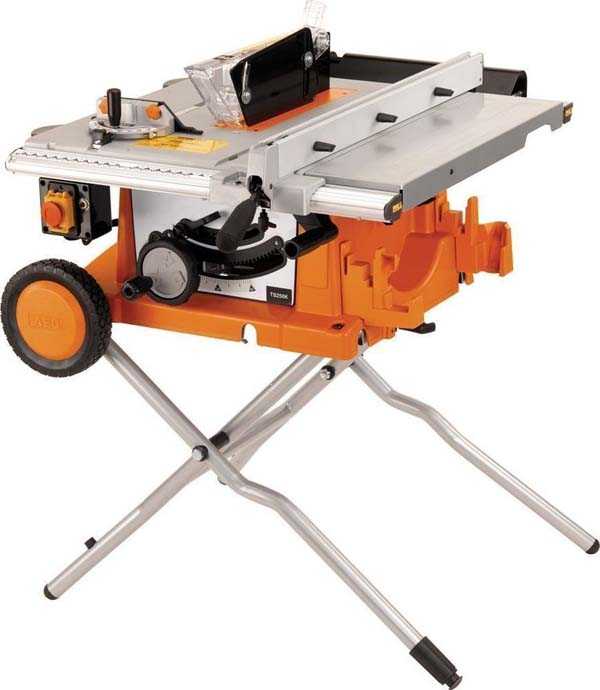

AEG TS 250 K Общий вид настольной циркулярной пилы

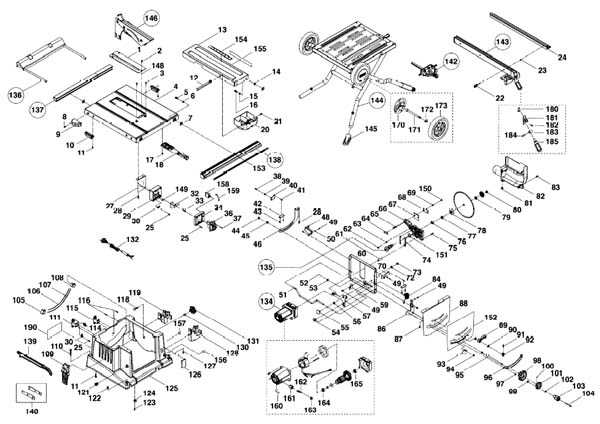

AEG TS 250 K Пила циркулярная настольная. Схема и детали сборки

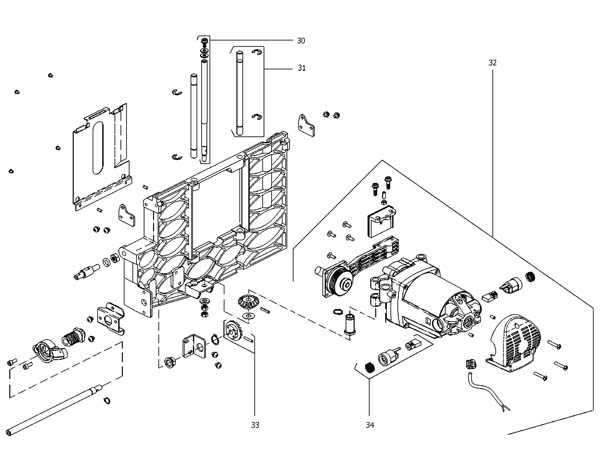

AEG TS 250 K Пила циркулярная настольная. Схема и детали сборки. Смотреть в увеличенном масштабе
AEG TS 250 K Пила циркулярная настольная. Схема и детали сборки. Смотреть в увеличенном масштабе
AEG TS 250 K Пила циркулярная настольная. Схема и детали сборки. Смотреть в увеличенном масштабе
AEG TS-250 K Циркулярная пила. Видеоролик
Технические характеристики циркулярной настольной пилы AEG TS-250 K
| Наименование параметра | Makita 2704 | Makita MLT100 | Bosch PTS 10 | Bosch GTS 10 j | Bosch GTS 10 xc | AEG TS 250 K |
|---|---|---|---|---|---|---|
| Основные параметры | ||||||
| Частота вращения шпинделя диска на холостом ходу, об/мин | 4800 | 4300 | 5000 | 3650 | 3200 | 4800 |
| Наружный диаметр пильного диска х посадочный диаметр, мм | 260 х 30 | 260 х 30 | 254 х 30 | 254 х 30 | 254 х 30 | 254 х 30 |
| Максимальная глубина пиления под углом 90°, мм | 93 | 93 | 93 | 79 | 79 | 90 |
| Максимальная глубина пиления под углом 45°, мм | 64 | 64 | 64 | 62 | ||
| Угол наклона шпинделя диска, град | -0,5..45,5° | 0..45° | 0..45° | -2..47° | -2..47° | 0..45° |
| Размеры рабочего стола (ДхШ), мм | 1045 х 665 | 620 х 610 | 955 х 685 | 642 х 572 | 759 х 584 | 1020 х 745 |
| Размеры рабочего стола с расширением (ДхШ), мм | 1066 х 753 | 1,155 х 835 | 1020 х 745 | |||
| Материал рабочего стола | Литой алюминий | Литой алюминий | Литой алюминий | Литой алюминий | Литой алюминий | Литой алюминий |
| Диаметр патрубка для пылесборника, мм | 60 | 58 | ||||
| Электрооборудование пилы | ||||||
| Род тока питающей сети | 220В 50Гц | 220В 50Гц | 220В 50Гц | 220В 50Гц | 220В 50Гц | 220В 50Гц |
| Номинальная потребляемая мощность двигателя, кВт | 1,65 | 1,5 | 1,4 | 1,8 | 2,1 | 1,8 |
| Тип двигателя | Щеточный | Щеточный | Щеточный | Щеточный | Щеточный | Щеточный |
| Габарит и масса пилы | ||||||
| Габарит упаковки пилы (длина х ширина х высота), мм | 726 х 984 х 333 | |||||
| Масса пилы, кг | 36 | 34.8 | 35 | 26 | 35 | 41,5 |
