Электродвигатель АИР160S2 15 кВт | АИР160S4 15кВт | АИР160S6 11 кВт
Общепромышленные асинхронные электродвигатели АИР 160S2, АИР 160S4, АИР 160S6, АИР 160S8 изготавливаются по умолчанию:
– на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
– климатического исполнения У, категории размещения – 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
– режим работы – продолжительный, S1.
– степень защиты – IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).
Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой и другие спец. исполнения, производится под заказ.
Монтажное исполнение двигателей:
– на лапах (IM 1081, 1001, 1011)
– комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Исполнение IM1081 подразумевает возможность монтажа двигателя горизонтально или вертикально валом вниз.
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.
Двигатель аналогичен по размерам и параметрам двигателям 5АИ 160S4 (S2,S6,S8), АДМ 160S2 (S4,S6,S8), А160S4 (S2,S6,S8), АД160S2 (S4,S6,S8), АИРМ132М4 (М2,М6, М8).
Нужны цены? Жмите здесь → цены на электродвигатели
Технические характеристики электродвигателя
АИР 160 S2, АИР 160 S4, АИР 160 S6, АИР 160 S8
Электро- двигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/ Мн | Мmax/ Мн | Момент инерции, кгм2* | Масса, кг* |
АИР160S2 | 15 кВт | 2930 | 30 | 88,0 | 0,86 | 7,5 | 2,1 | 3,0 | 0,0500 | 116 |
АИР160S4 | 15 кВт | 1450 | 30 | 89,0 | 0,85 | 7,5 | 2,2 | 2,3 | 0,0600 | 120 |
АИР160S6 | 11 кВт | 970 | 24,5 | 87,5 | 0,78 | 6,5 | 2,0 | 2,1 | 0,0700 | 125 |
АИР160S8 | 7,5 кВт | 720 | 18 | 85,0 | 0,73 | 6,0 | 1,9 | 2,0 | 0,0800 | 125 |
* – параметры имеют незначительные отличия в зависимости от производителя двигателя.

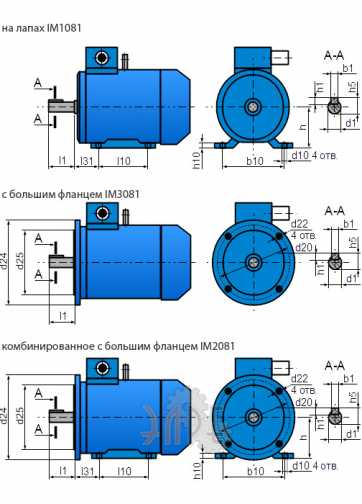

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081
Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
АИР 160 S2 | 625 | 435 | 350 | 110 | 178 | 108 | 42 | 15 | 300 | 19 | 250 | 254 | 4 | 160 | 15 | 5 | 20 | 45 | 12 |
АИР 160 S4,6,8 | 48 | 51,5 | 14 |
* – размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
Электродвигатель АИР160S2, АИР160S4, АИР160S6 и АИР160S8 применяются для комплектации следующего оборудования: насосов К 80-50-200, К100-80-160, СМ80-50-200а/2, ПК63-22,5, вентиляторов и прочего оборудования.
Ранее электродвигатели выпускались под марками:
– АИР 160 S2, 15 кВт, 3000 об. – АО2-52-2 (13 кВт), 4А160S2, 4АМ160S2.
– АИР 160 S4, 15 кВт, 1500 об. – АО2-61-4 (13 кВт), 4А160S4, 4АМ160S4.
– АИР 160 S6, 11 кВт, 1000 об. – АО2-61-6 (10 кВт), 4А160S6, 4АМ160S6.
– АИР 160 S8, 7,5 кВт, 750 об. – АО2-61-8, 4А160S8, 4АМ160S8.
Быстрый переход – | электродвигатель АИР 160 М2 | АИР 160 М4 | АИР 160 М6 | АИР 160 М8
electronpo.ru
АИР 160 S4
АИР 160 S4e-mail: [email protected]
Главная О компании Цены Доставка ГОСТы Контакты Марки АИРАИРЕМТFМТН4МТНМТКАИМТ10АРМАР5АМНДАН5АИ4MTM Cпециальное предложение! Звонок от менеджераМодель | Мощность, кВт | Частота вращения, об./мин. | |
---|---|---|---|
АИР 160 S4 | 15 кВт | 1500 об./мин. | Заказать |
l1 | l10 | l31 | d1 | d10 | b1 | b10 | h2 | h5 | h20 | h |
110 | 178 | 108 | 48 | 15 | 14 | 254 | 9 | 51.5 | 20 | 160 |
Мощность, кВт | Частота вращения, об/мин | Напряжение, В | Ток статора, А | КПД | Кф. мощн. | Mmax/Mн | Mп/Mн | Iп/Iн | Вес |
15 | 1500 | 380/660 | 30/17 | 89% | 0.85 | 2.3 | 2.2 | 7.5 | 135 |
АИР 160 S4 – электродвигатель трехфазный асинхронный общепромышленного типа, оснащенный короткозамкнутым ротором. Высота оси вращения составляет 160 мм, частота – 1500 оборотов в минуту, мощность – 15 кВт. Двигатель характеризует универсальность и взаимозаменяемость другими моделями из серии АИР. Модель имеет оптимальный КПД и компактные габариты – вес устройства в высокопрочном металлическом корпусе составляет не более 135 кг. Климатическое исполнение устройства соответствует стандарту Y3(2), степень защиты – IP55(54), класс обмотки «F» выдерживает пиковые температуры нагревания до 150 °С.
electrodvigateli.ru
Мощность Электродвигатели АИР 160 S4. Сертификат асинхронный двигатель АИР 160 S4.
Описание и применение
Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000 .
Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69 .
Режим работы Ѕ1 по ГОСТ Р 52776-2007 .
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011 .
Способ охлаждения 1С0141 по ГОСТ 20459-87 .
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008 .
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008 .
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93 .
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.
Рабочие параметры АИР 160 S4
- Мощность 15 кВт
- Частота вращения 1500 об/мин
- Напряжение 380/660 В
- Ток статора 30.1/17.4 А
- Коэф. мощности 0.85
- Mmax/Mн 2.3
- Мп/Мн 2.2
- Iп/Iн 7.5
- Класс защиты, IP 55
- Климатическое исполнение У2
- Вес 135 кг
Достоинства
- Степень защиты IP55;
- Маслёнки для смазки подшипников;
- Резьбовое отверстие в торце вала;
- Ударопрочная клемная коробка;
- Индивидуальная упаковка;
- Гарантия 2 года или 10000 часов.
Габаритно-присоединительные размеры АИР 160 S4
l1 | l10 | l31 | d1 | d10 | b1 | b10 | h2 | h3 | h20 | h | |
110 | 178 | 108 | 48 | 15 | 14 | 254 | 9 | 51.5 | 20 | 160 |
* Размеры: l1, l31, l10, d1, d20, d22, b10, h – соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.
Расшифровка наименования:
XX X XXX XX X XX
XX | – | серия |
X | – | конструктивная модификация (С – с повышенным скольжением, Е – однофазные) |
XXX | – | габарит, мм |
XX | – | установочный размер по длине станины (S, M, L) |
X | – | число полюсов (2, 4, 6, 8, 10, 12) |
XX | – | климатическое исполнение (У, ) |
Подбор аналогов АИР 160 S4:
www.xn—-7sbfedebebzdrkbi5bmwkezhiw8r1a.xn--p1ai
Электродвигатель ELDIN АИР160S4 для частотного регулирования
Трёхфазные асинхронные электродвигатели с короткозамкнутым ротором с высотой оси вращения 71 – 355 мм предназначены для работы от преобразователя частоты в различных отраслях промышленности. Их характеристики определяют эффективность производства. Низковольтные асинхронные электродвигатели трехфазного тока производства ОАО ELDIN отвечают требованиям потребителя в части универсального применения, высоких технических данных, обеспечениятребований защиты окружающей среды, эксплуатационной надежности.
Выпускаемые электродвигатели имеют следующие преимущества:
• экономию электроэнергии благодаря высоким КПД и управлению преобразователем частоты.
• универсальное применение и снижение складских расходов благодаря серийному исполнению со степенью защиты IP54 или IP55 и применению съемных лап
• расположение клеммной коробки – сверху, справа или слева
• повышенный срок эксплуатации, надежность и термическую перегрузочную способность благодаря применению изоляции класса нагревостойкости F (перегрев обмотки электродвигателя – 80° C)
• высокий опрокидывающий момент и как следствие обеспечивается устойчивая работа в широком диапазоне регулирования.
• сниженные акустические показатели.
Тип | АИР160S4 |
Номинальная мощность, кВт | 15 |
Номинальная скорость, об/мин | 1460 |
Номинальный момент, Н*м | 98,1 |
Максимальный момент, Н*м | 284 |
Номинальный ток, А | 29 |
Номинальная частота, Гц | 50 |
cos φ | 0,87 |
КПД, % | 89 |
Масса IM1001, алюминий, кг | 98 |
Масса IM1001, сталь, кг | 120 |
Возможные варианты исполнения Габаритные размеры
Структура условного обозначения Полный каталог
Возможные монтажные исполнения электродвигателя
www.xn—-7sbfedebebzdrkbi5bmwkezhiw8r1a.xn--p1ai
АИР160S4
Электродвигатель АИР160S4 15 кВт*1500 об/мин Цена Купить
Асинхронные электродвигатели АИР160S4 номинальной мощностью N=15 киловатт (кВт) и частотой вращения n=1500 оборотов в минуту (об/мин) применяются в приводах различных электротехнических конструкций и агрегатов. Основной задачей электродвигателя является преобразование электрической энергии в механическую, которая придает движение и вращение различным механизмам и деталям.
Расшифровка АИР160S4 У1, АИР160S4 У2, АИР160S4 У3 :
А – Асинхронный
И – Интерэлектро (разработчик двигателей)
Р – вариант привязки мощности к установочным размерам согласно РС3031-71
160 – расстояние от низа лап до центра вала в миллиметрах
S – вариант длины станины
4 – количество подключаемых полюсов электродвигателя
У1 – климатическое исполнение : умеренный климат на открытом воздухе
У2 – климатическое исполнение : умеренный климат на улице под навесом
У3 – климатическое исполнение : умеренный климат в помещении
Электродвигатели АИР 160S4 выпускаются основным монтажным исполнением – на лапах с подшипниковыми щитами (IM1081 или IM1001). Возможно изготовление в комбинированном исполнении – на лапах и с фланцем (IM2081 или IM2001).
Расшифровка монтажных исполнений электродвигателей АИР согласно ГОСТ 2479
Лапы Комби Фланец
IM – монтажное исполнение
Первая цифра – конструктивное исполнение :
1 – двигатель на лапах с подшипниковыми щитами
2 – двигатель на лапах с подшипниковыми щитами и фланцем на одном подшипниковом щите
3 – двигатель без лап, с фланцем на одном подшипниковом щите
Вторая и третья цифра – способ монтажа
Четвертая цифра – исполнение вала :
1 – с одним цилиндрическим концом вала
2 – с двумя цилиндрическими концами вала
Стандартное исполнение электродвигателей АИР160S4 :
Климатическое исполнение У2 (умеренный климат, на улице под навесом)
Номинальное напряжение 380 В при частоте 50 Гц
Степень защиты IP55 (защита от пыли и от водяных струй со всех сторон)
Габаритные размеры электродвигателей АИР160S4
Масса, кг | Число полюсов | Размеры, мм | |||||||||||||||
l30 | h41 | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | h5 | b1 | ||
128 | 4 | 625 | 435 | 350 | 110 | 178 | 108 | 48 | 15 | 300 | 19 | 250 | 254 | 4 | 160 | 51,5 | 14 |
Заказать
armavent.ru
Электродвигатель АИР 160S4 – 15 кВт 1500 об. Цена в Украине
Электродвигатель 15 кВт 1500 об мин – эл двигатель АИР 160S4
Двигатель 15 кВт 1500 об мин – АИР 160S4 лапы-фланец
Электродвигатель 15 кВт 1500 об мин – АИР 160S4 ухл4 лапы
Асинхронный двигатель АИР 15 кВт 1500 об – АИР160S4
АИР 160S4 – трехфазный асинхронный электродвигатель 15 кВт 1500 об/мин с короткозамкнутым ротором. В Украине представлены АИР160S4 производства Китай, СЛЭМЗ, МЭЗ. Ниже приведен обзор преимуществ и недостатков производителей электродвигателей.
Электродвигатель АИР 160S4 15 кВт 1500 – технические характеристики
Таблица технических характеристик электродвигателя 15 кВт 1500 на примере АИР 160S4. Сведены основные параметры: напряжение питания, номинальный ток, крутящий момент, КПД, степень защиты.
Модель | Р, кВт | N, об/мин | Питание, В | Ток, Гц | Ток, А (380В) | Момент, Н*м | КПД, % | Коэф. Р | IP |
---|---|---|---|---|---|---|---|---|---|
АИР 160S4 | 15 | 1500 | 220/380 | 50-60 | 29,6 | 98,8 | 89.5 | 0,86 | 55 |
Габаритно-присоединительные размеры АИР 160S4 >>>
Вес и габаритно-присоединительные размеры АИР 160S4
В таблице ниже приведены наиболее важные для монтажа, агрегации и перевозки размеры электродвигателя АИР 160: длина, высота, ширина, диаметр фланца, креплений и отверстий на фланце, диаметр вала и крепежные размеры по лапам.
Маркировка | Габаритно-присоединительные размеры, мм | ||||||||
---|---|---|---|---|---|---|---|---|---|
АИР 160S4 (15 кВт 1500 об/мин) | l30x h41x d24 | Размеры крепления по лапам | d1 | d20 | d22 | l1 | m, кг | ||
l31 | l10 | b10 | |||||||
670х404х335 | 108 | 178 | 254 | 48 | 300 | 19 | 110 | 111 |
Обзор рынка асинхронных электродвигателей 15 кВт 1500 об/мин
- В Украине большая часть асинхронных электродвигателей АИР 160S4 – китайского производства.
- Китайские двигатели АИР не все низкокачественные (см. раздел ниже).
- Каховский НКЭМЗ и Владимирский ВЭМЗ никогда не производили АИР 160S4 – только 4АМУ, 6АМУ, 5АМ, 5АМН…
- Не китайский электродвигатель АИР 160S4 на 15 кВт 1500 об мин – это только Могилевский «МЭЗ» и Харьковский «СЛЭМЗ». (И то, в харьковских двигателях 30% деталей китайские)
- Имеет ли поставщик электродвигателей собственные сервисные мощности?
Критерии надежности эл двигателей 15 кВт
Прежде чем купить электродвигатель 15/1500 и поставить на свое оборудование, изучите обзор критериев, определяющих долговечность и надежность эл двигателей АИР 160S4. Отличия качественных моторов от дешевой китайской подделки.
Элемент двигателя | В дешевом электродвигателе 15/1500 | В надежном электродвигателе 15/1500 |
---|---|---|
Обмотка | Тонкая медная жила – низкая стойкость к перегрузкам и перегреву. Категорически не рекомендуются двигатели с алюмоцинковой обмоткой вместо медной. | Медный провод с большой площадью сечения. |
Подшипники | В пластиковом корпусе – неустойчивые к вибрации и продольным нагрузкам. | Металлические, хорошо, когда украинские или белорусские. |
Корпус | Силумин, либо еще хуже – чугунный корпус из прессованного вторичного металла – неустойчив к механическим воздействиям. | Литой чугунный корпус. |
Выводные концы | При работе электродвигателя оплавляются, повышая вероятность замыкания в борно (клеммной коробке) | Надежно изолированные термостойкие провода. |
Изоляция | Дешевая, тонкая. Расположена к пробоям при скачках напряжения питания двигателя | Выдерживает скачки напряжения до 10% и более |
Купить электродвигатель 15 кВт 1500 об/мин. Цены и производители
Обзор производителей электродвигателей 15 кВт 1500 об/мин – цены, качество материалов и сборки, слабые и сильные стороны, сроки поставки.
Могилевские двигатели «МЭЗ»
- Надежность: Достойные отечественные электродвигатели АИР 160S4.Чугунный литой корпус, качественная медь и подшипники.
- Наличие: почти всегда есть в Украине на складе, либо 14 дней на ввоз.
- Цена на Могилевские двигатели: один из наиболее дорогих двигателей АИР 160S4. Дешевле НКЭМЗ, но на 50% дороже китайских моторов.
«Дешевый» Китайский двигатель 15 кВт
(В данном разделе рассмотрим худшие из китайских двигателей)
- Надежность: подходят только для наименее требовательных к надежности производств – встречаются алюмоцинковые обмотки, одноразовые подшипники, нехватка витков в намотке и прочее.
- Наличие: в Украине становится все меньше, но пока купить можно легко – отправят в тот же день. Много разных торговых марок.
- Цена двигателя: самая низкая цена, которую Вам предложат.
Китайские электромоторы хорошего качества
(Лучшие из китайских двигателей)
- Надежность: уступает отечественным двигателям, однако приемлемая для большинства производств: слабые корпусы и подшипники, адекватная экономия на толщине медного провода.
- Наличие: все больше в Украине. Доставка после испытания за 1-2 дня.
- Цена электромотора: ниже чем «СЛЭМЗ» на 10-12%, чем «МЭЗ» — на 20-25%
«СЛЭМЗ», Харьков Украина
- Надежность: все ключевые элементы – медная обмотка, чугунный корпус, подшипники, выводные концы, лаковая пропитка — на отличном уровне. Ряд мелких китайских комплектующих надежность не снизили.
- Наличие: слабое место производителя – малый объем производства. Не всегда двигатели есть на складе. Если есть – поставка 24 часа.
- Цена: лучшая среди двигателей с «отечественной медной жилой». Уступает от 25% до 10% цене китайских электродвигателей АИР.
«НКЭМЗ», Новая Каховка. 4АМУ 160S4
- Надежность: классический чугунный добротный электродвигатель производства Украины. Эталонная надежность, если только Вам не продали подделку. (Не производят марку АИР)
- Наличие: сложные времена у завода. Нет возможности поддерживать склад. Изготовление под заказ 2-3 недели.
- Цена: хороший двигатель по высокой цене. На 100-120% дороже китайских аналогов.
Купить электродвигатель АИР 160S4 15/1500
Поставка надежных электродвигателей 15 кВт 1500 об/мин промышленным предприятиям Украины. С нами удобно выбирать производителя АИР 160S4, получить техническую консультацию, счет в грн и купить с НДС. Звоните.
Перейти к двигателю АИР 160M6.
(3 оценок, среднее: 4,67 из 5)Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта. Загрузка…
xn--80aqy.com.ua
Электродвигатели серии АИР160 – Электропроект
Купить Электродвигатели серии АИР160
Электродвигатели асинхронные АИР160 имеют привязку мощностей к установочно-присоединительным размерам по Российским стандартам – ГОСТ28330.
Краткое описание конструкции электродвигателей серии АИР160
Номинальная мощность обеспечивается в длительном режиме работы при температуре 40 °С и высоте над уровнем моря не более 1000 м, при номинальном значении напряжения и частоты.
В основном исполнении электродвигатели выполняются для напряжения и частоты:- 220/380 В Д/Y 50 Гц- 220 В Д 50 Гц- 380 В Y 50 Гц. По просьбе заказчика завод-изготовитель производит электродвигатели на другие стандартные напряжения. Электродвигатели могут работать без изменения номинальной мощности при колебаниях напряжения сети до ±5 % от номинального значения.
Электродвигатели снабжены радиальными вентиляторами из пластмассы или алюминиевого сплава, работающими независимо от направления вращения.
Допустимые уровни вибрации электродвигателей установлены в ГОСТ 28330 (DIN EN 60034-14). В основном исполнении – уровень вибрации N (нормальный).
Стандартная окраска соответствует установке электродвигателей в помещениях или под навесом на открытом воздухе при умеренной температуре. Цвет – RAL 5017 (васильковый).
Электродвигатели основного исполнения предназначены для эксплуатации при температуре от -35° С до +40° С.
Электродвигатели имеют шпонки и пазы под шпонки, выполненные по ГОСТ 23360, исполнения 2 (DIN 6885 формы В). Длины шпонок отвечают ГОСТ 23360 (DIN 748, часть 3). Двигатели поставляются с вложенной шпонкой.
По просьбе заказчика завод-изготовитель производит электродвигатели с двумя концами вала. Передаваемая мощность для второго конца вала – по запросу.
Насаживаемые на вал элементы привода (шкив, муфта) необходимо отбалансировать с учетом балансировки ротора электродвигателя.
В соответствии с ГОСТ 28173 (DIN EN 60034-1) при номинальном напряжении и частоте двигатели допускают следующие перегрузки:
– 1.5 номинального тока в течение 2 мин;
– 1.6 номинального момента в течение 15 с.
По просьбе заказчика завод-изготовитель производит электродвигатели со встроенной температурной защитой.
Повышенный срок эксплуатации, надежность и термическую перегрузочную способность благодаря применению изоляции класса нагревостойкости F (перегрев обмотки двигателя – 80° C).
Климатическое исполнение: У2, У3, Т2 по ГОСТ 15150-69.
Конструктивное исполнение: IM1001, IM1001, IM3001, IM2101, IM3601 по ГОСТ 2479-79.
Степень защиты: IP54. IP 55 по ГОСТ 17494-87.
Завод изготовитель: Ярославский электромашиностроительный завод. ОАО “ELDIN”.
Основные технические характеристики электродвигателей АИР160 при частоте 50 Гц
Тип электродвигателя | Номинальная мощность,кВт | Частота вращения ротора,об/мин* | Масса,кг | Iн , А, при U=380 В | Кратность Iп /Iн | Кратность Мп /Мн | Кратность Ммакс /Мн | КПД % | Cos(F) о. е. | Момент инерции кг х м2 |
АИР160S2 | 15,0 | 2940 | 116 | 30,0 | 7,5 | 2,0 | 3,2 | 88,0 | 0,86 | 0,0500 |
АИР160М2 | 18,5 | 2940 | 130 | 35,0 | 7,5 | 2,0 | 3,2 | 90,0 | 0,88 | 0,0550 |
АИР160S4 | 15,0 | 1460 | 120 | 29,0 | 7,0 | 1,9 | 2,9 | 89,0 | 0,87 | 0,0600 |
АИР160М4 | 18,5 | 1460 | 142 | 35,0 | 7,0 | 1,9 | 2,9 | 90,0 | 0,89 | 0,0650 |
АИР160S6 | 11,0 | 970 | 125 | 23,0 | 6,5 | 2,2 | 2,9 | 87,0 | 0,82 | 0,0700 |
АИР160М6 | 15,0 | 970 | 155 | 31,0 | 7,0 | 2,3 | 3,0 | 89,0 | 0,82 | 0,0750 |
АИР160S8 | 7,5 | 730 | 125 | 18,0 | 5,5 | 1,8 | 2,4 | 86,0 | 0,73 | 0,0800 |
АИР160М8 | 11,0 | 730 | 150 | 26,0 | 5,5 | 1,8 | 2,4 | 87,0 | 0,75 | 0,0850 |
* – в разделе каталог данного сайта для электродвигателей АИР160 указана не частота вращения ротора, а частота вращения магнитного поля. Частота вращения ротора для этих электродвигателей соответствует значениям, указанным в таблице, при номинальной нагрузке на валу электродвигателя. Аналоги электродвигателей АИР160 на данном сайте
– электродвигатели серии АД160
Габаритные и установочно-присоединительные размеры электродвигателей АИР160, мм
Типдвигателя | l30 | l33 | h41 | d24 | l1=l2 | l10 | l11 | l20 | l21 | l31 | d1 | d2 | d5 | d10 | d20 | d22 | d25 | b1 | b2 | b10 | b11 | b31 | h | h5 | h6 | h20 |
АИР160S2 | 605 | 720 | 405 | 350 | 110 | 178 | 218 | 5 | 15 | 108 | 42 | 42 | М16 | 15 | 300 | 19 | 250 | 12 | 12 | 254 | 300 | 160 | 160 | 45 | 45 | 20 |
АИР160S4,6,8 | 605 | 720 | 405 | 350 | 110 | 178 | 218 | 5 | 15 | 108 | 48 | 42 | М16 | 15 | 300 | 19 | 250 | 14 | 12 | 254 | 300 | 160 | 160 | 51,5 | 45 | 20 |
АИР160М2 | 645 | 760 | 405 | 350 | 110 | 210 | 250 | 5 | 15 | 108 | 42 | 42 | М16 | 15 | 300 | 19 | 250 | 12 | 12 | 254 | 300 | 160 | 160 | 45 | 45 | 20 |
АИР160М4,6,8 | 645 | 760 | 405 | 350 | 110 | 210 | 250 | 5 | 15 | 108 | 48 | 42 | М16 | 15 | 300 | 19 | 250 | 14 | 12 | 254 | 300 | 160 | 160 | 51,5 | 45 | 20 |
Размер d5 – выполняется по отдельному заказу.
Информация относится к следующим наименованиям каталога
www.elp.ru
