Электродвигатель АИРЕ 80В4 У3 однофазный 220в

Контакты:

Общероссийский: +7 (499) 34-66-304

МТС Крым: +7 (978) 098-55-80

WhatsUp: +7 (978) 708-78-12

Viber: +7 (978) 708-78-13

email: [email protected]

Карта партнера ООО «Ареал» и схема проезда к нам на склад находится здесь

Цены на однофазные электродвигатели приведены здесь



Электродвигатель АИРЕ 80В4 У2(У3) 220В асинхронный однофазный со встроенным конденсатором, привязкой мощностей к установочным размерам в соответствии с ГОСТ Р, предназначенный для эксплуатации в сетях переменного тока с напряжением 230 или 220В и частотой 50Гц. Степень защиты двигателя IP55 — двигателю не страшна пыль, попадающая внутрь, контакты имеют полную защиту, корпус защищен от попадания брызг с любого направления (данное исполнение не подразумевает работу под проливным ливнем без навеса или в море, с возможностью попадания соленой воды — для этого применяются изделия со степенью защиты IP56 или имеющие в своей маркировке обозначение ОМ2 (морской регистр), поставляемые под заказ). Режим работы двигателя — S1. Класс нагревостойкости изоляции «F» по ГОСТ 8865-93 (155°C). Метод охлаждения IC 411 — вентилятором, находящемся на валу. Стандартное климатическое исполнение для умеренного климата: УЗ по ГОСТ 15150 (для закрытых помещений с естественной вентиляцией, под заказ поставляются У1, У2, УХЛ4, Т1, Т2, Т3). Однофазные электродвигатели оснащены одним конденсатором, предназначаются для установки на агрегаты, не требующие высокого пускового момента (диапазоном кратности пусковых моментов 0,3-0,4 от номинального). К таким агрегатам относятся некоторые виды насосов, вентиляторов и других бытовых устройств. Кроме того электродвигатели 220В широко применяются в приводах деревообрабатывающих станков, компрессоров, вентиляции, транспортеров, подъемников, кормоизмельчителей, бетономешалок.

Сопротивление изоляции обмоток двигателей в холодном состоянии (и при соблюденных условиях применения) не менее 5 МОм, а при температуре, близкой к рабочей — не менее 1 МОм.

Во время эксплуатации двигателя необходимо периодически контролировать величину емкости конденсатора.

Однофазные двигатели АИРЕ80В4 могут длительно эксплуатироваться при отклонениях напряжения 5%, частоты на 2% и одновременных отклонениях и напряжения, и частоты, ограниченных зоной «А» ГОСТ 28173 (МЭК 60034-1). Двигатели также допускают работу при отклонениях напряжения до 10 % в течение одного часа. По своей конструкции, применяемым деталям и материалам однофазные двигатели полностью соответствуют общепромышленным трехфазным и отличаются от них наличием рабочего конденсатора, который укладываются в специальный короб, совмещенный с клеммной коробкой вверху изделия. Двигатели имеют вводное устройство К-3-II.

Технические характеристики АИРЕ 80В4:

Мощность — 1,1 кВт (1,5 лс)

Частота вращения — 1500 оборотов в минуту

Питание — 220 вольт

Масса — 14 кг

Ток — 7,2 ампер

КПД — 71%

COS φ — 0,90

I пуск/номинал — 1,8

M пуск/номинал — 0,45

M макс/номинал — 1,8

Конденсатор — 30 мкф (60 при питании 115 вольт)

Скольжение — 10%

Шумовые характеристики (средний уровень звукового давления) однофазных двигателей находятся в районе 65 дБ(А). Допуск на уровень звукового давления — плюс 3 дБ(А).

Среднеквадратичное значение вибрационной скорости двигателей не превышает 2,8 мм/с.

Данные могут незначительно отличаться в зависимости от завода-изготовителя.

Расшифровка обозначений однофазных двигателей:

А — асинхронный

И — Интерэлектро

Р — привязка мощности осуществляется к габаритным размерам согласно РС 3031-71

Е — однофазный (питание от сети 220 вольт)

80 — габарит электродвигателя, расстояние от низа до центра вала в миллиметрах

В — вариант длины сердечника

4 — количество подключаемых полюсов

Далее следует обозначение климатического исполнения, например У2 или УХЛ4.

За ним — монтажное исполнение электродвигателя, например IM1081 или IM2081.

И последнее — степень защиты, например IP54 или IP55.

Пример корректной маркировки для заказа — АИРЕ 80В4 У3 IM1081 IP55.

Приведенная выше маркировка является базовым исполнением данного двигателя, используйте ее если у вас нет особых потребностей или не имеете профильного образования для более тщательного подбора двигателя.

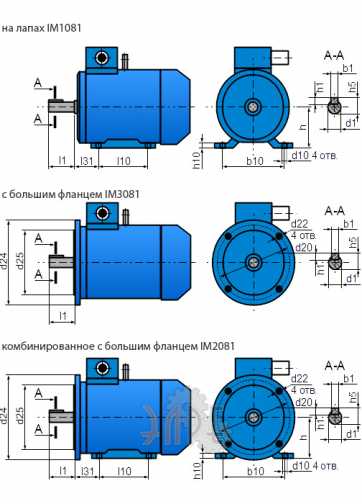

Варианты монтажных исполнений электродвигателей:

IM1081 лапаIM2081 комбинированное, лапа-фланецIM3081 фланец, чистый фланец

Первая цифра обозначает вариант крепления (лапы, фланец или комби), последняя — вариант исполнения вала (1 — односторонний вал, 2 — двухсторонний вал).

Внимание, на данных чертежах приведены только наиболее популярные виды креплений, однако в природе существуют и более редкие экземпляры, особенно если вы подбираете отечественный аналог импортного двигателя, скажем, заменяя сгоревший электродвигатель турецкой бетономешалки.

Например, вам необходим не просто фланец, а двигатель с малым фланцем, или же вы собираетесь крепить двигатель валом вверх (например при монтаже вентиляции) — все это многообразие просто невозможно предусмотреть и в таких случаях рекомендуем обратиться к нашим менеджерам за консультацией.

Габаритные размеры двигателя АИРЕ 80В4:

l30 (L)l33 (LC)h41 (HD)d30 (AC)
321374205180

Длина корпуса (вместе с валом) — 32,1 см

Общая высота двигателя — 20,5 см

Присоединительные размеры по лапам (по центрам отверстий) — 12,5 х 10 см

Присоединительные размеры по фланцу (по центрам отверстий по диагонали) — 16,5 см

Диаметр вала — 2,2 см

Размер шпоночного паза вала — 6 х 6 мм

Установочные и присоединительные размеры АИРЕ 80В4:

b10 (A)l10 (B)l31 (C)d1 (D)
1251005022
d2 (DA)l1 (E)l2 (EA)b1 (F)
2250506
b2 (FA)h5 (GA)h6 (GC)h2 (GD)
624,524,56
h3 (GF)h (H)h20 (HA)d10 (K)
6801010
d20 (M)d25 (N)d24 (P)l20 (T)
1651302003,5
(вариант исполнения — лапы)(вариант исполнения — комбинированный, лапа/фланец)



Схема соединения фаз обмотки однофазных электродвигателей:

Двигатели АИРЕ 80В4 имеют две обмотки — основную рабочую (U1, U2) и пусковую фазосдвигающую (Z1, Z2). Основная обмотка подключается напрямую к сети напряжением 220в, а пусковая — через рабочий конденсатор, сдвигающий фазу на 90 градусов, что и создает вращающееся магнитное поле. Фазосдвигающая обмотка создает начальный вращающий момент и имеет мощность, равную основной обмотке. Конденсатор и пусковая обмотка работают непрерывно – и в момент пуска двигателя, и во время его работы. Схема соединения фаз обмотки и подключения двигателя через разъемы клеммной коробки показана ниже.

Доставка осуществляется:

— по территории Крыма в города: Симферополь, Севастополь, Алушта, Армянск, Бахчисарай, Джанкой, Евпатория, Керчь, Красноперекопск, Феодосия, Черноморское, Ялта;

— по территории Краснодарского края в города: Краснодар, Анапа, Армавир, Геленджик, Майкоп, Новороссийск, Сочи, Туапсе;

— по территории России любой транспортной компанией по согласованию сторон;

— возможна отгрузка в ДНР, ЛНР, Беларусь, Казахстан, Армению.

По вопросам продажи на территории Крыма и уточнения дополнительных вопросов достаточно позвонить по телефону: +7 (978) 098-55-80, для Краснодарского края действует номер:

+7 (978) 098-55-80.

areal.ru.com

Электродвигатель АИР 80 В4 общепромышленный рабочие характеристики.

Общие характеристики:

Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000 .
Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69 .

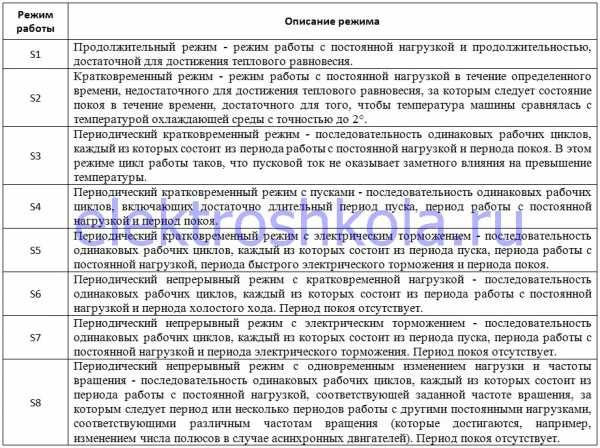

Режим работы Ѕ1 по ГОСТ Р 52776-2007 .
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79 .
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011 .
Способ охлаждения 1С0141 по ГОСТ 20459-87 .
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008 .
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008 .

Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93 .
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.

Характеристики электродвигателя АИР 80 В4

  • Мощность 1.5 кВт
  • Частота вращения 1500 об/мин
  • Напряжение 380 либо 220/380 В
  • Ток статора 6.4/3.7 А
  • КПД 78 %
  • Коэф. мощности 0.79
  • Mmax/Mн 2.3
  • Мп/Мн 2.3
  • Iп/Iн 6
  • Класс защиты, IP 55
  • Климатическое исполнение У3
  • Вес 18 кг

Габаритно-присоединительные размеры АИР 80 В4

l30 h41 d30   l1 l10 l31 d1 d10 b1 b10 h2 h3 h20 h
320.5 204.5 120/160   50 100 50 22 10 6 125 6 24.5 9 80

* Размеры: l1, l31, l10, d1, d20, d22, b10, h - соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.

Структура условного обозначения:

XX X XXX XX X XX

XX - серия
X - конструктивная модификация (С - с повышенным скольжением, Е - однофазные)
XXX - габарит, мм
XX - установочный размер по длине станины (S, M, L)
X - число полюсов (2, 4, 6, 8, 10, 12)
XX - климатическое исполнение (У, )

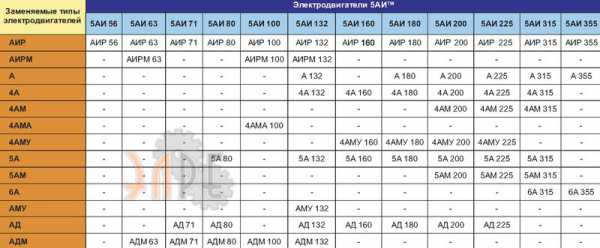

Взаимозаменяемость общепромышленного АИР 80 В4:

www.xn----7sbfedebebzdrkbi5bmwkezhiw8r1a.xn--p1ai

Асинхронный электродвигатель АИР80B4 У3 | АИР80В4 2,2кВт | АИР80В4 1,5кВт

 Расшифровка маркировки электродвигателя АИР 80 B4:

• А – асинхронный;

• И – двигатель соответствует требованиям Интерэлектро;

• Р – соответствие мощности к присоединительно-установочным размерам по стандарту РС3031-71;

• 80 - высота (габарит) оси вращения, мм;

• B -  длина станины;

• 4 – количество полюсов.



Преимущества данных электродвигателей:

• выдерживают кратковременные механические перегрузки;

• простота в конструкции;

• несложность пуска и его автоматизации;

• преимущественно стабильная скорость при разных нагрузках;

• через высокую точность изготовления повышен КПД (до 75%) ;

• применение высокоточных подшипников снизило уровень шума  (до 55 дБ) ;

• степень защиты IP55  обеспечивает повышенную защиту оболочки электродвигателя от пыли и воды;

• понижение уровня реактивных токов cosφ (до 0,86) значительно снизило риск перенапряжения в сети;

• увеличением кратности пусковых моментов получено повышение эксплуатационной надежности электродвигателя при пусках и спонтанных перегрузках;


Технические характеристики:

Серия

АИР

Частота вращения об/мин

1500

Мощность,квт

1,5

Напряжение,В

380

Ориент.вес,кг

14,7

Номинальная частота вращения, об/мин

1410

Номинальный ток при 380 В, А

3,6

Коэффициент полезного действия, %

78,5

Коэффициент мощности

0,80

Iп/ Iн

5,3

Мп/Мн

2,2

Мmax/Мн

2,4

Момент инерции, кгм2

0,0042

bashenergocom.ru

Технические характеристики трехфазных асинхронных двигателей с короткозамкнутым ротором серии АИР - Таблицы - Справочник





Технические данные трехфазных асинхронных двигателей серии АИР основного исполнения

ТипоразмерРном, кВтКПД, %cosφСколь-
жение,
S, %
Мп/ Мном

Мmax/ Mн

Мmin/ МномIп/ IномJ, кг·м²Масса, кг
Синхронная частота вращения 3000 об/мин
АИР50А20,09600,7511,52,22,21,84,5
АИР50В20,12630,7511,52,22,21,84,50,25/102,5
АИР56А20,18680,789,02,22,21,85,00,28/102,8
АИР56В20,25690,799,02,22,21,85,04,2/103,4
АИР63А20,37720,869,02,22,21,85,04,7/103,9
АИР63В20,55750,859,02,22,21,85,07,6/104,7
АИР71А20,7578,50,836,02,12,21,66,09/105,45
АИР71В21,1790,836,52,12,21,66,09,7/106,5
АИР80А21,5810,855,02,12,21,67,011/108,8
АИР80В22,2830,875,02,02,21,67,018/109,8
АИР90L23,084,50,885,02,02,21,67,021/1013,2
АИР100S24,0870,885,02,02,21,67,50,003516,7
АИР100L25,5880,895,02,02,21,67,50,005927,4
АИР112M27,587,50,883,52,02,21,67,50,0141
АИР132M211880,903,01,62,21,27,50,02364
АИР160S215900,893,01,82,71,77,00,039100
АИР160M218,590,50,903,02,02,71,87,00,043110
АИР180S22290,50,892,72,02,71,97,00,057160
АИР180M23091,50,902,52,23,01,97,50,07180
АИР200M23791,50,872,01,62,81,57,00,13220
АИР200S245920,882,01,82,81,57,50,14240
АИР225M25592,50,912,01,82,61,57,50,22320
АИР250S275930,902,01,83,01,67,50,41425
АИР250M290930,922,01,83,01,67,50,46455
Синхронная частота вращения 1500 об/мин
АИР50A40,06530,63112,32,21,84,52,9/102,6
АИР50B40,09570,65112,32,21,84,53,3/102,9
АИР56A40,12630,66102,32,21,85,07/103,35
АИР56B40,18640,68102,32,21,85.07,9/103,9
АИР63A40,25680,67122,32,21,85,00,00124,7
АИР63B40,37680,7122,32,21,85,00,00145,6
АИР71A40,5570,50,79,52,32,21,85,00,00137,8
АИР71B40,75730,76102,22,21,65,00,00148,8
АИР80A41,1750,817,02,22,21,65,50,00329,9
АИР80B41,5780,837,02,22,21,65,50,003312,1
АИР90L42,2810,837,02,12,21,66,50,005617,0
АИР100S43,0820,836,02,02,21,67,00,008721,6
АИР100L44,0850,846,02,02,21,67,00,01127,3
АИР112M45,585,50,864,52,02,51,67,00,01741,0
АИР132S47,587,50,864,02,02,51,67,50,02858
АИР132M41187,50,873,52,02,71,67,50,0470
АИР160S415900,893,01,92,91,87,00,078100
АИР160M418,590,50,893,01,92,91,87,00,1110
АИР180S42290,50,872,51,72,41,57,00,15170
АИР180M430920,872,01,72,71,57,00,19190
АИР200M43792,50,892,01,72,71,67,50,28245
АИР200S44592,50,892,01,72,71,67,50,34270
АИР225M455930,892,01,72,61,67,00,51335
АИР250S475940,881,51,72,51,47,50,89450
АИР250M490940,891,51,52,51,37,51,1480
АИР280S411093,50,912,21,62,21,06,52,3594
АИР280M4132940,932,21,62,21,06,52,5752
АИР315S416093,50,912,01,42,01,05,53,1896
АИР315M4200940,922,01,42,00,95,53,61000
АИР355S425094,50,922,01,42,00,97,06,01275
АИР355M431594,50,922,01,42,00,97,07,01480
Синхронная частота вращения 1000 об/мин
АИР63A60,19560,62142,02,21,64,00,00184,65
АИР63B60,25590,62142,02,21,64,00,00225,6
АИР71A60,37650,658,52,02,21,64,50.00177,8
АИР71B61,1740,748,02,02,21,64,50,004613,4
АИР90L61,5760,727,52,02,21,66,00,007316,9
АИР100L62,2810,745,52,02,21,66,00,01322,8
АИР112MA63,0810,765,02,02,21,66,00,01735,0
АИР112MB64,0820,815.02,02,21,66,00,02140,4
АИР132S65,5850,84,02,02,21,67,00,0457
АИР132M67,585.50,814.02,02,21,67,00,05868
АИР160S611880,833,02,02,71,66,50,12100
АИР160M615880,853,02,02,71,66,50,15120
АИР180M618,589,50,852,01,82,41,66,50,2180
АИР200M622900.832,01,62,41,46,50,36225
АИР200L630900,852,51,62,41,46,50,4250
АИР225M637910,852,01,52,31,46,50,61305
АИР250S64592,50,852,01,52,31,46,51,0390
АИР250M65592,50,862,01,52,31,46,51,1430
АИР280S67592,50,92,21,32,31,06,52,9637
АИР280M690930,92,21,42,41,06,53,4702
АИР315S6110930,922,31,42,31,06,04,0847
АИР315M613293,50,92,31,42,31,06,54,5950
АИР355S6160940,92,21,62,01,07,07,31136
АИР355M620094,50,92,21,62,00.97,08,81280
Синхронная частота вращения 750 об/мин
АИР100L81,5760,736,01,61,71,25,50,01331,3
АИР112MA82,276,50,715,51,82,21,46,00,01736
АИР112MB83,0790,745,51,82,21,46,00,02541
АИР132S84,0830,704,51,82,21,46,00,04256
АИР132M85,5830,745,01,82,21,46,00,05770
АИР160S87,5870,753,01,62,41,45,50,12100
АИР160M81187,50,753,01,62,41,46,00,15120
АИР180M815890,822,51,62,21,56,50,23180
АИР200M818,5890,812,51,62,31,46,00,36225
АИР200L822900,812,51,62,31,46,00,4250
АИР225M83090,50,812,51,42,31,36,00,61305
АИР250S83792,50,782,01,52,31,46,01,1400
АИР250M84592,50,792,01,42,21,36,01,2430
АИР280S855920,863,01,32,21,06,03,2643
АИР280M875930,873,01,42,21,06,04,1735
АИР315S890930,851,51,22,21,06,04,9927
АИР315M8110930,861,51,12,20,96,05,81001
АИР355S813293,50,852,01,22,00,96,59,01175
АИР355M816093,50,852,01,22,00,96,5101280


    Расшифровку обозначений асинхронных двигателей серии АИ Вы можете посмотреть в разделе "Электрические машины".





www.elektrikii.ru

Технические характеристики трехфазных электродвигателей

Содержание:

  1. Технические характеристики электродвигателей
  2. Таблица технических характеристик электродвигателей аир
  1. Технические характеристики электродвигателей

Технические характеристики, они же паспортные данные электродвигателя — это характеристики которые указываются заводом-изготовителем на шильдочке прикрепляемой к корпусу электродвигателя.

В случае если шильдик с паспортными данными не сохранился характеристики электродвигателя можно определить расчетным путем.

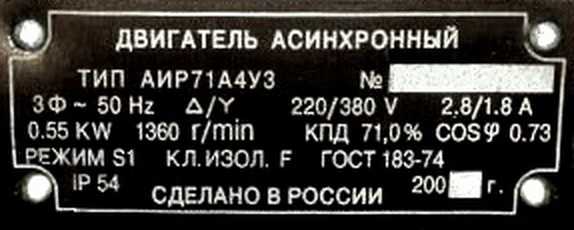

Шильдик с характеристиками (паспортными данными) электродвигателя:

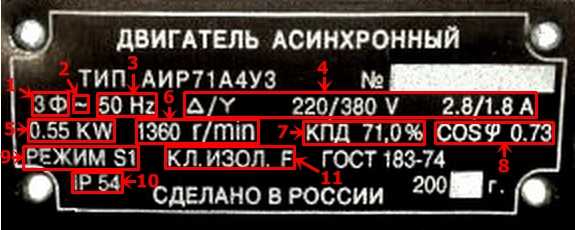

И так, какую же информацию мы видим на шильдике электродвигателя? Разберем каждый параметр в отдельности:

Сначала указывается тип, марка и заводской номер электродвигателя, на этом мы останавливаться не будем. Далее по пунктам:

  1. 3Ф — трехфазный электродвигатель.
  2. ~ — переменный ток сети.
  3. 50 Hz — частота тока сети 50 Гц (Герц).
  4. У каждого электродвигателя имеется возможность соединения его обмоток по схеме треугольник — обозначается: Δ, либо по схеме звезда — обозначается Y в зависимости от схемы соединения обмоток меняются и такие его характеристики как напряжение сети и ток сети. Например, в нашем случае: Δ/ Y 220/380 V 2,8/1,8 А — это значит, что при схеме соединения «треугольник» Δ — электродвигатель подключается на напряжение 220 Вольт и потребляет из сети 2,8 Ампера, а при схеме соединения «звезда» Y- подключается на напряжение 380 Вольт и потребляет из сети 1,8 Ампера. Подробнее о схемах соединения обмоток электродвигателя вы можете прочитать в этой статье.
  5. Мощность на валу электродвигателя в килоВаттах, в нашем случае — 0,55 кВт.
  6. Частота вращения вала электродвигателя, в нашем случае 1360 оборотов в минуту.
  7. Коэффициент полезного действия (КПД) — это процентное соотношение мощности отдаваемой электродвигателем, т.е. мощности на валу и мощности потребляемой электродвигателем из сети. Например: если мощность электродвигателя 8 кВт, а его КПД — 80%, то из сети он потребляет 10кВт, остальные 2 кВт тратятся на нагрев обмоток электродвигателя, потери на трение в подшипниках и т.д.
  8. Коэффициент мощности — это отношение активной мощности к полной, он показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
  9. Режим работы электродвигателя. Всего ГОСТом предусмотрено 8 режимов работы (S1-S8), S1 — самый распространенный из них, данный режим подразумевает продолжительную работу электродвигателя, без частых остановок и запусков. Описание всех режимов работы электродвигателей представлено в следующей таблице:

  1. Класс внутренней защиты корпуса, в нашем случае IP54 — пылезащищенный корпус с защитой от водяных брызг. Подробнее о том как расшифровывать Коды классов внутр

elektroshkola.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
