Никель-кадмиевые аккумуляторы: особенности и преимущества Ni-Cd

На современном этапе существует множество аккумуляторов, которые имеют разный химический состав и, по причине присутствия в них тех или иных элементов, свои характерные особенности и преимущества в эксплуатации. Никель-кадмиевые аккумуляторы появились давно. Но до сих пор являются популярными и нужными в разных сферах человеческой деятельности.

Из истории создания

Первые щелочные Ni-Сd аккумуляторы появились еще в конце ХХ века. Их изобрел шведский ученый Вальдмар Юнгнер, в качестве положительного заряда использовав никель, а кадмий — в качестве отрицательного. Несмотря на очевидную пользу этого изобретения, по тем временам массовое производство таких батарей было весьма дорогостоящим и энергоемким. Поэтому было отложено на промежуток почти в 50 лет.

30-е годы прошлого столетия замечательны тем, что именно тогда была создана техника внедрения химически активных материалов пластин на пористый электрод, покрытый никелем. Массовое же производство Ni-Cd аккумуляторов началось после 50-х годов.

Основные характеристики и преимущества

Никель-кадмиевые аккумуляторы, в большинстве случаев, имеют цилиндрическую форму. Поэтому в простонародье их часто называют «банками». Есть и плоские Ni батарейки — например, для часов. Все зарядные элементы такого типа имеют сравнительно небольшую емкость, если сопоставлять их с никель-металлогидридными АКБ (Ni-MH), появившимися значительно позже с целью усовершенствования Ni-Cd аккумуляторов.

Однако более низкие показатели емкости не являются тем недостатком, который мог бы стать причиной для того, чтобы старый добрый кадмиевый аккумулятор был окончательно снят с производства. Один из его несомненных плюсов — это то, что при эксплулатации он нагревается не так быстро, как MH. Это значительно снижает риск его перегрева и преждевременного выхода из строя.

Более медленный процесс нагревания Ni-Cd обусловлен тем, что химические реакции, протекающие внутри них, являются эндотермическими. Иными словами, выделяемое во время реакций тепло поглощается внутри. Что касается MH, они отличаются от кадмиевых экзотермическими реакциями с выделением большого количества тепла. В связи с этим MH нагреваются гораздо быстрее и могут «перегореть», если вовремя не прекратить их использование.

Ni-Сd аккумуляторы имеют плотный металлический корпус, отличающийся повышенной прочностью и хорошей герметичностью. Они способны устоять при любых химических реакциях внутри и выдержать большое давление газов даже в самых худших условиях. Вплоть до понижения температуры до -40°С. Никель кадмиевые-аккумуляторы не подвержены риску самовозгорания, в отличие от современных литиевых.

Среди них есть мощные и надежные промышленные аккумуляторы Ni, которые могут полноценно работать в течение 20-25 лет. И, несмотря на то, что на смену этим АКБ уже давно пришли MH и литиевые с большей емкостью, Ni-Cd аккумуляторы продолжают активно применяться и по сей день.

Если говорить о ценовой категории, стоимость Ni-Cd значительно ниже, чем у других батарей. Это также является одним из их основных плюсов.

Сфера применения

Небольшие Ni-Cd аккумуляторы широко используются для питания различной бытовой техники и аппаратуры, преимущественно, в тех случаях, когда тот или иной прибор потребляет большое количество тока. Стандартные «банки» до сих пор обеспечивают работу электродрелей и шуруповертов. Элементы больших размеров незаменимы в общественном транспорте. Например, в троллейбусах или трамваях с целью питания цепей их управления, в судоходном деле и особенно в сфере авиации как бортовые вторичные источники тока.

Особенности эксплуатации

Поскольку Ni-Cd аккумуляторы заметно нагреваются, только если они заряжены полностью, большая часть устройств «понимает» это в качестве сигнала, по которому следует прекращать процесс зарядки. Для того чтобы они работали дольше, их рекомендуется быстро заряжать, а использовать — до полного разряда: в отличие от MH, никель-кадмиевые аккумуляторы глубокой разрядки не боятся.

Этот вид АКБ — единственный из элементов питания, которые рекомендуется хранить полностью разряженными, в то время, как MH следует хранить заряженными полностью, и им периодически нужна проверка напряжения на выходе. Такая разница, при существенном отличии в эксплуатации, безусловно, является еще одним очевидным пунктом в пользу Ni-Cd.

При долгом хранении без использования в разряженном виде с батарейками не случится ничего страшного. Но, чтобы привести их в рабочее состояние, нужно два-три раза провести им полный цикл «заряд-разряд». Лучше делать это незадолго до применения, можно за сутки, и тогда никель-кадмиевые аккумуляторы будут работать с оптимальной токоотдачей.

Любой Ni-Cd, применяемый в быту, при его питании током небольшой величины и периодической неполной разрядкой может значительно потерять емкость, что создает впечатление полного выхода АКБ из строя. Если Ni-Cd долгое время находился на подзарядке, например, в устройстве с постоянным питанием, он тоже лишится определенного показателя ёмкости, хотя уровень его напряжения, при этом, будет верным.

Это значит, что использовать Ni-Cd в режиме постоянной подпитки и «недоразряда» не стоит, а если такое все же произошло с батарейкой, одного цикла глубокой разрядки с последующим полным зарядом будет достаточно для того, чтобы емкость была восстановлена.

Такой эффект называется «эффектом памяти» и возникает, когда не до конца разряженная батарея подвергалась подзарядке раньше, чем она разрядится полностью. Дело в том, что при производстве никель-кадмиевых аккумуляторов используются так называемые прессованные электроды. Это очень удобно, так как «прессовка» высокотехнологична и обходится дешевле. Но именно ее химический состав склонен к «эффекту памяти» — иными словами, к появлению в электрохимическом составе АКБ «лишнего» двойного электрического слоя в виде крупных кристаллов, что обусловливает снижение напряжения.

Именно поэтому Ni-Cd элементы так «любят» полный и глубокий разряд, после которого, «очистив память», они могут долгое время работать полноценно.

Восстановление никель-кадмиевого аккумулятора

Среди любителей электроники постоянно ведутся споры и разговоры о том, что делать, если Ni-Cd аккумулятор вышел из строя, как восстановить Ni и насколько целесообразно это делать вообще. Конечно, гораздо проще сразу приобрести новую батарею. Но бывает и так, что в ближайшее время это сделать невозможно: замены просто не оказалось под рукой, а ближайший магазин находится далековато. Поэтому тем, кто постоянно работает, например, с электрическими инструментами, время от времени приходится заниматься восстановлением никель-кадмиевых аккумуляторов очень интересными способами. Как произвести ремонт аккумулятора шуруповерта, например?

Восстановление водой

Можно попробовать провести восстановление работоспособности Ni-Cd аккумуляторов с помощью самого обычного электролита в виде дистилированной воды.

Для этого понадобится несколько нехитрых инструментов и приспособлений:

  • паяльная кислота;
  • одноразовый шприц;
    паяльник;
  • немного дистилированной воды.

Обычно аккумуляторный блок, находящийся внутри дрели или шуруповерта, выглядит как связка из нескольких металлических «банок», обернутых плотной бумагой. Для того чтобы понять, какая «банка» в связке самая слабая, нужно вначале измерить напряжение на полюсах каждого элемента. Как проверить напряжение? Очень просто, с помощью мультиметра или тестера. Чаще всего, показатель напряжения у самых слабых «банок» близок или равен нулю.

Для того чтобы начать процесс восстановления, нужно просверлить в батарейке небольшое отверстие, предварительно освободив ее от бумаги или этикетки. Сделать это можно с помощью шуруповерта, используя острый саморез №16.

Важно позаботиться о том, чтобы не повредить внутренность аккумулятора, а просверлить только его внешнюю оболочку.

В данном случае стоит отметить еще одно несомненное преимущество: в таких батареях, вследствие их конструкции, повышенной герметичности и особенности протекающих химических реакций, не происходит самопроизвольного возгорания. Поэтому любительские методы возвращения никель-кадмиевых элементов к жизни являются безопасными, в отличие от проведения подобного рода манипуляций с современными литиевыми батареями, склонными к взрывам и вздутиям.

В одноразовый шприц набирается 1 мл дистилированной воды, и АКБ постепенно заполняется ею. При этом важно не торопиться, следить за тем, чтобы вода постепенно проникала внутрь батареи. Дистилированная вода нужна для возвращения и создания необходимой плотности электролита внутри АКБ. После того как вода будет залита, отверстие закрывается паяльной кислотой, которая берется на спичку, и запаивается хорошо разогретым паяльником.

Некоторые умельцы утверждают, что, если вместо дистилированной воды залить внутрь батареи электролит от шахтерских фонариков, АКБ будет работать гораздо лучше и дольше.

В заключение нужно снова провести замеры напряжения мультиметром и поставить аккумулятор на зарядку. Конечно, паяная батарея прослужит недолго, но это может помочь выиграть какое-то время перед приобретением новой.

Восстановление методом запзаппинга

Для никель-кадмиевых аккумуляторов существует проверенный, но весьма рискованный метод восстановления, который называется запзаппинг. Суть его заключается в том, что батарейки подвергаются коротким разрядам очень высоких токов, в десятки раз превышающих норму. Каждый элемент в буквальном смысле слова «прожигается» короткосекундными токовыми импульсами в 10, 20 ампер и выше.

Запзаппинг требует хорошей подготовки любителя электроники и соблюдения техники безопасности в виде защитных очков и, желательно, спецодежды. Утверждается, что он восстанавливает элементы, не употреблявшиеся 20 лет и более. Следует помнить о том, что запзаппинг применим исключительно к никель-кадмиевым аккумуляторам. Восстановление Ni-MH аккумуляторов таким способом проводить не рекомендуется.

Цикл разряд-заряд

Для того чтобы устранить «эффект памяти», нужно разрядить АКБ до 0,8-1 вольта, после чего полностью зарядить ее снова. Если батарея не восстанавливалась в течение долгого времени, таких циклов можно провести несколько, а для минимизации «эффекта памяти» тренировать батарею таким образом желательно раз в месяц.

Что же касается популярного «школьного» метода, подразумевающего заморозку NiСd или NiMH аккумуляторов в морозильной камере — невзирая на то, что эффективность этого способа весьма сомнительна, в сети можно найти большое количество информации о «восстановлении» батареек путем помещения их в холодильник. На самом деле, лучше применить способ восстановления элементов дистиллированной водой — по крайней мере, в данном случае шансов реанимировать их будет гораздо больше.

Итак, никель-кадмиевые аккумуляторы не уступают современным батареям по ряду преимуществ своих технических характеристик. Они по-прежнему надежные, прочные, недорогие и максимально безопасны в применении.

batteryk.com

Никель кадмиевые аккумуляторы: восстановление, зарядка

Кадмиевый аккумулятор – востребованный источник энергии, который используют для комплектации бытовой техники. Они причислены к щелочным типам. Ими оснащают те агрегаты и устройства, в состав которых нельзя ввести другие модели.

Конструкционные особенности

В состав никель кадмиевых аккумуляторов введены минусовые и плюсовые токопроводящие выводы, для разделения которых использован сепаратор. Внутренняя часть заполнена щелочным электролитическим составом. Корпус для никель кадмиевых батарей подготовлен из специального металла, герметично запаян.

Дабы обеспечить лучший контакт, для подготовки электродов используют фольгу, которая отличается небольшой толщиной. Для конструирования сепаратора, который сосредотачивают между выводами в батареях никель кадмиевых, применяют тканое сырье. Ведь он не взаимодействует со щелочным электролитом.

Для подсоединения аккумуляторной батареи к другим никелево кадмиевым источникам питания применяют борн. В состав устройства никель кадмиевых аккумуляторов входят сварные соединения, при помощи которых обеспечивается плотное соединение.

Преимущества никель-кадмиевых источник питания

  • Численность циклов разряда и заряда достигает 1 000 и более.
  • Период хранения таких устройств продолжителен. При этом степень заряженности агрегата не влияет на данный показатель.
  • Технология зарядки никель кадмиевых аккумуляторов относительно проста. Ее смогут реализовать и новички-автомобилисты.
  • Эксплуатировать такие источники питания можно и в зимний период, в жестких условиях.
  • Емкость не снижается даже при минусовой температуре.

Отрицательные стороны

  • Устройства обладают таким свойством, как «эффект памяти». Для его устранения возникает потребность в проведении определенных мероприятий.
  • Уровень саморазряда повышенный.
  • Если сравнить cd аккумуляторы с иными источниками питания, то можно выделить их невысокую энергетическую плотность.
  • Для подготовки применены токсичные компоненты. Поэтому некоторые государства не используют такие аккумуляторные батареи, не занимаются их изготовлением.
  • Для утилизации таких агрегатов применяют соответствующее оборудование. В нашей стране для никель кадмиевых агрегатов подготавливают установки для утилизации, переработки.

Заряд, разряд никель-кадмиевых аккумуляторных батарей

Процесс разряда

Разрядные параметры источника питания во многом зависят от конструктивных особенностей, характеристик электродов и токовыводов. Они же предопределяют величину напряжения и внутреннего сопротивления.

Разрядные параметры зависят от:

  • Особенности и структуры сепаратора.
  • Качества сборки.
  • Количества электролитического состава, которым заполнен корпус.
  • Прочее.

При продолжительном разряде nicd источника специалисты рекомендуют пользоваться дисковыми батарейками, который дополнены крупногабаритными прессованными выводами. Поэтому при небольшом увеличении тока емкость разрядная, а также напряжение снижается. Дабы оптимизировать этот показатель, толщину выводов уменьшают, численность увеличивают.

Максимальное значение емкости наблюдается при комнатной температуре. Дальнейшее повышение температуры не влияет на этот параметр. Отрицательная температура провоцирует снижение разрядного напряжения, повышение разрядного тока.

Использование шуруповертов, которые укомплектованы никель-кадмиевыми источниками питания, в зимний период требует осторожности.

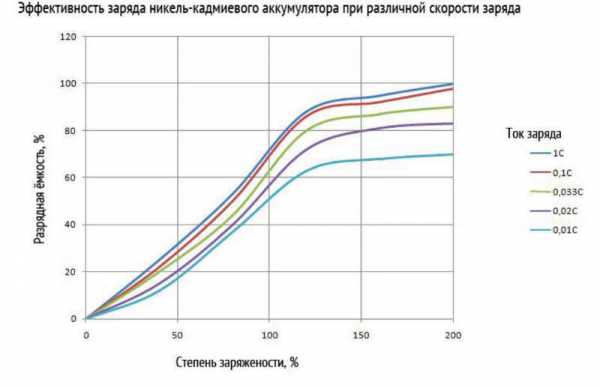

Зарядный процесс

В процессе зарядки ni cd аккумуляторов необходимо вводить ограничения по заряду. Ведь в процесс подзарядки внутри корпуса повышается давления, вырабатывается кислород, а коэффициент применения тока понижается.

Как заряжать ni cd батарею? Дабы полностью восстановить заряд, должна быть сообщена емкость в 150–160 процентов. Температурный диапазон – 0-+35 градусов. Если не учитывать температурный диапазон, то давление повысится. Через аварийный клапан будет выделяться кислородная смесь. Поэтому важно заранее определить, как правильно заряжать аккумуляторную батарею.

Разряженный никель-кадмиевый аккумулятор заряжают в различных режимах. От того, какой режим выбран, зависит время зарядки.

  1. Током в 0,2 от общей емкости в течение 7 часов.
  2. Током в 0,3 от общей емкости не более 4 часов.

Заряжая агрегат в ускоренном режиме (током в 0,4 от имеющейся емкости), перезаряд запрещен, так как это повлечет уменьшение емкости. Устанавливать, до скольки заряжен источник питания, можно с помощью соответствующих устройств. При работе с токами применяется амперметр. Дабы определить количество вольт, используют вольтметр или мультиметр.

Зарядник для никель-кадмиевых аккумуляторных батарей

Для заряда ni cd батареи используют реверсивные и автоматические зарядники.

Автоматическое зарядное устройство для ni cd отличается простотой использования. С его помощью можно подзарядить 2–4 батарейки для шуруповерта или другой бытовой техники. После размещения батарейки в ЗУ устанавливается режим, число. После этого агрегат подключают к сети.

Автоматические модели оснащены индикаторами, с помощью которых определяется состояние заряжаемых источников питания при работе с током. Такие устройства подходят и для того, чтобы разряжать ni cd батареи.

Импульсные зарядники отличаются более сложной конструкцией. Их можно использовать при работе со значительным током. Поскольку их относят к профессиональным агрегатам, перед использованием изучается, как зарядить источник питания, как выставить требуемые параметры.

Реверсные (импульсные) модели подходят для циклической подачи ток заряда и разряда. При разряде и заряде заранее определяются параметры тока, напряжения.

Особенности использования

Продолжительная эксплуатация влияет на функционирование и работоспособность кадмий никелевых акб. К ухудшению работоспособности и выходу из строя приводят:

  • Рабочая поверхность токопроводящих выводов уменьшается.
  • Активная масса токопроводящих выводов существенно уменьшается.
  • Щелочной электролитический состав меняет состав, неправильно перераспределяется по источнику питания.
  • Образуется утечка по проводящим элементам. В итоге, разрядка заряженного источника питания наступает достаточно быстро.
  • Расход жидкости, кислорода возрастает. При чрезмерном выделении кислорода процесс становится необратимым.
  • Органические составы начинают распадаться.

Восстановление никель-кадмиевых аккумуляторов

Процедура восстановления никель кадмиевых аккумуляторов, которые используются для комплектации шуруповёрта, иного портативного агрегата, занимает определенное время. Поскольку стоимость таких акб высокая, перед реализацией следует изучить особенности.

По сути, восстанавливаем никель-кадмиевый аккумулятор шуруповерта импульсным током, который подается в течение 2–4 секунд. Величина тока превышает параметры емкости в 10 и более раз.

Перед тем как восстановить АКБ, подготавливаются определенные элементы и инструменты:

  1. Работоспособный источник питания с сильными показателями тока. В качестве АКБ используют автоаккумулятор.
  2. Зажимы.
  3. Провода.
  4. Мультиметр, с помощью которого контролируется напряжение.
  5. Защитные предметы.

Процедура восстановления включает определенные мероприятия:

  • У блока портативного инструмента или отдельной батареи определяется положительный и отрицательный контакт.
  • Пользуясь зажимами или крокодилами, а также отрезками проводов присоединяются минусы.
  • Другой конец провода прижимают к положительному контакту. Длительность контакта провода составляет 1–2 секунды (возможно увеличение до 3 секунд). Подобные действия занимают немного времени. При контакте следят за тем, чтобы провода не прикипели к блоку, батарее.

Специалисты рекомендуют осуществлять контакт при помощи зажима, дабы вернуть работоспособность.

По истечении одного цикла при помощи мультиметра замеряется уровень напряжения. Как только напряжение восстановилось, переходят к набору емкости. Дабы восстановить и выполнить ремонт источника питания, выполняется 2–4 цикла.

Такая методика приносит ожидаемый эффект лишь на короткий срок. Все потому, что электролитический состав меняется, изменяется и его объем. В результате, аккумуляторы как источники долго использовать нельзя.

Модернизированная методика

Дабы своими руками восстановить никель кадмиевые аккумуляторы, а также обеспечить их продолжительную эксплуатацию, выполняются следующие действия:

  • Все батарейки тщательно проверяются, измеряется напряжение. Те элементы, на которых напряжение близко к нулю, изымаются.
  • В корпусе при помощи соответствующего инструмента подготавливаются отверстия, дабы залить 1 см3 дистиллированной воды.
  • Источники питания отстаиваются в течение короткого временного промежутка, после чего проводят повторную проверку напряжения.
  • Если работоспособность АКБ восстановлена, то сформированные отверстия обрабатывают герметиком, пайкой.
  • Блок комплектуется батарейками, повторно заряжается. Портативный инструмент готов к эксплуатации, как только на заряднике индикатор изменит оттенок. Для этих целей стоит пользоваться импульсными зарядными устройствами, которые отличаются обширным функционалом, качественной комплектацией.
  • При нулевом напряжении в АКБ вводят дистиллированную воду вновь.
  • Процедуру повторяют до тех пор, пока не достигнут положительного результата.

Особенности хранения

На кадмиевые аккумуляторы правила эксплуатации подготовлены специалистами. В инструкции прописано, как хранить источники питания. Выделено несколько основных правил.

Хранить ni cd источники можно только при полной разрядке. Для этих целей используют зарядные устройства, которые оснащены соответствующей функцией. Для опустошения применяют и лампы накаливания с соответствующим количеством ампер.

Хранить аккумуляторные батареи, которые правильно подготовлены, можно долго. Температурные изменения не влияют на состояние и работоспособность.

Для хранения никель кадмиевых аккумуляторов используют помещения. Ведь температурные колебания не провоцируют разрядку, запуск необратимых процессов.

Хотя хранятся никель-кадмиевые аккумуляторы долго, на определенном этапе возникает потребность в утилизации. Для этого следует обратиться в организацию, которая выполняет подобные процессы.

Эффективность никель кадмиевых аккумуляторов сложно переоценить. Ими комплектуют портативные инструменты, используемые в быту и в промышленности. При правильном обращении, соблюдении техники безопасности и условий эксплуатации период применения превышает пять лет.

Видео про Никель кадмиевые аккумуляторы



akbzona.ru



Полезная модель относится к электротехнике, а именно к щелочным аккумуляторам, и может быть использовано в производстве и эксплуатации аккумуляторов. Достижение технического результата осуществляется за счет того, что в никель-кадмиевом щелочном аккумуляторе, содержащем корпус (2), раствор щелочного электролита, положительные и отрицательные электроды (1), разделенные сепаратором, положительные и отрицательные электроды изготовлены из пеноникеля, причем в положительные электроды добавлен никелевый порошок и они активируются в растворе азотно-кислого никеля, а в отрицательные электроды - кадмиевый порошок. Сепаратор изготовлен из полипропилена волокнистого мембранного. В качестве электролита взят калиево-литиевый электролит. Корпус (2) и крышка (4) изготовлены из полиамида литьевого. Техническим результатом, который необходимо достигнуть, является улучшение удельных характеристик аккумулятора. 1 ил.

Полезная модель относится к электротехнике, а именно к щелочным аккумуляторам, и может быть использовано в производстве и эксплуатации аккумуляторов.

Известен никель-цинковый аккумулятор, в котором для повышения ресурса используют кислород, выделяющийся при заряде на положительном электроде, для окисления дендритов цинка, зарождающихся на отрицательном электроде. Аккумулятор содержит корпус, электролит, положительный и отрицательный электроды, разделенные сепаратором. Для облегчения диффузии кислорода к отрицательному электроду сепаратор имеет гладкую поверхность со стороны отрицательного электрода и ребристую со стороны положительного электрода (патент ФРГ 1496294, кл. 10/34 1971).

Недостатком этого аккумулятора является избыточность емкости цинкового электрода, что снижает удельные характеристики, а также требует периодического разряда аккумулятора до нуля, чтобы предотвратить перезаряд цинкового электрода и усиленное дендритообразование. Это усложняет технологию эксплуатации аккумулятора.

Известен никель-цинковый аккумулятор, содержащий корпус, раствор щелочного электролита, положительные и отрицательные электроды, разделенные многослойным сепаратором, и пористые металлические вставки, расположенные в многослойном сепараторе между положительными и отрицательными электродами, указанные металлические вставки электрически соединены между собой (патент RU 2343599, МПК M10/30 (2006.01), 10.01.2009 г.).

Увеличение удельных характеристик данного аккумулятора достигается за счет использования металлических вставок, соединенных между собой.

Техническим результатом, который необходимо достигнуть, является улучшение удельных характеристик аккумулятора с одновременным упрощением конструкции.

Достижение технического результата осуществляется за счет того, что в никель-кадмиевом щелочном аккумуляторе, содержащем корпус, раствор щелочного электролита, положительные и отрицательные электроды, разделенные сепаратором, положительные и отрицательные электроды изготовлены из пеноникеля, причем в положительные электроды добавлен никелевый порошок, и они активируются в растворе азотно-кислого никеля, а в отрицательные электроды - кадмиевый порошок.

Сепаратор изготовлен из полипропилена волокнистого мембранного. В качестве электролита взят калиево-литиевый электролит. Корпус и крышка изготовлены из полиамида литьевого.

Выполнение положительных и отрицательных электроды из пеноникеля, а также добавление в положительные электроды никелевого порошка и их активация происходит в растворе азотно-кислого никеля, и добавление в отрицательные электроды - кадмиевого порошка позволяет значительно улучшить основные параметры аккумулятора: номинальную емкость увеличить до 120 А.ч., ресурс аккумулятора - до 1000 циклов.

Анализ известных технических решений по научно-технической и патентной документации показал, что совокупность существенных признаков заявляемого технического решения ранее не была известна, следовательно, оно соответствует условию патентоспособности «новизна».

Полезная модель поясняется чертежом:

Щелочной никель-кадмиевый аккумулятор по признаку конструкции электродов является металло-керамическим.

Аккумулятор состоит из пятидесяти пяти электродов 1 (двадцать семь положительных и двадцать восемь отрицательных), разделенных между собой сепараторами и помещенными в корпус 2. Пакет положительных и пакет отрицательных электродов 1 через борны 3 выведены на крышку 4 корпуса 2 аккумулятора. В процессе работы аккумулятора выделяется газ, для вывода которого в крышке 4 установлен клапан 5. Применяется калиево-литиевый щелочной электролит.

Электроды положительные, изготовленные из пеноникеля с добавлением никелевого порошка, активируются в растворе азотно-кислого никеля.

Электроды отрицательные изготовлены из пеноникеля с внесением в него кадмиевого порошка.

Сепараторы изготовлены из трехслойного полипропилена волокнистого мембранного.

Борны 3 выполнены из нержавеющей стали.

Корпус 2 аккумулятора и крышка 4 к нему изготовлены из полиамида литьевого.

Основные параметры щелочного никель-кадмиевого аккумулятора:

- номинальное напряжение - 1,2 В;

- номинальная емкость - 120 А.ч.

- габаритные размеры - 78×90×220;

- ресурс аккумулятора - не менее 1000 циклов.

- минимальный срок службы - 25 лет.

Сущность полезной модели поясняется примером практической реализации.

Разряд и заряд. При разряде щелочного аккумулятора гидрат окиси никеля NiOOH на положительном электроде, взаимодействуя с ионами электролита, переходит в гидрат закиси никеля Ni(OH)2, кадмий отрицательного электрода превращается в гидрат окиси кадмия CdOh3. Между электродами 1 возникает разность потенциалов, обеспечивающая протекание тока по внешней цепи и внутри аккумуляторов.

Суммарные основные уравнения процессов разряда и заряда в аккумуляторах имеют вид: активная масса положительных электродов состоит из гидроксида никеля, активная масса отрицательных электродов - из кадмия. Электролитом служит раствор гидроксида калия (KOH) с добавкой моногидрата гидроксида лития.

При заряде аккумулятора под действием электрической энергии, подводимой от внешнего источника тока, происходит окисление активной массы положительных пластин, сопровождаемое переходом гидрата закиси никеля Ni(OH)2 в гидрат окиси никеля NiOOH. В то же время активная масса отрицательных пластин восстанавливается с образованием кадмия Cd. Электрохимические реакции при разряде и заряде никель-кадмиевого аккумулятора могут быть выражены уравнением

2Ni(OOH)+2KOH+Cd2Ni(OH)2+2KOH+Cd(OH)2

Положительным качеством данного аккумулятора является то, что все компоненты, образующиеся в процессе заряда и разряда, практически нерастворимы в электролите и не вступают в какие-либо химические реакции. Электролит в процессе электрохимических реакций не расходуется, поэтому плотность его не изменяется. Это позволяет обходиться сравнительно небольшими количествами электролита, что делает эти аккумуляторы более компактными, чем кислотные.

Таким образом, вышеизложенные данные свидетельствуют о том, что заявленный аккумулятор прост в изготовлении, обладает повышенным ресурсом и возможностью оптимальной его эксплуатации. Технический результат достигнут.

Приведенные данные подтверждают возможность практической реализации заявленного аккумулятора с получением заявленного технического результата. Следовательно, заявленное полезная модель соответствует критерию "промышленная применимость".

1. Никель-кадмиевый щелочной аккумулятор, содержащий корпус, раствор щелочного электролита, положительные и отрицательные электроды, разделенные сепаратором, отличающийся тем, что положительные и отрицательные электроды изготовлены из пеноникеля, причем в положительные электроды добавлен никелевый порошок и они активируются в растворе азотно-кислого никеля, а в отрицательные электроды - кадмиевый порошок.

2. Аккумулятор по п.1, отличающийся тем, что используется сепаратор из полипропилена волокнистого мембранного.

3. Аккумулятор по п.1, отличающийся тем, что в качестве электролита взят калиево-литиевый электролит.

4. Аккумулятор по п.1, отличающийся тем, что корпус и крышка изготовлены из полиамида литьевого.

poleznayamodel.ru

Никель-кадмиевый аккумулятор Википедия

Никель-кадмиевые аккумуляторы Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,03 и зарядное устройство к ним. СССР, 1980-е годы. Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,26, Д-0,06 и зарядное устройство к аккумулятору Д-0,06. Авиационная бортовая никель-кадмиевая аккумуляторная батарея 20НКБН-25-У3

Никель-ка́дмиевый аккумуля́тор (NiCd) — вторичный химический источник тока, в котором катодом является гидрат закиси никеля Ni(OH)2 с графитовым порошком (около 5–8%), электролитом — гидроксид калия KOH плотностью 1,19–1,21 с добавкой гидроксида лития LiOH (для образования никелатов лития и увеличения ёмкости на 21–25%), анодом — гидрат закиси кадмия Cd(OH)2 или металлический кадмий Cd (в виде порошка). ЭДС никель-кадмиевого аккумулятора — около 1,37 В, удельная энергия — порядка 45–65 Вт·ч/кг. В зависимости от конструкции, режима работы (длительные или короткие разряды) и чистоты применяемых материалов, срок службы составляет от 100 до 900 циклов заряда-разряда. Современные (ламельные) промышленные никель-кадмиевые батареи могут служить до 20–25 лет. Никель-кадмиевые аккумуляторы (NiCd) наряду с Никель-Солевыми аккумуляторами могут храниться разряженными, в отличие от никель-металл-гидридных (NiMH) и литий-ионных аккумуляторов (Li-ion), которые нужно хранить заряженными.

История изобретения

В 1899 году Вальдмар Юнгнер (Waldmar Jungner) из Швеции изобрёл никель-кадмиевый аккумулятор, в котором в качестве положительного электрода использовался никель, а в качестве отрицательного — кадмий. Двумя годами позже Эдисон (Edison) предложил альтернативную конструкцию, заменив кадмий железом. Из-за высокой (в сравнении с сухими или свинцово-кислотными аккумуляторами) стоимости, практическое применение никель-кадмиевых и никель-железных аккумуляторов было ограниченным.

После изобретения в 1932 году Шлехтом (Shlecht) и Акерманом (Ackermann) спрессованного анода было внедрено много усовершенствований, что привело к более высокому току нагрузки и повышенной долговечности. Хорошо известный сегодня герметичный никель-кадмиевый аккумулятор стал доступен только после изобретения Ньюманом (Neumann) полностью герметичного элемента в 1947 году.

Принцип действия

Принцип действия никель-кадмиевых аккумуляторов основан на обратимом процессе:

2NiOOH + Cd + 2H2O ↔ 2Ni(OH)2 + Cd(OH)2 E0 = 1,30 В.

Никелевый электрод представляет собой пасту гидроксида никеля, смешанную с проводящим материалом и нанесенную на стальную сетку, а кадмиевый электрод — стальную сетку с впрессованным в неё губчатым кадмием. Пространство между электродами заполнено желеобразным составом на основе влажной щелочи, который замерзает при -27°С[1]. Индивидуальные ячейки собирают в батареи, обладающие удельной энергией 20–35 Вт*ч/кг и имеющие большой ресурс — несколько тысяч зарядно-разрядных циклов.

Параметры

  • Теоретическая энергоёмкость: 237 Вт·ч/кг
  • Удельная энергоёмкость: 45–65 Вт·ч/кг
  • Удельная энергоплотность: 50–150 Вт·ч/дм³
  • Удельная мощность: 150…500 Вт/кг
  • ЭДС = 1,37 В
  • Рабочее напряжение = 1,35…1,0 В
  • Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
  • Срок службы: около 100—900 циклов заряда/разряда.
  • Саморазряд: 10% в месяц
  • Рабочая температура: −50…+40 °C

В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки. Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.

Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)

Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится. В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.

Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.

При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию. Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр. После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.

Области применения

Малогабаритные никель-кадмиевые аккумуляторы используются в различной аппаратуре как замена стандартного гальванического элемента, особенно если аппаратура потребляет большой ток. Так как внутреннее сопротивление никель-кадмиевого аккумулятора на один-два порядка ниже, чем у обычных марганцево-цинковых и марганцево-воздушных батарей, мощность выдаётся стабильнее и без перегрева.

Никель-кадмиевые аккумуляторы применяются на электрокарах (как тяговые), трамваях и троллейбусах (для питания цепей управления), речных и морских судах. Широко применяются в авиации в качестве бортовых аккумуляторных батарей самолётов и вертолётов. Используются как источники питания для автономных шуруповёртов/винтовёртов и дрелей, однако здесь намечается тенденция к вытеснению их высокотоковыми батареями различных литиевых систем.

Несмотря на развитие других электрохимических систем и ужесточение экологических требований, никель-кадмиевые аккумуляторы остаются основным выбором для высоконадёжных устройств, потребляющих большую мощность, например фонарей для дайвинга.

Длительный срок хранения, относительная нетребовательность к постоянному уходу и контролю, способность стабильно работать на морозе до -40 °C и отсутствие возможности возгорания при разгерметизации в сравнении с литиевыми, малый удельный вес в сравнении со свинцовыми и дешевизна в сравнении с серебряно-цинковыми, меньшее внутренне сопротивление, большая надёжность и морозостойкость в сравнении с NiMH обуславливают по-прежнему широкое применение никель-кадмиевых аккумуляторов в военной технике, авиации и портативной радиосвязи.

Дисковые никель-кадмиевые аккумуляторы

Никель-кадмиевые аккумуляторы выпускаются также в герметичном "таблеточном" конструктиве, наподобие батареек для часов. Электроды в таком аккумуляторе — две прессованные тонкие таблетки из активной массы, сложенные в пакет с сепаратором и плоской пружиной и завальцованные в никелированный стальной корпус диаметром с монету. Используются для питания различных, в основном маломощных, нагрузок (током C/10-C/5). Допускают только небольшие зарядные токи, не более С/10, так как внутри корпуса должна успевать происходить рекомбинация выделяющихся газов. Благодаря замкнутой конструкции допускают длительный перезаряд с непрерывной рекомбинацией и выделением избыточной энергии в виде тепла. Напряжение такого аккумулятора ниже, чем у негерметичного, и мало изменяется в процессе разряда вследствие избытка активной массы катода, создаваемого с целью ускорения рекомбинации кислорода.

Дисковые аккумуляторы (как правило, в батареях по 3 шт. в общей оболочке, типоразмера аналогичного советскому Д-0,06) широко применялись в персональных компьютерах выпуска 1980–90 годов, в частности PC-286/386 и ранних 486, для питания энергонезависимой памяти настроек (CMOS NVRAM) и часов реального времени при отключенном сетевом питании. Срок службы аккумуляторов в таком режиме составлял несколько лет, после чего батарея, в большинстве случаев — впаянная в материнскую плату, подлежала замене. С развитием CMOS-технологии и уменьшением потребляемой мощности NVRAM и RTC аккумуляторы были вытеснены одноразовыми литиевыми элементами ёмкостью порядка 200 мА·ч (CR2032 и др.), устанавливаемыми в гнёзда-защёлки и легко заменяемыми пользователем, с аналогичным сроком непрерывной работы.

В СССР дисковые аккумуляторы были практически единственными доступными в широкой продаже аккумуляторами (кроме автомобильных и, позднее, NiCd размера AA на 450 мА·ч). Помимо отдельных элементов, предлагалась 9-вольтовая батарея из семи аккумуляторов Д-0,1 с разъёмом, аналогичным "Кроне", которая, однако, входила в отсек питания не у всех радиоприёмников, для которых предназначалась. Поставлялись только простейшие зарядные устройства с током С/10, заряжавшие аккумулятор или батарею примерно за 14 часов (время контролировалось пользователем).

Название
аккумулятора
Диаметр,
мм
Высота,
мм
Напряжение,
В
Ёмкость,
А*ч
Рекомендуемый
ток разряда, мА
Применение
Д-0,0311,65,51,20,033фотоаппараты,
слуховые аппараты
Д-0,0615,66,41,20,0612фотоаппараты, фотоэкспонометры,
слуховые аппараты, дозиметры
Д-0,125206,61,20,12512,5аккумуляторные электрические фонарики[уточнить], миниатюрные радиоприёмники
Д-0,2625,29,31,20,2626аккумуляторные электрические фонарики, фотовспышки, калькуляторы (Б3-36)
Д-0,5534,69,81,20,5555прицел ночного видения 1ПН58 (блок из пяти Д-0.55С), фотовспышки, аккумуляторные электрические фонарики, калькуляторы (Б3-34)[1]
7Д-0,1258,40,12512,5замена батарее Крона

Производители

NiCd-аккумуляторы производят множество фирм, в том числе такие крупные интернациональные компании, как GP Batteries, Samsung (под брендом Pleomax), VARTA, GAZ, Konnoc, Metabo, EMM, Advanced Battery Factory, Panasonic/Matsushita Electric Industrial, Ansmann и др. Среди отечественных производителей можно назвать НИАИ (создан на базе Центральной аккумуляторной лаборатории, 1946 г.), "Космос", ЗАО "Опытный завод НИИХИТ", ЗАО "НИИХИТ-2".

Безопасная утилизация

Плавка продуктов утилизации NiCd-аккумуляторов происходит в печах при высоких температурах, кадмий в этих условиях становится чрезвычайно летучим, и в случае, если печь не оборудована специальным улавливающим фильтром, токсичные вещества (например пары кадмия) выбрасываются во внешнюю среду, отравляя окружающие территории. Вследствие этого оборудование для утилизации — более дорогое, чем для утилизации свинцовых батарей.

См. также

Литература

  • Хрусталёв Д. А. Аккумуляторы. М: Изумруд, 2003.
  • Федотов Г. А. Электрические и электронные устройства для фотографии. Л.: Энергоатомиздат, 1984.
  • ГОСТ 15596-82. Источники тока химические. Термины и определения.
  • Описание заряда NiCd-аккумуляторов.

Примечания

  1. Под ред. акад. Ю.Д. Третьякова. Неограническая химия. Том 3. Химия переходных элементов.. — Москва: Академия, 2004. — 368 с. — ISBN 5-7695-1436-1.

wikiredia.ru

Никель-кадмиевый аккумулятор — Википедия

Никель-кадмиевые аккумуляторы Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,03 и зарядное устройство к ним. СССР, 1980-е годы. Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,26, Д-0,06 и зарядное устройство к аккумулятору Д-0,06. Авиационная бортовая никель-кадмиевая аккумуляторная батарея 20НКБН-25-У3

Никель-ка́дмиевый аккумуля́тор (NiCd) — вторичный химический источник тока, в котором катодом является гидрат закиси никеля Ni(OH)2 с графитовым порошком (около 5–8%), электролитом — гидроксид калия KOH плотностью 1,19–1,21 с добавкой гидроксида лития LiOH (для образования никелатов лития и увеличения ёмкости на 21–25%), анодом — гидрат закиси кадмия Cd(OH)2 или металлический кадмий Cd (в виде порошка). ЭДС никель-кадмиевого аккумулятора — около 1,37 В, удельная энергия — порядка 45–65 Вт·ч/кг. В зависимости от конструкции, режима работы (длительные или короткие разряды) и чистоты применяемых материалов, срок службы составляет от 100 до 900 циклов заряда-разряда. Современные (ламельные) промышленные никель-кадмиевые батареи могут служить до 20–25 лет. Никель-кадмиевые аккумуляторы (NiCd) наряду с Никель-Солевыми аккумуляторами могут храниться разряженными, в отличие от никель-металл-гидридных (NiMH) и литий-ионных аккумуляторов (Li-ion), которые нужно хранить заряженными.

История изобретения[править]

В 1899 году Вальдмар Юнгнер (Waldmar Jungner) из Швеции изобрёл никель-кадмиевый аккумулятор, в котором в качестве положительного электрода использовался никель, а в качестве отрицательного — кадмий. Двумя годами позже Эдисон (Edison) предложил альтернативную конструкцию, заменив кадмий железом. Из-за высокой (в сравнении с сухими или свинцово-кислотными аккумуляторами) стоимости, практическое применение никель-кадмиевых и никель-железных аккумуляторов было ограниченным.

После изобретения в 1932 году Шлехтом (Shlecht) и Акерманом (Ackermann) спрессованного анода было внедрено много усовершенствований, что привело к более высокому току нагрузки и повышенной долговечности. Хорошо известный сегодня герметичный никель-кадмиевый аккумулятор стал доступен только после изобретения Ньюманом (Neumann) полностью герметичного элемента в 1947 году.

Принцип действия[править]

Принцип действия никель-кадмиевых аккумуляторов основан на обратимом процессе:

2NiOOH + Cd + 2H2O ↔ 2Ni(OH)2 + Cd(OH)2 E0 = 1,30 В.

Никелевый электрод представляет собой пасту гидроксида никеля, смешанную с проводящим материалом и нанесенную на стальную сетку, а кадмиевый электрод — стальную сетку с впрессованным в неё губчатым кадмием. Пространство между электродами заполнено желеобразным составом на основе влажной щелочи, который замерзает при -27°С[1]. Индивидуальные ячейки собирают в батареи, обладающие удельной энергией 20–35 Вт*ч/кг и имеющие большой ресурс — несколько тысяч зарядно-разрядных циклов.

  • Теоретическая энергоёмкость: 237 Вт·ч/кг
  • Удельная энергоёмкость: 45–65 Вт·ч/кг
  • Удельная энергоплотность: 50–150 Вт·ч/дм³
  • Удельная мощность: 150…500 Вт/кг
  • ЭДС = 1,37 В
  • Рабочее напряжение = 1,35…1,0 В
  • Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
  • Саморазряд: 10% в месяц
  • Рабочая температура: −50…+40 °C

В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки. Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.

Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)

Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится. В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.

Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.

При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию. Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр. После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.

Области применения[править]

Малогабаритные никель-кадмиевые аккумуляторы используются в различной аппаратуре как замена стандартного гальванического элемента, особенно если аппаратура потребляет большой ток. Так как внутреннее сопротивление никель-кадмиевого аккумулятора на один-два порядка ниже, чем у обычных марганцево-цинковых и марганцево-воздушных батарей, мощность выдаётся стабильнее и без перегрева.

Никель-кадмиевые аккумуляторы применяются на электрокарах (как тяговые), трамваях и троллейбусах (для питания цепей управления), речных и морских судах. Широко применяются в авиации в качестве бортовых аккумуляторных батарей самолётов и вертолётов. Используются как источники питания для автономных шуруповёртов/винтовёртов и дрелей, однако здесь намечается тенденция к вытеснению их высокотоковыми батареями различных литиевых систем.

Несмотря на развитие других электрохимических систем и ужесточение экологических требований, никель-кадмиевые аккумуляторы остаются основным выбором для высоконадёжных устройств, потребляющих большую мощность, например фонарей для дайвинга.

Длительный срок хранения, относительная нетребовательность к постоянному уходу и контролю, способность стабильно работать на морозе до -40 °C и отсутствие возможности возгорания при разгерметизации в сравнении с литиевыми, малый удельный вес в сравнении со свинцовыми и дешевизна в сравнении с серебряно-цинковыми, меньшее внутренне сопротивление, большая надёжность и морозостойкость в сравнении с NiMH обуславливают по-прежнему широкое применение никель-кадмиевых аккумуляторов в военной технике, авиации и портативной радиосвязи.

Дисковые никель-кадмиевые аккумуляторы[править]

Никель-кадмиевые аккумуляторы выпускаются также в герметичном "таблеточном" конструктиве, наподобие батареек для часов. Электроды в таком аккумуляторе — две прессованные тонкие таблетки из активной массы, сложенные в пакет с сепаратором и плоской пружиной и завальцованные в никелированный стальной корпус диаметром с монету. Используются для питания различных, в основном маломощных, нагрузок (током C/10-C/5). Допускают только небольшие зарядные токи, не более С/10, так как внутри корпуса должна успевать происходить рекомбинация выделяющихся газов. Благодаря замкнутой конструкции допускают длительный перезаряд с непрерывной рекомбинацией и выделением избыточной энергии в виде тепла. Напряжение такого аккумулятора ниже, чем у негерметичного, и мало изменяется в процессе разряда вследствие избытка активной массы катода, создаваемого с целью ускорения рекомбинации кислорода.

Дисковые аккумуляторы (как правило, в батареях по 3 шт. в общей оболочке, типоразмера аналогичного советскому Д-0,06) широко применялись в персональных компьютерах выпуска 1980–90 годов, в частности PC-286/386 и ранних 486, для питания энергонезависимой памяти настроек (CMOS NVRAM) и часов реального времени при отключенном сетевом питании. Срок службы аккумуляторов в таком режиме составлял несколько лет, после чего батарея, в большинстве случаев — впаянная в материнскую плату, подлежала замене. С развитием CMOS-технологии и уменьшением потребляемой мощности NVRAM и RTC аккумуляторы были вытеснены одноразовыми литиевыми элементами ёмкостью порядка 200 мА·ч (CR2032 и др.), устанавливаемыми в гнёзда-защёлки и легко заменяемыми пользователем, с аналогичным сроком непрерывной работы.

В СССР дисковые аккумуляторы были практически единственными доступными в широкой продаже аккумуляторами (кроме автомобильных и, позднее, NiCd размера AA на 450 мА·ч). Помимо отдельных элементов, предлагалась 9-вольтовая батарея из семи аккумуляторов Д-0,1 с разъёмом, аналогичным "Кроне", которая, однако, входила в отсек питания не у всех радиоприёмников, для которых предназначалась. Поставлялись только простейшие зарядные устройства с током С/10, заряжавшие аккумулятор или батарею примерно за 14 часов (время контролировалось пользователем).

Название
аккумулятора
Диаметр,
мм
Высота,
мм
Напряжение,
В
Ёмкость,
А*ч
Рекомендуемый
ток разряда, мА
Применение
Д-0,0311,65,51,20,033фотоаппараты,
слуховые аппараты
Д-0,0615,66,41,20,0612фотоаппараты, фотоэкспонометры,
слуховые аппараты, дозиметры
Д-0,125206,61,20,12512,5аккумуляторные электрические фонарики[уточнить], миниатюрные радиоприёмники
Д-0,2625,29,31,20,2626аккумуляторные электрические фонарики, фотовспышки, калькуляторы (Б3-36)
Д-0,5534,69,81,20,5555фотовспышки, аккумуляторные электрические фонарики, калькуляторы (Б3-34)[1]
7Д-0,1258,40,12512,5замена батарее Крона

NiCd-аккумуляторы производят множество фирм, в том числе такие крупные интернациональные компании, как GP Batteries, Samsung (под брендом Pleomax), VARTA, GAZ, Konnoc, Metabo, EMM, Advanced Battery Factory, Panasonic/Matsushita Electric Industrial, Ansmann и др. Среди отечественных производителей можно назвать НИАИ (создан на базе Центральной аккумуляторной лаборатории, 1946 г.), "Космос", ЗАО "Опытный завод НИИХИТ", ЗАО "НИИХИТ-2".

Безопасная утилизация[править]

Плавка продуктов утилизации NiCd-аккумуляторов происходит в печах при высоких температурах, кадмий в этих условиях становится чрезвычайно летучим, и в случае, если печь не оборудована специальным улавливающим фильтром, токсичные вещества (например пары кадмия) выбрасываются во внешнюю среду, отравляя окружающие территории. Вследствие этого оборудование для утилизации — более дорогое, чем для утилизации свинцовых батарей.

  • Хрусталёв Д. А. Аккумуляторы. М: Изумруд, 2003.
  • Федотов Г. А. Электрические и электронные устройства для фотографии. Л.: Энергоатомиздат, 1984.
  • ГОСТ 15596-82. Источники тока химические. Термины и определения.
  • Описание заряда NiCd-аккумуляторов.
  1. Под ред. акад. Ю.Д. Третьякова. Неограническая химия. Том 3. Химия переходных элементов.. — Москва: Академия, 2004. — 368 с. — ISBN 5-7695-1436-1.

wp.wiki-wiki.ru

Никель-кадмиевый аккумулятор Википедия

Никель-кадмиевые аккумуляторы Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,03 и зарядное устройство к ним. СССР, 1980-е годы. Малогабаритные дисковые никель-кадмиевые аккумуляторы Д-0,26, Д-0,06 и зарядное устройство к аккумулятору Д-0,06. Авиационная бортовая никель-кадмиевая аккумуляторная батарея 20НКБН-25-У3

Никель-ка́дмиевый аккумуля́тор (NiCd) — вторичный химический источник тока, в котором катодом является гидрат закиси никеля Ni(OH)2 с графитовым порошком (около 5–8%), электролитом — гидроксид калия KOH плотностью 1,19–1,21 с добавкой гидроксида лития LiOH (для образования никелатов лития и увеличения ёмкости на 21–25%), анодом — гидрат закиси кадмия Cd(OH)2 или металлический кадмий Cd (в виде порошка). ЭДС никель-кадмиевого аккумулятора — около 1,37 В, удельная энергия — порядка 45–65 Вт·ч/кг. В зависимости от конструкции, режима работы (длительные или короткие разряды) и чистоты применяемых материалов, срок службы составляет от 100 до 900 циклов заряда-разряда. Современные (ламельные) промышленные никель-кадмиевые батареи могут служить до 20–25 лет. Никель-кадмиевые аккумуляторы (NiCd) наряду с Никель-Солевыми аккумуляторами могут храниться разряженными, в отличие от никель-металл-гидридных (NiMH) и литий-ионных аккумуляторов (Li-ion), которые нужно хранить заряженными.

История изобретения[ | ]

В 1899 году Вальдмар Юнгнер (Waldmar Jungner) из Швеции изобрёл никель-кадмиевый аккумулятор, в котором в качестве положительного электрода использовался никель, а в качестве отрицательного — кадмий. Двумя годами позже Эдисон (Edison) предложил альтернативную конструкцию, заменив кадмий железом. Из-за высокой (в сравнении с сухими или свинцово-кислотными аккумуляторами) стоимости, практическое применение никель-кадмиевых и никель-железных аккумуляторов было ограниченным.

После изобретения в 1932 году Шлехтом (Shlecht) и Акерманом (Ackermann) спрессованного анода было внедрено много усовершенствований, что привело к более высокому току нагрузки и повышенной долговечности. Хорошо известный сегодня герметичный никель-кадмиевый аккумулятор стал доступен только после изобретения Ньюманом (Neumann) полностью герметичного элемента в 1947 году.

ru-wiki.ru

Аккумулятор никель-кадмиевый

Аккумуляторы щелочные никель-кадмиевые используют для питания электроприборов и аппаратов различного предназначения. Благодаря возможности эксплуатации при низких температурах и хорошей нагрузочной способности, они получили широкое распространение в различных сферах.

Аккумуляторы НК производятся в соответствии с требовании Морского и Речного Регистров, а также МЭК в части судового электрооборудования. Судовые аккумуляторы НК производят в соответствии с ГОСТ 15150-69. Поэтому Вы можете быть уверены в долговечности и высоком качестве этих изделий, а также возможности их использования на судах и других плавсредствах.

Купить щелочной аккумулятор НК у нас достаточно просто. Это изделие является нашей складской позицией. Поскольку наше предприятие контролируют Морской и Речной Регистры, все поставки осуществляются в положенные сроки.

В отличии от других поставщиков, мы тщательно контролируем продукцию на всех этапах поставки, начиная от входного контроля при поступлении товара на склад, заканчивая добросовестным соблюдением всех условий для безопасной транспортировки изделий заказчику.  Поэтому наши постоянные клиенты отмечают отсутствие рекламаций и удобство работы с нами.



Гарантии изготовителя и срок службы



Изготовитель гарантирует бесперебойную работу аккумуляторов типа НК при соблюдении потребителем условий эксплуатации, транспортировки и хранения.

Гарантийный срок – 1 год с начала эксплуатации.

Календарный срок службы – не менее 5 лет.



Технические характеристики

Аккумуляторы НК производятся в соответствии со следующими нормативно-техническими документами: ТУ 16-90 ИЛБЕ.563330.001 ТУ, ИЛТГ.563334.011 ТУ, ИЛТГ.563337.101 ТУ.

Никель-кадмиевые аккумуляторы применяются при температуре от -40°С до +40°С. Предельная относительная влажность воздуха до 95%.

Воздействия механических факторов по группе М125 (ГОСТ 17516.1-90) с ускорением 3 g, частотой 10-100 Гц и длительностью воздействия от 2 до 20 с.

Основные технические характеристики аккумуляторов НК, представленных в нашем ассортименте, изложены в таблице.





Наименование параметра

Значение параметра для типа аккумуляторов

5НК-80

5НК-125

Номинальная ёмкость, А*ч

80

125

Номинальное напряжение, В

6

6

Ток заряда, А

20

32

Количество электролита, л

4

6,65

Габаритные размеры, мм

322*170*393

461*170*393

Масса с электролитом, кг

26,3

39,3

Срок сохраняемости, лет

5

5



Конструкция



Аккумуляторы НК состоят из положительных и отрицательных электродов ламельной конструкции. Они разделены между собой эбонитовым сепаратором. Блок электродов помещается в сосуд из стали. На крышках аккумуляторов есть специальные вентильные пробки.

Пример правильного наименования изделия для заказа: аккумулятор судовой 5НК 80, аккумулятор судовой 5НК-125. Но если Вы напишите по-другому, например, аккумулятор НК, аккумулятор НК 125, аккумулятор НК 55, щелочной аккумулятор нк 25, щелочные аккумуляторы нк 55, 5нк 55, аккумулятор 5нк 55, 5нк 125, 5нк 125 аккумулятор, аккумуляторы щелочные 5нк 125, мы всё равно поймём, что Вам необходимо, и подберем подходящие изделия.

Структура условного обозначения

ХНК-Х:

Х - количество последовательно соединенных аккумуляторов в батарее;

НК - никель-кадмиевая электрохимическая система;

Х - номинальная емкость, А.

planeta-sos.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
