Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. цепь
8. домкрат
9. капельница
10. силовой агрегат (бензиновый или электродвигатель)
11. арматура
12. болты, гайки, шайбы, граверы
13. листовой металл 1 мм
14. шкив
15. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Процесс сборки ленточной пилорамы своими руками.

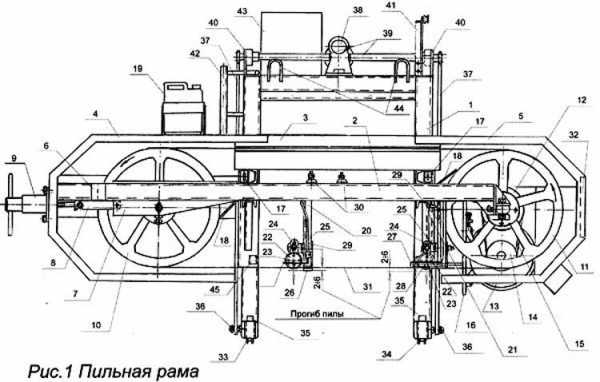

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь. Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин.  Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож  принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона.

 Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание!!! На фото уголок расположен ребром вверх. Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.  Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения.  В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема.     После чего устанавливаются шкивы и ступицы.  Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.  Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.

   Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

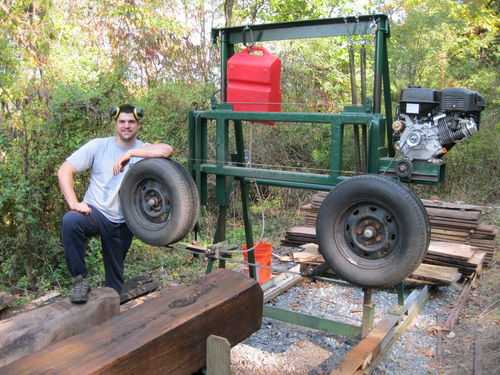

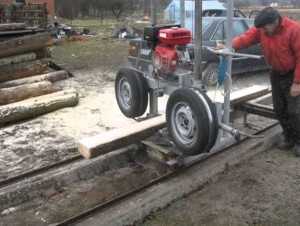

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!



www.samodelkindrug.ru

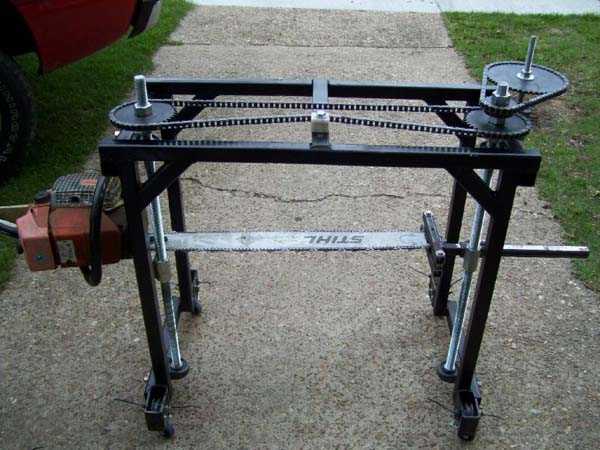

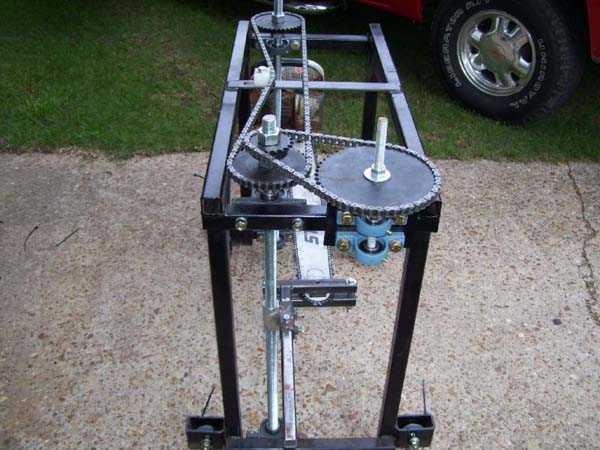

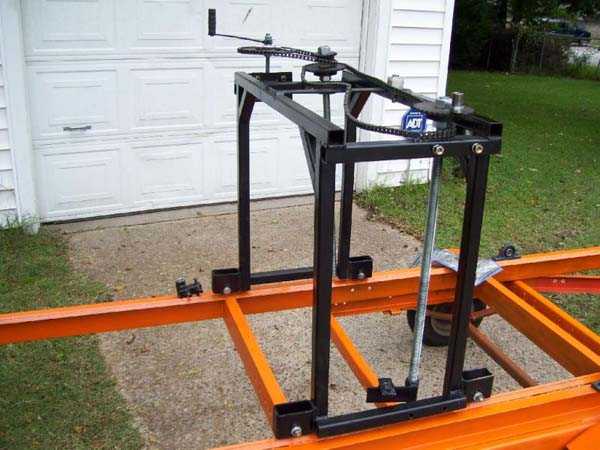

Самодельная пилорама из бензопилы (37 фото изготовления)

Шинная пилорама из бензопилы сделанная своими руками: подробные фото изготовления деревообрабатывающего станка для продольной распиловки древесины.

Из бензопилы можно сделать самодельную пилораму, это простой и недорогой способ для распила древесины в домашних условиях.

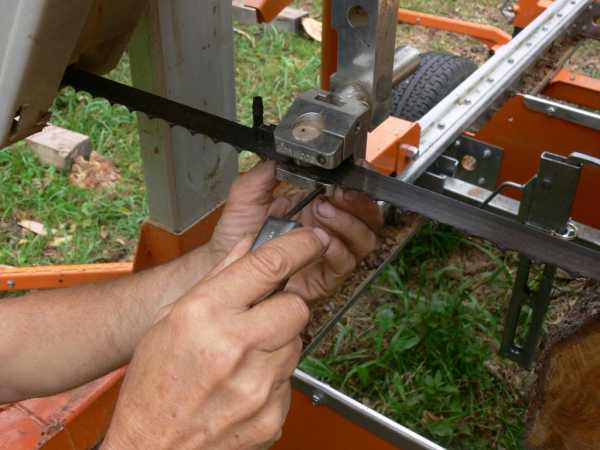

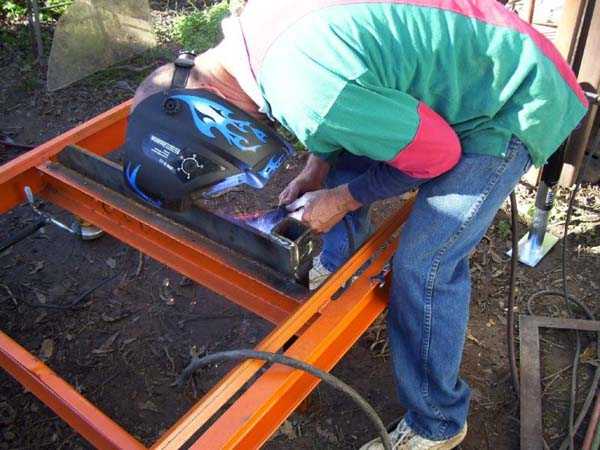

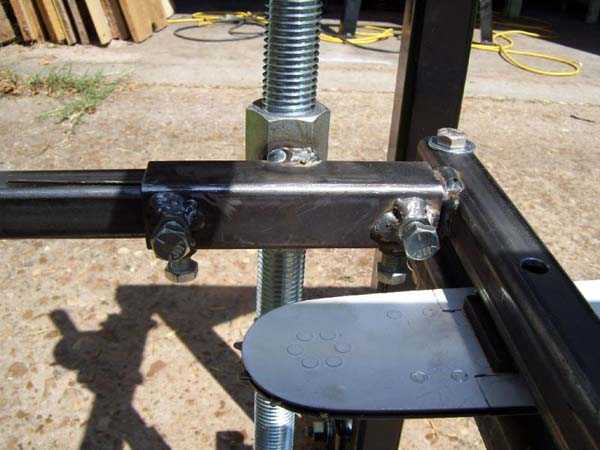

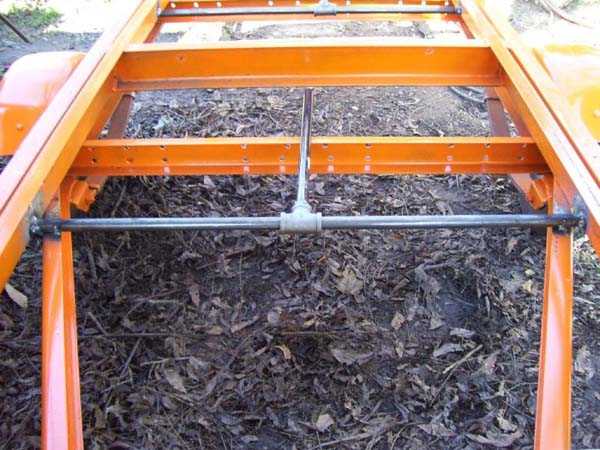

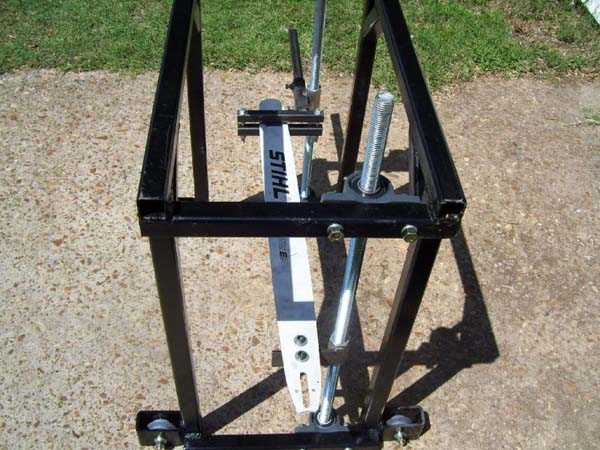

Далее Вашему вниманию предоставлены пошаговые фото по изготовлению самоделки.

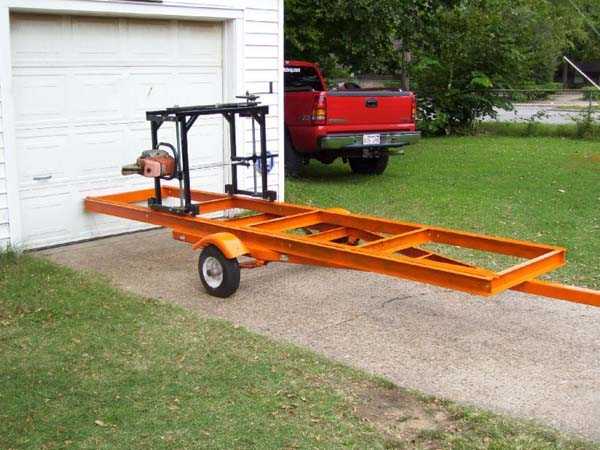

Результат работы — самодельная пилорама сделанная из бензопилы.

В этом видео показан принцип работы шинной пилорамы.

Популярные самоделки из этой рубрики

Самодельный балансир для подъема двигателя…

Шлифовальный станок своими руками…

Отрезной станок сделанный из болгарки…

Самодельный сверлильный станок…

Измельчитель веток своими руками…

Магнитный угольник для сварки своими руками…

Отрезной станок своими руками…

Токарный станок из двигателя от стиральной машины…

Трубогиб для профильной трубы своими руками: черте…

Шиномонтажный станок своими руками…

Самодельный компрессор своими руками…

Самодельный ленточный шлифовальный станок…

Загрузка…

sam-stroitel.com

Ленточная пилорама своими руками – чертежи, материалы с фото

Сборка ленточной пилорамы своими руками — это вполне реально. Если посмотреть на то, из каких составляющих состоит цена на древесину, то необходимость в таком устройстве при работе с деревом становится очевидна. В стоимость древесины входит цена самого дерева, стоимость его обработки, доставки. Практически всех этих пунктов можно избежать, если иметь в своем распоряжении пилораму.

Общая информация о конструкции

Стоит начать с того, что на рынке строительных инструментов и приспособлений существует довольно много разнообразных модификаций этого оборудования. Но так как речь идет о сборке ленточной пилорамы своими руками, то доступен лишь один вариант. В этом случае станок имеет пилу, которая фиксируется в определенном положении, а перемещается станина (тележка) с расположенной на ней заготовкой. Данной модели вполне хватит для полноценной работы с деревом. Все остальные модификации лишь упрощают труд персонала, автоматизируя процесс.

Особенности конструкции

При сборке ленточной пилорамы своими руками сразу стоит задумывать о ее габаритах. Зависеть они будут от того места, где будет располагаться устройство. В этом есть некоторая проблема, так как у каждого частного дома или дачи свои размеры участка, а потому и размеры для оборудования придется определить индивидуально. Также стоит обратить свое внимание на то, что сборка ленточной пилорамы своими руками проходит по определенным чертежам. Однако они служат лишь ориентирами для соединения отдельных частей. Конечная модель может отличаться в зависимости от сырья, с которым придется работать. Чаще всего такое оборудование применяется для роспуска бревен и обрезки досок.

Что нужно знать при конструировании

Самое первое, что стоит выделить — это возможность постоянного дополнения и улучшения конструкции, даже после окончания процесса сборки.

Сборка самодельной ленточной пилорамы проходит по блочно-модульной схеме. Если в области сборки сложных механизмов отсутствует практический опыт, то рекомендуется начать с изготовления простейшего варианта. Если изначально устройство имело ручной привод, то впоследствии довольно просто переоборудовать его и повысить автоматизацию процесса производства древесины. По этим причинам изначально стоит собирать простейший вариант самодельной ленточной пилорамы.

Подходить к вопросу сборки нужно также с определенной стороны. Первое, что нужно решить — это в какой именно плоскости будет вестись разрез. Это будет определять положение рабочего инструмента. Второй вопрос, который нужно решить сразу, это универсальное ли должно быть оборудование или работа все время будет однотипной. Кроме того, специалисты рекомендуют делать так, чтобы рама была мобильной, то есть ее можно было переустанавливать.

Начало работ. Выбор места

Сразу стоит отметить, что если места недостаточно, то можно конструировать мини-ленточную пилораму.

Достаточным пространством для размещения мощного оборудования считается 18 квадратных метров. Этого хватит, чтобы распускать даже крупногабаритные бревна. Так как далеко не у всех имеется большое пустое здание для размещения устройства, то многие просто устанавливают его на улице. Однако постоянно летящие опилки в большом количестве заставляют, в таком случае, обносить участок забором, делая его небольшой мастерской. Кроме того, это сильно повышает актуальность мини-пилорамы ленточного типа.

Кроме того, что понадобится участок для установки самого приспособления, потребуется еще и место для складирования готовой древесины.

Подборка материалов и комплектующих

Основой всей конструкции, естественно, служит двигатель. Чаще всего используется либо бензиновый, либо электрический. Конечно же, основное требование — это достаточная мощность для выполнения тех операций, которые планирует хозяин. Стоит добавить, что лидером, с точки зрения практичности, является асинхронный электрический двигатель. Этому есть несколько причин. Первая кроется в том, что вопрос с подключением к домашней электрической сети вполне решаем. Вторая причина — это отсутствие необходимости в техническом обслуживании, в котором нуждается бензиновый агрегат. Третья причина — это поддержание постоянно высоких оборотов рабочего инструмента, что гарантирует качественный разрез.

Что касается материалов, то здесь используется только металл. Это обусловлено тем, что вес самой конструкции и вес бревен достаточно большой. Однако здесь нужно знать, какой металл куда сгодится. В качестве движущейся части, то есть тележки, можно использовать толстостенную профилированную трубу прямоугольного или квадратного сечения. К примеру, опорную раму для ленточной пилорамы своими руками в домашних условиях можно собрать лишь из швеллера. Рельсы для тележки могут быть сконструированы из габаритного уголка, минимум, 45^0. Однако здесь можно использовать и швеллер, но с меньшими линейными характеристиками.

Инструменты, оборудование. Особенности конструирования

Что касается инструментов, то здесь все достаточно коротко. Использовать болтовые соединения или какие-либо другие нельзя. Обязательно понадобится сварочный аппарат. Следуя сборки по чертежам ленточной пилорамы своими руками, собрать готовое оборудование достаточно просто. Основная загвоздка кроется лишь в подгонке размеров до нужных параметров.

Начинается сборка с опорной рамы. По этой же части будет перемещаться и тележка с древесиной. Кроме того, к рельсам будет крепиться не только движущаяся часть, но и рама, на которой будет располагаться рабочий инструмент — пила. Основное требование, которое должно быть обязательно выполнено — это высокая надежность станины. Кроме того, ее горизонтальная плоскость должна быть достаточно ровной. Чтобы обеспечить высокую надежность устройства, монтировать его необходимо либо на фундамент, к примеру, столбчатый или же на стойках, вкопанных в почву.

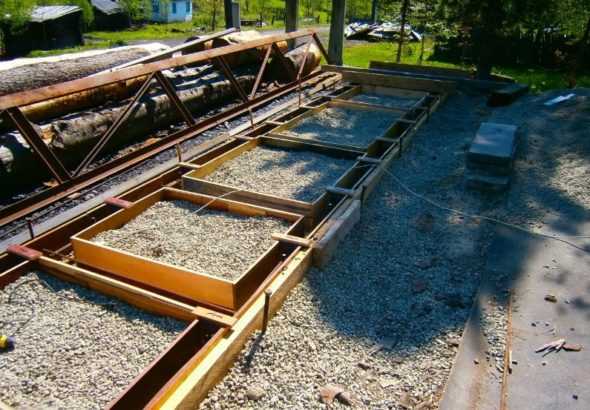

Укладка рельсовых направляющих

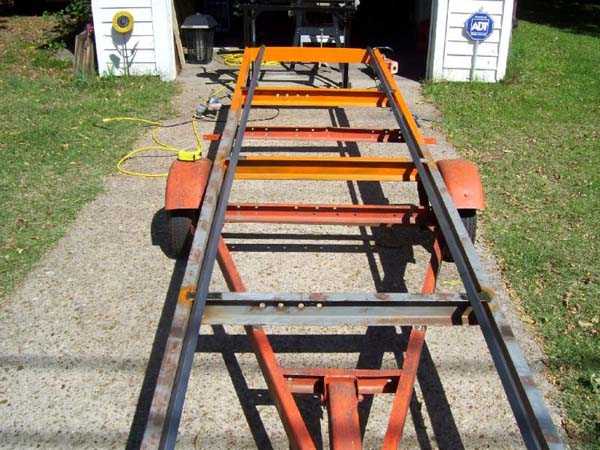

Довольно простой моделью считается та, в которой используется колеса от легкового автомобиля. Она же является и самой распространенной среди самодельных. Размеры ленточной пилорамы будут несколько больше, чем со станиной.

Здесь важно знать, что если в качестве рельс будут использоваться уголки с размерами 50х50 мм, то укладывать их нужно, ориентируя углом ребра вверх. Это повышает жесткость всей конструкции в целом, а также способствует уменьшению износа деталей. Если в качестве направляющих рельс используется металлопрокат с полками 100 мм, то уголки устанавливаются в любом удобно положении. Здесь можно добавить, что наиболее удачным элементом для изготовления рельс считается швеллер. Кроме того, в качестве «шпал» используется профиль квадратного сечения с шириной, минимум, 25 мм. Между собой все комплектующие должны быть соединены при помощи электрической сварки.

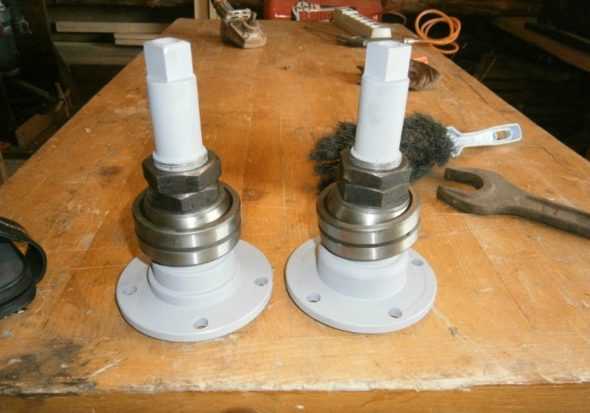

Работа с роликами

В качестве роликовых деталей можно использовать либо компоненты, выточенные на токарном станке, либо обычные шарикоподшипниковые модели. Если работа идет по первому варианту, то в подшипнике обязательно должны быть отверстия под установку узла вращения, а также они должны пройти закалку. Если же используется второй вариант, то необходимо иметь один элемент большего размера и еще два подшипника меньшего размера, но одинаковых между собой. Естественно, необходимо помнить, что внутренний диаметр подшипников должен быть одинаковым. Вал должен быть выточен с упорным бортиком с одной стороны, а также с резьбой для крепления роликов с другой.

Пильная рама

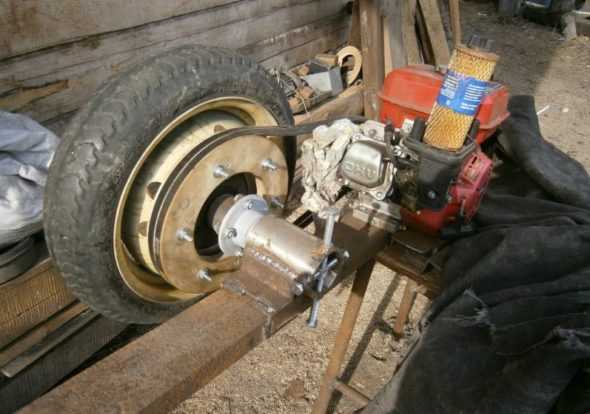

Как сделать ленточную пилораму? Процесс сборки пильной рамы начинается с заготовки двух вертикальных направляющих элементов. Стойки, а также ползуны лучше всего изготавливать из стальных труб, зазор между которыми, должен быть минимальным из возможных. После этого можно заняться сборкой прямоугольной рамы тележки. К боковым сторонам этого элемента необходимо приварить верхние и нижние ползуны. Так как к нижней поперечине будут крепиться колеса, то она должна быть сделана из швеллера или жесткого квадратного профиля.

Сам по себе корпус пилорамы очень просто сделать, так как он представляет собой парные вертикальные стойки, а также парные горизонтальные детали, которые крепятся между собой под прямым углом. Практика показывает, что хорошая прочная станина получится, если использовать стальной квадратный профиль шириной, минимум, 50 мм. В качестве распорок также используется металлопрокат, но уже с меньше толщиной.

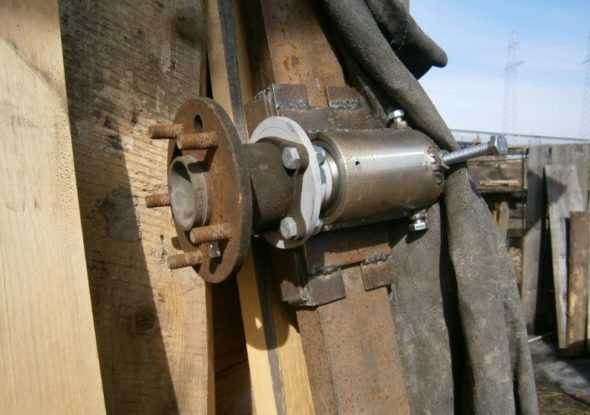

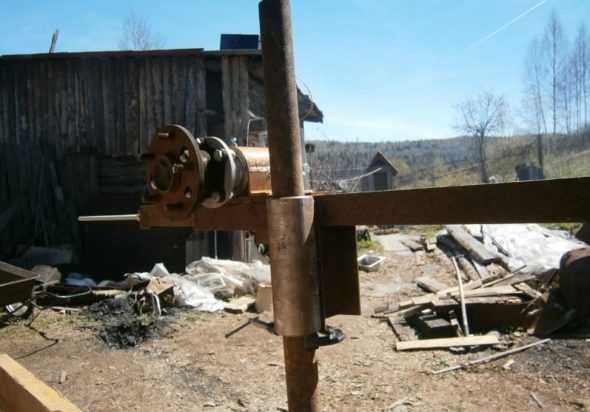

В нижней части рамы необходимо установить ролики. Перед этим нужно определить расстояние между упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Здесь нужно отметить, что если для сборки используется не профильная труба, а стальной уголок, то каждое место соединения, необходимо дополнительно укрепить стальным раскосом с толщиной 2 мм. Таким образом, собрать ленточную пилораму своими руками в домашних условиях вполне реально.

Несколько советов по применению пилорамы

Правильно собрать устройство — это лишь половина дела. Довольно важно правильно использовать оборудование. Важно знать, что натягивать пильное полотно нужно очень аккуратно и правильно. Если натянуть его слишком сильно, то это значительно снизит срок службы инструмента. Кроме того, эксплуатировать пилу более двух часов подряд не стоит. По истечении этого срока работу стоит прекратить, снять пилу и подвесить для снятия остаточного напряжения.

Для ленточного полотна нужно обязательно использовать смазочные вещества. В теплое время года сойдет обычная смесь воды и моющего средства. В зимний период же придется использовать смесь из керосина и моторного масла, или дизтоплива с маслом. Пропорция для смешения 5:1.

После того, как работа была завершена, нужно ослабить натяжение пилы. Это поможет избежать усталостного явления на ее поверхности, что увеличит срок службы.

Также можно добавить, что можно сделать ленточную то есть используется рабочий инструмент от этого агрегата.

h-sw-h.com

Пилорама своими руками – Лесная Биржа

Если у вас в ближайших планах намечено строительство деревянного дома или вы просто часто работаете с древесиной, то вам непременно пригодится наша инструкция «пилорама своими руками». Кроме того, пилорама, сделанная своими руками, впоследствии легко может превратиться в дополнительный источник дохода, так как на ней при желании каждый сможет выполнять частные, пусть и небольшие заказы по распиливанию дерева. В любом случае мы настоятельно рекомендуем вам прочесть статью «Пилорама своими руками». Эта информация будет вам очень полезна.
Безусловно, все пилорамы, имеющиеся в продаже, отличаются своей функциональностью и удобством в использовании, но стоят они далеко не дешево. Поэтому, пилорама своими руками станет отличным решением для всех тех, у кого имеется хотя бы небольшой опыт работы с различными устройствами и металлом. В этой небольшой статье приводится пример того, как сделать самодельную пилораму, используя для этого части от комбайна «Нива». Здесь сразу оговоримся о том, что в процессе изготовления нашей самодельной пилорамы к токарным работам мы практически не прибегали.

Итак, пилорама своими руками – с чего начинать? Сначала мы выбрали две трубы, которые должны были послужить направляющими, а именно: одну полудюймовую трубу и еще одну трубу, сечение которой позволяло точно надеть ее на первую, оставляя при этом зазор в 1 мм. Основой пилорамы послужили рельсы, сделанные из уголка 50 мм. Для того чтобы колесики как можно меньше стирались необходимо проводить установку ребром угла вверх. «Шпалы» заменила профильная труба 25х25 мм. Наша пилорама своими руками также предполагает наличие полудюймовой трубы с закрепленными на ней крепежами бревна (они имеют вид когтей), которая приваривается между профильными трубками. Что касается самих крепежей, то они должны свободно перемещаться и изменять угол наклона. Дерево в пилораме зажимается после того, как по креплениям наносится несколько ударов молотком (они самозаклиниваются).

На вышеуказанных профильных трубках размещаются болты М14х100 мм, служащие для регулировки, а также «мостики», на которые положено укладывать бревна. Для более удобного размещения заготовок, имеющих небольшую длину, последние два «мостика» лучше расположить на расстоянии около 50 см.
В оригинале шкивы имели диаметр 30 см. Их необходимо стачивать на токарном станке до тех пор, пока надетый ремень не начнет выступать примерно на 2 см. Корпуса шкивов, взятых из ступицы от автомобиля «Москвич», приваривались к трубкам. Полученная конструкция может свободно перемещаться по горизонтальным направляющим, которые сделаны из полудюймовой трубы. При необходимости ее допускается фиксировать болтами. Ведущий левый шкив зафиксирован, но при изменении размеров ленточных пил его можно перемещать, а правый ведомый шкив натягивается пружиной автоматически (пружину позаимствовали от амортизатора, снятого с мотоцикла «К-750»). В нашем случае шкивы были выполнены под небольшим наклоном (не более 4º), но по правилам их положено устанавливать параллельно. Лично мы решили отступить от правил, дабы предотвратить слетание ленты.

Что касается роликов, то их лучше взять калеными. Наша пилорама своими руками сделана с использованием роликового узла из набора подшипников. Сами ролики расположены на валу. В случае изменения ширины пилы между подшипниками допускается дополнительно вставлять шайбы. Вал мы вставили в пару трубок (одна полудюймовая, а вторая – немного больше). С полудюймовой трубой он сваривался с небольшим смещением осей. Всю конструкцию мы крепили к направляющим трубкам таким образом, чтобы роликовый узел не только перемещался со стороны в сторону с последующей фиксацией, но и регулировался по высоте. Это позволяет устанавливать ширину проема при обработке бревен с разным диаметром. На ролик, который размещен со стороны ведомого шкива, смонтирована капельница для подачи смазывающе-охлаждающей жидкости.
Сама рама самодельной пилорамы изготовлена высотой в полтора метра из швеллера 100. С целью придать раме большую жесткость ее можно дополнительно усилить «косынками». Непосредственно сама режущая часть пилорамы перемещается по швеллерам при помощи винтов-шпилек.

Чертежи пилорамы

Скачать!

exchangeforest.ru

Ленточная пилорама своими руками – инструкция, чертежи и видео

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины + обработка + перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Общие сведения об устройстве пилорамы ленточного типа

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам. Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

 Двигатель.  Материалы.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

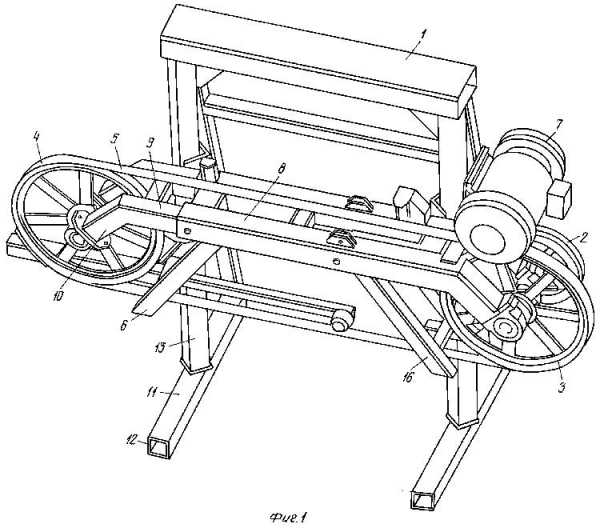

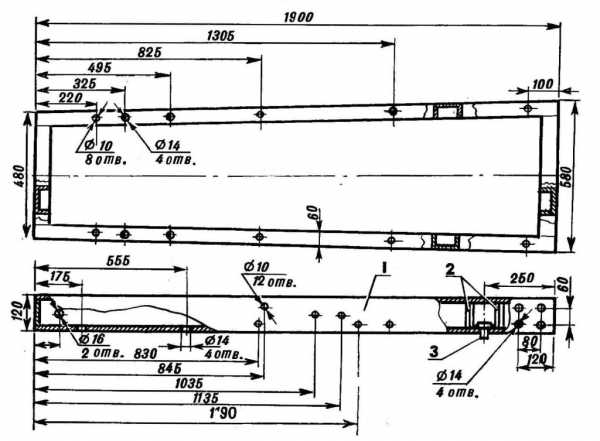

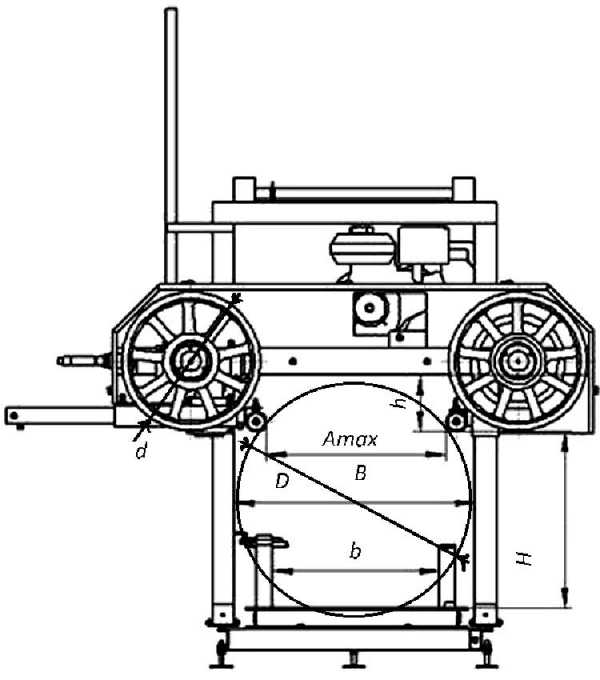

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Тележка

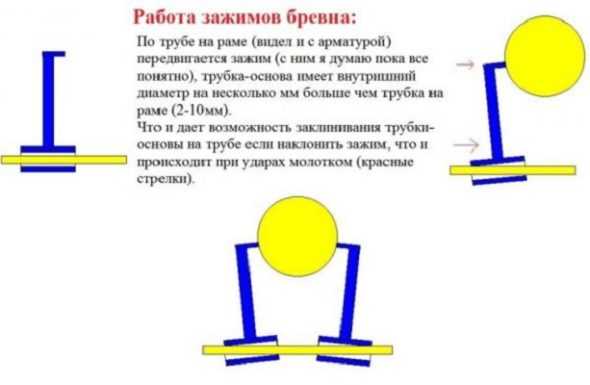

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же брус используется следующих размеров). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы.

Удачи в конструировании ленточной пилорамы!

woodguide.ru

Пилорама из бензопилы своими руками видео, фото и описание как сделать

В тех регионах России, где стоимость леса кругляка приближается к нулю – актуален вопрос распиловки бревен на доски или брусья. Услуги пилорамы доступны в любом населенном пункте, но за это нужно платить деньги.

самодельная пилорама из бензопилы для продольного распила бревен

Поэтому самодельная пилорама из бензопилы является популярной темой среди доморощенных мастеров.

Разумеется, идеального среза, который дает промышленная дисковая или ленточная пилорама, вы не получите. Собственно, при расшивке бревна это не требуется. Да и доступность приспособления позволяет закрыть глаза на некоторые огрехи в качестве.

Самодельная пилорама из бензопилы – разновидности и принцип действия

Концептуально пилорамы можно разделить на два типа:

1. Стационарная неподвижная. В такой системе станок с режущей частью стоит на месте, а заготовка движется навстречу пиле. Качество реза достаточно высокое, особенно с точки зрения геометрии. Длина заготовки неограниченна, но при изготовлении вы столкнетесь со сложным механизмом подачи бревна в зону распила;
2. Стационарная подвижная. Станок имеет рельсовые направляющие, по которым пила движется относительно неподвижной заготовки. Работать с такой системой проще, однако есть ограничения по длине заготовки;
3. Мобильная пилорама. Исходя из названия – пилящая часть движется относительно бревна, и ее можно переносить. В качестве направляющей используется сама заготовка, что упрощает конструкцию. Однако при работе требуется больше усилий (необходимо постоянно контролировать равномерность хода), и качество распила не такое высокое.

Подобная конструкция популярна на заготовках – распилить бревно на доски можно непосредственно в месте лесоповала.

В любом случае, мобильная пилорама из бензопилы начинается с главного компонента. Для стационарной конструкции потребуется мощный экземпляр с длинным рабочим наконечником.

А для мобильной пилорамы понадобится компактная пила с мотором малой мощности. Длина режущей части может быть меньшего размера.

Как сделать пилораму из бензопилы минимальными средствами?

Для начала определитесь, каково применение предполагаемого распиловочного станка. Если вы строите дом, или предоставляете коммерческие услуги по распиловке – пилорама из бензопилы должна быть мощной и стационарной.

При разовой заготовке или небольшой стройке (например, беседки или бани), можно обойтись мобильным устройством.

Важно! Вне зависимости от выбранной конструкции, бензопила должна быть съемной. Тогда вы получите два инструмента – пилу и станок.

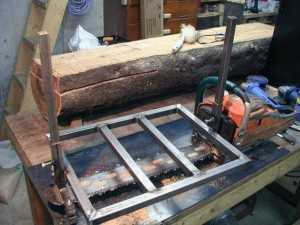

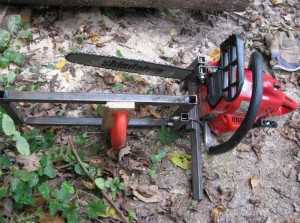

Мини пилорама из бензопилы

Для изготовления понадобятся:

• профтруба 30-40 мм;
• уголок 30 мм;
• электросварка;
• немного крепежного инструмента.

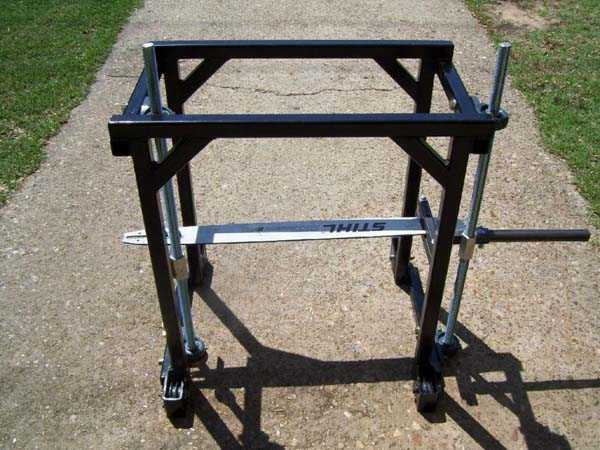

Рама (или станина) фактически является направляющей, по которой пила движется вдоль заготовки. Вертикальная стойка, на которой крепится сам инструмент, позволяет установить ширину распила. Стойка может быть одиночная или двойная, если ваша пила относится к тяжелому или среднему типу.

Работать с таким приспособлением несложно, однако от вас требуются дополнительные усилия для удержания инструмента на траектории. При этом, основной сложностью является создание первой плоскости, по которой можно будет нарезать каждый последующий слой.

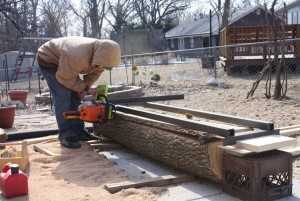

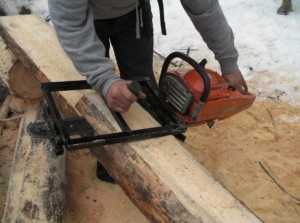

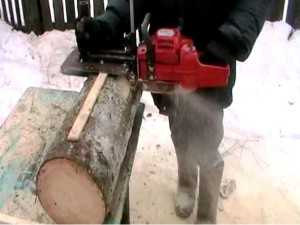

пример работы мобильной пилорамой

Для стартового среза используется накладная доска или брус, по которому ровно направляется пила.

Существует еще одна разновидность мобильного приложения – направляющая для вертикального распила. Такая пилорама также легко делается своими руками.

Для изготовления требуется швеллер или профтруба шириной 100-150 мм, и длиной 2000-2500 мм. Каретка делается из уголка. Подвес пилы можно выполнить шарнирным, для удобства работы.

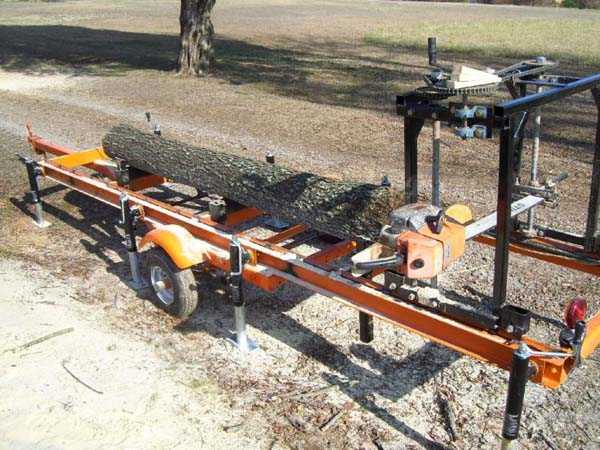

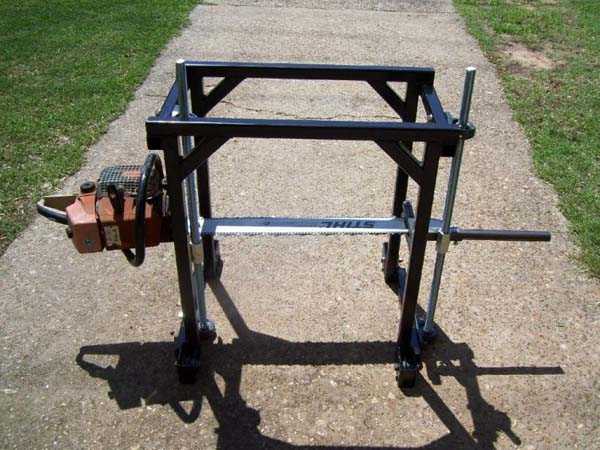

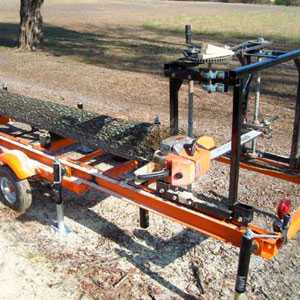

Стационарная пилорама из бензопилы с подвижной кареткой

Основа конструкции – жесткие направляющие, которые работают независимо от размера и формы заготовки. Снизу подвешивается пила, которая при помощи каретки может свободно перемещаться вдоль направляющих. Рельсы лучше всего изготовить из профтрубы не менее 40*40 мм.

Стационарная рама не требуется, направляющие можно установить на любые две опоры. Жесткости конструкции хватит для получения ровного среза по всей длине, которая в этой конструкции ограничена.

Если вы хотите пилить бревна длиной более 2 метров – потребуется монтаж рельсов на грунте. Длина в этом варианте практически не имеет ограничений. Для пилы делается мощная каретка – этажерка, которая движется на опорных катках по рельсам.

Сама каретка относительно мобильна, но эта пилорама относится к разряду стационарных.

Важно! Поскольку бензопила относится к разряду травматичных инструментов, создавать конструкции на ее основе «на глазок» недопустимо. Обязательно используйте готовые чертежи, или разработайте эскиз самостоятельно, с учетом норм безопасности.

За основу можно взять чертеж рамы для самодельной пилорамы, а остальное додумать по ходу изготовления.

Если каретку установить без направляющих роликов – можно переделать пилораму в систему с подачей заготовки на неподвижную бензопилу.

Ленточная пилорама своими руками из бензопилы

Помимо классического способа разделки бревен с помощью пилящего элемента бензопилы, существует иной механизм. Мотор используется только в качестве привода, а резка заготовки происходит ленточной пилой.

Ленточные пилорамы давно используются на лесопилках. Их преимущество – высокое качество среза (по сравнению с бензопилой), и меньшая толщина распила. На толстом бревне экономия древесины может достигать 10 см толщины. А это пара полноценных досок. Поэтому самодельщики часто применяют именно эту конструкцию.

Принцип действия такой же, как на пилораме из бензопилы с подвижной кареткой, установленной на стационарных рельсах. Добавляются лишь два автомобильных колеса, на одно из которых подается цепной или ременный привод от силовой установки. Между колес натягивается ленточная пила, и автономное разделочное устройство готово.

Все представленные конструкции прошли многолетнее опробование на домашних и коммерческих лесопилках.

Смотрите видео: пилорама из бензопилы своими руками. Для домашнего использования, если очень нужно распустить бревно на доски, самый подходящий вариант, рама из квадратных труб и не самая мощная бензопила Партнер.

obinstrumente.ru

Пилорама из бензопилы своими руками: чертежи, видео

Содержание статьи:

Ручная бензопила предназначена для распиловки древесины. Она считается по-настоящему универсальным инструментом. Однако ее функция может быть недостаточной. Для увеличения скорости обработки можно сделать пилораму из бензопилы своими руками.

Конструкция пилорамы из бензопилы

Заводская пилорама с бензопилы

На первом этапе рекомендуется ознакомиться со стандартными заводскими моделями. Это поможет выбрать оптимальный вариант конструкции исходя из наличия расходных материалов. Лучше всего предварительно изучить чертежи и составить индивидуальную схему.

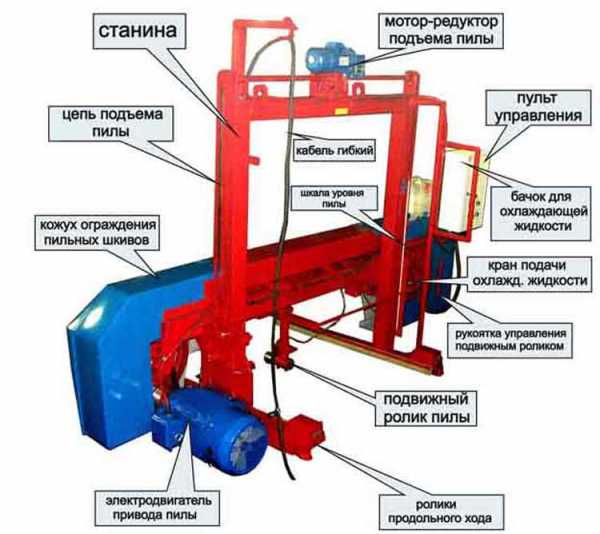

Конструктивно любая ленточная пилорама состоит из блока подачи бревен и движущейся каретки, на которую крепится бензопила. Чаще всего режущее полотно располагается горизонтально. Таким способом удобно выполнять распиловку для формирования ровных досок. На каретке предусмотрен механизм изменения высоты режущей части.

Любая мини-пилорама из бензопилы, сделанная своими руками, отличается от заводской модели следующими параметрами:

• большое количество опилок. В заводских установках предусмотрены принудительные стружкопылесосы. Их входные раструбы крепятся непосредственно над зоной обработки;
• устойчивость каретки. При большой производительности монтажные элементы могут подвергаться влиянию вибрации. Это приводит к изменению изначальных геометрических размеров;
• степень регулировки расположения бензопилы. Для увеличения функциональных возможностей она может быть установлена не только горизонтально или вертикально, но и под различными углами. В установках, сделанных своими руками, реализовать это сложно.

Все заводские модели проходят обязательные испытания, в ходе которых выявляются недостатки и дефекты. В дальнейшем происходит модификация пилорамы. Изменить конфигурацию самодельной модели проблематично, так как это связано с дополнительными расходами.

Для выполнения большого объема работ можно сделать регулировочную насадку, которая ограничивает толщину реза бревна. Таким образом происходит формирование досок нужной толщины.

Комплектующие для изготовления пилорамы

Чертеж пилорамы из бензопилы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

Рекомендации по выбору комплектующих для различных частей пилорамы:

• опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
• движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
• блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Пилорама из бензопилы своими руками: пошаговая инструкция

Конструкция движущейся каретки

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

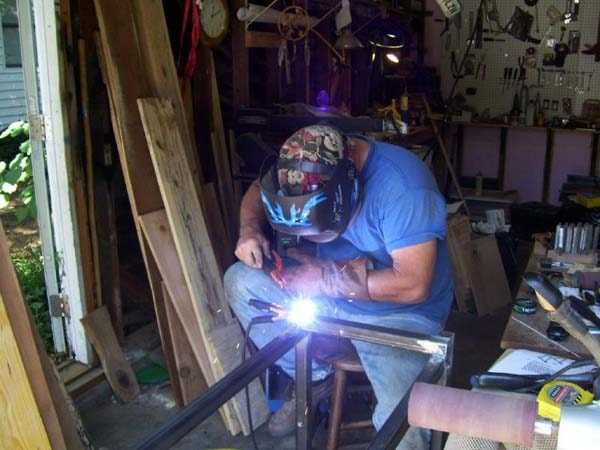

1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

stanokgid.ru
