виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.

После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

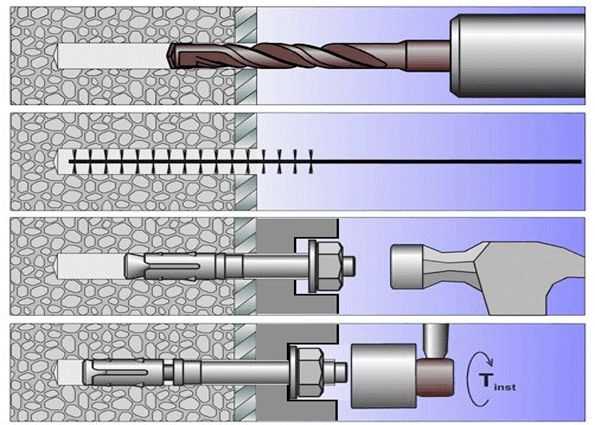

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с гайкой фото

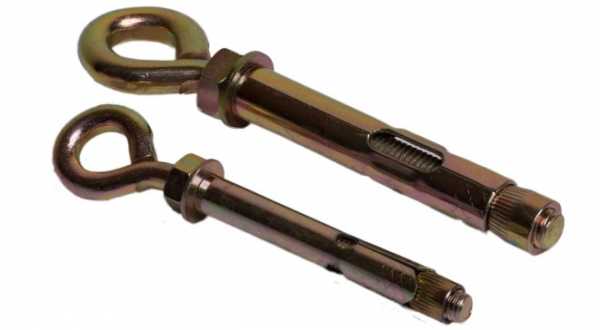

Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
Анкерный болт с крюком фото
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
Анкерный болт с кольцом фото
Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.
Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

stroisovety.org

Какие бывают анкера и как они работают

Немецкое слово anker, а также английское anchor переводится как якорь. С помощью подобного рода якорей производится крепление всевозможных предметов и несущих конструкций к стенам, изготовленным из материала, характеризующегося повышенной механической прочностью. Это прежде всего бетон, кирпич, камень, дерево, иногда даже пластик. Но в первую очередь, конечно, такой тип соединения применяется для крепления чего-либо к железобетонной стене, поскольку прочность железобетона такова, что любой другой тип соединения в этом случае просто не работает.

Необходимо отличать анкер от дюбеля. Последний является более простым и более примитивным типом соединения и, соответственно, менее надёжным, чем анкер.

У любого анкерного соединения выделяют две основные части. Первая часть не распорная, которая не участвует в закреплении, и вторая часть — распорная или рабочая, которая благодаря способности изменять свои размеры надёжно фиксирует болт в твёрдой стене, поле или потолке.

Также рекомендуем прочитать:

Содержание материала

Типы анкеров

Существует две очень большие группы анкерных конструкций.

Анкера универсальные, которые могут применяться практически в любой несущей поверхности, а также анкера специальные, которые применяются для решения очень узкоспециализированных задач. Как правило, подобные виды выпускаются ограниченными партиям и известны в первую очередь соответствующим специалистам (например, анкера зубные).

Мы будем вести речь об универсальных, которые активно используются при монтаже различных строительных конструкций. Такие соединения подразделяются на очень большое количество разновидностей. Виды анкеров для бетона. В зависимости от конкретных задач, которые ставятся перед этим соединением различают:

Распорные анкера

Анкера для бетона разновидности

С гайкой

Это самое простое соединение. Основу его конструкции составляет резьбовая шпилька с конусообразным концом, распорная втулка с боковыми прорезями и гайка. С помощью этой гайки болт фиксируется в посадочном отверстии.

Принцип действия такого соединения очень прост и как следствие этого сама конструкция очень надёжна. Устройство помещается в заранее просверленное отверстие. Диаметр отверстия должен соответствовать поперечному размеру распорной втулки. Во время закручивания гайки резьбовой элемент начинает втягиваться в отверстие втулки, разжимая её своим конусовидным наконечником. В результате увеличившаяся в диаметре распорная втулка надёжно фиксирует болт в посадочном отверстии.

Подобные устройства эффективны лишь в материалах с очень плотной структурой. Иными словами, такие анкера лучше всего применять на бетонных, каменных или кирпичных поверхностях.

С крюком

Конструктивно это то же самое соединение. Верхняя часть болта имеет вид крюка. Подобные устройства используются прежде всего для монтажа всевозможных навесных конструкций, как-то люстры, светильники, кашпо, обогреватели и пр. Удобство подобного рода соединений состоит в том, что монтируемая конструкция в случае необходимости может быть легко снята со своего места.

С кольцом

Принцип действия тот же самый. От предыдущих соединений подобный вид отличается тем, что верхняя часть болта выполнена в виде кольца. Подобные виды анкеров используются для подвешивания различных конструкций к потолку или стенам, для закрепления тросов, канатов, растяжек и пр.

Двухраспорные

Имеют в своей конструкции две распорные втулки, которые разжимаются в процессе закручивания болта. Особенность действия этой конструкции состоит в том, что во время закручивания болта одна распорная втулка входит во вторую и тем самым её разжимает. При этом первая втулка, в которую непосредственно входит болт, также разжимается. В результате такие соединения обеспечивают большую площадь сцепления со стенками посадочного отверстия. Следствием этого является тот факт, что двухраспорные анкера можно использовать для монтажа в пористых материалах. Например, в пено или газобетоне.

Клиновые

Это ещё одна разновидность стандартной анкерной конструкции. Особенность этой конструкции состоит в том, что в распорной втулке находится не резьбовая шпилька, а клиновидный элемент. Этот элемент принимает на себя воздействие болта при закручивании и, в свою очередь, давит на стенки распорной втулки. У подобного вида анкеров достаточно сложная конструкция, которая обуславливает их высокую цену. Что является причиной того, что клиновые анкера не нашли широкого применения в строительстве.

Забивные анкера

В этой конструкции отсутствует резьбовой элемент. Что делает этот вид соединения абсолютно не похожим на все рассмотренные до этого. Разжимание распорной втулки происходит не за счёт резьбовой шпильки, а с помощью специального ударного устройства. Во время монтажа такого соединения в посадочное отверстие помещается только одна втулка. Втулка разжимается с помощью специального ударного элемента (этот элемент обычно называют «гвоздём»). После того как втулка надёжно зафиксировалась в посадочном отверстии, ударный элемент из неё извлекается. И после этого вкручивается анкерный болт.

Подобные устройства часто используют для того, чтобы забивать их в пол и затем фиксировать с их помощью всевозможные элементы напольного дизайна.

Химические анкера

В этом случае анкерный болт фиксируется в посадочном отверстии с помощью специального клея. Как правило, используют двухкомпонентный клей, отличающийся повышенной надёжностью при применении его именно в бетонных конструкциях. Одна часть такого клея состоит из цемента, вторая из полимерной смолы. Цемент, содержащийся в клее, вступает в соединение с цементом строительной конструкции, обеспечивая крепкую и надёжную связь. В то время как полимерная смола придаёт жёсткость и твёрдость соединения с анкерным болтом.

Химические анкера активно применяют для монтажа конструкций из пористых материалов. Например, из пенобетона или из газобетона. Обычные анкера в этом случае малоэффективны из-за низкой прочности этих материалов и их пористой структуры.

Закладные анкера

Этот тип анкеров стоит особняком по отношению ко всем остальным многочисленным типам анкерных соединений. Данный вид анкерного соединения характеризуется самой высокой надёжностью. Одновременно установка подобного типа анкеров сопряжена с определёнными сложностями, проистекающими из специфики установки. Дело в том, что закладной болт устанавливается в стену, которой на момент установки анкера ещё не существует. Такой парадокс. Болт крепится на арматурном каркасе будущей железобетонной стены либо устанавливается в каменной стене в процессе её возведения.

Размеры анкеров

Типовая маркировка анкерного соединения выглядит примерно так: м8 10*100

Расшифровывается это обозначение очень просто:

м8 означает, что диаметр резьбы болта составляет 8 мм;
цифра 10 указывает диаметр отверстия, которое необходимо будет просверлить;
цифра 100 — это длина анкерного болта. Все размеры даны в миллиметрах.

Чаще всего в быту используются анкерные болты с резьбой от м6 до м12 и длиной до 180. Безусловно, существуют и другие размеры как в большую, так и в меньшую сторону. Но все они относятся уже к узкоспециализированному роду деятельности и в быту, как правило, не находят применения.

Особенности монтажа анкерных соединений

Как пользоваться анкерными болтами. Правильно установить, забить, вкрутить. Надёжность крепления анкерного соединения определяется целым рядом факторов.

Качество материала, из которого изготовлена строительная конструкция.
Тип и размеры анкерного соединения, которые подбираются в соответствии с теми нагрузками, которые будет испытывать в процессе эксплуатации закрепляемый элемент.
Подготовка места для анкерного соединения и соблюдение технологии установки.
Прочностные характеристики анкерного болта.

Монтаж анкерных систем осуществляется в различные поверхности, изготовленные из материалов с высокими прочностными характеристиками. Сюда в первую очередь относятся железобетонные конструкции.

Фундаменты из железобетона.
Кирпичные и железобетонные перегородки и стены.
Железобетонные плиты перекрытия.

Конструктивными элементами, которые крепятся при помощи анкерных болтов, чаще всего являются:

подвесные потолочные конструкции
люстры и светильники
деревянный брус, который применяется в качестве элементов напольной или потолочной конструкции
лестничные конструкции
балки металлопроката различных размеров и веса.
