Анкерный болт с кольцом: назначение, виды, монтаж

Анкерный болт с кольцом – это достаточно универсальный крепежный элемент, который удобно использовать не только для монтажа люстр и светильников, но также для крепления предметов другого назначения на поверхностях строительных конструкций. Удобство использования и надежность такого крепежа обеспечиваются особенностями его конструкции.

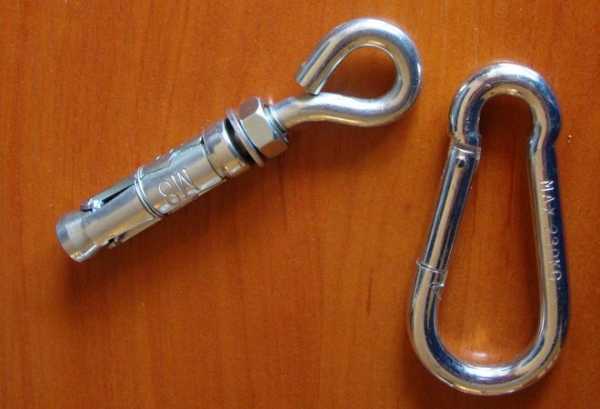

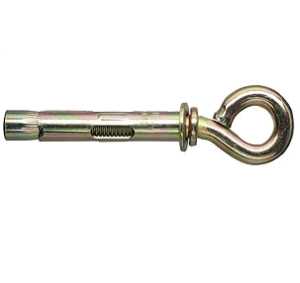

Анкер с кольцом в паре с карабином используется для закрепления тросов или проволоки

Конструкция и область применения

Чтобы правильно выбирать и применять такой крепежный элемент, как анкер с кольцом, желательно разобраться в его конструкции и технических характеристиках. Основой такого изделия (как и любого другого анкера) является распорная втулка, которая обеспечивает надежность его фиксации в предварительно подготовленном отверстии. За разжимание втулки, на боковой поверхности которой есть продольные разрезы, формирующие отдельные лепестки, отвечает резьбовой элемент. Нижний конец такого элемента имеет конусообразную форму, а его верхняя часть – это крепежное кольцо, которое и обеспечивает удобство монтажа различных предметов.

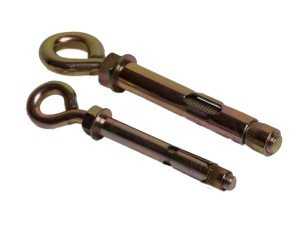

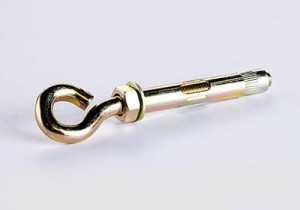

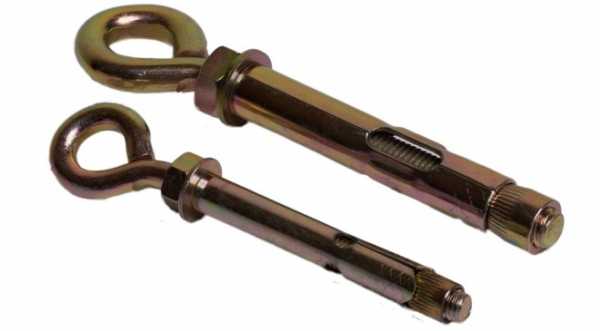

Оцинкованные анкерные болты с незаваренным кольцом

Основным назначением анкерных изделий, на конце которых имеется кольцо, является монтаж подвесных конструкций на поверхности стен или потолка. В сфере строительства анкерный болт с кольцом активно используется для того, чтобы выполнить надежное крепление строительных лесов со стенами возводимого здания. Используя этот крепеж, очень удобно выполнять различные растяжки, осуществлять электромонтажные работы, крепить на поверхности строительных конструкций тросы и элементы коммуникаций.

Прежде чем устанавливать анкерный болт с кольцом в строительной конструкции, необходимо оценить качество материала, из которого она изготовлена. При этом следует иметь в виду, что крепеж данного типа будет обеспечивать высокую надежность соединения только в том случае, если его монтаж выполняется в материалах, отличающихся плотной внутренней структурой (бетон, полнотелый строительный кирпич, природный камень и др.).

В пористых и пустотелых материалах анкерный болт данного типа, оснащенный распорной втулкой классической конструкции, утрачивает свою эффективность.

Разновидности и принцип действия

Распорный принцип, по которому действует анкерный болт с кольцом, является наиболее эффективным методом крепежа на сегодняшний день. Втулка такого болта, помещенная в отверстие, разжимается в процессе закручивания резьбового элемента, формируя тем самым с его внутренними стенками надежное сцепление. Для максимального разжимания распорной втулки нижней части резьбового элемента придана конусообразная форма.

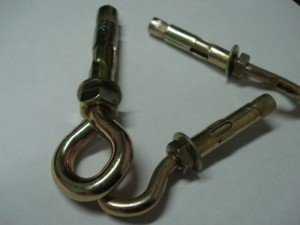

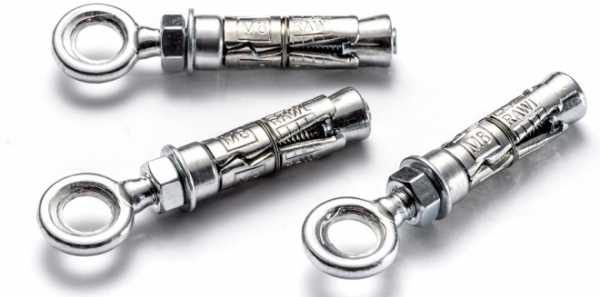

Высокопрочный анкер с кольцом (рым-болт) имеет четыре разжимных сегмента и хорошо закрепляется в просверленных с отклонениями отверстиях

Анкерный болт, на конце которого имеется крепежное кольцо, может изготавливаться из металлических сплавов различного типа, что специалисты рекомендуют учитывать при выборе и монтаже такого изделия.

Углеродистая сталь без покрытия

Это наиболее простой вариант изготовления анкерных болтов, отличающихся доступной стоимостью.

Сталь с цинковым покрытием

Слой цинка наносят на сталь посредством гальванического метода. Цинковое покрытие надежно защищает анкерный болт от негативных факторов внешней среды.

Нержавеющие стальные сплавы

В качестве такого материала используются преимущественно сплавы марок А1, А2 и А3. В зависимости от марки стали болты отличаются как своими техническими, так и эксплуатационными характеристиками.

Латунь

Это материал, который обладает не только высокой пластичностью, но и исключительной устойчивостью к коррозии. Анкерные крепежные изделия, элементы которых изготовлены из латуни, могут не только успешно эксплуатироваться при повышенной влажности, но и устанавливаться под водой.

Для решения задач, связанных с монтажом предметов в различных строительных материалах, следует выбирать соответствующие крепежные изделия. Только при этом условии можно гарантировать требуемую надежность формируемого соединения.

Чертеж анкерного болта с кольцом

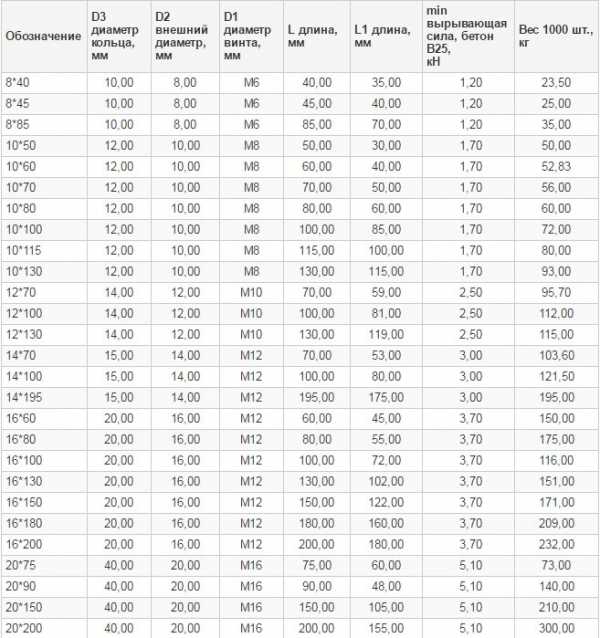

Технические характеристики анкерных болтов с кольцом

Выбирая такой крепежный элемент, как болт, верхняя часть которого представляет собой кольцо, следует учитывать и его размеры, в частности длину ножки. Современные производители выпускают болты, длина рабочей части которых начинается с 70 мм и может доходить до 165 мм. Разнообразие, которым отличаются размеры рабочей части таких крепежных изделий, позволяет выбирать их для монтажа в строительных конструкциях из материала с различной степенью плотности.

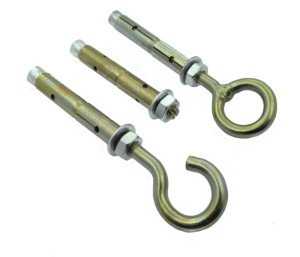

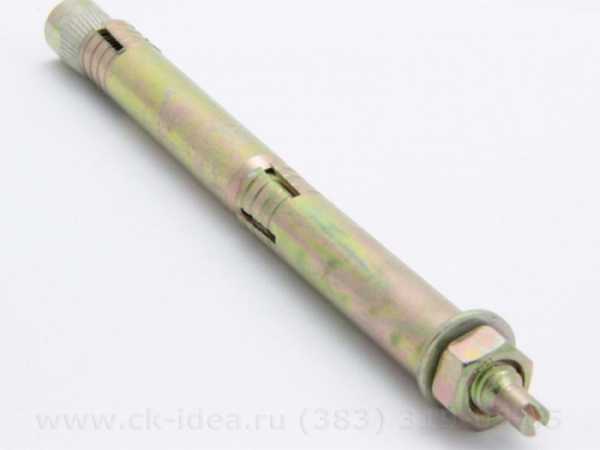

Двухраспорные анкерные изделия с кольцом

Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.

Кольцо у двухраспорного анкера проваривается с целью исключения разгиба

Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

Двухраспорные анкерные болты с кольцом в верхней части успешно применяются при выполнении такелажных работ, когда необходимо зафиксировать положение массивной цепи или металлического троса значительного диаметра. Конструктивные особенности позволяют таким крепежным изделиям успешно выдерживать даже очень значительные статические и динамические нагрузки.

Правильный монтаж

Конструкция анкерных болтов, на конце которых имеется кольцо, специально разработана таким образом, чтобы их монтаж не вызывал особых проблем как у опытных специалистов, так и у тех, кто решил самостоятельно заняться строительством или ремонтом. Для выполнения такой процедуры потребуются инструменты, которые есть практически у любого домашнего мастера, а именно:

  • перфоратор или электрическая дрель;
  • сверла соответствующего диаметра и длины;
  • молоток;
  • гаечный ключ.

Монтаж анкерного болта с кольцом производится только в полнотелых материалах

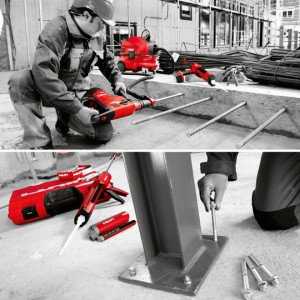

Монтаж такого анкерного болта осуществляется по следующему алгоритму.

  1. В строительной конструкции, в которой требуется установить анкерный болт, сверлится отверстие. Диаметр этого отверстия должен соответствовать размеру поперечного сечения крепежа, а глубина – длине рабочей части анкерного болта.
  2. Отверстие, в котором будет фиксироваться анкерный болт, следует тщательно очистить от пыли и кусочков строительного материала, которые в него выкрошились. Для выполнения такой процедуры можно воспользоваться обычной медицинской грушей, ершиком соответствующего диаметра или пылесосом, что наиболее эффективно.
  3. В подготовленное отверстие устанавливается анкерный болт. Для этого можно воспользоваться молотком, если не получается сделать это вручную.
  4. Чтобы надежно зафиксировать анкерный болт в отверстии, его необходимо затянуть, провернув на два-три оборота гайку на его резьбовой части или кольцо. Показателем того, что анкерный болт надежно зафиксировался в отверстии, является невозможность провернуть его.

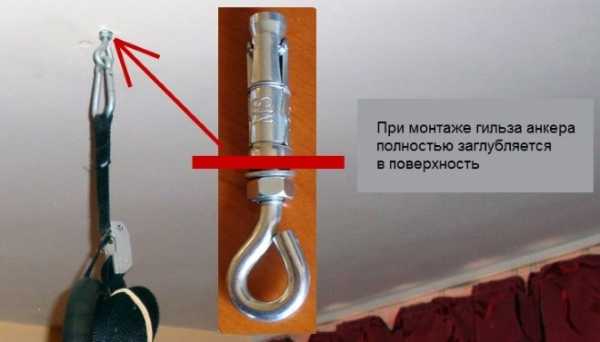

Принцип установки анкера с кольцом

Если анкерный болт, оснащенный кольцом на конце, подобран правильно, а его монтаж выполнен соответствующим образом, вы можете смело рассчитывать на высокую надежность такого крепежа, который в состоянии выдержать даже очень значительные нагрузки.

В заключение видео с демонстрацией процесса монтажа анкерного болта с кольцом.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Анкерный болт с кольцом – как монтировать? + Видео

1 Устройство и область применения анкера

Анкерный болт с кольцом монтируют в несущее основание из бетона, кирпича (обязательно полнотелого), природного камня и крепят к нему несъемные подвесные конструкции, строительные леса и тому подобного.

Состоит он из:

  1. Стержня, один конец которого согнут в кольцо, а на другом – резьба.
  2. Шайбы или приваренной гайки на стержне под кольцом.
  3. Корпуса-втулки с разжимной цангой (участок втулки с прорезями) на одном конце и шляпкой на другом.
  4. Распорной гайки, одна сторона которой имеет цилиндрическую форму, а другая конусообразную и продольные насечки на поверхности.

Рекомендуем ознакомиться

Чтобы подготовить анкерный болт с кольцом к монтажу, необходимо стержень вставить в корпус-втулку резьбой к цанге и кольцом к шляпке. После этого на стержень накручивают распорную гайку конусной стороной к втулке до упора в цангу.

Принцип действия этого крепежа механическо-распорный.

Во время вращения стержня с помощью кольца распорная гайка начинает накручиваться на резьбу. При этом за счет насечек на ее поверхности она не вращается, а двигается только поступательно внутрь втулки, разжимая (расширяя) цангу, которую распирает в отверстии, что и обеспечивает фиксацию анкерного болта.

Для прочного, надежного подвешивания тяжелых объектов применяют двухраспорный анкерный болт с кольцом, который оснащен двумя-тремя цангами (распорными гильзами), составленными в единый корпус-втулку благодаря конической форме вставляемой части следующего звена. При закручивании такого крепежа распорная гайка не только переводит последнюю цангу в рабочее положение, но и сдвигает ее внутрь предыдущей, которая тоже расширяется и фиксируется в отверстии. Так в двухраспорном крепеже создается дополнительное удерживающее усилие. Надежно зажать такой анкерный болт вручную невозможно, поэтому для облегчения его монтажа под кольцом предусмотрена приваренная гайка под ключ.

Анкерный болт с кольцом используют для крепления материалов и конструкций к потолку, стенам, наклонным поверхностям с его фиксацией в твердом полнотелом основании. Его применяют на производстве, в строительстве и быту для:

  • подвешивания тяжелых несъемных конструкций, нагревателей воды, спортивных стенок, ворот;
  • стационарного крепления (натяжения) кабельных трасс, цепей, тросов;
  • для монтирования потолочных вентиляторов, люстр;
  • другого.

2 Материал, ГОСТ и размеры болтов с кольцом

Материалы, из которых изготавливают анкерный крепеж данного типа:

  • Обычная сталь – упрощенное исполнение, не имеющее дополнительной обработки.
  • Оцинкованная сталь – защитное покрытие обеспечивает стойкость к воздействию окружающей среды и значительно больший срок службы, чем у обычного крепежа.
  • Нержавеющая сталь – как правило применяют такие марки как A1, A2, A3. В зависимости от сплава у крепежа соответствующие эксплуатационные и прочностные характеристики.
  • Латунь – мягкий, но с высокими антикоррозионными свойствами металл. Анкер из него выдерживает меньшие нагрузки, чем из других материалов, но может применяться в условиях с повышенной влажностью, устанавливаться непосредственно в воде.

В настоящее время ГОСТ на современные виды анкеров не существует. Каждая новая продукция сертифицируется отдельно, ее пригодность для использования в строительстве подтверждается соответствующим техническим свидетельством, которое выдает Минрегиона России, а подготавливает ФАУ ФЦС. Если нужны характеристики анкера, то необходимо не ГОСТ искать, а брать цифры на конкретный товар определенного производителя из его сопроводительной документации. На сегодня среди подобного крепежа стандартизированы БСР (распорные самоанкерующиеся болты) и болты фундаментные – ГОСТ 28778-90 и ГОСТ 24379.1-80 соответственно.

Анкерный крепеж с кольцом выпускается в основном следующих размеров:

  • диаметром втулки-корпуса 8–20 мм;
  • под минимальную длину отверстия 40–130 мм;
  • с метрической резьбой М6–М16 на стержне.

У каждого производителя могут быть другие свои типоразмеры. Наиболее востребован анкерный болт с кольцом 8х45, обозначение которого расшифровывается: изделие под отверстие 8 мм длиной 45 мм, с резьбой М6.

3 Правильная установка анкерного болта

Анкерный болт с кольцом устанавливается с соблюдением определенных правил. Его монтаж в бетонную стену производят следующим образом:

  1. Для надежной фиксации анкерного крепежа он должен находиться непосредственно в бетоне на глубине, обеспечивающей прочное удерживание подвешиваемой конструкции. Поэтому сначала следует выяснить толщину штукатурки (если она есть) и подобрать анкер с соответствующей длиной гильзы согласно техническим характеристикам болта.
  2. Разметку отверстий под анкер выполняют максимально точно. Установленный и зафиксированный крепеж извлечь уже невозможно.
  3. Диаметр отверстия должен быть точным, чтобы корпус-втулка заходила в стену под небольшим усилием. Надо соблюдать перпендикулярность отверстия. Его глубина должна быть не меньше указанной производителем.
  4. Отверстие тщательно очищают от крошек бетона и пыли (пылесосом, ершиком, продувают напором воздуха).
  5. Анкер вставляют в отверстие, досаживают его до шайбы под кольцом легким постукиванием молотка.
  6. Закручивают крепеж гаечным ключом или используя кольцо. Обычно достаточно одного-трех полных оборотов. О готовности крепежа к эксплуатации будет свидетельствовать невозможность провернуть его в отверстии и высокое сопротивление дальнейшему затягиванию.

tutmet.ru

Анкерный болт с кольцом – как применить крепеж дома? + видео

Такой крепежный элемент, как анкерный болт с кольцом, может использоваться не только для монтажа люстры! Наша статья расскажет о том, где целесообразнее всего применять такой крепеж, и что, собственно, собой представляет этот элемент.

Анкер – устройство и область применения

Давайте, прежде всего, выясним основные технические данные этого крепежа. Его устройство – это, прежде всего, основание и ножка, на которой имеется резьба. На конце такого крепежа обычно накручена гайка конусообразной формы, целью которой является распор втулки. Втулка одевается на резьбу и практически всю ее закрывает. Головка крепежного элемента выполнена в виде кольца. Прямое назначение такого крепежа – крепление к чему-либо различных подвесных конструкций, как пример можно привести обычную люстру, которая фиксируется на потолок.

Также анкер с кольцом очень часто используют монтажники, когда устанавливают строительные леса. Предварительно установив анкер в стену здания, к нему крепят стойки лесов для того, чтобы они надежно держались. Он является очень удобным крепежным элементом в области устройства различных растяжек и для создания эффекта натяжения. К примеру, электромонтажники используют такое крепление, когда проводят коммуникационные линии проводов.

Установив анкер в стене, к нему крепят талреп и проводят натяжку провода, такое натяжение – довольно прочное и удобное в монтаже.

Перед монтажом крепежного элемента нужно все знать о материале, из которого состоит поверхность, в которую необходимо установить анкер. Технологические требования допускают установку крепежа только в поверхность из бетона, природного строительного камня и полнотелого кирпича. В пустотелом материале крепеж утрачивает свои прочностные характеристики.

Как работает анкерный болт с кольцом и его модификации?

Теоретически такой крепеж должен выдерживать возложенную на него нагрузку на вырывание и очень плотно сидеть в посадочном отверстии. С практической стороны с анкером так и происходит. Ведь в основе крепежа заложен удерживающий метод распирания, который является на сегодняшний день самым эффективным методом среди устройств анкерных болтовых конструкций. Распорный эффект создается в момент закручивания болта, та самая конусообразная гайка начинает постепенно вкручиваться во втулку и распирать ее.

Как только вы почувствуете, что для того, чтобы еще раз провернуть анкер, нужно увеличивать усилия или применить дополнительный «рычаг», значит ваш крепеж встал на место и готов к эксплуатации. При выборе крепежного элемента обязательно учитывайте особенности материала, из которого он изготовлен. Хотя все крепежи этого семейства выполнены из металла, но материал бывает разный. В качестве примера приведем вам перечень материалов, из которых изготавливают анкерный крепеж:

  • Обычная сталь, в этом случае крепеж выполнен в упрощенном варианте без дополнительной обработки.
  • Гальванически оцинкованная сталь, такой крепеж проходит дополнительную обработку и менее подвержен преждевременному разрушению и воздействию на него окружающей среды.
  • Нержавеющая сталь, могут использоваться марки А1, А2, А3, соответственно, различные модификации имеют разные прочностные и эксплуатационные характеристики.
  • Латунь – как правило, более мягкий металл и практически не подвержен появлению коррозии. Может применяться в местах повышенной влажности и даже непосредственно устанавливаться в воде.

Как видите, различные материалы подразумевают под собой различные прочностные характеристики. Поэтому, выбирая крепеж для своих целей, учитывайте эти особенности. Также важным показателем является длина ножки анкера, обычно рабочая поверхность болта начинается от 70 миллиметров и достигает 165 миллиметров. Такое различие позволяет проводить установку болта в рыхлых бетонах и при этом соблюдать технические требования к крепежу.

Двухраспорный анкер с кольцом – увеличиваем нагрузку в несколько раз

Как показала практика, не во всех случаях распорный анкер может помочь нам установить подвесную конструкцию. В случае если нам нужно очень прочное неразъемное соединение, для крепления достаточно тяжеловесных подвесных конструкций, рекомендуется использовать в качестве крепежа двухраспорный анкер, сейчас мы вам объясним почему. Устройство такого крепежа – это все та же шпилька с резьбой по всей длине, на конце шпильки устанавливается конусообразная гайка.

Только в данном крепежном элементе используют две, а иногда и три распорные гильзы вместо одной. Такие гильзы имеют форму конуса, и при закручивании первая гильза входит во вторую и, таким образом, распирает конструкцию, создавая дополнительную удерживающую силу. Также под кольцом наваривается дополнительная гайка под ключ, это сделано для того, чтобы облегчить сам процесс установки и зажатия крепления. При двойном распоре для того, чтобы закрутить анкер, нужно приложить немалые усилия.

Плюс ко всему, вы застрахованы от повреждения самого кольца, с помощью которого обычно и закручивают болт до распора. Где же на практике применяется такая технология крепления? Такой крепеж очень часто применяют при выполнении такелажных работ. На него могут повесить цепь большого диаметра, а это достаточно приличный вес. Также такое крепежное устройство часто используют для удержания стального троса больших диаметров, данная система крепежа без труда справляется с высокой нагрузкой.

Все о правилах монтажа анкера

На практике монтаж анкерного крепления не должен вызвать у вас особых трудностей, все, что нам понадобится для того, чтоб установить крепеж, это перфоратор, сверло по бетону, соответствующее диаметру крепежа, молоток и гаечный ключ. Вот подробная пошаговая инструкция, которая поможет нам в работе.

Как правильно установить анкер - пошаговая схема

Шаг 1: Сверлим отверстие

В первую очередь нужно просверлить отверстие, в которое в дальнейшем встанет наше крепление. Для этого вставляем в патрон перфоратора сверло и сверлим отверстие на глубину длины нашего болта.

Шаг 2: Очищаем отверстие от пыли

Как правило, после сверления в отверстии для анкерного крепежа остается много бетонной крошки, ее необходимо удалить из отверстия, желательно всю. В противном случае остатки бетонной пыли после работы сверлом не дадут плотно войти в стену гильзам анкерного крепления. Для того чтобы качественно очистить отверстие, можно использовать пылесос, который максимально удалит всю пыль.

Шаг 3: Вставляем и уплотняем крепление

На следующем этапе необходимо вставить анкер в отверстие и задавить его по максимуму. После молотком необходимо его уплотнить, практически до самого кольца.

Шаг 4: Затягиваем гайку и распираем анкер

Теперь нам необходимо гаечным ключом затянуть крепеж, чтоб распорная гайка выполнила свои функции и разжала гильзу в отверстии. Обычно для этого необходимо сделать два-три оборота анкера вокруг своей оси. Другим признаком готовности крепежа к эксплуатации будет невозможность провернуть крепеж.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

в чём особенность данных анкеров?




Материалы, конструкция

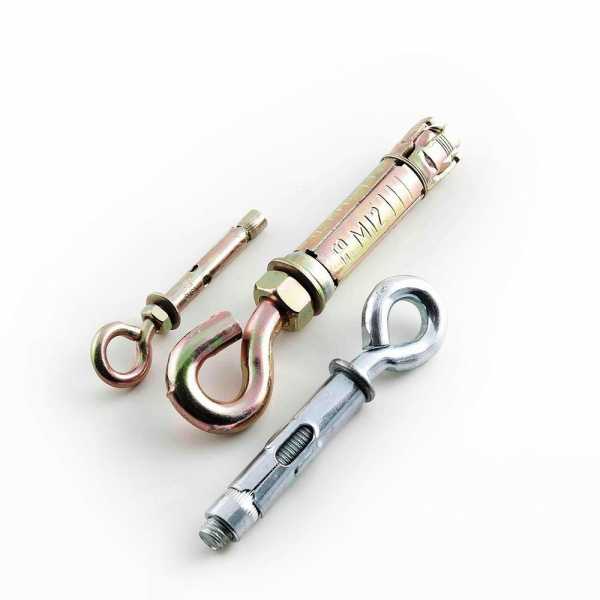

Анкерные болты с кольцом или крюком редко изготавливают из одного вида металла – обычно для этой цели используют определенный сплав:

  • Сталь. Наиболее простой вариант; такие болты не имеют обработки.

  • Сталь, оцинкованная гальваническим методом. Благодаря дополнительному цинковому покрытию анкерные болты такого типа служат гораздо дольше своих необработанных «собратьев».

  • Нержавеющая сталь. Для изготовления анкеров зачастую используют сталь А1-А3, каждая из которых имеет свои технические характеристики, соответственно, как и анкерные болты, изготовленные из нее.

  • Латунь. Будучи достаточно мягким металлом, латунь прекрасно показывает себя при использовании в местах с повышенной влажностью и даже в жидкостях, практически не поддаваясь коррозийному влиянию внешней среды.

Анкерные болты используются только для фиксации тяжелых конструкций в полнотелых материалах: в бетоне, камне, кирпиче. Так, при помощи обыкновенных анкерных болтов можно закрепить нагреватели воды, батареи, спортивные стенки и многое другое. Состоит такой болт из ряда элементов:

  • внутреннего болта;
  • корпуса;
  • пластиковой изолирующей прокладки;
  • гайки;
  • крюка или кольца.

Анкеры с кольцом и с крюком обеспечивает фиксацию по следующему принципу: гайка крутится и входит в распорку, а распорная конструкция при закручивании болта расширяется, увеличивается в объеме и надежно фиксируется. Анкер с крюком или кольцом на его конце, используется для натяжения кабелей, веревок, тросов.

Именно на анкерные болты такого типа чаще всего вешают люстру и потолочный вентилятор. За размер таких болтов принимается размер резьбы.

Как крепить анкерный болт? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье говорится про технические характеристики анкерных болтов.

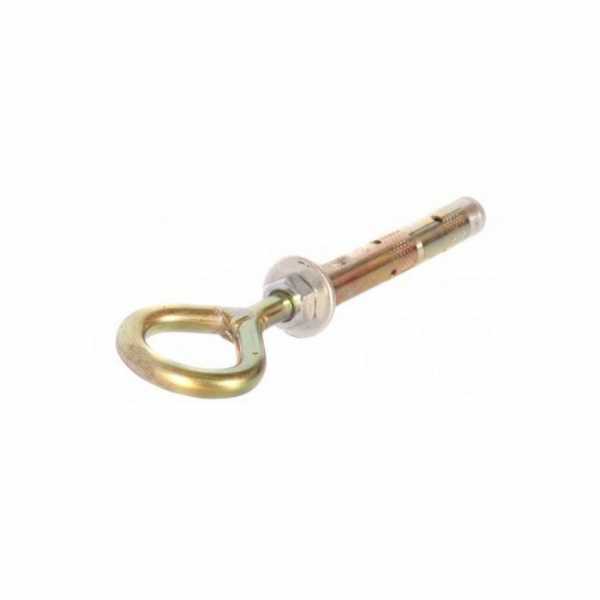

Анкерный болт с кольцом

Обыкновенный распорный анкерный болт с кольцом на конце применяется для фиксации тяжелых конструкций, которые не подвержены постоянным и сильным динамическим нагрузкам, например, растяжек, ворот или кабельных тросов. Представляет собой такую же шпильку, как и на обычным анкере, на одном конце которой находится резьба, а на другом расположено кольцо.

Часто для изготовления анкеров этого вида используют оцинкованную гальваническим методом желто-пассированную сталь. Для прочной и неразъемной фиксации очень тяжелых объектов желательно использовать анкер двухраспорный с кольцом, который (помимо основных элементов) имеет еще и гайку в виде конуса.

В отличие от обыкновенных болтов двухраспорный имеет две-три распорные гильзы, которые обеспечивают более надежную фиксацию.

Закрутить такой анкер своими силами будет достаточно непросто, однако кольцо на его конце точно не пострадает при монтаже. Применяется этот болт на такелажных работах при креплении больших цепей и тросов.

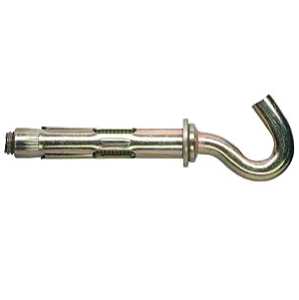

Анкерный болт с крюком

Акерный болт такого типа на одном конце имеет крюк или полукольцо, остальные же его конструктивные элементы аналогичны элементам болта с кольцом. В отличие от болтов с кольцом, анкерные болты с крюком применяются для установки разного рода подвесных сооружений, которые в процессе их использования нужно будет периодически снимать, либо для фиксации строительных лесов вместо кольцевого шурупа. Болты этого типа обеспечивают несколько менее надежную фиксацию конструкций, но позволяют снимать и менять конструкции при необходимости. Болты с крюком можно использовать и для установки в тонкий бетон.

Анкеры, имеющие крюк или же кольцо, успешно используются как в бытовых условиях, так и в промышленности: с помощью этих болтов можно быстро и надежно установить кабель или повесить нагреватель воды, не опасаясь срыва всей конструкции. А уж какой именно анкер выбрать… Проблемой выбор не станет!

ru-house.net

Анкерный болт с кольцом. Устройство анкерного болта. Применение анкера с кольцом

Распорный эффект анкерного болта с кольцом

Поместив анкер в отверстие, его необходимо прокрутить, и если болт будет туго вкручиваться, значит, что он зафиксировался.

В зависимости от материала стены следует выбирать материал для анкеров.

  1. Стальные болты - стандартные для крепежей.
  2. Оцинкованные стальные анкеры – не подвержены коррозии и обеспечивают дополнительную защиту для стены и конструкций.
  3. Нержавеющие стальные анкеры – для создания прочных конструкций различных модификаций.
  4. Латунные анкеры – подвергаются коррозии и не подходят для покрытий с высокой влажностью.

Двухраспорный анкер с кольцом в установке техники

Опыт показывает, что распорный анкер не всегда удачен для установки подвесных конструкций. Если вам потребуется более крепкое соединение и закрепление тяжеловесной конструкции, следует применить более совершенный способ, т.е. инновационный двухраспорный болт. Он представляет собой шпильку с резьбой на всем теле болта с конусоподобной гайкой на конце шпильки.

Для этого крепления могут использоваться до трех гильз. Они имеют конусоподобную форму и закручиваются путем матрешки: один в один. Этот способ позволяет расширить конструкцию и раскрыть распоры, которые станут служить тормозящей силой для крепежа.

Кроме этого, под кольцом можно спаять дополнительную гайку, которая упростит процесс монтажа и зажмет крепеж более тщательно.

Для вкручивания двойного анкера необходимо приложить много усилий, перестараться в этом случае нельзя: кольцо и болт в любом случае не повредятся. Крепеж производят чаще всего для тяжелых подвесных конструкций. Например, можно прикрепить толстую цепь крупного диаметра и большого веса. Преимуществом этого крепежного устройства является способность троса выдерживать высокий уровень нагрузок.

Руководство по креплению анкера с кольцом

Шаг 1: создание необходимого проема для болта

Сверление отверстия – первое, что стоит выполнить для качественного крепления. Возьмите перфоратор со сверлом и просверлите проем на глубину одного анкера.

Шаг 2: чистка отверстия от загрязнений

Естественное явление, когда после дробления стены и получения отверстия в ней остаются осколки и грязь. Оставшуюся пыль и грязь необходимо удалить, иначе они будут воспрепятствовать плотной фиксации гильзы анкерного крепления в отверстии. Для очистки можно использовать пылесос, кисточку или фен, чтобы полностью выдуть всю пыль и грязь со стены.

Шаг 3: уплотнение крепежа

Вставьте анкер в отверстие и втисните его максимально глубоко. Затем постукивающими движениями вбейте его молотком в отверстие до упора.

Шаг 4: закручивание гайки и распирание анкера

Возьмите гаечный ключ и затяните им крепеж так, чтобы распоры раскрылись в отверстии и разжали гильзу. Для этого достаточно просто сделать несколько оборотов анкера. Узнать, раскрылись ли распоры, можно также повторным проворачиванием крепежа. Если болт не прокручивается, значит, крепеж зафиксирован.

Успехов в монтаже и будьте аккуратны!

ogodom.ru

Анкер с кольцом: разновидности, характеристики, особенности монтажа

Анкерные болты с кольцом получили широкую популярность в строительной среде. Универсальность крепежного элемента делает его идеальным вариантом для установки светильников и люстр. Специфические особенности конструкции обеспечивают надежное крепление и удобство применения.

Виды и их особенности

Болты анкерного типа могут изготавливаться из разных материалов. Выбор в пользу того или иного металлического сплава определяется конкретной сферой применения и особенностями проводимых работ.

Металлы, из которых изготавливаются анкерные болты:

  1. Нержавеющая сталь. Сплавы из нержавеющей стали отличаются своими характеристиками, что определяет качества готового изделия. Чаще всего применяются сплавы марок А1, А2, А3.
  2. Сталь с цинковым покрытием. Покрытие цинком способствует надежной защите от негативных факторов окружающей среды. Такие болты не боятся повышенной влаги и со временем не утрачивают свой изначальный эстетическый вид.
  3. Углеродистая сталь без покрытия. Неоспоримое преимущество таких болтов – доступная стоимость. Метод изготовления очень простой, не требует больших усилий и затрат сырья, что и определяет низкую стоимость крепежных элементов.
  4. Латунь. Характеризуется высокой устойчивостью к появлению ржавчины. Отличительной особенностью латунных крепежей является возможность их подводного крепления. Исключается возможность процессов коррозии.

Двухраспорный анкерный болт с кольцом

Применяется для крепежа предметов, которые отличаются существенной массой. Используется с пористыми и пустотелыми строительными материалами. Данный вид крепежа характеризуется повышенной прочностью и надежностью.

За основу крепежного элемента берется несколько гильз (2-3). При закручивании резьбовой шпильки каждая из гильз разжимается. Двухраспорные анкерные болты отлично подходят для фиксации металлических тросов с большим диаметром. Такие прочные крепежные элементы не поддаются даже существенным динамическим и статическим нагрузкам.

Особенности монтажа

Особенности конструкции, а именно наличие кольца делает монтаж легким и беспроблемным даже для неопытных пользователей. Чтобы закрепить болт, понадобятся обычные подручные инструменты: молоток, перфоратор, гаечный ключ и т.п. Если у вас нет перфоратора, его можно заменить электрической дрелью.

Этапы монтажа:

  1. Сверлим отверстие в материале, в который будет монтироваться болт. Глубина отверстия должна соответствовать длине рабочей части крепежного элемента, а диаметр – размеру его поперечного сечения.
  2. При помощи молотка устанавливаем анкерный болт. Опытным специалистам можно монтировать крепежные изделия ручным способом.
  3. Затягиваем болт в отверстии, провернув гайку на несколько оборотов. Готово!

И помните: определенная работа требует соответствующего вида анкера , а также грамотной установки. Если все сделано правильно, болт с кольцом выдержит даже очень высокие нагрузки.

weller.ru

Анкерный болт с кольцом

Анкерный болт с кольцом

Описание:
Материал: сталь Q235
Покрытие: белый цинк, желтый цинк

Технические характеристики
ОбозначениеD3 диаметр
кольца, мм
D2 внешний
диаметр, мм
D1 диаметр
винта, мм
L длина, ммL1 длина, ммmin вырывающая
сила, бетон В25,
кН
Вес 1000 шт., кг
8*4010,008,00М640,0035,001,2023,50
8*4510,008,00М645,0040,001,2025,00
8*8510,008,00М685,0070,001,2035,00
10*5012,0010,00М850,0030,001,7050,00
10*6012,0010,00М860,0040,001,7052,83
10*7012,0010,00М870,0050,001,7056,00
10*8012,0010,00М880,0060,001,7060,00
10*10012,0010,00М8100,0085,001,7072,00
10*11512,0010,00М8115,00100,001,7080,00
10*13012,0010,00М8130,00115,001,7093,00
12*7014,0012,00М1070,0059,002,5095,70
12*10014,0012,00М10100,0081,002,50112,00
12*13014,0012,00М10130,00119,002,50115,00
14*7015,0014,00М1270,0053,003,00103,60
14*10015,0014,00М12100,0080,003,00121,50
14*19515,0014,00М12195,00175,003,00195,00
16*6020,0016,00М1260,0045,003,70150,00
16*8020,0016,00М1280,0055,003,70175,00
16*10020,0016,00М12100,0072,003,70116,00
16*13020,0016,00М12130,00102,003,70151,00
16*15020,0016,00М12150,00122,003,70171,00
16*18020,0016,00М12180,00160,003,70209,00
16*20020,0016,00М12200,00180,003,70232,00
20*7540,0020,00М1675,0060,005,1073,00
20*9040,0020,00М1690,0048,005,10140,00
20*15040,0020,00М16150,00105,005,10210,00
20*20040,0020,00М16200,00155,005,10300,00

Применение: Используется для монтажа подвесных конструкций и для крепления строительных лесов к бетону, камню, кирпичу. Анкер состоит из шпильки с метрической резьбой с кольцом с одной стороны и конусообразным элементом с другой, цилиндрической распорной втулки, шестигранной гайки с напрессованной шайбой (возможно применение гайки в комплекте с шайбой). При закручивании гайки происходит смещение шпильки с конусообразным элементом относительно втулки, вызывая ее распор, при- водящий к анкеровке в материале основания. Прочность анкерного соединения прямо пропорциональна прочности материала основания.

www.krepezh33.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
