Арматура нужна для чего – Как работает арматура в бетоне и зачем она там нужна?

alexxlab | 10.04.2019 | 0 | Вопросы и ответы

Содержание

Армируем фундамент своими руками



Когда речь заходит о строительстве фундамента, всегда говорится о необходимости его армирования. Исключением являются только кирпичный и свайно-винтовой фундаменты. Несмотря на то, что процесс армирования на первый взгляд несложный, это не совсем так.


В первую очередь трудности возникают на этапе выбора арматуры, а во вторую – при армировании углов фундамента, так как это место достаточно тяжелое для подобной работы. Чтобы не допустить ошибок, важно заранее знать особенности выбора материала и тонкости армирования фундамента.


Не менее важно также верно составить чертежи армирования фундамента, или правильно воспользоваться уже готовыми. Без этого рассчитывать на хороший результат нельзя.


Иногда у некоторых строителей возникает желание сэкономить на армировании и обойтись без него. Конечно же, это категорически запрещается, так как арматура является важной и неотъемлемой частью фундамента. Чтобы полностью убедиться в этом, необходимо ознакомиться с функциями арматуры в фундаменте и оценить ее незаменимость.

Зачем нужна арматура?


Понимание, зачем нужно армирование бетонного фундамента, необходимо при строительстве.



  • •  Во-первых, наличие арматуры увеличивает несущие способности основания, позволяя установить на него более тяжелую постройку.
  • •  Во-вторых, при отсутствии арматуры основание дома под воздействием внешних факторов начинает быстро разрушаться, так как бетон очень слаб при нагрузках на разрыв.




Кроме этого, без установленных прутьев или сетки арматуры основание достаточно сильно гуляет при сезонных колебаниях грунта, что приводит к порче постройки, вплоть до ее полного разрушения.

Особенности выбора


От того насколько правильно сделан выбор материала арматуры и ее диаметр, зависит в дальнейшем прочность и долговечность основания. Сегодня на рынке предложено два вида арматуры – металлическая и стеклопластиковая. Первая наиболее универсальна и обладает отличной прочностью. Применение ее для армирования фундамента дома является бюджетным и надежным.

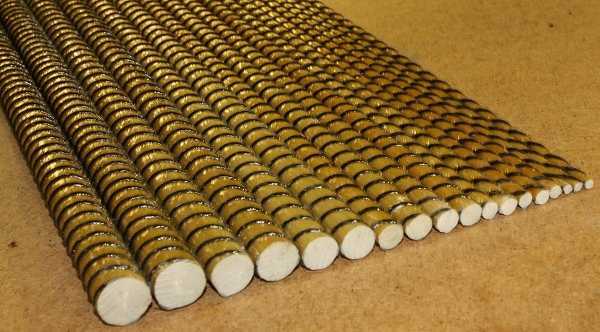

Стеклопластиковая арматура, будучи еще совсем новым материалом, пока еще не проверена на долговечность на практике. Она отличается от металлической значительно более высокой ценой, но в то же время не подвержена коррозии. Армирование фундамента этой арматурой считается надежным.





Не менее важным показателем при выборе арматуры является и ее диаметр. Изменяется он не только от веса строения, но и от типа фундамента. Диаметр может быть как пять, так и восемьдесят миллиметров, и необходимо выбрать тот, который подходит для конкретного случая. В загородном строительстве чаще всего используют прутья не более тридцати двух миллиметров.


Для того чтобы решить, какой диаметр арматуры нужен для ленточного фундамента, стоит сразу определиться с весом будущего дома. Если возводить планируется легкую постройку, то вполне хватит сечения в восемь миллиметров. Для строений среднего веса достаточно двенадцати миллиметров, а для тяжелых – четырнадцати.


При армировании столбчатого фундамента диаметр сечения прутьев подбирается в зависимости от веса постройки, аналогично тому, как это делается при ленточном основании.







Армирование монолитного фундамента требует прутьев с большим сечением. Чаще всего применяют арматуру с диаметром в четырнадцать – шестнадцать миллиметров. Нельзя забывать о том, что при армировании плиты фундамента будет использоваться как горизонтальная, так и вертикальная арматура.


Также при выборе арматуры хорошо ознакомиться со СНиП армирования, благодаря чему можно будет точно определить необходимый диаметр.

Процесс выполнения работ

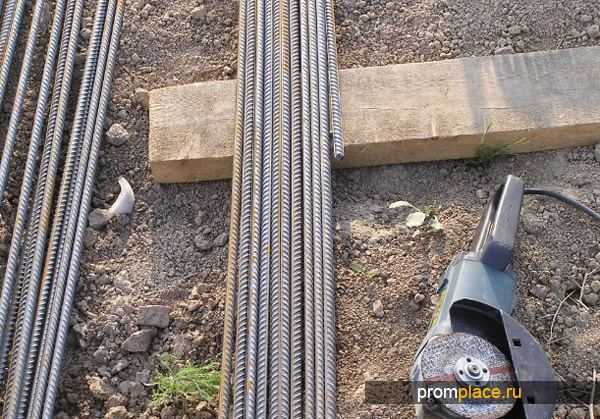

Для грамотного проведения работы требуется придерживаться схемы армирования фундамента и иметь под рукой все необходимое. Для того чтобы благополучно осуществить армирование ленточного фундамента понадобятся:



  • •    болгарка;
  • •    пластиковые фиксаторы;
  • •    вязальная проволока;
  • •    арматура – металлическая или стеклопластиковая (совмещать два вида в одном фундаменте нельзя). Учитывая это, следует сразу определиться с тем, какую арматуру использовать для ленточного фундамента.


Перед началом работ для полного ознакомления с предстоящим делом стоит посмотреть различные представленные в интернете чертежи армирования ленточного фундамента. Арматуру продают в виде длинных прутьев, и поэтому для начала ее необходимо нарезать на нужную длину.




Определить, сколько нужно арматуры для ленточного фундамента, можно самостоятельно, имея элементарные математические знания. Стоит также добавить небольшой запас, а не приобретать прутья впритык. Сейчас для расчета армирования фундамента удобно применять онлайн калькулятор.


Армирование фундамента своими руками начинается с закрепления на дне траншеи пластиковых держателей, на которые после устанавливаются прутья. В ленточном фундаменте обычно не обустраивают более четырех рядов продольных прутьев. Горизонтальные прутья устанавливают таким образом, чтобы они были на расстоянии пяти сантиметров от опалубки. Все места стыков прутьев соединяются при помощи вязальной проволоки.


Делать это нужно вне зависимости от того, какая арматура применяется для ленточного фундамента. Процесс связывания одинаков как для металлической, так и для стеклопластиковой арматуры. После создания нижнего яруса устанавливают вертикальные прутья и обустраивают верхний слой.


Дать точные рекомендации, какую арматуру лучше использовать для ленточного фундамента, нельзя, так как каждый сам выбирает материал в зависимости от своих конкретных условий и материальных возможностей.

promplace.ru

Для чего нужна арматура в бетоне


Зачем бетону нужна арматура, деформация бетонной конструкции

Обычный бетон обладает некоторыми недостатками, которые сохраняются независимо от используемой марки цемента и тщательности подбора примесей. Один из таких недостатков – недостаточная прочность несущих конструкций из чистого бетона. Однако материал сам по себе слишком хорош, чтобы отказываться от него в пользу металлических конструкций, к тому же, он гораздо дешевле. Железобетон решает проблему прочности и экономичности при производстве бетона. Именно укрепленный арматурой бетон становится основной для многоэтажных зданий и обширных промышленных площадок.

Деформация конструкции вследствие сжатия и растяжения

Как именно арматура помогает сделать железобетон таким прочным? Любая несущая конструкция из бетона подвергается нагрузкам на сжатие и растяжение, что вызывает временную или постоянную деформацию. Чтобы понимать, как работает деформация, можно представить на месте железобетонной плиты большой блок резины, который сжимается, растягивается и сгибается по определенным правилам. Бетон подвержен почти тем же законам физики, хотя его деформация менее заметна глазу. А чрезмерная деформация недостаточно укрепленного бетона вызовет разрушение конструкций, что чревато приведением здания в аварийный вид.

Чистый бетон, хоть и выглядит довольно прочным, разрушается при относительно малых усилиях. Поэтому его используют там, где предполагается лишь один вид деформации в один момент времени. Несущие конструкции в зданиях требуют большей прочности и гибкости. Стержень арматуры из стали выдерживает значительные нагрузки по сравнению с твердым бетоном, он выдерживает в сто раз более сильное растяжение, чем самый крепкий неармированный бетон. Таким образом, стержни из стали способны удерживать целые бетонные плиты от сильной деформации, принимая на себя многие виды нагрузок, в том числе резкие вибрации.

Важно подбирать арматуру определенного сечения, чтобы она хорошо укладывалась в бетон, не создавая полостей или слабых областей в плите. Сцепление может быть усилено длительным выдерживанием бетона после заливки, а также повышением исходной шероховатости стальных стержней. Сама же сталь отлично сцепляется с бетоном, при этом они имеют примерно одинаковые физические свойства в плане изменения температуры – например, они одинаково меняют свой объем. Дополнительное укрепление происходит при усадке бетона – он так плотно сжимает стальные прутья, что они практически становятся неотъемлемой частью готовой железобетонной плиты. Железобетон становится частью прочных стен, полов и потолочных плит в жилых и промышленных зданиях.

Так как бетон является слабым проводником тепла, стальная арматура надежно защищена от одного из своих главных недостатков – хрупкости при резком изменении температур. Арматура внутри железобетонной плиты практически не испытывает влияния температуры в самые жаркие или холодные сезоны года.

beton2006.ru

Зачем в бетоне нужна арматура?

12 ноября 2016г. Строительные материалы

При заливке бетона во внимание принимается целый комплекс различных факторов, которые будут влиять на прочность окончательно затвердевшей конструкции. Колебания температуры, грунтовые воды и даже качество воздуха окажут влияние на прочность заливаемого бетона, поэтому инженеры ищут различные пути обеспечения качества готовой продукции. На сегодняшний день металлические стержни, которые называются арматурой, часто помещаются в бетон, чтобы нагрузка распределялась равномерно и конечный затвердевший бетон был хорошо укреплен.

Как правило арматуру для бетона изготавливают из углеродистой стали и производят с характерной ребристой поверхностью, которая необходима для лучшего сцепления с бетоном.

Бетон является относительно сильным, когда он полностью установлен и хорошо застыл, но он имеет низкую прочность на разрыв, а после расширения или сжатия (которые происходят ввиду различных условий, например, погодных), он не сцепляется сам с собой обратно. Арматура, помещенная в бетон, компенсируют низкую прочность на разрыв в бетоне. Именно арматура держит бетон от разделения, которое может вызвать трещины и другие повреждения структуры.

Арматура эффективно держит структуру в едином целом комплекте, а так как сталь и бетон расширяются и сжимаются почти с одинаковой скоростью, то вероятность их отделения друг от друга крайне мала.

Стальные стержни выпускают производители металлоизделий. Стержни бывают разной длины и толщины, так как каждый проект нуждается в своем типе арматуры.

Строители могут сформировать из арматуры единую сетку или клетку, связав стержни друг с другом. Это, как правило, делается в крупных проектах.

Кирпичные и другие конструкции также иногда усиливаются стальной арматурой. Но в основном, заказы на арматуру делают фирмы, которые строят большие несущие конструкции из бетона, то есть работают с крупными проектами.

Поскольку арматурный профиль подвержен коррозии (а если это произойдет, вероятность трещин в бетоне увеличится), то стержни устанавливают на определенной глубине. Если они слишком близки к поверхности, до них может дотянуться вода, а это приведет к коррозии и ржавчине. Обычно бетона достаточно, чтобы оградить арматурный стержень от влаги, но в определенных ситуациях (например, в сооружениях, близко расположенных к соленой воде, или в мостах) используют арматуру, покрытую полимером, препятствующим образованию ржавчины. Арматура с покрытием стоит дороже, чем обычная стальная арматура, но в долгосрочной перспективе, она, конечно же, демонстрирует свою выгоду (потому что ремонт некоторых сооружений и их реконструкция обходится очень дорого).

Источник

highlogistic.ru

Армируем фундамент своими руками

Когда речь заходит о строительстве фундамента, всегда говорится о необходимости его армирования. Исключением являются только кирпичный и свайно-винтовой фундаменты. Несмотря на то, что процесс армирования на первый взгляд несложный, это не совсем так.

В первую очередь трудности возникают на этапе выбора арматуры, а во вторую – при армировании углов фундамента, так как это место достаточно тяжелое для подобной работы. Чтобы не допустить ошибок, важно заранее знать особенности выбора материала и тонкости армирования фундамента.

Не менее важно также верно составить чертежи армирования фундамента, или правильно воспользоваться уже готовыми. Без этого рассчитывать на хороший результат нельзя.

Иногда у некоторых строителей возникает желание сэкономить на армировании и обойтись без него. Конечно же, это категорически запрещается, так как арматура является важной и неотъемлемой частью фундамента. Чтобы полностью убедиться в этом, необходимо ознакомиться с функциями арматуры в фундаменте и оценить ее незаменимость.

Зачем нужна арматура?

Понимание, зачем нужно армирование бетонного фундамента, необходимо при строительстве.

  • •  Во-первых, наличие арматуры увеличивает несущие способности основания, позволяя установить на него более тяжелую постройку.
  • •  Во-вторых, при отсутствии арматуры основание дома под воздействием внешних факторов начинает быстро разрушаться, так как бетон очень слаб при нагрузках на разрыв.

Кроме этого, без установленных прутьев или сетки арматуры основание достаточно сильно гуляет при сезонных колебаниях грунта, что приводит к порче постройки, вплоть до ее полного разрушения.

Особенности выбора

От того насколько правильно сделан выбор материала арматуры и ее диаметр, зависит в дальнейшем прочность и долговечность основания. Сегодня на рынке предложено два вида арматуры – металлическая и стеклопластиковая. Первая наиболее универсальна и обладает отличной прочностью. Применение ее для армирования фундамента дома является бюджетным и надежным.

Стеклопластиковая арматура, будучи еще совсем новым материалом, пока еще не проверена на долговечность на практике. Она отличается от металлической значительно более высокой ценой, но в то же время не подвержена коррозии. Армирование фундамента этой арматурой считается надежным.

Не менее важным показателем при выборе арматуры является и ее диаметр. Изменяется он не только от веса строения, но и от типа фундамента. Диаметр может быть как пять, так и восемьдесят миллиметров, и необходимо выбрать тот, который подходит для конкретного случая. В загородном строительстве чаще всего используют прутья не более тридцати двух миллиметров.

Для того чтобы решить, какой диаметр арматуры нужен для ленточного фундамента, стоит сразу определиться с весом будущего дома. Если возводить планируется легкую постройку, то вполне хватит сечения в восемь миллиметров. Для строений среднего веса достаточно двенадцати миллиметров, а для тяжелых – четырнадцати.

При армировании столбчатого фундамента диаметр сечения прутьев подбирается в зависимости от веса постройки, аналогично тому, как это делается при ленточном основании.

Армирование монолитного фундамента требует прутьев с большим сечением. Чаще всего применяют арматуру с диаметром в четырнадцать – шестнадцать миллиметров. Нельзя забывать о том, что при армировании плиты фундамента будет использоваться как горизонтальная, так и вертикальная арматура.

Также при выборе арматуры хорошо ознакомиться со СНиП армирования, благодаря чему можно будет точно определить необходимый диаметр.

Процесс выполнения работ

Для грамотного проведения работы требуется придерживаться схемы армирования фундамента и иметь под рукой все необходимое. Для того чтобы благополучно осуществить армирование ленточного фундамента понадобятся:

  • •    болгарка;
  • •    пластиковые фиксаторы;
  • •    вязальная проволока;
  • •    арматура – металлическая или стеклопластиковая (совмещать два вида в одном фундаменте нельзя). Учитывая это, следует сразу определиться с тем, какую арматуру использовать для ленточного фундамента.

Перед началом работ для полного ознакомления с предстоящим делом стоит посмотреть различные представленные в интернете чертежи армирования ленточного фундамента. Арматуру продают в виде длинных прутьев, и поэтому для начала ее необходимо нарезать на нужную длину.

Определить, сколько нужно арматуры для ленточного фундамента, можно самостоятельно, имея элементарные математические знания. Стоит также добавить небольшой запас, а не приобретать прутья впритык. Сейчас для расчета армирования фундамента удобно применять онлайн калькулятор.

Армирование фундамента своими руками начинается с закрепления на дне траншеи пластиковых держателей, на которые после устанавливаются прутья. В ленточном фундаменте обычно не обустраивают более четырех рядов продольных прутьев. Горизонтальные прутья устанавливают таким образом, чтобы они были на расстоянии пяти сантиметров от опалубки. Все места стыков прутьев соединяются при помощи вязальной проволоки.

Делать это нужно вне зависимости от того, какая арматура применяется для ленточного фундамента. Процесс связывания одинаков как для металлической, так и для стеклопластиковой арматуры. После создания нижнего яруса устанавливают вертикальные прутья и обустраивают верхний слой.

Дать точные рекомендации, какую арматуру лучше использовать для ленточного фундамента, нельзя, так как каждый сам выбирает материал в зависимости от своих конкретных условий и материальных возможностей.

Похожие статьи

Достоинств у кирпичного фундамента немало. Это и возможность возведения основания любого размера, и доступная цена материала, и стойкость к перепадам температур. Как выбрать кирпич для строительства ......

Предпочтение фундаменту на сваях отдают в тех случаях, когда строительство ведется в непосредственной близости к водоемам или на песчаных и лесных почвах. К несомненным достоинствам свайного фундамента стоит отнести ......

Работы по строительству ленточного фундамента можно провести в сжатые сроки, что, несомненно, является его преимуществом. Рассчитать количество необходимых для его возведения материалов можно с помощью различных онлайн-калькуляторов ......

При произведении расчетов винтового фундамента стоит отметить, что расстояние между сваями не стоит делать более чем три метра, тогда это позволит сократить расходы на...

promplace.ru

Интерьер и ремонт

Когда речь идет о необходимости бетонирования какой-либо конструкции, будь то фундамент дома, стены или перекрытия, практически всегда используется стальная арматура.

Зачем она нужна?

Известно, что бетон хорошо воспринимает нагрузки на сжатие, но плохо относится к растяжению, изгибам и скручиванию. Поэтому для повышения прочности бетонных изделий в них вводят стальную арматуру, которая превращает обычный бетон в железобетон.

Обычно арматура – это стальные стержни, сетки и различные сварные или вязаные каркасы. В зависимости от того, что представляет собой арматурный каркас бетона, арматура может быть плоской или объемной.

Арматура может иметь постоянное сечение (гладкая) или иметь периодический профиль. Рифленая арматура наиболее часто используется для создания железобетонных конструкций, так как ее профиль обеспечивает лучшее сцепление стали и бетона, превращая их в единое рабочее тело.

Существует несколько разновидностей арматуры, которую изготавливают из различных марок стали. Каждая разновидность обладает определенными свойствами, которые обусловлены добавками, вводимыми при варке стали.

Самой известной часто используемой является арматура А3.

Одним из примечательных видов арматуры является арматура 35ГС, которая изготавливается из низколегированной стали. Она изготовлена из стали 35ГС, которая содержит повышенное количество углерода и марганца. Эти элементы придают арматуре особые свойства:

  • наличие углерода обеспечивает повышенную прочность арматуры;
  • марганец отвечает за высокую пластичность.

Отличительными свойствами данного типа арматуры являются также следующие:

  • высокая стойкость к коррозии при контакте с бетоном;
  • стойкость к механическим нагрузкам;
  • устойчивость к такому явлению как вибрация.

Этими особенностями обусловлено использование арматуры 35ГС в условиях с суровыми климатическими условиями и в зонах повышенной сейсмической активности.

Этот тип арматуры широко используется при возведении монолитных конструкций, строительстве метрополитенов и мостов. Также ее используют для сооружения каркасов подводных трубопроводов.

Использование каркасов из этой арматуры в предварительно напряженных изделиях из бетона, придает им дополнительную прочность и надежность. Нередко ее используют и для армирования ответственных участков дорожного полотна.

Для строительных работ используют арматурные стержни диаметром от 6 до 40 мм, которые можно приобрести в катушках (небольшого диаметра) или в прутках длиной от 6 до 11,7 м.

intrem.ru

vest-beton.ru

Для чего нужна арматура?

Все мы знаем, что для того, чтобы дом был надежным и долговечным, необходимо сделать прочную конструкцию из железобетона. Потому что просто бетонная конструкция долго не простоит, а вот если бетон использовать совместно со стальной арматурой, то это будет очень прочное здание.
То есть арматура является сдерживающим звеном, без которого не простояла бы ни одна бетонная конструкция. Ведь на каждое здание влияет перепад температур и изменения влажности. Арматура не позволяет бетонным конструкциям распадаться со временем под воздействием погодных условий.
Если Вам необходимо приобрести арматуру для строительства, то стоит отправиться на завод-производитель или посетить его сайт, где можно выбрать все необходимое и договориться о поставках. Именно таким образом Вы купите качественную арматуру, которая будет отвечать всем государственным стандартам.
Для того, чтобы оформить заказ на поставку арматуры, необходимо указать ее параметры: длину, вид, диаметр стержня, способ производства. Если Вы покупаете арматуру на заводе или на сайте в интернете, то в сопровождающей документации должны быть указаны такие ее характеристики, как класс прочности, стойкость к коррозии, степень окисления. Лучше выбирать арматуру с самыми высокими показателями, это будет гарантией ее длительной службы.
Если Вас интересует стоимость арматуры, то она очень разная и зависит от основных характеристик арматуры. Арматура бывает рабочая и монтажная. Рабочую арматуру используют для строительства фундамента здания, она очень прочная и имеет большой диаметр. Стоимость ее выше, чем у монтажной арматуры. А вот монтажную арматуру используют для возведения каркаса здания. Эта арматура меньшего диаметра. Чаще всего покупают рабочую арматуру диаметром 10-16 мм и монтажную диаметром 6-10 мм.
Для тех, кто не интересовался новинками в строительных материалах, хотим рассказать, что благодаря современным технологиям теперь в продаже есть не только стальная арматура, но и стеклопластиковая.
Конечно, наши покупатели привыкли к стальной арматуре, которая проверена временем. Она очень надежна, хорошо устойчива к большим нагрузкам, имеет хорошую электропроводность. Если говорить о стеклопластиковой арматуре, то она тоже бывает разного диаметра. Но, к сожалению, мы еще к ней не привыкли, ведь появилась она недавно и не прошла испытание временем. Хотя производители твердят, что она очень прочная и совершенно не поддается коррозии, также имеет отличные показатели по переносимости холодов. Однако люди пока опасаются ее применять для масштабного строительства.
Поэтому в основном закупают стальную арматуру для постройки зданий. Это позволяет быть уверенным в его характеристиках по устойчивости и долговечности.

livt.net

Для чего нужна арматура в бетоне

Зачем бетону нужна арматура, деформация бетонной конструкции

Современным строительным материалом, который применяется повсеместно, является бетон. Его улучшенная версия- железобетон, который используют при строительстве ответственных конструкций, когда требуется восприятие большой нагрузки. Кроме того, при строительстве монолитных многоэтажных зданий и домов используется именно железобетон, который представляет собой композитный материал. Железобетон состоит из бетона и арматуры, которая играет определяющую роль при нагружении конструкций.

Арматура представляет собой стержни, которые могут быть металлическими, стеклопластиковыми или какими-либо другими, так как строительные технологии постоянно движутся вперед. Независимо от материала, из которого изготовлены стержни, арматура воспринимает одинаковые нагрузки и выполняет одну и ту же роль. При этом стоит сказать, что арматура стеклопластиковая имеет некоторые преимущества перед металлическими стержнями. Металлические стержни подвержены коррозии, которая возникает при соприкосновении с влажной бетонной смесью при ее застывании.

Работа арматуры в бетоне

Именно поэтому при обогащении бетонной смеси добавками учитывают их агрессивность к металлу.

Процесс изготовления монолитных конструкций производится постепенно, так как стержни арматуры имеют ограниченную длину. Для того, чтобы конструкция или элемент строения имел требуемые габариты, арматуру связывают или сваривают между собой. Таким образом, образуются гибкие связи, которые при затвердении бетона становятся частью монолитной конструкции.

Арматура в первую очередь предназначена для того, чтобы увеличить прочность конструкций, придать им определенную форму и жесткость. Так, именно арматура играет ключевую роль при производстве преднапряженных элементов. В форму укладываются стержни, которые с помощью специального оборудования натягиваются, затем заливается бетонная смесь и застывает. После ее затвердевания стержни арматуры обрезаются, и плитка приобретает вогнутую форму. Такие преднапряженные плиты перекрытия используются повсеместно и позволили существенно расширить возможности строительства. В зависимости от вида сечения арматуры, стержни обладают различным сцеплением с бетонной смесью, поэтому в каждом случае вид сечения арматуры проектируется индивидуально, исходя из требований по прочности конструкции или изделия. Также рассчитывается необходимый материал арматуры, так как металлические и стеклопластиковые стержни имеют различную прочность и гибкость.
