Арматура для монтажа СИП кабеля от столба к дому: описание

Благодаря своей относительной простоте и надежности, провод СИП получил свое право на жизнь, и становится бесспорным лидером. Среди возможных вариантов прокладки воздушной линии приоритет, чаше всего, отдадут ему. Что такое СИП, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статьей, а именно: https://samelectrik.ru/vidy-xarakteristiki-i-razlichiya-provodov-sip.html. Для того чтобы самостоятельно проложить воздушную линию с помощью данного проводника, необходимо ознакомится с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее мы рассмотрим, какая бывает арматура для монтажа СИП кабеля от столба к дому.

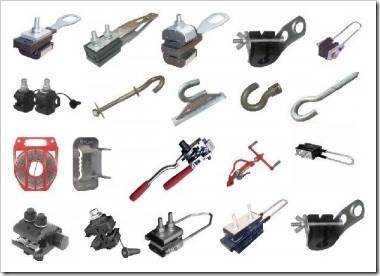

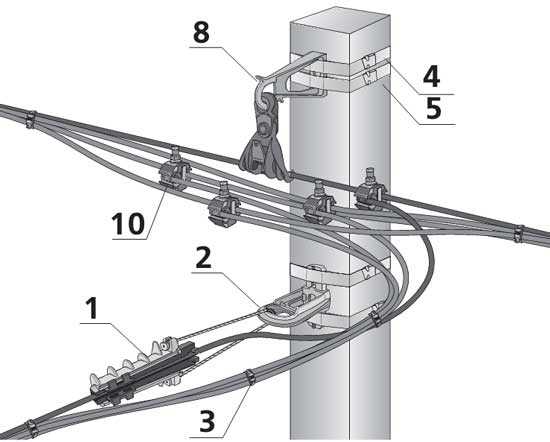

Вспомогательная арматура для монтажа самонесущего изолированного провода бывает разных назначений, а именно:

для соединения проводников;
для подвешивания провода на опору или анкерное крепление;
для натяжения воздушной линии СИП;
для подключения контактных соединений и ответвлений;
защитные вспомогательные соединения;
арматура для зацепления;
спиральная арматура.

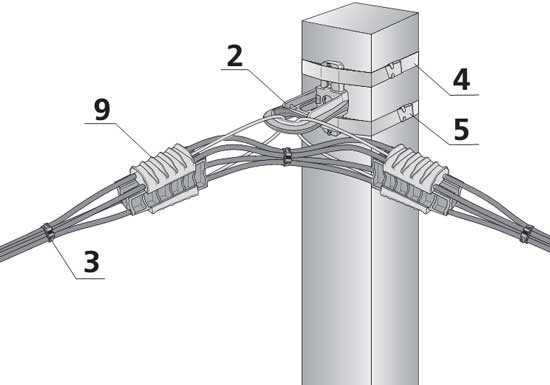

Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать — ролики для раскатки провода.

При протяжке электрической линии, необходимо соблюдать осторожность, чтобы не испортить изоляционный слой, избегать волочения по земле, по веткам деревьев и прочим поверхностям. Для этого прибегают к волочению по роликам, которые временно крепят на столбах, в местах будущего расположения провода.

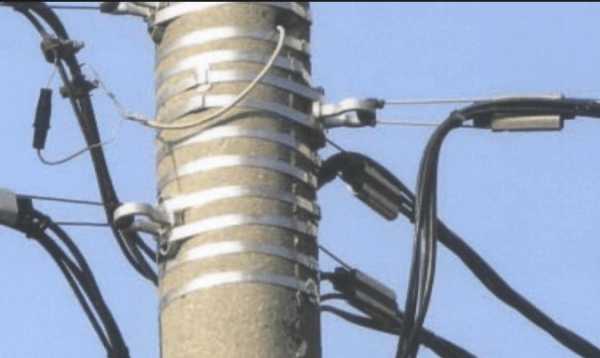

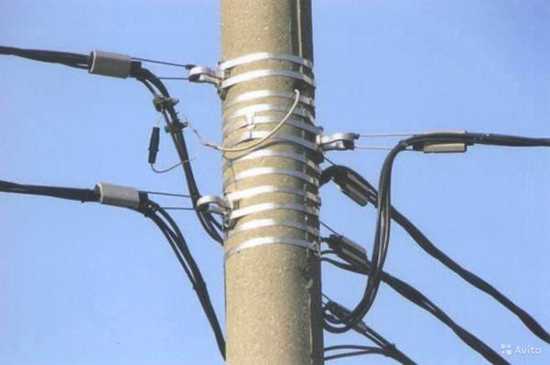

Чтобы надежно закрепить на опоре вспомогательное оборудование используют оцинкованную металлическую ленту.

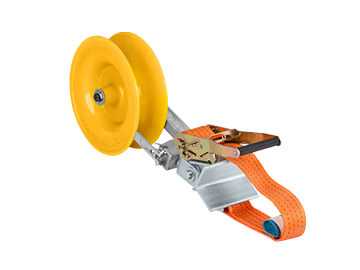

Чтобы плотно обхватить опору, натяжитель натягивает предварительно отрезанный кусок ленты вокруг столба, обжимает скобу, намертво фиксируя, и отрезает излишки ленты.

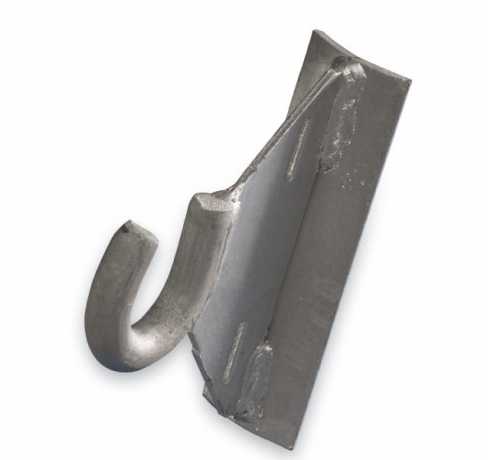

Крепежные крюки используют чтобы выполнить быстрый монтаж различной арматуры СИП на опоре, столбах и фасадах зданий. Различаются по типу крепления.

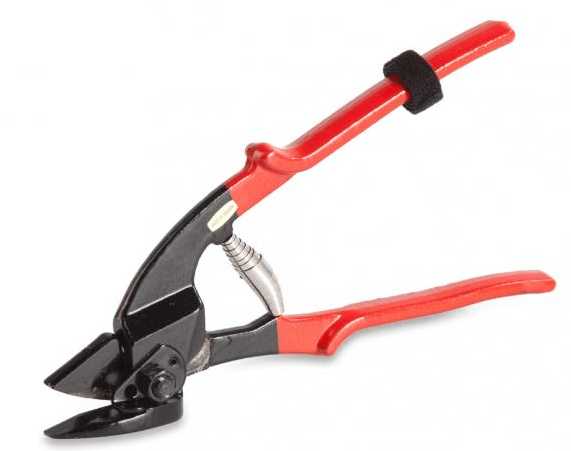

Для ровной резки металлической ленты пригодятся качественные ножницы, не оставляющее перекосов, острых кромок и краев. Они позволяют выполнять разрезание одной рукой быстро и качественно, что непременно ценится при работе на высоте в стесненных условиях.

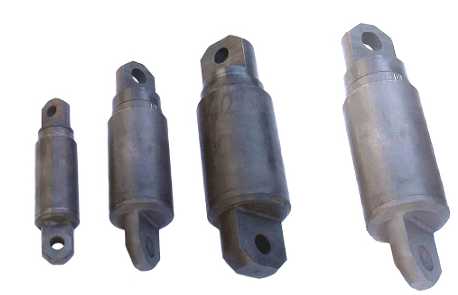

Компенсировать кручение и предотвратить появление петель на проводе СИП, а также предотвратить перекручивание можно с помощью такого устройства, как вертлюг, который используют во время монтажа.

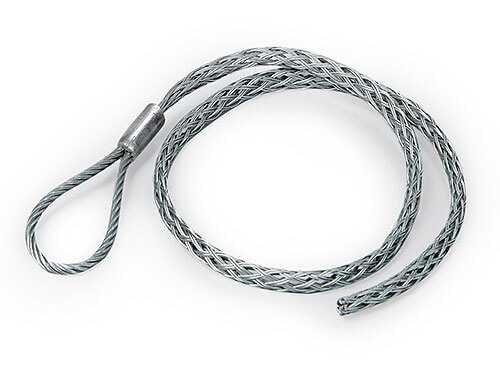

Для того чтобы раскатать провод по роликам, необходимо заранее протянуть по ним трос и соединить с кабелем, избегая повреждений и узлов. Это возможно сделать с помощью специальных стягивающих чулков. Плетение чулка выполнено так, что при его натягивании создается обширная площадь контакта и не происходит повреждение изоляции проводника.

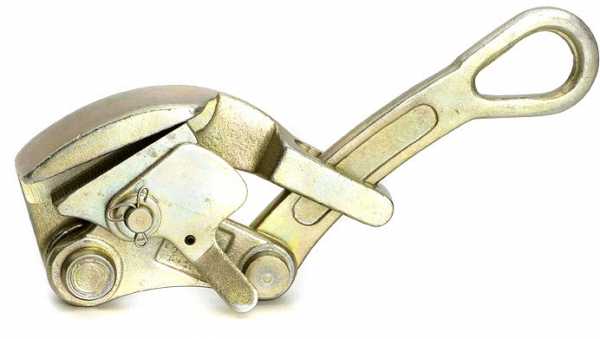

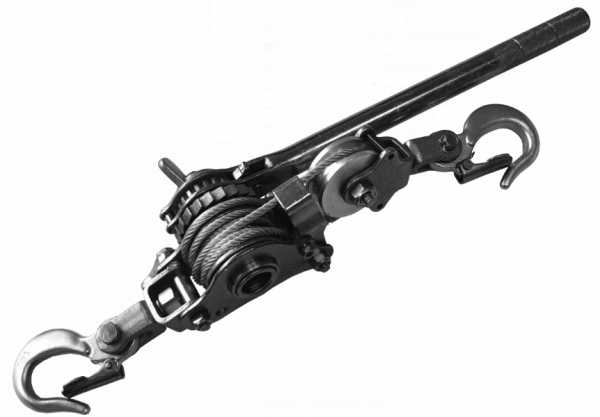

Для натяжения проводов и устранения провеса воздушной линии используют лебедку. Применение данного устройства совместно с динамометром позволяет грамотно произвести монтаж натянутого провода воздушной линии.

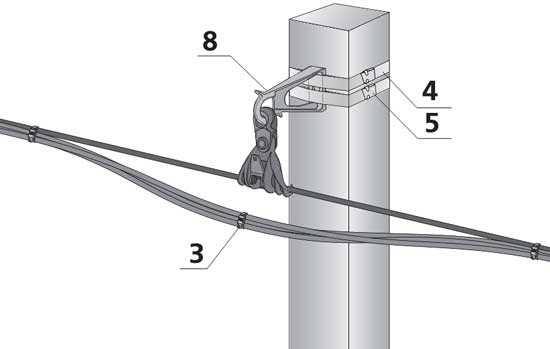

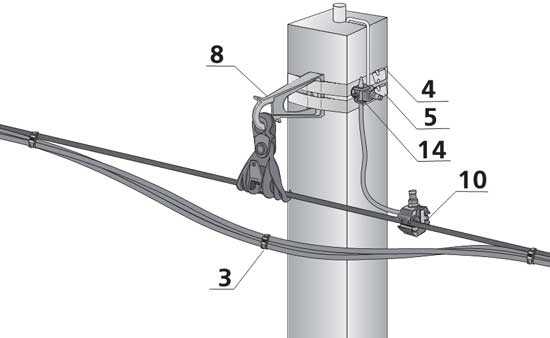

Для подвешивания и фиксации растянутого проводника, используются специальные монтажные зажимы. При использовании СИП с изолированной несущей нейтралью применяется зажим тандер-лягушка.

Он выполнен из материала, устойчивого к воздействиям окружающей среды. Также при монтаже СИП нам понадобятся анкерная и поддерживающая арматура, в зависимости от места использования (опора или фасад здания) и остальных участков ВЛ и ответвлений от нее.

Перед тем как установить на провод ответвители, необходимо отделить препарируемую жилу из жгута СИП. Для этого существует разделитель фаз — клин специальной формы, отводящий жилу на нужное расстояние, облегчающее монтаж ответвительных зажимов.

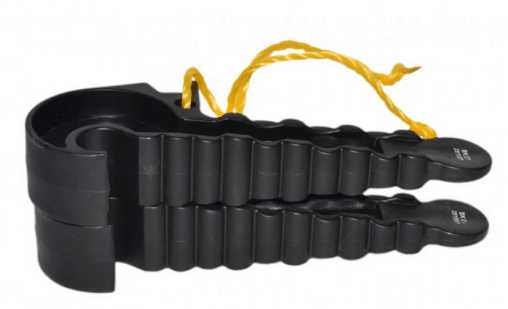

Для подключения к СИП проводу используют два типа переходников зажимов. Сжимы ответвительные и прокалывающие. Первые используются для магистральных равнозначных ответвлений. Состоит сжим из трех пластин, между которыми зажимается зачищенные от изоляции токоведущие жилы. Его еще называют «орехом». О том, как пользоваться орехом для соединения проводов, мы рассказывали в отдельной статье.

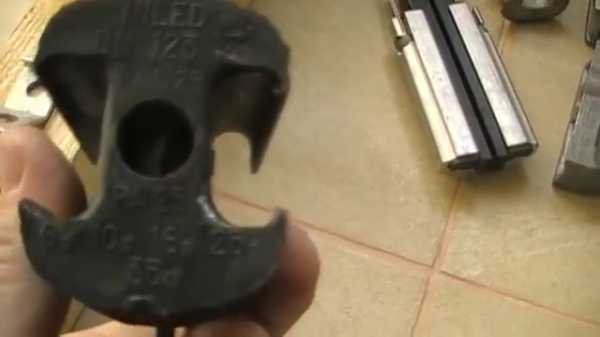

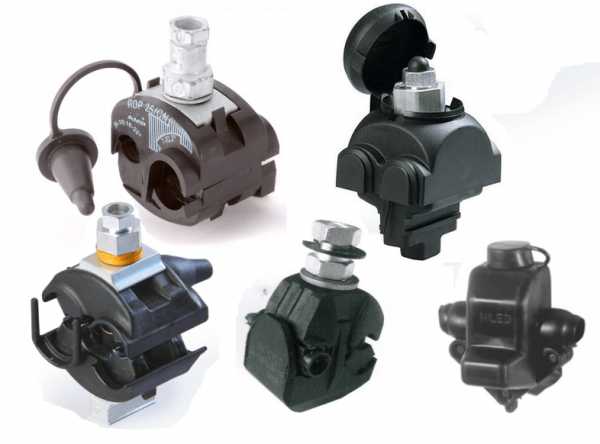

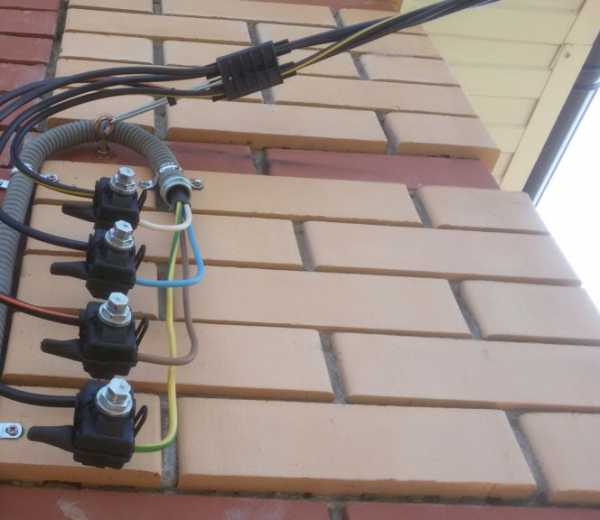

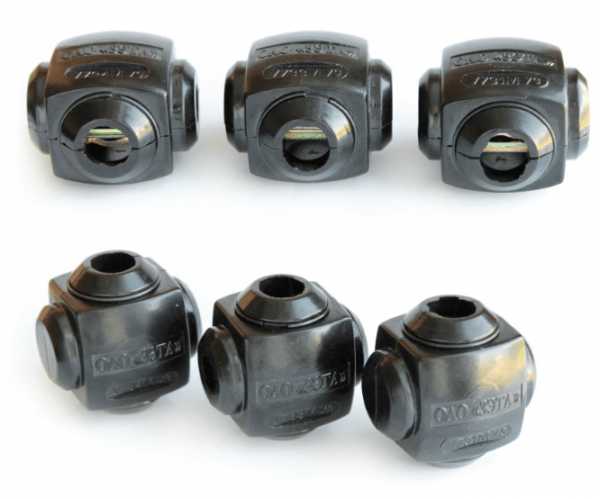

Для подключения ответвления от магистрали используется прокалывающие зажимы. При выборе сжимов необходимо знать сечение магистрали и ответвления, исходя из этого делать выбор.

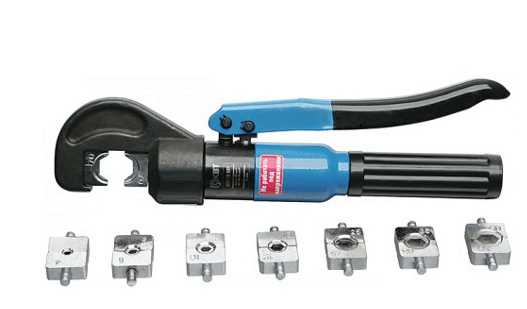

Для опрессовки наконечников, концов провода СИП, расключаемых во вводной или учетный щит, возможно понадобится пресс для обжима наконечников и специальные матрицы. С помощью этого устройства контакт жилы с наконечником получается максимально качественным.

Кроме всей выше перечисленной арматуры необходимо иметь специальную защитную смазку (NILED), которая препятствует увеличению контактного сопротивления, а также не позволяет появлению пленки окисла на алюминиевом проводе. Ее применение увеличивает срок эксплуатации. Лента (NILED) используется для восстановления изоляции на СИП и выравнивания поверхности под термоусадкой. Данная лента, на основе специальной мостики обладает высокою устойчивостью к ультрафиолету и озону.

Пример монтажа с описанием арматуры для крепления СИП вы можете просмотреть на картинке:

Также рекомендуем просмотреть видео урок, на которой наглядно показывается, какие инструменты и приспособления используются для монтажа провода СИП:

На это мы и заканчиваем обзор всех инструментов и приспособлений. Теперь вы знаете, какая бывает арматура для монтажа СИП кабеля от столба к дому.

Будет полезно прочитать:

samelectrik.ru

Провод СИП: технические характеристики, маркировка, арматура

Сегодня изолированные провода постепенно вытесняют старые оголенные аналоги. В первую очередь – это связано с безопасностью их использования и простотой монтажа. Кабеля СИП пользуются популярностью при строительстве магистралей ЛЭП. В домашнем использовании нашел свое применение провод сип 4 разных модификаций.

Что такое СИП?

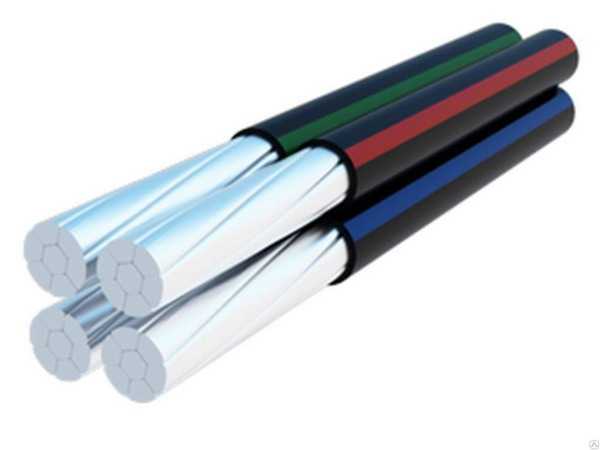

Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.

Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.

Марки провода

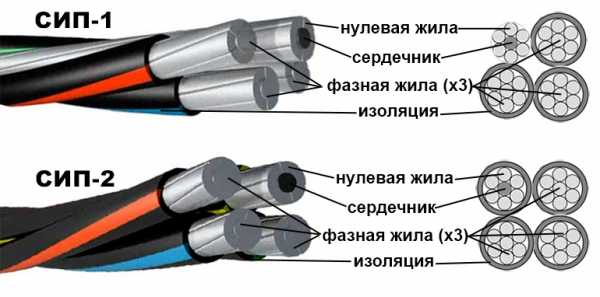

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;

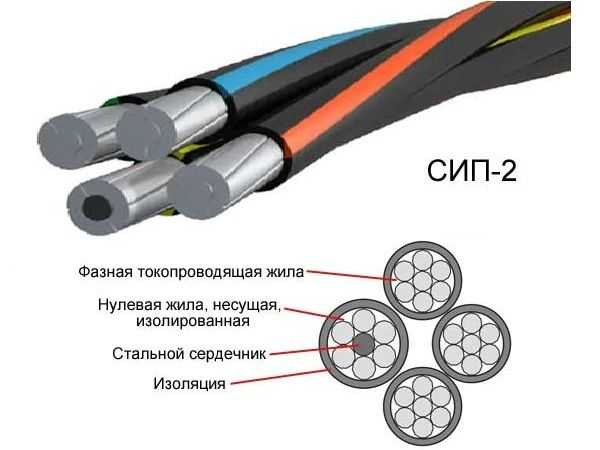

Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70^оС, а собрат СИП-2(А) – 90^оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.

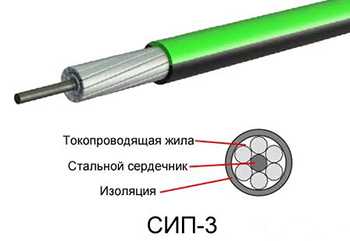

Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70^оС, а длительно допустимая температура составляет от –20 до +90^оС.

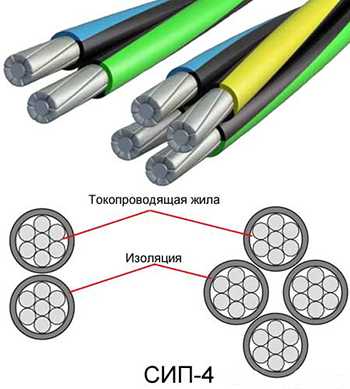

Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.

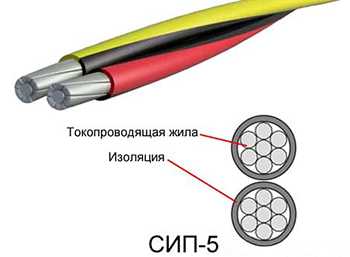

Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

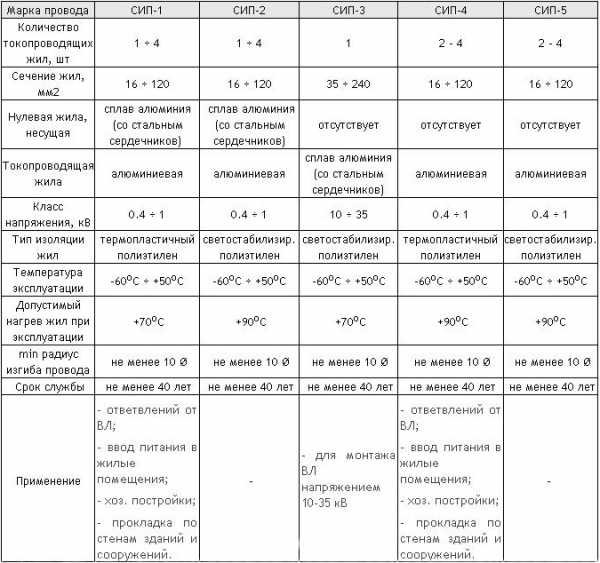

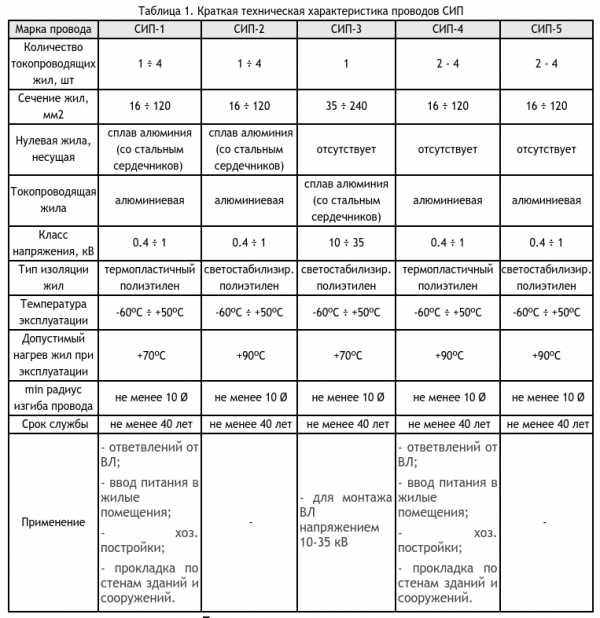

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Существующая маркировка и ее расшифровка

Маркировка кабеля обозначается буквами, цифрами и цветом изоляции. На примере цифрового и буквенного обозначения кабеля СИП-1 посмотрим, как происходит его расшифровка:

СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006

Кабель марки СИП-1 имеет 3 основные жилы. Их сечение составляет 70 кв. мм. Плюс одна неизолированная несущая жила. Ее сечение – 95 кв. мм. Жилы рассчитаны на номинальное напряжение 0,6/1 кВ.

Взяв выдержку из ГОСТ 31946-2012, посмотрим, как наносится маркировка из букв, цифр и цветной изоляции на СИП-4:

фазные жилы обозначаются выдавленными на изоляции продольными полосами или цифрами, нанесенными печатным или тесненным методом;
на изоляцию нулевой жилы обозначения не наносятся;
вместо букв и цифр, обозначение может наноситься цветной полосой, шириной более 1 мм;
Дополнительные жилы для освещения маркируются В1, В2 или В3;
цифрами или буквами маркировка наносится по жиле через каждые 50 см;
обозначения имеют стандартные габариты: ширина 1 элемента обозначения – не менее 2 мм, высота – 5 мм;
дополнительные жилы цепей контроля могут быть без обозначений;
нанесенная маркировка должна быть устойчива к УФ излучению в период всего срока эксплуатации.

Расшифровка всех элементов обозначения позволяет быстро ориентироваться в выборе требуемого кабеля для выполнения определенных работ.

Основные характеристики провода

Технические характеристики кабеля должны соответствовать ГОСТР 52373-2005. Он указывает, что самонесущий изолированный провод предназначен для ЛЭП до 1 кВ и выше, но не более 35 кВ. Сечение жил бывает от 16 до 240 кв. мм. На магистральных участках диаметр кабеля должен превышать сечение жил отходящих линий. Технические характеристики позволяют СИП применять в сетях уличного освещения. Для этих целей достаточно жил, сечение которых не превышает 16 или 25 мм.

В ГОСТе отображена характеристика основных предельных значений. Если некоторые параметры не соответствуют, такой кабель применять нельзя. Согласно ГОСТу, характеристика СИП отображает следующие основные параметры;

максимально допустимая нагрузка. Чем больше сечение жилы, тем этот показатель выше;
максимальная рабочая температура;
температурный предел аварийного режима. По ГОСТу он достигает 130^оС;
допустимый радиус изгиба. Он не должен быть меньше 10 наружных диаметров жилы;
гарантия от производителя на 3 года;
срок эксплуатации при соблюдении всех требований составляет не менее 40 лет.

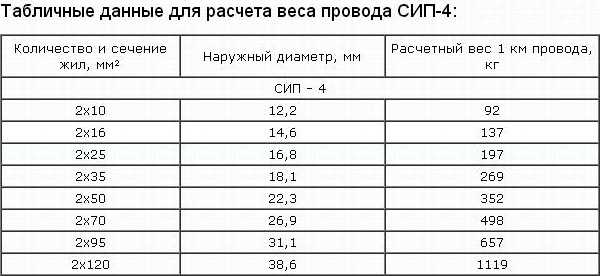

Некоторые характеристики, например, вес идентичного кабеля разного производителя, могут отличаться. Но они не должны выходить за пределы норм, отображенных в ГОСТе.

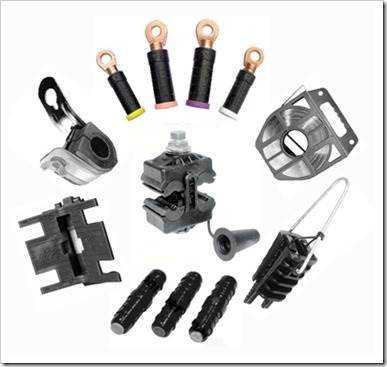

Арматура СИП

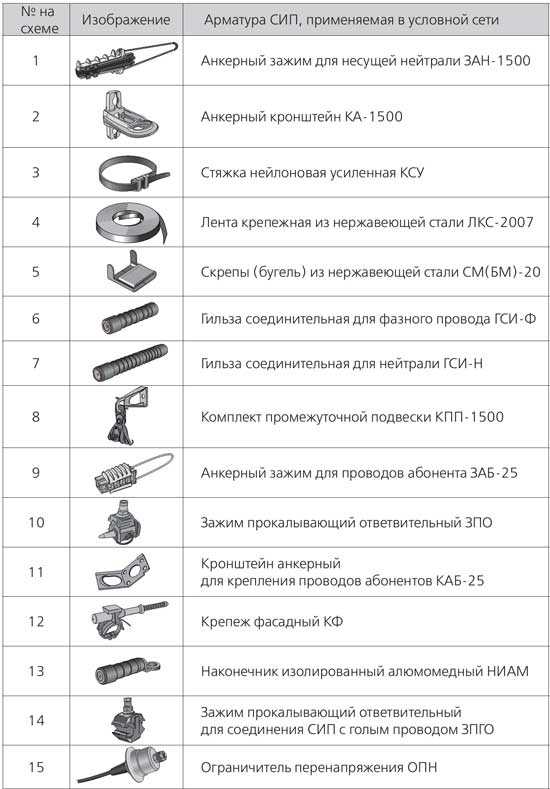

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Область применения 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Крепление для СИП кабеля — обзор крепежей

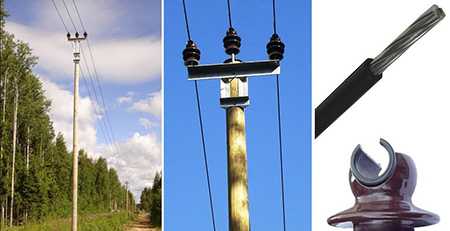

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений. На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода. Как выполнить крепление таких проводов к различным опорам?

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам. До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса. Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов.

Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев. Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура. Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

Технические характеристики СИП-проводов

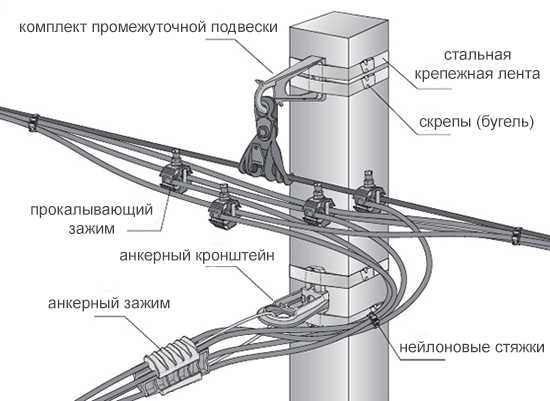

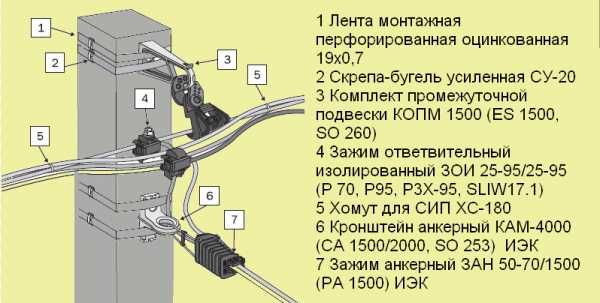

Состав арматуры

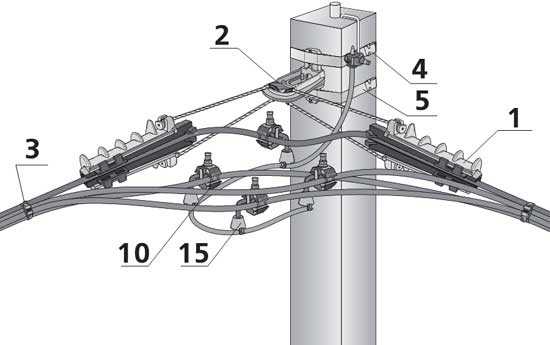

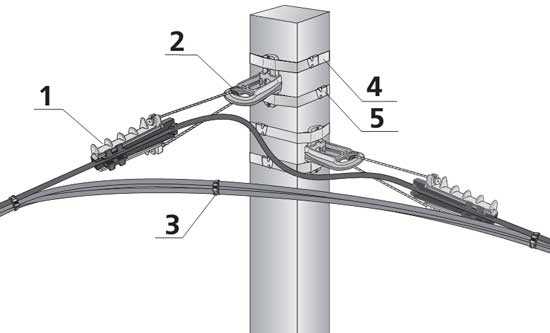

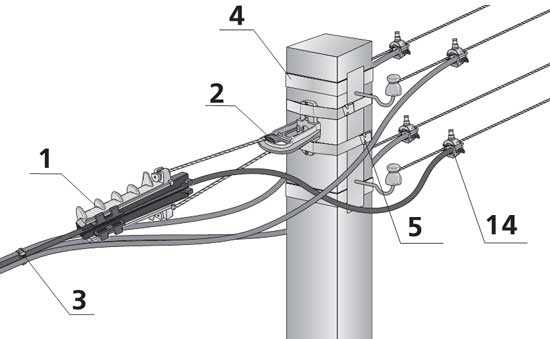

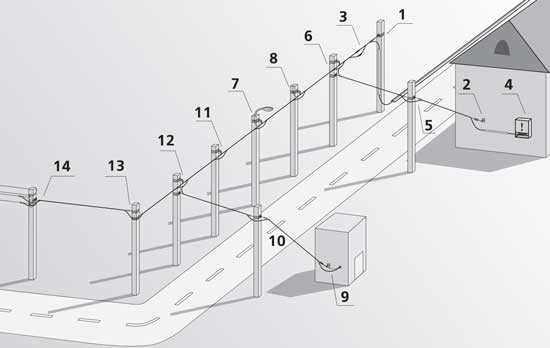

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

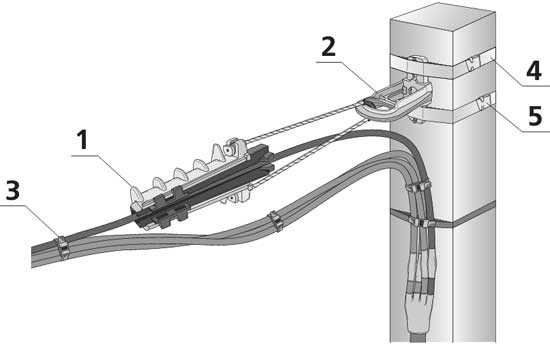

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

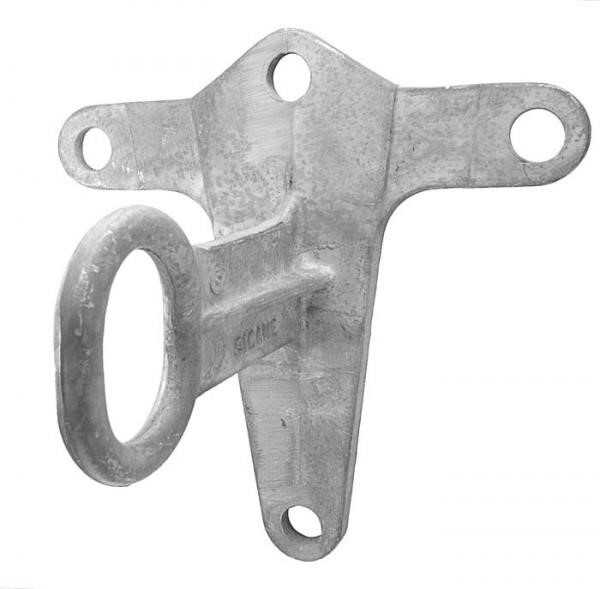

Кронштейн

Разновидности кронштейнов для самонесущих ИП

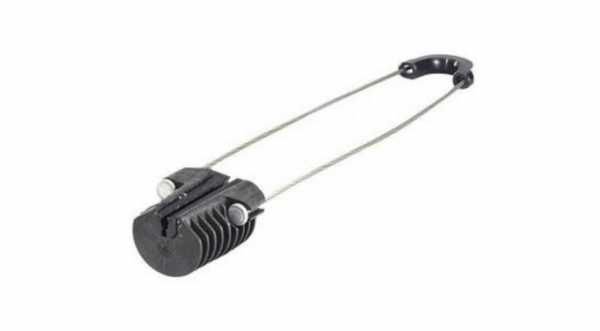

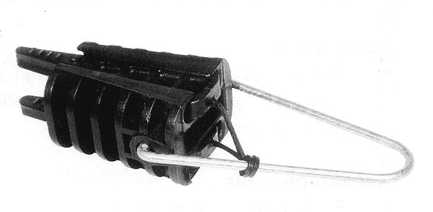

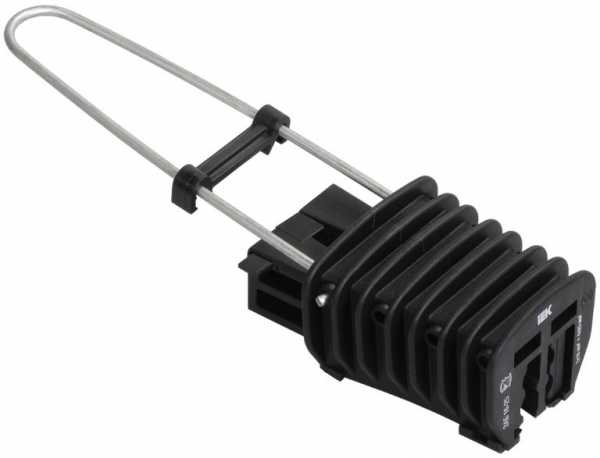

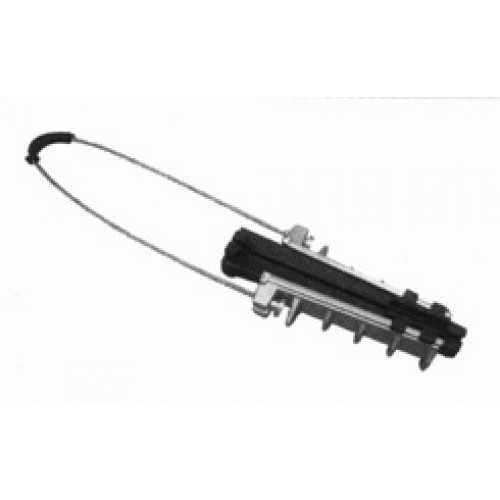

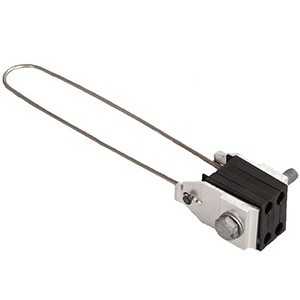

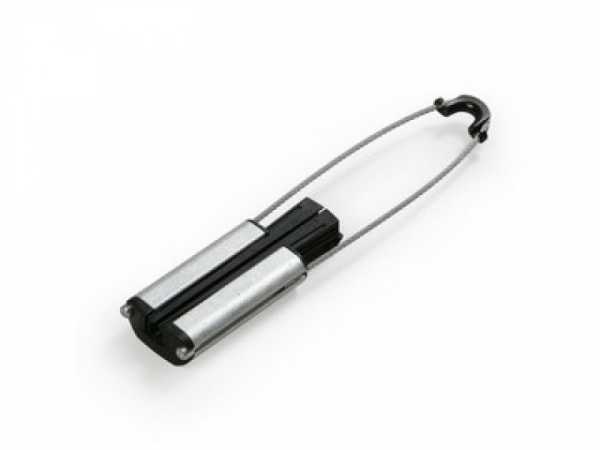

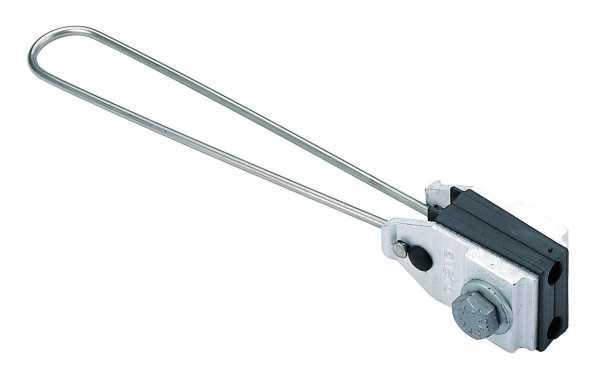

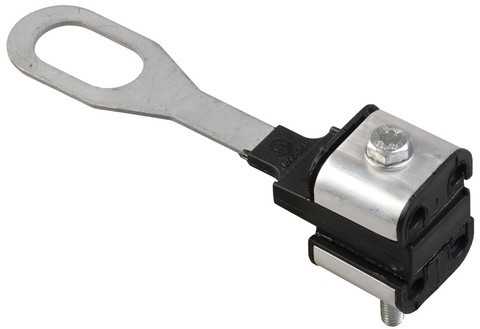

Анкерный зажим для СИП

Еще один анкерный зажим

Еще один анкерный зажим для СИП

Анкерный зажим

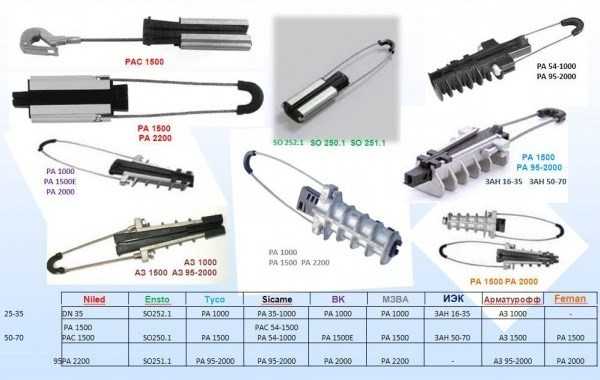

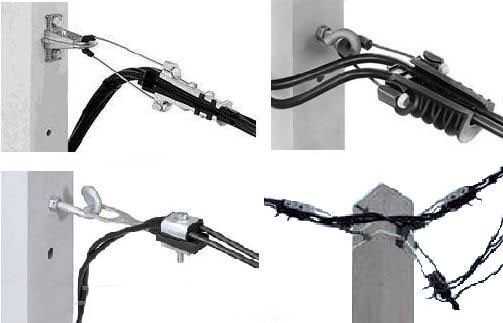

Разновидности анкерных зажимов для СИП Промежуточные зажимы Разновидности промежуточных зажимов для самонесущих-ИП

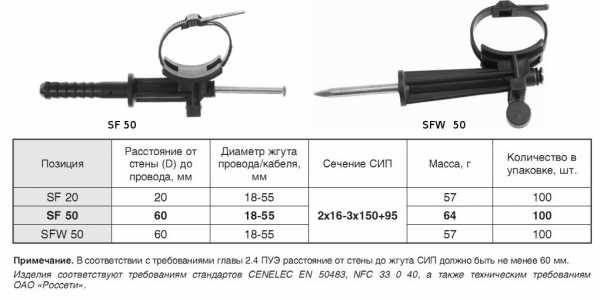

Разновидности фасадных креплений для СИП

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП. По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя. При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия.

По этой причине нужна и соответствующая подборка элементов для монтирования. Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода. Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении).

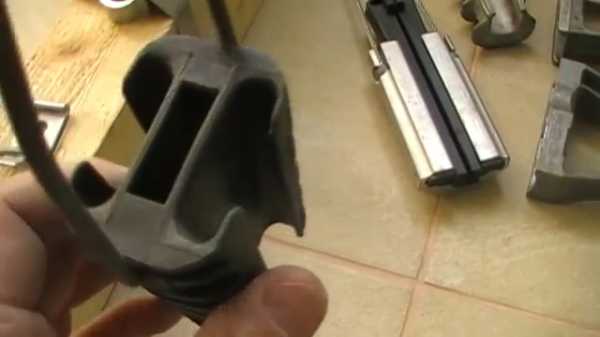

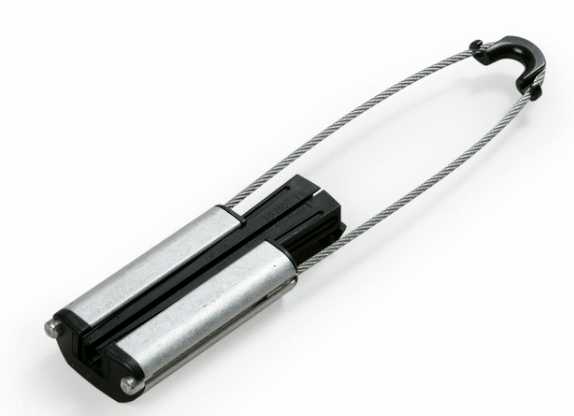

Зажим для СИП

Этот зажим не рекомендуется использовать для СИП-2

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.

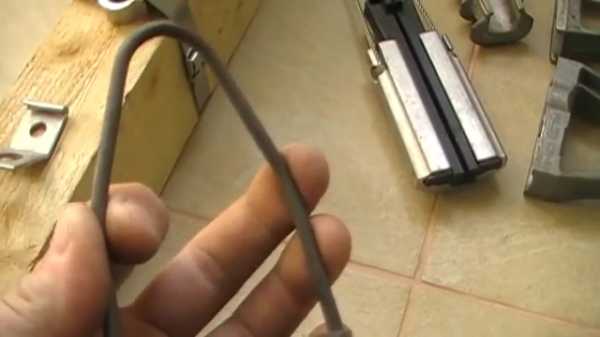

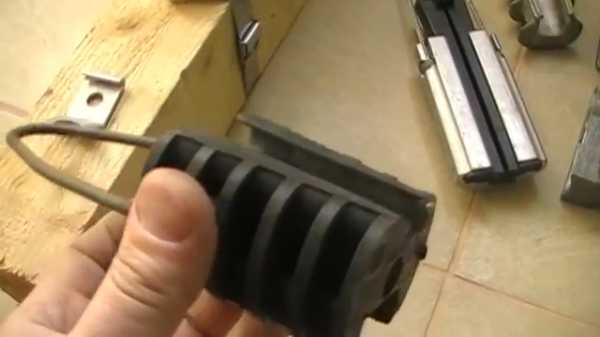

Скоба зажима и места ее разлома (их касаются пальцы)

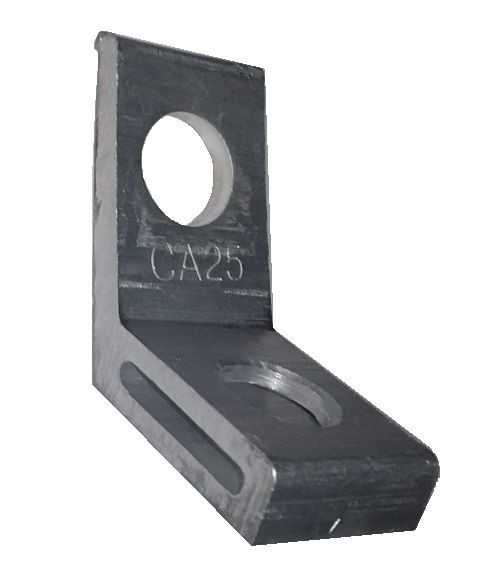

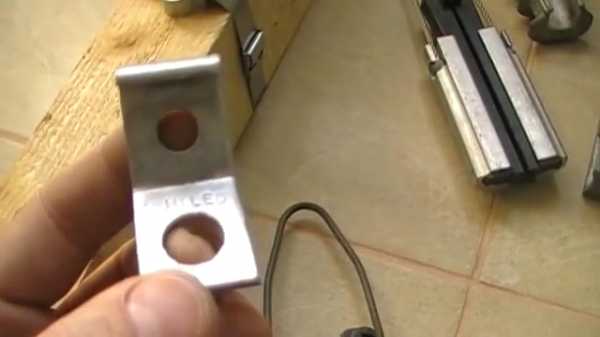

Модель анкерного кронштейна, рекомендуемая для широкого применения

На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением. Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах. Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Важные нюансы монтажа

Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему

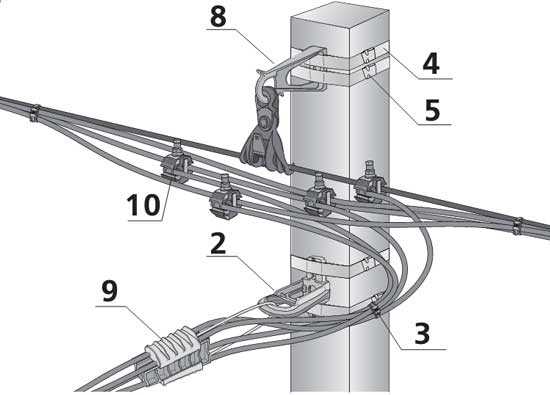

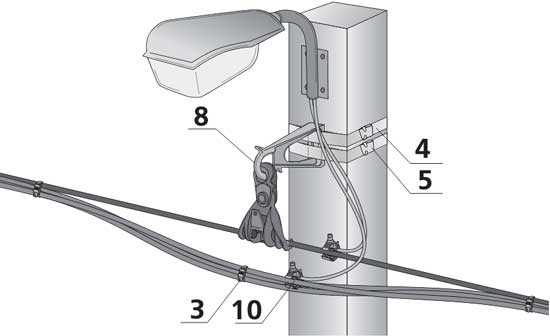

Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.

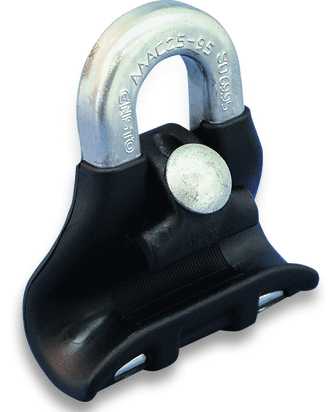

На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.

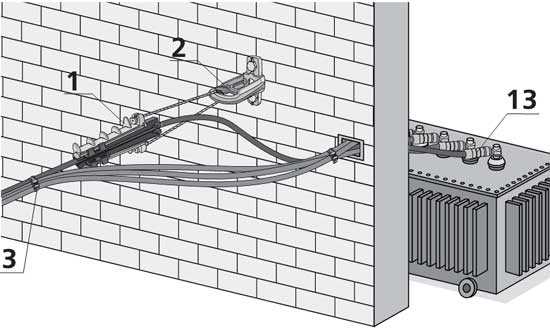

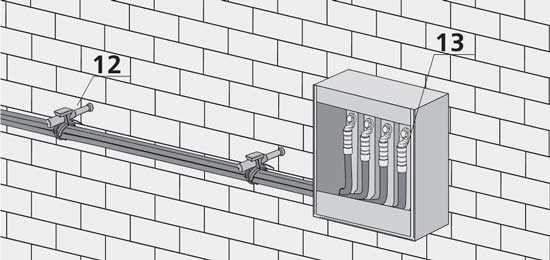

Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.

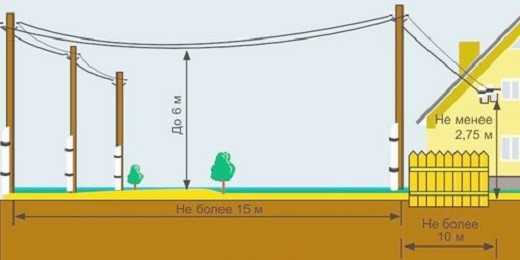

Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

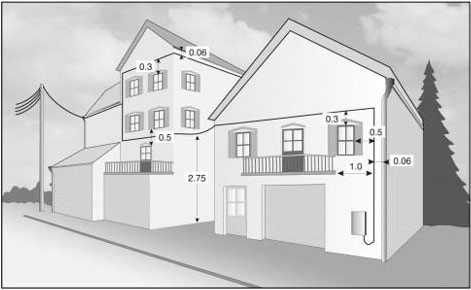

Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

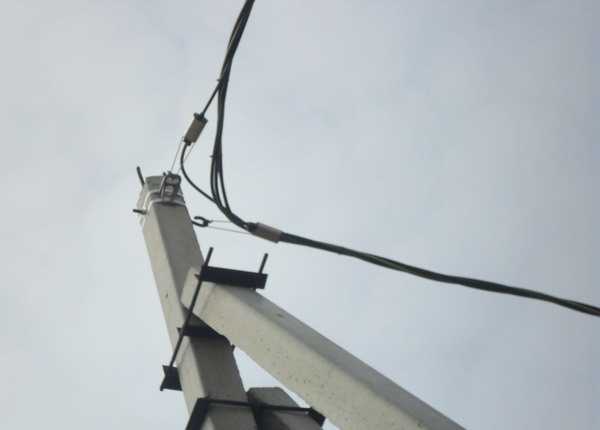

Самонесущие-ИП на бетонном прямоугольном столбе СИП на бетонном круглом столбе Самонесущие-ИП на деревянной опоре

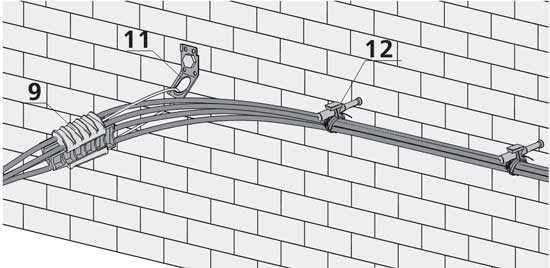

Монтирование СИП (3 фазы и ноль) на кирпичной стене

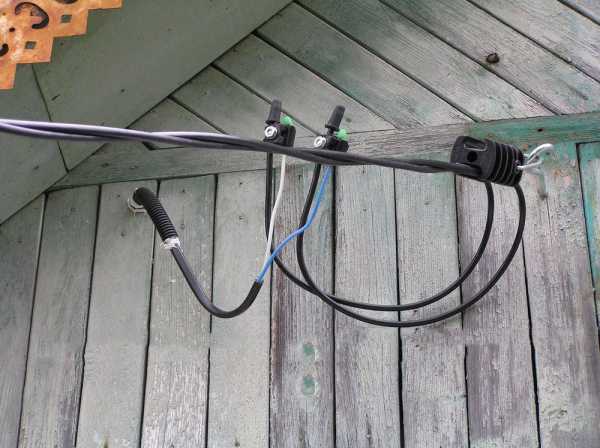

Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Самонесущий изолированный силовой электрокабель

Для организации электроснабжения в населенных пунктах и на промышленных предприятиях используется различное оборудование в виде проводниковой продукции или кабелей, в эту категорию входит и СИП кабель. В данной статье рассмотрены конструкция и материал изготовления указанного проводника, а также сферы его применения и основные принципы монтажа.

СИП кабель

Что такое провод СИП

Данный кабель относится к категории токопроводящей арматуры, которая должна проводиться наружным методом по несущим опорам. Самонесущий изолированный провод, или СИП, имеет вид одножильного кабеля с наружной обмоткой из ПВХ материала с добавлением полипропилена. Несущая жила может быть как алюминиевой, так и медной, в зависимости от сферы применения и требуемых технических характеристик. Электрокабель этой группы имеет одно большое отличие от других проводников: он обладает свойствами, которые позволяют монтировать его без использования дополнительного удерживающего троса. В конструкцию изделия входит токопроводящая жила, которая, благодаря своей жесткости, является несущей арматурой. За данную сердцевину натягивается весь кабель и надежно удерживается на ЖБЗ опоре специальным зацепом.

Кронштейн на ЖБЗ опору

Силовой кабель СИП разрабатывался в качестве альтернативы неизолированному алюминиевому проводу, который применялся ранее и обладал слабыми техническими данными. По сути, это тот же кабель, но со специальной изоляцией, предотвращающей механическое повреждение и взаимодействие с окружающими предметами.

Конструкция и состав

Электрический провод, изготовленный по технологии СИП, состоит из нескольких элементов:

Самонесущая жила с ПВХ или полимерной изоляцией. Это деталь, которая выполнена из цветного металла, является токопроводящей, к ней может подключаться как основная, так и несущая фаза. Вокруг данной арматуры закручиваются все остальные проводники той же конфигурации в индивидуальной изоляционной оболочке. В несущей конструкции имеется стальной сердечник, который выступает в качестве усиления всей линии, он не боится воздействия тока и обладает такими же техническими характеристиками, как основная линия;
Изолирующий слой. Чаще всего это поливинилхлорид, он присутствует на каждой детали всей конструкции, создавая защитную оболочку вокруг работающего провода;
Токопроводящие жилы. Если это кабель, используемый на линии номиналом 380 Вольт и выше, то в состав СИП должно входить минимум 5 проводников, скрученных в единую нить. Из них три жилы будут токопроводящими, одна – несущая с подключением на «ноль» и одна – для заземления электрического сигнала.

Конструкция СИП

Общая изоляция всех жил на таком виде провода отсутствует, так как в СИП кабеле индивидуальная оболочка каждой жилы намного прочнее и толще, чем у стандартного проводника, поэтому создавать дополнительную защиту не требуется.

В состав конструкции указанного провода также могут входить специальные кронштейны для фиксации и натяжки арматуры на ЖБЗ или деревянной опоре. При использовании данного устройства исключается какой-либо контакт с поверхностью столба, поэтому даже при повреждении изоляции короткого замыкания не будет.

Преимущества кабеля

Провод СИП, в сравнении с обычным проводником, имеет множество преимуществ, поэтому часто используется в качестве замены отработавших свой ресурс обычных алюминиевых кабелей, в процессе проведения капитального ремонта магистрали.

В первую очередь, это индивидуальная защита каждой жилы. Благодаря тому, что несущие и токопроводящие проводники изолированы отдельно друг от друга, в конструкцию СИПа входит весь пучок провода, но фазы никак не соприкасаются. Раньше использовались несколько отдельных проводов без изоляции, которые должны были располагаться на расстоянии друг от друга через специальные керамические или стеклянные проставки. К тому же подобное покрытие является водонепроницаемым, не боится воздействия высокой и низкой температуры, а также грязи и пыли.

Также преимуществом является способ монтажа кабеля на опорах. Используя специальные подвесы, которые закрепляются на столбе металлическими стяжками, можно зафиксировать провод на расстоянии от поверхности, исключая соприкосновение детали с ЖБЗ опорой. В процессе натяжки линии фиксатор можно передвинуть, таким образом, что провода будут приподняты на нужное расстояние без дополнительного снятия всей магистрали.

Провод СИП обработан покрытием, которое является антивандальным, поэтому, в отличие от оголенных проводников, его невозможно снять и использовать как лом цветного металла. Часто, особенно в сельской местности, оставленные без контроля линии электропередач срезались злоумышленниками и сдавались в пункты приема металла, с появлением самонесущего провода с оболочкой такие случаи встречаются крайне редко.

Внешний вид готовой магистрали также играет немаловажную роль. Провод СИП имеет более эстетичный вид, поэтому может применяться для электроснабжения уличного освещения, троллейбусных линий и других коммуникаций открытого типа, используемых в условиях города. Вместо нескольких магистралей оголённых кабелей на опорах будет одна линия, включающая в себя сразу несколько фаз и заземление. Размыкание будет только в местах подключения фонарей освещения и других приборов.

Для выполнения технического подсоединения новых приборов или абонентов к существующей магистрали не нужно отключать всю линию, так как кабель изолирован диэлектрической оболочкой, а для подачи питания на подключаемую сеть используются специальные хомуты с прокалывающим устройством.

Технические характеристики

Электропровод, изготовленный по технологии СИП, допускается использовать на линиях с напряжением не более 35 кВт. Монтаж производится при температуре окружающей среды от минус 50 до плюс 50 градусов, в случае, если необходимо провести монтаж в помещении или местности с экстремально низкой температуре, проводник нужно выдержать некоторое время в теплом помещении, чтобы изоляция стала мягкой и упругой.

Производители кабеля СИП дают гарантию на эксплуатацию изделия до 50 лет, с учетом соблюдения регламента по установке и обслуживанию магистрали. Также многие заводы-изготовители предлагают дополнительную гарантию на СИП провода до 5 лет, это делается для исключения каких-либо дефектов, не выявленных на производстве, но обнаруженных во время пользования потребителем.

Диаметр кабеля СИП бывает разным, в зависимости от требуемого напряжения на линии: чем больше размер и сечение проводника, тем ниже сопротивление всей магистрали, соответственно, количество тока, протекающего по жилам, будет больше.

Виды кабеля

В зависимости от технических характеристик и размеров токопроводящей арматуры, кабель СИП бывает нескольких видов:

Сип 1 – это провод, в котором нулевой стержень не изолирован, а все остальные жилы имеют оболочку из сшитого полиэтилена;
СИП 1А – изоляцию одинаковой толщины и спецификации имеют все жилы;

СИП 2

СИП 2 – в данном случае изоляция сделана из полиэтилена со специальными молекулярными соединениями. Такой кабель встречается крайне редко, так как его стоимость в несколько раз выше, чем у остальных изделий, к тому же его использование оправдано только в суровых условиях и при сверхнизкой температуре;
СИП 3 – одножильный провод, который имеет вид плотно скрученной арматуры, с прочной пластиковой оболочкой по всей длине. Чаще всего используется для прокладки межквартальных линий снабжения потребителей;
СИП 4. В данном случае кабель не имеет нулевого стержня, но все равно является самонесущим, так как изоляция жил выполнена из молекулярно связанного пластика.

Указанные проводники являются самыми распространёнными и применяются во многих сферах в качестве токопроводящих магистралей.

Монтаж кабеля СИП

Монтаж СИП кабеля

Для правильного монтажа провода и осуществления технологического подключения, необходимо обратиться в специализированную организацию, которая имеет лицензию на проведение такого вида работ. Выполнение всех действий рекомендуется осуществлять, опираясь на следующий алгоритм:

Подбор типа провода, исходя из показателей тока и требуемой мощности; чаще всего для бытовых нужд используется кабель сечением 15 мм;
Если основная магистраль уже состоит из СИПа, то подсоединение проводится путем фиксации специального зажима с отверстием, в которое вставляется отводящий провод;
На ЖБЗ опоре размещается натяжной механизм, который одновременно является кронштейном для несущей арматуры;
Затем кабель вставляется в крепеж и надежно закрепляется на опоре. Второй конец также устанавливается на специальных анкерах на фасаде здания, при этом сам кабель СИП в помещение не заводится;
Осуществляется подсоединение проводов к основному кабелю внутри дома.

Важно! Данную операцию необходимо выполнять через автоматический выключатель, который предотвращает возникновение аварийной ситуации во время перегрузок на линии.
Обратите внимание! Все открытые соединения изолируют ПВХ пленкой или специальной термоусадочной трубкой. Такая обработка предотвратит короткое замыкание от попадания влаги на оголенные участки.
Видео
amperof.ru
Арматура для самонесущих изолированных проводов СИП

Арматура для самонесущих изолированных проводов СИП – обязательные элементы монтажа воздушных линий электропередач на фасадах зданий, деревянных и железобетонных опорах.
Провод СИП представляет собой многожильный кабель особой конструкции, обладающий повышенной прочностью и устойчивостью к внешним воздействиям, который состоит из одной или нескольких изолированных жил и используется для организации энергоснабжения объектов жилого, промышленного, хозяйственного и другого назначения. Для его монтажа используется арматура СИП.
Арматура для самонесущих проводов используется для их защиты от температурных перегрузок и коротких замыканий.
Она позволяет выполнять электрические соединения силовых кабелей и проводов ВЛИ, делать линейные ответвления, подвешивать провода на опорах и подводить электричество потребителям.
Для этих целей используется различное фасадное крепление для СИП, а также разнообразные зажимы, стяжки, кронштейны, ограничители, гильзы, дюбеля и крюки.
Все это можно приобрести в компании «Магнит», которая предоставляет широкий спектр услуг в энергетической сфере, предлагает большой выбор электротехнической и электромонтажной продукции.
Арматура для проводов СИП:
Может эксплуатироваться в условиях высокой влажности в диапазоне температур -45/+85 ^оС.
Обладает повышенной стойкостью к механическим воздействиям.
Обеспечивает равномерное распределение нагрузок.
Обладает высокой антикоррозийной устойчивостью.
Обеспечивает надежное и безопасное крепление.
Устойчива к воздействию солнечных лучей.
Имеет долгий срок эксплуатации.
Обеспечивает герметичность.
Легко монтируется.
В интернет-магазине компании можно приобрести такие элементы арматуры, как скрепа (бугель), фасадное крепление и другую продукцию для монтажа. Скрепа для СИП используется для крепления металлической ленты на промежуточных и анкерных опорах.
Она изготавливается из высокопрочного металла и представляет собой монолитную пластину особой формы. Фасадное крепление для СИП используется для крепления проводов на стенах зданий и других вертикальных поверхностях.
Его дюбельная часть изготовлена из металла, а корпус – из полимера повышенной прочности, устойчивого к воздействию солнечных лучей, низкой и высокой температуры.
Дюбельная часть устанавливается в заранее подготовленное отверстие и для большей надежности фиксируется гвоздем.
Также из видео вы узнаете, какие бывают типы арматуры для провода СИП.

По материалам: http://magnitsnab.ru/armatura-sip-i-vl/lineynaya-armatura-vl/fasadnoe-kreplenie-dlya-sip/
По материалам: http://magnitsnab.ru/armatura-sip-i-vl/lineynaya-armatura-vl/skrepa-bugel/

euroelectrica.ru
Самонесущий изолированный провод СИП
Самонесущий изолированный провод СИП-2 используется как передатчик электроэнергии в воздушных линиях и ответвлениях к вводам в постройки и дома. СИП-2 рассчитан под напряжение 0,6/1 кВ. В том числе провод используют для протяжки на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков. СИП-2 отличается долговечностью, высокой стойкостью к повреждениям и возможностью использования в среде с агрессивными климатическими и химическими условиями. СИП-2 может быть использован в пожароопасных зонах, в таком случае на провод должно наноситься огнезащитное покрытие. Конструкция проводов СИП-2:
-Вокруг нулевой несущей жилы скручены изолированные фазные токопроводящие жилы;
-Нулевая несущая жила – алюминиевый уплотненный провод со стальной проволокой;
-Фазные токопроводящие жилы из алюминия;
-Изоляция жил выполнена из светостабилизированного сшитого полиэтилена;
Возможно изготовление несущих жил проводов СИП-2 из алюминиевых проволок, имеющих стальные оцинкованные проволоки, учитывая соответствие этих проводов электрическому сопротивлению, разрывную прочность и геометрические размеры проводам из алюминиевого сплава аналогичного сечения.
Технические характеристики проводов СИП:

-Провода СИП-2 стойки к изгибу при температуре: -40°С
-Допустимые усилия в нулевой жиле при растяжении и эксплуатации не должны превышать: 45 Н/мм2
-Монтаж и прокладки при температуре не ниже -20°С
-Прочность при растяжении проволок из алюминиевого сплава до их вкрутки в нулевую несущую жилу, не менее – 295 Н/мм2С
-Срок службы – 25 лет. Условия эксплуатации и монтажа СИП 2: – Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69
– Провода СИП 2 стойки к изгибу при температуре: минус 40°С
– Прокладка и монтаж проводов СИП 2 должны проводиться при температуре окружающей среды: не ниже минус 20°С
– Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2
– Провода СИП 2 после выдержки в воде при температуре (20+10) °С в течение не менее 10 мин должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин:
• самонесущие изолированные сшитым полиэтиленом – 4 кВ;
• самонесущие изолированные термопластичным полиэтиленом и композицией полиэтилена не распространяющей горение – 2,5 кВ;
– Эксплуатация проводов СИП 2 при температуре от – 60°C до + 50°C Преимущества кабеля СИП-2 :

– Надежное и бесперебойное энергообеспечение для потребителя (исключается вероятность короткого замыкания из-за схлестывания фазных проводников, случайных перекрытий и т.п.)
-Сокращение общие эксплуатационные расходы из-за уменьшения объемов аварийно-восстановительных работ
– Предотвращение гололедообразования на проводах.

rernsk.ru

№ узла	Наименование узлов крепления
1	Анкерное крепление и соединение СИП с силовым кабелем
2	Арматура для прокладки СИП по фасадам зданий
3	Соединение проводов СИП в анкерном пролете
4	Оконцевание СИП абонентов
5	Анкерная арматура для СИП абонентов
6	Промежуточная арматура СИП и абонентское ответвление
7	Промежуточная арматура СИП и монтаж уличного освещения
8	Промежуточная арматура СИП и арматура для повторного заземления
9	Ввод СИП в трансформаторную подстанцию
10	Двойное анкерное крепление СИП при отклонении направлениялинии ≤100° и установка ограничителей перенапряжения
11	Промежуточная арматура СИП для основной линии
12	Промежуточная арматура СИП и арматура для основного ответвления СИП
13	Двойное анкерное крепление СИП при углах отклонения линии 90°
14	Анкерная арматура и зажимы для присоединения СИП к голым проводам

TOP HEADLINES
