Определение площади поверхности при окраске стальных конструкций - Подсчёт объемов строительных работ - Каталог статей


Определение площади поверхности при окраске стальных конструкций

Госстрой СССР письмом от 23.05.85г. № АД-2314-4 установил порядок определения площади поверхности стальных конструкций.

Суммарная площадь поверхности прокатных профилей, составляющих конструкцию, определяется в квадратных метрах путем умножения суммарной массы прокатных профилей, составляющих конструкций, на соответстующие величины площади поверхности /приведенные далее/, содержащиеся в 1 т стальных прокатных профилей.

Наименование профиля, номер и толщина сечения

Площадь поверхности, кв.м /1 т. профиля

Наименование профиля, номер и толщина сечения

Площадь поверхности, кв.м /1 т. профиля

Наименование профиля, номер и толщина сечения

Площадь поверхности, кв.м /1 т. профиля

Сталь листовая и профили гнутые открытые (поверхность приведена суммарная с обеих сторон)

толщина листа

толщина листа

толщина листа

2,0

127,6

7,0

36,6

22,0

11,8

2,2

115,9

8,0

32,1

25,0

10,4

2,5

102,3

9,0

28,5

28,0

9,4

2,8

91,2

10,0

25,7

30,0

8,7

3

85

11,0

23,4

32,0

8,2

3,2

79,9

12,0

21,5

36,0

7,3

3,5

73,0

14,0

18,4

40,0

6,6

4,0

63,9

16,0

16,2

45,0

5,9

5,0

51,1

18,0

14,4

50,0

5,4

6,0

42,7

20,0

13,0

55,0

4,9

Профили гнутые замкнутые квадратные, прямоугольные и трубы (поверхность приведена по внешней стороне проката)

толщина стенки

толщина стенки

толщина стенки

2,0

65,2

8,0

16,6

18,0

7,5

2,5

52,1

9,0

14,5

20,0

6,7

3,0

43,5

10,0

13,1

22,0

6,1

3,5

37,3

11,0

11,8

25,0

5,5

4,0

32,9

12,0

10,8

28,0

5,0

5,0

26,5

14,0

9,3

30,0

4,7

6,0

22,0

16,0

8,1

32,0

4,4

7,0

19,0

17,0

7,6

40,0

3,5

Сталь угловая равнополочная

толщина полки

толщина полки

толщина полки

3,0

86,5

9,0

29,5

20,0

13,3

4,0

65,0

10,0

26,3

22,0

12,0

5,0

52,0

12,0

22,0

25,0

10,6

6,0

44,0

14,0

19,0

28,0

9,6

7,0

37,0

16,0

16,6

30,0

9,0

8,0

33,0

18,0

14,9

Швеллеры горячекатанные (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

5

47,1

16

40,5

22А

34,9

6,5

46,4

16А

38,7

24

35,0

8

45,4

18

39,3

24А

33,3

10

44,7

18А

37,7

27

33,2

12

43,1

20

38,3

30

31,4

14

41,6

20А

36,4

33

29,6

14А

39,7

22

36,6

36

27,7

40

26,1

Балки двутавровые (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

10

44,4

20

38,1

36

26,7

12

43,1

22

36,7

40

24,9

14

41,8

24

34,4

45

23,2

16

40,5

27

33,0

50

21,4

18

39,1

30

31,2

55

19,7

60

18,1

Балки двутавровые для монорельсов (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

24М

24

36М

21,4

30М

22,3

45М

19,3

Балки с параллельными гранями полок (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

20Бх

49,1

40Бх

34,9

70Бх

21,0

20Б1

39,4

40Б1

30,8

70Б1

19,1

20Б2

36,7

40Б2

27,8

70Б2

17,4

20Б3

33,6

40Б3

25,5

70Б3

15,8

23Бх

45,9

45Б

32,3

70Б4

14,6

23Б1

38

45Б1

27,5

80Б

19,3

23Б2

35,3

45Б2

24,9

80Б1

17,2

23Б3

32

50Б3

22,8

80Б2

15,5

26Бх

43,2

50Бх

29,3

80Б3

14,2

26Б1

35,9

50Б1

24,8

80Б4

13,1

26Б2

33,3

50Б2

22,8

90Бх

17,8

26Б3

30,4

55Б3

20,3

90Б1

15,7

30Бх

40,7

55Бх

26,7

90Б2

14,5

30Б1

35,4

55Б1

22,6

90Б3

13,2

30Б2

33,0

55Б2

20,8

90Б4

12,0

30Б3

30,1

60Б3

19,1

100Бх

16,7

35Бх

37,8

60Бх

24,4

100Б1

14,4

35Б1

34,4

60Б1

20,5

100Б2

13,0

35Б2

31,1

60Б2

18,6

100Б3

11,7

35Б3

28,4

60Б3

17,2

100Б4

10,6

Балки широкополочные (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

20Шх

38,9

40Шх

23,2

70Ш1

15,8

20Щ1

33,8

40Ш1

20,4

70Ш2

14,4

20Ш2

31,2

40Ш2

18,9

70Ш3

13,1

23Шх

37,9

40Ш3

17,9

70Ш4

12,0

23Ш1

30,9

40Ш4

16,2

70Ш5

11,0

23Ш2

27,8

50Ш

22,6

70Ш6

10,3

26Шх

33,2

50Ш1

19,4

70Ш7

19,5

26Ш1

28,6

50Ш2

17,4

70Ш8

8,8

26Ш2

25,9

50Ш3

15,7

80Ш

17,4

30Шх

30,1

50Ш4

14,2

80Ш1

14,4

30Ш1

26,0

50Ш5

12,9

80Ш2

13,2

30Ш2

23,4

60Ш

21,4

80Ш3

12,1

30Ш

21,1

60Ш1

17,4

90Ш

15,7

30Ш4

19,4

60Ш2

16,0

90Ш1

13,1

35Ш1

22,7

60Ш4

13,1

90Ш3

11,1

35Ш2

20,8

60Ш5

11,8

100Ш

14,2

35Ш3

19,1

60Ш6

10,7

100Ш1

12,3

35Ш4

17,3

70Ш

19,7

100Ш2

11,3

Колонны двутавровые (поверхность приведена суммарная со всех сторон)

номер профиля

номер профиля

номер профиля

20К

32,3

30К1

21,4

35К8

10,0

20К1

29,6

30К2

19,9

40К

19,9

20К2

26,1

30К3

18,3

40К1

17,5

20К3

23,7

30К4

16,7

40К2

16,0

20К4

21,7

30К5

15,2

40К3

14,5

23К

31,6

30К6

14,1

40К4

13,1

23К1

27,5

30К7

12,8

40К5

11,8

23К2

25,7

30К8

11,7

40К6

10,8

23К3

23,2

35К1

19,3

40К7

9,8

23К4

21,9

35К2

17,3

40К8

9,0

26К1

26,1

35К3

15,6

40К9

8,2

26К2

23,3

35К4

14,2

40К10

7,8

26К3

20,9

35К5

13,0

40К11

6,2

26К4

19,2

35К6

11,9

40К12

5,2

26К5

17,6

35К7

10,9

40К13

4,4

40К14

3,7

В случае, когда стальная конструкция составного сечения, то площадь окраски стальных конструкций можно определить по укрупненным переводным коэффициентам.

из Справочника "Капитальный ремонт зданий. Справочник сметчика". Том 2 стр.256. Москва. Стройиздат.1991г. и "Сметное нормирование и ценообразование строительных работ, с.106,1989г." автор П.Е.Комаровский

Характеристика металлоконструкций

Площадь, м2, на 1 т конструкций (переводной коэффициент)

Конструкции с неравномерным соотношением профилей сталей

23

Конструкции с преобладанием угловой стали

27

Конструкции с преобладанием листовой и универсальной стали

19

Конструкции с преобладанием швеллеров и балок

29

Конструкции из листовой стали толщиной 2,5-4,5 мм

24

Конструкции из листовой стали толщиной свыше 5 мм

19

Переплеты из специальных профилей

75

profsmeta3dn.ru

таблица и пример самостоятельного расчёта

На сегодняшний день арматура используется практически на любом строительном объекте. Без неё не обходится строительство плотин, огромных торговых центров, крупных складов и фундаментов для дач или бань. Так как она представлена в огромном ассортименте, человеку далекому от строительства, не всегда бывает легко подобрать подходящий материал. С чего же начинать выбор? В первую очередь нужно узнать площадь арматуры – это важнейший фактор, от которого зависит какие нагрузки она может выдерживать и, соответственно, насколько будет повышена прочность бетона после армирования.

Как узнать площадь сечения?

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр. Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

  1. Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
  2. Делим на два и получаем радиус – 3 миллиметра.
  3. Возводим в квадрат – 9 квадратных миллиметров.
  4. Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

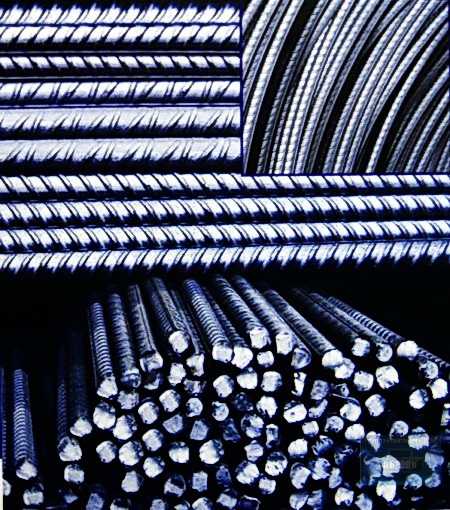

Работаем с рифленой арматурой

Рифленые металлические пруты имеют большую площадь и, соответственно, лучшее сцепление с бетоном. Поэтому в качестве рабочей основы корпуса при армировании бетона используются именно они. Определить их диаметр чуть сложнее. Но, вооружившись штангенциркулем и калькулятором или листком и ручкой, можно без труда справиться и с этими расчетами.

Замеров будет в два раза больше. Сначала замерьте с одного конца диаметр в широкой части (на ребре), потом в узкой части (в углублении). Сложите два полученных числа между собой и сумму разделите пополам. Чтобы быть уверенным в результатах измерений желательно повторить замеры 2-3 раза на разных участках прута. Теперь, когда вы установили толщину, можно легко определить площадь сечения арматуры методом, приведенным выше, а точнее формулой S=π r2.

Впрочем, умение вычислить диаметр металлических прутов может пригодиться не только в случаях, когда нужно рассчитать площадь сечения арматуры. Если вам необходимо узнать, какой вес материала надо закупить для какой-то определенной работы, это также может оказаться полезным. Зная, какая длина прутов нужна для объекта и их диаметр, можно без труда рассчитать, какой вес нужно приобрести. Ведь арматура продается крупными производителями не поштучно, а тоннами. Поэтому умение произвести такие расчеты может оказаться весьма полезным. Для демонстрации подсчитаем, сколько килограмм материала нужно купить, если общая длина для армирования фундамента небольшого дома составляет 100 метров, а оптимальным выбором является прут диаметром 8 миллиметров. Находим в таблице требуемый материал – 1 метр будет весить 0,395 килограмма. Умножаем это на 100 метров и в результате получаем 39,5 килограмма. Имея столь точное число, можно с уверенностью отправляться в строительный магазин за покупками.

Таблица площади поперечного сечения арматуры

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса 1 метра, теоретическая, кг
60,2830,222
70,3850,302
80,5030,395
100,7850,617
121,1310,888
141,541,21
162,011,58
182,642
203,142,47
223,802,98
254,913,85
286,164,83
328,046,31
3610,187,99
4012,589,87
4515,9012,48

Как видите, выполнить подбор арматуры совсем не сложно, если помнить школьный курс геометрии. Пользуясь специальными справочниками по площади сечения можно узнать многие другие важные параметры, которые позволят выбрать оптимальный материал для строительства дома вашей мечты и возведения любого другого объекта.

vseoarmature.ru

Таблица площадей арматуры Главная

Таблица площадей арматуры

Posted by admin on 10.07.2012

Площадь арматуры — таблица площадей арматуры 1. по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Таблица площадей арматуры
диаметр арматуры 10 мм
9.311.30.780.62--
Таблица площадей арматуры
диаметр арматуры 12 мм
1113.51.130.89--
Таблица площадей арматуры
диаметр арматуры 14 мм
1315.51.541.21--
Таблица площадей арматуры
диаметр арматуры 16 мм
15182.011.58--
Таблица площадей арматуры
диаметр арматуры 18 мм
17202.542.00--
Таблица площадей арматуры
диаметр арматуры 20 мм
19223.142.47--
Таблица площадей арматуры
диаметр арматуры 22 мм
21243.802.98--
Таблица площадей арматуры
диаметр арматуры 25 мм
24274.913.85--
Таблица площадей арматуры
диаметр арматуры 28 мм
26.530.56.164.83--
Таблица площадей арматуры
диаметр арматуры 32 мм
30.534.58.046.31--
Таблица площадей арматуры
диаметр арматуры 36 мм
34.539.510.187.99--
Таблица площадей арматуры
диаметр арматуры 40 мм
38.543.512.579.87--
Таблица площадей арматуры
диаметр арматуры 45 мм
43.049.015.9012.48--
Таблица площадей арматуры
диаметр арматуры 50 мм
48.054.019.6315.41--
Таблица площадей арматуры
диаметр арматуры 55 мм
53.059.023.7618.65--
Таблица площадей арматуры
диаметр арматуры 60 мм
58.064.028.2722.19--
Таблица площадей арматуры
диаметр арматуры 70 мм
68.074.038.4830.21--
Таблица площадей арматуры
диаметр арматуры 80 мм
77.583.550.2739.46--
Таблица площадей арматуры
диаметр арматуры 90 мм
87.593.550.2739.46--

Площадь арматуры — таблица площадей арматуры 2. по ГОСТ 7314 — 55.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Таблица площадей арматуры
диаметр арматуры 6 мм
5.576.750.2830.222--
Таблица площадей арматуры
диаметр арматуры 7 мм
6.757.750.3850.302--
Таблица площадей арматуры
диаметр арматуры 8 мм
7.59.00.5030.395--
Таблица площадей арматуры
диаметр арматуры 9 мм
8.510.00.6360.50--
Таблица площадей арматуры
диаметр арматуры 10 мм
9.311.30.7850.62--
Таблица площадей арматуры
диаметр арматуры 12 мм
11.013.51.130.89--
Таблица площадей арматуры
диаметр арматуры 14 мм
13.015.51.541.21--
Таблица площадей арматуры
диаметр арматуры 16 мм
15.018.02.011.58--
Таблица площадей арматуры
диаметр арматуры 18 мм
17.020.02.542.00--
Таблица площадей арматуры
диаметр арматуры 20 мм
19.022.03.142.47--
Таблица площадей арматуры
диаметр арматуры 22 мм
21.024.03.802.98--
Таблица площадей арматуры
диаметр арматуры 25 мм
24.027.04.913.85--
Таблица площадей арматуры
диаметр арматуры 28 мм
26.530.56.164.83--
Таблица площадей арматуры
диаметр арматуры 32 мм
30.534.58.046.31--
Таблица площадей арматуры
диаметр арматуры 36 мм
34.539.510.187.99--
Таблица площадей арматуры
диаметр арматуры 40 мм
38.543.512.579.87--

4ypakabra.ru

Таблица арматуры. Санкт-Петербург

Отправить заявку

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:



Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса1 м
теоретическая, кгдопускаемое отклонение, проц.
60,2830,222+10
70,3850,302-9
80,5030,395
100,7850,617+5,5
121,1310,888-7
141,541,21+4
162,011,58-6
182,642+3,5
203,142,47-5,5
223,802,98+3
254,913,85-5
286,164,83+3
328,046,31-5
3610,187,99
4012,589,87
4515,9012,48
5019,6315,41+2
5523,7618,65-4
6028,2722,19
7038,4830,21
8050,2739,46

Арматурная проволока

Номинальный диаметр, ммРасчетная площадь поперечного сечения,мм2Теоретическая масса I м, кг, классовНоминальный диаметр, ммРасчетная площадь поперечного сечения, мм2Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-IIBp-I
37,060,0560,052628,30,222
412,560,0990,092738,50,302
519,630,1540,144850,30,395

Арматурные канаты

КлассДиаметр, ммРасчетная площадь поперечного сечения, см2Расчетная масса1 м, кг при шаге свивки
условныйНоминальный, Д
10Д16Д
К-74,54,650,1270,1020,100
66,200,2270,1810,173
7,57,750,3540,2830,279
99,300,5100,4070,402
1212,400,9060,7240,714
1512,501,4161,1321,116



КлассНоминальный диаметр, ммРасчетная площадь поперечного сечения, см2Теоретическая масса1 м, кг
К-19141,2871,020
К-2*7181,0191,801
К-2*7251,8121,428
К3*7100,3810,299
К3*7130,6780,583
КЗ*716,51,0620,825
К3*7201,5271,209
КЗ* 1916,51,0310,795
КЗ* 19221,8091,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качествоКлассДиаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75A-II

+

+

+

+

+

+

+

+

+

+

A-III, Ат-Ш

+

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

ГОСТ 5.1459-72 *A-IV, ?т-IVc

+

+

+

+

+

0

0

0

0

0

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81A-IV

A-V, ?т-V

+

+

+

+

+

+

0

0

0

A-V, ?т-VI

+

+

+

+

+

0

0

0

0

0

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80B-I

То же, периодического профиля ГОСТ 6727-80Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81B-II

+

+

+

0

0

То же, периодического профиля ГОСТ 7348-81Bp-II

0

0

0

Арматурные канаты ГОСТ13840-68 *К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*К-19

0

Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля
(номинальный диаметр)
Вес, кг/м
60,222
80,395
100,617
120,888
141,210
161,580
182,000
202,470
222,980
253,850
284,830
326,310
367,990
409,870
4512,480
5015,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

block-metal.ru

Калькуляторы площади окраски

Калькуляторы площади окраски



  • Трубы без фасонных частей, креплений, крючьев, выступов
  • Cтальные трубопроводы, включая площади выступов от фасонных частей и крючьев и крепления
  • Чугунные трубопроводы, включая площади выступов от раструбов и креплений
  • Мойки и раковины
  • Ванны
  • Смывные бачки
  • Чугунные радиаторы МС-140М-500-0.9
  • Чугунные радиаторы МС-140М-300-0.9
  • Лепные потолки
  • Кесонные потолки
  • Потолки ребристых перекрытий
  • Вагонка (евровагонка)
  • Бревенчатые стены
  • Лепные изделия
  • Стальные решетки: для простых решеток без рельефа с заполнением до 20% типа парапетных, пожарных лестниц, проволочных сеток с рамкой и т.п.
  • Стальные решетки: для решеток средней сложности без рельефа и с рельефом с заполнением до 30% типа лестничных, балконных и т.п.
  • Стальные решетки: для решеток сложных с рельефом и с заполнением более 30% типа жалюзийных, радиаторных, художественных и т.п.
  • Волнистые поверхности асбоцементных листов и стали
  • Оконные проемы жилых и общественных зданий c раздельными переплетами
  • Оконные проемы жилых и общественных зданий cо спаренными переплетами
  • Оконные проемы промышленных зданий
  • Балконные двери
  • Глухие дверные полотна
  • Остекленные дверные полотна
  • Шкафные двери
  • Обрамление открытого проема

www.smetdlysmet.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
