Как сделать компрессор своими руками

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.


Вернуться к оглавлению

Сжатый воздух – верный помощник настоящего мастера

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но стоят немалых денег. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия. Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. В устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе. Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.


Вернуться к оглавлению

Делаем простейший компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

  • Ресивер – автомобильная камера. Можно с покрышкой, можно без нее
  • Нагнетатель – автомобильный насос с манометром
  • Сосок от негодной камеры
  • Ремкомплект для резины
  • Портняжное шило

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно. Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.


Вернуться к оглавлению

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

  • Манометр
  • Редуктор с масловлагоотделяющим фильтром
  • Реле контроля давления
  • Бензиновый топливный фильтр
  • Водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой
  • Резьбовые переходники
  • Автомобильные хомуты
  • Двигатель компрессора
  • Ресивер
  • Полусинтетическое моторное масло вязкостью 10W40
  • Тумблер на 220 вольт
  • Латунные трубки
  • Маслостойкий шланг
  • Толстая доска для основы
  • Аптечный шприц
  • Преобразователь ржавчины
  • Шпильки, гайки, шайбы
  • Герметик, фум лента
  • Краска по металлу
  • Надфиль
  • Мебельные колеса
  • Фильтр системы питания дизельных двигателей

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.


Вернуться к оглавлению

Двигатель – исполнительный механизм автоматического компрессора

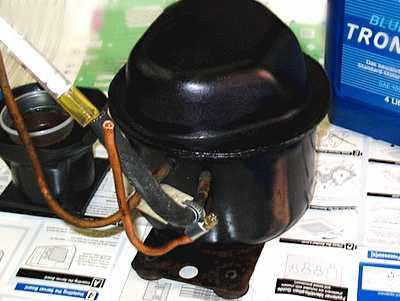

В качестве двигателя воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере. Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

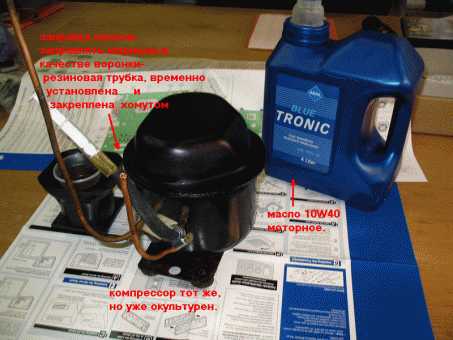

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая — выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор. И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.


Вернуться к оглавлению

Емкость для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.


Вернуться к оглавлению

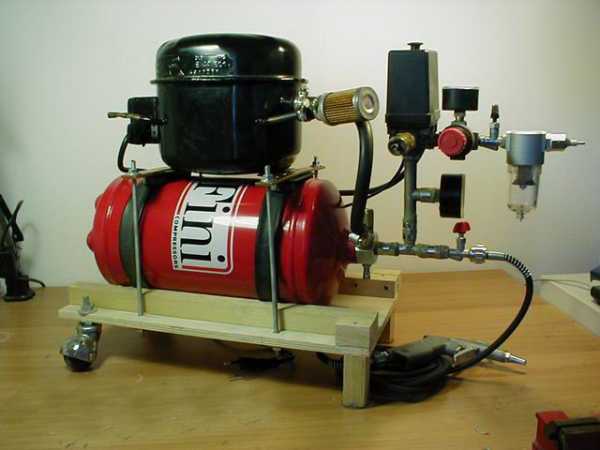

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

  • Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

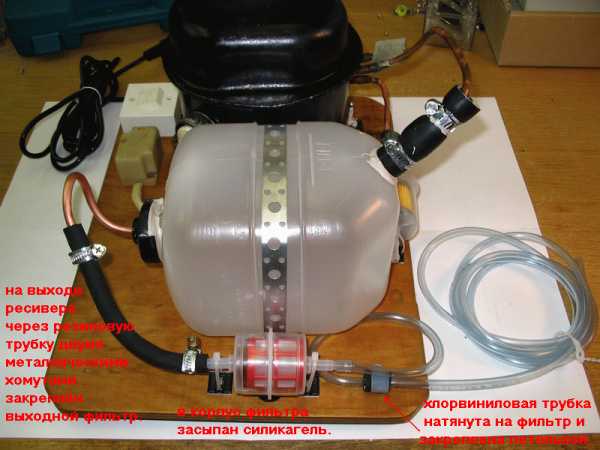

    На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
  • Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

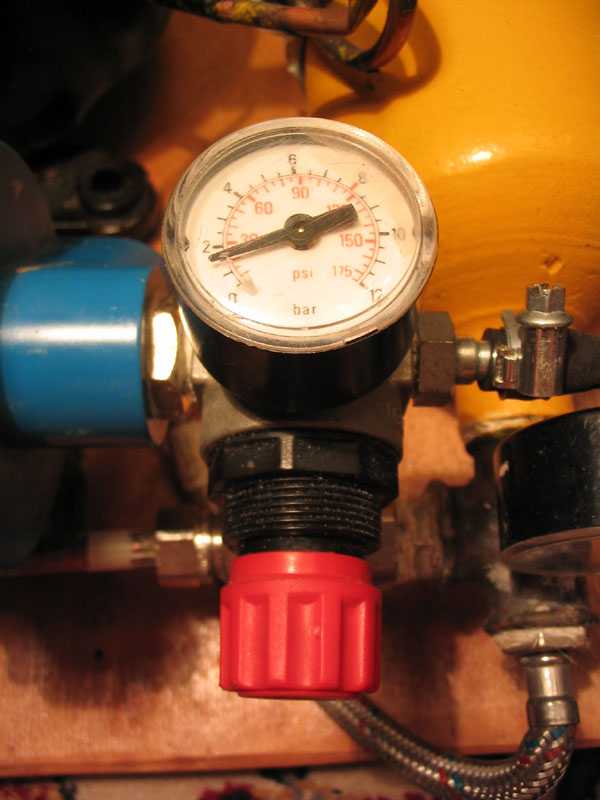

  • С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

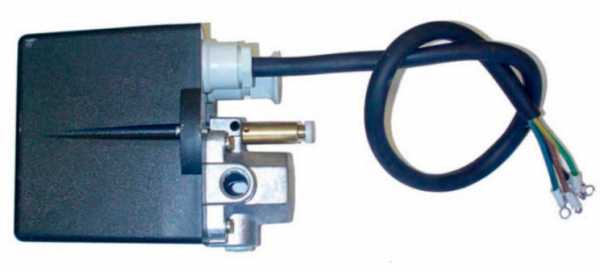

  • Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая — регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй — с нагнетателем.
  • Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.


Вернуться к оглавлению

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов. Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.


Вернуться к оглавлению

Альтернатива выбора – сделать своими руками или приобрести готовую продукцию?

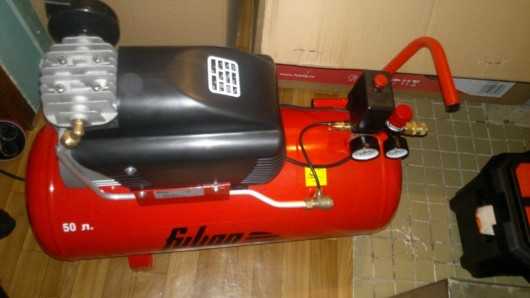

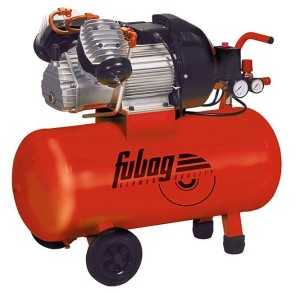

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени. Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.


Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально. Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. И старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладогена или коррозии стенок и днища. А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях. Добротно изготовленное и исправно работающее устройство не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

krasymavto.ru

Советы по изготовлению воздушного компрессора своими руками

Воздушный компрессор — это устройство, распыляющее краску. Его обычно используют в мастерских и гаражах для покраски автомобилей или подкачки колес. Приобрести такое оборудование можно в специализированном магазине или сделать самостоятельно. В отличие от заводских моделей, оборудование, сделанное своими руками, может оказаться более эффективным и прослужить намного дольше. Кроме того, по финансовым затратам самостоятельное изготовление обойдется дешевле.

Простой самодельный компрессор

Воспользовавшись аксессуаром от автомобиля, можно изготовить компрессор простой конструкции. Это готовый электрический прибор — аппарат для подкачки колес. Компрессор имеет два положительных свойства:

  • Мощность. Прибор способен создавать высокое давление до 5—6 атмосфер, без лишней нагрузки на двигатель. Это основное достоинство автомобильных устройств. Но на подкачку колес понадобится около 10 минут. Поэтому работу делают с перерывами, иначе дешевые приборы за это время могут перегреться. Причина — небольшая производительность автомобильных компрессоров.
  • Производительность. За единицу времени прибор способен выдать воздух быстро и в больших количествах. Благодаря высокой производительности, емкость наполняется быстрее, а прямое использование сжатого воздуха делает поток из сопла сильнее.

Совместить мощность и производительность поможет двигатель с большими оборотами и устройство с объемной поршневой системой. Чтобы оборудование не останавливалось во время перегрева, нужно создать дополнительное охлаждение цилиндров. Иногда для рабочего узла применяют турбины. В быту к частому использованию простых аппаратов не прибегают из-за их высокой стоимости. Чтобы не выбирать между мощностью и производительностью, используют ресивер.

Ресивер — это накопительная емкость. Для промышленных приборов в качестве ресивера используют стальной баллон. Довольно мощный, но не слишком производительный компрессор медленно заполняет баллон. За короткий промежуток времени можно подать из ресивера объемный поток воздуха, но только тогда, когда появится достаточное давление. После подачи воздуха он должен восстановить давление. По такому принципу работают все аппараты. Для компрессора с маленькой мощностью подойдет электродвигатель от игрушки. Такое устройство часто используют для подачи воздуха в аквариум.

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

  1. Мотор-компрессор от старого холодильника.
  2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
  3. Редуктор, который будет следить за давлением.
  4. Два манометра.
  5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
  6. Фильтр для очистки воздуха.
  7. Масло.
  8. Аварийный клапан.
  9. Пусковое реле и реле давления.
  10. Краска для металла.
  11. Фум-лента, ножовка и моторное масло.
  12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

  • Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
  • Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
  • Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Компрессор повышенной мощности

Если предыдущий вариант компрессора для вас недостаточно мощный, то есть аппараты с более высоким давлением и большой производительностью. В качестве компрессора здесь используют двигатель внутреннего сгорания, коленвал которого начинает работать не от сгорания топлива, а от обратного процесса. При этом поршневая группа аппарата обладает большим запасом прочности. В качестве привода используют электромотор с мощностью от 3 кВт, который можно приобрести за небольшую стоимость. Либо применить рабочий мотор, удалив систему зажигания и впуска, выхлоп, стартерную группу и коробку передач.

  • Выпускные клапаны должны быть герметичными, а впускные — иметь пружины немного слабее, чтобы воздух в поршни проходил свободно.
  • В свечные колодцы вставляются штуцеры с шариковыми клапанами. Через них увеличивается давление.
  • Сжатый воздух в ресивер подается через общий трубопровод с помощью соединенных в рампу четырех патрубков.

Этот аппарат способен создать давление силой в 10 атмосфер. Очень шумный.

Воздушный компрессор средней мощности

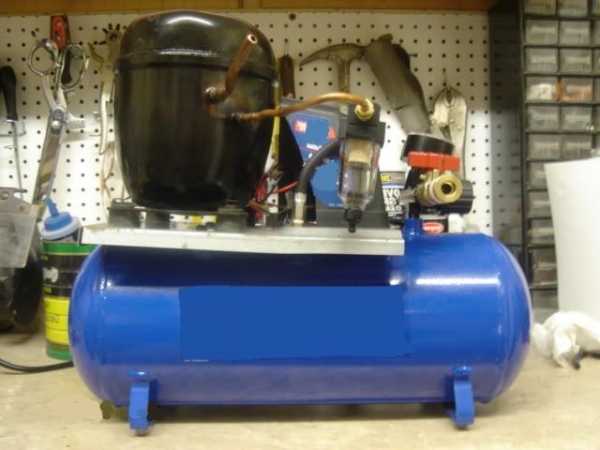

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

  • Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
  • Конструкция должна быть хорошо зафиксирована.
  • Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
  • Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.
  • Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.
  • Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно. Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

tokar.guru

Компрессор для покраски автомобиля своими руками

Практически все автолюбители, которые каждый день что-то мастерят у себя в гараже, прекрасно понимаю, что имея в руках инструменты и составляющие всегда можно создать что-то необходимое.

Точно так же можно из обычного компрессора для холодильника еще советского образца создать целый компрессор для покраски авто.

Вот только как это сделать в техническом плане, и в каком прядке?

Содержание статьи:

Поэтому из-за часто возникающих вопросов начинающих мастеров самоучек в этой статье вы узнаете, как сделать такой компрессор своими силами и из-под ручных материалов.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

  1. Для функции реверса потребуется автомобильная камера;
  2. Для функции нагнетателя понадобится насос с манометром;
  3. Камерный сосок;
  4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

Получается, что рабочий корпус мотора готов к процессу покраске.

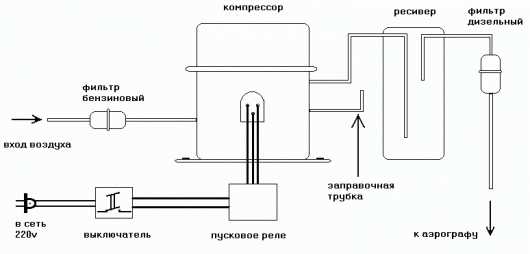

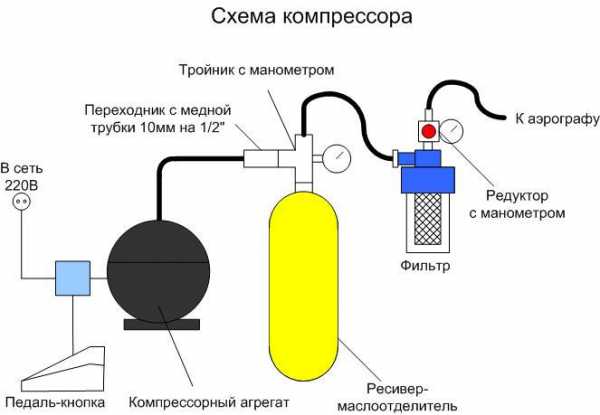

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

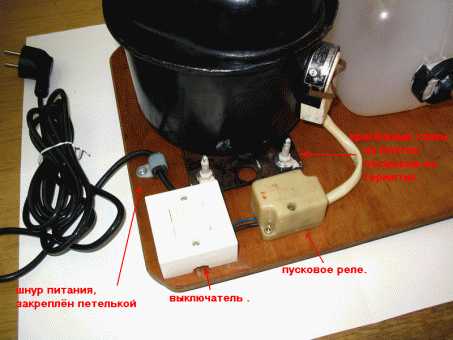

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики.

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

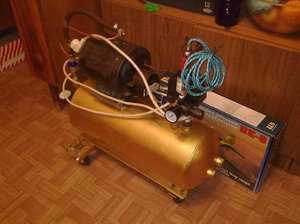

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами.

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

autovogdenie.ru

Как сделать компрессор своими руками для покраски

Многие умельцы знают, что можно сделать компрессор из холодильника своими руками! Можно собрать компрессор для аэрографа. Но, мало кто знает, как именно это сделать! В данной статье мы попытаемся представить исчерпывающий ответ, как сделать компрессор своими руками, чтобы каждый желающий мог сотворить это оборудование в домашних условиях.
компрессор сделанный своими руками

Ведь если разобраться, то по сути вопроса воздушный компрессор нужен в каждом гараже. При помощи компрессора можно произвести покраску своего автомобиля, накачать колеса, не посещая СТО или шиномонтаж, подавать воздух на рабочий пневматический инструмент или просто сдувать пыль с обрабатываемой поверхности. Итак, рассмотрим вариант установки для покраски.

Заводской или самодельный компрессор

В отношении станции для покраски есть перечень определенных требований. Основным условием является необходимость равномерного поступления воздуха, без каких-либо примесей. К числу стандартных дефектов, которые бывают из-за наличия инородных частиц, можно отнести зернистость, шагрень или каверны на эмалевом покрытии. В случае же неравномерного поступления краски, могут образоваться потеки или матовые пятка.

Конечно, если обратить внимание на фирменные воздушные компрессоры, то такие установки оснащены всеми необходимыми функциями для качественной работы аэрографа. Единственным недостатком подобных агрегатов является их стоимость.

Чтобы сэкономить деньги и одновременно сотворить функциональную модель, которая не будет уступать профессиональному оборудованию, необходимо ознакомиться с теоретической информационной базой или просмотреть видеоматериал на тему «компрессор для покраски автомобиля своими руками».

один из первых самодельных компрессоров

Принцип

topreit.ru

Воздушный компрессор с ресивером своими руками: практические рекомендации

Воздушный компрессор для автомобиля представляет устройство для механического сжатия газов, которое формирует давление воздуха на выходе, большее атмосферного по значению. Нагнетая воздух в камеры сгорания ДВС, компрессор увеличивает мощность двигателя за счет повышения КПД сгорания топлива. Топливная смесь при работающем нагнетателе содержит больше воздуха, в связи с чем легче поджигается и выделяет при сгорании больше энергии. В ходе исследований установлено, что компрессор на автомобильный двигатель прибавляет последнему 46% мощности и 30% крутящего момента – настолько важно это устройство!

Воздушный компрессорЭто устройство используется в качестве питания пневматических инструментов

[contents h3 h4]

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

  • Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
  • Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают повышенное давление. Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного компрессора поршневого типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил воздушный электрический компрессор 380 В.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Можно ли сделать самому?

Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу транспортного средства. Однако можно собрать самодельный компрессор для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.

Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?

Собираем компрессор своими руками

Главный элемент самодельного воздушного нагнетателя – двигательная установка. Рекомендуется использовать для сборки компрессор от холодильника. Он примечателен наличием пускового реле, предоставляющего возможность устанавливать и удерживать определенный уровень давления воздуха в ресивере. Если под рукой нет старого и ненужного холодильника, можно отыскать агрегат на свалке промышленных отходов или у знакомых. Предпочтение надо отдать холодильнику, изготовленному в СССР, так как для производства советского холодильного оборудования использовались мощные и надежные компрессоры.

Холодильный нагнетатель имеет в конструкции три трубки, одна из которых запаяна с одного конца. Остальные являются воздуховодами – одна впускает воздух, другая выпускает. При дальнейшей сборке агрегата важно понимать, в какую сторону циркулируют потоки воздуха. Для определения надо на короткое время включить компрессор в сеть и понаблюдать, в какую сторону происходит циркуляция. Рекомендуется отметить «вход» и «выход» разными цветами, чтобы не перепутать при сборке. Предотвратить произвольную смену направления воздуха поможет воздушный обратный клапан для компрессора.

Помимо сердца старого холодильника, для сборки автомобильного компрессора понадобятся:

  • Воздушный ресивер (хорошим вариантом является огнетушитель).
  • Манометр.
  • Фильтр грубой очистки топлива.
  • Влагоотделяющий фильтр.
  • Реле контроля воздушного давления.
  • Набор переходников, хомутов, шлангов.
  • Тумблер для напряжения 220 Вольт.

На различных этапах сборки потребуются: основание для установки готового агрегата, колесики (можно взять от старой мебели), краска, моторное масло и антикоррозийное средство.

Сборка ресивера

Ресивер компрессора представляет собой прочную емкость, в которой содержится воздух под давлением. Роль, которую выполняет автомобильный воздушный ресивер – устранение пульсаций во время подачи воздуха компрессором, которое осуществляется за счет выравнивания давления в системе. Второстепенная роль ресивера – хранение инертных газов или конденсата.

Емкость ресивера абсолютно герметична, а необходимый объем зависит от цикличности потребления воздуха потребителем и производительности воздушного компрессора. Использование ресивера продлевает срок службы компрессора и часто используется в различных сферах, включая покрасочные работы, промышленное производство и другие отрасли.

Автомобильный воздушный ресивер может изготавливаться тремя путями:

  1. Углекислотный огнетушитель. Хорошо подходит для долговременного хранения газов под давлением до 10 атмосфер, имеет прочные стальные стенки и отличается безопасностью использования. Для ресивера достаточно огнетушителя объемом 5-10 литров. Для превращения огнетушителя в компрессорный ресивер надо снять запорно-пусковое устройство и надеть на отверстие подготовленный переходник для шланга. Баллон надо опустошить и тщательно вымыть. Далее устанавливается водопроводная крестовина и герметизируется. После этого можно использовать изготовленный ресивер для работы.
  2. Гидроаккумулятор. Более специализированное устройство с достаточным диапазоном емкостей. Недостаток – малое номинальное давление. Плюс – подходящая резьба на выходе. Для использования в качестве ресивера надо убрать внутреннюю мембрану для хранения углекислого газа, после чего подключить шланг как в примере с огнетушителем.
  3. Кислородный баллон. Исключительная прочность и давление воздуха в десятки атмосфер, но малая емкость, неудобство транспортировки и тяжесть. Для использования достаточно подключить шланг – самодельный ресивер готов к работе!

Воздушный ресивер своими руками может изготавливаться из любого баллона для хранения сжатых газов, но перед использованием надо убедиться, что выбранная емкость выдержит рабочее давление будущего компрессора.

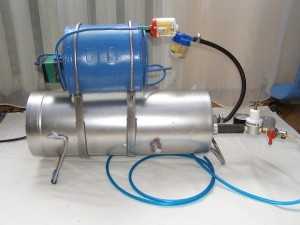

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Компрессор с ресиверомУстанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

  1. Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
  2. Установите топливный фильтр на компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
  3. На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
  4. Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
  5. При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

  1. Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
  2. Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, надо спаять два элемента при помощи флюса и прикрепить цанговый зажим. Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
  3. Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

httpv://youtu.be/y4Snv0kI8qs

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

krasimavtomobil.ru

Как сделать компрессор своими руками?

Каждый автолюбитель желает иметь в своем гараже компрессор, что не удивительно, ведь его применение очень широко: им можно сдувать пыль или же с его помощью красить машину и т.д. Для того чтобы сделать компрессор своими руками нужно понимать, как работает механизм и какие требования выдвигаются к качественному устройству.

Аппарат должен создавать определенный поток воздуха, полностью лишенный любого рода примесей (воды, пыли, масла и прочего). Например, если использовать компрессор для покраски и в него попадут инородные частицы, то на поверхности образуется шагрень, зернистость и, в общем, работы будут выполнены не очень качественно. Более того, если настройка подачи воздуха будет неравномерной, то могут образовываться пятна или потеки.

Конечно же, можно приобрести уже готовый компрессор, вариантов которого на рынке представлено большое количество. Однако, их стоимость, как правило, довольно высокая. Поэтому можно выполнить работы самостоятельно. Главное знать основной принцип его работы: в ресивере (емкость хранения воздуха) образовывается высокое давление, после чего воздух подается в одно из исполнительных устройств. В общем, ничего сложного, тем более для изготовления такого механизма не требуются какие-то необычные материалы. В целом, можно сделать простой и более профессиональный компрессор.

Простой компрессор

Этот вариант можно соорудить, используя простейшие детали. Вам понадобятся:

  • Автомобильная камера;
  • Насос с манометром;
  • Сосок;
  • Шило;
  • Комплект для ремонта шин.

В качестве ресивера будет использоваться автомобильная камера, которую в первую очередь нужно проверить на наличие дырок и проколов. Сделать это можно, накачав ее с помощью насоса, и если воздух не выходит, то все в порядке. В противном случае поврежденные места нужно заклеить.

Следующий этап заключается в создании еще одного отверстия для соска, который будет служить местом выхода воздуха и куда нужно будет вклеить штуцер, выкрутив заранее ниппель. Первый штуцер будет служить клапаном для сдерживания воздуха. Далее методом проб и ошибок настраиваем нужный уровень давления, так чтобы поток был равномерным и спокойным. С помощью манометра нужно выбрать такой показатель, который позволит избежать резких скачков при включении устройства.

Такой вариант компрессора позволит вам выполнять несложные задачи и сможет служить отличной заменой баллончикам с краской и т.д. Однако для частого и более сложного использования потребуется более профессиональный механизм.

Полупрофессиональный компрессор

Главное преимущество устройства, которое сделанное своими руками – это его долговечность и надежность, которая значительно превышает доступные в продаже модели. Это не удивительно, ведь когда вы собрали конструкцию самостоятельно, то при поломке вы без проблем сможете заменить нужную деталь. Это еще одно преимущество – возможность ремонта в домашних условиях. Для изготовления полупрофессионального компрессора потребуются следующие элементы:

  1. Мотор;
  2. Редуктор;
  3. Фильтр для топлива;
  4. Манометр;
  5. Контролирующее давление реле;
  6. Крестовина для проведения воды;
  7. Ресивер;
  8. Тумблер;
  9. Шланги, трубки;
  10. Переходники для резьбы, хомуты, шайбы, гайки, шпильки и т.д.

Помимо этого вам понадобится доска, которую вы будете использовать в качестве основы, а также герметик, полусинтетическое масло, краска и преобразователь ржавчины. Для облегчения его передвижения можно взять пару колес для мебели и прикрепить их к доске. Приобрести все детали можно в любом строительном супермаркете или заказать в интернете.

Двигатель и его особенности

Для того чтобы сэкономить деньги, можно купить мотор от холодильника и использовать его для компрессора. К слову, он отлично подходит, поскольку оснащен специальным пусковым реле для нужного давления в емкости с воздухом. Выбирать лучше двигатель от холодильников, которые сделаны в СССР, так как они более долговечны и могут создать очень высокое давление.

После того как вы извлечете мотор из холодильника, его нужно хорошенько почистить и обработать преобразователем ржавчины, что позволит предотвратить его дальнейшее разрушение и подготовить для покраски. Следующий шаг – замена масла на полусинтетическое, которое обладает целым рядом нужных присадок.

Компрессор обладает 3 трубками (2 открытие и 1 закрытая). Одна из открытых трубок используется для втягивания воздуха, а другая для его выпуска. Для того чтобы это определить, нужно включить систему и посмотреть на его работу. Что касается закрытой трубки, то она применяется для регулярной смены масла. Для обеспечения максимального комфорта трубку нужно надпилить, а затем придумать какую-то съемную заглушку (например, винтик). Заливать масло нужно, используя обычный шприц. Кстати, моторы такого типа имеют свойство немного выбрасывать масло в струю воздуха. Для его задержания нужно установить специальный отделитель масла и влаги. Мотор в конечном итоге нужно закрепить на деревянной основе, заранее установив пусковое реле.

Резервуар для воздуха

Для этих целей можно взять баллон, который используется в огнетушителе. Это объясняется несколькими причинами:

  • Имеет высокую прочность;
  • Способен выдерживать значительное давление;
  • Простой в установке в качестве навесного оборудования.

Например, вы можете выбрать модель ОУ-10, которая рассчитана на 10 литров и выдерживает давление в 150 бар. Сначала его нужно обработать преобразователем ржавчины, после чего заменить ЗПУ на специальный переходник.

Если с внешней частью все понятно, то внутреннюю часть нужно будет дополнительно обработать. Для этого потребуется поместить очищающее средство внутрь и хорошо взболтать. Далее следует помыть баллон водой и вкрутить водопроводную крестовину, закрепив ленту и герметик. На этом работы с основными двумя элементами компрессора закончены.

Установка деталей

Как уже было сказано ранее, для повышения мобильности устройства лучше всего поместить все элементы на одну деревянную доску. Мотор нужно будет закрепить с помощью шпилек, гаек и шайб. Ресивер должен находиться в вертикальном положении и под него положить несколько фанерных листов. После этого нужно выполнить такие действия:

  • Обеспечить защиту конструкции от загрязнения. Для этого можно установить специальный фильтр, который будет предотвращать попадание в систему мусора. На входе нужно установить шланг из резины, который располагается вокруг штуцера и нагнетателя. На выходе необходимо поставить отделитель масла и воздуха. С этой задачей может справиться фильтр для дизельного мотора, который крепится к нагнетателю. Все крепления нужно зафиксировать с помощью хомутов.
  • Отделитель масла и влаги объединяется с редуктором.
  • На переходник в баллоне устанавливается манометр, который будет показывать давление. Для его регулирования нужно установить специальное реле на верхней части переходника. Закрепить все соединения нужно с помощью герметика и ленты.
  • Подключаем исполнительный механизм, который будет подавать питание к компрессору при падении давления в ресивере ниже определенного уровня. Уровень давления выставляется за счет двух пружин: минимального и максимального предела. Механизм оснащается двумя контактами, которые нужно подключить к сети и к нагнетателю.
  • Провод фаз соединяем с сетевым входом, используя тумблер.

В целом, компрессор готов. Теперь его остается только покрасить и испытать на правильность функционирования.

Регулировка давления

Для проверки работы компрессора нужно подключить к нему какое-то устройство (пистолет для накачки колес или пульс для покраски). Далее при минимальном давлении включаем нагнетатель и внимательно контролируем манометр. На этом этапе нужно удостовериться, что мотор отключается при достижении нужного уровня давления, а все соединения герметичные.

Когда вы убедились, что воздух не пропускается, нужно спускать его с ресивера до того момента, когда мотор запустится. Если все работает правильно, то можно проверить устройство на практике, покрасив какую-то поверхность. Здесь не нужно ничего подготавливать заранее ведь главная цель – проверка работоспособности аппарата.

Техническое обслуживание

Как правило, ухаживать за компрессором, который вы сделали своими руками, довольно просто. Обслуживание заключается в периодической замене масла и фильтров.

Следует отметить, что именно от частоты таких операций будет напрямую зависеть длительность эксплуатации устройства. Ранее было сказано, что первая замена происходит при сборке конструкции, а затем в зависимости от частоты использования.

Для несложных задач обычному автолюбителю компрессор, сделанный самостоятельно, отлично подойдет. Если же вам нужен компрессор для профессиональной работы на станции технического обслуживания, то лучше купить дорогой аппарат от авторитетных производителей. Дело в том, что они сделаны для длительной и серьезной работы, поэтому в таком случае затраты будут оправданны. В общем, принимайте решение, учитывая ваши цели и возможности.

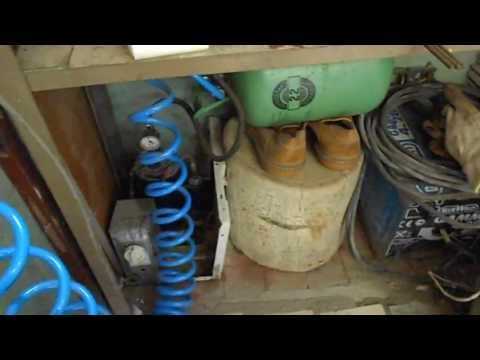

КАК СДЕЛАТЬ СВОИМИ РУКАМИ МИНИ КОМПРЕССОР ДЛЯ ГАРАЖА

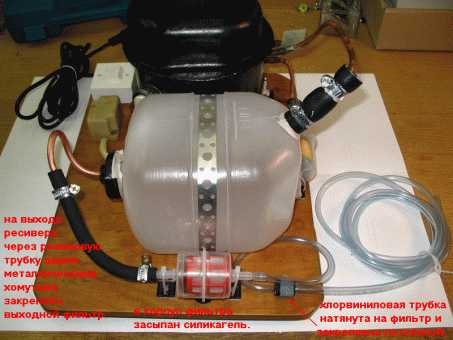

Компрессор своими руками из холодильника

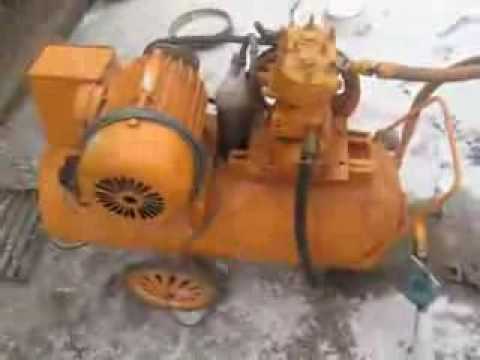

Компрессор на базе зиловского - ЗИЛ130

Как и зачем сливать конденсат из ресивера компресора

Как сделать компрессор?

kiarioinfo.ru

Изготовление воздушного электрического компрессора 220В своими руками: видео и все подробности

Воздушный компрессор, работающий от 220 В, в условиях дома или гаража необходим для различных целей: им легко подкачивать шины, делать ремонт, приводя в движение пневмоинструменты, сдувать пыль и стружку с обрабатываемых поверхностей, использовать в качестве краскопульта. В специализированных торговых точках представлен большой ассортимент пневмокомпрессоров, и такой агрегат стоит достаточно больших денег. Но при желании и наличии определенных навыков, компрессор возможно изготовить дома своими руками.

Самостоятельное изготовление устройства

Любой компрессор, изготовленный на заводе или своими руками, работает по простому принципу – мотор нагнетает воздух в емкость, где он находится под необходимым давлением, которое контролируется манометром. При падении давления до нижнего предела, двигатель начинает свою работу, и при достижении заданной величины – выключается. В зависимости от назначения, которое будет выполнять компрессор, можно изготовить как простейшее, так и полупрофессиональное устройство.

Агрегат монтируется на основании или раме, в качестве которых можно использовать любой подручный материал, к примеру лист ДСП или фанеры нужного размера, где все части размещаются таким образом, чтобы к ним был обеспечен удобный доступ на случай обслуживания, или при необходимости произвести ремонт. На роль ресивера отлично подойдут старые емкости тормозов КамАЗа, где уже присутствуют резьбы для штуцеров и клапан слива конденсата, или пустой баллон огнетушителя.

Иногда применяется несколько емкостей, и тогда в них ввариваются необходимые втулки и трубки, чтобы подсоединить остальную систему. В конструкции обязательно устанавливают влагоотделитель и воздушный фильтр, которые продаются в готовом виде. В качестве соединительных трубок применяют изготовленные из металла или кислородные шланги, применяющиеся для газосварки. Из автоматики отдельно приобретают пусковое и реле давления.

Что понадобится?

Основная часть изделия, изготовленного своими руками – это мотор-компрессор.

Его можно приобрести отдельно, но такие устройства не отличаются мощностью и надежностью, к тому же достаточно дорогие. Для этой цели подойдет компрессор холодильника, который лишен подобных недостатков, а ремонт такому агрегату при нормальной эксплуатации нужен крайне редко. Также понадобятся следующие материалы:

  1. Баллон-ресивер. Чем его размер больше, тем реже будет включаться мотор.
  2. Воздушный фильтр (подойдет от автомобиля или мотоцикла).
  3. Перепускной, он же обратный клапан, работающий при давлении 6 атм.
  4. Медные соединительные трубки и штуцера.
  5. Синтетические шланги, выдерживающие давление 6 атм.
  6. Платформа для крепления узлов и деталей.

Поэтапная сборка

После подготовки всех необходимых частей и деталей, приступают к сборке:

  1. Подготовка двигателя. Его задача – нагнетание в ресивер воздуха. Для этой цели желательно использовать агрегат от старого советского холодильника, так как он способен создавать большее давление, чем более новые импортные аналоги. В нем желательно произвести ремонт в виде замены масла на полусинтетику. Работы выполняются шприцом через запаянную трубку, которая предварительно вскрывается, после старое масло удаляют, заливают новое, а трубку герметизируют.
  2. Подготовка воздушного резервуара – ресивера. Для этого емкость от 10-литрового огнетушителя, кислородный баллон или ресивер пневмосистемы тормозов автомобиля очищают от ржавчины как снаружи, так и внутри, при необходимости делают ремонт и покраску. Для подключения к системе устанавливают необходимые штуцера и переходники, а также водопроводный крестовик.
  3. Сборка устройства. На прочное основание при помощи шпилек, хомутов, гаек и шайб крепят двигатель и ресивер, предварительно разметив и проделав необходимые отверстия. Согласно схеме, двигатель-компрессор соединяют с ресивером, от которого соединительный шланг идет к фильтру. После фильтра давление регулируется редуктором с манометром. Сборка завершается установкой выключателя, трубки, куда подключается аэрограф, пневмопистолет или другая нагрузка, а к платформе для лучшей мобильности крепятся небольшие колеса.

Схема работы компрессора, изготовленного своими руками, выглядит следующим образом:

Варианты изделия

В зависимости от сложности выполняемых задач, разработаны различные схемы компрессоров для изготовления своими руками, среди которых существуют как простейшие, так и полупрофессиональные варианты:

Простейший компрессор. Способен справиться с небольшим объемом работ, где требования к давлению воздуха не слишком высоки. Для его изготовления понадобятся:

  • Камера от колеса автомобиля, которая заменит ресивер;
  • Насос, оснащенный манометром;
  • Ниппель от камеры;
  • Набор инструментов, включая те, которыми производится ремонт автомобильной резины.

Изготовление компрессора выполняется следующим образом:

  • Автомобильная камера проверяется на герметичность, при обнаружении проколов или повреждений, производится ее ремонт;
  • В камере проделывается дополнительное отверстие, куда вставляется ниппель, через который будет выходить сжатый воздух или избыточное давление;
  • Насос подключается к основному соску камеры, а к дополнительному шланг, через который будет выходить сжатый воздух.

Полупрофессиональный компрессор. В отношении подобных устройств существует ряд требований, таких как равномерность поступления воздуха и отсутствие в нем каких-либо механических примесей. Они должны обладать необходимыми эксплуатационными качествами, надежностью и длительным сроком службы. Такое устройство по принципу действия не отличается от простейших компрессоров, но разница заключается в применении более мощного и надежного двигателя и ресивера, комплектующих, приборов и автоматики:

  • В качестве двигателя применяют автомобильный агрегат или мощный электродвигатель;
  • В качестве ресивера используют пустые огнетушители, ресиверы пневмосистемы грузовых автомобилей, кислородные или пропановые баллоны, а также самодельные емкости, способные выдерживать необходимое давление;
  • Трубки, манометры, фильтры, автоматика и переключатели побираются в зависимости от условий и нагрузки, которым будет подвергаться та или иная деталь изделия.
Для сборки своими руками более дешевого варианта компрессора, чем заводские варианты, но не уступающего им по возможностям, нужно внимательно изучить теоретическую и информационную базу, а также найти видео, в котором подробно описан процесс изготовления и сборки изделия.

На видео показан вариант изготовления из старого холодильника

Испытание и настройка

Готовый воздушный компрессор необходимо проверить на работоспособность. Для этого к нему подключается какое-либо устройство (наконечник для накачки шин или краскопульт), напускается нагнетатель, после чего контролируют манометр. Во время проверки важно убедиться, что при достижении в баллоне заданного давления, двигатель отключится, а все соединения сохраняют герметичность. После давление спускают, пока двигатель не включится. Если все прошло в штатном режиме – компрессор испытан.

Уход за изделием, собранным своими руками, заключается в контроле за состоянием фильтра и масла, и их замены. От своевременности технического обслуживания зависит срок службы агрегата – чем чаще он будет проходить, тем дольше не понадобится ремонт.

При наличии достаточного количества денежных средств, приобрести заводское изделие намного проще, что сэкономит массу времени и трудозатрат. Но опытные люди утверждают, что изготовленный своими руками агрегат при наличии ресивера и реле, в большинстве случаев более долговечно и намного эффективнее серийных образцов, а изготовление и ремонт самодельного компрессора обойдется его владельцу намного дешевле.

Вопреки общепринятому мнению, заводской компрессор чаще менее надежный, долговечный, и по многим эксплуатационным характеристикам уступает аналогичному изделию, изготовленному своими руками. Для этого нужен минимальный опыт осуществления подобных работ, знание схемы устройства, порядка сборки и наличие необходимых материалов. Ремонт, обслуживание и стоимость компрессора будет на порядок ниже заводского изделия.

generatorexperts.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
