Автоподъемник для гаража своими руками – как сделать, монтаж, фундамент, установка, чертежи, видео

alexxlab | 11.11.2018 | 0 | Вопросы и ответы

Содержание

изготовление подъёмного устройства своими руками

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

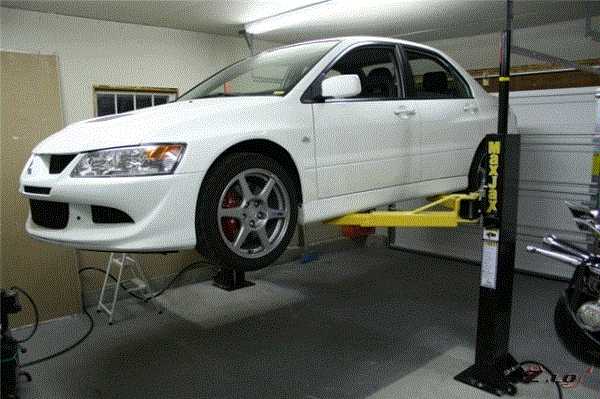

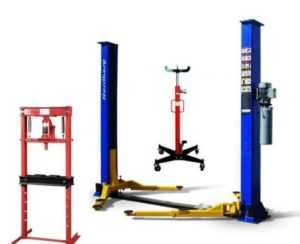

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража.

Подъёмники бывают:

  • одностоечными и двустоечными;
  • гидравлическими;
  • реечными;
  • пневматическими;
  • винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

  • исключение риска травмы во время работ по изготовлению устройства;
  • обеспечение запаса несущей способности оборудования;
  • создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом,

поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Автоподъемник своими руками для гаража

Не в каждом гараже человек может оборудовать смотровую яму. Но для ремонта транспортных средств она крайне необходима. Поэтому лучшим решением считается смастерить автоподъемник своими руками. Сделать это совсем несложно, имея элементарные навыки работы с элементарными механизмами.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

  • винтовыми;
  • гидравлическими;
  • цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Винтовой автоподъемник — принцип работы

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Цепной автоподъемник — схема

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

  • несколько мощных стальных уголков;
  • червячный редуктор. Минимальная грузоподъемность – 0,3 т;
  • металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
  • болты;
  • две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
  • крюк;
  • стальной трос толщиной 5 мм;
  • две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

  1. В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
  2. На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
  3. Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
  4. На поверхности плиты закрепляют червячный редуктор.
  5. Шпонку надевают на приводной вал и фиксируют.
  6. В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
  7. На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
  8. В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
  9. На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

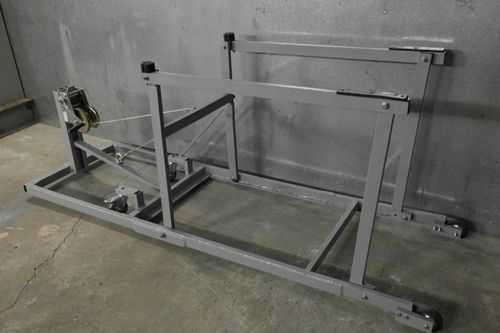

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

  1. Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
  2. Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
  3. В нижней части проделывают несколько отверстий для фиксации опорной трубы.
  4. Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
  5. Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
  6. На дерево устанавливается кусок резины.
  7. В нижней части коробки крепится сваркой проушина.
  8. Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
  9. Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
  10. К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
  11. К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
  12. Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
  13. Посередине задней балки приваривают узел для соединения всех балок между собой.
  14. Нижнюю балку делают сами по такому же принципу, как предыдущие.
  15. Устанавливают домкрат и стопоры.

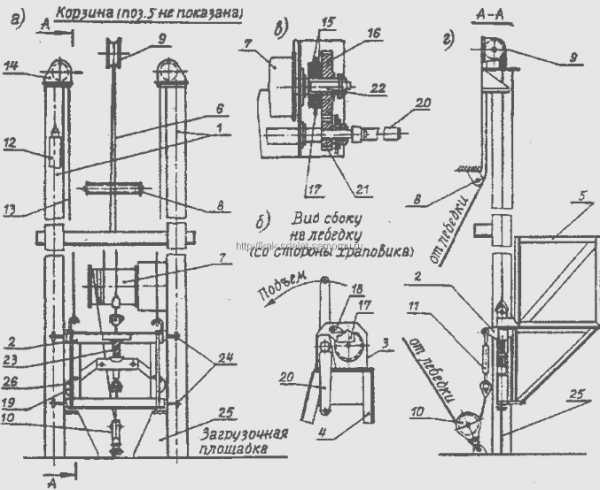

Автоподъемник своими руками — чертеж

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

  1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
  2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
  3. Выполняют перебор цепи.
  4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
  5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
  6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
  7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

  • большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
  • неправильная конструкция стопорного агрегата, выполненного своими руками;
  • разрушение стопорного механизма под действием большой нагрузки;
  • неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Видео: Самодельный подъёмник для гаража

promzn.ru

Как сделать надежный подъемник в гараже своими руками?

Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

  • гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

  • пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран.

Как сделать надежный автоподъемник для гаража?

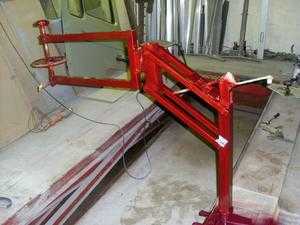

Подъемник в гараже

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и  силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

  1. Башмак.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

  1. Задняя балка.

Уголки (15см) собираются в квадраты при помощи струбцин.  В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

  1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

  1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

  1. Стойка.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

  1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

  1. Верхняя балка.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

  1. Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

  1. Нижняя балка.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.




stroybudni.ru

Подъемник в гараж своими руками : как сделать самому

Если двигатель автомобиля серьезно поврежден, то починка будет стоить достаточно дорого. Этим и объясняется тот факт, что многие автомобилисты, обладая соответствующими знаниями и опытом, готовы приступить к ремонту самостоятельно. Они готовы, но не приступают, ведь для этого двигатель необходимо вытянуть из капота, а по окончании работы установить обратно. Сделать это голыми руками, без специального подъемного механизма, невозможно.

Подъемник в гараж своими руками

Но смекалка и развитая логика, как известно, помогут найти выход из любой ситуации. И если у вас есть гараж, то можете воспользоваться опытом народных умельцев и построить самотормозящийся червячный подъемник.

Подъемник для двигателя

Обратите внимание! Многие специалисты не советуют использовать червячный редуктор в качестве автоподъемника: мол, червяки очень быстро разболтаются и перестанут удерживать двигатель.

Это, безусловно, так, но только когда подъемник используется, скажем, каждый день. Но вы же не планируете ежедневно снимать двигатель одной и той же машины, поэтому прочности механизма должно хватить надолго.

Содержание пошаговой инструкции:

  • 1 Что потребуется в работе
  • 2 Подъемник в гараж своими руками: инструкция
    • 2.1 Этап первый
    • 2.2 Этап второй
    • 2.3 Этап третий
    • 2.4 Этап четвертый
    • 2.5 Особенности эксплуатации такого подъемника
    • 2.6 Если автомобиль слишком большой
  • 3 Простой подъемник для переворачивания машины
    • 3.1 Видео – Автоподъемник в гараж

Что потребуется в работе

Для изготовления подъемника двигателя приготовьте следующие материалы/инструменты:

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Схема

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап третий

Наденьте на выходной вал другую «звездочку», в этот раз поменьше, соедините их.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрового стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов. Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором.

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении.

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

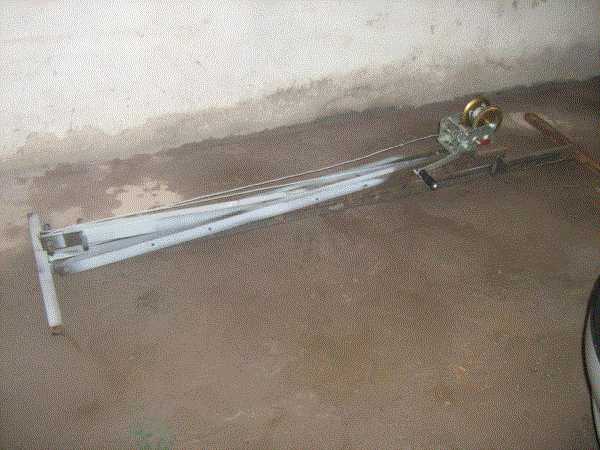

Простой подъемник для переворачивания машины

Подъемник

Подъемник

Подъемник

Подъемник

Вот уже несколько десятилетий самым простым и вместе с тем надежным способом подъема автомобиля считается переворачивание его набок. Действительно, ведь не только двигатель время от времени нуждается в ремонте, но и другие детали, к которым можно добраться лишь при помощи смотровой ямы. Однако такая яма есть не у всех, и народные умельцы сконструировали крайне простую, если не сказать примитивную конструкцию.

Простой подъемник для переворачивания машины

Для такого подъема требуется минимум три человека. Этот способ едва ли можно считать совершенным, ведь никто не хочет рисковать поцарапать машину о бетонный пол. Тем не менее, если другого выхода нет, то такой автоподъемник сможет вас выручить.

Его конструкция предельно проста, а технология изготовления понятна даже из фотографий.

Вот еще одна весьма похожая конструкция, имеющая всего несколько существенных отличий.

Видео – Автоподъемник в гараж

Альтернативой подъемнику может стать смотровая яма (разумеется, если конструкция гаража позволяет вырыть ее). Если сделать яму в человеческий рост, то вы сможете без труда осмотреть днище автомобиля. Если нет возможности оборудовать смотровую яму, то можно обойтись эстакадой (но она требует наличие достаточно высоких потолков в помещении).

presstile.ru

Как сделать автомобильный подъемник для гаража своими руками

Каких только приспособлений для гаража не существует в настоящее время. Каждый опытный автовладелец знает о необходимости такого устройства как подъемник. Но поскольку подъемник для гаража — инструмент достаточно дорогой, позволить себе его могут в основном предприниматели. А большая часть хозяев железных коней предпочитает домкрат, которого хватает на замену колеса и дополнительного технического обслуживания. По сути, указанные устройства используются не более 5 раз в год, а значит, гаражный дорогостоящий подъемник попросту может заменить другой инструмент, сделанный собственными руками.

Изготовление подъемника для гаража своими руками

Опытные специалисты не рекомендуют применять для бытового пользования гаражный червячный подъемник, поскольку данное изделие используется больше профессиональными мастерами в процессе демонтажа двигателя, а при частом использовании может разбалтываться. Но это больше похоже на миф, поэтому данный вариант мы также будем рассматривать.

Необходимые компоненты для самодельного подъемника в гараже

Чтобы изготовить гаражный подъемник своими руками потребуется набор инструментов, а также ряд деталей, которые мы рассмотрим ниже.

Первое, что нам нужно — это несколько стальных уголков с параметрами 75х75 мм и железная бывшего станка для работы со сталью. Посторонняя помощь нам не потребуется.

Из мелких запчастей еще нам потребуются болты (M8 — 8 шт.) и пара шпонок разного диаметра, который будут в форме звездочки. Такие часто можно встретить в обычном мопеде.

И еще несколько основных компонентов, такие как:

  • крепкие цепи с толстыми звеньями (более 20 — 30 мм) — 2 шт.;
  • стальной крюк — 1 шт.;
  • трос 5 мм — 1 шт.;
  • и конечно же, «червячный» редуктор с минимальной грузоподъемностью более 300 кг и передаточным весом от 60 кг

    Червячный редуктор

Руководство по сборке

Процесс сборки и монтажа автоподъемника в гараж достаточно простой. Сначала стальные уголки закрепляются на противоположных стенах. Сделать это нужно так, чтобы автомобильный капот потом находился под ними.

На эти уголочки устанавливается стальная плита и закрепляется восьмью болтами M8. Поскольку уголки с ней будут соединены не напрямую, плита должна перемещаться, в зависимости от расположения двигателя.

Далее устанавливаем на плите свой червячный редуктор и фиксируем большую шпонку на вале привода.

Следующим шагом будет установка цепи. Следует просверлить в плите одно отверстие в подходящем для этого месте и продеть в него цель, чтобы можно было ее сомкнуть в кольцо. После чего меньшую шпонку установить уже на выходном вале.

Выполнить в плите будущего подъемника еще два дополнительных отверстия. Через них продеть оставшуюся неиспользованную цепи, один конец которой необходимо накинуть на маленькую шпонку, а на втором надеть крюк.

Схема крепления подъемника

Вот и все. Самоделка готова к эксплуатации.

Использование подъёмника

Особенности эксплуатации подъемника для гаража своими руками еще проще, чем его изготовление.

Сначала удаляются болты, которые скрепляют двигатель с рамой автомобиля. Петли стального троса подводятся под двигатель и набрасываются на крюк. После перебора цепи начнет движение приводной вал и груз, а они в свою очередь натянут тросы. Двигатель поднимается очень медленно и максимально осторожно. Спешка в этом деле абсолютно не приветствуется.

После извлечения двигателя нужно остановить самодельный подъемник. Веса груза будет достаточно, чтобы надежно удерживать редуктор.

Далее совсем просто, машину следует отодвинуть, а на ее место поставить крепкий стол, который сможет выдержать вес двигателя.

Как сделать простой подъёмник своими руками

К сожалению, не каждый водитель имеет личный гараж с подъемником. А это означает только то, что ремонт придется делать или в сервисе, или у знакомых, или на улице. Хорошая новость заключается в том, что в последнем случае можно использовать специальный подъемник, который как раз и предназначен для таких ситуаций.

Чтобы сделать такое устройство потребуется несколько составных частей, которые образуют целостное изделие.

Фиксирующая основа

Для ее изготовления потребуется металлический лист с шириной около 3 — 4 мм, а также стальной штырь радиусом 6 мм и диаметром 12 мм, который приваривается к пластине. Деталь называется по-другому «Башмаком» и служит для фиксирования домкрата.

Задняя балка

Двухстоечный простой подъёмник

Находим стальные уголки 1500 мм — 4 шт., которые необходимо соединить в квадрат, используя струбцину. В него потом будет вставляться стержень, и фиксироваться точечной сваркой (электрозаклепками).

Верхняя балка

Для ее создания потребуется 2 уголка по 1710 мм, и стальные полоски шириной 64 мм, а также стальной лист 160х4 мм. Скрепляем уголки так, чтобы они образовали профиль «П». С одной стороны привариваем к ним лист, а сверху закрепляем пластину. Все это должно образовать прямоугольник. Спереди приваривается 2 направляющих от домкрата. В них делаются отверстия по 8 мм для болтов и гаек, которые будут работать как стопоры.

Площадка

Берем стальной лист 350x150x4 мм, на котором загибаем края. К ним привариваем полосу с отверстиями. Ширина полосы должна быть около 20 мм, а к ней крепим доску с резиновой полосой. Под низом необходимо установить рёбра жёсткости и направляющие. Готовую площадку следует скрепить к верхней балке.

Задний соединительный узел

Лист из металла 4 мм в ширину — 2 шт. Соединить половинки приваренной стальной полоской, которая устанавливается перпендикулярно.

Нижняя балка

Для ее изготовления потребуются гайки М16 и уголки на 32. Образовать из их прямоугольник с применением сварки, соединить его с будущим передним соединительным узлом гайками М16, предварительно сделав для них отверстия. Соединительный узел и балка скрепляются гайками, болтами и сваркой.

Стойка

Берем 4 уголка 1540 мм длиной. Сваркой и прихватами следует образовать квадрат. От каждого соединения следует отступить по 5 мм от краев и просверлить отверстие с радиусом 13 мм (диаметр 26 мм). К 5-ти миллиметровым отступам приваривается стальной стержень.
После этого делаются отверстия по 13 мм с отступом 100 мм, 80 мм, 190 мм, предназначенные для закрепления верхней балки и башмака.
Когда будет все готово, следует проверить проходимость балки сквозь квадратный профиль.

Передний соединительный узел

Изготовляется из:

  • 2-х труб длиной 300 мм и диаметром 1 дюйм;
  • одного уголка длиной 330 мм;
  • металлического стержня длиной 420 мм, диаметром 26 мм.

На каждом крае уголка нужно отмерить по 60 мм и срезать ножовкой специальные полки. А в центре проделать 16-ти миллиметровое отверстие. Согнуть уголок в форму «П», и соединить элементы со стойкой.

Пальцы

Для их изготовления понадобиться 3 стальных прута диаметром 12 мм. Отмеряем необходимую длину и сгибаем прут, предварительно разогрев место сгиба.

Выводы

С первого взгляда сделать подъёмник для авто собственными руками кажется невероятно сложно. Безусловно, для изготовления первого представленного изделия потребуется как минимум гараж, для второго — умения сварщика. Но это в большинстве случаем будет менее затратным делом, чем покупка нового изделия, да еще и с кучей ненужных опций, типа компрессора. Конечно, потребуется немало собственного времени, цена которого у каждого человека своя. Делайте выводы и принимайте взвешенное решение.



vseogarage.ru

Подъемник своими руками автомобильный в гараж: гидравлический, ручной

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Автомобильный подъемник для гаража

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

  • цепные механизмы;
  • винтовые;
  • гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

  • Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
  • Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
  • Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
  • Комплект болтов, крепежный крюк, шпонки формой звездочки.
  • Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
  • Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

  1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
  2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
  3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
  4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
  5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

инструкция по изготовлению своими руками и советы по сборке

Несмотря на заявленную прочность и долговечность работы, множество автомобильных компонентов сильно подвержены износу. Случается так, что автомобиль не заводится и нужно выяснить, в чём проблема. Чтобы поднять авто без посторонней помощи своими руками, потребуется специальный подъёмник.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раза в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

  • 2-3 стальных уголка с размерами 7.5×7.5×0.8 см.
  • «Червячный» редуктор. Важный момент — его минимальная грузоподъёмность должна быть от 300 кг, а передаточный показатель — 60 кг.
  • Стальная плита толщиной 1 см. Если имеется в наличии старый станок, предназначенный для работы с металлом, её можно взять оттуда (особых проблем не возникнет, плиту можно достать своими руками, без посторонней помощи).
  • Несколько болтов.
  • 2 штуки крепких железных цепей (не следует брать цепи с тонкими звеньями). Лучше всего подойдут изделия с диаметром около 2-3 см.
  • Крюк.
  • Пятимиллиметровый стальной трос.
  • 2 шпонки разного диаметра, имеющих форму звёздочки (их можно достать своими руками из обычного мопеда).

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

  1. Закрепить стальные уголки на противоположных стенах, чтобы капот машины располагался под ними.
  2. На уголки будущего подъёмника установить стальную плиту и закрепить её с помощью 8 болтов «М8». Благодаря тому, что прямого соединения плиты с уголками не будет, её можно будет перемещать относительно двигателя.
  3. Установить своими руками на плите «червячный» редуктор.
  4. Зафиксировать шпонку большего диаметра на приводном вале редуктора.
  5. В нужном месте на плите проделать отверстие, продеть через него цепь и сомкнуть её в кольцо.
  6. Установить шпонку меньшего диаметра на выходном вале редуктора.
  7. Проделать в плите подъёмника ещё 2 отверстия.
  8. Продеть через отверстия вторую цепь. Один конец накинуть на меньшую шпонку, а на втором своими руками установить крюк.

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

  1. Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
  2. Подвести под двигатель петли стального троса и набросить концы на крюк.
  3. Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
  4. Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
  5. Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

  • «Башмак». Изготавливается из металлического листа шириной 3-4 мм и металлического штыря, диаметр которого около 12 мм. Для создания этой детали своими руками достаточно приварить штырь к пластине. Деталь необходима для фиксации домкрата.
  • Задняя балка. Потребуются 4 уголка длиной 1.5 м. Уголки с помощью струбцины соединяются в квадрат, в который затем вставляется металлический стержень и закрепляется электрозаклёпками (точечной сваркой).
  • Верхняя балка. Изготавливается из двух уголков длиной 171 см, полосы металла, ширина которого 64 мм и металлического листа 160×4 мм. Уголки скрепляются между собой, образуя П-образый профиль. К ним с одного края приваривается лист, сверху закрепляется пластина и получается готовый прямоугольник. Спереди с помощью сварки устанавливаются 2 направляющие домкрата, на которых необходимо сделать отверстия для 8-мм болта с гайкой (выполняет роль стопора).
  • Площадка. Металлический лист шириной 350x150x4 мм. Необходимо загнуть борта и приварить к ним полосу шириной 20 мм, имеющую отверстия. К ней будет крепиться доска с полосой резины. Под низом площадки устанавливаются рёбра жёсткости вместе с направляющими. В итоге данная деталь своими руками крепится к верхней балке.
  • Задний соединительный узел. Требуется 2 металлических листа шириной 4 мм. Половинки соединяются с помощью приваренной металлической полоски, установленной перпендикулярно.
  • Нижняя балка. Создаётся из уголков на 32 и гайки М16. С помощью сварки уголки образуют прямоугольник, который соединяется с передним соединительным узлом. Для этого в нём нужно сделать отверстие под гайку М16. Затем необходимо скрепить соединительный узел и балку с помощью гайки, болта и сварки.
  • Стойка. Нужны 4 уголка длиной 154 см. Уголки образуют квадрат с помощью сварки и прихваток. После каждого соединения на расстоянии 5 мм от края необходимо просверлить отверстие диаметром 26 мм. Эти 5 мм необходимы для приварки металлического стержня. Затем снова необходимо сделать отверстия в 13 мм на расстоянии 10 см, 8 см и 19 см. Они предназначены для фиксации башмака и верхней балки. После завершения работы нужно проверить, насколько свободно проходит верхняя балка между квадратными профилями.
  • Передний соединительный узел. Здесь потребуется 2 трубы, длина которых 30 см, а диаметр 1 дюйм, 1 уголок длиной 33 см и железный стержень длиной 42 см и диаметром 2.6 см. На уголке с каждого края нужно отмерить 6 см и ножовкой срезать полки. В центре уголка необходимо сделать отверстие 16 мм. Затем уголок согнуть в форме буквы «П» и соединить детали со стойкой.
  • «Пальцы». Изготавливаются из 3 металлических прутиков диаметром 12 мм. Здесь достаточно отмерить нужную длину, разогреть это место и согнуть прут.

Несмотря на кажущуюся сложность, изготовить подъёмник для авто своими руками вполне возможно. Конечно, для создания первого варианта понадобится гараж, а для второго — навыки сварщика. Тем не менее это будет куда дешевле покупного изделия, правда, цену своей работы каждый устанавливает сам.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
