Банная металлическая печь – разновидности железных печей в баню, путеводитель по статьям, посвященным печам для бани из металла

alexxlab | 26.07.2019 | 0 | Вопросы и ответы

Содержание

разновидности железных печей в баню, путеводитель по статьям, посвященным печам для бани из металла

Главная страница » Печи для бани » Виды банных печей » Металлические печи для бани

Когда информации с избытком, в ней трудно ориентироваться и извлекать «рациональные зерна». На нашем сайте есть множество статей, способных помочь — объяснить, посоветовать, облегчить муки выбора. Чтобы читателю было комфортно, мы решили оформить раздел металлических печей в виде перечня наиболее существенных вопросов, на которые у нас есть ответы.

Заинтересовавшись содержанием, вы всегда можете получить более полную информацию, пройдя по ссылке к развернутой статье.

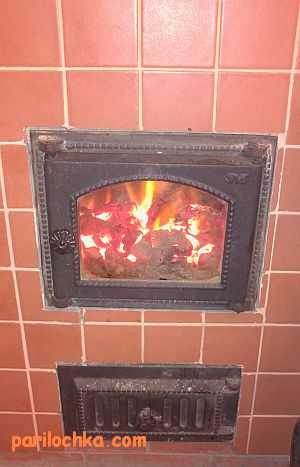

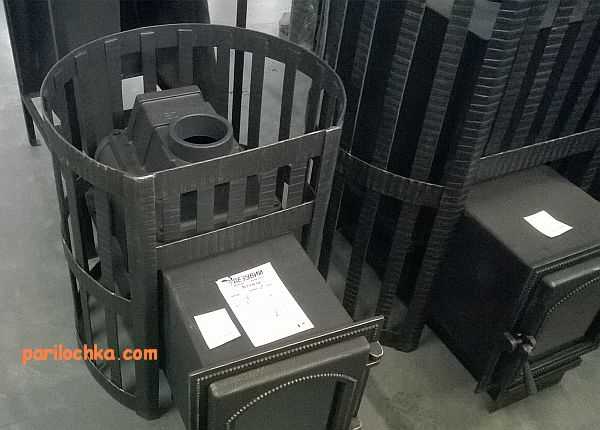

Чугунные печи

Чугун выбирают не только любители русской бани. Этот металл славится своей долговечностью, хотя он и хрупок, и боится перепадов температур. Взять в баню металлическую печь из чугуна — это лет двадцать провести в ее обществе.

Производителей, конечно, не так много, но и среди них есть получше-похуже. Мы поможем вам разобраться в том, кто есть кто на рынке банного чугуна. Читайте статью про металлические печи из чугуна с говорящим названием «Чугунные».

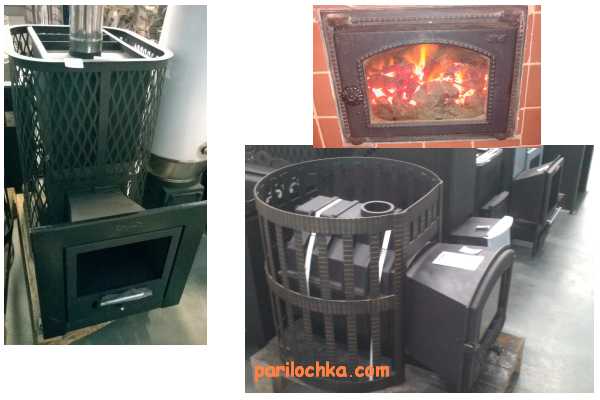

Металлические банные печи: чугунные, как правило дровяные. Конечно, из чугуна можно сделать и газовую печку, но в продаже вы найдете исключительно дровяные чугунные банные печи. Кстати, есть не банные, но тоже из этого металла — у них вообще нет никакой каменки. Присмотритесь к имеющимся вариантам, описанным в статье «Чугунные дровяные печи для бани».

Чугунные с закрытой каменкой

Любители русской бани знают, что им нужна печка с закрытой каменкой. А если нет хорошего печника, чтобы поставить кирпичную печку, то лучшим вариантом будет чугунная. Потому и ищут производителей нужных печек.

Мы собрали всю доступную информацию в обзоре «Ограниченный выбор: чугунные печи с закрытой каменкой» — там все имеющиеся на рынке производители, модели и их особенности.

Лучшие чугунные

Печь для бани из металла чугуна ищет тот, кто понимает толк в долговечном металле. При бережном отношении чугун будет лучшим из печей для бани из металла, потому что простоит все двадцать, если не тридцать лет. Однако производителей таких агрегатов крайне мало. О них и о достоинствах выпускаемой ими продукции можно узнать из статьи «Лучшие чугунные печи для бани».

Стальные печи на дровах

Чугунная стоит недешево, куда доступнее стальная печь для бани, да и выбор моделей так велик, что глаза разбегаются. Если смотреть только стальные дровяные, то даже так их все равно очень много. Выход тут один — определяться со своими предпочтениями и искать производителя, который наиболее им соответствует.

Печь из железа: лучшие для русской бани

Все знают, что лучшие для русской бани — кирпичные, однако и печи из железа не все одинаковы, есть среди них и несомненные лидеры, и аутсайдеры.

Познакомиться с первыми можно, если перейти по ссылке, ведущей к статье «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Лучшие дровяные железные печи в баню

Те, кто решился покупать железную печь в баню, разумеется, желает знать, какая из них лучше. А так как дрова — по-прежнему основной вид топлива в нашей стране, то мы решили прежде всего сориентировать читателя по дровяным печам — «Как выбрать лучшую дровяную печь для бани (для 3 категорий банщиков)».

Лучшая железная печь для бани

Выбор владельца бани невелик: либо у него будет железная, либо кирпичная печь. И если второй вариант точно не рассматривается по тем или иным причинам (а кирпич не лишен множества недостатков), то остается искать оптимальный вариант из железных. Мы же готовы поделиться с вами не только своими находками, но народным рейтингом, принять участие в котором могут все желающие. Его вы найдете в этой статье.

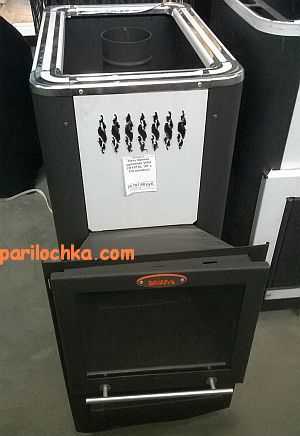

Дровяная Печь для бани «Харвия», из нержавейки

Финская «Харвия» очень популярна, и народу нравятся и ее электрокаменки, и дровяные печи. Причем у нее все модели печей для бани из нержавейки и/или конструкционной стали. Подробности модельных рядов в статье «Обзор дровяных печей для бани «Харвия»: особенности, значения маркировки и другие нюансы».

Разновидности

С баком для воды

Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды — полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».

С теплообменником

Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о

печке с теплообменником — именно в нем происходит нагрев воды, которая затем поступает в выносной бак. Разновидности конструкций вы найдете в статье «Выбираем печь для бани с теплообменником для воды и отопления».

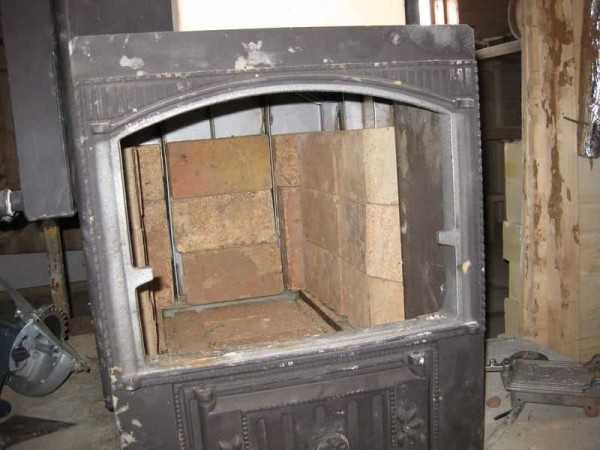

Печь-камин

Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке — большое каминное стекло или портал. Главное — правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать — наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

Печи для сауны

Финская баня — основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора — качество пара не имеет значения (сауна — баня суховоздушная), нагрев допустим до высоких температур.

В общем, все, что проще в изготовлении и применении — желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе — читайте статью «Печь для сауны».

Дровяные

Несмотря на то, что сауна все больше ассоциируется с электрокаменками, дровяные печи для сауны все еще пользуются популярностью — как на родине сауны в Финляндии, так и за рубежом. Более того, все, что плохо подходит русской бане, можно смело ставить в финскую. А все дело — в кондициях. Подробности — в статье «Что представляют собой печи для сауны на дровах и на чем основывать выбор такой печи? Купить или сделать?».

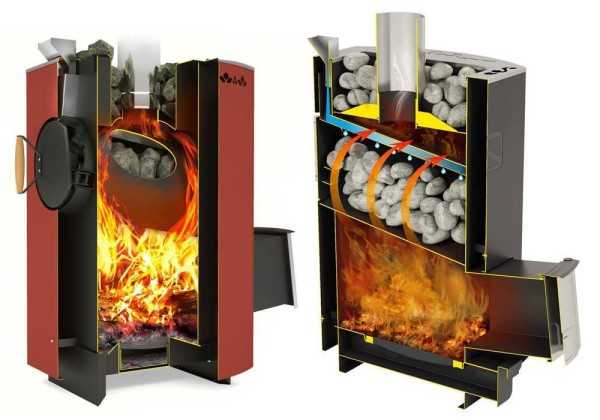

Конструкция печи из металла для русской бани

У русской бани есть несколько требований к печам, одно из которых — чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную.

Что это за деталь и каким вообще должна соответствовать печка в русской бане — читайте в статье «Особенности печей для русской бани».

Печь для русской бани с закрытой каменкой

Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Конструкция банной печи из металла для парилки

Для дачной парилки годятся самые разные конструкции печей из металла. Главное — чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.

Кому нравится русская парная — выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.

Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

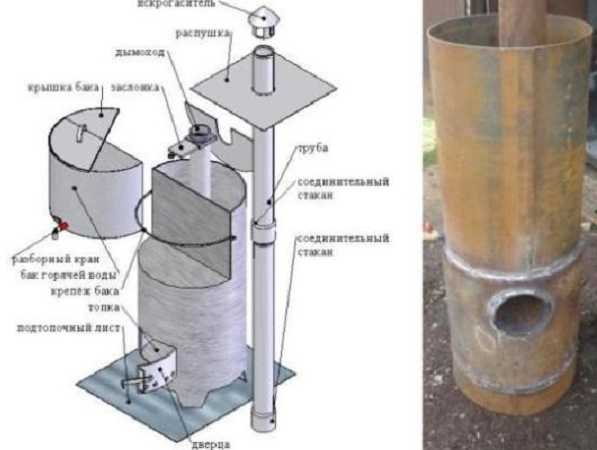

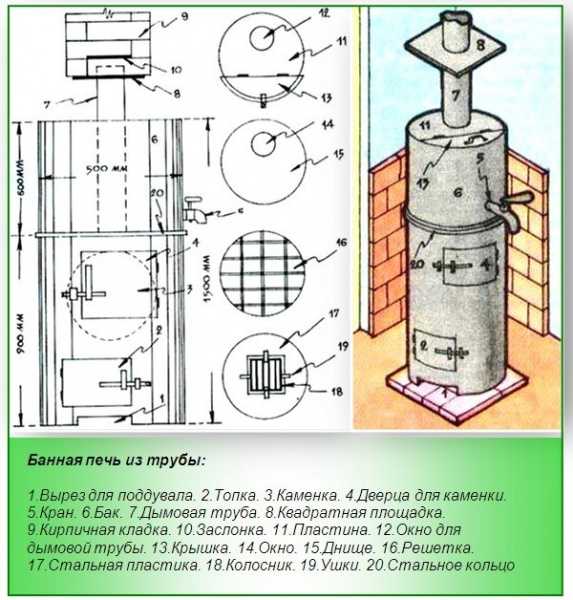

Металлические печи для бани из трубы

Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани — воспользоваться промышленной трубой большого диаметра — обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма — это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы- отличное решение.

Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки — читайте «Печь для бани из трубы».

Распространенные вопросы

Ниже — развернутые ответы на вопросы, которые часто возникают по металлическим банным печам.

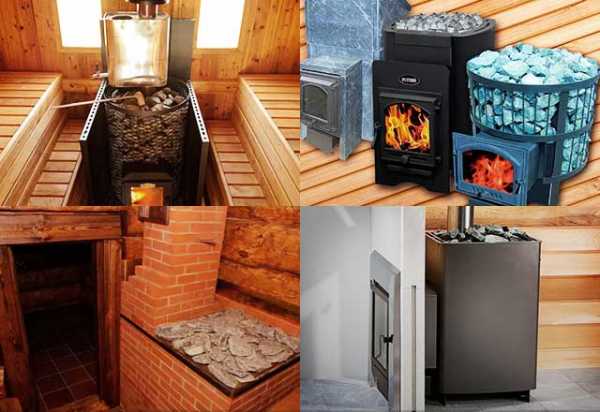

Кирпичная или металлическая печь для бани

Старинный спор банщиков о достоинствах и недостатках разных видов печей не закончится никогда. И мы вовсе не претендуем на то, чтобы поставить в нем последнюю точку. Мы лишь хотим, чтобы вы были информированы как о плюсах, так и о минусах того и другого варианта.

Кратко и по существу вопроса: достоинство кирпичной печи прежде всего в том, что она дает равномерное мягкое тепло на протяжении длительного времени, при этом камни в закрытой каменке нагреваются как надо и дают легкий пар. Кирпичную можно рекомендовать любителям русской бани, но они же должны знать вот о чем: топится она долго, несколько часов. Топить надо умеючи, чтобы не треснул дымоход. При эксплуатации понадобится постоянный уход за кладкой — она может выкрашиваться от температур. Вообще, печка для умелого банщика, даже если правильно поставлена. К минусам можно отнести

высокую стоимость и редкость хороших мастеров.

Достоинство металлической печи почти исключительно в скорости нагрева парной. Все остальное — недостатки, которые можно частично сгладить. Остывает она быстро. Это можно отрегулировать с помощью кирпичного или каменного кожуха. Он же погасит жесткое инфракрасное излучение. Стальные печи делаются из тонкой (2 мм в среднем) стали и имеют швы. Если сталь не хромированная, то все прогорает, ржавеет, швы лопаются. Не сразу, конечно. Чугунные в этом плане служат дольше — они литые и толще.

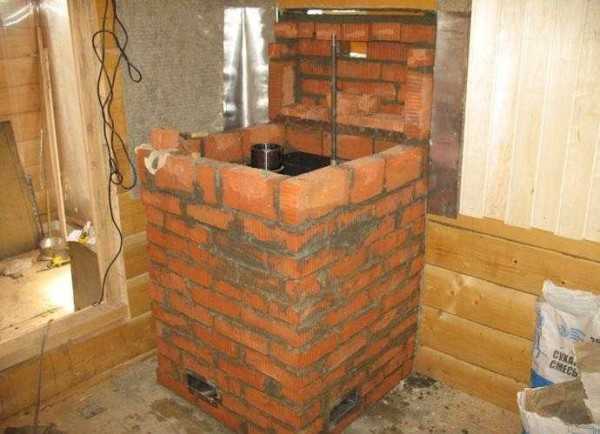

Как обложить кирпичом железные печи для бани

Прежде чем браться за кельму, разберитесь в том, какую функцию выполняет кирпичный кожух для железной печи в бане — это определит вас с формой и толщиной кладки. После этого нужно сделать расчет требуемого количества кирпичей. И если основание под печкой уже готово, то с этими данными можно приступать. Если только вы не захотите задержаться на четверть часа, чтобы прочесть статью «Как обложить железную печь в бане кирпичом».

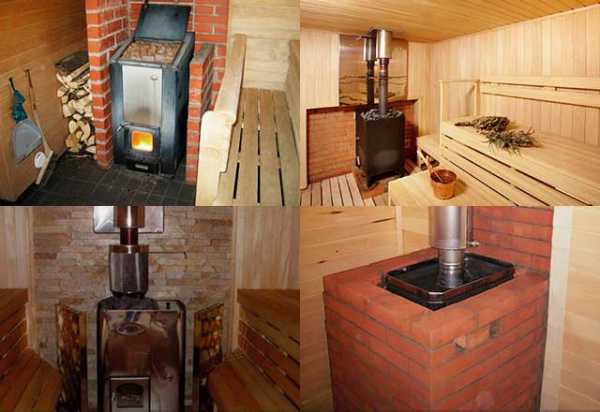

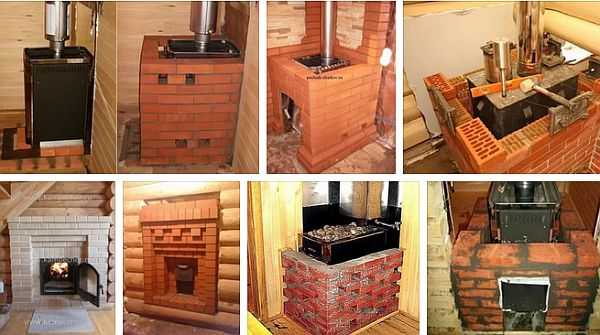

Металлические печи для бани: фото вариантов обкладки кирпичом.

Печь для бани: чугунная или стальная

Выше уже сказано немного о том, чем чугунная печка лучше стальной. Но тут вопрос бюджета — тот, кто может позволить себе дорогую чугунную печурку, может и выбрать сталь легированную хромом, которая тоже вполне долговечна. А так — стальные дешевле, служат меньше чугунных, не боятся механических и термальных повреждений (ну, не в такой степени, как чугунные).

Чугунные берут те, кто хочет вложиться один раз и надолго. А еще их берут любители русской бани — обложат кирпичом и получилась почти кирпичная печка.

Почитайте что-нибудь из наших статей про чугунные печи, чтобы получить более полное представление об этом металле в бане (см. выше).

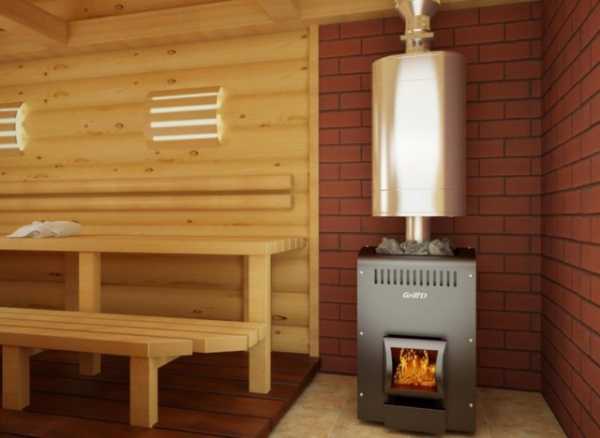

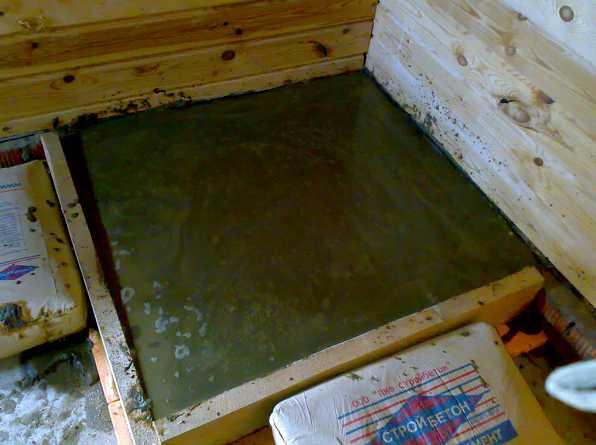

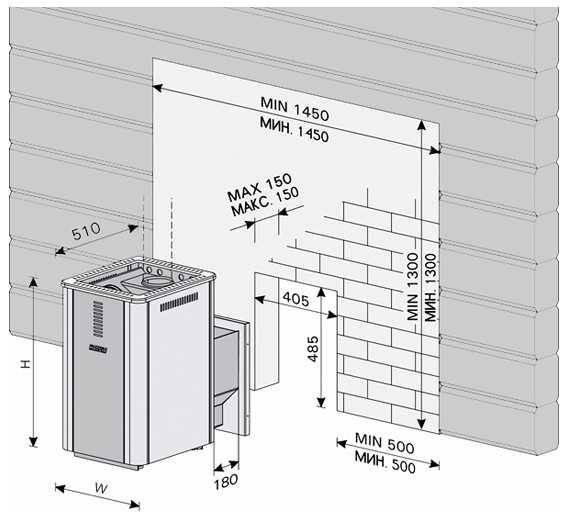

Печка для бани металлическая: установка в парной

О печи нужно задумываться еще до постройки бани, потому что есть целый ряд требований, связанных с ее местом в парилке. Печка для бани металлическая опасна — это понимает всякий, кто не хотел бы спалить собственную баню. Советуем ознакомиться с основными правилами установки печи в парной, которые минимизируют риск пожара, описанными в статье «Установка металлической печи в бане».

Как правильно топить баню с металлической печью

Среди металлических печей встречаются агрегаты с двумя типами розжига. Наиболее распространен нижний розжиг. Он применяется в печах с колосником и зольником.

Чтобы приступить к растопке, нужно подготовить некоторое количество мелко наколотых дров, буквально лучин, а также пригодится газета. Затем следует открыть шибер и заслонку поддувала — это делается для создания максимальной тяги внутри печи. Однако, в зависимости от погоды, тяга может возникнуть не сразу. Решением этой проблемы станет прогрев дымохода. Однако вам стоит подготовиться к тому, что при растопке часть дыма окажется внутри бани. (Заметим, что это происходит не со всеми печами, хотя зависит от устройства дымохода.)

СОВЕТ! Прогрейте дымоход, сжигая газету. Нескольких скомканных листов хватит, чтобы пошла тяга.

После начинают закладывать первую порцию дров. Объем закладки треть или две трети от объема камеры сгорания. Не больше! Стоит ли говорить, что они должны быть сухими и соответствовать по длине размерам топки? Бывает, что хозяин кладет дрова более длинные, чем вмещает камера сгорания, они торчат наружу и в любой момент могут стать причиной пожара!

Поддувальная дверца или заслонка держится открытой вплоть до появления первых углей. Потом ее прикрывают, но внимательно следят за тем, как меняются цвета: чем темнее и краснее пламя, тем меньше в топке кислорода — дверцу надо все-таки снова приоткрыть, если же пламя светлое, белесое и слышно гудение печи, то тут тяга явно избыточная — отрегулируйте ее дверцей поддувала и шибером. Правильные цвет огня в топке — желтый, цвета соломы.

Вторая закладка делается только после того, как первая прогорает до углей. Количество закладок зависит от того, насколько прогрета баня. Когда температура в помещении достигнет желаемого уровня, можно переходить на режим медленного горения. Для этого тягу уменьшают, а в топку кладут всего 1-2 полена.

ВАЖНО! Ни в коем случае не закрывайте шибер полностью. Это сулит не только неприятность в виде попадания дыма в помещение, но и делает вероятным отравление угарным газом. Впрочем, есть шиберы с зазорами, которые физически невозможно закрыть полностью.

Породы древесины тоже имеют значение: хвойные быстро засорят ваш дымоход, так как выделяют много смол. Лучшими считаются березовые поленья, а также дубовые, ольховые, осиновые. Хороши дрова и из фруктовых деревьев. Допустимо использовать топливные брикеты.

ВНИМАНИЕ! Нельзя топить банную печку углем. Нельзя использовать жидкость для разжигания угля. И не стоит жечь в печи мусор.

Почему дымит железная печь в бане

Если вы не в первый замечаете, что дымит железная печь в бане, то в первую очередь стоит проверить конструкцию на наличие дефектов. Это относится прежде всего к печам-самоделкам, однако и заводские могут иметь брак. Либо же печь может просто прогореть от старости и интенсивного использования — если топка потеряла герметичность, дым неизбежно пойдет в помещение.

Вторая распространенная причина задымления — это недостаток тяги. Нужно проверить дымоход — не нуждается ли он в прочистке.

Выше говорилось о том, что дрова не должны заполнять топку более, чем на 2/3. В противном случае как раз и возможно появление дыма.

Не забывайте! Нельзя допускать горения вне пределов топки, то есть в топочном тоннеле. Это происходит, когда закладываются дрова большей длины, чем топка.

Стоит также обратить внимание на регулярность появления дыма и окружающие обстоятельства. В одних случаях только при ветре дым возвращается в баню, тогда решение простое: надо поставить защитный колпак (дефлектор) на вершине трубы.

В других случаях причиной может быть находящееся рядом высокое препятствие для ветра. Но оно должно быть действительно рядом с трубой, тогда дым появляется из-за него — поможет увеличение длины трубы и установка дефлектора. Аналогично решается и проблема с недостаточной высотой трубы над коньком крыши — минимальное расстоянии должно составлять полметра.

Чем покрасить железную печь в бане

Для покраски годится термостойкая краска, способная выдержать нагрев в несколько сотен градусов. Кроме того, подобные красители обычно еще и устойчивы к ржавчине.

Например, кремнийорганическая эмаль (КО) спокойно переносит температуру в 600 и более градусов. Она не боится перепадов температуры и обладает отличными показателями адгезии к металлу.

Российская «Церта» способна пережить и 700 градусов с лишним. А если вы возьмете краску черного цвета, то ее жаростойкость еще выше — ей и 900 градусов нипочем.

«Тиккурила» выпускает «Термал» — долговечную алкидную эмаль, которой тоже можно покрасить железную печь в бане.

Но это краска в банках. А если хотите покрасить с баллончика, берите эмаль «Кудо».

Помимо этого есть специальные красители, которые рассчитаны на действие прямого огня. Такими можно покрыть изнутри топку. Но стоят они недешево.

Важный момент! Когда будете выбирать краску, спрашивайте у консультантов, рассчитана ли она на действие пара. Более подробно вопрос покраски печи рассмотрен в этой отдельной статье.

***
Что ж, наш путеводитель по разделу металлических печей для бани завершен. Если у вас остались вопросы, на которые вы не нашли ответа — задайте их в на странице для связи.

parilochka.com

Металлические печи для бани: пример устройства самоделки

Металлические печи всегда были серьезной конкуренцией для кирпичных – и в частных домах, и в банях. Они быстро нагреваются и просты в монтаже, что и привлекает сегодня тех, кто строит свою заветную парную своими руками. С одной стороны, металлическая печь для бани отличается эстетичностью и хорошей теплопроводностью. Но, если использовать ее технически неправильно, не избежать пожара. Вот почему так важно учесть все нюансы – о чем и будет эта статья.

Какими бывают современные металлические печи?

Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.

Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.

Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.

Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
Бывает железная печь для бани разной и по виду топлива:

Электрическая

Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.

Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.

Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.

Пример установки жаростойкого экрана на печку и ее облицовка мыльным камнем — талькохлоритом

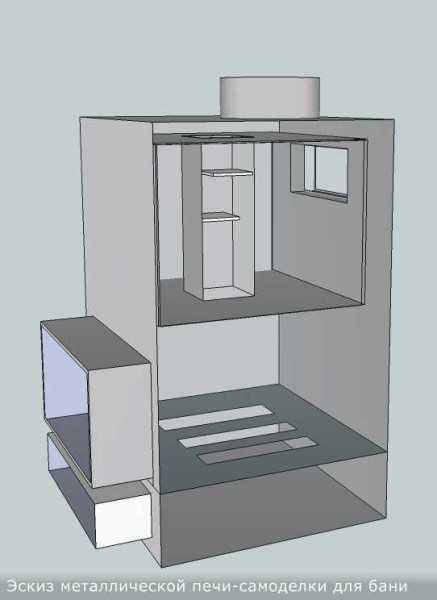

Пример устройства металлической печи-самоделки

Сколько бы не ругали самодельные железные печи для бани за «жесткость» тепла, преимуществ у них куда больше, чем недостатков:

Парилка полностью прогревается буквально за 1,5 часа – ведь металл обладает куда большей теплоотдачей, нежели кирпич или камень.
Угарным газом отравиться практически невозможно: все вредные вещества при сгорании дров уходят в дымоход, а не проникают через невидимые щели.
Даже, если дрова мокрые – помещение не задымится.

Но устанавливать железные печи в баню нужно грамотно: не ближе, чем на метр от стен, только рядом с дымоходом и на хорошее, массивное основание из огнеупорных материалов.

Неплохая самодельная железная печь для бани может быть сделана и своими руками – на самом деле это не так сложно, как кажется. А то, что по внешнему виду она будет уступать эффектной магазинной – это пустяк, ведь все равно понадобится кирпичный экран, который все закроет. Главное – чтобы толщина металла была не менее 10 мм.

Монтаж железной печи в стену бани из бревен

Всего в печке две главные части: одна для топки, вторая – для бака с водой. Внизу трубы нужно будет сделать вырез до 20 см шириной – это будет поддувало, над ним же – смонтировать круглую стальную пластину. После чего вырезается ниша для топки, и из куска металла – дверца. Теперь над топкой приваривается каменка – так, чтобы от ее верха до дна было не меньше, чем 10 см. И, наконец, бак для горячей воды – в нем будет отверстие для дымовой трубы. Важно при этом всем внимательно следить за герметичностью всех швов.

Почему так важна форма печи?

От формы печи зависит и ее производительность, и удобство эксплуатации. Так, чаще встречаются такие металлические печи: цилиндрические, фигурные, горизонтальные и наиболее практичные – прямоугольные. Последние хороши тем, что уголоватые зоны их никогда не накаляются докрасна, а потому именно такой каркас в буквальном смысле «держит» форму печи. Хотя даже при такой конструкции ребра жесткости лишними не будут – их можно оборудовать с помощью приваренных уголков.

А вообще форма топливника полностью определяет, какие именно элементы будут больше нагреваться, а какие – меньше. И разогрев одного элемента (к примеру, низа) приводит к уменьшению степени нагрева стенки от зоны горения, что помогает помещению парилки разогреваться более равномерно и устанавливает баланс тепловых потоков. Во-вторых, правильный разогрев определяет механическую устойчивость конструкции. И менее устойчива в этом плане цилиндрическая и круглая печь – вот почему стенки у нее всегда очень толстые, усиленные. В прямоугольной же тонкие стенки держатся за счет холодных углов, но и коробления со временем избежать не получится – это факт.

Установка металлической печи должна проходить по всем правилам — жаростойкие экраны и фундамент, если понадобится

Но правильно выбрать металлическую печь по одной только форме и материалу не так просто – есть масса важных моментов. И самое главное – это предупредить возможное коробление стенок печки, т.е. сплющивание печи из-за перегрева. Это крайне опасно в плане пожара: перегрев металлических стен приводит к образовании трещин в так называемых «складках коробления», которые со временем расширяются и приводят к воспламенению бани.

Об этом процессе более подробно: горячие листы металла естественным образом увеличиваются в линейных размерах, сильно вспучиваются — и оттого гнут соседние, более холодные части печи. И при остывании они уже не могут вернуться в прежнюю форму. А потому при выборе металлической печи для бани или ее самостоятельно изготовления важно провести тщательный осмотр всех ее стенок на предмет прогаров или трещин.

Если же все окажется в порядке – новая металлическая печь будет радовать теплом и прочность еще много лет!

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

4 вида железных печь для бани [+10 ФОТО]

Определённое количество людей считает, что железные печи для бани хуже кирпичных, хотя ни одного чёткого и вразумительного довода по этому поводу не приводится, скорее всего, просто срабатывает консервативное мышление. Тем более что топка из металла всё равно обкладывается кирпичом, а верхняя часть закрывается камнями.

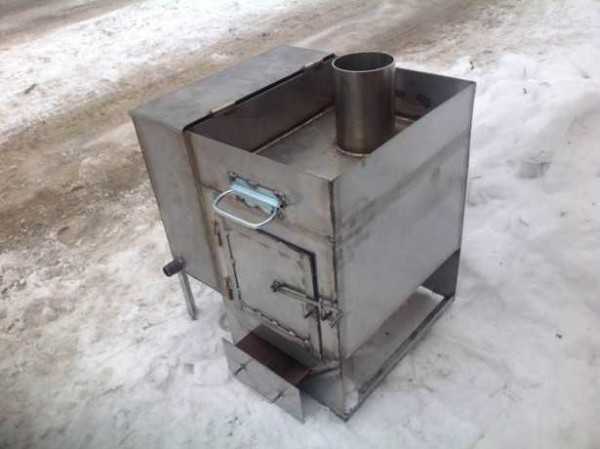

Железная печь в баню из листового металла

Сейчас мы рассмотрим некоторые модели и способы их монтажа, а также вам предлагается демонстрация тематического видео в этой статье.

Как это делается

Виды металлических печей

Железные печки для бани можно делать по такому принципу

Конечно, наиболее просто сделать железную печь для бани по принципу «буржуйки» — уходит минимум материала и так же мало времени. Но, несмотря на всю экономию выгоды от этого тоже получается мало — слишком много расходуется дров и тепло тоже выветривается очень быстро, как правило, твердотопливные агрегаты обкладывают кирпичом, а в самой топке избегают прямой тяги.
Кроме того, такие отопители можно приобрести в магазине (онлайн или офлайн) с учётом квадратуры помещения парной. Безусловно, цена такого приобретения получится несколько выше, зато вы избавитесь от предварительных конструкционных расчётов и самих сварочно-монтажных работ.

Газовый нагреватель

Газовая железная печь в бане отличается очень быстрым разогревом — форсунка нагревает поддон, передавая температуру на камни, и в результате те накаляются до 200°c. Такой экстрим (быстрый разогрев и охлаждение) хорошо выдерживают окатыши, взятые с речного или морского дна — обычный гранит просто рассыпается от резких перепадов температуры. Зачастую агрегаты такого типа снабжены котлом для воды, которую можно использовать для помывки, а если его нет, то в таком случае, конструкцию очень легко ним дополнить.

Электрические банные печи

Если говорить о преимуществах, электрических обогревателей, то сразу же можно указать на то, что для них не нужна вытяжная труба для отвода продуктов сгорания. Это позволит устанавливать печь в нужном вам месте, ведь вы получаете достаточно мобильный обогреватель, который к тому же очень лёгкий и легко подключаемый к источнику электропитания. Правда, в связи с подключением должна чётко соблюдаться инструкция, данная заводом-изготовителем, чтобы не допустить форс-мажорных ситуаций и исключить возможность поражения электрическим током.

Рекомендация. Для подключения отопительного агрегата к электросети используйте отдельный контур заземления (не зануления). В качестве защитных автоматов устанавливайте УЗО, разрывающее и ноль и фазу одновременно.

Металлические печи на твёрдом топливе

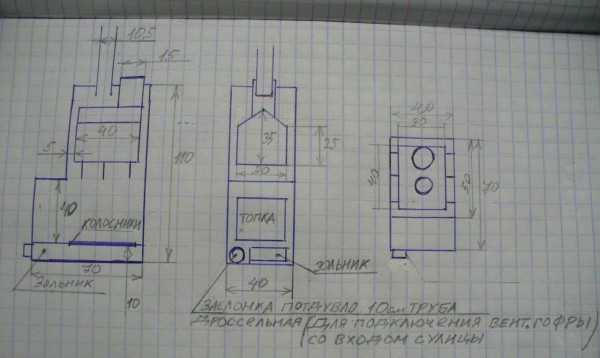

Простой чертеж железной печи для бани

В таких ситуациях очень часто возникает довольно-таки резонный вопрос — а что лучше, пойти в магазин и купить продукцию там, потратив на это определённую сумму денег или же искать (делать самому) чертежи железных печей для бани, чтобы потом потратить кучу времени на её изготовление?

Как говорится, палка о двух концах, и у каждого варианта есть свои преимущества и недостатки, причём с точки зрения оппонентов все они являются решающими и неоспоримыми. Что ж, это действительно так, но всё дело в том, что у каждого человека есть свои предпочтения и то, что не нравится одному — вполне приемлемо и даже желательно для другого (узнайте здесь, где применяется плита под баню).

Например, основным аргументом в пользу приобретения готовых металлических печей выдвигают то, что деньги, потраченные на их покупку, можно вернуть с лихвой за то время, которое вы потратите на изготовление самодельной конструкции и это правда.

Другая сторона рассуждает не менее логично, заверяя себя и окружающих в том, что свободное время, проводимое у телевизора или за кружкой пива лучше употребить на пользу и в этом случае они тоже не погрешат против истины. Но можно вспомнить о том, что очень богатые и великие люди тратили своё время на вышивание или выращивали капусту (разумеется, на огороде, а не в банке) и никто от этого не пострадал!

Так что мы не будем категоричными в принятии решений и оставим выбор за пользователями и их личными предпочтениями, но, тем не менее, всё-таки рассмотрим некоторые чертежи железной печи для бани и сборку самой конструкции. Просто готовые агрегаты не нуждается в исправлении, да и схемы к ним прилагается заводом-изготовителем, то и говорить о них особо как бы и не о чём.

Агрегаты типа «буржуйки»

Самым простым металлическим обогревателем для бань, как об этом и упоминалось выше, можно назвать конструкции из листовой стали, сделанные по типу «буржуйки». Само устройство состоит из металлического закупоренного ящика, снабжённого топочной дверкой и вытяжной трубой.

Сама простота конструкции не позволяет эффективно отдавать тепло в помещение из-за того, что продукты сгорания прямым каналом вытягиваются на улицу, а вместе с ними уходит и тепло.

Такой дестабилизирующий эффект происходит из-за того, что на дымоходе отсутствуют какие-либо лежаки и колена, то есть, прямая тяга требует большого расхода твёрдого топлива, что более полезно для сжигания нежели для обогрева. Ещё одна проблема заключается в их ненадёжности, а значит, они небезопасны, что само по себе не может быть хорошим условием для комфортного отдыха.

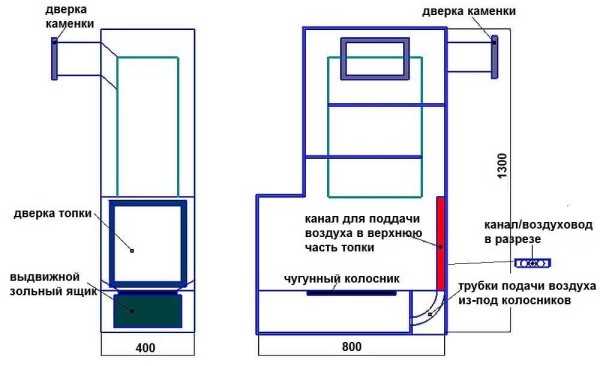

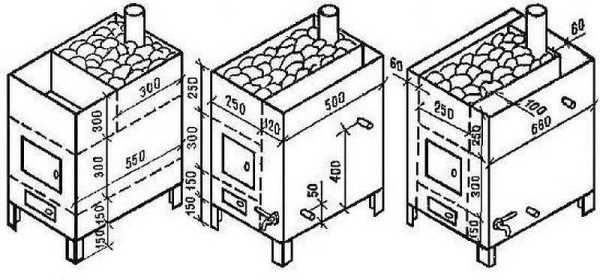

Чертежи железной печи для бани в разных проекциях

Для самостоятельного изготовления хорошей металлической конструкции, в первую очередь, необходимо запастись листовой сталью толщиной не менее 10 мм, чтобы при поднятии температуры она не прогорала.

Безусловно, будет гораздо лучше, если вы будете использовать для этого нержавеющую сталь, во всяком случае, для поддона, на который будет попадать влага для испарения — это тоже намного увеличит эксплуатационный ресурс вашего изделия.

Рекомендация. Вся нержавеющая сталь изготавливается согласно ГОСТ 5949-51 и содержит от 0,15% до 0,45% углерода и от 12% до 14% хрома, но не любая из них может выдерживать высокие температуры без последствий. Как правило, для таких целей употребляются марки с повышенным содержанием хрома, например, Х17; Х25; Х23Н18; Х12ЮС и так далее.

Фото печи с котлом практически готовой к установке

Безусловно, если у вас есть готовая схема железной печи для бани, то вам будет гораздо проще её собирать, но не под каждое помещение можно найти подходящий чертёж, ведь все парилки очень отличаются, как по объёму, так и по внутреннему устройству (полки, окно, дверь).

Учтите, что вам вовсе не обязательно строго следовать параметрам, заданным на каком-либо чертеже — гораздо важнее сохранить принцип всего устройства, который позволит использовать агрегат с максимальным КПД при наименьших затратах топлива (дров). Очень важным, даже можно сказать, самым главным моментом при осуществлении сварочных работ является идеальность шва, чтобы соблюдалась герметичность корпуса, и угарный газ не мог проникнуть в помещение.

Совет. В том случае, если вы надумали самостоятельно собирать агрегат, то есть, использовать собственный чертёж — не старайтесь его усложнять. Чем проще конструкция, тем она безопасней, или просто можете масштабировать понравившуюся вам конструкцию, уменьшив её размеры.

Схема теплообмена в каменке

Перед тем, как начать конструировать и/или монтировать банную печь своими руками, вам следует знать, что такие конструкции могут быть закрытого, открытого и комбинированного типа.

Закрытый вариант очень удобен для небольших (семейных) парилок, где сам агрегат обкладывают кирпичом с проволочной перевязкой кладки для повышения прочности стен. Сверху на топку устанавливается или приваривается решётка для камней-окатышей — такая конструкция удобна и нагревается достаточно быстро.

Открытую конструкцию тоже можно применять для небольших помещений, но и для большого объёма она тоже пригодна. Здесь бак имеет несколько меньший объём, но каменка получается открытой, что позволяет в течение 1-1,5 часов «нагнать» в парной нужную температуру.

Комбинированный тип гораздо сложнее и состоит из двух задвижек и такого же количества поддувал для топливника, а также четырёх труб, но в виду сложности такой конструкции, для неё нужно выделить отдельную тему, поэтому мы обсудим её в другой статье.

Круглая форма банной печи

Несмотря на то, что самодельные печи для бань обычно получаются более громоздкими, а порой и неуклюжими, у них, без сомнения есть свои преимущества, которые явственно видны при их использовании и монтаже.

Во-первых, такой агрегат всегда можно сделать, учитывая объём помещения, что приведёт к наиболее рациональному расходу топлива.
Во-вторых, практически не бывает случаев, чтобы такие отопители пропускали угарный газ даже в минимальном количестве.

Конечно, не следует забывать о том, что нужно выдерживать расстояние от стен и потолка в размере не менее 100-120 см, но если со стороны стен печь можно оградить кирпичной кладкой, то для открытой каменки это невозможно сделать для потолка. Это говорит о том, что агрегат нельзя устанавливать слишком высоко от пола, но, тем не менее, для него нужно оборудовать прочное (желательно, бетонное) основание.

Заключение

В заключение можно обратить внимание на форму, которую имеют железные печи для бань, причём, это могут быть, как заводские, так и самодельные конструкции. Интересно, что они могут быть фигурными, цилиндрическими, горизонтальными и прямоугольными, где последний вариант наиболее практичен. Дело в том, что угловые зоны у прямоугольника не нагреваются докрасна и это увеличивает её жёсткость (узнайте также как самостоятельно сделать стол для бани).

9ban.ru

Металлические банные печи своими руками

Металлическая печь для бани своими руками

Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.

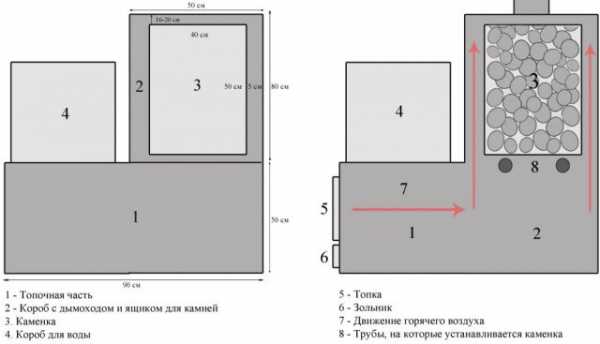

Металлическая печь в форме сапога

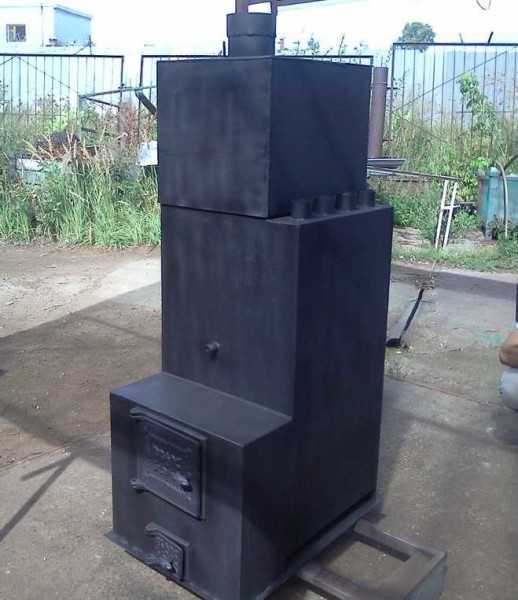

Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.

Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка. задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.

Этапы изготовления

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

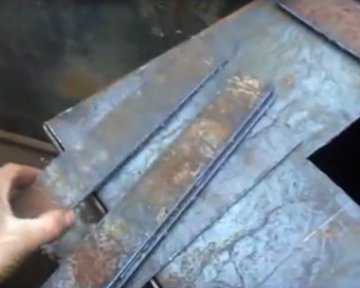

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

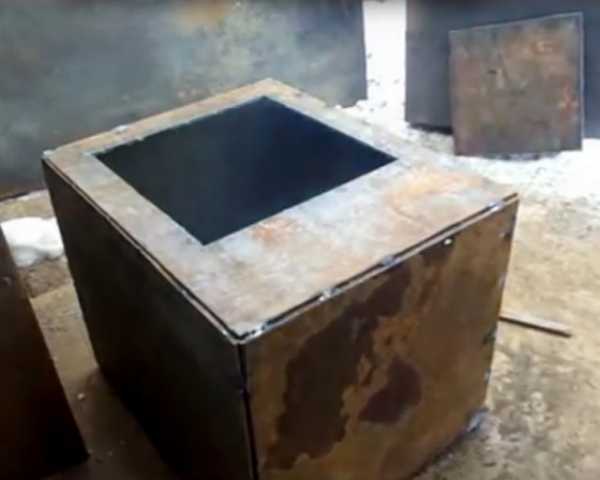

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

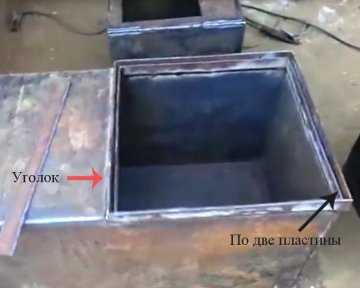

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

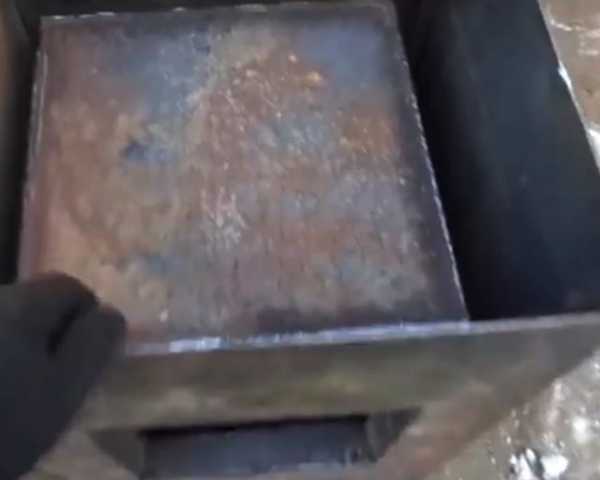

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм .

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб. в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки .

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками. предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

Установка металлической печи

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют. облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими руками
Часть 1

Часть 2

Часть 3

Часть 4

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

Футеровка — обложить топку изнутри жаропрочным кирпичом

Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3. размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Как сделать банную печь из металла

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м 3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

К сведению! Указанная конструкция является самой безопасной и практичной в использовании, требует минимального количества раскройных и сварных работ.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

Сварочное оборудование и материалы,
Лист металла толщиной 5мм и размерами 60х350см,
Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание. Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно. Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250 о С. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

Протапливать печь и прогревать баню удобнее из предбанника;
Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

Обсудить статью на форуме

Источники: http://svoimi-rukamy.net/13-pech-dlya-bani-iz-metalla.html, http://baniwood.ru/kak-sdelat-metallicheskuyu-pech-dlya-bani.html, http://bouw.ru/article/kak-sdelaty-bannuyu-pechy-iz-metalla

teplosten24.ru

как сделать своими руками, чертежи, размеры и схема установки

Эргономичные металлические печи являются отличной альтернативой громоздким кирпичным каменкам, которые подходят для обогрева частной бани.

Устройства отличаются быстрым нагревом, высокой теплопроводностью, простотой монтажа, минимальным уходом и долговечностью. А при желании простую печь из металла, которая бы полностью соответствовала всем потребностям владельца, можно сконструировать самостоятельно из подручных средств.

Содержание статьи

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

Широкий функционал. Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
Высокий КПД. Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
Эргономичность. Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
Пожарная безопасность. Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
Комплектация. Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
Эстетичность. Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Достоинства и недостатки металлических конструкций

Можно выделить основные положительные характеристики, которыми наделена металлическая печь для бани:

Быстрый нагрев корпуса – к основным процедурам можно приступать уже через 2-3 часа после начала прогрева печи.
Эргономичный корпус – компактные габариты позволяют устанавливать печь даже в маленьких помещениях.
Отсутствие фундамента – оборудование не требует возведения прочного фундамента, достаточно ограничиться облегченным основанием.
Поддержание постоянного процесса горения – конструкция позволяет поддерживать оптимальный температурный режим на протяжении всего времени проведения оздоровительных процедур.
Образование мягкого и чистого пара и аккумуляция тепла внутри помещения.
Доступная стоимость материалов для самостоятельного изготовления конструкции.
Большой срок эксплуатации готового устройства, который может составить от 6 до 26 лет.
Надежная эксплуатация, если в процессе сборки и монтажа конструкции были соблюдены основные требования пожарной безопасности.

Наряду с положительными моментами, банная печь из металла обладает существенными недостатками:

Быстрое остывание металла после завершения процесса горения.
Не подходит для обогрева больших площадей.
Требуется обеспечение противопожарной защиты конструкции и прилегающих к ней поверхностей.

Выбор готовой металлической печи

Чтобы правильно выбрать готовую печь для бани из металла, рекомендуется учитывать ряд важных параметров, как:

Диапазон рабочих температур.
Скорость обогрева помещений.
Общие габариты оборудования и объем топочной камеры.
Материал для изготовления корпуса.
Тип компоновки конструктивных элементов.
Тип используемого топлива.
Особенности эксплуатации и технического обслуживания.

Современный рынок представлен металлическими отопительными печами для бани следующих типоразмеров:

Мини-устройства для обогрева помещений площадью от 10 до 12 кв. м.
Стандартные печки для помещений площадью от 12 до 25 кв. м.
Габаритные агрегаты для нагрева воздуха в помещениях площадью от 25 кв. м.

Многие модели печей оборудуются водонагревателем, установленным на задней панели конструкции.

В качестве декоративной отделки металлического корпуса используются жаростойкие и долговечные материалы – керамическая плитка, кирпич, изразцы и камень.

Изучив все эксплуатационные параметры печей для бани, можно легко подобрать подходящую модель устройства, учитывая конструктивные особенности строения, технические требования к отопительному оборудованию и финансовые возможности владельца.

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Типы топливного материала

Универсальное отопительное оборудование для бани может работать на различном типе топливного материала. Выделяют следующие категории печей:

Дровяные. Самые практичные и надежные устройства. Они просты в эксплуатации и техническом обслуживании, работают на доступном типе топлива – дровах, пеллетах, опилках. Печи способствуют быстрому нагреву помещений, но при этом требуют большого количества топлива при каждой загрузке и обустройства дымоходов для вывода продуктов горения.
Газовые. Более надежные и долговечные отопительные агрегаты, оборудованные термостатом и встроенной защитой, которая срабатывает при возникновении аварийных ситуаций. Отопительные печи достаточно экономичны, могут работать на природном газе и сжиженной газовой смеси.
Электрические. Еще один вид банных печей, представляющих собой железный корпус, внутри которого расположен нагревательный элемент и встроенная система термозащиты. Дополнительно они могут оснащаться сенсорной панелью для выбора температурного режима и пультом дистанционного управления. Требуют постоянного источника электропитания, поэтому для бесперебойной работы рекомендуется дополнительно установить автономный генератор.
Комбинированные. Подобные агрегаты могут работать на альтернативных видах топлива – мазуте, солярке, дистиллированном составе. Они отличаются безопасностью, надежностью и экономичностью. Многие модели устройств оснащены специальным переключателем для выбора нужного типа топлива.

Технология сборки железной банной печи своими руками

В малогабаритной бане можно использовать самодельный вариант железной каменки, размеры которой бы полностью соответствовали обогреваемой площади. В качестве примера рассмотрена технология сборки печи-каменки диаметром 70 см и высотой 150 см. Подобное отопительное устройство характеризуется простотой изготовления, удобством эксплуатации, при этом требует небольшого количества топливного материала для быстрого прогрева бани.

Материалы для печи

Для самостоятельной сборки печи подходит черный металл, толщина которого составляет 0,5 см. Срок службы такого материала составляет от 6 до 10 лет. Чтобы сделать топку и бак для воды, можно использовать сантиметровый лист железа.

Для работы необходимо подготовить следующие материалы:

Листовой металл толщиной 1 см.
Металлическую трубу с толщиной стенок 1 см, длиной 160 см.
Трубу для дымоотвода с толщиной стенок 0,5 см, диаметром 10 см.
Металлический прут толщиной 1 см.
Решетку для колосника.
Дверные петли.
Дверные щеколды.
Водяной кран с закрывающим вентилем.

Рабочие инструменты

Для работы с металлической конструкцией потребуется соответствующий набор инструментов:

Оборудование для горячей сварки.
Ножовка по металлу.
Болгарка.
Рулетка.

Также потребуются средства для индивидуальной защиты при проведении сварочных работ:

Маска.
Спецформа и обувь.
Перчатки из диэлектрического материала.
Очки.

Пошаговая инструкция по сборке банной печи

Чтобы самостоятельно сделать компактную металлическую печь для частной бани необходимо соблюдать следующую последовательность действий:

Труба разрезается на две части – 70 и 90 см.
Поддувальную камеру стоит расположить в нижней части трубы для удобства очистки от золы. В трубе проделывается отверстие размером 22×6 см. Металлический отрезок можно использовать для изготовления дверцы для поддувальной камеры. Выше проделывается еще одно отверстие для закладки топлива.
С наружной стороны трубы привариваются дверные петли и планки для щеколд, а сами щеколды монтируются на дверки. Далее устанавливаются дверки для поддувальной камеры и загрузочного отсека.
Из металла вырезается круг диаметром 70 см и соответствующее отверстие по центру для колосника. Заготовка приваривается внутри печной конструкции над поддувальной камерой.
На обратной стороне трубы готовится отверстие для полива каменки и монтируется защитная дверка.
Из арматуры изготавливается решетка для выкладки камней. Габариты решетки следует определять с учетом размеров камней, которые будут использованы для печи.
Из металла вырезается еще одна круглая заготовка диаметром 70 см, в ней проделывается отверстие для дымоходной трубы так, чтобы оно было смещено к задней стенке печи. Далее приваривается дымоход и круг под него сверху на конструкции.
Изготавливается водяной бак из меньшего отрезка трубы, который приваривается к печке. В емкости проделывается отверстие для фиксации крана при помощи сварки.
Готовится еще одна круглая заготовка из металла и разрезается на две части – большую и меньшую. В элементе большего размера проделывается отверстие для дымоходной трубы. После этого он надевается сверху на дымоход и приваривается вокруг отверстия.
Полукруглый элемент меньшего размера используется в качестве крышки для водяного бака. Фиксация к трубе при помощи дверных петель.

Важно! Размер самодельной печи из металла для бани зависит от общего объема парной. Подобный агрегат может обеспечить обогрев помещения объемом до 25 куб. м.

Особенности монтажа печи по правилам пожарной безопасности

Чтобы железная печь для бани исправно работала долгие годы, необходимо соблюсти основные правила монтажа:

Отопительное оборудование устанавливают на предварительно подготовленную площадку диаметром 70 см, высотой 18 см. Дополнительно обустраивается 30-сантиметровое фундаментное основание из жаростойких кирпичей. Расстояние от корпуса печи до стены должно составлять 100 см. Стены рекомендуется изолировать теплоотражающей фольгой, чтобы исключить возгорание поверхностей.
Минимальное расстояние от верхней части корпуса устройства до потолочной поверхности составляет 120 см, а от дверки топочного отделения до противоположной стены – 135 см.
Дымоходная труба также изолируется. Для этого предусмотрена установка внутреннего и наружного защитного кожуха с прослойкой из теплоизолирующего материала.
При выведении дымоходной трубы через крышу на стыке с потолочным перекрытием устанавливается защитный короб из оцинкованной стали, заполненный базальтовым утеплителем.
Дверки в топочное отделение должны быть направлены в сторону входной двери, а каменки – к ближнему углу.
Полки в парилке фиксируются вдоль стены, противоположной той, где установлено отопительное оборудование. Лучший вариант – многоярусная конструкция.
Светильники в парной монтируются над входной дверью или по периметру помещения, за исключением стены за печью. Чтобы избежать возможного замыкания, не рекомендуется устанавливать осветительное оборудование на потолке.
Если печь для бани из металла используется в деревянном строении, потребуется облицовка корпуса жаростойким кирпичом. Оптимальная высота конструкции составляет 125 см, а длина – 85 см.
Тестовый запуск оборудования выполняется до начала эксплуатации парной для выявления возможных дефектов конструкции или ошибок в ее монтаже.

Чертежи и схемы металлических печей

Чтобы самостоятельно изготовить простые конструкции банных печей из металла, потребуются рабочие схемы и чертежи, которые можно найти на специализированных ресурсах или заказать у специалистов. Ниже представлены доступные чертежи и проекты по созданию металлических печей.

Конечно же, самостоятельное изготовление металлической каменки для бани – сложное и ответственное мероприятие, особенно для новичков. Но, обладая минимальными навыками раскроя металла и проведения сварочных работ, можно по доступному чертежу собрать практичную и надежную конструкцию отопительной печи.

sdelatbanyu.ru

Печь для бани из металла своими руками: чертежи, фото, видео

Содержание статьи
