Как сделать бензиновую горелку для пайки своими руками в домашних условиях

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест. Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла. Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

  1. Легкоплавкими.
  2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели. Без применения горелки в таком случае просто не обойтись. В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

  1. Сама горелка.
  2. Сопло.
  3. Токопроводящий наконечник с электродной проволокой.
  4. Сварочная дуга.
  5. Сварочная ванночка.
  6. Сварочный шов.
  7. Основной металл.
  8. Капли электродного металла.
  9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

  1. Корпусом.
  2. Металлической втулкой с крючком.
  3. Трубкой.
  4. Кучкой.
  5. Упором.
  6. Наполнителем.
  7. Регулирующим шариком (предназначается для изменения воздушного потока).
  8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей.

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

  1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
  2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

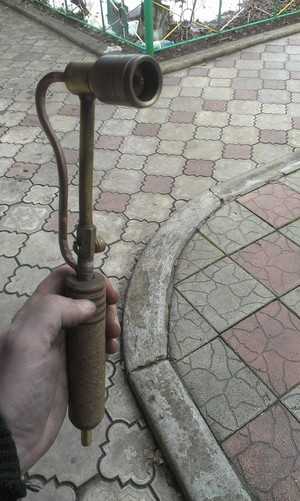

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна

давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут. В процессе горения удаётся достичь температурной отметки вплоть до 1000 градусов Цельсия. С помощью подобного приспособления можно успешно расплавить всевозможные виды припоя, включая твердые, а также металлы и стекло. Кроме этого, горелка с лёгкостью решает задачу термической обработки малогабаритных изделий.

Чтобы изготовить прибор своими руками, достаточно применить ряд материалов. Среди них:

  1. Корпус.
  2. Ручка.
  3. Втулка.
  4. Крючок.
  5. Упор.
  6. Трубка.
  7. Воздушный шарик.
  8. Кольцо.
  9. Резиновая груша.
  10. Наполнитель.

Кстати, необязательно создавать такие элементы своими руками — они присутствуют у многих других инструментов, которые имеются в домашней мастерской. Для примера: вместо резиновой груши можно применить пульверизатор.

Пошаговая инструкция

Для вытачивания корпуса будущего прибора используется токарный станок. В качестве стали применяют продукцию от разных производителей. При этом корпус такой важной детали

делают составным, чтобы один конец оставался открытым, а второй — закрытым пробкой.

Последний случай подразумевает проделывание отверстия на 0,1 миллиметров больше наружного диаметра. Такой нюанс позволит корпусу туго передвигаться в пределах трубки, сохраняя необходимую герметичность.

  1. Во внутренней части корпуса фиксируют кольцо, которое изготавливают из шлаковаты или прочной металлической сетки.
  2. На следующем этапе происходит изготовление упора и втулки с крючком, что подразумевает применение прочного стального листа. Затем из дуба или бука вырезают ручку для бензиновой горелки.
  3. Затем остаётся провести подготовку трубки, предельно осторожно просверлив два отверстия, чтобы они стояли параллельно друг другу. Готовое изделие обрабатывают с помощью специальной наждачной бумаги, покрывая бесцветным лаком в три—четыре слоя.
  4. Последний шаг изготовления заключается в подготовке трубки. Конец элемента пропускается через середину корпуса, что позволяет сформировать форсунку. С помощью твердого припоя ПМЦ-54 запаивается конец трубки, а затем по её оси делается отверстие с диаметром 0,2 миллиметра.

Припой при желании изготавливают из меди или цинка. В первом случае используется медная проволока, которая обжигается и нарезается на несколько отрезков с помощью ножниц. При выборе второго варианта используют стаканчик от обычной электрической батарейки, который предварительно очищается от содержимого и закаливается огнем. После этого стаканчик помещают в ёмкость с холодной водой и слабым раствором соляной кислоты, разрезая после подобной обработки на небольшие отрезки.

В дальнейшем требуется объединить кусочки цинка и меди в равных пропорциях, поместив их в тигель и посыпав бурой. Сплав металлов осуществляется на горелке. В итоге брусок подвергается охлаждению, закрепляется в тисках и выравнивается с помощью напильника. Собранные опилки собираются и смешиваются с бурой.

Другие особенности и способы создания

Купить готовую горелку, которая работает на бензовоздушной смеси или газу, не всегда возможно, что связано со многими причинами. Иногда это объясняется слишком высокой стоимостью оборудования, а порой и банальным отсутствием времени для посещения магазина. Поэтому всё больше и больше людей начинают интересоваться вопросом изготовления горелки своими руками. Кстати, самодельные решения выглядят не хуже, чем покупные. Их продуктивность довольно большая, а сложности в создании

практически отсутствуют.

Как уже говорилось выше, если к самодельной горелке поднести зажигалку или зажженную спичку, из соответствующего окошка сразу вспыхнет огонь, который будет гореть около 5—7 минут, достигая температурной отметки свыше 1000 градусов Цельсия.

За счёт таких особенностей прибор сможет использоваться для продуктивного плавления твердых припоев, термической обработки мелких инструментов, плавления всевозможных металлов, припоев, а иногда даже стекла.

Большинство деталей самодельной горелки создаются на основе подручных средств, т. к. их можно позаимствовать у других ненужных вещей.

Само устройство горелки включает в себя:

  1. Корпус.
  2. Втулку с крючком.
  3. Упор.
  4. Ручку.
  5. Резиновое кольцо.
  6. Воздушный шарик.
  7. Грушу (можно взять из пульверизатора).
  8. Наполнитель.

Метод № 1

Если говорить о данном способе изготовления бензиновой горелки, то он может быть знаком даже тем людям, которые никогда раньше не задавались вопросом создания

подобного приспособления. При выполнении поставленной задачи требуется взять две алюминиевые банки, которые должны быть пустыми. Подойдут банки от пива, сгущенки, «Кока-Колы» и других продуктов.

  • После тщательного промывания и просушивания ёмкости можно начинать работу. В центральной части дна первой банки проделывается четыре прокола. Для этого можно использовать гвоздь. Аналогичные отверстия делаются по периметру ободка банки. В результате удаётся изготовить базовую часть, которая будет подавать огни пламени.
  • После этого требуется отрезать деталь, которая была изготовлена раньше, от остальной части ёмкости. Длина бортика равна трём—четырём сантиметрам. Если отрезать изделие с помощью обычных ножниц не удаётся, придётся воспользоваться любым другим острым предметом.
  • Следующий шаг заключается в подготовке второй банки, у которой просто отрезается дно. Старайтесь выполнять это действие с максимальной осторожностью, чтобы предотвратить появление зазубрин. Если зазубрины присутствуют, достаточно сточить их с помощью наждачной бумаги.
  • В итоге остаётся лишь соединить две полученные части. Кстати, на этом этапе у начинающих сварщиков часто возникают трудности, т. к. банки имеют одинаковый диаметр и это существенно усложняет работу. Для решения проблемы достаточно проделать небольшой надрез в бортике одной из банок, обмотав всю конструкцию алюминиевым скотчем для повышения герметичности.

Чтобы бензиновая горелка была готова к эксплуатации, остаётся залить её бензином, а затем нагреть площадь с помощью зажигалки. На протяжении 5—10 секунд горелку лучше тщательно прогревать, после чего она сможет поддерживать оптимальный уровень без вашей помощи.

Теперь вы видите, что создать столь незаменимый прибор своими руками очень просто.

Метод № 2

Для изготовления горелок применяется еще один способ. Он существенно сложнее предыдущего, но позволяет достичь более высокой надёжности, прочности и эксплуатационной долговечности. Поэтому если вы ставите акцент на такие особенности, то лучше изготавливать горелку именно вторым путём. Правда, здесь придётся приложить много усилий, терпения и времени.

Итак, для успешного изготовления конструкции следует взять:

  1. Компрессор. В его качестве можно применять старую автомобильную камеру, которая постоянно накачивается, или же базовый компрессор от неиспользуемого холодильника (если он есть в вашем распоряжении).
  2. Ресивер. Здесь можно воспользоваться обычной пластмассовой канистрой объёмом до 10 литров. Также необходимо найти плотную полупрозрачную пробку.
  3. Топливный бак. В его качестве используют двухлитровую металлическую бочечку, которая будет хранить топливную смесь.
  4. Горелка. Этот элемент создаётся своими руками или покупается в соответствующем магазине.

Если все необходимые детали собраны, остаётся следовать инструкции и осуществлять сборку будущего устройства. Если в точности соблюдать базовые правила и следовать пошаговому руководству, конечный результат превзойдёт все ваши ожидания и вы будете приятно удивлены качеством работы самодельной горелки. Главное, быть готовым посвятить предстоящему мероприятию несколько часов времени и терпения.

tokar.guru

Бензиновая горелка для пайки своими руками

Для изготовления бензиновой горелки своими руками Вам потребуется:

  • металлический тройник, уголок, жиклеры, труба;
  • медные трубки для жиклеров;
  • металлическая емкость для нефтепродуктов;
  • компрессор с манометром, резиновый шланг;
  • электронагревательный тэн.
  • краны подачи нефтепродуктов и воздуха.
  • металлическая труба и пластина для горелки.
  • крепежные материалы.

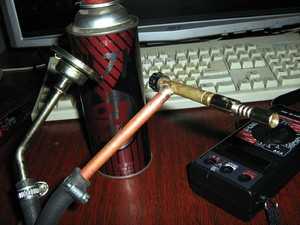

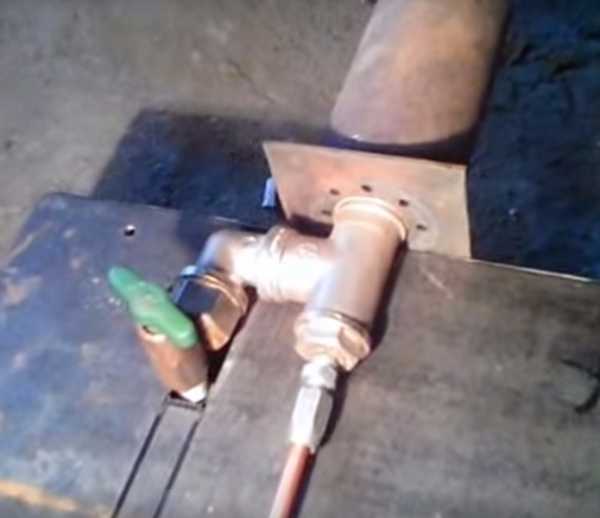

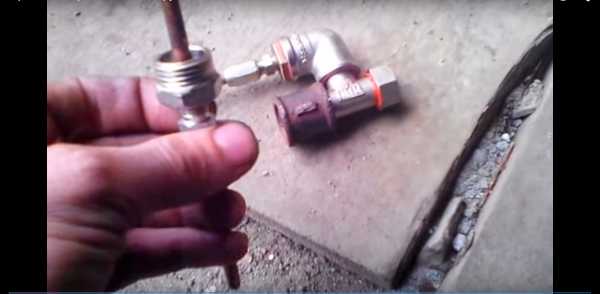

Для изготовления смесителя возьмите обычный металлический тройник. На боковой патрубок необходимо установить металлический уголок. В каждый патрубок подачи вкручивается жиклер с медной трубкой. Один служит для подачи в бензиновую горелку воздуха, а второй для подачи нефтепродуктов.

В данном случае для подачи воздуха используется трубка с отверстием 0,8мм, а для подачи нефтепродуктов 2мм. На конце жиклер имеет два диаметрально противоположных распила в 1-2мм. Тройник полностью пустотелый, в нем помещается порядка 50г масла.


Смеситель устанавливается на металлическую емкость для нефтепродуктов. медные трубки для подачи воздуха и горючего отводятся назад. Если есть старая бензиновая горелка можно взять с нее или изготовить самостоятельно. В емкости прорезается отверстие под трубку подачи горючего.

Конструкция данной емкости предусматривает наличие нагревательного тэна в нижней плоскости. Тэн работает от внешнего источника электропитания. Конец сливной трубы подачи масла находится на такой высоте, чтобы тэн постоянно находился в жидкости. Это необходимо в целях безопасности.

Бензиновая горелка питается через кран, который устанавливается на верхней крышке. Он открывает прямую подачу масла на тройник. Это позволяет регулировать подачу горючей смеси при постоянном давлении воздуха. Рабочая температура горючей смеси для пайки должна быть в пределах 60°С.

Для контроля температуры жидкости к боковой стенке бака крепится контакт мультиметра. В данной конструкции включение подогрева требуется только перед началом работы. Когда начинается пайка, температура тройника обеспечивает достаточный уровень нагрева.

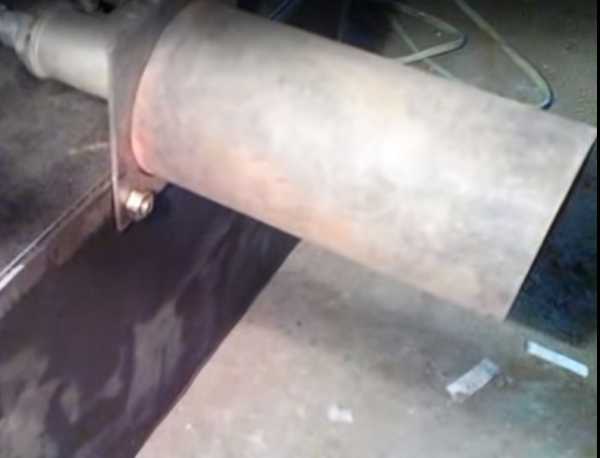

Рабочий выход горелки изготавливается из металлической трубы и пластины. Сопло сделано небольшого размера. Это позволяет предотвратить налипание продуктов сгорания на стенках.

Для вычисления оптимальной длины сопла необходимо определить радиус распыла жидкости. И установить сопло таким образом, чтобы на край трубы попадал лишь незначительный процент смеси.

Боковая панель бака бензиновой горелки оснащается указательной трубкой. На ней отмечаются точки максимума и минимума заполнения нефтепродуктом. Сама трубка подключается у дна бака.

Для удобства эксплуатации к основной емкости можно подключить систему автоматической подачи горючей жидкости. Это позволит снизить контроль за наличием топлива в баке.

К смесителю от компрессора подключается шланг подачи воздуха. Между компрессором и шлангом нужно установить кран. Данная бензиновая горелка предусматривает начальное давление в компрессоре 2 атмосферы.

После открытия крана давление в системе опускается до 0,8атмосфер. Но для пуска бензиновой горелки будет достаточно 0,2.


Открывается кран подачи масла и поджигается горючая смесь. При помощи крана подачи воздуха регулируется напор пламени, которым осуществляется пайка.

А краном подачи масла регулируется расход топлива. Опытным путем можно определить показатель давления, при котором сорвет пламя горелки. Бензиновая горелка для пайки готова к эксплуатации.

Видео: горелка на отработке своими руками.

metmastanki.ru

Бензиновая горелка из телескопической антены


Иногда при производстве самоделок возникает необходимость прогреть, а то и расплавить какую либо деталь или материал.Много моделей горелок можно приобрести в магазинах,но какой же самодельщик не попробует сделать нужный ему инструмент своими руками.Сделать бензиновую горелку из подручных материалов решил автор этой самоделки.

Инструменты и материалы
комнатная антенна от телевизора;
баночка от детского сока с крышкой;
аквариумный компрессор(наружный) с шлангом;
сверла ;
дрель;
напильник;
паяльник;
гвоздь 120;
игла для мяча;
головка-ключ на 4.5.

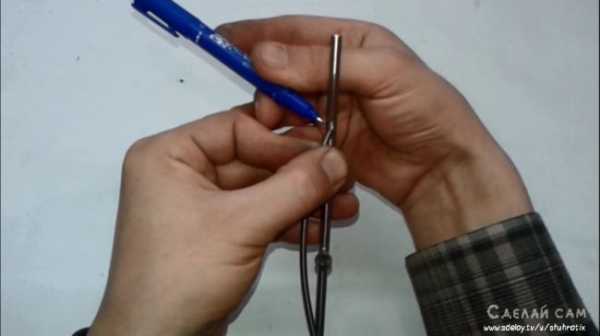

Сначала автор разбирает антенну. Обрезав с двух сторон антенну вытаскивает трубки и получает 3 трубочки разной длины и диаметра.
Посередине самой большой трубки сверлит сквозное отверстие диаметром 4мм.

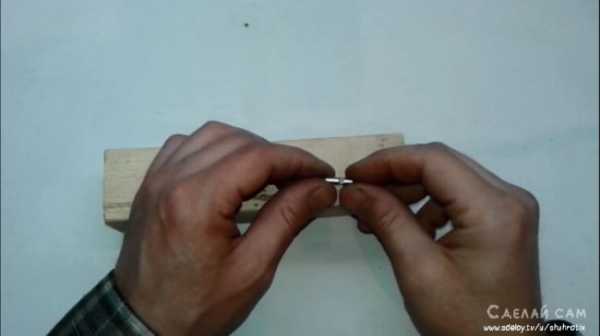

Для изготовления краника автор отрезает от средней по диаметру трубки кусочек 15мм. На расстоянии 5мм от края сверлит отверстие 3мм.Одевает на гвоздь кусочек трубочки в упор к шляпке. Отмечает на гвозде где расположено отверстие трубки. Отмечает линию среза на 4мм ниже трубки. Сверлит в гвозде отверстие диаметром 2 мм. Отрезает гвоздь по ранее намеченной линии.
Вставляет краник в отверстие просверленное в большой трубке. Совместив отверстия в обоих трубках спаивает их.

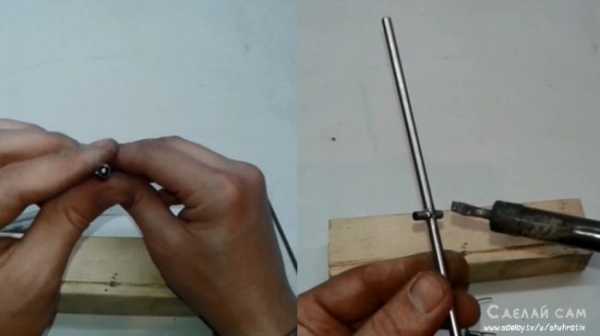

Что бы гвоздь не выскакивал делает стопор. Отрезав от средней трубки кусочек 4мм одевает его на вставленный в краник гвоздь. Спаивает край гвоздя и отрезанный кусочек. Нужно что бы гвоздь проворачивался в кранике.

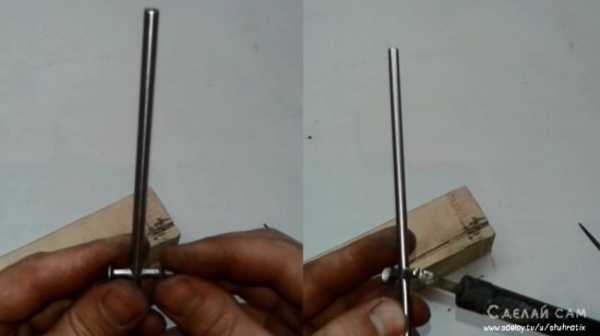

Далее, что бы не поломать, автор вставляет в самую тонкую трубку кусок проволоки и огибает её вокруг банки формируя полукруг 70-80 градусов.

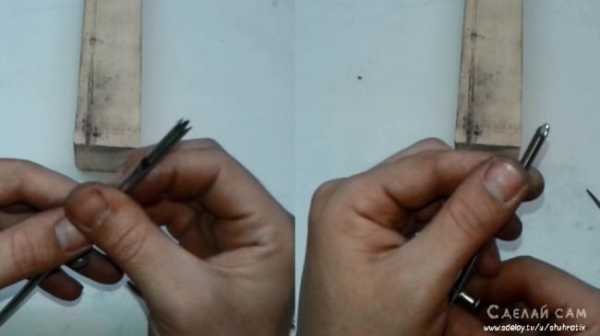

Делает сопло. Отрезает от иглы для мячей головку. Припаивает иглу под углом к полукруглой трубке. Это сделано для того, что бы потом можно было вставить сопло в большую трубку.
Отмечает на трубке с краном отверстие куда будет вставляться сопло, учитывая то, что конец сопла должен торчать из трубки на пару миллиметров, и противоположный конец трубки сопла. Лишнее можно отрезать.
Сделав отверстие (не сквозное) вставляет сопло. Если необходимо край трубки можно подрезать. Надрезает край трубки на 6 частей и сгибает их вовнутрь.
Вставляет противоположный конец и спаивает обе стороны трубки.

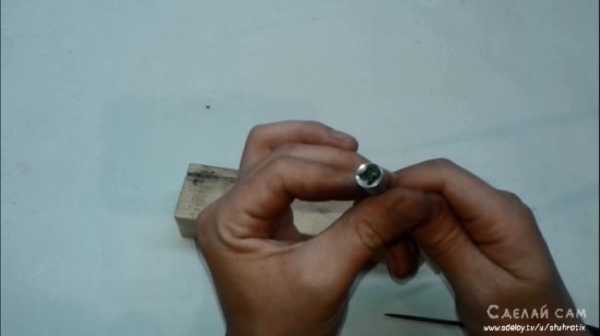

Дальше делает головку горелки. Отрезав от ключа-головки 5мм расширяет отверстие сверлом на 5мм и одевает на сопло.

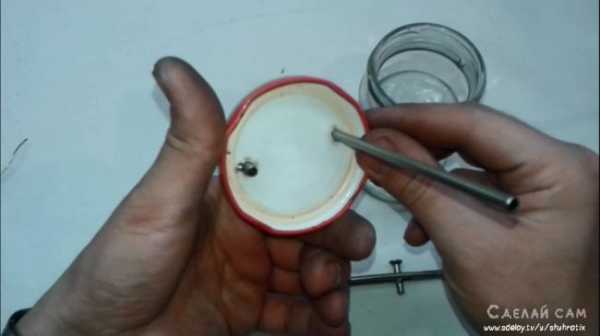

Делает емкость под топливо. Сверлит в крышки банки два 4мм - их отверстия напротив друг друга. Вставляет в одно из них среднюю трубку так,что бы она не доставала до дна банки на 1 см. Отступив от крышки 2 см обрезает её. Отпилив ещё 2.5см от трубки вставляет его во второе отверстие в крышке. Припаивает трубки к крышке.

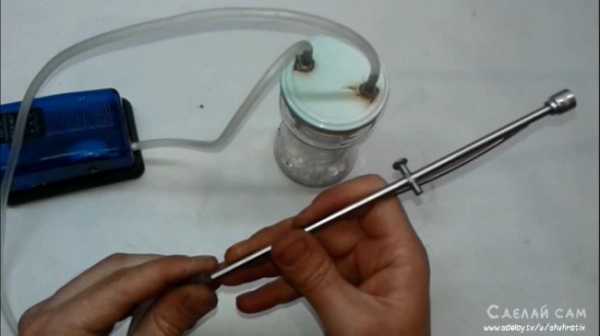

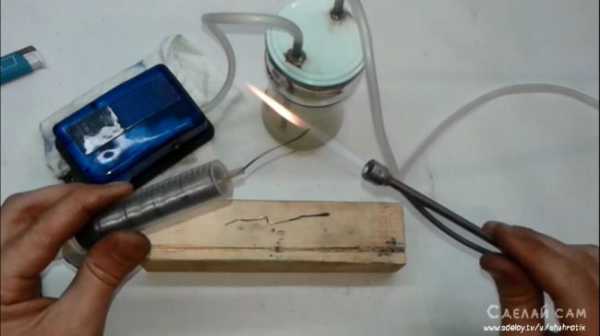

Трубку от компрессора подключает к длинной трубке емкости, а горелку подключает к короткой.
Наливает в емкость бензин и соблюдая технику безопасности поджигает горелку.
Более подробно можно посмотреть на видео.


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

2 способа сделать её своими руками

Очевидно, что на нашей планете существует множество мест, где нет возможности воспользоваться газом для каких-либо целей. Людям, которым приходится жить в таких условиях, не выьвает не слишком удобно, поскольку они вынуждены пользоваться другими приспособлениями даже для приготовления еды. К ним относятся разные электрические плиты, печи и тому подобное.

Однако, существуют и другие приспособления, с помощью которых можно отлично выйти из положения. А самым главным преимуществом таких средств будет то, что их можно с лёгкостью изготовить своими руками. Ну а речь пойдет именно о бензиновых горелках.

Если вы, например, являетесь владельцем какого-нибудь загородного участка, к которому просто не проведен газопровод, вам обязательно понравится идея с бензиновой горелкой своими руками. С её помощью вы сможете решить все проблемы, касающиеся приготовления еды, обогрева помещения и тому подобному.

Особенно отличным решением своими руками бензиновая горелка станет для тех, кто не представляет своей жизни без всяческих походов в дальние места с ночевкой.

Преимущества приспособления

Как говорилось ранее, бензиновая горелка своими руками может пригодиться где угодно: при походе на природу, на даче, в гараже, в местах без электричества и так далее. Также устройство может пригодиться в местах, где разводить костёр нельзя или не рекомендуется. Благодаря небольшому и эффективному пламени, которое будет вырабатывать наша горелка, её можно использовать в любом разумном месте.

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

  • очень проста в использовании;
  • экономична;
  • компактна;
  • дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Способы изготовления горелки своими руками

Как и говорилось ранее, сделать бензиновую горелку своими руками просто не может составить большого труда. Однако, если вы в данном деле новичок, то лучше всего воспользоваться именно первым способом, который является самым лёгким.

Первый способ

Кстати говоря, о данном способе создания бензиновой горелки слышали многие люди, которые даже ни разу не увлекались вопросом о данном изделии. И всё-таки нам понадобятся: две алюминиевые банки. Естественно, они должны быть пустыми. Можно использовать банки от пива, сгущенного молока, «Кока-Колы» и так далее.

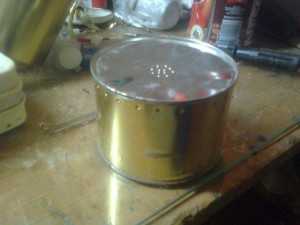

Итак, после того как вы полностью промыли и высушили банки, пора приступать к делу. Примерно в центре дна первой банки необходимо сделать 4 прокола с помощью гвоздя. Точно такие же отверстия необходимо сделать по периметру ободка банки. Так мы сделали заготовку, именно из неё и будет вырываться пламя.

Теперь следует отрезать деталь, которую мы сделали немного ранее, от остальной части банки. Длина её бортика (боковой части) должна составлять порядка 3-4 сантиметров. Резать можно с помощью обычных ножниц. Если они не подходят, можно воспользоваться ножом или другим острым предметом.

Следующим шагом переходим ко второй банке, у которой необходимо просто отрезать дно, причем следует постараться сделать это со всей аккуратностью, без возникновения зазубрин. Если зазубрин все-таки не удалось избежать, необходимо сточить их с помощью наждачной бумаги.

В заключение необходимо просто соединить две части, которые у нас получились. Кстати, это является тоже не таким уж и простым делом, поскольку банки обладают одинаковым диаметром. Чтобы избежать сложностей на данном этапе, можно просто сделать небольшой разрез в бортике одной из банок. В таком случае после этого нужно создать герметичность конструкции, обмотав её боковую поверхность алюминиевым скотчем.

Для того чтобы придать жизнь нашей бензиновой горелке, сделанной своими руками, нужно налить в неё бензин, после нагреть ее площадь зажигалкой и поджечь сверху. Рекомендуется еще порядка 5–10 секунд нагревать горелку, поскольку сразу же она не сможет поддерживать пламя самостоятельно.

Как видите, сделать качественную бензиновую горелку своими руками оказалось очень легким занятием, на которое может уйти порядка 20 минут.

Второй способ

Если вы еще не забыли, существует и второй способ создания бензиновой горелки своими руками. Однако, он в несколько раз сложнее, чем его предшественник. Естественно, он может похвастаться большим уровнем надежности, прочности и долговечности. Поэтому, если вы решили создать для себя отличный качественный прибор, который будете использовать в течение долгого времени, а также вам не жалко сил и времени на его изготовление, то этот способ именно для вас.

Итак, для изготовления такой горелки нам понадобятся:

  • Компрессор. Здесь можно использовать старую автомобильную камеру, которую нужно будет постоянно накачивать, или же стандартный компрессор от старого холодильника, если такой имеется.
  • Ресивер. Здесь подойдет обычная пластмассовая канистра объемом порядка 10 литров. Также требуется плотная и полупрозрачная пробка.
  • Топливный бак. Двухлитрового обычного металлического бочка здесь будет вполне достаточно. В его крышку необходимо впаять две трубки, длинная должна быть опущенной на дно бака.
  • Горелка — можно приобрести в магазине или изготовить самостоятельно.

После того как вы приобрели все необходимые «ингридиенты», можно приступать к изготовлению бензиновой горелки.

Для начала наполните топливный бак, описанный в третьем пункте, обычным бензином примерно на половину всей емкости бака. На вход компрессора установите стандартный фильтр. Делается он из воронки и ненужных чулок/колготок.

Всё остальное соединяется по стандартному и интуитивному принципу, который не требует подробного описания действий,

Заключение

Итак, как вы могли заметить, бензиновые горелки, сделанные своими руками, имеют просто огромное количество преимуществ. Они просты в изготовлении, не требуют сил, топливо для них крайне экономическое во всех проявлениях. Все, что понадобится для выполнения такой конструкции: смекалка, руки и бензин.

Оцените статью: Поделитесь с друзьями!

stanok.guru

устройство, порядок изготовления бензогорелки для пайки

Один из самых практичных, функциональных приборов для мастерской, оборудованной в бытовых условиях — это бензиновая горелка. Предназначение этого устройства — спайка металлических изделий. Технология соединения предполагает использование жидкого металла. В процессе работы в горелке формируется топливно-воздушная смесь, которая в результате горения предоставляет возможность осуществлять сплавление металлических конструкций.

Содержание материала

Конструкция бензиновой горелки

По многим причинам не всегда есть возможность купить готовый газовый агрегат для пайки. Но такое приспособление для домашнего пользования вполне можно сделать своими руками. При этом самодельное устройство будет работать не хуже заводского изделия. Газовая горелка своими руками также довольно эффективна в эксплуатации.

Основные элементы конструкции агрегата:

  • горелка;
  • бачок для топлива;
  • топливные шланги;
  • воздушный компрессор.

К сведению! В комплектацию заводского оборудования горелки топливные шланги не входят. Их нужно приобретать отдельно.

Устройство бензиновой горелки для пайки своими руками:

  • корпус;
  • трубка;
  • втулка с крючком;
  • упор;
  • шарик воздушный;
  • ручка;
  • груша резиновая;
  • кольцо резиновое;
  • наполнитель;
  • ручка.

К сведению! Многие запчасти для бензогорелки своими руками можно найти в старых вещах, которые давно забыты в кладовке или гараже. Например, резиновую грушу можно сделать при помощи старого пульверизатора.

Когда все нужные детали для изготовления бензиновой горелки своими руками по чертежам собраны, можно приступать к работе. Если четко действовать по инструкции, соблюдать базовые требования, руководствоваться рекомендациями специалистов, окончательный результат приятно удивит любого домашнего мастера. Главное — набраться терпения и уделить несколько часов свободного времени этому мероприятию.

Также рекомендуем прочитать:

Изготовление самодельной горелки

Чтобы сделать корпус самодельной газовой горелки для рыбалки, понадобится токарный станок. Сталь можно брать разных производителей. Этот элемент конструкции должен быть составным, то есть один конец делается открытым, а другой закрывается пробкой. Для этого в металле выполняется отверстие, внутренний диаметр делается больше на 0,1 мм от наружного. Корпус сможет туго перемещаться вдоль трубки, сохраняя при этом хорошую герметичность.

Основные этапы изготовления прибора

  • Берется прочная сетка из металл или шлаковата, изготавливается кольцо, которое фиксируется внутри корпуса.
  • Нужно сделать втулку, оборудованную крючком, упор из прочного листа стали.
  • Ручка для мультитопливной горелки вырезается из древесины (бука, дуб).
  • Аккуратно в корпусе сверлятся параллельно два отверстия для трубки.
  • Поверхность готовой конструкции зачищается наждачной бумагой, вскрывается 3−4 раза бесцветным лаком.
  • Крайний этап — подготовка трубки. Через середину корпуса пропускается конец детали (это позволяет образовать форсунку). Конец трубки спаивается с использованием твердого припоя марки ПМЦ-54. По оси трубки сверлится отверстие (0,2 мм в диаметре).

К сведению! При желании припой можно сделать самостоятельно. Для этого нужны цинк и медь.

  • В первом случае берется стаканчик от стандартной электрической батарейки, предварительно зачищается, закаливается огнем. Его помещают для охлаждения в емкость с жидкостью, состоящей из холодной воды и слабо концентрированного раствора соляной кислоты. После подобной обработки стаканчик разрезается на отдельные отрезки небольших размеров.
  • Второй вариант предполагает использование медной проволоки. Она предварительно подвергается обжигу, затем нарезается при помощи ножниц на небольшие отрезки.

После такой подготовки кусочки меди и цинка объединяются в равных пропорциях, помещаются в тигель, посыпаются бурой. При помощи горелки выполняется сплав металлов. Заготовка охлаждается, крепко фиксируется в тисках, выравнивается напильником. Образовавшиеся в процессе работы опилки смешиваются с бурой.

Преимущества аппарата для пайки на бензине

Принцип действия горелки для пайки на бензине основан на образовании горючей бензовоздушной смеси. Такие приспособления достаточно удобны в эксплуатации благодаря возможности регулирования пламени. Для этого они оборудуются специальным поворотным краном на ручке.

Главные достоинства агрегата:

  • компактное, удобное в применении оборудование, позволяющее осуществлять ювелирные работы;
  • такое приспособление отличается незначительной массой, что также облегчает выполнение пайки изделий;
  • высокое качество выполненных работ;
  • таким инструментом очень легко пользоваться.

Сделать прибор для пайки на бензине в бытовых условиях очень просто. При этом такой самодельный агрегат по своим эксплуатационным характеристикам не будет уступать заводскому изделию.

Рекомендация! Если нет определенного опыта работы с горючими материалами, тогда лучше купить готовую горелку для зимней рыбалки в магазине.

Внимание, только СЕГОДНЯ!

ribalka.guru

Бензиновая горелка своими руками за 10 минут

Бензиновая горелка

Ни для кого не секрет, что и сегодня есть такие места, где нет газовой магистрали, и людям приходится готовить пищу с помощью других приборов – электрических плит, или на печах, работающих от баллонов со сжиженным газом, а также на самодельных устройствах, работающих на жидком топливе. Если вы являетесь владельцем дачного участка, и периодически вам приходится решать проблему обогрева помещения и приготовления еды, вам стоит сделать своими руками бензиновую горелку. Она станет незаменимым атрибутом и в том случае, если вы предпочитаете в свободное время отправляться в поход с ночевкой.

О преимуществах прибора

Бензиновую горелку, которую несложно будет сделать своими руками, можно взять с собой на дачу, в поход, в гараж и т.д., туда, где при отсутствии электричества, дровяной печки или газа потребуется быстро согреться в холодную погоду. Кроме того, подобное изобретение пригодится там, где нельзя разводить костер, так как устройство вырабатывает пламя, которого практически не видно, но его будет достаточно для приготовления пищи.

Бензиновые горелки хорошо работают при любых погодных условиях, если даже наружная температура воздуха опускается до минус 40 градусов по Цельсию. Среди достоинств подобных приборов можно отметить следующее:

  • Простота в эксплуатации.
  • Экономичность.
  • Компактность.
  • Доступность приобретения топлива.

Последний фактор является самым главным преимуществом горелок, так как бензин легко купить на любой автозаправочной станции или слить из своей машины. Да и стоимость его в отличие от газа или керосина невысока.

Изготовление горелок

Бензиновая горелка делается несколькими способами, но новичку в этом деле стоит выбрать самый простой, который не требует наличия слесарных инструментов.

Первый способ

Делаем горелку

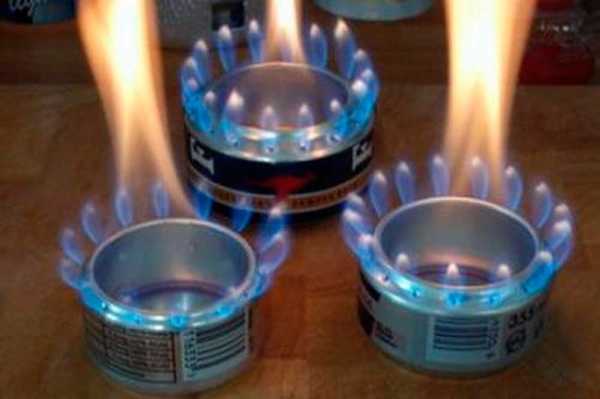

Возьмите две пустые жестяные банки из-под любого напитка, сгущенного молока или пива, предварительно очистив и промыв водой. После этого нужно подождать, чтобы банка хорошо просохла. В центре дна первой банки делаем 4 прокола при помощи гвоздя, затем такие же отверстия потребуется сделать по всему периметру ободка банки. Это будет наша заготовка будущей горелки, из которой будет вырываться при эксплуатации пламя. Следует отрезать эту деталь от банки так, чтобы длина бортика составляла 3 сантиметра. Для этого вполне подойдут бытовые ножницы, поскольку тонкая жесть, которая используется для таких банок, легко режется любым острым предметом.

У второй банки также следует отрезать дно, только сделать это нужно аккуратно, чтобы не образовались зазубрины, в противном случае придется воспользоваться наждачной бумагой или напильником.

На дно горелки следует положить кусок ваты, смоченной предварительно в бензине, а затем накрыть верхней частью таким образом, чтобы она исполняла роль герметичной крышки. Если же детали будут соприкасаться неплотно, то в щели можно вставить полоски жести, которые остались от разрезанной банки.

Использование горелки заключается в следующем – налейте бензин на верхнюю часть горелки, где были проделаны 4 отверстия так, чтобы он попал и на ободок, на котором также имеются дырки и подожгите. Тонкая жесть моментально нагреется, передаст тепло вате, смоченной в бензине, пары из нее начнут выделяться и будут поддерживать пламя.

Последний этап – сделать опоры, на которых будет располагаться котелок для приготовления пищи. Для этого можно использовать два стальных прута, которые загнуты буквой П и вкопаны в грунт параллельно друг другу. При приготовлении пищи, необходимо следить за устойчивостью котелка, чтобы он не опрокинулся.

Горелка на бензине, сделанная по этому методу, будет одноразовым прибором, так как жестяные банки для следующего раза вряд ли уже пригодятся.

Второй способ

В отличие от первого способа, такая бензиновая горелка будет более сложной в изготовлении, но и более надежной, прочной и долговечной.

Бензиновая горелка с редуктором

Чтобы сделать ее своими руками, вам потребуется:

  • Компрессор — можно использовать автомобильную камеру от грузового транспорта, которую понадобится время от времени накачивать или компрессор от старого холодильника.
  • Ресивер – для него подойдет пластмассовая канистра, объемом до 10 литров, с плотной пробкой, желательно полупрозрачной.
  • Топливный бачок – используйте 2-х литровый металлический бачок, в крышку которого следует впаять две трубки – короткую и длинную, последняя должна быть опущена на дно бачка.
  • Горелка – можно изготовить самостоятельно или же приобрести готовую в хозяйственном магазине.

Процесс изготовления своими руками заключается в следующем:

  • Наполните топливный бачок очищенным бензином, не более чем на половину емкости.
  • Поставьте самый простой фильтр на вход компрессора. Сделать его можно из воронки, на которую натягивается отрезок капронового чулка или колготок.

Работа горелки осуществляется благодаря подкачке воздуха компрессором, попаданию его под давлением в ресивер, в котором сглаживаются пульсации воздушного давления. После этого воздух отправляется в бак с топливом, где он смешивается с парами бензина. Полученная газовая смесь поступает на горелку. Регулировать интенсивность пламени можно при помощи специального винта, который, как правило, всегда имеется на горелке.

Третий способ

Самодельная походная горелка

Для создания этого типа бензиновой горелки своими руками вам понадобится:

  • Плоская баночка из металла – это может быть емкость из-под крема или консервов.
  • Пемза.
  • Бензин.

Механизм такой горелки прост и не требует особых усилий. Для ее создания необходимо как можно более плотно уложить в емкость пемзу, а затем, залить сверху небольшим количеством топлива. Выполнять это нужно очень аккуратно, чтобы жидкость впитывалась в пемзу, а не выплескивалась из банки. Благодаря наличию в банке пемзы, пламя будет гореть около 15 минут, так как она из-за своей пористой структуры будет являться распределителем топлива.

Подобная конструкция поможет не только в приготовлении пищи, но и для обогрева небольшого помещения, например, гаража, походной палатки или бытовки. Чтобы разогреть еду следует дополнительно соорудить подставку для посуды, сделать это можно из проволоки, камней или иного материала. Главное, чтобы посуда стояла устойчиво.

Заключение

Плюсы самодельных бензиновых горелок очевидны – сделать их можно из подручного материала, тем самым сэкономив средства. Кроме того, никто не оспорит такие плюсы, как простота и быстрота сооружения конструкции. На помощь придут собственные руки, смекалка и незначительное количество бензина, достать который проще простого.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Туристическая бензиновая горелка своими руками, процесс изготовления

Бензиновые горелки довольно часто выручают рыболовов. Их можно разделить на 3 основных вида:

  • Бензиновые или работающие на других типах жидкого топлива.
  • Работающие на газе.
  • Мультитопливные.

Последний тип горелок предназначается для работы на различных видах топлива. Так уж случилось, что бензиновые аппараты появились несколько раньше, чем газовые. Несмотря на то, что прошло уже достаточное количество времени с момента появления газовых горелок, бензиновые горелки используются и в наше время.

Причем, они не просто используются, а используются все интенсивнее. Все дело в том, что каждый тип горелок обладает рядом как достоинств, так и недостатков. При определенных условиях бензиновые горелки показывают лучшие результаты и высокую эффективность. Данная статья направлена на то, чтобы ознакомить читателей с достоинствами бензиновых горелок.

Классификация горелок

Конструкционные особенности горелок зависят от того, какой вид топлива используется. Например:

  • Существуют горелки, которые работают исключительно на бензине и ни на каком больше горючем.
  • Существуют конструкции, которые кроме бензина, используют еще и керосин.
  • Работа любых видов горелок требует особого устройства, способного поддерживать давление на постоянной основе. В связи с данным фактором, данные устройства классифицируются и по этому способу.
  • Встречаются конструкции, в которых отсутствует насос, а другие аппараты оборудованы насосом.
  • Горелки так же классифицируются по способу крепления емкости с топливом.

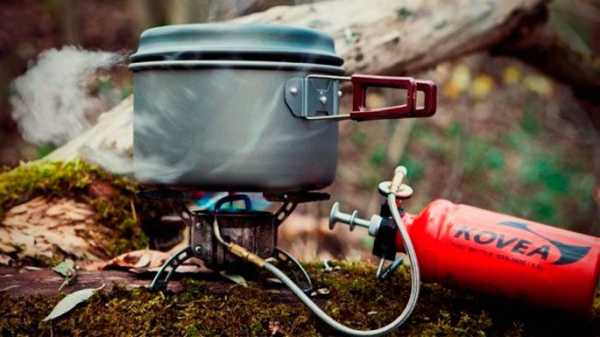

  • Некоторые виды горелок сконструированы так, что емкость с горючим находится отдельно от горелки и горючее подается к горелке через шланг. Существуют горелки, где емкость с горючим и горелка составляют единую конструкцию.

Нужна ли бензиновая горелка на рыбалке?

  • Очень интересный вопрос, поскольку бензиновая горелка имеет определенный вес и занимает некоторое полезное пространство. Когда осуществляется выезд на рыбалку, то считается каждый килограмм лишнего веса. Многие, отправляясь летом на рыбалку, обходятся без бензиновых горелок, поскольку можно без проблем разжечь костер. Но не всегда всем везет и бывают такие ситуации, когда разжечь костер не получается, особенно в условиях непогоды. Если деревянные ветки сильно намокли, то без дополнительных усилий и приспособлений они не загорятся. Наличие бензиновой горелки поможет разжечь костер без особого труда, даже, если ветки мокрые. Кроме этого, на бензиновой горелке можно нагреть чайник с водой или приготовить еду.
  • Бывает и другая ситуация, когда рыбалка осуществляется до темна и разжигать костер никто не хочет из-за усталости. В таком случае проще воспользоваться горелкой, чтобы быстрее приготовить ужин, хотя и поздний.
  • Когда надолго установилась холодная и мокрая погода, то бензиновая горелка всегда выручит и не придется думать, на чем готовить чай или еду.

Купить или сделать бензиновую горелку своими руками

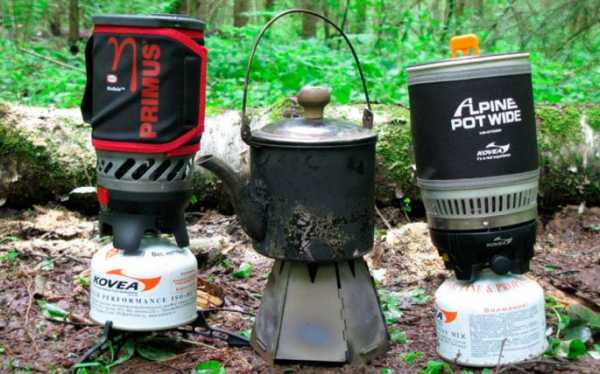

Самый простой вариант – это приобретение аппарата в магазине, тем более, что производитель предлагает различные модели. Определить, какая из разработок наиболее подходящая, весьма трудно из-за особенностей в конструкции.

Некоторые модели обладают слишком большим весом, что не позволяет их брать с собой, тем более, если нет транспорта.  При наличии транспорта подобный фактор не имеет принципиального значения.

Промышленные образцы отличаются высокой ценой, а для их нормальной работы требуется только качественный бензин.

Что касается самодельных газовых горелок, то здесь так же имеется несколько вариантов их изготовления. Для самостоятельного изготовления пойдут уже бывшие в употреблении детали от бензиновых горелок. После сборки получается качественное и эффективное, а главное работоспособное устройство. Такой подход под силу любому, даже неопытному рыболову. Работает бензиновая горелка по принципу смешивания паров бензина и потока воздуха. Горелка сконструирована так, что эта горючая смесь подается в область горения постоянно, чем и поддерживается процесс горения. При этом, в самодельных горелках почему-то горят и более низкие сорта бензина, по сравнению с промышленными разработками.

Бензиновая горелка своими руками

Самостоятельное изготовление различных принадлежностей для рыбалки имеет свои плюсы. Самое главное это то, что каждый из мастеров получает в результате тот аппарат, который ему необходим. При этом, каждый из них для изготовления использует свои запасные части, которые соответствуют определенному способу изготовления.

Способ первый

  • Для изготовления первой горелки понадобится две консервные банки, которые обычно выбрасываются. Чтобы их использовать по назначению, их очищают от грязи и тщательно моют, после чего сушат.
  • Берется одна из банок и в ее дне гвоздем пробивается 4 отверстия. Такие же отверстия делают на боковой стороне банки по всему периметру.
  • Боковая часть банки отрезается на удалении 3-х см от дна. В результате получается верхняя часть горелки.
  • Берется вторая банка и так же обрезается по всей окружности на такую же высоту.
  • Вторая часть банки будет служить днищем будущей горелки. На дно банки ложится ватка, после чего нижняя часть горелки накрывается верхней.
  • Бензин заливается сверху через пробитые отверстия. В результате бензин удерживается ваткой, а воспламеняются только пары. Горелку можно поджечь.
  • Устройство подобной горелки достаточно простое. К сожалению, оно еще и одноразовое, поскольку после применения, на применение во второй раз можно не рассчитывать.

Способ второй

Вторая конструкция более сложная, но она и более практичная, поскольку не одноразовая.

Что для этого нужно:

  • Саму горелку придется купить в магазине.
  • В качестве компрессора подойдет автомобильная камера. К сожалению, ее время от времени нужно наполнять воздухом, для поддержания давления на нужном уровне.
  • В качестве топливного бака подойдет 2-х литровая канистра, в крышке которой проделываются 2 отверстия, куда вставляются трубочки. Одна из них должна доставать до дна канистры, а вторая – до половины.
  • Для ресивера подойдет прозрачная пластиковая емкость, которая может плотно закрываться крышкой. Объем ресивера – 10 литров.

Этапы сборки:

  • В топливный бачок, где-то на половину, заливается бензин.
  • На вход компрессора желательно установить фильтр самой простой конструкции. Для этого используют пластмассовую воронку, на которую следует натянуть капроновый чулок.

Как работает подобное устройство

Воздух из компрессора подается в ресивер, который сглаживает неравномерность давления. После этого, он попадает в бак с бензином, в результате из бака уже вытесняется горючая смесь воздуха и паров бензина. Эта смесь попадает на горелку, остается только ее поджечь.

Способ третий

Для подобного изделия потребуется металлическая плоская баночка, пемза и не большое количество бензина.

Как собрать изделие.

  • В металлическую баночку, достаточно плотно набивается пемза, практически полностью.
  • После этого, ее следует пропитать бензином. Делается это очень аккуратно, чтобы бензин не разливался. Изготовление горелки закончено. Такая горелка может давать тепло на протяжении 15-ти минут. На ней можно приготовить скромный обед или обогреть палатку в экстремальных условиях.

Профилактика от засорения

  • В процессе работы бензиновая горелка может засоряться, поэтому лучше использовать качественный бензин, с большим октановым числом.
  • Если использовать специальные присадки для бензина, то можно решить проблему засорения горелок. Подобные присадки применяются в инжекторных двигателях.
  • Чтобы горелка не отказала в самый неподходящий момент, ее лучше почистить после использования.

Чем лучше бензиновая горелка, по сравнению с газовой?

  • Бензиновая горелка использует топливо, которое можно приобрести на любой заправке. Что касается газа, то нужно еще поискать заправку, где заправляют газовые баллоны. Поэтому можно сделать вывод, что бензин, намного доступнее, по сравнению с газом.
  • По мере того, как вырабатывается газ в газовой горелке, ухудшается качество ее работы, чего не скажешь о бензиновой горелке.
  • Вдали от цивилизации, хотя и случайно, но можно раздобыть немного бензина, а вот газ вряд ли удастся найти.
  • Бензиновые горелки отличаются легкостью и компактностью. Их можно поместить в рюкзак и взять с собой в поход.

Работа в экстремальных условиях

В условиях разреженности воздуха бензиновая горелка никогда не откажет, а вот газовая горелка либо будет гореть плохо, либо вообще не будет гореть.

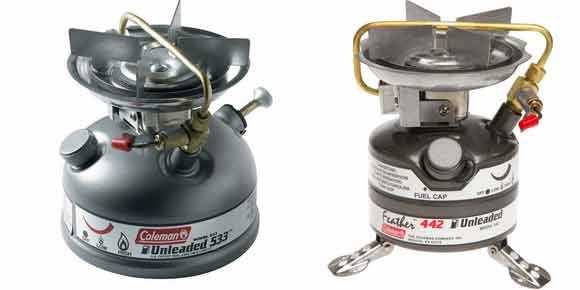

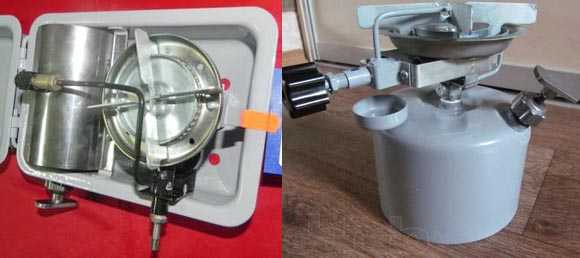

Как правильно выбрать бензиновую горелку в магазине

Выбор горелки в магазине – это не простое дело, особенно в условиях, когда имеется возможность выбора. Главное – это определить заранее критерии, по которым и будет выбираться горелка, в зависимости от предполагаемых условий ее работы. На что же нужно обращать внимание:

  • Лучше выбрать ту модель, у которой имеется разъемное соединение, отделяющее насос от горелки. Это упростит задачу по чистке насоса, если это необходимо.
  • В инструкции должно быть указано, насколько быстро можно вскипятить 1 литр воды в стандартных условиях.
  • Здесь же должно быть указано, сколько горючего уходит на то, чтобы вскипятить тот же 1 литр воды или указываться расход топлива за единицу времени.
  • Если вес имеет принципиальное значение, то на эти данные так же следует обращать внимание. При наличии транспорта это не принципиально.
  • Желательно определиться с наличием запасных частей. Любой аппарат рано или поздно выходит из строя, и горелка не является исключением. Если запасных частей для ремонта нет, то, в случае неисправности, ее придется просто выбросить.
  • Наличие ветрозащиты – это еще один немаловажный фактор, который может повлиять на процесс выбора.

В некоторых случаях, использование бензиновых горелок может быть оправдано. При этом, не следует забывать, что за подобными устройствами необходимо ухаживать и использовать только качественный бензин.

Еще один фактор, который влияет на выбор газовых горелок – это пожароопасность, что требует постоянного внимания и соблюдения правил пользования. Ведь бензин – это не керосин и его пары способны быстро воспламеняться, а при определенных условиях и взрываться. Поэтому, лучше лишний раз подумать над тем, стоит ли брать с собой в поход бензиновую горелку. При определенных условиях, лучше обеспечить себя сухими ветками деревьев и позаботиться о том, чтобы они, в случай чего, не намокли.

Поскольку бензиновая горелка – это, все-таки опасное устройство, то лучше отдать предпочтение заводским моделям и не заниматься самодеятельностью, что может поставить под угрозу жизнь не только свою, но и членов своей семьи.

Загрузка...

fishingday.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
