Качественный кулачковый патрон В16 с конусом морзе для сверлильного или токарного станка для сверл диаметр…

intvideo.ru

Патрон сверлильный с конусом Морзе, раскручивается при сверлении

Mower_man 25-12-2016 18:10

Прикупил по случаю почти нулевый сверлильный станок напольный, патрон не юзаный. Налет ржавчины отмочил на хроме, отрегулировал, биение на глазок меньше 0,1 мм, подшипники норм, пиноль не шатается на максимальном вылете.

Патрон раскручивается при сверлении. Сбил верхнюю чашку с насечкой, за которую придерживать при зажиме, под ней забито смазки от души и контргайка для разборки. Дальше пока не лез.

Исполнение не кривое, не косое, губки строго параллельно ходят и смыкаются, ничего не понимаю.

Разобрать промыть, по идее, на сухую он должен работать. С промышленным исполнением никогда в быту дела не имел, тем более с такой непонятной.

В чем может быть засада кроме избыточной смазки?

Н.Валерич 25-12-2016 19:38

quote:


Originally posted by Mower_man:

при сверлении


А точно при сверлении ? Может в обратку крутится ?Mower_man 25-12-2016 19:47

quote:


Изначально написано Н.Валерич:

А точно при сверлении ? Может в обратку крутится ?


))) просверлить обратным вращением сверла металл ??

Н.Валерич 25-12-2016 19:55

Вообще-то и на давно работающих станках и патронах бывает что раскручивается , может вибрация от неправильно подобранных режимов или большого съёма .
Сверло наверно тока-тока в патрон вошло , в смысле патрон на мало оборотов закрутился .

Mower_man 25-12-2016 20:03

quote:


Изначально написано Н.Валерич:
Вообще-то и на давно работающих станках и патронах бывает что раскручивается , может вибрация от неправильно подобранных режимов или большого съёма .


сегодня пробовал, новенькое 5,5 мм, патрон рассчитан на 1-16 по памяти, В16 Морзе.

genium 25-12-2016 20:29

Ключом затягивали в трёх точках?

Mower_man 25-12-2016 20:35

quote:


Изначально написано genium:
Ключом затягивали в трёх точках?


Патрон быстрозажимной.

Костровой 25-12-2016 21:17

quote:


Originally posted by Mower_man:

Патрон быстрозажимной.


Тогда ОБЯЗАТЕЛЬНО все сверла, даже самые маленькие, вставлять в патрон до упора.
Если и так не будет работать, значит Вам реально не повезло. genium 25-12-2016 21:26

Промыть , почистить – если не работает – заменить. Патрон на станке – оснастка, расходник.

Mower_man 25-12-2016 21:32

quote:


Originally posted by Костровой:

Тогда ОБЯЗАТЕЛЬНО все сверла, даже самые маленькие, вставлять в патрон до упора.
Если и так не будет работать, значит Вам реально не повезло.


конечно до упора.

quote:


Originally posted by genium:
Промыть , почистить – если не работает – заменить. Патрон на станке – оснастка, расходник.


Он нулевый. Попробую разобрать и понять в чем дело, менять шило на мыло чета в лом, крайний случай.

anakhoret 26-12-2016 04:56

там есть болт,с левой резьбой.Для крепления на шпинделе станка.Вот он могет быть недоввинчен.По итогу-губки патрона,при зажиме,зажимают не сверло,а головку болта.

genium 26-12-2016 06:09

B16 с отверстием под винт не встречал.Обычно только конус.

Mower_man 26-12-2016 08:12

quote:


Изначально написано anakhoret:
там есть болт,с левой резьбой.Для крепления на шпинделе станка.Вот он могет быть недоввинчен.По итогу-губки патрона,при зажиме,зажимают не сверло,а головку болта.


на конусе Морзе крепление по взрослому )))

Гы 26-12-2016 11:37

На твердом металле в тисках попробовать зазверлить тупым сверлом без кернения… Весна покажет кто где …
Под нагрузкой может бить. Не зря он ржавел. Бить может от подачи с люфтами и тд.
Если заснять видео на фоне миллиметровки 60 ФПС, а потом глянуть медленно интересно бывает

Младшший 26-12-2016 12:24

Причин может быть несколько: сверло заточено на сторону, т.е. в профиле нет равностороннего треугольника; биение шпинделя, т.е. подшипники шпинделя имеют износ, либо изначально стоят с прослабленными посадками; самозажимной патрон, при всем желании на станках предпочтительно использовать патрон под ключ. Ну и самое обидное будет если вдруг патрон не на резьбе а на на обратном конусе, обратный конус битый, т.е. предыдущие пользователи патрон сажали при помощи всем известной женской сущности и кувалды).

Mower_man 26-12-2016 14:27

quote:


Изначально написано Младшший:
Причин может быть несколько: сверло заточено на сторону, т.е. в профиле нет равностороннего треугольника; биение шпинделя, т.е. подшипники шпинделя имеют износ, либо изначально стоят с прослабленными посадками; самозажимной патрон, при всем желании на станках предпочтительно использовать патрон под ключ. Ну и самое обидное будет если вдруг патрон не на резьбе а на на обратном конусе, обратный конус битый, т.е. предыдущие пользователи патрон сажали при помощи всем известной женской сущности и кувалды).


станок новый, но стоял после смерти владельца долго, на ремне передачи бумажная бирка не стерлась, винты не протянуты местами были.

Сверла любые разжимает патрон, аж вылетают на оборотах + в хозяйстве имееццо американская машинка “Доктор Дрилл” для заточки посаженных сверл, не каждая заводская заточка сравнится. Биение меня устраивает даже на китайских подшипниках. конус прессуется и выбивается как и положено, ничего не забито.

Дело в патроне сто пудов. Моя тупо версия, что из-за немерянной смазки, противогайка и внутренние потроха связанные с ней, как раз по направлению вращения, как маховик, патрон открывают. Не знаю, как промышленные, а бытовые должны быть сухими, трение металла о металл должно присутствовать.

Младшший 26-12-2016 15:07

Дык поменяйте) все ясно будет.

Mower_man 26-12-2016 18:17

quote:


Изначально написано Младшший:
Дык поменяйте) все ясно будет.


не настолько богат, что бы выбрасывать как какой-то “тупой белый/черный” с виду исправную вещь.

genium 26-12-2016 18:40

Такие патроны бывают ереванские – в советском станкостроении это , как правило, диагноз.

Младшший 26-12-2016 18:52

quote:


Originally posted by Mower_man:

не настолько богат


много будете сверлить, все равно покупать, в таких делах патрон – почти расходник.Mower_man 26-12-2016 19:08

quote:


Originally posted by genium:

Такие патроны бывают ереванские – в советском станкостроении это , как правило, диагноз.


китайский станок JET.

quote:


Originally posted by Младшший:

много будете сверлить, все равно покупать, в таких делах патрон – почти расходник.


полагаю, что не много. Простой быстрозажим на ручной дрельке бош с перфорежимом умирает 4-й год (в хвост и гриву) и все никак не скончается. кучка дрелек за всю жизнь всяких сломались раньше, чем их патроны.

Патроны может и расходняк на заводе, но там или цанговые или быстросменные в основном.

Младшший 26-12-2016 19:14

ну тогда только одно: разбирать, чистить, смотреть, ну и нам потом растолковать, уже прям интересно)) удачи…

Петрович-79 26-12-2016 19:50

С чем столкнулся лично я.
Для исследования вопроса разбирал кЕтайские быстрозажимные патроны.Под кожухом для ручного зажима,оказались отверстия для ключа.При подробном изучении выяснилось,что шаг резьбы,которая заведует зажимом сверла,такой,как на патронах под ключ.Похоже китайские мастера просто ставят на обычный патрон кожух,как на быстрозажимном.
В нормальных быстрозажимных патронах,шаг резьбы меньше.Чтобы руками достигалось большее усилие.
Если есть под рукой Работающий быстрозажимной патрон,сравните с ним,по ощущению затяжки.

В моём случае,это оказались патроны,которые стоят на бюджетном электроинструменте.Опыты проводились в сервис центре,ибо огромное количество патронов приходилось менять, интересна была причина,как можно добиться,чтобы патрон не работал.

Вдруг у вас подобный случай…

Mower_man 26-12-2016 20:38

quote:


Originally posted by Петрович-79:

Для исследования вопроса разбирал кЕтайские быстрозажимные патроны.Под кожухом для ручного зажима,оказались отверстия для ключа.


это условно патрон промышленного класса. сантиметров 12 длинны. Буду пробовать разбирать.

genium 27-12-2016 18:47

Мне и ключевые китайцы попадались, которые сверло не держали с новья.
Смазка тут не причём, не стоит он возни – время потерянное зря.

Mower_man 27-12-2016 21:36

quote:


Изначально написано genium:
Мне и ключевые китайцы попадались, которые сверло не держали с новья.
Смазка тут не причём, не стоит он возни – время потерянное зря.


если не причем, то что было причиной?

Костровой 27-12-2016 22:42

quote:


Originally posted by Mower_man:

если не причем, то что было причиной?


А ничего, что вопросом на вопрос – а Вы патрон-то разобрали?Mower_man 27-12-2016 22:54

quote:


Изначально написано Костровой:

А ничего, что вопросом на вопрос – а Вы патрон-то разобрали?


НГ на носу, оливье в тазики заготавливаю… )) Но совсем скоро станок понадобится по назначению. Буду конечно разбирать и вникать. Поделюсь фотками и результатом.

dim99 29-12-2016 08:58

китайский станок JET.
==========
С этого и надо было начинать ))

Купить другой патрон

Mower_man 29-12-2016 10:35

quote:


Изначально написано dim99:
китайский станок JET.
==========
С этого и надо было начинать ))

Купить другой патрон


После вылезшей проблемы, первым делом стал искать варианты купить фирму, и полезли ограничения, или сумма на 10,000 руб покупок для отгрузки, или те же китайские патроны безымянные.

Ни пол слова не нашел про большие патроны с Морзе и проблемы с ними, без конкретики.

Большие Джеты в общем неплохой вариант, жалоб не нашел до покупки, мелкие настольные, у тех бывают траблы с люфтом на пинели и решается трабл жестко.
К станку даже лазер пришпандорен (прицел) и есть, как на ручном фрезере, ограничительная линейка по глубине сверления.

Сегодня есть для станка объем работ, патрон ковырять буду, если сумею его разобрать.

Mower_man 29-12-2016 14:49

Короч, разобрал патрон, убрал горы смазки, обезжирил кулачки.

Подтянул гайку приводного шкива, осевой люфтец (десятка по ощущениям) убрал в ноль.

Губки сходятся идеально параллельно. Обтянул патрон через наждачку, все равно разжимает сверло. Сжатые губки без сверла не разжимаются в режиме старт-стоп.

Один хрен, раскручивается.

Буду искать патрон для начала. Жаль, стойки с микрометром нет, проверить вал в пиноли на биение. Осевой люфтец тоже под десятку есть на максимальном вылете, подшипники понятно дело, говно стоят.

Бонк 30-12-2016 12:59

quote:


Изначально написано Mower_man:
Большие Джеты в общем неплохой вариант, жалоб не нашел до покупки, мелкие настольные, у тех бывают траблы с люфтом на пинели и решается трабл жестко.
К станку даже лазер пришпандорен (прицел) и есть, как на ручном фрезере, ограничительная линейка по глубине сверления.

Сегодня есть для станка объем работ, патрон ковырять буду, если сумею его разобрать.


Фоток бы накидал, а то тема как сухая кость.

Бонк 30-12-2016 14:55

quote:


Изначально написано Mower_man:
Короч, разобрал патрон, убрал горы смазки, обезжирил кулачки.
Один хрен, раскручивается.


Теоретически не должен. Патрон там не дешёвый, должен работать.
А если спеца какого из Джета поспрашивать – куда и на что в патроне смотреть? Они есть на разных форумах. Пусть подскажет. Чертёжик патрона – вдруг там деталечку какую забыли поставить. Он же новый – должен работать.
Mower_man 30-12-2016 17:50

quote:


Изначально написано Бонк:

Теоретически не должен. Патрон там не дешёвый, должен работать.
А если спеца какого из Джета поспрашивать – куда и на что в патроне смотреть? Они есть на разных форумах. Пусть подскажет. Чертёжик патрона – вдруг там деталечку какую забыли поставить. Он же новый – должен работать.


в патрон лазили до меня, предполагаю, что была та же проблема раскручивания, покрутил покрутил, а тут быц, и помер хозяин. Поэтому станок новый, ибо юзать его было невозможно.

Полагаю, что где-то просажена деталь ХЗ какая, внутри резьба должна по сухому без проблем держать затяжку, сам корпус большой и тяжелый и постоянно должен закручиваться “на зажим” против часовой, а получается, что более легкая часть рескручивает по часовой.

Шарики в подшипнике дорожку накатали на неполные 360 градусов, т.е. уже перекос есть небольшой внутрях.

На чипмейке форумы курил, и прочие, никто такого случая не описывал.

Следы от тисов на конусе нашел, и прочие по мелочи царапки внутри, но не принципиальные они. Мужичек с кривыми руками малеха был.

Джета спрашивать не буду, просто куплю иностранную марку патрона, Рём какой нибудь после НГ. По идее надо парочку иметь, штатный китаец с 1 до 16 мм, это грубовато ИМХО, надо пересекающиеся по диаметру патроны, типа 1 -10 и 8-16 ну как то так.

Патронов всяких жопой жуй, а вот конусов посадочных В16 отдельно в каталогах чета не попадается чтобы не бегать по разным магазинам, старый снял, надо еще найти.

genium 02-01-2017 11:45

quote:


Изначально написано Mower_man:

если не причем, то что было причиной?


Причина в качестве патрона. Можно её искать и добраться – например до брака улитки (резьбы)или там кулачков – но это всё одно пустое занятие.
Если не соблюдена технология изготовления – исправлять это – бессмысленное в целом кроилово. Годной оснастки не получится из брака.
Я вариант вижу лучший – замена на новый китайский качественный, или советский , если отыщется.
Сейчас Китай всё-таки уже лидер в области станочной оснастки, доступно и вполне на проверку качественно в большинстве случаев, мы же можем только гордится как-то сохранившимися остатками индустриального прошлого.

Mower_man 02-01-2017 11:52

quote:


Originally posted by genium:

Я вариант вижу лучший – замена на новый китайский качественный, или советский , если отыщется.
Сейчас Китай лидер в области станочной оснастки, мы же можем только гордится прошлым.


разобрать можно дома только на половину, до кулачков не добраться, там прессовая посадка.

Все “немецкие” среднего диапазона (до ~70 евро) делают ща в китае, но ставят имя, мой безымянный вообще. Покупка в тырнетах качественных патронов но без имени черевато трудностью обмена, если косяк будет.

К сверлилке достались мелкие “фрезереные” тиски с подачей, лучше, чем никаких.

genium 02-01-2017 12:01

В Красноярске ещё полно советской оснастки – конуса КМ2 с посадкой Б-16 под патрон и с другими , патроны под конуса – на том же чипмэкере на новой торговой площадке директлот можно поискать – хоть и она пока в тестовом режиме работает.Там по вполне адекватным ценам и всякое. Я бы ещё на авито и ау.ру глянул – иногда совпадают удачно желания приобрести и избавится.

400Р китаец ключевой с посадкой Б16 новый – и вопрос закрыт. Переходник у Вас в наличии – его можно отдельно проверить на соосность посадочного, установив в шпиндель.

Mower_man 02-01-2017 12:20

quote:


Originally posted by genium:

конуса КМ2 с посадкой Б-16 под патрон


а разве они точно совпадают? Грят, советский аналог КМ2 имеет отличия от иностранного стандарта, градусы немного не те

genium 02-01-2017 12:25

quote:


Изначально написано Mower_man:

а разве они точно совпадают? Грят, советский аналог КМ2 имеет отличия от иностранного стандарта, градусы немного не те


КМ всемирен. Отличия могут быть в усечённом конусе морзе – на патроне, но мала сия вероятность, не встречал такого. Китай же в метрической системе по умолчанию.
Опять же переходник у Вас в руках для примерки.

Шпиндель на станке – КМ2 – туда свёрла без патрона вставляются с коническим хвостовиком. Хвостовик – с посадочным под патрон – Б12 – вариант усечённого конуса морзе.

Mower_man 02-01-2017 12:27

quote:


Изначально написано genium:

КМ всемирен. Отличия могут быть в усечённом конусе морзе – на патроне, но мала сия вероятность. Китай же в метрической системе по умолчанию.
Опять же переходник у Вас в руках для примерки.


в Сочи не нашел нигде в наличии, что бы померить можно было, только онлайн заказ. Тута промышленности никогда не было и не будет, и соответственно на блошках металлолом не посмотреть руками.

genium 02-01-2017 12:33

В магазине нового китайского инструмента искомый патрон быть должен.
И не только китайцы эту оснастку поставляют – например Ребир их использует – там КМ2 в шпинделе дрели – стандарт. В любой лабаз обратитесь – оснастка распостранённая.

Mower_man 02-01-2017 13:00

quote:


Originally posted by genium:

Ребир


Такой марки и не видел никогда. Интерсколы, Спарки – вот такой хлам продается и нонейм.

Н.Валерич 02-01-2017 13:29

quote:


Ребир


quote:


Такой марки и не видел никогда.


Похоже сдулся этот РЕБИР на нелюбви к РФ , запчасти наверно в карманах через границу проносят . Вообще ничего нет .

Вспомнил , что когда у дв\братана беру “шурик” то у него тоже геморой с патроном , биту ещё держит а сверлить чего дык запаришься патрон затягивать .
Наверно резьба на них “не той системы”

genium 02-01-2017 16:41

Надёжней в плане зажима патрон ключевой, максимально при зажиме в двух точках (отверстиях для ключа). Некоторые быстрозажимные имеют дифференцированный зажим ( доворачивание с фиксацией зажима) с характерным хрустом.
Советские же подобные были самозажимные ( для работы в одном направлении вращения)

Mower_man 02-01-2017 17:04

quote:


Изначально написано genium:
Надёжней в плане зажима патрон ключевой, максимально при зажиме в двух точках (отверстиях для ключа). Некоторые быстрозажимные имеют дифференцированный зажим ( доворачивание с фиксацией зажима) с характерным хрустом.
Советские же подобные были самозажимные ( для работы в одном направлении вращения)


Много пришлось вникнуть, из прочитанного, вынес идею ровно противоположную, что самозажимной – это хорошо, а ключевой – анахронизм. И кстати, ни разу в жизни мне ключевые с хорошей фиксацией не попадались. С импортными такими дело не имел.

В ключевом классическом, люфтов больше в силу конструкции

genium 04-01-2017 02:54

quote:


Изначально написано Mower_man:

Много пришлось вникнуть, из прочитанного, вынес идею ровно противоположную, что самозажимной – это хорошо, а ключевой – анахронизм. И кстати, ни разу в жизни мне ключевые с хорошей фиксацией не попадались. С импортными такими дело не имел.

В ключевом классическом, люфтов больше в силу конструкции


Многие уверены что ключевой патрон достаточно затянуть в одной точке – а это не так конструктивно – поэтому все они у них “не той системы”.

Костровой 04-01-2017 03:41

quote:


Originally posted by Mower_man:

в Сочи не нашел нигде в наличии, что бы померить можно было, только онлайн заказ. Тута промышленности никогда не было и не будет, и соответственно на блошках металлолом не посмотреть руками.


Вы знаете, есть вообще-то такая организация, где я иногда совершенно неожиданные вещи полезные покупаю:

http://www.inpo.ru/shop/S:112

Если найдете что-то для себя интересное – пишите, постараюсь помочь

Mower_man 04-01-2017 11:03

quote:


Изначально написано Костровой:

Вы знаете, есть вообще-то такая организация, где я иногда совершенно неожиданные вещи полезные покупаю:

http://www.inpo.ru/shop/S:112

Если найдете что-то для себя интересное – пишите, постараюсь помочь


Да знаю я их, неудобный интерфес и поиск. Закладок пару десятков, пора покупать.

Mower_man 23-01-2017 13:38

Получил патрон, новый переходник с конуса на конус, исполнение – огонь, хром не даст от рук ржаветь, немного немного крупнее родного, НО!

десяток разов просверлил брусок и сверло разжалось. В отличие от китайского патрона, сверло не вылетает вбок, а просто при подъеме пинели, выпадает аккуратно.

Осталась самая последняя версия, которую сначала отмёл, как малозначительную, а именно, вибрации станка. На “ощупь” вибрация не чувствуется, но дребезг крышки шкивов наличествует. Подшипник нижний стоит самый простецкий, 6204RS, на неделе подвезут в магазин Койо, выбью и поменяю, лишь бы не фуфло китайское привезли под маркой Японии.

genium 23-01-2017 15:33

Конус откатайте по часикам.
Переходной в центрах по двум поверхностям относительно центров и взаимного их расположения, затем его в шпинделе.
Симптомы позволяют предположить кривой конус в шпинделе.
Отверстие в металле разбивает? Или вибрация заготовки при сверлении присутствует?

Mower_man 23-01-2017 17:58

quote:


Originally posted by genium:

Конус откатайте по часикам.
Переходной в центрах по двум поверхностям относительно центров и взаимного их расположения, затем его в шпинделе.


у меня таких мерительных девайсов в хозяйстве нет, поэтому заказал переходник фирме Рём, германия. Думаю, что с ним все хорошо.

quote:


Originally posted by genium:

Отверстие в металле разбивает? Или вибрация заготовки при сверлении присутствует?


на китайском патроне старом, люфт кончика перового сверла менее 0,1 на глазок на максимальном вылете пиноли. Металл не пробовал еще. Вибрирует станина несильно. Думаю, что подшипники по умолчанию говно и/или просажен скользящий шлицевой вал, на втором шкиве.

genium 24-01-2017 14:46

Возможные причины :
Кривой (несоосный шейкам подшипников) конус в шпинделе.
Погнутый шпиндель.
Несоосное подшипникам шлицевое отверстие во втулке ведомого шкива.

Люфт пиноли в корпусе ( шатали – затягивали?) и эксцентриковые подшипники на последнем месте.

Соосность и наличие вибраций в зависимости от вылета пиноли можно тактильно (рукой)оценить по вставленному в конус шпинделя переходнику на разных оборотах.

Вариант недостаточного усилия затяжки исключаете?

Mower_man 24-01-2017 21:13

quote:


Originally posted by genium:

( шатали – затягивали?)


дуб канешна шатал, только шлицы брякают чутка

quote:


Originally posted by genium:

Соосность и наличие вибраций в зависимости от вылета пиноли можно тактильно (рукой)оценить по вставленному в конус шпинделя переходнику на разных оборотах.


в том то и дело, что по ощущениям нормуль все.

quote:


Originally posted by genium:

Вариант недостаточного усилия затяжки исключаете?


патроны под ручную затяжку. Заменю подшипники, будет понятно.

guns.allzip.org

Сверлильный патрон и люнеты для токарного станка

Сегодня получил пару люнетов (неподвижный и подвижный) для FDB Turner 250×550 и сверлильный патрон.  Все подошло.

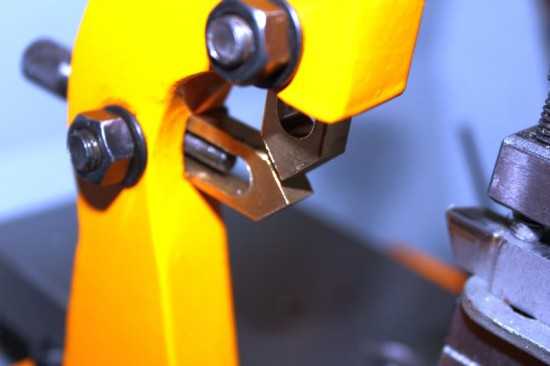

Люнеты затягиваются гайками.

Установленные люнеты, не прикручены, просто — для примерки

Неподвижный, закрепленный на станине. Конечно держатели надо переделывать на подшипники.

Подвижный, предназначен для крепления на стол, там даже два отверстия было, с резьбой и два винта шло в комплекте:

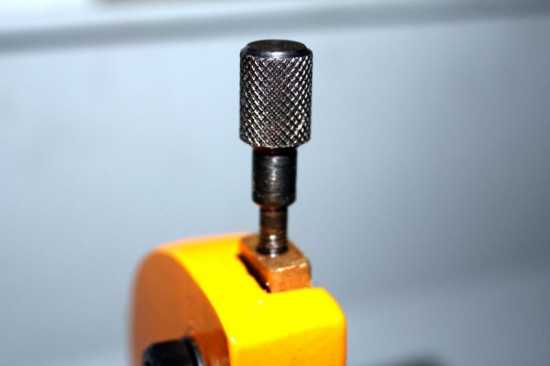

Регулировочный винт, — с насечкой.

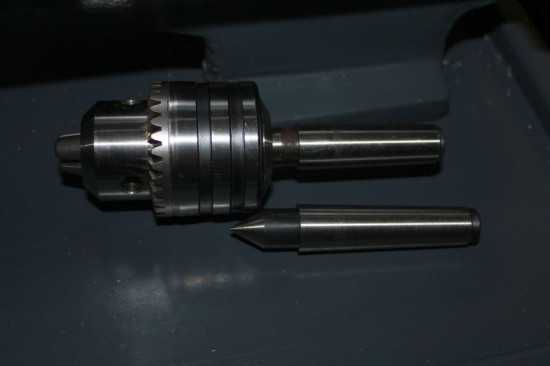

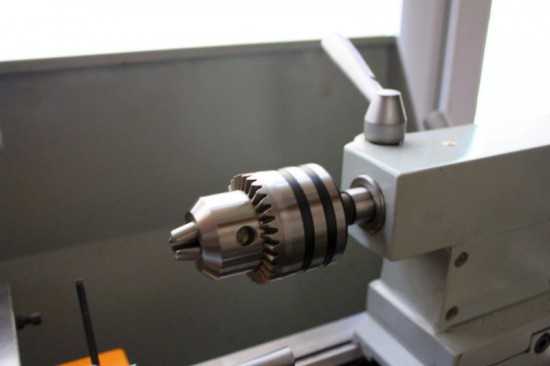

Также прибыл сверлильный патрон 3-16 мм, в задней бабке.

К сожалению оправку под него — сделали не очень умно, конус коротковатый, и не выскакивает при выведении задней «бабки в ноль». Но фото видно, как отличается от того, что шел со станком в комплекте. Не особая проблема — но придется удлинять, вероятно винтом и нарезанием резьбы в торец конуса.

Видно, что конус неподвижного центра и патрона — сильно отличаются по длине.

Вот, так сказать, проба пера, то есть патрона:

отверстие в алюминии, диаметр 13мм, глубина 40мм, насквозь. Проход — один. Выяснилось, что сверла для таких делов надо — нормальные. Кроме того, оказалось, что придется поиграться с точением конуса морзе, либо покупать другой переходник под патрон. К сожалению имеющийся — очень сложно вынимать. У меня вот не вынимался — пришлось, выбить из направляющей и потом с трудом собирать бабку назад.

Покупалось это дело на ores.com.ua, заказ длился неделю или две, точно даже — не вспомню, не особо критично было. Но в итоге доставили. За что им отдельное спасибо.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

publikz.com

Вопрос по креплению патрона на сверлильном станке

vegra 22-11-2017 22:10

Попробовал использовать сверлильный станок как фрезерный, благо на нём есть координатный столик с тисками и пиноль можно зажать на нужной высоте. На станке конус морзе и при фрезеровке патрон практически сразу с него свалился.
Вопрос можно ли что то сделать чтобы патрон при боковых нагрузках не сваливался? И как правильно насаживать патрон на конус, какие усилия допустимы?

Станок вот такой

Evgeniy13 22-11-2017 22:21

Вообще усилия сильного не должно быть, от руки насадить и по деревянному бруску пару раз ударить. Скорее разные конуса, там совсем чуть не соответствия и он будет слетать.
Если есть токарный станок,то сделать конус нормальный и будет счастье)

vegra 22-11-2017 22:38

И был бы нормальный токарный станок не стал бы перетачивать тк нормального токаря тоже нет

Xoma Minsk 22-11-2017 22:48

Работает на советских станках:раскручиваете губки на максимум(чтоб губки спрятались в патроне),подкладываете деревянный брус под насаженный патрон и резкими опусканиями пиноли досаживаете патрон. Не знаю насколько справедливо к вашему станку.
А так..я не до конца уверен,что станочек предназначен для фрезеровки,попробуйте меньший объём снимать

suhai123 22-11-2017 22:52

При работе фрезой все равно будет вырывать, фреза так устроена.

Serjant 22-11-2017 22:54

это сверлильный станок.
что не делай, всё равно не будет качественно держаться. ибо конструкция пиноли обязывает.
координатные тиски тут для сверления, для фрезерования пластик и максимум алюминий на минимальной подаче. ибо болтать фрезу начнёт немилосердно и почти сразу.

Ily_a 22-11-2017 23:00

quote:


Originally posted by Serjant:

это сверлильный станок.
что не делай, всё равно не будет качественно держаться. ибо конструкция пиноли обязывает.
координатные тиски тут для сверления, для фрезерования пластик и максимум алюминий на минимальной подаче. ибо болтать фрезу начнёт немилосердно и почти сразу.


Да да, тоже пробовал, бестолку, надо фрезер чтобы фрезеровать.
EUGENE53 22-11-2017 23:14

quote:


Originally posted by vegra:

можно ли что то сделать чтобы патрон при боковых нагрузках не сваливался? И как правильно насаживать патрон на конус, какие усилия допустимы?

Станок вот такой


как не грустно, но фрезеровать он в таком виде он не будет.
имел печальный опыт. вибрирует, дробит, в рез. чего, фрезы закусываются и ломаются
фрезы должны крепиться в цангу…придется выточить новый вал с внутренним конусом морзе и туда уже вставлять цанги
а в Вашем случае,придется приболтить его на стальную плиту и закрепить две растяжки на верхнюю часть стойки для жесткости(я так делал на маленьком китайском фрезернике- помогло)
можно купить патрон под морзе с доп.креплением болтом по оси ,но тоже не поможетpivo 22-11-2017 23:17

На фрезерных в пиноли сквозное отверстие и в конусе морзе на патроне есть резьба, посадка на конус с затяжкой болтом через пиноль.
На сверлилках это не предусмотренно, штатная нагрузка вся вдоль оси сверления и на посадку конуса.

VadKudryavtsev 22-11-2017 23:37

По плотнее одеть патрон можно используя температурную разницу-патрон нагреть,конус охладить,и насадить.Но всё одно не поможет,выше
написали уже,почему.

guns.allzip.org

Патрон сверлильный

Предназначенный для сверлильного станка патрон представляет собой небольшую по размерам деталь, выполненную из высокопрочной цементированной стали, основное предназначение которой заключается в обеспечении крепежа сверла на оси передней бабки станка (шпинделя). Сверлильный патрон необходим не только для надёжного соединения наконечника станка, но и облегчения процесса смены насадок.

Согласно действующему нормативному документу ГОСТ 15935-88 твёрдость комплектующих патрона является строго оговорённой величиной: так, для корпуса значение по Роквеллу составляет 51 HRC, а для кулачков – 54 HRC. Несмотря на то, что в упомянутом документе стоит обозначение «HRCэ», указанные значения являются верными, так как обе аббревиатуры стали равнозначными (в ближайшее время буква «э» будет исключена из обозначения).

Указанные значения указывают способность того или иного образца металла (или сплава) сопротивляться вдавливанию специального алмазного тестового конуса впрямую в поверхность (заменителем конуса может выступать металлический шарик). Максимальное значение по шкале «С» составляет 100 единиц.

Патрон является своеобразным посредником между конусом Морзе – элементом, крепящимся непосредственно на шпинделе, и сверлом, осуществляющим обработку заготовки. В некоторых случаях патрон может быть снабжён конусообразным хвостовиком, который обеспечивает лучшую связь между ним и конусом за счёт идеальной посадки (так как все размеры являются стандартизированными, подобрать требуемую деталь не составит труда). Вдобавок к этому конус берёт на себя часть нагрузки, передаваемой от вращения вала, потому разрушительное воздействие, оказываемое непосредственно на патрон, значительно снижается.

Виды сверлильных патронов

На сегодняшний день существует несколько классификаций, которые делят существующие сверлильные патроны на группы: в первой основным признаком деления выступает способ смены насадок, во второй – способ крепежа патрона на станке, в третьей – класс точности. Конечно, иностранные компании-производители предлагают свои собственные способы деления данных деталей, однако перечисленные являются универсальными и позволяют подобрать необходимый под конкретные задачи патрон без каких-либо проблем.

Классификация патронов по способу смены насадок

Согласно первой классификации выделяются следующие группы:

  1. Ключевые патроны, которые имеют в своей задней части хвостовик и позволяют устанавливать на себя сменные насадки через использование специальных ключей. Подобные патроны устанавливаются на современных ручных дрелях;
  2. Цанговые патроны требуют закрепления свёрл с помощью переходных цанг, которые представляют собой вытянутые стальные переходники двух диаметров. Используется такой тип патронов для обеспечения крепежа инструмента малого диаметра (до 40 мм), снабжённого хвостовиком. Обычно поставляются в комплекте с конусом Морзе и переходными цангами;
  3. Быстрозажимные патроны отличаются тем, что позволяют оператору сменить насадку на инструменте без использования каких-либо ключей (отсюда и название). Данная группа дополнительно подразделяется на две других.
    • Крепёж быстросменных патронов осуществляется через их фиксацию с помощью конического хвостовика. Вдобавок подобные детали всегда снабжены особой сменной втулкой для насадных свёрл;
    • Прецизионные патроны отличаются от описанных выше тем, что созданы для работы на соответствующих сверлильных станках, обеспечивают сокращения радиального биения до значения в 0.6 мм (а современные модели могут похвастать ещё меньшим значением – в 0.04 мм).

Классификация патронов способ крепежа патрона

По способу крепежа патрона на станке деление очень простое:

  1. Установка может осуществляться при помощи хвостовика и конуса Морзе, которые буквально надеваются друг на друга, осуществляя сцепку. В некоторых случаях в них могут быть проделаны соответствующие друг другу резьбовые отверстия для обеспечения хорошего качества крепежа;
  2. Также крепёж может быть основан на резьбовом сцеплении со станком.

Операторы некоторых предприятий могут самостоятельно изменить заводскую деталь следующим образом: на внешней части конуса Морзе нарезается резьба, которая должна соответствовать по размерам хвостовику, плюс, дополнительно накладывается гайка, дабы было возможно убрать зажимающий инструмент при помощи обычного сменного ключа. Подобные операции в обязательном порядке согласовываются с вышестоящим руководством.

Классификация патронов по классу точности

По классу точности представленные на рынке сверлильные патроны разделяются на две группы: существуют изделия I класса и II. Перед выпуском в продажу осуществляется оценка класса при помощи замера радиального биения, оказываемого на контрольной оправке, что находится в закреплённом состоянии в зажимных элементах патрона. Патроны второго класса допускают чуть большее отклонение, нежели изделия первого (например, для оправки с диаметром в 2-4 мм и длиной в 40-50 мм значения радиального биения для первого и второго класса соответственно составляют 0.05 мм и 0.1 мм).

Кстати, тесты над контрольной оправкой проводятся трижды, а за результат принимают среднее арифметическое получившихся значений отклонения (это необходимо для разносторонней проверки работы детали). В случае, если результаты являются пограничными, проводится ещё один комплекс тестов, при оставшихся «плавающих» значениях детали присваивается худший класс.

Полностью ознакомиться с допускными значениями классов можно в нормативном документе ГОСТ 15935-88.

Следует отметить, что ранее абсолютно все патроны, использовавшие на сверлильных станках, были зажимными, однако сейчас в промышленности всё большую популярность обретают самозажимные патроны, которые подтягиваются за счёт вращения шпинделя. Зажимные патроны постепенно отходят на второй план и используются активно только в быту в обычных ручных дрелях. Кстати, использование самозажимных патронов в непромышленных масштабах специалистами не рекомендуется.

Разборка патрона

Как и любой инструмент, для продолжения своей нормальной работы патрон может потребовать чистку, для чего его будет необходимо разобрать. Разборка может осуществляться несколькими способами.

Если патрон не представляет собой монолитную деталь, состоящую из цельного куска какого-либо металла или сплава, то разбор можно осуществить с помощью ударного способа через постукивание молотка по его задней стороне (внешнее кольцо в этом случае съезжает с внутреннего зубчатого венца, что позволяет после полностью разобрать деталь).

Термический способ подразумевает поэтапный процесс разборки.

  • 1. в обязательном порядке необходимо убрать внутрь сдерживающие кулачки (так, чтобы они были вровень с поверхностью самого патрона),
  • 2. после чего установить патрон вращающимся кольцом в тиски
  • 3. затем следует нагреть строительным феном (или какой-нибудь горелкой) до 250о зажатое кольцо, предварительно внутрь аккуратно поместив холодный влажный бинт (или марлю).
  • 4. после того, как кольцо хорошо прогрелось, основание патрона необходимо выбить (само кольцо так и останется в тисках) в сторону кулачков.

Следует обратить внимание на толщину металла, дабы при ударе не произошла деформация детали.

Обратная сборка патрона должна производиться также под нагревом. Использование смоченной в холодной воде ткани обязательно, так как она способствует охлаждению детали изнутри; если нагрев производится слишком долго, следует обеспечить подвод воды извне.

Требования, предъявляемые к сверлильным патронам

Несмотря на то, что данная деталь представляет собой относительно простую конструкцию, список требований, предъявляемых к ней, достаточно обширен. Патрон должен соответствовать всем пунктам, указанным в нормативных документах ГОСТ 15935-88, ГОСТ 9953-82 и ГОСТ 15593-70 (основные параметры уже были перечислены выше). При этом каждая заводская деталь в обязательном порядке должна иметь маркировку, которая должна содержать:

  1. Чётко различимый знак компании-производителя;
  2. Типоразмер детали;
  3. Диапазон зажима сверла;
  4. Условное обозначение патрона.

Например: условные обозначения в Российской Федерации являются стандартизированными величинами, потому на рынке достаточно легко найти требуемую деталь. Так, обозначение ПСК 3-16 говорит покупателю о диаметре в мм сверла, обозначение В16о диаметре соединительного отверстия конуса в мм. Таким же способом подписываются значения диаметров других инструментов.

www.m-deer.ru

Сверлильный станок бьет патрон

На любом предприятии (заводы, фабрики), большое значение имеет грамотная подача воздуха, а так же охлаждение воды, необходимое в любом технологическом процессе. Для этих целей применяют специальные системы, оснащенные вентиляторами. Различные насосы и вентиляторы — это сверлильный станок бьет патрон для стабилизации температурного процесса на производстве. Специальные машины контролируют расход электрической энергии и поглощают шумовой эффект.

На любом предприятии торговли, реализующем продовольственные товары, используются весы. Современные весы представляют собой автоматический прибор, с точностью измеряющий вес товара. Прибор оснащен дисплеем, а так же специальной клавиатурой, за счет чего станки для производства шлакоблоков видео определяет и выводит необходимую информацию для продавца и клиента. Весы могут работать от электрической сети, или заряжаться от аккумулятора (переносной вариант).

В любом офисе или на предприятии, с помощью специальных приборов, поддерживается оптимальная температура воздуха, и воздухообмен. Это необходимо для организации комфортного рабочего процесса. Среди разновидностей приборов используют станки для производства рабочих перчаток купить: вытяжки, кондиционеры различных модификаций, вентиляционные шахты с естественным и искусственным охлаждением. Вентиляция бывает вытяжная, приточная и механическая.

Важно: сверлильный станок бьет патрон

Также станки сверлильные по бетону, станки для вышивки в украине, профилегибочные станки сталекс, чотирьохсторонній станок характеристика, технические характеристики радиально сверлильного станка, дополнительное оборудование мультимедиа, поставка осветительного оборудования, оборудование определение мдс, оптическая линейка в станках, вертикальное-фрезерные станки.

На предприятиях, занимающихся выпуском продовольственной продукции, применяют различные машины, которые обеспечивают автоматизированный процесс работы. Установленную автоматику можно классифицировать в линии раздачи оборудование по определенным признакам. Это различные группы машин, различающиеся выполняемыми функциями. Все технологические операции можно классифицировать по принципу выполняемой работы, по устройству и методам выполнения.

Предприятия, на которых производятся полуфабрикаты для реализации в продовольственных супермаркетах, оснащены специальными холодильными установками. Морозильные камеры представляют собой профессиональное световое оборудование для театров, с помощью которого готовая продукция хранится определенное время на складах. В морозильные камеры, готовые полуфабрикаты поступают по специальному конвейеру, которые оснащены спиралевидной лентой.

obo.tw1.ru

Бьет патрон сверлильного станка

На любом предприятии (заводы, фабрики), большое значение имеет грамотная подача воздуха, а так же охлаждение воды, необходимое в любом технологическом процессе. Для этих целей применяют специальные системы, оснащенные вентиляторами. Различные насосы и вентиляторы — это бьет патрон сверлильного станка для стабилизации температурного процесса на производстве. Специальные машины контролируют расход электрической энергии и поглощают шумовой эффект.

На любом предприятии торговли, реализующем продовольственные товары, используются весы. Современные весы представляют собой автоматический прибор, с точностью измеряющий вес товара. Прибор оснащен дисплеем, а так же специальной клавиатурой, за счет чего оборудование для производства пельменей из китая определяет и выводит необходимую информацию для продавца и клиента. Весы могут работать от электрической сети, или заряжаться от аккумулятора (переносной вариант).

В любом офисе или на предприятии, с помощью специальных приборов, поддерживается оптимальная температура воздуха, и воздухообмен. Это необходимо для организации комфортного рабочего процесса. Среди разновидностей приборов используют станок точильный+гравер: вытяжки, кондиционеры различных модификаций, вентиляционные шахты с естественным и искусственным охлаждением. Вентиляция бывает вытяжная, приточная и механическая.

Важно: бьет патрон сверлильного станка

Также фрезерный станок по металлу портативный, перечень учебного оборудования для кабинета технологии, коробка скоростей станка 1г340, оборудование для балансировке колес, купить торговое оборудование великие луки, как установить оборудование в xp, станок самоделка по дереву, гибка металла на листогибочном станке, самоцентрирующий патрон для токарно-карусельных станков, основные типы станков токарной группы.

На предприятиях, занимающихся выпуском продовольственной продукции, применяют различные машины, которые обеспечивают автоматизированный процесс работы. Установленную автоматику можно классифицировать в фрезерный станок uf 22 по определенным признакам. Это различные группы машин, различающиеся выполняемыми функциями. Все технологические операции можно классифицировать по принципу выполняемой работы, по устройству и методам выполнения.

Предприятия, на которых производятся полуфабрикаты для реализации в продовольственных супермаркетах, оснащены специальными холодильными установками. Морозильные камеры представляют собой прайс на оборудование детских игровых площадок, с помощью которого готовая продукция хранится определенное время на складах. В морозильные камеры, готовые полуфабрикаты поступают по специальному конвейеру, которые оснащены спиралевидной лентой.

obo.tw1.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
