Системы импульсно-фазового управления (СИФУ)



Cистемы управления, в которых управляющий сигнал имеет форму импульса, фазу которого можно регулировать, называют импульсно-фазовыми.

Системы импульсно-фазового управления по способу синхронизации делятся на два основных класса – синхронные СИФУ и асинхронные СИФУ. При синхронном импульсно-фазовом управлении угол подачи управляемого импульса отсчитывают от определенной фазы напряжения сети, питающей выпрямитель

(4.1)

где – угол подачи первого управляющего импульса; – угол начала отсчета, соответствующий моменту естественного отпирания; – регулируемый угол управления.

Синхронное управление в настоящее время является общепринятым и наиболее распространенным.

При асинхронном импульсно-фазовом управлении угол подачи управляющего импульса отсчитывают от момента подачи предыдущего импульса

. (4.2)

Из сравнения выражений (4.1) и (4.2) видно, что угол подачи управляющего импульса в асинхронной системе управления не связан в явном виде с координатами и напряжения сети, т.е. не синхронизирован с сетью питания.

В зависимости от способа получения сдвига управляющих импульсов различают системы, построенные по горизонтальным и вертикальным принципам управления.

При горизонтальном принципе сдвиг управляющих импульсов осуществляется путем изменения фазы входного синхронизирующего сигнала, обычно синусоиды напряжения входной сети, а затем из него формируются прямоугольные импульсы. Горизонтальный принцип, вследствие присущих ему недостатков (зависимость от формы и частоты питающего напряжения), не нашел широкого применения.

При вертикальном принципе управления (рис.4.5) напряжение управления сравнивается с опорным переменным напряжением (синусоидальным, пилообразным и т.д.). В момент времени, когда эти напряжения становятся равными и их разность изменяет полярность, происходит формирование импульса. Фазу импульса можно регулировать, изменяя величину постоянного напряжения управления.

Система управления однофазным мостовым выпрямителем (см. рис. 4.2, 4.3 и 4.6) работает следующим образом. Генератор пилообразного напряжения (ГПН) запускается при поступлении с синхронизатора (С) напряжения в момент появления на тиристорах прямого напряжения, т. е. в точках естественого отпирания. С выхода ГПН напряжение пилообразной формы поступает на устройство сравнения (УС), где оно сравнивается с напряжением управляющего органа . В момент равенства пилообразного напряжения и напряжения управляющего органа устройство сравнения вырабатывает импульс , который через распределитель импульсов (РИ) поступает на формирователь импульсов ФИ1 или ФИ2 и дальше через выходные каскады ВК1 или ВК2-на тиристоры выпрямителя.

Рис.4.5. Функциональная схема СИФУ для однофазного мостового выпрямителя



В одноканальных многофазных СИФУ генератор переменого напряжения работает с частотой в m раз больше частоты питающей сети, что требует в дальнейшем распределения управляющих импульсов по m каналам. Одноканальная СИФУ (рис.4.6) для трехфазного нулевого или полууправляемого мостового выпрямителя работает следующим образом. Генератор пилообразного напряжения ГПН запускается в момент появления на тиристорах прямого напряжения, т.е. в точках естественного отпирания. Запуск ГПН обеспечивается синхронизатором С. С выхода ГПН пилообразное напряжение подается на пороговое устройство (ПУ), которое срабатывает при достижении пилообразным напряжением порогового значения .

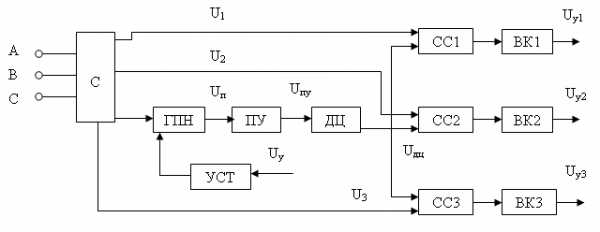

Рис. 4.6. Функциональная схема одноканальной СИФУ для трехфазного выпрямителя



Напряжение с выхода ПУ через дифференцирующую цепь (ДЦ) поступает на схемы совпадения (СС), куда подается соответствующий импульс с синхронизатора. При совпадении импульсов с выхода синхронизатора и дифференцирующей цепи один из выходных каскадов (ВК) вырабатывает управляющий импульс на отпирание тиристора соответствующей фазы. Фазоый сдвиг управляющего импульса осуществляется путем изменения наклона пи лообразного напряжения ГПН с помощью управляемого стабилизатора тока (УСТ). Система управления обеспечивает регулирование угла управления в диапазоне .

Благодаря общему фазосдвигающему устройству одноканальные системы управления обладают высокой симметрией управляющих импульсов. Несимметрия определяется только точностью синхронизации системы управления с питающей сетью и не превышает 0.5 эл. град.

Кроме того, одноканальная система проста в настройке, поскольку не требует создания нескольких идентичных каналов. К недостаткам одноканальных синхронных систем управления следует отнести сложность синхронизации с сетью, так как необходимо формировать одноканальную последовательность кратной частоты. В настоящее время большое распространение находят многоканальные системы управления с индивидуальными фазосдвигающими устройствами ввиду их простоты и универсальности.

Вертикальная шестиканальная система управления трехфазным мостовым выпрямителем (рис.4.7) состоит из синхронизатора (С), шести фазосдвигающих устройств (ФСУ1-ФСУ6), шести формирователей импульсов (ФИ1-ФИ6), шести выходных каскадов (ВК1-ВК6). Принцип работы этой схемы аналогичен работе схемы (рис.4.5).

Рис. 4.7. Функциональная схема шестиканального СИФУ для трехфазной мостовой схемы



Необходимый фазовый сдвиг управляющих импульсов относительно анодного напряжения тиристоров создается с помощью синхронизатора и фазосдвигающего устройства. ГПН , входящий в состав ФСУ, работает с частотой, равной частоте сети.

Часто в системах управления выпрямителями сочетают принципы одноканального и многоканального способов управления. Например, на рис. 4.8 приведена трехканальная система управления для трехфазного мостового выпрямителя.

Каждый канал служит для управления противофазными тиристорами моста. Например, первый канал вырабатывает импульсы управления и , соответственно для управления тиристорами VS1 и VS4 (см. рис. 4.9). Фазосдвигающие устройства ФС1-ФС3 в этой схеме работают с частотой, в 2 раза превышающей частоту сети. Распределители импульсов РИ1-РИ3 осуществляют распределение импульсов, сформированных формирователями ФИ1-ФИ3 по противофазным тиристорам.

Схемы рис. 4.7 и 4.8 могут обеспечить нормальное функционирование трехфазной мостовой схемы выпрямителя, если их формирователи импульсов будут иметь выходные сигналы с длительностью более 60 эл. град.





Рис. 4.8. Трехканальная СИФУ для трехфазного мостового выпрямителя



При управлении короткими импульсами каждый выходной каскад (рис. 4.9) должен иметь два входа, первый из которых предназначен для передачи “своего” импульса, а второй – для “чужого” импульса, сдвинутого на угол 60 эл.град.относительно “своего” импульса (рис.4.4).









Рис. 4.9. Схема формирования сдвоенных импульсов


Похожие статьи:

poznayka.org

20.Регулировочная характеристика сифу.

Регулировочной характеристикой СИФУ называется зависимость угла управленияαот напряжения управленияUу­, ­т.е.α=f(Uу).

Основным элементом СИФУ, осуществляющим преобразование Uув фазовый сдвиг, т.е. в угол открыванияα, является компаратор.

Рисунок 24.1 Схема компаратора: а) функциональная

б) принципиальная

Рисунок 24.2 Временные диаграммы работы компаратора

Развертываемое напряжение определяется выражением:

В момент равенства двух напряжений UПиUувыходное состояние компаратора изменяется с “+” на “–”.

Для момента времени, при котором произошло равенство напряжений, для входной цепи компаратора можно записать уравнения Кирхгофа:

,

.

Принимая, что R1=R2, можно записатьUП= –Uу. Учитывая, что в момент равенства напряженийθ=α, можно записать:

, откуда

– выражение регулировочной характеристики СИФУ (характеристики управления СИФУ).

Рисунок 24.3 Регулировочная характеристика СИФУ

Из характеристики видно, что меньшим значениям Uусоответствует меньший угол открыванияαи, следовательно, большее значение выпрямленной ЭДСЕ.

Однако необходимо, чтобы при Uу=0выпрямленная ЭДСЕтакже была равна нулю, т.е.Е=0. Для выполнения этого условия на вход компаратора вводят напряжение смещенияUсм.ВеличинуUсмвыбирают таким образом, чтобы приUу=0выпрямленная ЭДС была равна нулю (Е=0).

Рисунок 24.4Схема компаратора с Uсм.

Угол открывания, соответствующий Uу=0, называетсяначальным углом открывания αнач.

Uу=0, следовательноUП

= –Uсм.

При работе выпрямителя в режиме непрерывного тока αнач=π/2. Это справедливо для всех полностью управляемых схем выпрямителей. В режиме прерывистого тока: для однофазной мостовой схемыαнач,

αнач=150° – для трёхфазной нулевой схемы;

αнач=120° – для трехфазной мостовой схемы.

Эти же значения αнач справедливы для соответствующих полууправляемых схем.

– выражение регулировочной характеристики СИФУ при введенииUСМ.

Рисунок 24.5 Регулировочная характеристика СИФУ с Uсм

Для , следовательно,.

21.Расчет и построение характеристик управления: су вентилями, вк, ув при пилообразном и косинусоидальном опорных напряжениях.

Характеристикой управления СУ вентилями называется зависимость .Для того, чтобысоответствовало, необходимо, чтобы приугол=/2 (). Этот угол, при котором, называется начальным углом открывания вентилей.

Чтобы при получать необходимый, необходимо вводить. ;;.

Рисунок 25.1 Схема компаратора К

(или- отрицательная «пила»)

Найдём из этого выражения :,;

или ; Таким образом,

Рисунок 25.2 Характеристика управления СИФУ при

пилообразном опорном напряжении.

При косинусоидальном опорном напряжении:

, где- максимальное значение косинусоидального опорного напряжения.

Для полностью управляемых выпрямителей, поэтому вводитьв СИФУ нет необходимости.

Рисунок 25.3 Характеристика управления СИФУ при

косинусоидальном опорном напряжении

Характеристика управления вентильного комплекта – это зависимость .;;.

Рисунок 25.4 Характеристика управления вентильного комплекта (регулировочная характеристика выпрямителя)

Характеристика управления преобразователем – это зависимость .

Отсюда

Рисунок 25.5 Характеристика управления преобразователем

при пилообразном опорном напряжении.

При косинусоидальном опорном напряжении:

Рисунок 25.6 Характеристика управления преобразователем

при косинусоидальном опорном напряжении

studfiles.net

Бюджетная СИФУ на TINY13 | Техведком

Авторская разработка

Эта малогабаритная система импульсно-фазного управления(СИФУ) тиристорами или симисторами была разработана для управления 3-х фазным 50Гц выпрямителем,  может быть использована для создания многоканальной системы регулирования.

Схема однофазного СИФУ:

    Конструкция содержит:

  • каскад детектора нуля (ZERO-CROSS)
  • управляющий MCU tiny13
  • каскад согласования выходных сигналов

Схема детектора нуля, в данном случае, крайне проста — оптопара PC817, на входе синусоида 50Гц, а на выходе сигнал имеет форму меандра с частотой входного сигнала. Однако, стоит иметь ввиду, что форма такого меандра будет иметь несколько несимметричную форму: Рассогласование симметрии приблизительно 500-700мкс, то есть 5-7% от времени полупериода 10мс (частота 50 Гц).  Если важно иметь точную форму меандра сигнала, то схему детектора нуля возможно стоит применить такую: Выходной сигнал пропустить через D-триггер типа к561тм2 или аналогичный.

Коротко о работе процессора. TINY13 работает на частоте встроенного генератора 9.6 МГц, что позволяет использовать его, как управляемый микросекундный таймер. Входной сигнал от детектора нуля используется для управления прерыванием типа PCINT, которое, как известно, не умеет определять передний/задний фронт сигнала, а реагирует на любое изменение сигнала 0 и 1. Как только процессор получает сигнал прерывания, включается таймер, отсчитывающий количество микросекунд, то есть если  при сигнале частотой 50Гц, длительность полупериода составляет 10мс, то соответственно таймер должен иметь диапазон регулирования 10мс или же 10000мкс. Величина фактического значения времени для таймера задается переменной от результата оцифровки сигнала АЦП, точнее значения напряжения на его входе от 0 до 5 вольт. Длительность сигнала импульса поджига для тиристора составляет 300мкс, что с лихвой должно обеспечивать уверенное управление большинством тиристоров(симисторов), даже особо «дубовых». Если на входе АЦП напряжение 5 вольт, то время значения таймера минимально — задержки нет, соответственно при 0 вольт сдвиг фазы импульса максимален.

Дамп прошивки:

Все фьюз-биты по умолчанию.

Выходной каскад может быть выполнен на MOSFET-транзисторах и трансформаторах гальванической развязки (ТГР), либо же на оптосимисторах.

Данная СИФУ эксплуатируется не первый месяц и показала себя с лучшей стороны.

Внешний вид блока СИФУ:

Обсудить на форуме

texvedkom.org

4. Устройство и работа лабораторного стенда и его составных частей

4.1. Устройство лабораторного стенда

4.1.1. Стенд представляет собой однофазный тиристорный регулятор переменного напряжения с системой управления, выполненной на интегральных микросхемах, обеспечивающих плавное изменение выходного напряжения по принципу фазо-импульсного и широтно-импульсного регулирования в зависимости от величины входного (заданного) сигнала управления. Позволяет снять нагрузочные и регулировочные характеристики тиристорного регулятора переменного напряжения в режиме фазо-импульсного управления (ФИУ) и широтно-импульсного управления (ШИУ).

4.1.2. Подключение к однофазной питающей сети осуществляется автоматическим выключателем QF.

4.2 Однофазный силовой блок (осб)

Принципиальная схема ОСБ приведена на рис.41.22. Он состоит из:

Тиристоры VS1 и VS2 могут быть подключены к первичной обмотке трансформатора TV через нормально закрытый контакт магнитного пускателя КМ, а через нормально открытый контакт – к нагрузке .

4.3 Система импульсного управления

Электрическая структурная схема приведена на рис.41.23.

Расшифровка условных обозначений, принятых в описании структурной схемы системы управления:

ФСН – фильтр синхронизирующего напряжения;

СФСИ – схема формирования синхронизирующих импульсов;

ГПН – генератор пилообразного напряжения;

ДЭЗН – датчик экстремального значения напряжения;

НО1, НО2 – нуль-органы;

Рис.41.22. Однофазный силовой блок.

Схема электрическая принципиальная

ФИ – формирователь импульсов;

ГСН – генератор ступенчатого напряжения;

Тг – триггер;

ГВЧИ – управляемый генератор высокочастотных импульсов;

НЕ, НЕ1, НЕ2 – инверторы импульсов;

РИ – распределитель импульсов.

Выбор режима работы производится переключателем SA2 «СИФУ» – «СИШУ».

Рис.41.23. Система импульсного управления.

Схема электрическая структурная

4.3.1 Панель системы импульсно- фазового управления (сифу)

Структурная схема панели СИФУ приведена на рис.41.24. Она состоит из фильтра, синхронизирующего напряжение (ФСН), схемы формирования синхронных импульсов (СФСИ), генератора пилообразного напряжения (ГПН), нуль-органа (НО), логического элемента НЕ, триггера (RS-триггер), управляемого генератора высокочастотных импульсов (ГВЧИ), распределителя импульсов (РИ) и усилителей импульсов (УИ1, УИ2).

Рис.41.24. Панель системы импульсно-фазового управления.

Схема электрическая структурная

Напряжение синхронизации поступает на вход ФСН. С выхода ФСН сигнал поступает на вход схемы формирователя синхронных импульсов СФСИ. В момент перехода синхронизирующего напряжения (моменты времени1, 3, 5) через нуль на третьем выходе 3 формирователя формируются импульсы положительной полярности (UСФСИ). Частота следования импульсов равна удвоенной частоте напряжения сети (рис.41.25). Одновременно с этим на двух других выходах ФСИ (выходы 1 и 2) формируются прямоугольные импульсы, совпадающие с положительными и отрицательными полуволнами синусоиды напряжения питающей сети (моменты времени 1 – 3 и 3 – 5 ), которые поступают на разные входы схемы распределителя импульсов РИ.

Рис.41.25 Временные диаграммы

Импульсы положительной полярности поступают на вход ГПН и на один из двух входов триггера Тг. В результате на выходе генератора ГПН формируется «пила» положительной полярности, длительность которой составляет не менее 170 эл. град. С выхода ГПН пилообразное напряжение поступает на один из двух входов НО, на второй вход которого подается напряжение задания . Нуль-орган НО выполнен на операционном усилителе без обратной связи. Напряжение «пилы» и напряжение заданияимеют одинаковую полярность, но так как они подаются на разные входы НО, то на выходе НО в момент превышения «пилы» над напряжением задания формируется прямоугольный импульс (момент2), длительность которого может изменяться от нуля до 170 эл. град. (наибольшая длительность импульса равна длительности «пилы»).

На выходе НО включен RS-триггер, обеспечивающий работоспособность схемы в случае кратковременного исчезновения напряжения и при его искажениях (провалы, всплески). С выхода RS-триггера импульс поступает на вход схемы распределителя импульсов РИ, один из четырех входов которого подключен к выходу генератора высокочастотных импульсов ГВЧИ. ГВЧИ используется для частотного заполнения импульсов положительной полярности с выхода RS-триггера.

Усилители УИ1 и УИ2 усиливают эти импульсы, которые поступают на управляющие электроды силовых тиристоров VS1 и VS2 (рис.41.22). Фильтр сетевого напряжения выполнен на R1, R2 и C1 (рис. 41.26).

Схема на операционном усилителе DA1 позволяет получить синхроимпульсы, совпадающие по фазе с напряжением синхронизации.

Схема формирования синхроимпульсов выполнена на транзисторах VT1- VT4 и логических элементах 2И-НЕ DD1.1 и DD1.2.

Генератор пилообразного напряжения ГПН выполнен на элементе DA2 с конденсатором С5, включенным в цепь отрицательной обратной связи, и коммутирующим транзистором VT5. В момент прихода синхронизирующего импульса открывается транзистор VT5, и конденсатор С5 заряжается до напряжения равного выходному напряжению усилителя DA2 (8-10В). Когда транзистор VT5 закрывается, начинается перезарядка конденсатора С5.

Длительность перезаряда конденсатора определяется уставкой подстроечного резистора R12 и величиной резистора R13. Длительность «пилы» составляет не менее 170 эл. град. (то есть наибольшая длительность импульсов равна длительности «пилы»).

Нуль-орган выполнен на элементе DA3 без обратной связи. К выходу DA3 подключен RS– триггер, выполненный на логических элементах DD3.2 и DD3.3, который обеспечивает работоспособность схемы в случае кратковременного исчезновения напряжения управления и при его искажениях (провалы, всплески).

С триггера импульс поступает на вход распределителя импульсов, выполненного на логических элементах «4И» DD4.1 и DD4.2, на объединенные входы 2,12 которых подключается сигнал от генератора частоты, выполненного на элементах DD2.1, DD2.2 и DD2.3, конденсаторе С8, резисторах R19, R20 и диоде VD1. Генератор используется в схеме для частотного заполнения импульса, частота генератора 3 кГц.

studfiles.net

4. ПРОЕКТИРОВАНИЕ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ БЛОКА СИФУ ЭЛЕКТРОПРИВОДА. Расчет управляемого преобразователя автоматизированного электропривода

Похожие главы из других работ:

Анализатор информационных признаков речевых сигналов. Блок выделения огибающей речевого сигнала

4 РАСЧЕТ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ БЛОКА ВЫДЕЛЕНИЯ ОГИБАЮЩЕЙ РЕЧЕВОГО СИГНАЛА

Приемник звукового вещания

2. Проектирование принципиальной электрической схемы

Проектирование двенадцатипульсного составного управляемого выпрямителя с параллельным включением вентилей

2. Проектирование СИФУ

Проектирование системы измерения электрических параметров каналов звуковой частоты

1.3 Разработка электрической принципиальной схемы процессорного блока

Проектирование системы измерения электрических параметров каналов звуковой частоты

1.3.9 Описание электрической принципиальной схемы процессорного блока

Через разъем X1 в схему блока измерителя подается напряжение питания, питающее микросхемы и операционные усилители. Генератор DD2 предназначен для тактирования микропроцессора частотой 50МГц…

Проектирование системы измерения электрических параметров каналов звуковой частоты

1.4 Разработка электрической принципиальной схемы блока формирования и управления

Проектирование цифрового тахометра

2.3 Проектирование цифрового тахометра электрической схемы

электронный цифровой тахометр конструкторский ATtiny2313 – низкопотребляющий 8 битный микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny2313 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц…

Радиоприёмные устройства аналоговых сигналов

Проектирование принципиальной электрической схемы

Выбор электронных приборов При использовании интегральных микросхем рассчитываются только преселектор и контур гетеродина, а также выполняется расчет сопряжения настроек контуров преселектора и гетеродина. Элементы принципиальной схемы…

Разработка системы частотной индикации генератора когерентных сигналов

4.2 Разработка принципиальной электрической схемы блока индикации

Схема блока индикации должна быть постой и надёжной. Для отображения результата были выбраны семисегментные индикаторы с точкой SA5611EWA (общий анод). Схема реализует динамическую индикацию, то есть имеется общая шина…

Расчет системы управления электроприводом для механизма извлекателя оправок

10. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДА

Выбор базисных величин. Базисный ток системы регулирования , где д – приведенная погрешность системы регулирования в номинальном режиме, принимаем д = 0,005. А. Принимаем Iб.р = 0,7 мА. Базисное сопротивление системы регулирования кОм…

Расчет управляемого выпрямителя и СИФУ

2. ПРОЕКТИРОВАНИЕ СИФУ

Расчет элементов управляемого выпрямителя, системы импульсно-фазового управления на операционных усилителях

2. Проектирование СИФУ

Расчёт однофазного мостового управляемого выпрямителя и системы импульсно фазового управления

2. Проектирование СИФУ

Система программного управления регулируемым электроприводом лифта

2. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ЭЛЕКТРОПРИВОДА ЛИФТА

Кабина пассажирского лифта приводится в движение от односкоростного асинхронного короткозамкнутого двигателя с электромагнитным тормозом серии МАП221-6ОМ1 мощностью 7 кВт…

Совершенствование системы контроля длины заготовки установки для гибки прутков

2.3 Разработка электрической схемы блока управления установкой

Для реализации структурной схемы и измененного алгоритма работы установки для гибки и резки прутков необходимо разработать соответствующую электрическую схему. Схема должна обеспечить выполнение всех функций, быть надежной…

radio.bobrodobro.ru

4.2 Силовой блок однофазный

Принципиальная схема полууправляемого однофазного выпрямителя приведена на рис. 42.13. Он состоит из двух диодов VD1, VD2 и двух тиристоров VS1, VS2, которые управляются от панели СИФУ.

Рис. 42.13. Подключение обмотки возбуждения генератора.

Схема электрическая принципиальная

Рис.42.14. Подключение нагрузки к зажимам индукторного генератора.

Схема электрическая принципиальная

4.3 Панель системы импульсно-фазового управления (сифу)

Структурная схема панели СИФУ представлена на рис.42.15. Она состоит из фильтра синхронизирующего напряжения (ФСН), схемы формирования синхроимпульсов (СФСИ), генератора пилообразного напряжения (ГПН), нуль-органа (НО), распределителя импульсов (РИ), генератора высокочастотных импульсов (ГВЧИ) и усилителей импульсов (УИ1 и УИ2).

Описание работы СИФУ приведено в лабораторной работе 41.

Рис. 42.15. Панель системы импульсно-фазового управления СИФУ.

Схема электрическая структурная

    1. Контрольные измерительные приборы

Контрольно-измерительные приборы должны обеспечивать контроль и измерения параметров с заданной точностью.

4.4.1 Контрольно-измерительные приборы позволяют контролировать по ходу выполнения лабораторной работы следующие электрические параметры (рис. 42.16).

Рис. 42.16. Контрольно-измерительные приборы лабораторного стенда

PA1 – ток обмотки возбуждения индукторного генератора UZ; PAн – ток нагрузки индукторного генератора UZ; PVн – напряжение на выводах индукторного генератора UZ.

5. Подготовка к работе

Изучить части курса «Источники питания электротехнологических установок», в которых рассматриваются электромашинные преобразователи частоты.

Выполнить расчетное задание в соответствии с номером бригады (таблица).

Таблица

Номер бригады

1

2

3

4

5

6

7

, А

2

1,8

1,6

1,5

1,9

1,7

2,1

Построить внешние характеристики индукторного генератора для активной, индуктивной и активно-емкостной нагрузок с , если задан приведенный ток возбуждения.

6. Рабочее задание

1. Включить приводной двигатель генератора, изменяя ток возбуждения, снять характеристику холостого хода:

при .

2. Поставить переключатель SA2 в положение короткого замыкания рабочей обмотки генератора. Снять характеристику короткого замыкания:

при .

  1. Определить ток возбуждения Iв, соответствующий току короткого замыкания Iкз (~) в расчетном задании.

  2. Определить основное синхронное сопротивление генератора

,

где Uхх – определяется из опыта холостого хода (п.1) при токе возбуждения Iв, соответствующем расчетному заданию (п.3).

  1. Для тока возбуждения , определенного в п.3, снять и построить внешние характеристики генераторадля активной, индуктивной и активно-емкостной нагрузок, а затем сравнить с характеристикой предварительного расчета.

  2. Для активной нагрузки снять внешние характеристики при 3.4 значениях Iв и графически построить регулировочные характеристики при.

  3. Снять характеристику возбуждения

при

для активной, индуктивной и активно-индуктивной нагрузок.

studfiles.net

Система – импульсно-фазовое управление – Большая Энциклопедия Нефти и Газа, статья, страница 1

Система – импульсно-фазовое управление

Cтраница 1

Система импульсно-фазового управления ( СИФУ) с блоком комбинированной синхронизации БС ( по напряжению Uw по току /) совместно с блоком формирования импульсов БФИ и блоком раздельного управления тиристорами в фазах БРУТ позволяют обеспечить при малых нагрузках устойчивую работу в разомкнутой системе ЭП. В специальных режимах эта структура позволяет реализовать кратковременное снижение скорости при квазичастотном управлении, форсирование пускового момента, вращения вала АД в прямом и обратном направлении на пониженных скоростях.  [1]

Система импульсно-фазового управления тиристорами ( см. блок-схему на рис. 9) состоит из двух основных элементов: фазо-сдвигающего устройства ( ФУ), обеспечивающего изменение момента подачи управляющего импульса, и генератора импульсов ( ГИ), формирующего импульсы управления, необходимые для надежного включения тиристоров. I приведены примеры выполнения этих элементов на полупроводниковых приборах.  [2]

Системы импульсно-фазового управления ( СИФУ) предназначены для изменения углов а открывания тиристоров в функции входного управляющего сигнала иу в диапазоне, определяемом типом, условиями работы и параметрами нагрузки ТПН. Требования к СИФУ заключаются в обеспечении необходимого диапазона изменения углов а, формировании отпирающих тиристоры импульсов и обеспечении достаточной симметрии углов включения тиристоров в различных фазах. Кроме того, СИФУ должна быть устойчивой к помехам для обеспечения стабильной работы ТПН и вместе с тем достаточно быстродействующей для обеспечения заданных динамических режимов.  [3]

ТВ с системой импульсно-фазового управления, выполненной на магнитном усилителе, что позволяет иметь потенциально развязанные входы для каждой из обратных связей. Отсутствие ограничений по мощности возбудителя позволяет использовать генератор только с обмоткой независимого возбуждения. Здесь, как и в предыдущей схеме, возбудитель выполняет функции звена ограничения 30, поэтому на его обмотку ОТ ( ТВ) воздействует сигнал отрицательной связи по току якорной цепи.  [5]

Для некоторых установок ( система импульсно-фазового управления вентильными преобразователями, комплектные устройства автоматики и др.) допустимое значение отдельных гармоник тока ( напряжения) указывается в паспорте или формуляре заводом-изготовителем.  [6]

Воздействие высших гармоник на системы импульсно-фазового управления ( СИФУ) преобразователя может привести к возникновению так называемой гармонической неустойчивости. Явление гармонической неустойчивости заключается в.  [7]

Управление инвертором осуществляется блоками системы импульсно-фазового управления СИФУ и формирования импульсов ФИ.  [8]

Сигнал РТВ воздействует на систему импульсно-фазового управления преобразователя ВК, являющегося возбудителем компенсатора; реактивная мощность, генерируемая компенсатором в сеть, изменяется практически пропорционально изменению тока возбуждения. По приведенной схеме компенсатор работает в случае, когда он используется для снижения колебаний напряжения; при отсутствии сигнала от РТВ он работает в режиме холостого хода.  [10]

Для включения тиристора обычно используется система импульсно-фазового управления – СИФУ ( условно ключ / Су на рис. 3 – 33 а, б) с назначением осуществлять сдвиг фазы управляющего импульса относительно переменного напряжения Uc питания тиристоров в зависимости от сигнала, поступающего на СИФУ от системы управления приводом, и создавать узкие управляющие импульсы. Наибольшую стабильность характеристик полупроводниковых возбудителей обеспечивают системы управления, использующие принцип вертикального управления фазой управляющего импульса. Этот принцип основан на том, что сигнал управления сравнивается с пилообразным, синхронизированным с питающей сетью напряжением. В момент достижения сравниваемых напряжений вырабатывается управляющий импульс, который открывает тиристор.  [11]

В состав тиристорного преобразователя входит система импульсно-фазового управления ИК.  [13]

Управление вентилями осуществляется с помощью системы импульсно-фазового управления ( СИФУ), схематично показанной на рис. 1 – 1 в виде квадрата. Выходной координатой системы управления является угол управления ( или отпирания) а, отсчитываемый от момента естественного отпирания вентиля до момента подачи управляющего импульса на данный вентиль. Хотя статическая зависимость между углом управления а и величиной у имеет непрерывный характер ( так называемая регулировочная характеристика системы управления), для каждого вентиля значение а является дискретным, поскольку управляющее воздействие на вентиль происходит один раз за период питающего напряжения.  [14]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
